Бронированный кабель: характеристики, особенности монтажа, выбор материала изготовления, прокладка и обнаружение силового кабеля

Поэтому все более широкое распространение получает траншейный монтаж силовых проводов, который с появлением современной профессиональной техники становится все менее затратным и технологически простым, не требуя привлечения настоящих «профи». При земельной прокладке, как правило, используются марки бронированных кабелей, отлично защищенных от любых механических влияний и проникновения внутрь изделия влаги. Кроме того, провода с броней применяются в производственных помещениях с повышенной пожароопасностью и для подключения к энергопитанию промоборудования.

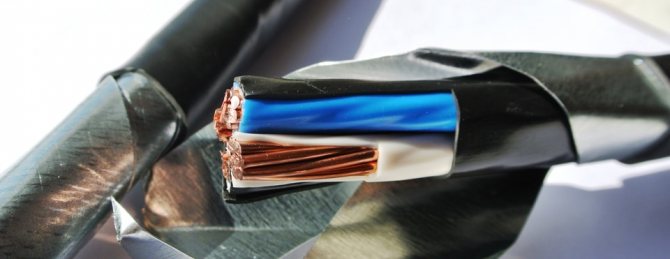

Бронированные кабели особенности

Что такое бронированный привод

Бронированный кабель относится к электротехнической продукции. Благодаря токоведущим жилам является хорошим проводником электричества.

Привод имеет разнообразные виды, которые отличаются по конструкции и эксплуатационным особенностям.

Кабель подходит для прокладки наземных и подземных электропередач.

Как защитить электрокабель?

Для защиты электрокабеля от механических повреждений или влияния агрессивной среды используют специальную бронированную оболочку. Такие силовые бронированные кабеля находят применение в различных производственных сферах, где имеется риск обрыва электролинии – в шахтах, карьерах, при прокладке тоннелей, на строительных площадках.

Для защиты кабеля его помещают в оболочку из стальных лент, покрытых антикоррозийным составом. Броня исключает повреждение провода не только от воздействия ручным инструментом (например, случайный удар лопатой или топором), зубов животных-вредителей или разрушения конструкции, на которой была зафиксирована электролиния.

Защитная бронированная оболочка убережет проводку даже при механическом воздействии на нее многотонных горных обвалов или во время обрушения (затопления) шахты.

Ассортимент бронированных кабелей очень велик. Разные марки предназначены для различных нагрузок, места эксплуатации, условий окружающей среды, в которой будет использоваться электролиния.

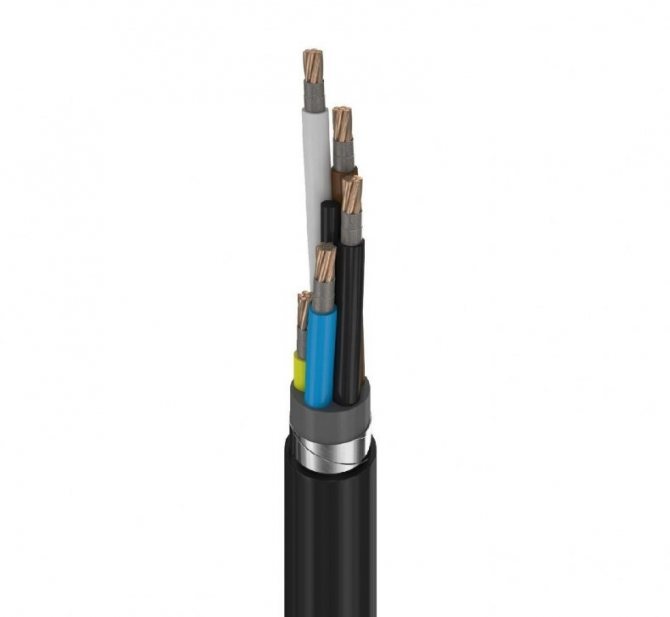

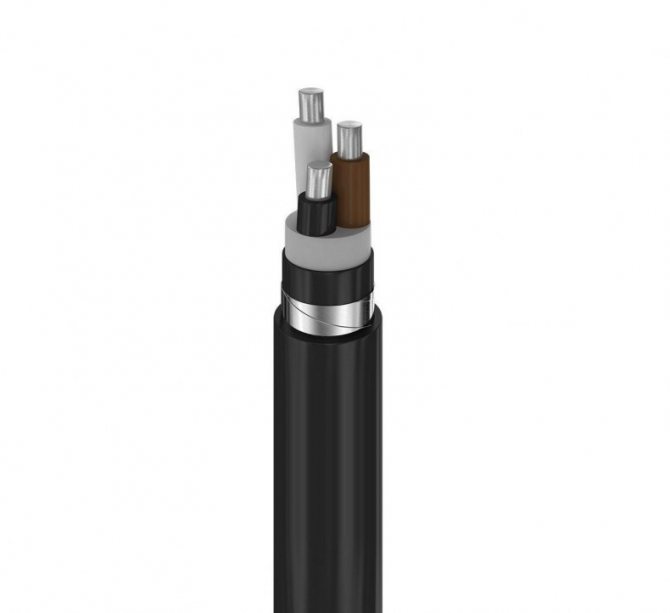

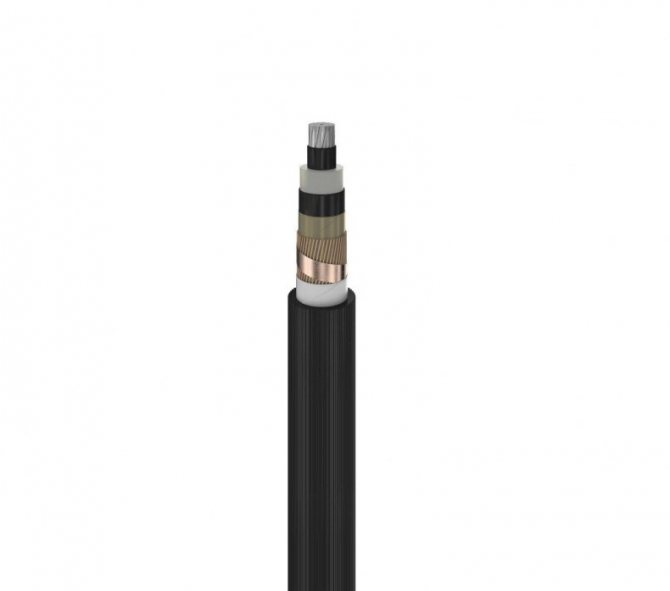

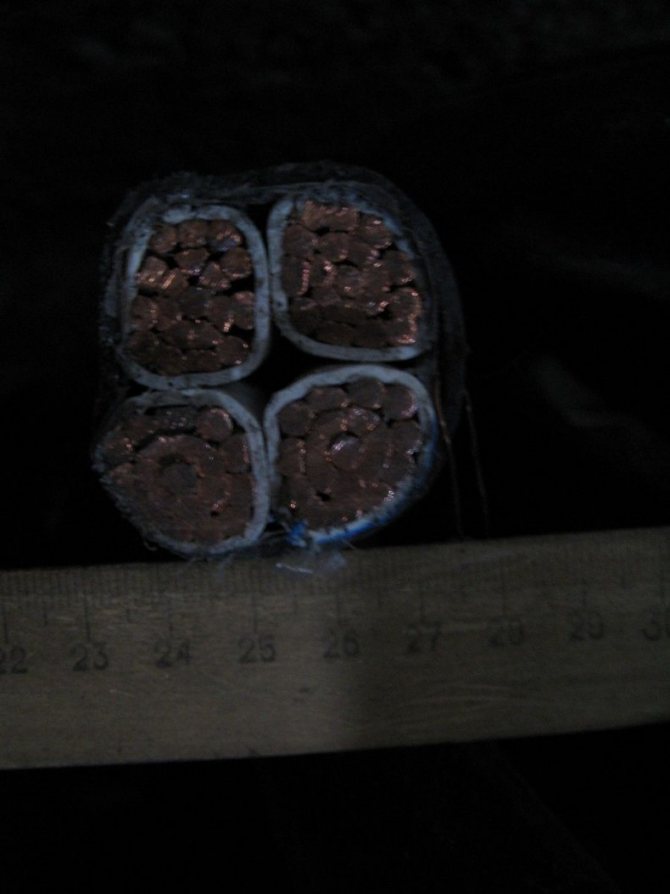

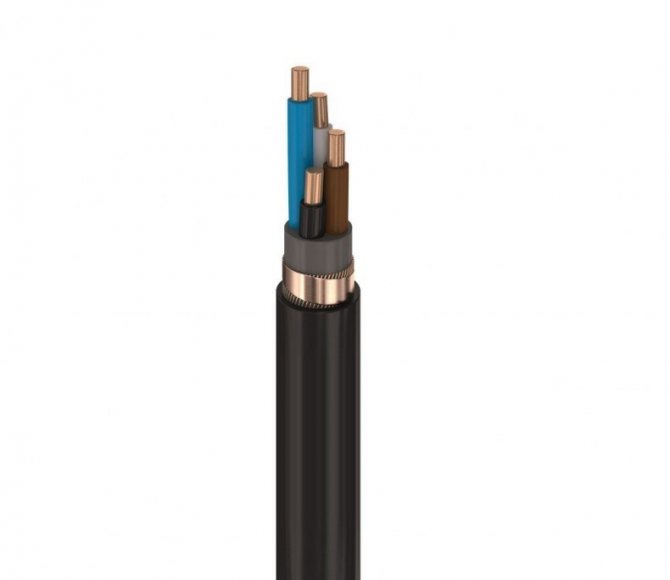

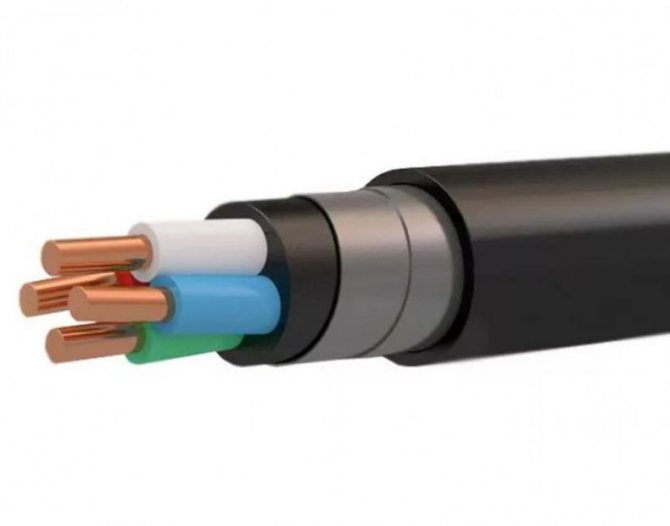

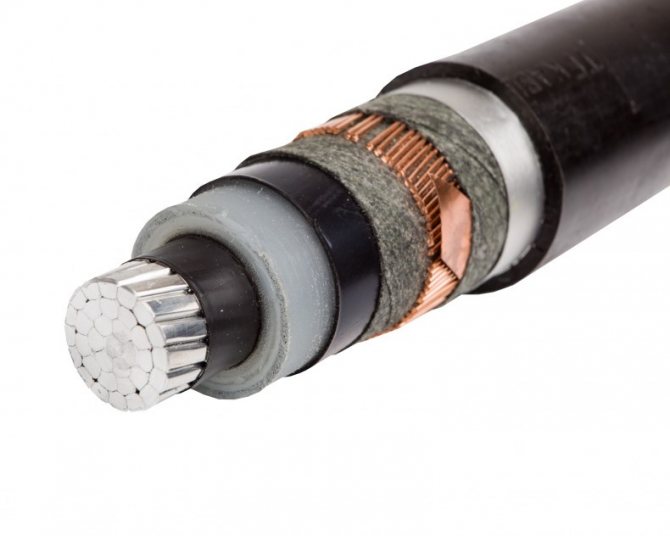

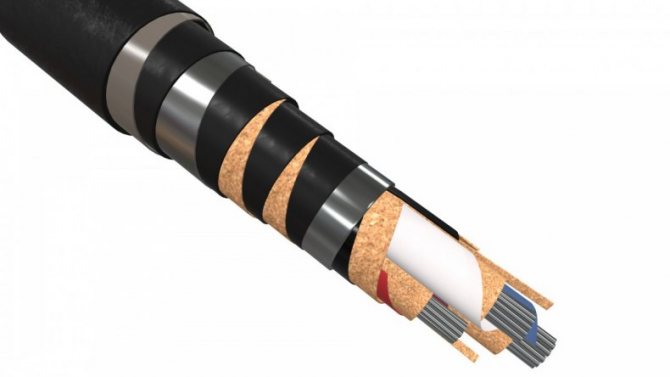

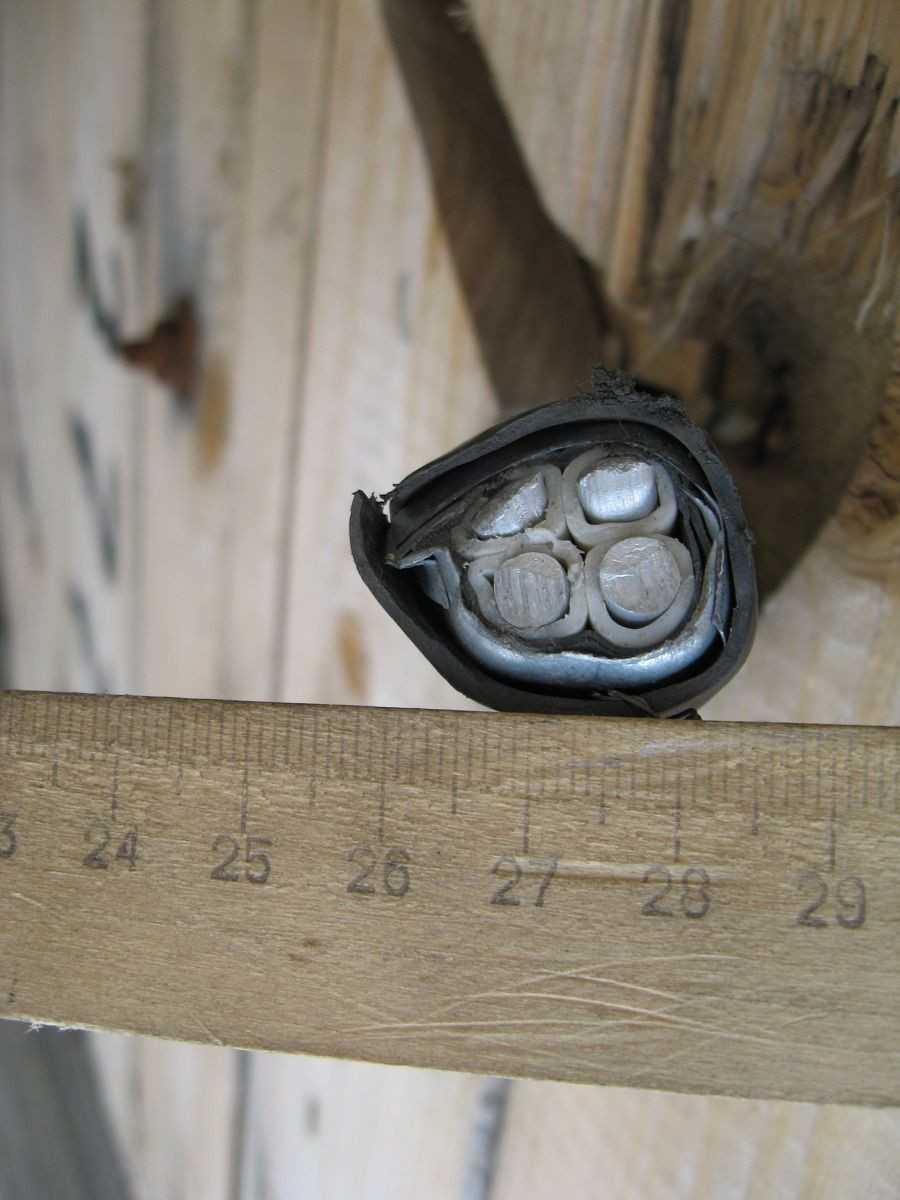

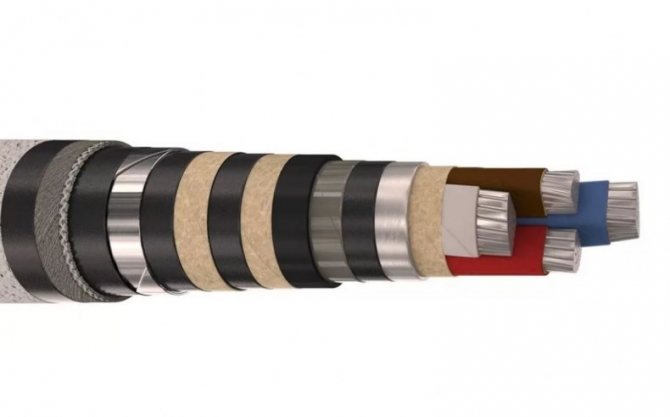

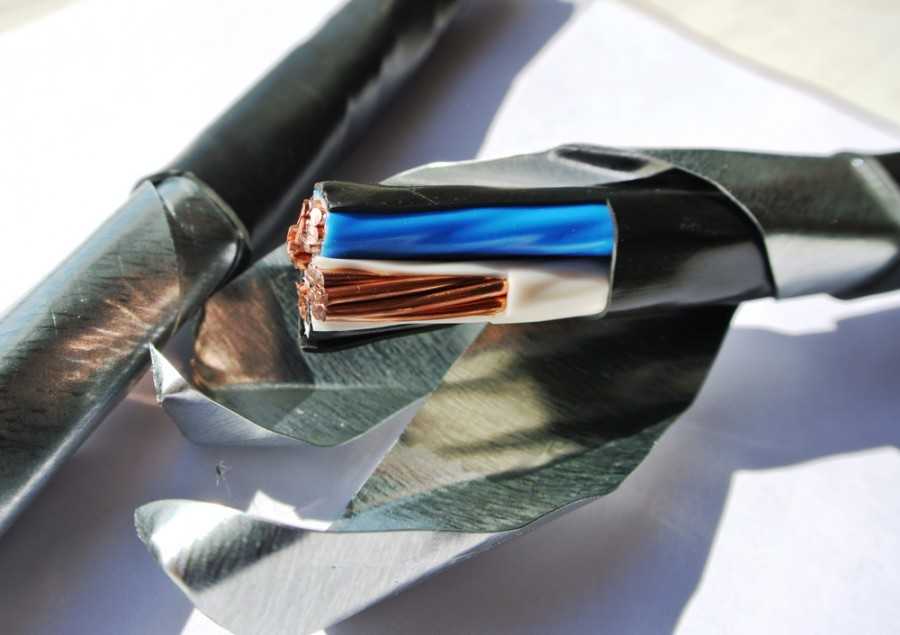

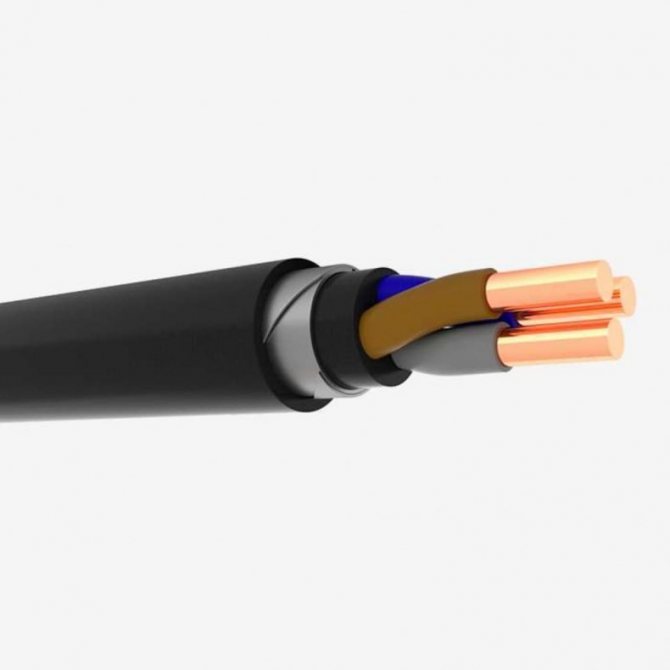

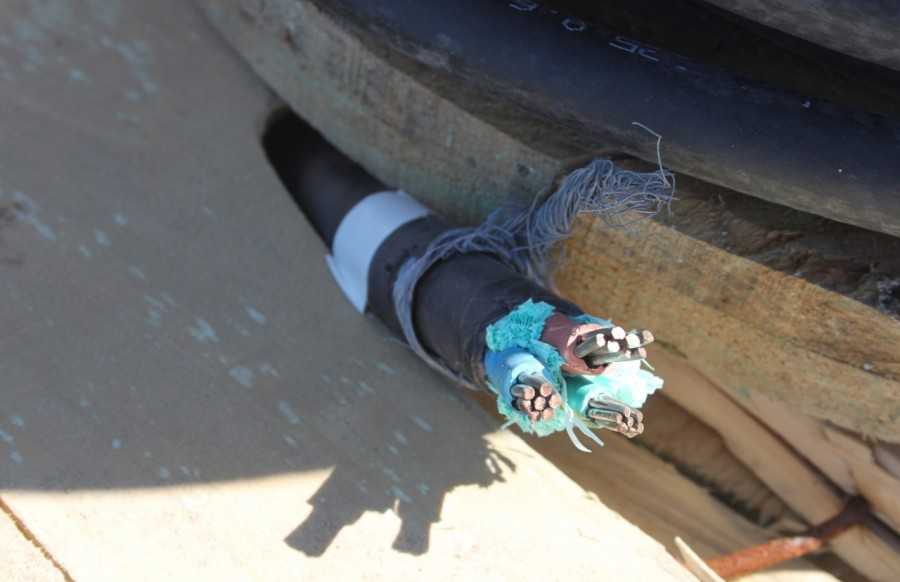

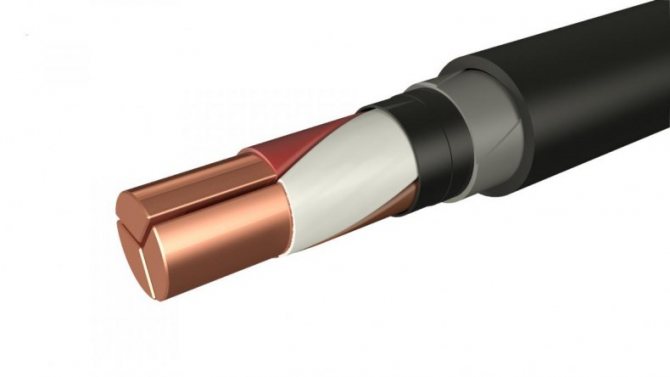

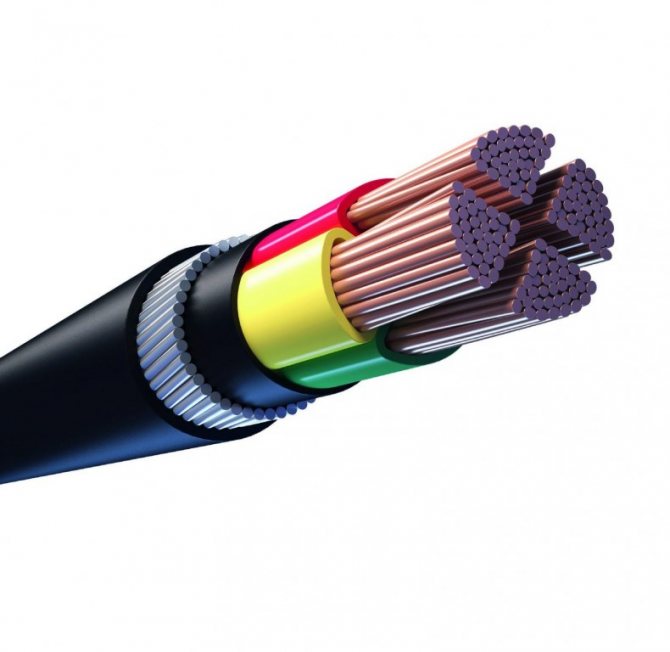

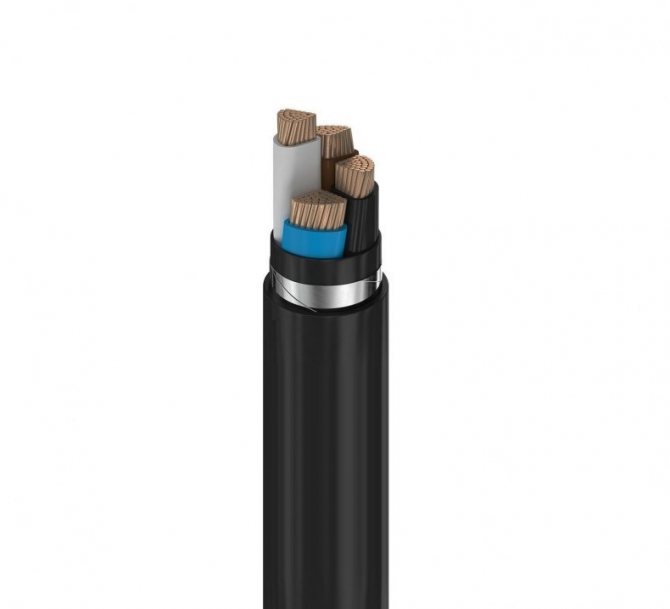

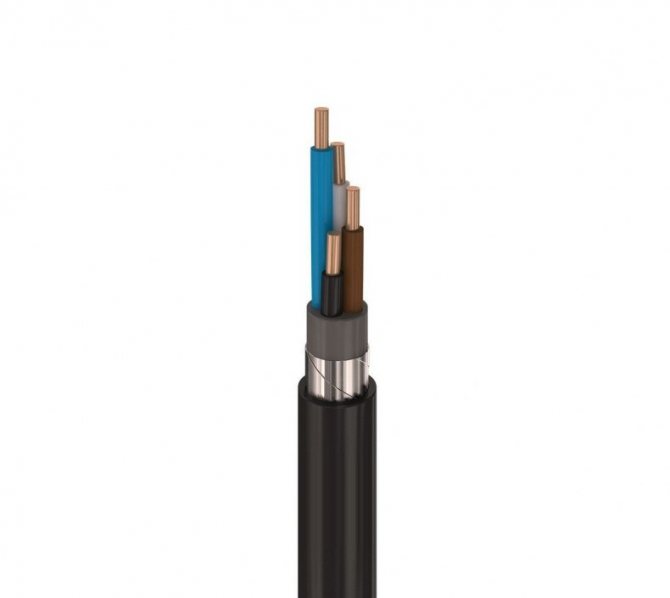

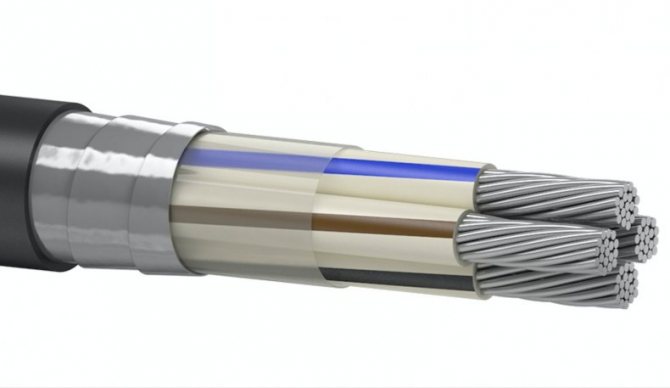

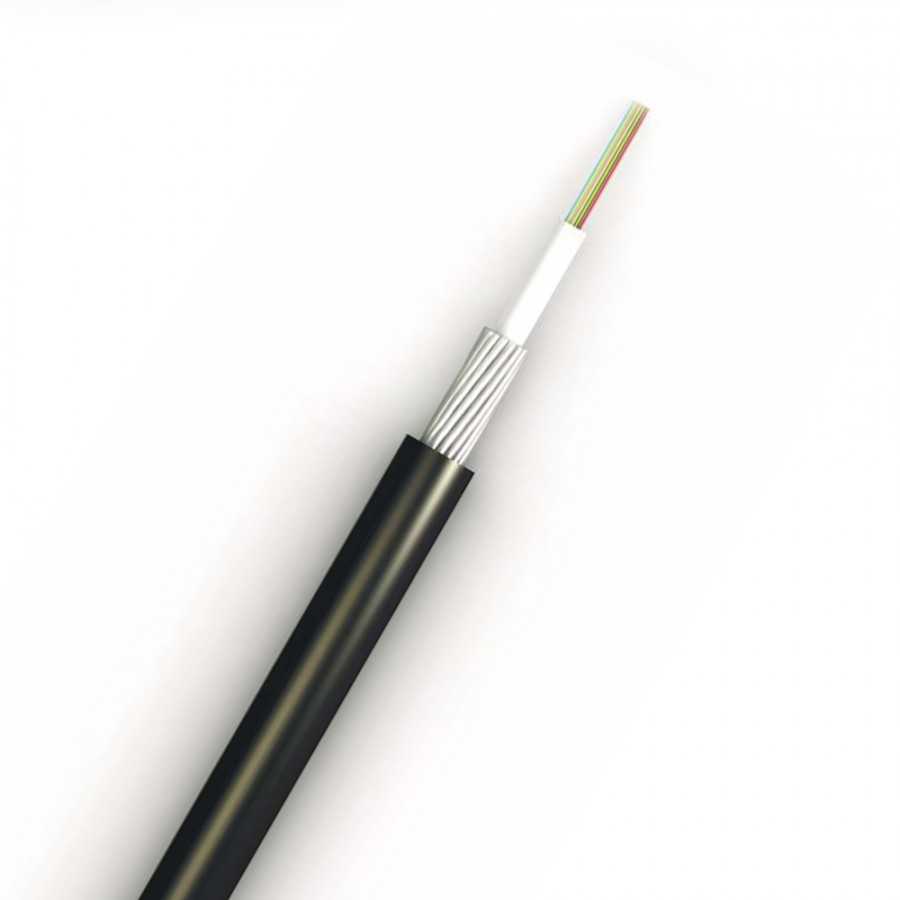

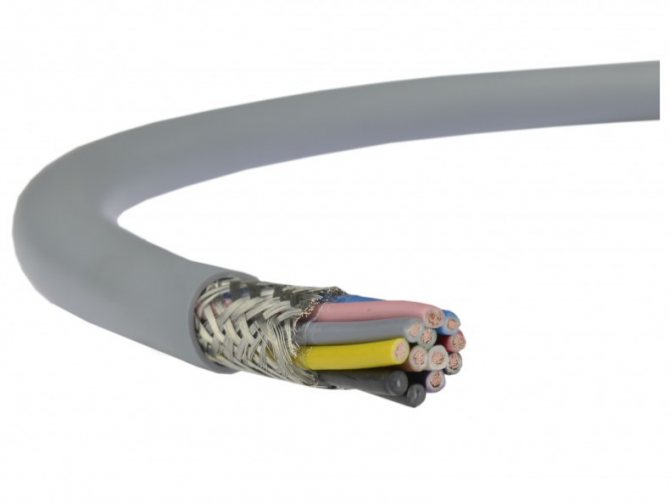

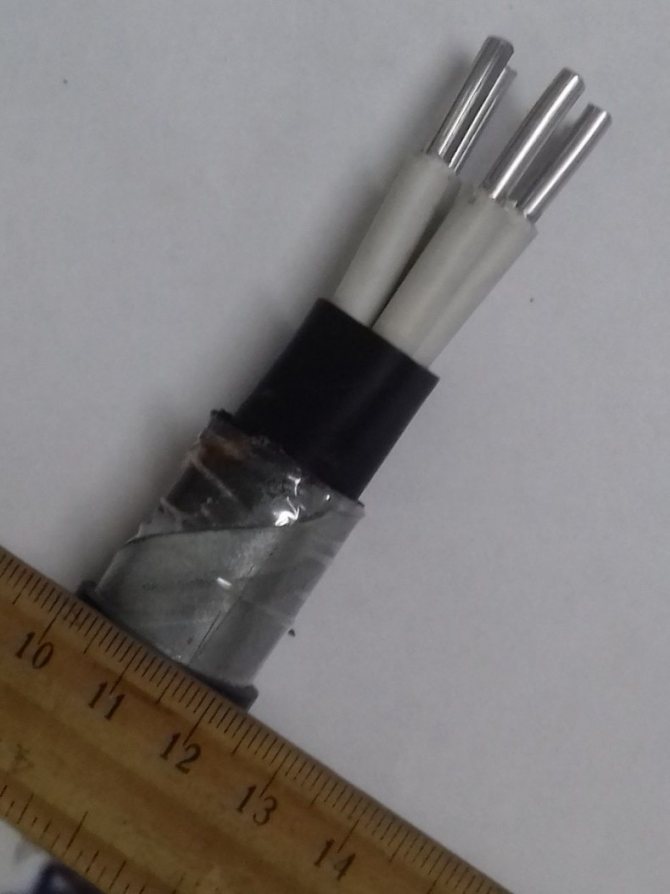

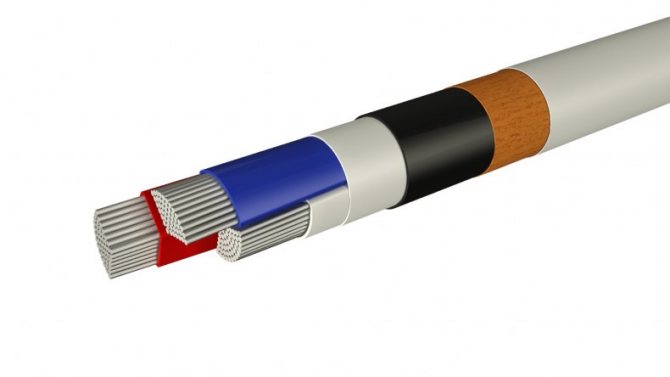

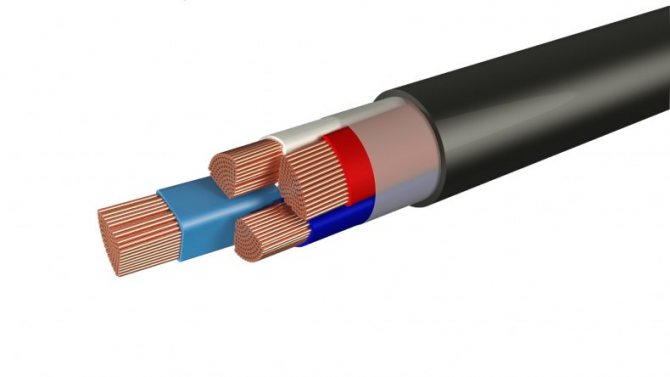

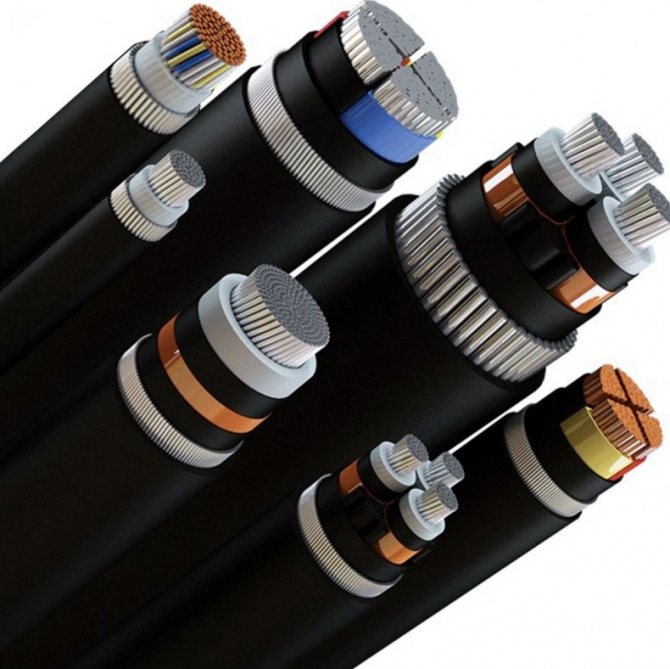

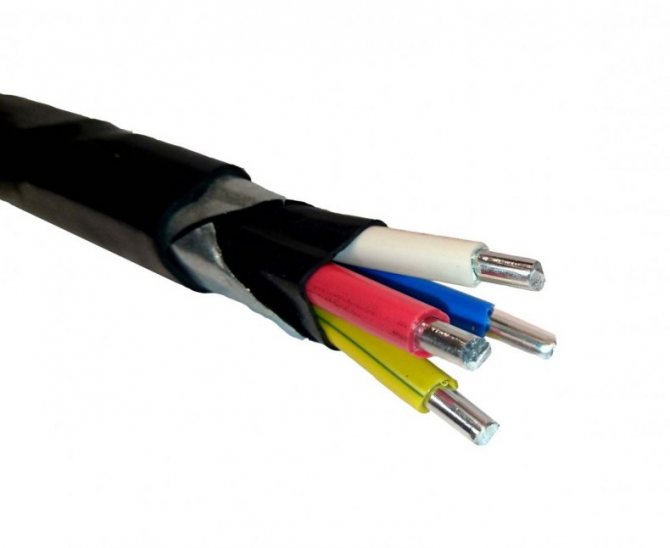

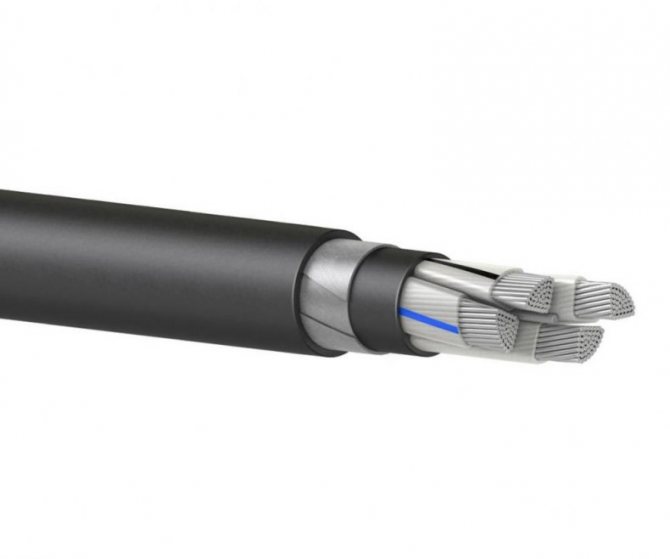

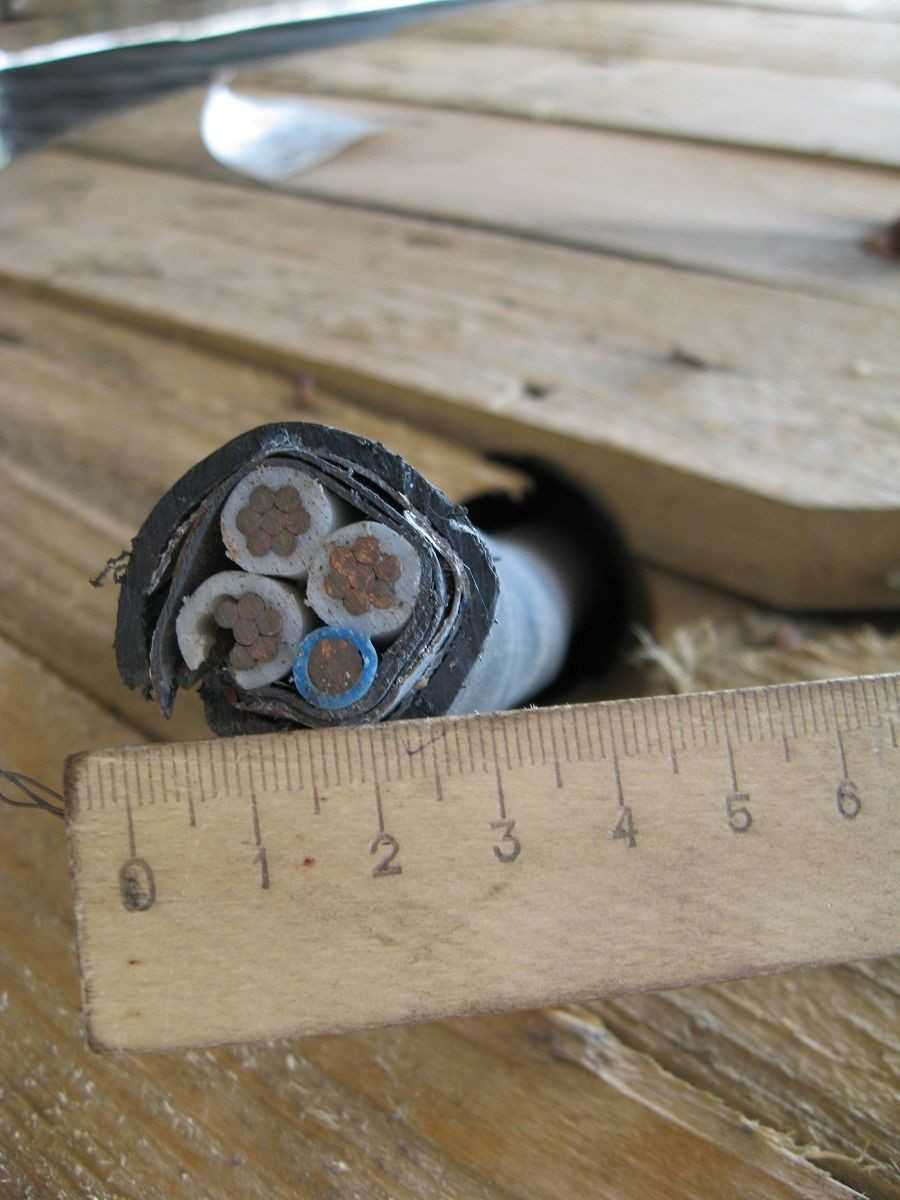

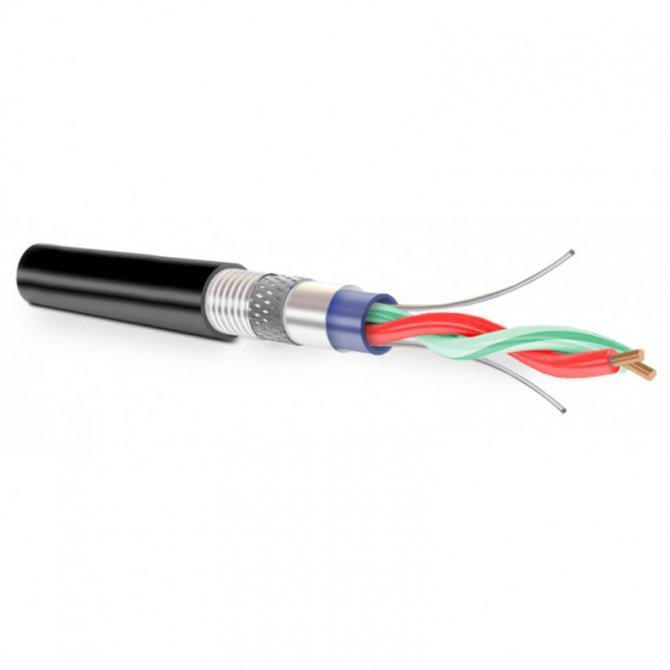

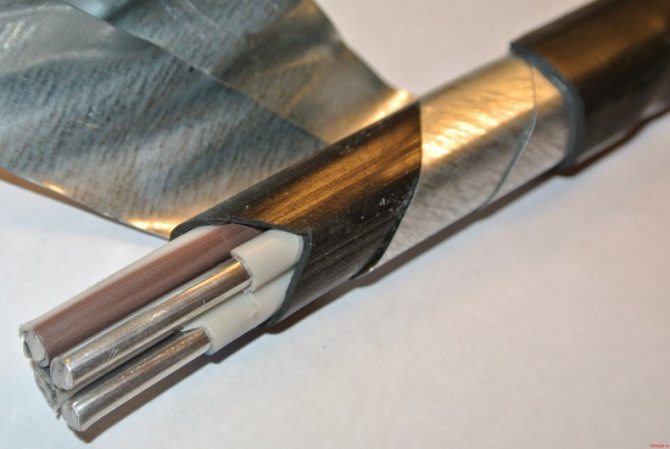

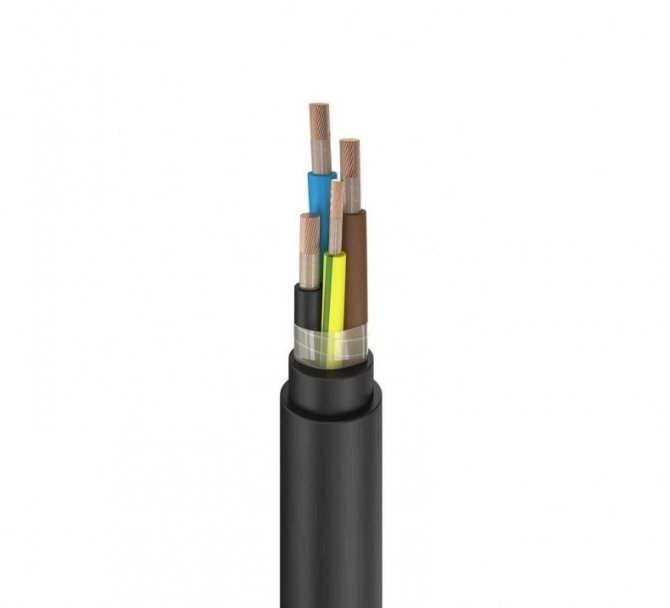

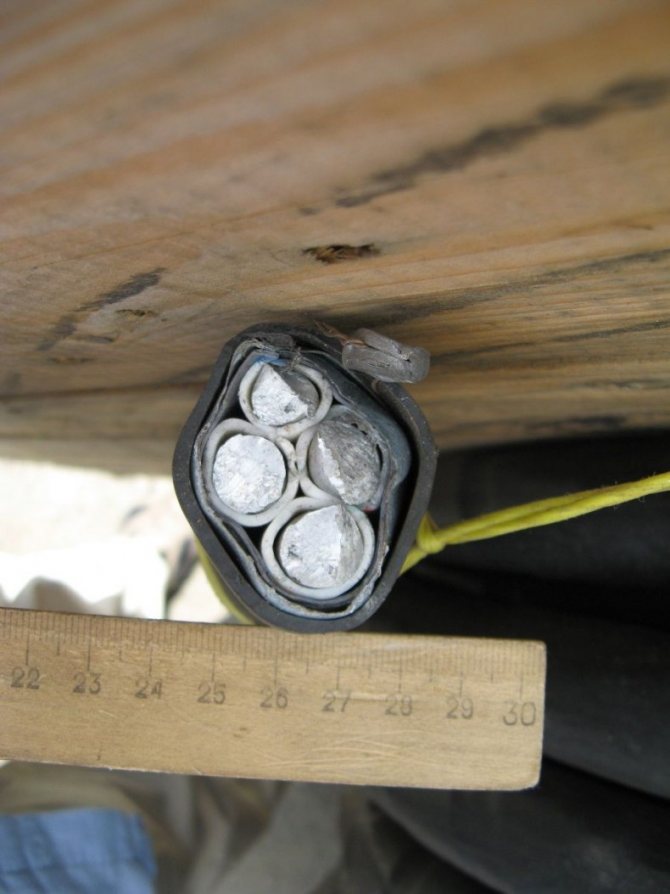

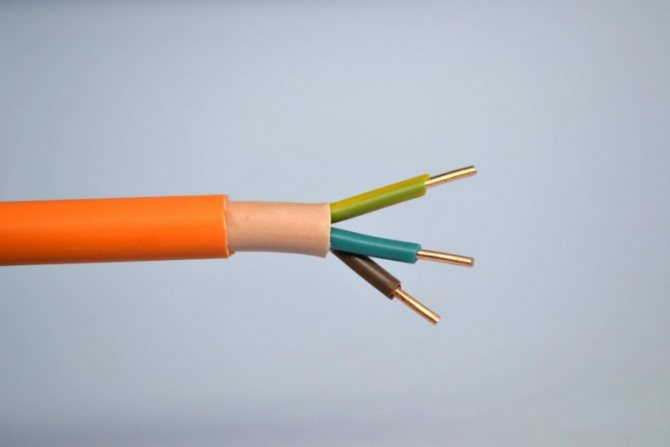

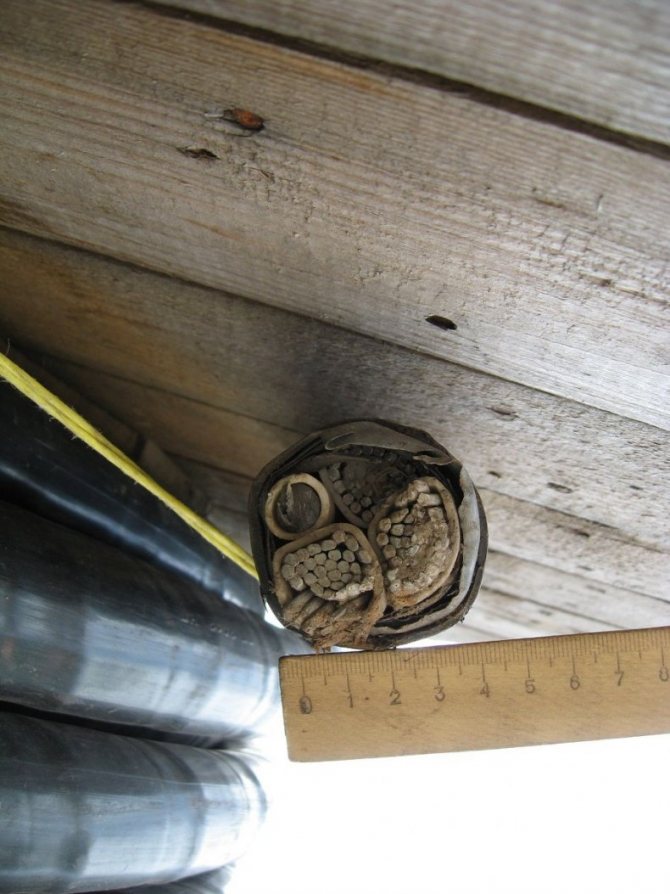

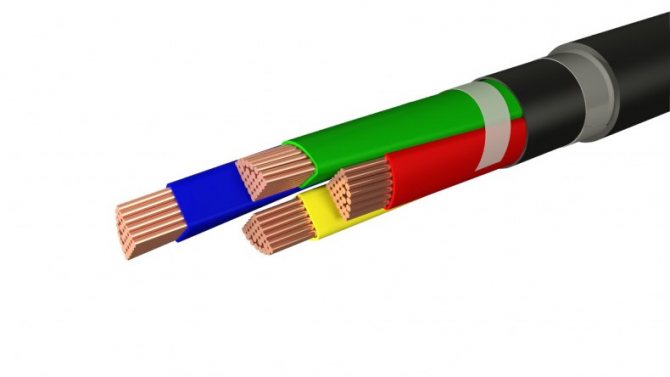

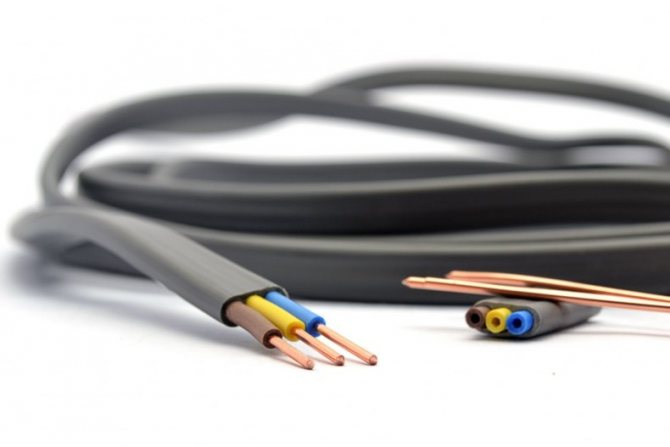

Чтобы понять, о чем идет речь, можно разные типы бронированного кабеля детально рассмотреть на представленных фото.

Характеристика привода

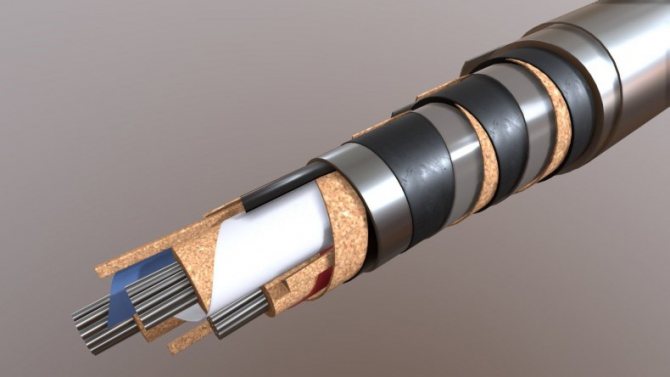

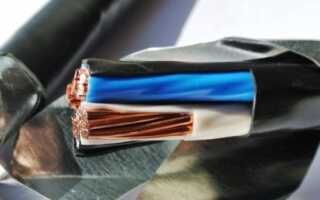

Конструкция бронированного кабеля имеет похожий состав со своими аналогами, у которых также отсутствует защитная оболочка.

Этот привод электрической энергии включает в себя следующие составные части.

  1. Токопроводящая проволока. Количество проволок в изделии от одной и выше. Элемент бывает плоским, прямоугольным и секторальным составляющим. Это зависит от предназначения проводника.
  2. Изоляция. Каждый проводок имеет свою изоляцию, не соприкасаясь между собой. Изоляционный материал делают из поливинилхлорида, резины, специальной бумаги. Все жилы закрывают при помощи поясной изоляции.
  3. Внутренние заполнители. Они необходимы для герметизации свободного пространства в кабеле. От них зависит прочность и жесткость конструкции. В основном для заполнения пустот в кабеле используются: специальная пряжа по назначению, пропитанный пергамент, полимеры, резина и масло. Главная особенность заполнителя заключается в том, что он обладает высокими диэлектрическими качествами и герметичностью.

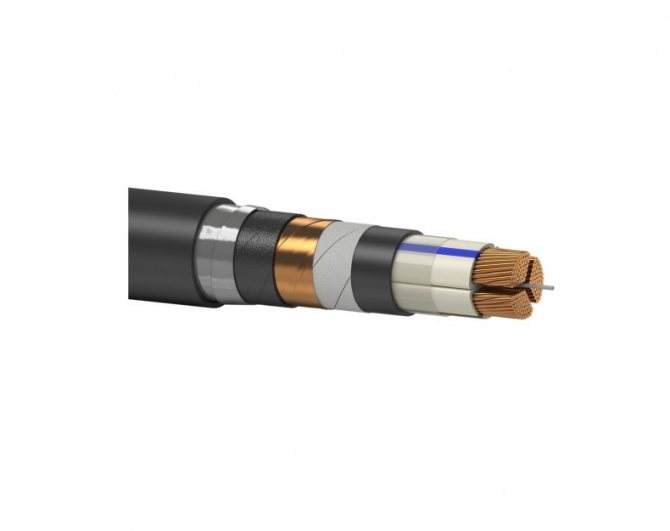

  4. Экранизирующий слой. Этот элемент может быть в составе кабеля, а может и отсутствовать. Экранизирующий материал применяется при изготовлении кабеля, если устройство предназначается для работы с сильным электромагнитным излучением. Особенность экрана в том, что он снижает электрическое поле даже в самом бронированном приводе. Изготавливается из металлов в защитной оболочке, токопроводящей бумаги и т.п. материалов.
  5. Внешний слой кабеля (оболочка привода с подушкой). Защищает изделие от воздействий окружающей среды. Этот слой изготавливается из резины, ПВХ и полимера. Подушка предохраняет внешний слой от воздействий бронирующего металлического слоя.
  6. Стальная броня. Очень важная деталь в кабеле, позволяющая предотвратить жилы от механических повреждений в ходе ремонта или работы изделия. Броня изготавливается двумя способами. Первый – стальные ленты из цинка. Второй – соединенная стальная проволока, покрытая цинковым сплавом. Выбор брани зависит от характера использования данной детали.

Бронированный кабель отвечает всем требуемым условиям при его эксплуатации. Привод имеет высокую стоимость, но он себя полностью окупает. Ведь используется при любых погодных условиях, не взирая даже на температурный режим, который может проводить данное устройство.

Силовые бронированные кабеля используются в качестве проводников электроэнергии в различных сферах. Это зависит от материала из которого изготавливается привод.

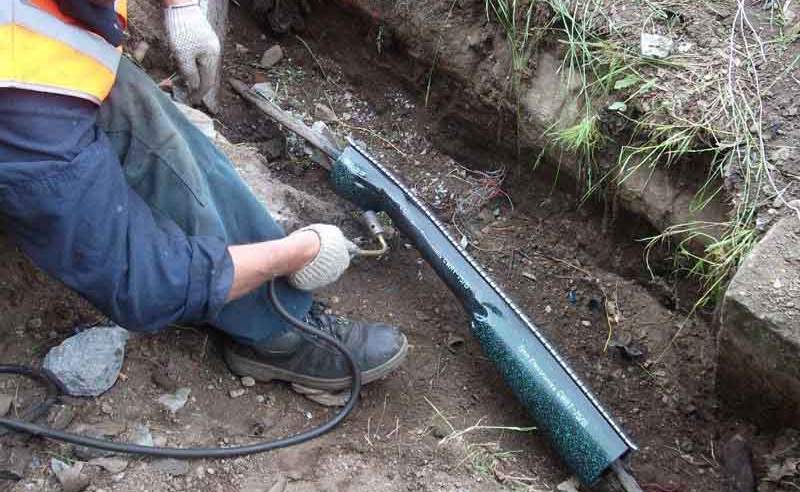

Правила прокладки кабеля электрического бронированного в земле

• укладывают в траншею с заглублением от 70 сантиметров на открытых участках и от метра в жилой застройке; • кабель проверяют на целостность; • дистанция между другими кабелями составляет не менее 10 см. нужно помнить, что чем выше мощность кабеля, тем больше должно быть расстояние; • кабель располагается ровно, не должен перекручиваться; • укладку ведут без натяжения; • броню следует заземлить; • на кабель нужно насыпать песок слоем в 10 см, далее кладут слой обычного красного кирпича и сигнальную ленту. И только после этого засыпают траншею землей; • все слои грунта утрамбовывают.

Нужно учесть и некоторые нюансы:

• если рядом проходит теплотрасса, до нее должно быть расстояние не меньше двух метров; • от водопроводных сетей расстояние должно быть не меньше метра; • при необходимости прокладки через автотрассы или железнодорожные пути, нужно использовать трубы и короба; • если нужно пересечь расположение других кабелей, их изолируют слоем грунта толщиной не менее полуметра.

Важно! Прокладка кабеля в земле требует соблюдения определенных расстояний до сетей, трасс и коммуникаций.

Существует три способа укладки кабеля в землю:

• ручной. Траншея выкапывается лопатой, производится укладка кабеля и ввод его в помещение. Способ применим на домовом или дачном участках; • механизированный. Применим для промышленной укладки. Траншею роют бульдозером, далее укладывают кабель вышеописанным способом; • бестраншейный. Применяют для промышленных целей. Используется кабелеукладчик. Этим способом можно класть только одиночный кабель с алюминиевой начинкой и оцинковкой. Укладка производится на открытой местности. Если на территории есть металлические мосты или эстакады, то кабель размещают в негорючих трубах из асбеста. По деревянным строениям монтаж ведут в трубах из стали, чтобы избежать возгорания.

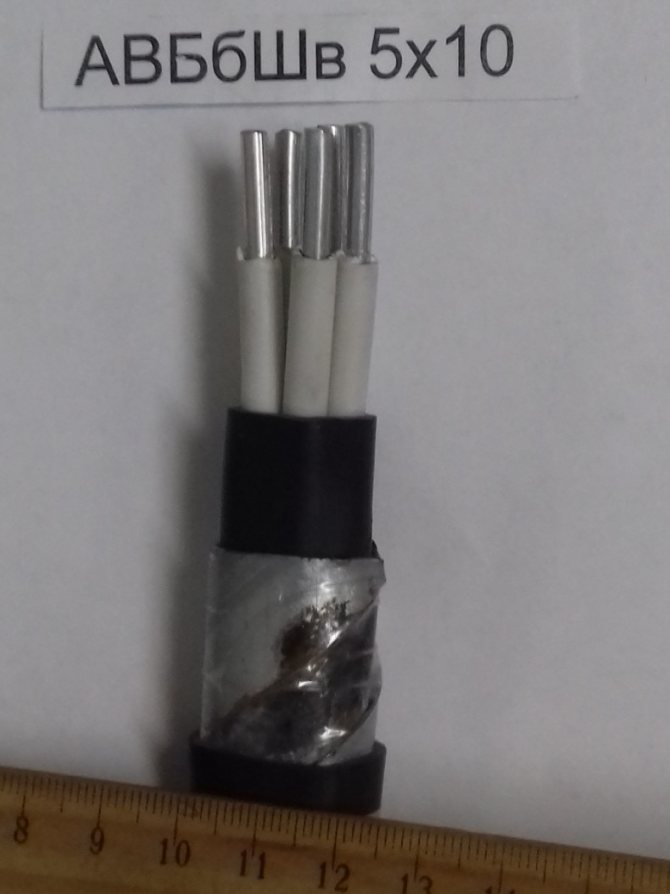

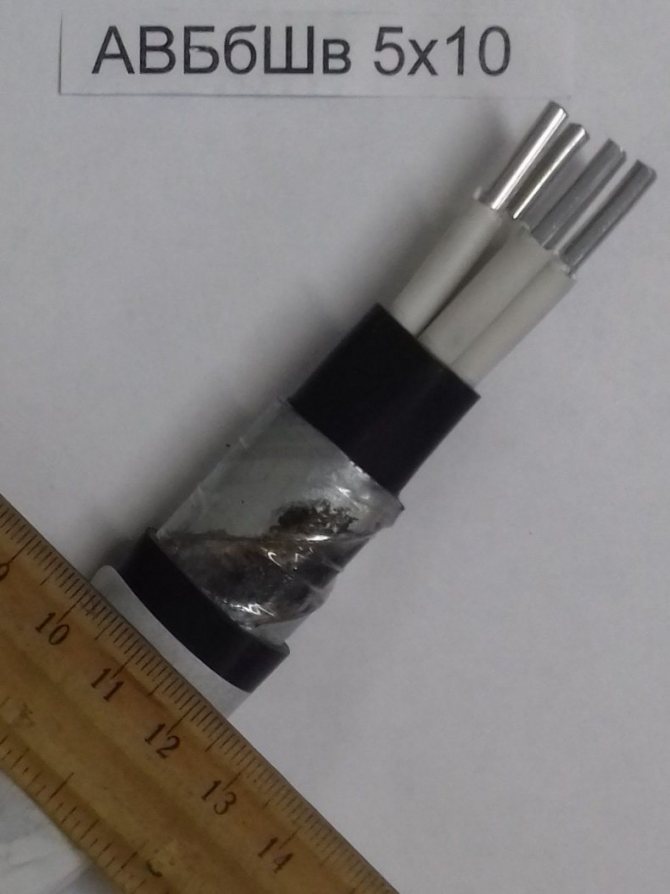

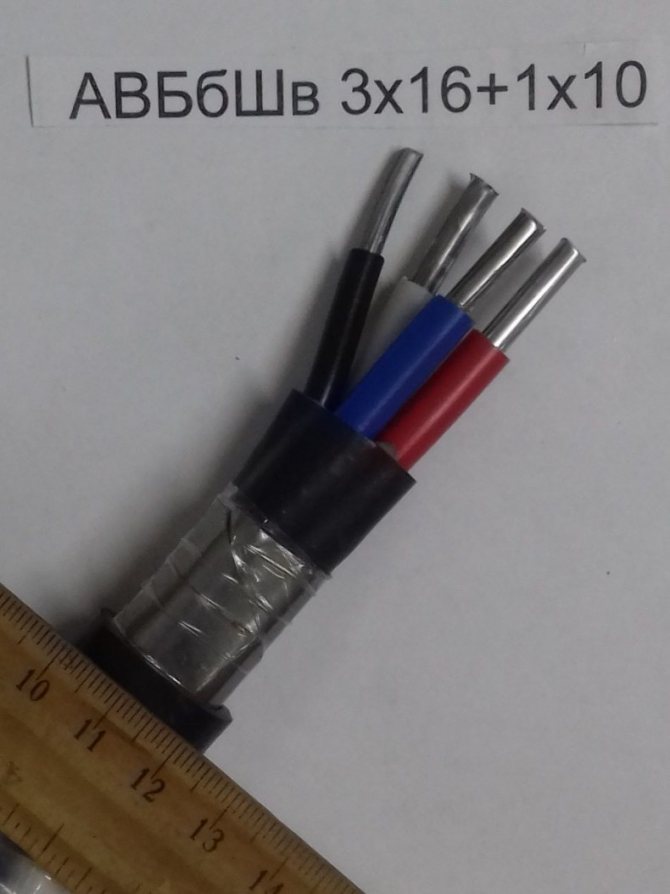

Важно! Марки бронированных кабелей для прокладки в земле: ВБШВ и ВБШВнг, ПвБбШв, АВБбШв, КВБбШв и ОКЛК.

Кабель силовой бронированный изготавливается в России по ГОСТ.

Материал изготовления

Бронированные кабеля делятся на два вида. Первый привод изготавливается из медного сплава. Второй вид кабеля состоит из алюминия. Каждый из них проводит электричество для своей сферы деятельности.

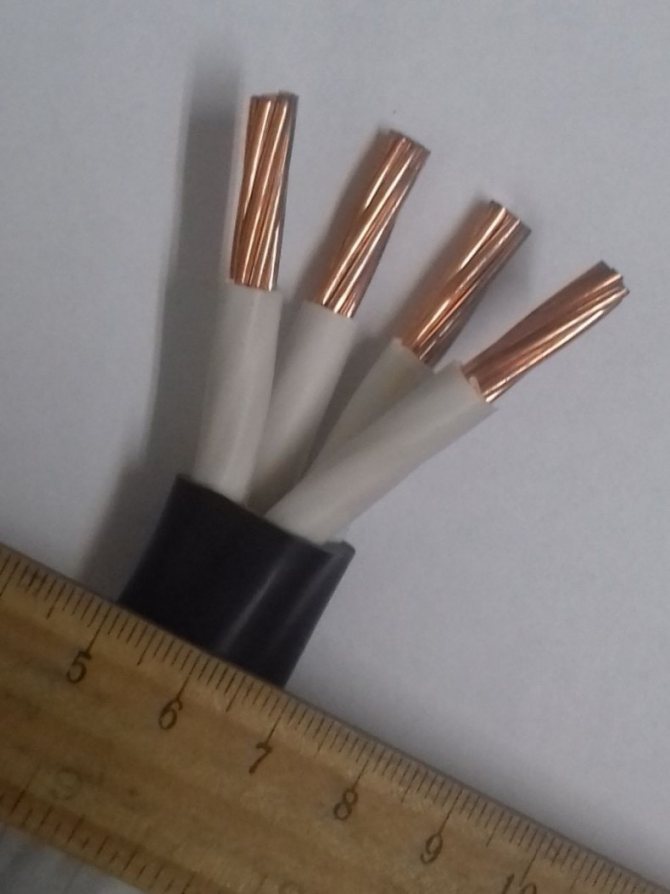

Медный бронированный кабель

Данный материал обладает хорошей пластичностью. При его монтаже требуется изоляция.

  • При этом кабель идеально проводит электрический ток любого напряжения.
  • Медный кабель можно располагать рядом с кондиционерами и радиаторами, не переживая за непредвиденные последствия.
  • Привод используется для подключения силовых трансформаторов.

Как правило, этот вид кабеля никак не обозначается, но если учесть, что алюминиевый привод обозначается буквой <<�А>>. Значит изделие без значка будет приводом из меди.

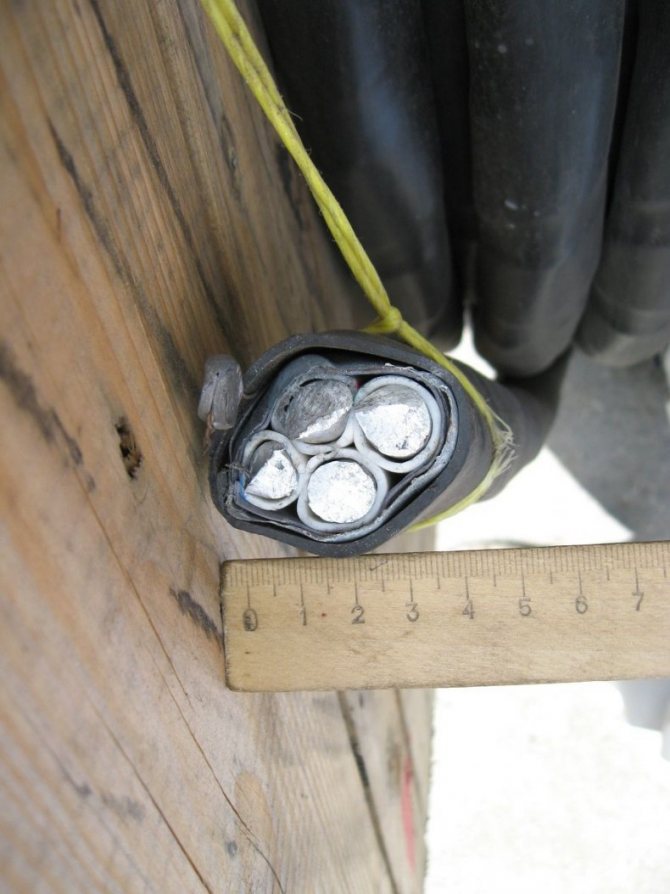

Алюминиевый бронированный кабель

Привод из алюминия не обладает хорошей пластичностью. Но его прочности можно только позавидовать. Привод выдерживает высокое напряжение при теплоемкости 890 Дж/кг. Бронь практически невозможно повредить, так как обладает большим сопротивлением.

В то же время кабель из алюминия различается по типу изоляционного материала. Который изготавливается из пластиката, полиэтилена и полимера. Каждый из этих материалов имеет свои особенности.

Маркировка кабелей со слоем брони

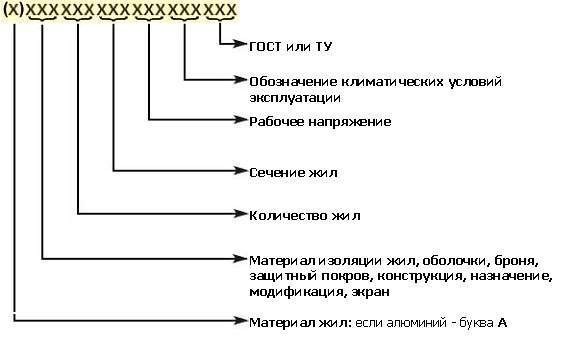

Бронированные кабеля выпускаются в различном исполнении, которое указано в маркировке изделия. Стандарт маркировки одинаков для всех видов кабелей и проводов. Маркировочный код состоит из набора букв и цифр, где каждый буквенный символ обозначает определенную конструктивную особенность или техническую характеристику продукции. Отсутствие буквы тоже может говорить об определенных свойствах изделия. Итак, ниже мы рассмотрим буквенную и цифровую маркировку бронированных кабелей.

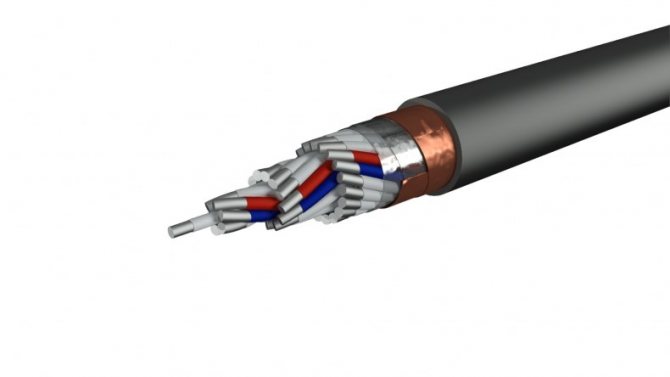

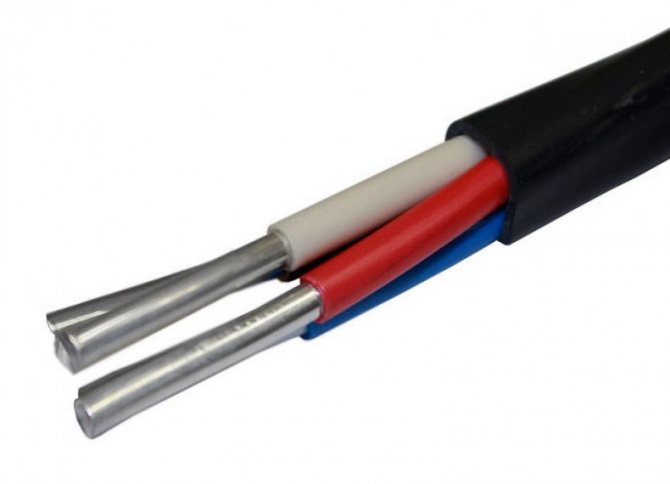

Бронированный кабель 7

  1. Металл токоведущих жил: если это «А», то перед вами бронированный алюминиевый кабель, а если буква отсутствует, то это медный бронированный кабель.
  2. Вид внешней оболочки: «В» — из ПВХ (поливинилхлорид); «П» — полиэтиленовая; «Шв» — в шланге ПВХ; «Шп» — полиэтиленовый шланг; «С» — свинцовая оболочка.
  3. Наличие экрана: буква «Э» в маркировке обозначает, что этот кабель с экранирующим слоем, а ее отсутствие говорит об обратном.
  4. Изоляция токоведущих жил: «В» — из поливинилхлорида (ПВХ); «Пв» — прошитый полиэтилен; «П» — полимерный композитный материал.
  5. Наличие слоя брони: «Б» — броня из двух стальных лент, а дополнительная буква «б» на отсутствие подушки из битума; «К» — бронирование круглыми проволоками.

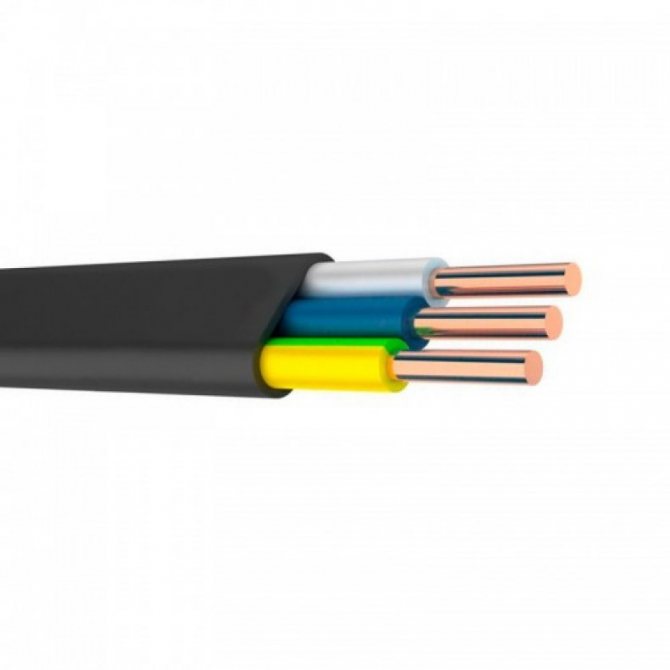

  6. Форма разреза кабеля: обозначается буквой «П» если он плоский, для круглого изделия маркировка не предусмотрена.
  7. По форме жил: монолитные маркируются буквой «о», а многопроволочные обозначаются буквой «м»; сегментальные «с», а круглые «к».

К тому же в маркировке могут присутствовать и другие буквы, определяющие противопожарные свойства изделия. После буквенного кода идет цифровой, где первая цифра обозначает количество жил, вторая сечение токоведущих жил в мм² и третья номинальное напряжение.

Пластикат

Данный материал можно узнать по обозначению на кабеле.

  • Если алюминиевый привод обозначается буквой <<�В>>, тогда представленное изделие имеет изоляцию из пластиката.
  • Отличается небольшой стоимостью, но хорошо изолирует кабель, выдерживая температуру до 200 С.
  • Применяется в местах требующих повышенный уровень пожарной безопасности.

Полимер

К данному материалу относятся ПВХ, сшитый полиэтилен и другие полимерные виды изоляции. Полимер применяется в химической и технической промышленности.

  • Обозначается маркировкой <<�П>>. Материал имеет ряд особенностей, по сравнению с вышеуказанными изоляционными системами.
  • Полимер не отличается низкой ценой. Но функционирует в разных электрических и тепловых устройствах.
  • Потому как выделяется высокой прочностью, несложным монтажом, универсальностью и безопасностью.

Именно этот материал по технике безопасности, применяется в помещениях, отличающихся большим скоплением людей.

Так как при возгорании устройства, полимер в меньшей доле влияет на здоровье людей и окружающую среду.

Какие плюсы имеет бронированный электрокабель

Прокладка кабеля под землей на даче является этапом создания системы электроснабжения дома. Бронированные изделия пользуются огромной популярностью благодаря присущим им достоинствам:

  • высокая прочность;
  • устойчивость к любым механическим нагрузкам;
  • долговечность;
  • стойкость к резким перепадам температур;
  • защищенность от негативного действия влаги и почвы;
  • простота обустройства, последующей эксплуатации.

Большое разнообразие продукции по характеристикам и стоимости позволяет приобрести изделие, способное выдержать сложные условия эксплуатации.

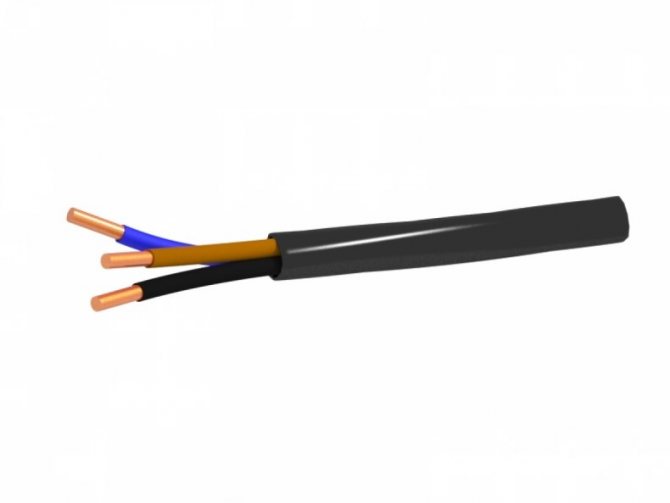

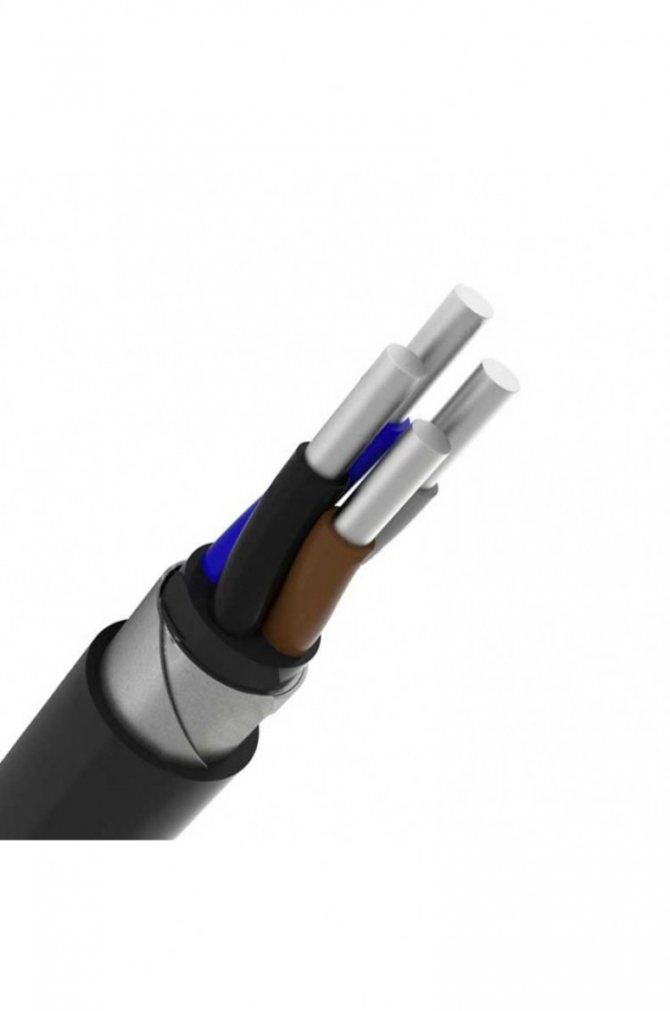

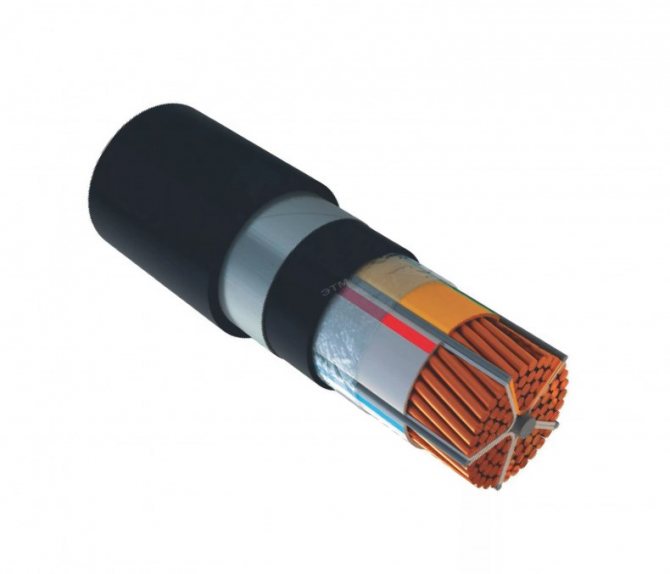

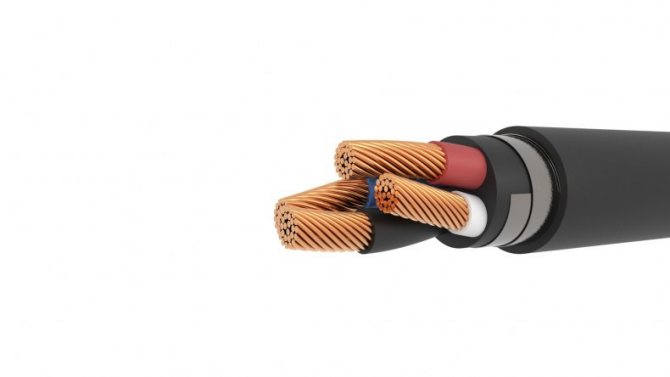

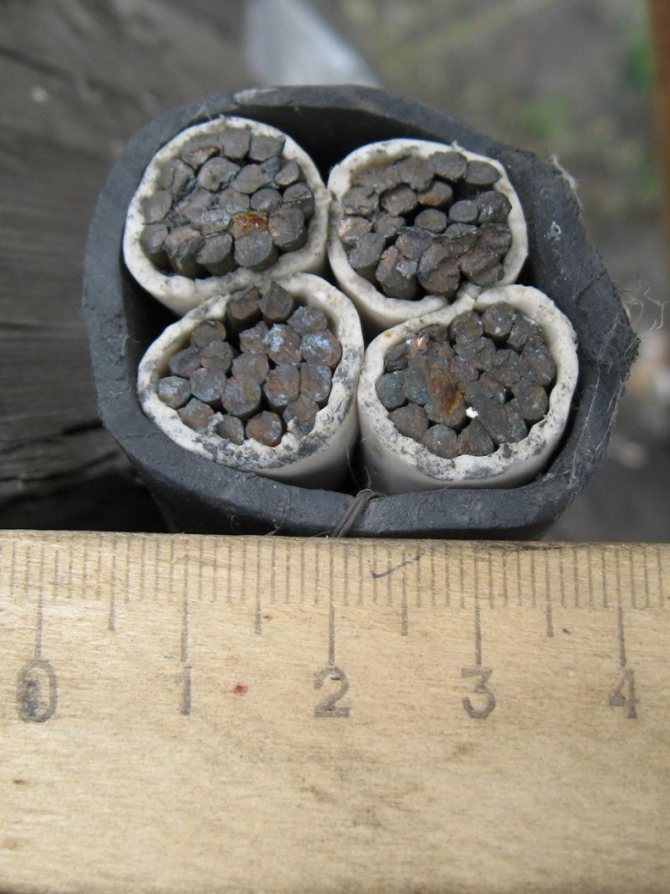

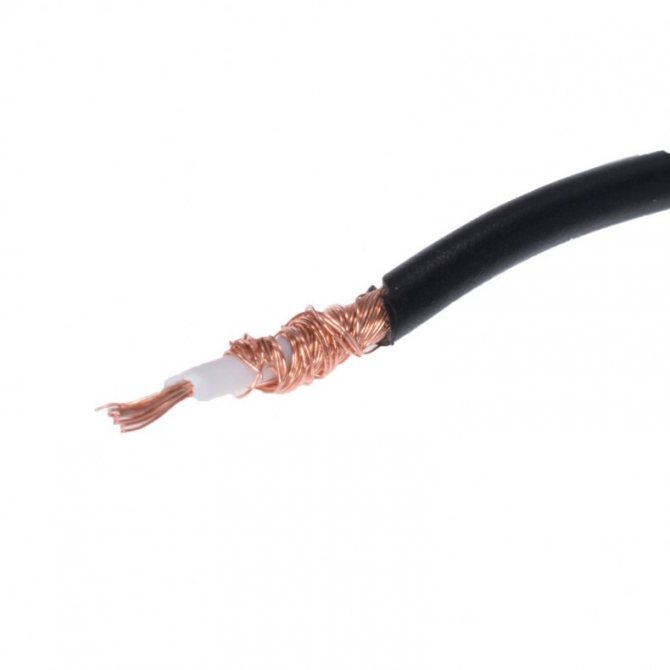

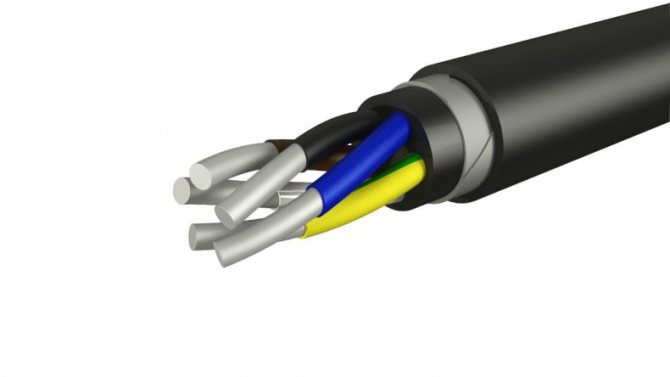

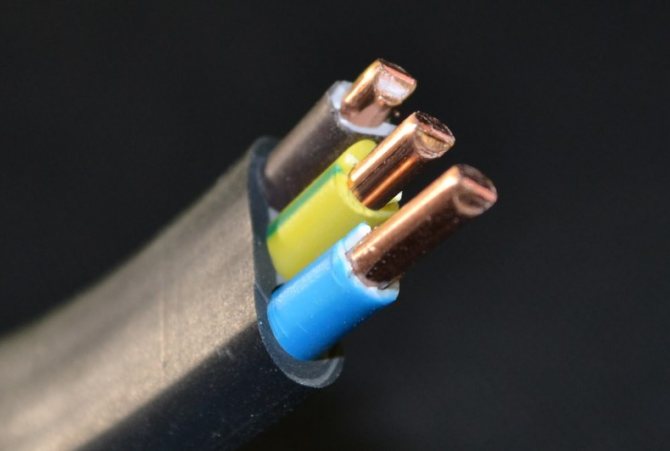

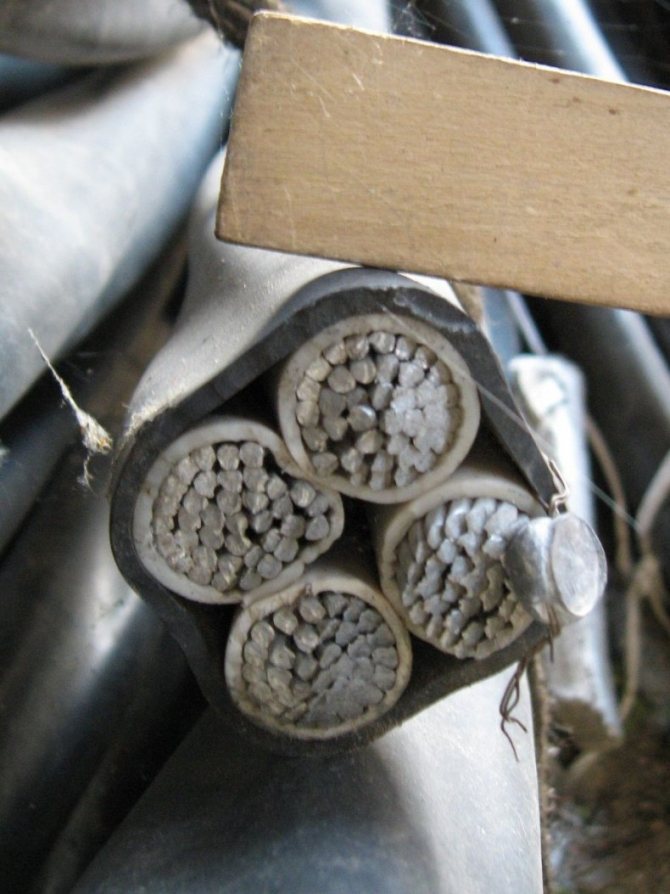

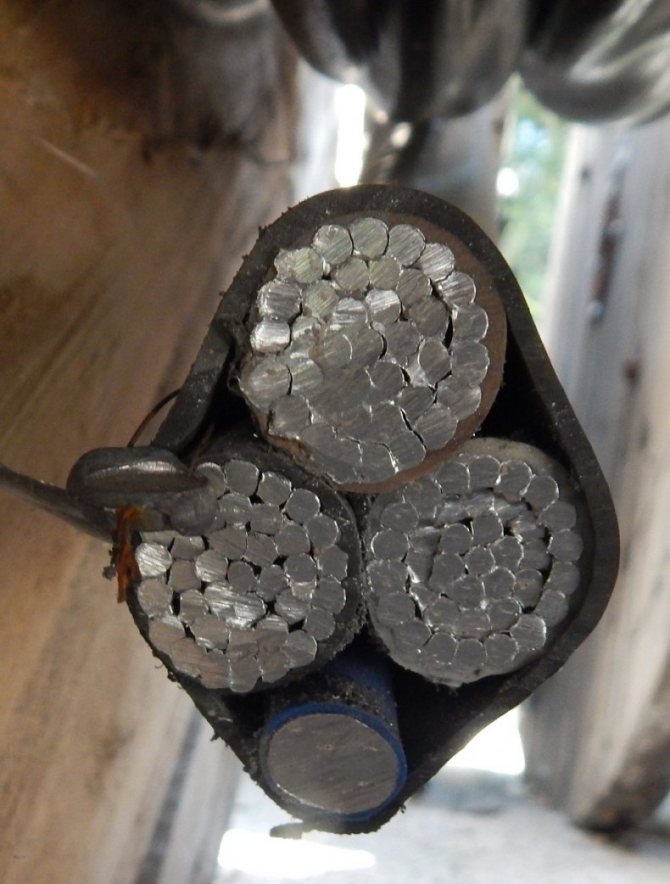

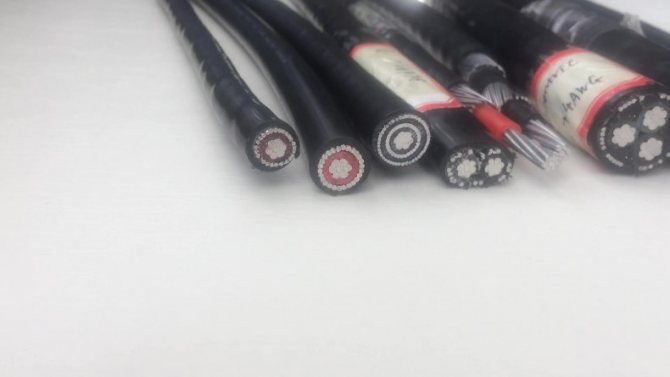

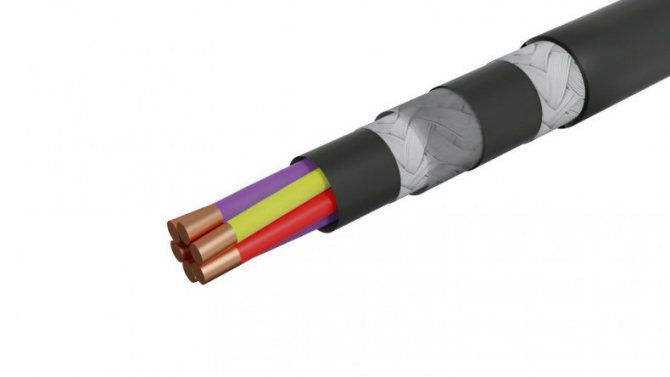

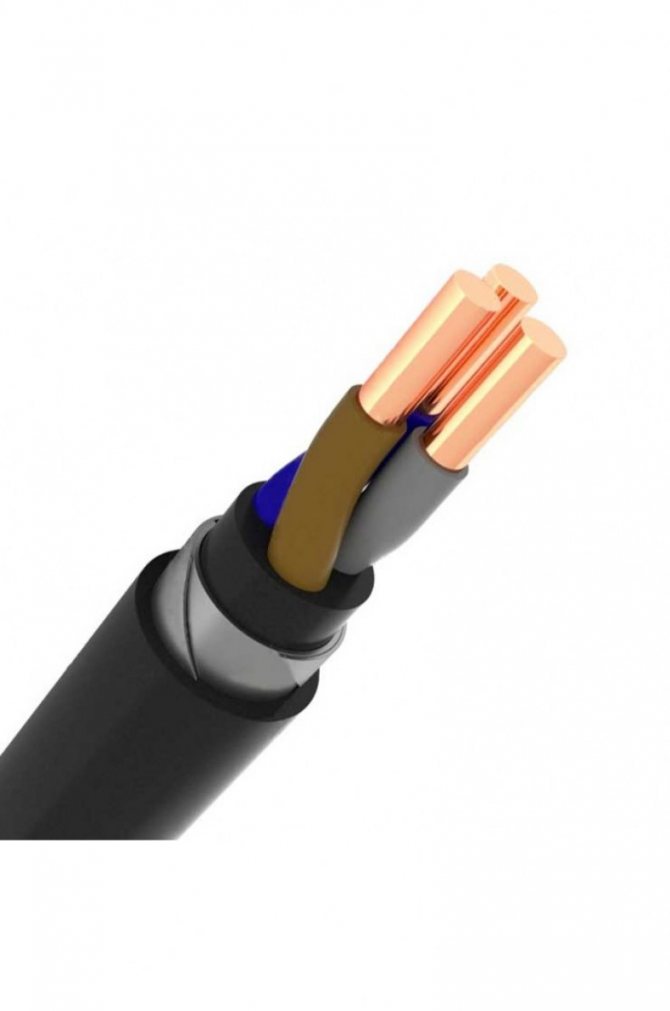

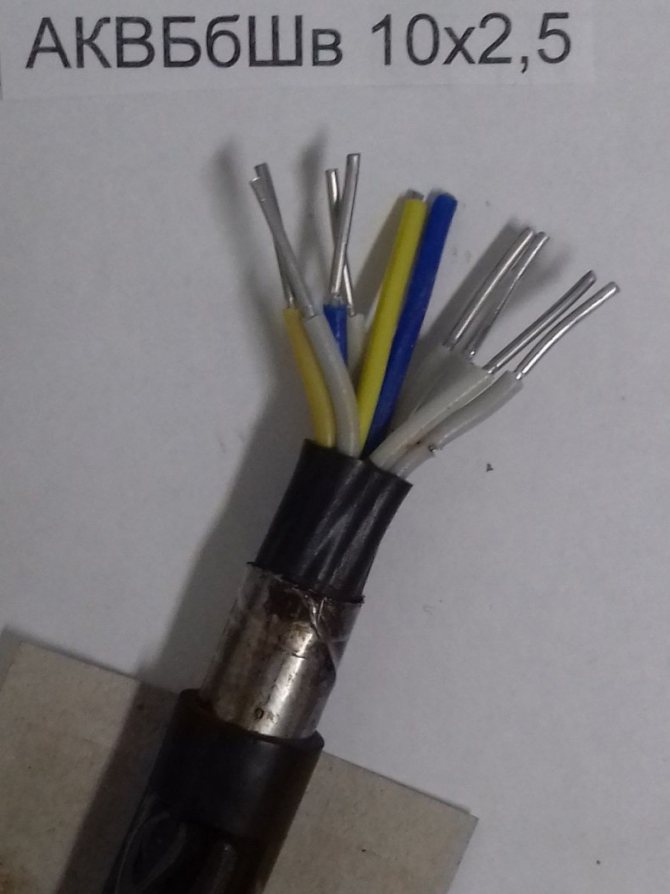

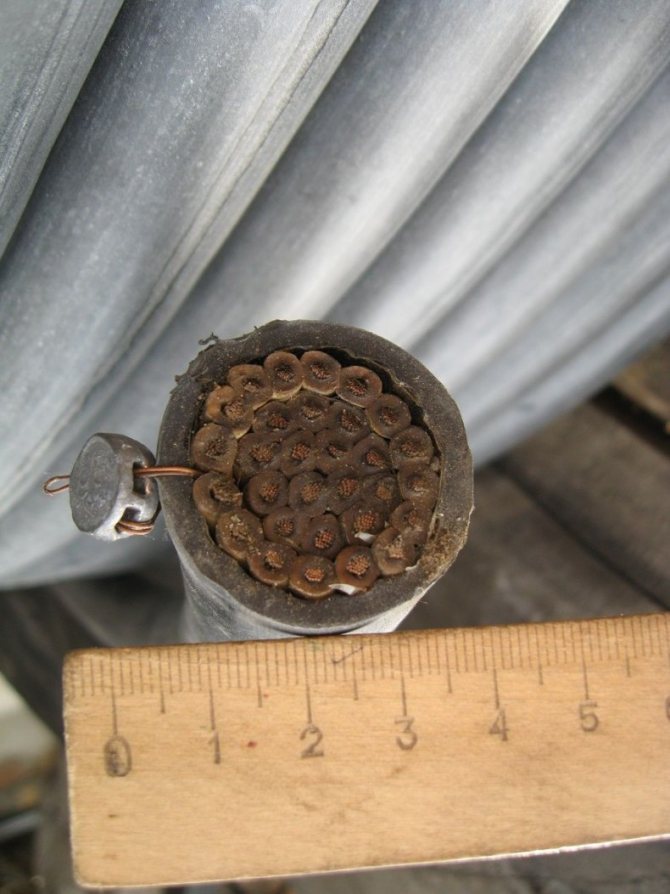

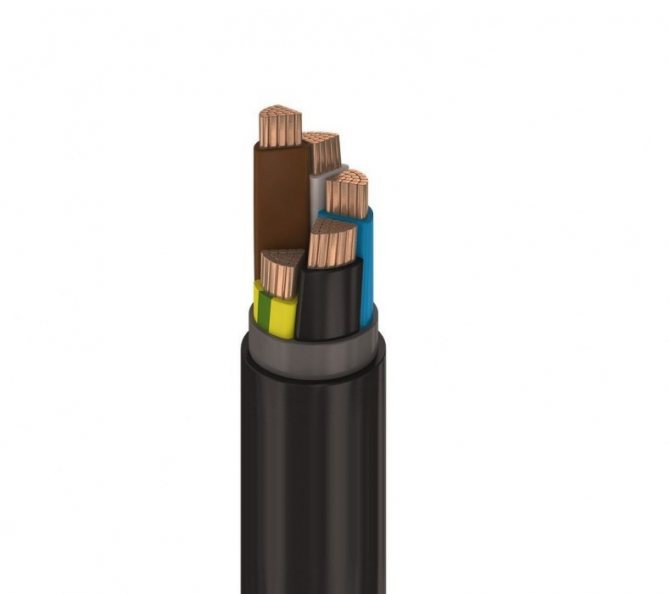

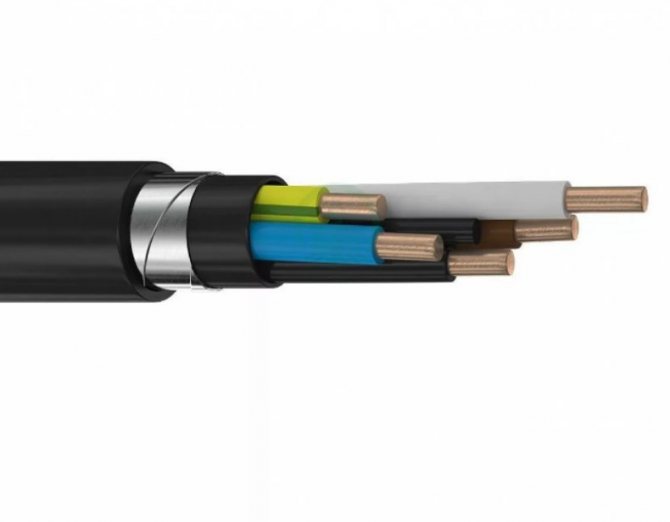

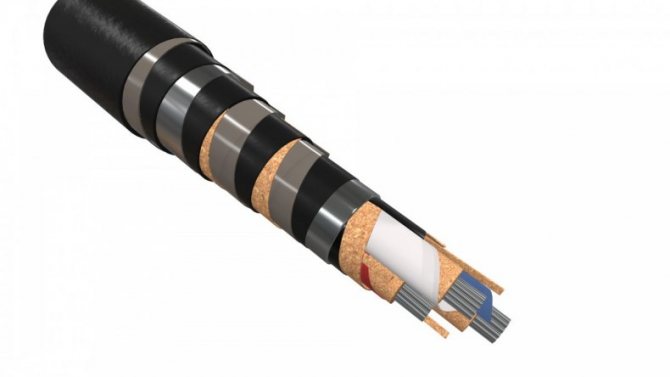

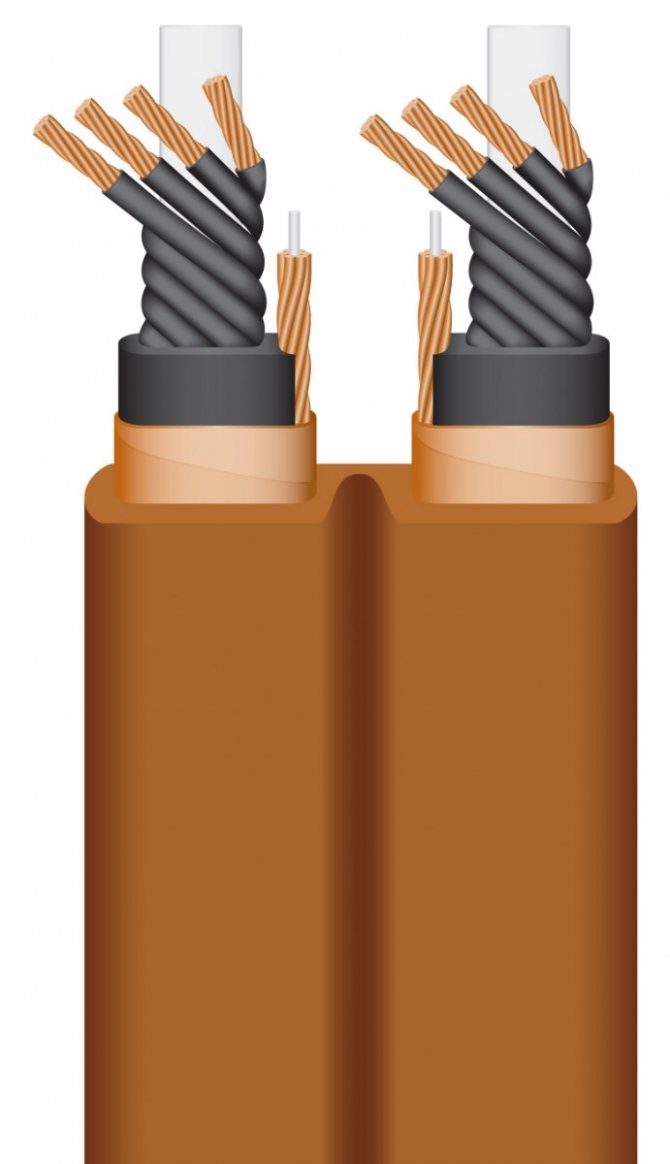

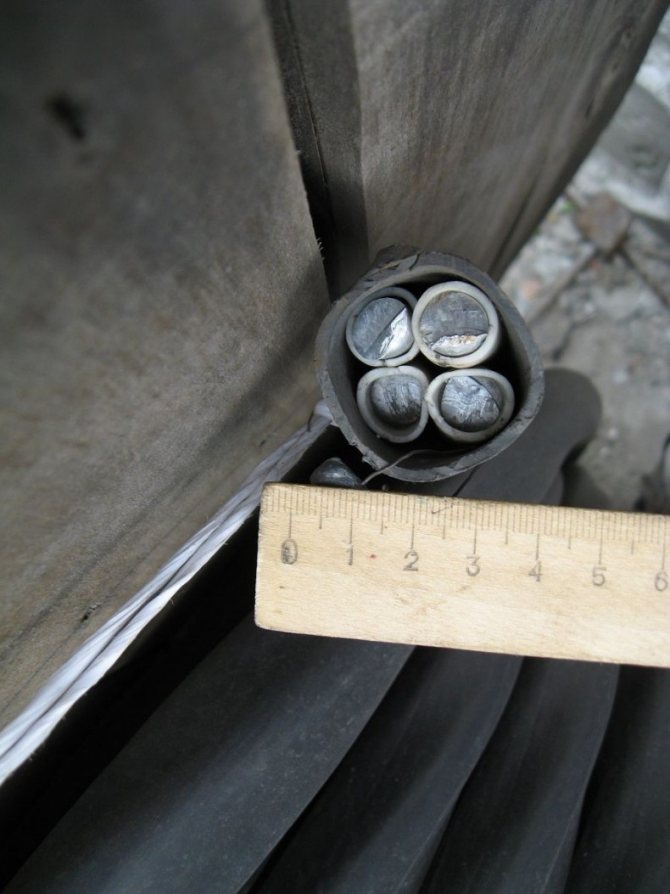

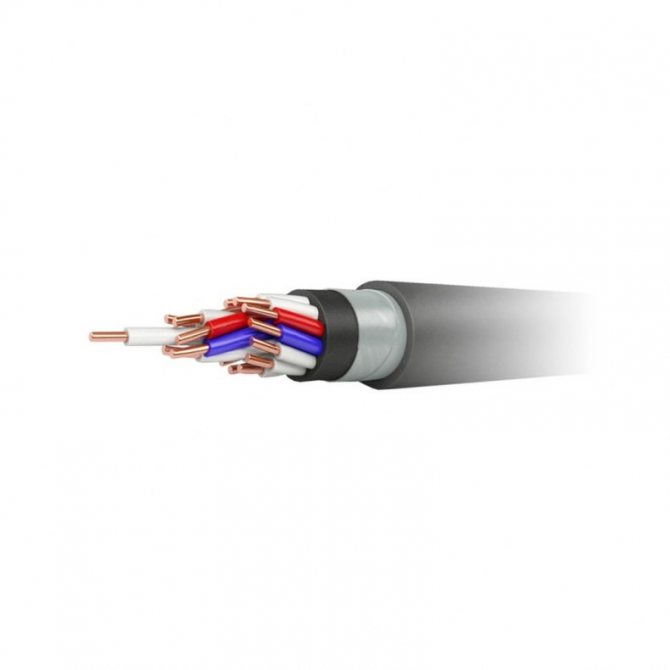

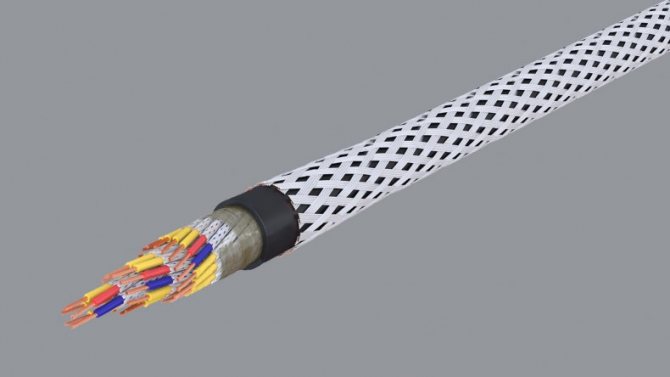

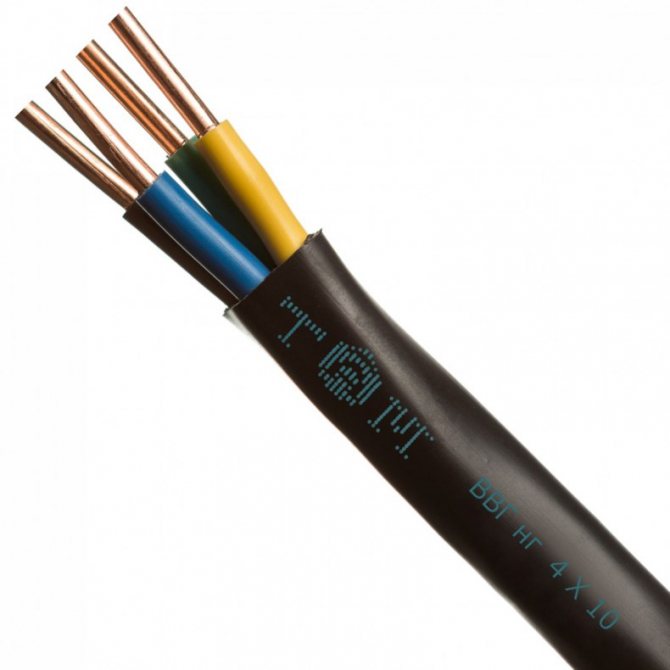

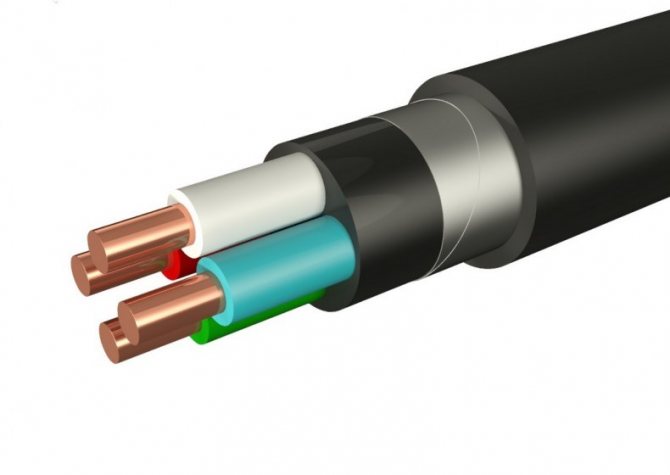

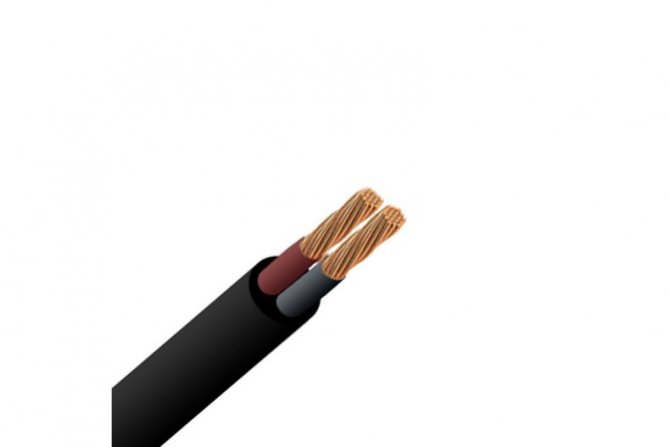

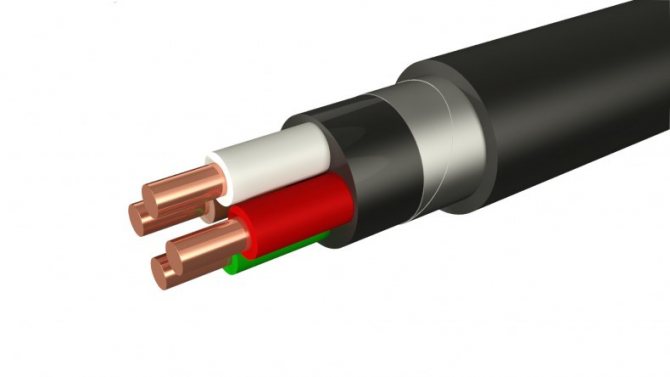

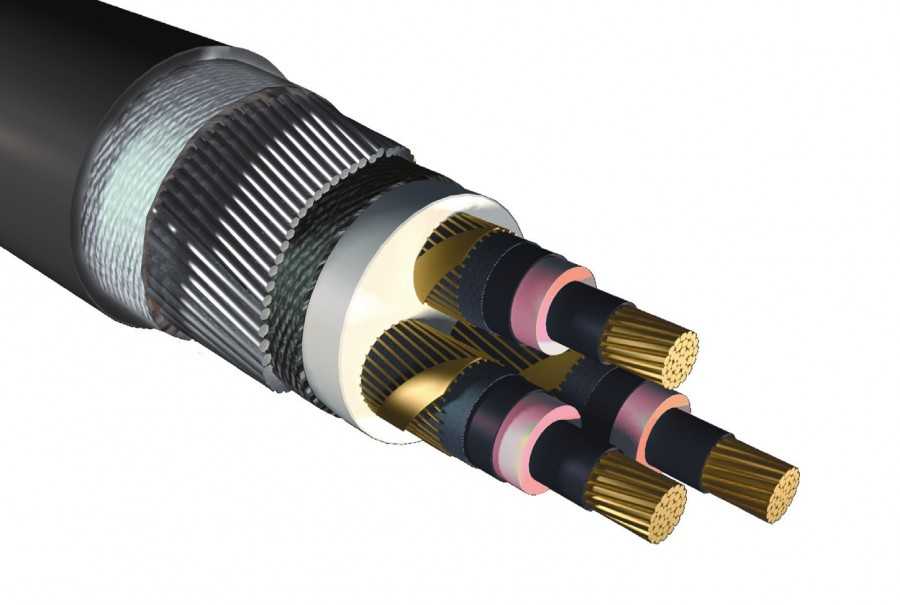

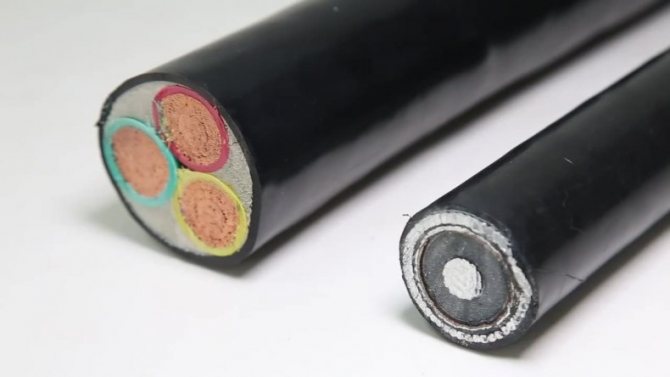

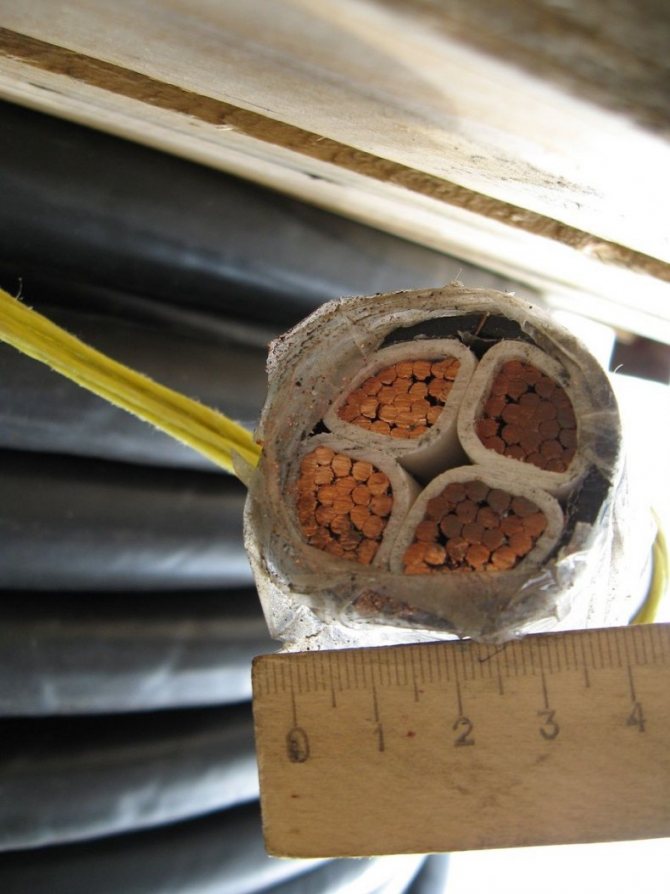

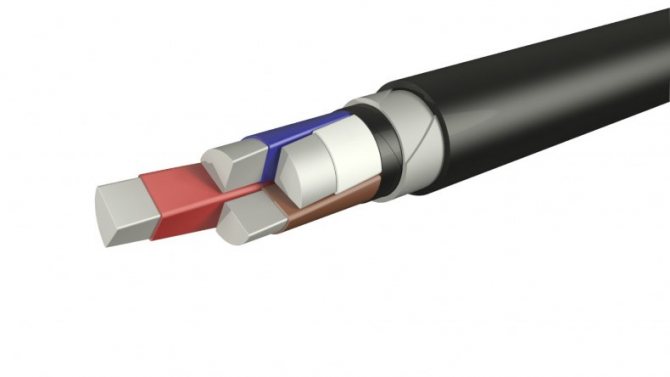

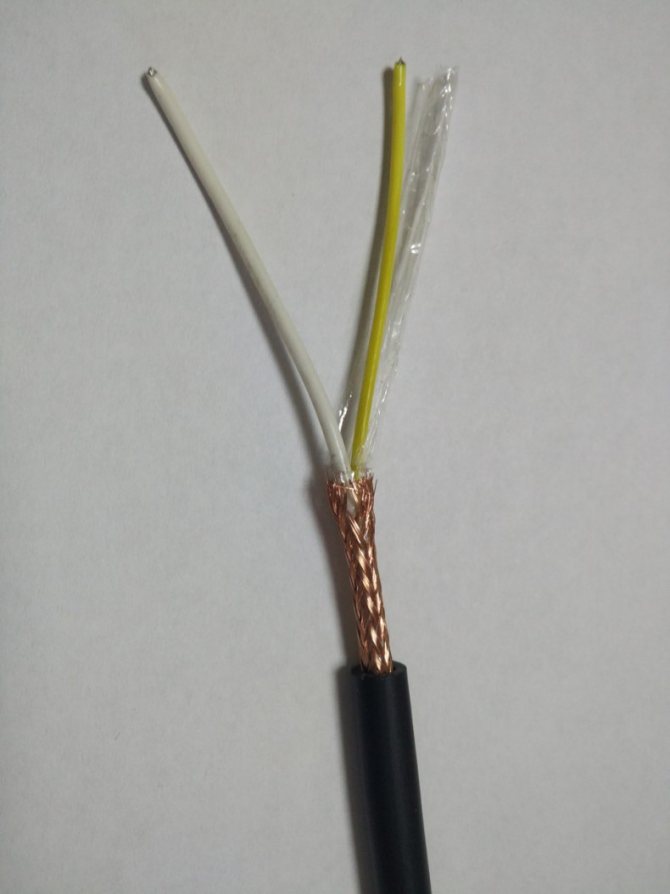

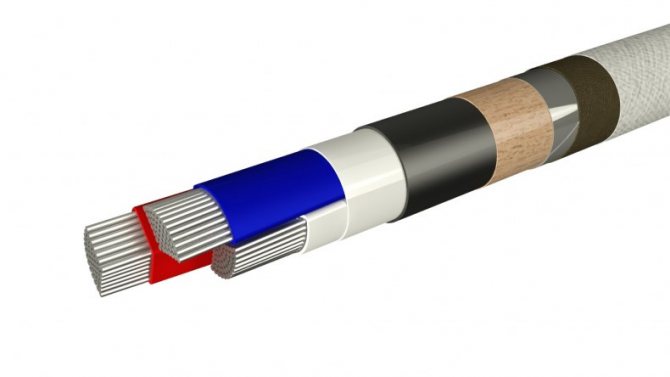

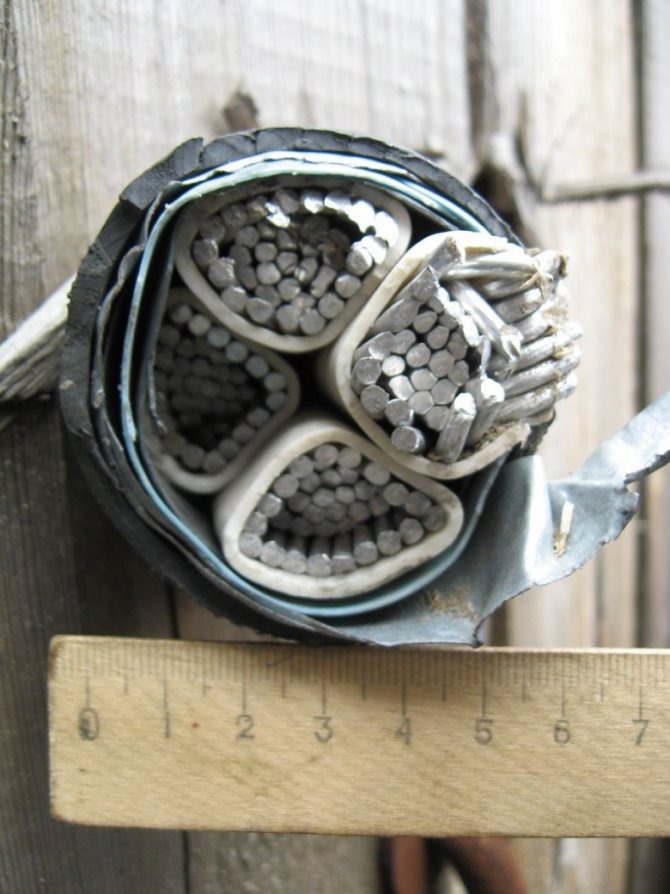

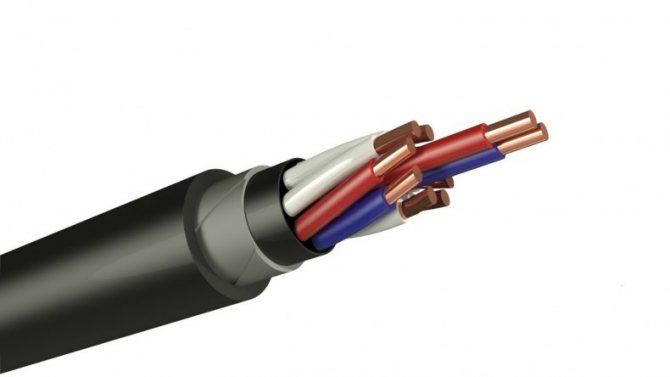

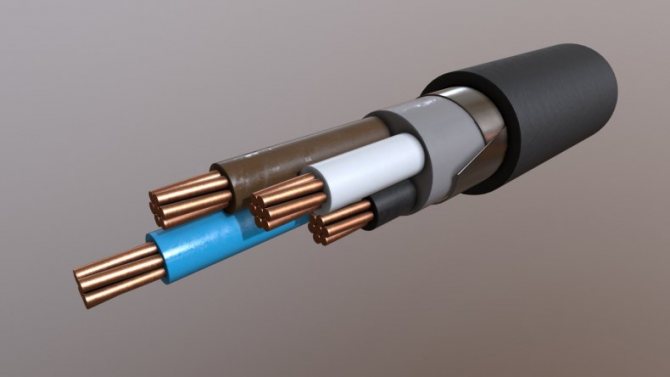

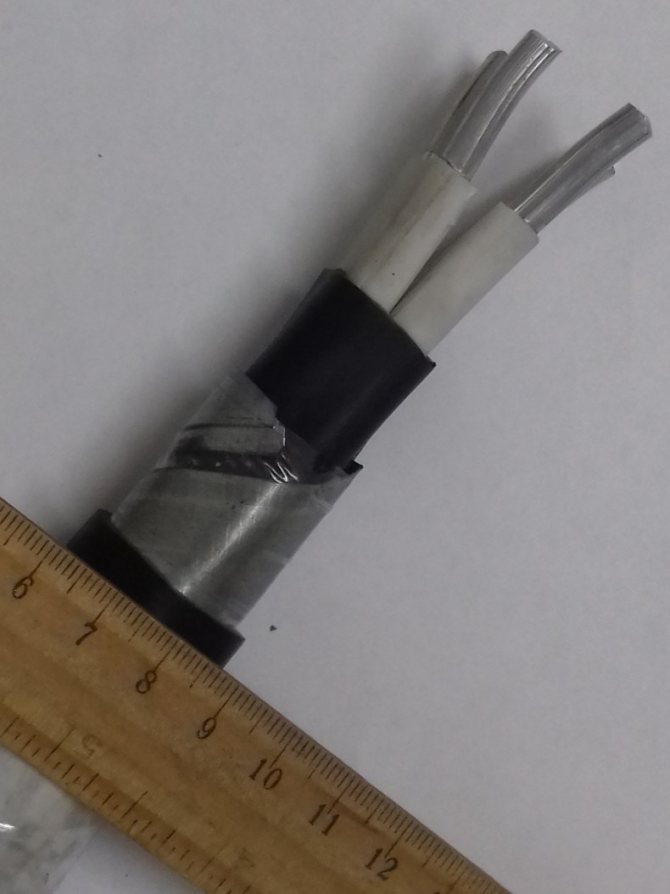

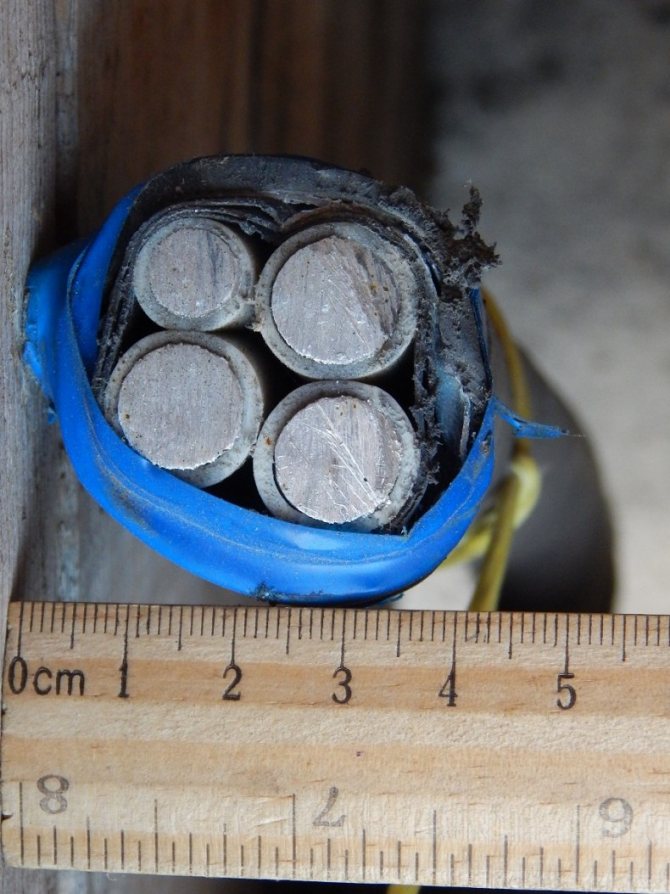

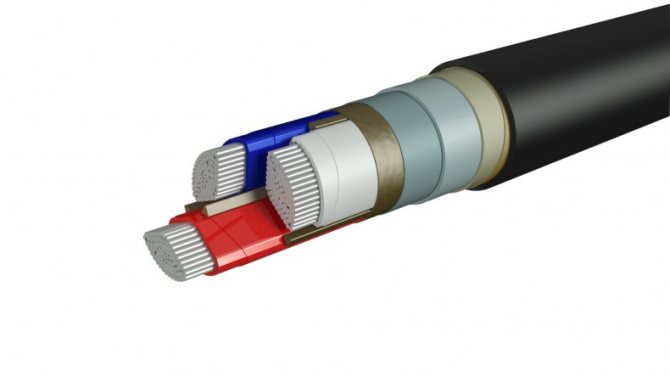

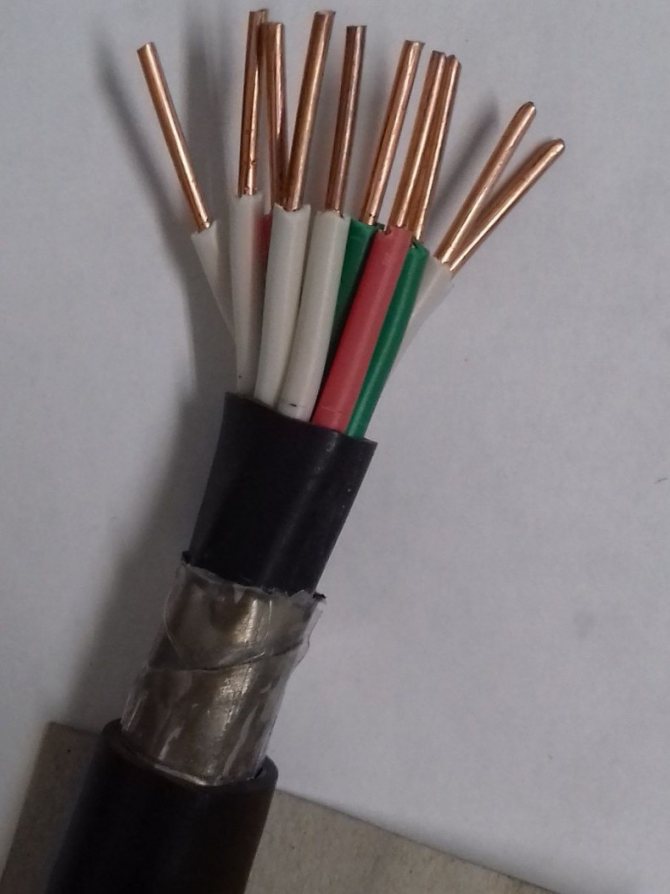

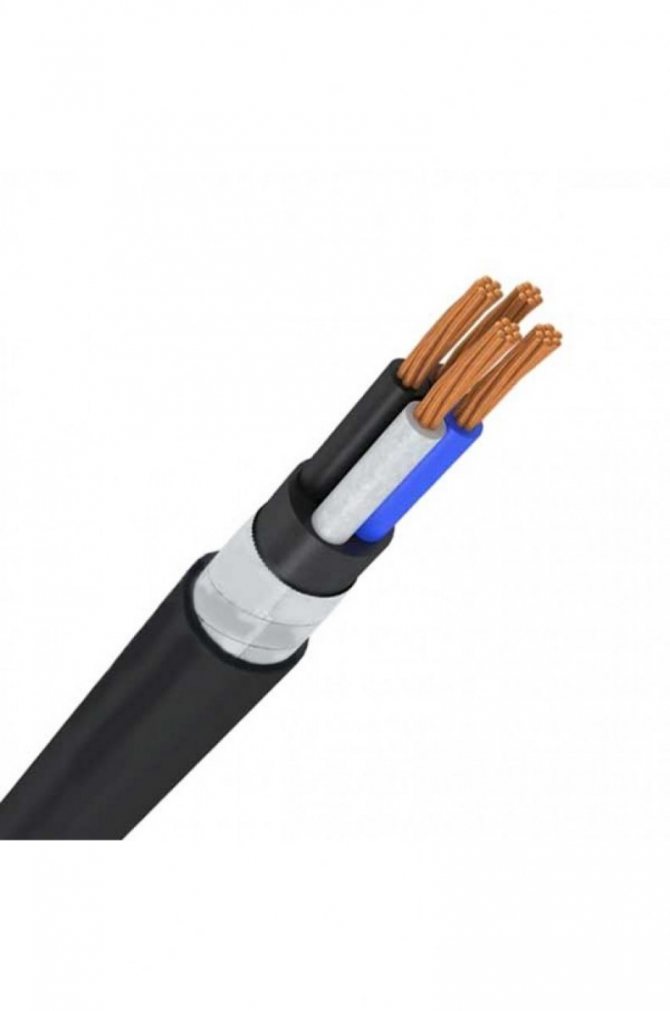

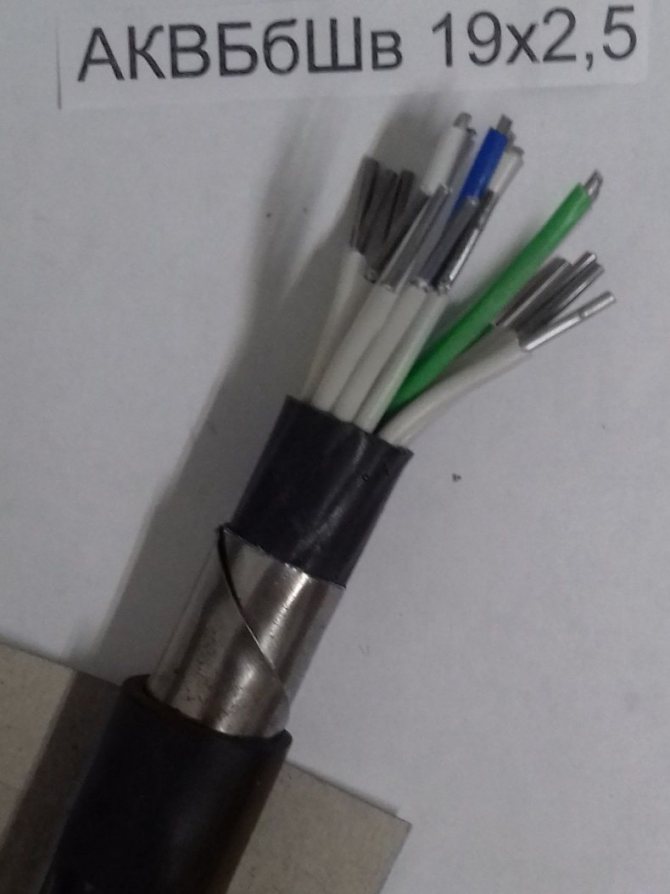

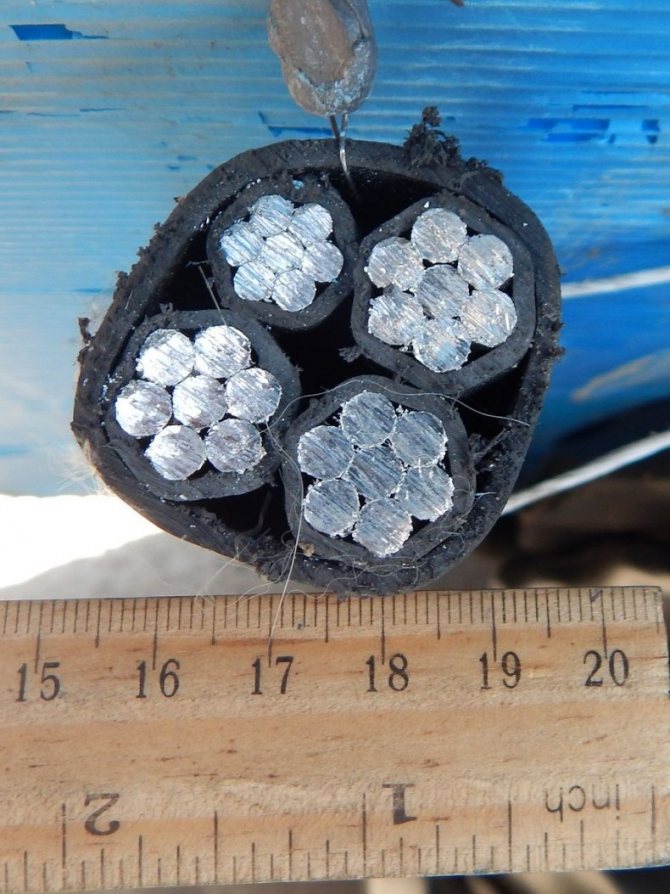

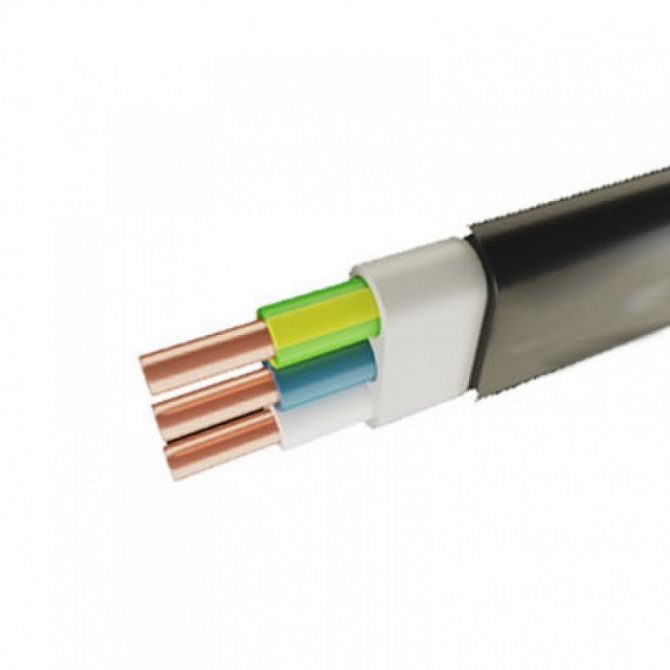

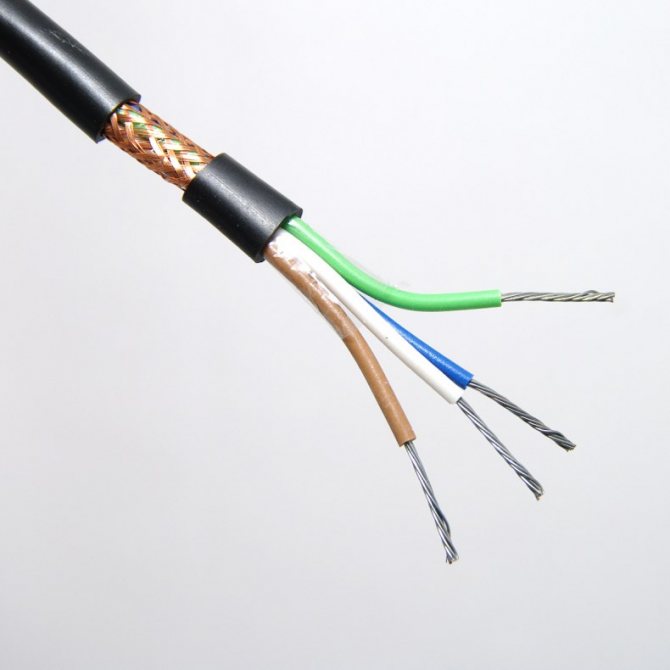

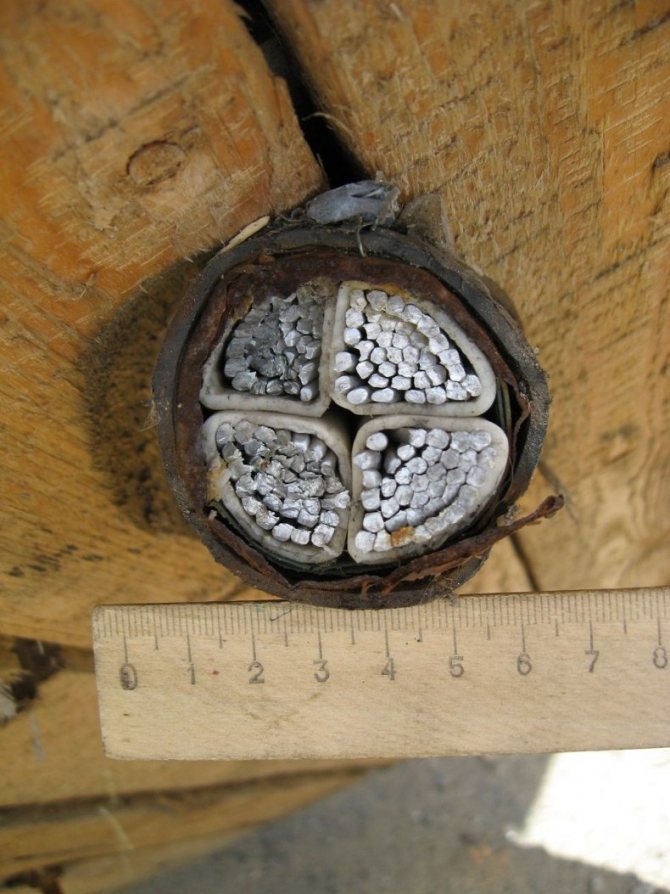

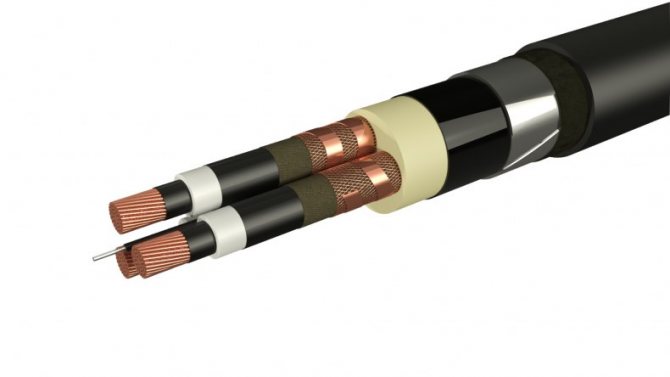

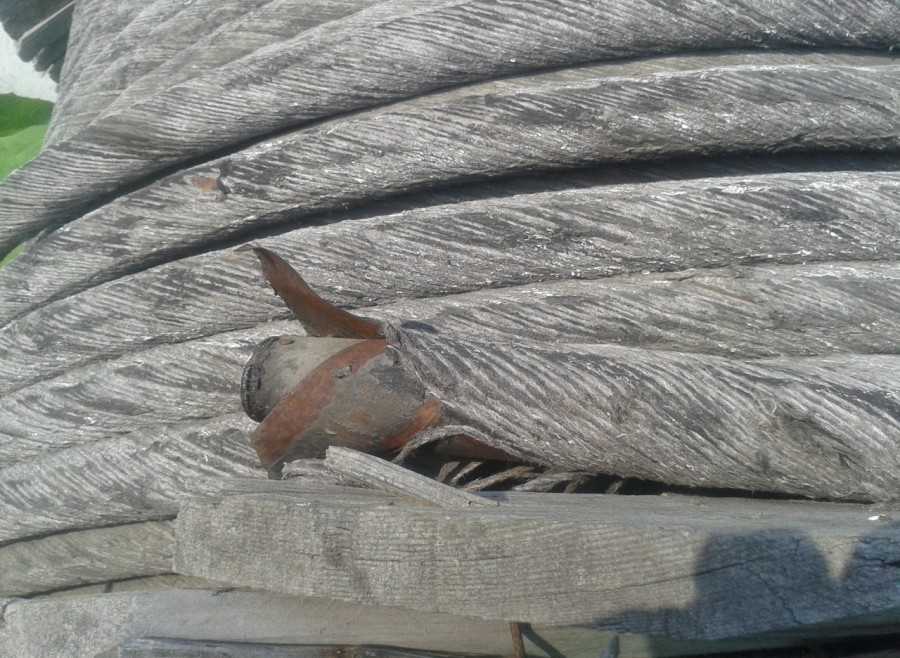

Фото бронированного кабеля
