Чем отличается контактор от магнитного пускателя

Контакторы и магнитные пускатели представляют собой устройства, широко использующиеся в электротехнике для обеспечения коммуникации между управляющими и силовыми электроцепями. Те, кто недостаточно разбирается в классификации электротехнического оборудования, зачастую не осведомлены, в чем заключается различие между этими типами приборов. Хотя назначение у них в целом сходное, между устройствами имеет место быть разница в ряде характеристик.

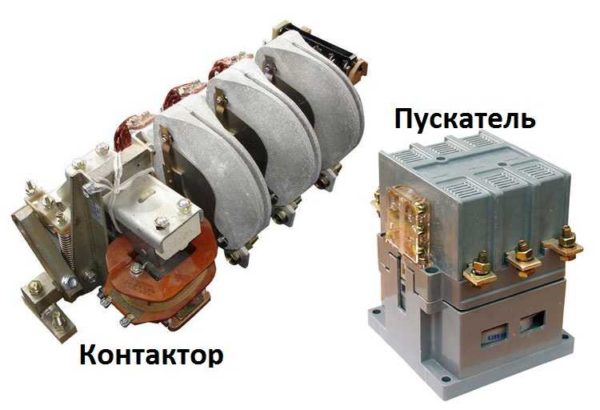

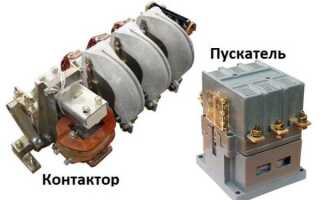

Внешний вид контактора и пускателя

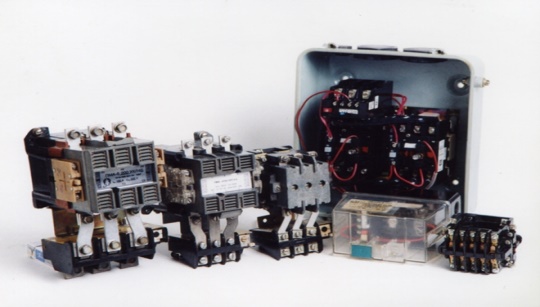

Контакторы

Контактор — двухпозиционное устройство электромагнитного принципа, выполняющее дистанционное воздействие на включение и выключение электрических силовых цепей, в условиях обычного режима работы.

Принцип работы

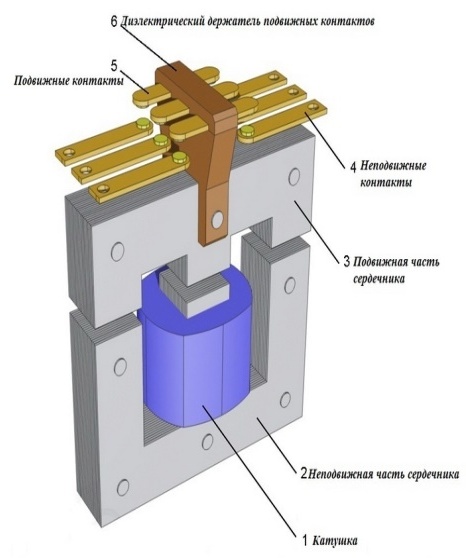

Контакторы состоят из проводных катушек, в которых расположены сердечники, присоединенные к контактам замыкания (размыкания). Контакты замыкают (размыкают) цепь, которая пропускает ток. Медный (стальной) каркас упрочняет катушку и создает условия для охлаждения элементов.

Принцип работы контакторов заложен в двух действиях противоположного характера. На катушку поступает напряжение, вследствие чего, создается магнитный импульс, и подвижная часть сердечника начинает движение в сторону неподвижной части, и замыкает цепь, благодаря чему, в цепи появляется ток и включается электрооборудование. Когда подача энергии прекращается, сердечник, при помощи пружинной системы, возвращается в разомкнутое положение, что приводит к размыканию цепи и отключению оборудования.

Включаются и выключаются контакторы благодаря двум кнопкам «Пуск» и «Стоп» на панели кнопочного устройства. Замыкание контактов кнопки «Пуск» запускает процесс, описанный чуть выше, который приводит к замыканию силовых контактов и те остаются в замкнутом положении, даже после возврата кнопки в исходное положение. Такой эффект достигается, благодаря наличию, вспомогательных блок-контактов.

Системные цепи, имеют принципиальные отличия. Питание, поступающее на катушку, приходит с цепи управление, где ток не превышает 230 В. А цепь, которую замыкают контакты, называется силовой, так как она проводит ток, с силой, превышающей силу тока в цепи управления.

Область применения

Данные устройства, коммутируют цепи реактивной мощности и применяются в управлении электрическими двигателями, имеющими высокую мощность, а так же, в области инфраструктуры электрического транспорта.

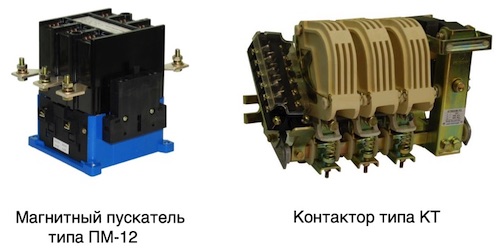

Чем отличается контактор от пускателя

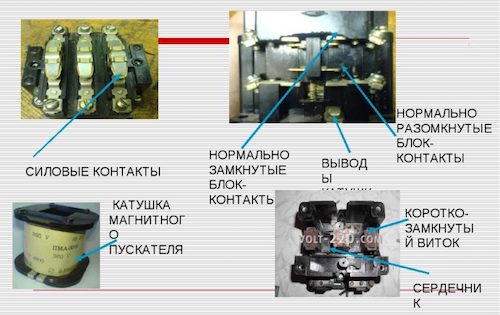

Сходство между этими приборами заключается в их предназначении. Они выполняют коммутацию в самых различных местах, преимущественно в силовых цепях. Большинство конструктивных элементов также совпадают. В тех и других аппаратах основными деталями являются электромагнитный привод, главные и вспомогательные контакты. У каждого устройства имеется как минимум одна пара контактов, используемых в цепях управления. Они могут быть замкнутыми или разомкнутыми.

Однако, магнитный пускатель и контактор имеют и отличия. Прежде всего, они отличаются своими габаритными размерами. Если взять два устройства с одинаковой токовой нагрузкой, то размеры и вес контактора будут заметно выше, чем у магнитного пускателя. По этой причине пускатели нередко именуются малогабаритными контакторами.

Существует разница и в области применения. Контакторы подходят для любых электрических сетей, а пускатель имеет ограничения в использовании. Этот фактор определяет и различия в конструкциях. Например, высокая частота включений-выключений контакторов возможна благодаря дугогасительным камерам, предусмотренным для каждого силового контакта. За счет этого увеличивается коммутационная способность и устойчивость к износу. Многие контакторы выпускаются в открытом исполнении, без корпуса, и устанавливаются в места, недоступные для попадания влаги и посторонних лиц. Для них предусмотрены специальные щиты управления.

В отличие от контактора, магнитный пускатель надежно защищен пластиковым корпусом, особенно его силовые контакты. В этих устройствах отсутствуют дугогасительные камеры, поэтому их нельзя использовать в мощных силовых цепях при большом количестве коммутаций. Частые дуговые разряды вызовут преждевременный износ контактов. Однако, пускатель считается более надежным прибором за счет усиленного корпуса, позволяющего устанавливать его практически в любых местах.

Магнитные коммутационные устройства больше подходят для работы с асинхронными трехфазными электродвигателями переменного тока. Для этого в конструкции предусмотрено три пары силовых проводов. Кроме того, управляющие контакты выполняют поддержку установки во включенном состоянии, в том числе и в сложных цепях с реверсивными пусками. Контактор же используется со всеми цепями переменного тока и выполняет более простые действия по переключениям. В связи с этим приборы оборудованы дополнительными полюсами и контактными группами.



Назначение и различие средств коммутации

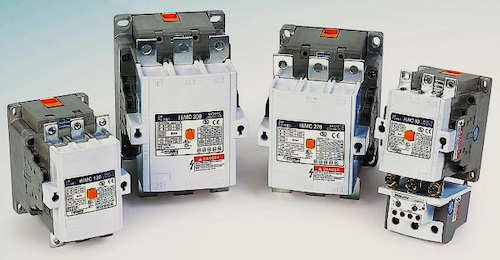

Назначение коммутирующих устройств может быть разным, этим они и отличаются. Например, контакторы (рис.1) применяются во всех силовых цепях с постоянным или переменным током. Минимальный ток, подлежащий переключению, составляет 100 А, а максимальный показатель достигает 4800 А. Напряжение в главной силовой цепи может достигать 2000 В, поэтому в большинстве случаев контакторы соединяются не с отдельными устройствами, а с целыми группами потребителей.

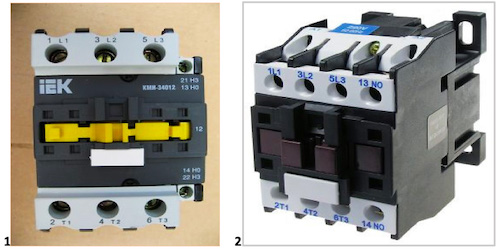

Магнитный пускатель (рис. 2) в первую очередь предназначен для работы с переменным током, но может работать и с сетями постоянного тока. Их основная функция заключается в дистанционном пуске, остановке или реверсе асинхронных электродвигателей с короткозамкнутым ротором, а также предотвращение их непроизвольного пуска. Кроме того, они используются для реостатного пуска или регулировки оборотов электроустановок с фазным ротором. Магнитные пускатели используются достаточно ограниченно, в сетях с максимальным напряжением до 380 В.

При ответе на вопрос, чем отличается контактор от магнитного пускателя, следует учесть, что коммутация при помощи контактора охватывает практически все электрические цепи, в том числе и сложные схемы. Этим обусловлено широкое применение контакторов и их универсальность. Они идеально подходят для управления мощными двигателями, участками с большими нагрузками и частыми запусками, с напряжением в пределах 660 вольт.

В сложных схемах предпочтительнее использовать пускатель, особенно при наличии множества контрольных, защитных, управляющих и сигнальных цепей. В таких случаях невозможно обойтись лишь вспомогательными контактами, и решить проблему может только магнитный коммутационный прибор. С помощью защелок к пускателю можно подключить дополнительные группы контактов – до 8 единиц. В случае необходимости вместо контактов устанавливается реле времени механического типа. Подобные мероприятия позволяют избавиться от дополнительных реле и обойтись только контактными группами.

Нередко электромагнитные пускатели используются совместно с тепловыми реле, защищающими электродвигатели от перегрузок. Они закрепляются на коммутационной аппаратуре, повышая тем самым надежность всей схемы, за счет уменьшения кабельно-проводниковых соединений. Монтаж готовой системы существенно облегчается, а все элементы располагаются более компактно.

В отличие от пускателей, не во всех моделях контакторов предусмотрена установка дополнительных устройств. Поэтому такие приборы рекомендуется использовать в наиболее упрощенных схемах.



Действия при эксплуатации контакторов и магнитных пускателей

При подключении и эксплуатации данных видов приборов для обеспечения безопасности и исправности функционирования требуется соблюдение ряда правил:

  1. Перед тем, как устанавливать устройство, надо ликвидировать смазочный слой с рабочих поверхностей и провести проверку того, насколько корректно отрегулированы приборы. Также надо исследовать кондицию электрических соединений.
  2. Время от времени надо проверять кондицию контактной группы. Делать это нужно каждый раз после вырубания электротока в аварийном режиме, а также по прошествии 50 тысяч срабатываний.
  3. Очищая поверхность контактов, нужно заботиться о том, чтобы не деформировать их. Также проверяется позиция разрывных контактов по отношению друг к другу.
  4. У многополюсных контакторов тестируется параллельное замыкание для всех имеющихся полюсов.
  5. Проверять величину зазора промеж контактов. Замена проводится при уменьшении наполовину (при наличии накладок – на 80%).

Обе группы приборов имеют определенные ограничения в отношении условий эксплуатации и сферы применения. Для корректной работы цепи нужно подобрать устройство, релевантное актуальным условиям.
