Как устроен мультиметр
Этот цифровой прибор создан на основе специализированной микросхемы. Основной элемент выполняет:
- обработку измеряемых параметров с применением амплитудно-цифрового преобразования с двойным интегрированием;
- управление индикацией;
- защитные и предупреждающие функции.
Резисторы и другие дополнительные компоненты необходимы для шагового изменения тока и напряжения. Поворотным регулятором переключают электрическую цепь в нужный диапазон измерений. Питание – автономное от сменной батареи типа «Крона» (9V).
Внешний вид и разъемы

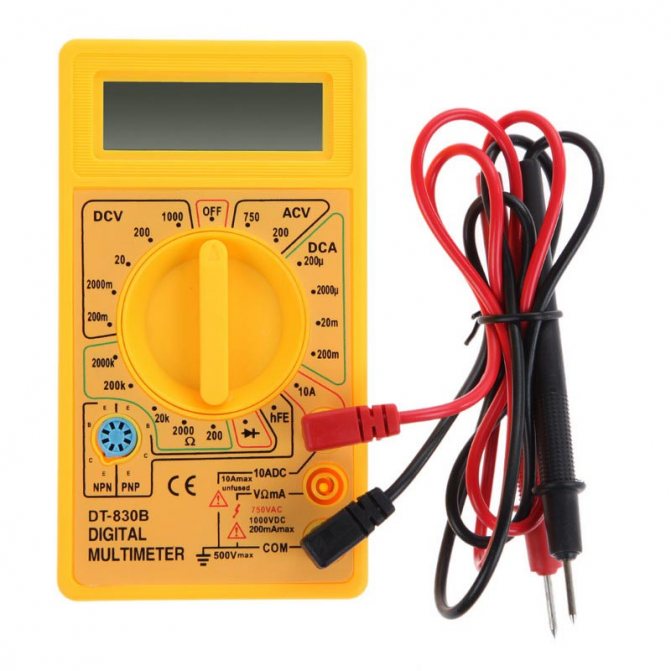

Многофункциональный измерительный прибор dt 830b оснащен жидкокристаллическим дисплеем. Такое решение помогает экономить электроэнергию, поэтому штатного элемента питания хватит надолго. Дополнительным преимуществом является устойчивость к перегрузкам. Стрелочный индикатор можно повредить броском напряжения. В аналогичной ситуации мультиметр отобразит чрезмерное значение единицей в старшем разряде.
Разъемы

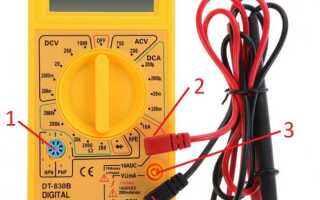

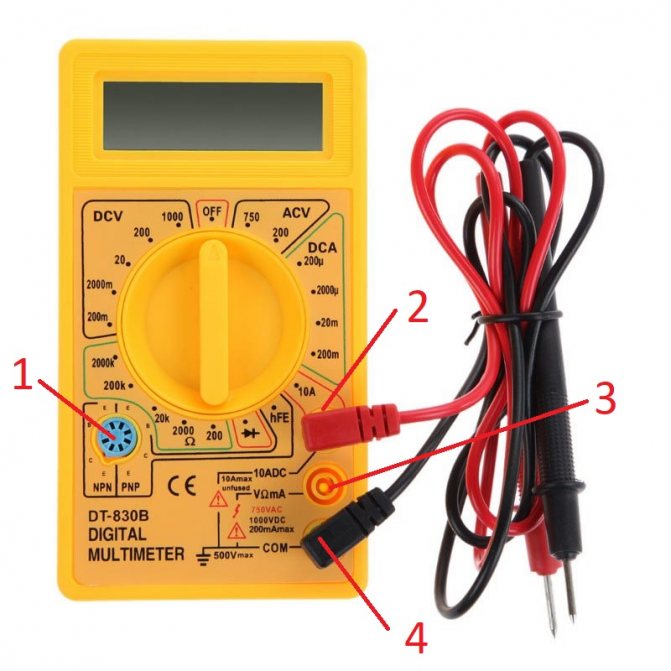

На снимке отмечены разъемы:
- колодка для проверки транзисторов;
- вход с шунтированием, который применяют для измерения сильных токов до 10 А;
- универсальный вход для измерения электрического сопротивления, напряжения, силы тока;
- общий проводник (COM, «земля»).
Органы управления мультиметра
Использование техники не вызывает затруднений даже у новичков. Для хранения и перевозки переключатель устанавливают в положение «Выключено» (OFF). В этом случае питание отключено, энергия не потребляется, индикатор погашен. Необходимое положение выбирают поворотом рукоятки. На картинке выше хорошо видно цветовое выделение:
- отдельных групп измеряемых параметров;
- предупредительных надписей;
- кабелей и разъемов.
К сведению. Рекомендуется пошаговое изменение диапазона от больших значений к меньшим, чтобы исключить перегрузки.
«Прозвонка» проводов

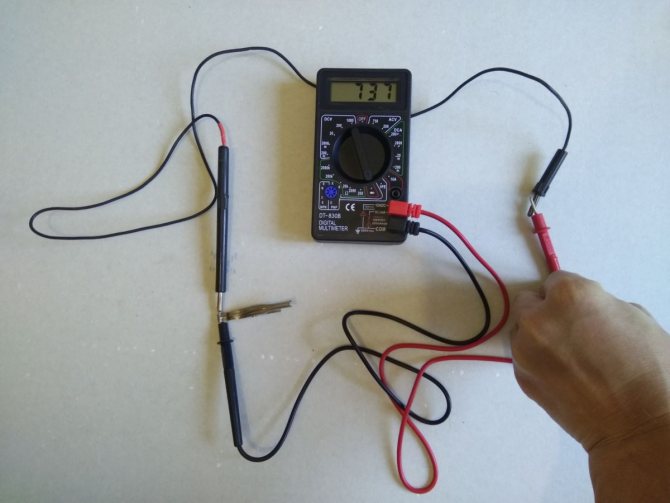

Режим «прозвонки» проводов весьма полезен для поиска неисправности в электрической цепи. Некоторые устройства имеют звуковую индикацию, звенящую, если провод цел. Наше же устройство лишено такого «ноу-хау» и «прозвонка» здесь отображается на экране прибора изменением показателей. В обычном состоянии (показано на картинке слева) на дисплее просто отображается цифра 1, а при прикосновении к исправному проводу (показано на картинке справа), числовое значение будет меняться. Если проводник неисправен, то единица так и останется на дисплее. В качестве провода мы взяли исправный щуп от Ц 4342.
С режимом «прозвонки» прибор справился на ура, а он стоит на втором месте после переменного напряжения по частоте замеров в домашних условиях.
Технические особенности
Тестер напряжения
Общие параметры:
- индикация – жидкокристаллический дисплей (3,5 разряда);
- автоматизированное определение единиц измерения, полярности;
- индикатор перегрузки с встроенной защитой каждого предела;
- количество позиций переключателя – 20;
- частота измерительных действий – от 2 до 4 за секунду;
- диапазон измерения эл. сопротивления – от 0,1 Ом до 2 000 кОм;
- номинальный ток для проверки транзисторов – 100 мкА;
- Высота х Ширина х Глубина в мм – 126 х 70 х 28;
- Вес (без батареи питания) – 137 г.
Мультиметр dt830b инструкция по применению
Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.
Основные два правила которые нужно запомнить:
- ⚡куда правильно подключать измерительные щупы
- ⚡в какое положение устанавливать переключатель для замеров разных величин
Условия эксплуатации
Какие бывают счетчики электроэнергии Нева?
Производитель гарантирует паспортную точность при проведении измерений в температурном диапазоне от +18°С до +28°С. Рекомендуется поддерживать относительную влажность не выше 75%. В отличие от стрелочных, цифровые приборы не искажают результаты измерений даже при сильных вибрациях.
Корпус создан из качественного пластика с ребрами жесткости. Однако следует помнить о пределе прочности. Прибор не предназначен для забивания гвоздей. Его не используют в качестве подставки для чайника.

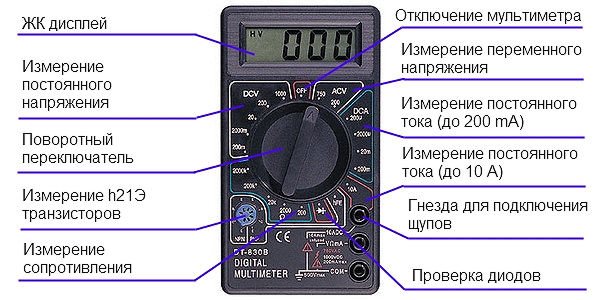

Мультиметр внешний вид и разъемы
На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.
Что означают данные надписи:
- OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
- ACV — измерение переменного U
- DCV — измерение постоянного U
- DCA — измерение постоянного тока
- Ω — замер сопротивления
- hFE — замер характеристик транзисторов
- значок диода — прозвонка или проверка диодов
Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:
Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.
Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.
Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.
Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

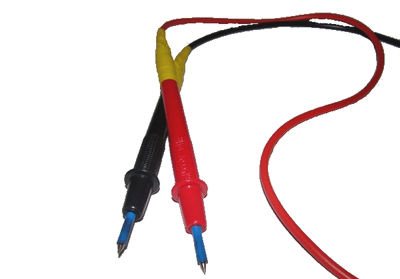

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

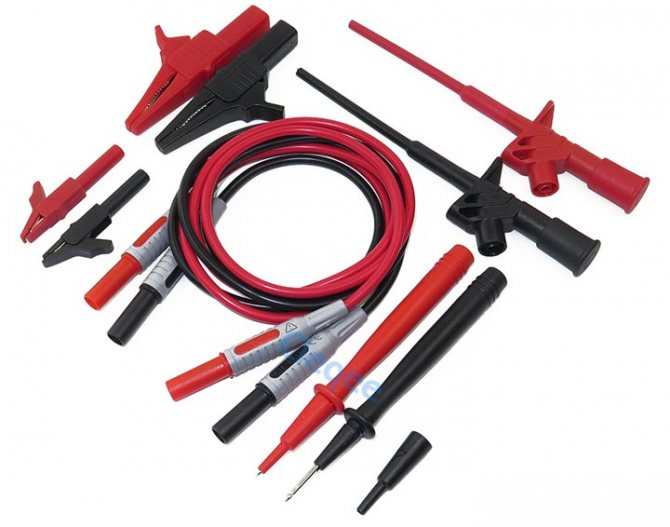

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

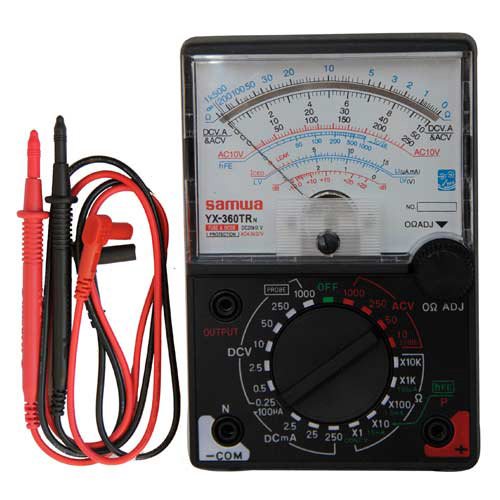

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.
Инструкция с описанием режимов измерения
В стандартной комплектации dt830b мультиметра инструкция по применению поясняет особенности работы с разными режимами. Ниже приведены нюансы, которые заслуживают отдельного упоминания.
Прозвонка участков цепи
Токоизмерительные клещи
В этом режиме проверяют целостность электрической цепи. Его используют для контроля функционального состояния:
- дорожек печатной платы;
- кабельной продукции;
- разъемов и соединений.
Важно! В данной модели звуковая сигнализация отсутствует.
Тестирование величин ~ U
Разъемы подключают в предназначенные для измерений гнезда: общее и универсальное. Если использовать вход 10 А, при подаче высокого переменного напряжения можно испортить прибор коротким замыканием. Полярность в данном случае не имеет значения. Паспортная точность соблюдается в частотном диапазоне от 40 до 400 Гц, чего вполне достаточно для работы со стандартными сетями электропитания.
Зависимость величин
Параметры | Значения | |
Предел измерений | 200 В | 750 В |
Номинальное разрешение | 100 В | 1 В |
Точность | ±1,2% ± 10 сч. ед. | -«- |
Режим измерений постоянного напряжения
В этом режиме входное электрическое сопротивление – 10 Мом. Защита от перегрузок срабатывает по уровню 200 V для нижних пределов измерений. Переключатель устанавливают в положение DCV. При индикации минуса на дисплее меняют полярность.
Зависимость величин
Параметры | Значения | ||||
Предел измерений | 200 мВ | 2 000 мВ | 20 В | 200 В | 1 000 В |
Номинальное разрешение | 100 мВ | 1 мВ | 10 В | 100 В | 1 В |
Точность | ±0,25% ± 2 сч. ед. | ±0,5% ± 2 сч. ед. | -«- | -«- | -«- |
Измерение постоянного тока (в режиме до 200 мА)
Если параметры неизвестны даже приблизительно, лучше начинать с максимального диапазона (10 А). Такой подход поможет сохранить плавкий предохранитель.
Зависимость величин
Параметры | Значения | ||||
Предел измерений | 200 мкА | 2 мА | 20 мА | 200 мА | 10 А |
Номинальное разрешение | 100 мкА | 1 мкА | 10 мкА | 100 мкА | 10 мкА |
Точность | ±1% ± 2 сч. ед. | -«- | -«- | ±1,2% ± 2 сч. ед. | ±2% ± 2 сч. ед. |
Измерение постоянного тока до 10А
Защита от перегрузки по току создана с применением плавкого предохранителя. Следует помнить о том, что в цепи для измерения на диапазоне до 10 А такой компонент отсутствует.
Измерение сопротивления
Официальная dt 830b инструкция рекомендует отключать технику от сети при измерении сопротивлений. Индикация «1» свидетельствует о перегрузке, поэтому выбирают больший диапазон. Если показан «0», переключают рукоятку в другом направлении.
Зависимость величин
Параметры | Значения | ||||
Предел измерений, кОм | 0,2 | 2 | 20 | 200 | 2000 |
Номинальное разрешение, Ом | 0,1 | 1 | 10 | 100 | 1000 |
Точность | ±0,8% ± 2 сч. ед. | -«- | -«- | -«- | ±1% ± 2 сч. ед. |
Контроль исправности диодов
Если подключить диод в прямом направлении, об исправности изделия свидетельствует индикация падения напряжения на полупроводниковом переходе в диапазоне от 350 до 750 мВ. Смена полярности должна индицироваться знаком перегрузки «1».
Сектор hFE
С помощью этого разъема можно узнать коэффициент усиления по току. Правильно установить полупроводниковый прибор в гнездо помогут буквенные обозначения p-n-p и n-p-n.
Переменное напряжение

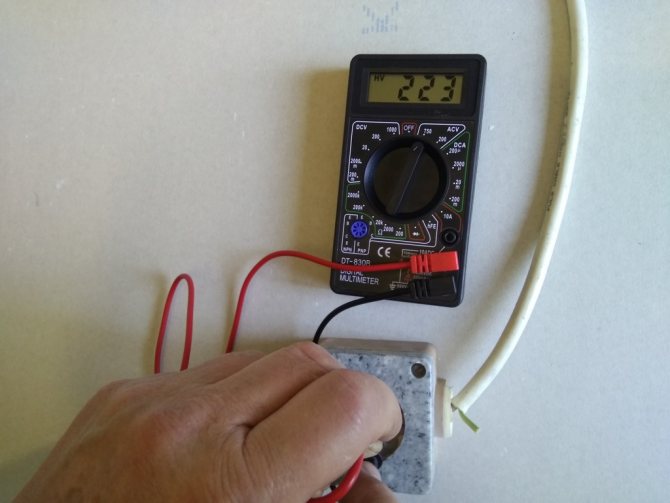

Воодушевленные предыдущими показаниями, мы перешли к тестированию переменного напряжения — то, что мы дома проверяем чаще всего (особенно если живем в сельской местности). Но тут оказалось не все так радужно, как с постоянным напряжением. Вот, что мы получили, проверяя свою электросеть:
Ц 4342 показывает нам 235 В, а DT-830B — 223 В, разница в целых 12 В. Однако здесь производитель себя обезопасил и написал в инструкции, что погрешность при замере переменного напряжения составляет +-(1,2 % + 8), поэтому удивляться неточности не стоит. Но нас это как-то не радует, ведь погрешность в 10 — 12 В может сыграть с нами злую шутку. Например, мы измеряем напряжение в сети, и прибор показывает 190 В. Мы звоним в облэнерго и вызываем бригаду, чтоб исправили нашу «беду». Они приезжают, делают замеры и, оказывается, что у нас в сети 202 В, что в пределах допустимого по ГОСТ (допускается отклонение 10 % от 220В).
Возможности совершенствования прибора
Специалисты и пользователи рекомендуют следующие действия для улучшения потребительских характеристик dt830b:

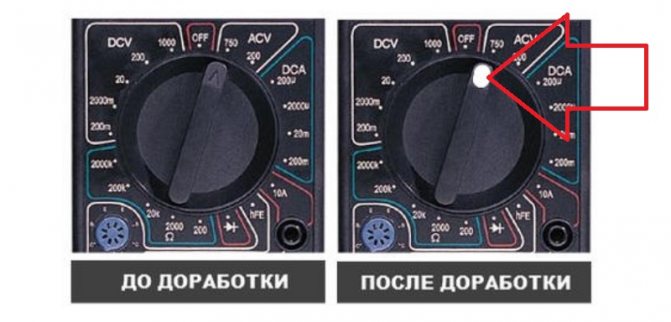

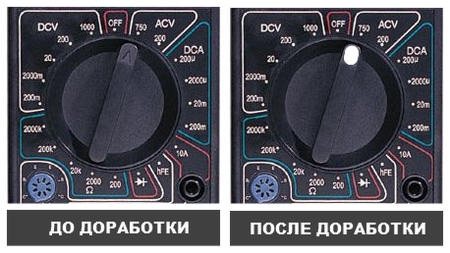

- метка яркой краской (цветным скотчем) упростит точное позиционирование переключателя режимов;
- штатные щупы быстро выходят из строя, поэтому лучше приобрести качественные аналоги либо укрепить места присоединения кабелей;
- в некоторых моделях вместо типового коннектора для «Кроны» установлены обычные пружинки, рекомендуется исправить этот недостаток для обеспечения качественного контакта.
Улучшенный регулятор
Заглядываем мультиметру «под капот»

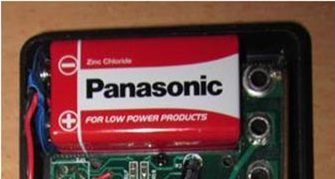

Разобрав, мы обнаружили простенькую (в сравнении с профессиональными приборами) микросхему и батарейку крона:
Обратите внимание, что в этом устройстве нет предохранителя, поэтому если мы ошибочно включим режим сопротивления на 20 кОм, а будем мерить переменное напряжение (режим 750 В), то прибор сгорит. Поэтому рекомендуем стрелочку на регуляторе окрасить в яркий цвет, чтобы не путать режимы.
Схема и ремонт

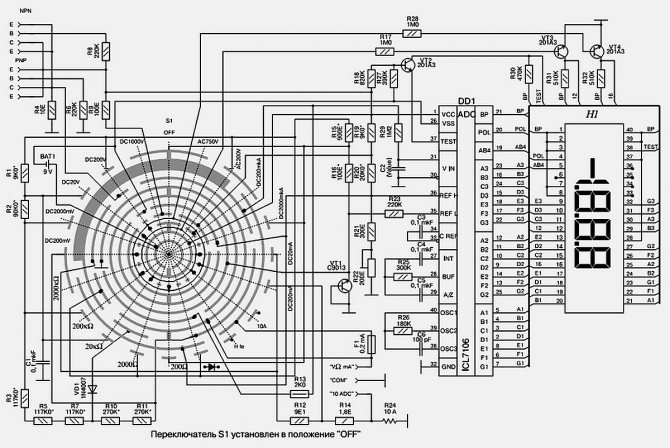

При наличии соответствующих навыков для ремонтных работ можно пользоваться представленной ниже схемой. Перегоревшие транзисторы и другие компоненты определяют визуально или с помощью другого мультиметра.
Электрическая схема
Режимы и техобслуживание
Мультиметр dt 830b digital multimeter как пользоваться – разобраться несложно с помощью представленной в публикации информации. При ошибочном выборе режима измерения напряжения с подключением в разрыв цепи тока защита блокирует перегрузки. Обратное действие выведет прибор из строя. Следует внимательно подготовиться, проверить гнезда и щупы вместе с положением переключателя перед выполнением рабочих операций. Настройка либо другое специальное обслуживание официальными инструкциями не предусмотрено.
Когда менять батарейку
Кроме исчезновения основной индикации, о необходимости установки нового элемента питания сообщит значок с изображением «батарейки» либо «+-».
Постоянный ток

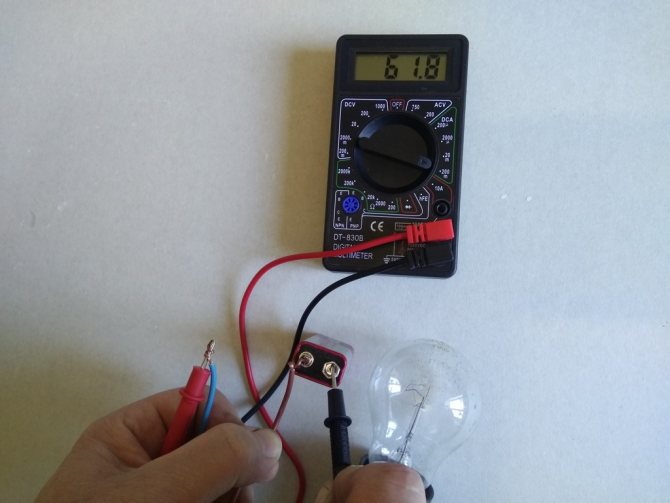

Для замера постоянного тока мы воспользовались той же батарейкой Крона и 100-ватной лампочкой, соединив их в одну цепь. Показатели были следующими:
Как видим, шкала Ц 4342 показывает 63 мА, а DT-830B 61,8 мА. Учитывая, что у советского прибора также есть некоторая погрешность, считаем, что «китаец» показал постоянный ток точно.
Правила транспортировки и хранения
В процессе эксплуатации рекомендуется соблюдать элементарные правила обращения с электронной техникой. При перевозке предотвращают чрезмерные механические нагрузки. Чтобы продлить срок службы, не хранят изделие в условиях повышенной влажности (нормальный диапазон – до 80%). Прибор следует использовать в закрытых помещениях при положительной температуре воздуха до +40°С.
Приведенные в публикации сведения помогут выполнять измерения правильно и безопасно. Для dt 830b инструкция на русском есть на сайте производителя, поэтому отсутствие ее в сопроводительной документации не вызовет затруднений. Аккуратное обращение и корректный выбор режимов помогут сохранить хорошее функциональное состояние прибора в течение длительного срока службы.
Условные обозначения на приборе
Проверить напряжение мультиметром можно, переключив последний в режим измерения постоянного или переменного напряжения. Рядом с высшим диапазоном измерения постоянного и переменного напряжения указан значок в виде молнии со стрелкой на конце – опознавательный символ, свидетельствующий о напряжении, опасном для жизни.
Чем выше частота, тем ниже предел: опытные мастера отмечали случаи, когда даже напряжение звуковых частот до 40 В, подаваемое с усилителя на любую из колонок в сотни ватт, било током. Так, например, отмечены случаи ударов током с напряжением в 20 В с частотой 8 кГц. Относитесь внимательно к работе под напряжением в несколько десятков или сотен вольт: случайное касание токоведущей части может стать для незащищённого новичка фатальным.
Следующие значки также не лишены смысла:
- значки «V~» и «A~» означают соответственно переменный вольтаж и ампераж;
- hFE – коэффициент усиления тока транзисторов (в справочниках указан как h21);
- значок динамика или «пищалки» – режим прозвонки (сопротивление до 200 ом, при 50 омах срабатывает звуковой оповещатель);
- значок диода – проверка диодов и транзисторов без необходимости их изъятия из платы;
- k – приставка «кило» (килоомы);
- M – «мега» (мегаомы);
- m – «милли» (чаще всего это миллиамперы);
- строчная греческая буква «мю» – приставка «микро» (микроамперы);
- заглавная греческая «омега» – сопротивление в омах;
- F – фарады (ёмкость конденсаторов);
- Hz – герцы (частота тока);
- значок градуса или маркер «temp.» – замеры температуры воздуха;
- DC – от англ. «direct current», параметры постоянного тока;
- AC – от англ. «alternating current», параметры переменного тока.
Два последних маркера иногда заменяют соответственно значок тире (постоянный ток) и «тильды» (переменный). Рекомендуется запомнить их – как минимум те, что ответственны за измерения тока, напряжения и сопротивления. Прочие требуют специальных знаний.
