Цветовая маркировка проводов трехфазной сети – советы электрика

Содержание

Какова цвета фазы провода сип

Расшифровка маркировки СИП

В сравнении с другими марками, провод СИП представляет собой токоведущий элемент для передачи электроэнергии, который расшифровывается по трем буквам названия:

  • С – обозначает, что провод самонесущий;
  • И – указывает на наличие изоляции вокруг токоведущих жил;
  • П – говорит о том, что это именно провод, несмотря на наличие изоляционного покрытия и разветвление по жилам, из-за чего его могут приравнивать к кабелю.

Рассмотрите пример такого обозначения – СИП-1-3×20+1×25-0,4, здесь СИП-1 обозначает марку, 3×20 показывает, что три изолированные жилы имеют сечение в 20 мм 2 каждая, 1×25 – означает что нулевая жила имеет сечение 25 мм 2 , 0,4 – номинальное напряжение для данной модели.

В зависимости от конкретной марки, выделяют пять основных разновидностей провода СИП, обозначаемые соответствующими цифрами после буквенного обозначения. В конце может присутствовать одна буква, указывающая на конструктивные отличия и эксплуатационные особенности. Данные отличия в марках СИП определяются конструктивными параметрами, поэтому их будет целесообразнее рассмотреть на конкретных примерах.

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Трёхфазная система электроснабжения — частный случай многофазных систем электрических цепей, в которых действуют созданные общим источником синусоидальные ЭДС одинаковой частоты, сдвинутые друг относительно друга во времени на определённый фазовый угол.

Таким образом, каждая такая ЭДС находится в своей фазе периодического процесса, поэтому часто называется просто фазой. Также «фазами» называют проводники — носители этих ЭДС. В трёхфазных системах угол сдвига равен 120 градусам.

Фазные проводники обозначаются в РФ латинскими буквами L с цифровым индексом 1…3, либо A, B и C[1].

Распространённые обозначения фазных проводов:

Россия, EC (выше 1000 В)Россия, ЕС (ниже 1000 В)ГерманияДания

А L1 U1 R
B L2 V1 S
C L3 W1 T

Графическое представление зависимости фазных токов от времени

Векторная диаграмма фазных токов. Симметричный режим.

Значительный вклад в развитие трёхфазных систем внёс М. О. Доливо-Добровольский, который провёл ряд экспериментов с индукционным электродвигателем и выявил ряд преимуществ трёхфазной системы по отношению к другим системам.

  • Экономичность. Экономичность передачи электроэнергии на значительные расстояния.
  • По сравнению с системами с большим числом фаз экономичность проявляется в необходимости меньшего числа линейных проводников, что снижает затраты на токопроводящие материалы.
  • Меньшая материалоёмкость 3-фазных трансформаторов.
  • Уравновешенность системы. Это свойство является одним из важнейших, так как в неуравновешенной системе возникает неравномерная механическая нагрузка на энергогенерирующую установку, что значительно снижает срок её службы.
  • Возможность простого получения кругового вращающегося магнитного поля, необходимого для работы электрического двигателя и ряда других электротехнических устройств.
    Двигатели 3-фазного тока (асинхронные и синхронные) устроены проще, чем двигатели постоянного тока, одно- или 2-фазные, и имеют высокие показатели экономичности.
  • Возможность получения в одной установке двух рабочих напряжений — фазного и линейного, и двух уровней мощности при соединении на «звезду» или «треугольник».
  • Благодаря этим преимуществам, трёхфазные системы наиболее распространённые в современной электроэнергетике.

    Схемы соединений трехфазных цепей

    Звезда

    Соединение обмоток звездой

    Существующие виды защиты от линейного напряжения, которые можно найти в продаже в электротехнических магазинах. Как и требуют современные стандарты, монтаж происходит на DIN-рейку.

    Звездой называется такое соединение, когда концы фаз обмоток генератора (G) соединяют в одну общую точку, называемую нейтральной точкой или нейтралью. Концы фаз обмоток приёмника (M) также соединяют в общую точку. Провода, соединяющие начала фаз генератора и приёмника, называются линейными. Провод, соединяющий две нейтрали, называется нейтральным.

    Трёхфазная цепь, имеющая нейтральный провод, называется четырёхпроводной. Если нейтрального провода нет — трёхпроводной.

    Если сопротивления Za, Zb, Zc приёмника равны между собой, то такую нагрузку называют симметричной.

    Недостаток при обрыве нулевого провода

    Особенностью при симметричной нагрузке в трёхфазной системе является питание потребителя фазным напряжением даже при отсутствии нейтрального провода.

    В случае несимметричной нагрузки, при обрыве рабочего нуля нагрузка оказывается под линейным напряжением, что зачастую является причиной вывода из строя бытовой электроники в квартирных домах.

    Так как сопротивление потребителя остаётся константой, то согласно закону Ома при возрастании напряжения, сила тока, который будет иметь место у потребителя, окажется гораздо больше максимально допустимого значения, что и вызовет сгорание и/или выход из строя питаемого электрооборудования.

    • Шины для раздачи нулевых проводов и проводов заземления при подключении звездой. Одно из преимуществ подключения звездой — экономия на нулевом проводе, поскольку от генератора до точки разделения нулевых проводов вблизи потребителя, требуется только один провод

    Соотношение между линейными и фазными токами и напряжениями

    Напряжение между линейным проводом и нейтралью (Ua, Ub, Uc) называется фазным. Напряжение между двумя линейными проводами(UAB, UBC, UCA) называется линейным. Для соединения обмоток звездой, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

    Соотношение между линейными и фазными токами и напряжениями

    Для соединения обмоток треугольником, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

    Распространённые стандарты напряжений

    РФ и СНГСтраны ЕСИталияСША

    Напряжение(фазное/линейное) 220/380 230/400 240/420 127/220
    Частота 50 Гц 50 Гц 50 Гц 60 Гц

    Маркировка

    Проводники, принадлежащие разным фазам, маркируются отдельным цветом. Это делается для удобства обслуживания, монтажа и ремонта электротехнического оборудования. В разных странах маркировка цепей отличается.

    Фаза AФаза BФаза CНейтральЗемля США (120/208В)[2] Чёрный Красный Голубой Белый или серый Зелёный
    США (277/480В) Оранжевый Коричневый Жёлтый Белый или серый Зелёный
    Канада Красный Чёрный Голубой Белый Зелёный
    Канада (Изолированные трёхфазные установки) Оранжевый Коричневый Жёлтый Белый Зелёный
    Великобритания (с апреля 2006) Красный (Коричневый) Жёлтый (ранее Белый) (Чёрный) Голубой (Серый) Чёрный (Голубой) Зелёно-жёлтый
    Европа (с апреля 2004) Коричневый Чёрный Серый Голубой Зелёно-жёлтый
    Европа (до апреля 2004, в зависимости от страны) Коричневый или Чёрный Чёрный или Коричневый Чёрный или Коричневый Голубой Зелёно-жёлтый
    Европа (Обозначение шин) Жёлтый Зелёный Красный
    Россия (СССР)[3] Жёлтый Зелёный Красный Голубой Зелёно-жёлтый (на старых установках – Черный)
    Австралия и Новая Зеландия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках – Зелёный)
    Южная Африка Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках – Зелёный)
    Малайзия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках – Зелёный)
    Индия Красный Жёлтый Голубой Чёрный Зелёный

    Примечания

    1. ↑ Действующий в РФ ГОСТ 2.709-89 предписывает обозначение цепей фазных проводников трёхфазного переменного тока: L1, L2, L3, и при этом допускает обозначения A, B, C.
    2. ↑ С 1975 года Национальный Электрический Кодекс (США) не регламентируют цветовое обозначение фазных проводов. Приведённые в таблице цвета являются общепринятыми в эксплуатации.
    3. ↑ Согласно ПУЭ при переменном трёхфазном токе: шины фазы А обозначают жёлтым цветом, фазы В — зелёным, фазы С — красным цветами (по алфавитному порядку начальных букв в названии цветов: Ж, З, К)

    wikipedia.org

    Источник: https://ElektroMaster.org/tryohfaznaya-sistema-elektrosnabzheniya-v-tom-chisle-markirovka-provodov.html

    Конструкция

    Конструктивно все типы проводов СИП содержат жилы, выполненные в определенной форме с заданным количеством, одна из которых может выполнять функции несущей струны для линии.

    По типу они различаются таким образом:

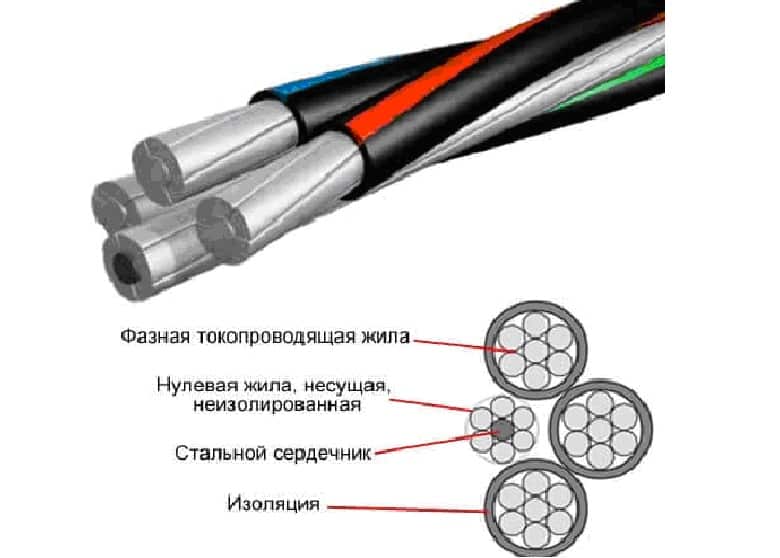

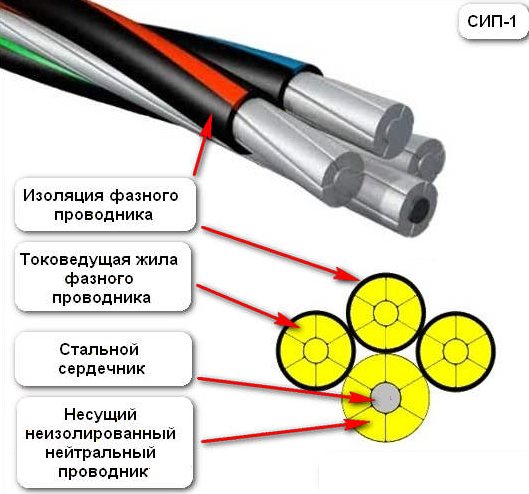

    • СИП-1 – четырехжильный провод, в котором каждая из жил представлена скрученными друг относительно друга проводниками. В данной марке СИП три из них предназначены для трех фаз и оснащены термопластичной изоляцией, а четвертая для нулевого вывода, но она не изолирована. В нулевом проводнике центральная проволока выполнена из стали и является несущей. При наличии в конце маркировки буквы А (СИП-1А), нулевой вывод будет оснащен изоляцией.

      Какова цвета фазы провода сип
      Рис. 1: конструкция провода СИП-1

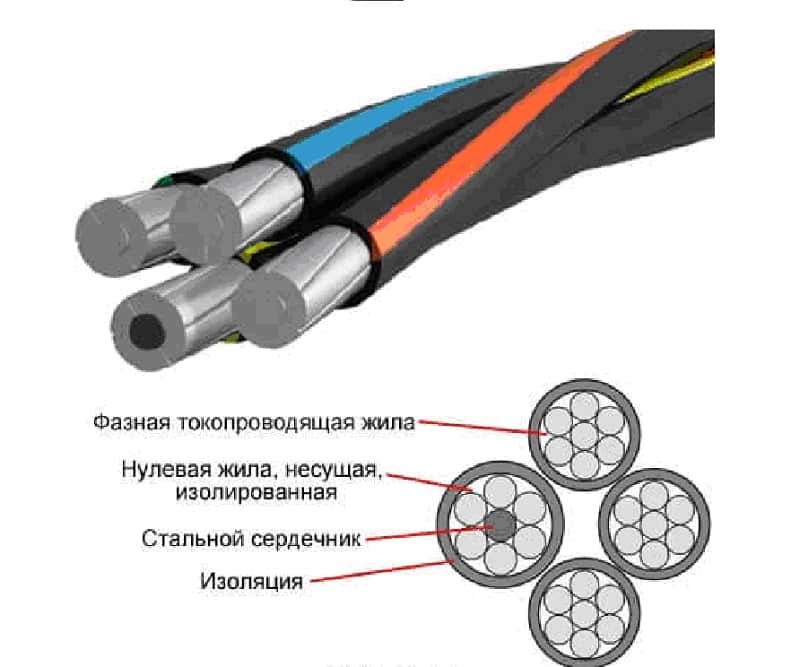

    • СИП-2 – такой же четырехжильный вариант, как и предыдущий, с единственным отличием в том, что нулевой провод имеет изоляцию. В классическом исполнении нулевая жила изолируется термопластичным полиэтиленом, а в марке СИП-2А сшитым полиэтиленом, так же как и фазные. Второй вариант применяется для участков с значительным воздействием атмосферных факторов. Как и предыдущая марка, этот СИП используется в линиях до 1 кВ.

      Какова цвета фазы провода сип
      Рис. 2: конструкция провода СИП-2

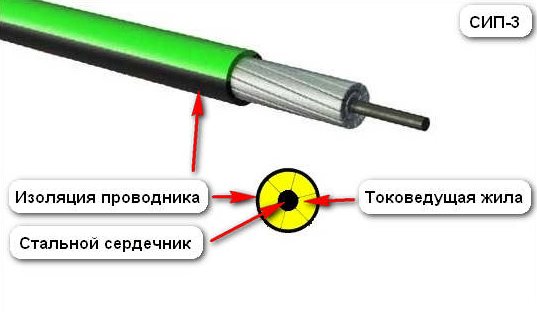

    • СИП-3 – в отличии от предыдущих марок, представляет собой одножильный вариант токоведущего провода. Конструктивно в центре этого СИП находится стальная несущая проволока, которая окружена алюминиевыми токоведущими жилами. Применяется в высоковольтных линиях напряжением 6 – 35кВ для прокладки фаз на большие расстояния.

      Какова цвета фазы провода сип
      Рис. 3: Конструкция провода СИП-3

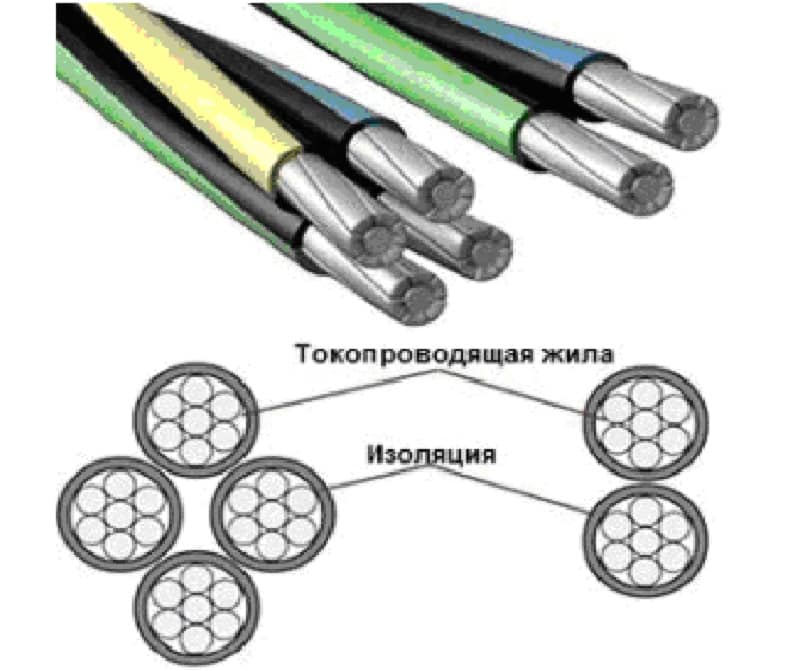

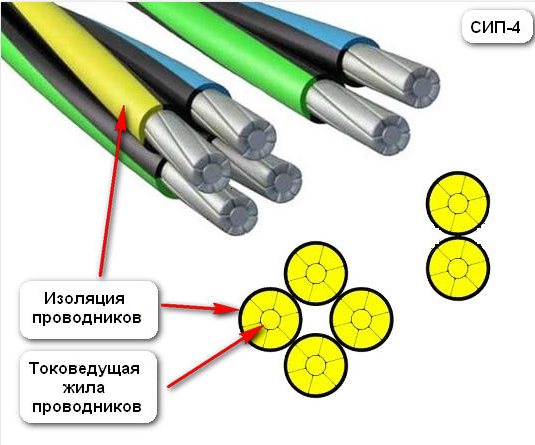

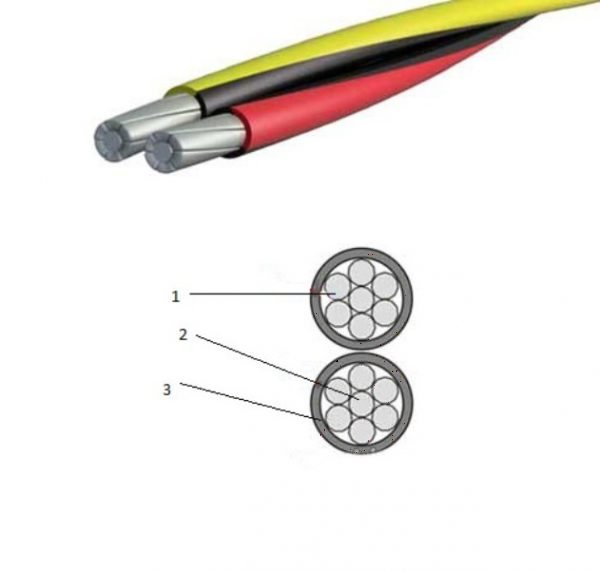

    • СИП-4 – представляет собой парную систему, в которой каждая жила имеет свою пару, но, в отличии от предыдущих, у нее отсутствует несущий элемент и нулевой провод. Поэтому такая марка не может применяться для монтажа линий, так как существует вероятность ее разрыва при воздействии ветровых нагрузок. В качестве изоляции здесь применяется термопластичный полиэтилен. Существует вариант марки с буквой Н (СИП-4Н), которая свидетельствует о том, что токоведущие элементы изготовлены из сплава алюминия, если буква Н отсутствует, в конкретной марке используется чисто алюминиевая проволока.

      Какова цвета фазы провода сип
      Рис. 4: Конструкция провода СИП-4

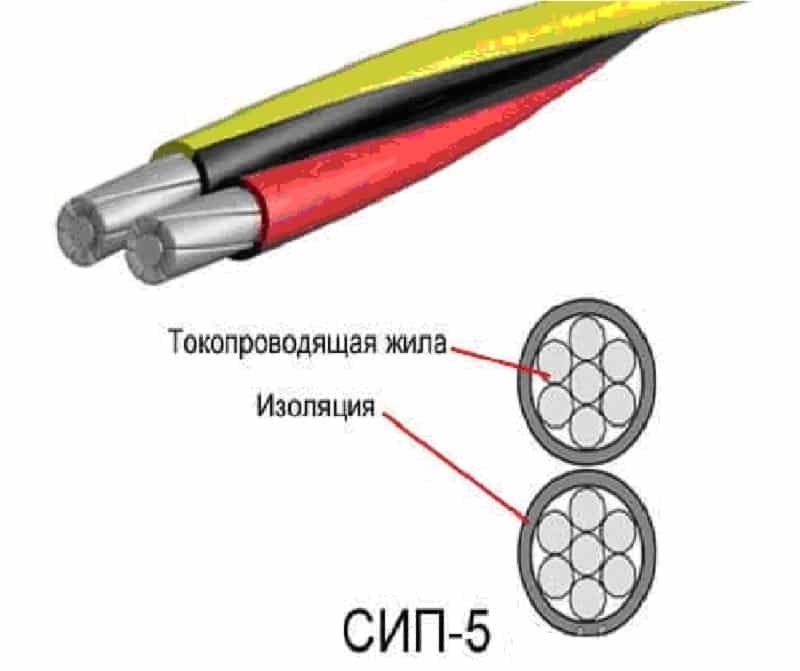

    • СИП-5 – полностью идентичен с предыдущей маркой – также имеет парное число жил и не содержит нулевого провода с несущим элементом. Единственным отличием является тип изоляции, покрывающей проводники, в марках СИП-5 и СИП-5Н это сшитый полиэтилен, который позволяет повысить рабочий температурный предел до 30%.

      Какова цвета фазы провода сип
      Рис. 5: конструкция провода СИП-5

    Читать также: Как определить теплопроводность материала

    Цветовое обозначение жил по ПУЭ

    ПУЭ 7 (Правила устройства электроустановок) в плане цветовой и цифровой идентификации изолированных либо неизолированных жил проводников в пункте 1.1.29 опирается на ГОСТ Р 50462. Называется этот документ соответствующим образом: «Идентификация проводников посредством цветов и буквенно-цифровых обозначений».

    Внимание! По ГОСТ Р 50462 для окраски изоляции могут быть использованы только следующие цвета: черный, белый, бирюзовый, коричневый, розовый, красный, серый, оранжевый, фиолетовый, желтый, синий (светло-синий, голубой), зеленый. При этом одинаковая цветность изоляционного покрытия (или определенная комбинация цветов) должна соблюдаться по всей длине жилы.

    Желтый цвет с зеленым должны использоваться только совместно в виде желто-зеленой расцветки. Выполнять идентификацию допускается также с помощью цветных меток. Делать это лучше по всей длине токопроводящей жилы. Маркировать цветом неизолированные проводники необходимо в местах соединений и на концах.

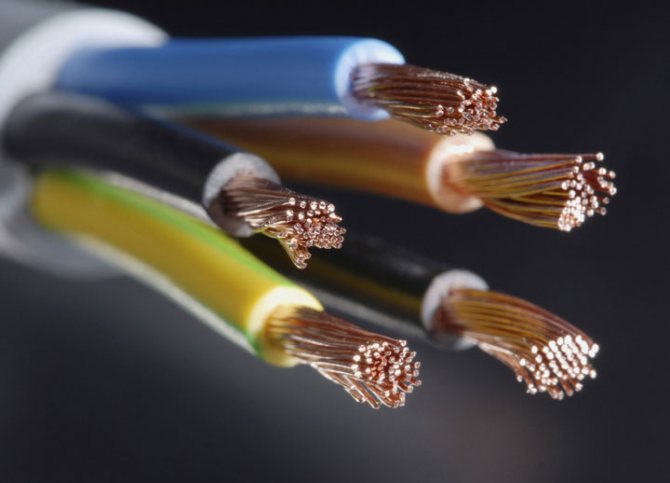

    Принятая маркировка по цвету в цепях переменного тока

    В однофазных цепях фазу предпочтительнее идентифицировать коричневой окраской. В трехфазных для обозначения фазных проводников рекомендуется использовать следующую расцветку:

    • фаза 1 (Ф1 или L1, А) – коричневая;
    • фаза 2 (Ф2 или L2, В) – черная;
    • фаза 3 (Ф3 или L3, С) – серая.

    В распределительных устройствах (РУ) разным фазам по ПУЭ соответствуют шины такой окраски:

    • фаза 1 – желтая;
    • фаза 2 – зеленая;
    • фаза 3 – красная.

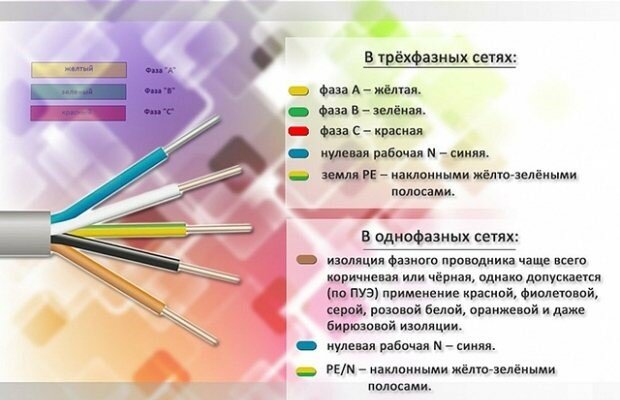

    Цветовая маркировка изоляции жил проводов и кабелей: ПУЭ и реальность

    Кроме рекомендованных цветов, в качестве фазных токопроводящих жил используют проводники с другой окраской:

    • розовый;
    • красный;
    • белый;
    • бирюзовый;
    • фиолетовый;
    • оранжевый.

    Внимание! В целях идентификации нейтрали (нулевого проводника, N) регламентируется использовать жилу, имеющую синее (голубое) изоляционное покрытие. Защитные проводники, служащие для повышения уровня электробезопасности, обозначаются в общем случае РЕ и имеют двухцветную желто-зеленую окраску (в цепях переменного и постоянного тока). Такая комбинация цветов не используется в других целях.

    ГОСТ Р 50462 предписывает, чтобы любые 1,5 см изоляции по всей длине защитного проводника были окрашены одним из цветов не меньше, чем на 30 %, но не больше, чем на 70 %. А оставшуюся поверхность должен покрывать другой.

    В качестве защитных проводников PEN-типа (объединяют в себе функции нейтрали и заземляющей жилы) могут использоваться проводки с изоляционным покрытием двух видов:

    • желто-зеленым;
    • синим.

    В первом случае при монтаже токопроводящих проводков PEN-типа необходимо дополнительно маркировать (в местах соединений и по концам) синим, а во втором наоборот – желто-зеленым. Провода с синей изоляцией также могут в однофазных и трехфазных цепях выполнять функции заземленных фазных проводников.

    Цепи постоянного тока

    В сетях постоянного тока принято в качестве положительной полюсной жилы (+) использовать проводки с коричневой изоляцией, а для отрицательной (-) – с серой. Средний проводник (жила, соединенная со средней точкой в цепи постоянного тока) принято обозначать синим.

    Для заземленных положительных и отрицательных полюсных проводников предпочтительным выступает также синий цвет. Чтобы не путать их со средним проводником, понадобится при монтаже использовать дополнительно буквенно-цифровые обозначения. Они наносятся по краям и в местах соединений.

    В распределительных устройствах сети постоянного тока положительным проводникам соответствуют красные шины, а отрицательным – окрашенные синим. При наличии средней рабочей шины (М) ее окрашивают в голубой.

    Условия прокладки

    В связи с тем, что для прокладки СИП не требуется никаких особых навыков, его можно выполнить и в домашних условиях, и собственными силами предприятия без привлечения специализированной организации. Прокладка может осуществляться как на опорах, так и на конструктивных элементах зданий и сооружений. Как правило, крепление к стенам выполнить куда проще, чем на отдельно стоящей опоре.

    Поэтому рассмотрите, условия монтажа провода СИП на железобетонных опорах:

    • Так как самонесущий изолирующий провод имеет оболочку с изоляцией, важно обеспечить подвешивание, которое исключает повреждение диэлектрического слоя. Для этого устанавливаются пластиковые ролики, захваты и коуши, по которым провод может беспрепятственно перемещаться.
    • В процессе прокладки запрещено волочить СИП по земле или веткам деревьев, так как те могут повредить его изоляцию.
    • Для стыкования разных участков СИП используются герметичные зажимы прокалывающего типа. Благодаря такой конструкции можно осуществлять отвод линии от уже существующей даже под напряжением.
    • Перед фиксацией на опоре провод СИП обязательно должен вытянуться через подвижный элемент (для марок СИП от 1 до 3 при помощи динамометра до установки нормируемой нагрузки). После вытяжки его закрепляют в точках фиксации.

    Читать также: Ручной бур для почвы

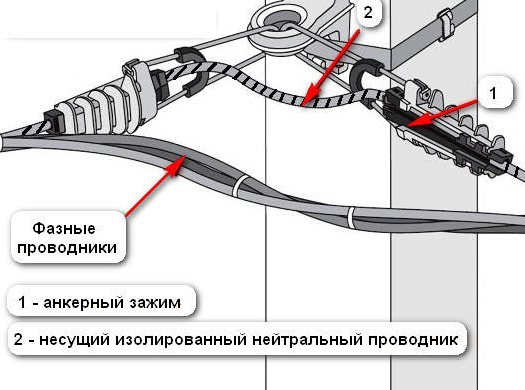

    Все крепежные детали имеют заводское изготовление, поэтому их можно найти в комплекте с самонесущим изолирующим проводом, что значительно упростит задачу.

    Какова цвета фазы провода сип
    Рис. 6: Пример крепления провода СИП на опоре

    Два вопроса Синий фаза. чёрный ноль. Проводим свет почти на халяву.

    Доброго времени суток. с вашего позволения чуть отступлю от темы.

    С братом-соседом решили САМОСТОЯТЕЛЬНО провести электричество на свои участки. Брат убедил что по новым законам обязаны за 550 руб. предоставить 15 кВт Всякие конторки берутся за 50 т. руб провести свет на участок. но мы решили сэкономить.

    В мосэнерго получили бумажку за 550 руб. в магазине купили счётчик, ящик на столб, автоматы, СИП4, 15 метров. — бюджет 6 т.руб. Так как основная линия проходит по противоположным участкам то нам пришлось на двоих поставить один столб чтобы перебросить СИП через дорогу. (+5 т.руб на каждого) если бы свет проводила контора то стоимость столба прибавили обязательно.

    Ящики со счётчиками я собрал сам и повесил их на свой столб, а вот два кабеля СИП4 через дорогу на наш столб бросили шабашники которые ставили столб. А ТЕПЕРЬ ПРО СИНЮЮ ФАЗУ и ЧЁРНЫЙ НОЛЬ. Пришло время заводить СИП4 в наши ящики. Смотрю на кабель 4 жилы с зеленой полосой, красной, синей и один без полос т.е полностью чёрный. Я без всякого сомнения решил что синим должен быть НОЛЬ. но брат ввёл меня в сомнения (он в электрике не шарит) позвонили шабашникам которые ставили столб они в один голос НОЛЬ_ЧЁРНЫЙ. т.е без маркировки! В итоге нолём стал чёрный, теперь ждём инспектора который должен принять выполнение Тех.условий. т.е. проверить как мы всё смонтировать и потом подключить вторые концы СИПа.

    1. Действительно ли на СИП ноль чёрный? синий фаза?
    2. Можно ли вешать ящики на столб если столб личный?
    3. Какие разводы ждать от инспектора? Спасибо за любой комментарий.

    Источник: www.mastergrad.com

    Применение, преимущества и недостатки

    За счет наличия изоляции СИП имеет достаточно широкую сферу применения. Наиболее часто он используется для ввода электричества в здание, а благодаря внешнему слою изоляции, дополнительные меры и приспособления при прохождении стен не требуются. Также самонесущий изолирующий провод может применяться для местной разводки сетей по территории объекта или при подключении абонентов к линиям энергоснабжающей организации. Отдельной сферой применения СИПа являются магистральные линии, которые обеспечивают электроснабжение целых поселков или распределительных подстанций.

    В сравнении с другими марками кабельно-проводниковой продукции СИП обладает рядом преимуществ, а именно:

    • У провода СИП значительно меньше реактивное сопротивление, в сравнении с голыми проводами;
    • Не требует установки дополнительных изоляторов в местах крепления к опорам, стенам и при вводе в здание за счет наличия изоляционного слоя;
    • Занимает меньше места в пространстве за счет того, что провода собраны вместе;
    • Не подвержен коррозионному разрушению за счет наличия защитного слоя;
    • Не боится перехлестывания смежных фаз при сильных ветровых нагрузках;
    • Затрудняет незаконный отбор мощности посредством наброса на провода;

    К недостаткам провода СИП следует отнести больший вес погонного метра, из-за чего пролеты нужно уменьшать и ставить опоры чаще. А также необходимость обустройства дополнительной изоляции для определенных категорий помещений и потребителей.

    Основные производители

    Чтобы избежать неприятностей при покупке провода или кабеля, следует обращать внимание не только на основные параметры изделия, но и на его производителя. Так как некачественные модели могут иметь меньшее сечение, низкую устойчивость диэлектрика к различным типам воздействия и т.д. Если вы уже приобрели самонесущий изолирующий провод и не уверенны в его качестве, проверьте, соответствует ли сечение заявленному в паспорте. Как определить сечение в домашних условиях, рассказано в соответствующей статье – https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.

    Если вы только собираетесь купить СИП, обратите внимание на таких изготовителей:

    • Камский кабель;
    • Рыбинсккабель;
    • ГК «Севкабель;
    • Москабель.

    Используя провода вышеперечисленных заводов, вы можете быть уверены в их соответствии заявленным характеристикам.

    Какова цвета фазы провода сип

    Самонесущий изолированный провод (так расшифровывается аббревиатура СИП) на рынок электротехнических товаров России впервые попал из Финляндии (производитель Nokia Cables) и Франции (компания Alkatel). Классическая кабельная продукция значительно отличается по конструкции и техническим параметрам от провода СИП.

    Провода СИП нашли применение в сетях до 1000 вольт и свыше — до 35 кВ, его применяют для магистральных линий и ответвлений. Используя провод этого вида, производят ввод в жилые дома и промышленные здания.

    Обозначение цветом

    При маркировке используют краску, устойчивую к ультрафиолетовому излучению. Иначе она под воздействием солнечного света быстро придет в негодность. Чтобы исключить проблемы в монтаже цветовые полосы дублируют (заменяют) выдавленной, тисненной буквенно-цифровой маркировкой провода СИП вроде B1, B2, B3 для дополнительных жил под освещение.

    Правила:

    • цветовые полосы наносятся шириной более 1 мм;
    • самонесущий нулевой провод красят в синий (голубой) цвет;
    • фазы обозначают разными оттенками (например, красный, желтый, зеленый).

    Методика цветовой маркировки провода СИП имеет то же назначение, что и для остальных видов кабельной продукции. Задача упростить монтаж, исключить ошибки при прокладке, обслуживании независимо от исполнителя.

    Электропровод российского производства

    С конца ХХ века отечественная промышленность ( и «Севкабель») показала первую электропроводную продукцию. За короткий временной промежуток провод СИП стал популярным как в быту, так и на производстве. Этому способствовали его технические параметры эксплуатации.

    Специалисты утверждают, что себестоимость этого провода в целом больше на 25%, чем стоимость на производстве провода без изолированного покрытия, но прочность СИП выше на 70%. Правительством России принята программа, по которой предприятия РАО ЕЭС России переводятся на электроснабжение посредством эксплуатации СИП-провода, воздушным или иным способом.

    Кабель этого вида занимает первую позицию, когда необходимо распределить или трансформировать электрическую энергию. В сетях до 1000 вольт (бытовые потребители) используются СИП марки 1 или 5, для линий трансформации электроэнергии до 20 кВ — СИП марки 3. На территории РФ СИП-провод применяют для трансформации и ответвлений электрической энергии, подключения объектов потребления электроэнергии.

    Коротко о главном

    Кабели марки СИП это следующее поколение проводов для воздушных линий электропередач, значительно повышающие эффективность их работы. В бытовом применении используется в основном при прокладке линий от трансформатора до потребителя и изготовления ответвлений от них. Одним из главных преимуществ при использования является простота монтажа и эксплуатации, что позволяет управляться с ним человеку без особого опыта подобных работ. Но в любом случае надо помнить, что все манипуляции по подключению электропроводки к сети должны осуществлять квалифицированные электрики.

    Источник: yaelectrik.ru

    Свойства, характеризующие СИП

    Быстрое распространение провода марки СИП получили за счет следующих характеристик:

    1. Эксплуатация кабеля с изоляцией снизила расходы на его обслуживание на 80%. Провод этого вида имеет надежность в бесперебойной передаче электрической энергии к объекту потребления. Самонесущий кабель с изоляцией исключает возможность короткого замыкания, возникающего из-за климатических условий (снег, наледь, обрывы провода поваленными ветром деревьями).
    2. Снижение затрат в процессе монтажа линий трансформации электроэнергии, уменьшение охранной зоны.
    3. В мегаполисах разрешается делать монтаж линий по фасаду зданий и сооружений. Электропровод может обойтись без дорогостоящих работ по монтажу. Линии «воздушной» трансформации электроэнергии могут совмещать передачу высоковольтного, низковольтного напряжения, а также монтировать на них кабели связи.
    4. Значительно снижаются на «воздушке» (ВЛ) потери, если происходит замена стандартных проводов на самонесущий кабель. Простота монтажа и возможность подключения новых объектов потребления энергии без потери напряжения для действующих абонентов.
    5. Повышенная стойкость электрокабеля марки СИП к возгоранию из-за его конструкции и невозможности короткого замыкания.
    6. При применении провода этого вида для силовых линий становится меньше незаконных подключений, уменьшаются потери электрической энергии. Значительно экономятся деньги на ремонт кабеля.

    Читать также: Как определить где фаза а где ноль

    Как устроен кабель СИП

    Маркировка СИП показывает на его внутреннее строение, расшифровка объясняет общий принцип — скрученные алюминиевые жилки, сверху покрытые прочным полиэтиленом, имеющим светостабилизирующее свойство, которое препятствует воздействию на провод ультрафиолетовых лучей.

    Какова цвета фазы провода сип

    Строение электропровода СИП:

    • (1) — элемент, проводящий ток;
    • (2) — сердечник провода из стали;
    • (3) — оболочка из полиэтилена, имеющего повышенную прочность.

    Кабель СИП номер 3, фазный, производится из алюминиевых скрученных жилок, сердечник кабеля стальной, имеющий круглую форму, количество жилок (алюминиевых проволок) изготавливается по норме ТУ для каждой марки. См. фото ниже:

    Какова цвета фазы провода сип

    В конструкции электропровода сип может применяться алюминиевая несущая жила, ее не применяют в конструкциях СИП-3, СИП-4, СИП-5:

    Какова цвета фазы провода сип

    Фазный провод всегда закручивают по часовой стрелке вокруг «нулевого» провода.

    Какова цвета фазы провода сип

    Технические характеристики кабельных линий провода СИП и ВЛ зависят от его исполнения:

    • марка СИП(Н) — в конструкции применяется изоляционный материал, стойкий к горению;
    • марка СИП(Г) — в электрическом кабеле этой конструкции используется водоотталкивающая изоляция;
    • конструкция СИП(НГ) говорит о сшитом полиэтилене в оболочке электропровода, имеющего стойкость к горению и проникновению воды.

    В современной энергетике кабель СИП применяют по радиальной схеме распределения электроэнергии. Аббревиатура СИП (х) показывает, что (С) — самоподдерживающий, (И) — изолированный, (П) — провод, (х) — марка конструкции: провод СИП-1, 1А, СИП-2, провод СИП-2а, 3,4,5.

    Марки провода

    Конструкция изделия и материалы, применяемые для изготовления, разделяют самонесущий изолированный провод на такие основные виды:

    • Маркировка СИП-1 указывает, что кабель имеет алюминиевые жилы, изолированные ПЭТ оболочкой. Изолирующее покрытие устойчиво к УФ лучам. Присутствующая нулевая жила бывает в двух исполнениях: с изоляцией и без нее. Марка СИП-1А идет с изолированной жилой, на что указывает маркировка буквой А;
    • Марка СИП-2 имеет идентичную конструкцию, только отличается изоляционным материалом. Кабель, в частности фазные жилы, покрыты сшитым ПЭТ. Нулевая жила идет голой или изолированной, на что указывает маркировка буквой А, например, СИП-2А. Кабель этих марок применяют при монтаже ЛЭП до 1000 вольт. Причем его используют как для натяжки основных линий магистрали, так и для изготовления ответвлений к постройкам. Такие провода предназначены для регионов с холодным и умеренным климатом. Подойдет для дачи, если используется 380 вольт. По ГОСТ, каждый тип провода выдерживает определенную длительную температуру нагрева. Марка СИП-1(А) выдерживает до 70 о С, а собрат СИП-2(А) – 90 о С. Монтируя кабель, надо соблюдать минимально допустимый радиус изгиба. Правила гласят, что он равен не мене 10 наружным диаметрам кабеля.
    • Одножильный провод СИП 3 имеет особую конструкцию, состоящую из стальной сердцевины, оплетенной алюминиевой проволокой. Оплетка изготовлена не из чистого алюминия, а из сплава AlMgSi. Сверху провод изолирован сшитым ПЭТ, устойчивым к УФ излучению. Одножильный провод СИП 3 применяется при строительстве ЛЭП до 20 кВ. Использование рекомендовано для регионов с тропическим, холодным и умеренным климатом. По ГОСТ, рабочая температура составляет 70 о С, а длительно допустимая температура составляет от –20 до +90 о С.
    • Кабель, маркированный как СИП-4, изготовлен из парных жил без нулевого провода. Нанесенная в конце маркировки буква Н говорит о том, что жилы изготовлены из сплава. Отсутствие буквы указывает на исполнение жил из чистого алюминия. Сверху жилы изолированы термопластичным ПВХ, устойчивым к УФ излучению.
    • Марка СИП-5 аналогична по конструкции проводу СИП-4. Отличаются они только изолирующим материалом. Для этой марки изоляция изготовлена из сшитого ПЭТ, что позволяет увеличить длительность допустимой температуры на 30%. Изделия этих марок предназначены для строительства ЛЭП до 2,5 кВ. Их также используют для подвода к зданиям и обустройства освещения улиц. Рекомендован кабель для регионов с холодным и умеренным климатом. Кабеля можно использовать для дачи в качестве ответвления.

    Краткие технические характеристики кабеля СИП разных марок представлены в таблице:

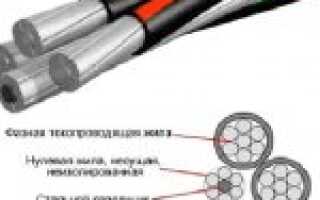

    Конструкция СИП-1

    Провод этой конструкции имеет алюминиевые токопроводящие элементы, оболочка изготавливается из стойкого к световому воздействию полиэтилена. Нулевой элемент конструкции изготавливается из алюминиевого сплава и не изолируется. Конструкция этого вида делается по ГОСТ Р52373 2005.

    Алюминиевые жилы, проводящие ток, имеют округлую многопроволочную структуру, общее число элементов конструкции может колебаться от 1 до 4. Нулевой провод круглой формы не изолируется. В оболочке — сшитый полиэтилен, стойкий к воздействию света. Изолированные жилы маркируются цифрами или ярким цветом.

    Какова цвета фазы провода сип

    Используют этот вид провода для линий передачи электрической энергии номиналом до 0,6 кВ, имеющих частоту 50 Герц. Монтажные организации применяют эту марку провода в качестве ответвлений к подключению объекта потребления электрической энергии. Допускается монтаж кабеля, когда температура среды минус 20 градусов. Кабель выдерживает нагрев до 90 градусов. Гарантия изготовителя провода — до 36 месяцев, гарантия на эффективную эксплуатацию — 40 лет.

    Конструкция СИП-2

    Этот вариант самонесущего кабеля оснащен алюминиевой несущей жилой, имеет правую скрутку, используется для линий до 1000 вольт, для ответвлений в загородных домах на постройки хозяйственного назначения. Кабель выдерживает температурный нагрев от коротко замыкания в оборудовании до 250 градусов. При монтаже необходимо соблюдать изгиб провода, это 10 внешних диаметров провода.

    Какова цвета фазы провода сип

    Когда делается ВЛ с применением СИП-провода, для этих целей обычно используют арматуру, предложенную на рынке разными производителями: зажимы натяжные, зажимы для поддержки, которые используют на промежуточных опорах. Арматура другого назначения — наконечники, зажимы для шин, комплектующие для сетей освещения, арматура, устройства, которые применяются в прокладке линии по фасаду зданий.

    Конструкция СИП-3

    Токоведущая жила кабеля в этой конструкции имеет круглую форму (многопроволочная), провод выполняется по ГОСТ №Р52373 2005 из алюминиевого сплава. Производители этой продукции дают эффективный срок эксплуатации кабеля до 40 лет.

    В качестве оболочки применяется сшитый полиэтилен, имеющий светоотталкивающие свойства. Используется провод в линиях до 20 кВ.

    Какова цвета фазы провода сип

    Провода СИП с изолированной нейтралью

    Эту конструкцию часто называют «французской» — когда несущий нейтральный провод изготавливается с изоляцией. Эту систему характеризует следующая схема: от 1 до 4 проводящих ток жил (алюминий), несущая нейтраль с изоляцией.

    Проводящие ток провода в конструкции скручиваются вокруг нейтрального несущего провода, в качестве изоляции применяется силанольно сшитый полиэтилен, который имеет свойство отталкивать свет и выдерживает температурный нагрев до 90 градусов. Кабель этой конструкции рассчитан на работоспособность при температурном нагреве от короткого замыкания оборудования до 240 градусов.

    Предлагаемая на современном электротехническом рынке продукция имеет много наименований, что у обывателя вызывает сложность выбора. Специалисты всегда рекомендуют внимательно смотреть на качество изоляционного слоя кабеля, его оболочки, из какого материала они сделаны. Каждый провод может характеризоваться работой под разной нагрузкой. Систематизируя информацию по конструкции, видам проводов, можно сделать вывод, что марка кабеля СИП-2 лучше подходит для организации трансформации электрической энергии по магистральному признаку, этот провод используется для отводов от «воздушки». Марка проводов СИП 4 и 5 используется для подключения объектов энергопотребления, для фасадной прокладки.

    Цветовая маркировка проводов однофазной сети

    При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.
    Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.

    Цвета проводов однофазной сети

    • Фазовая линия L — коричневая, черная, красная, серая, белая.
    • Нейтральный провод N — синий
    • Защитный PE — желто-зеленый
    • Изоляция всех проводников кабеля — обычно белого цвета

    Обозначение проводов в электрике

    В электроусетях и установках переменного тока делят провода на 3 типа:

    1. фазный провод — обозначение L (если имеется больше фаз, L1, L2, L3)
    2. нейтральный проводник — обозначение N
    3. защитный проводник — PE

    Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.

    Цвет фазовой линии L

    Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля.

    В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми — синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора.

    В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.

    Цвет нейтральной линии N

    Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.

    Полезное: Программируемый таймер – реле времени на 220В

    N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В.

    В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве.

    Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.

    Цвет защитной линии PE

    Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.

    Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю.

    Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире — это относится в основном к более старой разводке).

    Если в кабеле отсутствует нужный цвет

    Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?

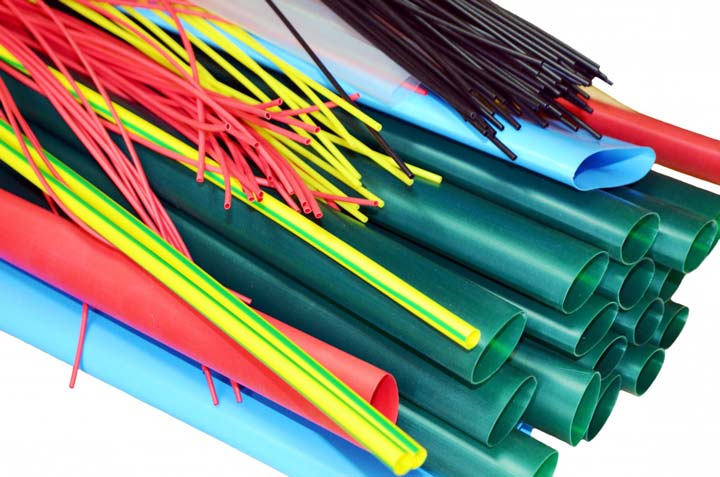

    Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.

    Видео урок по ГОСТ цветам

    25,00Загрузка…

    НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

    Источник: https://2shemi.ru/tsvetovaya-markirovka-provodov-odnofaznoj-seti/

    Ссылка на основную публикацию
