Счетчик Меркурий 201 — это современный однофазный счетчик электроэнергии. Предназначен для использования в жилом секторе для бытового учёта электрической энергии. Является самым распространенным однотарифным счетчиком.

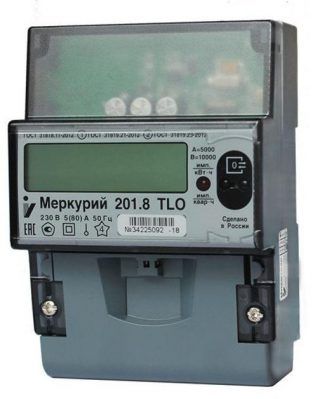

Видео: Как подключить счетчик меркурий 201 8 самому

Дело несложное, если вы хоть немного разбираетесь в электричестве. Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается наиболее распространенным приборов для учета энергии. Счетчики этой марки заменили более устаревшие модели, оснащенные крутящимися дисками. Установка электросчетчика Меркурий 201.8 может быть произведена на дин-рейку, заднюю стенку электрического щита с помощью переходной пластины, которая крепится на дин-рейку. Следует так же учитывать, что с 2015 года переходная пластина не входит в штатную комплектацию электросчетчика Меркурий 201.

Контактные винты необходимо закручивать с достаточным усилием – необходимо обеспечить хороший контакт. Если провод в клемме будет плохо закреплен, это грозит его нагревом, разрушением изоляционного слоя и замыканием. В клеммной крышке электросчетчика предусмотрена перфорация – ее нужно убрать (с помощью кусачек или аккуратно выломать), чтобы крышка плотно прилегала к счетчику. Крышка прикручивается к корпусу. Электросчетчик Меркурий 201 подходит для установки в квартирах, частных домах, гаражных боксах и садоводствах. Гарантия на прибор – 3 года, срок службы электросчетчика Меркурий 201 рассчитан на 30 лет. При замене электросчетчика нужно уведомить энергосбытовую компанию, а после установки нового счетчика – опломбировать его совместно с их представителем. Как правило, это занимает время, кроме того – вам необходимо ждать человека и тратить свое время.

Устройство и принцип работы

В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:

  • клеммная планка с шунтом;
  • электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
  • встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
  • жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).

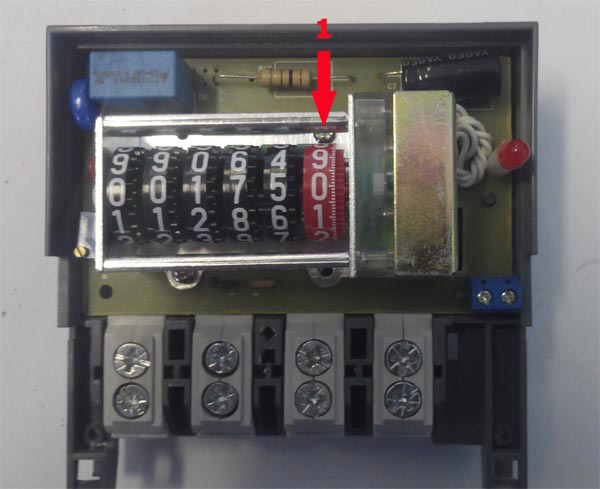

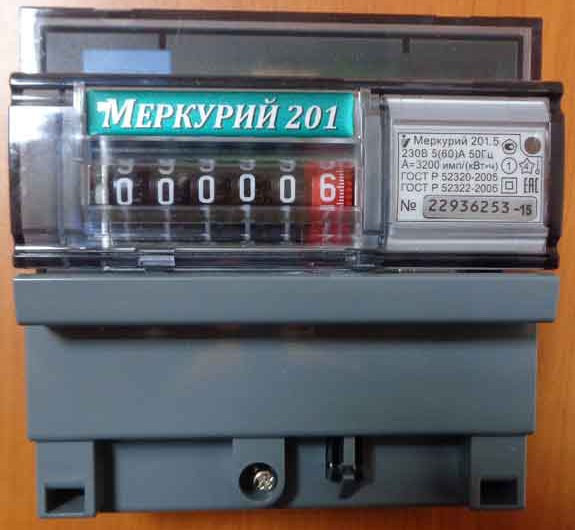

Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой

Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.

Общие сведения

Перед тем как подключить однофазный электросчётчик Меркурий 201, необходимо подробно изучить его устройство, принцип действия, технические характеристики, а также основные преимущества и недостатки. Вся это информация поможет выбрать максимально эффективную модификацию прибора, которая идеально подойдёт для каждого конкретного помещения.

Составные части

Для того чтобы выполнить подключение Меркурия 201, необходимо рассмотреть его составные части. Устройство прибора отличается своей простотой. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок, который видит это изделие в первый раз.

Однофазный прибор учёта электроэнергии состоит из следующих основных узлов:

  1. Пластиковый корпус. Этот элемент конструкции имеет прямоугольную форму, которая характерна для всех модификаций прибора. На основании имеется клеммная и интерфейсная крышки, которые надёжно защищают внутренние детали конструкции от механических и других повреждений.
  2. Крышка корпуса. Она крепится к основанию при помощи двух стандартных винтов и имеет специальное отверстие, которое упрощает процесс снятия показаний с прибора. Кроме этого, через неё можно вести наблюдение за светодиодным индикатором функционирования устройства.
  3. Клеммная колодка. Этот важный элемент состоит из четырёх клемм, которые применяются для подсоединения прибора ко встроенному блоку питания и электросети.
  4. Оптрон. Это приспособление выполняет роль импульсного выхода электросчётчика.
  5. Энергозависимое запоминающее устройство. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.
  6. Оптопорт с функцией электронной кнопки.
  7. Микропроцессор.
  8. Жидкокристаллический монитор. Он располагается в левой части лицевой стороны корпуса и используется для отображения информации о потреблённой электроэнергии. Некоторые модели прибора имеют специальный счётный механизм и барабан, который применяется для тех же целей.

Преимущества и недостатки

Меркурий 201, как и любое другое подобное устройство, имеет несколько важных преимуществ. Благодаря им, прибор учёта пользуется большой популярностью среди потребителей.

При составлении схемы подключения Меркурия 2017, 2018, 2019 или любой другой модификации необходимо учитывать все достоинства электросчётчика и стараться максимально использовать их.

Основными преимуществами считаются:

  1. Прочный корпус. Одним из главных достоинств счётчика является наличие литого корпуса из пластика. Это помогает не только защитить внутренние детали конструкции от негативного воздействия внешних факторов (пыль, жидкость, грязь и прочее), но и уберечь от каких-либо неправомерных действий, направленных на воровство электроэнергии.
  2. Низкая стоимость прибора учёта. Цена Меркурия 201 сравнительно невысокая, что даёт возможность устанавливать его даже людям с небольшими финансовыми возможностями. Несмотря на такую доступность, счётчик довольно качественно собран и позволяет получить максимально точные показания.
  3. Удобство снятия показаний в любое время дня и ночи. Устройство оборудовано качественным жидкокристаллическим дисплеем, на котором отображаются чёткие и крупные цифры. Это помогает не только упростить процесс снятия данных людям, имеющим плохое зрение, но и снизить вероятность допущения ошибки, которая повлечёт за собой передачу недостоверных сведений энергоснабжающей компании.
  4. Лёгкость проведения монтажных работ. Установка и подключение Меркурия 201 считается довольно простым мероприятием. Для успешного выполнения поставленной задачи не нужно обладать большим количеством знаний и опыта подобной работы. Достаточно иметь общее представление о конструкции и способе подключения, чтобы максимально быстро выполнить монтаж своими руками.
  5. Продолжительный период работы. В технической документации к Меркурию 201 указана информация о том, что он может выдавать точные результаты в течение 20 и более лет. Если правильно подключить счётчик и выполнять все предусмотренные профилактические мероприятия, то можно значительно продлить срок его службы.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий 201 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными трудностями, которые осложнят установку и значительно увеличат вероятность поломки.

Среди недостатков выделяются такие:

  1. Большие размеры корпуса. Меркурий 201 довольно габаритный электросчётчик, поэтому для него часто не хватает размеров электрощита. В этом случае мастеру нужно искать или вырезать для него отдельное место. Всё это приводит к ухудшению внешнего вида всей конструкции.
  2. Трудности при опломбировке. Из-за некоторых конструктивных особенностей представителям энергоснабжающей компании сложно поставить пломбу, которая станет допуском к возможности использования счётчика.
  3. Непривлекательный внешний вид. Это отрицательное качество может сказаться на тех потребителях, у которых счётчик учёта электроэнергии расположен в квартире. Прибор достаточно трудно вписать в интерьер, что значительно снижает дизайнерские возможности владельца помещения.

Технические характеристики

Перед тем как разрабатывать схему подключения электросчётчика Меркурий 2015, необходимо ознакомиться с основными техническими характеристиками устройства. Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации.

Основные параметры электросчётчика:

  1. Класс точности показаний. В зависимости от модели устройства он может быть первым или вторым. В этом случае допускается небольшая погрешность измерений, которая будет находиться в пределах от 1 до 2%.
  2. Межповерочный интервал. Этот параметр показывает, какое количество времени прибор может исправно работать и выдавать максимально точные данные. Для всех модификаций Меркурия 201 он равняется 16 годам.
  3. Диапазон рабочих температур. Однофазный электросчётчик будет качественно выполнять свои функции только в тех случаях, когда температура в помещении или на улице не будет опускаться ниже -40 градусов по Цельсию и повышаться более чем до +55. Такая большая величина диапазона позволяет использовать Меркурий 201 не только в квартирах, но и на открытом пространстве. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.
  4. Уровень напряжения. Для всех моделей электросчётчиков рабочим напряжением является стандартные 220 В. Однако, при его незначительных колебаниях в одну или другую сторону (от 210 до 230 вольт), прибор сохранит свою работоспособность и будет выдавать точные данные.
  5. Сила тока. Для большинства разновидностей Меркурия 201 оптимальным показателем будет 5 ампер. Однако некоторые модели способны эффективно работать при 10А. В первом случае максимально допустимая сила тока будет составлять 60А, а во втором — 80 ампер.

Паспорт и инструкция на электросчетчик Меркурий 201.8

Счетчики предназначены для много-тарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.

Техника безопасности

Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током.

Наиболее значимые правила техники безопасности:

  1. Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
  2. Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
  3. Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
  4. Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
  5. Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
  6. Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.

Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.

Документация прибора

Каталог счётчиков – Меркурий: Смотреть

Сертификат: Смотреть

Свидетельство: Смотреть

Описание типа: Смотреть

Монтаж электросчетчика Меркурий 201

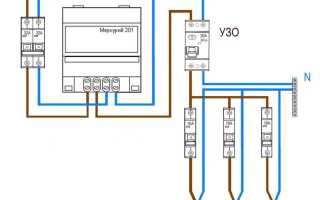

Подключение счетчика Меркурий 201 в электрощите осуществляется согласно схеме, рассмотренной выше или напечатанной в технической документации, прилагающейся к устройству. Монтаж электросчетчика в щите производится на DIN-рейку с использованием специальной крепежной планки, но мы рассмотрим этот процесс без привязки к распределительному щитку. В качестве образца возьмем прибор учета с механическим индикатором количества потребленной электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 размещена на внутренней стороне крышки устройства, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым этапам, которые будут описаны ниже.

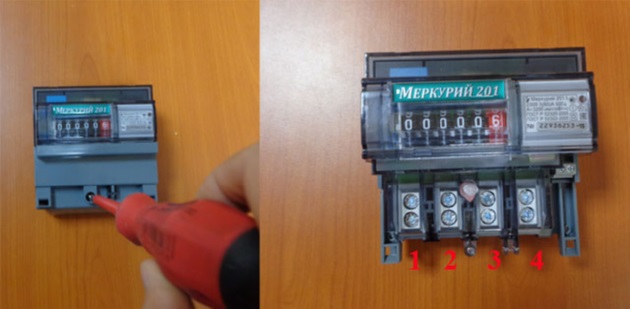

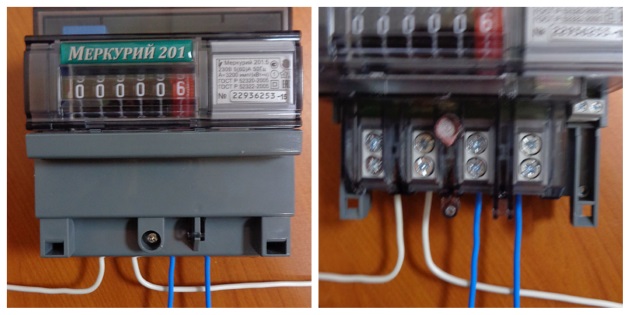

  1. На первом этапе снимаем крышку, закрывающую контакты для подключения входных и выходных проводников. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Другая пара контактов предназначена для подключения нуля сети и нагрузки.

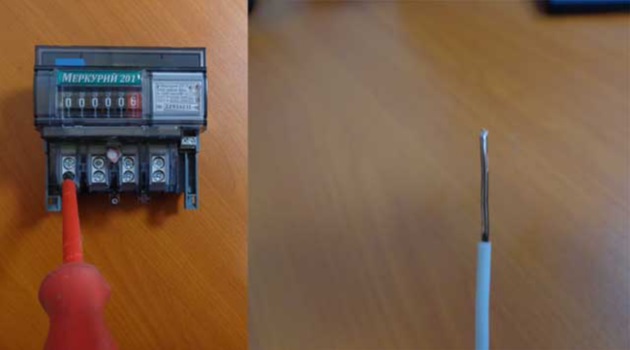

  2. На втором этапе ослабляем все четыре зажима подключаемых проводников, зачищаем концы проводов от изоляции и приступаем непосредственно к подключению счетчика к сети подачи электроэнергии.

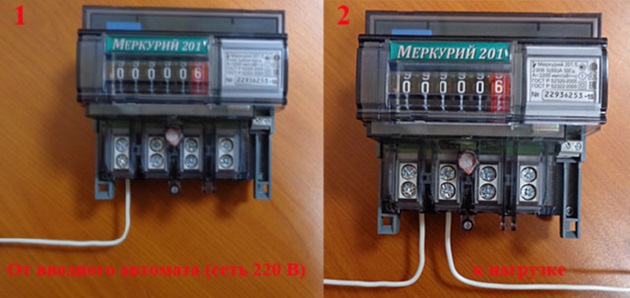

  3. Первыми подключаем фазные проводники от питающей сети и нагрузки. Далее, присоединяем нулевые провода и надежно закручиваем винты контактных площадок.
  4. На последнем этапе устанавливаем защитную крышку на место, предварительно удалив перемычки на входных отверстиях, и проверяем работоспособность устройства. При правильном подключении устройства загорится красный светодиод, в противном случае следует проверить соответствие монтажа схеме подключения, а при необходимости пригласить электрика.

Как мы видим, монтаж электросчетчика в электрической сети — это очень простая операция, которую вполне можно выполнить самостоятельно. Но следует заметить, что если вы смогли выполнить монтаж счетчика Меркурий 201 собственными руками, то после этого необходимо пригласить представителя поставщика электроэнергии для проверки качества установки прибора учета и его опломбирования.

Важно! Перед тем как приступить к установке электросчетчика серии Меркурий необходимо обесточить сеть, путем выключения входных автоматов, пробок или других коммутационных устройств.

Технические характеристики

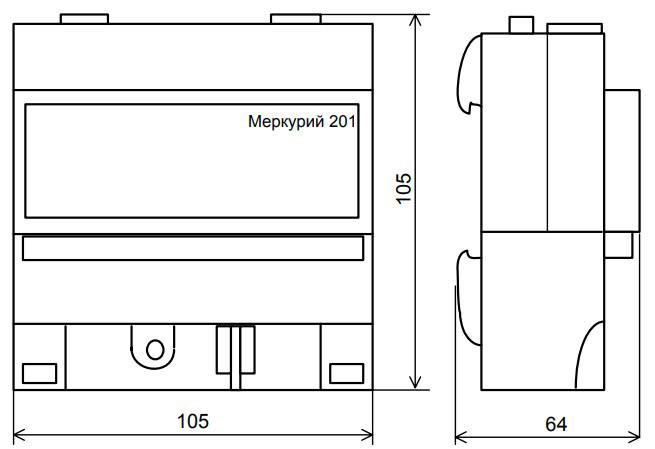

Габаритные размеры счётчика – Меркурий 201

Видео по теме

Хорошая

Гарантия на прибор

Изготовитель принимает продукцию на гарантийный ремонт, если на протяжении 3-х лет от дня установки или после 42 месяцев от даты производства произойдёт отказ, обусловленный заводским браком.

Потребитель или торговая организация, предоставляющая изделие для гарантийного обслуживания, должна приложить паспорт аппарата. Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства.

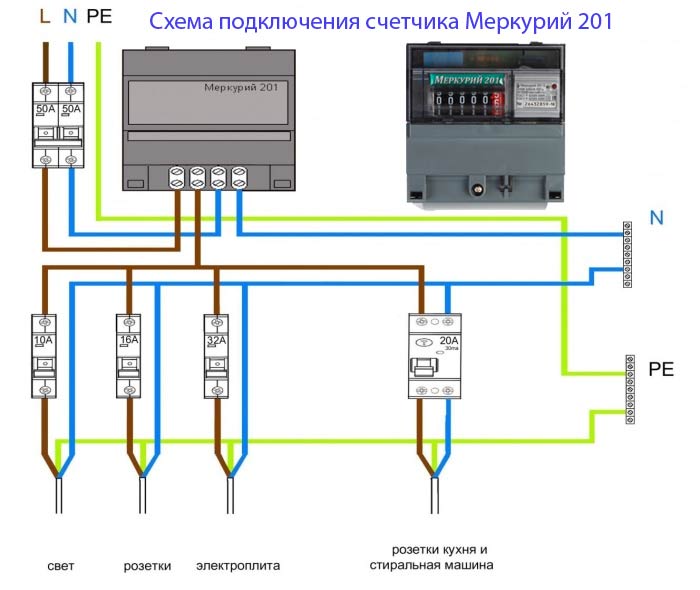

Схема подключения счетчика Меркурий 201

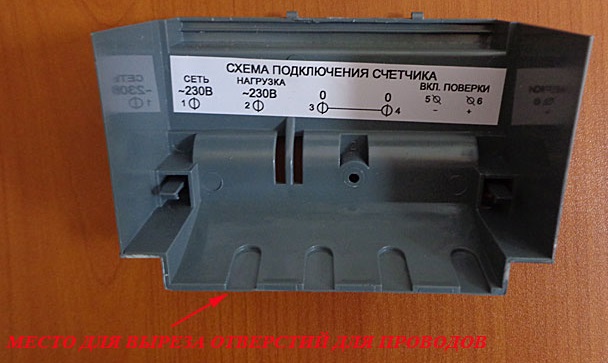

Схема подключения указа на внутренней стороне крышки самого счетчика.

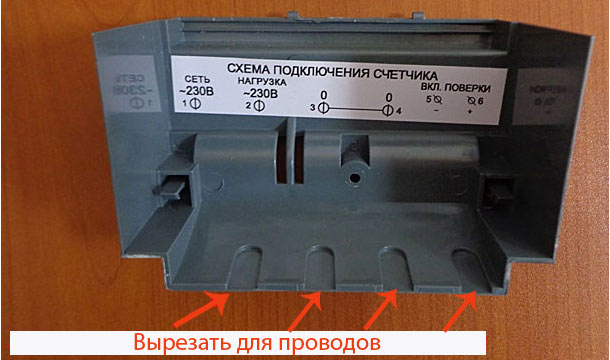

Фото крышки счетчика Меркурий 201

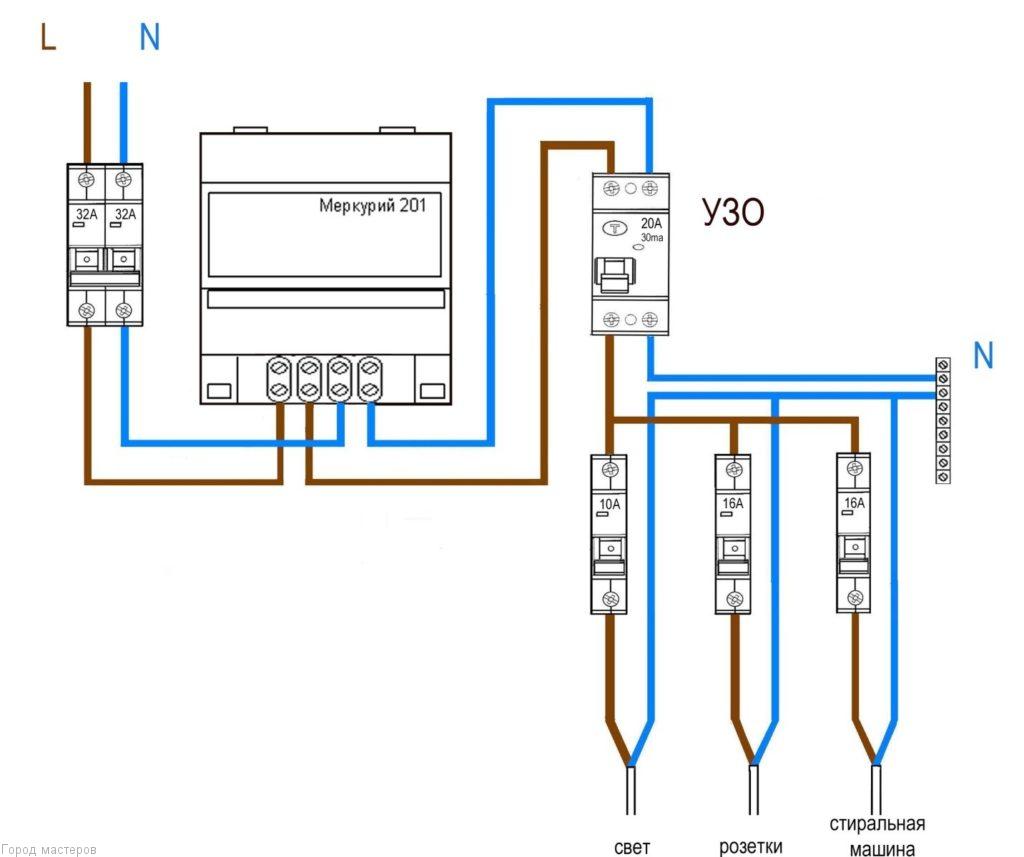

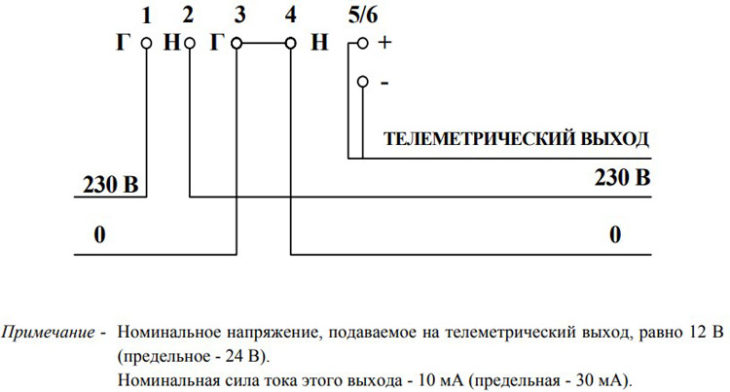

Схема подключения счетчика электроэнергии Меркурий 201

Отзывы пользователей

Очень нравится то, что такой прибор можно устанавливать как внутри здания, так и снаружи. Он прост в использовании, стоит совсем недорого, устанавливается быстро, места занимает мало. Если планируете устанавливать его на улице, советую закрыть его специальным щитком с дверцей, чтобы счетчик смог выдерживать серьезные температуры.

Хороший, добротный прибор, который точно определяет расходуемую электроэнергию. Особенно могу подчеркнуть то, что здесь нет каких-то замысловатых схем установки и пользования, поэтому с ним разберется даже неопытный в этом деле человек.

Могу порекомендовать этот счетчик, так как, в первую очередь, он очень недорогой, можно сказать, даже дешевый. Модель проста в применении, удобна, но покупать советую только в управляющих компаниях. Не советую устанавливать его самостоятельно, лучше заплатите специалисту, он все сделает быстро и без ошибок.

Замена батарейки

Автономное питание устройства установлено внутри, под основной крышкой корпуса. В зависимости от исполнения данной конструктивной детали, она снимается после выкручивания двух винтов или освобождения защёлок.

Батарея рассчитана на срок действия не менее величины межповерочного интервала, поэтому должна меняться в процессе поверки. Крышка корпуса опломбирована, поэтому у пользователя не получится самостоятельно добраться до элемента питания.

После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов.

Можно ли сэкономить

Изделие допускает экономию электроэнергии, если потребитель разумно использует энергетические ресурсы и подключает приборы, отличающиеся экономичными показателями. Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.

Подключение счётчика

Перед подключением аппарата подача электричества отключается. Изделие монтируется на ДИН-рейку, снимается крышка клеммной коробки, подключаются провода, согласно схеме, представленной в паспортной документации. Дополнительно схема выполнена на крышке клемм.

Схема подключения счётчика – Меркурий 201

Для моделей с ЖКИ и модемом потребуется дополнительная настройка программного обеспечения изделия.

К выполнению работ допускается электромонтёр с группой электробезопасности от третьей и выше.

После подключения производится соответствующая запись в графе паспорта о вводе электросчётчика в эксплуатацию.
