Инструкция ввода электричества в дом: советы специалистов по безопасному подводу электросети своими руками (видео урок + 150 фото)

Способы подключения к электрической сети

Для того, чтобы ответить на вопрос: как правильно ввести электричество в дом? Необходимо разобраться в тонкостях данной работы.

Для монтажа электропроводки применяют следующий способы:

  • Воздушная линия.
  • Подземная линия.

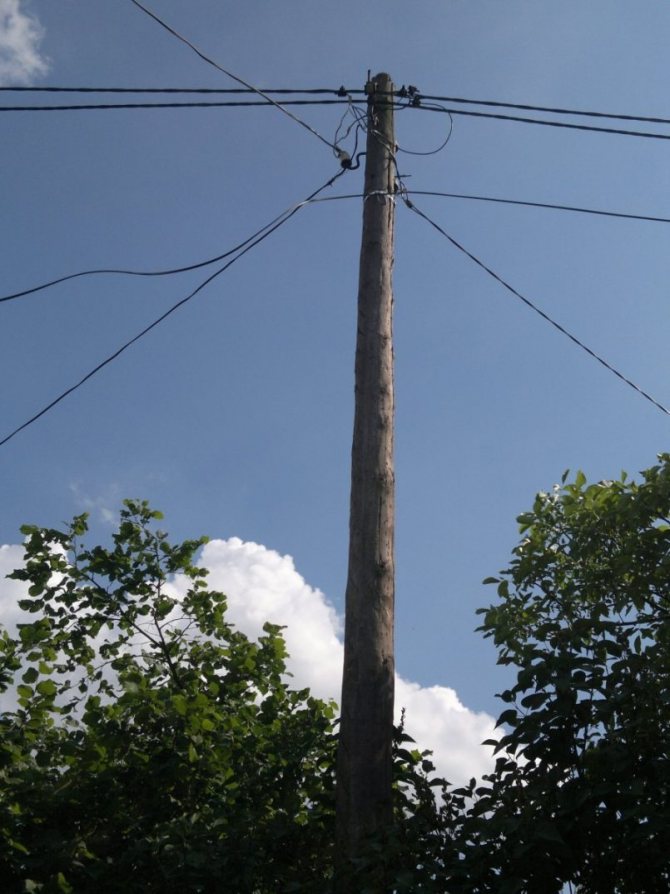

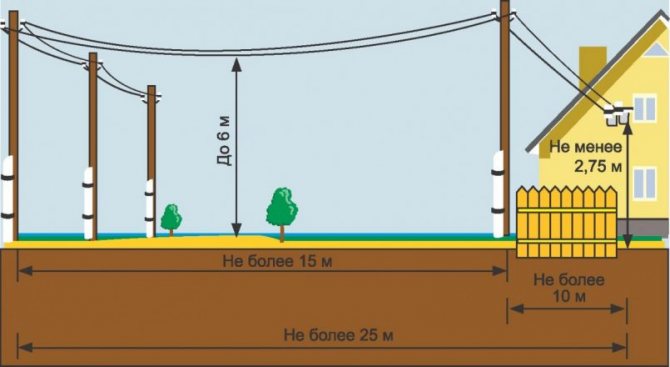

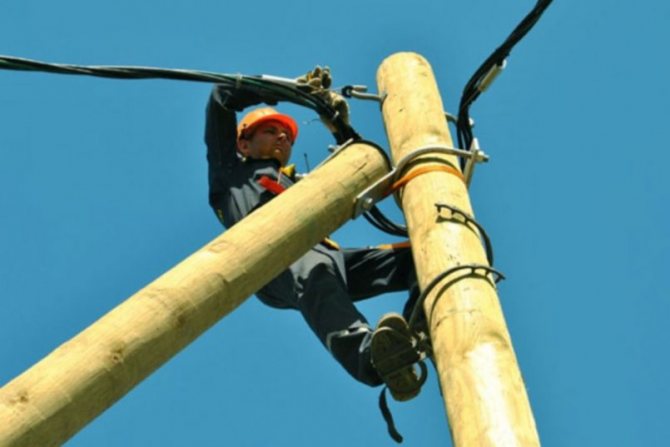

Первый вариант является более распространенным и связано это с устройством электрических сетей. Такой метод требует минимум затрат и позволяет производить визуальный контроль состояния кабеля.

Доступ к элементам, находящимся под напряжением невозможен без специального оборудования благодаря расположению на высоте. Кроме этого, установить опору, в случае необходимости, гораздо проще и выгоднее, нежели делать подземную линию электросети.

Второй вариант применяется очень редко и обусловлен он невозможностью установки воздушной линии. Подземная линия используется при неблагоприятном климате: ветрах, снегопадах, обледенении проводов.

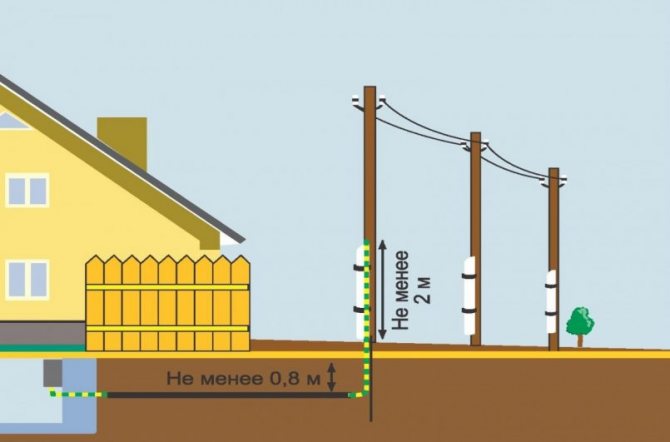

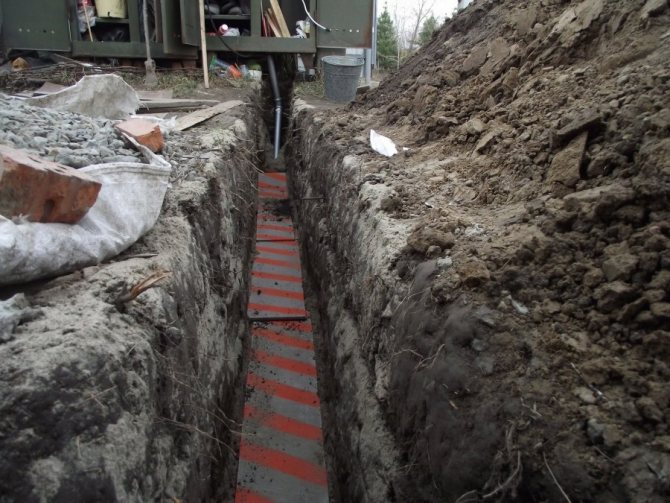

Прокладка кабеля в земле

Прокладка кабеля, как и воздушных линий электропередач, имеет свои плюсы и минусы.

Плюсы кабельной линии:

  • Эстетичность. Прокладка кабеля позволяет избежать ненужных проводов и при этом красиво благоустроить территорию дома.
  • Надежность и долговечность. При соблюдении всех технологических процессов, включая правильность подключения кабеля к воздушной линии на столбе, прокладке в ПВХ трубе и защите кабеля от влаги, кабель способен прослужить своему хозяину без ремонта и ревизии до 30 — 40 лет. Также он не боится внешних факторов среды, так как закопан в землю.
  • Экономичность при большом расстоянии опоры от дома. Хотя в среднем стоимость кабеля дороже воздушного провода, однако при большом удалении ВЛ от дома, вам не придется получать разрешение на установку дополнительной опоры и платить за это деньги. Рытье траншеи и укладка кабеля в этом случае будет стоит гораздо дешевле, причем это можно сделать самостоятельно, не прибегая к услугам монтажников (кроме подключения щитка к опоре).

Минусы кабельной линии:

  • Опасность воровства. К сожалению, в России охотников за цветным металлом еще никто не отменял. Кабель, спускающийся с опоры виден невооруженным глазом, поэтому участок от опоры до забора могут выкопать и украсть. Конечно, такое происходит не поголовно, но случаи бывали.

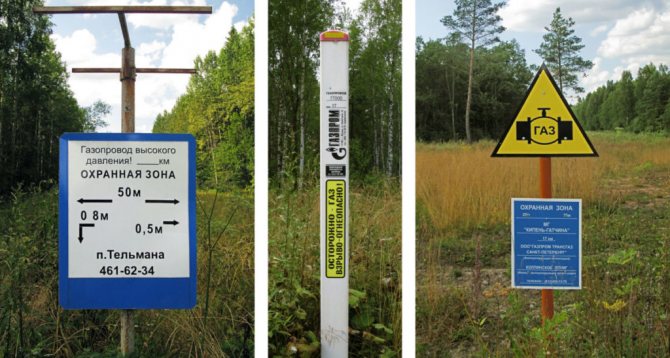

  • Получение разрешение на копку, если вблизи идут подземные коммуникации. Если возле вашего дома закопана газовая или водопроводная труба, тогда потребуется пригласить представителя «Горгаза» или «Водоканала», чтобы согласовать рытье траншеи. Это занимает дополнительное время и придется оплатить приезд представителя соответствующей службы.

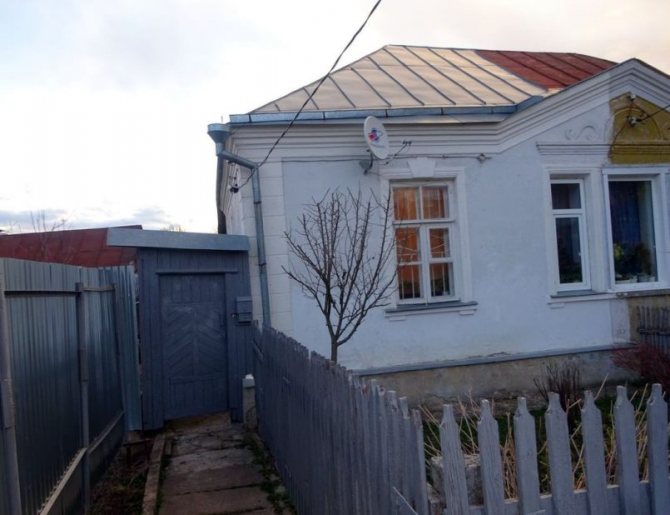

По воздуху или под землей: как подвести электричество к загородному дому?

  • Время прокладки. Рытье траншеи, укладка трубы и протяжка по ней кабеля занимает в разы больше времени, чем натяжка ввода СИПом.
  • Общая стоимость уложенного кабеля. Если для ВЛ не нужно дополнительно ставить опору, тогда укладка кабельной линии будет стоит дороже. Если необходимо будет уложить тех же 13 м кабеля АВБбШв 4х16 (берем для наглядности как для ВЛ) в пластиковую гофрированную трубу диаметром 110 мм (стоит в среднем 100 руб за 1 м), при условии самостоятельного рытья траншеи, тогда стоимость укладки будет: (13*120) + (13*100) = 2860 руб
    При этом стоит учесть, что нужно будет заплатить монтажнику за подключение кабеля в щитке (или на опоре) еще примерно 1000 рублей. В сумме выйдет около 4000 рублей, что дороже протяжки воздушной линии.

  • Сложность ремонта

    . Если произойдет пробой в кабеле где-нибудь в середине (не на вводах), тогда придется откапывать всю закопанную конструкцию, что занимает много времени и создает кучу проблем (особенно зимой). Также в местах прокладки кабеля нельзя строить никакие объекты — опять же из соображения будущего ремонта.

  • Необходимость составления чертежа. Так как кабельную линию не видно глазом, необходимо обязательно составить подробный чертеж, чтобы через 20 — 30 лет, когда в доме будут жить ваши дети или внуки (или вы его продадите), никто нечаянно не наткнулся на кабель, когда будут копать траншею под фундамент пристройки или гаража. Также чертеж необходим для ремонта, чтобы знать где копать.

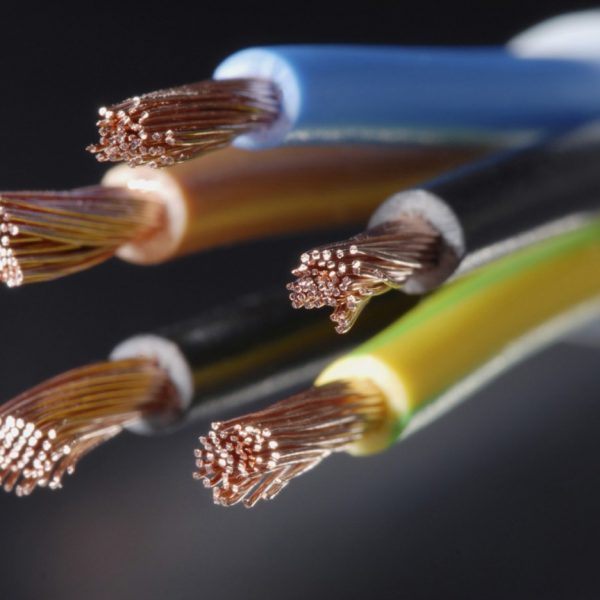

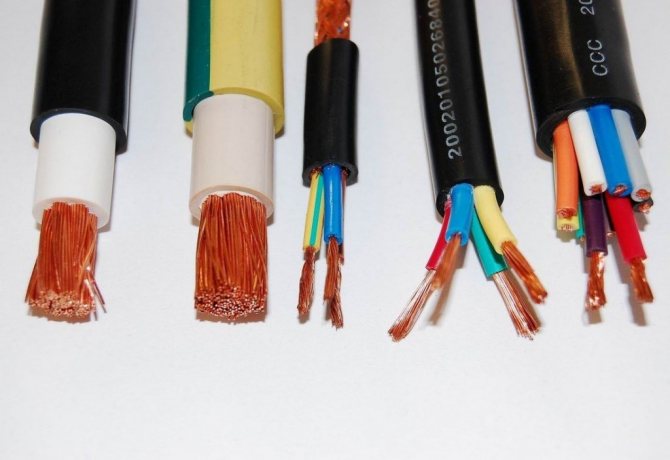

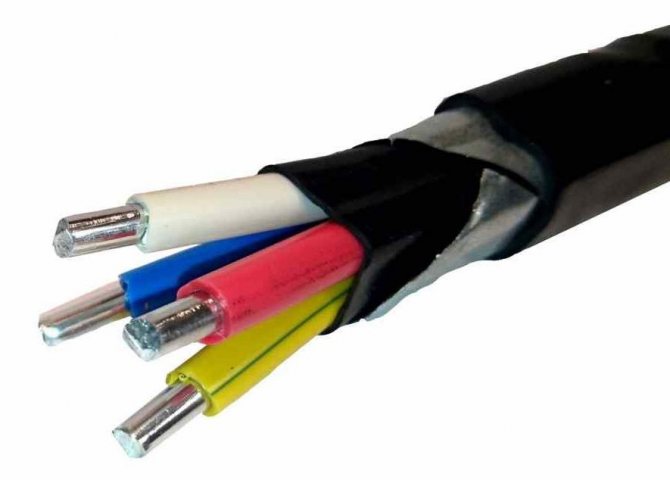

Как выбрать кабель?

В настоящее время, надежным помощником при проведении проводки является самонесущий изолированный провод, который по сравнению с устаревшими алюминиевыми проводами обладает большими преимуществами.

Многожильные провода, которые использовались ранее, не были изолированы ввиду отсутствия материала, выдерживающего большие нагрузки длительное время. Этот фактор нередко становился причиной короткого замыкания проводки и отключения электричества.

Современные провода являются полной противоположностью. Они имеют надежную полиэтиленовую изоляцию, которая исключает возникновение множества проблем. Для поведения электросети в дом используют СИП 4 или 5.

Выбор и расчет вводного кабеля

Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.

Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.

Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.

Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:

Расчет тока теплового расцепителя

Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного«, равное или ближайшее большее.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токопроводящеи жилы, мм2 Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных четырех одножильных одного двухжильного одного трех- жильного
0,5 11
0.75 15
1 17 16 15 14 15 14
1,2 20 18 16 15 16 14,5
1,5 23 19 17 16 18 15
2 26 24 22 20 23 19
2,5 30 27 25 25 25 21
3 34 32 28 26 28 24
4 41 38 35 30 32 27
5 46 42 39 34 37 31
6 50 46 42 40 40 34
8 62 54 51 46 48 43
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85

Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящеи жилы, мм2 Ток, А, для проводов, проложенных
открыто в одной трубе
двух одножильных трех одножильных Четырех одножильных одного двухжильного одного трех- жильного
2 21 19 18 15 17 14
2,5 24 20 19 19 19 16
3 27 24 22 21 22 18
4 32 28 28 23 25 21
5 36 32 30 27 28 24
6 39 36 32 30 31 26
8 46 43 40 37 38 32
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65

Согласно таблиц нам подойдут кабеля сечением: 6 мм2 для медного проводника и 10 мм2 для алюминиевого проводника.

Крепление кабеля

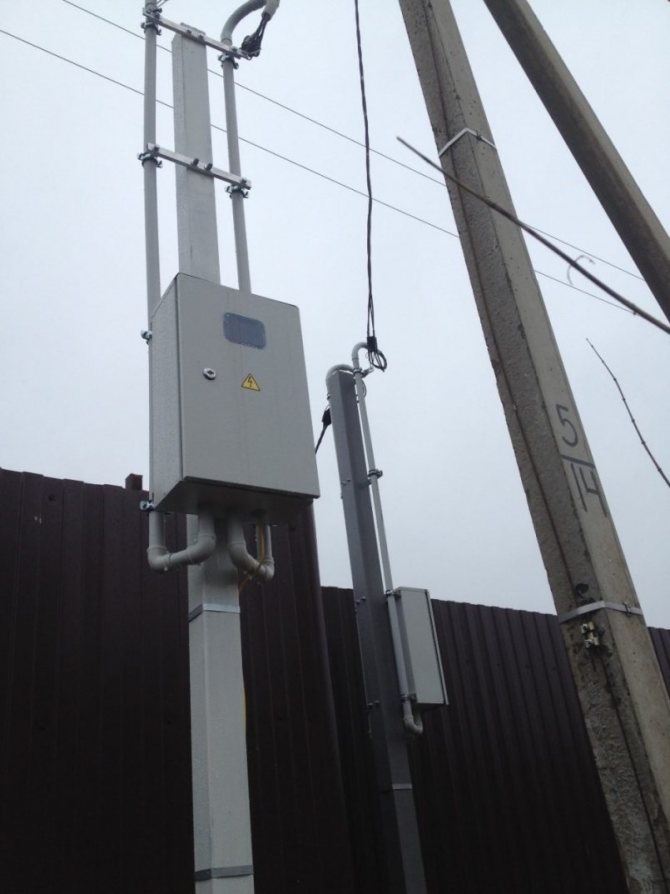

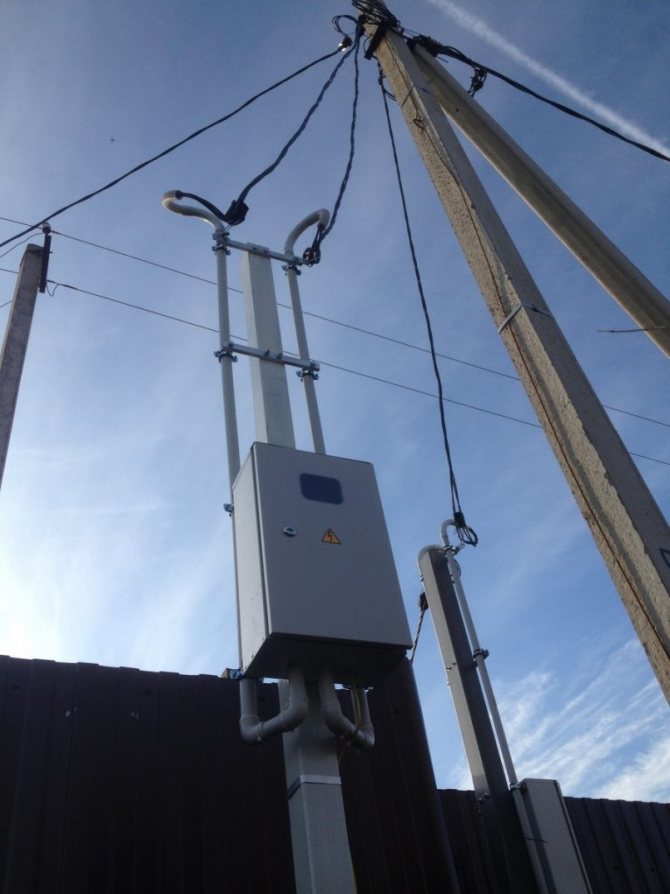

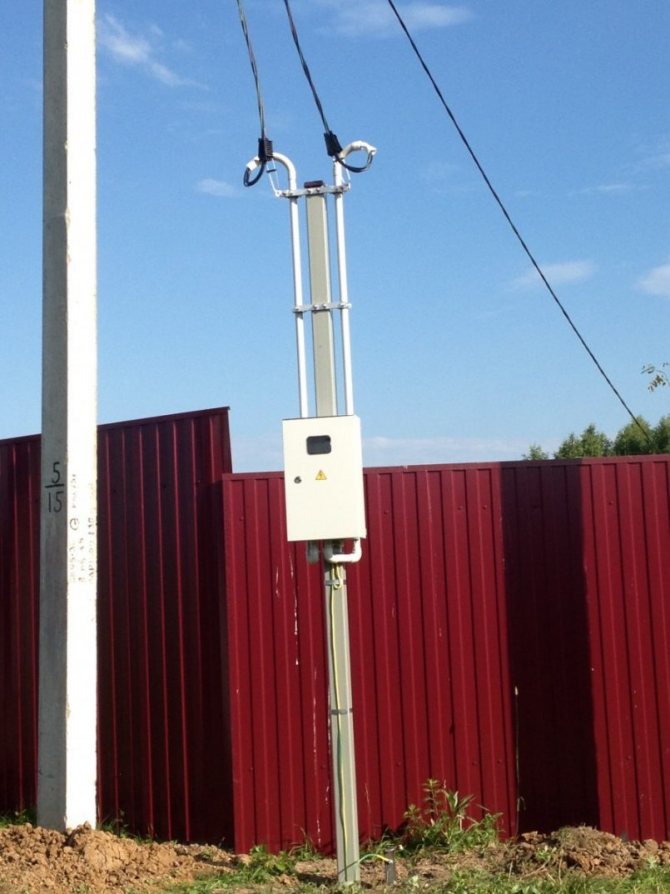

Чтобы осуществить ввод электричества от столба своими руками необходимо выбрать способ крепления кабеля к стене строения. Сделать это будет просто при помощи обычной арматуры. Далее кабель монтируется к наружной части стены способом, соответствующим материалу, из которого возведено здание и желаемому эстетическому результату.


  • Купить силовой кабель ВВГнгls

  • Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

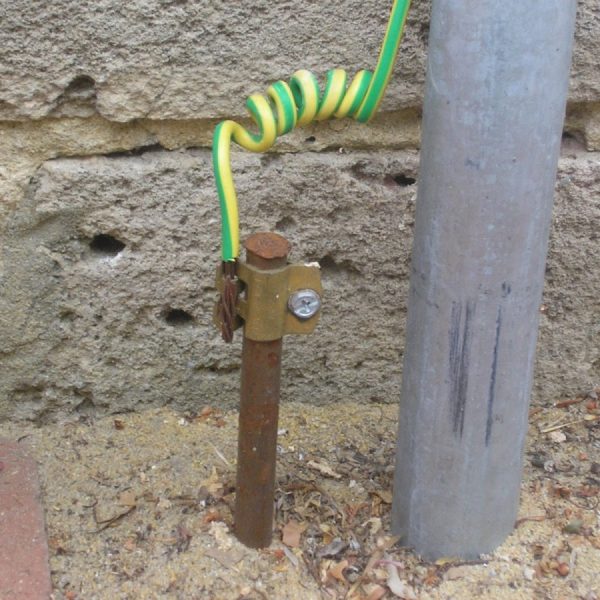

  • Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

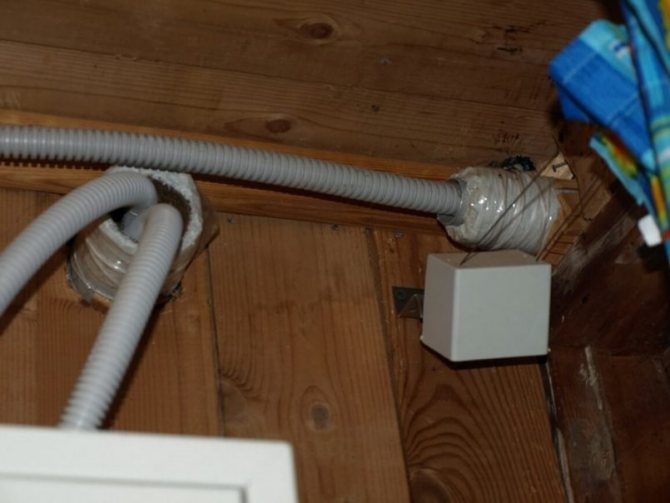

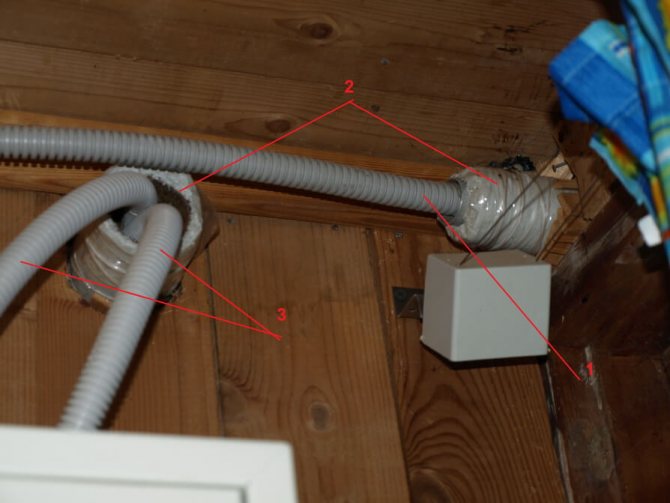

Самый лучший и надежный вариант – провести провод через гофр или пластмассовый кабель-канал. На это уйдет не мало времени и сил, но результатом вы останетесь довольны.

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.


Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

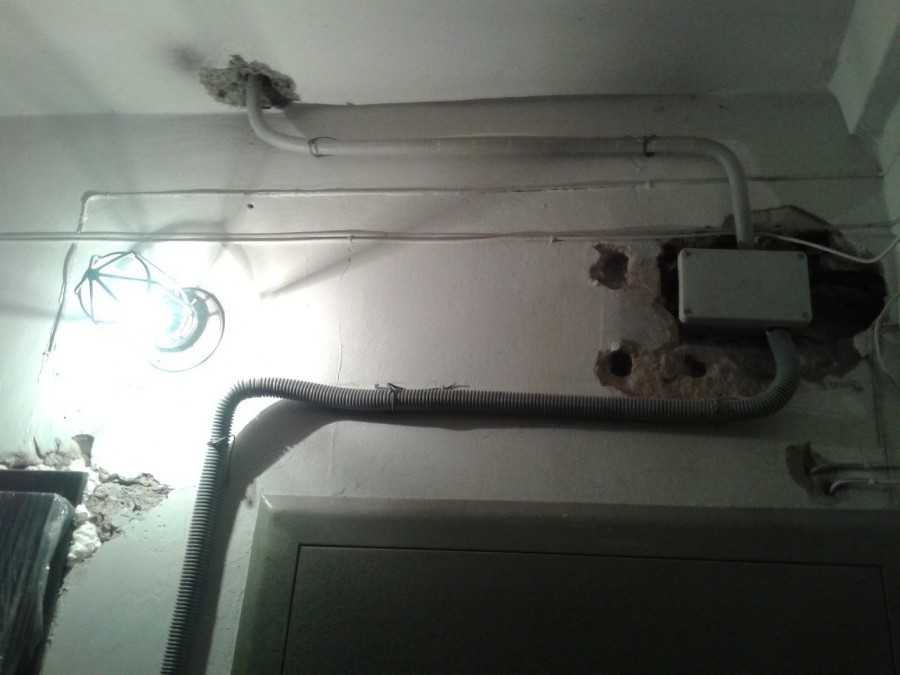

Проведение электросети в помещение

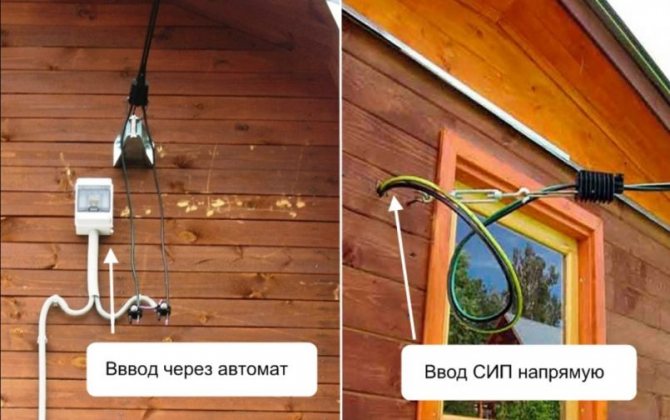

Существует несколько способов ввода кабеля:

Внутри помещения. Такой способ требует разрыва сети перед подключением его к ВВГнг, кроме того, электрики считают такой способ не очень надежным.

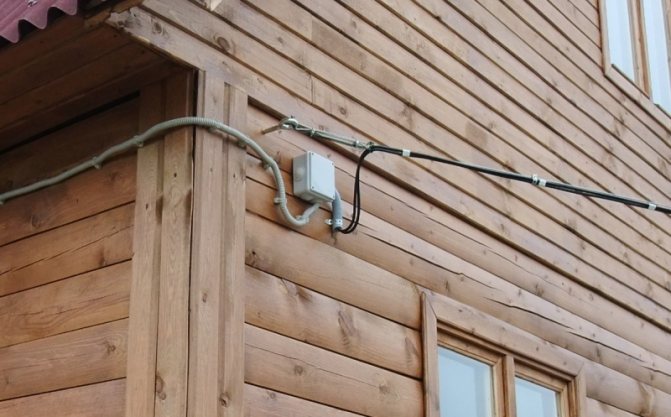

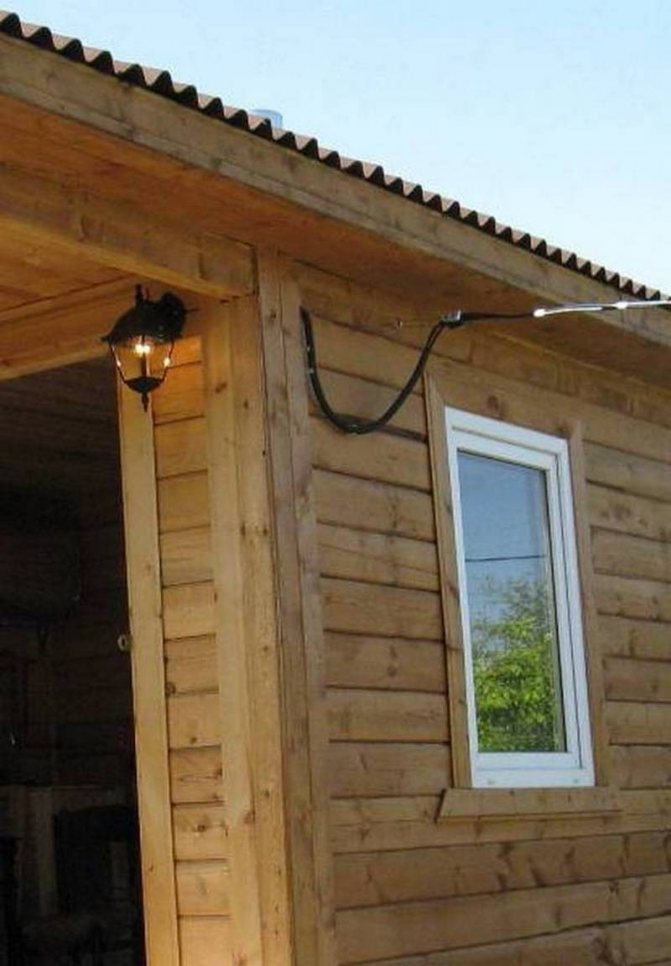

Соединение самонесущего провода с ВВГнг при помощи арматуры. При использовании такого метода необходимо учесть, что СИП подходит для электропроводки вне помещения.

Специалисты не рекомендую использовать его в доме, так как он поддерживает горение.

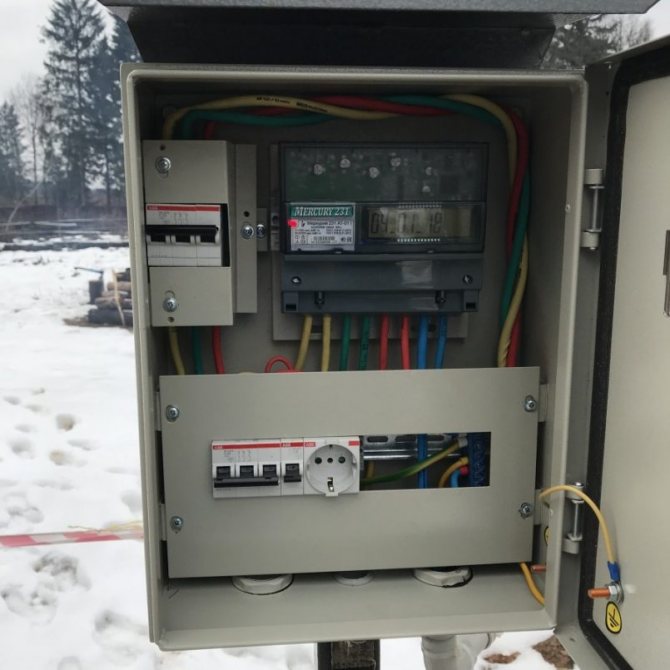

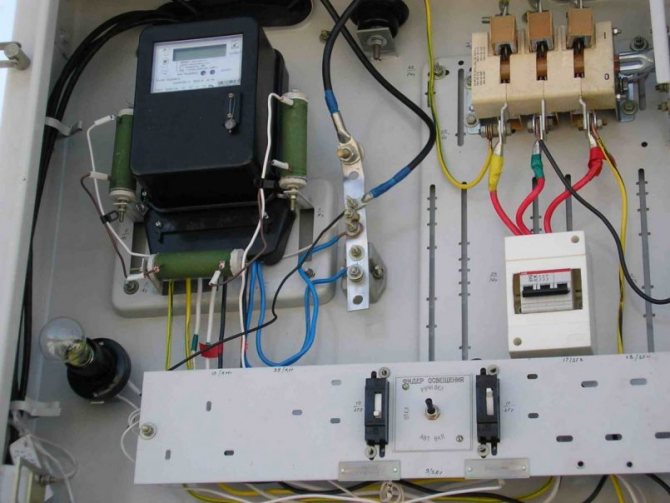

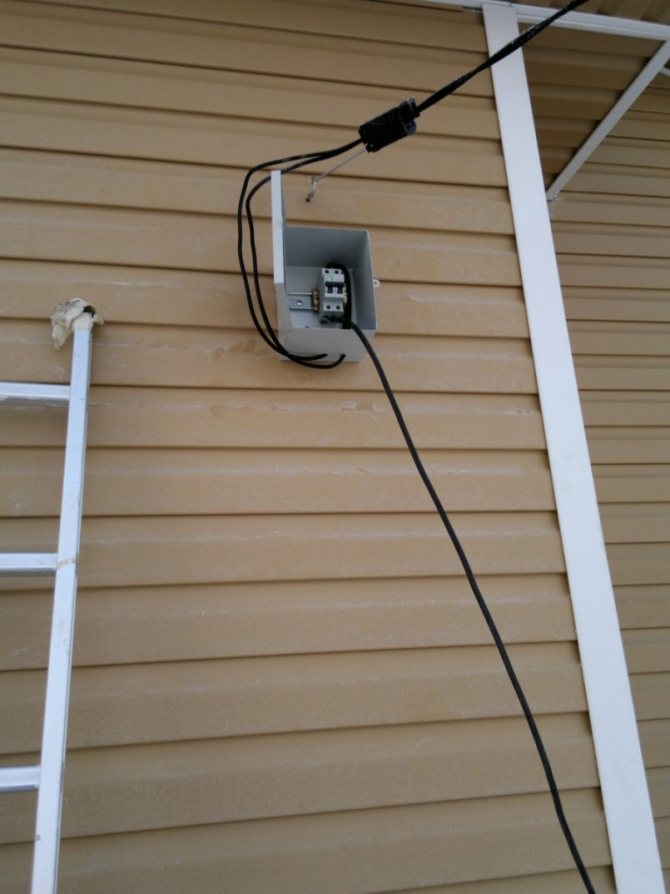

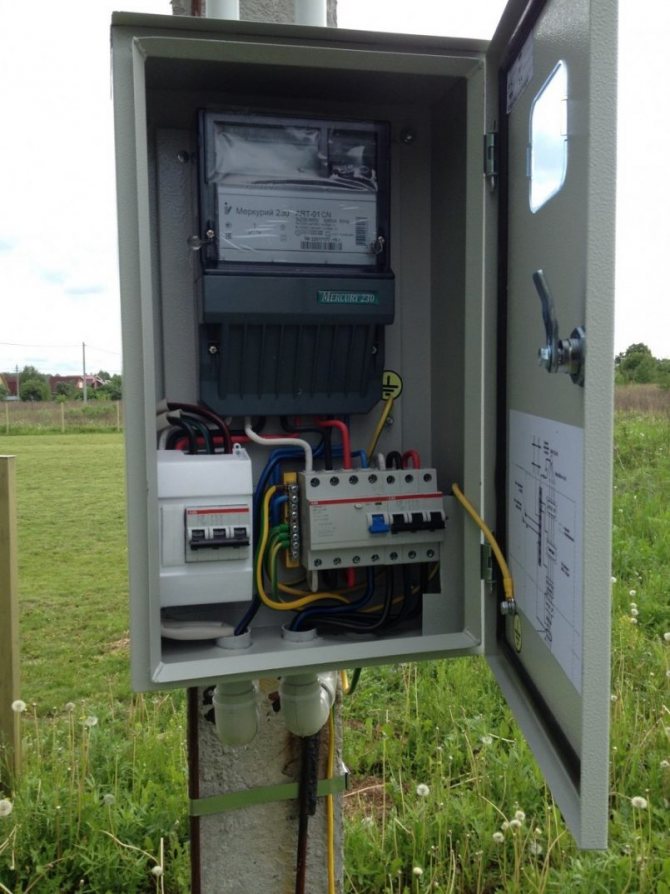

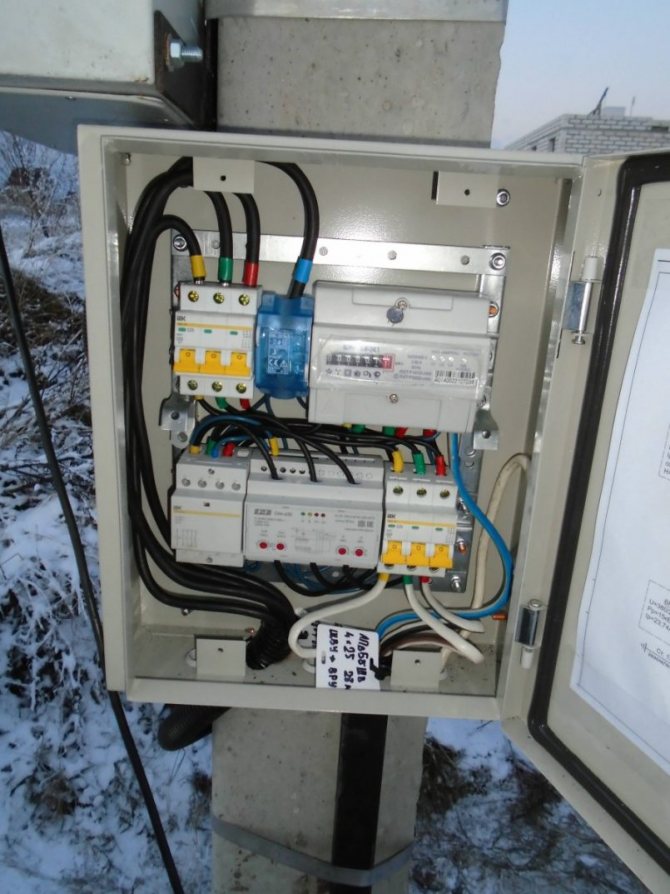

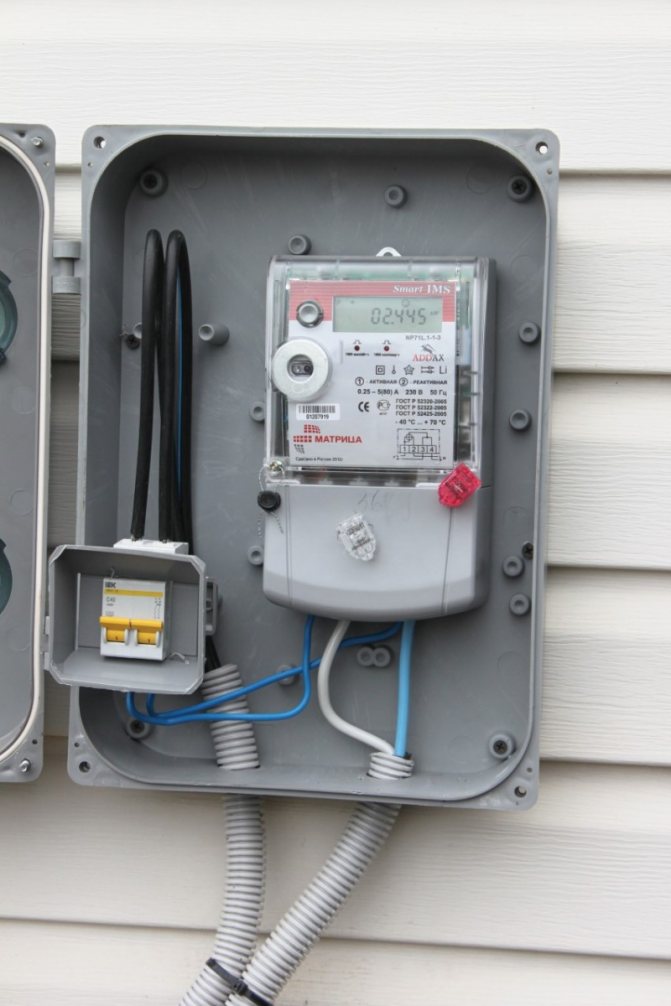

Третий способ подразумевает установку автомата в помещении у стены около отверстия и помещается в специальный бокс. Кабель проводится от магистрали к боксу и подсоединяется к ВВГнг в гофре. Для лучшего результата необходимо установить автомат на уровень выше чем на распределительном щите, тогда проблему с неполадками в сети легко будет решить прямо в доме.

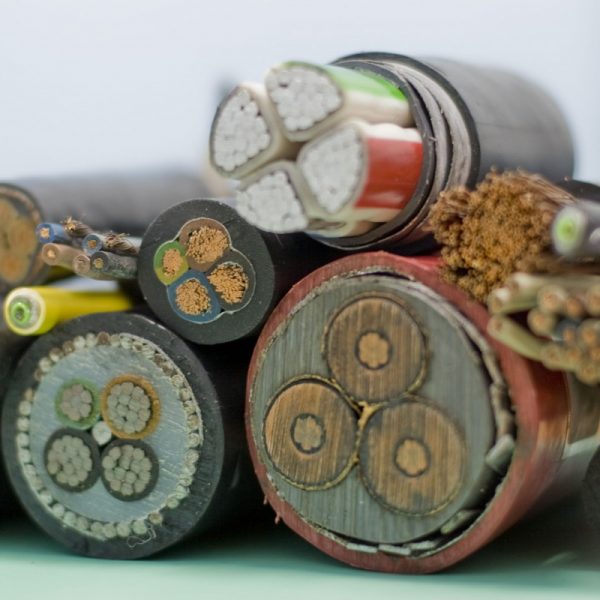

  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

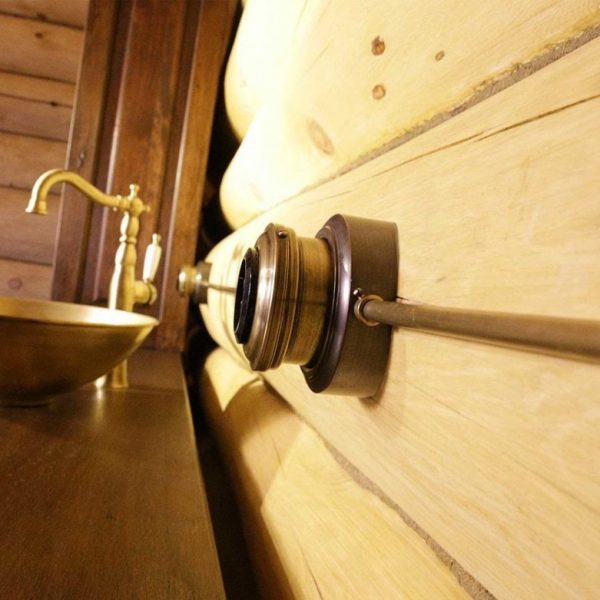

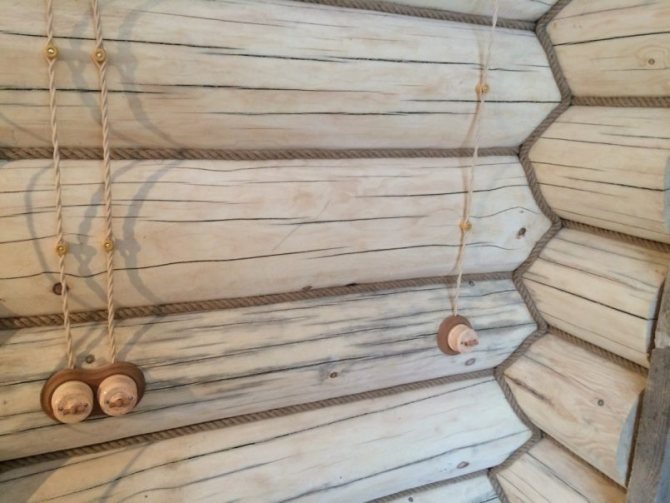

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

  • Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

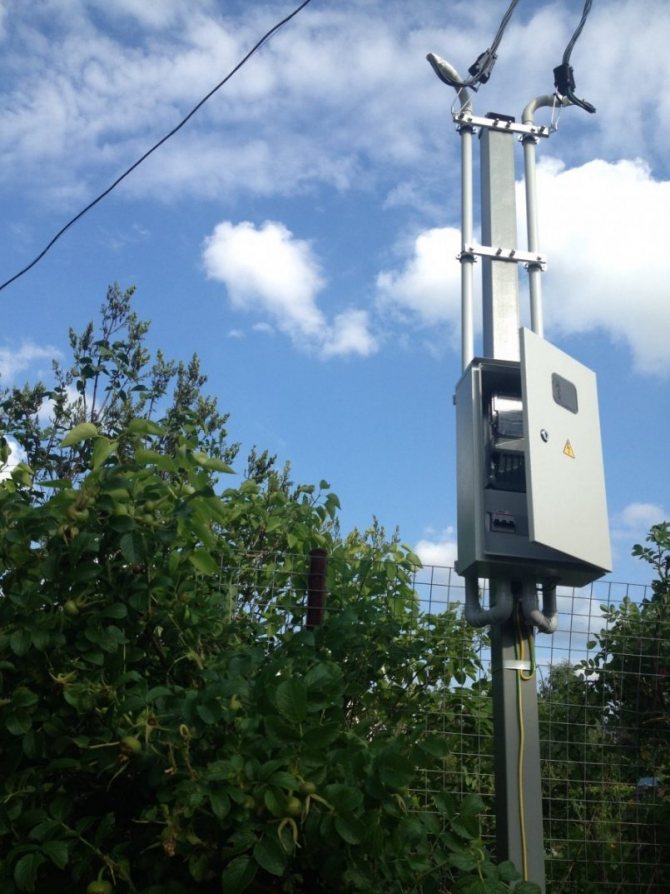

А автомат, установленный на улице в критической ситуации, обесточит провод, расположенный в стене и тем самым, предотвратит возгорание.

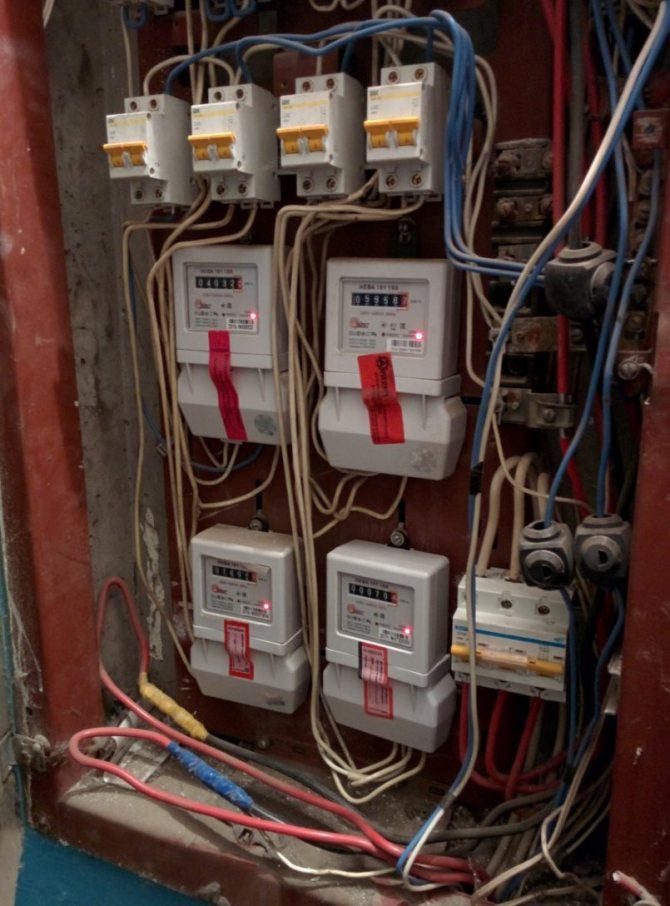

Существует множество нюансов при работе с электричеством. Даже электрики не имеют единого мнения насчет правильного ввода электричества в дом.

Более надежным способом будет предварительное согласование схемы правильного ввода электричества с обслуживающим отделом энергосбыта. Если вы не обладаете достаточными знаниями и умениями работы с электричеством, то лучше доверить эту работу профессионалам!

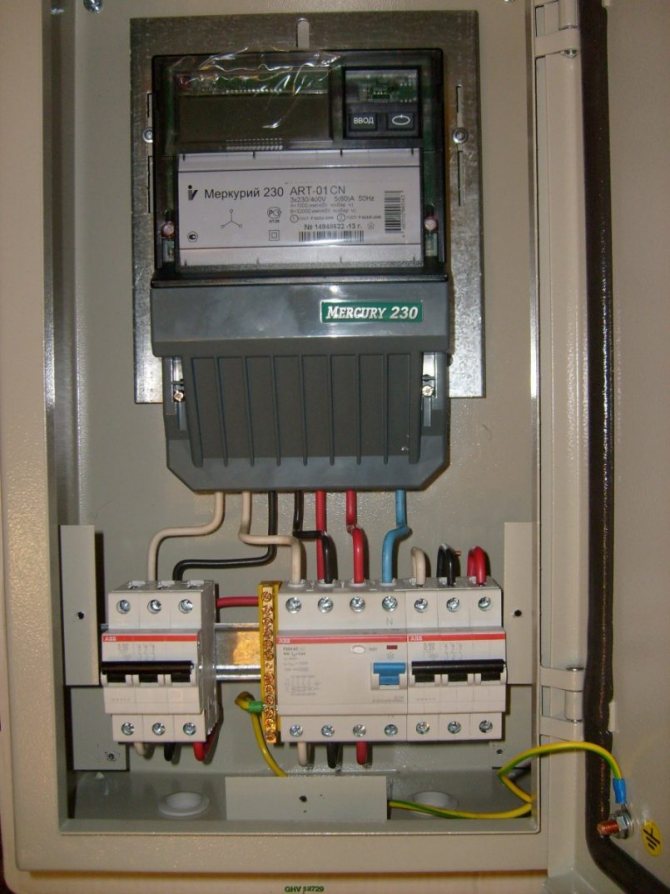

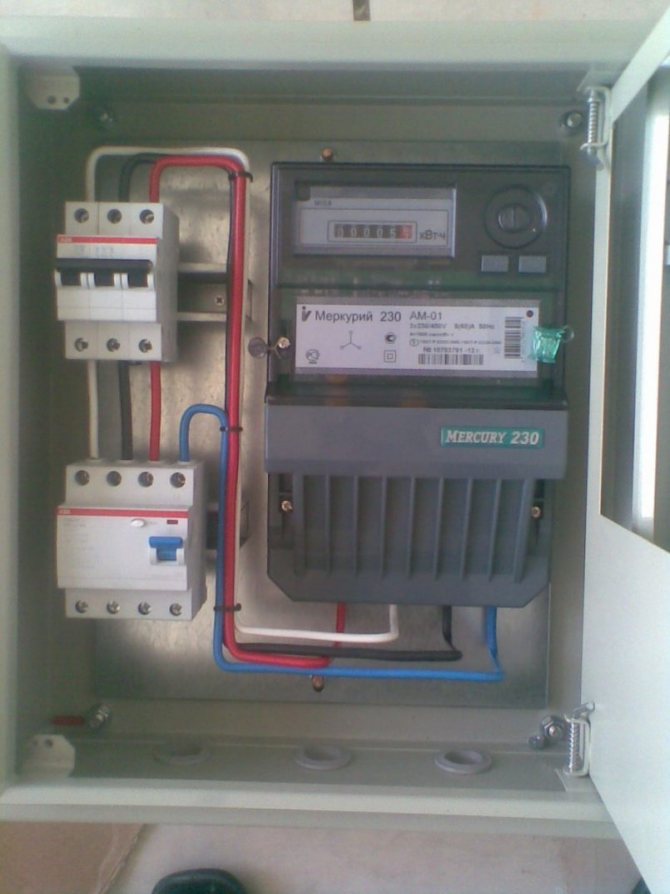

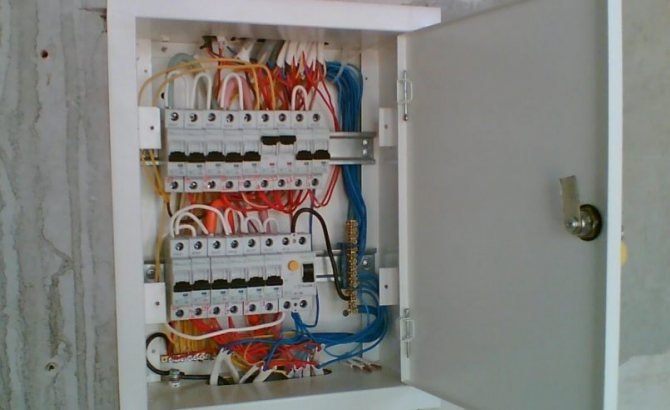

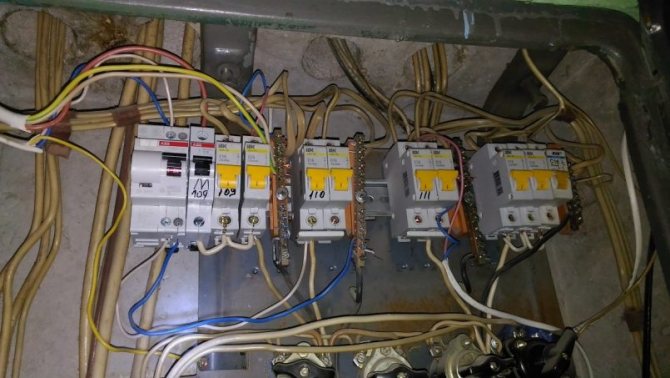

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей. Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме. Мы составили такую таблицу, где указано название и мощность потребителя

Электроприбор Мощность, Вт
LCD телевизор 200
Холодильник 600
Бойлер 2000
Утюг 1500
Электрочайник 1800
Микроволновая печь 1000
Компьютер 500
Освещение 800
Насос скважинный 1000
Кондиционер 400
Всего 9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

В нашем случае для вводного автомата нам подойдет автомат с номинальным током в 32 А

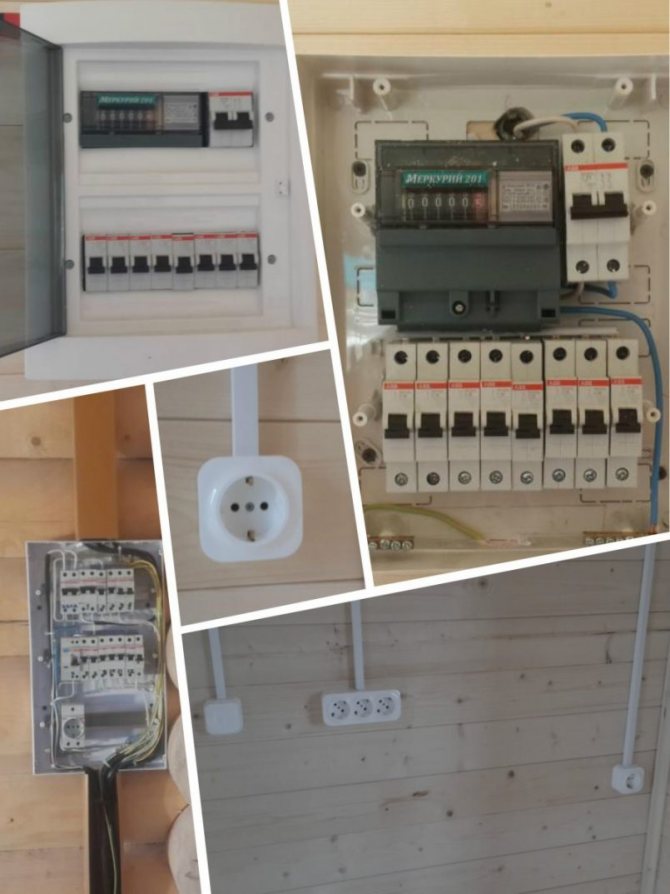

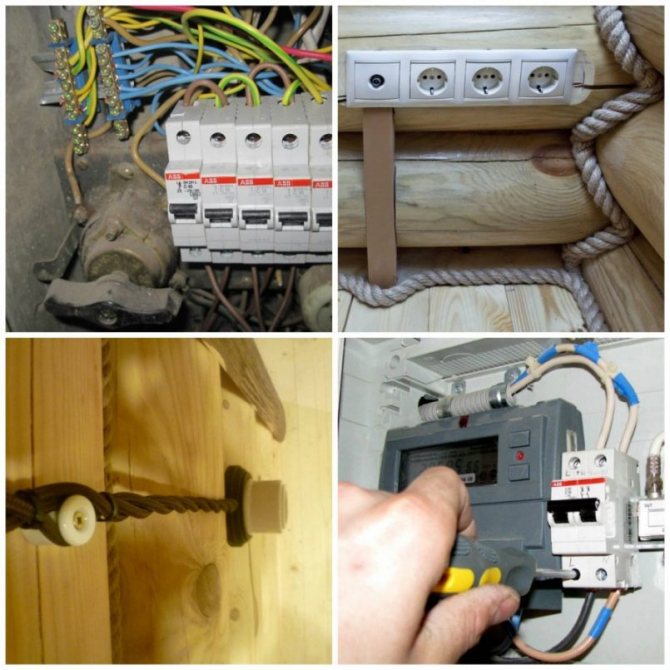

Фото инструкция ввода электричества в дом


  • Виды электрических кабелей и проводов: устройство, назначение, маркировка и характеристики основных видов кабелей используемых в домах и квартирах (150 фото)

  • Способы прокладки кабелей в траншеях: пошаговая инструкция по прокладке и монтажу силовых кабелей в земляных траншеях (140 фото)

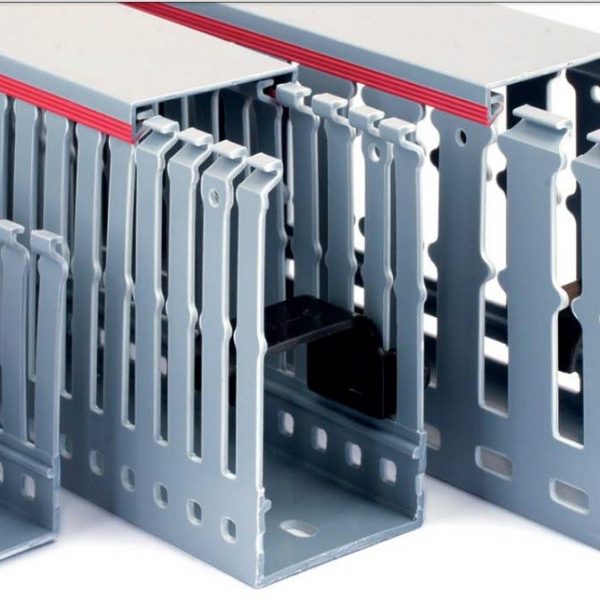

  • Виды кабельных каналов и кабельных коробов: типы, размеры и материал изготовления. 120 фото и видео монтажа кабель канала

Вам понравилась статья? Поделитесь ;)

0

Нюансы применения СИП

Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.

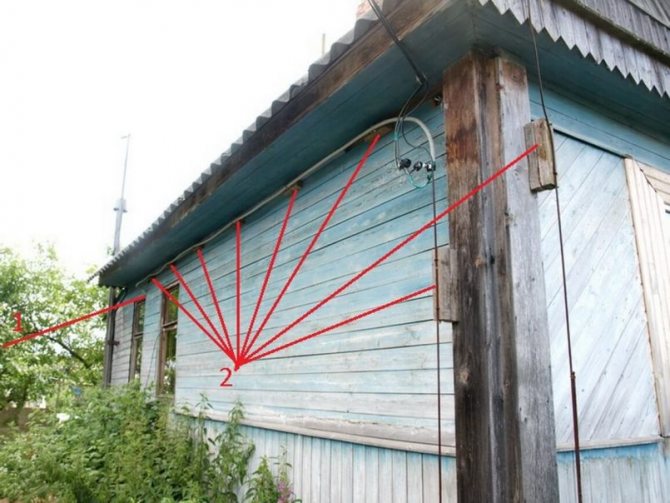

Существуют противники прокладывания СИП вообще по стене любого дома (из камня или кирпича, обшитого сайдингом или оштукатуренного) без использования дополнительной изоляции, поскольку провод не предназначен для контакта с различными видами строительных конструкций.

Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.

Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.

Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла. Для этих целей используют гофру подходящего диаметра.

Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.

Такой способ особенно актуален для деревянных домов, для которых вопрос пожарной безопасности является определяющим.

При любом подсоединении к электрической линии, осуществленном с помощью СИП или не изолированными проводами через фарфоровые изоляторы, отрезок до распределительного щитка необходима защищать автоматом.

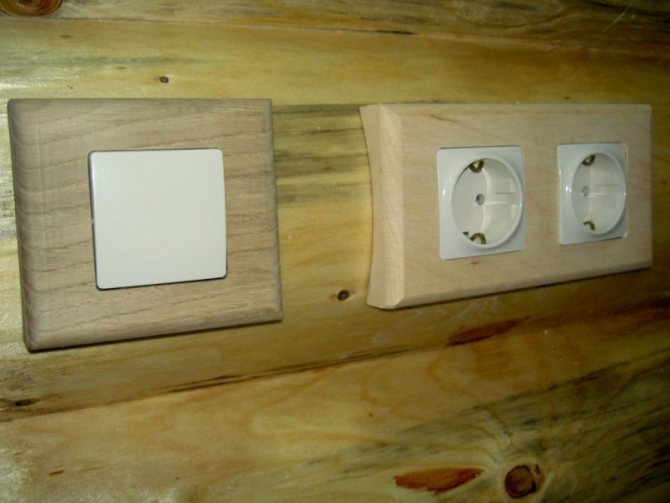

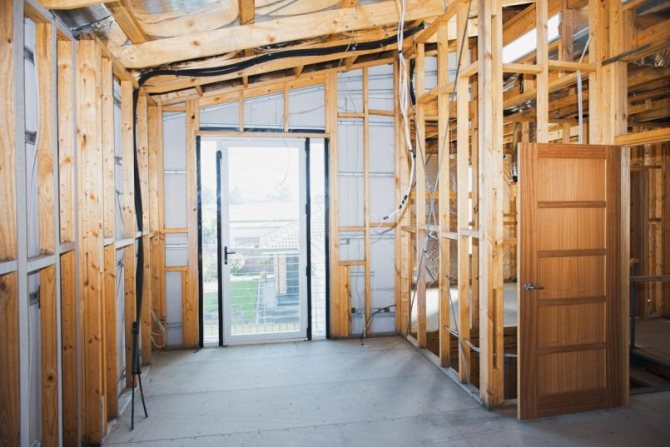

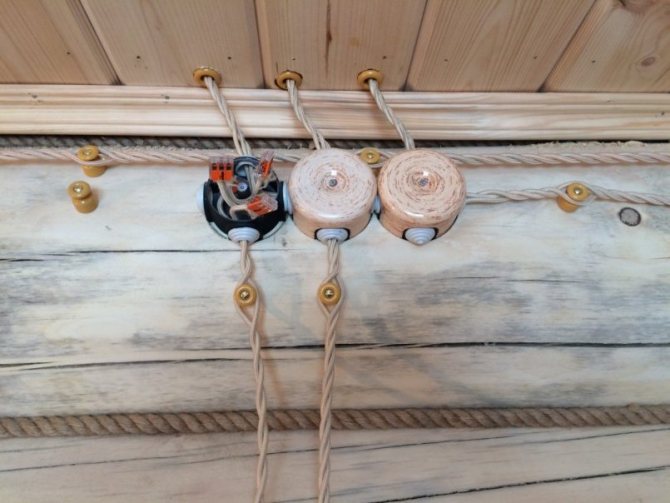

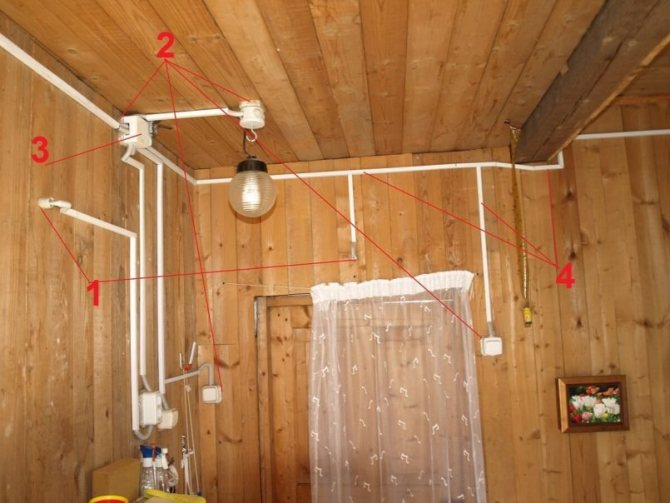

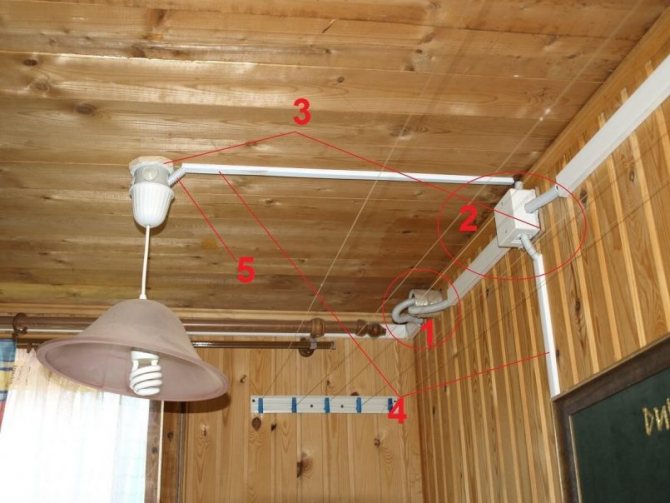

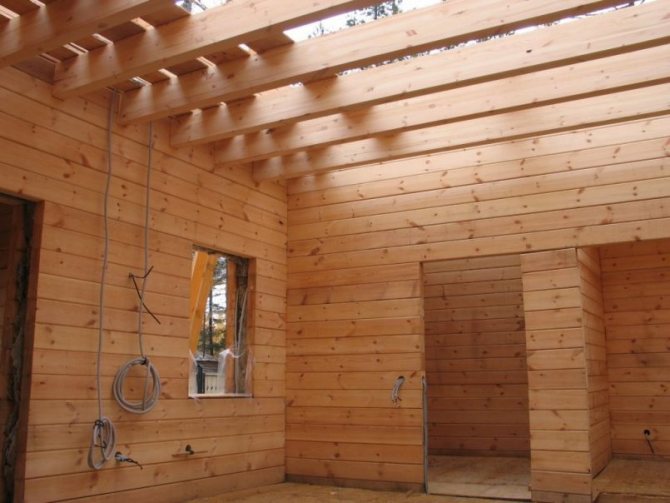

Правила монтажа электропроводки в деревянном частном доме

Как при правильном монтаже электропроводки в частном доме, так и в квартире, нужно соблюдать единые меры безопасности. Но есть некоторые особые требования к частному дому и приусадебным строениям.

1. Металлический корпус электроприборов необходимо занулять. Это относится к однофазным электрическим плитам, бытовым электроприборам и машинам, мощность которых превышает 1,3 кВт. Также следует занулить все металлические трубы, в которые будут укладываться электропровода. Согласно правилам монтажа электропроводки в деревянном доме, зануление делается за счет прокладывания отдельного провода с сечением, равным сечению фазового провода. Этот отдельный провод должен идти от главного щитка, установленного в доме, соединяться с нулевым защитным проводником питающей сети перед счетчиком, что можно сделать со стороны ввода. Также такое соединение следует выполнить и перед любым отключающим устройством, если таковое будет предусмотрено в конструкции электропроводки.

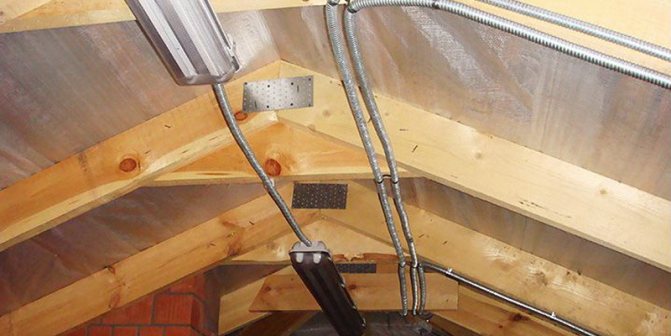

2. В неотапливаемых помещениях (на чердаках, в подвалах, погребах, хозяйственных пристройках и т. п.) лучше делать открытый монтаж электропроводки.

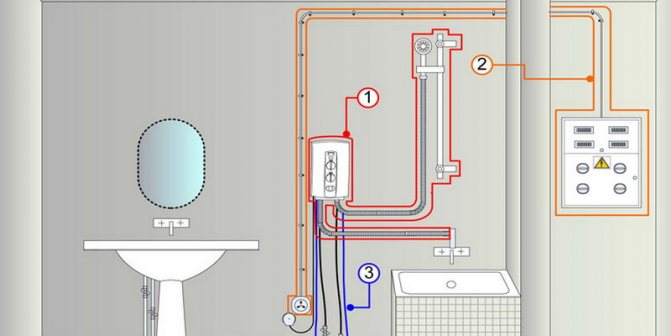

3. В сырых и влажных помещениях (в ванной, туалете и на кухне) вся электропроводка должна быть скрытой. Следует соблюсти все полагающиеся меры безопасности, которые также распространяются и на проводку в квартире. По правилам монтажа электропроводки в частном доме нельзя использовать в качестве изоляционного материала стальные оболочки и металлические трубы. Розетки в сырых помещениях частного дома устанавливать категорически запрещается, лишь розетку с малой силой тока, рассчитанную на электрическую бритву, причем даже эту розетку нужно соединять с основной питающей сетью через разделяющий трансформатор.

Видео «Электричество в частном доме своими руками» наглядно демонстрирует, как самостоятельно выполняется электрификация участка и построек:

Материал

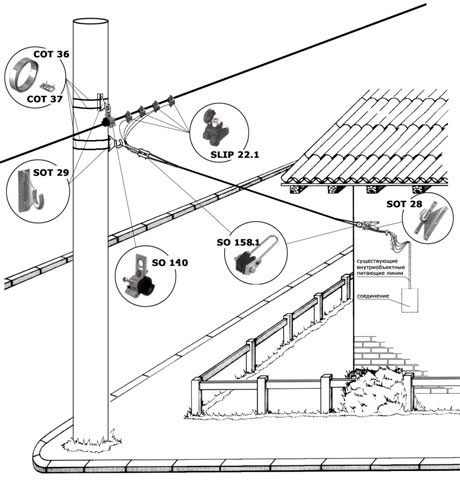

Перед монтажом необходимо приобрести весь материал, а именно:

  • СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
  • Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
  • Скрепа SOT36 – 2шт (фиксация ленты)
  • Бандажный крюк SOT39 или SOT29 – 1шт
  • Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
  • Анкерный зажим SO80 или SO158 – 2шт
  • Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Важно сделать одно замечание

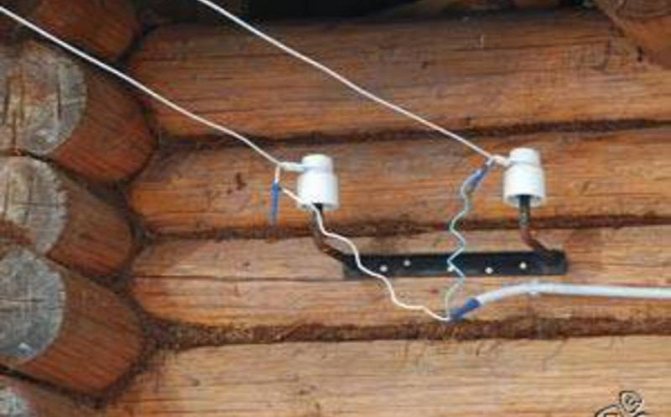

зажим для подключения к голым проводам

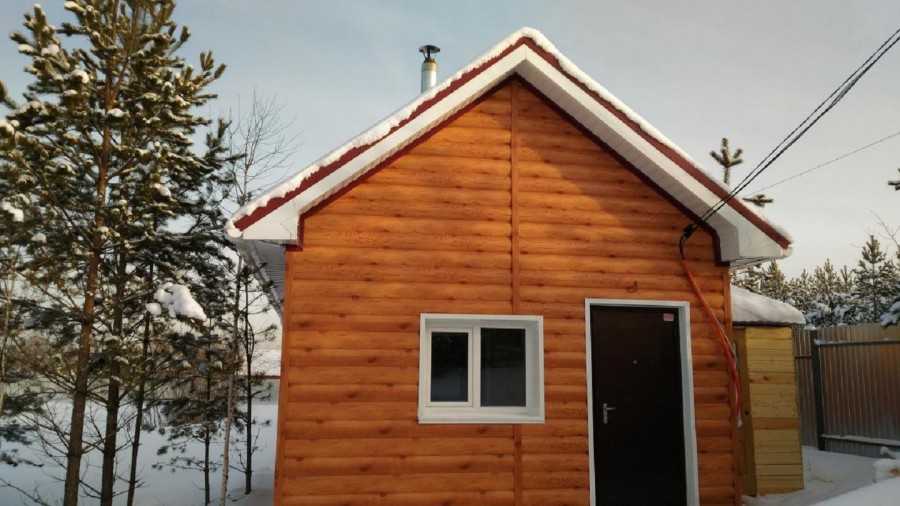

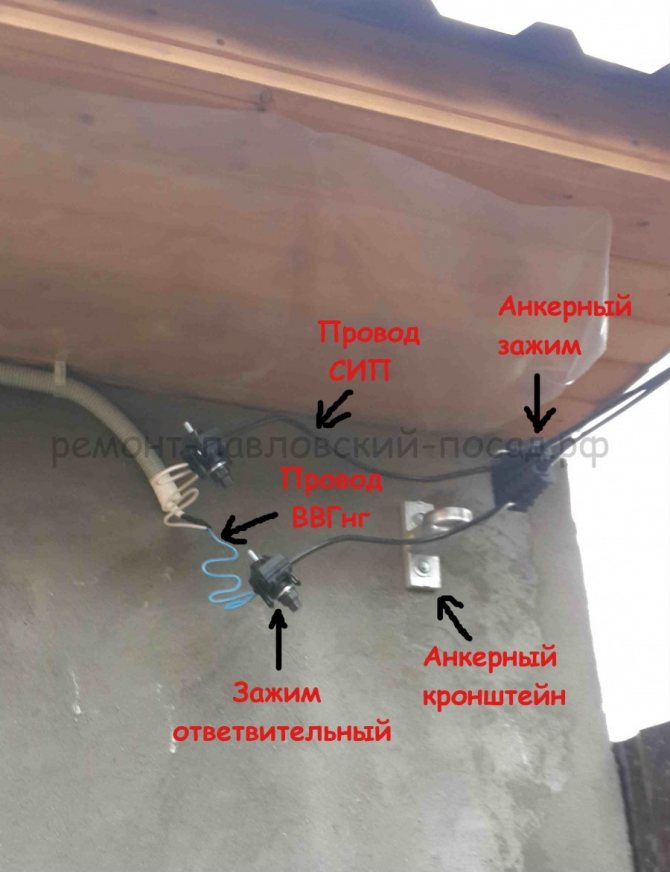

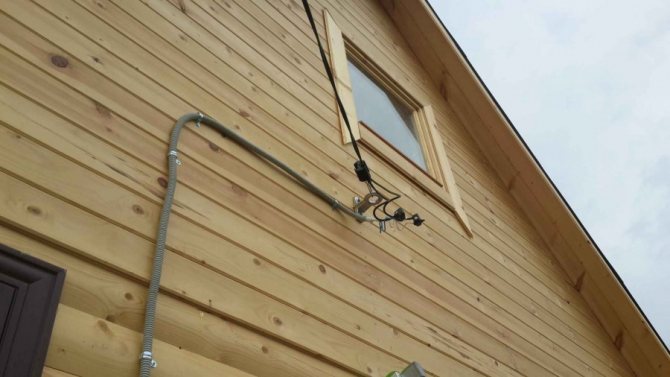

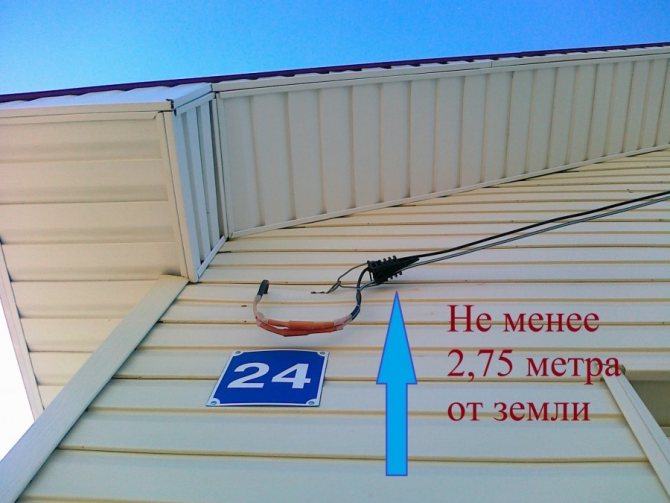

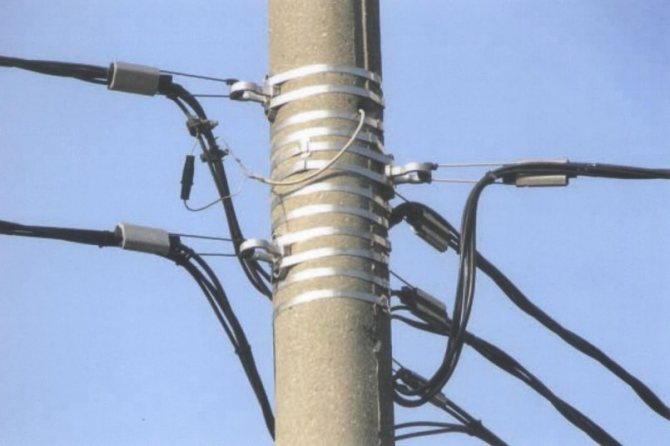

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Арматура для крепления СИП-провода

Арматура для СИП обеспечивает правильный и качественный процесс передачи электричества по воздуху. Конструкции должны выполняться из влагостойких материалов, подходить под напряжение однофазной или трехфазной сети. Замена изделий допускается 1 раз в 20 лет.

Перечень необходимых материалов

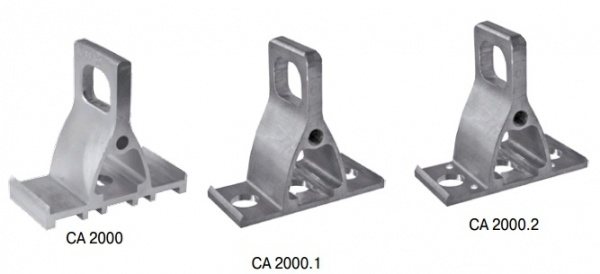

Анкерные кронштейны
В электротехнической практике применяются следующие виды арматуры:

  • Анкерные кронштейны – по 1 на дом и опору ЛЭП. Алюминиевые приспособления не подвергаются коррозии, колебанию температур. Фиксируются бандажными лентами из нержавеющей стали.
  • ответвительные зажимы – 4 (220 В) или 8 (380 В) штук. Создают контакт при соединении кабелей сечением 6-150 мм2 с проводниками сечением 1,5-6 мм2.
  • Анкерные зажимы – 2 шт. Элементы обеспечивают фиксацию проводов с изоляцией на ответвлениях до 1000 В. Внутренние клинья из термопластика исключают повреждения изоляционного слоя;
  • промежуточные зажимы. С их помощью можно подключить СИП-4 к промежуточной или угловой опоре. Материал имеет корпус, стойкий к ультрафиолету.

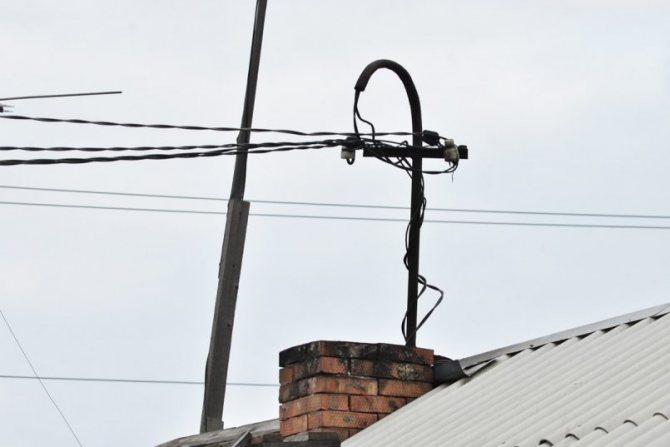

  • Крюки. Применяются, чтобы провести проводник по воздуху на деревянной, металлической опоре или поверхности стены.

Также понадобятся гильза, гофрированный рукав из металла для подвода кабелей через стену здания.

Оформление документации

Подключение электроснабжения должны осуществлять только профессиональные электрики имеющие допуск к выполнению подобного класса работ. Необходимый объём документации, который следует собрать для подключения электричества зависит от региона, где осуществляется подключение жилого объекта, а также от вида строения. Обязательно при подключении электричества потребуется проектная документация домовладения, в которой должна быть приложена принципиальная схема электропроводки. Кроме того необходимо получить Технические Условия на подключение к сетям от энергосетевой организации. Так же необходимо подготовить и предъявить схему учета, согласованную с Энергосбытовой организацией

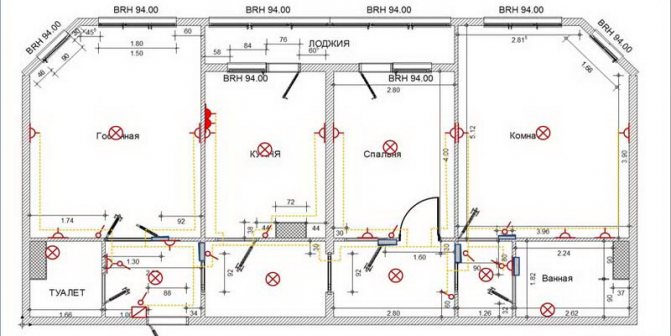

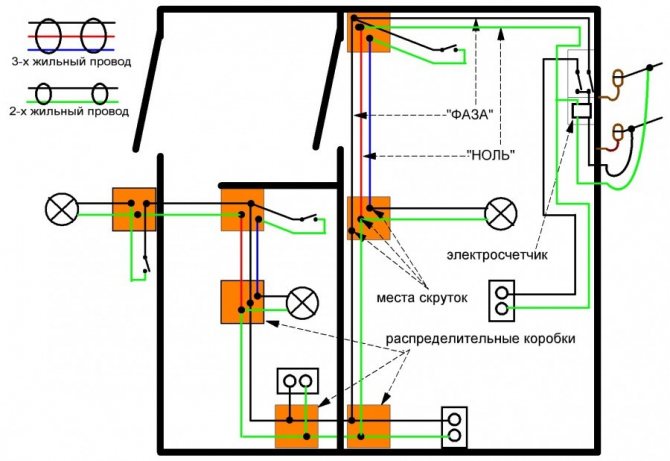

Схема правильного монтажа электропроводки в частном доме своими руками

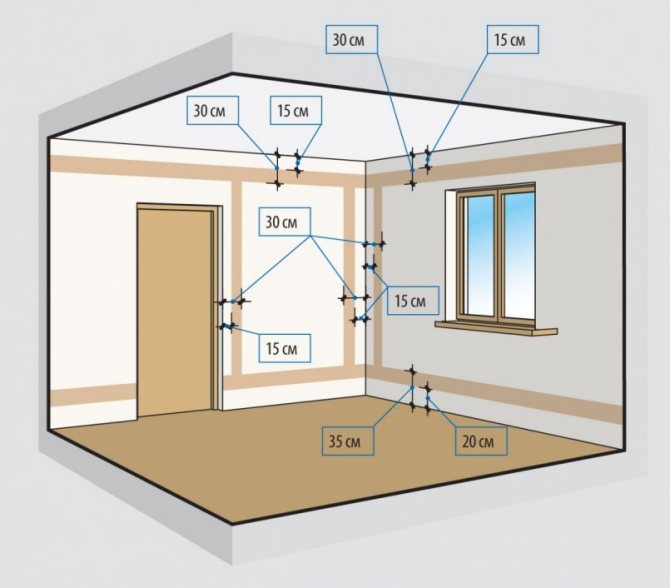

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

  • крыльцо (I);
  • тамбур (II);
  • санузел (III);
  • помещение для стирки (IV);
  • прихожая (V);
  • жилые комнаты (VI);
  • кухня (VII);
  • кладовая (VIII);
  • веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

  • силовой ящик (1);
  • квартирный щиток (2);
  • одно- или двухламповый светильник (3);
  • штепсельная розетка с защитным контактом (4);
  • однополюсный выключатель (5);
  • кнопочный выключатель (кнопка) для звонка (6);
  • звонок (7);
  • фонарь (8);
  • штепсельная розетка без защитного контакта (9);
  • штепсельная розетка с выключателем (10);
  • сдвоенный выключатель (11);
  • многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

В схеме электропроводки могут быть особенности. Например, если розетка имеет два полюса, а также зануляющий контакт, то к ней должны подходить сразу три провода, один из которых зануляющий. Его нужно закреплять в конструкции сети так, чтобы нигде не было ни малейшего разрыва цепи.

Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.

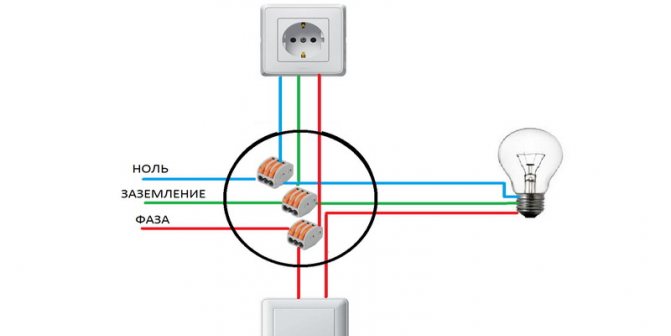

Фазовый и нулевой провода нужно соединять с контактными винтами в самой розетке. Если планируется установка штепсельной розетки, то ее следует соединять с фазовым и нулевым проводами. Тогда уже будет не важно, в каком порядке они подходят к конструкции.

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

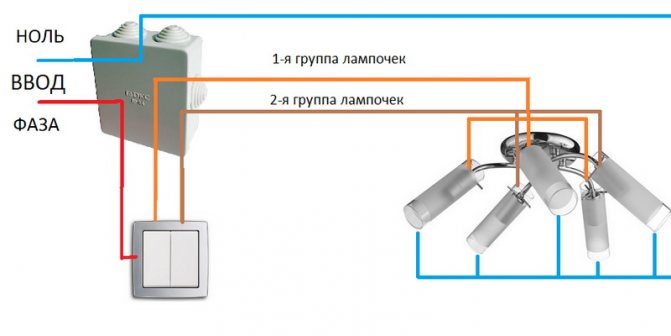

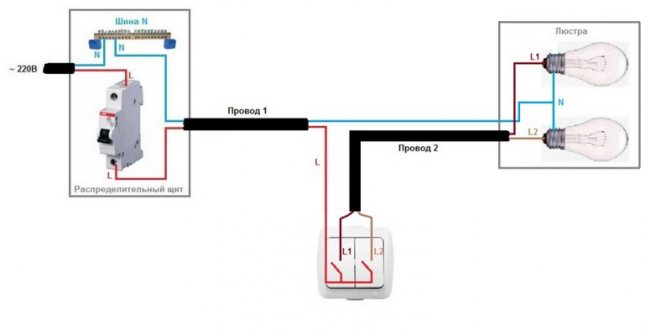

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

Выбор арматуры

Первым делом нужно определиться с материалом. Как говорилось выше, одного кабеля здесь уже недостаточно.

Придется закупить кучу арматуры, каждая из которых имеет свое обозначение. Даже сами электрики зачастую путаются в номенклатуре.

Воздушный ввод состоит из трех основных узлов:

“узел” подключения на опоре

СИП

“узел” подключения на фасаде дома

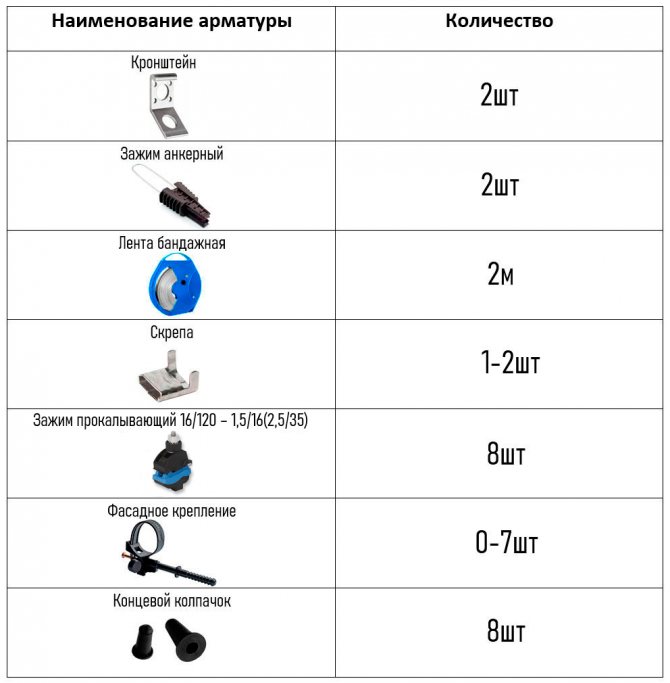

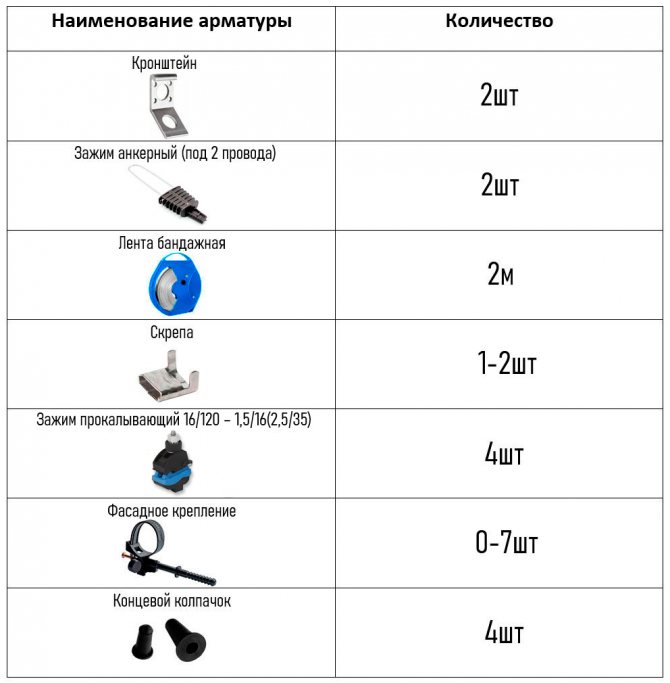

Сводная таблица арматуры для закупа при подключении трехфазного ввода СИП на 380В выглядит следующим образом:

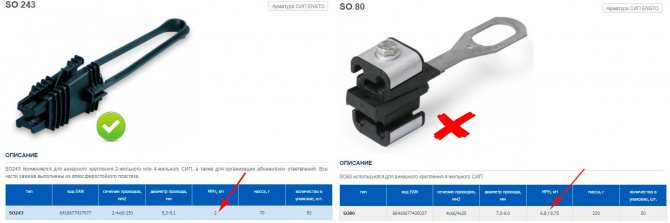

Ошибка №1 Покупайте арматуру, рассчитанную именно на абонентское ответвление, а не на магистральную ВЛИ.

В техусловиях на подключение обычно прописывают универсальные зажимы, кронштейны и ленту. Ими можно делать как отпайки, так и монтировать основную ВЛИ. Вам этого не нужно.

Если ввод однофазный (220V), а не трехфазный, то для него потребуется другой анкер под два провода и всего 4шт ответвительных прокалывающих зажима.

Что нужно купить при однофазном вводе СИП:

Детальная маркировка по каждой позиции с разбивкой по производителям будет приведена чуть ниже в отдельных табличках.
