Кабель ВВГ 5х6: диаметр, вес и другие характеристики

Кабель марки ВВГ 5х6 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.

Характеристики кабеля ВВГ 5х6 по ГОСТ 31996-2012

Кабель ВВГ 5х6 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:

  • напряжение сети не более 1000 В;
  • частота сети не более 50 Гц.

Расшифровка обозначения кабеля ВВГ 5х6

  • В — «винил», изоляция выполнена из пластиката поливинилхлорида;
  • В — «винил», оболочка выполнена из пластиката поливинилхлорида;
  • Г — «голый», в кабеле отсутствует броня;
  • П (при наличии) — плоская конструкция кабеля;
  • 5 — количество жил;
  • 6 — площадь сечение одной медной жилы, мм2.

Основные технические характеристики кабеля ВВГ 5х6

Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.

Наименование характеристики Ед. изм. Значение
ГОСТ ГОСТ 31996-2012
Класс жилы по ГОСТ 22483-2012 1
Код ОКП 35 2122; 35 3371
Класс пожарной опасности О1.8.2.5.4
Диапазон температур эксплуатации °С от -50 до 50
Минимальная температура монтажа °С -15
Продолжительность эксплуатации лет 30
Напряжение сети В до 1000
Частота переменного тока в сети Гц 50 Гц
Допустимое растягивающее усилие Н 900
Максимально допустимая температура нагрева жил при КЗ °С 160
Продолжительность короткого замыкания, не более с 5
Расчетная масса (вес) кабеля, 0,66 кВ кг/км 462
Расчетная масса (вес) одного метра кабеля, 0,66 кВ кг/м 462/1000
Расчетная масса (вес) кабеля, 1 кВ кг/км 516
Расчетная масса (вес) одного метра кабеля, 1 кВ кг/м 516/1000
Допустимый радиус изгиба мм 165
Допустимая токовая нагрузка при прокладке на воздухе А 46
Допустимая токовая нагрузка при прокладке в земле А 59
Допустимый ток односекундного короткого замыкания А 0.65
Объем горючей массы л/км 227
Сопротивление изоляции жил МОм/км 9
Толщина изоляции жил, 1 кВ мм 1
Толщина изоляции жил, 0,66 кВ мм 0.7
Масса цветного металла г/м 2.9
Максимальная мощность при прокладке в воздухе, 220 В кВт 13.49
Максимальная мощность при прокладке в земле, 220 В кВт 17.31
Максимальная мощность при прокладке в воздухе, 380 В кВт 30.27
Максимальная мощность при прокладке в земле, 380 В кВт 38.82
Температура нагрева жил по условию невозгорания °С 350
Длительно допустимая температура нагрева жил °С 70
Допустимая температура в режиме перегрузки °С 90
Электрическое сопротивление жилы Ом/км 3.08

Мнение эксперта

Главный редактор LinijaOpory

Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.

Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!

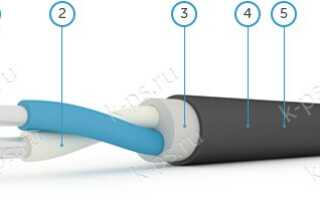

Конструкция АВВГ 2х4

  1. 1. Две алюминиевых токопроводящих жилы с площадью поперечного сечения 4 мм2
    Минимальное число проволок (круглая) жила1шт

    Электрическое сопротивление 1 км жилы при температуре 20 °С7,41Ом

    Масса алюминия в 1 метре жилы0,011кг

  2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
    Номинальная толщина изоляции1мм

    Минимальная толщина изоляции0,8мм

    Сопротивление изоляции10,1МОм

  3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
    Номинальная толщина внутренней оболочки1мм

    Минимальная толщина внутренней оболочки0,5мм

  5. 5. Оболочка из ПВХ пластиката
    Толщина наружной оболочки1,5мм

    Минимальная толщина наружной оболочки1,175мм

Конструкция АВВГ 2х4

Конструктивные особенности ВВГ 5х6

В представленной ниже таблице отражены особенности конструкции кабеля.

Наименование характеристики Ед. изм. Значение
Количество жил шт. 5
Максимальный диаметр жилы мм 2.9
Наружный диаметр кабеля, 0,66кВ мм 15
Наружный диаметр кабеля, 1 кВ мм 16.5
Максимальный вес кг/м 0.516
Материал жилы Медь
Материал изоляции ПВХ
Материал оболочки ПВХ
Тип конструкции жилы ок

Варианты конструкции жил:

  • ок — однопроволочная жила;
  • мк — многопроволочная жила.

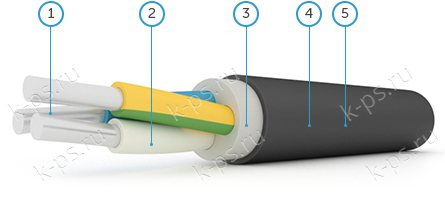

Конструкция АВВГ

  1. 1. Алюминиевая токопроводящая жила
  2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
  3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
  4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
  5. 5. Оболочка из ПВХ пластиката

Конструкция АВВГ

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы Номинальное сечение алюминиевой жилы, мм
круглой секторной (сегментной)
Однопроволочная 2,5-300 25-400
Многопроволочная 25-1000 25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм2 и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы Номинальное сечение алюминиевой жилы, мм
Основная 25 35 50 70 95 120 150 185 240 300 400
Нулевая или заземления 16 16 25 35 50 70 70 95 120 150 185

Маркировка АВВГ

Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012.

Число жил в кабеле, шт.

Цвет изоляции жилы
Порядковый номер жилы
1 2 3 4 5
2 Серый* Синий
3 Серый* Коричневый Черный
Серый* Синий Зеленый-Желтый
4 Серый* Коричневый Черный Синий
Серый* Коричневый Черный Зеленый-Желтый
5 Серый* Коричневый Черный Синий Зеленый-Желтый

Синий — нулевая жила

Зеленый-Желтый — жила заземления

(* — или натуральный)

(** — по согласованию с заказчиком)

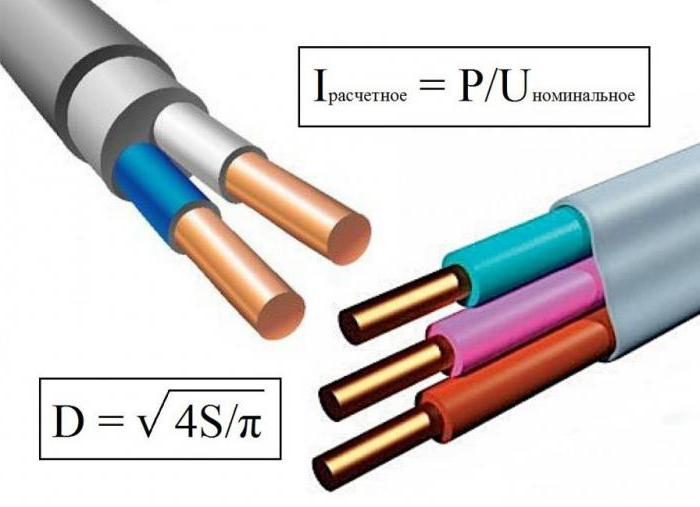

Как определить сечение провода?

Во всех расчетах фигурирует сечение кабеля. По диаметру его определить проще, если применять формулы:

  • S = πD²/4;
  • D = √(4×S/π),

где π = 3,14.

В многожильном проводе сначала надо подсчитать количество проволочек (N). Затем измеряется диаметр (D) одной из них, после чего определяется площадь сечения:

S = N×D²/1,27.

Многожильные провода применяются там, где требуется гибкость. Более дешевые цельные проводники используются при стационарном монтаже.

Где применяется?

Силовой кабель ВВГ 3х1,5 мм2 позволяет передавать и распространять электроэнергию в стационарных агрегатах под напряжением до 1 кВ промышленной частоты. Нагрузка по току составляет не более 27 А.

С помощью данного проводника прокладываются линии, где разность уровней высот не ограничена, включая вертикальные виды трасс.

Проводник ВВГ находит применение в домах, квартирах, офисах, цехах – в электрических системах на переменном напряжении при заземленном или изолированном режиме заземления нейтрали. При однофазном замыкании (ОЗЗ) на землю длительность работы составляет менее 8 часов. Суммарная длительность эксплуатации при ОЗЗ не больше 125 часов в течение года. Допускается укладка группой (в виде пучков) в открытых объектах (эстакадах, галереях). По последним требованиям пожаробезопасности не рекомендуется прокладывать ВВГ на закрытых объектах.

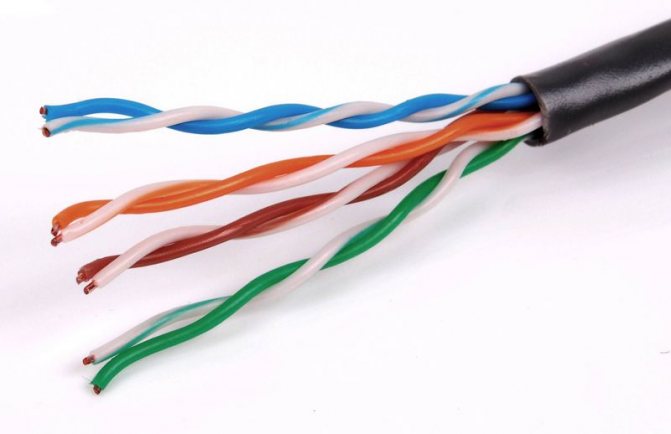

Длительно допустимые токи кабелей согласно ПУЭ

В процессе постройки дома в любом случае будет монтироваться проводка. В этот период нужно особенно тщательно выбирать сечение проводов и максимальную необходимую мощность, которую они могут выдерживать. Для этого учитываются приблизительные данные обо всех потребителях электричества, приборах (начиная от кухонной, бытовой техники, заканчивая электрическим отоплением). В этих целях полагаются на длительно допустимые токи кабелей ПУЭ.

  • Общая информация
  • Расчёт по формуле
  • Допустимая плотность
  • Рекомендации по обустройству

Общая информация

Внутрення часть кабеля, по которой транспортируется ток, изготавливается из металла. Именно эту часть ещё называют сечением кабеля. В качестве единиц измерения используют квадратные миллиметры. В зависимости от сечения кабеля он будет способен пропускать напряжение определённой мощности. Ток, как известно, приводит к выделению тепла.

Эти температуры можно разделить на три разновидности:

  • изоляция останется целой при прохождении тока по кабелю;
  • изоляция расплавится, но внутренняя часть (металлическая) останется невредимой;
  • металл расплавится от такой температуры.

Допуск может получить кабель только в первом варианте. Если изоляция при определённом уровне тока плавится, использовать такие провода нельзя. Также стоит отметить, что с уменьшением сечения провода будет возрастать его сопротивление, в связи с этим напряжение в кабеле будет падать. Но с другой стороны, увеличение сечения приводит к большой массе самого провода и его стоимости.

Если говорить о материалах, из которых изготавливается внутренняя часть кабеля, то в основном используют медь или алюминий. Медь более качественная и дорогая в связи с тем, что у неё более высокий уровень пропускной способности тока. Медь и алюминий имеют разные характеристики и физические свойства. Это важно учитывать, поскольку при одинаковом диаметре провода материалы будут выдерживать разные нагрузки.

Расчёт по формуле

Зная необходимую формулу, даже начинающий мастер без соответствующего опыта работы сможет определить необходимое сечение кабеля. Именно это значение нужно высчитывать, поскольку существуют кабели с одной жилой, двумя и более. То есть если изделие двужильное, то нужно учитывать общую площадь сечения двух жил. Преимуществом многожильных кабелей является то, что они более стойкие, гибкие. Они не «боятся» изломов при выполнении монтажных работ. В основном производители для изготовления такого варианта используют медь.
Для определения допустимого тока для медных проводов или алюминиевых одножильного типа можно применять такую формулу: S = число пи * d 2 / 4 = 0.785 d 2 . При этом S — это площадь в квадратных миллиметрах, а d — диаметр.

Для того чтобы рассчитать допустимый ток для алюминиевых проводов или с использованием любого другого материала, применяется формула: S = 0.785 * n * d 2 . S — площадь, d — диаметр, n — число жил.

Диаметр провода можно определить с помощью микрометра или штангенциркуля, предварительно сняв изоляцию. Таким образом, можно сделать выбор сечения кабеля по току. Таблице ПУЭ такие расчёты будут отвечать.

Допустимая плотность

Плотность определить ещё проще. Для этого достаточно число ампер разделить на сечение. От этого показателя также будет зависеть очень много. В первую очередь плотность отвечает за стабильность работы электросети. Проводку можно разделить на два типа:

  • открытую;
  • закрытую.

Характерными особенностями открытой является лучшая плотность тока за счёт большой теплоотдачи. Закрытую необходимо покупать с поправкой в меньшую сторону, поскольку это может вызвать перегрев, короткое замыкание и даже пожар.
Расчёты тепла — довольно сложный процесс. На практике исходят из максимально допустимой температуры самого слабого элемента конструкции. Таким образом, максимально допустимая плотность тока — это величина, при которой пользоваться проводкой будет безопасно. При этом стоит учитывать и максимальную температуру окружающей среды.

Плотность меди в открытой проводке составляет 5 А/мм2, а закрытой 4 А/мм2. Плотность алюминия в открытой проводке 3.5 А/мм2, а в закрытой 3 А/мм2. В основном современные провода имеют изоляцию, сделанную из ПВХ или полиэтилена. Они допускают нагрев максимум до 90 градусов.

Также стоит разобраться с определением терминов открытая и закрытая проводка. Первый вариант всегда располагается в открытом пространстве. Прикрепляется к стене хомутами, может быть скреплена с тросом или быть натянутой по воздуху от стены до стены. Закрытая может находиться в лотках, трубах, быть замурованной в стене или под штукатуркой. Закрытой будет считаться проводка, если она находится в распределительных коробах или щитках. Её минусом можно считать меньшую степень охлаждения.

Рекомендации по обустройству

Обустройство и монтаж проводки, кроме других навыков, требует умений и общего понимания проектирования. При этом, если имеются довольно хорошие навыки в электромонтаже, хорошую электросеть не сделать. Бывают случаи, когда люди путают проектирование с оформлением какой-либо разрешающей документации в государственных органах.
Самый простой проект можно составить с помощью карандаша и листка бумаги. Для начала следует нарисовать приблизительный план всего помещения. Он необязательно должен быть пропорциональный, поскольку это только образец. Дальше следует прикинуть расположение всех будущих розеток. Нужно также узнать мощность всех потребителей электричества в доме: утюги, чайники, любые другие кухонные приборы, различная бытовая техника, лампочки и тому подобное.

Затем нужно определить, в каких помещениях будет большая нагрузка на электросеть, а в каких маленькая. Как правило, самым большим потребителем электричества в доме является кухня, так как там имеется множество различной бытовой техники. Кроме этого, на кухне иногда размещают и стиральную машину, что создаёт ещё более высокую степень нагрузки. Такой план позволит выбрать оптимальное сечение кабелей для каждого помещения.

При правильных подсчётах можно существенно сэкономить деньги на сечении проводки. Подсчитав нужное сечение, необходимо сложить весь требуемый метраж и получить общую стоимость такого оборудования. Каждая комната должна иметь свою линию и автоматический выключатель. В щитке их можно так и подписать «кухня», «спальня» и так далее. Если будет перепад напряжения, то автоматический предохранитель сработает и самостоятельно выключит подачу электричества.

Кроме этого, такой подход позволяет, к примеру, чинить розетку в спальне, предварительно выключив линию, а на кухне можно заниматься обычными делами, поскольку там подача электричества будет осуществляться.

В сырых помещениях нужно использовать проводку с двойной изоляцией. Рекомендуется покупать современные розетки и выключатели, основанные на европейском стандарте безопасности с применением заземления. При этом его ещё нужно правильно подключать. Одножильные медные провода лучше сильно не сгибать (небольшой угол допустим), поскольку это может привести к излому. Закрытые провода в шахтах и каналах должны лежать ровно. Но стоит отметить, что их нельзя зажимать, а в канале они должны размещаться свободно.
Устанавливая розетки и выключатели, следует оставлять несколько лишних сантиметров для страховки. При расчёте допустимого размера кабеля этот параметр также учитывается. Монтируя кабель, нужно обратить внимание на острые углы, которые могут повредить изоляцию провода, и удалить их. Затягивать клеммы при подключении необходимо особенно тщательно. Одножильные варианты нужно затягивать два раза. Это связано с их особенностью осадки, из-за чего со временем соединения ослабляются сами по себе.

Медные и алюминиевые провода несовместимы между собой по своим химическим характеристикам, то есть соединять их между собой нельзя. Если возникла особая потребность в этом, то нужно использовать специальные соединители, оцинкованные шайбы или клемы. Место, в котором они будут состыковываться, должно быть сухим.
