Кабель ВВГнг-LS позволяет передавать и распределять электрическую энергию в установках, работающих на постоянном токе. Одной из особенностей провода ВВГнг-LS является его усиленная защита от процессов возгорания.

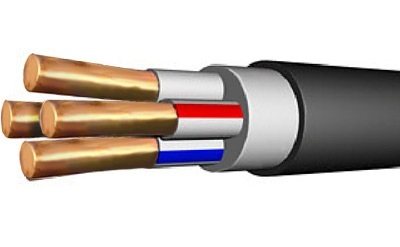

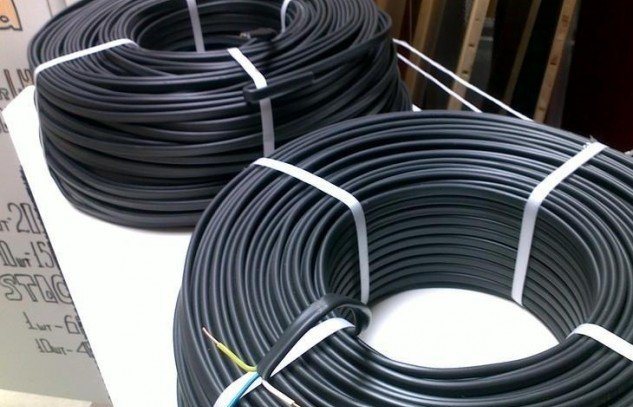

Кабель ВВГнг-LS представляет собой проводник, выполненный из меди (многопроволочное исполнение, круглой формы). Изоляционный материал имеет пониженный уровень горючести. Изоляционный материал состоит из поливинилхлоридной композиции, имеет низкий уровень дымо- и газовыделения. Маркировка кабеля ВВГнг-LS имеет соответствующие обозначения – LS. Применение ВВГнг-LS нашло себя при монтаже в различных помещениях: производственные помещения, специальные блоки и эстакады. Класс напряжения лежит в пределах 660?1000 В. Обладает высоким уровнем пожаробезопасности и негорючести.
Данный кабель бывает одно- или многопроволочного исполнения. Форма жил – круглая или секторная.
Расшифровка
Расшифровка ВВГнг-LS включает в себя обозначения материала жил. При отсутствии обозначения «А» провод является медным:
- В – обозначение изоляционного материала. Внутренняя изоляция выполнена из поливинилхлорида.
- В – материал наружной оболочки. Материал аналогичный основной изоляции.
- Г – отсутствует защитное покрытие (голый проводник).
- нг – не поддерживает процессы горения.
- LS – дословно «low smoke». Низкий уровень газо- и дымовыделения.
Обозначение «LS» присваивается кабелю только после проведения успешных испытательных работ. Данные испытательные работы проводятся в соответствии с ГОСТ Р МЭК 61034-1(2)-2005.
В основе данных испытательных работ лежат измерения уровня прозрачности воздуха. Измерения проводят в специальной камере до и после горения. Приборы фиксируют уровень светопроницаемости, который уменьшается при выделении дыма горящего образца. Результатом испытаний является индекс в процентах, равный отношению светопроницаемости до начала и после проведения испытательных работ. ГОСТ Р 53769-2010 определяет успешное проведение проверки при уровне прозрачности не менее 40%. После чего проводник получает соответствующее обозначение в маркировке.

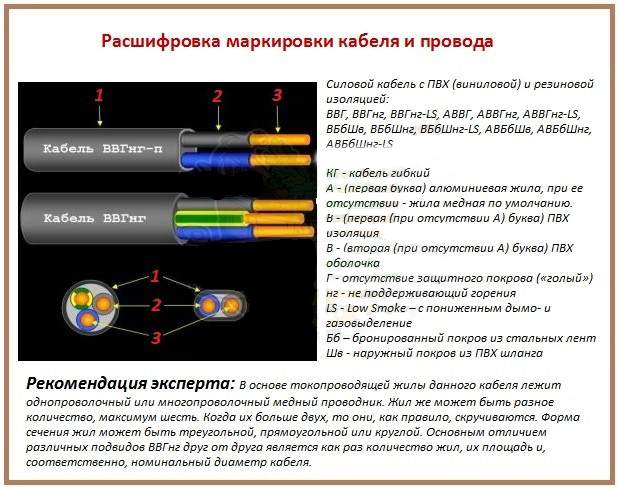

Расшифровка маркировки
Прежде чем приводить описание свойств этого проводника или его технические характеристики, следует разобраться: что собственно обозначает эта аббревиатура и цифры, которые следуют за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?
С буквенными обозначениями все довольно просто:
- Отсутствие буквы «А» в начале показывает, что кабель медный.
- Две буквы «В» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
- Символ «Г» обозначает голый провод. Его нельзя применять при прокладке под землей или в случае, если есть вероятность физического повреждения без дополнительной защиты.
- «Нг» – свойство не поддерживать горение, дополнение «LS» указывает на то, что при возгорании выделение дыма будет минимальным. Сокращение «LS» («ЛС») означает «low smoke», то есть «мало дыма».

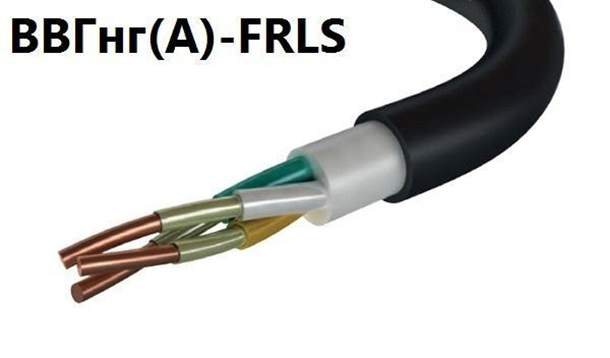

Символов может быть и больше, например, кабель ВВГнг а frLS 3х1,5. Расшифровка в этом случае будет следующей:
- Символ «а» показывает, что провод можно использовать при групповой укладке.
- Аббревиатура «fr» – наличие дополнительной защиты от возгорания за счет материалов из слюды.
- Может встречаться еще дополнительная буква «п». Особенность такого провода – плоское расположение жил в проводе.
Цифры после буквенного кода обозначают количество токопроводящих жил и их сечение.
Например, у кабеля ввгнг LS 4х25 имеется 4 жилы, каждая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2.
Применение
Кабель ВВГнг ЛС используется на постоянном или переменном токе класса 660,1000 или 6000 В. Обладает повышенной огнеупорностью, в связи с чем, применяется на объектах с низким уровнем пожаробезопасности.
Данные проводники относятся к классам П1.8.2.1.2 и П1.8.2.2.2. Используется для укладки группами на жилых и производственных объектах. Также различные кабельные сооружения, заводы и промышленные и объекты. Имеется разрешение на эксплуатацию на ядерных объектах.
Провод ВВГнг ЛС (особенно при наличии в маркировке «ЛС») представляет собой универсальный проводник, предназначенный для различных условий работ. Особенности проводника:
- возможно использование в помещениях с повышенной влажностью.
- прокладка может вестись на высоте. Поэтому применяется в подземных сетях и шахтах.
- при наличии открытого очага горения не распространяет процессы горения.
- технические характеристики ВВГнг-LS позволяют проводить эксплуатацию в химически агрессивной среде: химические и нефтяные объекты.
- использование на ядерных объектах классов II-IV по ОПБ-88/97.
- эксплуатация при различных уровнях влажности.
- монтаж на воздушных участках.
Провод ВВГнг ЛС стал распространенным при укладке на опасных участках трасс с высоким уровнем горения. Изоляция кабеля является достаточно гибкой и прочной. Одним из достоинств данной марки является не только влагостойкость, но и стойкость к химически агрессивным средам.

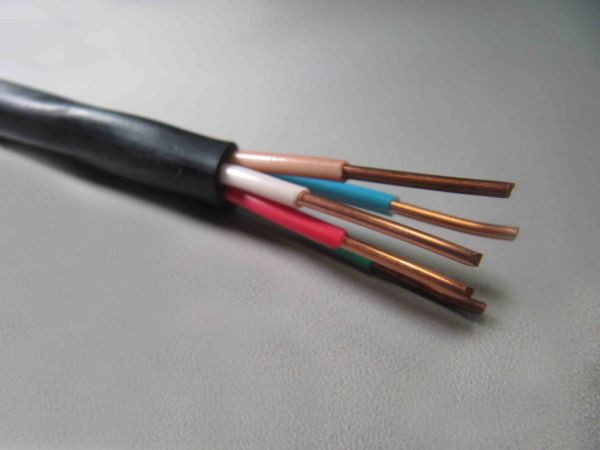

Структура и характеристики
Провод насчитывает от 1 до 6 жил, максимальным сечением 240 мм². Значение допустимого тока равняется 21 — 70 А. Максимальный вес может быть 2 тонны на км, минимальный вес 112 кг. Стоимость зависит от характеристик продукта. На неё влияет число жил и общий объём.
Разработка данного кабеля вызвана необходимостью применения для передачи тока в огнеопасных условиях согласно требованиям пожарной безопасности. Главная особенность понижение дыма при пожаре.
Температура при эксплуатации варьирует от -50 до +50 градусов. Монтаж осуществляется при температуре выше -15 градусов, так как низкие температуры вредят оболочке. Время использования около 30 лет.
ВВГнг-LS применяется для сетей переменного тока до 1000 вольт при частоте 50 Герц. Кабель используется в зданиях и объектах, может быть уложен в лотках, коробах. По требованиям пожарных норм нельзя устанавливать в социальных учреждениях.
Технические характеристики
Предел рабочих температур: t=±60?C; Рабочее напряжение 660/1000 В; Относительный уровень влажности (при t=35?C) ?=98%; Частота – 50 Гц. Температура монтажных работ без нагрева t?-15?C; Минимальный радиус изгиба при монтажных работах: 7,5D при многожильном проводе, 10D при одножильном (D-наружный диаметр); Рабочая температура эксплуатации до 70?С, при аварийных ситуациях до 90?С, в режиме короткого замыкания до 160?С, максимально длительно допустимая температура 400?С. Период службы 30 лет.
Наружный диаметр кабеля ВВГнг-LS отличается в зависимости от номинальных параметров.
Характеристики и значение аббревиатуры ВВГНГ
Любой кабель серии ВВГНГ, включая такой тип, как LS , является силовым, сделан из меди, может иметь от одной до трех жил. Модели с двумя жилами очень распространены для разводки проводов в домах или квартирах. Также количество применяемых жил кабеля влияет непосредственно на его габариты.
Любая электропродукция серии ВВГ оснащена минимальным жиловым сечением 1,5 квадратных миллиметров. А вот сам кабель может быть крупным и иметь куда большее сечение, в частности, до 230 квадратных миллиметров. Если кабель оснащен двумя жилами и больше, то количество его сечений составляет 50 квадратных миллиметров максимум.
Размер нулевой жилы зависит непосредственно от основных токоведущих жил. Например, при токоведущей жиле размером от 1,5 и до 2,5 нулевая будет иметь сечение 1,5 соответственно.
Расшифровывается аббревиатура ВВГНГ так:
- В – виниловая оболочка;
- Г – голый кабель;
- НГ — негорючий материал.
Соответственно, кабель имеет «голую» жилу, которая защищена двойной изоляцией из ПВХ. Буквы А в названии нет, соответственно, провод сделан из меди, как мы уже упоминали. А вот что означают в названии ВВГНГ LS последние латинские буквы LS , давайте тоже выясним, а еще узнаем, какие еще типы кабеля существуют.
Купить кабель ВВГнг-LS
Наша компания занимается оптовыми поставками силовых кабелей ВВГнг-LS по всей России. Продажа осуществляется в зависимости от наличия товара или на заказ у заводов-изготовителей. Удобным для вас способом вы можете оставить свою заявку (веб-сайт, электронная почта). Наша продукция имеет требуемый сертификат на кабель ВВГнг-LS.
В кратчайшее время будут подготовлены ТКП, возможные скидки и условия доставки изделия.
Цена кабеля ВВГнг-LS определяется индивидуально на основе объема и условий заказа. Узнать окончательную цену и купить кабель ВВГнг-LS вы можете, оставив заявку.
Изоляция кабелей с низким дымогазовыделением
Для производства кабеля ВВГнг LS требуются ПВХ пластикаты пониженной пожарной опасности, причем, в контакте с огнем они не должны давать большого количества дыма. Кроме того требуется, чтобы дым был минимально токсичен (показатель токсичности – не более 40мг/м3 по ГОСТ Р 53769-2010).
Задача сложная, но она была успешно решена, путем подбора специальных добавок – антипиринов и аддитивов. Сегодня такие пластикаты производятся и в России и за рубежом. Отечественные производители зарегистрировали несколько ТУ, например ТУ 2246-001-25795756-2009 и производят по ним пластикаты, специализированные под изоляцию жил, внутреннее заполнение и внешнюю оболочку (марки ППИ 30-30, ППВ-28, ППО30-35, соответственно).
Конструктивные особенности

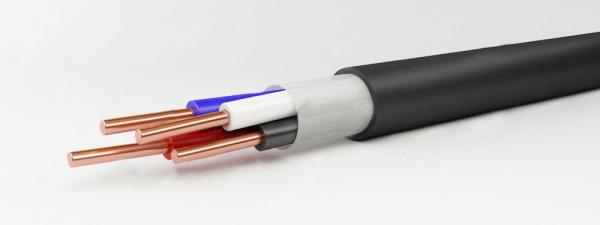

Описание конструкции электрокабеля марки ввг нг ls дает гост 22483. Он включает в себя одно- двух- или многопроволочную токопроводящую жилу из меди. В качестве изоляционного материала применяется поливинилхлоридная композиция, характеризующаяся низким коэффициентом пожароопасности.
Кабели силовые ввгнг технические выпускаются как круглые, так и плоские. Токоведущих жил в проводе может быть максимально — 5. По форме они бывают круглыми и секторными. Жилы изолируют поливинилхлоридом в отличительной расцветке. Так, например, жила, отвечающая за ноль имеет покрытие голубого цвета, а заземление покрывают ПВХ композицией зеленовато-желтого цвета.
Токопроводящие жилы бывают 1-2 класса, скрученные, провод заполняется экструдированным ПВХ пластикатом, отличающимся низким дымо- и газовыделением. В двух- и трехжильных моделях применяют жилы одного сечения, в четырех- и пятижильных проводах одна жила имеет меньший размер.
Толщина пластиката должна быть не менее 0,3 мм, секторные жилы можно не заполнять внутренней оболочкой из пластиката, достаточно наложить внахлест полиэтилентерефталатную пленку или термоскрепленное полотно. Наружное покрытие выполняется из ПВХ композиции.
Особенности прокладки кабеля
Безусловно, этот провод не распространяет горение, однако это вовсе не означает, что он совершенно не горит.
Вот показательный ролик про одновременное испытание горючести двух марок при воздействии внешнего пламени. Из него сразу становится видно, почему NYM нельзя прокладывать пучками и совместно друг с другом.
Еще одна особенность данной марки, которая одновременно может быть и ее недостатком – изоляция кабеля боится ультрафиолетовых лучей. Именно поэтому его нельзя прокладывать снаружи помещений.

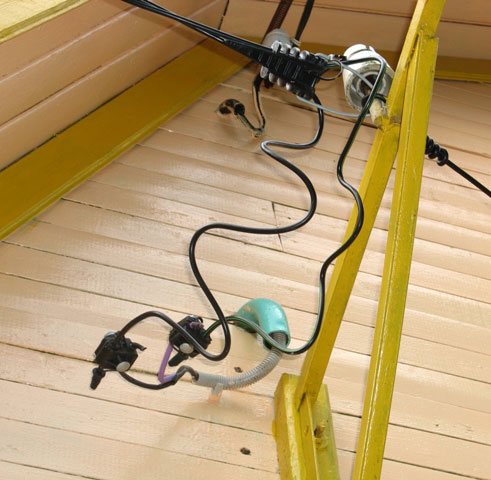

У ВВГнг здесь более широкие возможности. Его спокойно можно использовать как внутри, так и снаружи здания. Например, в качестве ввода от столба до дома, или ответвления после провода СИП.

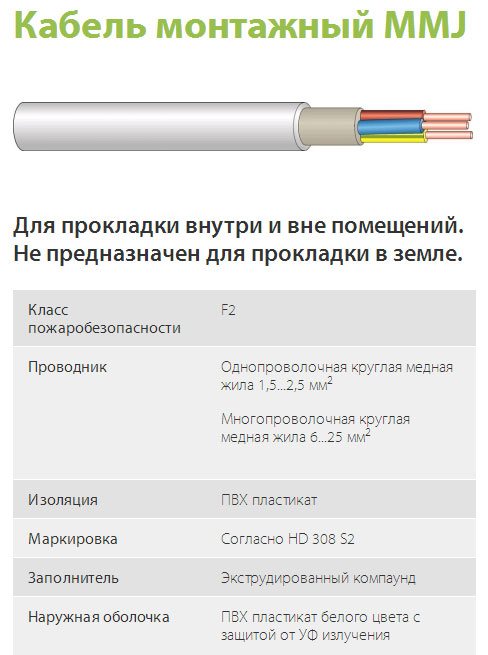

Близкий родственник NYM который можно применять на улице и вне помещений, так как его изоляция уже не боится ультрафиолета – это кабель MMJ.
Почему многие все равно выбирают NYM при его относительных недостатках? Это объясняется большими удобствами при его прокладке – легче зачищается, гнется на поворотах, при протяжке в трубах и гофре не застревает.
Для плоского кабеля ВВГ нужно следить, чтобы он не перекручивался, а с круглым NYM таких проблем нет.
Описание
Кабели ВВГ применяются для подведения питания электрооборудования и освещения как внутри зданий, так и на внешних кабельных конструкциях и электроприборах. Технические характеристики позволяют использовать его даже на объектах с относительной влажностью до 98% (шахты и т.п.), а также для высотного монтажа по воздуху. Благодаря такой универсальности, этот проводник является самым популярным материалом для прокладки сетей.
Кабель ВВГ представляет собой провод из одной или нескольких токопроводящих жил, каждая из которых имеет свой изоляционный слой. Эти жилы скручиваются вместе и прокладываются внутри общей изоляционной оболочки. Её делают из ПВХ с низкой пожароопасностью, что очень важно при монтаже электросетей на нефтегазовых и химических предприятиях. Производство всех марок ВВГ кабеля регулируется государственным стандартом ГОСТ 16442-80.
Область применения
Силовые кабели нужны, чтобы передавать и распределять электроэнергию в стационарной установке, имеющей переменное и постоянное напряжение в один киловатт. Может эксплуатироваться в местах, где имеется умеренный, холодный и тропический климат. Прокладывается там, где нет опасности механического повреждения. Устанавливается на специальной кабельной эстакаде, в пожароопасном помещении, во взрывоопасных условиях и для прокладки групповых осветительных сетей, где есть взрывоопасные зоны класса В-Iа.
Обратите внимание! Нужны, чтобы защитить подверженные вибрациям небронированные кабельные элементы. Не способны распространять горение. Требуются, чтобы могли исправно функционировать кабельные сооружения и помещения. Нагреваются не более чем на 80 градусов и работают не больше 8 часов в сутки.

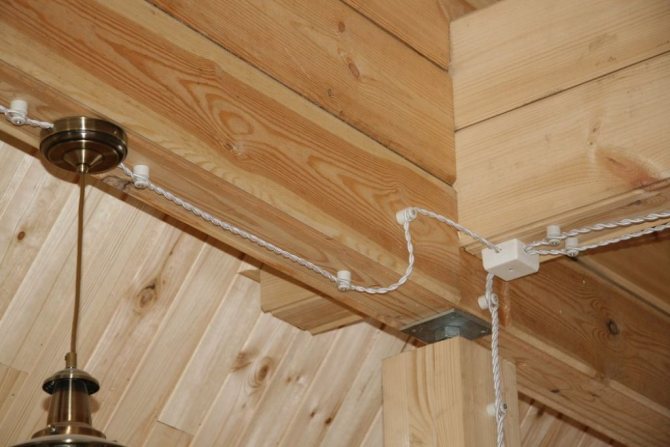

Область кабельного применения
Другие варианты исполнения кабеля
- ВВГ — кргулый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
- ВВГ-П — тоже что и ВВГ, но плоского исполнения;
- ВВГнг — круглый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной прокладке;
- ВВГнг-П — тоже что и ВВГнг, но плоского исполнения;
- ВВГнг-ls — круглый медный провод с ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
- ВВГнг-Пls — тоже что и ВВГ-ls, но плоского исполнения;
- ВВГнг-frls — круглый медный провод с огнестойкой ПВХ изоляцией наружного и внутреннего слоя, обладает низким газо и дымо выделении при горении при одиночной и групповой прокладке;
- ВВГнг-Пfrls — тоже что и ВВГнг-frls , но плоского исполнения.
Подвиды кабеля
Уже в самой аббревиатуре ВВГ встречаются дополнительные буквы: ВВГнг, ВВГнгHF, ВВГпнг и другие. Каждый вариант имеет дополнительные характеристики и может быть использован в определенных ситуациях.
Источник nag.ru
Отличие ВВГнг и ВВГнгLS легко расшифровать по их названиям:
- Кабель ВВГ отличается наличием изоляции из ПВХ, которая не имеет никаких добавок. При прокладке одного кабеля горение не распространяется. Прокладывать несколько кабелей вместе не рекомендуется, исключение – если каждый провод находится в отдельном гофре.
- ВВГ-пнг – это плоский силовой провод, в котором 2-3 жилы. Его оболочка из ПВХ и изоляция малогорючи. Кабель используют в стационарных электроустройствах.
- ВВГнг переводится как «не распространяющий горение». В изоляции есть специальные добавки, благодаря которым горение не распространяется по проводу даже, если рядом лежат несколько кабелей.
- Важно отметить следующее: находясь в огне, кабель все же будет гореть. Если его вытащить из пламени, он тут же потухнет.
- ВВГнгLS переводится как «low smoke» или «низкий уровень дыма». Это важная характеристика. При горении ПВХ выделяет опасные токсичные вещества и сильно дымит. Если при пожаре начнет гореть большое количество кабелей сразу (например, если проложен пучок), можно задохнуться за несколько минут. По сравнению с ВВГнг провода ВВГнгLS горят плохо, почти не выделяют дым и газ.
Источник kafael.kz
- Отличие ВВГнг от ВВГнгLS на этом не заканчиваются. У кабеля ВВГнгLS есть подвид ВВГнгLSLTx. Этот кабель имеет низкие показатели газо- и дымовыделения, а также практически не токсичен.
- Есть и еще один вид кабеля – ВВГнгFRLS или «fire resistant, low smoke» («огнестойкий, с низким уровнем дыма»). Этот вариант отличается особой изоляцией – слюдосодержащей лентой. Благодаря ей кабель длительное время сохраняет работоспособность (до 3 часов) даже при открытом огне, при горении выделяет мало дыма, практически не ядовит. ВВГнгFRLS используют в местах, где требования пожарной безопасности весьма высоки, например, в системах пожаротушения или дымоудаления, для систем пожарной сигнализации. В жилых домах его используют редко из-за высокой цены.
Что лучше не использовать
Также в продаже можно встретить кабель NYM или российские аналоги НЮМ, NUM. Это европейский вариант, который отличается от ВВГ по нескольким параметрам:
- Жилы внутри провода размещены в мелонаполненной резине. Это позволяет рвать кабель буквально руками, не используя специальные инструменты.
- Внешняя оболочка NYM более чувствительна к УФ-излучению. Кабель не рекомендуется прокладывать на солнце.
- Срок службы NYM – 40 лет.
- Этот кабель горит лучше, чем ВВГ, его нельзя класть пучками, только если каждый провод будет в отдельном гофре.
Источник yandex.net
Разбираясь, в чем отличие ВВГнг от ВВГ-пнг и других вариантов, стоит помнить, что есть и другие кабели. Каждый из них имеет свои особенности. Кабель ПВС можно использовать только для нестационарного соединения, например, как шнур в удлинителе. Для стационарной проводки он не подходит. Провод ШВВП предназначен только для светильников и бра. Провод ПУНП вовсе запрещено изготавливать на территории России. Из-за низкой изоляции и сильного занижения сечения кабель вызвал огромное количество пожаров.
Подробное сравнение кабелей разных видов показано в этом видео:
