Как наращивать силовые и слаботочные провода в квартире

Июль 27, 2014 Кабели и провода admin

Достаточно часто человека в жизни преследуют различного рода неприятности, связанные с обрывом проводов. В этом случае стоит задумать об их соединении между собой.

Делается это достаточно просто. Однако, если речь идет о соединение мелких проводков, к примеру, проводов наушников или телефонной линии, то задача немного усложняется.

Что значит нарастить провод

Под наращиванием подразумевается увеличение длины кабеля или отдельного провода. Такое соединение выполняется не только механически, но и электрически. Полученный контакт должен быть максимально прочным и иметь минимальное переходное сопротивление. Это обязательное требование для силовой проводки и вводных кабелей.

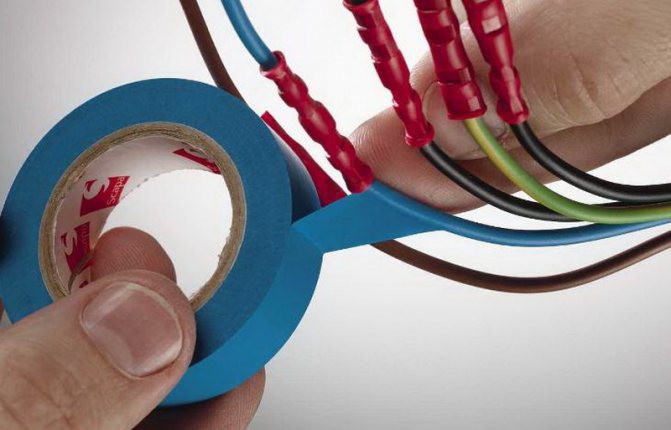

Технология наращивания проводов

Основные способы наращивания кабелей

Существует масса способов наращивания проводки. Они отличаются по надежности контакта и сложности выполнения. Большинство электриков практикует следующие методы:

  • наращивание с помощью клемм WAGO;
  • клеммные колодки с винтами для затяжки;
  • классическая скрутка жил;
  • пайка оловянными припоями (для медной проводки);
  • сварка жил графитовым электродом;
  • соединительные гильзы;
  • электротехнический орех;
  • наращивание с помощью скотчлоков.

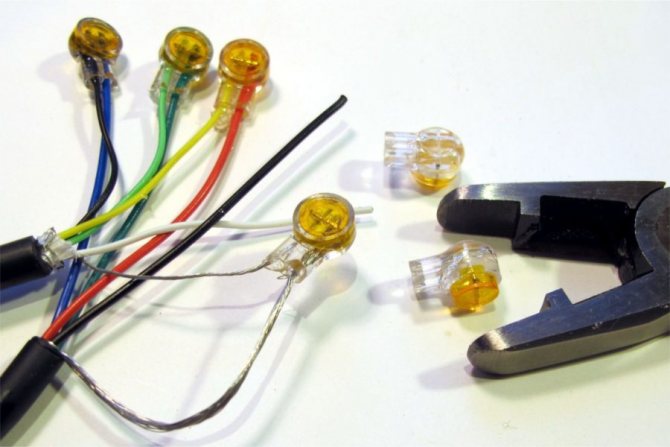

Скотчлок для соединения проводов

Дополнительная информация. Способ соединения определяется материалом провода и током, который через него протекает. Для больших мощностей идеально подходит спайка и сварка жил. Слаботочные цепи допустимо подключать и другими способами. Но если это высокочастотный сигнал ТВ или интернет-кабеля, то место соединения выполняется максимально компактным и без перегибов.

Особенности IDC-контактов плинтов

Конструктивно телефонный плинт представляет собой сборку IDC-контактов, смонтированных в пластиковом корпусе.

Для увеличения срока службы плинта SUPRLAN при его производстве используются:

  • антиокисляющее покрытие рабочей кромки ножей контактов, непосредственно взаимодействующей с медью провода кабелей и кросировки;
  • изготовление ножей из сплава, не подверженного усталостным эффектам и сохраняющим упругость на протяжении всего нормативного срока эксплуатации.

Для обеспечения возможности выполнения параллельного соединения телефонов, станционная сторона плинта формируется из соединенных между собой сдвоенных IDC-контактов. В случае необходимости за счет специального исполнения формы отдельного IDC-контакта параллельно можно соединять более двух пар проводов.

Для подключения кроссировочных проводов и проводов кабелей целесообразно использовать устройство для заделки Krone/IDC SUPRLAN SYSTEM. Простота подключения обеспечивается наличием окраски торцевой поверхности пластикового разделительного выступа контактов одной пары.

Для коммутации используются кроссировочный провод и шнуры со специальными однопарными вилками.

Самый простой способ наращивания. Дедовский метод

Самым простым из перечисленных способов наращивания является классическая скрутка жил. Провода должны быть из одинакового металла и желательно равного сечения. Порядок действий для наращивания таков:

  1. Снимите при помощи ножа 30-50 мм изоляции с концов соединяемых жил.
  2. Скрутите между собой зачищенные провода по всей длине оголенных участков. Соединение выполняется максимально тугим.

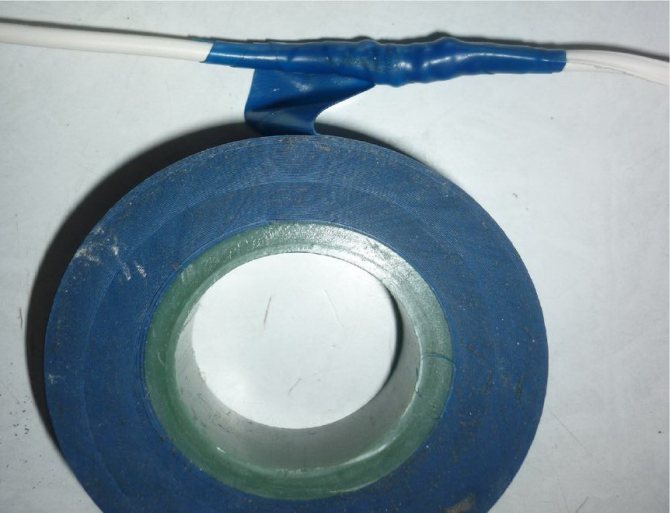

  3. Обмотайте полученную скрутку изоляционной лентой.

Дополнительная информация. Если не хватает длины кабеля для телевизора, компьютера и различной офисной техники, то необязательно их наращивать. Как правило, такие провода стандартные и имеются в наличии в магазине с бытовой электроникой. Причем той длины, которая вас устроит.

Наращивание проводов, идущих к розетке

Наращивать провода для розетки необходимо, например, при переносе ближе к полу под евростандарт. Следует помнить, что к розетке возможно подключение мощных потребителей по 1,5-2 кВт. Поэтому скрутку необходимо выполнять качественно. Рекомендуется использовать следующие способы соединения:

  • сварка;
  • пайка
  • соединительные гильзы;

Другие методики наращивания тоже подойдут. Но их надежность и безопасность не внушает доверия (речь о мощных потребителях).

Медные жилы

Наращивать медный провод проще, чем алюминиевый. Пригодны три способа: сварка, пайка, гильзы. Перед соединением с кабеля следует снять изоляцию.

Сварка выполняется специальным трансформатором. Он дорогой. Его имеет смысл приобретать практикующим электромонтерам.

Пайка производится при помощи электрического паяльника, припоя и канифоли. Дешевый способ доступный каждому. Однако подразумевает минимальные навыки работы с паяльником.

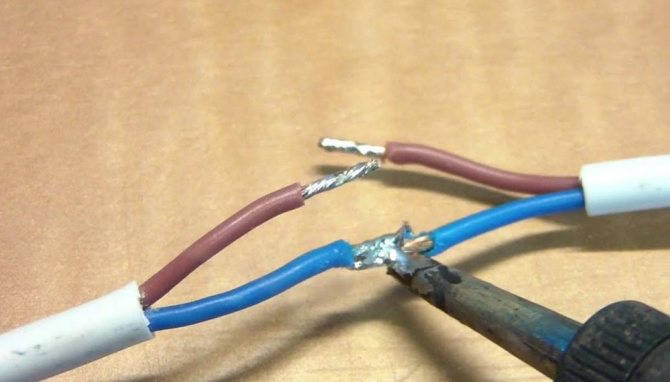

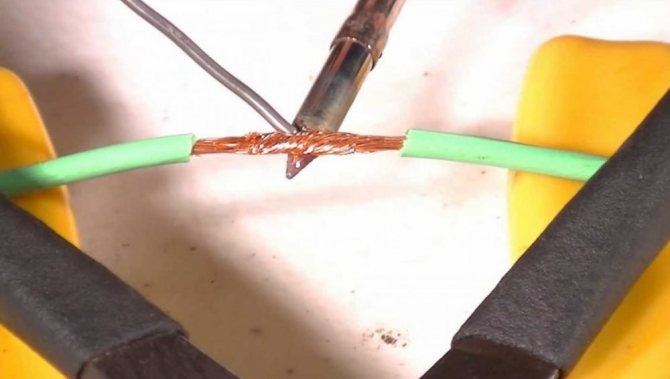

Пайка медных проводов

Гильзование (опрессовка) потребует покупки обжимочного пресса. Метод пригоден для профессионалов, которые готовы тратить деньги на приобретение дорогостоящих инструментов.

Алюминиевые жилы

Алюминиевый кабель ломкий. Следует держать в голове, что при многократном изгибе он легко надломится. Жилы возможно сварить трансформатором с угольным электродом. Подойдет и газовая горелка, но это сложнее и опаснее.

Гильзование также пригодно. Соединительная трубка должна быть из такого же материала, что и жила кабеля. Алюминиевый провод не получится спаять паяльником и припоем. Расплавленное олово не сможет «прилипнуть» к поверхности этого металла.

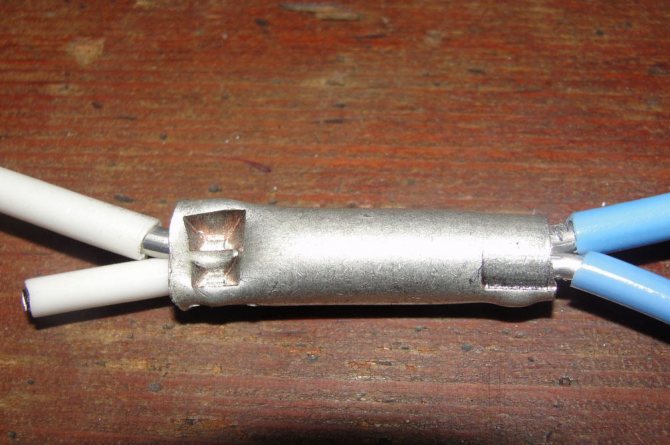

Опрессовка алюминиевых проводов

Звонит МГТС: замена телефонного кабеля на оптоволокно

Тема получила широкий резонанс, поэтому решил написать целую статью. Вам звонят из МГТС и говорят о плановой замене оборудования и предлагают согласовать время прихода мастера. Что это значит и что делать?

Сначала о том, как это происходит

Лично мне почему-то звонили на сотовый, знакомым звонили и на домашний.

Оператор, представившись представителем МГТС, переходит сразу к делу, и, сообщив, что МГТС меняет оборудование, предлагает выбрать время для прихода мастера, заверяет, что это бесплатно.

Первые лёгкие попытки возражения парируются словами о том, что плановая замена оборудования МГТС из-за замены телефонного кабеля на оптоволокно МГТС обязательна, и не является предметом обсуждения, её следует принять как данность (вместе с мастером).

Наращивание других видов проводов

Квартирная проводка не ограничивается розетками, силовыми вводными кабелями и освещением. Подчас приходится иметь дело и с другими электрическими цепями. Поэтому необходимо знать нюансы и технологию наращивания всех возможных видов проводов.

Сломался зашпаклеванный провод

Такое случается на участке кабеля, где он выходит из бетонной стены в розетку. Если торчащий из цемента провод имеет длину хотя бы 15 мм, то следует попробовать нарастить его одним из вышеописанных способов. Чаще бывает, что жила ломается непосредственно в стене. В таком случае придется брать в руки перфоратор и расчищать провод от раствора, чтобы получить доступный для работы конец.

Удлинение и перенос силового вводного кабеля

Наращивание вводного кабеля в квартире — работа ответственная. Поэтому придется прибегнуть к сварке. Этот способ соединения самый надежный и ничего качественнее пока не придумано. Для сваривания силовых проводов применяется специальный трансформатор с графитовым электродом. Он выдает большой ток в 100-150 ампер. Если трансформатора нет, то допустимо воспользоваться переносным сварочным аппаратом инверторного типа. Перед соединением проводов их следует плотно скрутить. Затем промаркировать отдельные жилы.

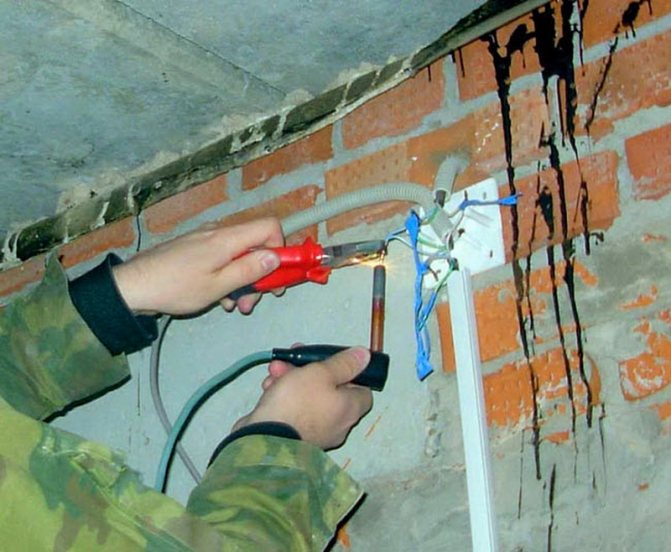

Аппарат для сварки электропроводки

Проводка для мощных электрических приборов

Мощные потребители электроэнергии способны брать от сети большие токи до 10-15 А. Примеры таких приборов: электроплиты, чайники, утюги и различные печи. Для подключения и наращивания используют медные кабели. Выполняя работу, необходимо соблюдать следующие условия:

  • сечение жил кабеля не менее 2,5 кв. мм;
  • соединение скрутки методом сварки или пайки;
  • применение тканевой изоляционной ленты с негорючей пропиткой.

Как выполнить наращивание на улице и под дождем и снегом

Иногда возникает необходимость наращивать провод, находящийся под открытым небом. Это может быть СИП кабель питания пристройки на даче или освещения в саду. В таком случае особое внимание следует уделить герметизации места соединения.

Тряпичная изоляционная лента не подойдет. В отличие от ПВХ, она способна напитать влагу от дождя. Для герметизации удобно использовать термоусадочные трубки. Особенно те, что внутри содержат клеевой слой.

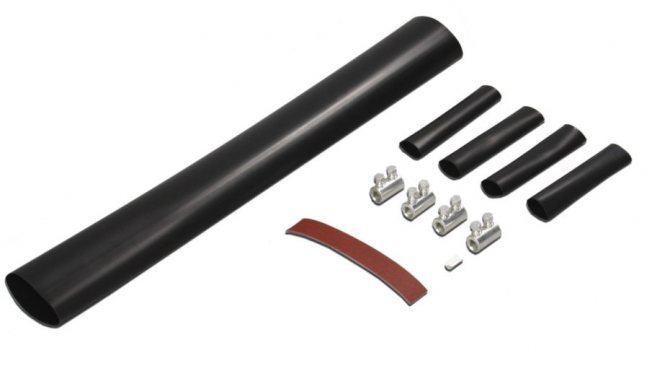

Соединительные муфты для СИП-кабеля с термоусаживаемыми манжетами

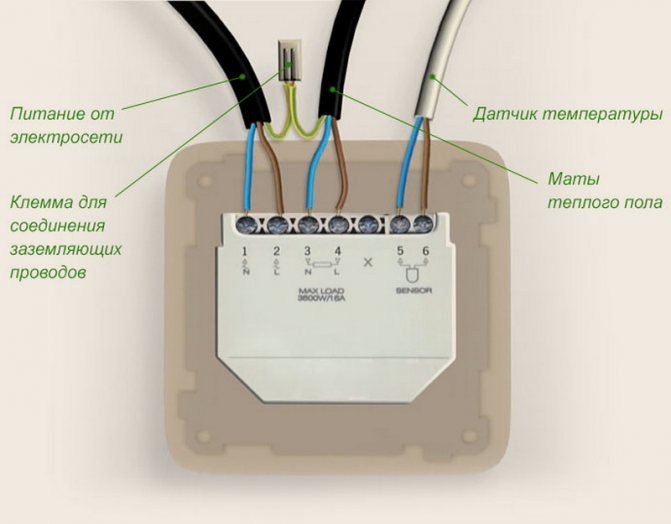

Провода датчиков температуры

Если в роли датчика температуры используется термопара или цифровой трехпроводный измеритель, то важно соблюсти полярность подключения. Наращиваемые провода обычно выполнены из хрупких сплавов на основе алюминия, хрома и меди. Для соединения возможно применить простую скрутку, винтовые или WAGO клеммы. Пайка может и не получиться. Зависит от конкретного типа сплава, из которого выполнены провода. Они, кстати, тонкие. Поэтому гильзы и орехи отпадают из-за слишком больших размеров.

Как удлинить светодиодную ленту

Случается, что после монтажа led ленты ее яркости недостаточно. Поэтому подсветку придется наращивать. При удлинении светодиодной ленты следует помнить три основных правила:

  1. Подключая новый фрагмент, необходимо соблюдать полярность. То есть плюс и минус. Обычно это соответственно красный и черный или серый и белый провода.
  2. Led лента разрезается в специальных местах. Они обозначаются символом «ножницы».
  3. Если светодиоды RGB типа, то проводов четыре. Их следует подключать с учетом цветовой маркировки. Красный к красному, зеленый к зеленому и так далее.

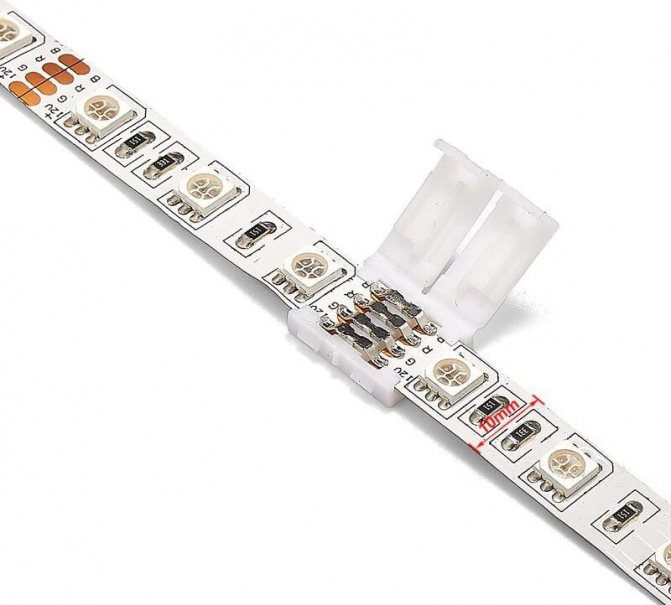

Коннектор для наращивания светодиодной ленты

Наращивание витой пары

Стандартная витая пара содержит восемь проводов. Они подключаются согласно цветам. Жилы проводов тонкие и медные, поэтому лучший способ соединения — пайка оловянно-свинцовым припоем. Пригодна и дедовская скрутка. Однако на больших скоростях интернет-соединения это может создать проблемы. Использовать гильзы и клеммники теоретически получится, но на деле дорого и бессмысленно.

Важно! Наращивая сигнальные и антенные провода, следует помнить, что они имеют экранирующий слой. Он выполнен в виде медной или алюминиевой оплетки в наружных слоях изоляции. Его задача — защита внутренних проводников от помех. Экран также подлежит электрическому соединению. Это правило относится к UTP проводам для интернета, звуковым и телевизионным кабелям. Если изображение рябит, то следует проверить целостность экрана вплоть до антенны.

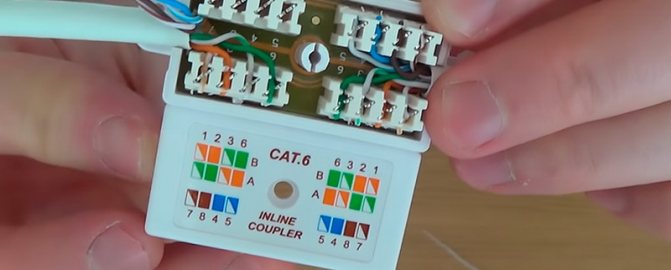

Коннектор для соединения витой пары

Как заварить скрутку

Для хорошего контакта скрутку можно заварить графитовым электродом или газовой горелкой. Сварка горелкой не получила распространения из-за сложности и необходимости использовать баллоны с газом и кислородом, поэтому в этой статье рассказывается только об электросварке.

Электросварка производится с помощью графитового или угольного электрода. Графитовый электрод предпочтительнее. Он дешевле и обеспечивает лучшее качество сварки. Вместо покупного электрода можно использовать стержень из батарейки или щётку от электродвигателя. Медные электроды лучше не использовать. Они часто залипают.

Для сварки предварительно нужно сделать скрутку длиной 100 мм, чтобы готовая получилась около 50. Выступающие проволочки нужно подравнять. Для сварки лучше всего использовать инверторный сварочный аппарат с регулировкой силы тока. Если такого нет, то можно взять обычный трансформатор мощностью не меньше 600 Вт и напряжением 12–24 V.

Возле изоляции с помощью толстого медного зажима подключается «масса» или «минус». Если просто намотать провод на скрутку, то скрутка перегреется и расплавит изоляцию.

Перед началом сварки необходимо подобрать ток. Необходимый ток меняется в зависимости от количества и толщины проволоки, из которой состоит скрутка. Продолжительность сварки должна быть не более 2 секунд. При необходимости сварку можно повторить. Если всё было выполнено правильно, то на конце скрутки появится аккуратный шарик, припаянный ко всем проводам.

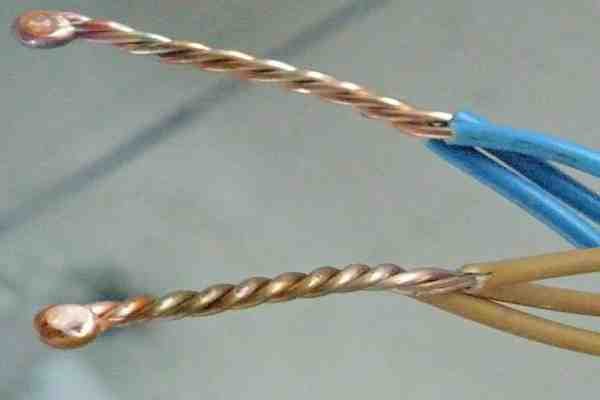

Сварка провода

Соединение меди с алюминием

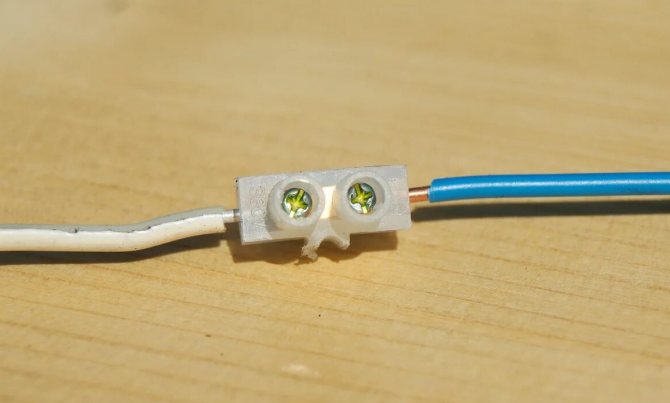

Желательно избегать подобных наращиваний. Оптимальный вариант для соединения меди с алюминием — это клеммы. Некоторые модели содержат специальную смазку, призванную повысить надежность контакта и уберечь его от окисления.

Такое соединение выполняется доступным для осмотра. По нему не рекомендуется пропускать большие токи. При расчетах их желательно выбирать на ступень меньше допустимых по сечению. Если провод рассчитан на 16 ампер, то не следует пропускать через него больше, чем 10 А.

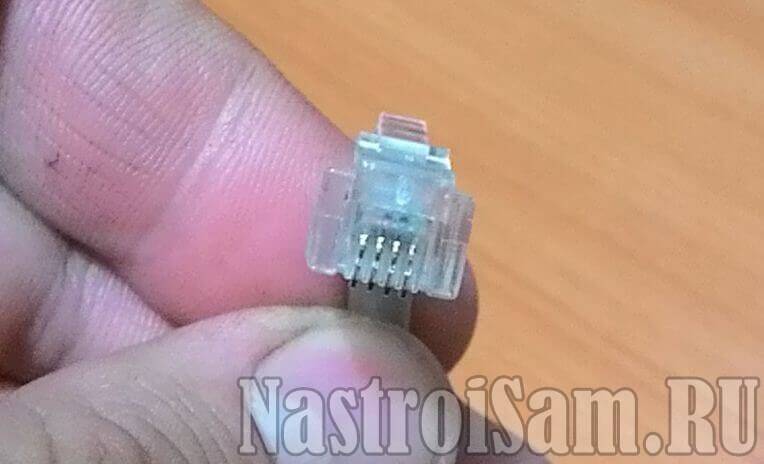

Какова величина напряжения в телефонных линиях связи

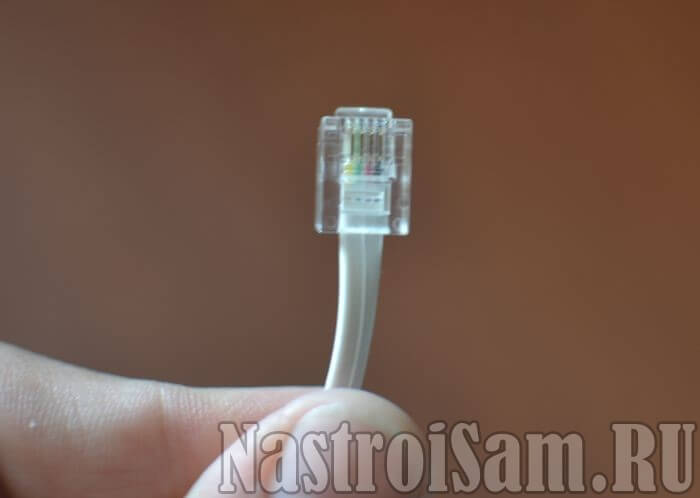

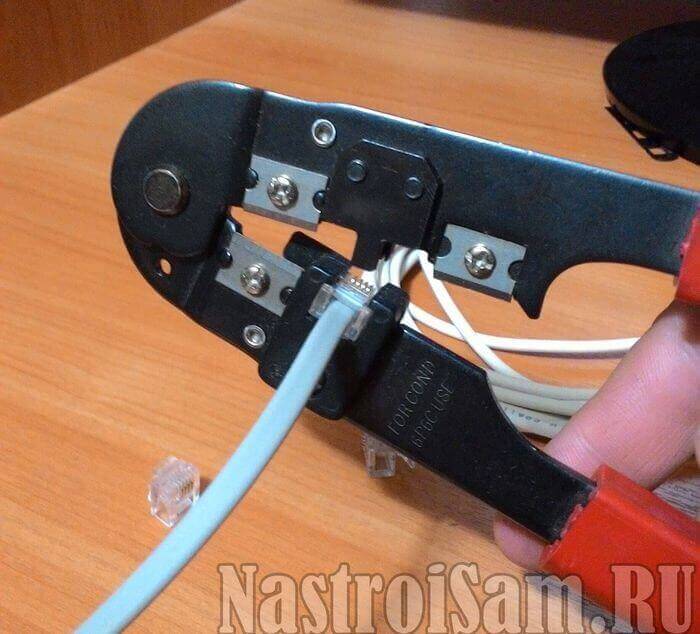

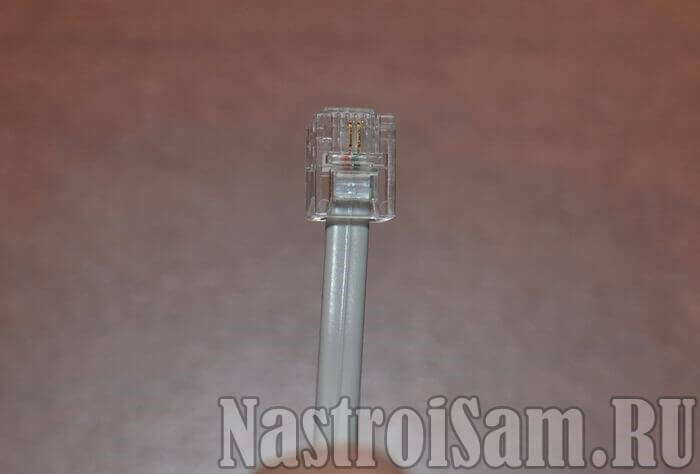

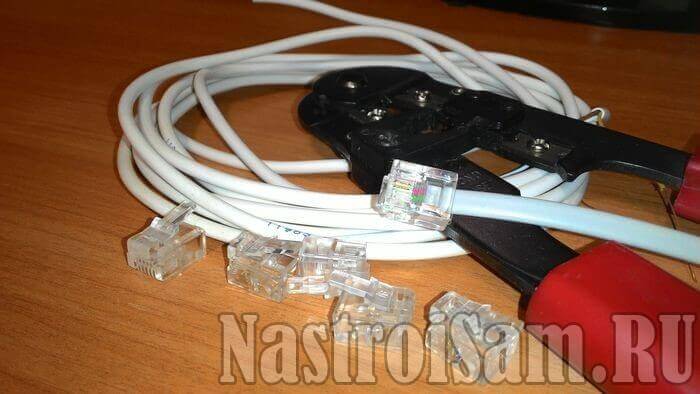

Как правильно соединить телефонный провод

По телефонным линиям связи протекает напряжение постоянного тока, величина которого составляет 40-60B при условии, что телефонная трубка является положенной на аппарат. Когда поступает звонок, напряжение меняется на переменное, а его амплитуда может достигать 120B. При снятии телефонной трубки происходит снижение напряжения до 6-12B.

Телефонная линия отключается в случае, если надолго была снята трубка, а номер так и не был набран, либо если проводники на линии связи были накоротко замкнуты. Также линия автоматически отключается АТС с целью экономии электрической энергии. В таких условиях, если нужно самостоятельно подключить телефон к линии связи, вы можете смело приступать к этой процедуре.

Общие рекомендации по наращиванию проводов

Ниже приведены общие рекомендации по наращиванию проводки своими руками. Они помогут упростить электромонтажные работы и избежать проблем в будущем:

  1. Наращиваемый провод должен подходить по допустимой мощности. В идеале сечение кабеля подбирается с запасом.
  2. Изоляция не должна иметь повреждений и трещин.
  3. Если место позволяет, то желательно оставить некоторый запас. Слишком длинный кабель удобнее, чем короткий.
  4. Проводка не должна опираться на острые углы. О них она может перетереться.
  5. Избегайте оголенных токоведущих частей и попадания на них строительных смесей.
  6. ПУЭ запрещает использование скруток, поэтому желательно их не выполнять.
  7. Все работы производятся изолированным инструментом и со снятием напряжения.

Любая скрутка и ответвление — это минус один балл к надежности проводки. Удлинить электрический кабель можно тогда, когда на это имеются весомые причины. В большинстве случаев предпочтительней целиком заменить провод без лишних разрезов.

Если наращивание неизбежно, то скрутка должна удовлетворять двум критериям. Во-первых, контакт выполняется прочным и надежным, особенно в силовых цепях. Во-вторых, место соединения изолируется. Отсутствие защитного слоя способно вызвать пожар или электротравму.

Пайка наконечников

Другой способ использовать наконечник — это припаять его. Для этого нужно:

  • зачищенный медный кабель;
  • наконечник, рассчитанный для пайки. Отличается отверстием возле плоской части и более тонкой стенкой;
  • ванночка с расплавленным оловом;
  • банка с ортофосфорной кислотой;
  • банка с раствором соды.

Осторожно! Работать в защитных очках и перчатках!

Для того чтобы припаять наконечник, кабель очищается на длину трубчатой части от изоляции и вставляется в наконечник. Затем наконечник последовательно погружается в ортофосфорную кислоту, в расплавленное олово на время, достаточное для выкипания кислоты и затекания припоя в наконечник. Это проверяется путём периодического кратковременного вынимания из припоя. После пропитки наконечника и кабеля припоем наконечник опускается в раствор соды. Это делается для нейтрализации остатков кислоты. Остывший наконечник моется чистой водой и готов к дальнейшей работе. Такой наконечник можно подключать к алюминиевым шинам и наконечникам без использования переходных шайб.
