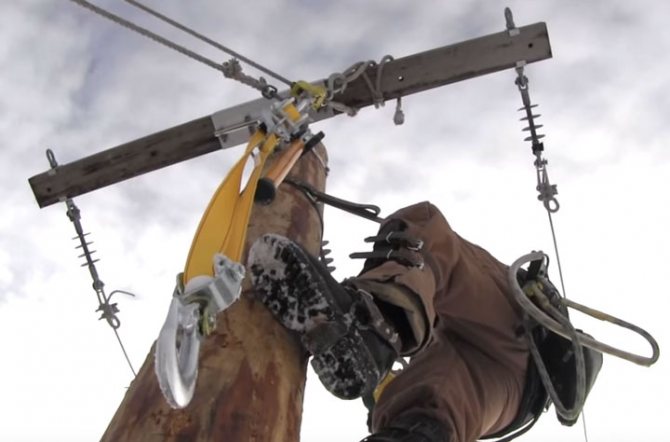

ленточная лебедка для СИП проводов

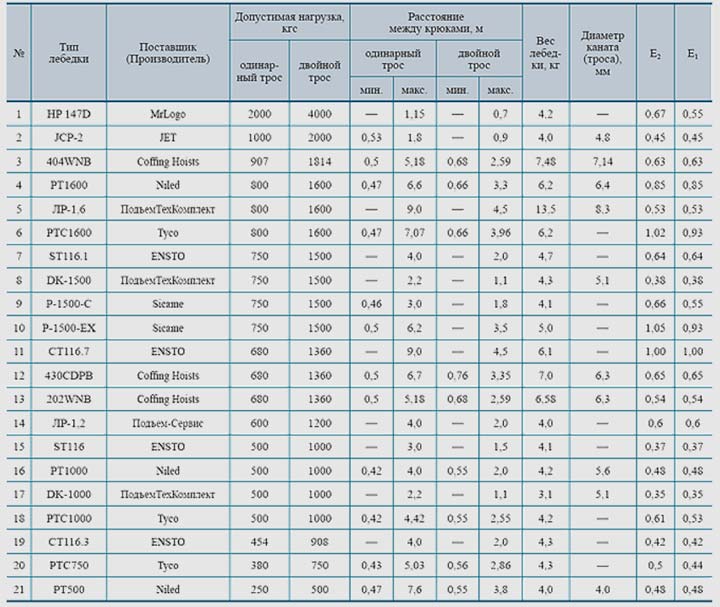

таблица видом и марок лебедок от разных производителей
нельзя поднимать груз лебедкой для СИП

Воздушные линии электропередач знакомы нам с раннего детства и их присутствие рядом с нами воспринимается как должное, как признак «цивилизации» и доступность комфорта. Как у всякого рукотворного элемента, технического гения человека, у данных линий электропередач есть свои слабые места и пределы прочности. Одно из распространенных явлений это провисание провода, вызванное разрушением изолятора, ослаблением бандажа или же наличием инородного предмета на несущих проводниках (к примеру, упавшее дерево либо ветки). Помимо этого ЛЭП провисают от внешних факторов непреодолимой силы, а также изношенности фондов. В этой статье мы расскажем читателям сайта для электриков, как натянуть провод от столба к дому при провисании, а также при подключению участка к электричеству.

Раскатка и подъем проводов

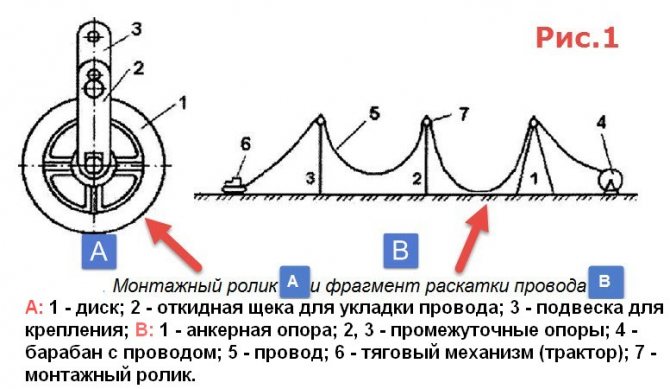

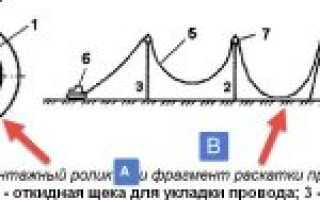

Для раскатки проводов на опорах вешаются монтажные ролики (фото 1). Провод перед раскаткой вывешивается провод ВЛ.

1 способ раскатки

Барабан ставится на специальные козлы или домкраты. На них он свободно может вращаться. Конец кабеля привязывают к машине или трактору, через монтажный ролик. Машина двигается по трассе, и провод раскатывается по трассе.

2 способ раскатки

Барабан на домкратах ставится на машину и машина с барабаном движется по трассе. Этот способ минимизирует повреждения провода, но имеет ограниченное применение, например для П-образных опор.

Как натянуть провисший участок линии

провод, мониторинговая схема, натянуть провисший

Если Вы являетесь собственником участка или ответственным лицом и имеете акт, где чётко обозначены точки разграничения, а также поставка электроэнергии на участок, то ответственность за то, чтобы натянуть кабель кладётся на Ваши плечи.

Внимание! Любые действия с линиями электропередач необходимо делать, полностью отключив электричество, обесточив местность и отключив РП. При этом, чтобы обезопасить себя по максимуму, для того чтобы натянуть кабель, нужно с двух сторон участка наложить заземление.

Если же Вы – специалист данной области, но не владелец этой земли, то действовать Вы можете только с разрешения собственника или другого компетентного органа (для этого надо подать соответствующее заявление и получить официальное разрешение).

И только после Вы должны отключить линию от напряжения и начать работу.

Закрепление неизолированных проводов ВЛ на анкерной опоре

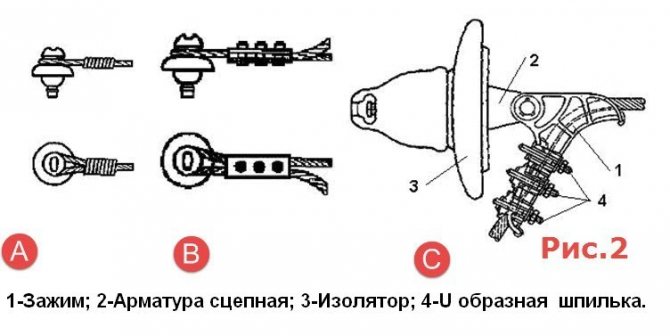

На анкерной опоре, ВЛ до 1000 Вольт, для крепления провода ставят изоляторы. Провод на анкерных опорах ВЛ оборачивается вокруг изолятора и закрепляется, как на рис 2.а.

На анкерной опоре, ВЛ свыше 1000 Вольт, провод также оборачивается вокруг изолятора и закрепляется болтовой плашкой, как на рис 2.в.

На рисунке 2.с вы видите, как крепятся провода на опорах анкерных пролетов, с изоляторами виде гирлянд.

Шлейфы проводов ВЛ (короткие отводы) соединяются термитной сваркой или болтовыми соединениями.

Нормы провисания

Рассмотрим нормативы ПУЭ главы 2.4 и 2.5 по отношению к провисанию ВЛ высокого напряжения.

Как видно из таблиц от величины напряжения зависит расстояние от земли до ЛЭП, а также между проводами и другими объектами. Для сетей 380 вольт нормативы провисания согласно параграфу 2.4 ПУЭ такие:

  1. Над пешеходной зоной высота не ниже 3.5 метров, а над проезжей частью это расстояние должно быть на высоте не ниже пяти метров, ответвление ввода допускается делать на высоте 2.5 метра для провода СИП.
  2. Для линий с неизолированными проводниками высота не ниже трех с половиной метров над пешеходной зоной, и не менее 6 метров над проезжей частью дороги, ответвление допускается производить не ниже 2.75 метра.
  3. При прохождении СИП возле зданий, расстояние от кабеля до балкона составляет не менее одного метра и не менее двадцати сантиметров от провода до глухой стены.
  4. В случае с неизолированными проводниками расстояние от окон, террас и балконов составляет не менее полутора метров и не меньше одного метра вдоль глухой стены.
  5. Располагать ВЛ с неизолированными проводниками над строениями категорически запрещено из соображения безопасности.

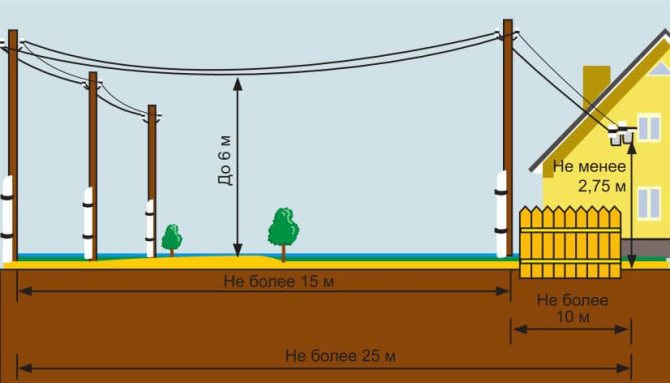

Нормы провисания провода от столба к дому

Закрепление проводов ВЛ на промежуточной опоре

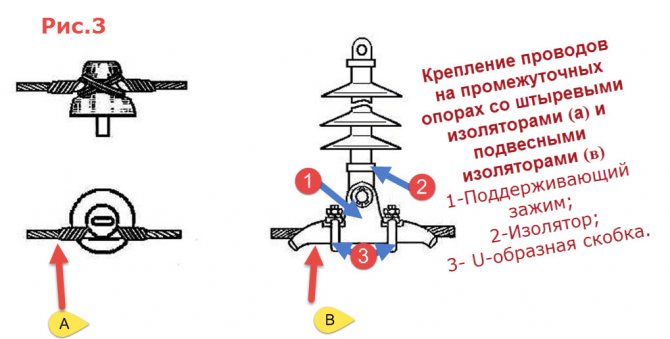

На рис 3 показано крепление проводов без изоляции на промежуточных опорах. Здесь, два типа соединений вязка (рис 3, а) и поддерживающий зажим (рис 3,б).

Вместо итогов

Обращу ваше внимание, что в статье рассматривалось натяжение проводов воздушной линии электропередачи выполняемой неизолированными проводами. Обозначается такая линия ВЛ, в отличие от линии электропередачи изолированными проводами СИП, которая обозначается ВЛИ. Линейная арматура ВЛ отличается от аналогичной арматуры ВЛИ.

©Elesant.ru

Другие статьи раздела «Воздушные линии электропередачи»

  • Виды опор линий электропередачи по материалу
  • Виды опор по назначению
  • Воздушные линии электропередачи проводами СИП
  • Деревянные опоры воздушных линий электропередачи
  • Железобетонные опоры линий электропередачи
  • Железобетонные опоры линий электропередачи
  • Конструкции опор линий электропередачи
  • Натяжение проводов воздушной линии электропередачи
  • Ошибки монтажа СИП, которые нельзя допускать
  • Подготовительные работы для монтажа воздушных линий электропередачи

Что делать если вы стали свидетелем опасного провисания ВЛ?

Ни в коем случае не следует находится вблизи, если провод провис и самостоятельно пытаться подпереть, подвязать или откусить кабель с целью наживы. Это может быть фатально и опасно, т.к. линия под напряжением мало чем отличается от той, которая без напряжения. В одной из наших статей мы рассказывали про шаговое напряжение, которое тесно связано с повреждением кабельной трассы. Настоятельно рекомендуем ознакомиться с материалом.

Как правило, у каждой линии или участка есть хозяин или ответственное лицо за энергохозяйство, которое несет полную ответственность за безопасную эксплуатацию вверенного ему оборудования. Его то и необходимо ставить в известность. В том случае, если это сделать проблематично, следует звонить в районную энергоснабжающую организацию или аварийную службу, МЧС, районную администрацию, мэрию.

Подвод СИП в дом под землей

При подключении объекта к источнику электроэнергии иногда возникают трудности, например, требуется установить дополнительную опору, убрать дерево, мешающее прокладки кабеля по воздуху. В этом случае собственники домов, дач интересуются: можно ли СИП прокладывать в земле? Ответ на этот вопрос можно найти в ГОСТе Р 52373–2005. Там указано, что самонесущий изолированный провод предназначен исключительно для прокладки воздушных линий электроснабжения. Поэтому использование этого кабеля для прокладки подземной линии будет являться прямым нарушением действующих правил.

Согласно инструкции по эксплуатации электроустановок электротехническую продукцию нужно использовать в строгом соответствии с указаниями производителя о назначении изделия. Если в технических условиях проекта электроснабжения прописано применение кабеля самонесущего провода, то подвод к дому нужно осуществлять только воздушным способом. Иначе подключение будет выполнено с нарушениями.

Если же такой метод действительно необходим, то выполните такую прокладку в металлической трубе, ну или хотя бы в ПНД, ПВХ. Это защитит кабель от влаги и главное – грызунов.

Лебедки ЛР-15 и ЛР-20

Российский производитель КВТ выпускает 2 вида подобных лебедок — это модели ЛР-15 и ЛР-20.

Вот их технические характеристики и паспортные данные:

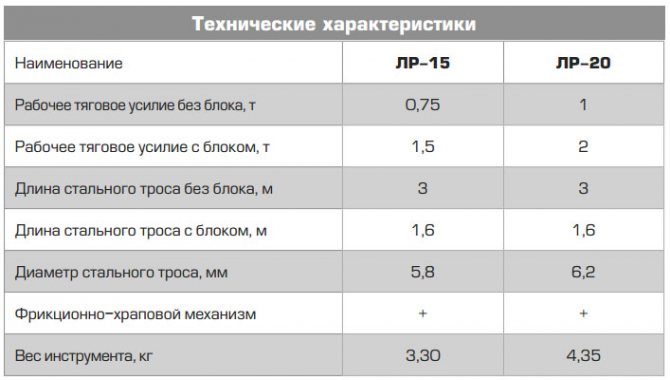

технические характеристики лебедок КВТ ЛР-15 и ЛР-20

Паспорт ручной лебедки для СИП — скачать.

Лебедки в своей конструкции имеют:

  • усиленный храповый механизм
  • переключатель обеспечивающий пошаговое натяжение или ослабление
  • три кованых крюка. При этом основной крюк для удобства при работе может свободно поворачиваться на 360 градусов
  • обводной блок
  • рукоятку

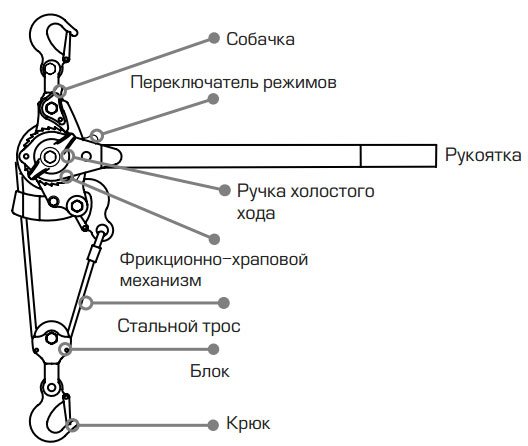

из чего состоит рычажная ручная лебедка для натяжения проводов
Рынок заполнен огромным количеством лебедок, которые представляют из себя плохие копии или клоны подобных инструментов. И не всегда заявленные усилия на них соответствуют действительности.

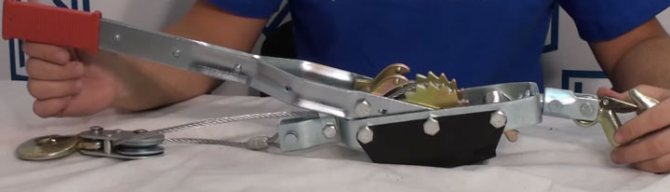

дешевая китайская лебедки никогда не покупайте

У качественного инструмента корпус и рукоятка обрабатываются гальваническим покрытием, предотвращающим коррозию. Все крюки снабжены предохранительными карабинами.

Китайские же модели максимум могут выдержать нагрузку до 500кг. Тросик при этом выдерживает, а вот зато все остальные элементы начинают гнуться и деформироваться.

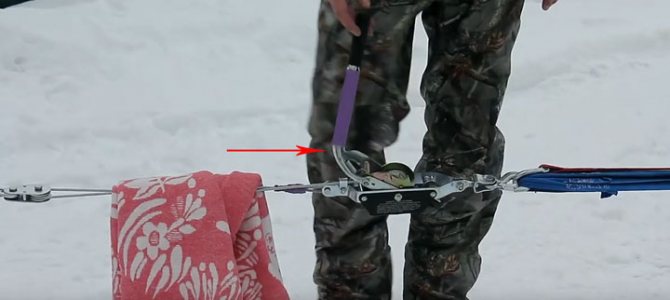

сломанная погнутая ручка лебедки
Лебедки для СИП покупайте в специализированных магазинах, в обычных хозяйственных вы не найдете такого инструмента. А у тех что будут представлены к продаже, напрочь отсутствует какая-либо внятная сопроводительная техническая документация.

При выборе всегда проверяйте чтобы лебедка работала в обе стороны. То есть, с помощью нее можно было пошагово не только натянуть СИП, но и также с помощью трещотки ослабить.

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП

Фасадные крепления СИП для кирпичного и деревянного дома

Особенности подключения к прибору учёта или автомату

К прибору учёта СИП подключают обычным способом: зачищают концы провода от изоляции, вставляют их в отверстия с клеммами и зажимают винтами. Подключение к счётчику можно выполнять через автоматические выключатели, которые монтируют перед прибором учёта электроэнергии. В зависимости от типа используемого устройства защиты подключение выполняют прямым вводом оголённого конца кабеля в отверстие с клеммами или с применением специальных наконечников.

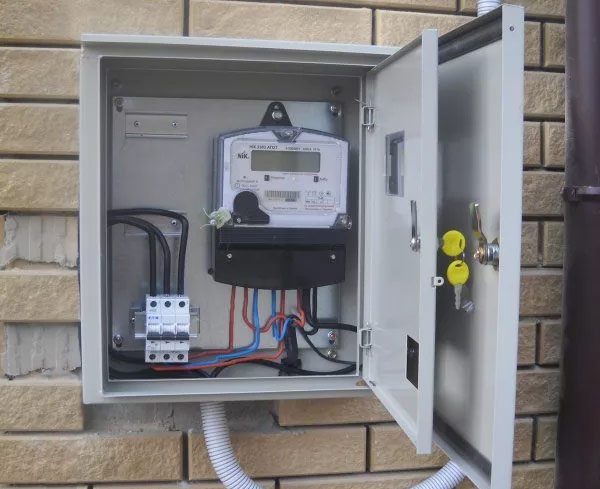

подключение сип к автомату и счетчику

Подключение СИП к автомату

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

  1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
  2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

Правила безопасности при работе лебедкой

Чего нельзя делать при работе с ручной рычажной лебедкой:

  • нельзя увеличивать длину троса. На барабан должен накручиваться ограниченный заводскими условиями метраж.
  • не перегружайте инструмент свыше нормативных тяжений
  • убирайте лебедку при сварочных работах как можно дальше, дабы не повредить брызгами тросик
  • при натяжении на барабане всегда оставляйте минимум два витка
  • не используйте механизм для подъема людей
  • не удлиняйте самостоятельно рукоятку
  • работать рукояткой должен только один человек. Не допускается применение усилия двух работников.

При выборе лебедки конечно идеальным вариантом был бы механизм с меньшим весом, большей длиной троса и максимальным усилием тяжения. Однако даже технически спроектировать такую модель нереально.

правила натяжения СИП лебедкой

Каждая марка имеет свои плюсы и недостатки. Поэтому при покупке вам придется определиться, какие из характеристик являются главными и наиболее приоритетными именно в ваших условиях эксплуатации.
