Использование провода ВВГ и его технические характеристики

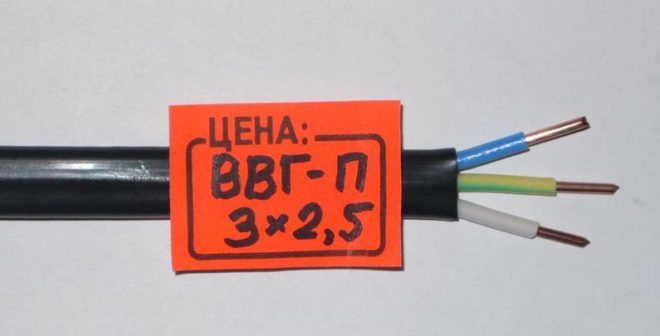

ВВГ-П 3х2.5

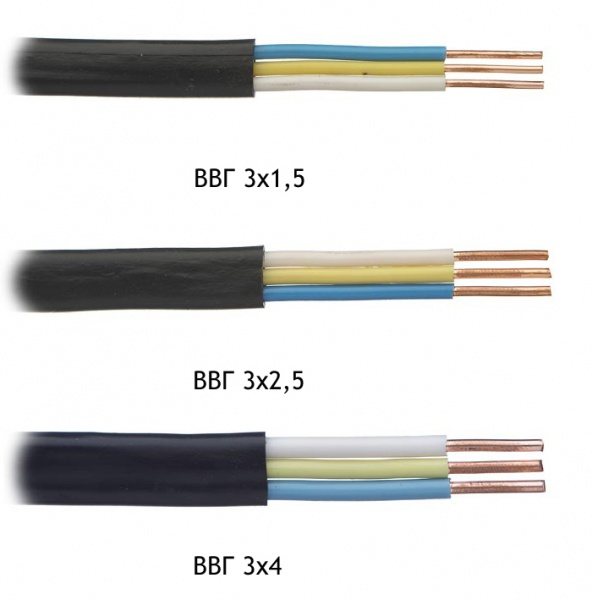

кабель ВВГ различного сечения
Существует немало видов кабелей
Чем отличается кабель ВВГ от ВВГ (нг ls пнг) – что и когда нужно выбирать

Технические характеристики, а также соотношение цена-качество, которыми обладает провод ВВГ, позволяют ему на равных конкурировать не только с отечественными, но и с зарубежными аналогами. Учитывая количество разновидностей этого кабеля на рынке, сфера его применения практически не ограничена. Главное – это подобрать правильное сечение.

Сфера применения

Провод марки ВВГ предназначен для использования в бытовых и промышленных электроцепях, с напряжением до 1000 Вольт. Чаще всего такой провод рекомендуют для домашней электропроводки при использовании скрытого и открытого методов укладки, а также при монтаже за гипсокартонными перекрытиями.

ВВГ-П 3х2.5

Ограничением на использование кабеля ВВГ является укладка его под землю, так как мягкая наружная изоляция не сможет защитить провод от грызунов или механических повреждений, что могут возникнуть вследствие смещений почвы. При необходимости его использования для прокладки подземных коммуникаций, следует укладывать кабель в трубу или другую жесткую изоляцию.

Маркировка по пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.

Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.

  • нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
  • нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
  • нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
  • если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.

Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.

Расшифровка аббревиатуры кабеля ВВГ

Наш разговор о данном типе кабеля начнем с расшифровки аббревиатуры его названия. Ведь одно название уже может сказать многое о строение и сфере применения данного проводника.

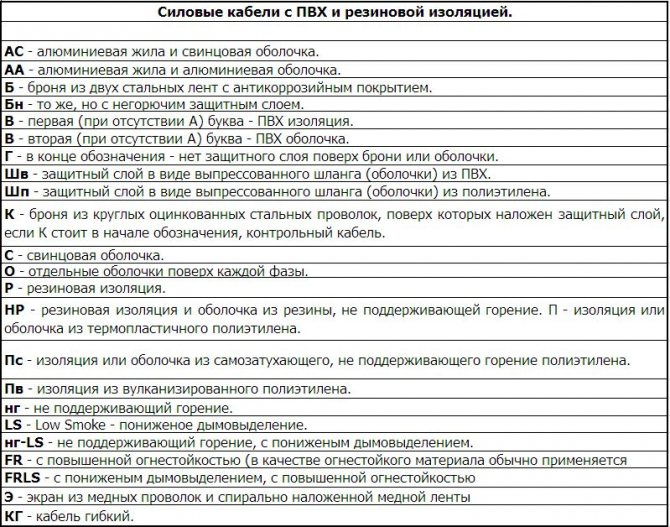

Расшифровка аббревиатуры ВВГ

  • В маркировки любых проводов и кабелей первой буквой может стоять «А». Она говорит о том, что кабель выполнен из алюминия. Если ее нет, как в нашем случае, то это говорит о том, что кабель выполнен из меди.
  • Первая буква «В» говорит нам о материале изоляции проводника. В нашем случае это поливинилхлорид или как его еще иногда называют винил.
  • Вторая буква опять «В». Она говорит нам о том, что кабель имеет кроме непосредственной изоляции еще и дополнительную оболочку. Как не сложно догадаться выполнена она так же из винила.
  • Буква «Г» говорит нам о том, что кабель не имеет защитной оболочки или, как ее еще называют, брони. Благодаря этому изделие более гибкое и имеет меньший вес. Хотя это и снижает защиту от механических повреждений.

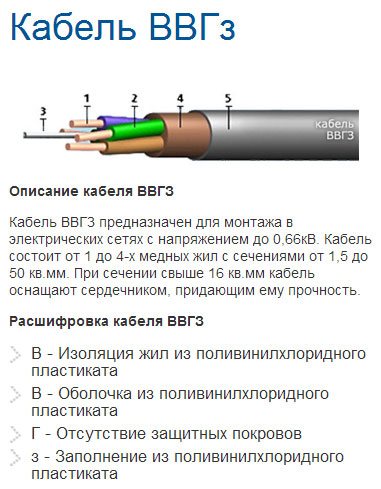

Кабели ВВГз

  • Кроме этих основных букв аббревиатуры в конце вы можете встретить дополнительные обозначения. Поэтому дабы они не поставили вас в тупик давайте поговорим и о них. Первая из них «з». Эта буква говорит о том, что пространство между оболочкой и жилами заполнено. Обычно для этого используют нити из того же поливинилхлорида или другого не гидрофобного синтетического волокна.
  • Так же вы можете встретить аббревиатуру «ож». Она говорит нам о том, что кабель выполнен из однопроволочной жилы. Сейчас мы не будем вдаваться в подробности, а раскроем этот вопрос в описании структуры кабеля.

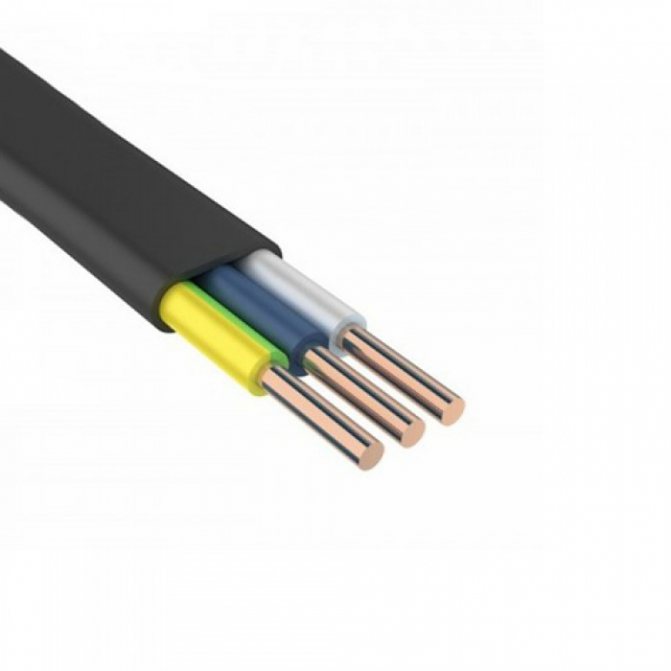

Кабели ВВГп

  • ВВГ кабель и расшифровка его названия может поставить вас в тупик если вы встретите букву «п» в конце. Но здесь нет нечего страшного, эта аббревиатура говорит о плоской форме строения кабеля.
  • Кроме того, вы можете встретить символ «Т», который говорит о тропическом исполнении кабеля. Ну, а сокращение «нг» говорит нам о степени негорючести кабеля. Обычно после «нг» идут и другие символы, которые раскрывают нам это свойство подробнее.

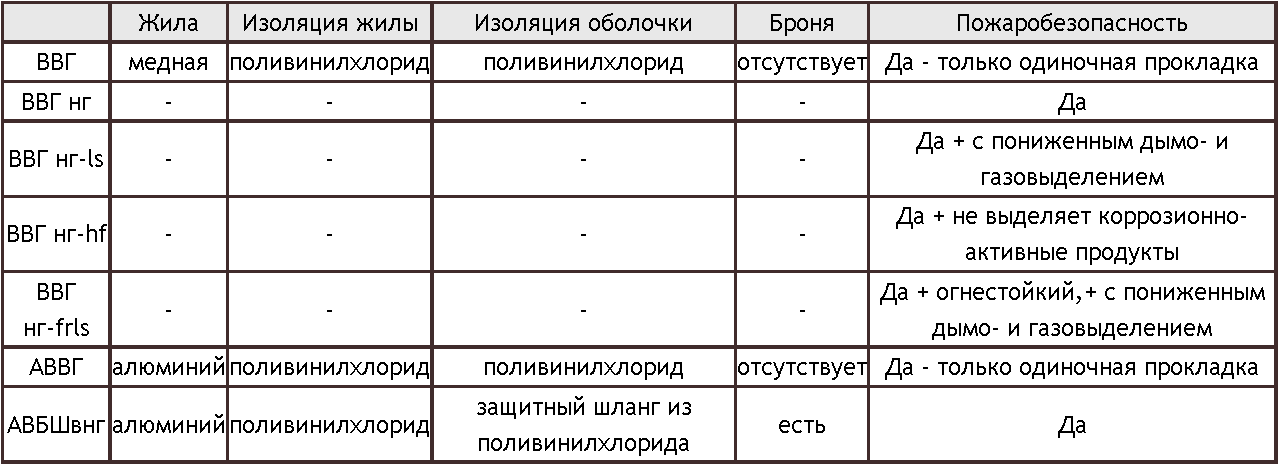

Расшифровка и сфера применения кабелей ВВГнг

Обратите внимание! Дополнительно после «нг» может указываться класс негорючести проводника. Он обозначается символами от «А» до «D». Чем выше порядок буквы, тем выше класс негорючести. Кроме того, в аббревиатуре могут содержаться символы, говорящие о выделении продуктов горения кабеля. Например, «LS» говорит о низком дымовыделении, а «LT» о низкой токсичности выделяемых при горении газов. Возможны и другие сочетания.

Маркировка количества, расположения и формы жил

После буквенных обозначений, маркировка кабеля содержит цифровые, показывающие количество токопроводящих жил и их количество, например – 3 х 25 обозначает что в кабеле 3 отдельные жилы каждая из которых имеет сечение 25 мм².

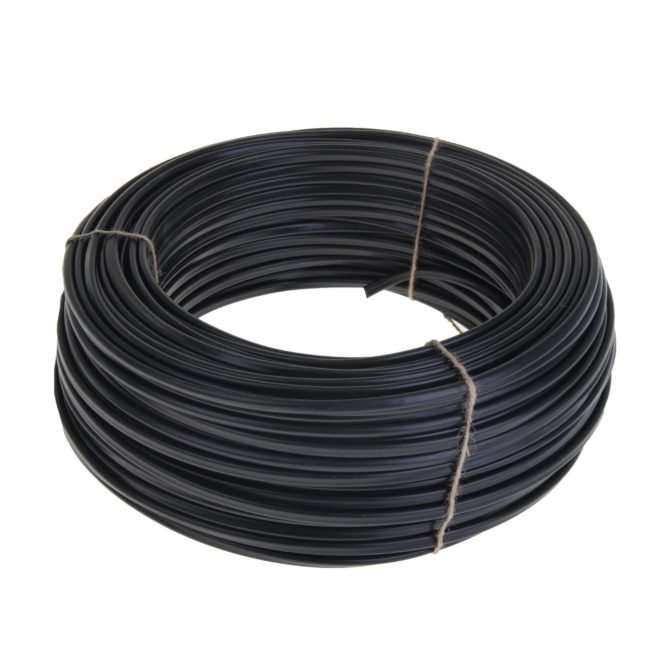

бухта кабеля ВВГ

Четырехжильные кабели имеют свою особенность – некоторые их разновидности делаются с одной жилой уменьшенного сечения. Это обусловлено тем, что не всегда нулевой или заземляющий провод нужен такого же сечения, как и фазные, а с его уменьшением при монтаже больших электросетей экономия становится существенной. Соответственно, использование проводника меньшего сечения отражается в маркировке. Если стандартный четырехжильный кабель обозначается 4 х 2,5 мм², то маркировка при одной уменьшенной жиле будет выглядеть как 3 х 2,5 + 1 х 1,5. Это говорит о наличии в кабеле трех жил по 2,5 мм² и одной 1,5 мм².

Следующая характеристика, отображаемая в маркировке – использование в кабеле одно проволочных или многопроволочных жил, для чего применяются обозначения «О» — жесткий или «М» — гибкий провод. Также указывается их форма, которая может быть круглой или секторной – «К» или «С», соответственно.

Полная маркировка выглядит как ВВГ 3 х 2,5 мс + 1 х 1,5 мс(N) – 0,66 ТУ – как она может расшифровываться, в таблице на рисунке:

Маркировка, обозначающая одно или многопроволочные жилы, а также их форму, может не наноситься, если используются жилы равного сечения, площадью меньше 16 мм²

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

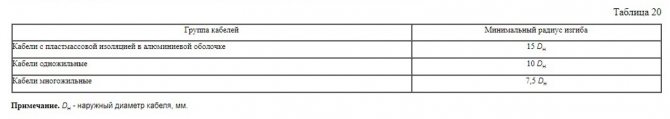

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

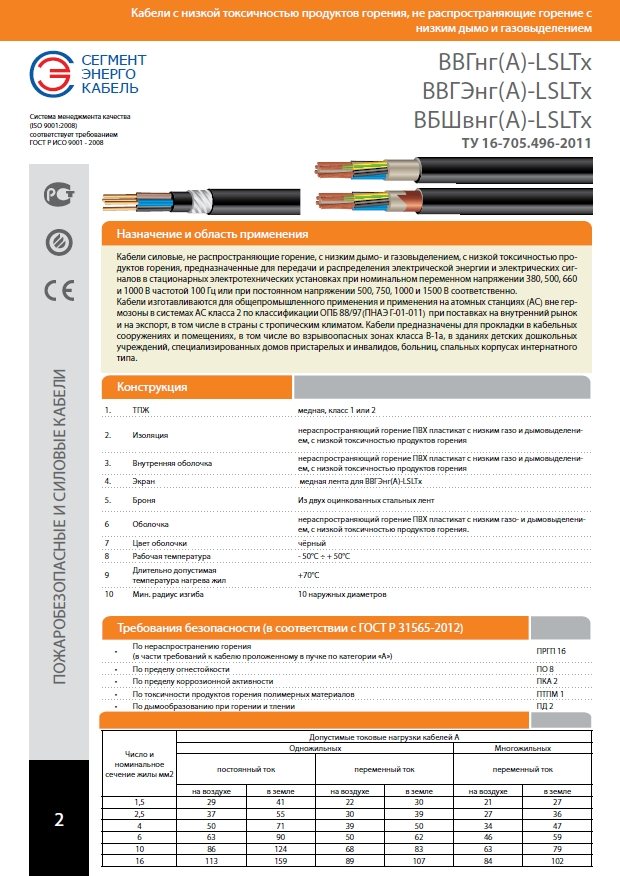

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.


Сертификат производителя кабеля ВВГ

  • Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.


Другие механические характеристики кабелей ВВГ

  • Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические. Им то мы и уделим наше внимание напоследок.

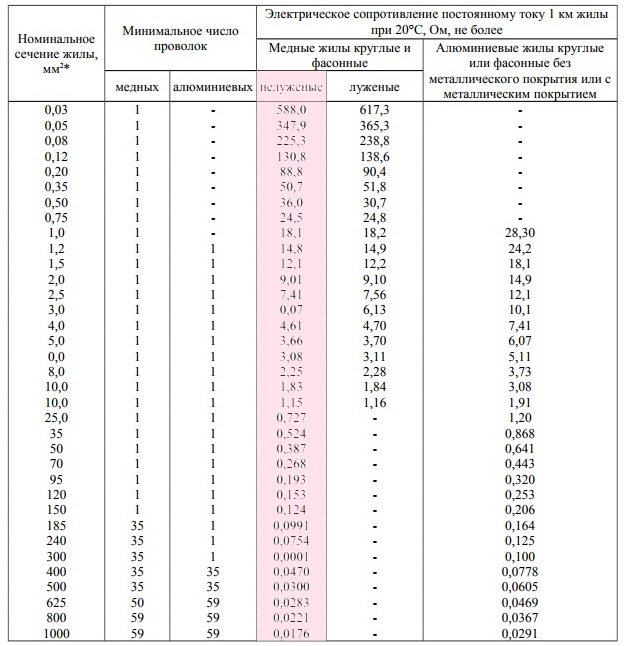

Сопротивление жил кабеля ВВГ

  • Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Обратите внимание! Данные цифры приведены для температуры жилы в 20⁰С. При изменении температуры изменяется и сопротивление, поэтому при выполнении замеров в других температурах следует пользоваться поправочными коэффициентами.

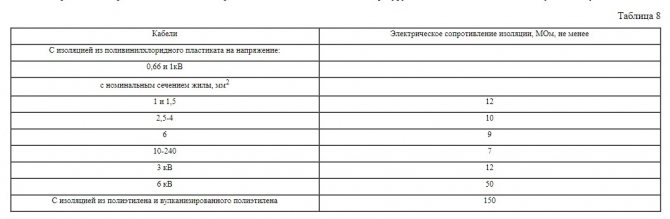

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Технические характеристики

кабель ВВГ

Где и как можно использовать конкретную марку кабеля показывают его технические характеристики. Электропровод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель марки ВВГнг, технические характеристики которого подходят для одиночной и кучной укладки.

  • Максимальное напряжение – 660-1000 Вольт, в зависимости от класса изоляции.
  • Рекомендуемая температура использования – от -50 до +50 С°.
  • Разрешается использование при влажности воздуха до 98%.
  • Температура, которую изоляция может выдерживать длительное время, без изменения своих свойств – 70 С°. Непродолжительное время может выдерживать нагрев до 90 С° и около 4 секунд – до 250 С°. Воспламеняется изоляция при температуре +400 и выше.
  • Аварийный режим работы допускается в течение 8 часов в сутки, но не больше тысячи часов за весь срок эксплуатации провода.
  • Допустимый радиус изгиба при укладке зависит от типа жилы – сплошная она или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором – диаметр * 7,5.
  • Количество провода в бухте зависит от сечения жил. До 16 мм² — 450 метров, от 25 до 70 мм² — 300 метров, а все остальные – 200 м.
  • Расчетный срок службы провода – 30 лет, гарантийный срок – 5 лет.

Приведенные данные показывают что такое кабель ВВГнг и где возможно его применение.

Подробнее о кабеле ВВГ и его использовании смотрите в этом видео:

Структура кабеля ВВГ

Ну, а теперь давайте рассмотрим, как выполнен кабель. В принципе основная структура уже просматривается, но есть множество деталей, которые рассчитаны только на знание и никакая аббревиатура их не расскажет.

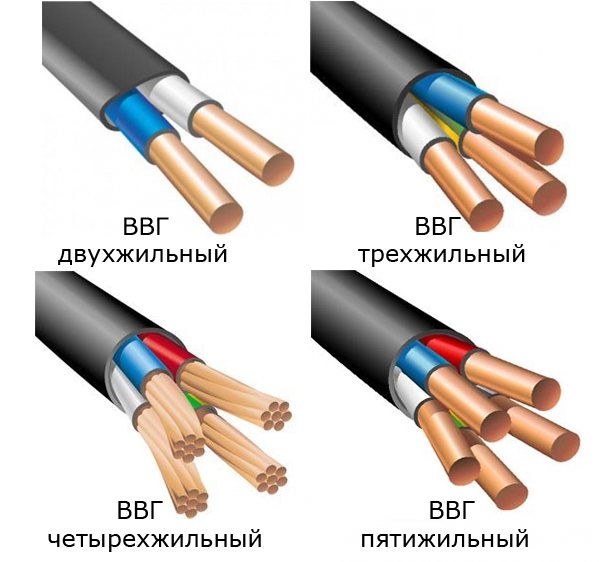

Количество жил и их тип у кабеля ВВГ

И начнем наш разговор с токоведущей жилы. Как мы уже разобрали выше, жила у нас выполнена медной. Кабели силовые ВВГ могут иметь одно- и многопроволочную структуру кабеля.

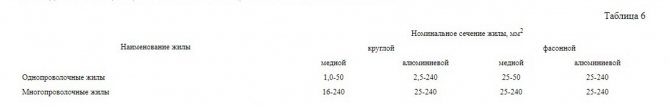

Сечения одно- и многопроволочных жил

Согласно нормам, структуру жилы определяет ее форма и сечение. Круглые жилы могут быть однопроволочными у кабелей с сечением от 1 до 50 мм2, а многопроволочными у круглых жил с сечением от 16 до 240 мм2. Для фасонной жилы эти соотношения немного другие. Однопроволочным может быть кабель с сечением одной жилы от 25 до 50 мм2, а многопроволочным от 25 до 240 мм2.

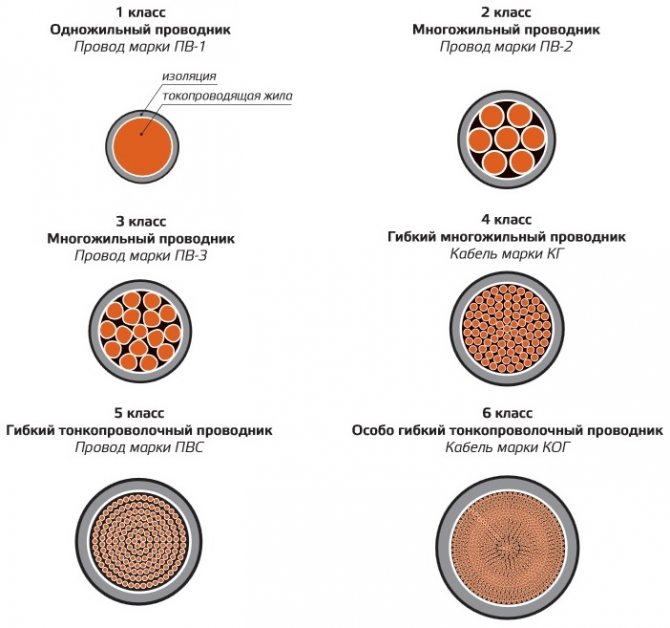

Класс гибкости кабеля ВВГ

В чем разница одно- и многожильной жилы? Одножильный кабель выполнен из одной проволоки соответствующего сечения, и относится к классу гибкости 1. Многожильный кабель более гибкий и соответствует классу гибкости 2. Понятно, что цена на многожильный провод немного выше.

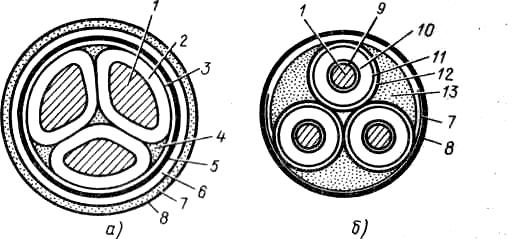

Фасонная и обычная жила кабеля ВВГ

Кроме того, проводник может иметь круглую или фасонную жилу. Что это значит? С круглой я думаю объяснять нечего не надо, а вот на фасонной остановимся подробнее. Начиная с сечения в 25 мм2, кабель может быть изготовлен с так называемыми фасонными жилами. Фасонными называют жилы любой формы кроме круглой. Такая форма придается жилам кабеля для уменьшения пустот внутри оболочки. Обычно такие кабели выпускаются трех-, четырех- и пятижильными.

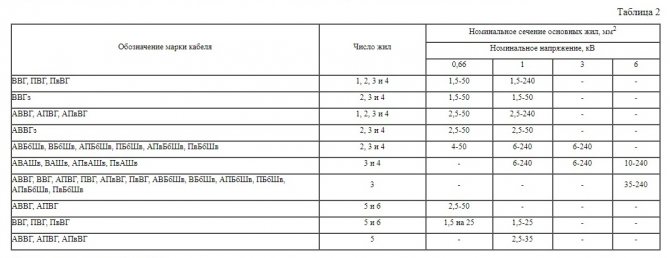

Количество жил кабеля ВВГ

Тут стоит сразу остановиться на количестве жил кабеля ВВГ. Как говорит инструкция, их может быть от одной до шести. Хотя наиболее распространенными вариантами являются трех- и пятижильные кабели.


Нормы по сечению жил кабеля

Сразу стоит отметить, что у пятижильного кабеля далеко не всегда сечение каждой жилы должно быть одинаковым. Например, у кабеля с сечением основной жилы 70 мм2 нулевая жила может быть всего 35 мм2, а жила заземления и вовсе 25 мм2. Такое исполнение допускается ГОСТом.


Толщина изоляции кабеля ВВГ

Теперь остановимся на изоляции жилы. Как мы уже говорили, она выполнена из винила, а ее толщина зависит от сечения токоведущей части. Так ВВГ 4×4 кабель на напряжение до 660В имеет толщину изоляции 0,7 мм, а такой же кабель, но для напряжений до 1кВ толщину в 1 мм. Для сравнения у кабеля с сечением жилы в 35 мм2 эта же толщина будет 1,1 и 1,2 мм соответственно.


Толщина оболочки кабеля ВВГ

Ну, и последним элементом является оболочка. Ее толщина должна соответствовать ГОСТ 23286 – 78. И она так же зависит от сечения жил. Например, для кабеля с сечением жил до 6 мм2 толщина оболочки должна быть не меньше чем 1,2 мм. А для кабеля с сечением жил в 35 мм2 уже 2,1 мм.

На что обращать внимание при выборе

Несмотря на сложность подделки электрокабелей, все-таки не исключен вариант натолкнуться на некачественную продукцию, в которой изоляция не соответствует нормам или сечение проводников меньше указанного на маркировке. Чтобы проверить изоляцию достаточно посмотреть на наличие или отсутствие потеков – на хорошем проводе будет чистый ровный срез с изоляцией плотно облегающей жилы. Для проверки поперечного сечения можно использовать микрометр или «дедовский» способ, когда жила складывается в 10 слоев и замеряется линейкой. В остальном надо ориентироваться на расчетные показатели и выбирать кабель нужного сечения.
