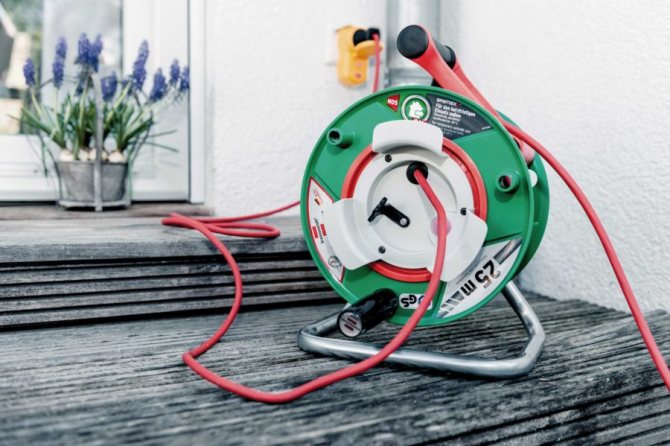

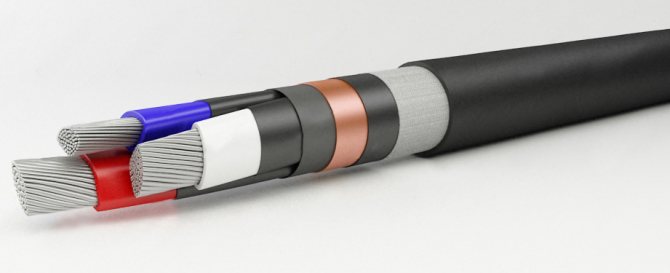

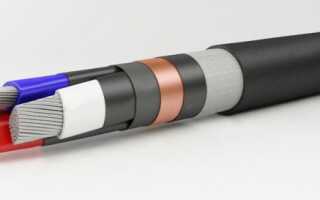

Как правильно подобрать марку и сечение кабеля для удлинителя

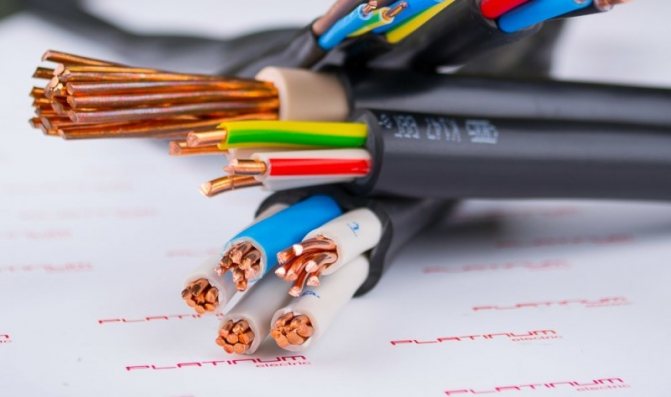

Типы кабелей и проводов. Основные виды и их различия

В арсенале современной кабельной промышленности — огромный ассортимент всевозможных проводов. Каждый из них решает конкретную задачу. Любой электромонтаж производится с алюминиевыми, а чаще медными проводами и кабелями. Жилы этих кабелей могут иметь цельную или раздельную структуру — когда их наполняет множество проволочек. От структуры зависит гибкость кабеля, но не значение проводимости. Но на этом особенности кабелей не заканчиваются. Ведь их ассортимент поражает. ПВС, ШВВП, ВВГ — в чём преимущества? Ответ прост: в свойствах изоляции.

Статья расскажет об основообразующих типах электропроводки и способах их эксплуатации

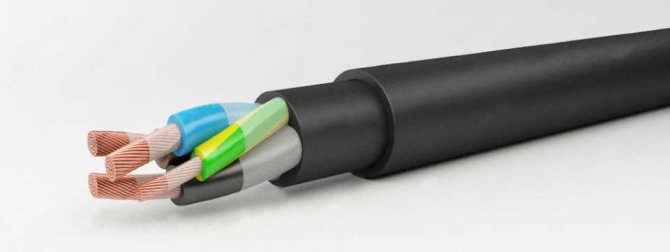

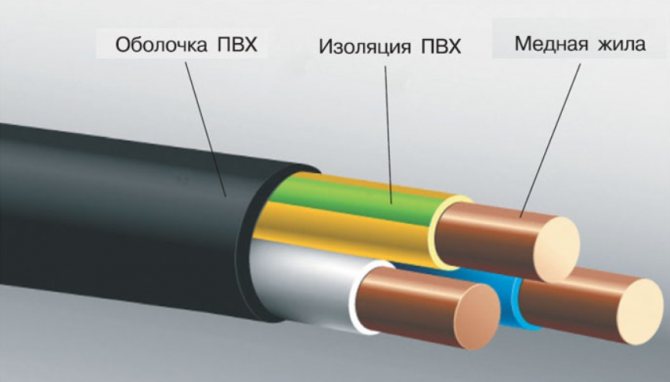

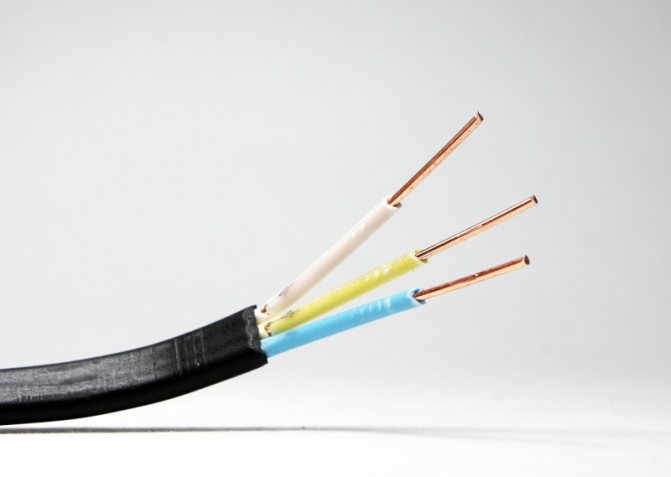

Кабель ВВГ

Кабель ВВГ

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи — поливинилхлорид, изоляцию прутов — аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом — 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

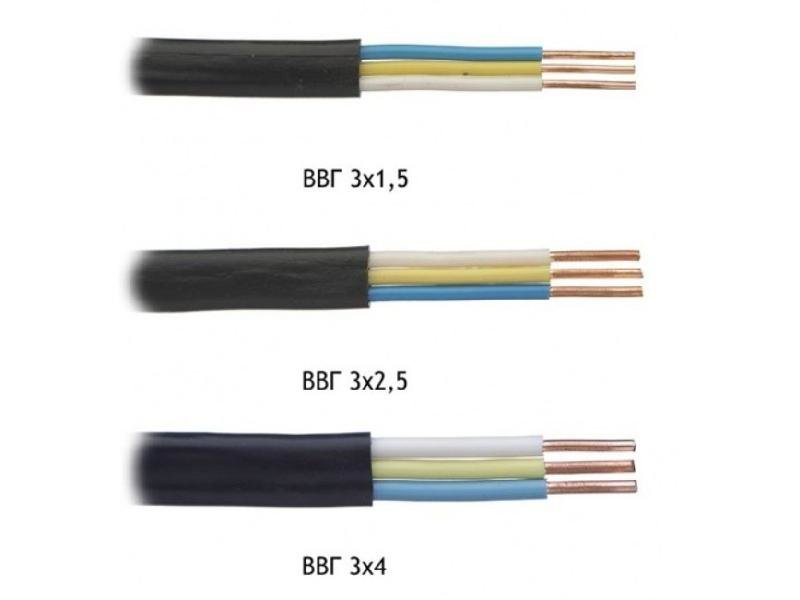

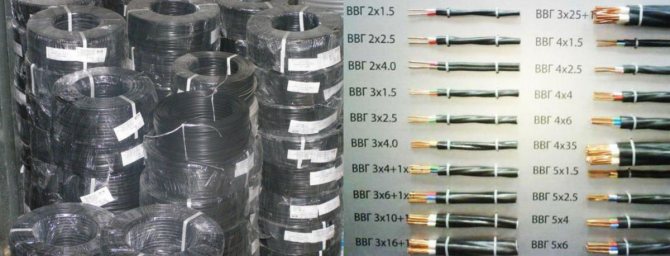

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ — медный кабель — для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.

Преобладающий тон поверхностного изоляционного материала этих подводов — черный, попадается белый.

Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

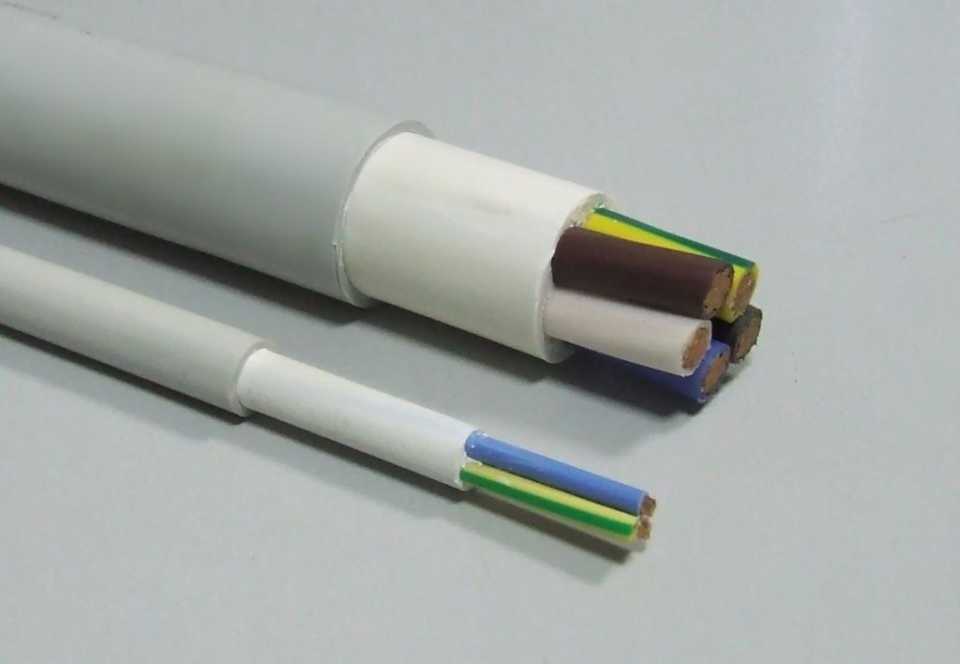

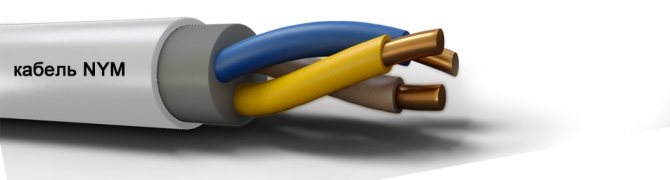

Кабель NYM

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 — 35 квадратных единиц. — в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве — предел напряжения — 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру.

Монтаж допускает загиб радиуса — не менее 4 диаметров. Идёт бухтами, начиная с 50 метров.

При сравнении с ВВГ, у данной подводки — только медь и жилы из цельной проволоки. Его удобно прокладывать.

Квартира, дом

Предназначение участка электрической сети определяет сечение и марку.

Ввод сети зависит от размеров помещения и планируемой мощности потребления лучше выполнить кабелем необходимого сечения. Он же применяется при монтаже розеток и освещения, хотя подключение осветителей небольшой мощности можно все же выполнять мягким проводом ПВС. Жесткие концы чаще обламываются около патронов электроламп.

Если после щитка всю проводку выполнять при помощи ПВС, это потребует организации схемы распределения в доме, предполагающей использовать много групп. Каждая из них, обеспечивая меньшую мощность, сохранит баланс без риска превысить допустимую токовую нагрузку.

Выбор определят элементы строительных конструкций и особенности необходимого способа прокладки.

Оболочка ВВГ, обладая высокой прочностью, позволяет укладку непосредственно под штукатурку, она не боится возможных активных примесей строительных растворов. Отлично ложится за гипсокартонную обшивку стены, но много мучений может доставить при необходимости использовать кабельные каналы. Используется при открытой прокладке. Применение не горючего ВВГнг решает проблему прокладки в помещениях повышенной пожарной опасности.

ПВС требует обязательное наличие защиты в виде кабельного канала, гофрированной или металлической трубы. Под штукатурку прятать рискованно.

Вывод: для стационарной проводки, тем более скрытой, в помещениях лучше применять ВВГ.

Кабель СИП

кабель СИП

Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция — сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.

Сип кабель цена начинается от от 25 руб./м.

Это алюмкабель с отсутствием общей изоляции. Сечение жил — 16 единиц, самое большое — 150 единиц. Маркировка не выдаёт численность жил — есть номенклатурный номер.

СИП-1 — это подводка из 2 жил, одна — нулевая несущая. Вариант со 2 по 4 — жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.

Монтаж СИП привлекает специфический инструментарий: кронштейны — анкеры с зажимами соединения и ответвления.

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ). Если завод получает ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ). Очень часто нам задают вопрос — что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ — то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Кабель — шнур ПВС

ПВС — из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.

Температурная норма -25°C — +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС — сетевой шнур бытовой техники и удлинителей. Гибкость — важное преимущество изделия.

Изоляция — поливинилхлорид. Внутренняя изоляция жил — со стандартной маркировкой. Жилы ПВС — многопроволочные. Их оконцовывают или лудят.

Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

От чего зависит стоимость провода ПВС?

Так как разные маркоразмеры проводов ПВС отличаются друг от друга количеством жил и площадью их сечения, то вполне понятно, что они будут отличаться друг от друга и по цене. Зависимость между конструкцией провода и его стоимостью достаточно прозрачная: чем больше жил и площадь сечения, тем больше цена кабельной продукции данного вида.

Разница может довольно ощутимой. Так, провод ПВС с максимальным числом жил — 5 и наибольшей (для проводов ПВС) площадью сечения 16 стоит почти в 42 раза дороже, чем тонкий ПВС 2Х0,5.

Кабель КГ

КГ — это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение — 0,5 до 240 кв. мм. Количество — 1-5. Натуральный каучук — для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага — 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый.

Сфера применения КГ — промышленные установки.

Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов.

При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция.

Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой. Элементы несоответствия выделены:

Техническая характеристика, типоразмер 3х4 Значение для
NYM ВВГнг
Номинальное напряжение переменного тока частотой 50 Гц, В 660 660
Температура
Диапазон нормальной эксплуатации кабеля, °С -50 ÷ +50 -50 ÷ +50
Предельно допустимая температура, не более, °С 70 70
Аварийное длительное, не более 8 часов, повышение не более, °С 80 80
Допустимая при КЗ в течение до 4 сек, не более, °С 160 160
Температура воздуха, при которой разрешена укладка без предварительного подогрева, не холоднее, °С -5 -15
Испытание
Испытательное напряжение, В 2000 3000
Время теста, мин 5 10
Механические
Номинальная толщина изоляции 0.8 0.7
Номинальная толщина промежуточного слоя 0.4 нет
Номинальная толщина оболочки 1.6 1.5
Вес 1 километра кабеля 270 194
Форма кабеля в сечении Круглый Круглый Плоский
Допустимый радиус изгиба, наружных диаметров кабеля, не более, раз 4 7.5
Возможность уплотнения при вводе в оборудование Да Нет
Не распространяет горение при прокладке, Одиночная Групповая
Способность кабеля втягивать воду, гигроскопичность Нет Да
Стойкость оболочки к ультрафиолетовому излучению Ниже Выше
Удобство разделки концов кабеля Выше Ниже
Цвет наружной оболочки Светло-серый Черный
Номинальный срок эксплуатации, не менее, лет 30 30
Стоимость Выше Ниже

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

  • Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
  • Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
  • Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
  • Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
  • Стоимость ВВГнг ниже.

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.

Для прокладки силовых или осветительных сетей используются специальные коммуникации. В основном для данных работ применяется электрический кабель NYM, у которого технические характеристики соответствуют использованию для промышленных или домашних нужд.

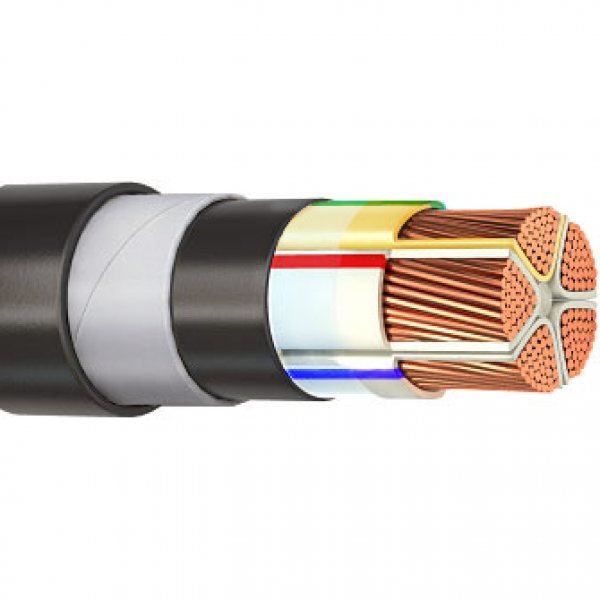

Кабель ВБбШв

Кабель ВБбШв

Силовой кабель с медными токонесущими жилами: однопроволочными и многопроволочными, защищённый бронью. У первых 6 жил — сечение 1,5 — 240 квадратных миллиметров. Есть ПВХ покрытие и изолирующая основа. Кабель отличается наличием между оболочкой и прутьями пласта стальной двухленточной брони. Кабель предназначен для режима -50°C до +50°C, влага до 98%. Изоляция из ПВХ гарантирует стойкость к агрессивной среде. Чёрная оболочка. Изоляция либо чёрно-белая, либо однотонная.

Бронью ВББШв прокладывают сети электроснабжения автономных построек и зданий, в трубах под землёй и сверху. Максимум напряжения переменного тока — 6000 вольт. Постоянный ток требует одножильных модификаций кабеля.

Изгибы радиуса те же. Поставляется обычно от 100 метров в бухтах. Модификации: АВББШв — жилы из алюминия, ВББШвнг — негорючий вариант, ВББШвнг-LS — негорючий режим с малым газовыделением при высокой температуре.

Кабель ВБбШв цена от вас приятно удивит. К тому же компания представлена в 8 городах Казахстана.

Провод ПБПП — ПУНП

Медный плоского вида провод: жилы однопроволочные, 2 или 3 штуки, изоляция и оболочка ПВХ. Нормально работает, если атмосфера -15°C до +50°C, предел влажности 98%. Агрессивную среду переносит хорошо. Чёрный или белый цвет, жилы голубые или зеленоватые.

Им хорошо монтировать осветительные системы и проводки розеток в постройках, при максимуме переменного тока с промышленной частотой — 250 вольт. Радиус изгибается на уровне, не уступающем десятикратной ширине. Режим поставок — бухты по 100 и 200 метров.

Модификация у ПБППг (ПУГНП) такая многопроволочного типа жилы, величина изгиба радиуса не ниже 10-кратной ширины. У АПУНП — цельнопроволочные, только жилы из алюминия.

Характеристики

Технические и электромеханические характеристики провода ПВС регламентируются требованиями ГОСТ 7399-97. Следует отметить, что этот стандарт описывает лишь диапазон значений, а фактические параметры могут быть разными у каждого производителя. Это значит, что точные данные по размеру, диаметру жил и проволок, а также толщине изоляционной оболочки следует узнавать из сопроводительной документации или непосредственно от поставщика.

  • Температура, при которой провод ПВС сохраняет свои эксплуатационные и технические показатели на высшем уровне, находится в диапазоне от -25˚C до +40˚C. Если в маркировке провода указано исполнение «Y», нижний предел температурного диапазона расширяется до -40˚C — +40˚C. Следует учитывать, что во время использования нагрев токопроводящих жил не должен превышать отметку в +70˚C.
  • Провод ПВС устойчив к горению и не распространяет его при одиночной прокладке.
  • Кабель рассчитан на эксплуатацию в помещениях с высокой относительной влажностью воздуха (до 98%).
  • При использовании провода ПВС для прокладки электрических сетей его рабочий ресурс превышает 5000 часов. Если кабель применяется в стационарном электрооборудовании — не менее 12000 часов.
  • Заявленная производителями устойчивость кабеля к знакопеременной деформации при перегибах (с радиусом не меньше 4 см при сечении до 1мм2 и не меньше 6 см при сечении больше 1,5мм2) и номинальном напряжении составляет 30000 циклов.
  • Кабели с климатическим исполнением (ПВС-Т) устойчивы к воздействию грибка и плесени.
  • Провод ПВС предназначен для использования в электрических сетях с линейным напряжением от 380В до 660В.
  • Гарантийный срок службы кабеля равен 2 годам и отсчитывается с момента введения его в эксплуатацию.

Стандартный провод ПВС выдерживает переменный ток с напряжением в 2кВт на протяжении 5 минут. После погружения в воду на 1 час — до 15 минут. По показателям механической прочности он близок к ВВГ кабелю — для разрыва необходимо приложить усилие больше 10 Н/мм2, при этом до момента разрывания провод удлинится в полтора раза.

Стандартная длина провода ПВС в продаже составляет от 30 до 200 метров. Чаще всего он реализуется в бухтах и кабельных барабанах.

Изделие ППВ

Плоский трос с медными прутьям и при единственном пруте ПВХ-изоляции с вставками — разделителями между жилами. Их количество: 2 либо 3. Провод допущен к работе в условиях: -50°C до +70°C.

Не боится вибрации, не горит и любит влагу 100%. Белоснежный оттенок.

Материал ППВ показан стационарному освещению и внутренним сетям бытового пользования. Напряжение 450 вольт при переменном токе частотой до 400 Гц. Радиус нельзя изгибать меньше, чем в 10-ную ширину. Поставки — 100 метров через бухты. Вариация АППВ — алюминиевые жилы.

Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила.

Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.

Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами.

Величина изгиба не менее 10 — кратного диаметра провода. Бухты от 100 метров. Провод АПВ — модификация ПВ1, но жила из алюминия.

Подводим итог

Резюмировать сказанное можно следующим образом. Каждый из рассмотренных материалов имеет особенности применения. Делая выбор проводников для конкретных целей, следует тщательно разобраться, в чем отличие ВВГ от ПВС. В заключение хотелось бы перечислить еще пару аспектов, которые могут оказать влияние на выбор.

Первый аспект – цена. Не исключена возможность, когда более низкая цена определит выбор в пользу того или иного материала. В этом случае необходимо точно взвесить все минусы, которые приобретаются с выигрышем в цене.

Второй аспект – конструктивные особенности. Кабель может быть плоским, что в некоторых случаях создает дополнительные удобства при монтаже. Провод, в свою очередь, будучи более мягким, удобнее укладывается в кабельные каналы.

Напоследок рекомендуем просмотреть видео, на котором представлено мнение экспертов:

Надеемся, предоставленная информация помогла вам понять, что лучше выбрать для электропроводки: ПВС или ВВГ и в чем отличие между двумя рассматриваемыми марками проводниковой продукции!

Провод ПВ3

Медный одножильный провод овального сечения в ПВХ-изоляции. Многопроволочная жила провода может иметь сечение от 0,5 до 400 кв.мм. Рабочие свойства повторяются.

Применяют с целью электрификации: при монтаже щитов распределения, освещении в рабочих цехах, где частый изгиб уместен. Провод питается от 750 вольт при переменном токе в 400 Гц, и до 1000 вольт при постоянном режиме.

Применение аналогично: можно добавить автотюнинг и домашние стояки. Показана защита от солнца.

Провод ШВВП

Провод с наличием проводящих ток жилами при ПВХ- изоляции и покрытии. Рельеф плоский. Жил предусмотрено пара или тройка, диаметр разреза в границах : 0,5 — 0,75 квадратных миллиметров. Эксплуатация в режиме: -25°C до +70°C, и спокойно относится к влажному составу 98 % и воздействиям химии. Оболочка светлых или чёрных оттенков. Жилы абсолютно пёстрые.

Отлично зарекомендовал себя при бытовых приборах. Обнаруживает гибкость. Главная функция — присоединительная.

Johnny27

Как вы все знаете, я сейчас работаю в организации, занимающейся инженерными системами (продажа и установка оборудования). И вот там имеется такой интересный момент, как обучение (или, скорее, принудительное самообучение) персонала. Каждый месяц ты сдаешь несколько профильных тем, и сдать их как можно успешнее — в твоих интересах.

Копаясь во внутренних методических материалах, обнаружил я такое вот краткое, но вполне емкое и грамотное руководство по подбору проводов и кабелей. А так как тема эта будет актуальна всегда, решил его репостнуть как есть, безо всяких правок. Надеюсь, автор документа меня поймёт и простит =)

Разница между ВВГнг и ВВГнг-LS

Разница между ВВГнг и ВВГнг-LS в том, что последний с низким дымо и газовыделением. Изоляция выполняется и в том, и в другом кабеле из ПВХ пластиката, только для ВВГнг-LS — ПВХ пластикат пониженной пожароопасности, в состав которого входит комбинация антипиренов (гидраты металлов), которые обеспечивают заданные свойства (низкое задымление).

Именно из-за вышеуказанных свойств (низкое задымление) новый ГОСТ и закрепляет использование в жилых помещениях кабелей с индексом нг-LS, т.к. в основном люди гибнут от отравления продуктами горения. (ГОСТ Р 53315-2009)

Планирую укладывать кабель в земле с заглублением порядка 70см. Какой кабель из доступных на рынке лучше взять для этих целей?

— бронированный кабель в траншее

— кабель (А) ВВГ в ПНД-трубе

— кабель (А) ВВГ в гофротрубе

Какой провод лучше использовать медный или алюминиевый?

Медь, по сравнению с алюминием, более эффективна:

1) она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;

2) меньше подвержена коррозии и окислению.

3) проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Что нужно знать для правильного выбора провода?

Основными показателями, по которому рассчитывают провод, является его место применения и длительно допустимая токовая нагрузка. По месту применения определяется марка провода, по токовой нагрузке его сечение.

Как лучше проложить проводку, проводом ПВС или ВВГ?

ПВС используется для квартирных подключений, переносок, а также для не стационарного подключения, ПВХ оболочка полностью покрывает изоляцию жил и обеспечивает дополнительную прочность и изоляцию, рассчитан на напряжение до 380 В. Срок его эксплуатации 6-10 лет.

Для стационарной проводки надо применять ВВГ или NYM срок эксплуатации которых достигает до 30 лет. Напряжение 660В — 1000 В.

Чем (кроме геометрии) отличается плоский и круглый кабель ВВГнг-LS?

И материалы, и толщина изоляции в кабеле круглом и плоском ВВГнг (А)-LS одного маркоразмера одинаковые.

Почему ПВС называют проводом, а не кабелем? По каким соображениям для ПВС установлен малый срок годности?

То что это провод — указано в нормативной документации на изделие -ГОСТ 7399-97. Так решили разработчики ГОСТа. В этом же документе оговорены методы ресурсных испытаний на изделие. В ходе испытаний подтверждается именно 10 летний срок службы.

Можно ли вести монтаж кабеля ВВГ в холодном помещении при минусовой температуре?

На этот счет существуют в действующем ГОСТе определенные указания:

«Прокладка и монтаж кабелей с ПВХ изоляцией и оболочкой без предварительного подогрева производится при температуре не ниже -15˚С.»

Но есть факторы, которые не нельзя не учитывать: как долго и при какой температуре хранился кабель? Насколько аккуратно и с соблюдением всех требований будет вестись монтаж?

Любые погрешности и изгибы с нарушением минимального радиуса могут привести к растрескиванию оболочки.

Хочу протянуть кабель ВВГ из одного дома в другой. Как лучше, тянуть по воздуху или в земле?

Длительное воздействие температуры солнечных лучей и различных сред (в том числе воды) приводит к необратимым изменениям свойств пластикатов, называемых старением материала, которое оценивают снижением механических свойств.

Если ПВХ- пластикат находится в воде, бензине, масле или другой среде, процесс его старения вызывается в основном вымыванием пластификатора и стабилизаторов.

Именно поэтому кабели с ПВХ оболочкой не рекомендуются для прокладки в воде или на солнце (без специальной защиты). Поэтому для прокладки в земле и по воздуху рекомендуем те изделия, которые именно для этого и предназначены. В случае прокладки в земле это ВБШв, т. е. силовой бронированный, по воздуху- СИП.

Можно ли прокладывать в жилом деревянном доме в кабель-каналах кабель NYM?

В жилом помещении, без разницы — деревянный дом или кирпичный, разрешена прокладка только кабеля ВВГнг -LS. Нормативный документ — ГОСТ Р 53315-2009. NYM, в соответствии с этим документом, к прокладке не разрешен.

По поводу кабель-канала. В деревянном доме лучше кабель проложить в металлической трубе.

Что означает «буковка» А в маркировке ВВГнг (А)-LS и могут ли быть в скобках другие буквы?

А — это категория нераспространения горения кабеля. Определяет класс пожарной опасности изделия. Упрощенно говоря, определяет количество кабеля, которое можно проложить пучком.

Есть еще В, С, D. А- самая высокая категория.

Можно ли проводить монтаж электропроводки проводом ПУНП?

Оболочка ПУНПа изготовлена из ПВХ пластиката, к которому никаких особых требований по свойствам (малодымность, нераспространене горения и пр) не предъявляется. Запрещена прокладка электросетей проводом ПУНП по причине отсутствия нормирования по сопротивлению и толщин изоляции. Т. е. тонкая жила в тонкой изоляции — при перегрузке КЗ и возгорание.

Почему заявленое сечение жилы в 2,5 мм² далеко от таблицы Брадиса?

В ГОСТе 22483-77 «ЖИЛЫ ТОКОПРОВОДЯЩИЕ МЕДНЫЕ И АЛЮМИНИЕВЫЕ ДЛЯ КАБЕЛЕЙ, ПРОВОДОВ И ШНУРОВ» для каждого сечения кабеля и каждого класса гибкости токопроводящих жил нормировано электрическое сопротивление постоянному току.

В соответствии с пунктом 1.4аданного ГОСТа

» Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.» Соответственно, определяющим параметром является сопротивление токопроводящей жилы, а не геометрическое сечение проводника.

Принципы нормирования и уровень требований ГОСТ 22483-77 полностью соответствуют стандарту МЭК 60228:2004 и европейскому стандарту EN60228:2005 на токопроводящие жилы

Таким образом, соблюдая требования по электросопротивлению, фактическое сечение однопроволочной жилы класса 1 одножильного кабеля марки ВВГ для указанных сечений может быть ниже номинальных сечений не более чем на 6,0 — 6,8 %.

Эти же результаты могут быть распространены на плоский кабель с параллельно уложенными однопроволочными жилами марки ВВГ-П с числом жил 2 и 3.

Какое самое маленькое сечение жилы у кабеля ВВГ?

Для силовых ВВГ минимальное сечение — 1, 5 квадрата, для АВВГ — 2,5 квадрата.

Есть кабели с сечением 4х1 или даже 4х0,75, но это уже контрольные (КВВГ). По сути конструкции кабелей схожи.

Какой кабель лучше использовать для подключения сварочного аппарата?

Рекомендуем в этом случае кабель КГ.

Объясню, почему не ПВС. Аппарат будет стоять стационарно в помещении? Если нет, значит, кабель будет сматываться и разматываться (соответственно нужен класс гибкости жил не ниже 5), находиться под воздействием УФ (значит, оболочка должна быть стойкой к нему). ПВС — оболочка из ПВХ пластиката, особой стойкости к УФ нет, КОГ и КГ- резина, более стойкая к излучению. Именно поэтому для сварочников приобретают чаще всего кабель КГ.

Стою у прилавка и вижу три кабеля ВВГ, ВВГнг и ВВГнг-LS. Закралась в голову мысль «а не один-ли это кабель, правда с разной маркировкой»? Можно-ли на вид различить кабели ВВГ, ВВГгн и ВВГнг-LS?

Отличить по внешнему виду эти кабели сложно — конструкция одинакова, а ПВХ обычный, пониженной горючести и пониженной пожарной опасности на глаз не отличишь. Смотрите маркировку на изделии — на оболочке кабеля должна быть указана марка.

Вот как-то так. Возможно, кому и пригодится — новичков носом тыкать

PS: Красным выделил самый злободневный вопрос. Пока объясняешь одному, почему нельзя в стационарную проводку ПУГНП (ПУГСП) и иже с ними, подходит другой «профессиАнал» и начинает упрекать меня в некомпетентности: «Не вводи людей в заблуждение, 220 — не напряжение, никакую изоляцию не пробьет, можно любой провод использовать!»

Маркировка

Общая изоляция и оболочка фазных жил помечаются в соответствии со стандартом цветовой маркировки ПВС:

  1. Общая изоляционная оболочка всегда окрашивается в белый цвет. Иногда присутствуют две диаметрально расположенные полосы другого цвета.
  2. Черный, красный, желтый, серый и коричневый цвета используются для маркировки токопроводящих жил.
  3. При наличии «нулевой» фазы, она обозначается синим цветом.
  4. Зеленый цвет или желто-зеленая окраска отведены под заземляющий провод, но он редко встречается в ПВС.

Маркировка проводов ПВС выполняется согласно требованиям ГОСТ 7399-97. Расшифровка обозначений проводится очень просто:

  • наличие буквы «л» говорит, что в фазные провода изготовлены из луженой меди (ПВСл);
  • заглавная буква «Т» говорит о климатическом исполнении кабеля;
  • «А» в маркировке означает, что в кабеле используются алюминиевые жилы;
  • «Б» — бронированный провод;
  • ПС — изоляционная оболочка кабеля изготовлена из смеси самозатухающего полиэтилена и поливинилхлорида;
  • Г — кабель без изоляции;
  • ШВ — внешняя изоляционная оболочка изготовлена из поливинилхлорида плоской формы;
  • ПВ — внешняя изоляционная оболочка изготовлена из смеси ПВХ ил вулканизированной резины;
  • первая цифра, идущая после буквенных обозначений, сообщает количество жил внутри кабеля;
  • следующее за ней число — площадь сечения токопроводящих жил.

Для того чтобы узнать точные физические характеристики ПВС кабеля, следует обращаться к следующей таблице:

Провод Кол-во жил/площадь сечения каждой (мм2) Количество проволок в фазных жилах/диаметр Масса 1км кабеля (кг) Наружный диаметр (мм) Максимальный диаметр (мм)
ПВС 2×0,75 24×0,2 55,8 6,4 7,2
2×1,00 32×0,2 63,7 6,7 7,5
2×1,50 30×0,25 85,15 7,6 8,6
2×2,50 50×0,25 133 9,4 10,6
3×0,75 24×0,2 66,1 6,8 7,6
3×1,00 32×0,2 76,5 7,1 8
3×1,50 30×0,25 107 8,3 9,4
3×2,50 50×0,25 166,7 10,2 11,4
4×0,75 24×0,2 79,8 7,4 8,3
4×1,00 32×0,2 96,5 7,9 9
4×1,50 30×0,25 134,5 9,2 10,5
4×2,50 50×0,25 203,8 11,1 12,5
5×0,75 24×0,2 102 8,3 9,3
5×1,00 32×0,2 118,4 8,7 9,8
5×1,50 30×0,25 170,6 10,3 11,6
5×2,50 50×0,25 257,6 12,4 13,9

Аналоги ПВС

ПВС — это медный кабель, который получил широкое распространение для применения в бытовых условиях. Его используют для подключения домашнего электроинструмента и осветительных приборов, садового инструмента, а также для производства удлинителей различного назначения. Как и у любого кабеля у ПВС существуют аналоги, которые мы рассмотрим ниже.
Расшифровка:

  • П — провод;
  • В — в поливинилхлоридной изоляции;
  • С — соединительный;

Конструктивно данный кабель состоит из многопроволочных токопроводящих жил (по ГОСТ жил может быть две, три, четыре или пять) круглой формы (пятый класс гибкости) в изоляции из поливинилхлоридного пластиката. Данные жилы скручены, пространство между ними не заполнено. Скрутка жил покрыта общим изоляционным слоем из ПВХ-материала.

Провод ПВС может эксплуатироваться при температуре окружающей среды от — 25 до +40 градусов Цельсия. Срок службы при нормальных условиях эксплуатации — более 10 лет. Применяется в сетях переменного тока с напряжением 220В, 380 В и 660 В.

Существуют различные варианты исполнения данного кабельного изделия. К ним относят следующие модификации со схожими техническими характеристиками:

  1. ПВСн — исполнение кабеля ПВС, не предназначенное для армирования неразборной арматурой;
  2. ПВСм — морозостойкая модификация кабеля ПВС, используется в условиях низких температур (до -40 градусов Цельсия);
  3. ПВС-TS -применяется для стационарного подключения различного оборудования и электрических приборов;

В данной статье будут рассмотрены и другие аналоги данного кабельного изделия, а также возможность применения их взамен кабеля ПВС.

Эксплуатационные особенности

Гибкий соединительный провод наделен продолжительным эксплуатационным ресурсом, который составляет не менее 6 лет при подвижном использовании и 10 лет при стационарном применении.

Он способен превосходно выдерживать температурные колебания — максимально высокие в жару и низкие в холод: от — 40 до + 40 градусов. Предел нагрева токопроводящей жилы ПВС составляет +70°С. При условии одиночной прокладки не распространяет горение.

Кабель имеет напряжение:

  • номинальное 380/660 В;
  • испытательное 2000 В.

Производители дают гарантийные обязательства в течение 2 лет с момента ввода изделия в строй. Для розничной торговли гарантия исчисляется с момента продажи, а для потребления вне рынка — с периода ввода в эксплуатацию. ПВС отвечает стандартам ГОСТа 7399-97.

Импортные аналоги ПВС — обзор по маркам

Импортными аналогами кабеля ПВС считают марки H05VV-F, H05VV5-F, OMY (H03VV-F).

H05VV-F — медный кабель (5 класс гибкости), предназначенный для подвижного и стационарного монтажа электрического оборудования в бытовых помещениях, в том числе для подключения электроприборов в условиях повышенной влажности. Не используется на открытом воздухе, в производственных цехах и других производственных помещениях. Номинальное напряжение — 300 В. Температура эксплуатации: в подвижном подключении от -5 до +70, в стационарном от -40 до + 70 градусов Цельсия.

H05VV5-F — кабельное изделие, предназначенное для подвижного соединения различного оборудования, а также в качестве кабеля управления в условиях повышенной влажности. Наибольшее распространение получило в станкостроении, подъемном оборудовании, при подключении конвейерной техники. Номинальное напряжение — 300В. Минимальная температура воздуха при эусплуатации в подвижном подключении -50С, в стационарном -400С. Максимальная температура окружающей среды +70 градусов Цельсия.

OMY (H03VV-F) — медный провод с многопроволочными жилами, применяемый для подключения легкого переносного оборудования, а также для подключения электроприборов бытового назначения и освещения. Температура эксплуатации при изгибах от -5 до +70 градусов, при неподвижном соединении от -40 до +70 градусов Цельсия. Рабочее напряжение — 300 В.

Сферы применения провода в виниловой изоляции

ПВС кабель нашел широкое применение в качестве проводника для подключения приборов с небольшой мощностью. Способность сгибаться без повреждений при малом радиусе делает его универсальным и незаменимым элементом для изготовления бытовой техники.

В обычной жизни он применим при подсоединении к сети электрических приборов различного назначения: кондиционеров, пылесосов, холодильников, стиральных машин. Также он подходит для проводки в жилых помещениях и для работы техники в области садоводства и огородничества, для специализированных средств малой механизации.

Промышленное производство задействует данный вид кабеля на некоторых этапах. Свойство выдерживать большое число перегибов и подвергаться деформации позволяет использовать его для изготовления разной длины удлинителей (переносок), а также при монтаже уличного освещения и световой рекламы.

ПВС или КГ — что лучше?

КГ — гибкий кабель с жилами многопроволочной конструкции в резиновой изоляции. Данное кабельное изделие можно применять в качестве аналога кабелю ПВС, так как их технические характеристики схожи.

Отличие данных кабельных изделий заключается в материале изоляции. ПВС имеет изолирующий слой из ПВХ-пластиката, а КГ — резиновую изоляцию. При длительной эксплуатации в условиях резкого перепада температур ПВХ изоляция не долговечна: при длительном воздействии высокой или низкой температуры изолирующий слой растрескивается. Резина же может работать в условиях повышенных или пониженных температур, а также при резких перепадах без повреждения.

Определенно сказать какой кабель лучше нельзя. Все зависит от условий эксплуатации. В отапливаемом помещении без резких температурных перепадов целесообразно применять ПВС, так как он дешевле кабеля КГ. А вот в условиях резких изменений температуры окружающей среды и при длительной высокой или низкой температуре лучше использовать кабель КГ — это повысит надежность и долговечность соединения.

Таблица 1: Сравнение характеристик ПВС и КГ

Изоляционный материал: описание

Своим названием провод в виниловой оболочке соединительный обязан материалу, который используется для изоляции токоведущих частей -поливинилхлоридной смоле. Она не горит на воздухе, морозоустойчива и неуязвима для воздействия кислот, щелочей, растворителей и минеральных масел.

Всевозможные химические элементы: тальк, карбонат кальция и каолин, пластификаторы и стабилизаторы входят в состав пластмассы и улучшают ее эксплуатационные характеристики.

Красители позволяют получать изоляцию разных цветов. ПВХ изоляция экологически безопасна и не наносит вред окружающей среде. Она является главным плюсом кабеля, так как изготовлена из материала, стойкого к возгоранию.

ПВС или ВВГ: сравнение марок

ВВГ — медный кабель с жилами однопроволочной конструкции, предназначенный для стационарного подключения электрооборудования и приборов. ВВГ применяют для электропроводок различного назначения, при этом их срок службы обычно более 30 лет.

Гибкий кабель ПВС не применяют для стационарной электропроводки, так как он имеет меньший срок службы и горючую изоляцию. Кабель ВВГ прочнее к механическим воздействиям и имеет улучшенные электрические характеристики, по сравнению с кабелем ПВС. ВВГнг и ВВГнг-LS — негорючие модификации ВВГ, применяемы для стационарной прокладки в группе кабелей, с пониженным выделение вредных веществ в атмосферу при тлении.

Вместо ВВГ применять ПВС нельзя, а вот наоборот — можно. Но чаще всего это нецелесообразно, так как для использования в удлинителях ВВГ не имеет должной гибкости, хоть и обладает улучшенными характеристиками.

Таблица 2: Сравнение характеристик ПВС и ВВГ

Описание и расшифровка

Провод ПВС — это гибкий кабель, используемый для прокладки проводов внутри помещений и подключения бытовых электроприборов и техники с низкой потребляемой мощностью, а также полупрофессионального электроинструмента к источникам питания с номинальным напряжением до 660 Вт. Как всего он используется для разведения и монтажа освещения. Расшифровка аббревиатуры ПВС означает:

  • П — электротехническое изделие принадлежит к классу проводов, используемых для распределения электрической энергии;
  • В — кабель находится в изоляционной оболочке из винила, используемого как для общей изоляции, так и для каждой внутренней жилы;
  • С — кабель используется для соединения электрического оборудования и сетей.

Провод ПВС наилучшим образом подходит для прокладки в условиях, требующих большого количества перегибов кабеля, поскольку он практически независим от этого показателя. При расположении с радиусом перегиба не менее 4 см кабель будет безотказно служить до 5000 рабочих часов. Фактический срок службы ПВС проводов составляет от 6 до 10 лет.

ПВС или ПУГВ: сравнение марок

Провод ПУГВ — гибкий установочный кабель с медными токопроводящей жилой многопроволочной конструкции. Имеет изоляцию из поливинилхлоридного материала. Применяется для стационарного подключения осветительного оборудования и электрических силовых приборов, станков и других механизмов.

Отличие ПУГВ от ПВС заключается в том, что провод марки ПУГВ — одножильный и применяется только для стационарной прокладки, хоть и является гибким изделием. Кабель ПВС всегда многожильный — это нормируется ГОСТ. Жил может быть две, три, четыре или пять. ПВС чаще всего применяется для подвижной укладки или стационарного подключения с дополнительной защитой провода от механических повреждений.

Ищете кабель ПВС или его аналоги? Подберем лучший вариант по лучшей цене!

Правила эксплуатации

В процессе эксплуатации электрического удлинителя рекомендуется придерживаться следующих мер предосторожности:

  • перед использованием осмотреть все узлы на целостность изоляционного слоя;
  • не превышать номинальные токи, на которые рассчитан провод;
  • не скручивать и не сгибать токопроводящие жилы;
  • не допускать попадание кабеля под напольные покрытия, на пороги дверей и т. д.;
  • избегать проникновения влаги на контактную часть.


Влагостойкий удлинитель для сада
При соблюдении простых правил можно своими руками сделать удлинитель, который будет соответствовать вашим потребностям. При этом не потребуется иметь специальных навыков и нести значительные финансовые затраты.

Ссылка на основную публикацию
