Как выбрать магнитный пускатель по мощности, току и другим параметрам (видео)

Магнитное пусковое устройство – это низковольтный коммутирующий аппарат, применяемый для дистанционного пуска и отключения различных электрических цепей.

Он находит широкое применение как в бытовых, так и в промышленных системах, именно поэтому его правильный выбор так важен. Как это сделать – рассмотрим в настоящей статье.

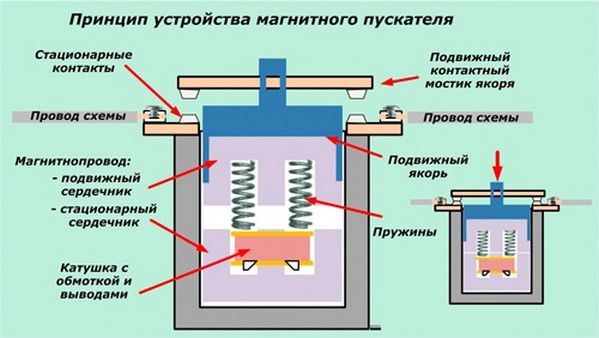

Принцип коммутации

Замыкание контактов силовой цепи осуществляется контактором – аппаратом, в котором сцеплённая с якорем электромагнитного реле группа контактных пластин замыкается на неподвижные контакты, соединённые с входными и выходными клеммами подключения питающего напряжения сети и линий нагрузки.

Таким образом, с помощью малых токов в катушке электромагнитного реле и слаботочных сигналов управления удаётся коммутировать сильноточные цепи больших нагрузок. Небольшой ток и малое напряжение сигнальной цепи делает работу оператора намного безопаснее, а для автоматических систем контроля и управления даёт широкий простор их применения, благодаря внедрению в процесс компьютеризированных алгоритмов.

УЗО: Характеристики устройств дифференциальной защиты

Настало время рассказать, что такое УЗО, для чего оно нужно и как работает. Мне предоставилась возможность…

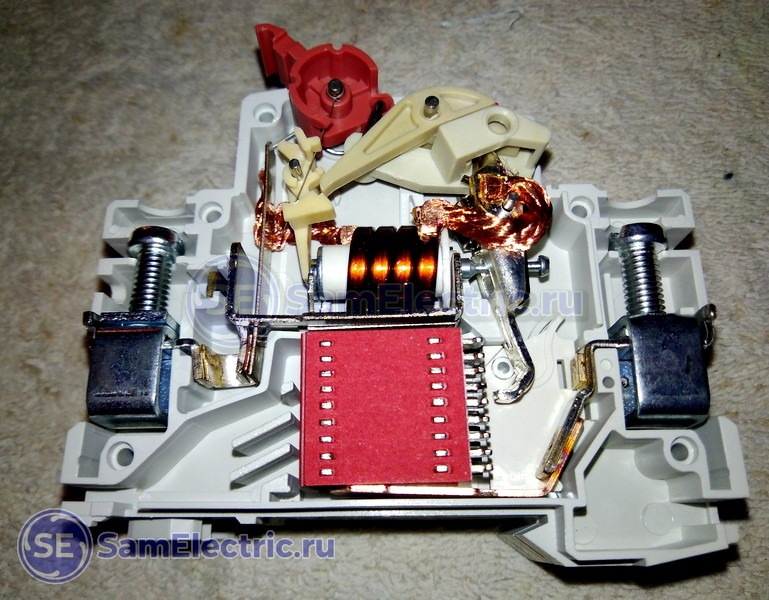

Как устроен защитный автомат

Рекомендуем: https://kv-energy.ru

В предыдущей статье мы разобрались с характеристиками автоматических выключателей, а сейчас полезем глубже. Я…

Параметры пусковых устройств

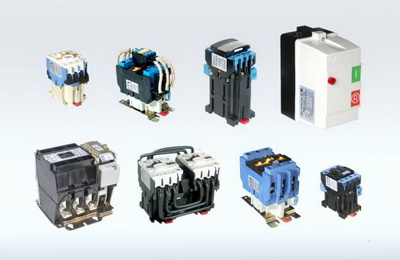

Для разнообразного предназначения выпускаются такие серии магнитных пускателей: ПА, ПМ, ПМА, ПМЕ, ПМЛ. Исходя из параметров нагрузки, выбор и применение данных устройств происходит по соответствию.

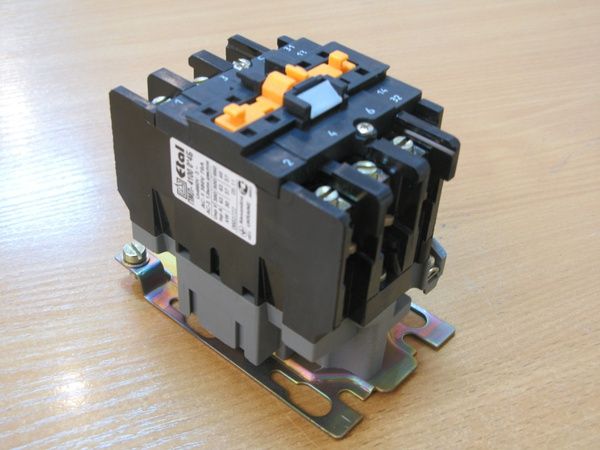

Магнитный пускатель серии ПМЛ

1.Величине электромагнитного пускателя – условный термин, характеризирующий допустимые продолжительные токи контактов главной силовой цепи. На данный момент имеются такие числовые обозначения величин и соответствующие им номинальные токи при напряжении 380В в рабочем режиме АС-3:

  • «0» — 6,3 А;
  • «1» – 10 А;
  • «2» — 25 А;
  •  «3» — 40 А;
  •  «4» — 63 А;
  • «5» — 100 А;
  •  «6» — 160 А;
  • «7» — 250 А.

2.Режиму работы пускового устройства, определяющему характер коммутируемой нагрузки:

  1. АС-1, нагрузка только активная, или мало индуктивная;
  2. АС-3, запуск электродвигателя и его отключение при вращении;
  3. АС-4, тяжёлый запуск двигателя, отключение его на низких оборотах и при неподвижном роторе, торможение противотоком.

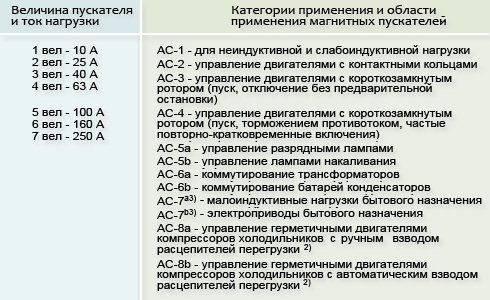

Величины магнитного пускателя и категории их применения

3.Рабочему (коммутационному) напряжению катушки реле, которое бывает таких значений:

  • Переменное: 24; 36; 42; 110; 220; 380 В.
  • Постоянное: 24В.

4.Количеству дополнительных контактов, имеющих такое обозначение латинскими буквами и кириллицей:

  1. Нормально разомкнутые (NO), (НО);
  2. Нормально замкнутые (NC), (НЗ).

Также существуют специальные, защёлкивающиеся на корпус пускателя приставки, дополнительно добавляющие несколько сигнальных контактов.

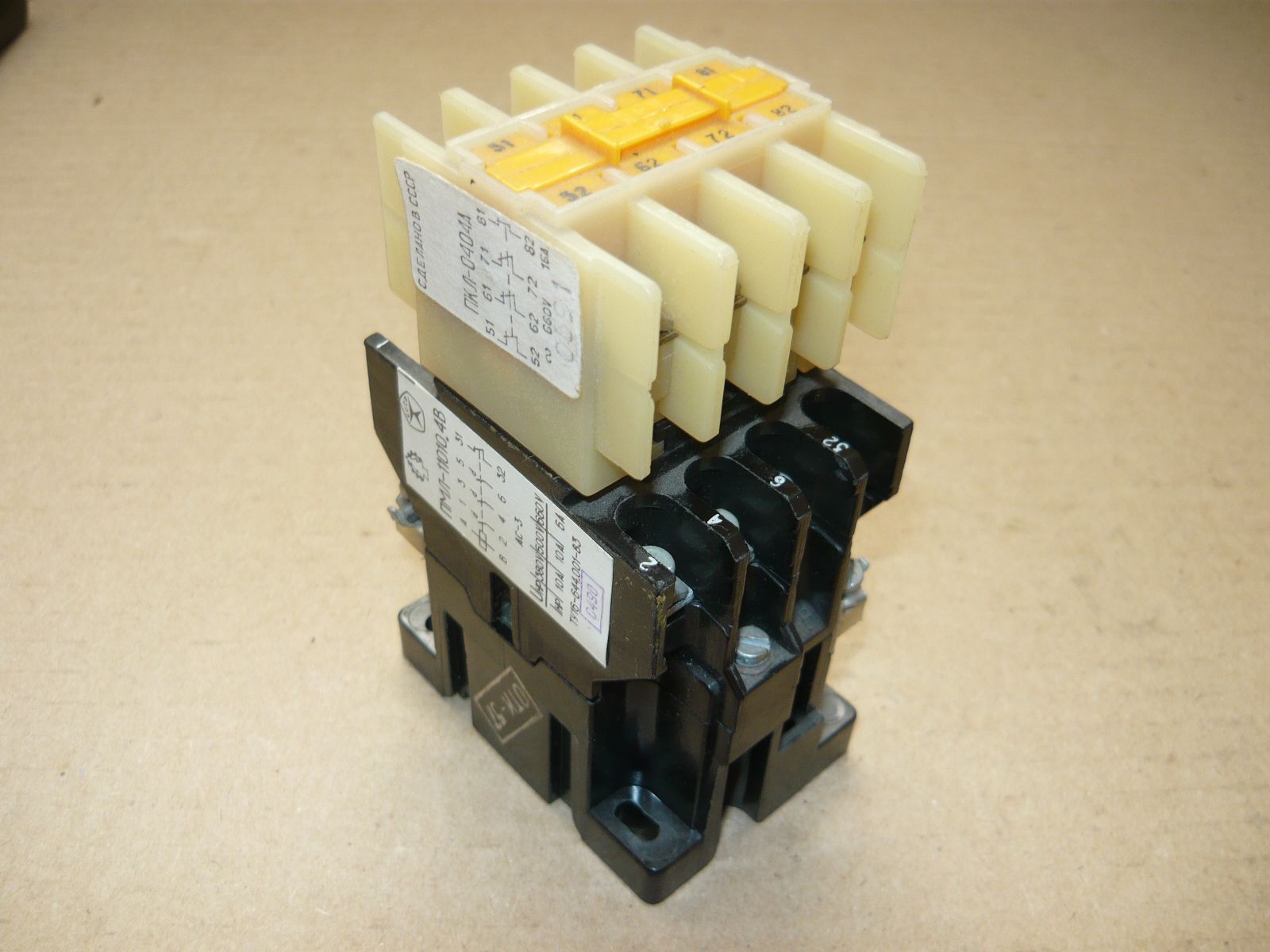

Магнитный пускатель серии ПМЛ с защелкивающейся приставкой

5.Степени защиты прибора:

  • IP00 — открытые, устанавливаются в обогреваемых помещениях в закрытых электрощитах защищённых от попадания посторонних предметов, воды и пыли;
  • IP40 – изготовляются в корпусе, применяются внутри не обогреваемых помещений, где имеется малое количество пыли в воздухе и исключено попадание воды на прибор;
  •  IP54 – выпускаются в корпусе, применение внутреннее и наружное в местах, защищённых от воздействия атмосферных осадков и прямой солнечной радиации.

6.Наличию теплового реле, обеспечивающего защиту подключённых цепей от продолжительных перегрузок.

7. Наличию реверса, конструктивно исполненного путём объединения в одном корпусе двух электромагнитных реле, имеющих по три контактных группы, с механической или электрической блокировкой одновременного их включения.

8.Классу износостойкости, означающему возможное количество надёжных коммутаций.

9.Дополнительным элементам управления.

Необходимое соответствие параметров

Поскольку правильный выбор электромагнитного пускателя является залогом успешной и бесперебойной работы подключаемых электроустановок, необходимо соответствие вышеописанным параметрам характеристик коммутируемой цепи, напряжения управления, схемы включения, типа окружающей среды. Важнейшим правилом является требование, чтобы ток нагрузки не превышал допустимого тока контактов.

Для подключения активной нагрузки (без двигателей) определённой мощности Р, силу протекающего тока I определяют из упрощённой формулы:

I=P/(√3*U) (А),

где U – напряжение сети, 380  (В), .

Соответственно полученному значению выбирают пусковое устройство с номинальным током не меньше расчётного ниже по таблице.

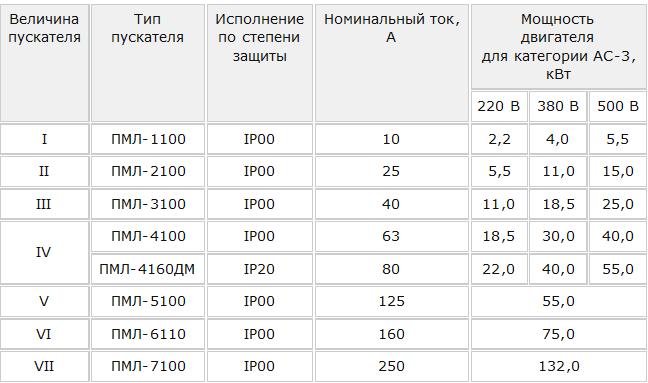

Таблица выбора магнитного пускателя

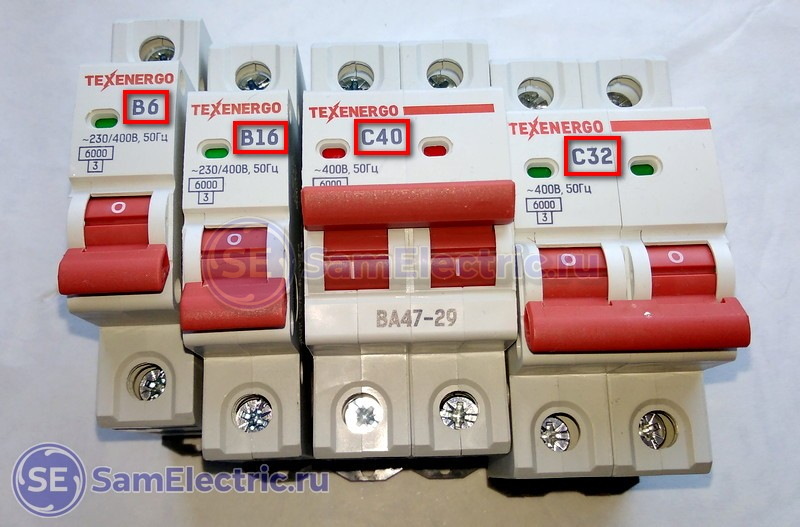

Характеристики автоматических выключателей на примере TEXENERGO

Несколько лет назад я опубликовал на блоге статьи по выбору автоматических выключателей и почему выбивает…

Народный способ выбора

Для подключения асинхронных электродвигателей с короткозамкнутым ротором также существует «народная» формула, согласно которой номинальный ток Iном двигателя принимается равным удвоенному значению мощности в киловаттах, то есть, если

Р=3,7кВт, то Iном= 3,7*2 =7,4А.

Исходя из этого значения делают выбор контактора магнитного пускателя, чтобы его номинальный рабочий ток был не меньше данного значения. В таких расчётах подразумевается, что контакторы с подходящим номинальным значением нагрузки способны выдерживать запуск электродвигателей, имеющих многократное превышение пусковых токов Iп над рабочим номинальным Iном, поэтому расчёт пусковых токов не производится. Для данного подключения подходит пускатель с номинальным током 10 А.

Заключение

Таким образом, подходить к выбору магнитного пускателя стоит очень серьезно – ведь он имеет большое число характеристик, правильный выбор которых обеспечит надежную исправную работу как самого устройства, так и всей электрической цепи.

Номинальный ток и напряжение питания катушки управления

Номинальный ток — наиболее значимый параметр, подбираемый по мощности потребителя. Главный вопрос: как правильно считать? Любой электродвигатель при запуске кратковременно выдает мощность, часто в 5-7 раз превышающую номинальную. Тем не менее такая нагрузка сохраняется долю секунды и на работу расцепителя не влияет. Исходя из этого, берем во внимание только номинальную мощность.

Для определения номинала необходимо рассчитать In . В этом нам поможет формула из учебника по физике: In = P/(U √3xcosφ), где P — мощность (Вт), U — напряжение (В), а cosφ- коэффициент мощности двигателя.

Для наглядности рассмотрим конкретный пример: предположим, что у Вас трехфазный станок на 5,5 кВт c cosφ= 0,8 (данное значение записано в паспорте электрооборудования). При включении, по сети будет протекать:

5500Вт / (380Вx√3×30,8)= 10,6А.

К полученному значению еще необходимо прибавить 30% запаса, в итоге оптимальным номиналом будет 13А.

Например, если In будет равен 11,8А, ни в коем случае нельзя брать модель на 12А, иначе при увеличении мощности она сгорит.

Электропитание катушки управления подбирается по двум критериям: тип электротока (переменный или постоянный) и напряжение (от 12В до 440В — постоянный, от 12В до 660В — переменный при частоте 50 Гц и от 24В до 660В — переменный при 60 Гц). Существуют также универсальные модели с катушкой работающей и от переменного, и от постоянного тока.

Частота включений и время срабатывания

Для электродвигателей с частыми пусками важна частота включений, группируемая по собственным классам.
