Коаксиальный кабель: виды, область применения и особенности монтажа

Это английское изобретение известно еще с 19-го века. Основной конструктивной особенностью считаются два проводника, расположенные на одной оси и разделенные во внешней оболочке диэлектрическим материалом. В самом начале коаксиальный кабель применялся в общественных телевизионных антеннах для передачи сигнала к телевизорам. В дальнейшем он стал широко использоваться в компьютерных сетях, кабельном телевидении, системах видеонаблюдения и других инженерных радиотехнических комплексах.

Коаксиальный кабель

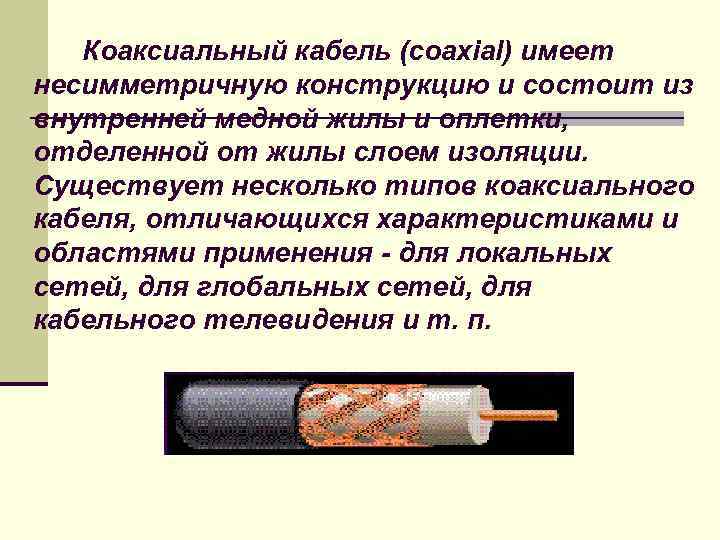

Коаксиальный кабель (коаксиальная пара) – это проводник, который состоит из центральной жилы и экрана. Они разделены изоляционным материалом или воздушной камерой, но расположены на одной оси. Он передает радиочастотные электрические сигналы. Отличием от экранированного провода является однородное сечение в направлении одной оси, изготовление изоляционного слоя из более качественных материалов, лучшее качество проводника. Все габаритные характеристики нормируются стандартами отрасли.

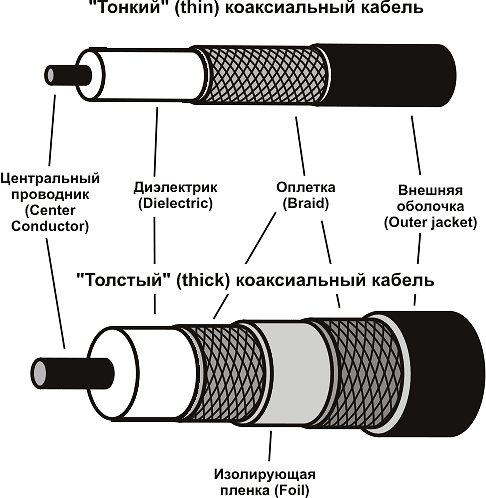

Данное изделие бывает тонким и толстым. Выбирают его в соответствии с параметрами сети. Тонкий имеет диаметр 5 мм, он обладает гибкостью, характеризуется простотой использования и является универсальным. Он подключается к платам сетевого адаптера компьютера, передает сигнал на расстояние 185 м без помех и затухания. Тонкий кабель оборудуется жилами из меди.

Толстый коаксиальный кабель имеет меньшую податливость изгибу, диаметр его составляет 10 мм. Его наименование часто указано как «стандартный Ethernet», что обусловлено его применением в сетевой архитектуре. Медная жила имеет большее сечение. Дальность сигнала составляет 500 м, поэтому он может применяться для объединения небольших сетей, состоящих из тонкого аналога.

Для соединения с толстым типом кабеля используется специальное устройство – трансивер, который оснащен разъемом vampire (piercing) tap – «зуб вампира» или «пронзающий ответвитель». Он способен пройти через изоляцию и установить соединение с жилой. Для подключения трансивера к сетевому адаптеру необходимо провод первого подключить к коннектору AUI платы. Он имеет название DIX-коннектор.

При увеличении площади сечения кабеля повышается сложность его прокладки. Тонкий имеет такие преимущества, как простота работы, небольшая стоимость, гибкость. Толстый в этом плане уступает своему аналогу, особенно если речь идет о прокладке трассы по трубам и желобам. Преимуществом его является способность передавать сигнал на большее расстояние.

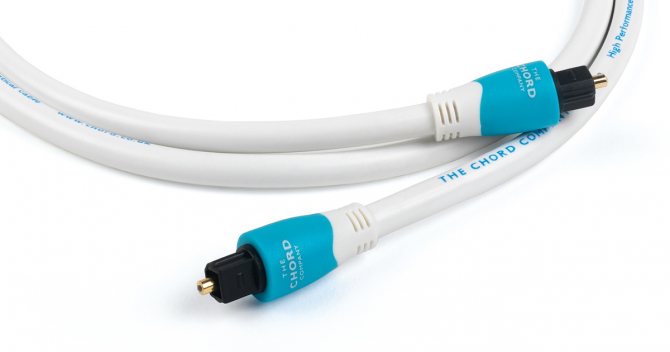

Оптическое цифровое подключение

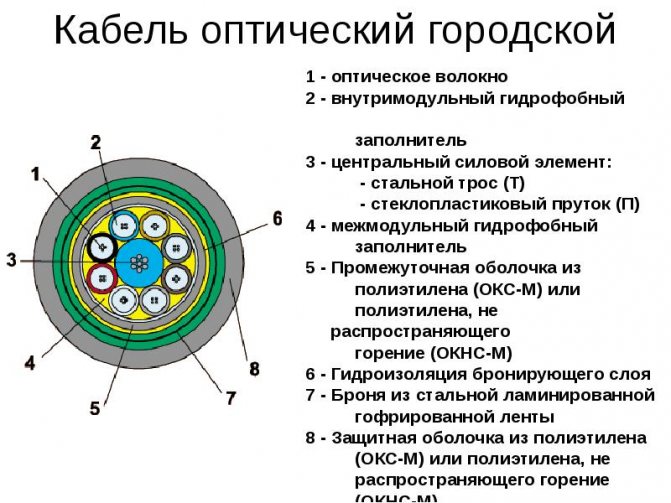

При оптическом цифровом подключении данные передаются по оптоволоконному кабелю (волокна которого могут быть изготовлены из пластмассы, стекла или кварца) посредством света. В таком случае шум из источника на контур ЦАП не переносится, как это может произойти с коаксиальным, поэтому его разумно использовать при подключении устройства напрямую к ЦАП саундбара или AV-ресивера.

Традиционно в системах ДК оптические кабели используются для передачи сжатого многоканального звука в форматах Dolby Digital и DTS. Те, что с разъемом Toslink (Toshiba Link), подключаются к соответствующим портам источника и AV-ресивера. Неплохим начальным вариантом будет кабель QED Performance Graphite Optical.

Многие производители перешли на HDMI в качестве основного типа разъемов, однако оптические выходы все еще регулярно встречаются у таких устройств, как игровые консоли, Blu-ray-проигрыватели, ТВ-приставки и телевизоры. Соответствующие входы можно обнаружить на стороне усилителя или ЦАП – например, в саундбарах или AV-ресиверах.

Как и в случае с коаксиальным подключением, одной из проблем оптического оказывается недостаток пропускной способности для передачи аудиоформатов без потерь – например, Dolby TrueHD или DTS-HD Master Audio, в которых записаны большинство саундтреков на Blu-ray-дисках. Кроме того, оптическое подключение не способно передавать сигналы более двух каналов несжатого потока в PCM. И, наконец, оптический кабель можно повредить, если слишком сильно согнуть его.

Достоинства и недостатки

Высокая популярность кабеля обусловлена его преимуществами:

  • небольшое затухание;
  • стабильность работы при различной частоте сигнала;
  • широкая полоса пропускания;
  • безопасность и простота монтажа;
  • невысокая цена, малый вес, гибкость, удобство в работе.

К эксплуатационным недостаткам относятся:

  • меньшая полоса пропускания по сравнению с оптоволокном;
  • потребность в коннекторах, сложность их установки и высокая стоимость;
  • затратность монтажных работ с толстым кабелем;
  • более сложная прокладка по сравнению с витой парой;
  • подверженность механическим повреждениям.

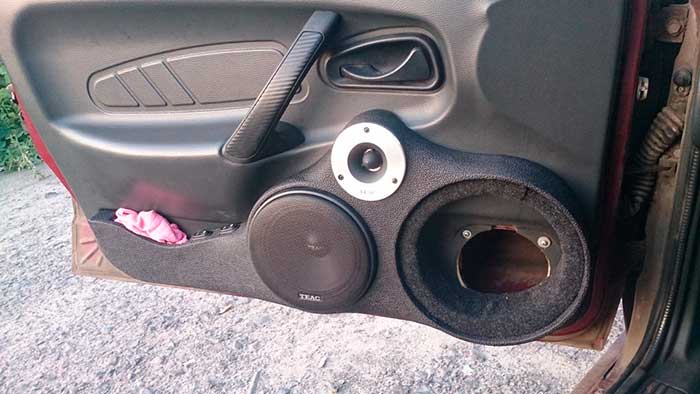

Что такое компонентная акустика?

Компонентная акустика – стереоустройство, в составе которого предусмотрено 2-3 динамика (иногда бывает более трех, но это редкость).

Главное отличие — в разделении динамиков по частоте на отдельные устройства. При этом каждый динамик излучает звук в индивидуальном диапазоне, что исключает пересечение частот.

Компонентные АС изготавливаются с применением современных технологий. В комплекте предусмотрены кроссоверы, гарантирующие более качественный звук.

Благодаря разделению по частоте, предоставляется пространство для маневра при размещении динамиков, что гарантирует создание единой звуковой «картинки».

Монтаж таких систем вызывает сложности у автолюбителей, но и качество звучания лучше.

Примеры компонентной акустики:

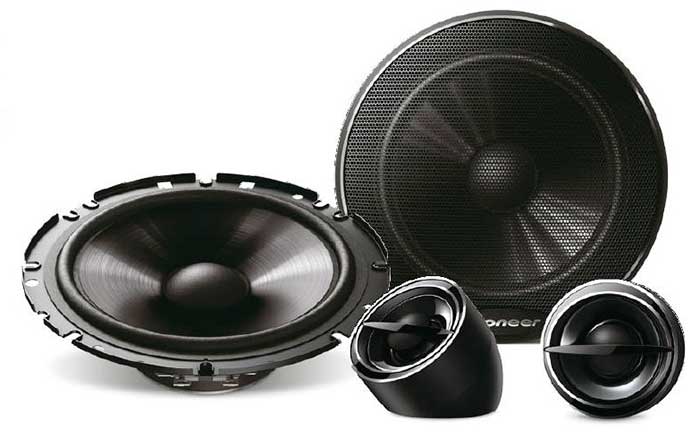

  • Pioneer TS-G173CI — компонентная стереосистема, способная заместить среднестатистическую акустику в любом авто. Преимущества — воспроизведение чистого и качественного звука. Мощность АС увеличена до 280 Вт, чувствительность высокая, уровень искажений минимален. Все это гарантирует долгожданное качество. Благодаря новым технологиям производства, АС отличается современным и привлекательным дизайном. Динамики быстро устанавливаются и придают внутреннему интерьеру солидности. В комплекте четыре «двухполосника», имеющих круглую форму.

  • Alpine SXE-1350S — компонентная акустика, в составе которой четыре динамика по 13 сантиметров в диаметре. Глубина для монтажа — 48,5 мм. Особенность АС — наличие двух полос низкой и высокой частоты. Мощность устройства — 40 Вт, предельная мощность — 250 Вт. В комплекте поставляются внешние кроссоверы, что открывает пути для внешней регулировки. Сопротивление — 4 Ома, уровень чувствительности — 90 дБ. В роли материала для подвеса применятся пенопропилен.

Составные части

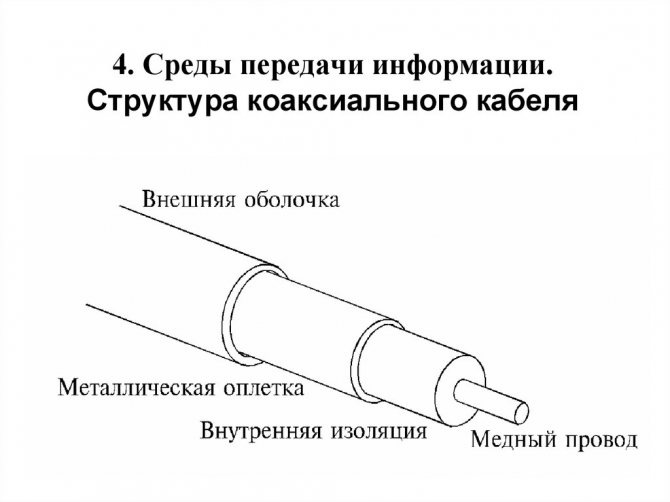

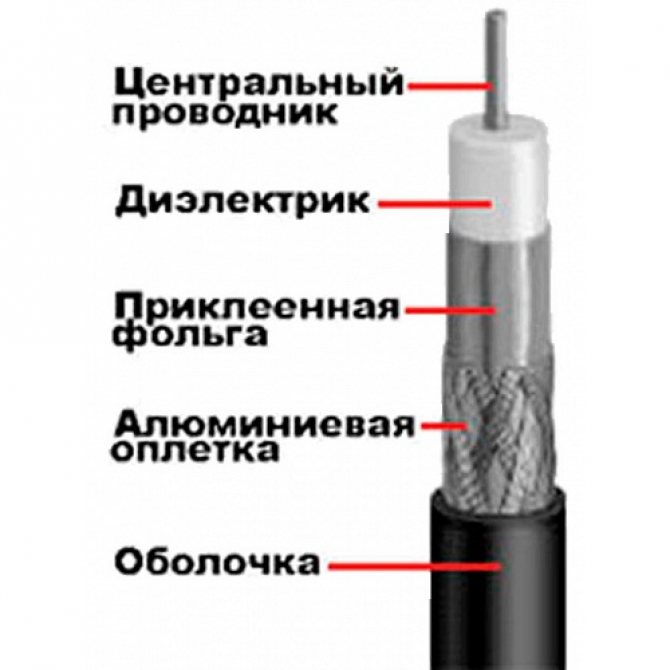

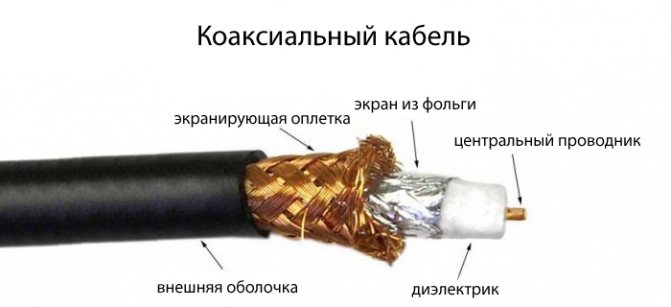

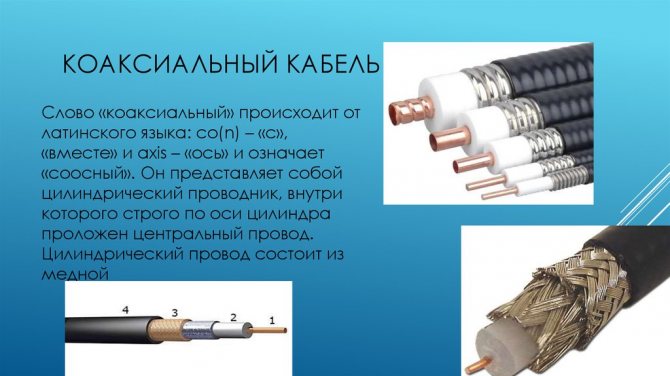

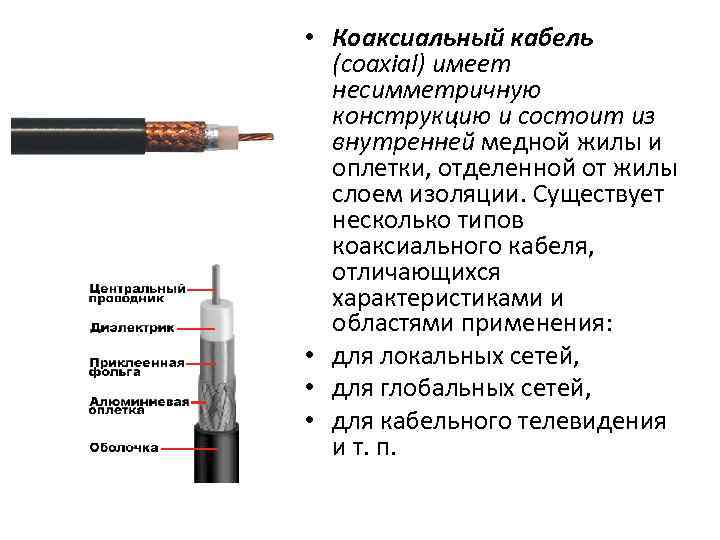

В состав коаксиального кабеля входят:

  • 4 – оболочки, используемые в качестве изоляционного и защитного слоев. Они изготавливаются из светостабилизированного полиэтилена (ПЭ), ПВХ, витой фторопластовой ленты;
  • 3 – внешний проводник (экран) изготавливается в виде оплетки, фольги с наружным покрытием из алюминия, гофротрубки, витых лент металла (меди, сплавов на основе алюминия и меди);
  • 2 – изоляционный слой, представленный сплошным или полувоздушным диэлектрическим заполнением, которое обеспечивает соосность наружного и внутреннего проводника. Он может быть изготовлен из ПЭ, вспененного ПЭ, сплошного фторопласта, ленты из фторопласта, кордельно-трубчатого повива, шайбы и т.д.;
  • 1 – внутренний проводник, представленный одиночным прямым или спиралевидным кабелем, многожильным проводником, трубкой из меди, сплава на ее основе, алюминиевого сплава, омедненной стали или алюминия, посеребренной меди.

Соосность сводит к минимуму потери электромагнитной энергии на излучение и обеспечивает защиту от помех. Это обусловлено сосредоточенностью обоих компонентов электромагнитного поля в пространстве между проводниками и невозможностью выхода их за пределы кабеля. В реальности такие отклонения могут происходить, поэтому показатели не является идеальными, а основная часть сигнала проводится по сердечнику.

Разъемы

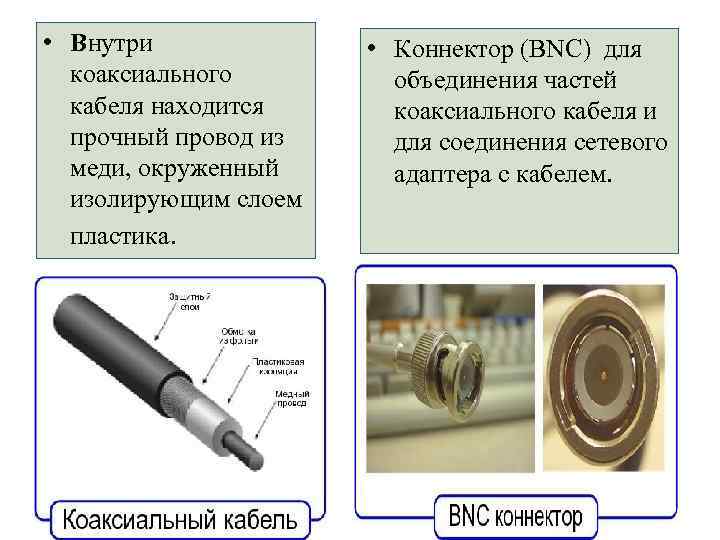

В телевидении широко используется концевая заделка коаксиального кабеля, которая называется BNC-разъемом (по первым буквам фамилий создателей Bayonet-Neil-Concelman). Существует три типа BNC-разъемов: с резьбой, запаиваемые и с обжимкой.

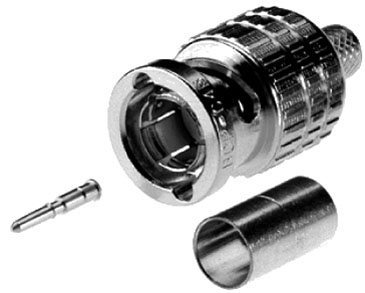

Рис. 8 Разъем типа BNC (кабельный)
Конструктивно разъем выглядит следующим образом: внутри металлической гильзы с накидной фиксирующей муфтой (при ее повороте разъемное соединение надежно фиксируется) есть тонкий центральный сигнальный контакт. С другой стороны гильзы находится контактная трубка для экранной оплетки. Сигнальный проводник проходит через эту трубку и вставляется в штырек, который входит в центральный контакт. На контактную трубку надевается другая трубка, которая, собственно говоря, и обжимается специальным инструментом. Центральный контакт бывает никелевым, посеребренным и позолоченным. Сама гильза, чаще всего, никелированная.

СОВЕТОпыт доказывает, что обжимные BNC-разъемы – самые надежные. Для них требуются специальные и дорогие обжимные инструменты, но траты на них себя оправдывают. Больше 50% проблем, возникающих при установке систем, являются результатом плохой или неправильной заделки кабеля.

Самые распространенные BNC-разъемы – штекерные (штыревые контакт-соединения, «папы»). Существуют также гнездовые контакт-соединения («мамы»), угловые адаптеры, адаптеры BNC-BNC (их часто называют «barrels»), 75-омные концевые заделки (или «фиктивные нагрузки»), адаптеры BNC к другим типам соединений и т.д.

Для бытовой аппаратуры коаксиальный кабель может быть разделан в соединитель типа RCA (известный еще как «тюльпан», из-за схожей с цветком формы соединителей старых выпусков). Это очень простой и дешевый соединитель, однако он рассчитан исключительно на применение в комнатных условиях и для профессиональной аппаратуры не подходит.

Рис. 9

Применяются разъемы RCA для несимметричной передачи аналоговых сигналов линейного уровня, в основном от различных записывающих устройств. Кроме того, этот разъем находит применение в цифровом интерфейсе формата SPDIF. Известная фирма Canare производит разъемы RCA обжимного типа для установки на коаксиальные провода.

RCA – изначально «неправильный» разъем, так как соединение сигнального контакта штеккера с сигнальным контактом гнезда происходит раньше, чем соединение земляных контактов. Некоторые фирмы, например, Neutrik, производят штеккеры типа RCA с выдвинутым подпружиненным земляным контактом, который соединяется с земляным контактом гнезда раньше, чем сигнальный контакт.

СОВЕТПо возможности избегайте применения разъемов типа RCA.

Все разъемы RCA можно разделить на две группы. Одни предназначены для передачи аналогового сигнала, а вторые – для передачи цифрового сигнала SPDIF, вследствие чего они обладают характеристическим импедансом 75 Ом. Распайка (или обжимка) и тех, и других разъемов совершенно однозначная: центральный контакт – сигнальный, а цилиндр вокруг центрального контакта – общий.

Коаксиальные кабели, применение и характеристики

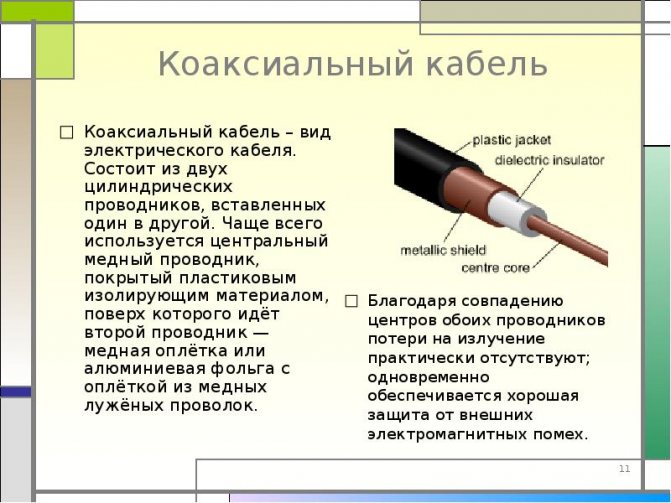

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

Коаксиальный кабель до недавнего времени был распространен наиболее широко, что связано с его высокой помехозащищенностью (благодаря металлической оплетке), а также более высокими, чем в случае витой пары, допустимыми скоростями передачи данных (до 500 Мбит/с) и большими допустимыми расстояниями передачи (до километра и выше). К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля суще¬ственно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Основное применение коаксиальный кабель находит в локальных компьютерных сетях с топологией типа «шина». При этом на концах кабеля обязательно должны устанавливаться терминаторы для предотвращения внутренних отражений сигнала, причем один (и только один!) из терминаторов должен быть заземлен. Без заземления металлическая оплетка не защищает сеть от внешних электромагнитных помех и не снижает излучение передаваемой по сети информации во внешнюю среду. Но при заземлении оплетки в двух или более точках из строя может выйти не только сетевое оборудование, но и компьютеры. Терминаторы должны быть обязательно согласованы с кабелем, то есть их сопротивление должно быть равно волновому сопротивлению кабеля. Например, если используется 50-омный кабель, для него подходят только 50-омные терминаторы.

Волновое сопротивление

Что такое СИП: характеристики и особенности применения

Работая с электронным оборудованием, сигналы которого передаются по коаксиальному кабелю необходимо понимать, что волновое сопротивление невозможно измерить по центральной жиле обычным омметром. Оно рассчитывается исходя из диаметра центрального провода и диаметра экранирующей сетки:

  • Rw = 91lg (dD);
  • Rw – волновое сопротивление в Ом;
  • D – Ø внутреннего диэлектрического слоя в мм;
  • d – Ø внутреннего центрального стержня в мм.

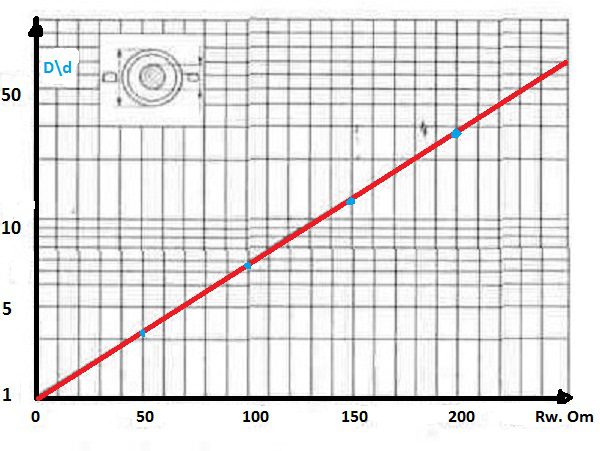

Существуют рассчитанные графики зависимости волнового сопротивления от диаметров диэлектрического слоя и центральной жилы.

График
График зависимости волнового сопротивления от отношения диаметров диэлектрического слоя и центрального провода

По вертикальной оси отмечаем величину отношения Dd, по горизонтали измеряется величина Rw (волновое сопротивление). Из графика видна прямо пропорциональная зависимость, с увеличением отношения увеличивается сопротивление. Таким образом, делая замеры диаметров и вычисления, по графику можно самостоятельно определить Rw.

Что такое коаксиальный кабель

Коаксиальным называют кабели с двумя проводниками, которые расположены соосно. Слово «коаксиальный» произошло от латинского axis

– ось и приставки
co
– совместный. Соосное расположение проводников защищает кабель от внешнего электромагнитного поля и обеспечивает передачу сигнала с небольшими энергозатратами.

Коаксиальный кабель применяется в системах связи. Вот несколько примеров:

  • Телевизионные сети.
  • Компьютерные сети.
  • Системы видеонаблюдения .
  • Радиоэлектроника, в том числе военное оборудование.
  • Внутренние системы связи на транспорте, в том числе в авиа- и судостроении.

Коаксиальный кабель используют в военной технике, так как он защищен от внешних электромагнитных помех, к нему сложно незаметно подключиться. Также коаксиальный кабель подходит для передачи мощных сигналов, которые поступают от систем слежения.

Демпфирование

Потери в диэлектрике и проводнике зависят от частоты и длины соединения. Поэтому величина демпфирования отмечается пропорционально к каждым 10 метрам кабеля, в зависимости от частот. Существует несколько типов кабелей, которые используются в системах видеонаблюдения.

Кабель витой пары – используется также и для подачи питания. Однако качество изображения может снижаться из-за помех от соседних проводов и небольшого сечения. При создании системы видеонаблюдения с этим типом кабеля необходимо учитывать и падение напряжения, которое пропорционально увеличивается, если удлинить линию.

При высоких требованиях к качеству изображения сигнальные провода должны быть экранированы. А шнур питания – изготовлен из высококачественной меди с определенным поперечным сечением. Наиболее популярным является кабель PK-75-2-12 (13). Это медные провода, покрытые диэлектриком. Часто применяют готовые наборы кабелей. Например, DJI Lightbridge Accessory pack (AV cable and CAN-Bus power cables). Такие наборы могут включать видео-, аудио- и питающие провода.

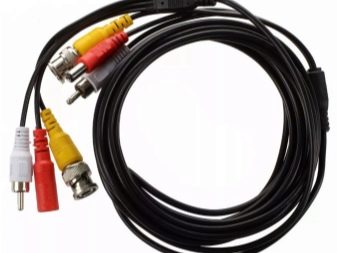

Из комбинированных типов чаще применяют кабели KBK и CCTV (разработан непосредственно для камер видеонаблюдения). Проводка KBK предназначена для подачи сигналов видеонаблюдения. Одновременно подается и питание

Двухпроводной витой паре следует уделять особое внимание, поскольку данная проводка может эффективно и просто уменьшить магнитные и емкостные возмущения

Необходимо всего лишь соединить два провода, чтобы получить уменьшение индукции магнитных возмущений, так как в этом случае уменьшается поверхность магнитной петли почти до нуля. Дополнительным преимуществом витых пар является дублирование их волнового сопротивления. Вместе с общим экранированием витые пары идеально подходят для быстрой передачи данных, поскольку ограничивают излучение и помехи. Витые пары делятся на:

UTP — провода, не имеющие защитного экрана (неустойчивы к воздействию помех);

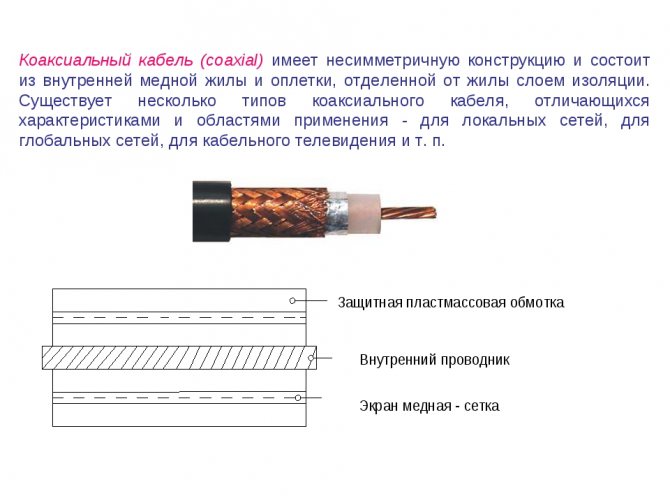

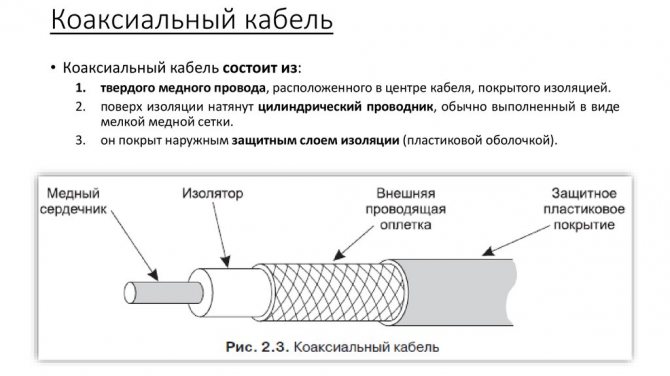

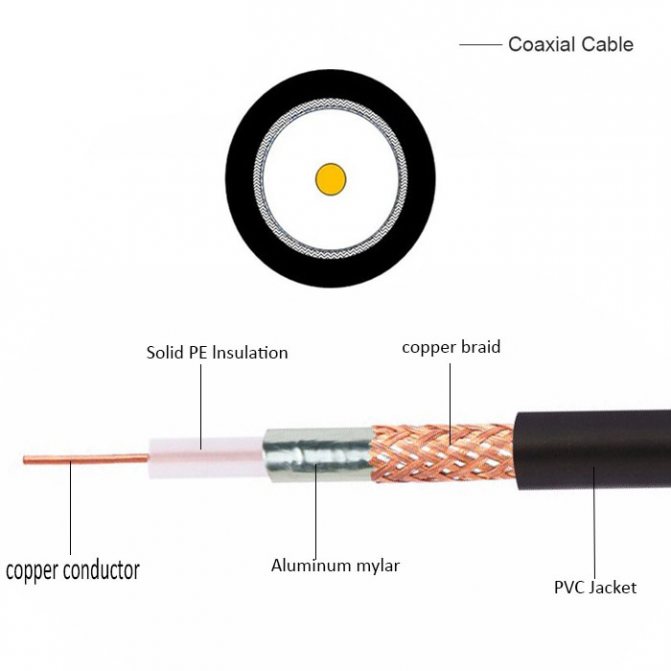

Как устроен коаксиальный кабель

Наружный слой представляет собой полимерную защитную оболочку. Она защищает кабель от влаги, грязи, механических воздействий. Под полимерной оболочкой находится наружный проводник из медной оплетки. Он выполняет функцию экрана: защищает внутренний проводник от электромагнитных помех, а также препятствует утечке сигнала.

Наружный проводник может быть двойным. Например, под медной оплеткой может находиться алюминиевая фольга.

Под внешним экраном расположен внутренний изоляционный слой. Он выполнен из полимерных диэлектриков, например фторопласта. Внутренняя изоляция обеспечивает соосное расположение внутреннего и внешнего проводников. Под внутренней изоляцией находится внутренний проводник. Он бывает медным или алюминиевым.

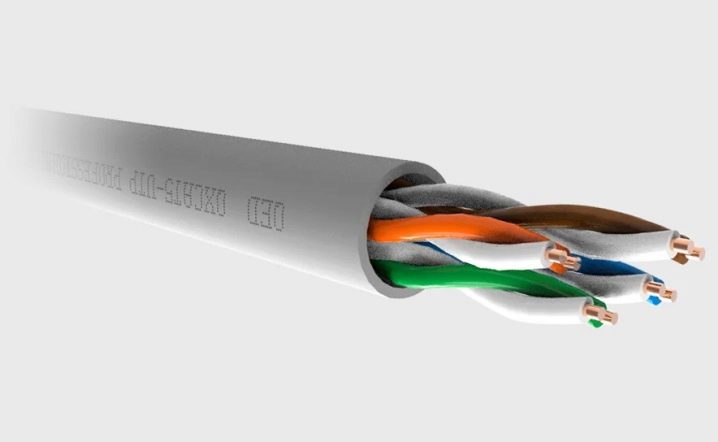

Витая пара

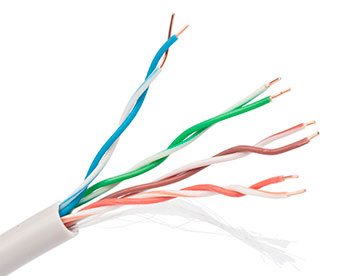

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

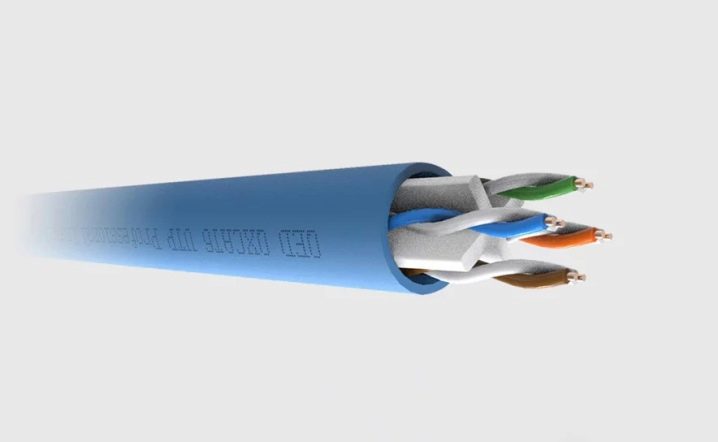

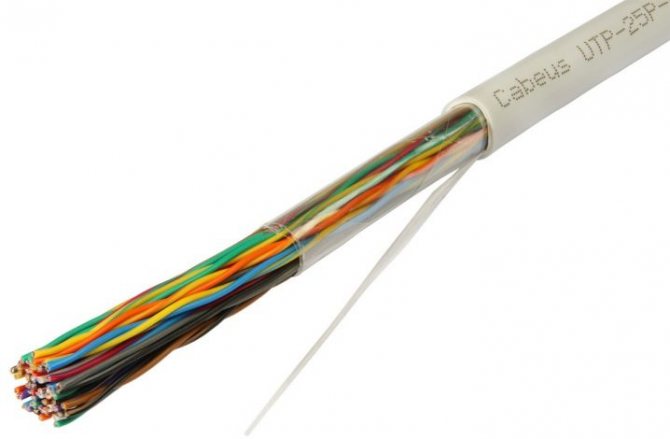

UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.

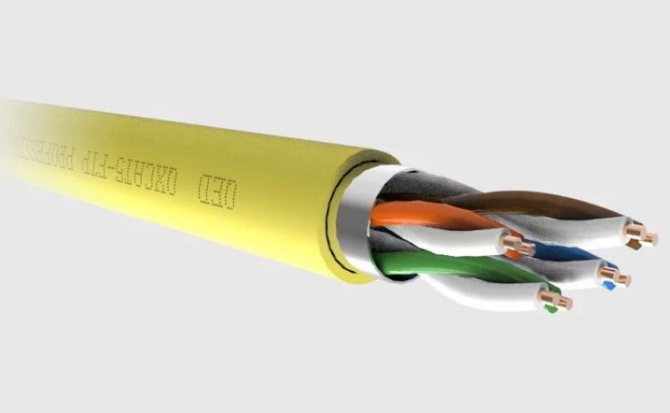

FTP кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех

Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.

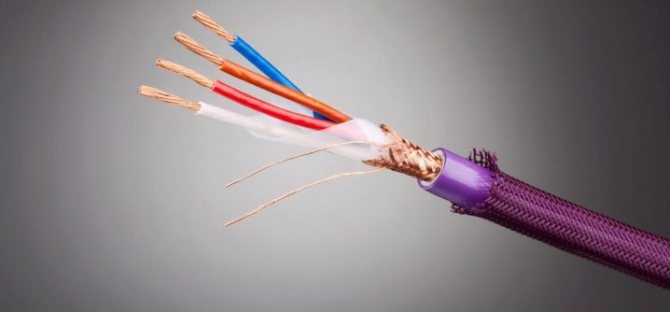

STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки

Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

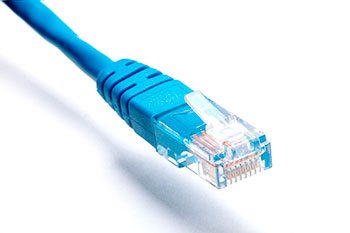

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

  1. Прокладка отдельного кабеля питания к каждой камере;
  2. Монтаж блоков питания в местах установки каждой камеры;
  3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Как классифицируется коаксиальный кабель

Применяется несколько подходов к классификации коаксиального кабеля. Основные перечислены ниже.

По типу

Выделяют три типа кабеля:

  • РК – радиочастотные
  • РД – радиочастотные двухжильные
  • РС – радиочастотные со спиральными проводниками

По волновому сопротивлению

Чаще всего используются кабели с волновым сопротивлением 50 и 75 Ом. В специальной и военной технике применяются коаксиальные кабели с сопротивлением 100, 150, 200 Ом и выше.

По термоустойчивости

Термоустойчивые коаксиальные кабели выдерживают температуру выше 125°C. Стандартные кабели можно использовать при температуре до 125°C.

По типу внутренней изоляции

Встречаются коаксиальные кабели со сплошной, воздушной и полувоздушной изоляцией:

  • Сплошная внутренняя изоляция полностью покрывает внутренний проводник.
  • Воздушная изоляция представляет собой каркас, который обеспечивает свободное пространство между внутренним и внешним проводниками.
  • Полувоздушная изоляция представляет собой сплошной слой из пористого полимера.

Импеданс

Наиболее важной характеристикой коаксиального кабеля является волновое сопротивление, которое определяется его диаметром и материалом диэлектрика. Параметр измеряется в омах

Наиболее распространены следующие его значения:

  • Коаксиальный кабель на 50 Ом. Обеспечивает минимальные потери сигнала для заданного веса проводника. Обычно используется в профессиональных целях.
  • Коаксиальный кабель на 75 Ом. Обладает минимальным весом для заданного уровня потерь. Широко применяется в домашней телевизионной и Hi-Fi-аппаратуре.
  • Кабель на 93 Ом ранее использовался для связи компьютеров и подключения мониторов.

Доступны и другие значения волнового сопротивления, но они востребованы значительно меньше.

Провод и его устройство

Коаксиальные кабеля – это изделия, которые исполняют функцию по передаче тв сигнала путем транспортировки цифрового или аналогового канала по электромагнитному полю, проходящему через провод. Материалы, из которых собирается данное изделие, бывают разными, но общая структура коаксиального кабеля всегда остается одинаковой и состоит из:

  1. Центральный проводник или жила из цветного металла, чаще всего это медь или алюминий. Это несущая основа, по которой непосредственно проходит информационный тв сигнал, ее диаметр бывает разным, в зависимости от требуемой мощности;
  2. Изоляция стержня, выполненная из вспененного полиэтилена. Данный элемент является диэлектрическим и позволяет создать защитную оболочку, разделяющую основную жилу от обмотки экрана. Благодаря мягкости материала, провод сохраняет эластичность, но в то же время является прочным на излом и растяжение;
  3. Внешний проводник также может изготавливаться из меди, алюминия или стали. Но в данном случае, кроме самой обмотки, в конструкцию включена экранирующая фольга, которая контактирует с обмоткой и является дополнительным усилением приема и передачи сигнала, а также служит для поглощения радиочастотных помех;
  4. Оболочка из поливинилхлорида или вспененного полиэтилена. Это эластичный слой, который служит защитой всей конструкции тв провода от попадания на него влаги, пыли и других загрязнений. Такая поверхность является диэлектрической, и даже при прямом контакте с оголенным силовым кабелем никакой аварийной ситуации не произойдет.

Таким образом, исходя из структуры провода, можно сделать вывод, что телевизионный кабель, как и токопроводящий многожильный, но его стержни расположены не в одном ряду, а послойно.

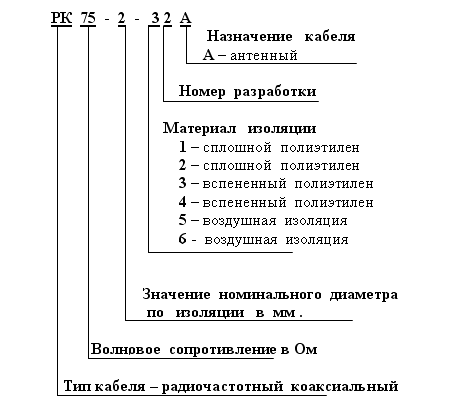

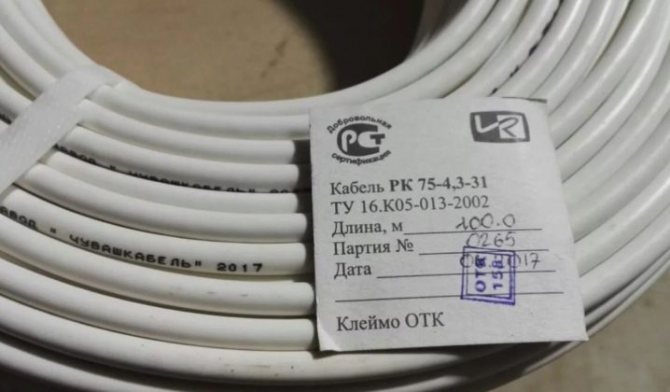

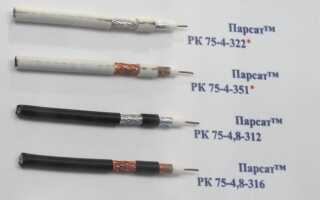

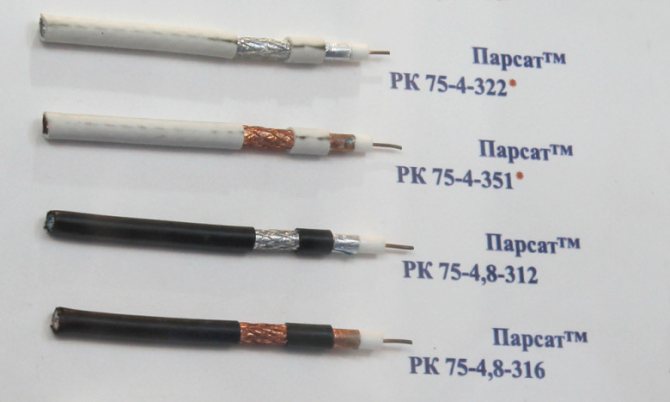

Маркировка отечественных кабелей РК

Основой маркировки является последовательность букв и чисел:

  • первое число 50 или 75 – величина волнового сопротивления Ом;
  • второе число – Ø изоляции центральной жилы;
  • в третьем числе, первая цифра – это материал изоляции с категорией теплостойкости, вторая и третья цифры определяют номер разработки.

Пример расшифровки РК 75-4,9-322А:

  • Р – радиочастотный;
  • К – коаксиальный кабель;
  • число 75 – волновое сопротивление в Ом/м;
  • 4 или 9 – Ø по внешней изоляции;
  • 3 — полувоздушная, вспененная изоляция с теплостойкостью 1250 С;
  • число 22 – номер производственной разработки;
  • последняя в группе символов буква А, обозначает основную категорию назначения «Антенный».

В зависимости от задачи и спроса производители делают много разных марок коаксиальных кабелей. Для систем видеонаблюдения и домофонов широко распространены комбинированные модели кабелей.

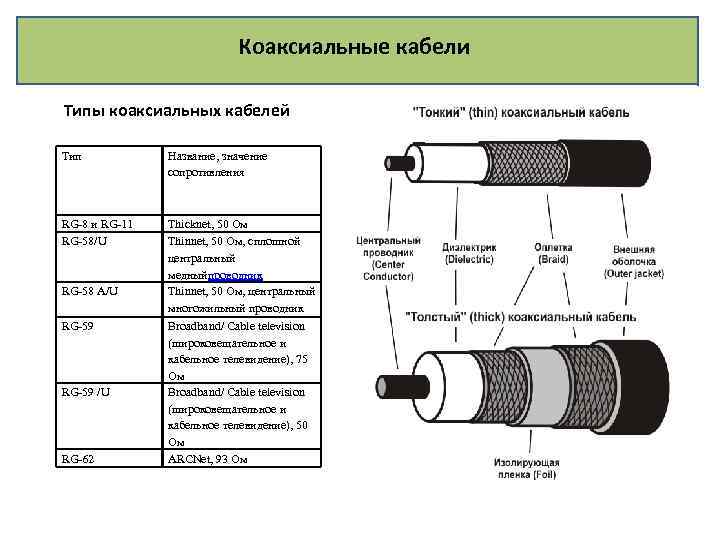

Виды коаксиальных кабелей

Провод для телевидения, в зависимости от решаемой им задачи и исполняемой функции, бывает нескольких видов. В первую очередь, классифицировать их можно в соответствии с диаметром. По такому признаку проводники бывают:

  1. Тонкий коаксиальный кабель. Его диаметр должен быть не более 50 мм в сумме со всеми слоями, его протяжка между опорами осуществляется по направляющему тросу на расстояние не более 200 метров от передатчика до приемного устройства;
  2. Толстый коаксиальный кабель. Общий размер в данном случае составляет до 100 мм, он бывает как одножильный, так и многожильный различной емкости. Такой провод можно прокладывать на расстояние до 650 метров, так как в нем двойная оплетка и более жесткий изолирующий слой наружной оболочки.

Перечисленные типы коаксиальных телевизионных кабелей могут производиться из одного и того же металла, но разной толщины, в зависимости от этого параметра меняются и их технические характеристики. Также в зависимости от того, какой диаметр имеет изделие, оно может использоваться в определенных условиях, например, толстый тв провод более устойчив к воздействию ультрафиолетовых лучей и влаги, поэтому чаще других используется в наружных системах видеонаблюдения или передачи других данных.

Также существуют другие разновидности провода. На основании конструкции и внутренних составляющих телевизионный кабель бывает двух типов:

  1. Простой, когда по центру проходит одна жила, сделанная из цельной или плетеной проволоки, далее вспененная ПВХ изоляция, внешний проводник с экранирующей фольгой и внешняя оболочка. Это наиболее часто встречающаяся конфигурация проводника, которая используется для организации кабельного или цифрового телевидения в быту;
  1. Комбинированный тв провод может иметь тот же диаметр, что и в первом случае, но строение немного отличается. В его состав, помимо основных элементов, входят несущий трос для создания жесткости конструкции и несколько дополнительных проводников для передачи слаботочного электричества от блока питания на потребителя. Чаще всего подобные линии можно встретить при организации видеонаблюдения, когда в один комбинированный провод включены и питающие жилы для внешней камеры, и обычный проводник для передачи цифрового или аналогового сигнала на записывающее устройство.

Важно! Такое изделие должно подключаться к блоку питания с номиналом не более 12 Вольт, в противном случае несущие жилы могут не выдержать высокой нагрузки и при нагревании расплавят изоляционную оболочку, после чего изделие полностью выйдет из строя. Бывали случаи, когда подобное короткое замыкание приводило к возникновению пожара или другой аварийной ситуации, опасной для жизни.

Особенности монтажа

Греющий кабель: виды и сферы применения

Каждый описанный коаксиальный кабель обладает хорошей гибкостью.

Радиус поворота при прокладке не должен превышать 12 кратной величины радиуса оболочки кабеля. Перегибы могут со временем привести к продавливанию центральной жилой диэлектрического слоя и замыканию на экран. Не желательно подвешивать кабель на длительное время, под собственным весом на расстоянии более 15 м, это приводит к растяжению и обрыву центральной жилы. Большое значение имеет правильная разделка концов кабеля для присоединения разъёмов.

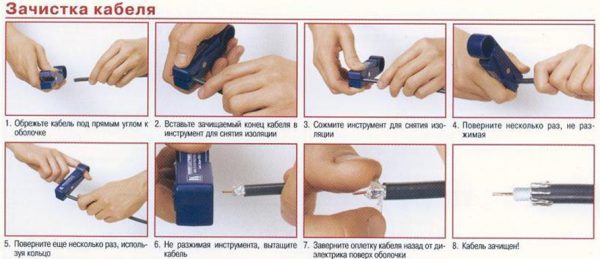

Зачистка
Последовательность и описание разделки кабеля для крепления разъёмов

Оболочка кабеля рассчитана для защиты его от влаги и внешних повреждений при эксплуатации в помещениях и на поверхности. Не прокладывайте кабель под водой или под землёй. Капиллярное просачивание воды разрушит экранирующую оболочку и центральный стержень.

Допускается эксплуатация на поверхности в дождливую погоду, но в местах соединения рекомендуется использовать силиконовые герметики, в крайнем случае, изоленту и пластилин. Существуют специальные влагоустойчивые разъёмы, модели SO-239 или PL-259, PL-258.

Последовательность расположения соединительных разъёмов PL-259 и PL-258

Соединения выполнены пайкой, изменяют величину волнового сопротивления, являются источником отражённых волн, что приводит к искажению сигнала. Используйте промышленные соединительные разъёмы.

Сферы применения

Применение коаксиального телевизионного кабеля весьма обширно. В зависимости от его конфигурации и технических характеристик, можно выделить несколько основных направлений. В первую очередь, это передача телевизионного сигнала на расстояние от принимающей антенны к телевизору или другому устройству. Здесь используются простейшие проводники, не имеющие дополнительных усилений и технически сложных узлов, чаще всего это многожильный проводник с медным или алюминиевым сердечником из литой проволоки. Для поглощения помех от радиоволн в конструкцию такого провода входит фольгированная прослойка, расположенная под внешним плетеным проводником. Расстояние, на которое прокладывается кабель, не должно превышать 200 метров, поэтому производители выпускают изделие в бухтах такого же размера. Диаметр провода равен 2,5-5 мм, его подключение осуществляется с помощью специального штекера с обжимным фиксатором.

Вторым направлением для использования коаксиального кабеля является организация систем видеонаблюдения с внешним или внутренним расположением передающего устройства. Камера может фиксироваться на фасаде здания или внутри него. Для каждого типа расположения провода применяются определенные виды комбинированного кабеля. Так как для обеспечения видеокамеры питанием требуется дополнительная проводка, комбинированная линия решает эту проблему, обеспечивая передачу данных и доставку электрического тока по одной магистрали. Разветвление осуществляется только около записывающего устройства путем разделения несущей жилы от токопроводящих проводников и подключения их к блоку питания номиналом 12 Вольт.

Также, кроме передачи высокочастотных полей, коаксиальный кабель используется в радиоэлектронике в качестве устройства для подавления радиопомех. Существует своя классификация, основанная на свойствах проводника по поглощению внешних электромагнитных волн, оказывающих влияние на качество сигнала.

Выбор при покупке

При покупке следует учитывать следующие особенности:

  1. Монтажная глубина. Она определяет трудоемкость монтажа всей системы. Форма и размеры динамиков должны соответствовать тому месту, куда вы собираетесь их устанавливать. Также следует обратить внимание на крепления.
  2. Диапазон частот. Важный показатель при выборе акустики, т.к. от него зависит качество звука. Чем шире диапазон частот, тем больше разнообразных звуков будет передаваться через динамики. Если у системы диапазон широкий, то колонки будут передавать четкий и насыщенный звук.
  3. Мощность. Этот показатель у динамиков и у усилителя должен соответствовать друг другу.
  4. Коаксиальная акустика HI END класса. Если вы хотите качественный звук и заплатить при этом недорого, то такая система вам подойдет. Здесь кроссовер делается выносным.
  5. Бренд. Малоизвестные бренды часто выпускают товар низкого качества. Поэтому обращайте внимание на наименование производителя.
  6. Материал изготовления диффузоров. Для СЧ и НЧ динамиков они должны быть изготовлены из специальной бумаги. Все остальные материалы не дадут хорошего звучания. Для ВЧ динамиков подойдут диффузоры из шелка.
  7. Чувствительность динамиков. Чем выше эта цифра, тем лучше качество.

С помощью таких колонок можно создать в задней части салона автомобиля неплохой звук. Также можно поставить колонки в двери, но при этом основное оборудование будет все равно устанавливаться под задним стеклом автомобиля. Такая система позволяет как задним, так и передним пассажирам слышать полноценное звучание без искажений и прочих недостатков.

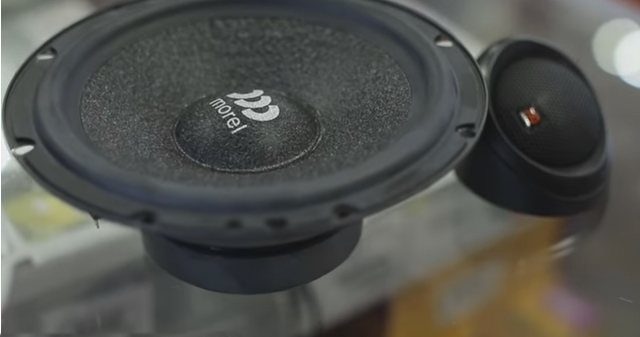

лучшая коаксиальная акустика

Некоторые водители ставят компонентную систему вперед, а в заднюю часть, как дополнение, коаксиальные колонки.

Для небольших автомобилей компонентная автоакустика не подойдет, т.к. звук будет такой же, как и от коаксиальной. Поэтому тратиться на дорогостоящую аппаратуру нет смысла.

Маркировка провода

Существует несколько видов обозначения коаксиального кабеля, которые подразделяются на основании региона, где расположен производитель проводника. На основании этой классификации разделяют два основных типа маркировки:

  1. Изделия, произведенные в России. Отечественные производители обозначают свою продукцию двумя заглавными буквами – РК;
  2. Иностранные маркировки отличаются от отечественных латинскими буквами и калибровкой. Как правило, вместо осевого сечения и площади в квадратных сантиметрах на зарубежных изделиях ставится размер калибра, что соответствует количеству прогона основной жилы через формовочное ушко. Получается, чем выше калибр детали, тем тоньше его основной проводник.

Чаще всего в промышленности и в быту используется кабель Российского производства, из-за его дешевизны и хороших технических характеристик. К примеру, можно привести несколько обозначений:

  1. КВК-В означает, что этот провод, в конструкцию которого входит ПВХ оболочка, может использоваться только внутри помещения;
  2. КВК–П – данное обозначение значит, что в состав наружной обмотки входит полиэтилен, поэтому изделие допускается использовать для прокладки линий снаружи;
  3. КВК-Пт – это обозначение кабеля, применяющегося в любых условиях, так как в его конструкцию включен несущий стальной трос, который служит опорой для всего проводника;
  4. ККСВГ – данный тип кабеля имеет многопроволочную центральную жилу, которая выступает в качестве основы, одновременно транспортирующей сигнал магистралью;
  5. КВКнг – это универсальный проводник, который включает в себя все перечисленные выше функции и свойства, к тому же является самозатухающим, поэтому не поддерживает горение. Чаще всего подобные изделия используются в системах оповещения о возникновении аварийной ситуации внутри общественных помещений, например, в торговых центрах.

Какая акустика лучше — коаксиальная или компонентная?

Какой из акустических систем отдать предпочтение, каждый автолюбитель решает сам (с учетом личных предпочтений).

Коаксиальная АС проста в конструкции и легка в монтаже. При этом ВЧ и НЧ излучает один динамик.

Преимущества — низкая цена. Минус — среднее качество звучания и ограниченность настройки.

Компонентная акустика — продвинутый вариант, в составе которого динамики, излучающие разные частоты и кроссовер, применяемый для частотного разделения.

Продуманность конструкции открывает пути для проведения экспериментов с качеством звука. Все, что требуется — правильно подобрать расположение динамика и место для его установки.

Такая АС отличается высокой ценой и требует внимательного подхода к монтажу (как правило, работу выполняют специалисты).

Если особых требований к чистоте и качеству звука нет, то коаксиальной акустики будет достаточно.

Настоящим меломанам, которые требовательны к звучанию и привыкли слушать любимую музыку на системах элит-класса, стоит остановиться на компонентной акустике.

Емкость кабеля

Емкостью проводника называется его способность накапливать в себе электрический ток и передавать его окружающим предметам по электромагнитным волнам. Зачем нужно знать емкость погонного метра коаксиального кабеля? Для того чтобы правильно рассчитать сопротивление проводника на предполагаемое расстояние всей линии. Исходя из длины использованной магистрали, нужен расчет сечения проводника, чтобы сигнал «не потерялся» по пути к принимающему устройству. Существует своя формула для вычисления емкости коаксиального кабеля, но чаще всего монтажники пользуются специальной таблицей, в которой указаны параметры проводов всех производителей. В такой памятке имеется информация об уровне сопротивления того или иного коаксиального кабеля, сечении, соответствии калибру, его емкости и площади в квадратных миллиметрах.

Материал изготовления жилы

Телевизионные шнуры, которые применяются для передачи цифрового или аналогового сигнала от антенны, имеют в своей конструкции жилы, сделанные из следующих материалов:

  1. Цельнометаллическая проволока из стали, покрытая тонким слоем меди. Этот цветной металл является лучшим проводником, поэтому используется в таких системах, а основу делают стальную для удешевления производства и себестоимости продукта;
  2. Медная или алюминиевая проволока, имеющая однородную структуру. Более дорогой вариант, но и по качеству сигнала намного превосходит указанный ранее;

Важно! Алюминий более хрупкий, поэтому, если при монтаже нужно будет осуществлять множество поворотов в труднодоступных местах, то лучше применить изделие с медной сердцевиной.

  1. Многопроволочная система жил состоит из нескольких тонких проводников, сплетенных в единую сердцевину. Сигнал по такому изделию проходит беспрепятственно, так как суммарное сопротивление материала близко к нулю;
  2. Посеребренная стальная или медная жила. Это более дорогой вариант, но и сигнал по нему проходит намного лучше. Подобные детали чаще всего применятся в радиоэлектронике для подключения микросхем или видеокарт.

Таким образом, для правильного выбора коаксиального кабеля для решения определенной задачи необходимо знать параметры и технические характеристики проводника, его функциональную нагрузку и другие данные. Для этого можно воспользоваться специальными таблицами и паспортом изделия, в котором указаны все нормативы и рекомендации производителя.

Оконцовка

При установке коаксиального кабеля важно правильно его оконцевать. В большинстве случаев физическим завершением является штекер, а конечным устройством – либо антенна, либо приемник

Соединения должны быть выполнены правильно и качественно.

Хотя разъемы для бытовых установок часто имеют плохие радиочастотные характеристики, альтернатив мало. Для профессиональных нужд необходимы соединения более высокого качества, хотя и в этом случае следует убедиться, что они подходят для используемых частот. Некоторые дешевые модели не соответствуют требованиям и ухудшают работу коаксиального кабеля. Поэтому лучше приобретать разъемы у проверенных продавцов.

Правильный монтаж коаксиального кабеля обеспечит многие годы его службы. Однако износ и воздействие окружающей среды приведут к тому, что через некоторое время потребуется его замена. Поскольку ухудшение производительности происходит медленно, ее можно не заметить. Она становится очевидной только после полной замены кабеля.

Ссылка на основную публикацию
