Кримперы для обжима изолированных и неизолированных клемм и наконечников.


При обжиме проводников, одним из главных условий для получения качественного контакта и его надежной работы в дальнейшем, является применение профессионального инструмента. Одним из таких инструментов являются пресс клещи или кримперы, предназначенные для опрессовки втулочных, изолированных, неизолированных наконечников и автомобильных клемм.
Кримперы для автомобильных клемм и изолированных наконечников должны иметь матрицы с двухконтурным профилем опрессовки – по жиле и по изоляции. Также ее геометрия и форма должны соответствовать обжимной части наконечника.

Как правило, покупать лучше всего сразу наборы, где в комплекте идут сами клещи и все необходимые матрицы.

Среди отечественных производителей выделяется фирма КВТ и ее два набора для обжатия:

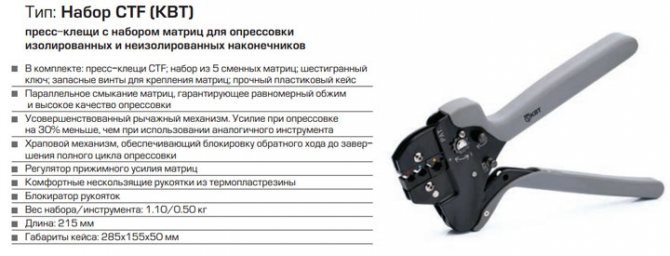

  • пресс клещи CTF

  • пресс клещи CTB

Рассмотрим их комплектацию, отличия и принципы работы. Оба этих набора предназначены для опрессовки как изолированных, так и неизолированных наконечников.

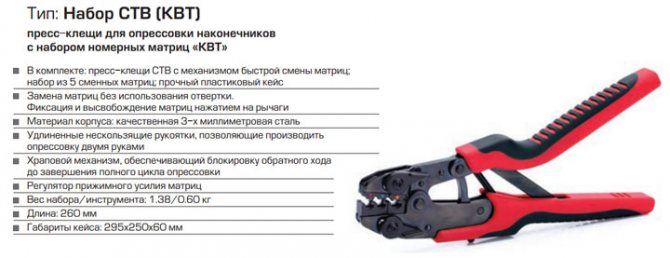

Пресс клещи CTB

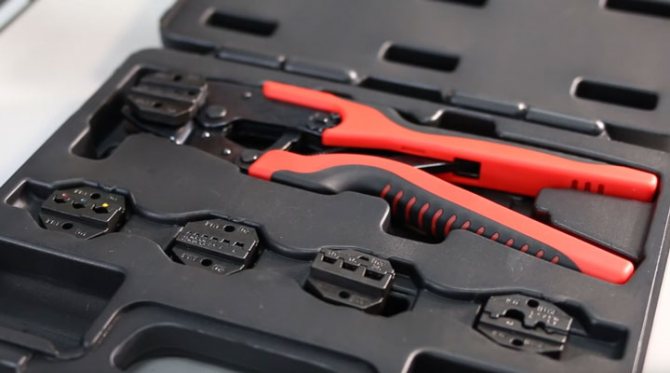

В набор CTB входят:

  • сами пресс клещи
  • пять нумерованных матриц
  • пластиковый кейс

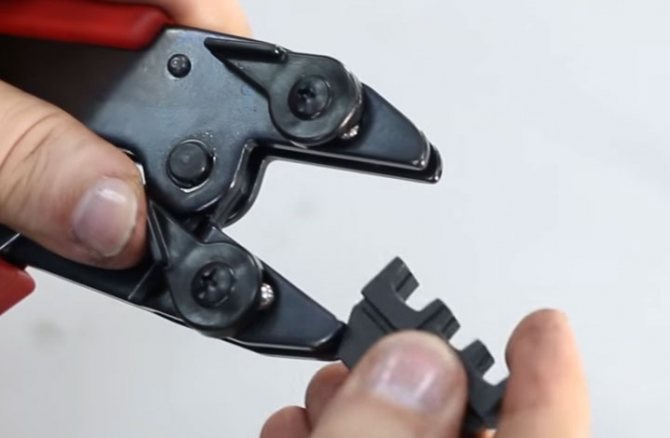

Пресс клещи имеют механизм быстрого съема и замены матриц.

Имейте в виду, что любая матрица, как и любая деталь, имеет свойство приработки. И при первых нескольких десятках циклов обжатия, вполне возможно, что наконечник может закусывать.

Иногда застревание бывает такое, что выскакивает матрица из своего быстросъемного механизма. Это вовсе не говорит о некачественном инструменте, и со временем после приработки вы забудете о таком неудобстве.

Вообще то быстросъемные матрицы это конечно же положительный момент, но на практике реально не хватает какого-то механизма их жесткой фиксации. И чем дольше вы эксплуатируете кримпер, тем сильнее ослабляется этот механизм.

Пресс клещи СТВ изготовлены из качественной стали. Снабжены храповым механизмом, который обеспечивает полный цикл обжатия. Есть также звездочка, с помощью которой можно регулировать прижимное усилие.

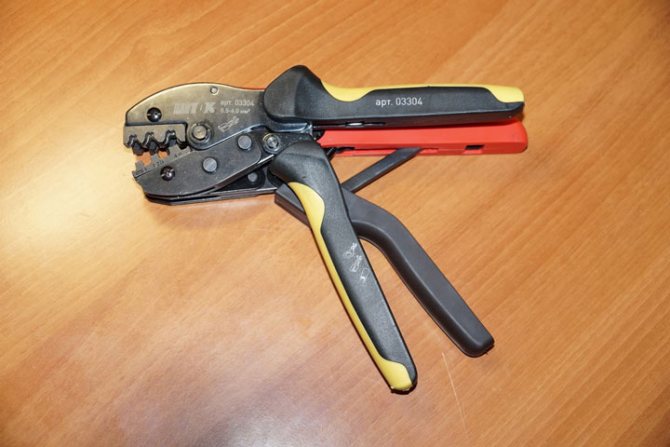

В верхней части расположен рычаг позволяющий разблокировать инструмент из любого положения. Если вы неправильно выбрали размер матрицы и начали обжим, пресс клещи могут не дойти до самого конца, тем самым, заблокировав ручки в промежуточном положении. Здесь как раз таки и понадобится рычаг разблокировки.

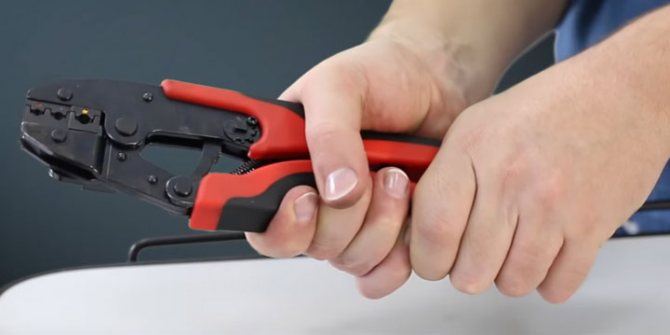

Рукоятки выполнены удлиненной формы, чтобы было удобно производить обжатие двумя руками. При относительно больших сечениях и большом объеме работ это очень выручает.

По сравнению с другими производителями заметную роль играет небольшой угол развода ручек кримперов КВТ. У других моделей чтобы выполнить обхват, порой нужно иметь не руки, а большие лапищи. Небольшой угол разводки позволяет пользоваться инструментом с гораздо большим удобством и комфортом.

Коротко о главном

Обжимник представляет собой инструмент для опрессовки проводов с наконечниками и гильзами, которые упрощают дальнейший монтаж электросети. Чаще используют пресс-клещи, похожие на пассатижи. Это ручные кримперы, оснащенные матрицами для обжима наконечников разной формы и размера.

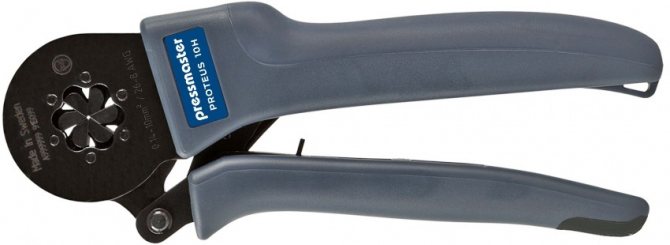

Производители также выпускают диафрагменный инструмент, отличающийся наличием втулки, которая позволяет проводить опрессовку с 4 или 6 сторон. Существуют гидравлические клещи, а также для обжима компьютерных проводов, толстостенных и тонкостенных наконечников и последовательной опрессовки.

Гильзы изготавливают из меди, алюминия и в комбинированном исполнении. Наконечники выпускаются разных размеров и формы в зависимости от места использования. Во время соединения конец провода зачищается, вставляется вместе с гильзой в клещи и опрессовывается.

Оценок 0

Прочитать позже

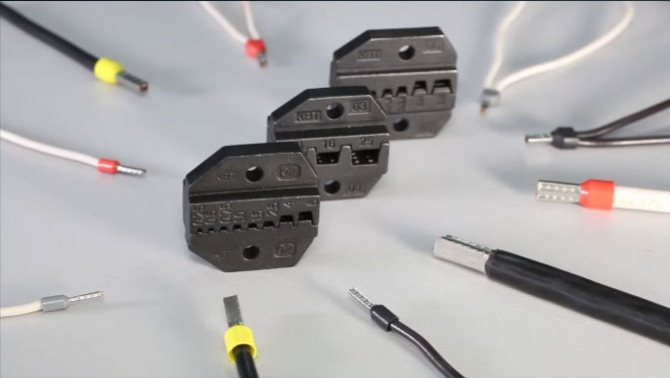

Матрицы для пресс клещей

Для чего нужны целых 5 наборов матриц? Здесь не только разница в сечении обжимаемых наконечников, но и в их функциональности и типоразмере.

Под каждый вид наконечников можно подобрать свой идеальный вариант. В пресс клещах CTB, как и в CTF матрицы взаимозаменяемы, что делает эти наборы абсолютно совместимыми и может существенно сэкономить ваш бюджет.

Чаще всего приходится пользоваться матрицами предназначенными для опрессовки втулочных изолированных и неизолированных наконечников марки НШВИ и НШВ. На матрицу нанесена цифровая маркировка по сечению наконечника.

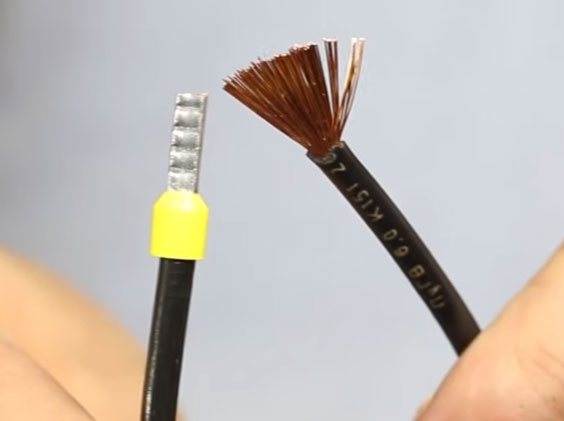

Эти матрицы специально разработаны для формирования монолитного штифта на конце многопроволочной жилы.

Для придания механической прочности на внутренней поверхности профиля опрессовки нанесено специальное рифление.

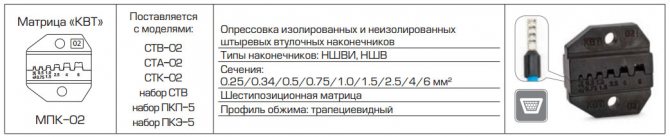

Матрица модели МПК-02 подходит под наиболее популярный ряд втулочных наконечников сечением от 0,25 до 6мм2.

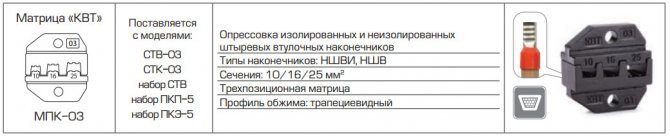

А что делать если у вас втулочный наконечник сечением целых 25мм2? Здесь вас выручит матрица модели МПК-03. Эта матрица уже обжимает втулочные изолированные и неизолированные наконечники от 10 до 25мм2.

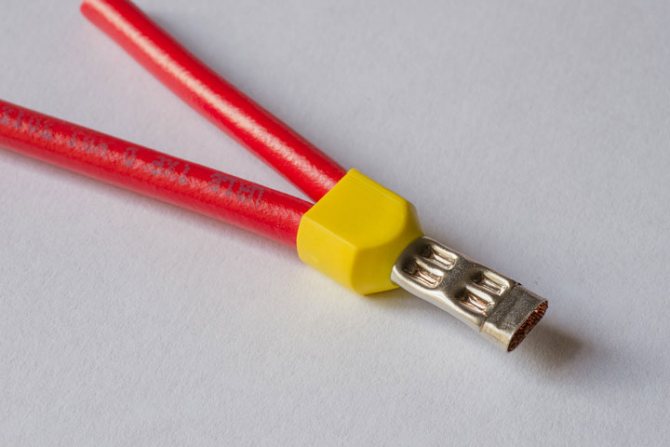

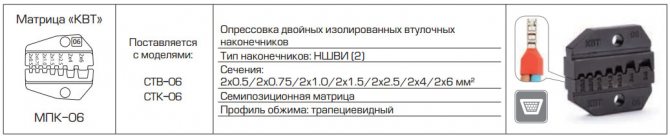

Для опрессовки двойных втулочных наконечников марки НШВИ-2 нужно воспользоваться матрицей МПК-06. Она имеет 7 позиций и обжимает наконечники от 0,5 до 6мм2.

Имейте в виду, что в комплекте с инструментом она не идет и вам придется докупать ее отдельно. Ознакомиться с текущими ценами и подобрать себе наборы матриц можно здесь.

Есть и другой выход из ситуации. Если необходимо обжать двойной наконечник НШВИ-2, а докупать под него матрицу нет возможности, воспользуйтесь обыкновенной матрицей МПК-02.

Единственное условие – обжимать такой НШВИ-2 нужно разъемом на размер больше.

То есть, когда у вас двойной наконечник сечением 4мм2 НШВИ(2)-4-12, то прессовать его нужно матрицей рассчитанной на одинарный под 6мм2.

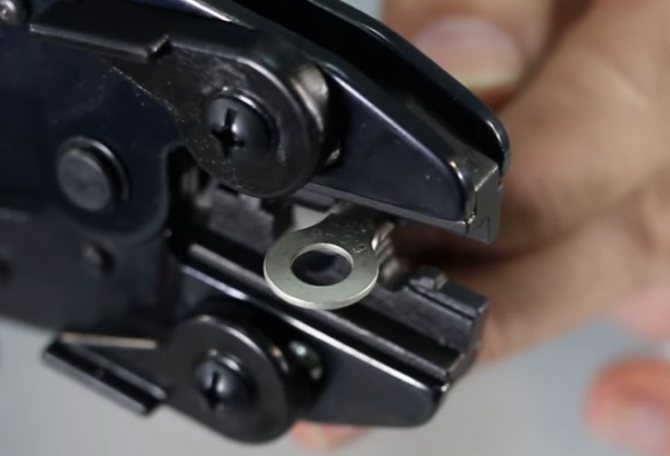

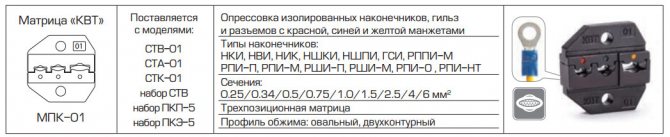

Еще в набор входит матрица МПК-01 для изолированных коннекторов марки НКИ, НВИ и им подобных. Она рассчитана на сечения от 0,5 до 6мм2.

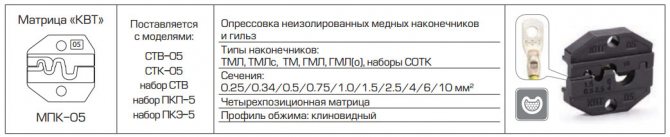

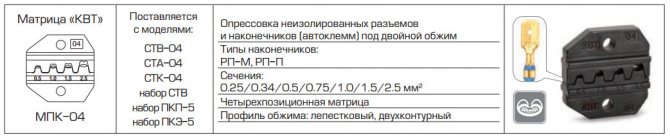

Ну и два последних набора матриц это МПК-04 – для автоклемм и МПК-05 – для неизолированных медных наконечников.

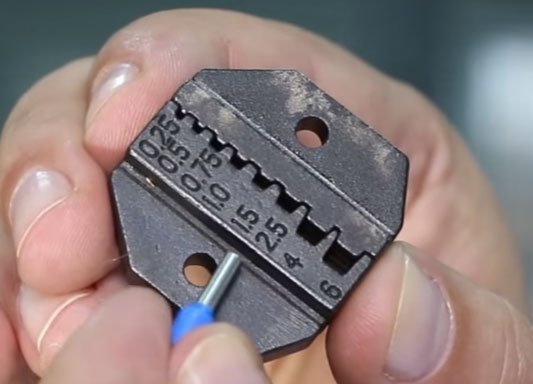

Матрицы вставляются в клещи таким образом, чтобы сторона матрицы с наименьшим сечением опрессовочного профиля всегда располагалась у края губок.

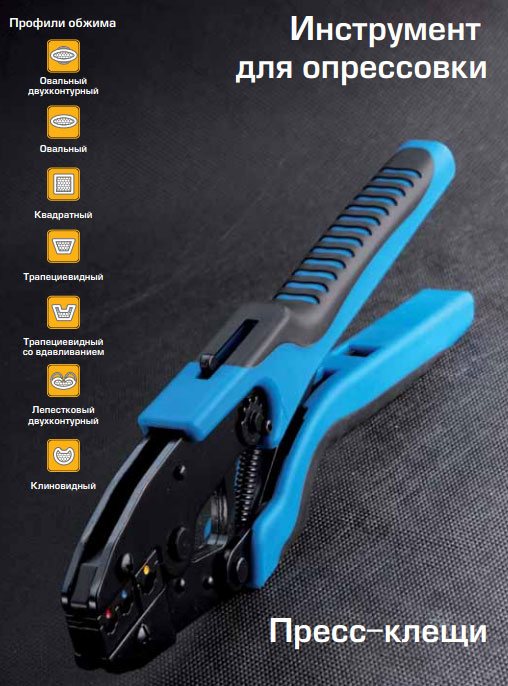

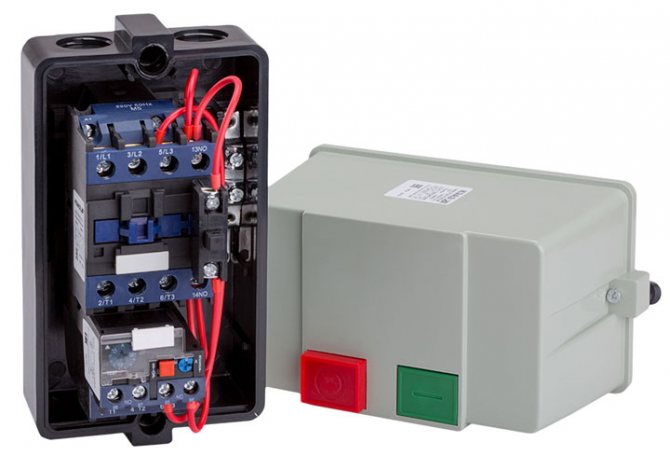

Втулочные наконечники НШВИ данный кримпер обжимает трапецией. Такой профиль обжатия довольно широк и может вызвать некоторые проблемы с подключением отдельного оборудования. Имейте ввиду, что при подключении проводов к пускателям второй величины, после обжатия проводов относительно больших сечений трапецией, иногда приходится заводить их в контакты боком.

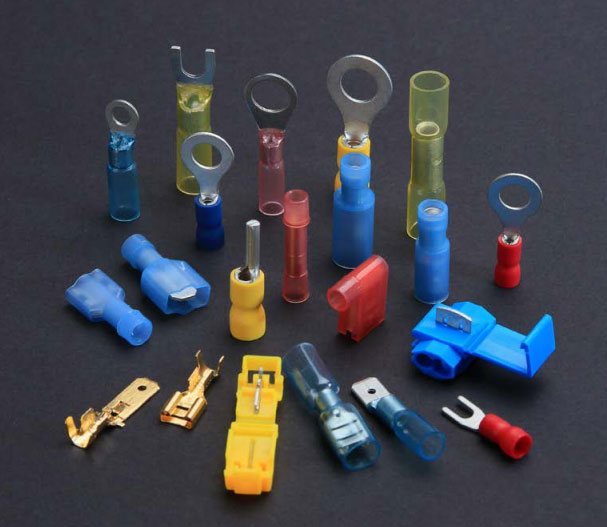

Разновидности и маркировка элементов

Наглядным примером неправильного соединения электрокабелей служит электрический щиток, в котором изоляция проводки оплавлена после скрутки токопроводящих жил. Обжимка проводов позволяет предотвратить нагрев места контакта даже при возрастании тока нагрузки. Поэтому существенно уменьшается вероятность возникновения пожара. Если кабель соединен качественно с подключаемым устройством, тогда уменьшается сопротивление перехода.

Наконечники и гильзы – профессиональная альтернатива скруткам, болтовым и винтовым соединениям. Они полностью снимают или максимально минимизируют переходное сопротивление. Такая электротехническая продукция предназначена в основном для многожильных кабелей.

Гильзы
Гильзы – надежная альтернатива другим способам соединения проводов Источник chint.ru

Обжимка для проводов из меди изготавливается из цельнотянутых трубок, созданных из такого же сплава. При этом популярным наконечником является изделие, которое с одной стороны сплюснуто. В этой части оно еще имеет отверстие, позволяющее выполнять винтовое соединение.

Наконечники изготавливаются без защитного покрытия под электропроводку разного сечения. Отверстия под винтовой крепеж то же создаются различного диаметра. Это позволяет подобрать нужное изделие для выполнения конкретного соединения. Производятся также луженые электролитические наконечники. Этот вид изделий изготавливается с различными крепежными отверстиями.

Для маркировки наконечников без покрытия используется аббревиатура ТМ. После букв производители указывают сечение подходящего электропровода и диаметр отверстия для винтового крепления. При этом наконечники с покрытием обозначаются аббревиатурой ТМЛ. После этих букв указываются аналогичные параметры, как и для изделий без покрытия.

Наконечники ТМЛ с покрытием
Наконечники ТМЛ с покрытием Источник satu.kz

Производители еще выпускают наконечники, в конструкции которых присутствует контрольное окошко. Изделия изготавливаются из меди. Имеющееся окошко позволяет контролировать проводимую опрессовку. Для маркировки таких наконечников используется аббревиатура ТМЛ(о). Отличаются эти изделия возможностью их установки на кабельную продукцию с помощью пайки и при использовании припоя. Этот вариант монтажа исключает возникновение переходного сопротивления.

Еще существуют алюмомедные элементы. Их применяют, когда требуется соединить медный провод с кабелем из алюминия. В таком исполнении производители выпускают наконечники со сплюснутым концом и цилиндрические гильзы.

Алюмомедные оконечные элементы
Алюмомедные оконечные элементы Источник satu.kz

Востребованы также штифтовые соединительные элементы. Эта разновидность наконечников используется для подключения к электрическим приборам маленького размера. В частности, их применяют, когда устанавливают автоматические выключатели. Наконечники-штифты – это идеальный вариант, обеспечивающий хороший контакт, если выполняется подключение к устройствам с маленькими зажимными креплениями. Для маркировки этих соединительных изделий производители применяют аббревиатуру НШП.

Технология

опрессовка гидравлическим инструментом

  1. На соединяемых жилах проводов удалите изоляционный слой на 2-3 см.
  2. Теперь при помощи мелкозернистой наждачной бумаги зачистите оголённые участки до металлического блеска.
  3. Если жилы алюминиевые, нанесите на них кварцево-вазелиновую пасту, если медные, то технический вазелин.
  4. При односторонней опрессовке расположите провода параллельно друг другу и наденьте на них гильзу. При двухсторонней заведите зачищенные жилы в трубку с противоположных концов до стыка.
  5. Обожмите соединение пресс-клещами, оботрите тряпочкой, смоченной в бензине либо растворителе, заизолируйте при помощи изоленты, термоусаживаемой трубки или лакоткани.

Расключение проводов в распределительной коробке с помощью опрессовки подробно показано в этом видео:

Как видите, ничего сложного в опрессовке нет, а соединение получаете надёжное и качественное. Если вам необходимо выполнить подобную работу разового характера, пресс-клещи можно у кого-то попросить или взять на прокат. В случае, когда часто сталкиваетесь с электромонтажными работами, приобретите инструмент, он не слишком дорогой.

Вместо эпилога

Проведенным анализом рынка рассматриваемого инструментария установлено, что почти все его ниши заняты моделями от иностранного производителя. Если в бюджетном сегменте еще можно обнаружить российские образцы, с довольно-таки хорошими характеристиками и по нормальной цене, то на более высоких ступенях их попросту нет. Одновременно, стоит отметить, что весь премиум-сегмент полностью «оккупирован» образцами от немецкой . Данный бренд существует аж с 1885 года и неудивительно, что он сумел захватить верхние строчки полностью. Однако, и цена на инструментарий «Кнайпекс» очень уж «кусачая» — найти их устройство кримперного типа именно для наконечников с ценой менее 10 000 рублей попросту невозможно. Однако, если такой кримпер все-таки удалось найти, то значит оно есть суть банальная подделка.

Трудности выбора

В целях грамотного выбора клещей для обжима наконечников или специальных кримперов для выполнения соединения кабелей систем СКС, необходимо обратить внимание на следующие советы:

  1. Выбор прибора начинается с четкого определения задач, для которых он будет использоваться. Именно из данного сформированного списка необходимо подобрать и функционал и размеры пресс-клещей. Если предстоит не разовая, а постоянная работа, то лучшим выбором станет универсальное оборудование.
  2. Не последним критерием будет являться и цена, от которой будет зависеть производительность оборудования. Естественно, что всемирно известные бренды считаются залогом качества. Если же стоимость устройства невелика, то вряд ли придется рассчитывать на его долгий срок службы.
  3. Во время покупки прибор должен быть обязательно проверен на наличие дефектов, одновременно, должно быть оценено общее качество сборки конструкции. Перво-наперво внимание необходимо обратить на наличие всевозможных вмятин и сколов, а также проверить точность соприкосновения губок и положения рукоятей.
  4. Отдельного внимания требуется удостоить форму рукоятей. Если в них имеются специальные выемки, то они будут способствовать более надежному удержанию прибора в руках.
  5. Также, будет не лишним просто подержать устройство в руке – все возможные неудобства, связанные с массой или формой, сразу проявятся.

Устранение неисправностей

В таблице указаны некоторые неисправности и способы их устранения:

Наименование неисправности Причина Способ устранения
Пресс для наконечников кабеля не развивает максимальное давление или вообще не качает. Нет масла в гильзе для поршня, или оно не той консистенции.
  • Откручивается своими руками ручка на корпусе.
  • Выкручивается пробка на масляном баллоне.
  • Заливается по уровню масло.
  • Пробка и ручка устанавливаются на место.
  • В качестве рабочей жидкости лучше использовать индустриальное масло марки И-20А, можно ВМГ 3.
Из-под рабочего поршня течет масло. Получила дефекты уплотнительная манжета.
  • Выворачивается вилка.
  • Снимается вилка и возвратная пружина.
  • Вкручивается запорный клапан и качается рычаг, пока из узла не появится дефектная манжета.
  • Деталь меняется.
  • Откручивается запорный клапан, и рабочий поршень принудительно возвращается в нижнее положение.
  • Вставляется возвратная пружина и вкручивается вилка.

Качественный и удобный инструмент для опрессовки кабельных наконечников – это залог надежного соединения кабелей и проводов любого сечения.

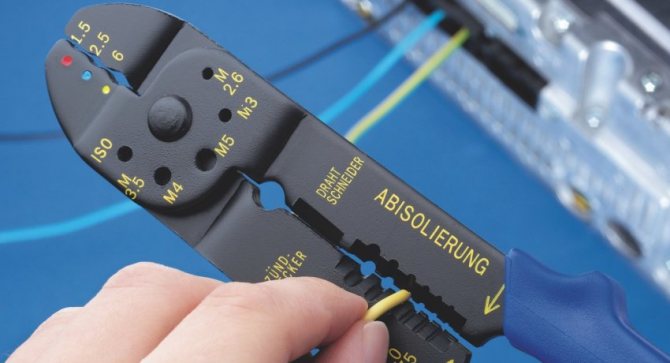

Кримпер для обжима наконечников: специфика конструкции, применение

Принцип действия кримперов для обжима наконечников проводов такой же, как у двухгубочных клещей. Отличие в том, что последние зажимают гильзу, а кримпер – штекеры. Точнее, производится не обжим в его стандартном понимании, а происходит смещение контактов, которое ведет к плотному прижиманию. Данный инструмент предназначен для работы с витыми парами.

Кабельное соединение всегда начинается со снятия изоляции с концов проводов

Перед выполнением обжима кримпером обязательно следует провести ровную обрезку раскрученных проводников. Если этого не сделать, равномерного положения в коннекторе добиться не получится, а это скажется на качестве обжима. Можно выполнить это с помощью обычных кусачек, но это далеко не всегда дает желаемый результат.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками. Они представляют собой лезвия, которые плотно смыкаются при нажатии на ручки инструмента.

Важно! Перед обрезкой расправленные провода обязательно следует выставить в нужной для соединения последовательности (по цветовому признаку).

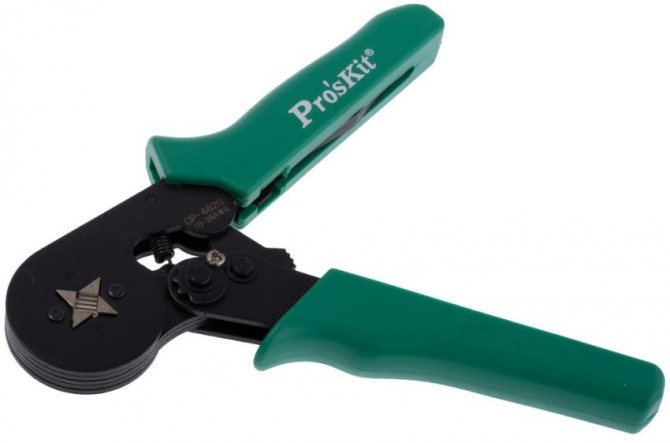

Существует много разновидностей кримперов. Принцип работы у всех моделей одинаковый, но есть различия в стандартах коннекторов. На корпусе обжимных клещей для кабелей обязательно присутствуют обозначения, указывающие на предназначение инструмента. Например, RJ 45 обозначен как 8Р. Это указывает на стандарт и максимальное количество пар. RJ 11 – 6Р, максимальное число пар не превышает 6.

Типичный кримпер для опрессовки имеет удобные пластиковые рукоятки и стальные корпус и губки

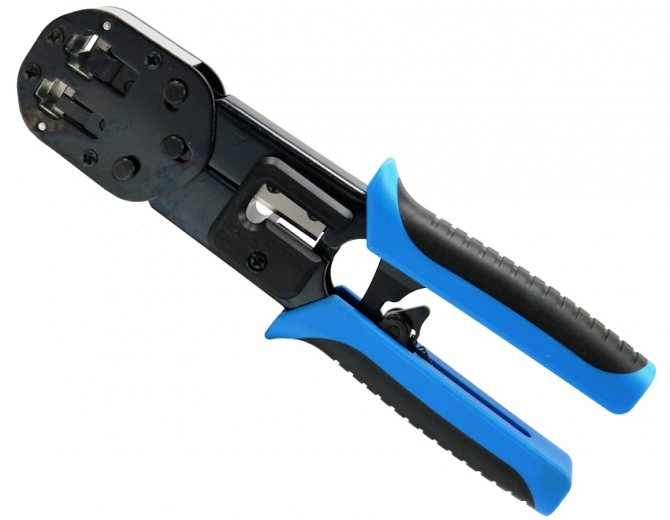

Опрессовочные клещи для обжима наконечников проводов RJ 45

Коннекторы RJ45 являются одними из наиболее применяемых в сфере создания компьютерных сетей. RJ – это Registered Jack, стандартизированный сетевой интерфейс. Корпус данного устройства значительно больше RJ 11. Последний нельзя применять для компьютерных соединений, он используется при прокладывании телефонных кабелей. Внутреннее содержание и принцип функционирования у этих двух видов коннекторов практически идентичные.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой. Что касается общих требований, то следует обращать внимание на такие показатели:

  1. Вес. Небольшой скорее всего свидетельствует о применении для изготовления недостаточно прочных материалов, поэтому на длительный срок службы рассчитывать не стоит. Излишне тяжелые будут способствовать быстрому уставанию рук.
  2. Форму ручек. Она должна быть эргономичной, удобной для захвата.
  3. Наличие дефектов. Следы вмятин и других механических повреждений могут быть последствием неправильной сборки. Стоит обращать внимание на линии соприкосновения лезвий, губок: даже незначительные отклонения скажутся на качестве обжима.

К числу наиболее популярных моделей ручных пресс-клещей для витых пар можно отнести Hanlong НТ-500. Предназначен инструмент как для коннекторов RJ45, так и для вариантов RJ11 и RJ12. Кримпер оснащен лезвиями для обрезки и для снятия изоляции. Цена изделия – 1250-15000 рублей. Модель стоит отнести к профессиональным.

Обжимные клещи для кабельных наконечников RJ45 подбираются в соответствии с маркировкой

Достаточно востребованы недорогие клещи 5bites LY-T568R. Они также предназначены для трех видов коннекторов, имеют лезвия. Изделия более легкие, вес – 340 г, менее долговечные (по отзывам пользователей в соцсетях). Их можно приобрести за 450-500 рублей.

Размеры и конструктивные особенности гильз – как правильно выбрать

Соединительные трубки используют для монтажа одножильных и многожильных кабелей. При выборе учитывают не только материал, но и размер изделия.

Лучше воспользоваться стандартными данными:

Тип Сечение, мм² Размеры, мм
2–3-й класс гибкости кабеля 5–6-й класс гибкости провода Длина Внешний диаметр Внутренний диаметр
ГМ 2,5 2,5 2,5 20 5 2,6
ГМ 4 4 4 30 5 3
ГМ 6 6 6 30 6 4
ГМ 10 10 10 30 8 5
ГМ 16 16 16 30 9 6
ГМ 25 35 25 40 11 8
ГМ 35 35 35 50 12 9
ГМ 50 70 50 50 14 11
ГМ 70 95 70 53 16 13
ГМ 95 120 95 67 19 15
ГМ 120 150 120 67 22 17
ГМ 150 185 150 67 25 19
ГМ 185 240 185 75 27 21
ГМ 240 300 240 75 32 24

От правильности выбора диаметра зависит качество сформированного электрического контакта. Проводник должен помещаться внутри трубки, сидеть плотно.

Классифицировать изделия можно и по конструктивным особенностям. Они бывают полыми или с перегородкой. Первый вид применяют, если соединяемые проводники изготовлены из одного и того же металла. Комбинированные приспособления необходимы для коммутации жил встык.

Выполнение обжима наконечников проводов своими руками

Теоретически обжимка проводов не является сложным процессом. Наличие инструмента, соответствующих расходников и некоторые физические усилия – все, что необходимо. В реальности соединения могут оставлять желать лучшего, а иногда приходится даже повторять процедуру. Данная последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

  1. Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 – 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
  2. Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
  3. Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
  4. Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
  5. Произвести нажатие на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
  6. Отрезок оплетки возвратить в место соединения, прогреть его строительным феном.

Выполнение обжима наконечников проводов выполняется в определенной последовательности

Бытует мнение (а некоторые так и поступают), что выполнить обжим несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение. Плотное прилегание наконечников к жиле можно обеспечить только матрицей. И тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Основные ошибки: как нельзя делать опрессовку

В процессе опрессовки можно допустить такие ошибки:

  1. Разрезание гильзы при слишком большой длине трубки. Прочность контакта при этом снизится.
  2. Перегиб алюминиевых проводов. Этого делать нельзя, т. к. металл сломается.
  3. Установку гильзы несоответствующего диаметра. Если она большая, то ее можно установить только на медную проводку, жилы которой нужно согнуть.
  4. Уменьшение сечения жил. В таком случае увеличится сопротивление и место сцепки будет сильно нагреваться.
  5. Выбор неправильного инструмента для опрессовки. Лучше использовать специальные клещи, которые не повредят защитного слоя.
  6. Избыточное или недостаточное количество обжимов.
  7. Применение матрицы пресса другого диаметра.

Чтобы избежать ошибок, нужно пользоваться стандартными таблицами размеров гильз и профильным инструментом.
