Не только под вилку — какие розетки доступны на рынке

Главное – безопасность!

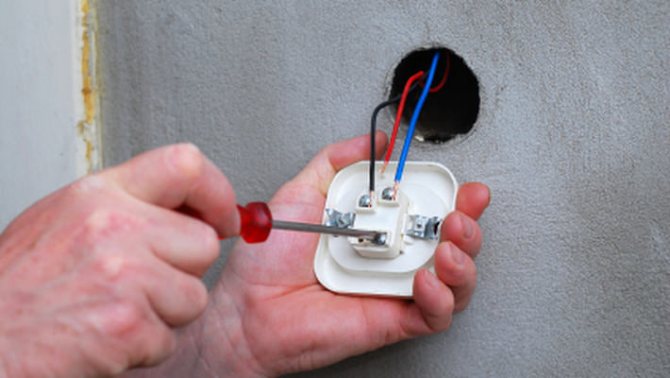

замена розетки

Перед тем, как приступить к ремонту электрического прибора, следует помнить о простых правилах безопасности.

Для начала нужно выяснить, в чем причина замены. Если устройство просто плохо держится в стене, то достаточно подкрутить шурупы. Едкий запах, дым или удар током свидетельствуют о том, что установка новой розетки просто необходима.

Правила, которые позволяют избежать травм при смене розетки:

  1. Выключить электропитание во всей квартире. Сделать это достаточно просто. Щиток находится, как правило, в коридоре или подъезде. Если счётчик старого образца и имеет пробки, то нажатие на них обесточит всю квартиру. Во многих домах сейчас установлены электрощиты в виде коробок. В этом случае нужно найти на нем рычажки и перевести их в выключенное положение. Некоторые умельцы считают, что хорошо знают всю проводку и пренебрегают этим простым правилом. Часто последствия в таких случаях имеют плачевный характер.
  2. Выполнять все работы в дневное время. Исключение составляет только тот случай, когда ремонт необходим именно в данное время, и от нее зависит нормальная жизнедеятельность семьи. Можно воспользоваться фонариком и резиновыми перчатками. В других вариантах демонтаж лучше отложить на светлый промежуток дня.
  3. Как инструменты для монтажа, так и сама розетка должны быть отличного качества.
  4. Если монтаж электрооборудования осуществляется впервые, то обязательно нужно изучить пошаговую инструкцию по замене и установке. Подробное руководство описано в данной статье.

Круглосуточный прием металлолома в любом районе Москвы и Московской области https://rud-met.ru

Сотрудничество с «РетроРозетки.ру»

Основной плюс интернет-магазина «Ретророзетки.ру» — всё лучшее ретро в одном месте. Мы обрабатываем заказы всегда в день обращения клиента, работаем для вас ежедневно без выходных, доставляем покупки в любой регион РФ и в страны ближнего зарубежья. По договоренности мы предоставляем монтаж, оснащение квартир и домов электрикой «под ключ». Мы гарантируем качество наших товаров, ведь компания основана профессионалами с 15-летним стажем работы в данной сфере.

Постоянные клиенты пользуются преференциями. У нас уже разработаны программы по оптовым закупкам для региональных дилеров, проводятся акции и праздничные скидки. Вы сэкономите на этом деньги и время. Наши менеджеры профессионально проконсультируют и помогут выбрать позиции товара, соответствующие вашим ожиданиям.

Инструкция по демонтажу розетки

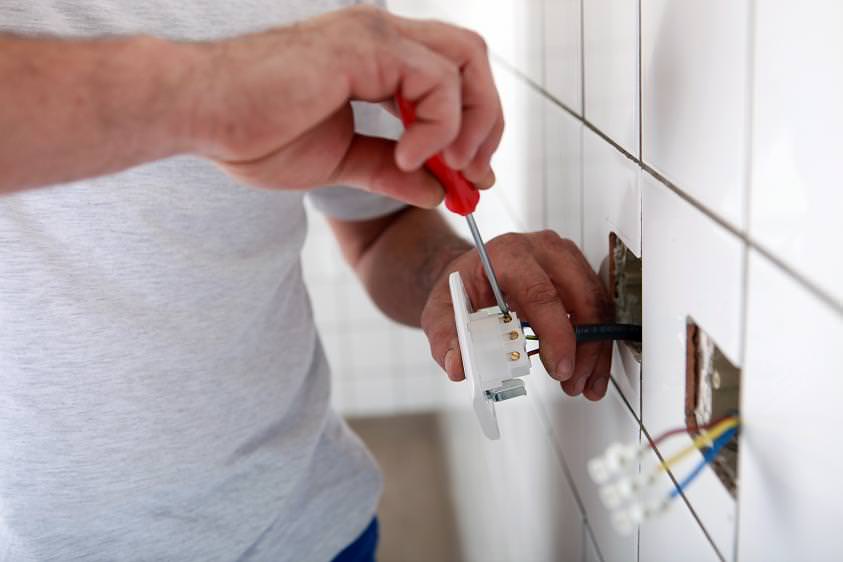

демонтаж розетки

  1. Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.
  2. Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
  3. Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
  4. В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
  5. Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.

Следует отметить, что при демонтаже можно обнаружить, что подрозетник отсутствует. Такие розетки часто устанавливали в старых домах, с целью экономии.

Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.

Наш ассортимент

Интернет-магазин ретро-электрики реализует продукцию только высокого качества от всемирно известных производителей. Это такие известные бренды, как: Bironi, Werkel, Schneider Electric, «Мезонинъ» и другие. Вы можете «пощупать» и посмотреть позиции товара из нашего интернет-каталога в шоу-руме компании. Обратите внимание на продукцию бренда Loft&Wood — эти товары мы производим сами. В каталоге вы найдете:

  • витые провода и контактные группы;
  • керамические изоляторы;
  • накладки на бревна;
  • винтажные рамки;
  • выключатели и розетки;
  • распаечные коробки;
  • лампы Эдисона;
  • ретро удлинители, тройники и многое другое.

На купленный в интернет-магазине товар, компания предоставляет гарантию на 2 года. Однако эффективный срок службы ретро-электрики исчисляется не одним десятилетием.

Подготовка новой розетки

Не всегда при монтаже требуется подрозетник. Зависит это от конструкции нового электрооборудования. В некоторых современных образцах в качестве защиты используются сама центральная часть.
Рассмотрим более подробно этот вариант.

Внешний вид этого варианта отличается тем, что вокруг него имеется специальная металлическая рама, а механизм изначально крепится к самому ободку.

Продается такое оборудование цельным, т.е. внешняя панель, рама и механизм соединены между собой. Для начала монтажа нужно отсоединить наружную часть от защитной рамы. Крепление осуществлено с помощью болтов, поэтому их просто нужно открутить.

Остаются только ободок и механизм.

При внимательном рассмотрении механизма можно увидеть, что на нем уже не 4, а 5 винтов. Последний расположен вверху между двумя контактными. Этот болт держит специальную пластину.

Она прижимает контактные провода более крепко, что позволяет устанавливать вилку прочно. Также это служит дополнительной защитой от удара электричеством.

Инструкция к установке

Как поменять розетки, пошаговая инструкция
устройство
Установка евророзетки:

  1. Удаляем изоленту. Измеряем глубину отверстия, предназначенную для кабеля. Если размер не совпадает нужно зачистить защитный слой резины. Оголенный кабель должен совсем немного выступать из отверстия;
  2. С помощью прижимного винта вставляем первый провод. Фиксация должна быть очень надежная. Если этого не будет, розетка довольно быстро перестанет работать. Чтобы это сделать кабель нужно аккуратно потянуть, он не должен двигаться из стороны в сторону;
  3. Повторяем эту же процедуру со вторым проводом. Нельзя забывать про аккуратность при оголении проводов.
  4. В случае если была куплено оборудование с заземлением, необходим специальный кабель. Он есть не во всех жилищах. В новых домах или квартирах после ремонта такой кабель, как правило, присутствует. Вставляется кабель в верхнее отверстие механизма. Если дом старый и провода с заземлением нет, то выполнять данный пункт не требуется. Нужно учесть, что оборудование без заземляющего провода сможет подавать электричество не во все виды вилок. Поэтому стоит задуматься о его проведении;
  5. Основное подключение сети завершено. Далее следует установить механизм в отверстие стены и зафиксировать с помощью расторопных лапок. Снаружи устанавливается защитная панель из пластмассы.

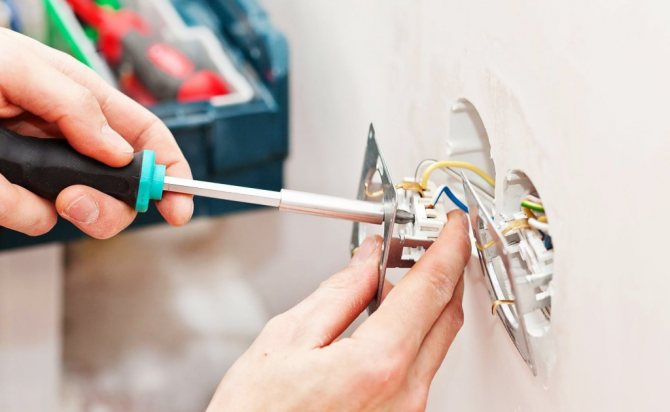

установка розетки

Установка, требующая наличия нового подрозетника:

  1. Новая коробка требуется тогда, когда не получается зафиксировать лапки на старом подрозетнике. Выше указывалось, что при демонтаже проверяется, подходит ли новая коробка в старое углубление. Следовательно, на этапе монтажа новая конструкция должна идеально входить в стену. Чтобы подрозетник крепко держался, нужно залить его специальным раствором, например клеем.
  2. Фиксация нового механизма зависит от конструкции. Это будут расторопные лапки или винты, которые прикручиваются к самой коробке.
  3. Оголяем провода. Делается это как и в первом варианте.
  4. Подсоединяем кабели к общему механизму. Защитная рамка при этом не снимается, а также остается, скреплённая с оборудованием.
  5. Прикручиваем винты сверху и по бокам. Устанавливаем наружную пластмассовую панель и раму. Монтаж завершён.

Схемы подключения розеток к электрической сети

Первая схема подключения

Для подключения своими руками нужно знать схемы подключения розеток по которым вы будете это делать. Начнем со схемы подключения к однофазной сети, в которой не предусмотрено заземляющего контура.

Как подключить розетку. Схема подключения розетки
Схема подключения розетки

Значение цифровых обозначений:

1 – общий предохранительный спаренный автомат.

2 – автомат, отключающий фазу на линии, к которой будут подсоединяться розетки.

3 – шина ноля.

4 – распределительные коммутационные коробки. Они должны быть расположены в аккурат над розетками, чтобы вниз опускался вертикальный отводящий участок. Каждой розетке должна соответствовать собственная коммутационная коробка.

5 – условно показан кабель скрытой или открытой проводки.

Главное – правильно разместить фазу на розетке слева, а ноль – справа. Это правило электриков, которого необходимо придерживаться.

Вторая схема подключения

Вторая схема – с одной стороны, это также одиночные розетки, но иного «F» типа, с подключением к заземляющему контуру.

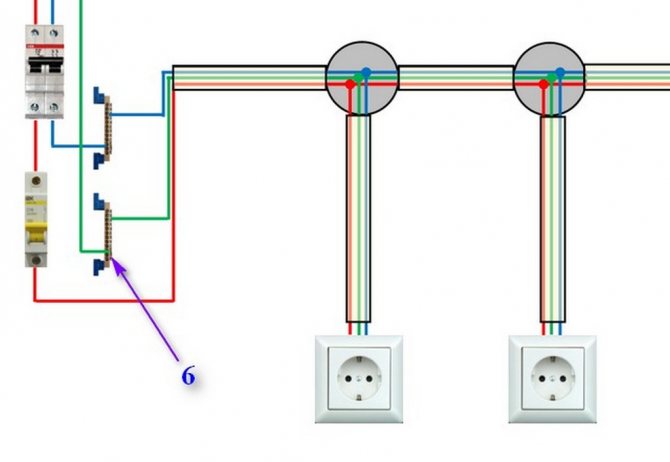

Схема подключения одиночных розеток к однофазной сети с контуром заземления
Схема подключения одиночных розеток к однофазной сети с контуром заземления

Из новых цифровых обозначений на данной схеме только 6 – шина подключения заземляющих (РЕ) проводов. Изображена в зеленом цвете.

Впрочем, возможен и иной вариант подводки, нередко используемый, например, в хозяйственных помещениях, особенно при открытом типе проводки. В этом случае контур заземления проходит снизу, вдоль пола по периметру стен. И к розетке от него поднимается отдельный провод. А сама подводка сверху – обычные фаза и ноль. Коммутация на клеммах розетки при этом никак не меняется.

Если подключение идет к сети без заземляющего контура, то все гораздо проще. Розетки в таком случае подключаются шлейфом. То есть фазный провод подходит к первой, от него перемычкой соединяется со второй. Далее, от второй перемычка идет к третьей. Аналогичным способом коммутируются и нулевые контакты розеток.

Особенности установки двойной розетки

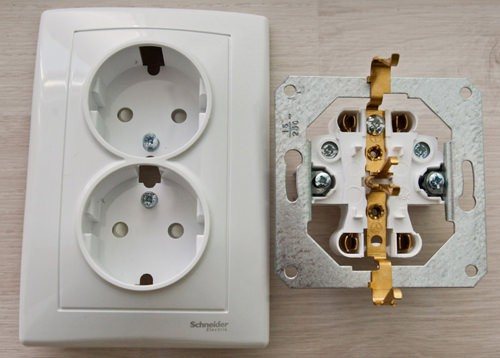

двойная розетка

Различают 2 механизма подключения такого оборудования. Первый подразумевает в себе 2 выхода электропитания из одной точки. Это крайне небезопасный вариант.

Связанно это с тем, что сила тока остается неизменной, а напряжение и нагрузка возрастают. Из этого следует, что такой вариант недолговечен. Кроме того, креплений у механизма значительно меньше, чем у одинарного варианта, поэтому контакт с вилкой будет более слабый.

Двойные отверстия лучше выводить из разных точек. Это значит, что наружная панель будет двойная и соединена вместе, а внутри источники питания будут разными.

В этом случае риск скачка напряжения и удара током является таким же, как и в одинарных розетках, т.е. почти равен нулю.

Следует учитывать и то, где именно будет, установлен такой механизм.

Так, например, при установке в бетонную стену, небольшое количество отверстий для крепления не имеет значений, т.к. основа очень крепкая.

установка двойной розетки

Стены, выполненные из ДСП, ОСБ или ДВП не смогут долго удерживать в себе такое оборудование, со временем механизм начнет вываливаться.
