Увеличение количества пожаров на промышленных и гражданских объектах вызвало создания ряда мер противопожарной безопасности. Основным документом является Федеральный закон №123 от 2008 года. Этот регламент подкрепляют ряд нормативов технического характера, такие как ГОСТ Р 53315-2009. Этот документ классифицирует кабельную продукцию и определяет ее использование в зависимости от исполнения. Так на объектах с высокими требованиями противопожарной безопасности во всех электрических схемах нужно применять кабель огнестойкий. От других модификаций его отличает конструкция.

Сфера применения

На промышленных и гражданских объектах с повышенными требованиями к ППБ кабель огнестойкий используется:

  • в схемах оповещения СОУЭ;
  • в охранной и противопожарной сигнализации ОПС;
  • в системах автоматизированного тушения пожаров АУПТ;
  • в вентиляции и других системах.

Принципиальный подход заключается в том, чтобы электрическая сеть могла обеспечивать безопасную эвакуацию людей в течение установленного времени. Сроки устанавливаются в зависимости от масштабов и планировки здания или сооружения.

Важно! Расчеты огнестойкости и выбор материалов должны осуществляться еще на этапе проектирования. Здесь нужно предусмотреть все меры безопасности людей, функционирования систем и оборудования. За константу принимается интервал эвакуации, но он должен быть увеличен из расчета непредвиденных ситуаций.


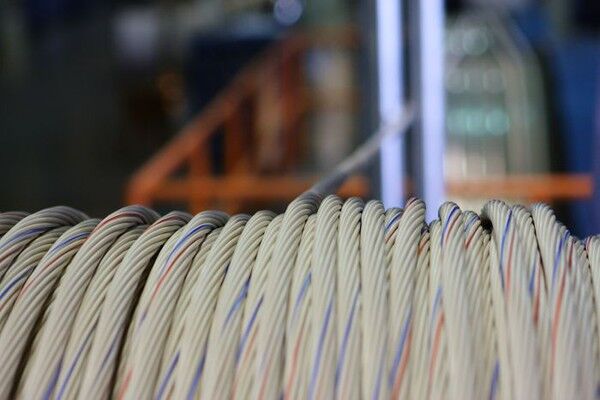

Производители предлагают различные виды огнеупорных кабелей

Советы по выполнению безопасной укладки

Как выбор материалов, способа прокладки проводки, так и метода монтажа установочных изделий в деревянном доме имеет свою специфику. Приоритетный вопрос — безопасность.

Каким нормативам должна соответствовать проводка?

Если основание является горючим, монтаж нужно осуществлять открытым методом или же локализовать проводник, заключив его в защитную оболочку.


В случае когда внутренние перегородки в доме каркасные, оснащенные негорючим наполнителем, обычно кабель помещают в металлорукав или гофру. Более правильным решением стала бы огильзовка стоек, через которые проходит кабель

Важный момент — обеспечение хорошего доступа к кабелю при размещении его в защитном кожухе.

Даже если проводку в деревянном доме выполняют опытные электрики, чтобы оценить их работу, нужно знать три основных правила, предъявляемые к ней:

  1. Не допустить даже возможности возгорания электрокабелей или хотя бы свести ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае к.з. (короткого замыкания) в электрической цепи. Следовательно, провода не должны контактировать с деревянной поверхностью.
  2. Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно переносить максимальные нагрузки. Любая степень нагрева клеммных соединений и вводного кабеля недопустима.
  3. Электрические провода должны пребывать в идеальном техническом состоянии, чтобы исключить малейшую вероятность поражения током обитателей дома.

Нельзя отодвигать на второй план правила безопасности в угоду эстетической составляющей. Последствия могут оказаться необратимыми. Все ветки разводки в доме из древесины должны оснащаться автоматическими выключателями и прочими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

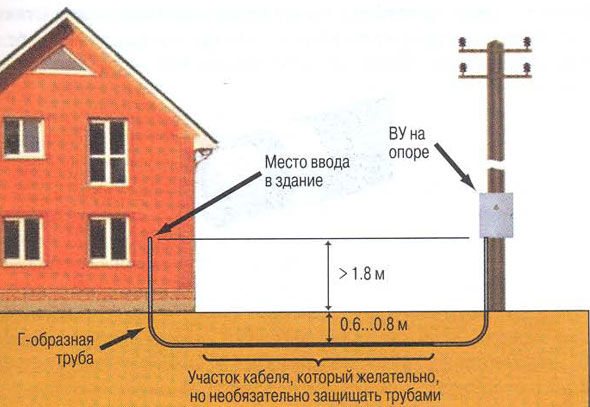

Существует два ключевых способа ввода негорючего кабеля для дальнейшей его проводки в деревянном доме с соблюдением безопасности. Первый — прокладка под землей. Метод надежный, поскольку кабель огражден от внешних влияний.


Существенный минус — земляные работы, связанные с устройством траншеи минимум 0,8 м в глубину. Это сопряжено с дополнительными финансовыми затратами

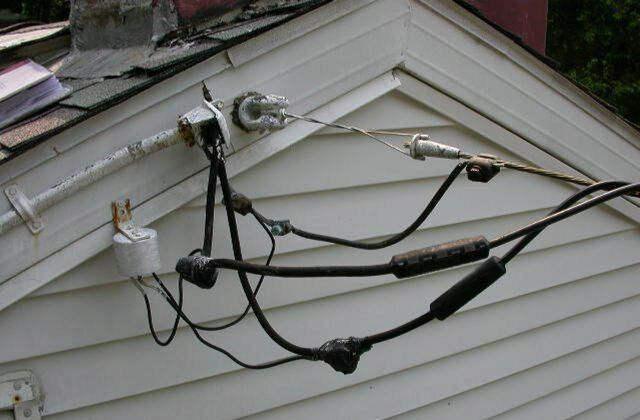

Второй метод — проводка по воздуху. Здесь необходим допуск, а без него работать на электрических столбах нельзя. Поэтому работу могут выполнить только электрики, имеющие соответствующую квалификацию.

Диаметр кабеля на отрезке столб – дом не может быть меньше 16 мм. Здесь лучше использовать провода самонесущие алюминиевые с хорошей изоляцией и сроком эксплуатации от 25 лет. Продолжать линию таким проводом дальше нельзя — для помещения нужен медный проводник.


Если нет проекта, то перед вводом электричества в деревянный дом, необходимо рассчитать нагрузку на случай функционирования всех электроприборов

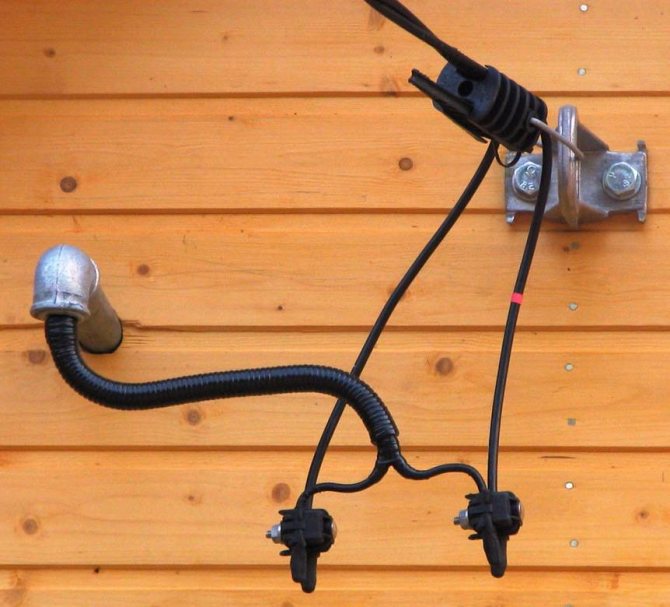

Собственно ввод выполняют в гильзе из металла. Для этого в стене делают отверстие, фиксируют в нем трубу, а уже внутри нее прокладывают кабель. Пространство, которое осталось, заполняют цементным раствором. Можно вымочить в растворе паклю и применить ее в качестве наполнителя трубы.

К деревянной стене кабель прикрепляют при помощи специальных зажимов. Они обеспечивают хороший не окисляющийся контакт. В случае применения троса для подвеса кабеля, для его фиксации к ограждающей конструкции устанавливают рым-болт.

Недопустимо монтировать кабель внатяжку. Он должен висеть свободно по всей протяженности, а перед вводом в стену нужно обеспечить положение ниже отверстия. В противном случае атмосферная влага по кабелю проникнет в дом. Нельзя перетягивать и сам трос.

Правила регламентируют и толщину стенок трубы. Для мощного кабеля нужна защита толщиной до 1 см. Когда сечение кабеля не превышает 4 мм, достаточно гильзы со стенками 2,8 мм. Этим правилом руководствуются для всей разводки в доме.

Нюансы укладки на участке до распредщитка

Это также один из важных участков электропроводки. Специфика его заключается в том, что от перегрузок при к.з. его не подстраховывает автоматическая защита. Проблему решает следующий вариант: на участке длиной до 3 м кабель помещают полностью в металлическую трубу.


Автомат можно расположить снаружи сруба в защищенном кожухе. Такой вариант является надежным, хоть и не очень удобным для жителей дома

УЗО и набор автоматов заключают в пыле-влагонепроницаемый уличный бокс непосредственно перед вводом в дом из дерева. Срабатывание наступает при уровне нагрузки, превышающем соответствующий параметр основного автомата, находящегося в распредустройстве.

При установке счетчика нужно соблюсти основное условие — не допускать разрывы в питающей линии. Скрутки категорически недопустимы, поэтому следует применять для этого только цельный кабель.

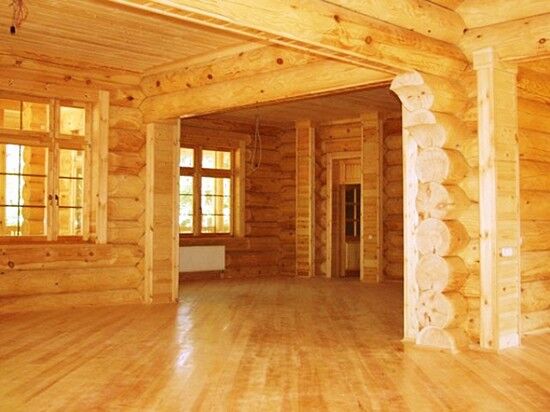

Особенности укладки сетей внутри дома

Безопасную разводку электрики внутри дома можно выполнить двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилистике помещений. А вот скрытый вариант монтажа, выполненный в соответствии с требованиями электробезопасности, обойдется дороже.

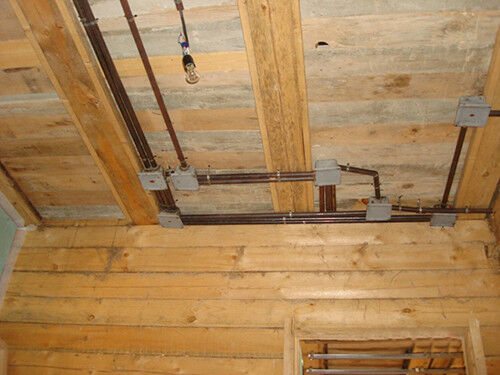

Методы монтажа открытой проводки

Способов монтажа открытой проводки несколько. Все они безопасны, выбирают их часто по соответствию стилистике дизайна. В продаже есть много накладных электроустановочных изделий для прокладки открытой проводки, существуют техники монтажа, благодаря которым в интерьер можно привнести некий колорит.


В открытой проводке все на виду. Все неисправности можно устранить очень быстро, путем замены проблемного участка. Такой метод когда-то был очень популярным, но и сейчас для деревянного дома — это единственно разумное решение

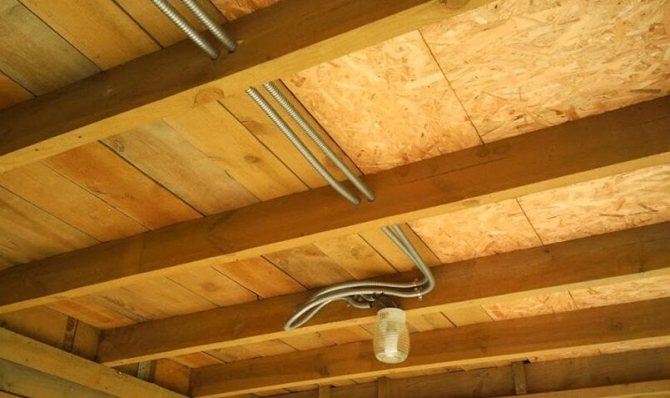

Кабель проводят внутри постройки по стенам и по потолку. При этом кабель-каналы из пластика можно заменить гофрированной полимерной трубой или проводом ПВ-1. Витой шнур наматывают на керамические изоляторы, что может стать изюминкой дизайна. Такую проводку можно модернизировать, прокладывать новые магистрали.

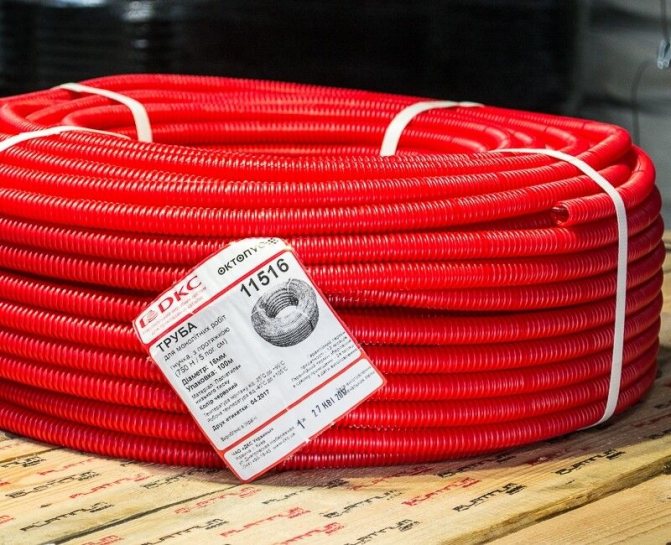

На рынке большой ассортимент самозатухающих каналов. Всегда можно подобрать их по цвету и стилю комнаты.

Скрытая проводка в доме из дерева

Монтаж скрытой электропроводки в таком пожароопасном строении — процесс трудоемкий. Выбор этого варианта может создать много проблем в случае, если потребуется ремонт кабелей или модернизация сети. Тем не менее из-за нежелания видеть открытые провода и распредкоробки, многие отдают предпочтение именно скрытому монтажу.

Такую электропроводку следует предусмотреть на этапе проектирования. Чтобы максимально обеспечить безопасность, проводку изолируют посредством металлической или оцинкованной трубы обязательно покрытой краской. К розетке, а также выключателю кабель подводят через отверстия, которые предварительно защищают от возгорания.

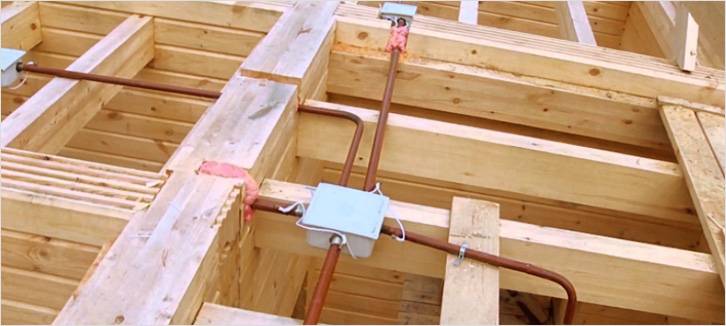

Скрытый способ монтажа электрики в деревянном доме реализуют исключительно в соответствии с нормативами. Материалы используют специальные, служащие защитой от пожара. Кабель, проложенный в перекрытиях, должен быть в пластмассовой негорючей трубе или в металлическом рукаве.


Делая скрытую проводку, следует иметь в виду, что сруб будет усаживаться. Поэтому нельзя допустить взаимодействия дерева с проводами, металлическими или пластиковыми каналами

Как показывает практика, чаще всего способы открытой и закрытой проводки комбинируют.

Особенности конструкции

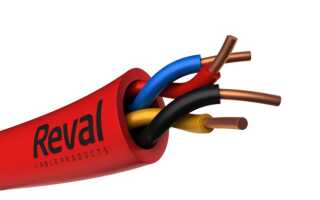

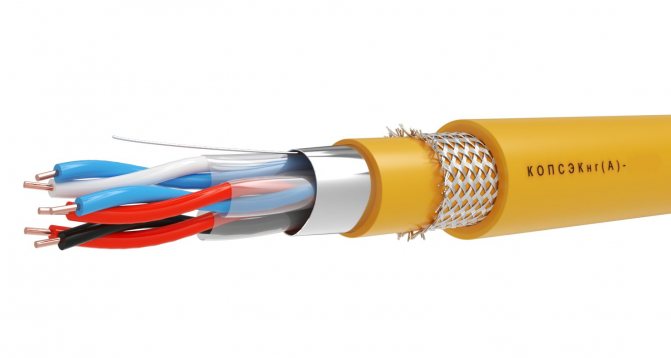

Огнеупорный кабель состоит из нескольких элементов, каждый из которых имеет свои особенности:

  • Жилы. В проводах этого типа используются медные жилы, сечение которых варьируется в пределах – от 0,2 до 2,5 мм2.
  • Изоляция. Именно этот элемент делает кабель огнестойким. Обычно применяют кремнийорганическую резину. Под действием огня она превращается в оболочку из кокса, которая продолжает выполнять свои функции и после пожара. Керамообразующий материал устойчив к механическим воздействиям и вибрациям.
  • Скрутка. Жилы скручиваются попарно с определенной цветовой идентификацией. Пар может быть много.
  • Экран. Это ламинированная фольга из алюминия. Она является защитой от посторонних электромагнитных волн, а, значит, от ложных реагирований. Экран комплектуется контактным проводником из проволоки из меди, который даже в ситуации порыва фольги продолжает поддерживать функционал. Он прокладывается снизу. Есть провода без экрана, такие как KnCHr (A)-FRHF.
  • Оболочка. Преимущественно это ПВХ с низкими характеристиками по дымовыделению, газообразованию. Это стандартный кабельный элемент, он защищает проводку от механических повреждений.

Эта огнестойкая кабельная продукция может иметь любые конфигурации: 1х2х0.5, 1х2х0.64, 1х2х0.75, 1х2х0.98, 2×1.5, 2х1.5, 3х1.5, 1х2х0, 2х2х0, 3х1 и другие.

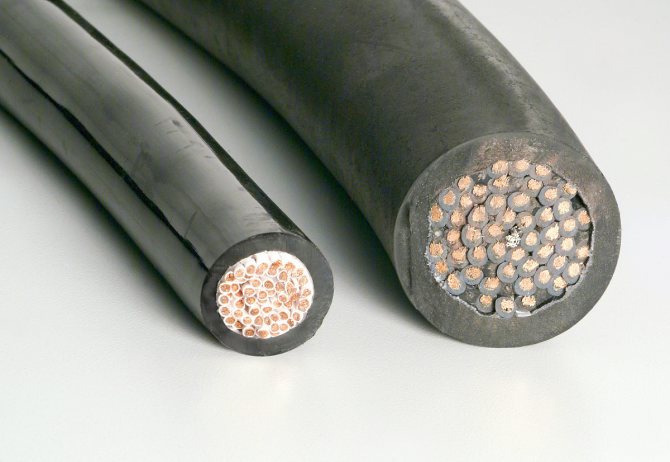

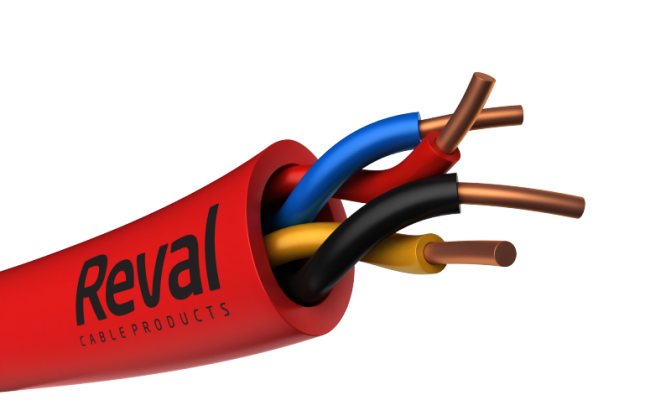

Стандартная конструкция огнестойкой электрической проводки

На заметку! Для особо ответственных объектов, например, медицинских учреждений разработана специальная модификация BPTHr(A)-FRLS. Его жилы имеют сечение от 1,5 до 6,0 мм2. Он может работать в течение 3 часов при переменном напряжении в 660 В. Эта марка используется в системах пожаротушения и противопожарной вентиляции.

Конструктивные особенности негорючего кабеля

Прежде всего, разводка электричества в деревянном здании обязана отвечать требованиям ПУЭ. С этой целью применяют негорючие марки кабелей и прокладывают их в специальных системах. Негорючие кабели, если ориентироваться на ГОСТ 31565-2012, имеют несколько типов исполнения.

Рассмотрим все типы строения негорючей кабельной конструкции:

  1. Изделия, которые не распространяют горение в случае одиночной проводки.
  2. Кабели нг — в которых горение не распространяется при групповом способе проводки.
  3. Тип нг-LS — то же, но еще и с низким газо- и дымовыделением.
  4. Кабели нг-HF — то же, и не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления при групповой проводке.
  5. Тип нг-FRLS — огнестойкие, неспособные распространять горение при групповом методе прокладки с низким газо- и дымовыделением.
  6. Кабели нг-FRHF — не выбрасывающие газообразных коррозионно-активных веществ при групповой проводке во время горения и тления.
  7. Тип нг-LSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
  8. Кабели нг-HFLTx — не поддерживающие горение при групповом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.
  9. Тип нг-FRLSLTx — не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
  10. Кабели нг-FRHFLTx — не поддерживающие горение при пучковом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.

Следует отметить, что часто встречающееся выражение «негорючие кабели» звучит некорректно. Под ним часто подразумевают изделия огнестойкие, не передающие горение, кабели с оболочками трудногорючими.


Жилы кабеля оснащены индивидуальной виниловой изоляцией. Они находятся в поливинилхлоридном шланге. На этой базе построен выпуск негорючих кабельных изделий

Кабели, которые не распространяют горение при любом виде прокладки, под воздействием огня сразу перестают работать, т.к. изоляция и оболочка сгорают или расплавляются. Если начался пожар, по любому виду кабелей и проводов не должен распространяться огонь.

Огнестойкая продукция для устройства проводки определенное время сохраняет способность функционировать при пожаре. В этом и заключается основное различие между этими двумя видами кабельной продукции.

Расшифровка маркировки кабелей

Все типы негорючих кабелей, которые выпустили отечественные производители, имеют в своем обозначении буквосочетание «нг». Оно указывает на то, что изделие относится к кабельной продукции, не распространяющей горение.

В маркировке встречаются также следующие символы, характеризующие их поведение при горении:

  • LS — малое газо-дымовыделение.
  • LSLTx — низкое газодымовыделение, малая токсичность выбросов.
  • HF — как при сгорании, так и при тлении отсутствуют коррозийно-активные выделения газов. В составе подобных изделий нет галогенных добавок — брома, фтора, хлора и других неметаллов.

Чтобы выполнить проводку по деревянным поверхностям в частном доме по своим параметрам подойдет кабель, промаркированный только буквосочетанием «нг». Если необходимо обеспечить безопасность людей в случае эвакуации по максимуму, лучше взять более дорогую продукцию — «LS», «LSLTx», «HF».


Когда напряжение в сети не превышает 660/1000 В, используют кабель ВВГнг либо NYM — импортный аналог первого, подойдут и изделия, имеющие оболочку и изоляцию из полимеров

Кабель ВВГнг устойчив к высокой температуре, т.к. в его производстве применяют поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывают в местах, где наблюдается довольно высокая взрывоопасность. Функционируют системы, где использованы эти кабели, свыше 180 минут.

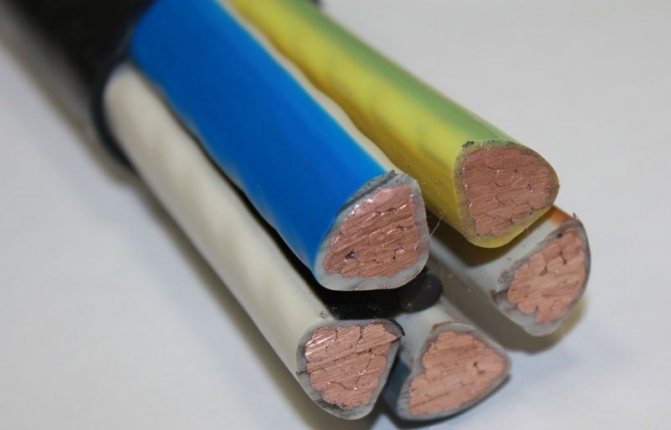

Подробно о кабеле ВВГнг и его типе LS

При помощи этого наружного кабеля обеспечивают питание электроприборов стационарных и мобильных. Как ВВГнг, так и LS могут выполнять возложенные на них задачи в самых различных условиях.

Главными свойствами последнего являются:

  1. Влагостойкость. Способность функционировать в помещениях с повышенной влажностью.
  2. Возможность высотной прокладки. С его помощью можно монтировать электропроводку под землей, в шахте.
  3. Огнестойкость. Он не только не продвигает горение, но и не дымит под действием огня.
  4. Высокие технические характеристики, дающие возможность применять ВВГНГ LS в нефтяной и химической промышленности.

Технические параметры изделий этой серии разные. В соответствии с нормами значение напряжения допустимого тока — 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока — максимум 50 Гц.

Изделия эти гибкие, имеют настолько крепкую изоляцию, что испортить ее практически невозможно. Продолжительность службы кабелей, принадлежащих к этой серии, — до 30 лет.


Целесообразно использовать такой электрический кабель для реализации проекта проводки деревянного дома, поскольку здесь возгорание может возникнуть с большой вероятностью

Все кабели ВВГнг, и LS в том числе, относятся к силовым. Производят их из меди. Максимальное число жил — пять. Для дома чаще всего используют двужильные изделия. Минимальное сечение жилы всей продукции серии ВВГ — 1,5 мм².

Наиболее популярный цвет внешней изолирующей оболочки — черный, но довольно часто можно встретить и в белой изоляции.


С параметрами основных токоведущих жил кабеля связан размер жилы нулевой. Если размер токоведущей жилы находится в пределах 1,5 — 2,5, сечение нулевой будет равняться 1,5

Символы в обозначении ВВГнг обозначают:

  • В — материал оболочки винил;
  • Г — в кабеле имеется «голая» жила с защитой в виде двойной изоляции из ПВХ;
  • нг — негорючий.

Поскольку в маркировке отсутствует символ «А», выполнен кабель из меди. LS, а полностью low smoke указывает на неспособность изделия гореть. Цена одного метра кабеля связана с числом жил и их сечением. В случае трехфазного напряжения используют многожильный проводник.

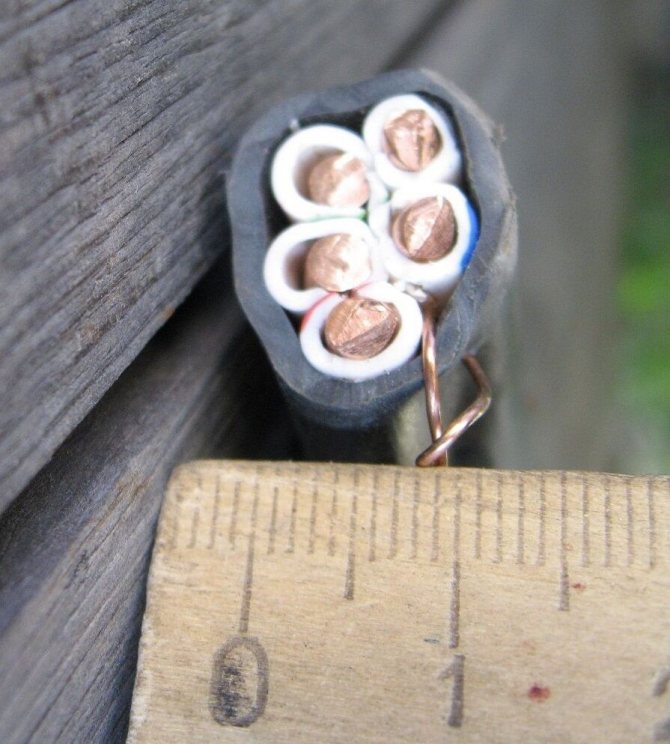

В конструкцию ВВГНГ LS входят однопроволочные либо многопроволочные жилы. Геометрия жил может быть как в виде круга, так и сектора. Не рекомендуют его подземный монтаж без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной проводки в специальных связках.


У этого силового провода отсутствует броня, поэтому при монтаже и эксплуатации нужно исключить возможность механических воздействий на него

Используют ВВГНГ LS при температурных показателях 30 — 50 °C, а характеристики его остаются неизменными даже в условиях нагрева жил до +400 °C.

Если целостность кабеля не нарушена, и в нем присутствуют однопроволочные жилы, его можно изгибать под монтажным радиусом идентичным десятку внешних диаметров. При наличии многопроволочных жил, максимальный радиус равен 7,5 наружных диаметров.

С правилами и формулами, применяемые в расчетах сечения кабеля, ознакомит следующая статья, прочитать которую мы настойчиво советуем.

Огнестойкость, как главный параметр

Эта характеристика определяется в маркировке обозначением FR. Она показывает время, в течение которого проводка сохраняет работоспособность при определенной температуре огня, типе прокладки, рабочем напряжении. Лучший показатель маркируется ПО1, он означает, что провод будет функционировать в течение 3 часов. Смотрите испытания огнестойкого кабеля на этом видео:

У этого параметра есть еще одна важная характеристика – предел огнестойкости. Это промежуток времени, через который проявляется один из признаков потери работоспособности, например, короткое замыкание. Испытания проводятся согласно ГОСТ Р МЭК03. Огонь подается с газовой горелки, его температура должна быть +750 градусов С. По горизонтально расположенному огнестойкого кабелю подается электричество с напряжением в 300 В. Если функционал поддерживается в течение 180 минут, тестирование считается успешным.

Обратите внимание! В обиходе часто используется термин «негорючий кабель». Преимущественно он обозначает проводку, которая не распространяет огонь. Еще термин может называть продукцию с трудно горючей, пожаростойкой или жаростойкой оболочкой. Полностью негорючих проводов нет.


Испытания огнестойкой кабельной продукции

Изделия ВВГнг-FRLS и КПСЭнг-FRLS

Проводка КПСЭнг-FRLS стала первым продуктом среди отечественных товаров с кремне-органической защитой, который приобрел серийное изготовление. В настоящее время данная фирма выпускает крупные партии изделий, предназначающихся для обеспечения функционирования противопожарных систем. Данная серия соответствует всем установленным стандартам и активно используется в популярных системах предотвращения возгорания, это было достигнуто формированием качественного сопряжения и связи имеющихся компонентов. Кабель огнестойкий ОПС обладает парной скруткой, симметричностью и используется для создания стационарной разветвленной сети.

Кабели ВВГнг-FRLS представляют собой разновидность изделий, устойчивых к температурным воздействиям, они производятся из специальных пластификаторов, характеризующихся отсутствием галогенных добавок. Они сохраняют целостную структуру в условиях открытого пламени и высокого температурного диапазона, также возможно использование для обеспечения питания электроустановок, необходимых для устранения возгораний. Данные изделия прокладываются в помещениях с высоким уровнем взрывоопасности и в зданиях, для которых требуется соответствие высоким требованиям безопасности. Различные коммуникации и системы, с использованием таких кабелей способны функционировать более 3 часов.

Дымообразование и газовыделение при тлении и горении

Этот показатель определяется индексом LS. Испытания проводятся согласно стандарту ГОСТ Р МЭК 61034-2. Положительным результатом считается потеря светопроницаемости до 50%. Преимущественно внимание уделяется галогенам, а именно фтору и хлору. Эти ядовитые вещества распространяются в помещениях, а при наличии паров воды конденсируются в соляную кислоту. ГОСТ Р 53769-2010 устанавливает предельно допустимые показатели в 140 мг/г. Для детских садов разрабатываются специальные модификации с параметрами до 120 мг/г. Зарубежные производители поставляют продукцию, не содержащую галогены.

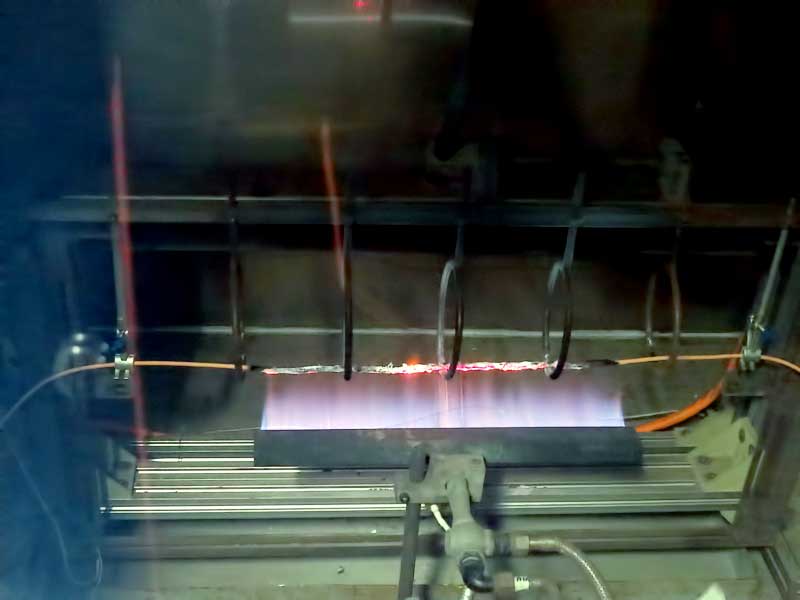

Испытание огнестойкого кабеля на дымогазовыдение

Область использования

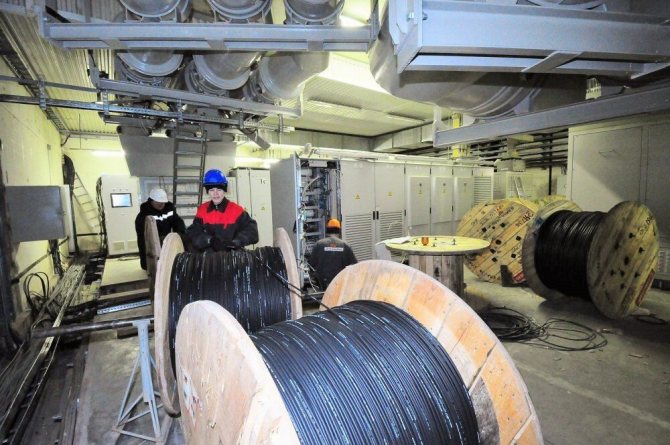

Современное развитие технологий обеспечило большую доступность негорючих соединительных элементов, благодаря чему сфера их использования стала намного шире. Огнестойкий кабель приобрел распространение в создании таких систем, как:

  • аварийное освещение;
  • пожарная сигнализация;
  • автоматическое тушение локальных очагов возгорания.

ввгнг frls

Три типа огнестойких кабелей

Сегодня на рынке представлена огнестойкая кабельная продукция трех типов:

  1. Провода с магнезиальной изоляцией. Они имеют оболочку из металла, в них может находить одна или много жил. Пространство трубочек заполняется оксидом Mg магния. Высокая противопожарная безопасность достигается отсутствием веществ, разлагающихся от высоких температур и горения. Эта продукция выделяет минимальные объемы дыма и газа.
  2. Проводка со стеклослюденитовым изоляционным материалом. То есть они бронированы слюдосодержащими стеклолентами, которыми обмотаны токопроводящие жилы. Поверху лент прокладывается полимерная изоляция и ПВХ. Эти модификации стабильно выдерживают огонь с температурой +750 градусов С в течение 3 часов. При высоких огнестойких показателях, они защищены от механических воздействий.
  3. Провода в изоляции из керамообразующей резины. Эта группа обладает такими же противопожарными параметрами, как и предыдущая, но посредством иной технологии. Для этой модификации характерны хорошая устойчивость к механическим воздействиям, низкие индексы дымогазовыделения, устойчивость к коротким замыканиям, возможность эксплуатации без каналов и коробов. К этой группе относится ВВГНГ-FRLS.


Кабель с изоляцией из керамообразующей резины

Какой огнезащитный кабель, провод лучше для дома?

На рынке существует множество производителей противопожарных кабелей. Учитывая строгие стандарты в этой сфере изделия у все примерно одинакового качества. Мы рекомендуем покупать продукцию известных европейских производителей: Technokabel, Nexas или Dok-Mel.

Среди рекомендуемых решений следует упомянуть безгалогенные противопожарные кабели. Это огнестойкие провода, с низким содержанием дыма и еще они препятствуют распространению пожара на другие кабели в проводке, что повышает их функциональность. Они обеспечивают бесперебойную работу отдельных устройств, облегчают пожаротушение и безопаснее для здоровья и жизни людей, поскольку не выделяют вредных химических соединений.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях: Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Способ прокладки и условия эксплуатации огнеупорной проводки

Кроме непосредственно пожаробезопасных характеристик при выборе нужно учитывать климатические условия, на которые рассчитан огнестойкий кабель: холодные, умеренные, тропические. В сопроводительных документах указывается способ прокладки: в помещении или за его пределами, возможность открытого размещения или по кабель-каналам. Электрические линии не всегда можно проложить прямо, на многих промышленных и гражданских объектах потребуются многочисленные изгибы. Этот фактор так же нужно учитывать при покупке. Например, огнестойкий кабель ПВКВ можно укладывать с поворотами, даже под острыми углами. Эта модификация прекрасно выдерживает перепады давления, в том числе резкие.

Разновидности

Существует два основных вида, обладающих определенными достоинствами и недостатками:

  1. Кабель для пожарной сигнализации с изоляцией на стеклослюденитовой основе обладает высокими огнестойкими характеристиками за счет использования специальных лент, устойчивых к температурным воздействиям. Конструктивное исполнение заключается в токопроводящих элементах, обмотанных защитным барьером из стеклолент с содержанием слюды. Производство сопряжено с некоторыми сложностями, проявляющимися в обмотке жил с небольшим сечением и малой скорости наложения ленты.
  2. Кабели силовые огнестойкие, имеющие защиту в виде силиконового эластомера – термопластичной резины, формирующей преграду температурного и электроизоляционного назначения. Материал в процессе воздействия высокого температурного режима создает на поверхности изделий керамический, надежный, диэлектрический слой, предотвращающий повреждение токопроводящих жил и сохраняющий функционирование подключенных систем. Изготовление производится в короткие сроки и не требует проведения сложных технологических действий, так как материал легко наносится на жилы.

Кабель FRLS обладает оболочкой из поливинилхлоридных композиций, не имеющих в своем составе галогенных компонентов. Изделия на основе специальной резины отличаются высокой гибкостью, что обеспечивает легкую установку, практически не имеющую отличий от привычных элементов.

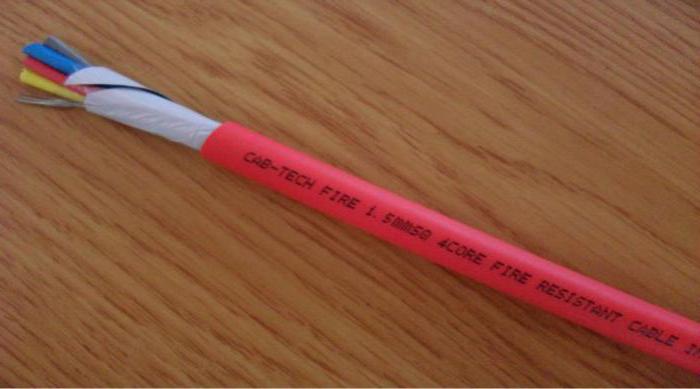

кабель для пожарной сигнализации

Международная маркировка

Согласно международным нормам, производитель огнестойкой кабельной продукции должен вносить в сертификат следующие сведения:

  • степень огнестойкости;
  • способность распространять огонь;
  • объемы газообразования, удельная проводимость газов и их pH;
  • показатели плотности дыма при испытании образца в заданных условиях;
  • объемы галогеносодержащих газов при тлении и горении.

В международной системе приняты такие сокращения:

  • SID — сплошная 1-компонентная жила;
  • SIZ – гибкий негорючий кабель;
  • SIF – провод с тонкими жилами;
  • SIFF – модификация с супертонкими токопроводящими жилами;
  • GL – стекловолоконная термостойкая оплетка.

Увеличение эффективности

Соединительный кабель огнестойкий, цена на который начинается от 8 рублей за метр, проводные элементы и шлейфы в противопожарной сигнализации должны производиться отдельными проводами с жилами на основе меди. Электрические шлейфы выполняются чаще всего связной проводкой, в некоторых случаях приемно-контрольные устройства требуют использования кабелей других видов.

Если пожарная защита не имеет автоматизированного управления, могут применяться выделенные связные линии. При этом элементы, подключаемые к системным компонентам, должны иметь устойчивость к температурному воздействию, соответствующую значениям минимального времени функционирования в установленном месте нахождения. Увеличение пожаростойкости возможно путем подбора более современных видов проводки и выбора оптимального места прокладки.

Российская кабельная продукция

На рынке России преимущественно предлагается продукция отечественных предприятий, которая имеет собственные обозначения:

  • КШМ или КШСЭ – для подключения контрольно-измерительного оборудования;
  • КПС или КПСЭ – комплектующие для структур оповещения и пожаротушения;
  • КУНРС – для блоков противопожарной схемы;
  • КСБГ – для промышленных объектов;
  • КСБ для подключения автоматики к оборудованию и системам;
  • ПВКВ – провода из силикона для коммутации оборудования;

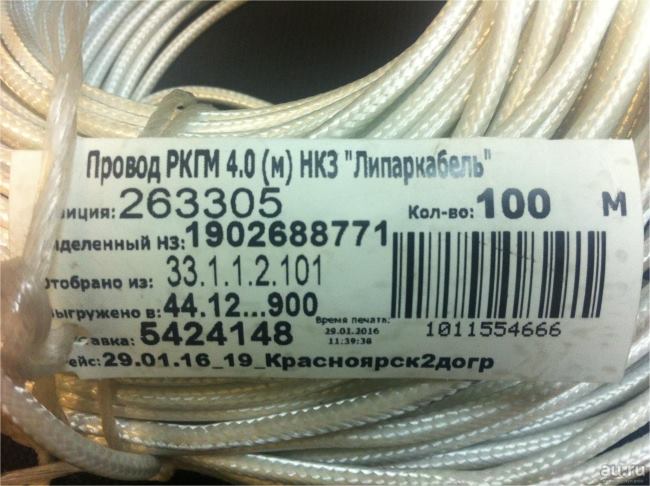

  • РКГМ – гибкий кабель без брони.


Российская маркировка

Для чего нужна специальная проводка

Возгорание проводки, замыкание в сети приводят к распространению пожара и возможным человеческим жертвам. Эти проблемы являются не единственными, не меньшего внимания должно удостаиваться максимальное сохранение работоспособности и, как следствие, длительное функционирование вентиляционных устройств и систем пожаротушения.

Из-за того что кабель для пожарной сигнализации длительное время оставался дорогостоящим элементом, отличающимся сложностью в установке, он начал приобретать обширное распространение совсем недавно, поэтому сегодня подобными изделиями оснащена лишь малая доля зданий. Изделия, изготовленные на силиконовой или стеклослюдной основе, прокладываются практически так же, как и стандартная проводка. Это актуально не только для архитекторов и электриков, но и для компаний-застройщиков, так как на создание подобной сети уходит меньше финансовых вложений.

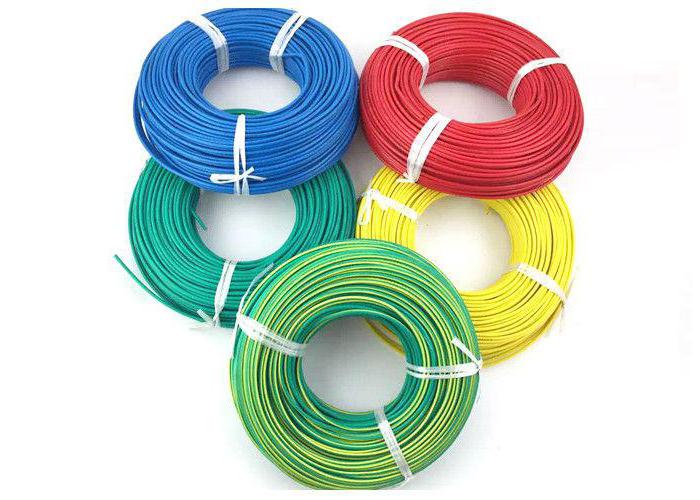

кпсэнг frls

Электрическая проводка в банях и саунах

В банях и саунах нужно подходить к выбору кабельной продукции ответственно, поскольку в помещениях критические условия для электрических сетей: температура близка к +190 градусам С, а влажность часто превышает 90%. Неверное решение будет причиной поражения током людей. В раздевалке и предбаннике допустима установка обычных проводов, а вот в парилке можно использовать только специальные термостойкие модификации, с учетом материала стен. Это могут быть РКГМ, ПВКВ, ПРКА, ПМТК и их аналоги. Важно учитывать не только температурный и влажностный режим, но и схему прокладки. Не стоит снимать со счета и светотехнику: светильники, розетки и выключатели.

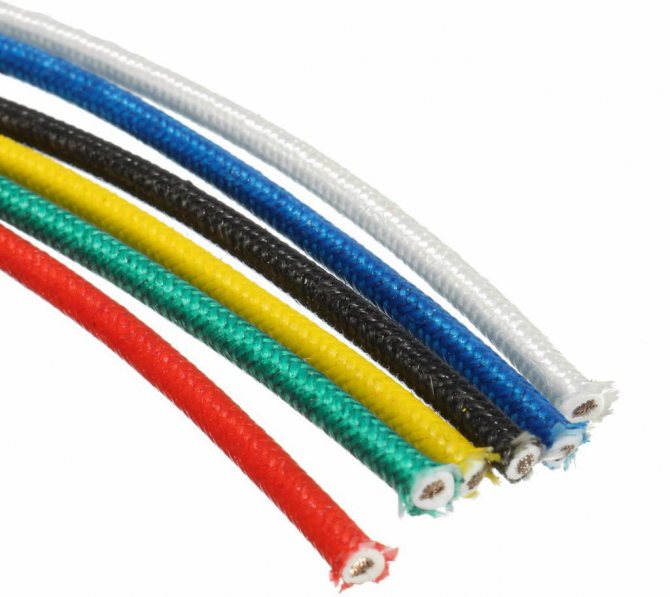

Жаропрочные провода для сауны и бани

Выводы и полезное видео по теме

Главное об электропроводке в пожароопасном доме:

Правильный подбор кабеля для выполнения проводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такого строения, нужно использовать марки кабеля с высокой степенью надежности.

Не следует упускать тот момент, что кабели и устройства не должны контактировать с деревом. При условии грамотного выбора и выполнения проводки с учетом рекомендаций, эффективность, долговечность и безопасность проводки можно будет гарантировать.

Расскажите о том, как подбирали кабель для обеспечения загородного деревянного дома электроэнергией. Поделитесь интересными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Резюмируем

При выборе кабельной продукции следует внимательно изучать ее технические параметры, поскольку это не только возможность без лишних вопросов проходить проверки пожарных, но мера социальной ответственности за жизни людей. Важно точно определить марки, проверить наличие сертификата, протестировать их в специализированных лабораториях, имеющих лицензии. И предусмотреть непредвиденные ситуации. Работы по разработке проекта, выбору комплектующих, монтажу нужно доверять только профессионалам, которые грамотно выполнят работы и сопроводят их гарантиями.

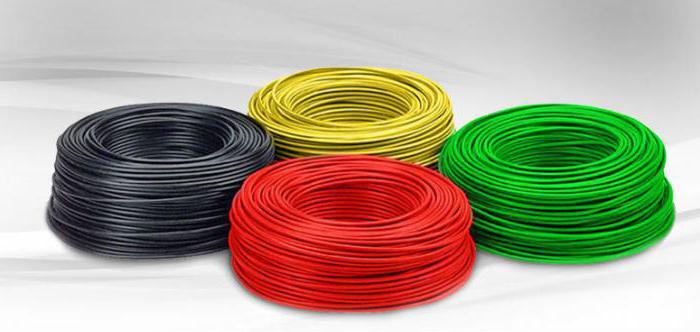

Марки

Современный ассортимент соединительных и кабельных товаров, имеющийся в магазинах, представлен большим количеством элементов с различными функциями и характеристиками. Встречаются как отечественные изготовители, выпускающие такие изделия, как ВВГнгд, ВВГнг FRLS, так и зарубежные марки, предоставляющие обширный выбор различных вариантов, к примеру, безгалогеновая проводка FLAME-X 950, FLAME-X950, а также N2XH и YnKY.

Изделия имеют среднюю ценовую категорию, что способствует расширению области их использования. Кабели способны обеспечить надежность как пожарных систем, так и других устройств в условиях возгорания.

Достаточным распространением отличаются материалы, реализуемые компанией FireKab, обширный ассортимент представлен качественными элементами, благодаря чему не возникают сложности при выборе.

Изделия российского производства не менее популярны, среди них лидирует линейка КПСВВ – она отличается приемлемой стоимостью и высоким качеством, соответствующим зарубежным стандартам.

кабель огнестойкий цена

Можно ли делать скрытую электропроводку в деревянном доме?

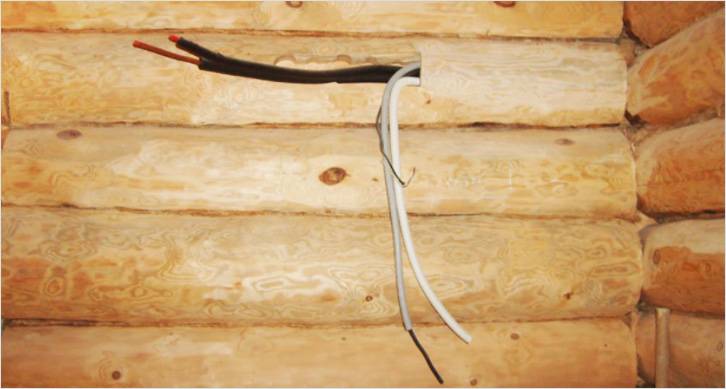

Скрытая проводка в срубе
Скрытая проводка в срубе
В деревянном здании лучше всего использовать открытую проводку, так как она более безопасна. Например, если случится короткое замыкание, вы его обнаружите до того, как что-нибудь загорится.

В скрытой – не всегда возможно сразу обнаружить место возгорания, поэтому если ее делать, то с ограничениями. Например, нельзя использовать гофрированную трубу из полиэтилена (ПНД/ПВД). ПЭ хорошо горит и быстро распространяет огонь.

В скрытой проводке возгорание может случиться по двум причинам:

  • При монтаже повредилась изоляция. Если подать максимальную нагрузку, снизится прочность оболочки, из-за чего возникнет контакт фазы с нулем и случится короткое замыкание. Кабель загорится и зажжет гофру, а уже через нее огонь перекинется на деревянную поверхность.
  • Скрытая гофрированная труба – это частый объект внимания грызунов. Мышь или крыса может легко прогрызть гофру и добраться зубами до изоляции кабеля. Из-за перекусывания оголенные жилы соприкоснутся друг с другом и случится короткое замыкание со всеми вытекающими последствиями.

Чтобы защитить скрытую проводку от пожара, используйте гофру из самозатухающего ПВХ, полиамида или полипропилена. Если внутри возникнет короткое замыкание, гофра лишь оплавится, но не загорится.

Как вариант, кабель можно проложить в гофре по штукатурке. Но и у этого способа есть свои недостатки:

  • через гофру можно протянуть только мягкий провод;
  • со временем в штукатурке появятся трещины, и она будет осыпаться.

Надежнее всего прокладывать провод в металлической трубе. Она монтируется сложнее, чем гофра, и стоит дороже. Но ее отличает высокая прочность к сжатию, а в случае короткого замыкания она точно защитит дерево от возгорания.

Разводка в металлических трубах
Разводка в металлических трубах

При установке металлического рукава придерживайтесь следующих рекомендаций:

  • чтобы трубка не ржавела, внутри она должна быть окрашена или оцинкована;
  • на концы труб наденьте пластиковые заглушки – они защитят изоляцию от повреждения острыми неровностями.

Легче всего монтировать трубки из алюминия, так как они имеют малый вес и хорошо изгибаются.

Прокладывать безопасную электропроводку через металлический рукав или гофру в штукатурке – сложно и дорого, поэтому для деревянного здания лучше открытая проводка.

Сокращенное наименование продуктов по маркам

Для описания силового электрокабеля в технической документации используется его сокращенное обозначение. Расшифровка кабеля ВВГнг означает, что функции изоляции токопроводящих жил выполняет поливинилхлорид, известный под названием винила, то есть В. Аналогичный материал использован как основа внешней оболочки (отсюда второй буквенный индекс В). Отсутствие броневых и иных защитных покровов отмечается индексом Г (от «голый»).

Аббревиатурой указываются также характеристики противопожарных свойств. Индекс «нг» отмечает то, что при групповой прокладке кабеля не происходит распространения горения.

Дополнительные индексы обозначают:

  • кабель ВВГнг, расшифровка которого не содержит в первой части аббревиатуры буквенного индекса А, отличается улучшенными потребительными свойствами. Этот кабель имеет токопроводящие жилы из электротехнической меди;
  • вариант кабеля ВВГнг п отличается тем, что имеет плоскую конструкцию и рассчитан на стационарную эксплуатацию;
  • продукты с исполнением ВВГнг хл (от хладостойкий) предназначены для северных местностей.

Частые причины короткого замыкания

Варианты соединения
Варианты соединения

Качество кабеля или неправильная прокладка не всегда являются главной причиной аварии в сети. Например, короткое замыкание случается и по другим причинам:

Недостаточное сечение – при высокой нагрузке кабель с недостаточным сечением нагревается, оплавляет изоляцию и фаза замыкается с нейтралью, после чего буквально «горит» весь провод.

Механическое повреждение кабеля, при котором фаза соприкасается с нулем. После этого искрится проводка и сжигается все вокруг контактной зоны.

Неправильно выбранный тип кабеля – например, если проложить ВВГ с оболочкой из ПВХ снаружи в открытую, изоляция будет разрушаться под солнцем. Со временем она осыплется и оголенные участки проводов соприкоснутся, что приведет к КЗ.

Неправильное соединение проводов – одна из самых распространенных причин. При монтаже электропроводки приходится добавлять и соединять кабель, часто именно из-за неправильного соединения случается КЗ.

В быту применяются разные способы соединения проводов:

Скрутка – «дедовский метод», когда оголенные окончания скручиваются, а затем обматываются изолентой. Ненадежный способ, так как изолента часто ослабевает, из-за чего нарушается изоляция. В последствии может случиться короткое замыкание или утечка тока.

Спайка – аналогична скрутке, только жилы еще припаиваются. Проблема та же, что и в скрутке – сползает изолента и нарушается изоляция со всеми вытекающими последствиями. Применяется в основном для проводников с малым сечением.

Сварка – для кабелей с большим сечением. Жилы между собой привариваются, затем соединение обматывается изолентой. Не всегда получается приварить ровно, поэтому изоляция на месте соединения прилегает неплотно, соответственно, существует риск короткого замыкания.

Опрессовка – оголенные жилы спрессовываются в специальной гильзе, затем место соединения закрывается термоусадочной трубкой. Это надежный способ соединения, а сами гильзы стоят недорого. Однако соединение монтируется дольше, чем скрутка.

СИЗ – жилы скручиваются в соединяющем зажиме – колпачке с изоляцией. Соединение быстро монтируется, но держит контакт хуже, чем клеммник.

Винтовые соединения – провода соединяются при помощи винтовых контактных зажимов в корпусе из диэлектрика. Единственная проблема – зажим может ослабнуть, из-за чего уменьшится прочность контакта и он начнет греться, оплавливая корпус.

Болтовые соединения – на болт накручиваются две жилы, между которыми насаживается шайба, а затем закручиваются гайкой. Проблема этого способа в том, что сложно сделать изоляцию соединения. Применяется в основном на ЛЭП.

Самозажимные клеммники (Wago) – провода фиксируются в корпусе клеммника самозажимными ручками. Это самый быстрый и удобный способ монтажа. Со временем соединение не теряет прочности и не нарушается изоляция. Перед покупкой рекомендуется детально посмотреть, как выглядят оригинальные WAGO и «покрутить» объемные фото.

Поддельный клеммник Wago может сгореть
Поддельный клеммник Wago может сгореть

На форумах можно прочитать о том, что клеммники Wago – горят. На самом деле в основном горят подделки. В них используется более дешевый пластик и меньше контактная площадь соединений. Из-за этого контакт греется и оплавляет корпус. О том, как отличить настоящие Ваго от поддельных, важно ознакомиться дополнительно.

В деревянном доме риск возникновения пожара очень высокий, поэтому лучше перестрахуйтесь и сделайте качественные соединения. Короткие замыкания случаются в местах с нарушенной изоляцией или со слабым соединением контактов. «Дедовская» скрутка дешевле, но стоит ли она того?! Лучше купите набор гильз или клеммников и сделайте качественную проводку.

Даже если у вас будет идеальный тип кабеля правильного сечения и все соединения сделаны правильно и по ГОСТу, все равно нет 100% гарантии, что не случится КЗ или утечки тока.

Ссылка на основную публикацию
