Дачники, которые облагораживают свой участок, приходится сталкиваться с необходимостью прокладки провода для подключения светильников во дворе, электрификации мастерских, гаражей и сараев. Линию можно проложить под землёй, но тогда нужно копать траншеи, использовать для прокладки недешевые бронированные кабеля, ПНД-гофру и прочее. В результате объем, и стоимость работ получаются достаточно большими. Другой вариант – прокладка линии по воздуху. В этой статье мы расскажем, как можно проложить провод по воздуху на даче или в загородном доме.
В каких случаях удобно прокладывать кабель на даче по воздуху?
Чтобы провести свет и установить розетки в хозяйственных помещениях на дачном участке или во дворе частного дома нужно определиться как прокладывать кабель. Оговоримся, что в роли хозпостройки может быть любое здание — сарай, мастерская, гараж и баня.
Существует три варианта:

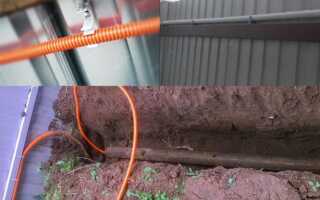

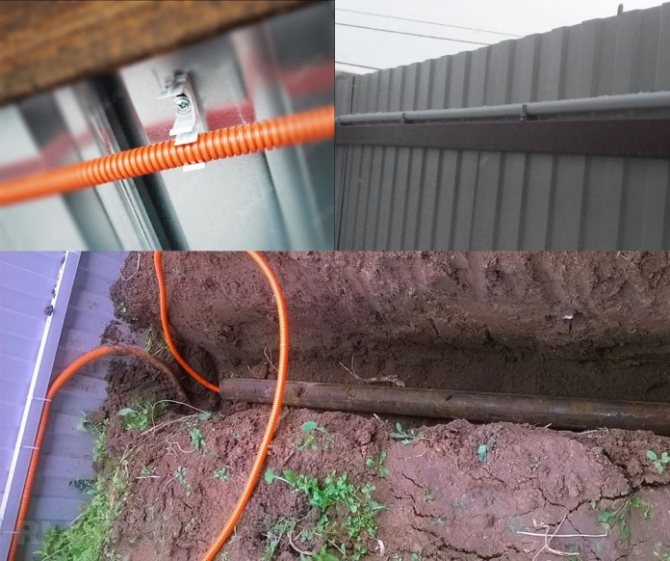

1. Прокладка по забору и стенам. Компромиссный вариант кабель прокладывается в гофре или без неё и крепится пластиковыми хомутами или дюбель-хомутами к поверхности стены, опорам забора и прочим конструкциям. Недостаток – не всегда у хозпостроек стены находятся рядом с забором, в результате все равно придется прокладывать по воздуху или под землёй.
2. Подземный ввод кабеля в здание. Неплохой вариант, но нужно выполнить следующие условия: кабель должен быть бронированным, если нет – то проложен в металлической или полимерной трубе, глубина прокладки должна быть больше чем глубина промерзания грунта, при работах на участке, рыть траншей или котлованов для фундаментов новых построек есть риск повреждения линии, а также нельзя забывать о грызунах, которые могут разрушить защитные оболочки и изоляцию. Это дорогой и трудоёмкий способ проложить электрическую линию.
3. Прокладка кабеля по воздуху. Её преимущества в том, что не нужно рыть траншею, в худшем случае придется установить опору, обычно в качестве опоры используется металлическая труба или уголок. Если расстояние не превышает 25 метров (подробнее своё мнение на этот счет опишу ниже). Недостаток заключается в том, что нужно предохранить линию от повреждений из-за воздействия окружающей среды.
Основные особенности и проблемы
При прокладке проводов и кабелей на улице по воздуху нужно учитывать следующие факторы:
Повышенная температура при прокладке под солнцем;
Ультрафиолет при попадании прямых солнечных лучшей;
Пониженные температуры и наледи зимой.
Всё это приводит к ухудшению состояния изоляции, её растрескиванию, чем опасно такое развитие событий? При повреждении изоляции могут происходить утечки, это значит, что вас может ударить током при касании опор, на которых будет закреплена линия, а также к короткому замыканию с соответствующими последствиями (выбивание автоматов, отгорание соединений, возгорание проводки).
Особенно опасны перечисленные факторы для кабелей с виниловой изоляцией. К таким относятся разнообразные марки типа ПВС, ШВВП, ВВГ. Да и резиновая изоляция портится под воздействием ультрафиолета. Как защитить провода от солнца? Для этого используют трубы, гофры и другие изделия. Способы прокладки мы рассмотрим ниже.
Кроме вредных природных воздействий, следует помнить и о том, что электрическая линия должна быть защищена отдельным автоматическим выключателем, это нужно, чтобы в случае повреждения кабеля не произошло возгорание. А также чтобы сохранить целостность линии, если произойдет перегрузка. В самом здании, которое вы будете электрифицировать, также нужно установить автоматические выключатели и УЗО.
Выбор материалов
Воздушные линии, которые идут по улицам, проложены с применением провода СИП – его маркировка расшифровывается как «Самонесущий Изолированный Провод». Его конструкция предусматривает прокладку по воздуху без использования дополнительных несущих тросов.

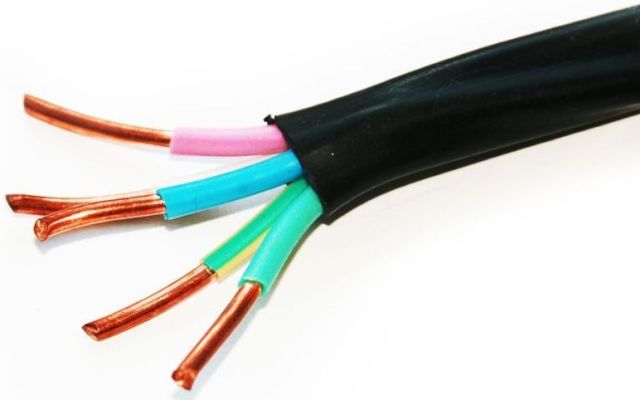

Однако большая часть электропроводки в современных дачных домиках медная, значит, будем и на воздушной линии использовать медный проводник. У него есть несколько преимуществ:
Удобнее соединять. Медь лучше переносит соединения из-за того, что плотнее алюминия и меньше подвержена деформациям в результате скручивания и использования клеммников.
Медные жилы в сравнении с алюминиевыми такого же сечения выдерживает в 1.5 раза больший ток.
Может показаться, что это несущественное преимущество, потому как никто не мешает купить толстые алюминиевые кабели или провода. Однако учтите, что при прокладке линии в гараж или сарай, где вы собираетесь подключать мощные приборы, например, сварочный аппарат, придется прокладывать алюминиевый кабель 6-10 кв. мм, в зависимости от нагрузки, в то время как при использовании меди вам хватит 2.5-4 кв.мм.
При этом нужно помнить, что чем толще кабель, тем более весомые проблемы могут возникнуть при его соединении или зажимании в клеммниках автоматов и других приборов. Поэтому рационально использовать популярный в настоящее время кабель ВВГ-нг-LS.

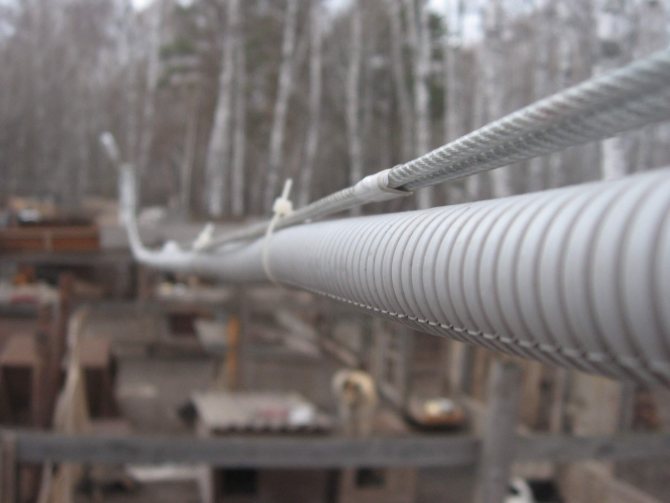

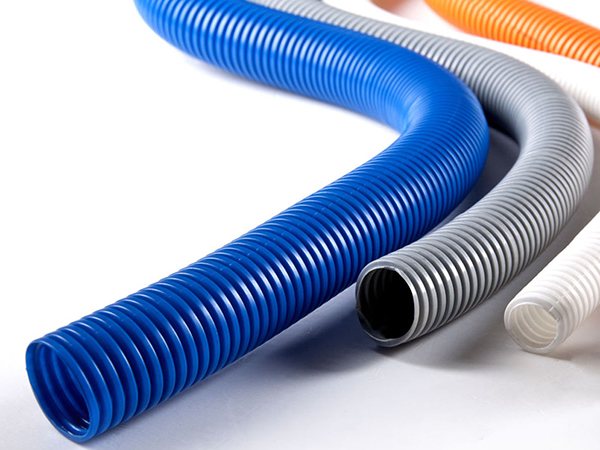

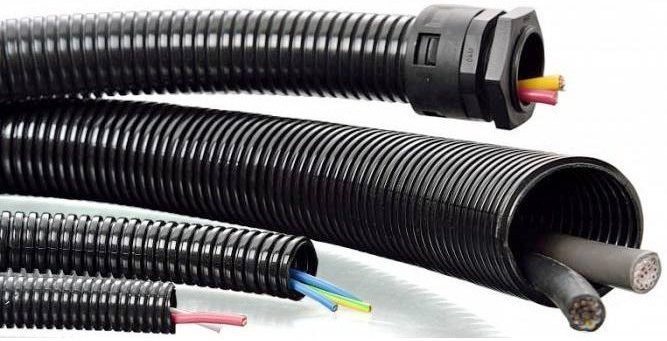

Для защиты кабеля от воздействия ультрафиолета необходимо использовать гофру. Если этого не сделать – то заявленный производителем срок службы изделия сократится в разы. Поэтому вполне допустима прокладка «времянок» и линий для стройки и без защиты.
При использовании распространенной серой ПВХ-гофры нужно учесть то, что она не устойчива к ультрафиолету и морозу, при её использовании на улице она потрескается. Но есть другой вид гофры – полиэтиленовая или ПНД-гофра. Обычно продаётся черного или синего цвета.
Подробнее мы рассматривали свойства, и особенности монтажа гофрированных труб для электропроводки описывали в статье Ошибки при монтаже проводки в гофре
При выборе диаметра гофро-трубы для кабеля нужно учитывать диаметр кабеля и самой гофры. Согласно ПУЭ 2.1.61 при прокладке проводки в трубах заполнение трубы должно быть не более чем на 35% сечения в свету.
Как выбрать правильный диаметр гофры?
Допустим мы собрались прокладывать кабель ВВГ-нг-LS, наружный диаметр кабеля – 11,2 кв. мм, в ПНД-гофре 40мм – это наружный диаметр, а внутренний диаметр – 31.5.
Посчитаем площадь гофры:
Sгофры=(3.14*31.5 2 )/4=778,9 кв. мм
Так как она может быть заполнена на 35%, общая площадь сечения кабелей должна быть не более:
Площадь поперечного сечения кабеля равна:
Sкабеля=(3.14*11,2 2 )/4=98,5 кв. мм
Тогда можно проложить кабелей не более чем:
То есть такой гофры хватит для двух кабелей такого сечения. Важно соблюдать требования ПУЭ.
Прокладка кабеля на тросу
Самый простой способ проложить кабель по воздуху на даче – использовать трос. Современный ассортимент хозяйственных магазинов позволяет выбрать разные металлические тросы, например стальные оцинкованные. Подойдет трос диаметром 4-5 мм. Он будет выполнять несущую функцию.
Трос натягивают с помощью крюков, талрепов, полиспаст или других изделий для натяжки тросов и канатов, также можно использовать натяжные зажимы для СИП, хоть и в статье речь идет о прокладке медного кабеля по воздуху, но это изделие также подойдет.
Область применения технологии
Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.
В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.
Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:
- мастерской;
- летней кухне;
- беседке с мангалом;
- курятнику;
- бане и другим возможным сооружениям во дворе частного домовладения.
Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.
Самодельный подвес
Специальные подвесы продаются в строительном магазине. Если объем работ небольшой, сделать данную конструкцию можно самостоятельно. Для сборки крепежа:
- круглогубцы и кусачки;
- стальная оцинкованная мягкая проволока;
- стержень, чей диаметр должен быть больше прокладываемого кабеля.
Проволоку с помощью кусачек нарезают на отрезки длинной от 25 и до 30 см. В середине каждой заготовки, используя круглогубцы, делают воздушную петлю. Она должна соответствовать диаметру прокладываемого троса, который затем продевают в них. Проволоку начинают наматывать на стержень, формируя части для поддержания кабеля. Сначала наматывают один, а потом другой свободный конец. Шаг спирали должен равняться примерно 2 сантиметрам. Такие несложные манипуляции позволяют получить самодельный навес. Прокладка кабеля по тросу осуществляется в определенном порядке. Трос закрепляют на одном строении. На него с шагом 60-80 см надевают подвесы, в которые продевают кабель. Далее, трос с кабелем закрепляют на другом здании. Аналогичного порядка придерживаются и при монтаже внутри помещения.
Предварительные мероприятия перед монтажом
На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:
- Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.
∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.
- Определяем максимально возможный ток в цепи
I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.
U – напряжение сети.

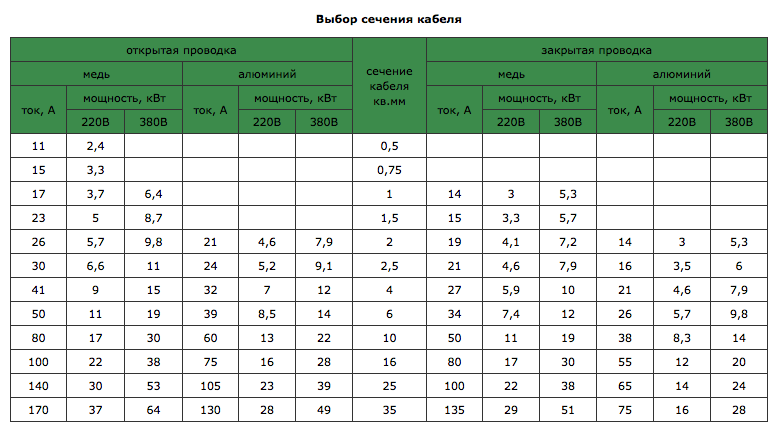

- Для определения сечения проводов в кабеле используем таблицу
В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

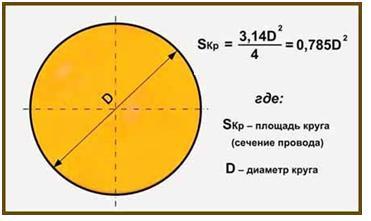

Формула расчета сечения провода
Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.
Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.
Выбор диаметра и материала троса
Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.
Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.
Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.
Совет №2 Воспользуйтесь калькулятором на этом сайтеhttps://kabelves.ru/
При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:
- АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
- АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.
Подготовительные работы к тросовому монтажу
Чтобы провести работы качественно, необходимо верно рассчитать сечение кабеля. Этот параметр находится в прямой зависимости от суммарной мощности подключаемых электроприборов. Следующим этапом измеряют расстояние между автоматом и распределительным щитком. Обязательно учитывают все подъемы и повороты. Когда проведены все необходимые расчеты, выбирают трос. Он должен выдерживать нагрузку, оказываемую прокладываемым кабелем на всей протяженности маршрута. Чтобы исключить вероятность обрыва при наружном монтаже, прочность троса и подвесных элементов высчитывают по трехкратному весу кабеля. Чаще всего берут оцинкованный трос с диаметром от 4,5 и до 6,7 миллиметров. Струнный способ предполагает использование оцинкованной стальной проволоки либо горячекатаную покрытую лаком с толщиной от 0,5 см.

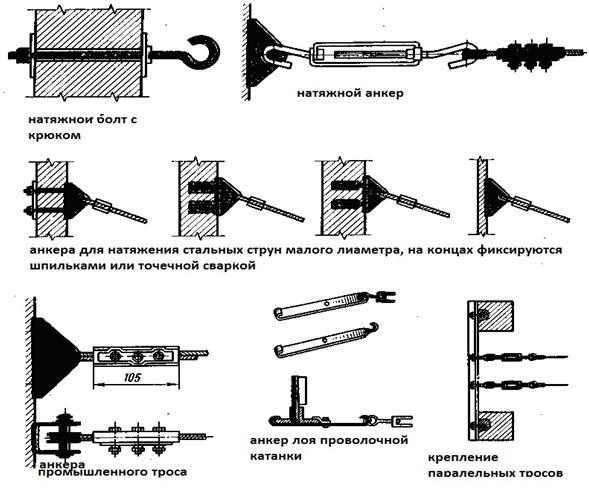

Опорные и натяжные элементы тросовой проводки
Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:
- Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.
- Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
- Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
- Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.
Виды концевых крепежных элементов
Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.
Способ прокладки
Первым делом требуется установить на необходимом участке крепежные изделия (анкеры) и другие детали для прокладки троса.В основном рабочие используют металлические пластины, которые соединены друг с другом специальными шпильками.
Внизу к ним приварены колечки для прокладки троса. Для того чтобы крепление не оборвалось, а вес равномерно распределялся по стене, делается натяжение крепежных элементов.
Затем необходимо прикрепить с одной стороны трос, используя особые петельные зажимы. С противоположной стороны нужно натянуть его с большой силой, и специальными механическими устройствами (муфтами) придать ему вид струны.
Дистанция от земли обязана быть не меньше 2,5 метров над пешеходной зоной, и не меньше 5 метров над проезжей частью, если таковая имеется. Все стандарты прокладки воздушной электрификации показаны на картинке внизу.
После того, как трос приобрел вид натянутой струны, следует привязать кабеля специальным бандажом. Для этого вы можете использовать пластиковые хомуты или проволоку из железа. Подвязывая кабель, соблюдайте дистанцию между узлами около 60 — 100 см.

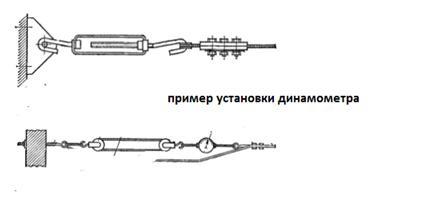

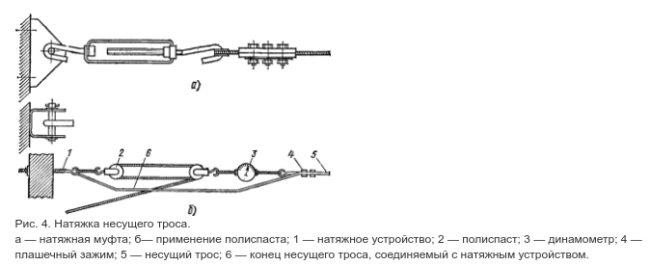

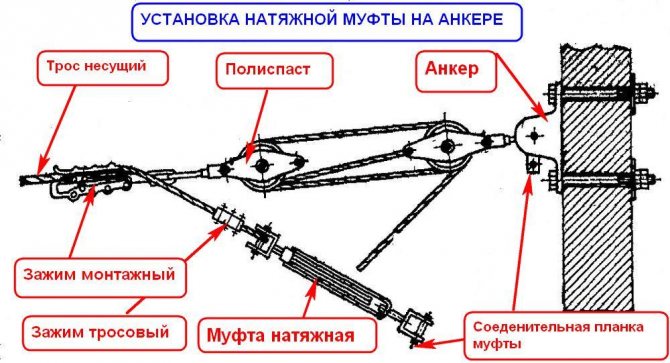

Установка и натяжка троса
После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.
Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.
После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.
Как правильно закрепить трос?
Основа должна быть прочной и надежной, хорошо закрепленной. Монтаж кабеля с тросом проводят посредством анкерных крепежей. Они фиксируются с двух сторон стены или другой основы с помощью болтов либо шпилек. Это позволяет равномерно распределить нагрузку и исключить возможность выпадения крепежных элементов из стены. Расстояние между анкерами, которые расположены в непосредственной близости друг от друга, должно быть меньше 100 метров. Чтобы обеспечить большую надежность крепления, каждые 30-40 сантиметров монтируют дополнительные анкера. Между тросовыми подвесами шаг составляет от 70 и до 90 сантиметров. Конструкцией предусмотрен специальный петлевой зажим и винтовая муфта, ручная лебедка либо полиспаст. Они располагаются на противоположных сторонах. Наличие данных элементов позволяет поднимать и натягивать трос, а также менять его прочность и устойчивость. Его заземляют. Ни в коем случае нельзя использовать его в качестве заземления. Степень натяжения не должна быть максимальной. Трос не должен провисать. Чересчур усердствовать при натягивании троса тоже нельзя. Перенапряжение, возникающее при воздействие низких температур, может привести к том, что он лопнет.
Элементы крепления кабеля к тросу
Для надежной фиксации кабеля с тросом есть несколько приспособлений:
Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;
Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.
Пластиковая затяжка для крепления кабеля.
Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.
Металлические зажимные пластины с петлями для кабеля и растяжки
Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.
Можно ли заменить трос канатом?
Нередко некоторые решают использовать не трос, а канат. Делать такую замену нельзя, поскольку он не обладает требуемыми свойствами. Тканевые волокна легко разрушаются под воздействием внешних негативных факторов. Канат легко растягивается, перетирается и даже рвется. Потеря прочности чревата провисанием. Если провод оборвется, это создаст опасную ситуацию, когда электрический ток может убить находящегося рядом человека.
ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕРм 08-02-149-01
| Наименование | Единица измерения |
| Кабель до 35 кВ, подвешиваемый на тросе, масса 1 м кабеля: до 1 кг | 100 м кабеля |
| Состав работ | |
| 01. Установка и снятие лебедки. 02. Установка и снятие барабана. 03. Установка и снятие роликов. 04. Монтаж и демонтаж переговорной связи. 05. Прокладка троса и кабеля. 06. Проверка состояния изоляции кабеля до и после прокладки. 07. Маркировка. |
Расценка не содержит накладных расходов и сметной прибыли, соответственно указаны прямые затраты работы на период 2000 года
(цены Московской области), которые рассчитаны опираясь на нормативы
2009 года
. Для дальнейших расчётов, данную стоимость необходимо умножать на индекс перехода в текущие цены.
Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1
| Всего (руб.) | Оплата труда рабочих | Эксплуатация машин | Оплата труда машинистов | Стоимость материалов | Трудозатраты (чел.-ч) |
| 3975,25 | 164,5 | 2360,25 | 216,68 | 1450,5 | 17,1 |
ВСЕГО ПО РАСЦЕНКЕ: 3 975,25 Руб.
Посмотрите стоимость этого норматива в текущих ценах открыть страницу
Посмотрите ресурсную часть расценки в нормативе ГЭСНм 08-02-149-01
При использовании в смете, расценка требует индексации для перевода в текущие цены. Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года
в ценах
2000 года
.
Распределительные коробки и осветительные устройства для крепления на трос
Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все фиксируется отгибающимися элементами.
Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний, показанный на рисунке.
- Трос;
- Пластина;
- Кабель;
- Распределительная коробка;
- Плафон с патроном для лампы.
Часто задаваемые вопросы электриков
Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?
Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.
Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?
В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.
Вопрос №3. Можно использовать трос в качестве нулевого провода?
Да, при условии, что он имеет надежное заземление.
Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?
Организация процесса прокладки
Первым делом необходимо разобраться с кабелем и диаметром его сечения. Если вы не знаете, как правильно выбрать сечение у проводов, рекомендуем ознакомиться с данной статьей на нашем сайте.
Когда кабель выбран, замеряйте дистанцию всего пути, на котором вы планируете протянуть трос (от здания до распределительного щитка).Когда вы будете подбирать трос, очень важно обращать внимание на его вес и прочность.
Это связано с тем, что при недоброжелательной погодной ситуации, тросы могут пострадать от ветра, снега или дождя. Из-за чего дом будет обесточен.

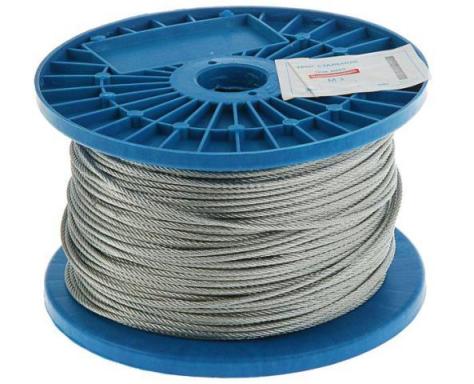

Специалисты рекомендуют выбирать трос, изготовленный из стали и покрытый цинком, сечением около 5-7 мм.
Если же квадратура вашего участка небольшая, соответственно и длина провода невелика, вы можете применить так называемую струнную проводку. В этом случае натягивается тонкая стальная проволока, со специальной защитной оболочкой, диаметром 5-10 мм.
Общий принцип электропитания частного дома
От трансформаторной подстанции или общественного понижающего трансформатора электропитание по проводам воздушной линии (ВЛ) распределяется по поселку, где стоит ваш частный дом. От воздушной линии делается ответвление (ввод) к частному дому.
Отвлетвление к дому можно сделать по воздуху, так называемая, «воздушка» или по траншее в земле. Выбор типа ответвления электропитания к дому зависит от геодезии местности, удаленности дома от распределительных линий ВЛ., от наличия лесопосадок вокруг дома, от прохождения рядом с домом трасс подземных коммуникаций и т.д. Но какой бы вид ответвления электропитания к дому вы не выбрали, предстоит сделать подключение кабеля (поводов) ответвления к проводам воздушной линии (ВЛ). Разберем это подробнее.
Важно! Подключение ответвления электропитания к частному дому от ВЛ должны делать специалисты энергоснабжающей организации. Однако, понимать, что вам предлагают рачительному хозяину не помешает.
Какие кабели использовать
Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

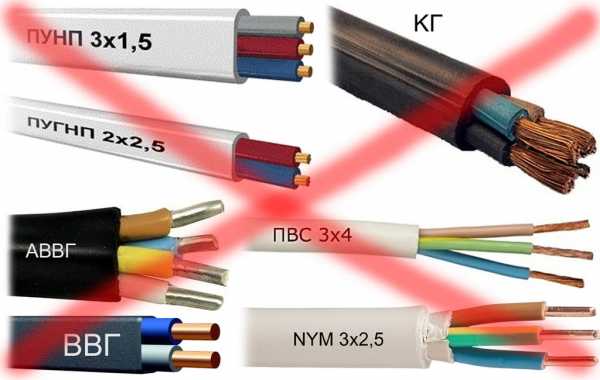

Не предназначенные для подземной укладки кабели лучше не использовать
Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.
Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.
Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д.

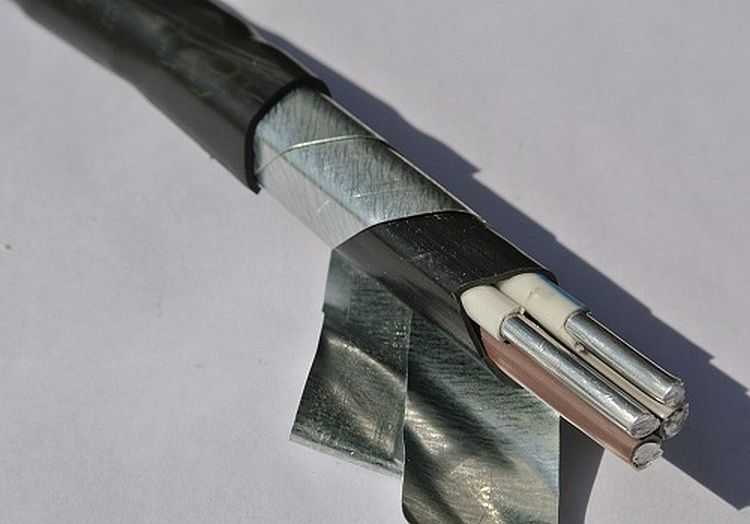

Бронированный кабель имеет три оболочки, обычный — одну
В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

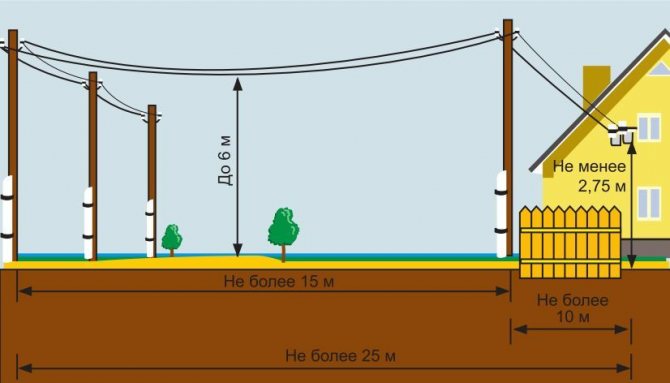

Подключение воздушного ответвления электропитания к частному дому
Воздушное ответвление электропитания к дому осуществляется изолированными проводами СИП или электрическими кабелями ВВГнг, АВВГ др. на несущем тросе.

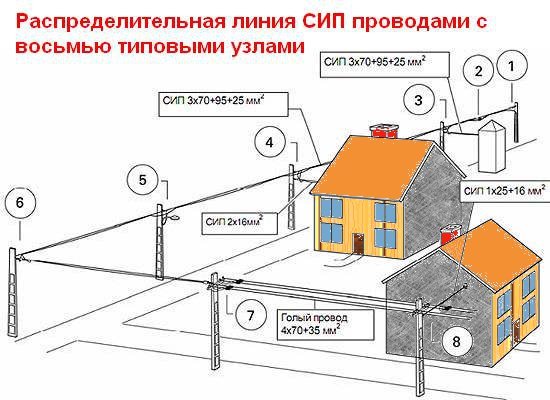

Воздушные распределительные линии могут быть выполнены неизолированными проводами 4×70+35 мм2 (обозначается ВЛ) или изолированными проводами СИП 3×70+95+25 мм2 (обозначается ВЛИ).
Подключение ответвления по воздушной линии должно осуществляться на ближайшей к дому опоре воздушной линии. Если ближайшая опора от дома находится на расстоянии больше 25 метров, то нужно установить свою дополнительную опору на расстоянии не более 15 метров от ВЛ и не более 10 метров от дома.
Если воздушная линия проложена на изоляторах, соединение и ответвление проводов нужно выполнять непосредственно у изоляторов или на них. Подключение ответвления самонесущими проводами СИП и электрокабелями на несущем тросе немного отличаются.
Крепление проводов СИП к дому

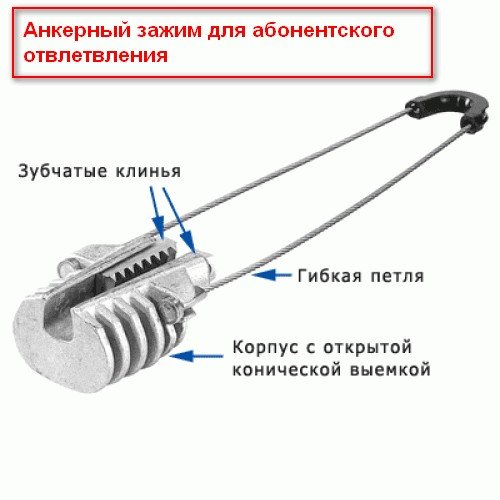

Для крепления проводов к несущим конструкциям (стенам, столбам) осуществляется анкерными креплениями или натяжными зажимами. (Смотри фото)
По сути это зажим для провода, с петлей для крепления к крюку. Крюк крепится к стене дома или к столбу опоры. Весь процесс подключения ответвления к дому по воздушной линии можно описать так.
- Два крюка или анкерные кронштейны крепятся:один к стене дома и второй к столбу опоры.
- При помощи натяжного зажима провода закрепляются к крюку на стене дома.
- При помощи роликового полиспаст(роликового блока) провод СИП натягивается между домом и опорой до нужного натяжения.
- Конец провода крепится в анкерном (натяжном) зажиме с петлей.
- Петля надевается на крюк, установленный на опоре. Вместо крюка может быть применен анкерный кронштейн.
Важно! Крюки для крепления анкерных зажимов должны быть закреплены в основной конструкции дома, а не в обшивки или штукатурке.

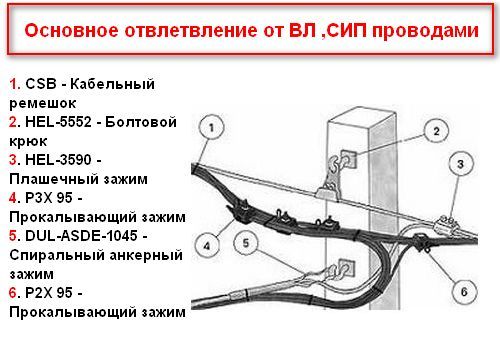

Подключение провода СИП к изолированным проводам воздушной линии (ВЛИ)
Для подключения провода СИП к изолированным проводам воздушной распределительной линии (ВЛИ) понадобиться специальный прокалывающий отвлетвительный зажим для подсоединения провода СИП к изолированным проводам. Прокалывающий зажим не требует зачистки изоляции проводов ВЛ. С помощью такого зажима провода СИП легко подсоединяются к ВЛ.

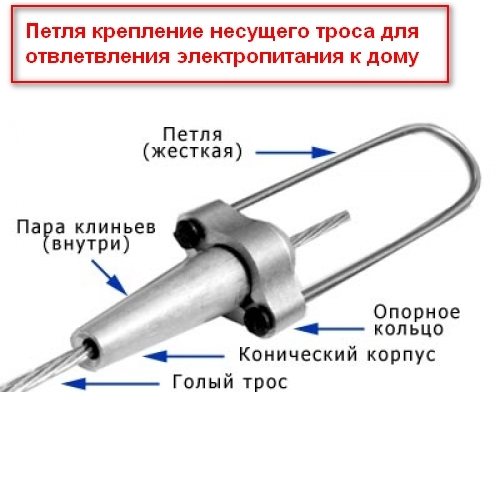

Подключение ответвления к дому кабелями на несущем тросе
Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).
Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.
Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.
Рекомендация из практики
При использовании вязальной проволоки нужно предотвратить врезание жилы в изоляцию, для этого делается прокладка между бандажом и проводом из изоляционного материала. Площадь намотки бандажа должна быть максимально распределена путем укладки 7-10 витков бандажа. При использовании пластиковых хомутов, уточните их эксплуатационные данные. В противном случае зимой в мороз или очень горячее лето, обнаружите рассыпавшиеся хомуты.
При наружной прокладке кабеля по тросу необходимо также защитить линию от воздействия среды на изоляцию, поэтому рекомендуется протянуть ее в гофре, как показано на фото ниже. Это снизит потом затраты на эксплуатацию и восстановление тросовой проводки.
При небольшой протяженности пролета или отсутствии возможности крепления к тросу кабеля на месте установки, существует возможность сборки подвеса на земле. Уже подготовленную конструкцию можно натянуть и прикрепить.
Следуя нашей инструкции вы сможете самостоятельно провести электропроводку к отдельно стоящим строениям на даче. Также рекомендуем просмотреть полезное видео, в котором показывается, как сделать петлю на тросе своими руками:
Вот и все, что хотелось рассказать вам о том, как выполнить монтаж тросовой электропроводки своими руками. Как вы видите, прокладка кабеля по тросу является достаточно трудоемким мероприятием, однако все же под силу домашнему мастеру!
Будет интересно прочитать:
Проведение электрической части в земле — затратное и хлопотное мероприятие. На участке предварительно прокапывают траншеи, приобретают специальные кабели. Дороговизна и трудоемкость заставляет искать более простые решения. Проще и дешевле обходится воздушное крепление, в особенности струнное, когда осуществляет крепление троса к кабелю. Оно позволяет снизить затраты на материалах, технике, а также привлечении рабочей силы. Существенным ограничением применения технологии может стать лишь протяженность и большие растения между объектами. Когда строения расположены рядом, лучшим решением является монтаж тросовой электропроводки. На складах, цехах и в других производственных помещениях он просто незаменим. Главное, правильно и надежно закрепить элементы. Иначе это чревато обрывом кабеля и соответствующими негативными последствиями.

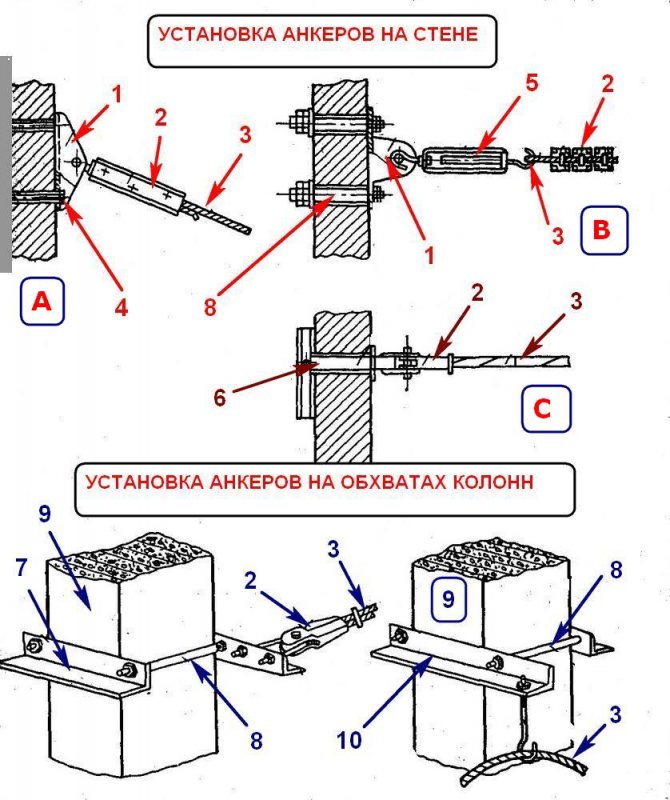

Крепление анкеров к стене дома и к столбу
В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.
Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.
Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).
Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)
Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

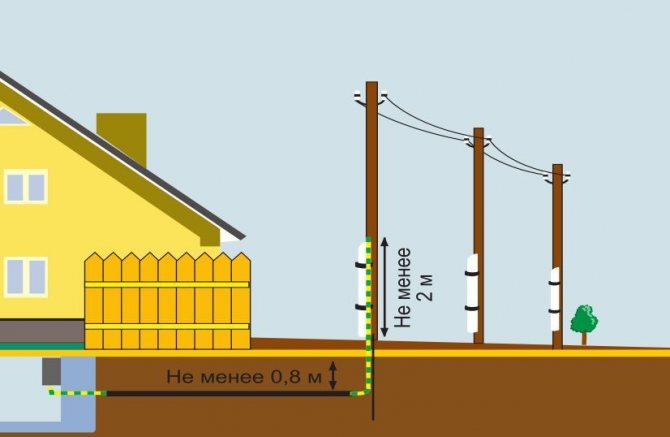

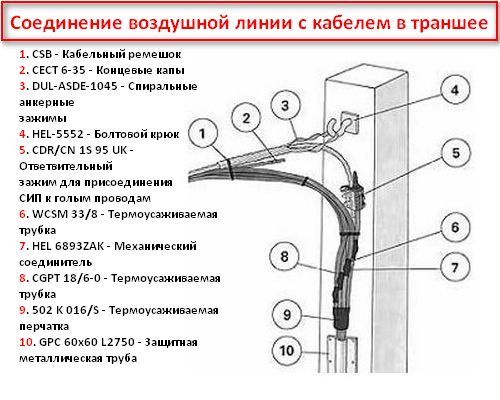

Подключение ответвления к дому кабеля, спускающегося в траншею по опоре
При спуске кабеля ответвления в траншею, идущую к дому, нужно защитить кабель на опоре металлической трубой или металлическим кожухом. От земли защита кабеля должна заканчиваться на высоте не ниже 2 метров.
Соединение кабеля ответвления с распределительными проводами ВЛ нужно сделать делать пайкой, применяя для изоляции термоусаживающие трубки, а место снятия изоляции защитить специальной термоусаживающей перчаткой.
Иногда приходится делать поворот при ответвлении электропитания к дому. Ниже на рисунке показано поворотное соединение проводов СИП или кабеля на несущем тросе.
| 1 – анкер натяжения; |
| 1 – анкер натяжения; |
