Подключение двухтарифного электросчетчика

Как известно, ночная потребность в электроэнергии намного меньше дневной, в то время как электростанции вырабатывают примерно одинаковую мощность в течение всего времени суток. Чтобы ликвидировать эти структурные различия, применяется перевод предприятий на преимущественное использование ночных смен, однако полностью это проблему не решает.

С этой целью электроэнергия для населения и коммерческих организаций также была существенно удешевлена в ночное время, что позволило внести небольшой вклад в перераспределение потребления. Однако чтобы добиться такого уменьшения расходов, необходимо выполнить подключение двухтарифного электросчетчика. Оно активно проводится не только для жилых квартир, но и для таких установок, как электроснабжение ресторана, функционирующих преимущественно в ночное время суток.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

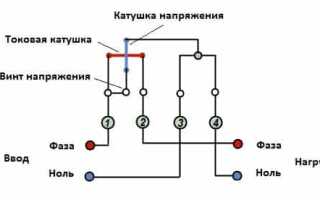

Подключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

  1. Вход фазного провода.
  2. Выход фазного провода.
  3. Вход нулевого провода.
  4. Выход нулевого провода.

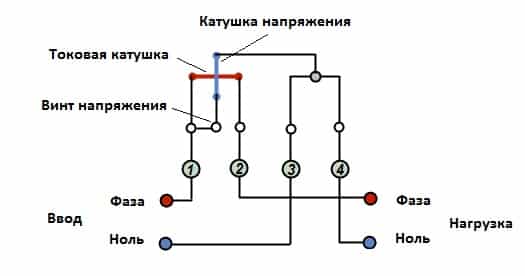

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

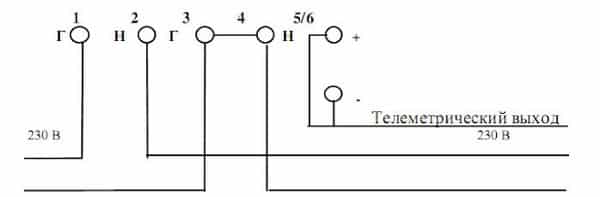

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Виды счетчиков и их ключевые особенности

На рынке представлены счетчики двух основных разновидностей: индукционные и электронные. Они различаются по механизму действия и точности измерений.

Индукционные модели стремительно вытесняются с рынка. Этому активно содействует правительство. Главный недостаток приборов данной категории в том, что их очень просто «обмануть», чем с удовольствием пользуются недобросовестные потребители.

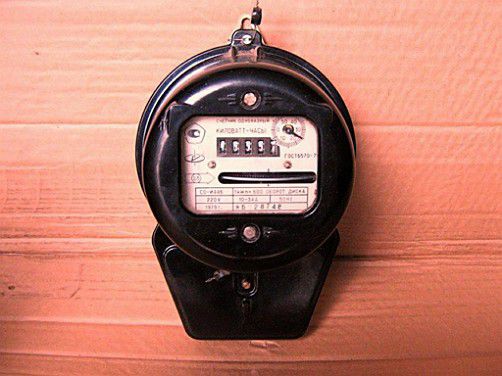

Индукционные счетчики

Электронные же счетчики более универсальные, компактные и точные. Дополнительным преимуществом современных моделей является возможность их настройки на работу в многотарифном режиме. Этот момент в особенности актуален для потребителей, проживающих в регионах с различными тарифами на электроэнергию в дневное и ночное время суток.

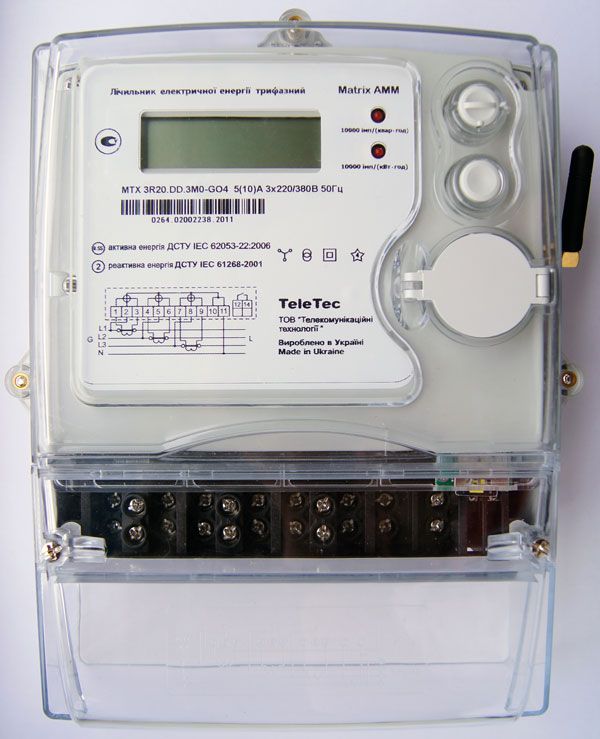

Электронный счетчик электроэнергии трехфазный MTX3 с GSM

Таким образом, выбирая вид счетчика для самостоятельной установки, настоятельно рекомендуется отдавать предпочтение современным электронным моделям.

Дополнительно счетчики классифицируются по таким показателям как класс точности и номинальный ток. Чем меньше цифра класса счетчика, тем точнее он работает.

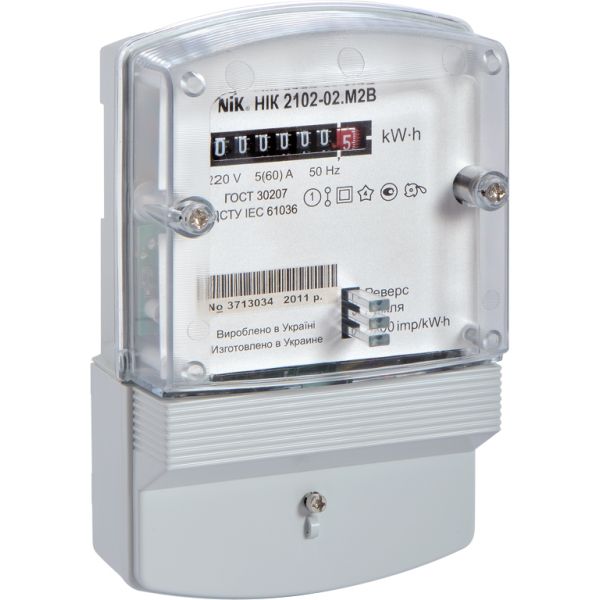

Счетчик НИК НИК 2102

Требуемый номинальный ток определяется в индивидуальном порядке. Для расчета уточните в местном представительстве энергосбыта допустимый показатель активной мощности, установленный на одного потребителя. Это число нужно разделить на 220В либо же на 380В в зависимости от напряжения вашей электросети.

Для пользователей, подключенных к трехфазной сети, обычно устанавливается более высокий порог активной мощности, однако использовать трехфазное подключение в быту не совсем целесообразно.

Важно! В случае подключения счетчика к зданиям, для которых расчетное значение тока превышает 100 А, дополнительно устанавливаются трансформаторы тока. Напрямую «врезать» измерительный прибор в подобных условиях не получится.

В таких ситуациях важно учитывать, что включение в схему промежуточных элементов способно негативным образом отразиться на точности учета, поэтому к планированию трансформаторной схемы нужно подойти со знанием. Для этого лучше обратиться к квалифицированному специалисту.

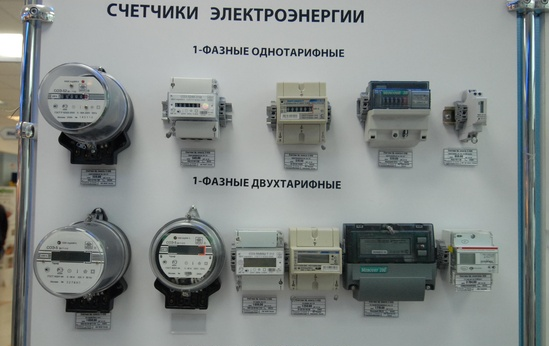

Счетчики электроэнергии

При выборе счетчика обязательно обращаем внимание на целостность пломбы и давность ее установки. Пломбу вы найдете на винтах кожуха счетчика. Максимально допустимый срок давности установки пломбы для однофазных приборов составляет 12 месяцев, для трехфазных – 24 месяца.

Цены на счетчики электроэнергии

Счетчики электроэнергии

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения. Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Какие еще действия нужны при подключении двухтарифного электросчетчика?

Перед тем, как вводить в эксплуатацию учетное приспособление, вам стоит вызвать специалиста той же снабжающей организации, которая осуществляла монтаж сетей электроснабжения в доме или на участке. Он должен осуществить программирование счетчика, а также опломбировать его корпус, чтобы исключить вмешательство в его внутреннее устройство.

Если с момента производства устройства прошло свыше 1 года, вам необходимо осуществить поверку электросчетчика, которая также выполняется специалистами снабжающего предприятия. Кроме того, механические счетчики проходят поверку через каждые 8 лет эксплуатации, а электронные – через каждые 16 лет соответственно.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Изучаем схему подключения счетчика

Схема подключения электросчетчика (однофазного и трехфазного)

Рассматривать сложные варианты подключения мы не будем – оставим их профессионалам, т.к. без соответствующих навыков самостоятельно справиться с такой работой вряд ли получится.

Схема подключения электросчетчика прямого включения

Самый простой вариант – однофазное подключение. Оно выполняется с использованием максимум 6 кабелей и нагрузки. Провода заземления, фазы и нуля подключаются на вход учетного прибора. Аналогичные провода подсоединяются к его выходу.

Перед счетчиком устанавливается автоматический выключатель. Это делается для большей безопасности и удобства эксплуатации. Небольшой прибор будет самостоятельно отключать дом или квартиру от электроснабжения при возникновении любого рода опасных ситуаций.

Чтобы избежать проблем со службой энергосбыта, обязательно пломбируем выключатель. Для этого используем элементарный комплект, состоящий из крепежной DIN-рейки, пломбы и коробочки из пластика.

Конструкция типичного электросчетчика включает в себя шину. Это изделие выполнено в виде медной планки. Для ее крепления используются диэлектрические зажимы. По длине шины сделан ряд отверстий для подвода электрических кабелей и их последующего крепления. Данный метод подключения актуален при необходимости объединения нескольких отдельных проводов в один кабель.

Установка счетчика: основные правила и требования

Установку электросчетчика выполняем с обязательным соблюдением утвержденных правил. В первую очередь, изучаем требования техники безопасности по эксплуатации электрооборудования любого типа и назначения.

  1. Счетчик устанавливаем при температуре не ниже +5 градусов. Учетное оборудование, как и любая другая электроника, плохо переносит воздействие холода.
  2. При установке счетчика на улице сооружаем для него герметичный подогреваемый шкаф. Все необходимые для этого материалы и приспособления продаются в специализированных магазинах.
  3. Электросчетчик крепим на высоте в пределах 1-1,7 м над основанием. При более низком размещении прибора вам будет попросту неудобно смотреть показания.

Со всеми остальными рекомендациями и правилами вас ознакомит представитель службы энергонадзора в момент заключения договора и получения прочих необходимых документов.
