Провода самонесущие изолированные СИП-1, СИП-2, СИП-3, СИП-4

В этой статье вы сможете узнать все технические характеристики самонесущего изолированного провода (СИП-2), а также ознакомиться с деталями, необходимыми для его монтажа.

Самонесущий изолированный провод (СИП) применяется в основном для подачи к потребителям электроэнергии, вырабатываемой подстанциями 10/0,4 кВ. Свою историю он ведет из далеких 60-х годов прошедшего столетия, когда задумались о необходимости создания альтернативы проводам без изоляции (провод АС и ).

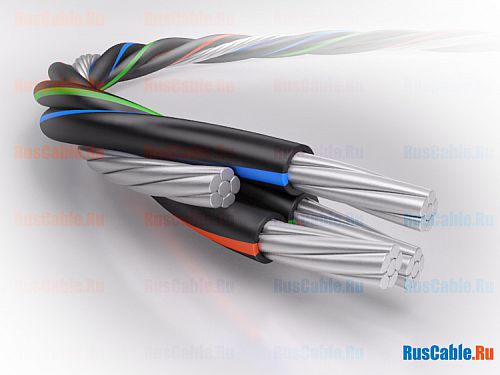

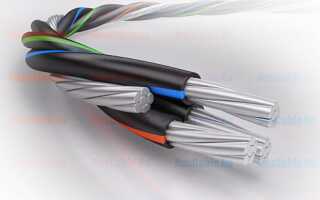

Провод самонесущий изолированный

В группах

Провода изолированные — Провода изолированные для воздушных линий — СИП производства ОАО «Камкабель»

на RusCable.Ru: — все марки ООО «Камский кабель» — страница ООО «Камский кабель»

Общая информация от RusCable.Ru

по марке СИП-2

СИП-2 от других производителей

Сарансккабель
Томсккабель

«МОСКАБЕЛЬМЕТ»

«Кабельный

ТУ 16.К71-268-98

Арматура для СИП-2

1. Несущую нейтраль зажимают в анкерные клиновые зажимы (изоляция не снимается). При монтаже кабель располагается внутри зажима, сделанного из сплава алюминия, и фиксируется пластиковыми клиньями (рис. А). Типы зажимов: РА-1000, РА-1500, РА-2000.

2. Сборные поддерживающие зажимы PS-16/95 и комлект промежуточной подвески ES-1500, материалом для которых служит устойчивая к воздействиям атмосферы пластмасса, предназначены для подвешивания проводов на угловых и промежуточных опорах (рис. Б). Вместе со стальными оцинкованными кронштейнами они формируют поддерживающие узлы.

3. Соединительные зажимы марки MJPT и MJPT-N (для нейтрали).

Область применения

Самонесущие изолированные провода (СИП) предназначены для применения в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах или фасадах зданий и сооружений.

Климатическое исполнение — УХЛ, категории размещения — 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.

В результате обобщения отечественного опыта строительства и эксплуатации в ряде регионов страны воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами выявилось техническое и экономическое преимущество этих линий по сравнению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.

На основании положительного опыта применения энергосистемами самонесущих изолированных проводов, был издан директивный документ РАО «ЕЭС России» №ОБ-5145 от 26.06.2000 «О применении самонесущих изолированных проводов при строительстве и реконструкции».

Сопротивление провода СИП больше чем у обычного, это правда?

Самонесущий изолированный провод «СИП» — это многожильный провод

для воздушных линий электропередачи, содержащий изолированные жилы и несущий элемент, предназначенный для крепления или подвески провода. Они используются в основном для внутренних сетей.

Чтобы сравнивать сопротивление, нам понадобятся данные из нескольких нижеприведенных таблиц.

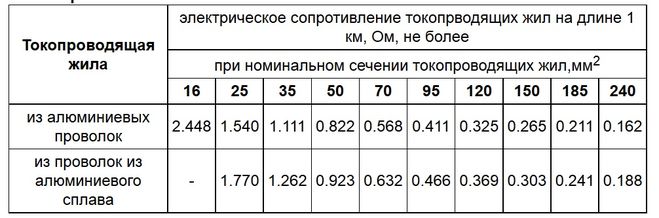

Таблица 1. Активное сопротивление токопроводящих жил изолированных проводов марок СИП-1, СИП-2, СИП-4 при 90 градусах C.

Сопротивление проводов 2

Таблица 2. Индуктивное сопротивление токопроводящих жил изолированных проводов марок СИП-1, СИП-2, СИП-4.

Сопротивление индуктивное 2.

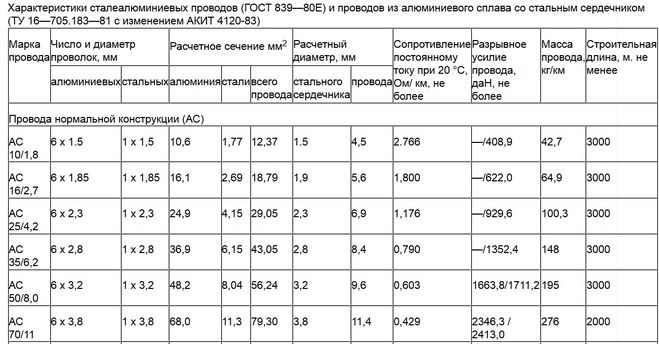

Таблица 3. Характеристики токопроводящих жил сталеалюминиевых проводов и проводов из алюминиевого сплава со стальным сердечником.

Характеристики провода АС.

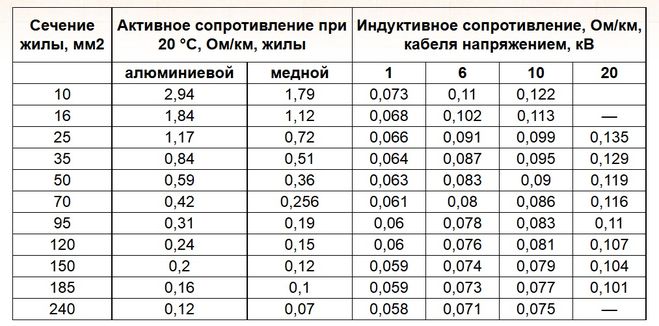

Таблица 4. Активное и реактивное сопротивление токопроводящих жил проводов, используемых в кабелях.

Сопротивление проводов.

Для сравнительного анализа возьмем алюминиевые провода марок СИП4 4х16 и АС 16/2,7. Оба провода имеют одинаковое полезное сечение 16 квадратов (кв. мм.).

-Самонесущий изолированный провод марки СИП4 4х16 как правило применяется для монтажа воздушных линий силовых и осветительных электрических сетей, рассчитанных на напряжение до 1кВ. и используется для передачи и распределения электрической энергии.

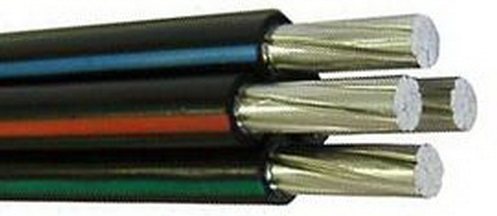

СИП4 4х16.

В таких проводах исключена возможность происхождения короткого замыкания, что обеспечивает им бесперебойное питание и высокую надежность. Благодаря этому также сокращаются расходы на возможные аварийные работы по восстановлению линий электропередачи. Исключена возможность образования льда на проводах.

-Провод для воздушных линий электропередач марки АС — это многожильный алюминиевый провод с сердечником из оцинкованных стальных проволок.

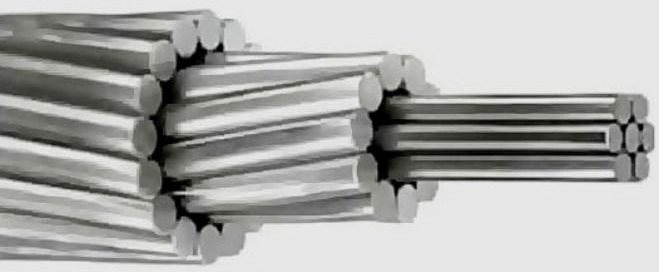

Провод АС.

Получил наибольшее распространение. Встречается устаревшее обозначение: провод марки АС с отношением алюминий/сталь — около 6, например — АС400 = АС400/64.

Активное сопротивление токопроводящей жилы провода СИП4 4х16 составляет 2,448 Ом на 1 км. длины провода (Таблица 1).

Активное сопротивление токопроводящей жилы провода АС 16/2,7 составляет 1,8 Ом на 1 км. длины провода (Таблица 3).

Сопротивление токопроводящих жил проводов СИП больше, чем проводов АС 16/2,7.

Сравним индуктивное сопротивление провода СИП4 4х16 (Таблица 2) — 0,0821 Ом/км., и провода с сечением жилы 16 квадратов, используемых в кабелях (Таблица 4) — 0,068 Ом/км.

Сопротивление провода СИП больше чем у обычного

Сопротивление проводника определяется по формуле:

Разное сопротивление проводников при постоянной длине L и сечении S зависит от удельного сопротивления проводника p.

А удельное сопротивление проводника p, руководствуясь

базовым понятием электротехнического материаловедения, определяется свойствами материала проводника вне зависимости от его длины и формы вообще.

Удельное сопротивление p химически чистого алюминия составляет 0,028. Его изменение зависит от наличия примесей в алюминии.

Для электротехнических целей используют алюминий, содержащий не более 0.5% примесей, марки А1. Добавки Ni, Si, Zn или Fe при содержании их 0.5% снижают электропроводность алюминия на 2-3%. Примеси Cu, Ag и Mg, при том же массовом содержании снижают электропроводность алюминия на 5-10%. Очень сильно снижают электропроводность алюминия Ti и Mn.

Получается, что технология производства алюминия для проводов СИП отличается от проводов марки АС и обычных проводов для кабелей.

Незначительное увеличение сопротивления токопроводящих жил проводов СИП объяснятся тем, что улучшились другие эксплуатационные характеристики данных проводов.

Самонесущие изолированные провода а системах электроснабжения России применяются уже более 10 лет и протяженность распределительных сетей с применением СИП составляет тысячи километров. Накопленный за эти годы опыт эксплуатации показывает бесспорные преимущества изолированных проводов перед неизолированными марки А и АС.

Успехов Вам! Да прибудет с Вами умение!

Преимущества СИП

  • При равнозначных капиталовложениях, ЛЭП с СИП требуют меньших эксплутационных расходов;
  • Уменьшение ширины вырубаемой просеки при строительстве ЛЭП в лесных массивах;
  • Возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями;
  • Возможность монтажа ЛЭП по фасадам зданий, что может исключить установки части опор, загромождающих тротуары, возможна прокладка полностью или частично скрытой сети, облегчается присоединение ответвлений в здания;
  • Уменьшение безопасных расстояний до зданий и других инженерных сооружений (электрических, телефонных, воздушных линий);
  • Высота над уровнем земли — 4 метра, для неизолированных проводов — 6 метров;
  • Исключена возможность короткого замыкания между проводами фаз или на землю;
  • Исключение опасности возникновения пожаров в случае падения проводов на землю;
  • Высокая безопасность обслуживания — отсутствие риска поражения при касании фазных проводов, находящихся под напряжением;
  • Меньший вес и большая длительность налипания снега, повышенная надежность в зонах интенсивного гололедообразования, уменьшение гололедно-ветровых нагрузок на опоры;
  • Снижение падения напряжения вследствие малого реактивного сопротивления;
  • Сокращение объемов аварийно-восстановительных работ;
  • Простота ремонтов, особенно при работах под напряжением;
  • Снижение вероятности хищения электроэнергии и разрушения ЛЭП;
  • Безопасность работ вблизи ЛЭП.

По требованию заказчика провод марки СИП-2 может поставляться с дополнительными изолированными жилами сечением 16 или 25 мм2 для подключения цепей освещения.

Положительные качества СИП-2

  1. Можно использовать на общих опорах рядом с другими проводами;
  2. Снижение затрат на использование;
  3. В случае непредусмотренных контактов с фазными проводами под напряжением – безопасен;
  4. Линия работает даже в случае схлестывания проводов;
  5. При соприкосновении токонесущего провода и заземленных элементов КЗ исключено;
  6. Простота конструкций, можно увеличить расстояние между опорами;
  7. Сложность самовольного подключения;
  8. Не нужно заменять изоляторы;
  9. Можно производить ремонт, не отключая напряжение линии;
  10. Индуктивное сопротивление ниже в 2,5-3 раза за счет изоляции, в отличии от провода АС.

Технические характеристики

Параметр Значение
Номинальное переменное напряжение частоты 50 Гц, кВ 1,0
Рабочая температура жилы, не более °С 90
Температура жилы в режиме перегрузки в течение 8 часов, не более °С +130
Температура короткого замыкания в течение 5 секунд, не более °С +250
Температура окружающей среды, мин./макс., °С -50/+50
Монтаж при температуре, не ниже °С -20
Срок службы, лет 25
Гарантийный срок эксплуатации, лет 3

Сопротивление токопроводящих жил, не более, Ом/км

сечение, кв.мм фазные несущие
16 1,91
25 1,20 1,38
35 0,868 0,986
50 0,641 0,720
54,6 0,630
70 0,443 0,493
95 0,320 0,363
120 0,253 0,288
150 0,236

Прочность при растяжении несущих жил, не менее, кН

сечение, кв.мм несущие
25 7,4
35 10,3
50 14,2
54,6 16,6
70 20,6
95 27,9
120 35,2
150 43,4

Монтаж СИП

Основу для монтажа провода составляют кронштейны, их крепят к опорам стальной монтажной лентой F207. Вся работа, касающаяся установки, механизирована. Если сечение провода не превышает 50 мм2, то позволительна ручная раскатка СИП. Возле опоры устанавливается барабан с проводом, к его концу прикрепляется канат. Ролики для раскатки размещаются вверху опор. В процессе монтажа они поддерживают СИП, который протягивается канатом. Не допускается укладка провода на землю или соприкосновение с конструкцией (опорами), это может нарушить целостность изоляции! На последних метрах участка нулевую несущую жилу фиксируют зажимом к конечной опоре. Несущую жилу протягивают с помощью лебедки. Усилие контролируется при помощи динамометра. Когда провод отвисится, его нужно проверить на провес, после этого натянуть окончательно. Нулевую жилу закрепляют зажимом на начальном участке, после этого лебедку убирают. Нулевой провод с роликов перекладывают на поддерживающие зажимы. Закончив с этим, можно снимать раскаточные ролики. Далее СИП линию соединяют оголенными концами проводов, применяя опрессовку в гильзе (рис. В).

Самонесущий изолированный провод – один из лучших в своем роде. Он не нуждается в изоляторах или специальных опорах. Но для установки нужны электромонтажники высокой категории, оснащенные полным комплектом всех необходимых инструментов.

Конструктивные и электрические параметры

Количество и сечение жил, шт. х кв.мм Расчетная масса, кг/км Диаметр, мм Допустимая токовая нагрузка, А Односенкундный ток короткого замыкания, кА
с несущей жилой из алюминиевого сплава с алюминиевой несущей жилой, упрочненной стальной проволокой
1х16 + 1х25 135,4 156,7 15,0 105 1,5
2х16 14,0 100 1,5
2х25 17,0 130 2,3
3х16 + 1х25 267,4 288,6 22,0 100 1,5
4х16 + 1х25 333,3 354,6 26,0 100 1,5
4х16 22,0 100 1,5
3х25 + 1х35 393,2 426,4 26,0 130 2,3
4х25 + 1х35 491,7 525,0 26,0 130 2,3
4х25 26,0 130 3,2
3х25 + 1х54,6 26,6 130 2,3
3х35 + 1х50 528,7 571,8 30 160 3,2
3х35 + 1х54,6 28,4 160 3,2
3х50 + 1х50 687,5 730,6 32 195 4,6
3х50 + 1х54,6 32,8 195 4,6
3х50 + 1х70 743,1 805,7 35,0 195 4,6
3х70 + 1х54,6 36 240 6,5
3х70 + 1х70 929,0 991,6 37,0 240 6,5
3х70 + 1х95 998,4 1085,1 41,0 240 6,5
3х95 + 1х70 1186,0 1248,6 41 300 8,8
3х95 + 1х95 1255,4 1342,1 45,0 300 8,8
3х120 + 1х95 1481,6 1568,3 47,0 340 7,2

Расчетные значения индуктивного сопротивления СИП

Маркоразмер провода Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом
Основных жил Нулевой несущей жилы
СИП-1
3×16+1×25 0.0853 0.0634
3×25+1×35 0.0816 0.0615
3×35+1×50 0.0791 0.0600
3×50+1×50 0.0782 0.0604
3×50+1×70 0.0790 0.0599
3×70+1×70 0.0774 0.0600
3×70+1×95 0.0781 0.0595
3×95+1×70 0.0746 0.0595
3×95+1×95 0.0753 0.0587
3×120+1×95 0.0735 0.0584
3×150+1×95 0.0719 0.0582
3×185+1×95 0.0711 0.0590
3×240+1×95 0.0692 0.0593
СИП-2
3×16+1×25 0.0865 0.0739
3×25+1×35 0.0827 0.0703
3×35+1×50 0.0802 0.0691
3×50+1×50 0.0794 0.0687
3×50+1×70 0.0799 0.0685
3×70+1×70 0.0785 0.0679
3×70+1×95 0.0789 0.0669
3×95+1×70 0.0758 0.0669
3×95+1×95 0.0762 0.0656
3×120+1×95 0.0745 0.0650
3×150+1×95 0.0730 0.0647
3×185+1×95 0.0723 0.0649
3×240+1×95 0.0705 0.0647
СИП-4
2×16 0.0754
2×25 0.0717
4×16 0.0821 0.0643
4×25 0.0784 0.0621
Номинальный наружный диаметр, мм Расчетный наружный диаметр провода, мм Расчетная масса 1 км провода, кг
СИП-1 — 0.6/1
1×16+1×25 15 135
3×16+1×25 22 270
3×25+1×35 26 390
3×35+1×50 30 530
3×50+1×50 32 685
3×50+1×70 35 740
3×70+1×70 37 930
3×70+1×90 41 990
3×95+1×70 41 1190
3×95+1×95 43 1255
3×120+1×95 46 1480
3×150+1×95 48 1715
3×185+1×95 52 2330
3×240+1×95 56 2895
СИП-2 — 0,6/1
3×16+1×25 24 308
3×16+1×54.6 28 427
3×25+1×35 27 424
3×25+1×54,6 30 512
3×35+1×50 31 571
3×35+1×54.6 32 606
3×50+1×50 34 727
3×50+1×54.6 35 762
3×50+1×70 36 798
3×70+1×54.6 39 973
3×70+1×70 40 1010
3×70+1×95 41 1087
3×95+1×70 43 1240
3×95+1×95 45 1319
3×120+1×95 48 1553
3×150+1×95 50 1787
3×185+1×95 55 2403
3×240+1×95 60 2968
СИП-3 — 20
1×35 12 165
1×50 13 215
1×70 15 282
1×95 16 364
1×120 18 445
1×150 19 540
1×185 21 722
1×240 24 950
СИП-3 — 35
1×35 14 209
1×50 16 263
1×70 17 334
1×95 19 421
1×120 20 518
1×150 22 618
1×185 24 808
1×240 26 1045
СИП-4 — 0,6/1
2×16 15 139
4×16 18 278
2×25 17 196
4×25 21 392
