Распиновка розетки фаркопа прицепа на 7, 13 и 15 пин

Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:

  • cемиконтактные (7 pin) разъемы европейского типа;
  • семиконтактные (7 pin) разъемы американского типа;
  • тринадцатиконтактные разъемы (13 pin);
  • специальные разъемы.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

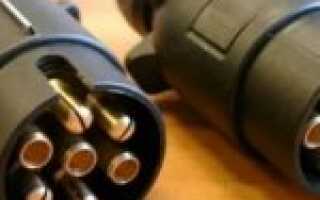

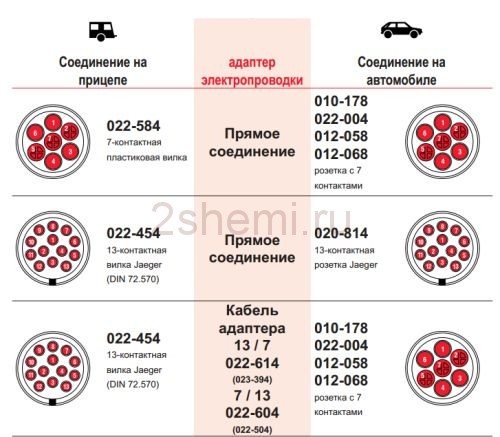

Распиновка розетки прицепа легкового автомобиля - схема подключения фаркопа

Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.

Виды разъемов и схемы подключения

Всё начиналось с 7-контактных или как их ещё называют 7-пиновых разъёмов. Законодателями стали автомобилисты североамериканского континента и Европы. Затем появились 13-тиконтактные и 15-тиконтактные разъёмы. Прочие специализированные разъёмы, больше похожие на шлейфы, в магазине не встретить. Они используются на узкопрофильной технике.

  • Европейский тип подключения является самым распространённым на постсоветском пространстве. Безопасное и корректное вхождение вилки в розетку обеспечивается за счёт системы контактов «папа-мама». Невозможно промахнуться в условиях нулевой видимости.
  • Американский тип аналогичен по конструкции, но отличается разводкой электрического сигнала. Ещё среди американских соединительных фишек есть 4-х пиновый разъем.
  • 13 контактный разъем используются на американских и европейских машинах. На сегодня почти все импортные авто в России имеют 13-ти пиновое подключение вилки прицепа. Дополнительные минусовые и плюсовые жилы позволяют оснащать электроэнергией световую технику от противотуманных фар до полнофункциональной сети дома на колёсах, трейлера.
  • 15 контактов используются на тягачах.

Электронный блок согласования

Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Способы подключения розетки фаркопа

По способу подключения прицепа к сети автомобиля имеется два варианта:

  1. Штатный.
  2. Универсальный.

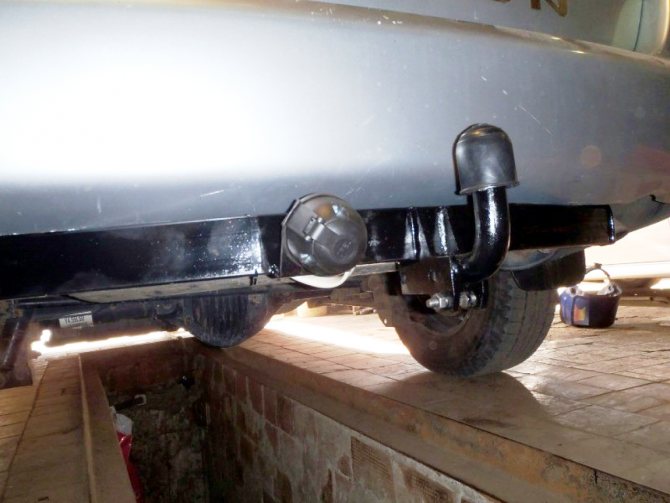

Фаркоп с розеткой установленные на автомобиле
Штатный фаркоп с розеткой установленный на автомобиле
Первый подразумевает наличие кронштейна на фаркопе с зафиксированной в него розеткой. Здесь всё просто, если разъём вилки и розетки одного вида, например 7-ми пиновый. Информация представлена в руководстве пользователя. Отличия распиновки с американской на евро решаются перепайкой контактов или переходником. Но вмешательство в электрическую схему снимает авто с гарантии. Для сопряжения 7 на 13 необходим специальный переходник. Универсальный способ применяется, если розетка фаркопа отсутствует или не подключена к автомобилю. Здесь два варианта:

  1. Использование блока согласования. Необходимость в этом возникает, когда электрическая цепь авто оснащена бортовым компьютером с блоком управления, который запретить перераспределять электричество на освещение прицепа не по нормам. Он выдаст ошибку на приборной панели. Блок согласования устранит показатели некорректного расхода электричества.
  2. В автомобилях без бортового компьютера применяется ручной монтаж электросети. Для этого потребуются расходный материал, инструмент, знание электрической схемы автомобиля.

Общие факты

Как известно, вся электропроводка в автомобиле спрятана под обшивкой. Та часть проводов, которая необходима для питания прицепа, как правило, тянется от аккумулятора до приборной панели. Далее она проходит через весь салон к заднему бамперу, и выходит в месте под названием розетка фаркопа.

Что касается прицепа, то здесь все еще проще. От фонарей прицепа электропроводка проходит по его днищу и крепиться к нему с помощью специальных хомутов, как правило, металлических. Далее она идет к месту соединения под названием
вилка прицепа.
Сборка автопоезда дело не хитрое, но проблемы все-таки возможны. С чего непосредственно начинать сборку точно сказать невозможно. Учтите, что худший вариант, это коммутация узлов в автомобиле, что может привести к серьезным последствиям.

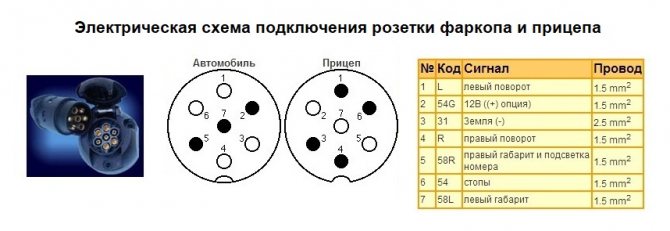

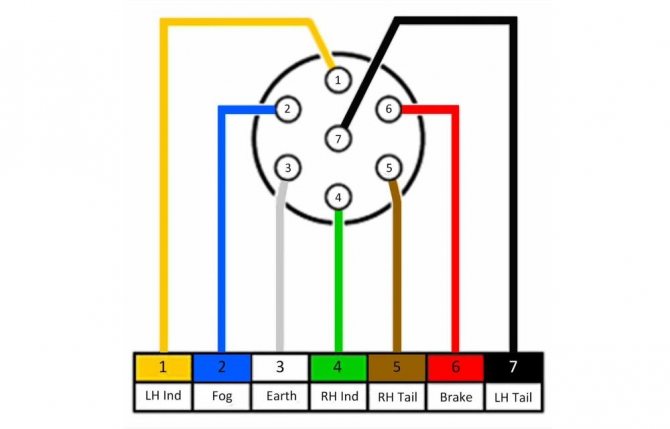

Распиновка 7 пиновой розетки

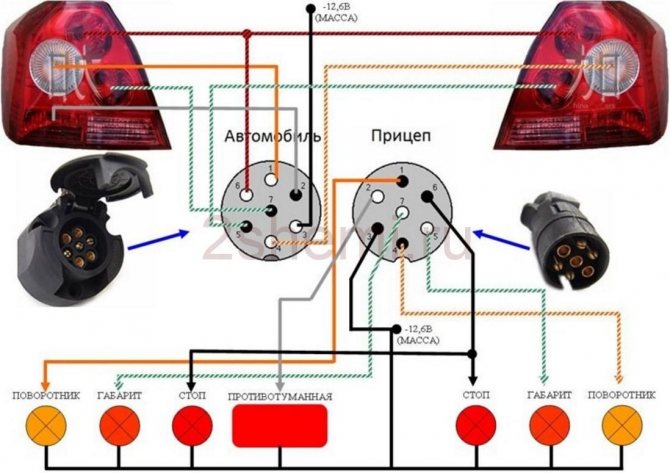

Схема распиновки


Источник: 2shemi.ru

Стандартизированная в РФ классификация по цвету и номеру предполагает следующие контакты:

  • 1 – жёлтый – сигнал левого поворота (код L);
  • 2 – плюсовой контакт, сигнал заднего противотуманного фонаря (54G);
  • 3 – серый – минусовой контакт, масса (31);
  • 4 – зелёный – сигнал правого поворота (R);
  • 5 – коричневый – сигнал правого габаритного фонаря, подсветка номера (58R);
  • 6 – красный – стоп-сигналы (54);
  • 7 – чёрный – сигнал левого габаритного фонаря (58L).

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

  • Левый поворотник.
  • Задний ПТФ.
  • Масса.
  • Правый поворотник.
  • Лампа заднего хода.
  • STOP-сигнал.
  • Габаритные и контурные огни, освещение номера.

Как подключить розетку прицепа? Распиновка по цветам, схемы

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

  • 1 – жёлтый – сигнал левого указателя поворота;
  • 2 – синий – сигнал задних противотуманных фонарей;
  • 3 – белый – минусовой сигнал для контактов с 1 по 8;
  • 4 – зелёный – сигнал правого указателя поворота;
  • 5 – коричневый – сигнал габаритов с правой стороны;
  • 6 – красный – стоп-сигнал;
  • 7 – чёрный – сигнал габаритов с левой стороны;
  • 8 – розовый – сигнал огней заднего хода;
  • 9 – оранжевый – постоянный плюсовой контакт;
  • 10 – серый – плюсовой контакт при зажигании;
  • 11 – чёрно-белый – минусовой сигнал для 10 контакта;
  • 12 – бело-синий – резервный контакт;
  • 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Схема распиновки 13 пиновой розетки

Источник: 2shemi.ru

Выводы

Теперь осталось одно – правильно подсоединить прицеп к автомобилю и наслаждаться результатом. Если вы заметили новую разновидность розетки или полное исчезновение приведенных здесь моделей с прилавков, сообщите нам. И не забудьте поделиться статьей со своими друзьями!

Источники

  • https://PricepInfo.ru/spravka/raspinovka-rozetki-farkopa/
  • https://AutoTopik.ru/jelektrika/kak-podkljuchit-rozetku-pricepa.html
  • https://www.asutpp.ru/raspinovka-rozetki-farkopa-pricepa.html
  • https://pricepclub.ru/remont-i-obsluzhivanie/podklyuchenie-rozetki-pritsepa-legkovogo-avtomobilya
  • https://avtoshark.com/article/repairs/electronics-repairs/podklyuchenie-rozetki-farkopa-k-avtomobilyu/
  • https://elektro220v.ru/oborudovanie-dlya-avto/shemy-podklyucheniya-pritsepa.html
  • https://DriverTip.ru/zhizn/pravilnoe-podkljuchenie-rozetki-pricepa-legkovogo-avtomobilja.html

Распиновка 15 контактного разъема

  • 1 – жёлтый – сигнал левого поворота;
  • 2 – зелёный – сигнал правого поворота;
  • 3 – голубой – сигнал задних противотуманных фонарей;
  • 4 – белый – минусовой контакт;
  • 5 – чёрный – сигнал левого габарита;
  • 6 – коричневый – сигнал правого габарита;
  • 7 – красный – сигнал фонарей стоп-сигналов;
  • 8 – розовый – сигнал заднего хода;
  • 9 – оранжевый – плюсовой контакт;
  • 10 – серый – сигнал тормозных колодок;
  • 11 – чёрно-белый – сигнал пружинных тормозов;
  • 12 – бело-голубой – сигнал подъёмного моста;
  • 13 – бело-красный – общий контакт;
  • 14 – бело-зелёный – Can-H;
  • 15 – бело-коричневый – Can-L.

Типы розеток освещения грузовых автомобилей

Зачастую на всех новых тягачах монтируют два разъема под освещения – S и N типа. Каждый из них отвечает за определённую функцию.

Более детально о них:

  1. Тип N предназначен для проводки габаритов и индикаторов тормозной системы от грузовика до прицепа. Например, седельный тягач daf подсоединяет так передние противотуманки.
  2. Тип S используется для передачи питания на фонари заднего хода, а также противотуманки. Например, седельный тягач рено имеет такой тип соединения.

Их внешний вид зачастую ничем не отличается, но иногда они могут иметь различную расцветку, например:

  1. Белая крышка – S.
  2. Чёрная – N.

Несмотря на их схожесть, они имеют специфику в проводке:

  1. N оснащена контактами одной толщины, лишь разъем для массы получил больший диаметр.
  2. Что касается S, то ее масса напоминает форму трубки.

Помимо вышеперечисленных розеток, практически каждый тягач Шмитц, МаЗ, ДАФ или КАМАЗ имеет 15-ти полюсную для освещения, а также АБС и ЕБС. Немного отличается седельный тягач форд.

Типы розеток освещения представлены на следующем видео:

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

Необходимость оснащение прицепа

Многие предприятия переквалифицировали свое производство на изготовление новейших прототипов сцепных устройств. Но увеличение на дорогах таких транспортных средств повлекло за собой и оснащения их специальными сигнализирующими огнями, которые аналогичны автомобильным.

К недавнему времени большинство автомобилистов использовали простейшее подключение фаркопа, к тому же схема подключения розетки фаркопа и распиновка розетки фаркопа не отличалась особой сложностью, и автолюбители редко затрагивали данный вопрос.

Подключение розетки прицепа легкового автомобиля, распиновка розетки фаркопа: схема подключения прицепа

Тогда, как правило, использовались одноцветные проводники распиновки, подключение которых можно было легко выполнить с помощью специального тестера, оснащенного лампочкой загрузки. Но ситуация в корни изменилась после того, как рынок заполонила дешевая китайская продукция.

Китайская техника имеет цветные проводники, что, казалось бы, должно упростить процедуру подсоединения, но подключение проводки фаркопа иногда становиться настоящей головной болью для водителей.

Пошаговое подключение розетки фаркопа к машине

Порядок следующий:

  • Надо отрезать проводники соответствующей длины по схеме;
  • Зачистить и залудить концы;
  • Зафиксировать в розетке;
  • Собрать жгут в гофр;
  • Зафиксировать розетку;
  • Герметизировать проблемные места;
  • Протянуть гофр соответственно схеме монтажа;
  • Распаять концы в соединительной колодке;
  • Подключить проводники к разъёмам левого и правого фонарей;
  • Затянуть хомуты и скрыть электропроводку машины.

Видео о подключении розетки фаркопа к автомобилю

При подключении розетки прицепа легкового автомобиля можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные автомобилисты знаю тонкости коммутации, которые проявляются только при эксплуатации машины. Неправильный монтаж проводов может привести к нагреву, выходу световых приборов из строя.

Особенности соединения розетки

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.

Распиновка розетки прицепа легкового автомобиля - схема подключения фаркопа

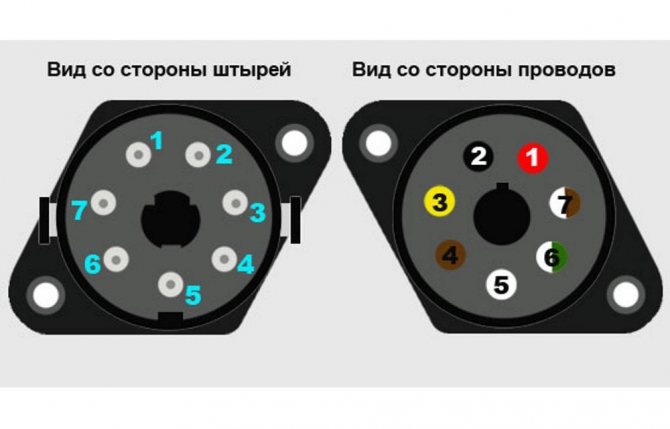

Расположение выводов в розетках ABS и EBS

Особых знаний для подсоединения данного вида не требуется. Для успешной реализации задуманного необходима распиновка разъема полуприцепа.


Расположение выводов в розетках ABS и EBS.

Пин разъемов ABS и EBS:

  • Постоянный «+» под номером 30 отвечает за работоспособность электрических клапанов ABS.
  • При включенном зажигании «+» под 15 номером берет запитку от соответствующего реле, которое размещено на электронном блоке ABS.
  • Масса для вывода – 2.
  • Масса 1.
  • Лампочка уведомления о неисправности системы ABS.
  • Шины CANH и CANL ( только при подключении к EBS).

Детальная распиновка розетки полуприцепа для каждого вида транспорта находится ниже.

Для тягача и прицепа

Pin для установки ABS и EBS имеет следующую расцветку проводов:

  1. Темно-красный.
  2. Черный, реже – серый.
  3. Яркий желтый.
  4. Бурый.
  5. Чистый белый.
  6. Белый с салатовой полоской (в случае с EBS).
  7. Белый с коричневой полоской (только в EBS).

Детальная информация видна на видео:

Для полуприцепа

В случае подключения ABS разъема, распиновка кабеля полуприцепа следующая:

  1. Темного красного цвета.
  2. Бело-красного.
  3. Коричневого с голубой полосой.
  4. Темного коричневого.
  5. Желтого с голубой полосой.

Для грузовика VOLVO


Распайка контактов.

В случае подключения ABS и EBS разъемов на этих марках автомобилей присутствует распайка следующего цвета:

  1. Красного с сечением в 6 мм²/4 мм².
  2. Светлого серого.
  3. Мутного белого.
  4. Белого, сечение которого 6 мм²/4 мм².
  5. Коричневого.
  6. Розового.
  7. Фиолетового.

Для грузовика IVECO

Во время подключения на тягачи данной марки, распиновка перекидки полуприцепа имеет следующего цвета:

  • Красного с сечением 4 мм².
  • Зелёного с сечением 1 мм².
  • Коричневого с сечением 1 мм².
  • Коричневого с сечением 4 мм².
  • Фиолетового с сечением.
  • Бело-коричневого с сечением 2,5 мм².
  • Бело-зеленого с сечением 2,5 мм².

Подключение розетки наглядно представлено на видео:

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.
Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

как подключить прицеп

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

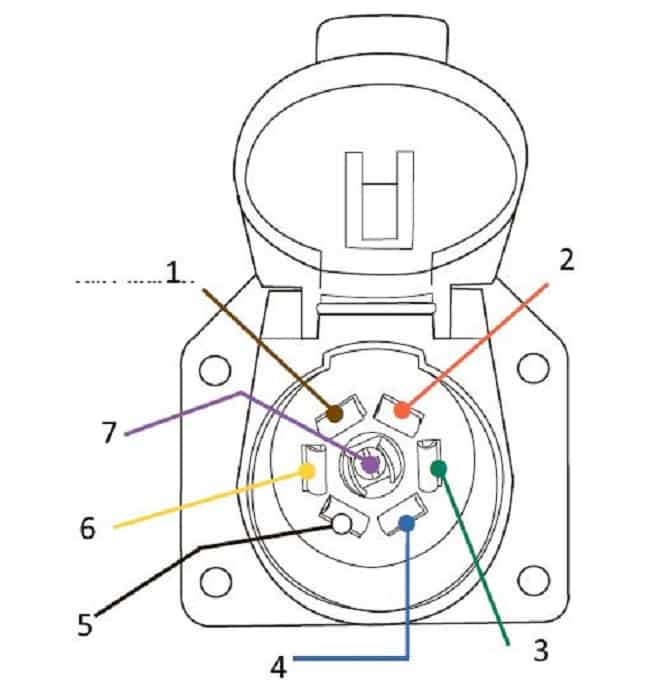

Американская розетка фаркопа на 7 контактов
Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

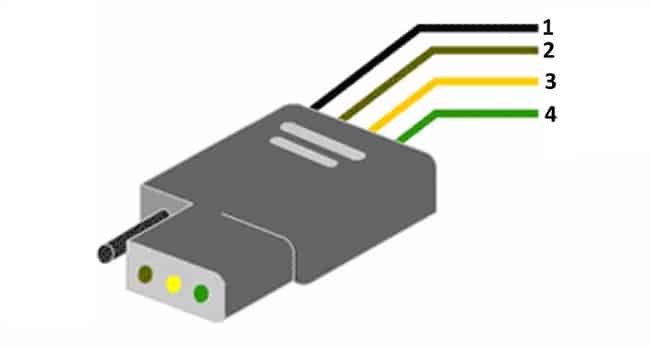

4-х пиновый разъем
4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.
