Разновидности, технические и эксплуатационные характеристики провода ПВ

Главным элементом любой электрической проводки является кабельная продукция. В зависимости от предназначения, расположения и типа проводки выбирают проводники определенных разновидностей. По участкам, которые состоят из многочисленных неровностей, принято прокладывать максимально гибкие провода.

Провод ПВ как раз характеризуется повышенной гибкостью, что является его несомненным преимуществом на фоне нескольких зарубежных и отечественных аналогов. Еще одно очевидное достоинство данного изделия – универсальность.

Обозначение маркировки

Начнем с расшифровки аббревиатуры. Вопросы могут возникнуть из-за дополнительных цифр, которые добавляют после двух основных заглавных букв. Приступим:

  1. Буква «П» на первом месте указывает на то, что продукция является проводом. Помимо проводов, данные изделия делятся на две категории – шнуры (Ш) и кабели (К).
  2. Буква «В» на втором месте указывает на тип используемой изоляции. В данном случае речь идет о поливинилхлоридной оболочке, положительным качеством которой является устойчивость ко многим физическим и химическим воздействиям. Это один из основных материалов, применяемых в качестве диэлектрика.
  3. Последняя цифра указывает на класс гибкости кабеля – от «1» до «5». Чем выше данное значение, тем более гибким будет изделие.

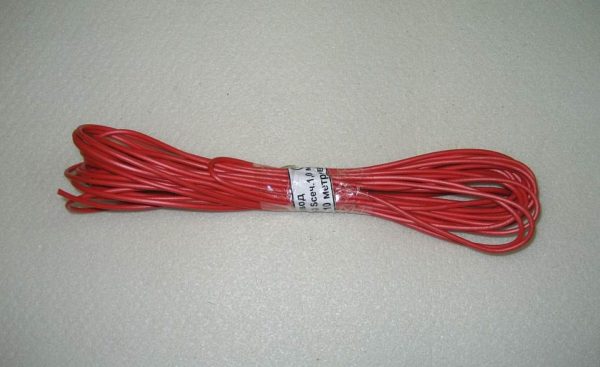

Провода делятся на две основные категории – установочные и монтажные. К первым относятся изделия, которые допустимо использовать в течение продолжительного срока на одном и том же месте. Речь идет, к примеру, об установке розетки, выключателя и т. п. Монтажный провод предназначен для многократного применения и временного подключения различного оборудования.

контактной сети фундамент

Логично, что более гибкий кабель следует называть монтажным, в то время как изделие пожестче – установочным. Для примера, ПВ1 – установочный провод, который не рекомендуется постоянно перемещать и использовать в разных местах, ПВ3 – монтажный.

Провод ПВ расшифровка и применение

Шнур ПВ представляет собой медный проводник для передачи электричества на расстояния от источника до получателя. Он защищен специальным слоем – изоляцией, сделанной из поливинилхлорида. Его используют для подключения электрических приборов и механизмов, а также для заземления осветительных путей.

Согласно общепринятым нормам, аббревиатура ПВ обозначает следующее:

Буква П — означает провод. Также возможно обозначение К – кабель.Буква В сообщает о том, что изоляционный слой состоит из поливинилхлорида или винила.

Если перед ПВ отсутствует буква А, то это свидетельствует о том, что в качестве токопроводящего элемента используются медные жилы.

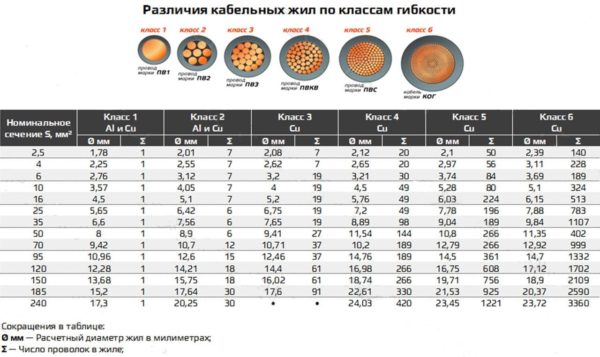

Как правило, после аббревиатуры ПВ указывается цифра от 1 до 6, каждая из которых отвечает за класс гибкости провода. Запомните — первый класс является наименее гибким, а вот шестой самый гибкий из всех представленных видов. Уровень гибкости напрямую зависит от конструкции самого провода и его характерных особенностей.

ПВ провода весьма устойчивы к механическим повреждениям, поражению плесенью и довольно износостойкие по своим параметрам. Особенностью данной продукции является самозатухающаяся изоляция, обеспечивающая защиту провода от перегрева.

Провод ПВ применяется в следующих случаях:

  • для присоединения электрических приборов к источнику тока;

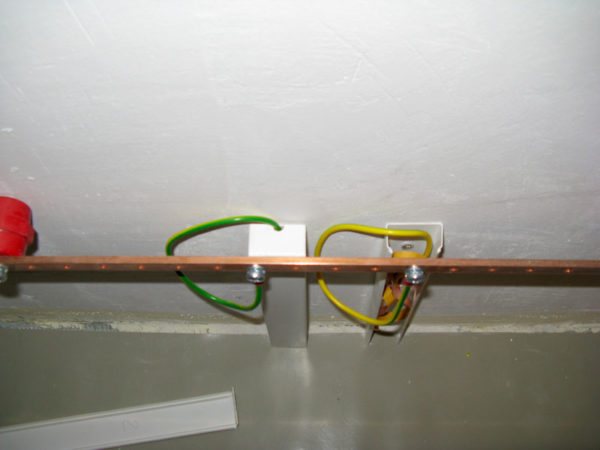

  • для заземления стационарных и силовых осветительных сетей;
  • для подключения электрических аппаратов и устройств.

Рассмотрим каждый из видов кабелей: их особенности и сферу применения.

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

  1. ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
  2. ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
  3. БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
  4. АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
  5. АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).

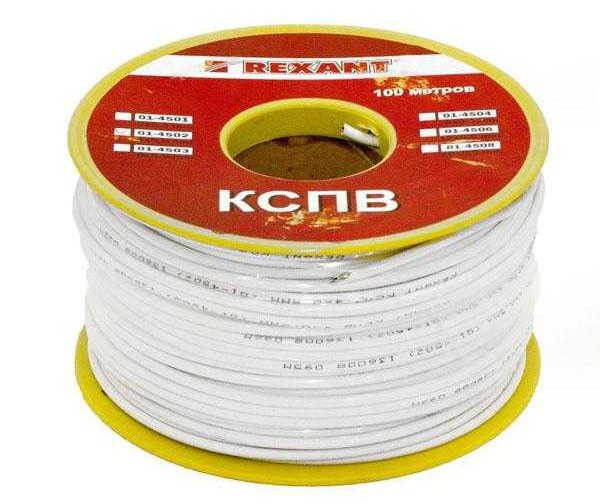

  6. КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Особенности монтажа и эксплуатации

Основное предназначение ППВ – подключение стационарной проводки на производственных или жилых объектах

Помимо практичности и универсальности, изделие привлекает внимание низкой стоимостью

Во время эксплуатации ППВ нужно учитывать несколько важных особенностей:

Жесткость изделия связана с монолитным исполнением жил. Радиус изгиба в процессе прокладки должен быть не выше десяти наружных диаметров. Десять циклов – ровно такое количество перегибов допустимо под прямым углом с возвращением в первоначальное положение. Данные величины нужно учитывать при проектировании кабельной трассы. Старайтесь исключать лишние перегибы и изломы. Поливинилхлорид – химически стойкий материал. Он прокладывается вдоль кирпичного или бетонного основания, впоследствии может прятаться под слоем штукатурки или шпаклевки. При этом нет необходимости в применении дополнительных средств защиты. В современных строительных смесях имеются различные добавки и присадки, которые при воздействии на одинарный изоляционный слой с течением времени его разрушают. Если вы не знаете состав раствора, то все же лучше воспользоваться дополнительной защитой в виде гофрированных труб и коробов. При укладке ППВ под гипсокартонные или пластиковые плиты, МДФ наличие гофры или кабель-канала обязательно. Возможна прокладка под открытым небом, но многие специалисты рекомендуют использовать навесы или другие приспособления, защищающие изделие от прямого попадания солнечных лучей. Гигроскопичность позволяет эксплуатировать ППВ во влажных и теплых комнатах (к примеру, в бане)

В данном случае важно использовать пластиковую защиту (металлическая не подходит). Трасса должна располагаться внизу или на середине высоты

Выбирайте трехжильный провод с подключением через УЗО.

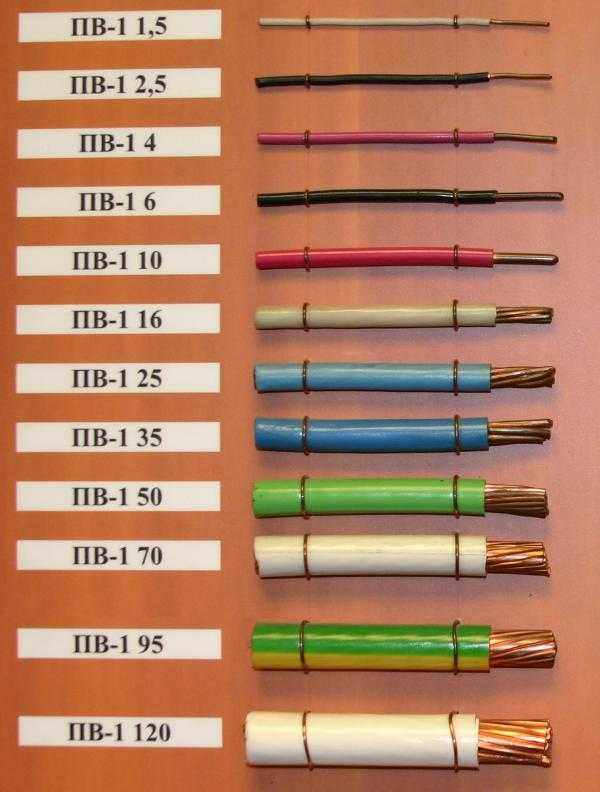

Номенклатура проводов ПВ1

Далее рассмотрим основные разновидности проводов ПВ1 (первого класса гибкости), которые выпускают отечественные производители. Все изделия соответствуют ГОСТ.

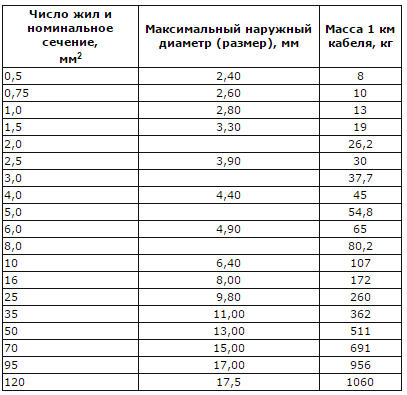

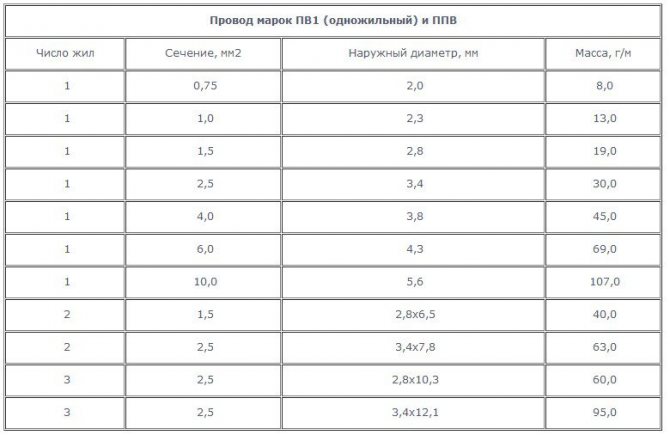

Для начала обратите внимание на таблицу, в которой представлена зависимость площади сечения ПВ1 и массы:

Сечение, кв. мм Максимальный наружный диаметр, мм Масса 1 км кабеля, кг
0,5 2,4 8
0,75 2,6 10
1,0 2,8 13
1,5 3,3 19
2,0 3,3 26,2
2,5 3,9 30
3,0 3,9 37,7
4,0 4,4 45
5,0 4,4 54,8
6,0 4,9 65
8,0 4,9 80,2
10 6,4 107
16 8 172
*** *** ***
120 17,5 1060

Первое, что вы должны запомнить: любой провод ПВ1 – это одножильное изделие. К сожалению, данный факт омрачает его бытовую эксплуатацию, поскольку наличие только одной жилы само по себе является ограничительным фактором и определяет следующие условия:

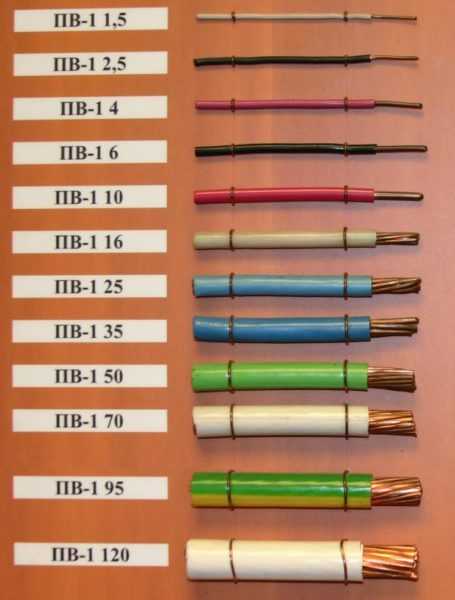

  1. Диапазон допустимого сечения проводов составляет 0,5-120 кв. мм. В зависимости от конкретной величины может изменяться структура жилы и ее технико-эксплуатационные параметры.
  2. В соответствии с ГОСТ для проводов с площадью сечения 0,5-10 кв. мм могут производиться как единая жила. Только такие изделия относятся к первому классу гибкости.
  3. Для производства жилы кабельной продукции сечением 16-35 кв. мм следует использовать от семи проволочек и выше. Это приводит к увеличению гибкости. Провода, по сути, относятся к первому классу, но по инструкции их называют ПВ2.
  4. Изделия с площадью сечения 50-95 кв. мм изготавливают из 19 или более проволочек. ПВ 1×120 должен производиться из 37, и в соответствии с ГОСТ такой провод относится ко второму классу гибкости.

Еще один не менее важный фактор – толщина изоляционного слоя. Ее подбирают в зависимости от сечения изделия: с увеличением данного параметра повышаются требования к прочности изоляции. В соответствии с правилами ГОСТ изоляция ПВ1 может быть двухслойной. При этом важно соблюдать общее правило: толщина первого изоляционного слоя должна составлять менее 70% от размера второго.

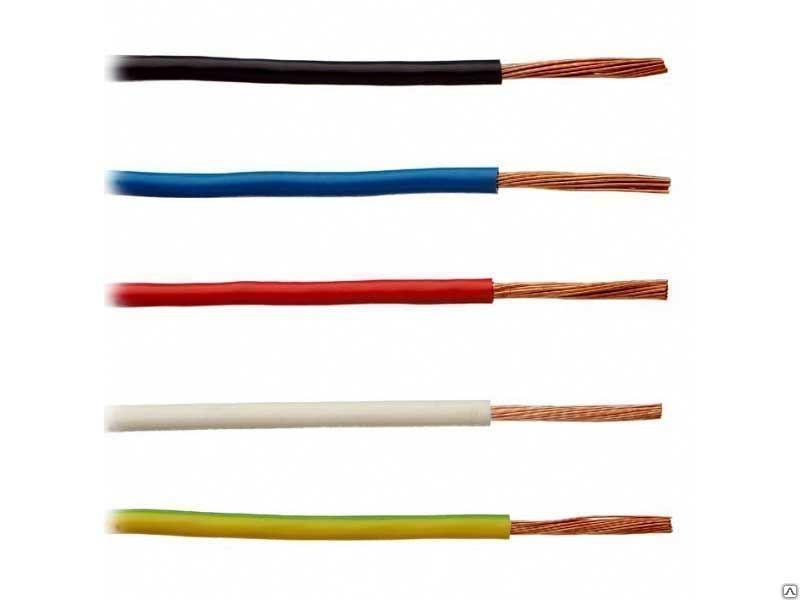

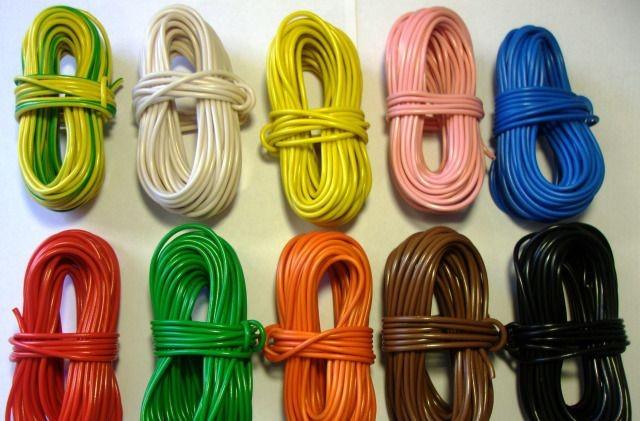

Далее следует учитывать расцветку жил в проводе. Согласно ГОСТ цвет жил в ПВ1 подбирается в зависимости от предпочтений заказчика. Однако есть общая концепция для заземляющего провода: такая жила окрашивается в желто-зеленый цвет. При рассмотрении отрезка провода длиной 15 мм один цвет должен занимать не менее 70%, другой – остальные 30% или ниже.

Производители кабеля марки ПВ-1

На конец 2021 года в России существует более пятидесяти предприятий по производству кабельной продукции. Опытные мастера рекомендуют выбирать фабрики, которые работают достаточно долго и имеют безупречные отзывы. Ниже представлен ряд лидирующих заводов, которые занимаются поставками по всему миру.

«Беларускабель»

Фабрика основана в 1950 году прошлого века. На сегодняшний день производит огромное количество кабельной продукции. В наличии есть более 50000 макроразмеров изделий. Фирма активно сотрудничает со странами Европы и Азии. Работают в сфере сельскохозяйственной промышленности, авиатехники, приборостроении и т. д.

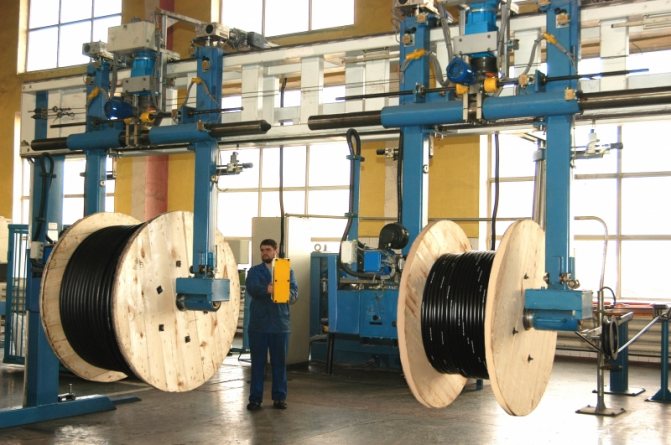

Процесс производства

«Рыбинсккабель»

Завод был основан в 1949 году. За время существования предприятие основало множество филиалов по всей стране. Завод славится высококачественной продукцией с достаточно приемлемыми ценами.

Важно! Производитель предлагает индивидуальный подход даже к самому маленькому заказу. В наличии более 25000 тысяч видов типоразмеров

«Кавказкабель»

Предприятие было открыто в 1975 году. В настоящее время в наличии имеется более 35000 тысяч видов размеров. Фирма много раз становилась победителем областных конкурсов, имеет множество наград и благодарностей. Активно сотрудничает с Европейскими странами.


Таблица сечения

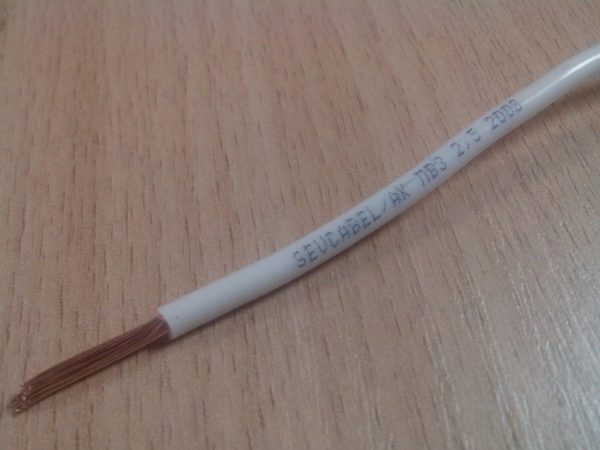

«Севкабель»

Один из старинных заводов, основанных в 1879 году. В номенклатуре более 30000 тысяч макроразмеров проводов. К концу 2020 года на предприятии планируется завершить модернизацию. В цехах установлено новейшее оборудование, а также, на территории завода имеется собственный испытательный центр. Поэтому, вся продукция обладает высоким качеством. Завод имеет множество наград и положительных отзывов.

В заключении необходимо отметить, что провод ПВ1 можно использовать не только для жилых помещений, но и в промышленности, авиастроении. Изделие отлично зарекомендовало себя при стационарном подключении приборов.

Особенности конструкции

ПВ1 – одножильный провод, благодаря чему он может использоваться для подключения только одного оборудования. Производится кабель из меди, которая предварительно проходит процесс лужения (покрывается флюсом).

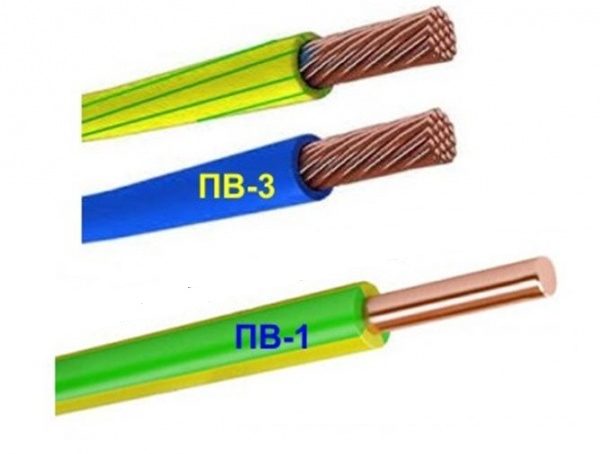

Провод ПВ прост по конструкции. Он состоит из следующих конструктивных элементов:

  1. Токоведущая медная жила, которая может состоять из одной цельной проволоки или нескольких маленьких проводков. Структура конкретного изделия зависит от сечения кабеля. Как писалось выше, для диапазона 0,5-10 кв. мм жила может быть цельной, от 16 кв. мм и больше – многопроволочной.
  2. Слой изоляции, произведенный из поливинилхлорида. Имеет цветовую маркировку, выбранную заказчиком (если это не заземляющий кабель).

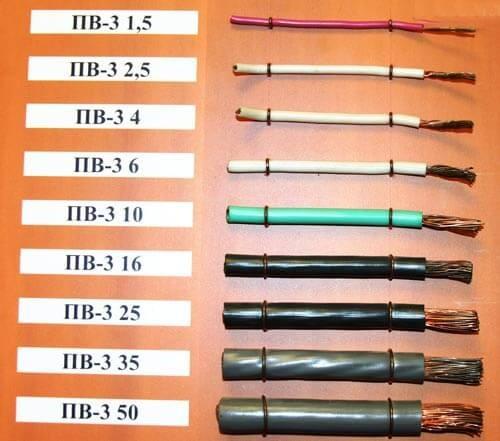

Кабель ПВ 3

Конструкция кабеля ПВ 3 представляет собой единичную медную многопроволочную жилу, скрученную в одну связку. Его особенностью является высокая прочность и хорошая гибкость, а также высокая электропроводимость.

Изоляция ПВ 3 изготавливается из поливинилхлорида. Цветовая гамма весьма разнообразна: производитель предлагает белые, желтые и черные шнуры. Если провод служит для заземления, то цвет его покрытия будет желто-зеленого цвета.

Сфера применения

Использование шнура ПВ 3 довольно распространено во многих областях производственной промышленности. Например:

  • в коммуникационных системах;
  • для создания индивидуальных электропроводящих сетей;
  • для установки токопроводящих путей, как в квартире, так и на открытом пространстве.

Двойной слой изоляции обезопасит пользователя от неблагоприятных ситуаций. Шнур отлично подходит для работы с высокими показателями электричества и наиболее защищен от воздействия внешних факторов, в связи с чем, часто используется на открытых, не защищенных местах.

Технические параметры

Кабель ПВ 3 устойчив к влаге, пару и конденсату, что делает его незаменимым в такой рабочей среде. Он прекрасно подходит для использования во влажной среде обитания: банях, саунах, а также ванных комнатах.

Кабель спокойно выдерживает температуру от +60 до – 70, поэтому является незаменимым ПВ в экстремальных условиях.

При изготовлении провода добавляется особый компонент, благодаря которому он издает неприятный запах, отпугивающий вредителей. Также он отлично справляется с плесенью, а благодаря своей оболочке, при повреждении, не пропускает искры за зону поражения.

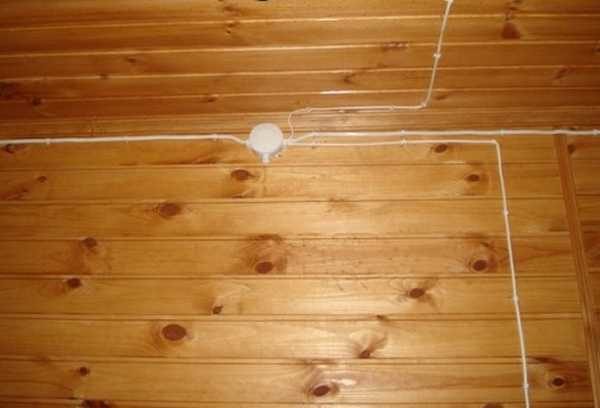

Условия прокладки

В связи с прочной изоляцией и наличием одной жилы часто прокладывается напрямую без каких-либо изгибов во избежание повреждений, которые могут повлечь нарушения в пропускании электричества, вызвать перегрев или же появление микротрещин в самой жиле. Для его прокладки часто используют переходники (на тех местах, где такие кабели как ПВ 5 или ПВ 6 можно согнуть), дабы избежать неприятные последствия. Довольно часто кабель используется в качестве заземления.

Область применения

По сфере применения строгих ограничений нет. Его с успехом используют при коммутации систем освещения или электрических установок стационарного типа. Нередко ПВ3 эксплуатируется на станках, в которых требуется надежное подключение нескольких электрических узлов и механизмов.

Широкий спектр применения ПВ3 обусловлен следующими преимуществами:

  • монтажный провод является прочным, поэтому способен с легкостью переносить многочисленные механические нагрузки;
  • на нем не появляться микроорганизмы, что могло бы негативно сказаться на качестве передачи данных и сроке эксплуатации;
  • поливинилхлорид, из которого произведена изоляция, является самозатухающим материалом;
  • ПВ3 и ПВ1 имеют минимальное линейное расширение.

Провод может размещаться внутри кабельных лотков, металлических или пластиковых труб, кабель-каналов либо внутри оборудования. Желто-зеленые жилы используются для подключения заземляющих контуров.

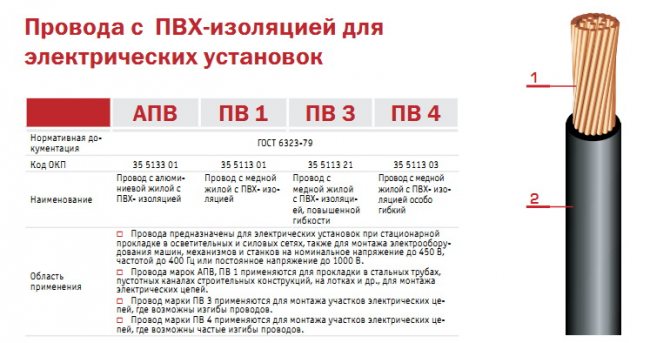

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

  1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
  2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
  3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
  4. Провод с легкостью переносит вибрации, акустические удары и т. п.
  5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
  6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
  7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

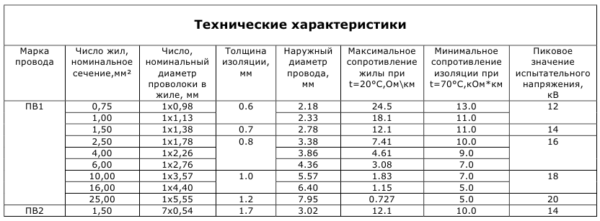

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

  1. Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
  2. Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
  3. Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
  4. ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Параметры ПВ 1

Начнем с конструктивных особенностей. Это одножильный кабель, изготовленный из меди, в котором сама жила может быть или однопроволочной, или многопроволочной. Кстати, в производстве используется луженая медь. Как было сказано выше, изоляция провода – это ПВХ (поливинилхлорид). Что касается расцветки изоляции, то здесь определенного окраса нет, поэтому производители предлагают свои изделия из белого ПВХ, черного, синего, коричневого, красного и желто-зеленого. То есть, ГОСТами это разрешено.

Теперь технические характеристики кабеля:

  • Он может быть установлен в сеть с переменным током или постоянным. При этом напряжение, выдерживаемое проводом, в первом случае составляет 450-750 вольт, во втором 1000 вольт.
  • В сети переменного тока может быть частота колебаний до 400 Гц.
  • В настоящее время производители выпускают провод сечением от 0,5 мм² до 120 мм². То есть, провода с маркировкой ПВ3 4×240 не существует.
  • Эксплуатироваться изделие может при температурном режиме от минус 50С до плюс 75С.
  • Выдерживает трансформаторное давление 29,4х104 Па и атмосферное 5,3х104 Па.

  • Электрическое сопротивление не меньше 1,0 МОм/км.
  • Длина в бухтах 100 м, по заказу можно получить и меньшее значение, но не меньше 20 м.
  • Изгибать провод можно радиусом в 10 сечений.
  • Гарантийный срок эксплуатации – 2 года, фактический до 15 лет.

Понятно, что вес изделия будет зависеть от его сечения, поэтому показатели по этому вопросу можете найти в таблице ниже.

И еще один момент, который касается вопроса, как правильно проводится расшифровка маркировки. К примеру, провод монтажный ПВ 3 10. Число «10» обозначает, что это кабель с сечением 1 мм². Но в данном случае нас интересует другой момент. Все, что ниже данного сечения, являются однопроволочными изделиями, выше – многопроволочными. То есть, ПВ 1 6 – однопроволочный, ПВ 1 16 – многопроволочный.

Аналоги и производители

В соответствии с техническими характеристиками ПВ3 и ПВ4 можно считать аналогами друг друга (как ПВ1 и ПВ2). Из зарубежных изделий с классом гибкости 5 можно выделить кабели H05V-K и H07V-K.

Провода ПВ различных марок производятся на нескольких заводах:

  • «Беларускабель»;
  • «Томсккабель»;
  • «Рыбинсккабель»;
  • «Кавказкабель»;
  • «Севкабель».

Лучшие изготовители аналоговой продукции

кабеля

Проводник ПУВ пришёл на замену ПВ 1 с одинаковыми параметрами и предназначением. При необходимости монтажа в местах с трудным доступом вам подойдёт проводник ПУГВ либо ПВ 3.

Чем же разнятся ПУВ и ПУГВ? А отличаются они степенью гибкости. В первом случае этот показатель — один, во втором – пять. Остальные параметры практически одинаковые.

Силовой кабель АСБ.

Среди отечественных производителей данной продукции можно отметить следующие предприятия:

  • Открытое акционерное общество «Подольск кабель», находящееся в Подольске.
  • Акционерное общество «Рос скат».
  • Общество с ограниченной ответственностью «Дмитров кабель», город Дмитров.

На сегодня это вся информация, которой мы хотели поделиться с вами касательно характеристик установочных проводов. Свои вопросы задавайте в комментариях под статьёй или на нашем форуме, мы обязательно постараемся вам помочь.
