Ротор и статор электродвигателя — определение, виды, назначение

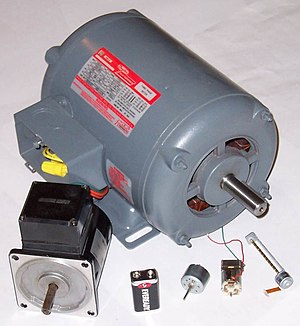

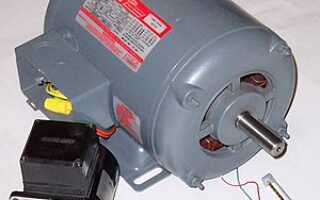

Электродвигатели разной мощности (750 Вт, 250 Вт, к CD-плееру, к игрушке, к дисководу). Батарейка «Крона» дана для сравнения

Электрический двигатель — электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую.

Что такое статор ЭД и его назначение?

Статор – это неподвижная часть двигателя, которая работает в паре с ротором. Статор состоит из основания и сердечника. Основание это цельный корпус, изготовленный из сплавов алюминия или чугуна. Сердечник изготовлен листовой электротехнической стали, толщина которой зависит от характеристик двигателя и оставляет от 0,35 до 0,5 мм. В статоре есть пазы, предназначенные для размещения обмотки. Обмотка – это свитые межу собой повода, соединенные параллельным способом, что позволяет при работе уменьшить возникающие вихревые токи. Трехфазная перемотка статора создает электромагнитное поле. В пазы устанавливают определенное количество катушек, которые соединятся между собой.

В случае поломки электродвигателя выполняется перемотка статора. Варианты перемоток зависят от типа изоляции. Изоляцию выбирают в зависимости от показателя максимального напряжения, температуры перемотки, типа паза и вида обмотки.

Используемый материал для обмотки – медная проволока. Перемотка осуществляется в один или два слоя, в зависимости от расположения катушек в пазах.

Ремонт ЭД начинается с очистки или продувки от грязи и пыли составных частей статора. Следующий шаг – разборка корпуса для замены обмотки. При помощи механических инструментов проводят срезку лицевой части статора, где находится перемотка.

Для того чтобы осуществить разборку статор необходимо нагреть до температуры 200 градусов, после чего снятие обмотки и катушек будет более простым. После того как статор разобран прочищаются пазы. В очищенные и подготовленные пазы устанавливают новую обмотку, используя готовые шаблоны. Установленные новые катушки необходимо покрыть лакоми и высушить при температуре 150 градусов, выдержав два часа.

Сопротивлением между корпусом и обмоткой проверять можно только после того, как была выдержана все технология сушки. Использование различного по диаметру кабеля позволяет проводить регулировку параметров работы ЭД.

Во время эксплуатации электродвигателя возможны ситуации, когда детали начинают перегреваться. Это связано с изменением потребляемого тока. Это происходит из-ща размыкания электрической цепи. Еще одна причина нагрева ЭД – износ подшипников. Это негативно сказывается работоспособности обмотки изоляции. Производители устанавливают на всех типах ЭД защиту от перегрева. Она следит и срабатывает в случаях:

  • превышения пускового времени;
  • перегрузка;
  • скачков напряжения;
  • выхода из строя фазных проводов;
  • заклинивания ротора;
  • сбоя приводных устройств.

Также для защиты статора применяется тепловое реле. Оно срабатывает, когда нагревается биметаллическая пластина, которая под воздействием пружины размыкает электрическую цепь. В исходное положение пластина возвращается при нажатии кнопки.

Реле, может встроенным в ЭД, а может быть приобретено как отдельная единица.

Определение

С точки зрения электротехники, классический ротор – это вращающееся цилиндрическое тело, имеющее следующее строение:

  • Вал из прочной инструментальной стали с как минимум двумя подшипниками, расположенными по одному в передней и задней частях;
  • Сердечники из толстых металлических пластин;
  • Намотанные на собранные из пластин сердечники катушки;
  • Коллектор или пара специальных токопроводящих колец.

Для принудительного воздушного охлаждения вращающейся очень часто с большой скоростью детали служит расположенная в одном из его торцов крыльчатка. В генераторах вращение ротору передается от турбины, соединенной с ним через общий вал, или от работающего двигателя при помощи шкива, на который одет гибкий и прочный ремень (клинно-ременная передача).

Так, основная функция ротора – это вращение относительно неподвижной части. В электротехнике такой неподвижной частью является статор. Вместе ротор и статор являются важнейшими составляющими электродвигателей и генераторов переменного тока.

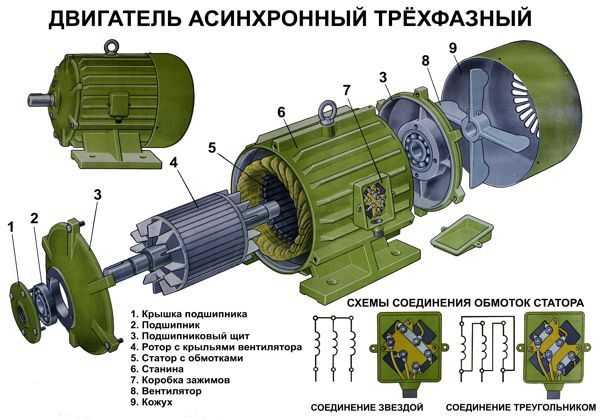

Асинхронные электродвигатели

Чтобы разобраться в понятиях ротора двигателя и его статора, необходимо рассмотреть один из видов электрических преобразовательных машин. Так как асинхронные электродвижки используются чаще всего в производственном оборудовании и бытовой техники, то стоит рассмотреть именно их.

Итак, что собой представляет асинхронный электродвигатель? Это обычно чугунный корпус, в который запрессован магнитопровод. В нем сделаны специальные пазы, куда укладывается обмотка статора, собранная из медной проволоки. Пазы сдвинуты относительно друг друга на 120º, поэтому их всего три. Они же образуют три  фазы.

Ротор в свою очередь – это цилиндр, собранный из стальных листов (сталь штампованная электротехническая), и насажанный на стальной вал, который в свою очередь при сборке электрического движка устанавливается в подшипники. В зависимости от того, как собраны фазные обмотки агрегата, роторы двигателя могут быть фазными или короткозамкнутыми.

  • Фазный ротор – это цилиндр, на котором собраны катушки, сдвинутые относительно друг друга на 120º. При этом в его конструкцию установлены три контактных кольца, которые не соприкасаются ни с валом, ни между собой. К кольцам присоединены с одной стороны концы трех обмоток, а с другой графитовые щетки, которые относительно колец располагаются в скользящем контакте. Пример такой машины – это крановые электродвигатели с фазным ротором.
  • Короткозамкнутый ротор собирается из медных стержней, которые укладываются в пазы. При этом их соединяют специальным кольцом, изготовленном из меди.

Асинхронный электрический двигатель с фазным ротором является обладателем больших размеров и веса. Но у него отличные свойства, касающиеся пусковых и регулировочных моментов. Двигатели, у которых установлен короткозамкнутый ротор, считаются самыми надежными на сегодняшний день. Они просты в конструкции, поэтому и являются дешевыми. Их единственный недостаток – это большой пусковой ток, с которым сегодня борются соединением обмоток статора со звезды на треугольник. То есть, пуск производится при соединении звездой, после набора оборотов производится переключение на треугольник.

Типы роторов

В зависимости от области применения и строения, роторы бывают следующих типов:

  • Фазный – якоря данного типа представляют собой совокупность намотанных на сердечник катушек, расположенных относительно друг другу под углом 1200. Концы проводов катушек выводятся к пластинам коллектора и запитываются при помощи щёточного узла.
  • Короткозамкнутый –ротор такого типа состоит из цельного цилиндра с пазами, в которые укладываются стержни из электролитической меди или алюминия. Концы таких стержней соединяются между собой кольцом. Коллектора и щеточного узла в агрегатах, оборудованных подобным якорем, не имеется.

Двигатели с фазным типом якоря отличаются большими размерами и весом, но при этом обладают прекрасным пуском и регулировкой. Агрегаты с короткозамкнутыми роторами имеют меньшие размеры, меньшую подверженность поломкам, простоту в эксплуатации.

Разобравшись в том, что такое собой представляют ротор и статор, можно получить не только полезные теоретические знания, но и практические навыки: зная устройство агрегатов, работающих на постоянном и переменном токе, можно при наличии неисправности проверить работоспособность их основных узлов, определить, виноваты ли в поломке намотка якоря, статор, щеточный или коллекторный узел.

Также ответив на вопрос «ротор что это такое» и углубившись в устройство данной детали, можно производить перемотку сгоревших обмоток самостоятельно, что, в свою очередь, является достаточно востребованной и высокооплачиваемой работой.

Что такое обмотки возбуждения?

Ротор – это постоянный магнит, а статор – это генератор переменного магнитного поя. Поле, которое создает статор неподвижно относительно него. Включив электродвигатель, исходного варианта никакой работы не произойдет, а статор будет находится под воздействием поля или без него. для того, чтобы заставить якорь вращаться необходима обмотка возбуждения. Основная функция обмотки возбуждения – менять полярность ротора, таким образом, задавая ему вращательное движение. При достижении необходимых оборотов обмотка возбуждения отключается.
