Соединения проводки, как правильно скручивать провода

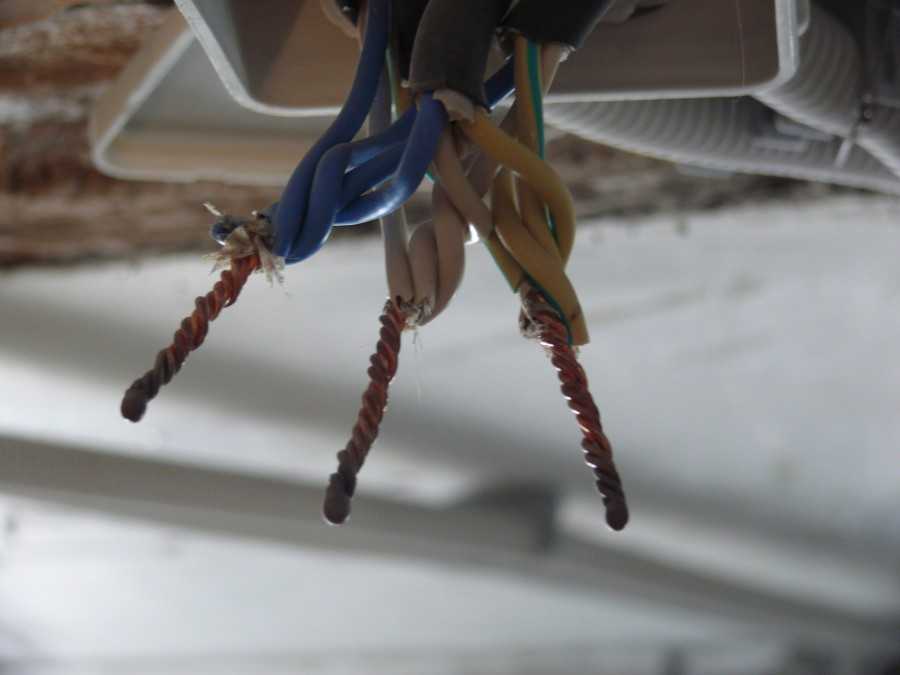

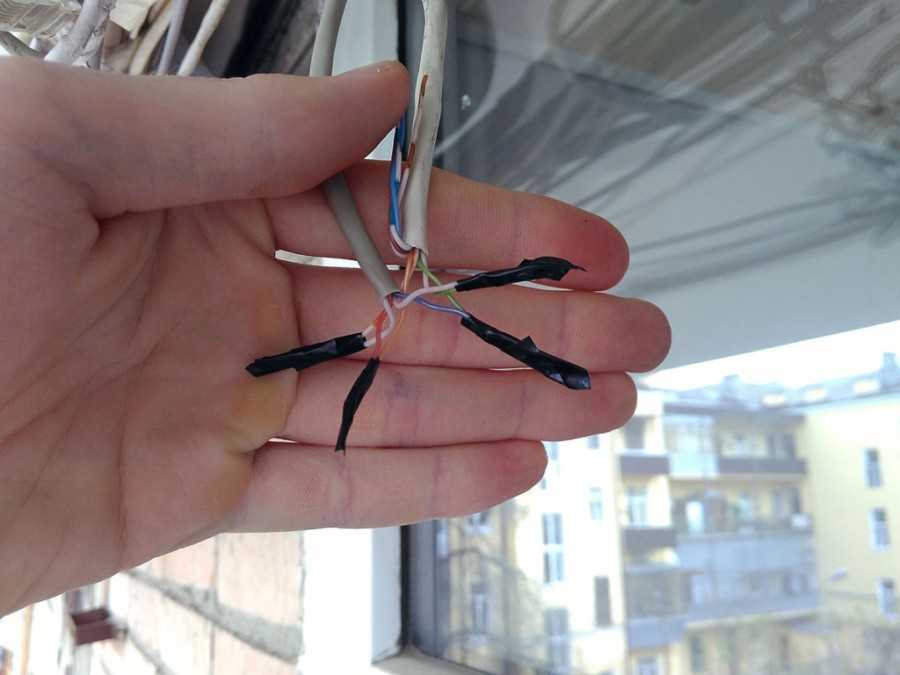

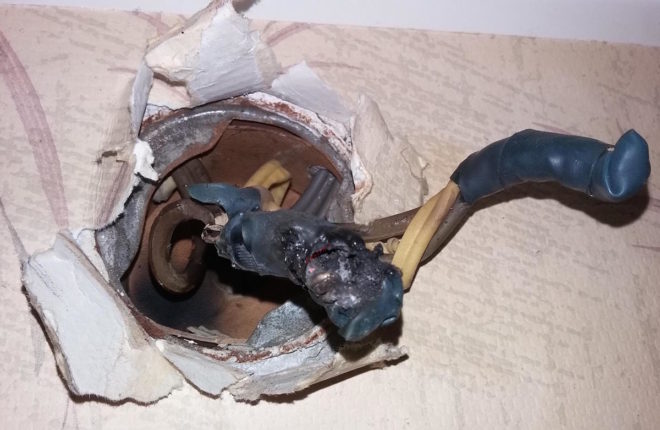

Опасность скрутки

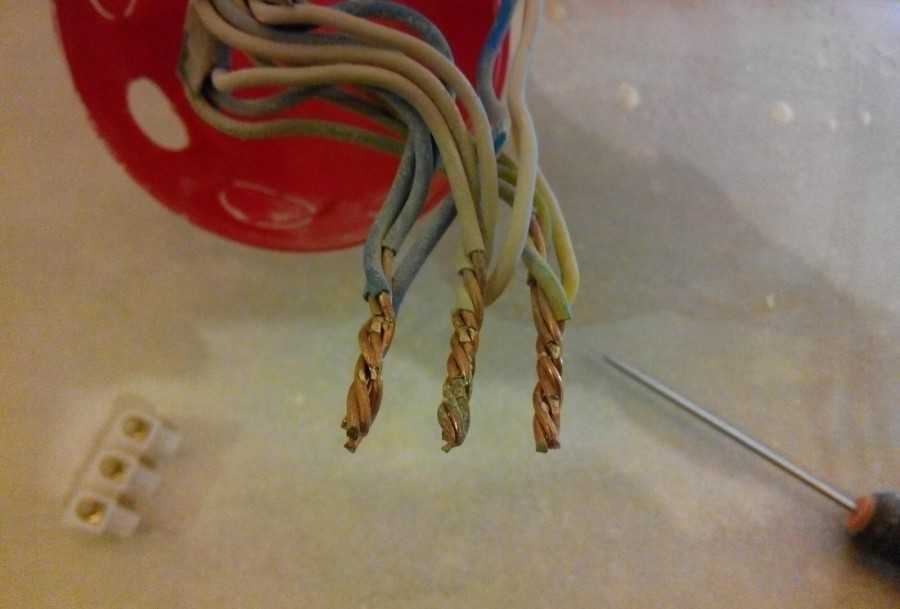

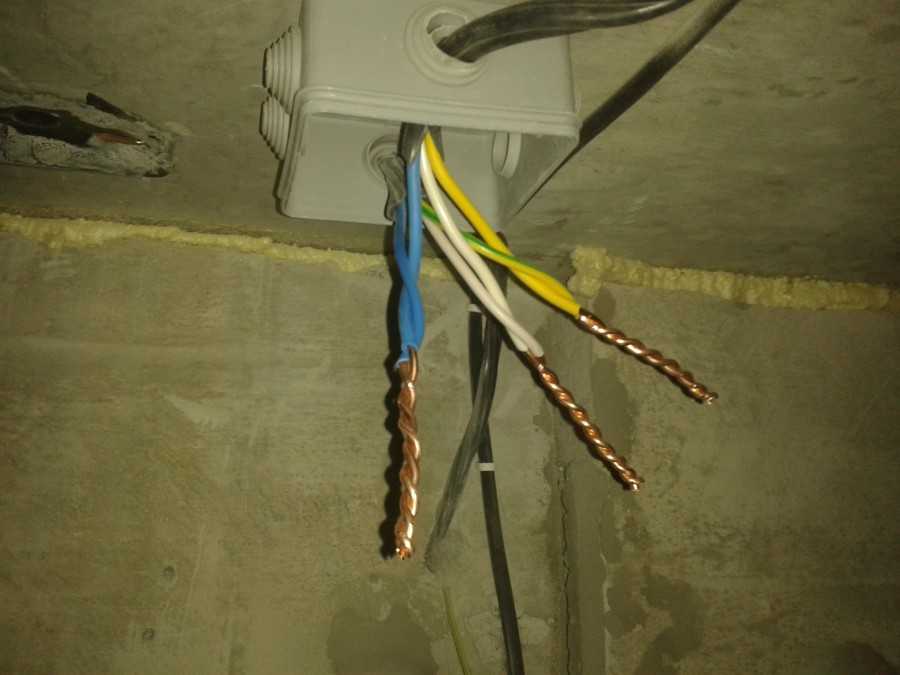

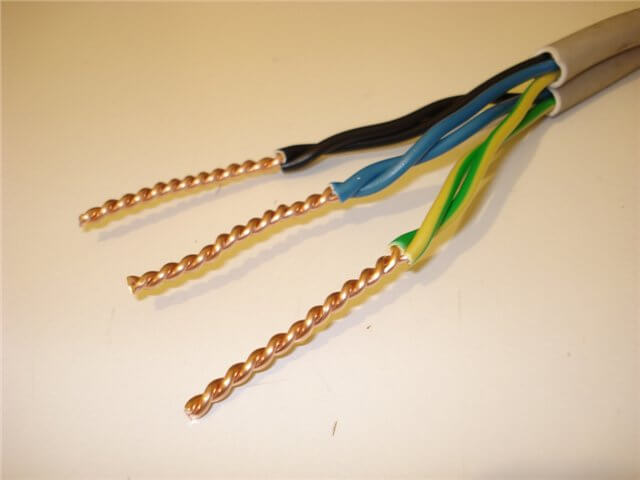

Соединение жил между собой методом скрутки
В п. 21 гл. 2.1. ПУЭ скрутка в числе способов соединения проводов не прописывается. Правила разрешают использовать сварку, пайку, зажимы. Опасность скрутки электрических проводов заключается в следующих моментах:

  • повышение переходного сопротивления контактов при слабом затягивании жил;
  • ослабевание скрученного участка, приводящее к нагреву;
  • увеличение тока при слабом контакте;
  • оплавление изоляционной защиты проводника;
  • риски коротких замыканий, возгорания, удары человека током.

Несмотря на нормативный запрет, большинство мастеров прибегают к методике скручивания. Данный вариант подойдет для тестирования работы линии, выполнения кратковременной сети, на период ремонта.

Используйте специальные клеммники, чтобы скручивать жилы.

Сварка

Еще одним из способов улучшения скрутки является сварка. Опять же сварка – это лишь метод увеличения надежности скрутки.

Она неприменима для алюминиевых проводов, используется сварка только на медных кабелях большого сечения.

Надежность при сварке значительно выше, чем при пайке. Она является хорошим способом улучшить соединения в распределительной коробке, однако сварка все же не очень практична.

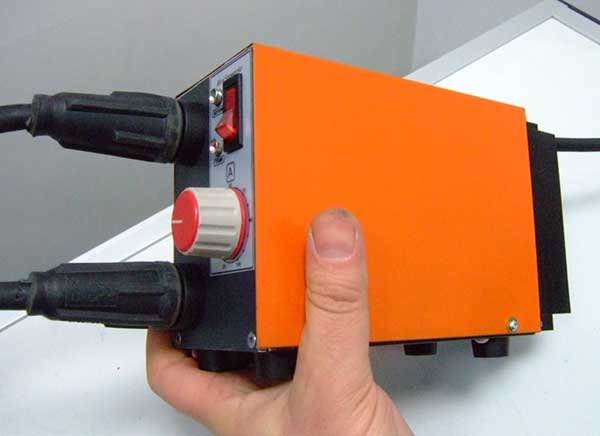

К тому же для нее понадобится специальное оснащение, сварочный инвертор.

Сварка не используется на алюминиевой проводке, дополнительным недостатком является возможность ослабления скрутки, поскольку при сильном нагреве проводов, что будет обязательно при процессе сварки, возможно послабление самой скрутки из-за изменения физических свойств металла.

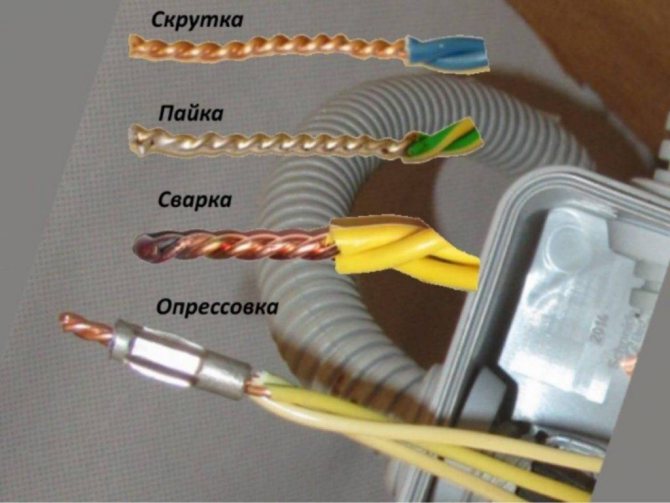

Отдельными способами соединения пайку и сварку считать нельзя, они лишь обеспечивают дополнительную надежность.

Также после использования паяльника или сварочного аппарата место соединения все равно придется изолировать.

Плюсы и минусы


При помощи скрутки можно быстро соединять провода
Сплетение проводников не рассчитано на подключение мощных приборов – чайников, стиральных машин, обогревателей, холодильников, компьютеров. Несмотря на это у скрутки есть несколько преимуществ:

  • быстрый процесс организации;
  • при правильном исполнении – долговечность;
  • отсутствие необходимости в специальных инструментах;
  • создание сигнальных контактов;
  • дополнительное усиление при использовании технологии пайки;
  • минимум затрат на расходные материалы;
  • возможность повторного выполнения.

В числе недостатков выделяются:

  • обязательная изоляция скрученного участка;
  • нормальная работа линии только при подключении маломощных потребителей;
  • неудобство выполнения;
  • риски возгорания проводки при нарушениях алгоритма;
  • постоянные перепады напряжения и перегрузка скрученного участка.

Сплетение целесообразно при эксплуатации слабой по мощности техники – светильников, адаптеров питания.

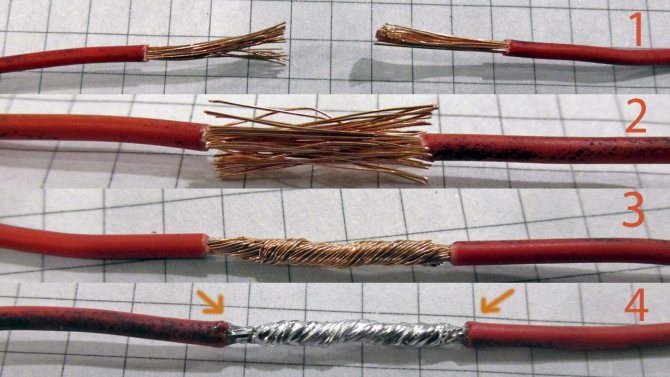

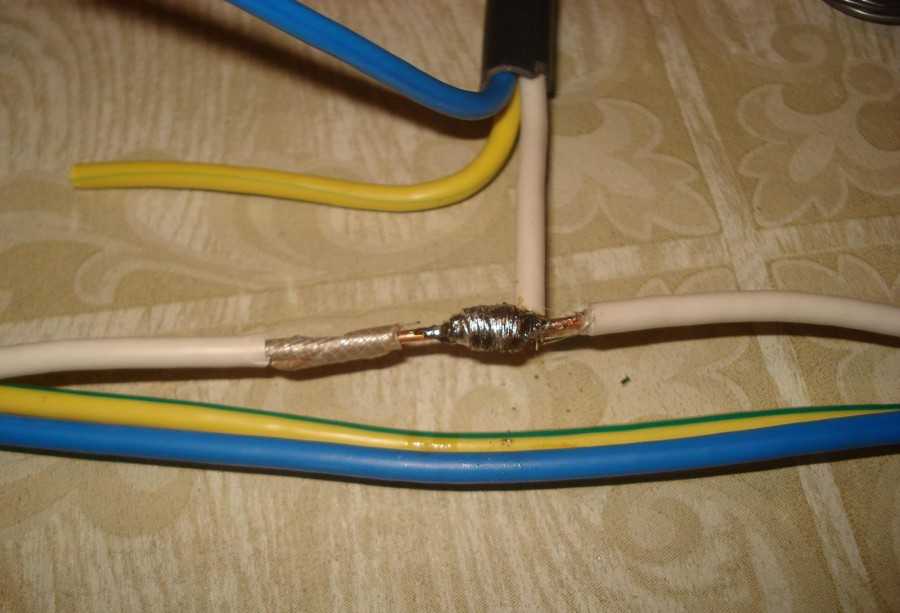

Паяльник в помощь

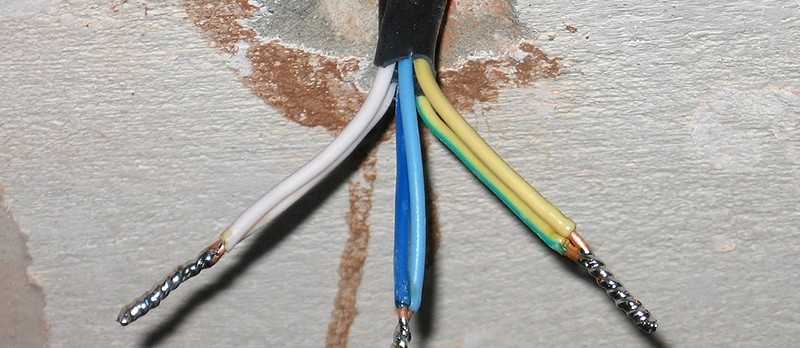

Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой. При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к. есть риск повреждения изоляции.

Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

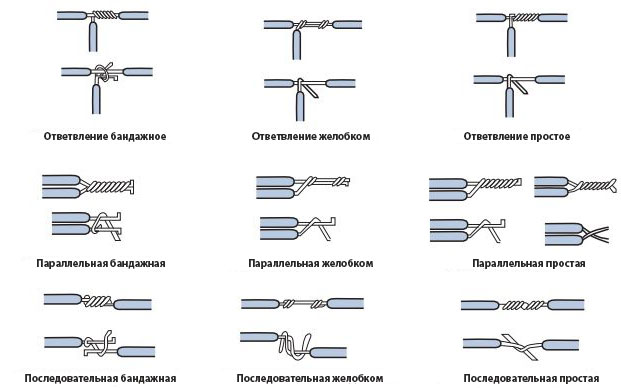

Разновидности скруток


Разновидности скруток
Правильно сделав скрутку проводов, можно получить надежный и плотный участок. Мастера прибегают к различным видам соединения – безопасным и прочным:

  • Бандаж – к двум отрезкам прикладывается дополнительный и оплетает вокруг них. Так создается дополнительное усиление участка.
  • Желобок – при параллельной технике одна жила остается неподвижной, а вторая обвивается вокруг нее. Этот вид подразумевает проделывание одним кабелем 3-4 витка вокруг второго. Затем первый прокладывает плотно параллельно второму и снова делается 3-4 витка;
  • параллельное соединение. Два проводника со снятой на одинаковом уровне изоляцией укладываются рядом. Кончики плотно перекрещиваются и закручиваются в любую сторону.

Все типы скруток можно использовать в качестве временного крепления.

Современные материалы

Производители электроустановок предлагают свои решения вопроса соединения проводов. Выполненные в заводских условиях компактные соединители – современная альтернатива скруткам кабелей. К примеру, зажимы СИЗ для скрутки представляют собой конусообразную пружину, установленную в диэлектрический корпус. Вставленные в такие СИЗ колпачки, пучки проводов прокручиваются несколько оборотов и надежно фиксируются.

Для быстрого соединения подходят клеммы «Wago» одноименного производителя. Стык в них происходит автоматически: при вставлении жилы в соответствующее отверстие срабатывает плоско-пружинный зажим. Такие клеммы бывают одноразовые или многократного использования. Благодаря простоте использования, монтаж проводов производится легко, а контакт надежен.

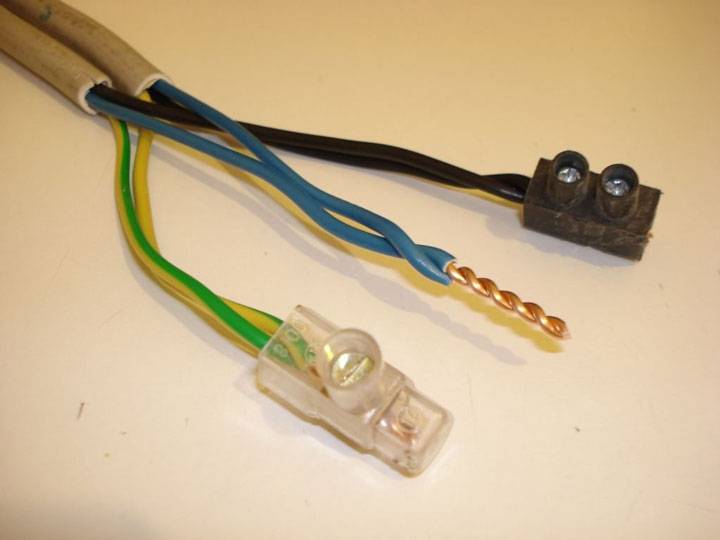

Не стоит забывать и стандартные клеммные колодки, которые универсальны для любых видов соединений. Сделанное с использованием колодки, соединение не уступает ни Wago, ни колпачкам СИЗ.

Скрутка проводов по ПУЭ

В правилах устройства электроустановок сказано, что для скручивания можно использовать отрезок 3-6 см. Нормативы допускают соединение многожильных и одножильных кабелей с зачисткой концов на 4-8 см. Многожильный проводник требуется уложить на одножильный и накрутить на 4 см.

ПУЭ устанавливают тип провода для домашней линии. Алюминиевый кабель должен быть с сечением 2,5-4 мм2, медный – 1,5-2 мм2. Силовой шнур ВВГ и ПВ применяется только с ПВХ-оболочкой. Провод типа ШВЛ и ШТБ с сечением 0,5-0,75 мм2 – с изоляцией из резины или ПВХ.

Процесс подготовки жил к скручиванию

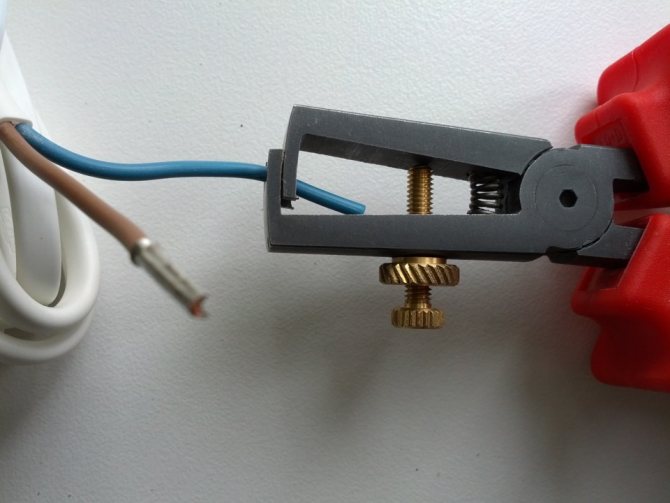

Зачистка изоляции
Чтобы скрутить электрические провода, понадобится обесточить сеть, выключив вводный автомат. Далее понадобится:

  • выбрать инструмент с заизолированными рукоятками и перчатки из диэлектрического материала;
  • снять с жил изоляционное покрытие так, чтобы металлическая часть осталась целой;
  • намочить салфетку в любом обезжиривателе (уайт-спирит, ацетон, жидкость для снятия лака) и вытереть оголенные части;
  • наждачной бумагой зачистить участок жилы так, чтобы он приобрел характерный металлический блеск.

Скрутку можно начинать только после подготовки.

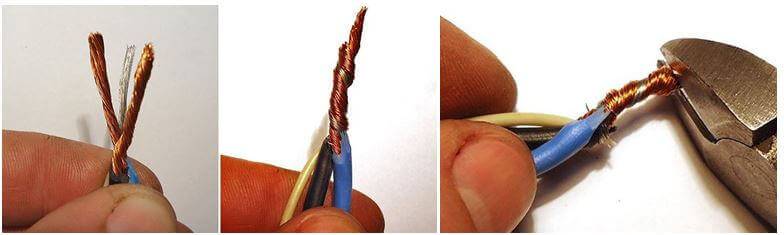

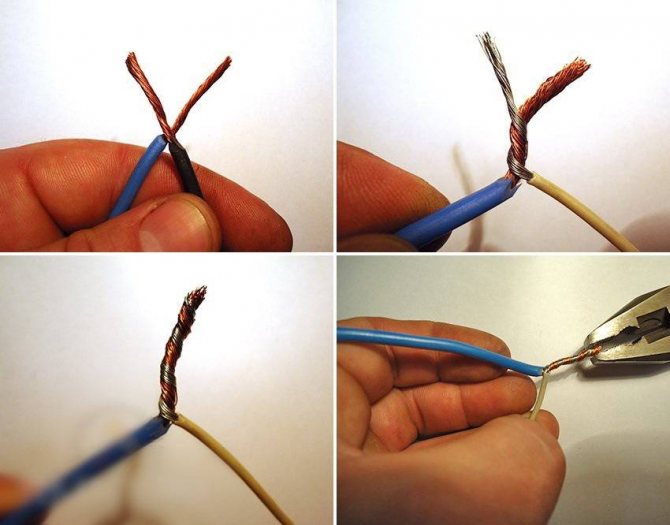

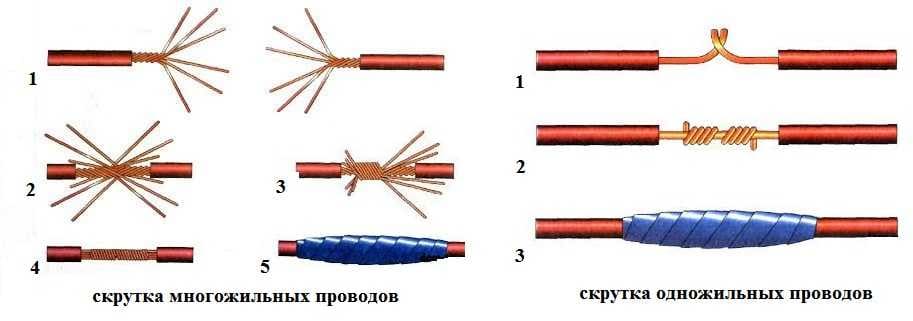

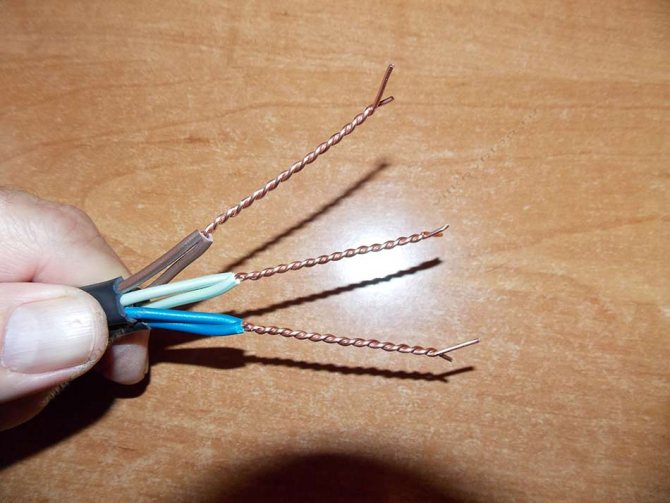

Варианты скручивания многожильных проводов

Многожильным является провод с металлической центральной частью в виде тонких жил. Элементы переплетаются между собой, образуя свивку с наружной изоляцией. Производители могут покрывать проводки полиуретаном, добавлять капроновые нити для улучшения прочности. Защита усложняет процесс снятия изоляционного слоя.

Скрутку изолированных многожильных проводов выполняют несколькими способами.

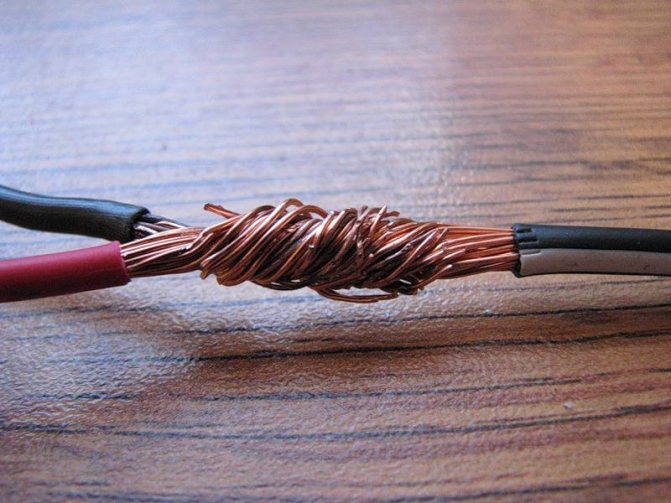

Параллельное соединение

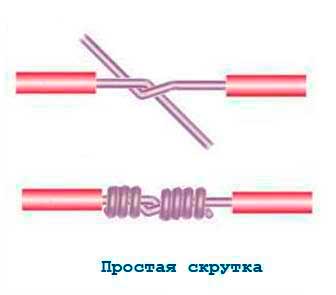

Простейший вариант, когда две зачищенные жилы укладываются крест-на-крест одна на одну. Скручивать допускается только участок без изоляции. Параллельная скрутка обеспечивает надежность контактов, но не защищается от разрывов с усилием.

Технология подходит для проводников из меди – одного монолитного и одного многожильного. Алюминиевые проводники с разным сечением также допускается соединять параллельно. В случае с монолитным проводом понадобится снять больше изоляции, чем с многожильного.

После скрутки должен остаться отрезок, из которого создается дополнительный изгиб в сторону фиксации. Подобный прием усиливает прочность соединения.

Параллельным способом можно зафиксировать больше 2-х проводов.

Последовательный тип шва

Скрепить провода вместе нужно так, чтобы каждый из них накладывался на другой:

  • жилы зачищаются от изоляционного покрытия;
  • зачищенные элементы укладываются друг на друга;
  • скручивание начинается с центра так, чтобы один провод обвивался вокруг второго;
  • аналогичным образом закручивается второй контакт.

Ввиду минимальной надежности соединение подходит для двух кабелей.

Бандажная скрутка

Оптимальный способ делать крепление многожильного провода:

  • подбирается два типа провода – жесткий для фиксации и мягкий для навивки;
  • с жил снимается изоляция так, чтобы длина оголенных участков была одинаковой;
  • проводники укладываются параллельно;
  • для фиксации жил между собой используется третий зачищенный провод.

В качестве скручиваемых изделий нужно выбирать больше 2-х жестких кабелей. Навивка организуется при помощи гибкого мягкого провода.

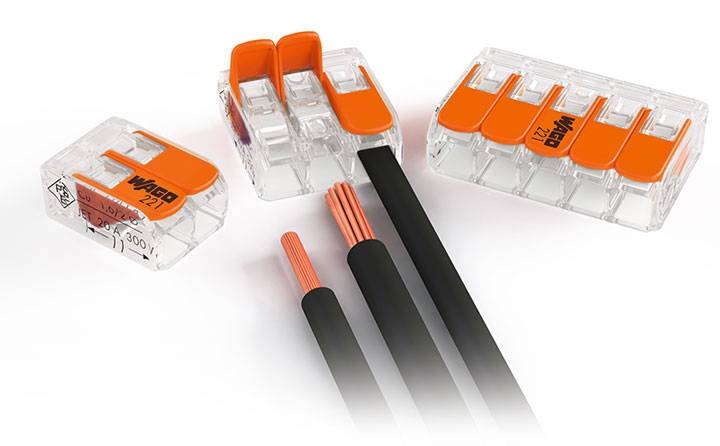

Wago


Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.
Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

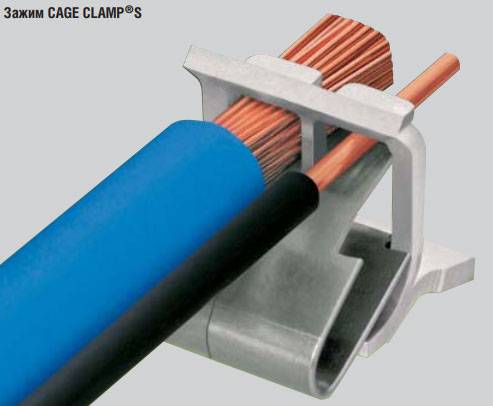

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

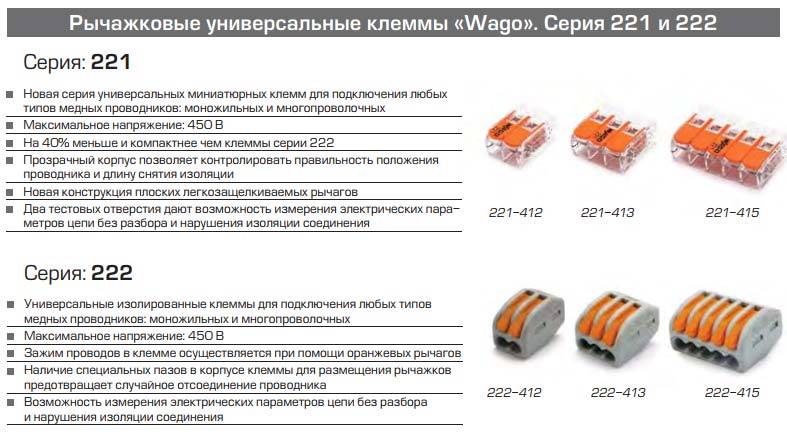

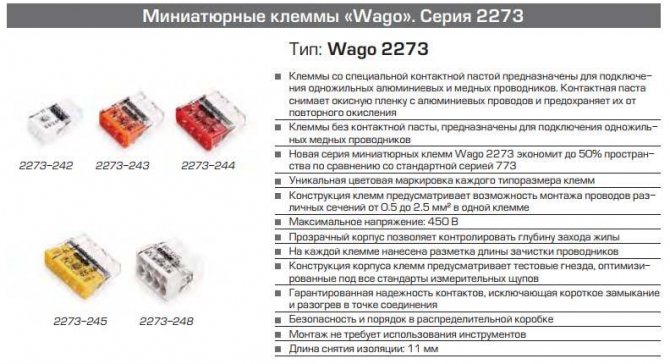

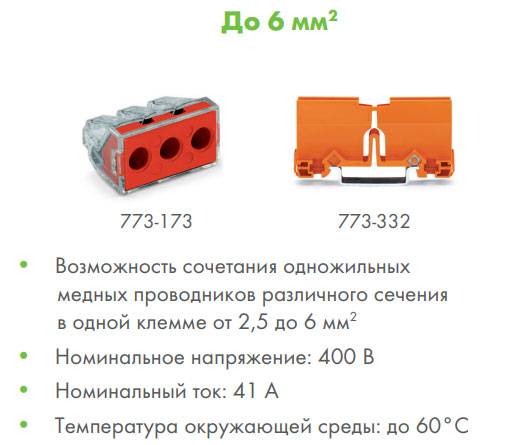

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

ЗВИ

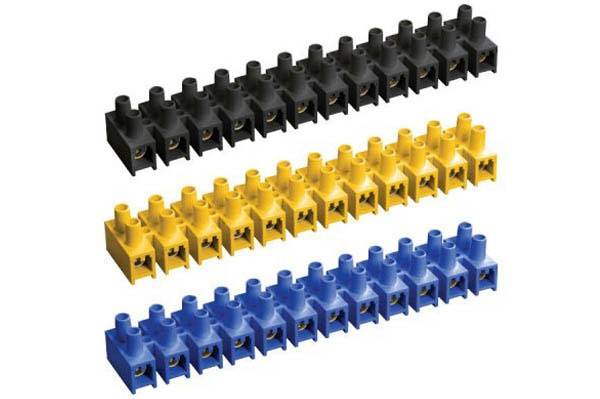

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.
С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

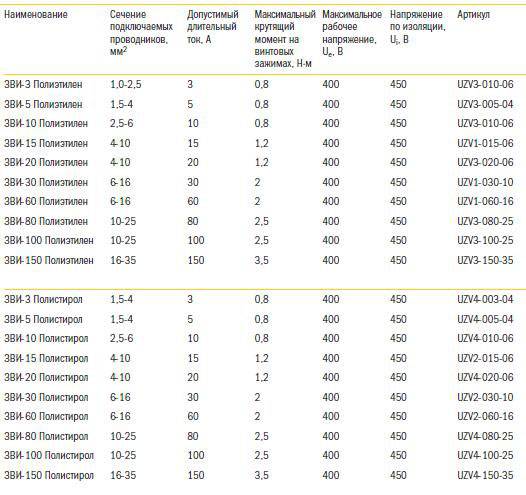

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

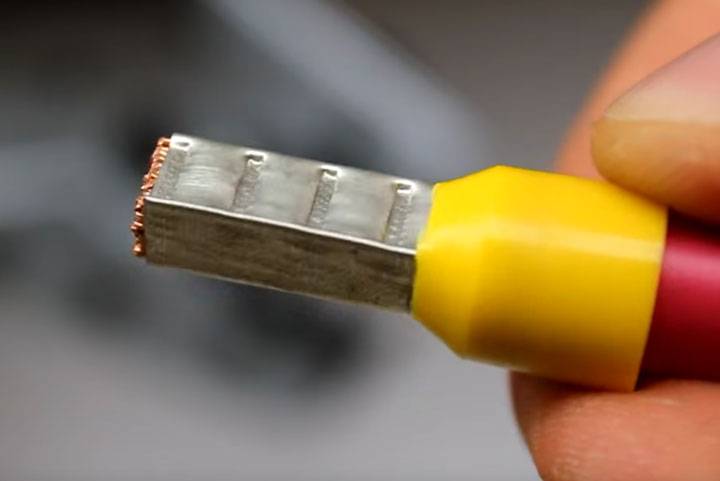

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

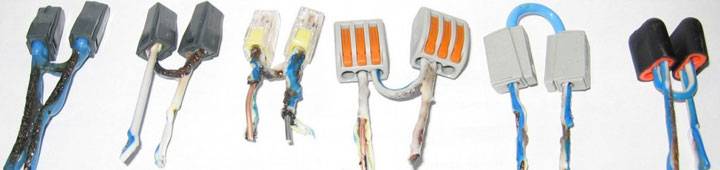

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Особенности скручивания одножильных проводов

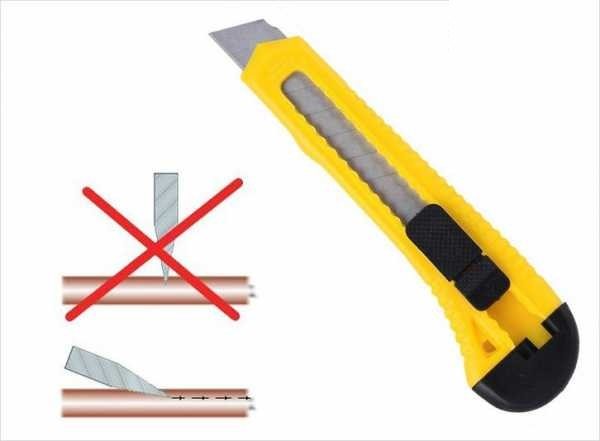

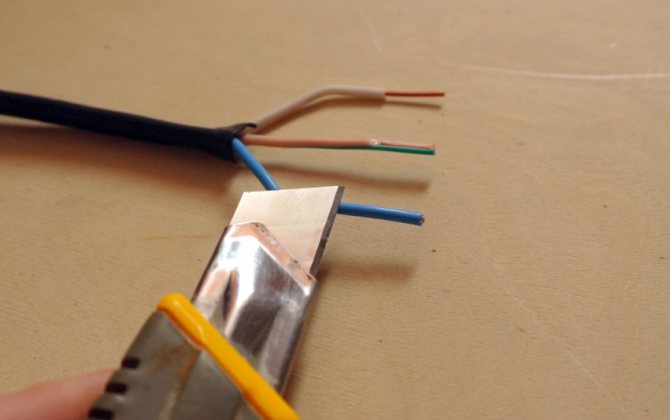

Техника удаления изоляции с проводки
Чтобы скручивать одножильные провода плотно и правильно, подойдет параллельное соединение. При выполнении работ необходимо:

  • снимать изоляцию под углом меньше 90 градусов;
  • действовать аккуратно, если материалом кабеля является алюминий;
  • зачищать для соединения изоляцию на отрезок, равный 3-4 см;
  • уложить два кабеля друг на друга на 1,5-2 см выше оголенного места под углом 45 градусов;
  • придерживая левой рукой участок выше среза, начинать скручивать жилы;
  • работать так, чтобы вначале была скрутка с изоляцией, а потом – оголенный отрезок;
  • окончить процесс скручивания пассатижами для дополнительной плотности.

Готовую скрутку можно сразу не покрывать изоляцией. Линия должна проработать 2-3 часа. После этого нужно выключить автомат на вводе и проверить температуру узла. Нагрев свидетельствует о ненадежности крепления – его понадобится переделать. При отсутствии нагревания можно изолировать жилы.

Способ – перекручивание проводки с защищенными концами

Оголите провода как минимум на 5 см, перекрестите незащищенные изоляцией концы, зажмите пассатижами получившееся перекрестие и скрутите их между собой, выполнив вращательное движение.

Полученную скрутку загните таким образом, чтобы направить ее параллельно проводу, и все заизолируйте.

Инструменты для скрутки проводов


Термоусадочные трубки для проводов
Чтобы правильно скрутить провода между собой, понадобятся:

  • канцелярский или кухонный ножик;
  • кусачки или бокорезы;
  • стриппер;
  • опрессовыватель гидравлического или ручного типа;
  • паяльник – для снятия изоляции;
  • трубка с термоусадкой;
  • строительный фен;
  • шуруповерт.

Вместо паяльника можно использовать электрический выжигатель.

Порядок работы


Зачистка проводов

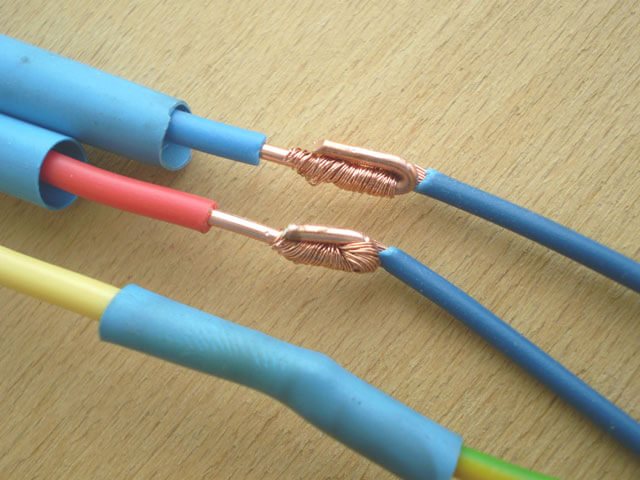

Поэтапный алгоритм скрутки можно рассмотреть на примере сплетения многожильного и моножильного шнура. В данном случае лучше работать в технике ответвления:

  1. Зачистка участка с конца проводников – длиной на 3-4 см стриппером или канцелярским ножом.
  2. Размещение термоусадки на одном из кабелей.
  3. Обезжиривание отрезков без изоляции специальным средством.
  4. Отгиб одножильного конца на 180 градусов для дальнейшего прижатия скрутки.
  5. Обкручивание многожильного шнура поверх одножильного. Понадобится 5-6 витков по часовой стрелке.
  6. Зажатие плоскогубцами отогнутого одножильного кончика и прижатие его к соединению.
  7. Размещение термоусадки на место скрутки и фиксация ее при помощи строительного фена.

Термоусадка должна плотно зафиксировать скрутку.

Средства изоляции соединения

Заизолировать полученный узел нужно качественно. С этой целью используется три технологии.

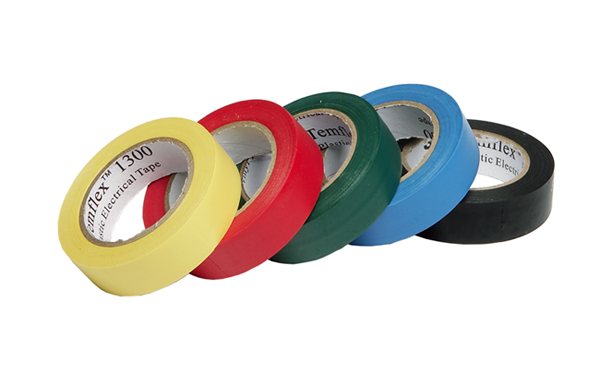

Изоляционная лента


Изоляционная лента
Лента с липкой основой изготавливается из полиэфирной и эпоксидной пленки, стеклоткани и слюды, ацетатного материала и бумаги. Для изоляции бытовой электросети подойдет лента с ПВХ-пленкой класса П и каучуковой клейкой стороной. Материал обладает хорошей адгезией, эластичностью и плотностью. Закрытие скрутки изолентой осуществляется пошагово:

  1. Намотка начинается на 2-3 см выше оголенного участка, поверх изоляции провода.
  2. Лента наматывается под небольшим углом по направлению к концу скрутки.
  3. На месте кончика материал загибается вокруг него и наматывается в обратную сторону.
  4. После места намотки лента подрезается канцелярским ножом или ножницами.

Двухслойное покрытие изоляционной лентой обеспечит надежность и максимальную герметичность контактного соединения.

Изолента подходит для скруток электрических шнуров, расположенных в сухом помещении.

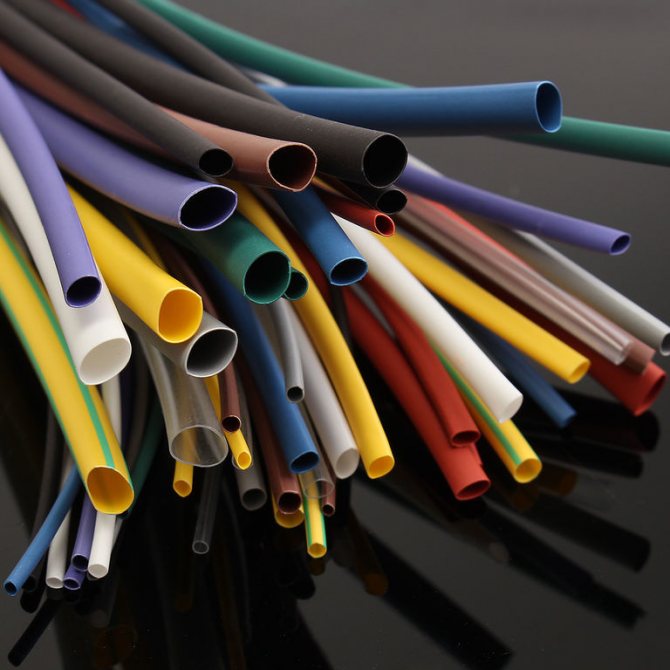

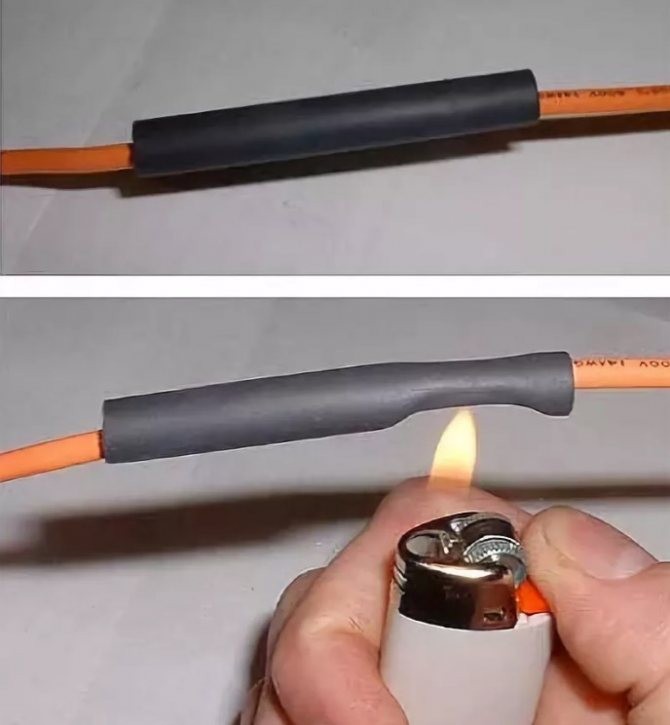

Трубка с термоусадкой


Термоусадка для проводов
Термотрубку производят из специальных полимеров, которые в условиях обдува горячим воздухом или от воздействия теплой воды сжимаются и расширяются. Термоусаживаемый материал можно располагать поверх предметов со сложным рельефом. При работе со скруткой жил изделия обеспечивают качественную изоляцию, защищают от разрывов.

Процесс изоляции осуществляется так:

  1. От трубки отрезается кусочек, на 1 см больше оголенного участка.
  2. Кусочек надевается на 1 провод до начала шва.
  3. Выполняется скрутка кабеля.
  4. После скручивания жил термотрубка натягивается на место скрутки.
  5. Строительным феном или зажигалкой на расстоянии 1-2 см нагревается трубка. Под тепловой струей она уменьшится и плотно прижмется к участку.

Проводники, заизолированные термотрубкой, согласно ГОСТ, допускается укладывать в ванной, погружать в грунт или воду.

Строительный изолирующий зажим

При организации домашней или квартирной проводки целесообразно использовать специальные колпачки СИЗ. Изделия надеваются на место для изоляции после выполнения скрутки. Кончик колпачка обрезается, а сам СИЗ с усилием надевается на провод. Специальные пружинки на поверхности раздвинутся и плотно обхватят соединение. Для дополнительной прочности можно повернуть колпачок по направлению часовой стрелки.

При использовании СИЗ скрученный участок можно не пропаивать.

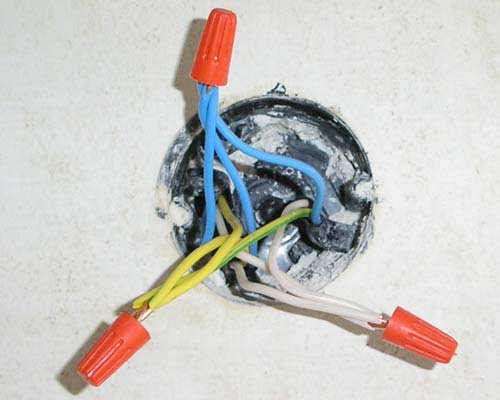

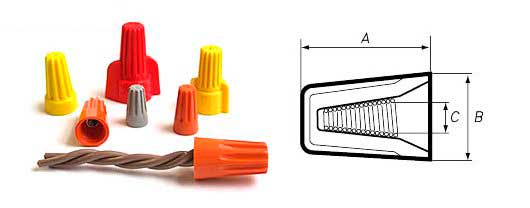

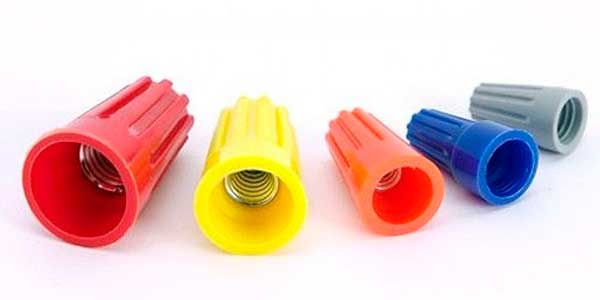

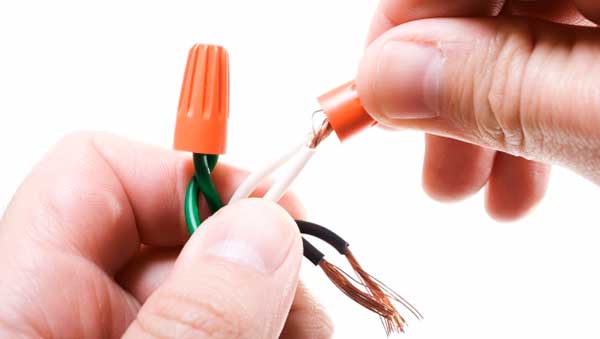

Колпачки СИЗ

Колпачки СИЗ – простой и удобный способ соединения. Производятся они трех типов – без контактов, а также с зажимным и подпружиненным контактом.

Колпачки без контактов сделаны только из изолирующего материала. Предназначены они для изоляции скрутки.

Они надеваются сверху на скрутку, предохраняя ее от попадания влаги.

Колпачки обеспечивают легкость доступа к месту соединения проводов, зачастую применяются в распределительных коробках.

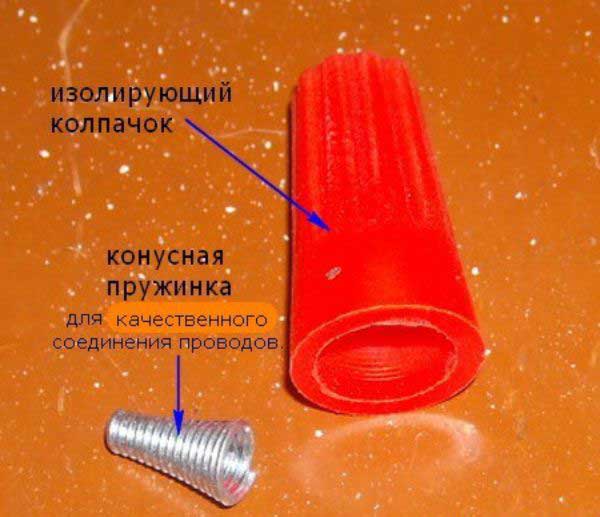

В колпачках с зажимным контактом внутри установлено кольцо из мягкого металла. Такой колпачок надевается на скрутку, а для лучшего соединения пассатижами установленное кольцо сжимается.

Этот колпачок можно использовать и как отдельное соединение, без предварительной скрутки.

Очищенные от изоляции провода вставляются в кольцо колпачка, после чего оно зажимается пассатижами. Данные колпачки обеспечивают практически неразъемное соединение.

Идентично описанным работают колпачки с пружинным контактом, но зажимать у них ничего не нужно, надежность крепления будет обеспечивать пружина внутри. У такого колпачка соединение – разъемное.

Рекомендации профессионалов

Опытные электрики дают несколько советов, как применить скрутку и рассмотреть все риски такого соединения.

ПУЭ разрешает


Использование пайки
Полностью запретить скрутку нормативы не могут. Ее допускается использовать в сочетании с технологиями:

  • сварки: крученные провода дополнительно спаиваются для обеспечения неразъемности контакта;
  • пайки: припои не могут придать соединению механической прочности. По этой причине жилы скручиваются, спаиваются, изолируются и помещаются в распредкороб.

Для дополнительной плотности свитых жил используйте винтовые клеммники.

Соединение проводников из разных материалов


Результат соединения меди с алюминием
Соединять в одну скрутку медь и алюминий запрещено. Между ними возникает гальваническая пара, которая под воздействием влаги и химических процессов подвергается электролизу. Сопротивление разрушенных контактов увеличивается, а потом пропадает. В итоге шов нагревается и обгорает.

Разница коэффициентов теплового расширения материала приведет к ослабеванию шва после остывания. Сопротивление начинает нарастать интенсивнее.

Появление оксидной пленки

Алюминий – материал, на поверхности которого всегда появляется оксидная пленка. Она повышает защиту кабеля, но вместе с тем увеличивается контактное сопротивление. Чтобы его исключить, жилы покрывают кварцевазилиновой пастой или приобретают специальные клеммники с данным наполнителем.

Скрутку, как тип соединения токопроводящих жил, допускается использовать только как временную меру. В условиях постоянной работы шов может привести к возгоранию проводки, пожароопасным ситуациям.

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

  1. Тщательно зачищаем обе жилы от изоляции примерно на 4-5 см. Для этого также можно использовать специальный .
  2. Протираем оголенные контакты тряпкой, смоченной в ацетоне (обезжириваем).
  3. Наждачной бумагой зачищаем концы до металлического цвета.
  4. Скрещиваем проводники между собой и одну из жил тщательно накручиваем на другую с помощью пассатижей. Количество витков нужно сделать не менее пяти.
  5. Вторую накручиваем аналогичным методом на 5-7 витков.
  6. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку – кембрик, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди крайне не рекомендуется опытными электриками, не говоря уже о стандартах ГОСТ. Связано это с различным сопротивлением металлов, а также тем фактом, что при взаимодействии медь и алюминий окисляются, что заметно ухудшает электрический контакт. Еще один недостаток заключается в том, что будет происходить скрутка разных металлов (по физическим свойствам): жесткого и мягкого, что также ухудшает контакт.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Многожильные медные провода — идея скрепления

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Интересный инструмент для электрика

Чтобы сделать скрутку проводов надежной, долговечной и безопасной, что самое главное, рекомендуем Вам учитывать следующие рекомендации:

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками.

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Материалы

Напомним, что скрутка проводов при соединении двух участков электрической сети, операция запрещенная ПУЭ. Но, как показывает практика, скрутки, как делали, так и делают, и ничего с этим сделать уже невозможно. Ими пользуются как обыватели, так и опытные электрики. Конечно, нельзя утверждать, что даже самая хорошая скрутка является самым надежным контактом, но будем считать, что данный вид соединения будет как бы первым этапом в процессе пайки или сварки. Итак, наша задача рассмотреть вопрос, как делается скрутка проводов правильно.

Существует несколько видов скруток проводов, которые гарантируют высокое качество контакта. И если этот вид соединения провести «а лишь бы как», то есть большая вероятность, что в месте подключения начнет образовываться так называемое переходное контактное напряжение. Этому есть две причины:

  • в местах контактирования двух проводов происходит уменьшение площади соприкосновения за счет образования выпуклостей самих проводов во время их скручивания;
  • на голых проводах начнет образовываться оксидная пленка, которая будет являться непреодолимым барьером для прохождения электрического тока.

Необходимо добавить, что оксидная пленка есть у всех металлов, кроме благородных. Вот почему очень часто контакты в электрике и радиоэлектронике чаще всего выполнены из серебра.

Понятно, что контактное сопротивление приводит к тому, что соединение двух проводов начнет нагреваться. И это опять-таки приводит к увеличению сопротивления. При этом тепло внутри изоляции практически не отводится, что приводит к повышению температуры и проводов, и скрутки. Этот процесс, как геометрическая прогрессия, увеличивается лавинообразно. Так что недалеко до пожара, который обычно констатируется как «неисправность в электропроводке».

Но самое интересное заключается в том, что никакие защитные приборы на это не реагируют. Имеется в виду автоматические выключатели и разнообразные предохранители. А все дело в том, что эти приборы реагируют на увеличение нагрузки, которой в данной ситуации в сети и нет. Сила тока все та же без изменений, просто нагревается плохой контакт.

Из всего вышесказанного можно сделать вывод, что хорошо сделанная скрутка необходима лишь для одной единственной цели – не изменять величину переходного контактного сопротивления. Этот показатель должен оставаться стабильным.

Прежде чем перейти к разбору позиции, как делать скрутки проводов правильно, необходимо подготовить сами провода.

  1. Сначала с жил снимают изоляцию.
  2. Если металлический проводник грязный, то его необходимо очистить чистой тряпочкой, смоченной в растворителе или уайт-спирите.
  3. После чего сам голый провод надо зачистить до металлического блеска. Это можно сделать наждачной бумагой или металлической щеткой.

После чего можно приступать к скручиванию, для чего необходимо пользоваться плоскогубцами.

Самая простая скрутка – это навивание одного провода на другой. Для этого надо один конец согнуть под углом 90º, приблизительно на расстоянии от края изоляции, равному 7-10 диаметрам жилы. После чего с помощью плоскогубцев сделать 5-8 витков вокруг соединяемой жилы. При этом производится уплотнение витков нажатием инструмента (жать надо не очень сильно). Конец второго провода надо согнуть в обратную сторону и точно также накрутить, с последующим зажатием плоскогубцев.

Чтобы не разбираться с каждым видов по отдельности, предлагаем рисунок, где эти виды уже показаны.

Как уже было сказано выше, это первый этап соединения двух электрических участков. После чего соединение можно пропаять или проварить. Многие этим не занимаются, а ведь именно пайка или сварка – залог высокого качества стыка. Хотя надо отметить, что оба эти процесса – вещь серьезная. Не каждый может своими руками это сделать. Поэтому чаще всего на скрутку надевают изолирующие колпачки СИЗ.

Колпачки СИЗ – это своеобразная изоляция, которая подбирается по сечению скрутки. Они же создают небольшое давление, которое прижимает внутри скрутки проводов два элемента друг к другу. К тому же колпачки СИЗ подбираются по цвету, обозначая по ПУЭ фазные, нулевые и заземляющие контуры, что обеспечивает простоту распознавания шлейфов в пучке кабелей, проложенных по схеме здания. Они же изолируют каждый участок.

Мы не будем вам доказывать, что скрутка проводов – это хороший способ соединения. Да, её можно качественно выполнить и заизолировать. Также она отлично подойдёт в качестве временного варианта. Но по правилам устройства электроустановок (ПУЭ) для того, чтобы соединять провод или кабель, обычные скрутки не рекомендованы. Тем не менее, разговор о ней мы будем вести, и очень подробный. Во-первых, потому что вразрез с ПУЭ большинство соединений так и выполняется этим старинным «дедовским» методом. Во-вторых, потому что правильная скрутка является основным этапом наиболее надёжных способов соединения проводов – сварок и паек.

Ссылка на основную публикацию
