Срабатывает УЗО – причины отключения и способы решения проблемы

Устройства защитного отключения все чаще встречаются в современных домах. Эксплуатация этих приборов имеет особенность. Они подвержены ложным срабатываниям. Чтобы жить без лишних отключений света, необходимо знать, почему выбивает УЗО и как это предотвращать.

Как работает УЗО

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводнику. Если они равны, устройство работает в штатном режиме и пропускает питание на квартиру. Если отличаются, значит, где-то образовалась проблема. УЗО отключает напряжение на защищаемой линии.

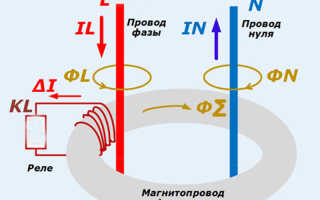

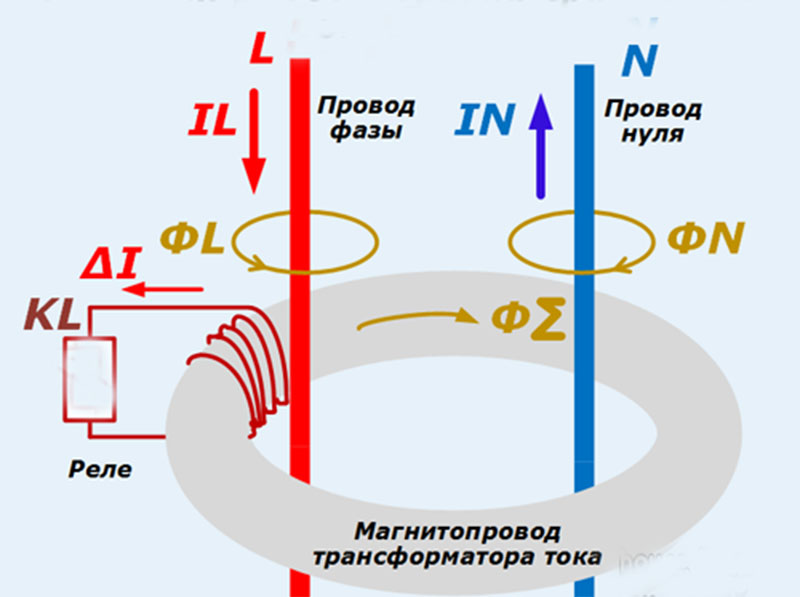

Принцип работы устройства защитного отключения

Под проблемой подразумевается состояние, когда токи в фазном и нулевом проводниках неравны. Для сравнения этих показателей в УЗО предусмотрен специальный дифференциальный трансформатор. Его первичными обмотками являются фазный и нулевой провода, через которые ток поступает в квартиру. Они включены в противофазу. При одинаковых токах обмотки создают равные по модулю, но противоположные по направлению магнитные потоки. Их геометрическая сумма равна нулю. При неодинаковых токах магнитные потоки отличаются и наводят ЭДС на вторичную обмотку трансформатора. Сигнал вторички поступает на контроллер схемы, а с него на исполнительный орган — электромагнитное реле. Оно отключает выходную L клемму УЗО от входной.

УЗО (устройство защитного отключения)

 Устройства защиты предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Так же служат для защиты электроустановок от пожаров в следствии утечки тока.

УЗО обязательно устанавливаються в паре с автоматическими выключателями.

Дифференциальные автоматы (АВДТ)

 Дифавтомат (дифференциальный автомат) устройство объединившее в себе УЗО и автоматический выключатель. Это устройство компактнее и проще в монтаже, чем связка УЗО+автомат, но стоит дороже их.

Вот в принципе и все основные устройства которые могут потребоваться для вашей безопасности и безопасности ваших электроприборов.

Вопросы присылайте любым удобным способом. См. меню =>

Заказать ремонт электрики в квартире



Не откладывайте решение проблем — ЗВОНИТЕ!

Заказать услуги можно по телефону:
8-927-205-92-92

(будни с 8:00 до 20:00)

Есть вопросы? напишите нам:



Проконсультироваться с инженером — можете любым удобным способом (телефон, , Viber, ВК, e-mail). Присылайте вопросы, фотографии, схемы, документы, ТЗ…

Заказать услуги можно по телефону: 8-927-205-92-92
(будни с 8:00 до 20:00)

Чтобы не искать нас в Интернете повторно — вступайте в наше сообщество:

Основные причины срабатывания УЗО

Принцип работы УЗО основан на сравнении тока в нулевом и фазном проводах. При условии исправной изоляции между токоведущими частями электроприбора и заземлённым корпусом эти токи равны. При нарушении изоляции или прикосновении человека к частям, находящимся под напряжением, появляется ток утечки, равенство нарушается и аппарат отключает приборы и провода от сети. Другое название этого защитного устройства — дифференциальное реле или дифреле.

Справка! Есть устройства, совмещающие функции УЗО и автоматического выключателя. Такой прибор называется дифференциальный автомат или дифавтомат.

Многим начинающим электромонтёрам интересно, почему выбивает УЗО. Причин аварийного отключения дифреле много. В зависимости от конкретной ситуации меняется способ поиска неисправности и методы её устранения.

Все случаи отключения УЗО делятся на три группы:

  1. Ложное срабатывание. Происходит без видимой причины при исправной электропроводке и электроприборах.
  2. Аварийное отключение. Происходит при нарушении изоляции между токоведущими частями электроприбора и заземлённым корпусом, а так же при прикосновении к этим частям человека.
  3. Неправильный монтаж. Срабатывание происходит сразу после завершения работ по монтажу устройства или электропроводки.

Дифференциальный автомат отключается так же при коротком замыкании или перегрузке линий электропроводки.

Ложные срабатывания защитного устройства

Устройство защитного отключения неидеально, как и сети, к которым оно подключается. Особенно, если проводка старая или к ее проектировке подошли безответственно. Поэтому владельцы УЗО периодически сталкиваются с ложными срабатываниями.

Обратите внимание! Некоторые модели УЗО и дифференциальных автоматов подвержены ложным срабатываниям ночью. Причина кроется в уменьшении нагрузки на трансформаторную подстанцию в темное время суток, из-за чего напряжение в квартирах подскакивает выше допустимых норм для защитных устройств. Если срабатывает трехфазное УЗО, то отключаются все 3 фазы одновременно.

Выбивает УЗО при включении стиральной машины

Если защитное устройство срабатывает при включении стиральной машины, то наиболее вероятная причина в неправильном подключении агрегата. Необходимо проверить:

  • подключение стиральной машины к заземлению;
  • не касается ли корпус машинки металлической ванны или труб;
  • целостность кабеля, питающего агрегат.

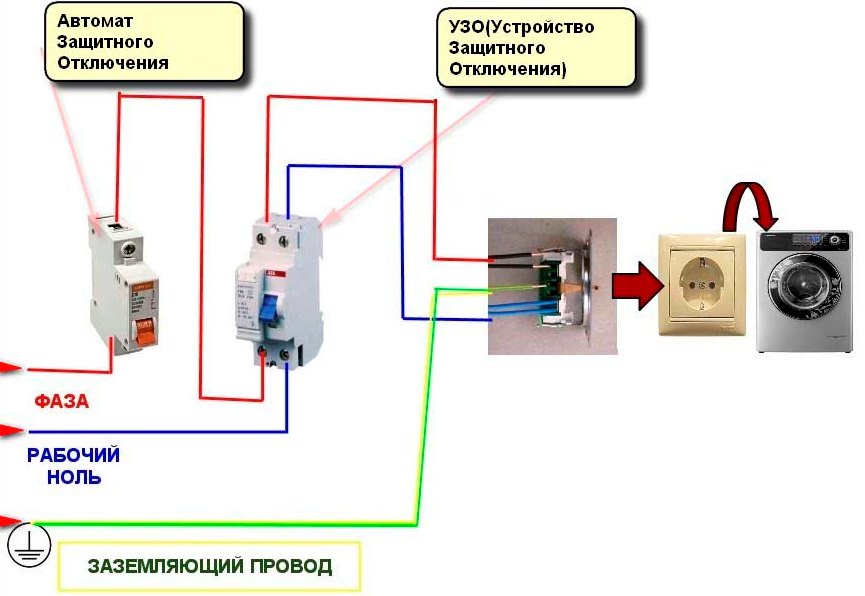

Подключение стиральной машины через УЗО

Если стиральная машина старая, то выбивает УЗО из-за проблем с изоляцией. Необходимо обратить внимание на следующее:

  • целостность изоляции внутренней проводки машинки;
  • отсутствие подтеков на двигатель и другую электрику;
  • не коротит ли обмотка двигателя.

Срабатывает УЗО на водонагревателе

Срабатывание устройства защитного отключения на водонагревателе возможно по ряду причин:

  • повреждение изоляции водонагревателя или кабелей, от которых он питается;
  • касание металлических частей прибора с оголенным проводом;
  • протечка котла;
  • чрезмерно высокая влажность в помещении (образуется конденсат);
  • УЗО не подходит по мощности к водонагревателю, поэтому его вырубает от перегрева.

Схема подключения водонагревателя к электросети

Часто проблема кроется в повреждении изоляции. В бойлере имеется ТЭН. Он подвержен периодическому нагреву и охлаждению. Поэтому изоляция ТЭНа находится не в самых щадящих режимах и подвержена износу. Проблема характерна и для других бытовых приборов. Утюги, чайники и электрические духовые шкафы тоже содержат нагреватели.

Выбивает УЗО при включении света

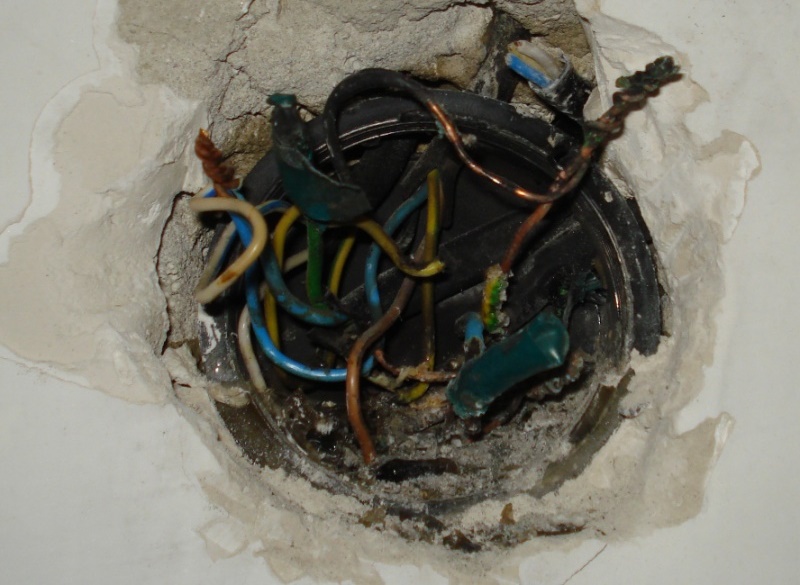

Обычно проблемы возникают после замены квартирной электропроводки или монтажа новых люстр и осветительных приборов. Необходимо обратить внимание на следующее:

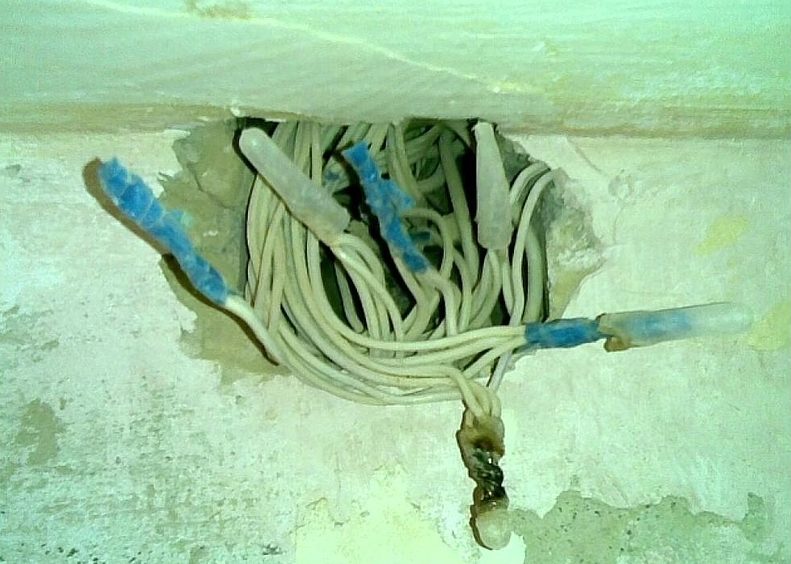

  • отсутствие в распаечных коробках скруток без изоляции;
  • не попала ли шпаклевка или цемент на проводку и токоведущие части;
  • не перетерся ли провод в люстре;
  • целостность изоляции кабелей в выключателях;
  • отсутствие перебитой проводки в стенах.

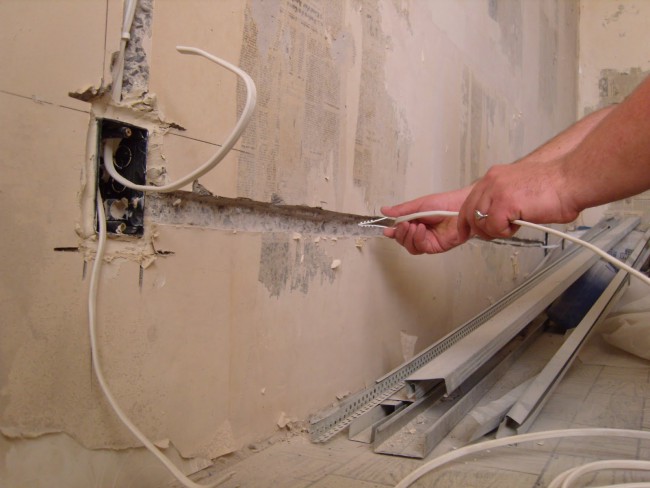

Часто неисправность кроется в обрыве кабеля в стене. Такое случается после сверления. Бур от перфоратора попадает в кабель и повреждает изоляцию фазы, нуля и земли.

Срабатывание защиты без нагрузки

Чтобы убедиться, что УЗО срабатывает без нагрузки, придется отключить от розеток в квартире электроприборы и выключить везде свет. Если защитное устройство по-прежнему выбивает, на это имеются 3 возможные причины:

  • проводка старая, ее изоляция растрескалась и проводит токи утечки на землю;
  • при ремонте произошло повреждение кабеля в стене;
  • УЗО неисправно.

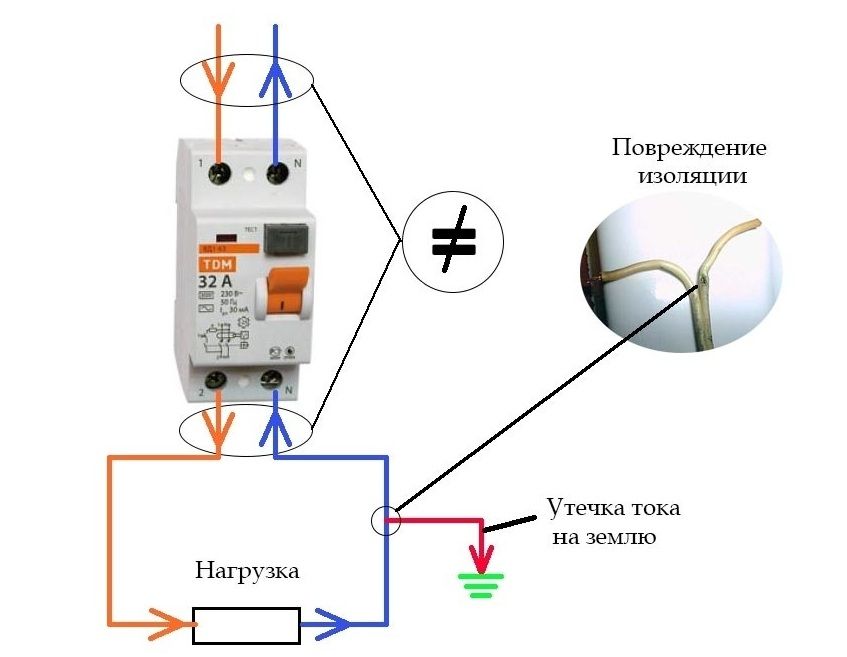

Сработка УЗО при утечке тока на землю

Чтобы определить эту проблему, необходимо отключить фазный провод, отходящий от УЗО. Если срабатывания продолжатся, то с защитой явно что-то не так.

Что делать, если отключается УЗО

Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.

Здесь надо учитывать как именно может отключаться УЗО.

  • Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
  • Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.

Когда УЗО подключено к сети без заземления и выбивает самопроизвольно (без контакта человека с токоведущими частями электрооборудования), то скорее всего это неисправность самого устройства.

Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).

  • Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
  • Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.

Диагностика функциональности и поиск поломок

Решение проблемы возможно лишь после адекватной диагностики. Необходимо проверить правильность схемы подключения защитного прибора. Эту работу следует выполнять особенно тщательно, т.к. ошибки в монтаже чаще всего провоцируют ложные срабатывания механизма.

Зачастую УЗО выбивает даже после отключения всех электроприборов от сети. Это указывает на изначально неправильный выбор. Если установлено устройство на 32 А, его лучше заменить моделью на 64 А

Лишь опытный специалист способен найти поломку, не тестируя всю систему.

Гораздо легче проверить ее пошагово:

  • Необходимо отключить электропитание во всем помещении. Центральный рубильник находится в щитке. Если проблема возникла в квартире, то выключатель расположен в щите на лестничной клетке. После этого УЗО включают. В норме автомат должен сбросить его. Если нет – механизм устройства сломан, и его придется заменить.
  • Стоит проверить кнопку «Тест». Центральный выключатель при этом должен оставаться выключенным. От выходных клемм автомата отсоединяют провода, включают рубильник. Показателем нормальной работы кнопки является положение «Включено» прибора. Если же флажок сбрасывается без нагрузок, то устройство неисправно.
  • Далее нужно определить, насколько устройство соответствует токам потребления. В первую очередь отключают все приборы-потребители, а рычажок автомата включают. После этого нужно поочередно включать технику.
  • Один из приборов может выбить УЗО. Если это происходит, нужно будет отремонтировать его или же купить защитное устройство, рассчитанное на большие допустимые токи.

О других способах проверки УЗО на работоспособность можно прочесть в этом материале.

Если УЗО выбивает при отключенных электроприборах, значит, проблема в проводке. Придется ее протестировать, чтобы определить поврежденный участок.

Неправильное подключение

Чаще всего ложное отключение происходит из-за неправильного монтажа устройства защитного отключения или розеток. В этом случае срабатывание защиты происходит сразу после подачи напряжения.

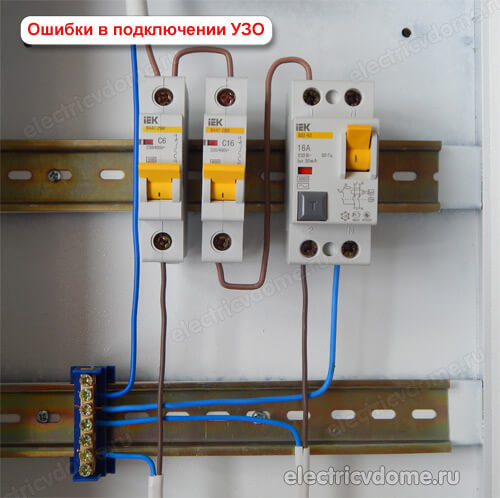

7) Ошибочное подключение в электрощите

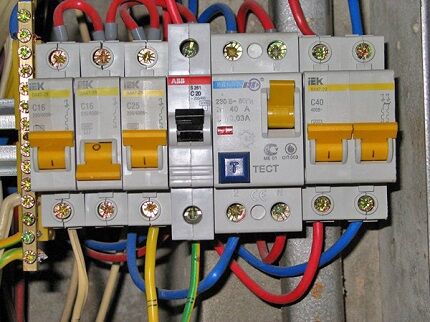

Монтаж аппарата в электрощите необходимо производить по схеме, которая находится на корпусе или в прилагаемой инструкции.

Среди наиболее частых ошибок подключения являются соединение нулевого провода и провода заземления на общей шине. Соединение нулевых проводов разных групп УЗО или объединение нулей на выходе.

Одна из самых распространённых ошибок при подключении — подключение только одного ноля, по аналогии с реле напряжения.

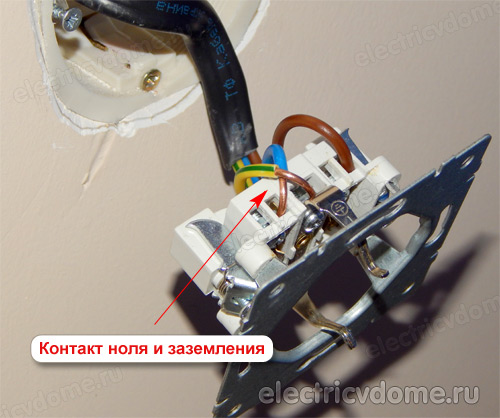

8) Неправильный монтаж в розетке

Если срабатывание происходит после установки розетки или включения в неё исправного устройства, то одной из причин может быть неправильный монтаж розетки:

  1. при установке электророзетки в установочную коробку под лапки попали провода и произошло замыкание между нулевым (N) и заземляющим проводом (PE);
  2. при подключении проводов были перепутаны нулевой провод и заземление.

Как итог – хорошо это или плохо, если срабатывает УЗО

Регулярные срабатывания УЗО, как и другой защитной автоматики, вносят достаточно большой дискомфорт в жизнь современного человека, особенно, если для этого нет видимых причин в виде оплавившихся розеток, стирка бьющейся током стиральной машинкой или такая же неправильная работа бойлера. Результатом периодически становится решение временно отключить устройство защитного отключения, но смысл в этом есть исключительно в том случае, если неисправно само УЗО.

Наглядно про причины выбивания УЗО на видео:

Чтобы не подвергать себя риску поражения электрическим током, желательно знать, как провести хотя бы первоначальную диагностику УЗО – это вполне можно сделать в домашних условиях и подручными средствами.

В противном случае есть возможность испытать на себе «черную» присказку электриков-монтажнтков: «Если где-то коротит, то после включения это сразу будет видно».

Смысл в том, что если УЗО реагирует на утечку тока через микроскопическую трещинку (которую не стали искать), то после простого отключения устройства на ее месте будет возникать подгорание изоляции. Чем это чревато вряд ли стоит подробно объяснять.

Как итог – никогда нельзя жалеть времени чтобы найти причину, почему выбивает УЗО. Это в любом случае серьезный повод, чтобы основательно пересмотреть исправность не только самого устройства, но и защищаемой им электроцепи.

Выводы и полезное видео по теме

С защитными устройствами нередко возникают трудности, но и без них обойтись невозможно. Чтобы предотвратить проблемы, следует внимательно отнестись к вопросам выбора, установки и эксплуатации УЗО. Если прибор выбивает, воспользуйтесь советами специалистов, приведенными в видеоматериалах ниже.

Видеоурок по выбору УЗО:

Частые ошибки при установке:

Причины, по которым выбивает защитное устройство:

Для обеспечения нормальной работы устройства защитного отключения необязательно быть профессиональным электриком, но элементарные навыки потребуются. Если уверены в своих силах, проведите самостоятельную диагностику прибора, исправьте неполадки.

Если нет, то не рискуйте жизнью из-за стремления сэкономить. Вызвать специалиста и оплатить его работу выгоднее, чем получить удар током и не добиться результата.

Возможно вам известны другие причины по которым выбивает УЗО и вы знаете как с ними справиться? Пожалуйста, поделитесь своим опытом с другими посетителями сайта – оставляйте , задавайте вопросы в расположенном ниже блоке.

Как найти причину срабатывания

Проще всего вызвать специалиста, который постоянно сталкивается с подобной проблемой, имеет опыт и быстро разберется с неисправностью. Если принято решение искать утечку тока своими силами, то необходимо проверить следующее:

  1. Выяснить, исправно ли устройство защитного отключения. Посмотреть, как оно ведет себя без нагрузки и не срабатывает ли при постукивании отверткой.
  2. Если УЗО исправно, предстоит искать утечку в квартире. Проблема кроется или в проводке, или в бытовых электроприборах (духовка, холодильник, стиральная машина).
  3. Если имеется электрический теплый пол, следует отключить его и посмотреть, срабатывает УЗО или нет. Нагреватели пола часто замыкают на землю.
  4. Жильцам частных домов желательно проверить погружные насосы. Они подвержены разгерметизации и замыканию на корпус.

Важно! Если устройство защитного отключения срабатывает, когда подключаете к розетке переносные электроприборы, не следует касаться их металлических частей. К таким устройствам относятся чайники, утюги, плойки или электропаяльники. Выбивание УЗО указывает на проблемы с изоляцией устройств. Прикосновение к ним чревато ударом тока.

Если сработало УЗО, необходимо разобраться, в чем именно проблема. Обычно неисправность кроется в повреждении изоляции бытовых электроприборов или попадании воды в неположенное место. В подобных ситуациях достаточно восстановить поврежденный кабель или просушить устройство.

Другая причина выбивания — это неисправность самого защитного устройства. Такое происходит существенно реже. В этом случае придется заменить сломанный прибор на новый.
