Строительно-монтажные работы по прокладке кабельных линий

Кабельной линией называется линия для передачи электроэнергии, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями.

Основными элементами конструкции силовых кабелей являются токопроводящие жилы, изоляция жил, оболочка для защиты изоляции от увлажнения и других воздействий среды, броня из стальных лент или проволоки для защиты оболочки с изоляцией от механических повреждений и противокоррозионное покрытие или специальный защитный покров. Кабельные линии прокладывают в земляных траншеях, в подземных кабельных сооружениях (туннели, каналы, кабельные шахты, коллекторы) непосредственно по строительным поверхностям или на специальных кабельных конструкциях, на лотках и тросах, в трубах, открыто на эстакадах и т. п.

Монтаж кабельных линий, как и других устройств канализации электроэнергии, состоит из двух стадий: подготовки трасс для прокладки кабелей и прокладки кабелей по подготовленным трассам. Монтаж регламентирован рядом технологических правил и требований, при соблюдении которых обеспечивается сохранность того уровня электрической и механической прочности кабеля, который достигнут на заводе при его изготовлении.

При хранении и перевозке кабелей необходимо сохранять обшивку деревянных кабельных барабанов до прокладки кабеля, герметичные заделки концов кабеля; предохранять кабели с пластмассовой изоляцией (при хранении) от воздействия прямых солнечных лучей. Погрузку, выгрузку, перевозку барабанов и раскатку кабелей выполняют с помощью механизмов: транспортеров ТКБ, оборудованных лебедкой грузовых машин, трубоукладчиков, автопогрузчиков и других грузоподъемных механизмов и такелажных средств. Сбрасывание барабанов с кабелем со всех видов транспортных средств недопустимо. Не разрешается также укладывать барабаны плашмя во избежание смещения слоев и витков кабеля. Под тяжестью кабеля нижние витки легко могут быть смяты и повреждены.

Прокладка силовых кабельных линий

Данный вид работ представляет собой укладку силового кабеля с последующей доставкой электроэнергии от источника питания к потребителю. Регламентировано несколько видов укладки кабеля:

  • в земле;
  • в канализационном коллекторе;
  • по установленным конструкциям.

Прокладка кабельных линий состоит из нескольких достаточно трудоёмких этапов. В первую очередь это разработка проекта, далее следует подготовка трассы, монтажные или земляные работы, установка конструкции, прокладка труб, монтаж вспомогательного оборудования, испытания сертифицированными лабораториями и подключение к кабелю.

Наша компания все виды работ от разработки проектно-сметной документации до укладки и подключения внутренних и наружных сетей различного напряжения. Наши специалисты имеют большой опыт осуществления работ по прокладке силовых кабелей с последующими пусконаладочными мероприятиями на объектах любой сложности, гарантируя при этом качественное выполнение работ в указанные в договоре сроки. Мы обладаем всеми видами разрешающих документов и свидетельством СРО с допусками к работам с высокой степенью влияния на безопасность объектов капитального строительства.

Этапы строительства ПС

Мероприятия по строительству подстанции разделяют на 3 стадии:

  1. Подготовительная. На данном этапе осуществляют проектирование, подбирают оборудование и перевозят требуемые элементы
  2. Строительство объекта по заранее утвержденному плану
  3. Пуско-наладочные работы

В зависимости от вида подстанции и ее назначения, этапы строительства могут отличаться.

Пуско-наладочные работы подстанции

Пуско-наладочные работы подстанции

Источник: https://nipt.ru

Прокладка кабеля в лотках

Внутри помещения кабели укладывают по поверхностям стен в коробах, тросах, трубах и лотках. С точки зрения монтажа и обслуживания самым удобным вариантом является прокладка кабеля в электрических лотках. Это даёт быстрый доступ к кабелю для выполнения профилактических и ремонтных работ.

Выпускаемые сегодня электрические лотки имеют приемлемый эстетичный вид. Для правильно выбора лотка учитывают сечение кабеля и его вес. Монтаж лотка осуществляют по специальным полкам на стойках, с креплением шпильками к стенам и потолку. Специалисты нашей компании подберут оптимальный вариант укладки кабеля в лотках, в соответствии с пожеланиями заказчика и по оптимальным ценам.

Классификация подстанций

Тип подстанций определяют, исходя из параметров и предназначения по:

  • функциям (повышающая или понижающая подстанция);
  • номиналу (максимальное или минимальное напряжение сети);
  • мощности и числу трансформаторов;
  • нахождению ПС, исходя из всей сети;
  • методу присоединения;
  • количеству ступеней, по которым проходит пониженное напряжение.

Чтобы определиться с алгоритмом дальнейших действий по монтажу подстанции, необходимо учесть ее конструкцию, которая бывает трех видов.

Мачтовая трансформаторная подстанция

Мачтовая трансформаторная подстанция (МТП) бывает закрытая и открытая. Во время монтажа все оборудование располагается на опорах воздушной ЛЭП. Для обеспечения ее целостности и безопасности (без применения дополнительного ограждения) подбирают оптимальную высоту установки.

Открытая подстанция состоит из:

  • шкафов, выполненных из металла, в которых находятся элементы для подключения к сети с высоким напряжением (6, 10 или 35 кВт);
  • модулей распределительных блоков.

В закрытой подстанции такие же составные части монтируются в здании.

Блок, в котором сосредоточено оборудование для приема и распределения энергии, называется РУ (распределительное устройство). Модуль содержит:

  • несколько коммутационных аппаратов;
  • оборудование для защиты;
  • устройства автоматики;
  • измерительные приборы;
  • шины соединения;
  • вспомогательную аппаратуру.

Чаще всего в МТП используют комплектные распределительные устройства, которые располагаются на открытом воздухе. Их относят к наружному типу. Также бывают и закрытые РУ.

Применение комплектных распределительных устройств помогает минимизировать время строительства, сэкономить трудозатраты, повысить безопасность во время эксплуатации и обслуживания подстанции.

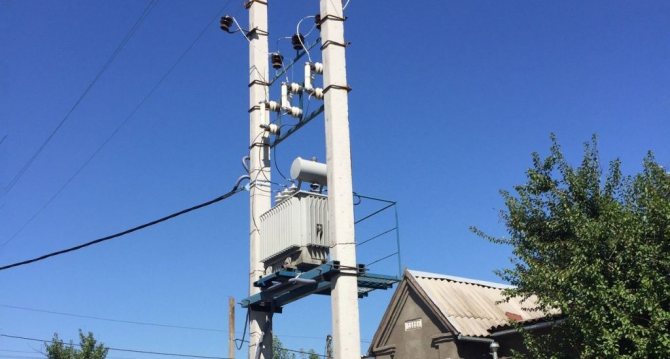

Мачтовая трансформаторная подстанция

Мачтовая трансформаторная подстанция

Источник: https://www.brd24.com/

Закрытая подстанция

Закрытая подстанция — это отдельное кирпичное строение. Чаще всего его возводят в 1 или 2 этажа. Фундамент обычно делают из блоков, а также допускается применять ленточную бутобетонную заливку. Для перекрытий используют сборные железобетонные панели. В сооружении устанавливают:

  • силовые трансформаторы;
  • щиты низкого напряжения;
  • модули РУ.

Закрытые подстанции строят для потребителей, требующих большое количество мощности. Например:

  • сельскохозяйственный комплекс;
  • птицефабрика;
  • промышленное предприятие.

Иногда подстанцию закрытого типа монтируют в здании объекта, к которому ее подключают. Для этого подготавливают четыре помещения: каждое из них должно иметь отдельных вход, располагающийся с улицы. Комнаты запирают на замок, для ограничения доступа посторонним людям.

Чтобы во время строительства и монтажа конструкции была обеспечена безопасность, делают заземление. Процедуру осуществляют совместно с каждым металлическим корпусом, кожухом аппаратуры и обмоткой самого низкого напряжения.

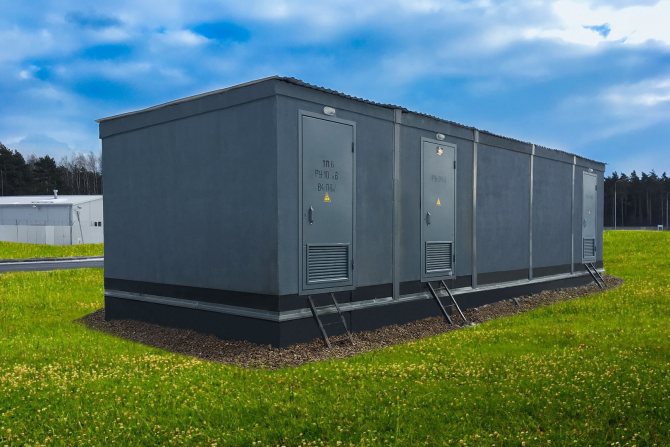

Закрытая подстанция

Закрытая подстанция

Источник: https://orelgrad.ru/

Комплектная подстанция (КПС)

Электрическая установка поступает с завода собранной или подготовленной для строительства.

В таблице указаны преимущества КПС:

Преимущество Описание
Безопасность, повышенная стабильность У корпуса замкнутая конструкция, что предупреждает прикосновение людей к токоведущим элементам конструкции.
Минимальные сроки монтажа, экономия · цены на строительство комплектной подстанции ниже, чем других типов;

· сокращается время монтажа;

· новый объект быстрее вводится в эксплуатацию.

Возможность быстро выполнить ремонт · если из строя выйдет один из элементов, то его проверка и замена проведутся в минимальные сроки;

· работы по обслуживанию не потребуют трудоемкого демонтажа, а также отключения электроприемников.

Чаще всего комплектные подстанции устанавливают для понижения напряжения потребителей:

  • бытовых;
  • промышленных;
  • коммунальных.

Подстанции данного типа бывают нескольких видов, которые зависят от:

  • расположения;
  • первичного напряжения;
  • схем подключения;
  • числа трансформаторов;
  • адаптации к климату;
  • параметров трансформаторов;
  • метода установки.

Поставляют подстанцию с завода в составе отдельных блоков. В каждой части предусмотрены отверстия, предназначенные для крепления и установки. Компания, которая занимается монтажом, обустраивает фундамент, проводит сборочные работы, затем запускает подстанцию и налаживает работу оборудования. В комплекте идут системы вентиляции, связи, отопления, освещения.

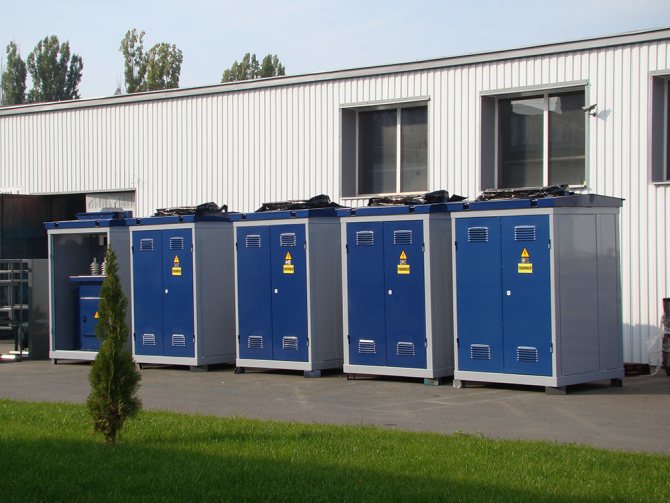

Комплектная подстанция

Комплектная подстанция

Источник: https://tdenergo.ru/

Особенности строительства подстанций в зависимости от вида

Монтаж конструкции напрямую зависит от вида подстанции, которая бывает мачтовой, закрытой и комплектной. У каждой есть свои особенности.

Мачтовые

Мачтовая подстанция — наиболее компактная из всех конструкций. Для установки используют железобетонные и деревянные опоры. Форму конструкции определяет мощность. Бывают подстанции:

  • А-образные;
  • АП-образные;
  • П-образные.

По расположению в электрической сети мачтовые ПС бывают концевыми или тупиковыми. Чтобы удобно было их обслуживать, устанавливают площадку с лестницей. Конструкцию всегда держат под замком.

Закрытые

Монтаж закрытой подстанции проходит в несколько этапов:

  • транспортировка составных частей на участок;
  • установка на фундамент блоков;
  • крепление болтами;
  • электроподключение модулей;
  • прокладывание сборных шин;
  • подсоединение кабелей;
  • настройка и проверка.

Прежде чем устанавливать закрытую подстанцию, подготавливают помещения. Для этого в комнатах проводят отделочные работы, делают необходимые отверстия, проемы и кабельные каналы, соблюдая условия, указанные в чертежах. При размещении подстанции необходимо 4 помещения для:

  • РУ высокого напряжения;
  • двух силовых трансформаторов;
  • РУ низкого напряжения.

Для всех преобразователей обустраивают фундамент. Затем, используя погрузочные механизмы, поднимают и устанавливают трансформаторы.

Комплектные

В список работ во время строительства входят:

  • транспортировка;
  • прием оборудования на участке;
  • сопоставление по уровню;
  • крепежные работы;
  • сварка основания с модулями;
  • подключение электричества;
  • пусконаладочная работа.

Методы доставки определяют, исходя из габаритов подстанции и возможностей участка. Необходимо убедиться, что у площадки есть несколько подъездных путей. Лучший вариант транспортировки — обеспечивающий сохранение груза без промежуточной выгрузки.

Подготавливают помещения так же, как и при монтаже закрытой подстанции. Перемещение каждого блока производят с максимальной аккуратностью, используя специальную технику и подъемные механизмы. Основание делают из нескольких ЖБИ блоков или стоек.

После завершения монтажа КТП осуществляют заземление необходимых элементов. Затем запускают и налаживают работу оборудования. Каждый этап проводят при соблюдении техники безопасности.

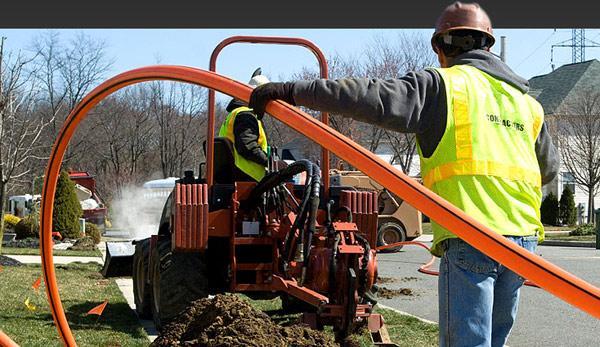

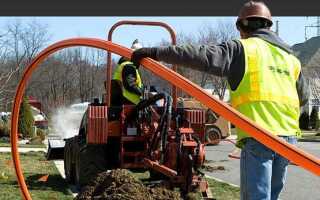

Прокладка кабеля в земле

Для наружной прокладки кабеля подбирается кабель соответствующего сечения, исходя из предполагаемых нагрузок и мощности потребления электроэнергии. В проекте по электроснабжению сооружения, в специальном разделе детально описываются действия по прокладке силового кабеля.

Прокладка силового кабеля — это отдельный вид работ с чётко прописанным регламентом выполнения каждого этапа. Глубина траншеи должна быть более 70 см. При прокладке нескольких кабелей в одной траншеи между ними должно быть предусмотрено расстояние равное 10-ти см. Если технологически необходимо уложить кабель на менее глубокой траншеи, разрабатывают специальную защиту для предотвращения механических повреждений.

Проект трассы разрабатывают исходя из кратчайшего расстояния между объектами подключения, учитывая условия лучшие для сохранности кабеля. Проектировщики, разрабатывая трассу, принимают во внимание условия окружающей среды, наличие других технических сетей. Нужно учитывать, что в одной траншее не может быть более шести кабелей, напряжение которых до 10 кВт, и не более двух кабелей до 35 кВт.

Работы по укладке силового кабеля должны производить организации, имеющие соответствующие допуски и разрешения. Работники нашей компании обладают всеми необходимыми разрешительными документами.

Требования к траншее

Согласно ПУЭ-7 траншея залегает на разной глубине (расстояние между кабелем и поверхностью). Основные положения:

  • глубина не меньше 70-80 см (учитывая песочную подушку);
  • от 1 м под площадью, улицей (1 м 10 см с подушкой);
  • до 0,5 м (с подушкой 60 см) при воде в здание с максимальной длиной участка 5 м.

Параметры глубины должны строго соблюдаться. Правильная прокладка защитит кабельную линию от перегрева летом. Стабильная температура грунта обеспечивает высокую токовую нагрузку на жилу. На нужной глубине давление распределяется равномерно, что предотвращает сдавливание проводника. Глубокое залегание коммуникаций защищает людей от удара током при выполнении раскопок.

Прокладка силового кабеля в тоннелях

При наличии неблагоприятных геодезических или природных условий, силовые кабели укладывают в трубах, тоннелях. Такие же работы осуществляются и при проведении кабеля, если предполагается пересечение с иными коммуникациями или в агрессивных грунтах.

Современные технологии позволяют производить работы горизонтально-направленного бурения, позволяющего производить прокладку кабеля без вскрытия грунта.

Обустройство территории

Ограждают территорию подстанции в объеме, который предусмотрен проектом на расчетный период. Территорию участка, предусмотренную для последующего расширения, оговаривают в проекте и оформляют как не подлежащую застройке. Ограждать ее не надо. Разрешается использовать территорию под сельскохозяйственные нужды.

Свободную от застройки территорию озеленяют, засевая травами. Площадь ОРУ (открытого распределительного устройства) засыпают щебнем; допускается использовать гравий. За пределами ОРУ разрешено высаживать деревья и кустарники.

Чтобы обеспечить доступ дежурного персонала для обхода подстанции, на территории открытого распределительного устройства сооружают простые конструкции и пешеходные дорожки. Если ПС размещают в лесном массиве, то в обязательном порядке производят вырубку леса.

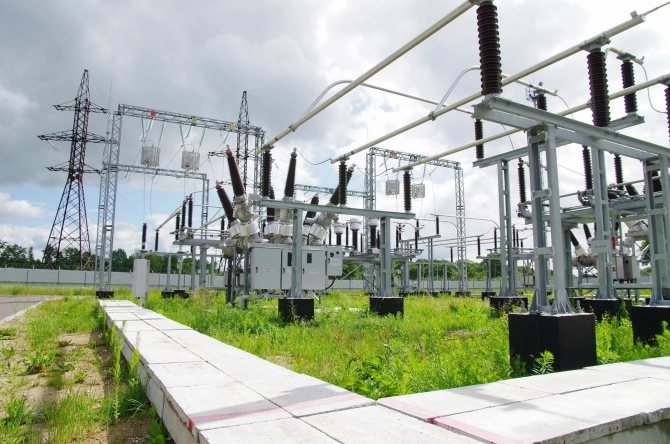

Обустройство территории подстанции

Обустройство территории подстанции

Источник: https://kashira.ru

Проектирование кабельных линий

При проектировании кабельных линий необходимо учитывать особенности сети, характеристики рельефа, результаты геодезических исследований, условия их дальнейшего использования и многое другое. Проектировщики должны получить четкое техническое задание с пожеланиями заказчика и требованиями к проекту собственников земли. В итоге Заказчик получает пакет документов, в состав которого входят: однолинейная схема электрической сети, схемы пересечения линии с инженерными системами, план трассы в необходимом масштабе, пояснительная записка от проектировщиков, ситуационный план.

Мы выполняем подготовку проектно-сметной документации и весь комплекс работ, позволяющий заказчику значительно снизить затраты на обеспечение электроснабжением своего объекта. Затраты на прокладку силовых кабелей формируются исходя из расчётов стоимости проекта. В расчёт также включается сбор и формирование разрешительной документации для проведения всех видов работ, производство земляных работ, стоимость кабеля, затраты на геодезические работы и построение прохождения кабельной линии. Далее учитываются все работы, связанные с прокладкой, защитой и укрытием кабельных сетей от возможных случайных повреждений. Важно внимательно отнестись к расчётам по благоустройству окружающей территории и восстановлении снятых покрытий при производстве работ.

Обращаясь к нашим специалистам, вы можете не только грамотно провести все этапы работ по прокладке кабельный линий в Москве, но и сэкономить немало средств на получение разрешительных документов, проведение лабораторных исследований и т.д.

Тонкости вертикальной планировки строительства подстанций

Используя вертикальную планировку территории, применяют:

  • сплошную систему планирования, выполняя работы на всей территории участка;
  • местную (выборочную) систему, проводя работы на участке с расположенными зданиями, сохраняя естественный рельеф на оставшейся территории.

Выборочную систему используют на территории со скальным грунтом, где необходимо сохранять деревья. При вертикальной планировке чаще всего применяют естественный рельеф с нулевым балансом земляных масс.

В таблице указаны допустимые уклоны поверхности вдоль ячеек открытых распределительных устройств:

Грунт Максимально допустимый уклон
Глинистый 0,05
Песчаный 0,03
Вечномерзлый 0,03
Легкоразмываемый 0,01
Посадочный (второго типа) 0,005

На горной и пересеченной местности планируют участок террасами. Их сопряжение проводят откосами. Если условия стесненные, то их заменяют подпорными стенками, высотой не более 2,5 метра.

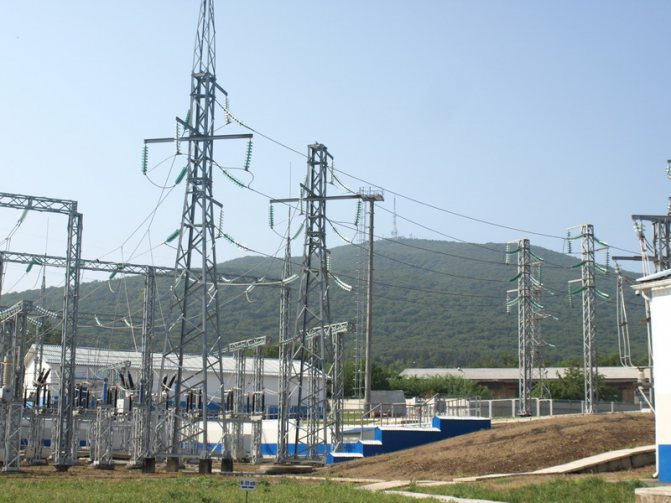

Подстанция на горной местности

Подстанция на горной местности

Источник: https://www.fsk-ees.ru
