Типы кабельных муфт, выбор муфт, классификация, разновидности

Содержание

В процессе создания различных силовых сетей нередко возникает необходимость сращивания нескольких частей кабеля и подключения к электроприборам и аппаратам. Такие работы выполняются с помощью кабельного крепежа, представляющего собой комплект материалов и деталей, необходимых для надежной герметизации мест соединения или ответвления электрических проводников. Комплектность набора различна и зависит от параметров электрического тока, изоляционного покрытия и конструкции кабеля.

Назначение

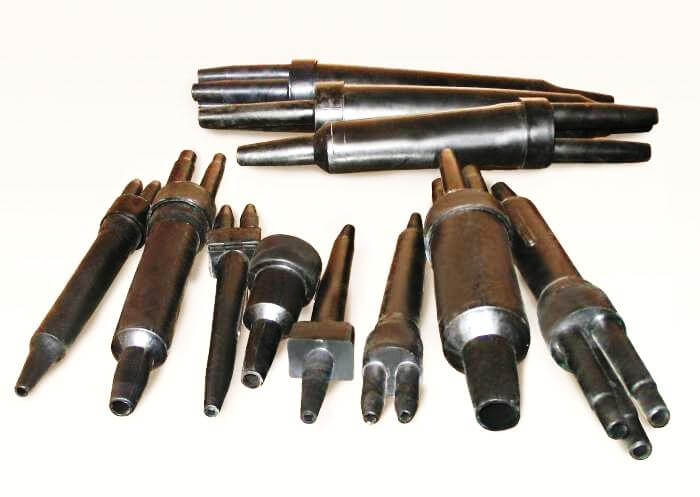

Итак, рассмотрим, на какие виды и типы подразделяются кабельные муфты и сразу же расскажем об области применения каждой разновидности.

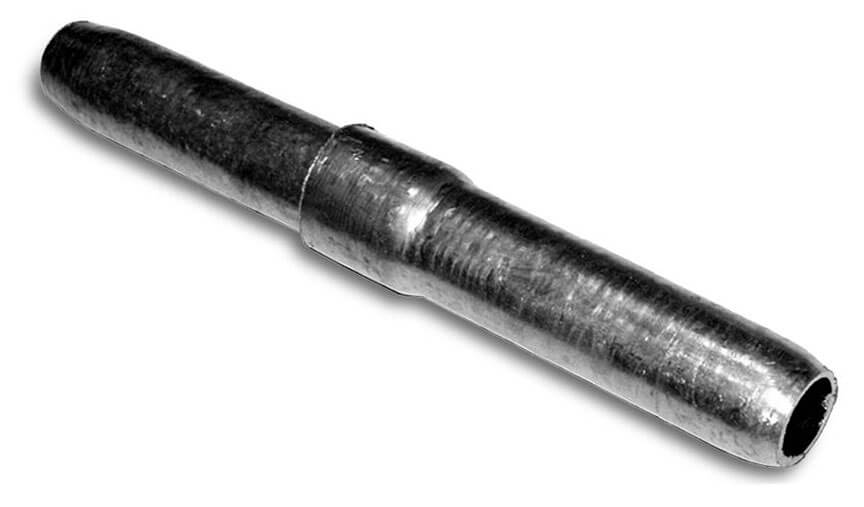

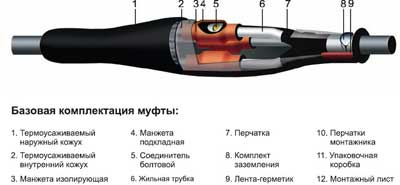

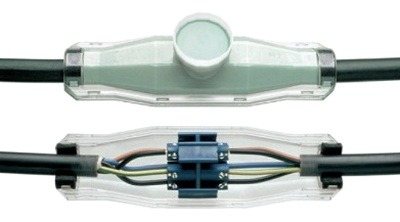

Соединительные. Пожалуй, это один из самых востребованных соединительных элементов. Выполнять соединение кабеля электрических линий приходится чаще, чем другие виды монтажа. Обязательное требование к таким элементам соединения – это надежная герметичность. В зависимости от требований, они могут быть разборными и не разборными. Для их изготовления выбирается материал, устойчивый к разрушениям от внешней среды.

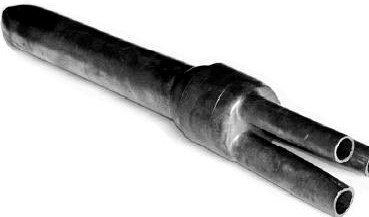

Свинцовые муфты применяются для соединений проводников, у которых оболочка изготовлена из свинца или алюминия. Изготавливают их из труб, что видно на фото ниже. Свинцовые кабельные муфты достаточно тяжелые.

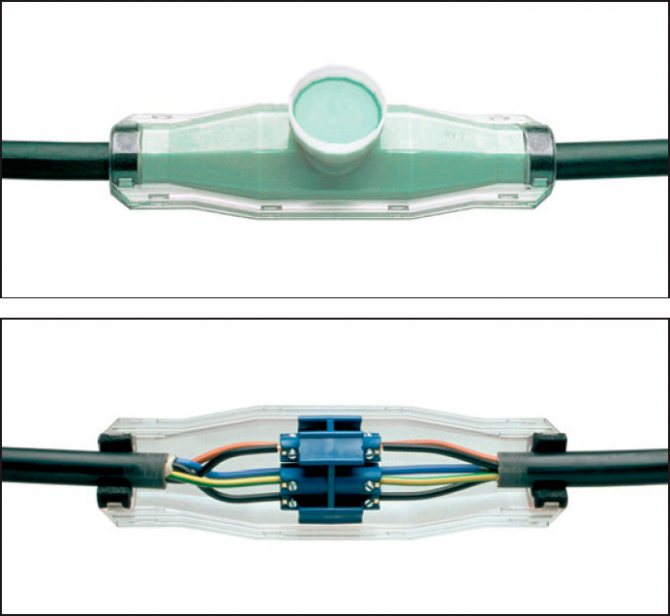

Эпоксидные. Применяются для соединения кабеля, прокладываемого в траншеях, тоннелях, шахтах. Изготавливаются данные изделия из эпоксидной смолы. Как правило, их защищают асбестовым или металлическим кожухом. После установки полость заполняется эпоксидной смолой.

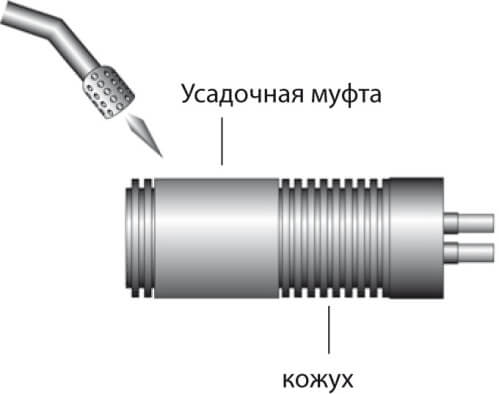

Еще один вид — термоусаживаемая муфта. Это наиболее распространённый способ изолирования соединений ввиду простой технологии. Они легко устанавливаются на место соединения. Затем, воздействуя на них горячим воздухом, например от газовой горелки или электрического фена, обсаживают до образования герметичного покрытия. Применение их в соединениях позволяет повысить прочность изделия и увеличить длительность эксплуатации. Термоусадка снижает риск пробоя в силу высоких диалектических характеристик. Гибкость материала заметно облегчает удобство монтажа. Диапазон усадки позволяет использовать данные изделия при стыке кабельных линий различных диаметров.

Также используют переходные муфты, назначение которых обеспечить герметизацию разных кабелей. Стоит заметить, если различны только диаметры перехода, то целесообразнее использовать термоусадочные типы соединителей.

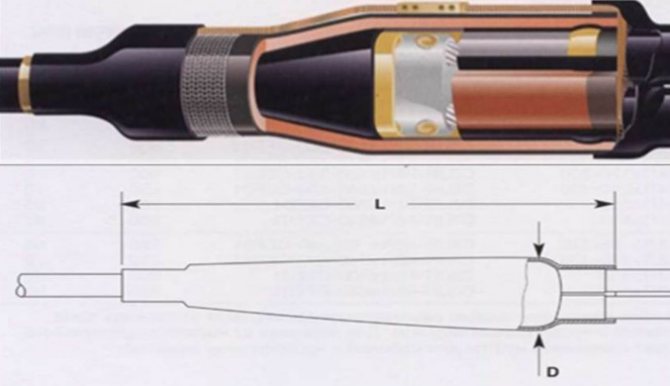

Возникает часто необходимость разделки и ответвления кабельных линий. В таком случае используются ответвительные соединители. Для их изготовления используются различные виды материалов. Например, полиэтиленовые, предназначенные для линий связи. Разновидности этих изделий, позволяют удовлетворить широкий спектр разветвлений используемых в линиях связи.

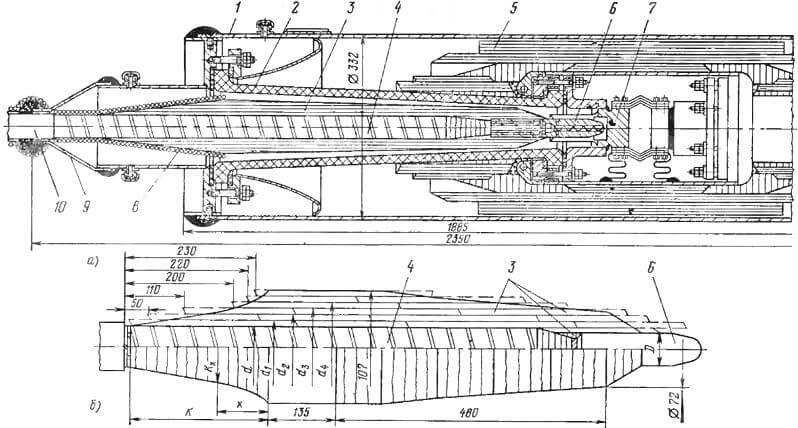

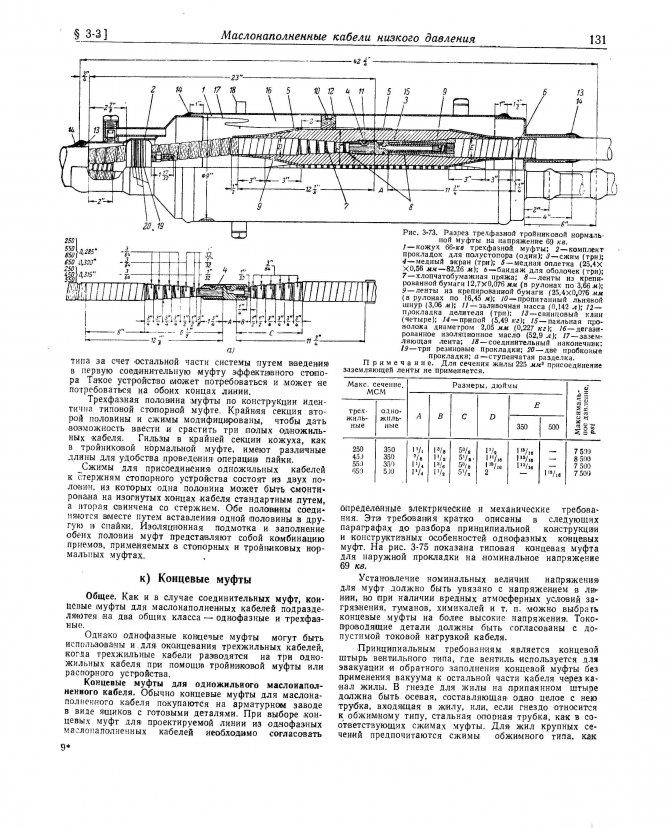

Стопорные. Этот вид соединителей применяется в электросетях высокого напряжения около 110 кВ. Они имеют достаточно сложное устройство. Рассмотрим это на примере муфты для кабеля с масляным наполнителем – МСТМ-110 (для увеличения нужно нажать на картинку).

  • 1 – корпус;
  • 2 – изолятор;
  • 3 – изоляция края;
  • 4 – изоляция самого кабеля;
  • 5 – изолирование центральной части;
  • 6 – наконечник;
  • 7 – контактное гнездо;
  • 8 – защитный экран;
  • 9 – раструб;
  • 10 – оболочка.

Применяются они в случаях возникновения гидростатического давления превышающего норму. Такое происходит, когда имеется большая разница уровней при большой длине трассы. Можно сказать, что такое соединение включает в себя разновидности концевых и муфтовых типов. МСТМ представляет собой соединение двух концевых муфт. Два изолятора из фарфора и корпус из немагнитного материала цилиндрической формы создают 3 камеры. Медная пружина соединяет колпаки изоляторов. Сверху они закрыты экраном цилиндрической формы. Экран для изоляции покрывается пропитанной бумагой. Камеры перед наполнением масла вакуумируются и затем заполняются.

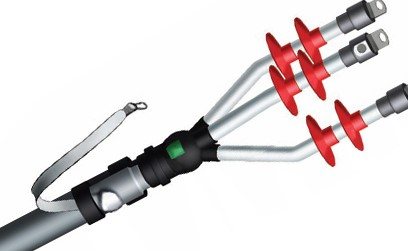

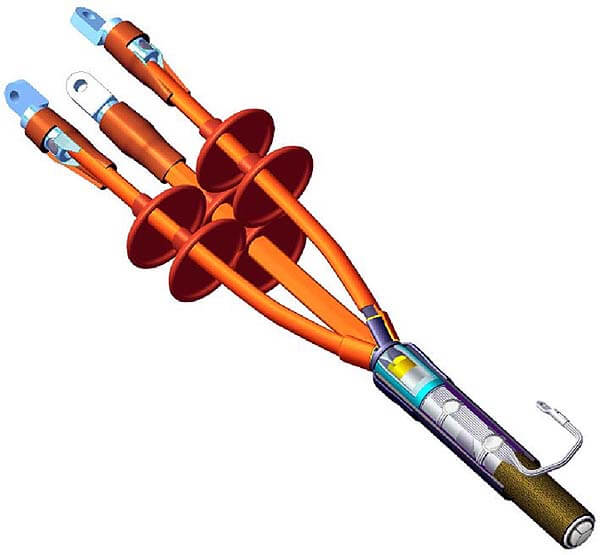

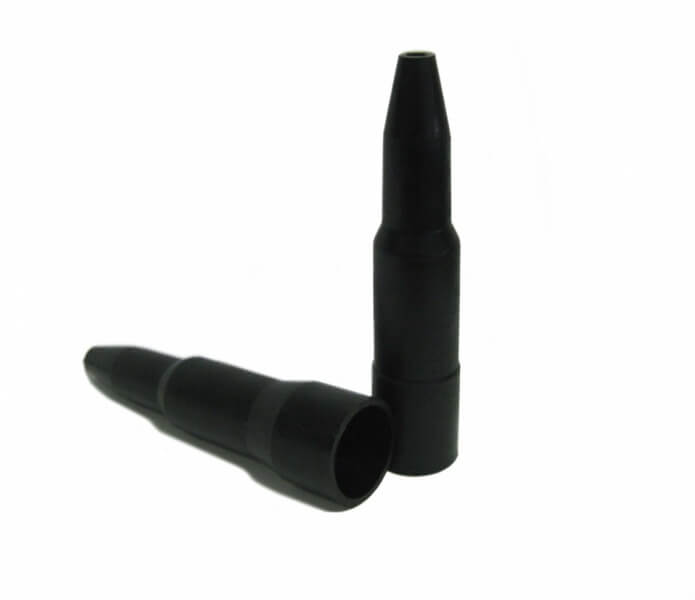

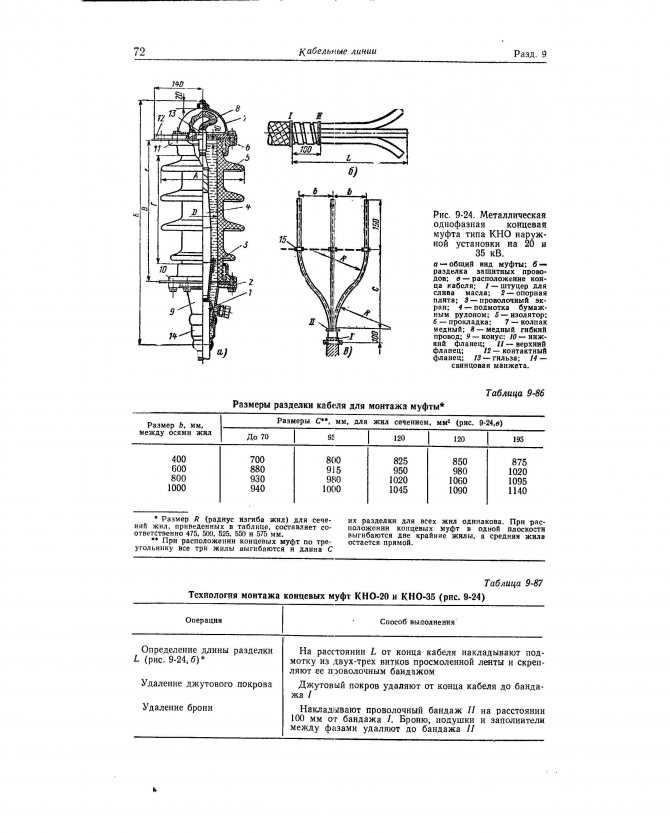

Концевые муфты используют соответственно для оконцевания кабеля. По сути своей это обычная заглушка в виде колпачка. Как пример такого изолятора можно рассмотреть строительный изолятор СИП. Подобно изоляции скрутки проводов квартирной проводки их применяют для линий связи и электросетей. Или их еще используют при разделки многожильных кабелей. Как например на этом рисунке:

Это наиболее частый способ изолирования трехжильного проводника с помощью концевой кабельной муфты. По конструктивному исполнению разделяются на однофазные и трехфазные соединители. Например, однофазная КНО-20, применяется для изолирования конца кабеля напряжением 20-25 кВ, имеющего бумажную изоляцию с металлической оболочкой для каждой жилы.

Многофазные изолированные соединители применяются для многожильного кабеля.

ГОСТ 8966-75

Это технические требование имеет распространение на стальные муфты у которых оцинкованное покрытие и также имеется цилиндрическая резьба. Они в свою очередь применяются в соединении водогазопроводной трубы, в качестве уплотнителя.

Помимо этого, муфта используется в таких местах как:

  1. отопление
  2. водопровод
  3. газопровод
d L S
6,35 25 3,5
9,52 26 3,5
12,7 34 4
19,05 36 4
25,4 43 5
31,75 48 5
38,1 48 5
50,8 56 5,5
63,5 65 6
76,2 71 6
101,6 83 8
127 92 8
152,4 92 10

Рекомендации по выбору

Во время монтажных или ремонтных работ, соединение или оконцевание кабеля должно сохранять его механические и технические характеристики. Важно помнить о соблюдении правил пожарной безопасности и технадзора. Для соединения необходимо выбирать изделия соответствующего сечения. Материал, из которого они изготовлены, должен соответствовать требованиям, заложенным в проект или иную руководящую документацию.

В данной статье рассмотрели, какие бывают типы и виды кабельных муфт. Изучив разновидность и назначение этих изделий, вы можете сделать правильный выбор способа соединения во время проведения монтажных работ и в других случаях, какие бывают при эксплуатации линий связи и электросетей.

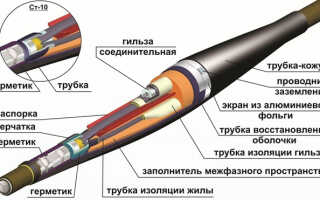

Порядок монтажа стопорной муфты

Монтаж начинается с разделки жил кабеля. Сначала удаляется броня и основная изоляция. Потом разматывается пропитанная бумага. Бумажная изоляция снимается до придания подготавливаемому концу проводника конусообразной формы. Оголенный участок провода должен иметь длину, равную половине соединительной гильзы.

Дальнейшие мероприятия производятся согласно пошаговой инструкции:

  1. Подготовленные жилы кабеля коммутируются со стопорным устройством через соединительные гильзы. Дополнительно производится пайка мест соединения

Практическая рекомендация: На оправе стопорного устройства имеется стрелка. Она указывает направление уклона электрической трассы. Данный указатель нужно учитывать при монтаже устройства.

Общий вид коммутации стопорного устройства через соединительные гильзы

1 – кабель, 2 – соединительные гильзы, 3 — стопоры

  1. Места соединений тщательно изолируются. Для этого используется специальная подмотка из бумажных роликов и рулонов
  2. Коммутационный узел закрывается двумя полумуфтами (левой и правой), после чего через отверстия заполняется кабельной массой
  3. Заливочные отверстия закрываются пробками
  4. Оборудуется заземление: оболочки и бронированные ленты обоих кабелей заземляются многопроволочным медным проводом. К корпусу муфты он крепится с помощью болтовых креплений.

Для защиты муфты от повреждений в результате внешних воздействий, применяются защитные кожухи. Они могут быть изготовлены из чугуна, стали или стеклопластика.

Установка стопорных муфт осуществляется бригадой (не менее 2 человек), укомплектованной электромонтажниками, обладающими квалификацией не ниже 5-6 разряда.

Кабельные муфты. Виды и применение. Особенности и монтаж

При выполнении электромонтажных работ часто появляется необходимость в электрическом соединении кабелей. Такая необходимость может возникнуть, если длина прокладки трассы большая, а длины кабеля оказалось недостаточно, либо понадобилось выполнить дополнительную ветку кабеля.

Кроме этого, соединять кабель приходится при повреждении или порыве кабеля. Для выполнения качественной изоляции и соединения кабеля существуют кабельные муфты. Благодаря своему устройству, они способны обеспечить решение такой задачи по соединению кабелей.

Классификация

Кабельные муфты применяются для формирования силовых электрических сетей различного назначения, для соединения этих сетей определенного вида электрооборудования. Такие муфты включают в себя комплект деталей и материалов для обеспечения качественного разветвления или соединения электрических кабелей и проводников.

Также с помощью муфт кроме надежной стыковки кабелей обеспечивается дополнительная изоляция и надежная герметизация места соединения. На выбор комплектации каждого вида муфты оказывают влияние электрические параметры соединяемого кабеля. Классификация кабельных муфт имеет довольно сложную структуру. Рассмотрим основные виды, к которым они относятся.

По назначению кабельные муфты делятся:
  • Соединительные.
  • Концевые.
  • Стопорные
  • Переходные.
  • Ответвительные.
По конструктивному исполнению муфты разделяют:
  • Трехфазные.
  • Однофазные.
По применяемым материалам:
  • Свинцовые.
  • Эпоксидные.
  • Термоусадочные.
  • Чугунные.
  • Латунные.
По типу диэлектрической изоляции:
  • Резиновые.
  • Пластиковые.
  • Бумажные, с пропиткой.

Соединительные муфты являются наиболее популярным видом муфт. Электрические линии очень часто приходиться соединять.

Основным требованием, которое предъявляется к таким муфтам, является хорошая герметичность. Муфты могут быть неразборными и разборными, в зависимости от предъявляемых требований. Материал изготовления соединительных муфт должен обладать устойчивостью к воздействиям внешней среды.

Концевые муфты замыкают электрическую кабельную цепь. Их особенностью является наличие компаунда. Это термопластическая, термоактивная полимерная смола, либо материалы с добавками для отверждения состава. По сути дела концевая муфта является простой заглушкой, похожей на колпачок.

Такие кабельные муфты используют на линиях электрических сетей и линиях связи, а также для разделки кабелей, состоящих из нескольких жил.

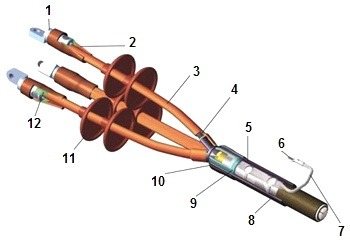

1 — Наконечник 2 — Изоляция наконечника 3 — Изоляция жилы 4 — Трубка маслоотделительная 5 — Герметик 6 — Наконечник 7 — Провод заземления 8 — Изоляция узла заземления 9 — Герметик 10 — Перчатка 11 — Изолятор (Юбка) 12 — Герметик

Такой метод изоляции трехжильного кабеля концевой муфтой наиболее популярен.

Стопорные кабельные муфты используются в электрических сетях повышенного напряжения 110 киловольт. Их конструкция довольно сложная. На картинке изображена муфта с масляным наполнителем.

Описание и сфера применения термоусаживаемых муфт

Соединение кабелей между собой и с другими элементами систем электроснабжения и связи происходит с помощью специальных муфт. Существует большое количество подобных изделий, например, по материалу изготовления они делятся на чугунные, латунные, свинцовые, эпоксидные и термоусаживаемые. Последний вариант получил особенно широкое распространение в последнее время. Это объясняется сочетанием нескольких очевидных преимуществ, главными из которых выступает сочетание удобства монтажа с получением надежного и долговечного соединения. Термоусаживаемая кабельная муфта представляет собой комплект материалов, при использовании которых обеспечивается целостность кабеля – электрическая, конструктивная и механическая. Основными параметрами изделия являются:

  • конструктивные особенности;
  • напряжение;
  • количество жил;
  • тип изоляции.

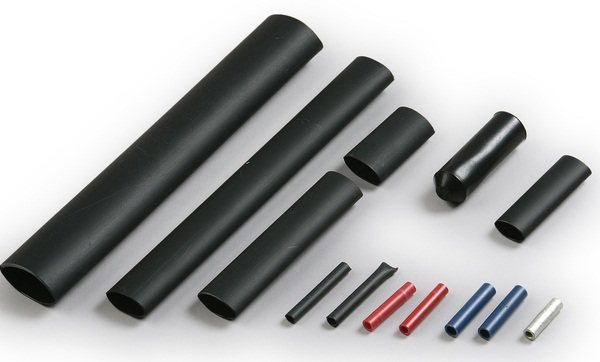

Термоусаживаемые кабельные муфты являются последним и самым современным поколением подобных изделий. Принцип их действия основан на использовании свойств полимеров, обладающих так называемой памятью формы. Подобные материалы способны растягиваться при нагревании, сохраняя вновь приобретенные размеры до следующего нагревания. В таком состоянии они поставляются к месту практического использования, после чего надеваются на элементы кабельной системы, которые требуется соединить. Далее следует повторное нагревание до температуры 120-140 градусов с помощью специальных горелок или фена. В результате происходит термоусадка изделий, возвращающих исходные размеры и форму и плотно охватывающих элементы кабеля. Благодаря этому создается герметичная, прочная и надежная конструкция узла соединения.

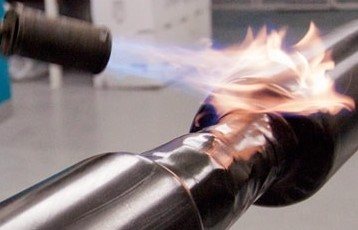

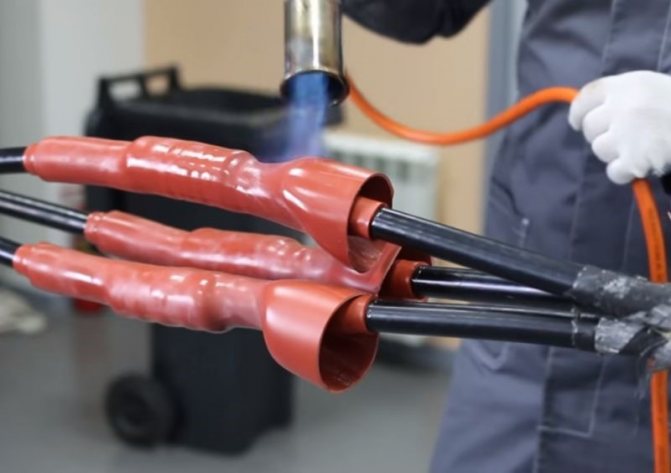

Фото №2. Монтаж термоусаживаемой муфты с помощью горелки

Фото №2. Монтаж термоусаживаемой муфты с помощью горелки

Кабельные муфты: виды, характеристики

Во время монтажа электропроводки очень часто возникает необходимость присоединить дополнительную кабельную линию. Такая необходимость возникает в том случае, если длина трассы нужна больше, а кабеля не хватает. Для этого используют кабельные муфты, которые позволяют сделать ответвление провода. Также муфты помогают устранить причины разрыва линии, делая ее более крепкой. Однако крайне важно уметь правильно подобрать кабельные муфты, ведь сейчас существует несколько их разновидностей. В этой статье мы рассмотрим все разновидности муфт, классификацию и поговорим о назначении.

Какие существуют кабельные муфты

Сейчас существует несколько основных кабельных муфт, о самых популярных мы и расскажем вам. Слишком сложные муфты для предприятий мы рассматривать не будем, так как, для домашнего использования они не подходят.

Итак, разновидности кабельных муфт.

Соединительные

Такой тип считается самым востребованным на данный момент. Ведь нужно постоянно выполнять соединение кабелей электрических линий. Обязательное требование к таким устройством – это герметичность. Они могут быть:

Каждый этот тип подбирается в зависимости от ситуации. Обращайте внимание, что корпус должен быть выполнен из устойчивых материалов, которые не боятся небольших механических повреждений.

Свинцовые муфты

Если нужно соединить провода с алюминиевой или свинцовой оболочкой, тогда используется такой тип. Он имеет простую конструкцию (как показано на фото ниже). Вес муфт внушительный, но по надежности равных сейчас не найти.

Эпоксидные

Такие муфты применяются для соединения кабеля под землей, в траншеях, тоннелях, шахтах и т.д. Изготавливаются такие изделия из специальной эпоксидной смолы, которая покрывается защитным слоем асбеста или металлическим кожухом. После установки все полость заливается эпоксидной смолой, делая изделие по-настоящему долговечным.

Термоусаживаемая муфта

Такой способ изолирования проводов считается одним из самых простых. Ведь нужно просто соединить провода, а с помощью горячего воздуха добиться герметичного покрытия. Для нагрева можно использовать газовую грелку или обычный вен. Можно выделить несколько преимуществ такой муфты:

  1. Снижается риск пробоя из-за высоких диалектических характеристик.
  2. Материал становится гибким, поэтому его просто устанавливать.
  3. Диапазон усадки огромный. Поэтому можно использовать во время монтажа линий различного диаметра.

Переходные муфты

Их назначение – сделать полную герметизацию кабелей. Обратите внимание, если диаметры переходов разные, такой тип муфт лучше не использовать вовсе.

Ответвительные

Если вам необходимо разделить между собой две линии электропередач, тогда можно использовать ответвительные соединители. С помощью них можно сделать одну целую линию вне зависимости от видов используемых материалов. Сейчас существует широкий спектр разветвлений.

Назначение стопорной кабельной арматуры, сферы ее применения

Рассматриваемый вид изделий предназначен для применения на кабельно-проводниковой продукции с пропитанной бумажной изоляцией и служит для предотвращения стекания пропиточной массы при вертикальной прокладке или при разнице уровней на наклонных участках, превышающей допустимую. Перемещение пропитки может привести к тому, что на определенных отрезках электрической линии ее станет недостаточно или вообще возникнет ее отсутствие. Это спровоцирует утрату изоляционных свойств кабеля и быстрый выход его из строя. Кроме того, излишнее скопление пропитки в нижней точке может привести к созданию гидростатического давления. Удерживая маслоканифольный состав от стекания, стопорные муфты сохраняют функциональность проводника и продлевают срок его эксплуатации.

Основная сфера применения стопорных муфт – кабельные трассы с резкими изменениями уровней прокладки из-за сложности рельефа местности или городской структуры, при превышении допустимой для данных проводников разницы между верхней и нижней точкой.

Описываемые приспособления устанавливаются при длине прокладываемой линии от 2 километров и более. Для предотвращения создания давления пропиточной массы, способного нарушить оболочку кабеля или целостность электротехнических устройств, стопорные муфты монтируются через равные промежутки, заданные проектировочной нормативной документацией.

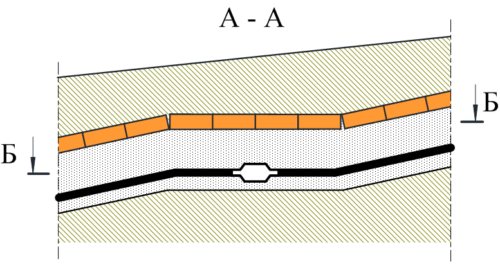

Схематичное изображение расположения стопорной муфты при крутонаклонной прокладке трассы
Схематичное изображение расположения стопорной муфты при крутонаклонной прокладке трассы

Рекомендации по выбору

Кабельные муфты выбирать правильно крайне важно. Ведь во время соединения должны сохраняться все технические и механические характеристики. Также важно, чтобы они соответствовали всем стандартам и служили долгое время. Поэтому мы рекомендуем посмотреть вот такое видео, где подробно рассказывается о том, как выбрать кабельные муфты. Также рекомендуем почитать о том, как сделать ответвление проводов правильно.

Вот мы и рассмотрели с вами, какие бывают виды и типы кабельных муфт. Эта информация позволит вам сделать правильный выбор и провести качественные монтажные работы.

Читаем маркировку, ориентируемся на кабель и не забываем о мерах безопасности

Без кабельных муфт не обходится ни одна электрическая сеть. Их используют для соединения силовых кабелей, выполнения ответвлений от линий, а также для герметизации и изоляции места разрыва при устранении аварий. Огромное разнообразие номенклатуры позволяет подобрать необходимый тип муфты для каждого вида работ, но может усложнить процесс выбора. На что обратить внимание при подборе этих изделий, расскажем в нашей статье.

Соединительные гильзы

Данная деталь необходима для обеспечения наиболее надежного контакта между токоведущими элементами. В стопорных муфтах гильзы устанавливаются для соединения проводников со стержнем стопора. Различают две наиболее часто применяемые модели:

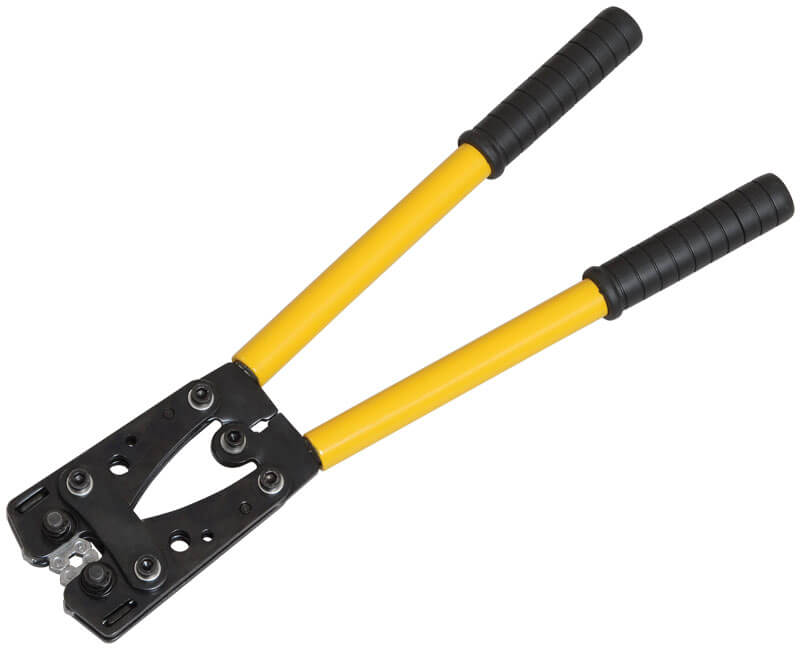

  • обжимные – монтируются путем опрессовывания или пайки (иногда совмещаются);
  • винтовые – обеспечивают болтовое соединение элементов.

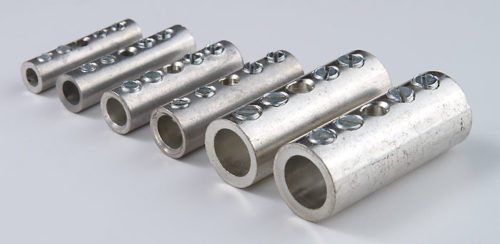

Пример винтовой соединительной гильзы, применяемой в кабельных муфтах
Пример винтовой соединительной гильзы, применяемой в кабельных муфтах
Обжимные изделия изготавливаются из цветных металлов, сочетающих в себе хорошую электропроводность, мягкость и прочность.

Классификация и правила обозначения муфт до 35 кВ

Кабельные муфты классифицируют по типу кабеля, для которого они применяются, в том числе по напряжению. Общие технические условия на муфты для силовых кабелей на напряжение до 35 кВ включительно приводятся в ГОСТ 13781.0-86 (СТ СЭВ 4449-83). Данный стандарт распространяется на муфты для силовых кабелей с бумажной и пластмассовой изоляцией на переменное напряжение до 35 кВ включительно частоты 50 Гц для сетей с изолированной и заземленной нейтралью. В документе указано, что муфты для кабелей с бумажной изоляцией на напряжение 35 кВ допускается использовать в сетях постоянного напряжения до 75 кВ.

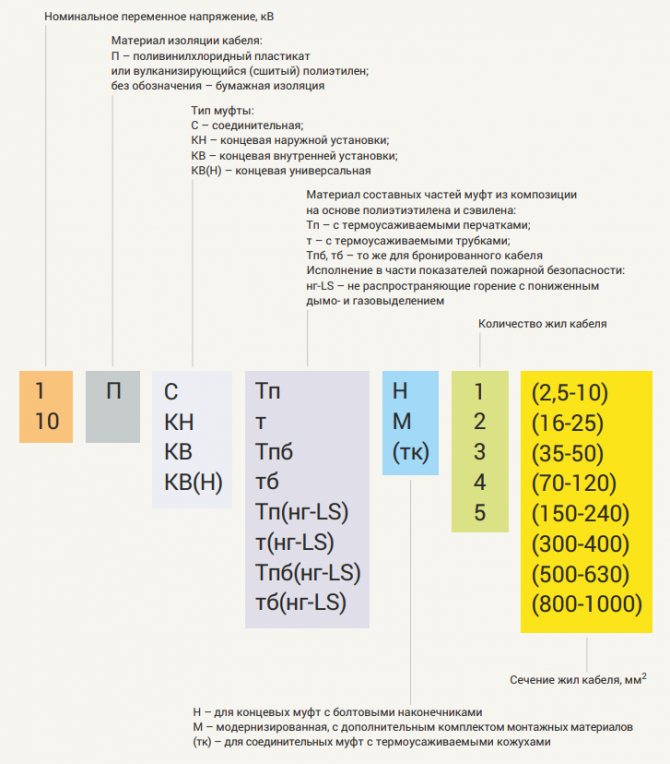

В этом же документе установлены правила обозначения кабельных муфт, см. Рис. 1.

В зависимости от размеров муфты и сечения жил кабеля муфте может быть присвоено соответствующее цифровое обозначение, которое указывают в стандартах или технических условиях на муфты конкретных типов.

Например, наименование Муфта ПСтт 4х150/240 б/г ПВХ/СПЭ изоляция 1кВ IEK

означает, что данная муфта предназначена для кабеля с пластмассовой изоляцией (буква П), по типу она является соединительной (С), имеет термоусаживаемые трубки (тт), подходит для четырехжильного кабеля сечением 150 или 240 мм2 без гильз (б/г) в изоляции из поливинилхлорида или сшитого полиэтилена (ПВХ/СПЭ), рассчитанного на напряжение 1 кВ.

Наименование Муфта ПКВ(Н)тпбэ 5х70/120 с/н ППД ПВХ/СПЭ изоляция 1кВ IEK

означает, что данная муфта предназначена для кабеля с пластмассовой изоляцией (буква П), по типу она является концевой (К), внутренней (В) или наружной (Н) установки, имеет термоусаживаемые перчатки (тп), броню или экран (бэ), применяется для пятижильного кабеля сечением 70 или 120 мм2 с наконечником (с/н), пружиной постоянного давления (ППД) в ПВХ/СПЭ изоляции, рассчитанного на напряжение 1 кВ.

Если в маркировке муфты имеются неизвестные аббревиатуры, стоит ознакомиться с документацией: паспортом, руководством по эксплуатации, каталогом на сайте или с его печатной версией – в этих документах производитель приводит расшифровку полного обозначения муфт.

Отличие концевых муфт

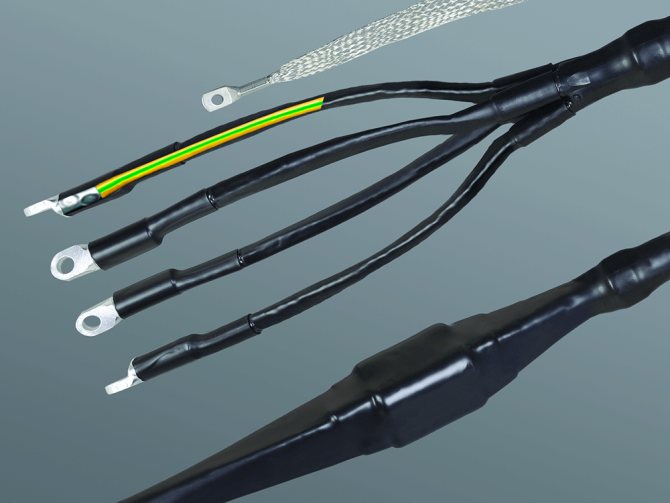

В отличие от муфт для соединения, концевая кабельная муфта служит для защиты и подготовки силового кабеля к подключению в конце трассы.

После оконцевания, кабель можно удобно и главное, надежно подключить к любому оборудованию, имеющему клеммы подключения.

Визуально концевую кабельную муфту можно сравнить с перчаткой без пальцев. Муфта надевается на разделанный по жилам кабель, образуя единую оболочку, вокруг жил кабеля и вокруг оболочки. В комплекте к муфте, поставляются болтовые наконечники на жилы кабеля.

Термоусадка муфты и наличие перчатки в конструкции указывается в маркировке муфты буквами «т» и «п» соответственно.

Ассортимент кабельных муфт

Среди существующих типов кабельных муфт наиболее популярными сегодня являются термоусаживаемые, которые изготавливаются на основе вулканизированных полимеров. Они легко монтируются, надежны и из-за способности усаживаться при нагревании могут применяться на нескольких близких по сечению токопроводящих жилах, т.е. являются мультиразмерными. Этот тип изделий для решения разнообразных задач широко представлен в ассортименте IEK ® . Производитель использует термоусаживаемые материалы с адгезивным термоплавким клеевым слоем на внутренней поверхности трубок и перчаток, благодаря чему обеспечивается абсолютная герметичность конструкции.

Кабельные муфты IEK ® изготавливаются в г. Ясногорске Тульской области. Локализация производства позволяет дистрибьюторам IEK GROUP оперативно взаимодействовать с заказчиками и гарантировать высокую скорость поставок продукции. Благодаря этому производитель может предложить потребителям и муфты, выполненные на заказ. Например, для специализированных решений с одно-, двух-, трехжильными кабелями и несколькими вариантами комплектации – с собственными механическими соединителями/наконечниками и без (для использования аналогов под опресссовку), с различными комплектами заземления брони: под пайку или непаяная, с роликовыми фиксирующими пружинами.

Контроль за качеством всей продукции IEK ® осуществляют инженеры и специалисты технического центра IEK GROUP и собственной испытательной лаборатории. Кроме того, соответствие муфт ГОСТ 13781.0-86 подтверждено добровольной сертификацией на базе испытаний, проведенных в лаборатории Всероссийского научно-исследовательского института кабельной промышленности (ВНИИКП).

Эксплуатировать муфты IEK ® можно при температурах от –45 до +50 °С, то есть и в Сибири, и на Юге. Срок службы муфт – 30 лет, что сопоставимо в целом со сроком службы кабельных линий.

На сегодняшний день IEK GROUP производит две стандартизированные крупные группы муфт:

Распространенные ошибки во время установки соединительных муфт

При монтаже соединений также существуют типичные оплошности, ухудшающие эксплуатационные качества конструкции.

Загрязненные поверхности

Монтер должен заботиться о чистоте используемого инструментария и своевременно снимать грязь. При работах в ямах или других «грязных» местах обязательно использовать пленку.

Нарушение технологии монтажа соединителей

Если обнаружены дефекты, вызванные неподходящими габаритами трубки, надо ликвидировать их напильником и затем зашлифовать. Стружку, оставшуюся после шлифовки, надо удалить.

Неравномерность толщины изоляции манжеты

Это частый случай при использовании толстостенных термоусаживаемых манжет. Чтобы избежать этой проблемы, нужно равномерно прогревать участок, подвергающийся обработке. Также прогреву может помочь жестяной отражатель.

Нарушенная герметичность муфт

Это случается из-за игнорирования герметика. Также причиной могут быть повреждения изоляции, тогда надо установить ремонтный рукав с клейкой основой.

Важно! Герметик должен выступать над краями места стыка.

Воздушные массы в муфтах

Как и в случае с концевыми изделиями, в этом случае образуются лишние ионы. При монтаже муфт нужно тщательно соблюдать технологию и позаботиться о том, чтобы избежать распространенных ошибок. В этом случае соединение будет надежным и прослужит долго.

Правильный выбор муфт

Ассортимент кабельных муфт очень широк, и потребителю не всегда легко в нем разобраться. Первым критерием, на который следует обратить внимание, является место установки: в случае выбора муфт, которые устанавливаются на открытом воздухе

, обязательна дополнительная изоляция черными стойкими к ультрафиолету трубками, а вот для оконцевания
низковольтных кабелей внутри помещений
дополнительная изоляция жил кабеля с ПВХ-защитой не используется – в данном случае при разделке кабеля достаточно собственной фазной ПВХ-оболочки жил.

Для муфт на кабель напряжением до 10 кВ

предъявляются другие требования в связи с явлением трекинга и токами утечки, возникающими в месте разделки кабеля. В этом случае все концевые муфты должны иметь антитрекинговые термоусаживаемые трубки. В отличие от муфт внутренней установки, изделия для наружной установки имеют жильные изоляторы или, как их называют, «юбки», которые увеличивают длину пути тока утечки, тем самым продлевая срок службы изоляционных материалов.

В случае подземной прокладки

, где важна повышенная механическая прочность, используется кабель с броней. Для него существуют специальные муфты, в которых есть материалы для заземления брони кабеля, так как она должна иметь нулевой потенциал. Комплекты заземления могут быть разные в зависимости от типа и материала брони.

Второй критерий при подборе муфт – тип кабеля, для которого они требуются. Важны тип изоляции, наличие брони, количество и сечение токопроводящих жил. От этих параметров зависит комплектация муфты, ее размеры и, как следствие, возможность применения и надежность эксплуатации.

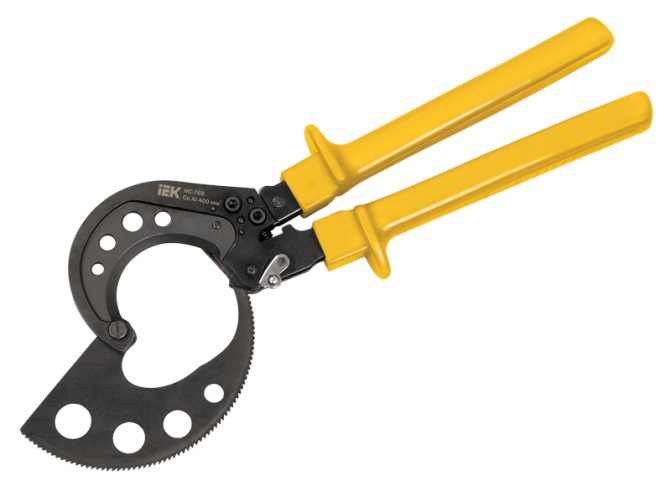

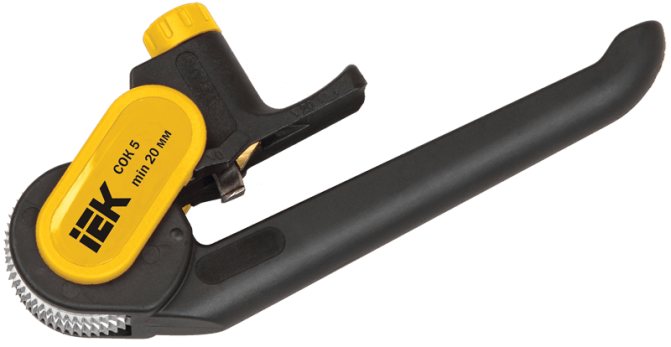

Для упрощения работы специалисты IEK GROUP предлагают различные инструменты для подбора. В первую очередь – поиск муфты по параметрам кабеля в каталоге на сайте iek.ru. Кроме того, в карточках товара указано, для каких типов кабеля предназначена та или иная муфта, например, Муфта ПСтт 4х150/240 б/г ПВХ/СПЭ изоляция 1кВ IEK предназначена для монтажа на кабелях типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1, их аналогов и модификаций. В случае затруднения можно обратиться в техническую поддержку IEK GROUP – специалисты помогут быстро определить нужные муфты по наименованию кабеля.

Основные достоинства термоусаживаемых муфт

Популярность термоусаживаемых муфт объясняется наличием нескольких весомых преимуществ, выгодно выделяющих их из числа любых альтернативных вариантов монтажа кабельных сетей. Главными достоинствами подобных изделий выступают:

  • надежность в процессе эксплуатации;
  • сжатые сроки и минимальный уровень трудозатрат в ходе монтажа;
  • стойкость к химическим и термическим воздействиям, например, рабочий диапазон температур – от -50 до +50 градусов;
  • соответствие современным экологическим стандартам;
  • сравнительно небольшая масса и объем изделия;
  • универсальность, которая связана с возможностью использования муфт одного типоразмера для широкого диапазона кабелей;
  • минимальные ограничения по сроку хранения изделий;
  • возможность запуска линии электроснабжения сразу после монтажа термоусаживаемой муфты.

Не стоит забывать о еще двух важных преимуществах рассматриваемых изделий. Первое – это длительный срок службы, составляющий при грамотном проведенном монтаже не менее 30 лет. Второе – гарантийные обязательства на хранение комплектов термоусаживаемых муфт, предоставляемые серьезными производителями, продолжительностью 2-3 года.

Классификация термоусаживаемых муфт

Для классификации термоусаживаемых муфт используется несколько параметров. Первый и наиболее часто применяемый из них – это назначение изделия. Еще два важных классифицирующих параметра – вид изоляции и тип кабельной сети. Основные виды термоусаживаемых муфт целесообразно рассмотреть подробнее.

По назначению

Самый простой и очевидный критерий для классификации кабельных муфт предполагает учитывать назначение изделия, от которого напрямую заявится его конструктивные особенности. По этому параметру различают концевые и соединительные муфты.

Концевые

Этот тип кабельных муфт используется для соединения кабеля к оборудованию или другим элементам системы связи или электроснабжения. В зависимости от места монтажа различают три разновидности подобных концевых термоусаживаемых муфт:

  • мачтовые. Предназначены для присоединения кабеля к линиям электропередач;
  • наружные. Устанавливаются за пределами помещения;
  • внутренние. Монтируются внутри здания для соединения кабельных линий к аппаратуре и средствам связи.

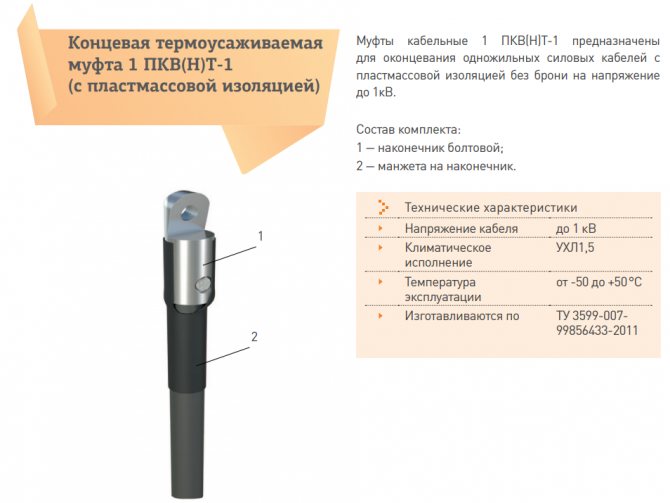

Фото №3. Концевая муфта от известного отечественного

Фото №3. Концевая муфта от известного отечественного

Соединительные
Назначение этой разновидности термоусаживаемых муфт очевидно и заключается в соединении между собой отдельных кабелей. Различают три типа подобных изделий:

  • стопорные. Используются для объединения в одну линию одинаковых кабелей, а также для фиксации кабеля в определенном месте;
  • переходные. Необходимы для того, чтобы соединить кабеля разного типа или размеров;
  • ответвительные. Предназначены для устройства дополнительной кабельной линии, отходящей от основной.

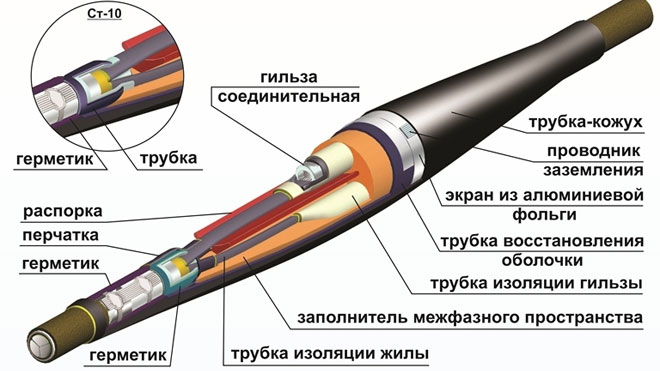

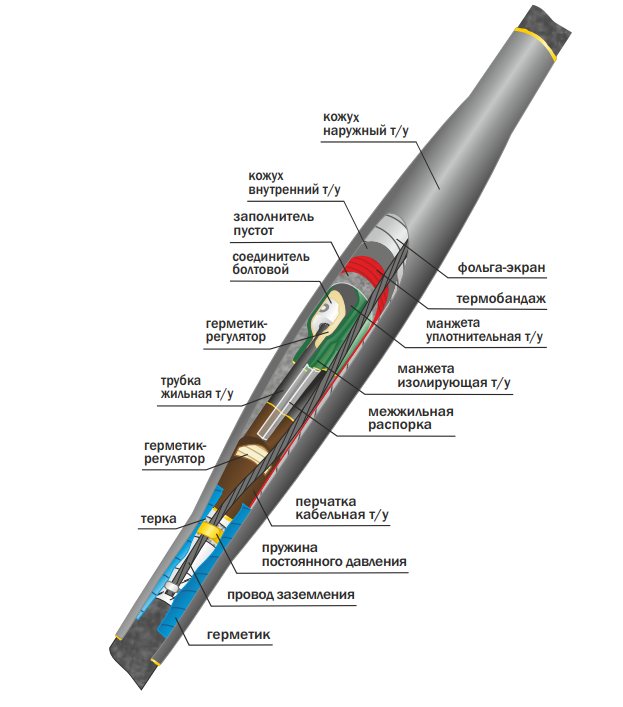

Фото №4. Соединительная муфта от предприятия-

Фото №4. Соединительная муфта от предприятия-

По видам изоляции

Еще один критерий, позволяющий классифицировать термоусаживаемые муфты – тип диэлектрической изоляции. По этому параметру различают три вида изделий:

  • резиновые (традиционный вид изоляции, самый надежный до появления более современных материалов в виде разнообразных пластмасс);
  • пластмассовые (обычно — ПВХ или сшитый полиэтилен, максимально эффективный, прочный и безопасный способ изоляции);
  • бумажные со специальной пропиткой (наиболее простой и бюджетный вариант).

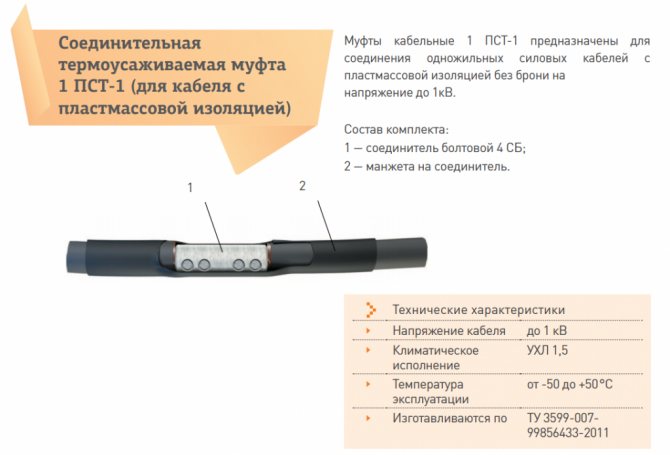

Фото №5. Соединительная муфта от для кабеля с изоляцией из пластмассы

Фото №5. Соединительная муфта от для кабеля с изоляцией из пластмассы

По типу кабельной сети

Различают два основных вида термоусадочных муфт по этому параметру:

  • однофазные. Применяются для прокладки кабельных сетей напряжением 20-25 кВ;
  • трехфазные и четырехфазные. Используются для кабелей с 3 и 4 жилами.

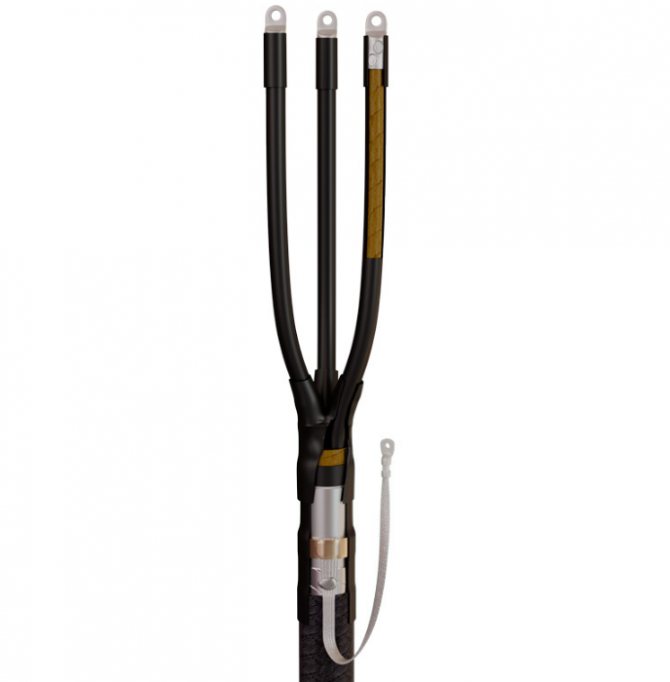

Фото №6 Трехфазная термоусаживаемая муфта от

Фото №6 Трехфазная термоусаживаемая муфта от

Маркировка и критерии для выбора термоусаживаемых муфт

Любая термоусаживаемая муфта – это сложное с технологической точки зрения изделие, для грамотного подбора которого требуется учитывать множество параметров. Для облегчения поиска варианта, подходящего для монтажа в конкретных условиях, используется универсальная маркировка. Она представляет собой набор цифр и букв, разделенных на несколько групп, каждая из которых обозначает определенный набор сведений. Требования к маркировке определяются положениями ГОСТ 13781.0-86 и нормативными документами, разработанными специалистами ОАО «Россети». Используемые обозначения у разных производителей могут несколько отличаться, но в общем случае маркировка включает указание на следующие данные:

  • номинальное напряжение;
  • количество и сечение жил кабеля;
  • тип изоляции;
  • тип самой термоусаживаемой муфты;
  • способ установки изделия;
  • материал изготовления;
  • конструктивные особенности муфты и т.д.

Фото №7. Пример маркировки, используемой для продукции «Нева-Транс Комплект»

Фото №7. Пример маркировки, используемой для продукции «Нева-Транс Комплект»

Детальная расшифровка маркировки конкретного изделия всегда размещается в сопроводительной документации. Основными критериями при выборе подходящей термоусаживаемой муфты следует считать такие:

  • напряжение монтируемой или ремонтируемой кабельной линии;
  • количество и сечение жил, собранных в кабеле;
  • используемый на кабеле вид изоляции и т.д.

Фактически, при выборе муфты используется весь набор сведений, содержащихся в маркировке изделия. Именно поэтому переходить к финансовому критерию следует только после внимательного изучения всех технических и эксплуатационных характеристик, содержащихся в сопроводительной документации на термоусаживаемую муфту.

Правила монтажа термоусаживаемых муфт

Ключевое значение для эффективного практического применения термоусадочных муфт имеет четкое соблюдение технологии монтажа. Выполняемые при этом работы делятся на несколько этапов.

Этап №1. Подготовка

На стадии подготовки предпринимается стандартный набор действий. В первую очередь, необходимо проверить комплектность муфты и соответствие характеристик изделия свойствам кабельной сети. Затем следует подготовить рабочее место, укомплектовав его требуемым инструментом и оборудованием.

Для каждого типа муфт установлен оптимальный для монтажа температурно-влажностный режим. Изделия термоусаживаемого типа следует устанавливать при положительной температуре и при показателе относительной влажности в пределах 80%. Не допускается производить монтаж на открытой местности во время тумана или дождя. Обязательное дополнительное условие – чистота на рабочем месте, так как любое попадание в муфту влаги, грязи или пыли не допускается, так как ведет к резкому снижению эксплуатационно-технических характеристик соединения.

Этап №2. Разделка кабеля

Соединяемый кабель также необходимо подготовить к монтажу муфты. Для этого выполняется его так называемая разделка, представляющая собой удаление изолирующей оболочки. Работы выполняются аккуратно и в четком соответствии с технологической картой.

Протяженность разделки определяется с учетом нескольких факторов, в числе которых: тип кабеля, количество и сечение жил, а также другие параметры, способные повлиять на монтаж муфты. Важное и обязательное условие правильной подготовки кабеля – отсутствие повреждения жил. Любые дефекты в виде надрезов или обломов могут привести к нагреву в процессе эксплуатации, быстрому выходу кабельной линии из строя и необходимости дорогостоящего ремонта.

Особенно внимательно осуществляется разделка кабелей с оболочкой из сшитого полиэтилена, рассчитанных на высокое напряжение. Такая работа требует использования профессионального инструмента и специального полупроводящего экрана.

Этап №3. Монтаж муфты

Стандартная технология монтажа термоусадочной муфты предусматривает выполнение работ внутри хорошо вентилируемого помещения с применением газовой горелки. От исполнителя требуется последовательно произвести такие действия:

  • отрегулировать горелку, чтобы пламя было «мягким» с языками характерного желтого цвета (не допускается монтировать муфту с пламенем горелки синего цвета или в форме острого клина);
  • очистить место монтажа от пыли, жировых пятен, загрязнений или нагара (действие выполняется перед каждой операцией по соединению отдельных элементов или нанесению герметика);
  • надеть пластичные элементы муфты на соединяемый кабель, при необходимости предварительно нанести специальные составы в виде клея, герметика или специального заполнителя, увеличивающих герметичность соединения;
  • аккуратными круговыми движениями по направлению от центра муфты к каждому из ее концов (альтернативный вариант – от одного конца к другому) нагреть изделие;
  • дождаться термоусадки и убрать избыток клея, герметика или заполнителя;
  • проверить качество выполненного монтажа, убедившись в отсутствии морщин, вздутий или повреждений на поверхности муфты.

Фото №8. Нагревание термоусаживаемой муфты с помощью пламени горелки

Фото №8. Нагревание термоусаживаемой муфты с помощью пламени горелки

Типичные ошибки при монтаже

Технология монтажа термоусаживаемых муфт предъявляет высокие требования к квалификации и оснащению исполнителя. Любые отклонения от правил выполнения работ чреваты серьезными последствиями в виде выхода кабельной линии из строя и последующего ремонта. К числу наиболее типичных ошибок, допускаемых при монтаже термоусаживаемых кабельных муфт относятся такие:

  • неправильная подготовка рабочего места. Недостаточная чистота нередко становится причиной попадания внутрь узла соединения грязи, пыли или влаги. Во всех перечисленных случаях происходит существенное снижение характеристик соединения, часто исключающее возможность беспроблемной эксплуатации кабельной линии;
  • выполнение работ в неподходящих условиях. Оптимальный для выполнения рассматриваемых работ температурно-влажностный режим был указан выше. Выход за указанные рамки недопустим, так как не позволяет произвести работы с требуемым уровнем качества;
  • повреждение токопроводящих жил кабеля. Подобные дефекты приводят к нагреву кабеля и быстрому выходу из строя;
  • ошибки при подборе муфты. Несмотря на универсальность термоусаживаемых муфт, необходимо выбирать изделие с учетом ключевых критериев соединяемого кабеля и условий будущей эксплуатации;
  • нарушение герметичности или наличие пустот в муфте. Самый простой способ избежать указанных проблем – грамотно использовать герметики, специальные клеи или заполнители.

Основные производители

На отечественном рынке представлено немало производителей термоусаживаемых муфт, продукция которых отличается высоким качеством при разумной цене. В числе наиболее известных и популярных брендов следует выделить такие:

  • Нева-Транс Комплект;
  • ЗЭТА;
  • КВТ и многие другие. Некоторые виды выпускаемых ими термоусаживаемых муфт были приведены на изображениях, размещенных в тексте статьи. Основным нормативным документом, регламентирующим требования к производству рассматриваемых изделий, выступает разработанный в СССР ГОСТ 13781.0-86, ссылка на который также приведена выше.

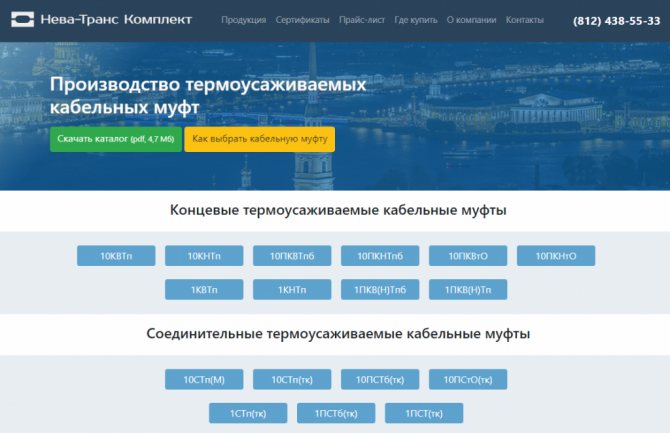

Фото №9. Официальный сайт одного из самых известных российских производителей термоусаживаемых кабельных муфт.

Фото №9. Официальный сайт одного из с
амых известных российских производителей термоусаживаемых кабельных муфт.

Меры безопасности

  • Монтаж и обслуживание кабельных муфт должны осуществлять специалисты, имеющие необходимую подготовку и квалификационную группу по электробезопасности. Требования к персоналу, а также условия проведения ремонтных работ приведены в «Руководстве по монтажу» в разделе «Требования безопасности».
  • Перед работой проверьте соответствие кабеля типу муфты, заявленному на этикетке набора.
  • Обязательно ознакомьтесь с инструкцией по монтажу от производителя. Зачастую опытные кабельщики в нее даже не заглядывают и, меняя производителя муфт, нарушают указанную последовательность, оставляют в итоге сборки «лишние» комплектующие. Да и у одного и того же производителя компоненты и этапы монтажа могут быть усовершенствованы. «Руководство по монтажу» находится в открытом доступе на сайте iek.ru в карточке товара.
  • Следите за аккуратностью работы: не перегибайте жилы, грамотно нагревайте термоусаживаемые изделия, не торопитесь при усадке термоусаживаемых элементов – это может привести к образованию «пузырей» после усадки.

Обзор стопорных муфт, разновидности, особенности применения

Применение различных электротехнических устройств обусловлено многими факторами, среди которых:

  • количество жил кабеля;
  • напряжение, передаваемое по линии;
  • наклон прокладки.

Для удобства ознакомления с условиями эксплуатации стопорных муфт, установочные данные сведены в таблицу:

Наименование изделия Кабельная продукция Напряжение, кВ Условия применения
Ст-6 Нормально пропитанные бронированные кабели 6 При вертикальной прокладке или перепаде высот от 15 м и более
Ст-10 Бумажная пропитанная изоляция 10 Крутонаклонные линии
МСТО-35 Кабели марки ОСБ и АОСБ с сечением жил 70-150 мм² 35 Разность уровней более 5 м
СтЭО Одножильные проводники 20-35 Разность уровней превышает допустимую

Особенностью стопорной муфты СтЭО является наличие дополнительного составляющего элемента – барьера из просушенной стекловолоконной ленты. Она наматывается с применением эпоксидного компаунда на весь коммутационный узел с напуском на металлическую оболочку кабеля.

Рекомендации для повышения скорости работы

Кабельные муфты IEK ® отличаются высоким качеством комплектующих, в частности, термоусаживаемых материалов. Они изготавливаются в полном соответствии со стандартами: от требований к безопасности до маркировки комплектующих. Стоит отметить, что муфты IEK ® получили множество положительных отзывов от электромонтажных и электросетевых компаний. Сегодня продукцию IEK ® можно приобрести в любом регионе России, а также в ближнем зарубежье, Прибалтике, Румынии и странах Восточной Азии.

Какие бывают виды соединительных муфт для кабелей?

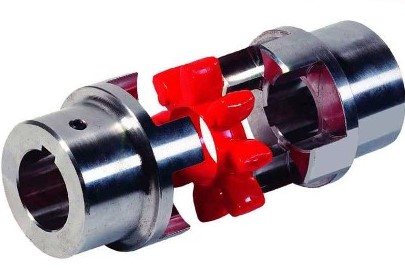

Муфты — устройства или детали, служащие для соединения кабелей, труб, стальных канатов и прочего. С их помощью отдельные элементы объединяются в одну систему. Незаменимы при монтаже кабельных систем, водопровода, отопления, газопровода.

Основным требованием выступает надежность соединения, также предъявляются требования к простоте использования и легкости при монтаже.

Кроме надежности, соединительная муфта обеспечивает и защиту конструкции:

  1. Благодаря ограничению вращательного момента сохраняет конструкцию от поломок при перегрузке.
  2. Защищает от коррозии.
  3. Предохраняет от проникновения влаги из-за герметичности соединения.

Защитные кожухи для соединительных муфт 6-10 кВ.

КСР6 — кожух стальной с разъемом на болтовых соединениях для зашиты соединительных эпоксидных и свинцовых муфт в кабельных сооружениях; КСРш — то же, с шарнирным разъемом; КСН — кожух стальной неразъемный для защиты соединительных эпоксидных и свинцовых муфт в кабельных сооружениях; КзЧ — кожух подземный защитный чугунный негерметичного исполнения для свинцовых соединительных муфт; КзЧг — то же герметичного исполнения для свинцовых соединительных муфт, КзП — кожух защитный подземный пластмассовый (из стеклопластика) для соединительных свинцовых муфт; Кв — кожух защитный подводный для соединительных свинцовых муфт.

( 2 оценки, среднее 4.5 из 5 )

Классификация муфт

Муфты бывают самого разного типа. Область применения этих приспособлений настолько широка, что не позволяет их однозначно типизировать. Однако есть несколько критериев, по которым можно это сделать.

По назначению можно выделить следующие типы муфт:

  1. Соединительные.
  2. Ответвительные. Используются при необходимости сделать ответвление при монтаже кабельных линий.
  3. Переходные.
  4. Стопорные. Применяются в электросетях высокого напряжения (110 кВ).
  5. Концевые.

По исполнению бывают:

  1. Однофазные.
  2. Трехфазные. Предназначены для использования при работе с многожильными кабелями.

По материалу изготовления существуют такие виды муфт, как:

  1. Чугунные.
  2. Свинцовые. Свинцовые муфты соединяют металлические жилы кабелей, у которых оболочка выполнена из алюминия или свинца, напряжением 6-10 кВ. Имеют достаточно тяжелый вес.
  3. Латунные.
  4. Эпоксидные. Изготавливаются из эпоксидной смолы. Чаще всего для их защиты используют асбестовый или металлический кожух. Применяют для соединения проводников кабеля, прокладываемого в тоннелях, траншеях или шахтах. Используют, как и свинцовые, при напряжении 6-10 кВ.
  5. Термоусадочные. Применяется термоусадочная муфта как самый распространенный способ изолировать место соединения. Монтаж на основе термоусаживаемых материалов существенно облегчает технологию соединения кабелей и экономит время на выполнение этой работы.

По виду изоляции кабеля бывают:

Соединительные муфты

Кабельная сеть может тянуться на различные расстояния, но при этом должна быть обеспечена целостность системы. Соединительные элементы включаются последовательно и объединяют отдельные части кабельной линии воедино. Это заставляет муфты передавать электроэнергию, как и силовой кабель, с минимальными потерями напряжения и с сохранением всех электрических характеристик.

Соединительные муфты выбираются в зависимости от технических параметров кабеля. Чтобы правильно подобрать соединитель, нужно учитывать:

  • количество проводов в кабеле;
  • материал, из которого изготовлены жилы кабеля, а также их диаметр;
  • изоляцию кабеля;
  • максимальное напряжение в сети;
  • способ защиты от внешних воздействий.

Чтобы правильно установить соединительный элемент на кабель, нужно разделать концы, снять всю изоляцию кабеля, затем последовательно подготовить каждый отдельный слой для монтажа. С каждой стороны необходимо полностью снять изоляцию на половину длины соединителя, в который потом и вводятся оба конца провода. Как только вы ввели все жилы с двух сторон, муфту необходимо крепко зажать крепежными деталями.

Все кабели имеют свое обозначение. Из-за широкого выбора кабелей существуют и разновидности соединительных элементов. Какую муфту использовать, из чего она состоит, ее технические параметры — все это можно узнать из маркировки кабельных муфт.

Например, есть кабельная муфта марки 1СТп-3×150-240С. В этом случае маркировка расшифровывается так:

  1. 1 — используется в электросетях напряжением до 1000 В.
  2. С — соединительная.
  3. Тп — имеет термопластичный изоляционный слой.
  4. 3 — количество проводов.
  5. 150-240 — минимальная и максимальная площадь сечения.
  6. С — показывает наличие дополнительных крепежных элементов.

Иногда в маркировке может указываться особенность изделия:

  • Р — ремонтная;
  • О — кабель с одной жилой;
  • Б — бронированная.

Буква, указывающая на особенность, проставляется после указания «Тп».

Муфты зубчатые серии МЗ

Зубчатая муфта М3 — это подвижная муфта, способная компенсировать радиальное и угловое смещение, а также перекосы валовых осей. Муфта серии М3 состоит из двух зубчатых втулок, которые предварительно вставляются в две обоймы зубчатой формы. На обоймах установлены специальные предохранительные крышки со встроенными манжетами.

Муфта серии М3 используется для соединения валов с последующей передачей крутящегося момента.

Материал изготовления

Детали для зубчатой муфты изготавливаются из кованой стали. Если диаметр изделия превышает 150 мм, то используется литая сталь.

Комплектность поставки

Таблица 1: Комплектация Муфты зубчатой

Деталь Количество Наименование
1 1 Муфта зубчатая
2 2 становочный винт (в стандартную комплектацию не входит)
3 1 Паспорт

При приемке муфты следует проверить перечень поставки согласно приведенной таблице (обозначение деталей представлено на рис. 1)

Варианты исполнения и подбор муфты зубчатой

Зубчатые муфты бывают следующих видов::

1 — с промежуточным валом; 2 — с разъемной обоймой; 3- с неразъемной обоймой.

Втулки муфт изготавливаются двух типов:

  1. для валов с короткими концами и муфт типов 1 и 3, изготовленный по ГОСТ 12081. Данные втулки отличаются коническими отверстиями;
  2. для валов с короткими концами, изготовленными по ГОСТ 12080. Отличаются цилиндрическими отверстиями.

По желанию заказчика втулки могут быть изготовлены с другими отверстиями. В муфтах могут быть установлены втулки с разными исполнениями.

Пример условного обозначения муфты

Муфты, заказываемые для эксплуатации при частотах вращения, равных или превышающих 50 % от значения допускаемой частоты, указанной в таблице 1, обозначают буквой С (требования пункта обязательны с 01.06.97). В муфтах допускается комбинация втулок различных исполнений.

Условное обозначение муфт должно включать , обозначение типа «МЗ», значения номинального крутящего момента, диаметров посадочных отверстий втулок или отверстий втулок и фланцевых полумуфт, обозначение исполнения втулок, климатического исполнения и категории по ГОСТ 15150, обозначение настоящего стандарта. В условном обозначении муфты типа 2 диаметр посадочного отверстия фланцевой полумуфты ставят после обозначения диаметра посадочного отверстия втулки.

1, 2 — полумуфты с наружными зубьями;

3, 4 — обоймы; 5 — болты;

6 — от­верстие для подвода смазки

Таблица 2: Подбор зубчатых муфт по номинальным параметрам электродвигателя

(КВт) 3000(об/м) 1500(об/м) 1000(об/м) 750(об/м) 600(об/м) 500(об/м)
30 МЗ-2 МЗ-3 МЗ-3 МЗ-3
37 МЗ-3 МЗ-3 МЗ-4 МЗ-4
45 МЗ-3 МЗ-3 МЗ-4 МЗ-4 МЗ-5
55 МЗ-3 МЗ-4 МЗ-4 МЗ-5 МЗ-5 МЗ-5
75 МЗ-3 МЗ-4 МЗ-4 МЗ-4 МЗ-5 МЗ-6
90 МЗ-4 МЗ-4 МЗ-5 МЗ-5 МЗ-6 МЗ-6
110 МЗ-4 МЗ-5 МЗ-5 МЗ-5 МЗ-6 МЗ-6
132 МЗ-4 МЗ-5 МЗ-5 МЗ-6 МЗ-6 МЗ-6
160 МЗ-4 МЗ-5 МЗ-6 МЗ-6 МЗ-6 МЗ-6
200 МЗ-4 МЗ-5 МЗ-6 МЗ-6 МЗ-6 МЗ-6
250 МЗ-5 МЗ-6 МЗ-6 МЗ-6 МЗ-6 МЗ-7
315 МЗ-6 МЗ-6 МЗ-6 МЗ-7 МЗ-7 МЗ-7
400 МЗ-6 МЗ-6 МЗ-6 МЗ-7 МЗ-7 МЗ-7
500 МЗ-6 МЗ-6 МЗ-6 МЗ-7 МЗ-7 МЗ-8
630 МЗ-6 МЗ-6 МЗ-7 МЗ-8 МЗ-8 МЗ-8
800 МЗ-6 МЗ-7 МЗ-7 МЗ-8 МЗ-8 МЗ-9
1000 МЗ-6 МЗ-7 МЗ-8 МЗ-8 МЗ-9 МЗ-10
1250 МЗ-6 МЗ-8 МЗ-8 МЗ-9 МЗ-10 МЗ-10
1600 МЗ-6 МЗ-8 МЗ-8 МЗ-9 МЗ-10 МЗ-11
2000 МЗ-7 МЗ-9 МЗ-9 МЗ-9 МЗ-11 МЗ-11
2500 МЗ-7 МЗ-9 МЗ-9 МЗ-11 МЗ-11 МЗ-12
3150 МЗ-8 МЗ-10 МЗ-12 МЗ-11 МЗ-12 МЗ-13
4000 МЗ-8 МЗ-11 МЗ-13 МЗ-12 МЗ-13
5000 МЗ-8 МЗ-12 МЗ-13 МЗ-13

Технические характеристики:

Тип m z D d d1 D1 D2 Ds L B B1 b c A dбxn Об/мин Мкрут,кгс*м Масса,кг МЗ
МЗ-1 2,5 30 170 15 40 110 95 55 117 112 114 55 2,5 49 140 13х4 6300 71 12
МЗ-2 2,5 38 185 25 50 135 110 70 147 138 142 70 75 160 5000 140 16
МЗ-3 3 40 220 35 60 160 145 90 177 172 164 85 95 190 17х6 4000 315 30
МЗ-4 3 48 250 40 75 185 170 110 217 202 209 105 125 215 3350 560 51
МЗ-5 3 56 290 45 90 210 190 130 242 226 234 115 5 145 250 2800 800 61
МЗ-6 4 48 320 55 105 240 210 140 262 251 256 125 160 280 21х6 2500 1180 81
МЗ-7 4 56 350 60 120 270 240 170 292 276 284 140 185 310 21х8 2120 1900 109
МЗ-8 4 62 380 75 140 300 270 190 332 301 316 160 210 340 1900 2360 146
МЗ-9 6 46 430 85 160 330 280 210 342 316 329 165 220 380 25х8 1700 3000 176
МЗ-10 6 56 490 105 180 390 320 260 372 349 360 180 245 440 25х10 1400 5000 264
МЗ-11 8 48 545 115 220 445 380 300 412 389 400 200 280 495 25х12 1250 7100 376
МЗ-12 8 54 590 135 250 490 420 340 492 464 480 240 350 540 1120 10000 531
МЗ-13 10 48 684 155 280 555 480 380 537 499 520 260 7,5 375 624 38х10 1000 15000 739
МЗ-14 10 54 734 175 320 608 520 420 577 542 561 280 405 674 38х12 900 20000 933
МЗ-15 10 58 784 195 658 658 560 480 657 622 641 320 480 724 800 25000 1288

Пример условного обозначения муфты

Зубчатые муфты М3 могут иметь несколько обозначений в зависимости от размера втулок:

  • Тип 1. Номинальный крутящийся момент 4000 Нм, диаметр посадочный отверстий втулок — 50 мм, втулка первого исполнения, климатического исполнения У и категорией 2. Обозначение — М31I-4000-50- 1У2.
  • Аналогичная муфта, тип 2, диаметр посадочных отверстий — 55 мм. Обозначение — М3 2-4000-50-55-1У2.
  • То же. типа 1, с втулками исполнения 1 в одной из которых диаметр посадочного отверстия 55 мм: МЗ 1-4000-50-1-55-1У2 ГОСТ Р 50895-96
  • То же, одна втулка исполнения 1 другая исполнения 2 с диаметром посадочного отверстия 55 мм: МЗ 1-4000-50-1-55-2У2 ГОСТ Р 50895-96
  • То же, типа 3 с индексом С: МЗ ЗС-4000-50-1У2 ГОСТР 50895-96

Условия транспортировки и хранения

Во время транспортировки детали муфты должны быть защищены от механических повреждений, коррозии и возможных ударов. Поэтому зубчатые муфты М3 доставляются потребителю в разобранном виде. Если же заказчик желает получить изделие в собранном состоянии, то муфта надежно упаковывается, а при транспортировке соблюдаются все требования к безопасности.

Хранить муфту нужно в помещении с температурой не более 20 градусов и влажностью менее 65%. Рекомендуется укладывать изделия на полки в ряд.

Особенности монтажа и эксплуатации

Перед монтажом необходимо подготовить поверхность для сборки, предварительно очистив ее от загрязнений. Чтобы облегчить процесс сборки зубчатой муфты, необходимо монтаж ступицы проводить при небольшом нагреве.

Чтобы добиться максимальной эффективности при работе, нужно строго соблюдать соосность соединяемых валов.

Зубчатая муфта может работать беспрерывно и вращаться в любую сторону. Для эксплуатации используется масло, которое облегчает передачу движущегося момента.

Область применения

Муфты применяются в машиностроении. Они устанавливаются на турбины, прокатные станы или поршневые двигатели.

Узнать подробную информацию вы можете у наших менеджеров по телефону: +7 (4842) 700-180

Ссылка на основную публикацию
