Выбираем лоток для прокладки электрических проводов

При производстве электромонтажных работ кабельные лотки необходимы для прокладки магистральной линии питания электроэнергией с большой нагрузкой на значительные расстояния.

Они защищают кабели от внешних повреждений, сохраняют эстетичность помещения, скрывают кабели, которые не подходят для интерьера помещения. Конструкция кабельных лотков не представляет сложности и выполнена в виде желоба из различных материалов, с крышками и перфорацией.

Внутренняя поверхность желоба обработана, во избежание повреждения кабеля при укладке. В такие лотки можно укладывать как один, так и несколько кабелей.

Размеры

Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:

  1. длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
  2. для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
  3. ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
  4. высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
  5. толщина стенок от 40 мм (Л1) до 100 мм (Л38);
  6. ширина внутреннего канала — от 300 мм до 3600 мм;
  7. высота лотка изнутри от 300 мм до 1500 мм;
  8. толщина дна — от 60 мм до 200 мм.
  9. масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м3 до 9,38 т при объеме материала 3,75 м3 для Л38.
  10. плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
  11. для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.

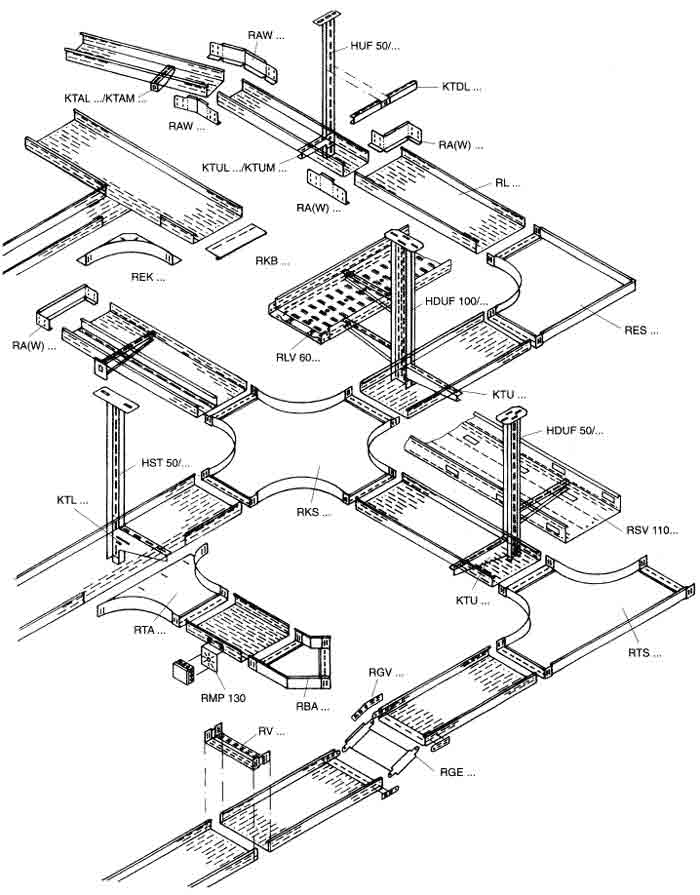

Схема монтажа ЖБ каналов

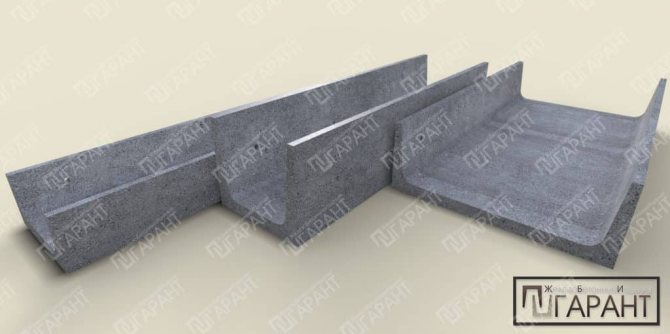

Железобетонный лоток: конструктивные особенности и типоразмеры

Кабельные лотки ЖБ изготавливаются из бетона марки В20-В25, который готовится из бетонной смеси щебня, песка и цемента марок М400, М500. Раствор отличается повышенной стойкостью к воздействию влаги благодаря тому, что в него вводятся специальные модифицирующие компоненты. Упрочняется конструкция арматурными стержнями класса А1 и выше. Решетка монтируется из отдельных стальных прутьев, связанных вязальной отожженной проволокой.

Все изделия универсальные. Благодаря особой рецептуре кабельные лотки можно использовать в самых разных условиях, грунтах, климате, зонах с любой сейсмоактивностью. Геометрические размеры соблюдены точно, как и спецификации.

В зависимости от исполнения кабельные лотки железобетонные размеры могут иметь разные: длина в диапазоне 740-3950 сантиметров, ширина от 280 до 2380 сантиметров, высота в диапазоне 28-118 сантиметров. Вес небольших ЖБ лотков может быть равен 100 килограммам, изделия с максимальными габаритами весят до 2.7 тонн. Масса в кг обязательно указывается производителем.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

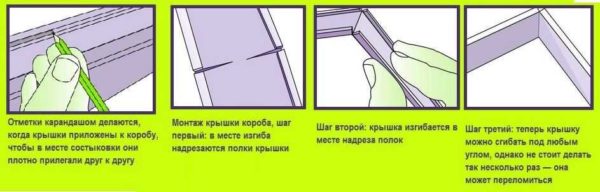

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

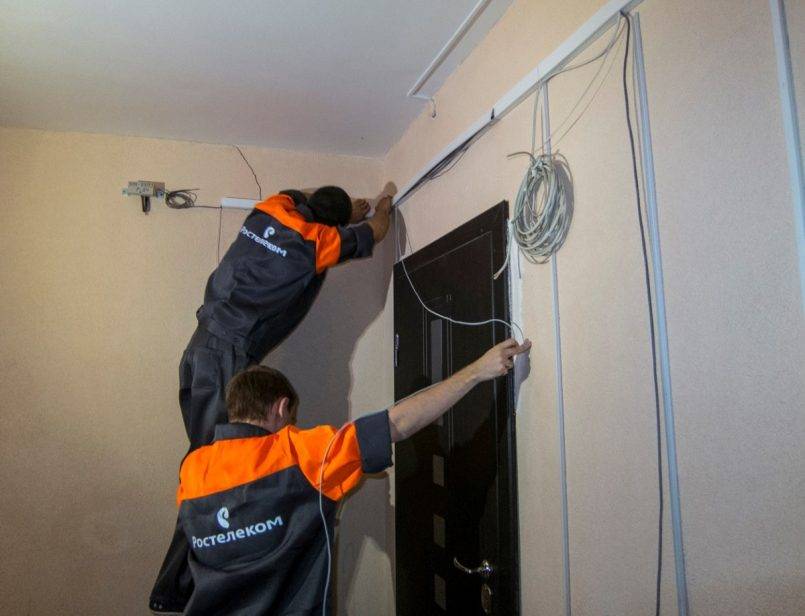

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

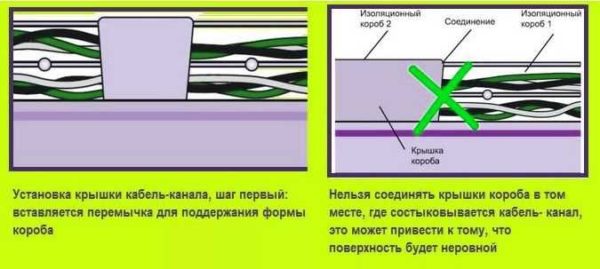

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Характеристики

Какие технические характеристики влияют на выбор лотка?

  • Длина отдельного элемента конструкции. Обычно она равна 3 метрам: при большей длине и монтаж, и транспортировка лотка в помещении затруднены.
  • Ширина, высота направляющего профиля и толщина его металла. Эти параметры взаимосвязаны: чем шире лоток, тем больше на нем пространства для кабеля, а значит – тем больше нагрузка на него. Стало быть, увеличиваются и требования к прочности. В качестве образца модельного ряда рассмотрим продукцию итальянского бренда DKC. Покупателю предлагаются изделия шириной от 200 до 600 миллиметров при высоте направляющего профиля 50, 80 и 100 мм. Толщина направляющей (лонжерона) – 1,2 миллиметра у младших моделей и 1,5 – у старших. Цена изделий пропорциональна расходу материалов на их производство – примерно от 500 до 1000 рублей.

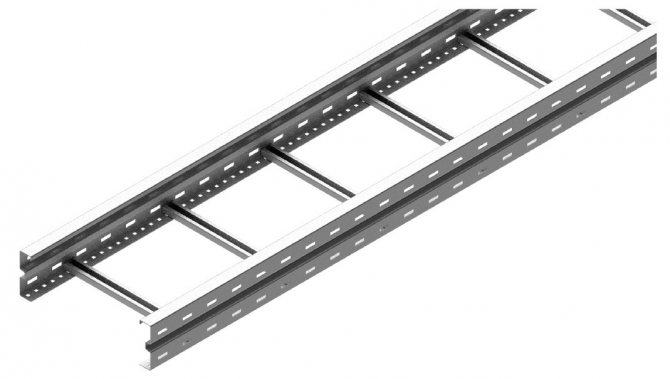

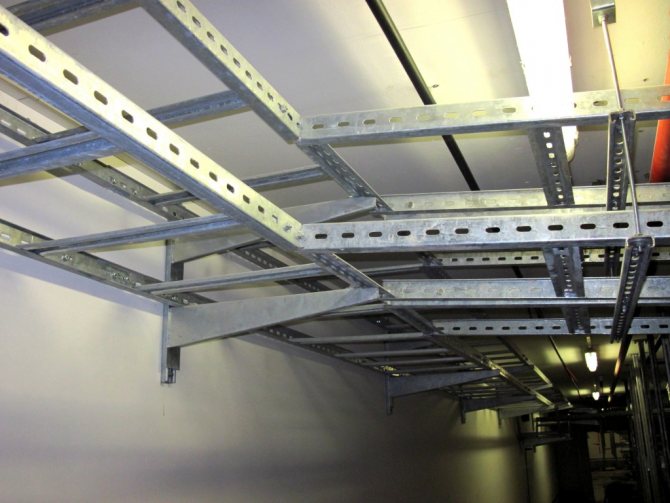

Лоток ДКС 200х50 миллиметров.

  • Равномерно распределенная по площади нагрузка на лоток может достигать 300 килограммов на погонный метр. При достаточной прочности изделия стоит помнить про дополнительный ограничивающий фактор – несущую способность конструкции, на которой закреплен лоток.
  • Все лестничные лотки по определению имеют степень защиты IP 00 – просто потому, что они представляют собой открытые конструкции.
  • Диапазон рабочих температур для всех металлических лестничных каналов – от -60 до +90 градусов. Нижняя граница обусловлена хрупкостью металла при экстремально низких температурах (прежде всего по отношению к ударной нагрузке). Верхняя – возможностями применяемых для крепления кабеля пластиковых хомутов и самой изоляции.

Короба

Короба, как указывалось выше, используют для прокладки в их полости электропроводок и защиты проложенных в них кабелей и проводов от механических воздействий. Короба могут быть со съемными крышками и глухие, представляющие собой не разбираемую полую конструкцию. В качестве материалов для изготовления коробов используют как сталь, как правило, оцинкованную, так и различные пластики. Стальные короба могут быть перфорированными и неперфорированными. При использовании стальных коробов для прокладки кабелей по фасадам зданий на них могут наносить пластиковые покрытия под цвет фасада.

На Рис. 1 показан стальной оцинкованный перфорированный короб. Такие короба удобны при прокладке их в полостях подвесных потолков.

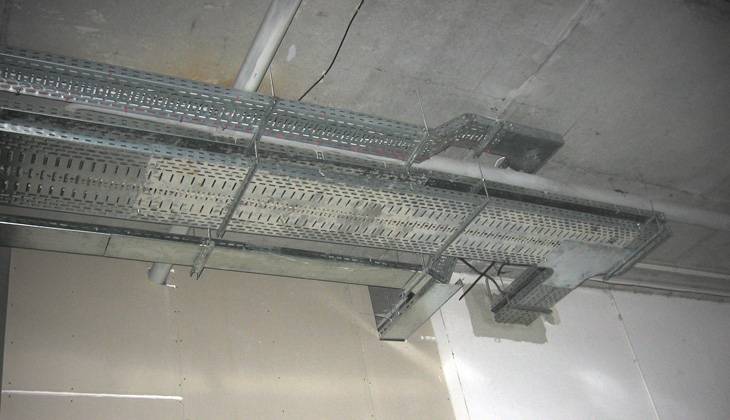

Рис. 1 Стальной перфорированный короб

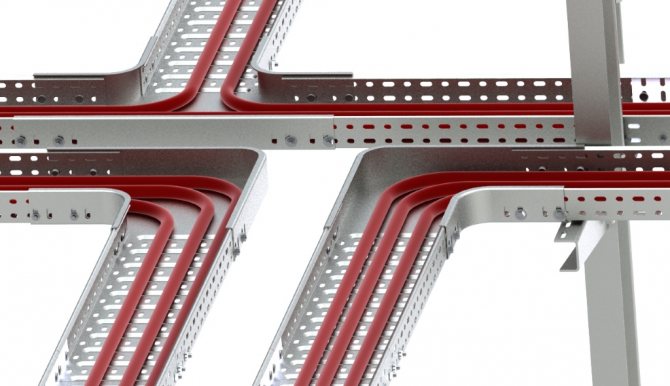

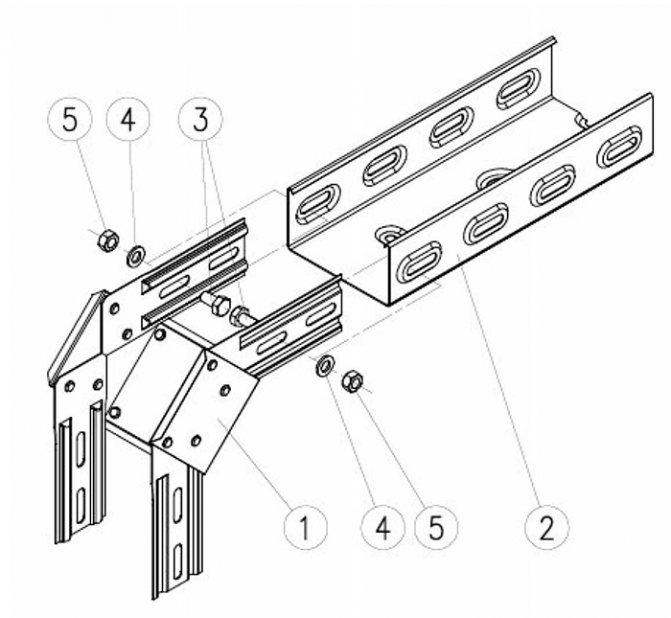

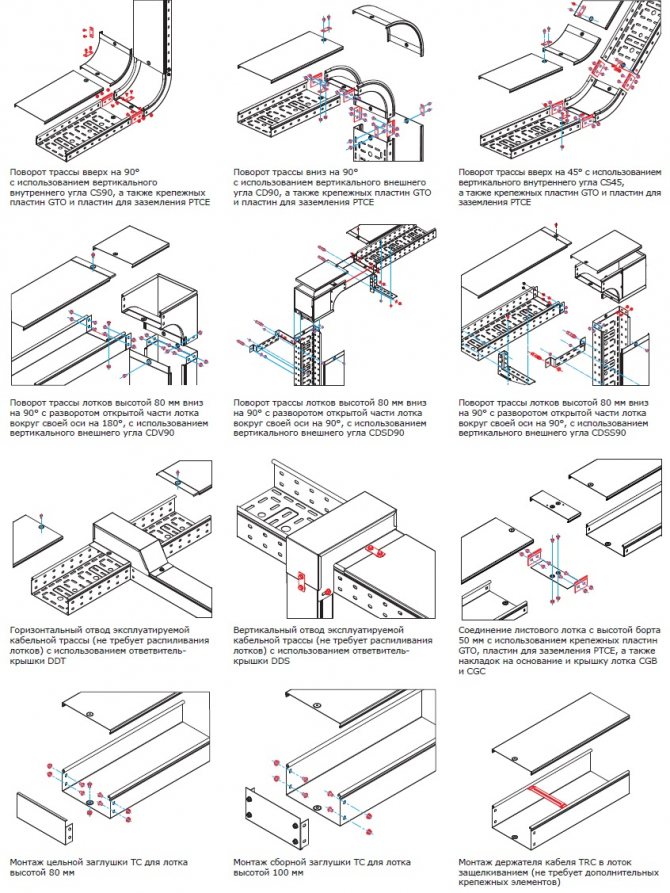

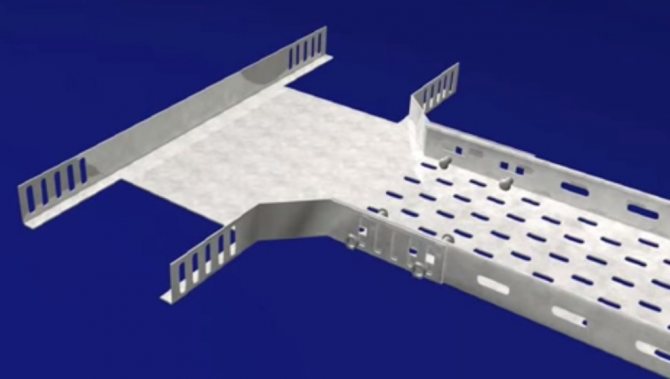

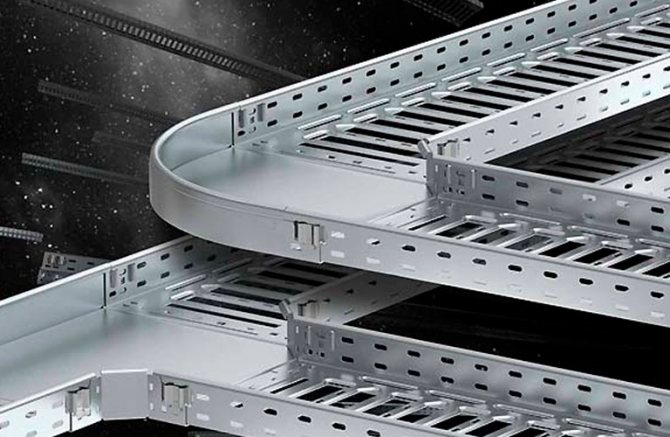

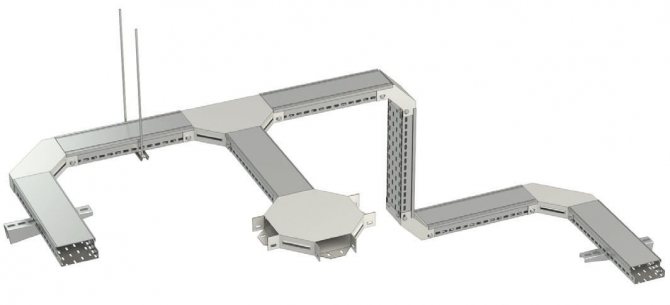

Для разветвлений коробов и поворотов кабельных трасс используют специальные вспомогательные секции: повороты, тройники, крестообразные секции, ответвления, переходы с одного сечения короба на другое, заглушки, держатели кабелей, перегородки и некоторые другие элементы. Использование вспомогательных секций значительно ускоряет монтаж коробов и позволяет улучшить эстетичный вид всей электроустановки.

При горизонтальной прокладке коробов их преимущественно располагают так, чтобы крышка находилась сверху. При вертикальной прокладке и при нахождении крышки короба снизу часто требуется дополнительная фиксация крышек. В соответствие с требованиями ПУЭ глухие короба допустимо заполнять до 35% площади их сечения, а короба с крышками – до 40%. Сечения кабелей и проводов учитывают вместе с изоляцией и защитными оболочками.

Стальные короба в зависимости от назначения могут иметь различное исполнение в отношении условий эксплуатации: начиная от легких допустимых механических воздействий и заканчивая очень тяжелыми.

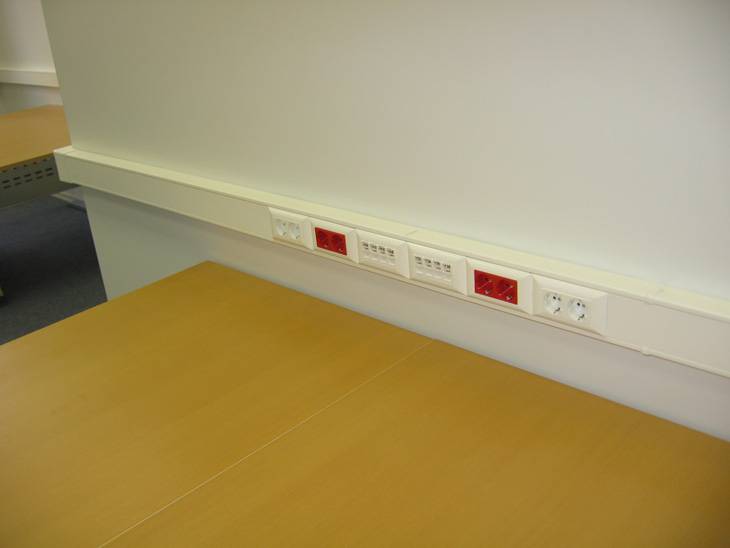

На Рис. 2 показан пластиковый короб. Такие короба, имеющие ширину порядка 100 мм, часто комплектуют специальными вставками для установки в них штепсельных и слаботочных розеток. На данной фотографии показано офисное помещение. Штепсельные розетки красного цвета используют для подключения компьютеров, а белого – для бытовых электроприборов.

Рис. 2 Пластиковый короб с розетками

Пластиковые короба могут иметь различные сечения и расцветки. Обычно можно приобрести короба, комплектующиеся поворотами, тройниками и заглушками.

Какие задачи решают кабельные лотки

Металлические конструкции решают несколько задач:

  • Скрывают проводку от глаз – если раньше провода приходилось размещать хаотично, вдоль стен или потолка, то с помощью лотков удается получать аккуратную проводку, не нарушающую эстетику.
  • Пожарная безопасность – помещение проводов в металлические короба обеспечивает дополнительную изоляцию (при возгорании конструкции могут помещать быстрому распространению огня).
  • Защита кабелей – защищают коммуникации и электропроводку от механических повреждений.

Антикоррозийное покрытие продлевает срок службы конструкций и защищает их от воздействия агрессивных сред. Независимо от назначения кабелей, специальные системы помогут обустроить аккуратную и эстетичную проводку.

Плюсовые качества и недостатки

Дополнительным плюсом устройства проводов в коробах считается быстрая замена кабелей на новые в случае их выхода из строя.

При возникшей необходимости модернизировать кабельные сети, то есть заменить провода, уложенные в короба, провести замену самих герметизирующих изделий на аналогичные виды других параметров, с серьёзными проблемами сталкиваться не приходится. Достаточно открыть крышку, проложить несколько дополнительных нитей или провести полную замену проводов, либо самих кабель каналов на большие по сечению или из более качественного материала.

Проложить в одном коробе можно сразу несколько типов кабелей. Они могут быть силовыми, представлять линии телефонной связи, кабельного телевидения, сеть интернета. Некоторые виды коробов выпускаются с размещением внутренних перегородок. Это можно считать ещё одним плюсом.

Недостаток коробов заключается в их наружном монтаже. Для многих это выглядит несколько не эстетично. Особенно когда приходиться убирать большое количество проводов.

В некоторых случаях такая ситуация решается путём приобретения отделочных материалов, выполняющих одновременно роль электро коробов (пластиковые плинтуса со съёмными планками). В других случаях короба расположенные на потолках маскируются подвесными панелями.

Виды

Многообразие видов кабельных коробов определяется такими факторами, как материал их изготовления и конструктивные особенности.

По материалу изготовления

Металлические

Изготавливают такие кабель-каналы из листового, покрытого слоем антикоррозийной пленки металла – оцинкованной или нержавеющей стали. Реже встречаются короба из обычного черного металла.

Благодаря высокой прочности, устойчивости к коррозии, такие короба для кабеля являются самыми распространенными – помимо прокладки коммуникаций внутри зданий, их используют для того, чтобы надежно защитить и закрепить наружный электрический провод, запитывающий уличное освещение, провести электричество в мастерскую, производственный цех.

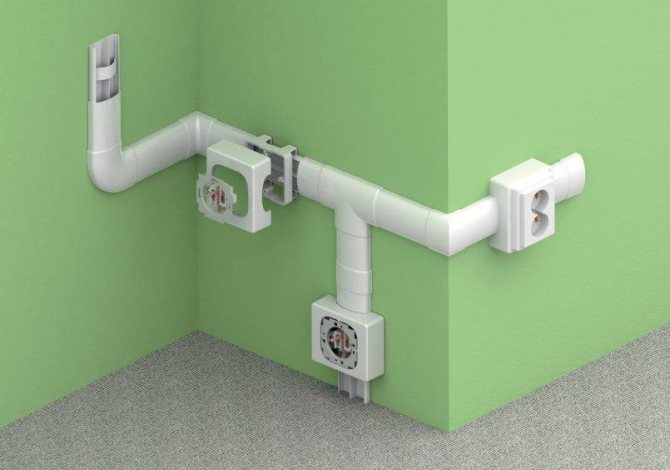

Пластиковые

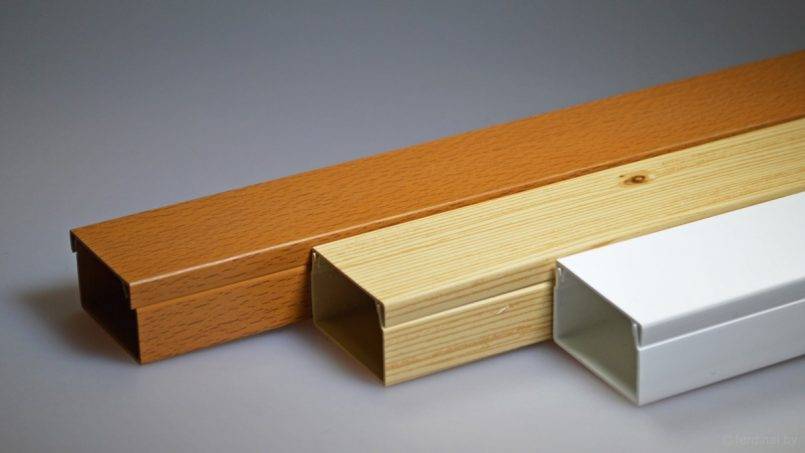

Изготавливают такие короба из устойчивого к горению ПВХ. Более легкие и дешевые, по сравнению с аналогами из стали, они не такие прочные и долговечные, что обуславливает их использование только внутри помещений.


Пластиковый кабель-канал

Бетонные и железобетонные

Такие короба изготавливают из тяжелых марок бетона. При этом в железобетонных лотках при заливке изделия в форму закладывают сетку из рифленой металлической арматуры.

Для защиты уложенных в бетонный или железобетонный канал коммуникаций сверху на него кладут крышку – массивную плиту перекрытия.

Применяют их для поверхностной и подземной прокладки различных силовых и слаботочных коммуникаций. В частном строительстве такие бетонные изделия не используют.

По конструкции

В зависимости от конструктивных особенностей, наиболее распространенные лотки для кабелей металлические подразделяются на перфорированные, неперфорированные, лестничные, проволочные.

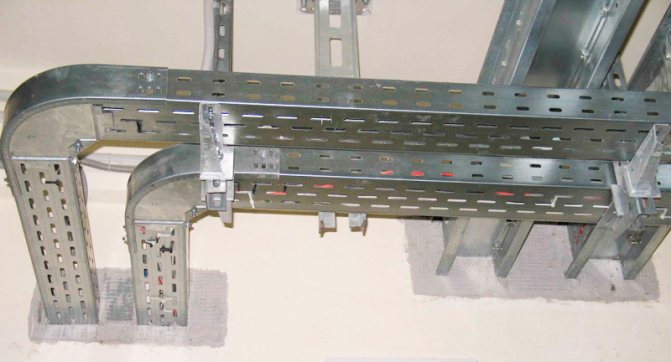

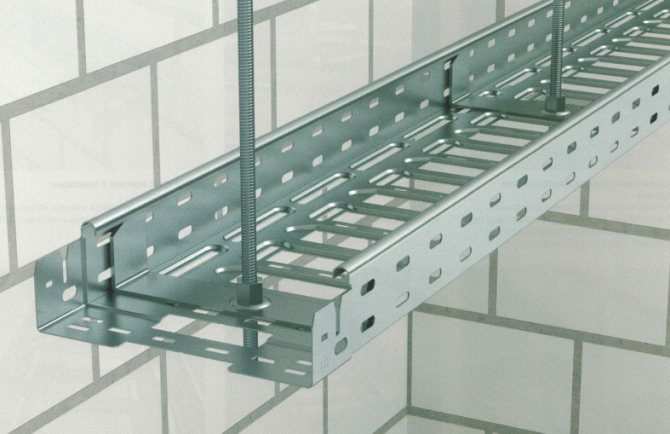

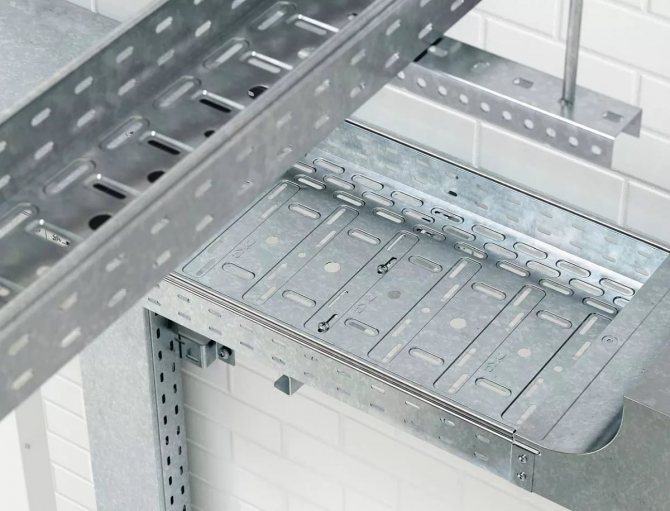

Перфорированные

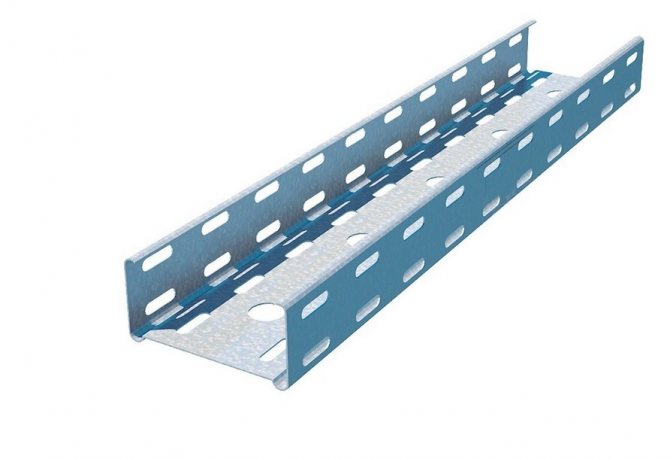

Металлический перфорированный кабельный лоток представляет собой короб, основание которого имеет множество продолговатых отверстий. Крышка в перфорированных лотках, как правило, отсутствует и применяется только в тех случаях, когда прокладываемые коммуникации необходимо защитить от внешнего воздействия на них.

Используются такие короба для прокладки проводки как внутри различных помещений, так и снаружи.

Неперфорированные

Неперфорированный короб, в отличие от перфорированных аналогов, имеет основание без отверстий. Применяют данный тип для прокладки коммуникаций и силовых кабелей в условиях повышенной влажности и запыленности. По сравнению с перфорированными, такие короба обладают большим весом, повышенной пожаробезопасностью (загоревшийся внутри такого лотка кабель не станет источником пожара, так как изолирован от помещения крышкой).

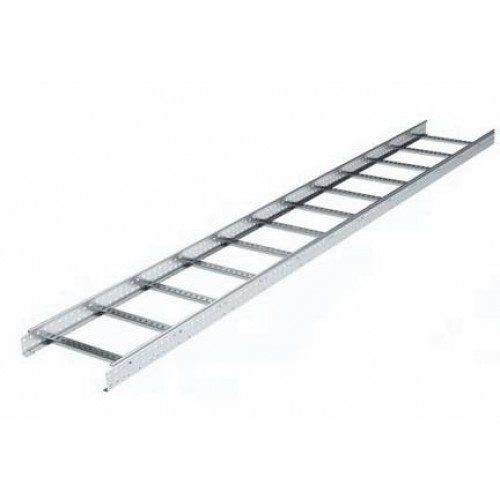

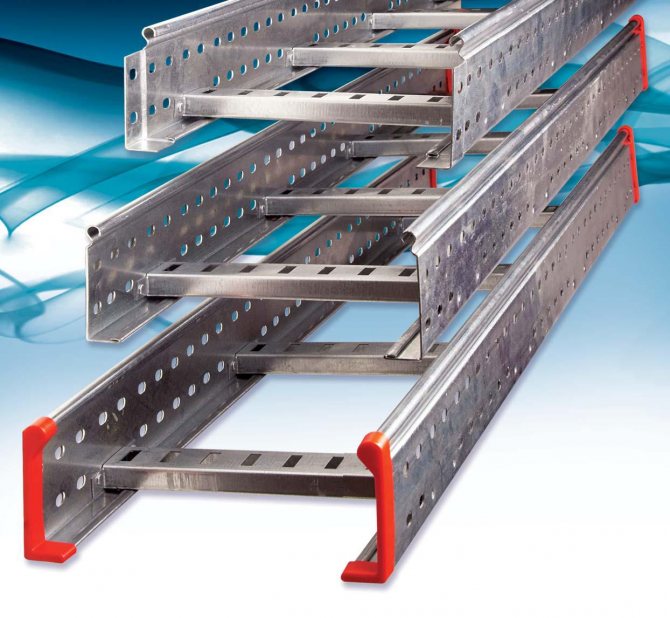

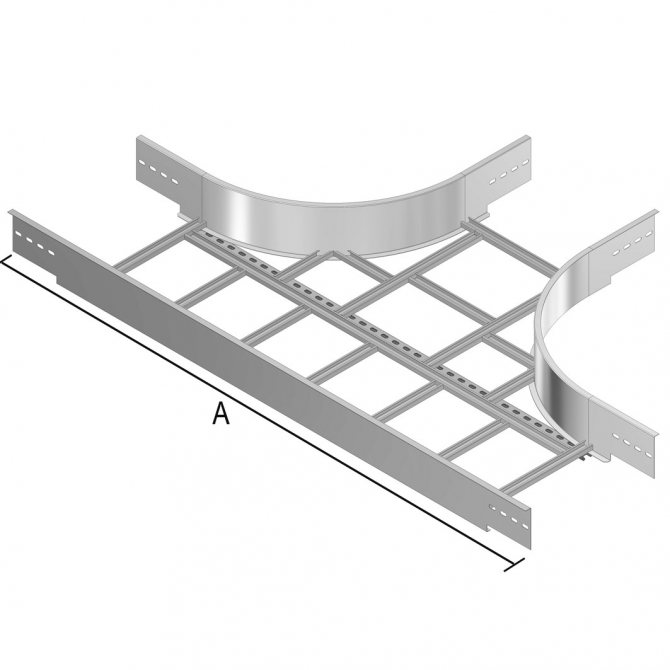

Лестничные

Такие короба представляют собой конструкции, состоящие из боковых продольных профилей (лонжеронов), соединенных через определённое расстояние поперечными перемычками (планками).

Обладающие небольшим весом, высокой прочностью и жесткостью, хорошей вентиляцией укладываемых трасс такие лотки используются для внутренней прокладки силовых кабелей с напряжением до 1000 В.


Кабельрост

На заметку. Лестничный кабельный короб часто называют кабельростом, так как данную конструкцию часто используют для вертикального (ростового) монтажа кабельной трассы, закрепляя ее на поперечных перемычках при помощи специальных пластиковых хомутов (стяжек).

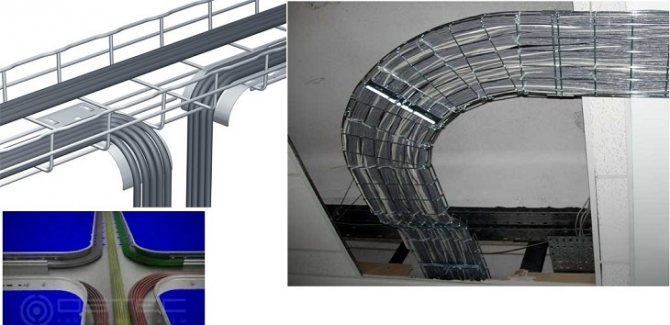

Сетчатые (проволочные)

Проволочный (сетчатый) короб для кабеля – это конструкция, изготавливаемая из оцинкованной проволоки. В поперечном разрезе имеет «С» или «G»-образный профиль. Отличается минимальным весом, отличной вентиляцией, простотой монтажа. Используется для прокладки слаботочной электрической проводки, телефонного, сетевого компьютерного провода внутри помещений под подвесным фальш-потолком.

По размерам

Современный металлический лоток для прокладки кабеля может иметь следующие размеры:

  • Высота – от 35 до 100-110 мм;
  • Ширина – от 100 до 550-600 мм;
  • Длина одного лотка – 2000-3000 мм;
  • Толщина стенок (проволоки) – 0,7-1,0 мм (3,8-4,0 мм).

Важно! При прокладке кабельных трасс и других коммуникаций необходимо учитывать габариты лотка. Так, его высота ограничивает максимальную толщину укладываемого в него кабеля, ширина – количество кабелей

Какие бывают кабель-каналы для электропроводки: что это такое

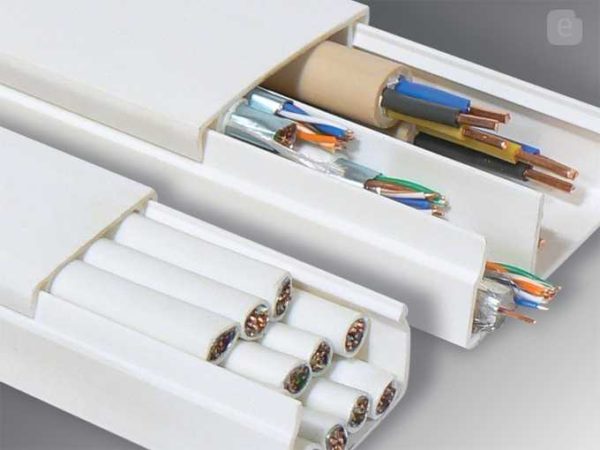

Кабель-канал – это металлический или пластиковый короб для электропроводки, который может использоваться внутри помещений и на улице. Конструкция состоит из корпуса и крышки. Чаще всего имеют квадратное или прямоугольное сечение. Корпус бывает перфорированным или цельнолитым. Деталь корпуса и крышка соединяются при помощи специального замка.

Пользуются популярностью пластиковые конструкции, которые могут иметь вид плинтусов

Короба для кабеля монтируются в разные системы. Они бывают разной цветовой палитры и обладают высокой эстетичностью. Внутреннее пространство может быть разделено перегородками. Это позволяет разделить малоточные и силовые кабели, которые укладываются отдельно

При выборе пластиковых изделий, стоит обратить внимание на негорючесть материала

Использование вместо плинтуса канала под дерево

Существуют разные виды кабель-каналов:

Мини. Каналы имеют небольшой диаметр и применяются для прокладки интернет линий, телевидения или телефонных. В такой канал размещается 1-2 провода средней толщины. Их делают из пластика и крепят к стенам с помощью саморезов и клея. Сечение канала варьируется в пределах 10×10 и до 60×80 мм;

Миниатюрные каналы могут выполняться из металла или пластика

Парапетные направляющие. Делаются из пластика, но имеют более крупные размеры. Такие конструкции ставят в квартирах и офисах. Можно регулировать угол поворота в диапазоне от 7 до 45 градусов. К таким направляющим удобно подключать розетки и выключатели. Сечение конструкций варьируется от 10×20 мм до 100×60 мм. При этом тип профиля может быть W-образным, Г-образным или Т-образным. Также профиля могут быть универсальными или фигурными;

Парапетные изделия замечательно фиксируются к стене

Плинтусные. Эти каналы устанавливаются на стыках стен и пола. Внутри таких плинтусов есть полости для укладки проводов. Размеры зависят от ширины диагональной стенки, которая может быть 50 или 70 мм. Такие каналы используются для любых помещений и отличаются стойкостью к перепадам температуры. Крепятся такие каналы при помощи саморезов. Стыки прикрываются уголками и заглушками;

Вариант для плинтуса с установкой проводов

Гибкие каналы. Конструкции бывают гофрированными и цепными. Последние защищают провода от вибраций, механических повреждений и химического воздействия. Они отличаются стойкостью к коррозии, гибкостью и открытым доступом. Гофрированные конструкции выполняются из пластмасс негорючего типа;

Гибкие изделия часто применяются в офисных помещениях, для проведения кабеля на сложных участках

Угловые потолочные каналы. Представляют собой пластиковые детали в виде треугольника. Стыки обрезаются под углом в 45 градусов и закрываются заглушками. Короб отличается красивым внешним видом и цветовой палитрой. Размер внутренней части при этом может быть 40×40 мм;

Внутри углового корпуса может быть несколько перегородок

Напольные. Лотки для кабелей требуются, когда нужно провести проводку к осветительным приборам или к столу. При этом цветовая гамма не отличается разнообразием. Чаще всего применяется белая, черная или серая палитра;

Напольные каналы дополняются вставками для выключателей

Прозрачные каналы для светодиодных лент. Внутри короба есть перегородка, к которой фиксируется светодиод. Ширина ленты может быть 5-20 мм.

Каналы со светодиодами могут располагаться в плинтусах

Как выбрать кабель-канал правильно можно посмотреть в ролике:

При выборе изделий необходимо уделить внимание ГОСТам кабель-каналов. От степени гибкости и жесткости зависит возможность монтажа

Жесткие конструкции могут быть в виде коробов с отверстиями или глухих коробов. Гибкие кабель-каналы представлены гофротрубами, траками и цепями.

Гофрированные магистрали облегчают прокладку проводки в труднодоступных местах

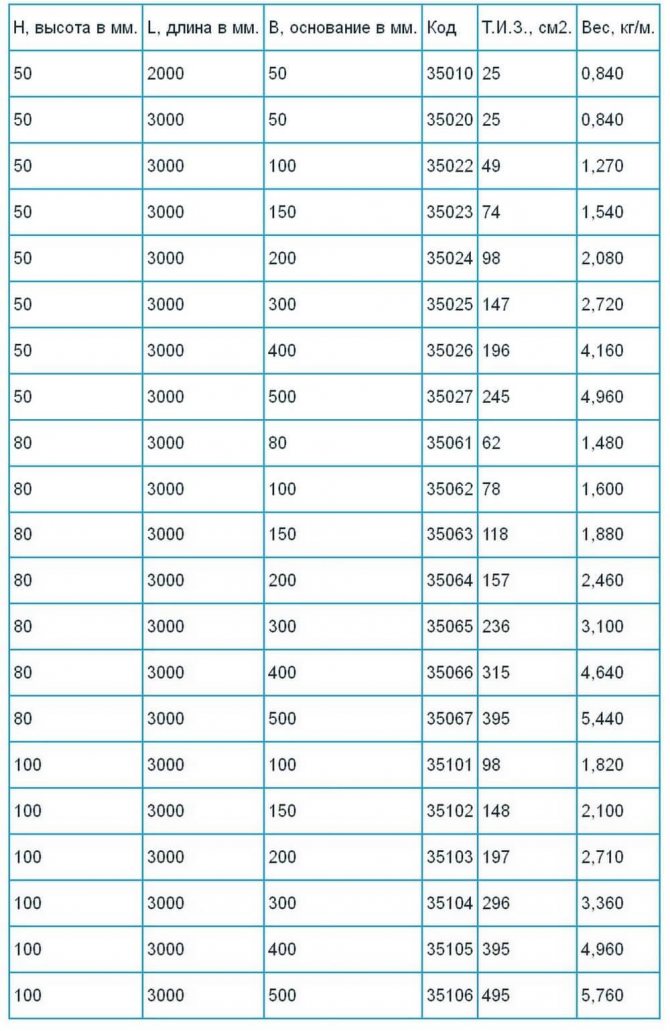

Основные размеры

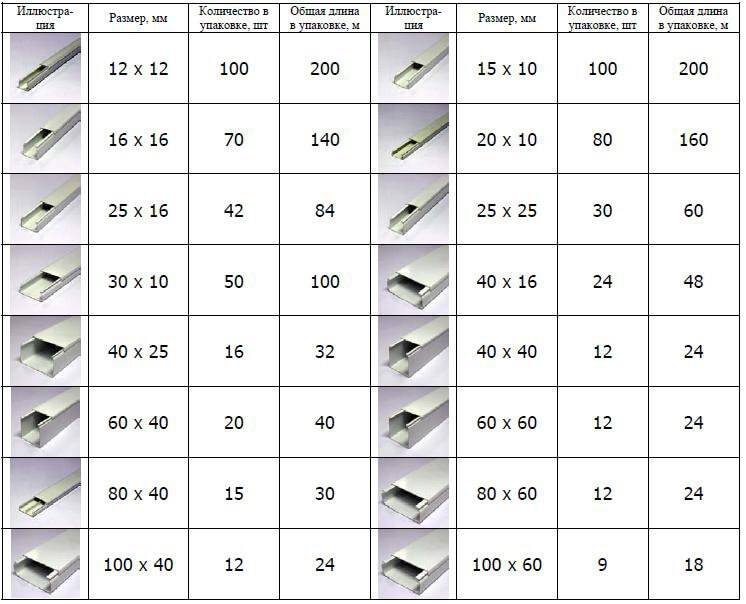

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

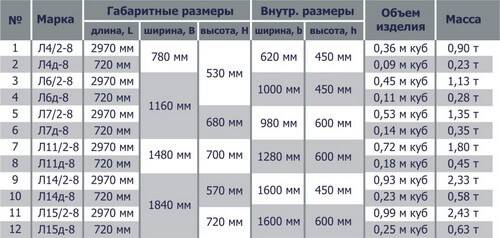

Железобетонные конструкции:

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

  • Виды и размеры металлорукава для электропроводки
  • Правила прокладки кабеля в лотках
  • Способы крепления кабель-канала к стене

Опубликовано: 03.07.2017 Обновлено: 02.05.2019

О критериях выбора

На процесс выбора системы для размещения кабелей влияет то, какой тип кабеля в нее будет закладываться. Также система должна быть рассчитана на определенное количество проводов. Она должна обеспечивать их защиту на долгое время. В процессе выбора необходимо учитывать размер и тип кабеля, уровень прочности деталей системы

Особое внимание уделяется ее долговечности, безопасности, оптимальности комплектующих деталей, которые понадобятся в процессе монтажа. Конечно, большое значение имеет и то, какова получается стоимость готовой трассы.

Тем не менее, давайте более детально поговорим о главных параметрах кабельных лотков.

Прежде всего, нужно учитывать диаметр кабелей и их число. По этим параметрам определяется высота борта лотка и его толщина. Высота стенки должна быть больше диаметра кабеля или пучка из кабелей. Что касается ширины лотка, то он должен с легкостью вмещать все кабеля. Вычислить ширину можно путем суммирования диаметров кабелей или их пучков.

Следующее, что нужно учитывать – это минимальный радиус изгиба кабеля. Как правило, эта цифра всегда указывается производителем. Радиус изгиба всех аксессуаров должен быть больше минимального изгиба кабеля.

Необходимо учитывать и требования по теплоотводу кабелей. От того, какую энергию будет пропускать через себя кабель, зависит степень его нагрева. Когда кабель нагревается, то его мощность сильно уменьшается. Для отвода тепла предусмотрено дополнительное пространство в лотке. Из этого следует, что для кабелей, которые не подвергаются нагреву, подбирают узкие лотки с высокими стенками, чтобы провода можно было уложить в несколько слоев. Если же нагрев кабеля возможен, то лоток должен быть широким с невысоким бортиком. Кабеля, естественно, укладываются в один слой. Если требования по отводу тепла очень высокие, то имеет смысл приобрести лоток перфорированного или проволочного вида.

Обязательно учитывается и общий вес кабелей. Этот параметр оказывает сильное влияние на несущую способность системы. Чем толще сталь, из которой изготовлен лоток, и чем выше его стенка, тем выше несущая способность элемента. Самыми прочными и надежными считаются лестничные лотки. Наименьшей несущей способностью обладают проволочные лотки. Если говорить о необходимой степени защиты кабеля, то она тоже указывается производителем. Данная степень определяется и типом лотка, и внешними условиями монтажа трассы. Минимальную защиту гарантируют проволочные лотки, а максимальную – неперфорированные лотки с крышками.

От климатических условий зависит степень коррозии трасс. Температура и уровень влажности воздуха, разные агрессивные выбросы в виде соли, ветра, дождя и так далее – все это влияет на срок службы размещенных трасс. Чтобы повысить степень стойкости к процессам коррозии, металлические лотки оцинковывают самыми разными способами. Главным параметром в этом случае является толщина оцинкованного слоя. Чем он толще, тем выше антикоррозийная степень защиты. Если трассы будут размещаться внутри помещения, то можно использовать лотки, оцинкованные гальванически. Также можно применять лотки, оцинкованные по конвейерному методу. Если же трасса будет размещаться под открытым небом или в помещениях с повышенным уровнем влажности, то для этого случая необходимы лотки, оцинкованные методом горячего погружения. В случае, если трасса будет размещаться в тоннеле, в пищевой или химической сферах промышленности, то для этого подойдет лотки, изготовленные из нержавеющей стали. Если же условия окружающей среды отличаются особой агрессивностью, то имеет смысл приобрести оцинкованные лотки, которые обработаны специальными красками.

Последний параметр, который влияет на выбор кабельного лотка – это скорость монтажа и, конечно, цена. Данные параметры тесно связаны друг с другом, потому как конструктивные решения, позволяющие ускорить монтаж, иногда требуют дополнительных денежных трат для приобретения дополнительных элементов. Недорогие системы с аксессуарами, у которых концы прямые, подразумевают использование соединительных деталей и элементов, которые имеют резьбу. Естественно, это приводит к удорожанию монтажного процесса. Чтобы оптимизировать денежные траты, нужно учитывать наличие разнообразных фасонных и соединительных элементов.

Что представляет собой кабельный лоток

Конструктивно кабельный лоток представляет собой закрытый или открытый короб, профиль, изготавливаемый из металла, поливинилхлорида и прочих материалов. Внутренняя часть изделия является полой и предназначена для размещения кабеля. Полная комплектация оборудования включает основание, к которому крепится проводка, и крышку, обеспечивающую относительную герметизацию содержимого, защищающую его от внешнего воздействия.

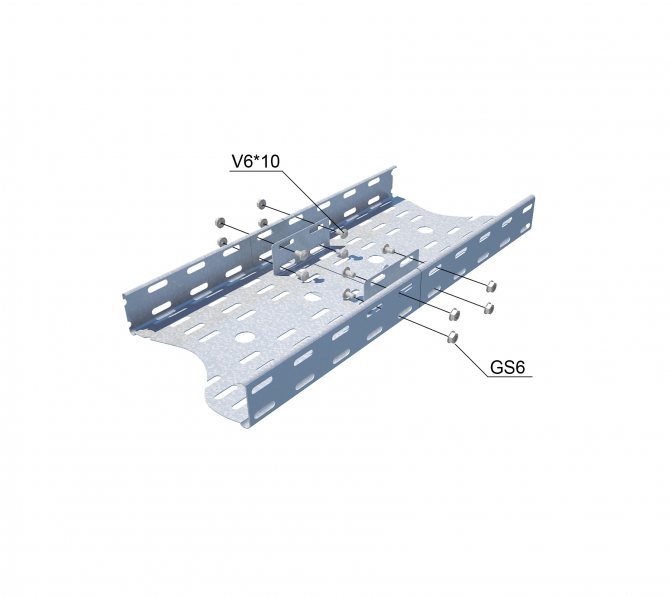

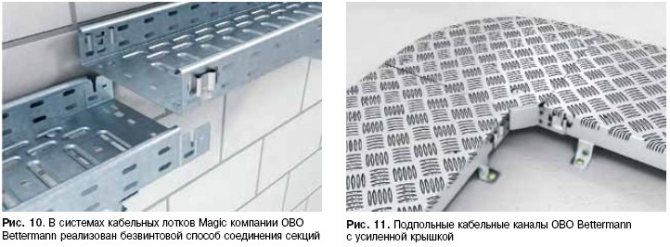

В среднем, ширина лотка варьируется в пределах 5-60 см, при этом длина может достигать 2-3 м. Как и в случае с материалами изготовления, различные лотки совмещаются друг с другом разными способами. В некоторых случаях используются винтовые соединения, в других – пазовые и т. д.

Обратите внимание! Независимо от конкретного метода, все соединительные элементы должны входить в комплект изделия. Помимо банального соединения двух лотков, крепления обеспечивают жесткость и прочность кабельной трассы.

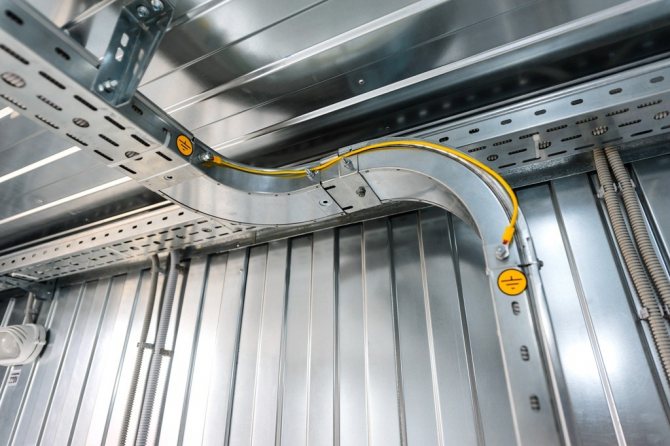

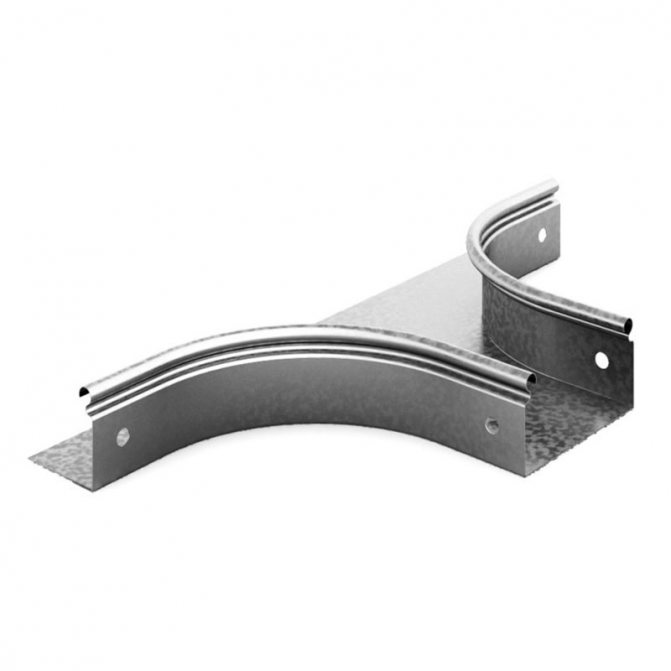

Для того чтобы процесс монтажа был максимально прост и быстр, дополнительно можно покупать угловые соединители, разъединители, ответвители, переходники и лотки других форм (в виде креста, Т-образные). При эксплуатации кабельных лотков повышается прочность, надежность и долговечность трассы.

Некоторые особенности прокладки

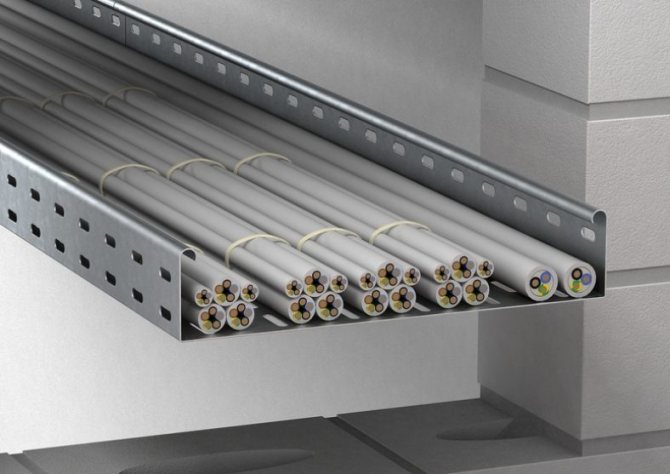

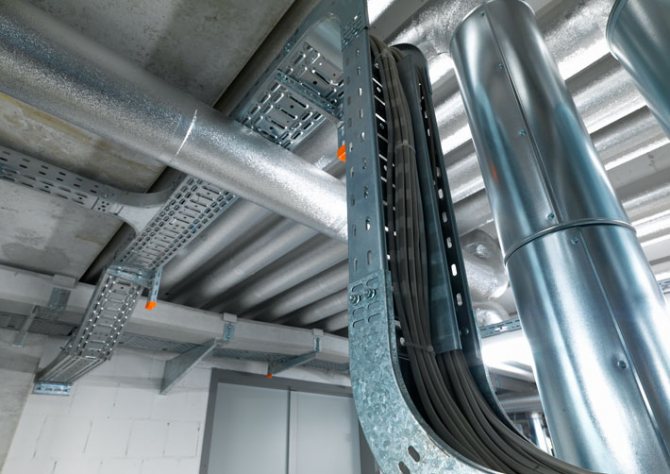

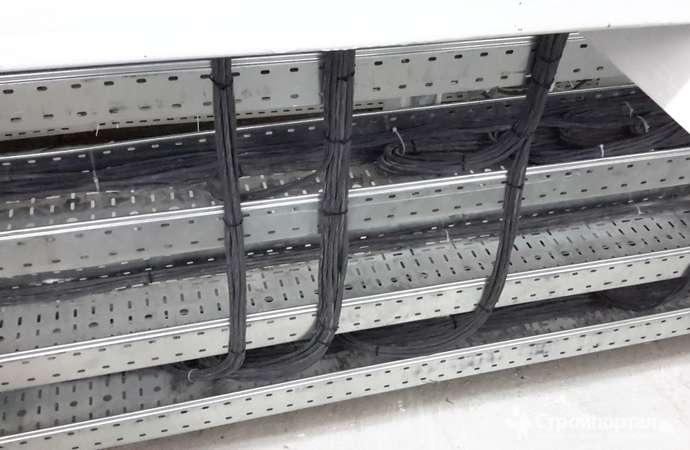

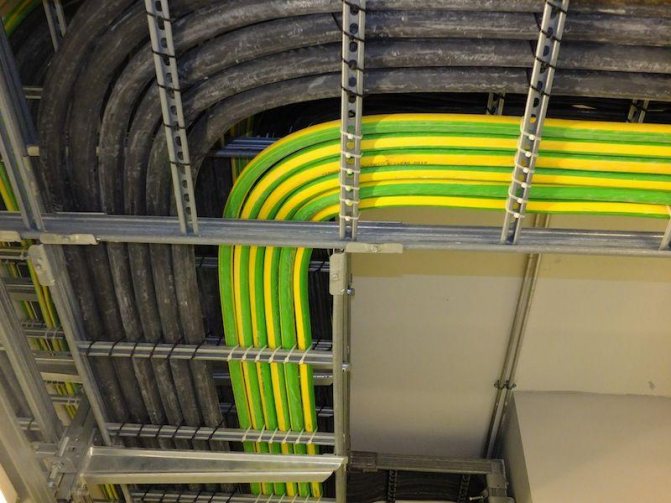

  1. Провода или электрокабели могут укладываться рядами поштучно, пучками, пакетами и многослойно. При укладке проводов рядами в один слой рекомендуемый зазор в свету между соседними проводами составляет пять миллиметров. При укладке пучками или пакетами зазор увеличивается до 20 мм, при многослойной укладке допускается полное отсутствие зазора.
  2. При укладке проводов пучками, необходимо следить, чтобы в одной связке было не более двенадцати проводов, при этом диаметр одного пучка не должен превышать 10 см.
  3. При горизонтальной укладке проводов на кабельные лотки рекомендуется увязывать их в пучки с шагом не менее 4,5 метра. При этом на прямолинейных горизонтальных участках допускается не увязывать провода в пучки вообще. При вертикальной укладке проводов в монтажные короба минимальный шаг увязки составляет 1 метр.
  4. После того как металлоконструкция кабеленесущей трассы набрана и закреплена к перекрытиям здания специальным шнуром измеряют длину трассы для мерной резки электрокабелей и проводов. После резки провода группируются в пучки, бандажируются и оснащаются маркировочными бирками. После укладки в лотки и короба и соединения электрических проводов в единую цепь проверяется непрерывность «фаза-нуль» и омметром контролируется сопротивление изоляции.
  5. Укладка проводов в кабельные лотки и короба должна проводиться при определенном температурном режиме. При температуре окружающей среды от -15°C и выше допускается прокладка кабелей без их предварительного прогрева. В температурном диапазоне -40…-15°C перед укладкой кабели и провода необходимо предварительно прогреть. При температуре воздуха -40°C и ниже укладку кабелей производить запрещено.
  6. Электрокабели и провода укладываются в электротехнические короба с запасом по длине, необходимым для компенсации температурных деформаций и возможных смещений почвы. Запас электрокабеля должен быть уложен прямолинейно. Укладка запаса кольцами или витками не допускается.
  7. При открытой укладке кабелей и проводов в пластиковых или металлических кабельных коробах следует учитывать их возможный нагрев под воздействием солнечного излучения. В этом случае дополнительно предусматриваются солнцезащитные экраны.
  8. Любая кабельная линия должна быть максимально целостной (прокладываться целыми строительными длинами), то есть иметь минимальное количество соединительных муфт.
  9. Электрокабели независимо от конструктивного исполнения опор должны крепиться в конечных точках, у соединительных или концевых муфт и на поворотах магистрали. Прямолинейные участки кабельной трассы рекомендуется крепить с шагом 1,0-1,5 метра. При прокладке проводов пучками, шаг крепления может быть увеличен до 8-10 метров.
  10. Монтаж электрокабеля должен предотвращать возможные деформации от: . собственного веса кабеля; . механических напряжений, которые возникают от циклического нагрева и охлаждения; . магнитных взаимодействий, возникающих при коротких замыканиях.
  11. При пересечении кабельной трассы с трубопроводом, расстояние между кабельными лотками и трубопроводом должно составлять не менее 5 см. В случае их параллельного расположения минимальное расстояние увеличивается до 10 см. Если по трубопроводу транспортируется газ или горючая жидкость, наименьшее расстояние до кабельного лотка принимается равным 25 см.
  12. При прокладке электрических проводов в кабельный лоток для удобства их обслуживания в дальнейшей эксплуатации, а также в целях естественного охлаждения рекомендуется заполнять не более 50% объема электротехнического короба.
  13. При организации кабельной трассы с помощью кабельных лотков и коробов следует следить, чтобы при монтаже отдельные элементы имели между собой надежный металлический контакт, поскольку обычно заземляется только начало и конец кабеленесущей системы (или одного ответвления).
  14. Кабельные лотки и короба монтируется на высоте не менее двух метров от пола или обслуживаемой площадки. В помещениях, где может работать только специально обученный персонал (например, в электропомещениях), допускается монтаж металлических лотков на любой высоте.
  15. Метод установки электротехнических коробов и лотков должен исключать возможность накапливания в них влаги. Для открытой прокладки кабеля и проводов обычно используют короба со съемной крышкой, чтобы обеспечить свободный доступ. Для скрытой проводки допускается использование труб и

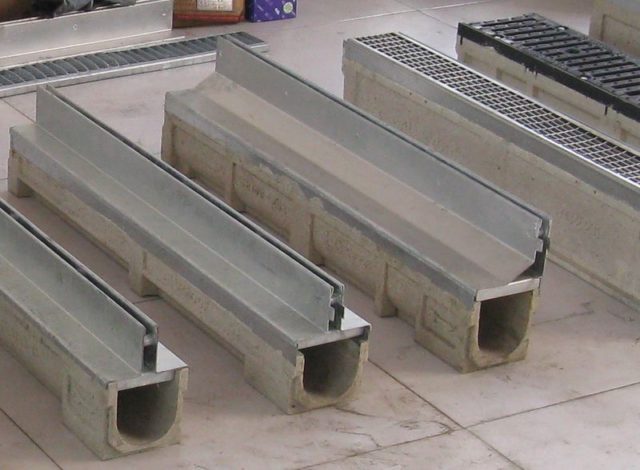

Уклон водоотводных лотков

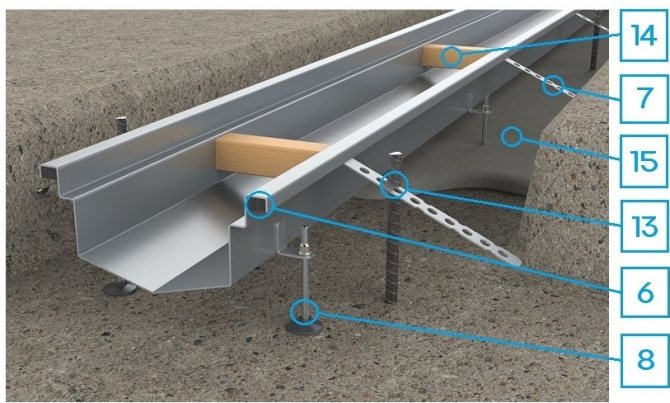

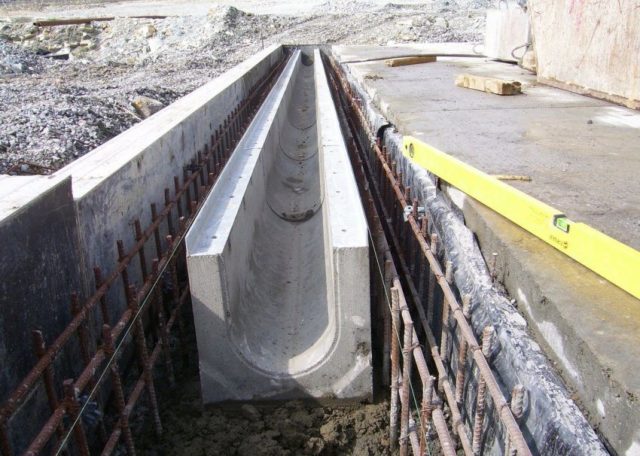

Во время монтажа дренажной системы необходимо следить за тем, чтобы лотки шли под определенным углом для естественного стока воды под силой земного притяжения. Угол наклона обычно небольшой – в районе 0,5-1%. Если брать секцию длиной 1 м, то разница высоты между одним и другим концом составит примерно 7-10 мм. Если возникают проблемы с запасом свободного пространства или нет технической возможности выдержать уклон водоотводных лотков по иным причинам, то можно взять лотки с уже выполненным наклоном желоба. То есть секции укладываются на плоской местности, а вода все равно свободно стекает по желобу.

ВАЖНО! При отсутствии уклона или недостаточности его угла, вода будет застаиваться, а грязь – накапливаться.
Со временем такая система забьется и перестанет функционировать.

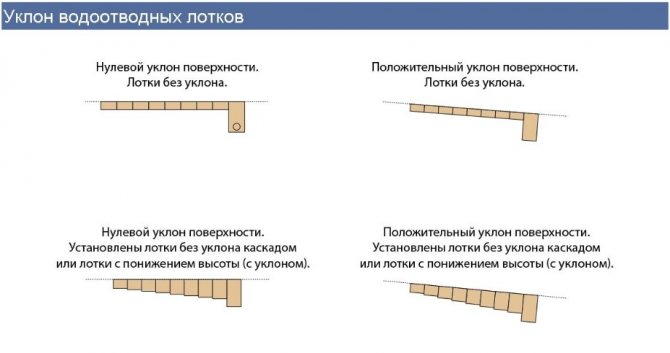

Варианты уклона водоотводных лотков при монтаже

Водоотводные лотки своими руками

Бетонные, а также композитные секции весят немало и по регламенту профессионального строительства требуют использования спецтехники:

  • мини-экскаватора – для рытья траншеи;
  • фронтального погрузчика – для засыпки гравийно-песчаной подушки;
  • грузовика-манипулятора – для аккуратной выгрузки и укладки железобетонных лотков.

Поэтому установить водоотводные лотки своими руками удастся лишь при выборе пластикового варианта. Секции можно доставить даже на легковом автомобиле, а справиться с их укладкой, выравниванием – в одиночку и без специального инструмента. В то же время, специалисты настоятельно рекомендуют изготавливать под лоток бетонное основание или, по крайней мере, выполнять подсыпку из щебня и песка.

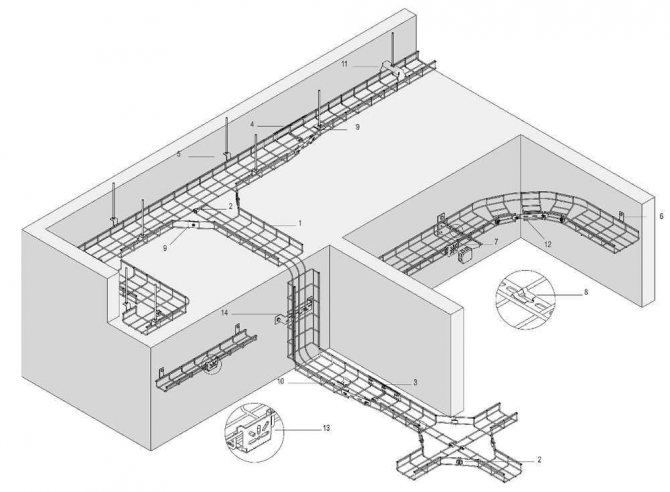

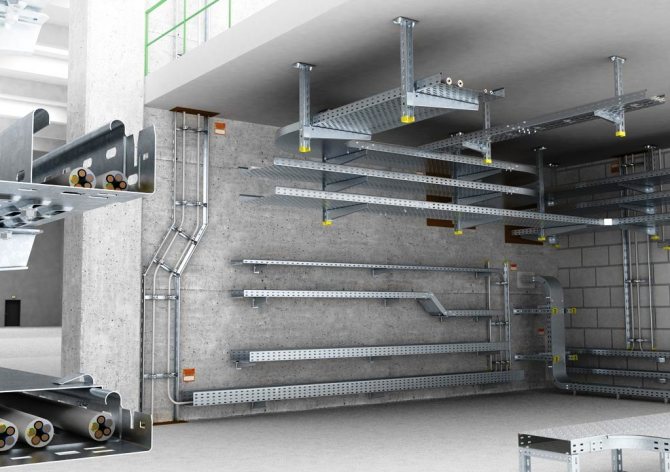

О способах крепления

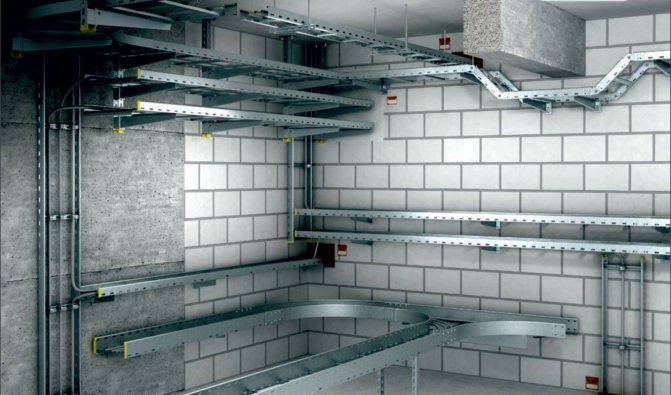

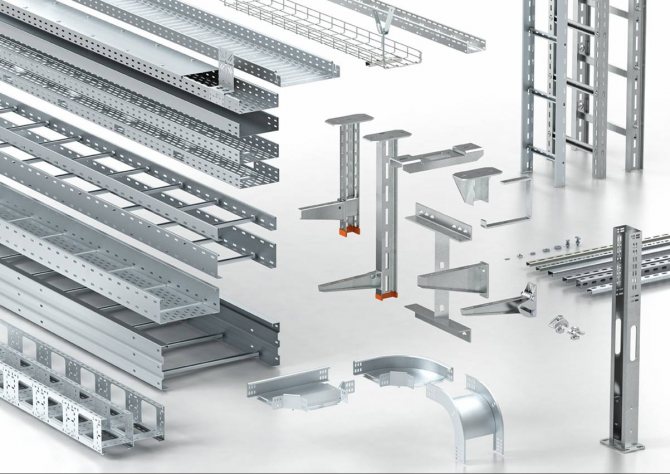

Теперь давайте поговорим о том, как крепятся лотки к разным поверхностям. По способу монтажа можно выделить три главных направления – это монтаж на стену, монтаж на пол, монтаж на потолок. Для того, чтобы закрепить лотки используют такие элементы, как консоли, профили и подвесы. К поверхности стены лотки можно прикрепить двумя методами:

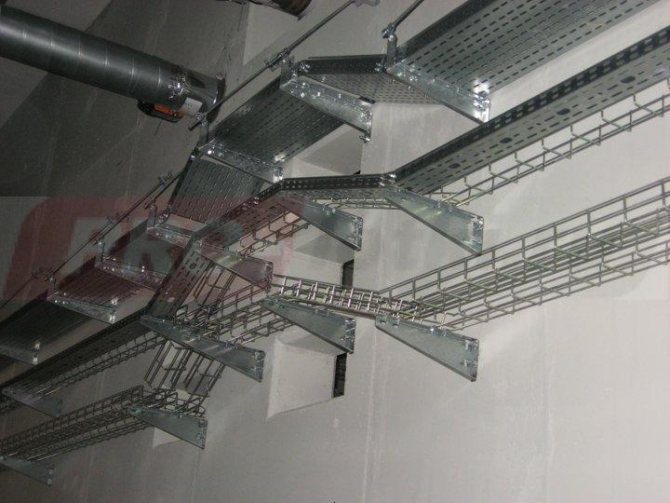

  1. В случае с консолями все предельно просто. Консольный элемент закрепляется на поверхности стены, а уже на ней монтируют непосредственно лотки для кабелей. Консоли бывают двух видов — сварные и гнутые.
  2. Если же консоль настенно-напольная, то в лоток, прикрепленный к стене таким способом, нельзя просто уложить провода. Их нужно будет закрепить при помощи стяжек.

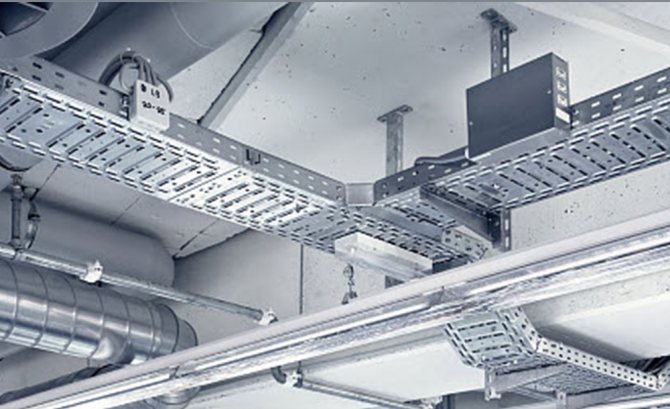

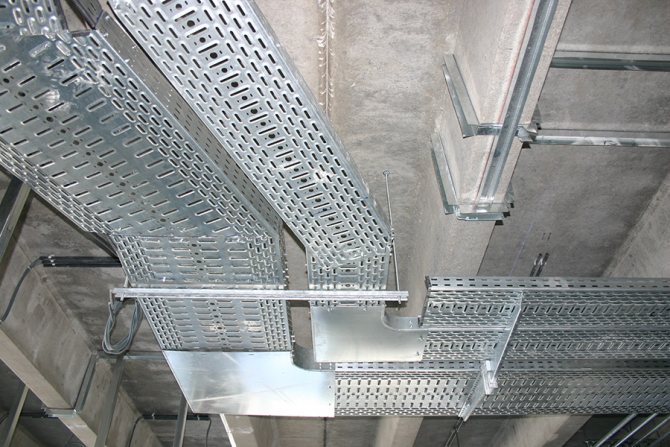

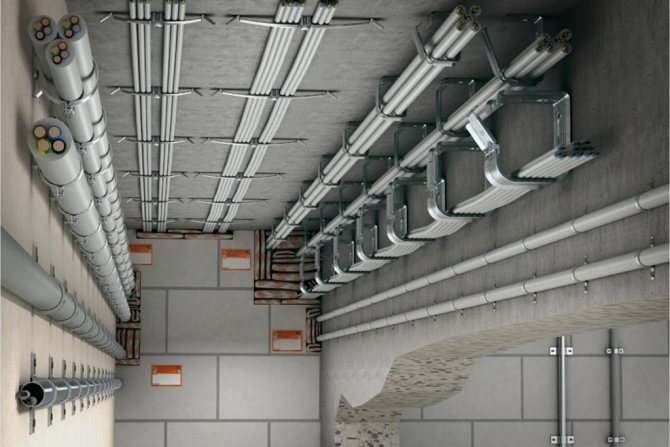

Но чаще всего кабельные лотки монтируются на поверхность потолка. В этом случае способов крепления существует больше, как и преимуществ. К примеру, кабельная трасса сможет выдерживать большую нагрузку. Итак:

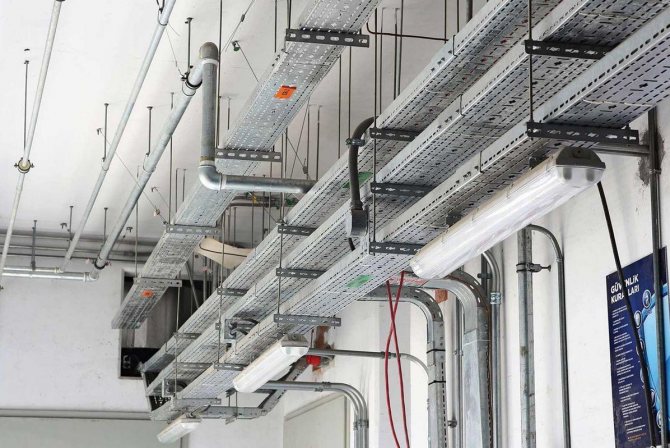

  1. Чаще всего к поверхности потолка кабеля крепятся при помощи двух шпилек и монтажного профиля. Допустимая нагрузка регулируется толщиной шпилек и частотой крепления. Данный способ монтажа считается наиболее трудоемким.
  2. Второй способ монтажа систем для укладки кабелей на потолок подразумевает использование профильных элементов. На поверхности потолка закрепляются кронштейны. На них фиксируются профили нужной длины. Затем на профиль крепят консоли, а уже на них – кабельные лотки. Данный способ позволяет монтировать лотки по одной трассе в несколько этажей.
  3. Третий способ монтажа подразумевает использование настенно-потолочных консолей. Данный способ является самым простым.

На поверхность пола кабельные лотки монтируют реже всего. Тем не менее, закрепить данное изделие на полу можно, воспользовавшись одним из двух способов:

  1. При помощи монтажа консоли напольного типа.

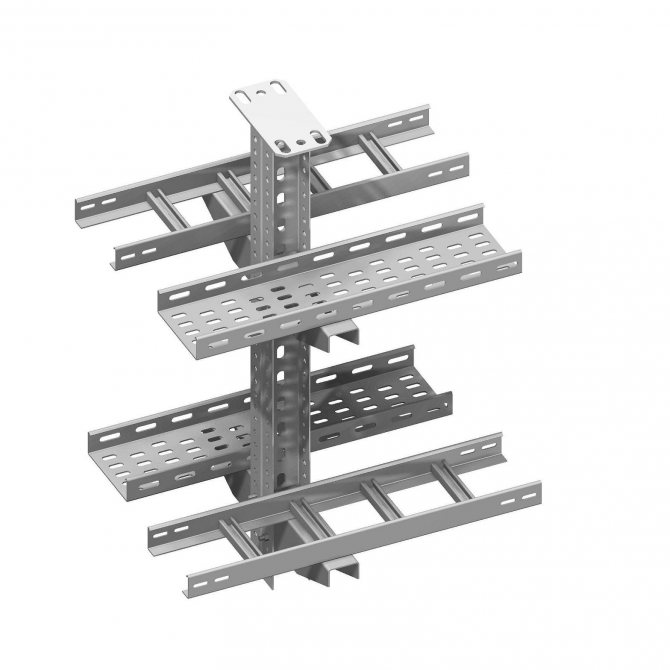

  2. С использованием специальных опор, которые позволяют приподнять лоток на нужную высоту и выполнить многоэтажную прокладку по одной и той же трассе.

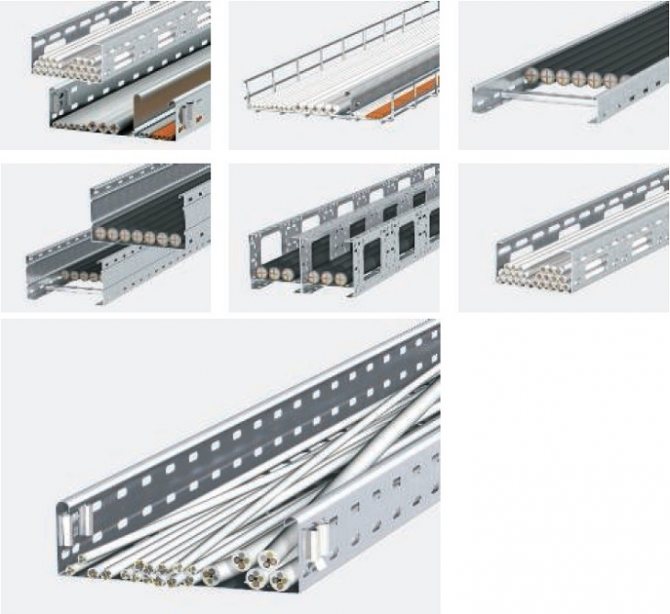

О видах и типах

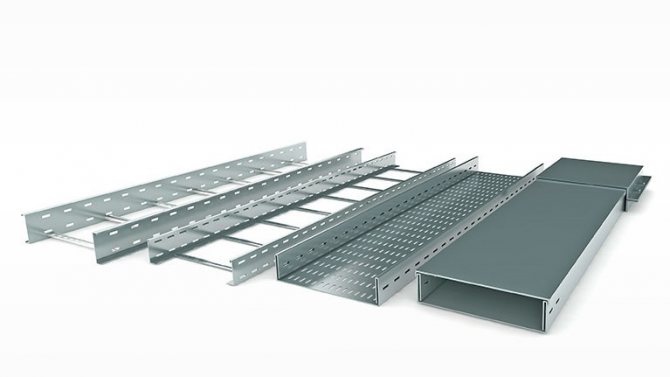

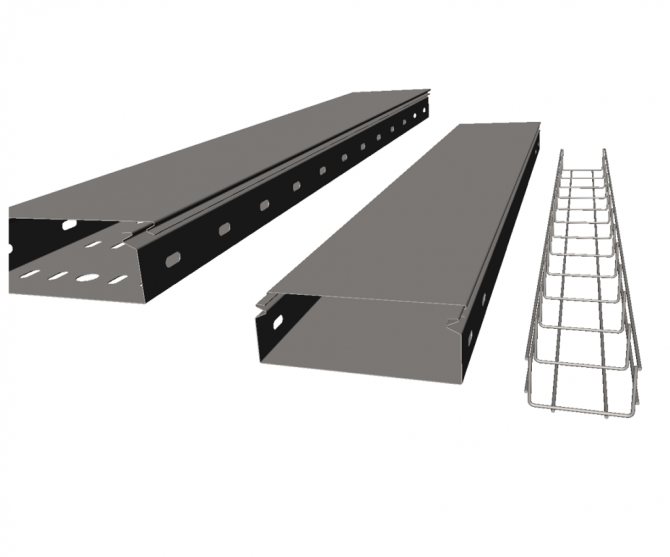

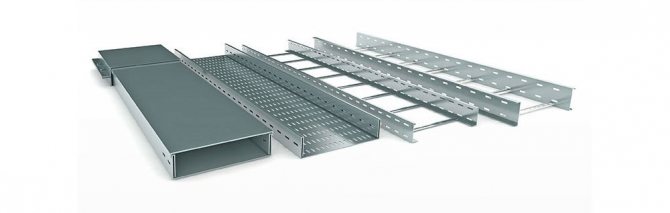

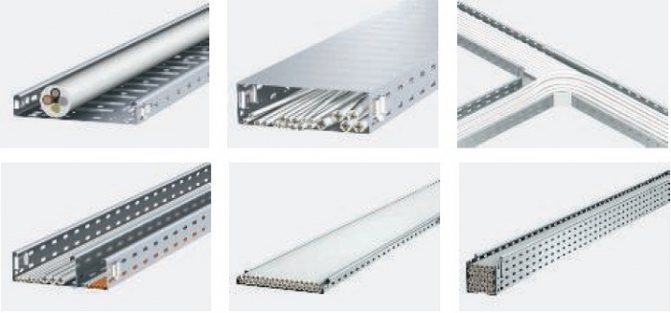

Итак, кабельные лотки делятся на перфорированные, сплошные и решетчатые. Помимо этих видов в продаже имеются и такие:

  1. Катанные. Пользуются очень большой популярностью. Их изготовление самое недорогое и выгодное. Такие системы делают металлического листа, который спрофилирован. Принято считать, что они очень технологичны, но по соотношению длинны к весу такие системы сильно проигрывают проволочным аналогам. Катанные изделия делятся на подвиды. Всего их два. Это перфорированный и сплошной лотки. Оба подвида, конечно, металлические. Первый подвид применяют при монтаже трасс, располагающихся горизонтально, а также для монтажа кабельных шахт. Второй подвид в общественных местах, в шахтах, при создании уличных трасс закрытого типа и таких, которые размещаются горизонтально.
  2. Лестничные. Данный вид изделий — это штампованные боковины. Они соединяются друг с другом перемычками. Их тоже используют при монтаже уличных трасс открытого типа, кабельных трасс и шахт, которые будут подвергаться большим нагрузкам.
  3. Проволочные. Системы такого вида изготавливают из толстой проволоки, которая фиксируются сваркой в местах скрещивания. Проволочные лотки используют также прекрасно подходят для создания горизонтальных трасс и облегченных кабельных шахт.

Так, для прокладки кабеля ВВГ нужны кабельны лотки. Они позволяют создавать надежные трассы с повышенной емкостью при небольших денежных затратах. Также такой вид лотков позволяет создавать дополнительное число портов, если в этом есть необходимость. В лотках кабели размещаются так, чтобы они не подвергались механической нагрузке. Это позволяет значительно увеличить срок их службы.

Что касается типов кабельных лотков, то они бывают следующими:

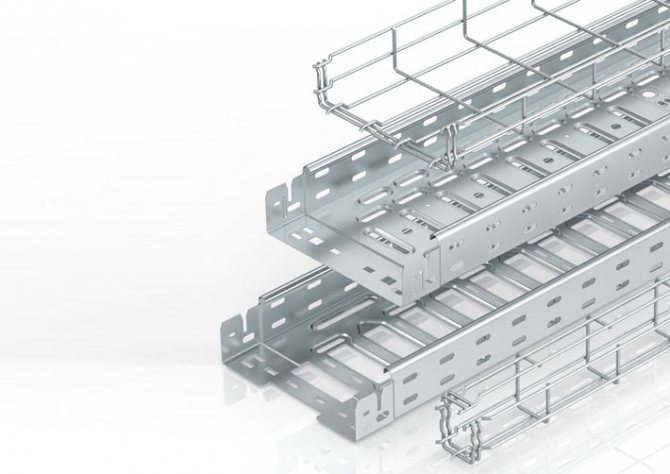

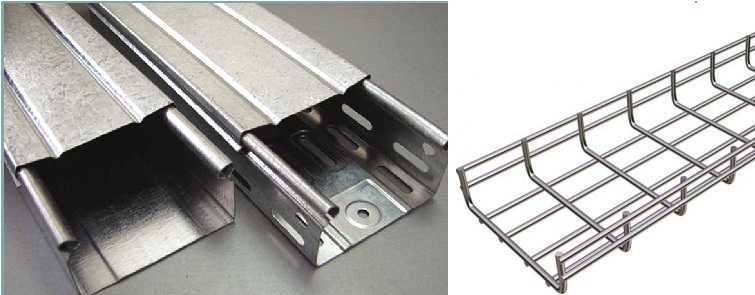

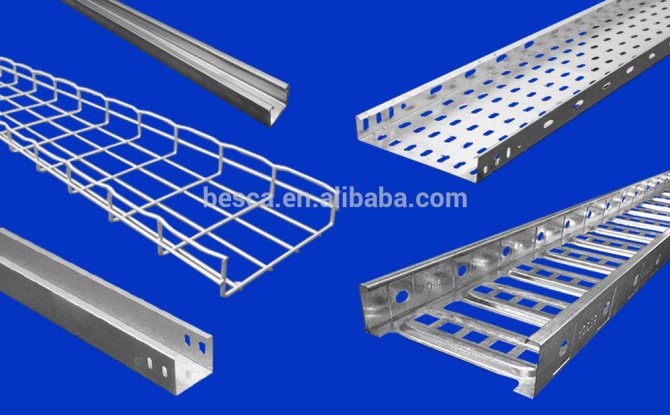

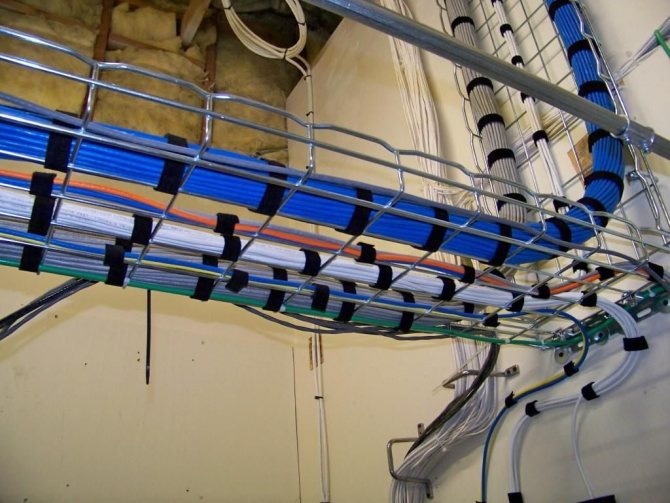

  1. Сетчатыми. Очень удобны в монтаже. Особенно, если трасса подразумевает наличие большого количества ответвлений. Сетчатые лотки позволяют обеспечить качественную вентиляцию. Они могут легко огибать самые разные препятствия.
  2. Цельными. Данный тип лотков необходим тогда, когда требуется обеспечить максимальную защиту для кабеля.

Большой выбор кабельных лотков вы можете найти на сайте https://www.kubanlotok.ru/

Типы кабельных лотков

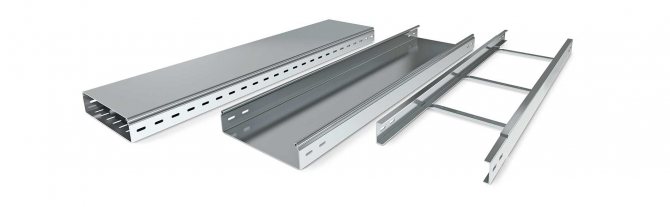

В зависимости от особенностей кабельной системы для проведения работ могут понадобиться сплошные или лестничные конструкции.

Прокладка кабеля в лотках первого типа обеспечивает пожаробезопасность системы, так как конструкция ограничивает доступ воздуха к кабелю. Изделия также препятствуют проникновению пыли. ProtectorFlex осуществляет производство кабельных лотков сплошного типа следующих типоразмеров:

  • изделия серии СТ с высотой борта 80 мм;
  • продукция серии СТК (Н=100 мм);
  • конструкции серии СТК (Н=200 мм).

Лотки серии СТ — новое поколение протекционных систем, которые обеспечивают быстрый монтаж секций и предотвращают повреждение проводов.

Кабельный лоток лестничного типа получил свое название благодаря тому, что внешне похож на лестницу. Он представляет собой две полимерные детали, которые соединяются перемычками. В компании вы можете купить оптом пластиковые лотки для кабеля по низким ценам. Предприятие выпускает конструкции серии KL с высотой борта 100 мм.

Об особенностях

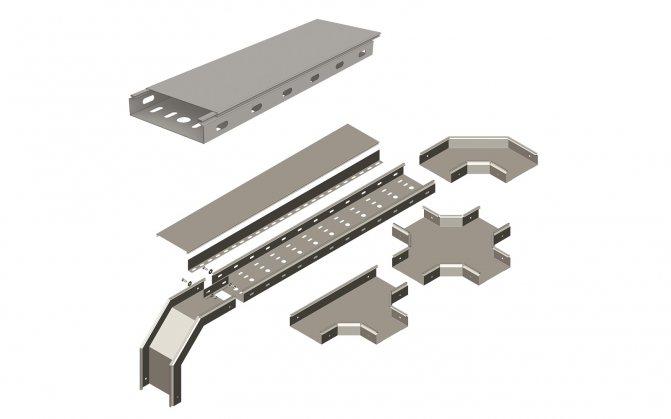

Что же представляет собой кабельный лоток? Это короб или профиль, изготовленный из металла, который полый внутри. В комплектации лотка всегда есть основание, на котором фиксируется провода и крышка, выполняющая защитную функцию. Она служит для защиты кабелей от воздействия извне. Ширина такого изделия может колебаться от пяти до шестисот сантиметров. Его длина может составлять двести или триста сантиметров. Соединяются элементы между собой самыми разными методами. Некоторые секции соединяются винтами или особых соединительных элементов. Последние, как правило, продаются в комплекте с системами. Благодаря таким креплениям жесткость готовой трассы значительно повышается. Кроме обычных соединительных деталей в комплект лотка входят разные угловые крепления, ответвления, разъединители, переходы, а также дополнительные лотки в форме креста или буквы Т. Основными чертами кабеленесущих систем являются прочность, надежность и универсальность.

Кабельные лотки бывают самых разных типов. Они могут быть сплошными, проволочными, перфорированными, лестничными и так далее. Давайте более подробно разберемся с видами и типами этих изделий.

Что это такое

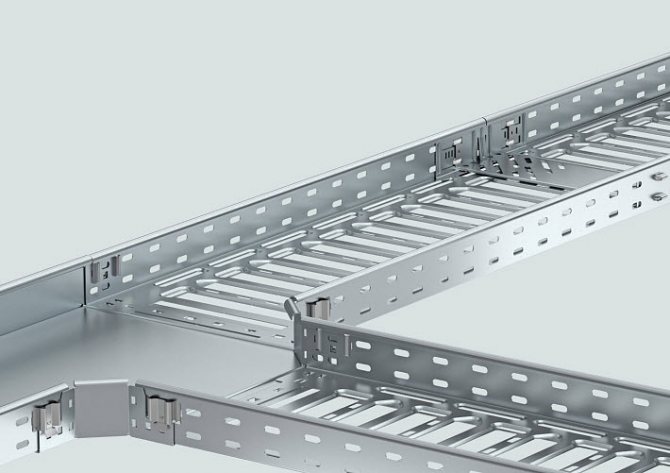

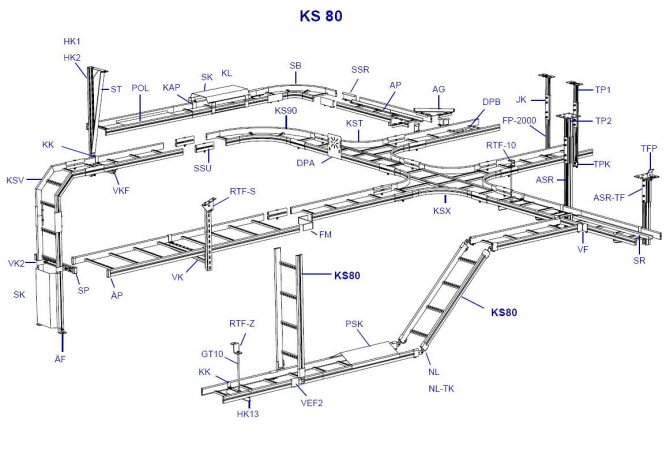

Лестничный кабельный лоток (кабельрост) – это открытый кабель-канал для прокладки в одном направлении (вертикальном или горизонтальном) большого количества или, точнее, большой массы проводов.

Типичный (но не единственный) материал – оцинкованная сталь. Цинковое покрытие призвано защитить стальной профиль от коррозии. Альтернативное решение – сталь с полимерным покрытием. По методу производства профиль, как правило, холоднокатаный; для соединения продольных и поперечных элементов используется точечная сварка.

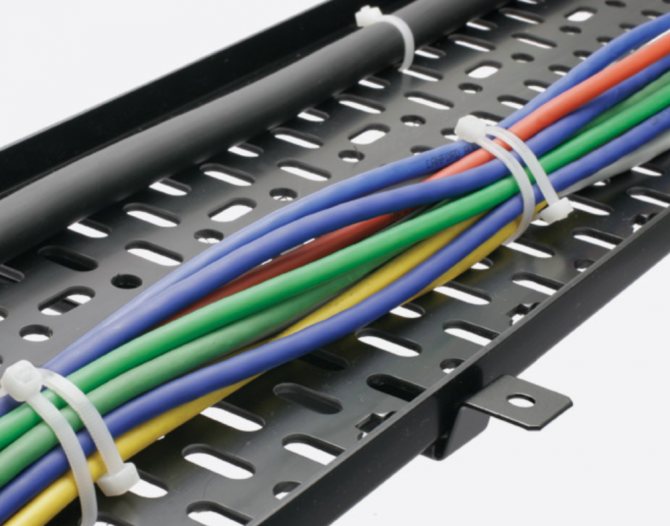

Как прокладывается кабель? Очень просто: он укладывается на перекладины или крепится к ним в вертикальном (или наклонном) положении; при этом продольные направляющие обеспечивают жесткость конструкции.

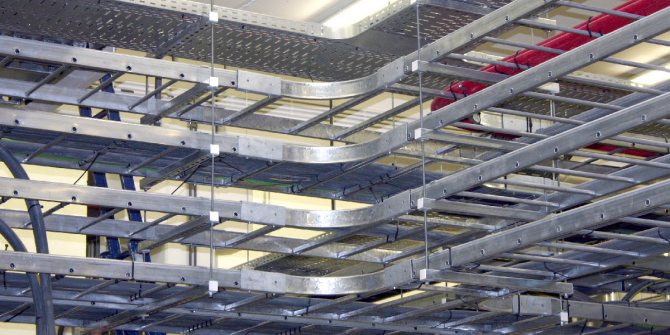

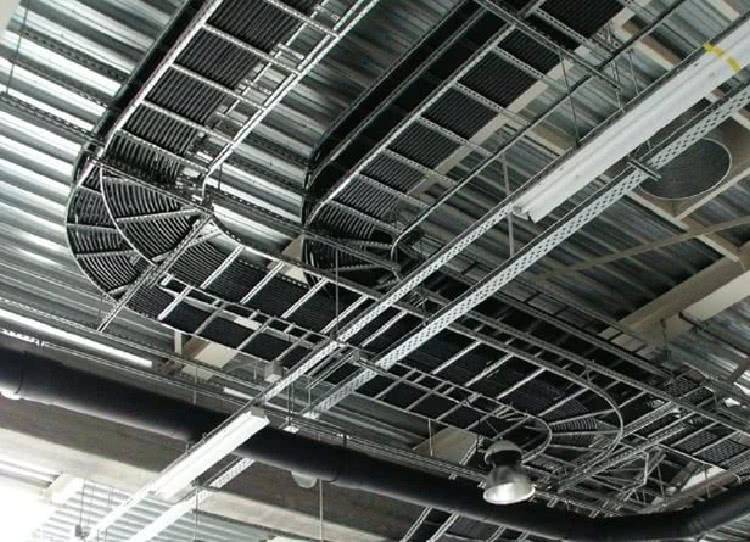

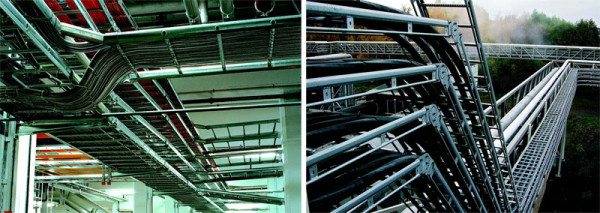

Кабельросты в системе энергоснабжения предприятия.

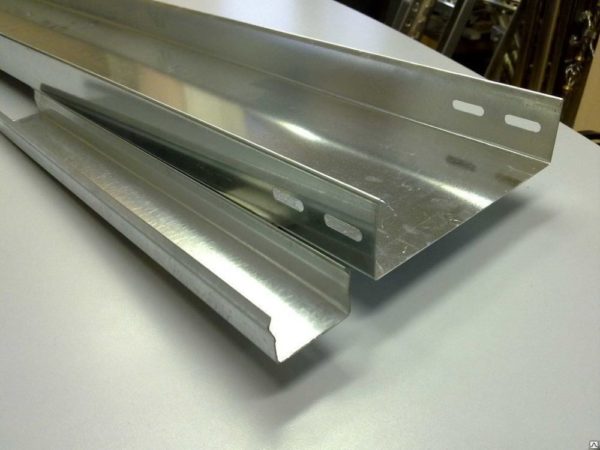

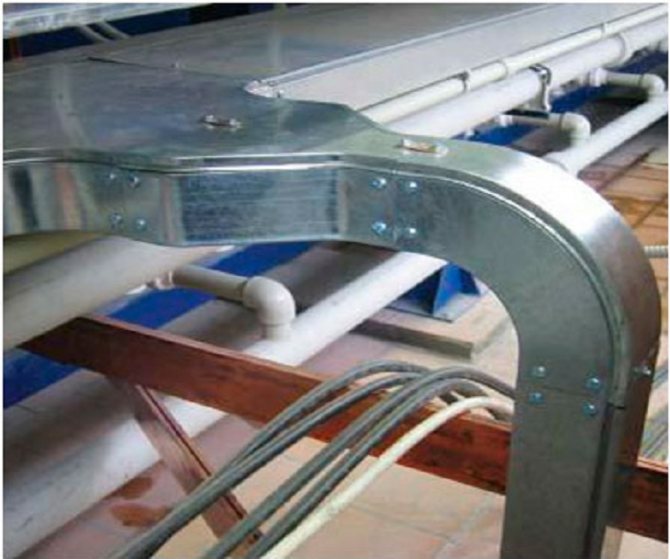

НЕПЕРФОРИРОВАННЫЕ ЛОТКИ С КРЫШКОЙ

Такие конструкции выступают для установки силовых и маломощных проводов, могут применяться в любых помещениях. Они включают в себя крышку и основание. При производстве монтажа основание фиксируется на поверхности, куда укладываются провода и закрываются крышкой. Применение таких лотков довольно актуальное, оно включает в себя возможность прокладывания электрической сети. При этом данные элементы защиты легко устанавливаются, имеют небольшую стоимость, легко деформируются и сохраняют внешний вид.

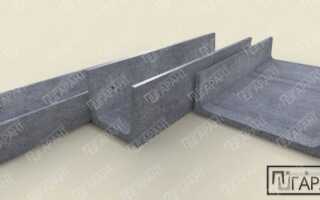

Виды лотков из железобетона

Согласно классификации, кабельные железобетонные лотки отличаются следующими параметрами:

  • конструктивным исполнением;
  • возможностью комплектации крышкой;
  • габаритными размерами;
  • функциональным назначением;
  • особенностями монтажа.

В строительной сфере применяют следующие разновидности лотковых каналов:

  1. Изделия П-образного сечения, имеющие форму прямоугольного параллелепипеда. Они применяются для строительства составных каналов, в качестве дренажных и водоотводящих элементов. Увеличенные габариты железобетонных каналов позволяют уложить на подставках различные виды электрокабелей. Продукцию отличает увеличенная прочность, а также коррозионная устойчивость. Прочностные характеристики позволяют применять лотки во влажных и промерзающих почвах.
  2. Продукцию трапециевидной формы. За счет изменения ширины канала вдоль продольной оси изделия обеспечивается возможность телескопического соединения. Фиксированные размеры телескопических лотков обеспечивают высокую точность сопряжения каналов и ускоряют монтажные работы. Изделия устанавливают по обочинам транспортных магистралей для отвода осадков с дорожного полотна. Продолжительный ресурс эксплуатации лотков телескопического типа обеспечивается за счет устойчивости изделий к поглощению влаги.

Маркировка изделий отличается в зависимости от назначения:

  • аббревиатура УБК соответствует энергетическим лоткам;
  • сокращение МЖБЛ применяется для дренажных каналов и водоотводящих лотков;
  • маркировка Л используется для дорожных и теплотрассовых лотков;
  • индекс МШЛ соответствует продукции, предназначенной для железнодорожных линий.


Так как изделие будет эксплуатироваться в особых условиях, производство лотков ЛК требует ответственного подхода ко всем этапам технологического процесса

Лоток бетонный – главные разновидности лотковых изделий

В строительной отрасли и промышленной сфере используются различные виды лотков:

  • продукция П-образного профиля и прямоугольной формы для сооружения каналов сборного типа. Железобетонные лотки для кабеля отличаются увеличенными габаритными размерами, позволяющими свободно разместить электрические коммуникации различного назначения. Объем свободного пространства внутри лотков позволяет также использовать их для отведения значительных объемов ливневых вод. Сборные изделия обладают повышенным запасом прочности, а также увеличенной устойчивостью к воздействию коррозионных процессов. Это позволяет использовать их в почвах с повышенной влажностью, а также в зоне промерзания грунта;
  • трапециевидные лотки телескопического типа П-образной конфигурации. Произведенные в производственных условиях, изделия отличаются точными габаритными размерами. Это значительно облегчает сопряжение лотков при монтаже. Монтаж телескопических лотков трапециевидной формы выполняется группами, обеспечивающими требуемую длину магистрали. Продукция предназначена для установки вдоль обочин автомобильных дорог для ускоренного водоотвода осадков. Отличительной особенностью лотков телескопической конструкции является пониженное водопоглощение, что значительно повышает продолжительность использования изделий данного вида.

По функциональному назначению, конструктивным особенностям и специфике монтажа лотки делятся на следующие виды:

  • изделия энергетического назначения, маркируемые обозначением УБК или УБС;
  • дренажная и водоотводящая продукция с маркировкой МЖБЛ;
  • лотковые каналы для тепловых трасс и автомобильных дорог типа Л;
  • изделия для железнодорожных путей сообщения марки МПЛ или MШЛ.

Лотки железобетонные кабельные применяются при прокладке кабелей электрических сетей

Габаритные размеры лотка

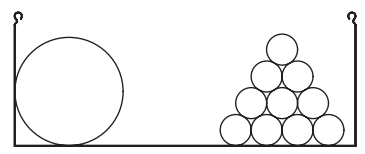

Габаритные размеры лотка определяются площадью полезного сечения кабеля, прокладываемого в лотке. Высота кабельного лотка должна быть не меньше максимального диаметра самого большого кабеля или пучка проводов в прокладке. Ширина кабельного лотка должна позволять прокладывать кабель в несколько рядов, также возможна установка в лоток перегородки для разделения силовых и слаботочных сетей. Заполняемость лотков определяется исходя из требований ГОСТ Р 50571.5.52 2011.

При расчете объема кабеля в лотке недостаточно учитывать только его диаметр, потому что при прокладке кабель никогда не укладывается вплотную и параллельно. Рекомендуется использовать полезное сечение кабеля, которое учитывает промежутки между кабелями в лотке.

Расчет полезного сечения одного кабеля осуществляется по формуле :

где:

  • Sп- полезное сечение кабеля, мм2;
  • D — наружный диаметр кабеля, мм, (предоставляет производитель кабеля).

Площадь полезного сечения, занимаемая несколькими кабелями разного диаметра в лотке, рассчитывается по формуле :

где n — количество кабелей одного диаметра.

Полученное значение S’ рекомендуется увеличить на 30%. Этот запас может понадобиться при прокладке дополнительного кабеля:

S=1.3•S’

Далее значение S сравниваем с Sтиз (полезное сечение лотка, в котором размещается кабель) из каталога ДКС и выбираем ближайшее большее значение лотка с учетом требований ПУЭ (п. 2.1.61 изд. 7).

Ссылка на основную публикацию
