Что пишут на кабельных линиях при электромонтаже кабельных линий?

В соответствии с действующими отраслевыми нормативами и стандартами, регламентирующими проведение электромонтажных работ, провода и кабели, подключаемые к приборам, устройствам и оборудованию, должны иметь обязательную маркировку. Выполняется она двумя способами:

  • вручную, бирками, изготовленными самостоятельного из подручных средств;
  • с применением специальных бирок.

Использование при выполнении электромонтажа маркировочных бирок для кабеля позволяет ускорить процесс, свести к минимуму риск ошибки.

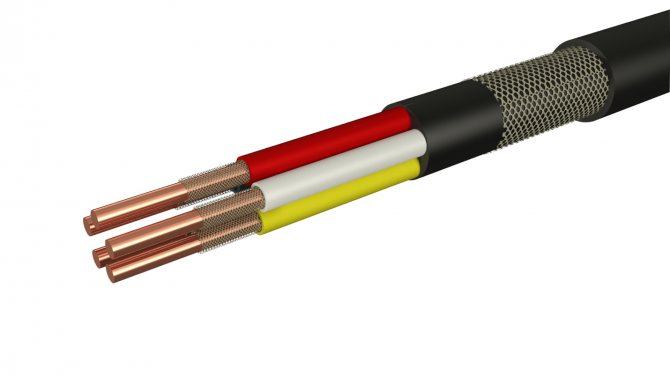

Провод ШВВПн

Провод ШВВПнобладает хорошей гибкостью и прочностью, потому часто используется в электрических сетях для подключения различной аппаратуры, бытовых приборов, маломощных устройств. Он предназначен для эксплуатации в электрических цепях переменного тока промышленной частоты с напряжением не выше 380 В.
Заказать

Рассмотрим подробнее какие виды бирок применяют для обозначения провода и требования к размещению этикеток в распределительном шкафу и порядок размещения бирки на проводе, на гибком резиновом кабеле или любом другом.

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

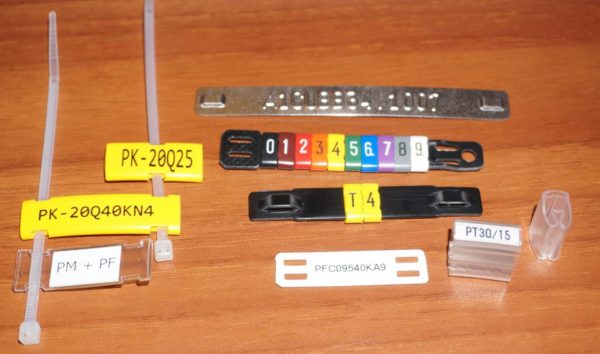

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

Виды бирок

Клеймение проводов выполняют с применением бирок заводского или самостоятельного изготовления. Но их форма должна строго соответствовать в рамках определенных норм. Эти нормы определяют виды ярлыков, при использовании которых осуществляется клеймение кабельных линий. Существуют следующие формы этих изделий:

Квадратные. Они обозначают электролинии до 1000 V. как правило, это линии бытового назначения.

Круглые. С их помощью показывают провода, по которому подается напряжение свыше 1000 V. Такие линии относят к промышленным, которые требуют обеспечения высокой степени безопасности при его монтаже и использовании.

Типы бирок

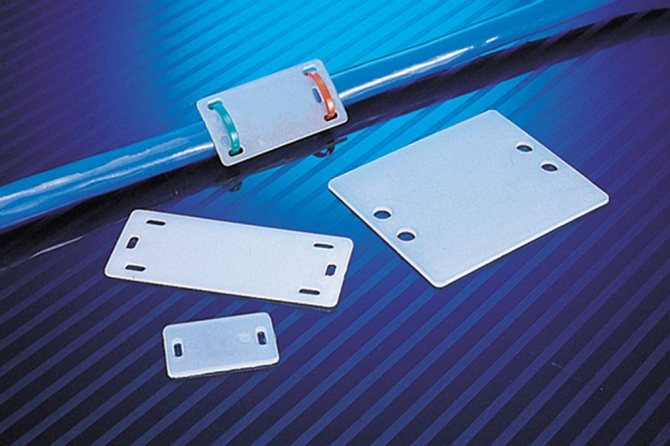

Вышеназванные этикетки могут обладать разным размерами. Он зависит от количества информации, которую требуется на ее поверхности. Для предупреждения получения механических повреждений проводников, в процессе установки ярлыка, ее материал должен отличаться мягкостью, это может быть полистирол.

Если для изготовления бирок будет использован металл, то на этикетке не должно содержаться острых углов или зазубрин. Они могут нанести повреждения на оболочку алюминиевого силового провода.

Часто допускаемые ошибки при маркировке

Перечислим три основные ошибки:

  1. Наиболее распространенная допускается начинающими электромонтажниками или опытными специалистами из-за невнимательности. В процессе привинчивания провода к щитку и клеммам мастера попросту забывают надеть на жилы термоусадочный кембрик с обозначениями (трубку). Из-за этого приходится отвинчивать закрепленную проводку и надевать изделия повторно.
  2. Нередко мастера путают проводник PEN с заземляющим кабелем. Дело в том, что оба элемента имеют идентичную цветовую маркировку, поэтому нужно осматривать их более внимательно.
  3. Если щиток расположен за пределами участка, то необходимо заключать договор с поставщиком электрической энергии. У вас должна быть на руках техническая документация со схемой и подтверждением выполнения требований ПУЭ, ПТЭЭП и прочих регламентирующих актов. В противном случае можно столкнуться с претензиями от Ростехнадзора.

Подведем итог: в соответствии с прописанными в международных и отечественных стандартах требованиями и нормативами все без исключения энергетические установки и кабельные линии должны быть промаркированы. На необходимость маркировки не влияют ни значения напряжения, ни место установки (прокладки) цепи.

Квалифицированные специалисты согласятся проводить ремонтные работы и заниматься техническим обслуживанием аварийных участков лишь в том случае, если будет предоставлена достаточная информация о параметрах линии. Таковая как раз содержится на кабельных бирках.

Бирка из металла

ПУЭ (Правила Устройства Электроустановок), каждая электрическая линия, вне зависимости от метода ее укладки и размещения, должна иметь обозначение, на которой должен быть показан номер и наименование. Если в кабельной трассе, выложено несколько ниток кабеля, то на каждой из них закрепляют этикетку, с обозначением ее характеристик и направления. Этот документ требует, чтобы были отмечены все муфты, провода, колпачки и вводу в устройства.

Перед каждым автоматом — выключения должна быть закреплена своя бирка. На ней должна содержаться информация о напряжении, размере сечения кабеля. Ярлыки подписывают маркером, который не боится действия природных осадков и не меняют свою структур под воздействием повышенной температуры.

Ярлыки не должны быть подвержены коррозии и воздействию внешних факторов. Это обеспечивает возможность их использования на улице и в помещении.

Буквенно-цифровые обозначения

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

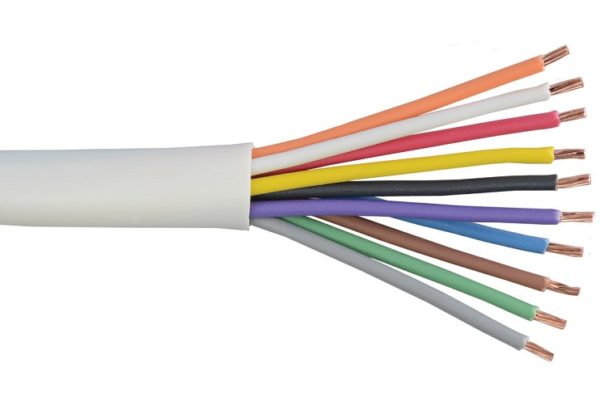

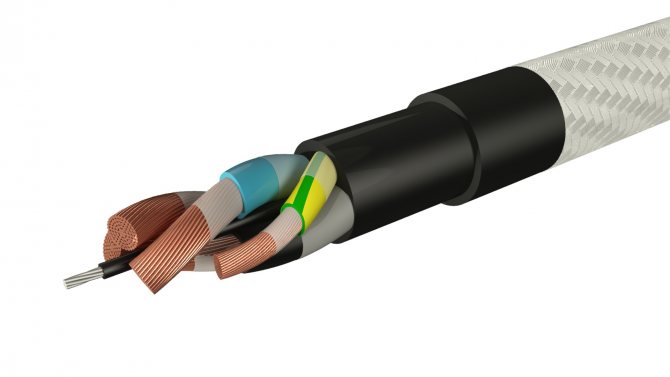

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

  • силовые;
  • сигнальные и контрольные;
  • установочные;
  • радиочастотные;
  • связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

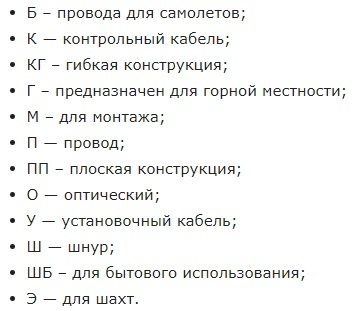

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

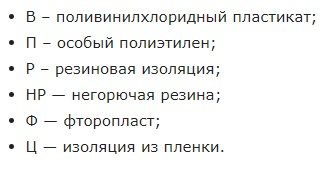

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

Благодаря прописным буквам можно указать на определенные особенности кабельной линии, наличие тех или иных свойств. После буквенных обозначений идут цифровые. Первая цифра подсказывает на величину рабочего напряжения («1» – 1 кВ, без цифры – 600 В), вторая – число жил (1-37), третья – площадь сечения.

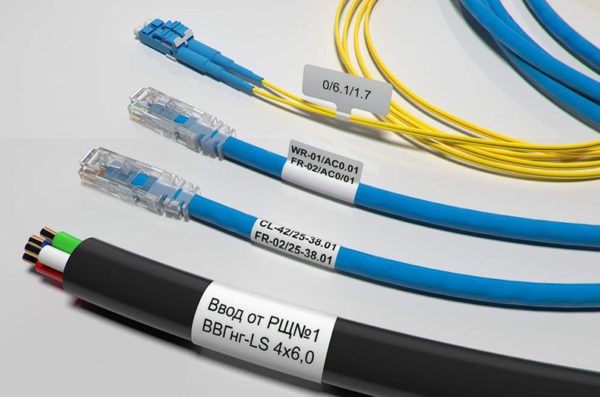

Надписи на этикеткх

ПУЭ определяет и то, что на этикетки закрепляемые на электрической проводке, должны быть нанесены соответствующие надписи. То есть:

Номер линии. Эти данные говорят о направлении силовой линии, какой объект она запитывает и какие меры безопасности требуется обеспечить. В ходе сооружения электрической проводки разрабатывается паспорт объекта. В нем должны быть указаны корпуса или помещения, запитанные на этой линии. Им присваивают номера, в последствии, наносимые на соответствующий ярлык. Во время обслуживания электрик получает возможность по маркировке кабеля определить куда идет та или другая нитка провода.

Марка и сечение. На ярлыке немного места и поэтому обозначение наносят с минимальным числом символов. Марка кабеля может быть указана следующим образом ВВГНГ.

Напряжение. Это обязательная характеристика, так как, по внешней стороне медного силового кабеля сложно понять какой ток по нему проходит.

Основные темы

Маркировка кабельных линий (кабельные бирки)

Бирки на кабель

СНИП 3-05-06-85 «Электротехнические устройства» , введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215)

П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Маркировка кабельных линий П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Правила устройства электроустановок (ПУЭ) п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП) 2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

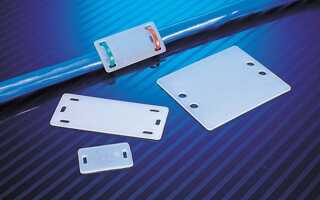

Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82: Круглая бирка (У-135) – предназначена для силовых кабелей выше 1000В; Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В; Треугольная бирка (У-136) – предназначена для контрольных кабелей.

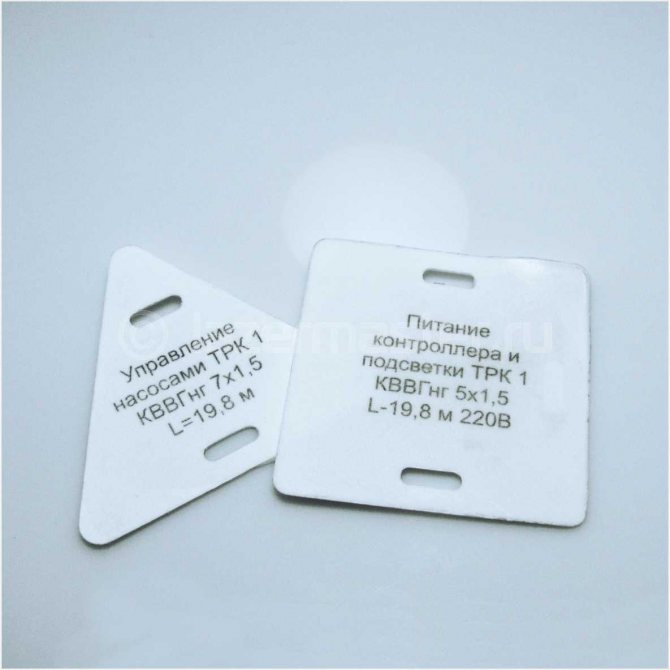

Примеры кабельных бирок:

В соответствии с правилами эксплуатации электротехнических установок любая кабельная линия должна иметь цифровые и/или буквенные обозначения. Нередко, когда в состав электрической цепи входят несколько параллельных жил, используется комбинированная буквенно-цифровая система. В подобной ситуации кабельная бирка каждой жилы содержит одно и то же числовое значение, но разные буквы кириллицы или латинского алфавита.

Кабельная муфта и провода с открытой прокладкой должны быть помечены бирками, на которых указываются номер, название линии, рабочее напряжение, площадь сечения и марка используемых электротехнических компонентов. Все бирки характеризуются устойчивостью к негативным факторам окружающей среды. Максимально допустимое расстояние между бирками – 50 м.
