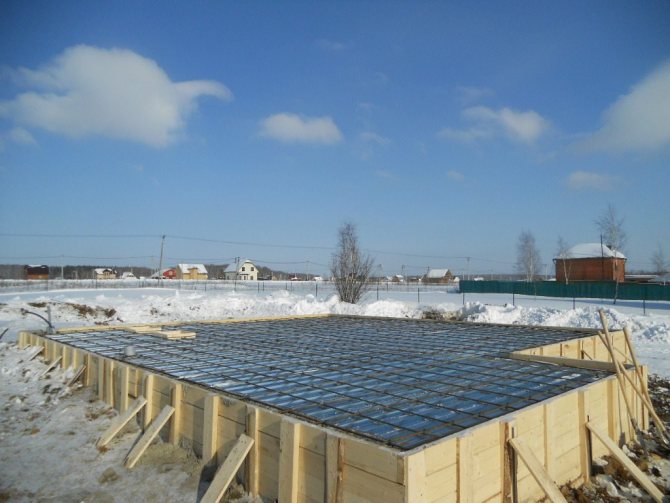

Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.

Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.

Прогрев проводом ПНСВ

Технология прогрева

Места проведения коммуникаций и расположение отверстий в бетонной поверхности нужно продумать до начала заливки состава. После установки системы и покрытия ее цементной смесью, любые работы с поверхностью могут повредить провода. Например, перед выполнением алмазного бурения материала нужно убедиться, что отверстие не будет проходить через кабель для обогрева бетона.

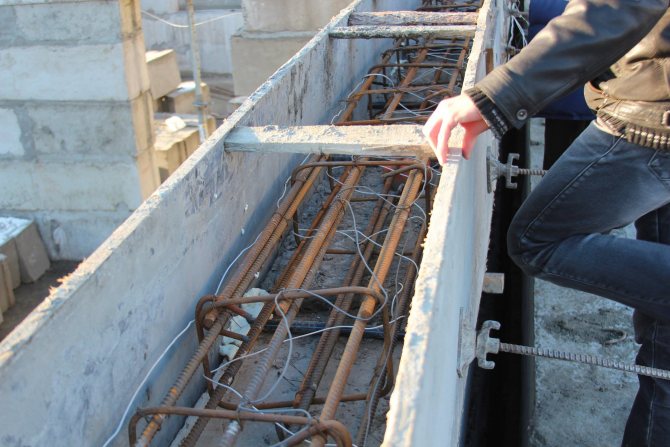

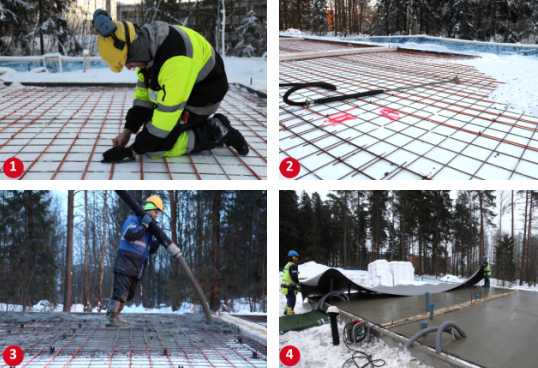

Правила укладки системы

Перед размещением обогревающей системы устанавливаются арматура и опалубка. Затем проводится раскладка ПНСВ, между витками проводов должен быть интервал 8−20 см. Величина промежутка зависит от ветра, температуры снаружи и влажности.

Кабель прицепляется зажимами к арматуре, без натяжения. Оптимальный радиус изгибов — больше 25 см. Ведущие ток жилы не должны пересекаться, расстояние промежутков между ними — 1,5 см, такое расположение позволяет избежать короткого замыкания.

Необходимо проверить следующие моменты перед заливкой раствора:

  • температура подготовленной смеси выше +5 °C;
  • в опалубке нет льда;
  • схема правильно подключена;
  • холодные концы имеют оптимальную длину.

К кабелю ПНСВ прилагается инструкция, которую важно соблюдать при установке системы обогрева. Существуют два варианта подключения через шинопровода — по схемам «звезда» и «треугольник»

При первом способе три однотипных кабеля объединяются в узел, затем свободная тройка контактов подсоединяется к трансформатору. Устройство питания размещается на расстоянии до 25 м от места соединения. Участок материала, который будет нагреваться, защищается ограждением.

Подключение системы производится только после окончания заливки раствора. Использование прогревочного кабеля для бетона ПНСВ включает следующие этапы:

  1. Ведется разогрев, в час температура должна повышаться на 10 °C. Большая скорость нарушит равномерность прогревания материала.
  2. Нагревание осуществляется при постоянном значении температуры. Бетону необходимо набрать половину от показателя технологической прочности. Оптимальная температура 60 °C, максимально возможная — 80 °C.
  3. Материал медленно остывает. Скорость его охлаждения не должна превышать 5 °C в час, иначе произойдет растрескивание структуры.

Если все работы были проведены правильно, то бетон достигнет соответствующей марки прочности. После проведения нагрева кабель остается в материале и играет роль вспомогательной армирующей конструкции.

Кабели ВЕТ и КДБС можно подключать через розетку или щитовую к сети 220 В, они также имеют деление на секции, что предотвращает перегрузки. Но их стоимость значительно выше, чем проводов ПНСВ.

Прогревать бетон также можно с применением трубчатого электронагревателя (ТЭН) и электродов. В раствор вставляется арматура и подключается к источнику питания — сварочному аппарату или другому понижающему трансформатору. Для этого варианта нагревательный кабель не нужен, но потребуются значительные затраты энергии. Проводником в бетоне выступает вода, а при затвердевании материала сопротивление будет возрастать.

Расчет длины ПНСВ

На определение длины кабеля ПНСВ влияет несколько факторов. Большое значение имеет количество тепла, которое будет подаваться на материал для затвердевания. На этот показатель влияют теплоизоляция, температура воздуха, форма и размеры конструкции, влажность.

Длина петли должна составлять в среднем 28−36 м. Если температура выше -5 °C, то укладка делается с шагом 20 см. При охлаждении, через каждые 5 градусов промежуток между жилами сокращается на 4 см. На отметке -15 °C он будет равен 12 см.

Важна также потребляемая мощность кабеля ПНСВ, она зависит от диаметра:

  • 1,2 мм — 0,015 Ом/м;
  • 2 мм — 0,044 Ом/м;
  • 3 мм — 0,02 Ом/м.

Для этого сила тока в квадрате умножается на удельное сопротивление. Суммарная мощность находится из произведения полученного значения и общей длины провода. Напряжение трансформатора рассчитывается аналогично. Сила тока умножается на сопротивление, чтобы получить величину рабочего напряжения.

Провод ПНСВ — наиболее дешевый вариант для нагревания бетонной смеси. Но для его использования необходимы специальное оборудование и соответствующие знания. Теплоизоляция также снижает затраты на обогрев материала и позволяет повысить качество бетона благодаря равномерному остыванию.

https://youtube.com/watch?v=Mi9bK_pcfcI

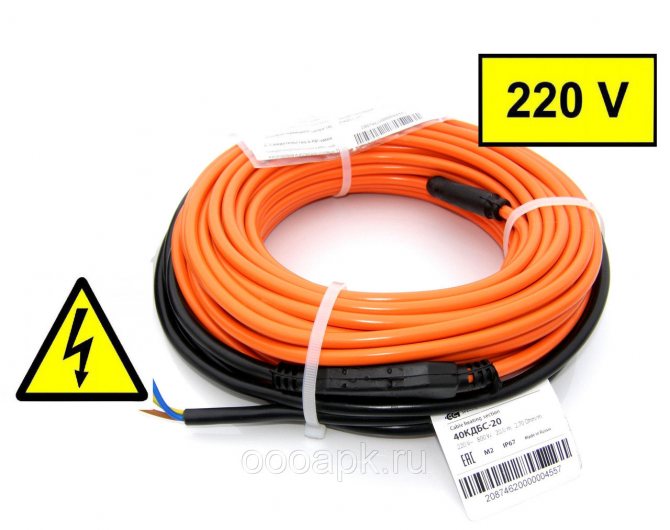

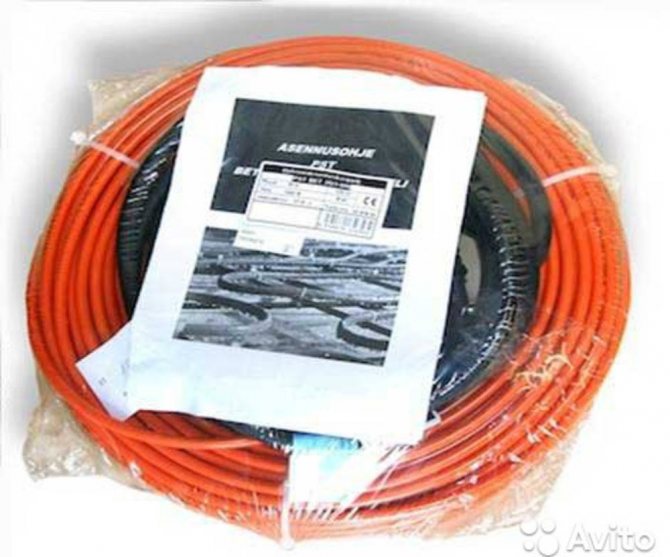

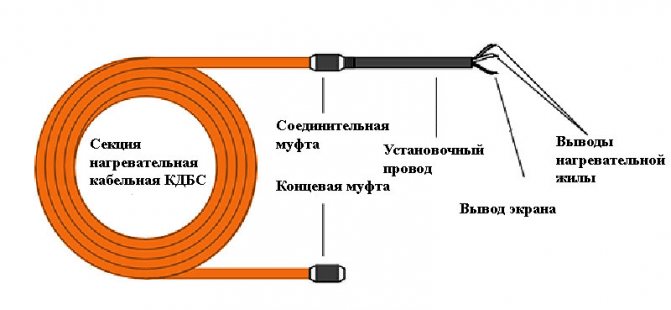

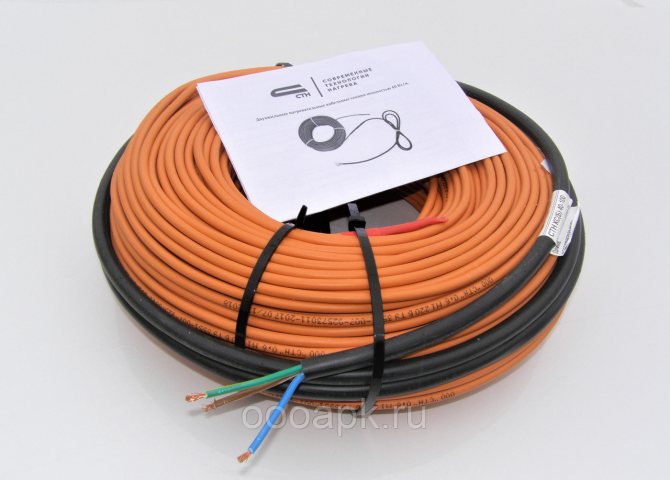

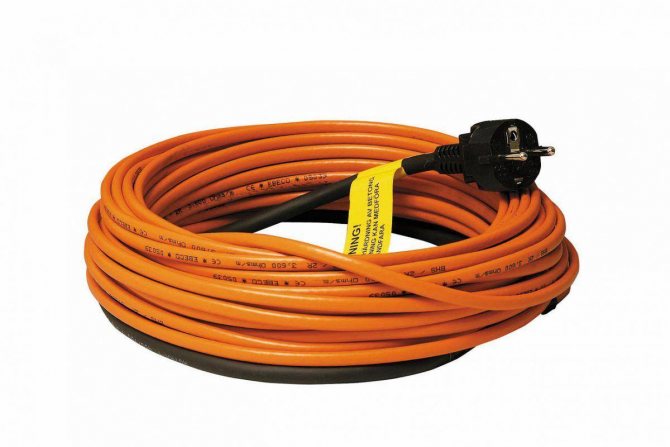

Разновидности и особенности кабелей КДБС и ВЕТ

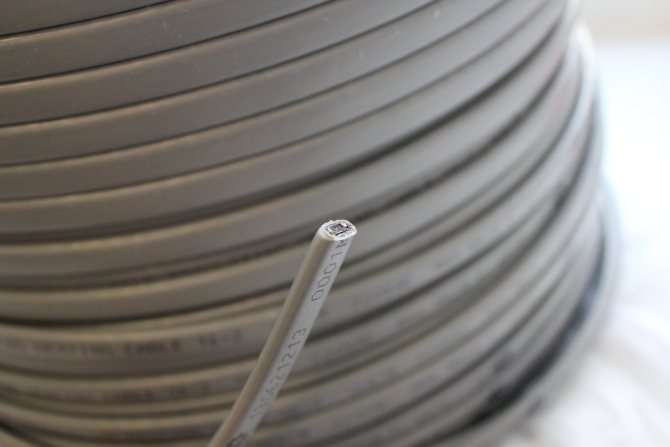

Провод прогревочный ПНСВ
Несмотря на широкое распространение описанные разновидности тепловых кабелей имеют весомый недостаток – необходимость использования специального дорогостоящего оборудования, которое регулирует мощность тепловыделения изменением напряжения.

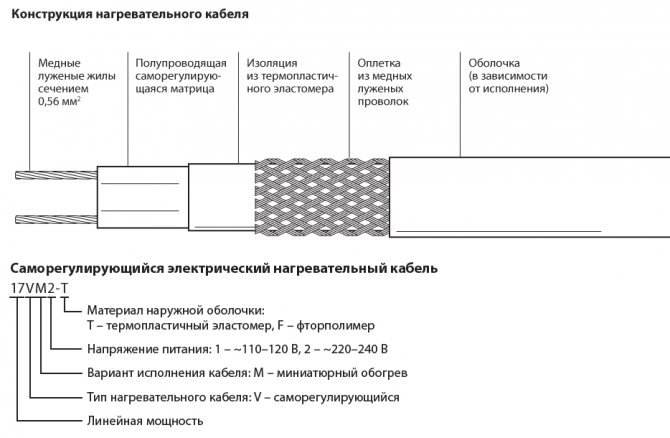

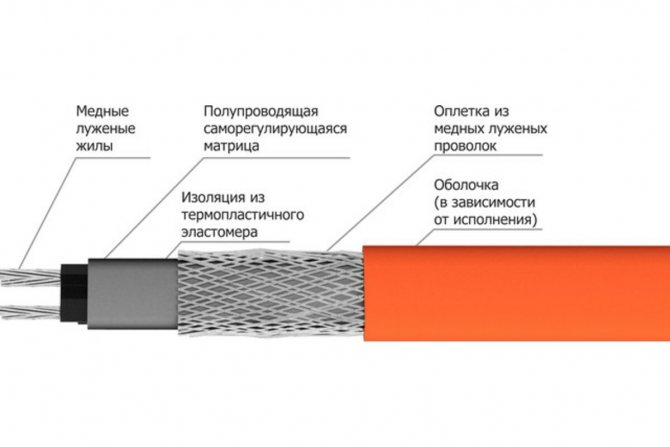

Решением проблемы становится использование двухжильных секционных саморегулирующихся термокабелей. Отечественная модификация получила название КДБС, а европейская – ВЕТ (производитель — Финляндия). Для их полноценного и бесперебойного функционирования не требуется дополнительное оборудование, они подключаются напрямую к сети в 220 В.

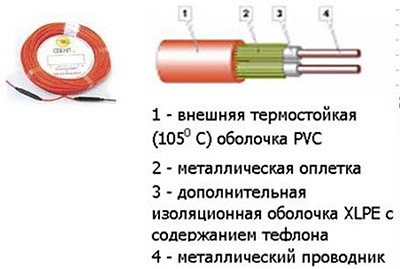

Отличий в конструкции отечественной и европейской модели практически нет. В таблице приведен сравнительный анализ.

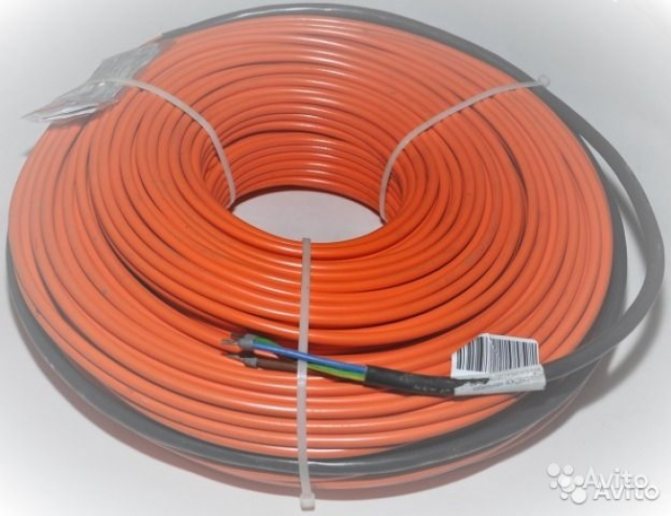

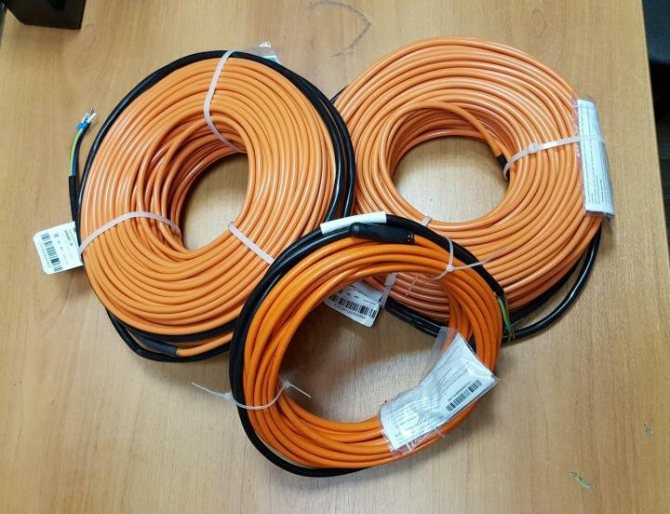

Технические особенности КДБС ВЕТ
Степень защиты IP67 IP67
Размер секций, м От 10 до 150 От 3,3 до 85
Номинальный диаметр, мм 7 6
Рекомендованный радиус изгиба 35 25
Сопротивление изоляционного материала, Мом/м 103 103
Линейная мощность, Вт/м 40 В зависимости от модели и длины колеблется в пределах 35-45
Рабочее напряжение, Вольт 220-240 220-230

Отечественные модели имеют свои особенности маркировки. Кодируются они в следующем виде: ХХКДБС YY, где ХХ – это показатели линейной мощности, а YY – длина секции.

Провод ПНСВ

Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.

Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.

Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:

  • сопротивление 0,15 Ом/м;
  • рабочий ток погруженного в раствор 14-16 ампер;
  • температура укладки от -25 до 50 °C.

Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

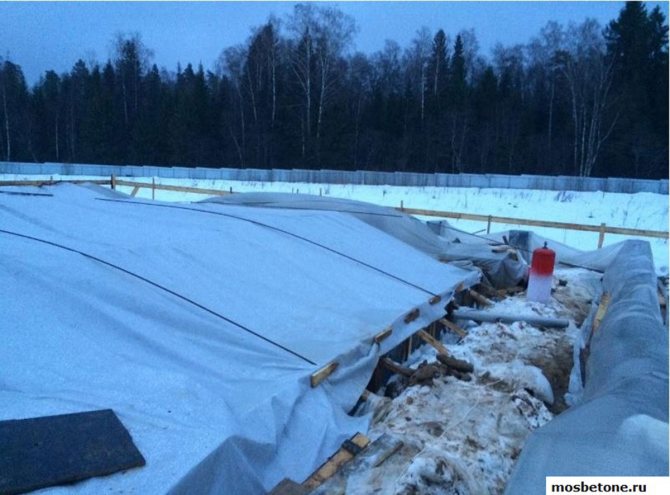

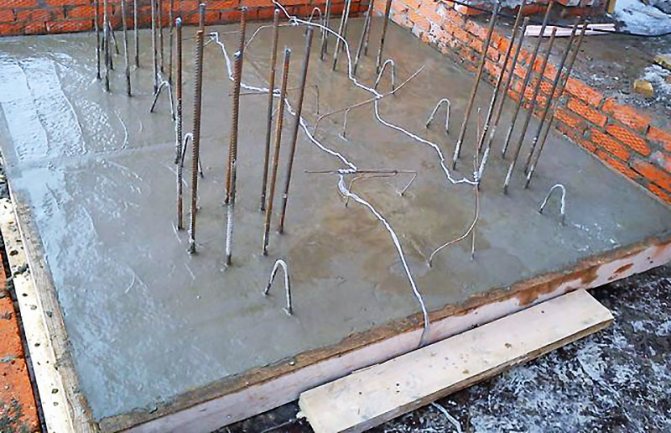

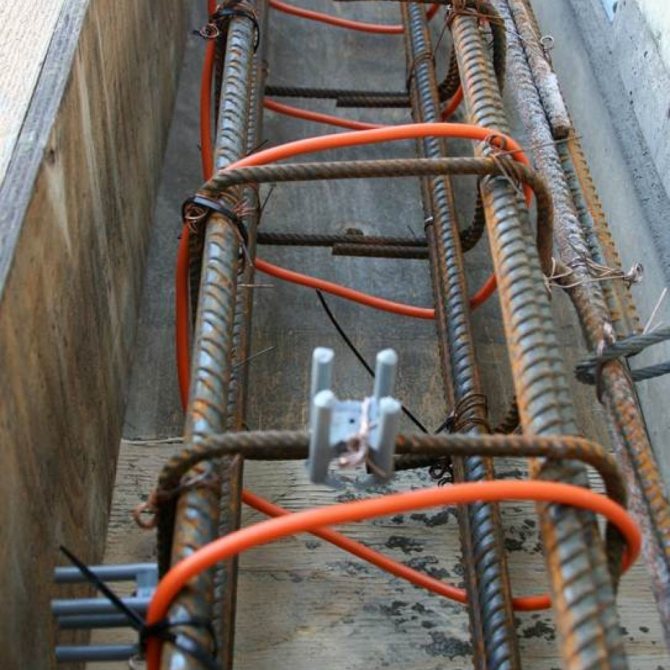

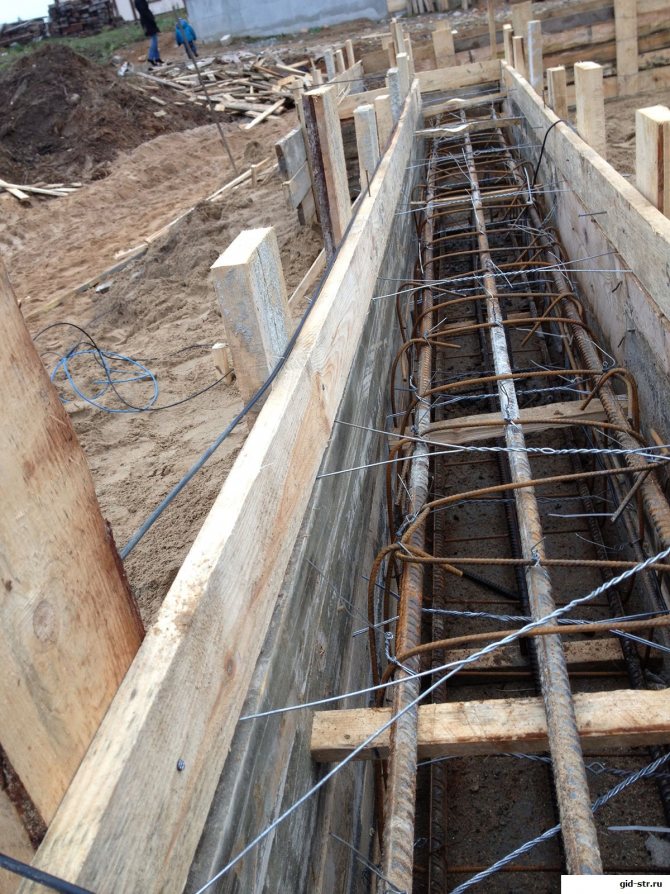

Обогрев фундамента проводом

Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:

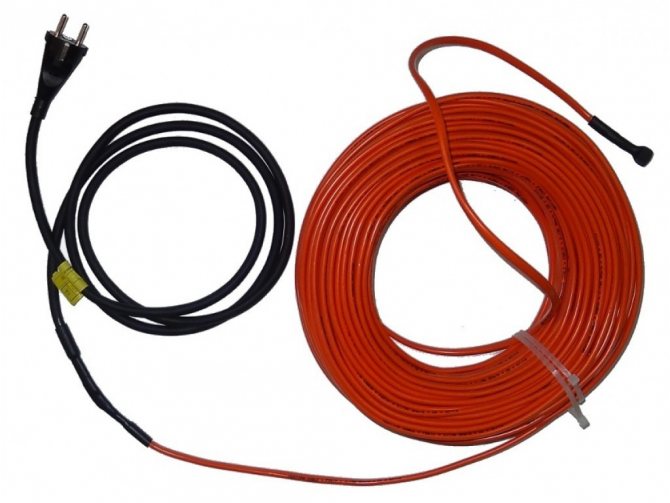

Как работает обогрев кабелем BET

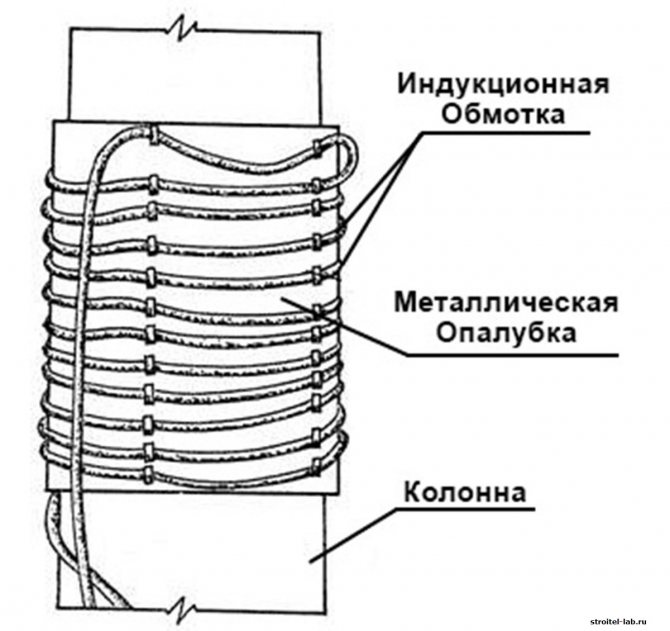

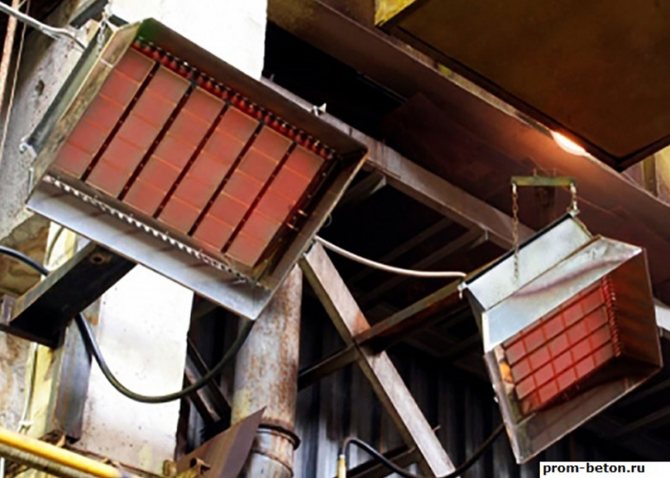

В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.

Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.

Советуем также прочитать:

  • Подогрев дорожек греющим кабелем
  • Как экономить электроэнергию дома
  • Как подобрать тепловую пушку по мощности
  • Временное электроснабжение строительной площадки

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

  • не обеспечена достаточная теплоизоляция монолита и опалубки;
  • монолит слишком массивен, что затрудняет его равномерный прогрев;
  • низкая температура окружающего воздуха, при которой замерзает вода в растворе.

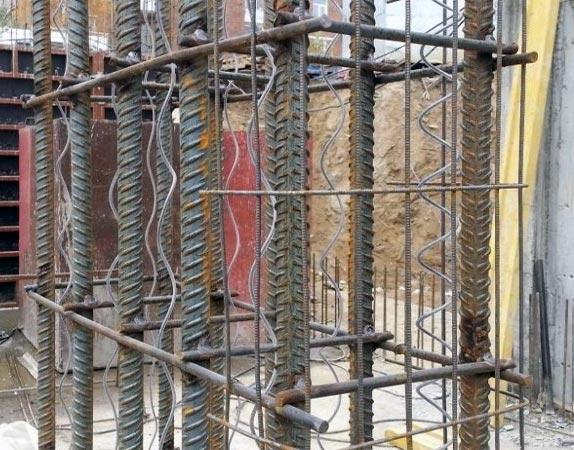

Применение кабеля ПНСВ

Технические данные

Строение

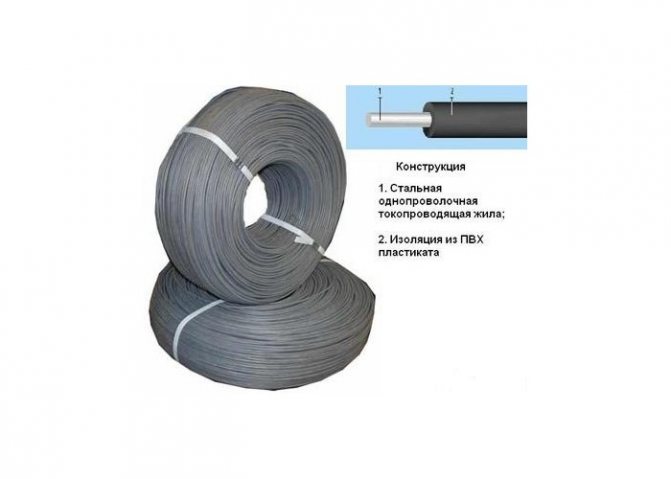

Схема элементов кабеля ПНСВ

Прогревочный провод для бетона имеет простую структуру:

  1. Стальная жила, состоящая из одной проволоки, способная проводить электрический ток и имеет круглую форму. Её диаметр может быть от 1,2 мм до 3 мм.
  2. Слой изоляции, выполняемый обычно из поливинилхлорида или полиэтилена.

Эксплуатационные характеристики

Имеет высокую стойкость к перепадам температуры. Он не теряет своих качеств и способен исправно работать в диапазоне с -60 градусов Цельсия до +50, что в случае с нашим климатом означает всегда.

Низкая температура делает оболочку жилы менее эластичной и склонной к излому

  • Полиэтиленовое или ПВХ покрытие обеспечивает высокие водоотталкивающие свойства, выдерживает воздействие двадцатипроцентного раствора соли и тридцатипроцентного щелочи.
  • Укладывая кабель, вам наверняка придётся сворачивать и сгибать его. Если переусердствовать с этим, то металлическая проволока может обломаться внутри изоляционной оболочки. Чтобы этого не произошло, величина радиуса изгиба не должна оказаться менее двадцати пяти миллиметров.

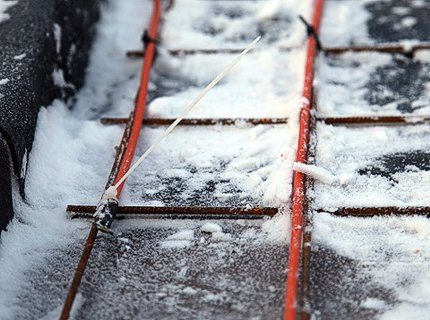

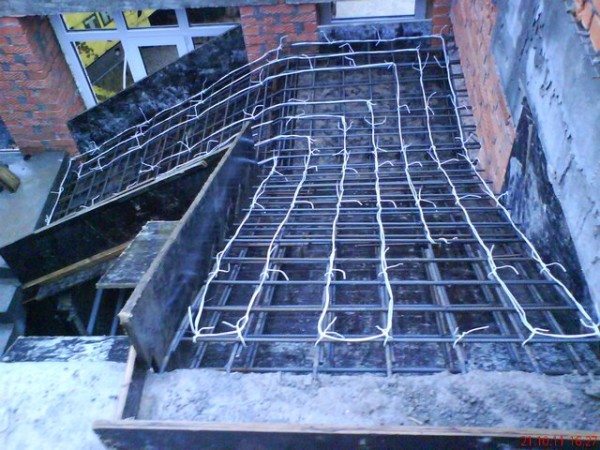

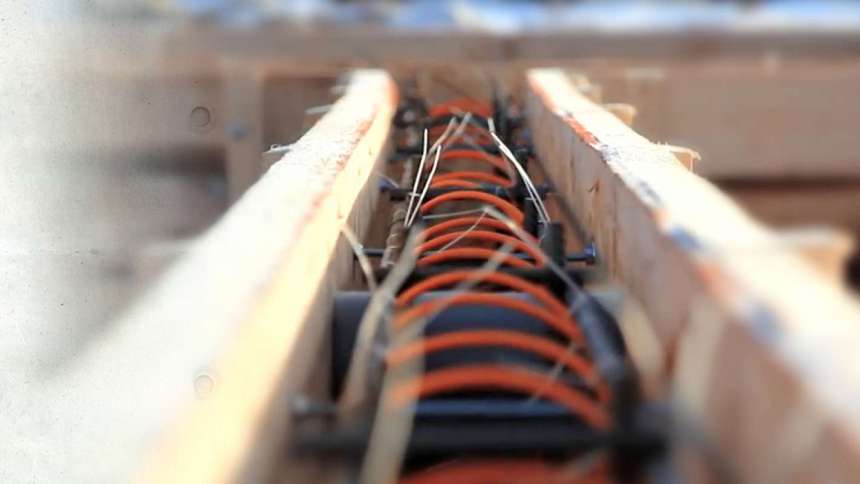

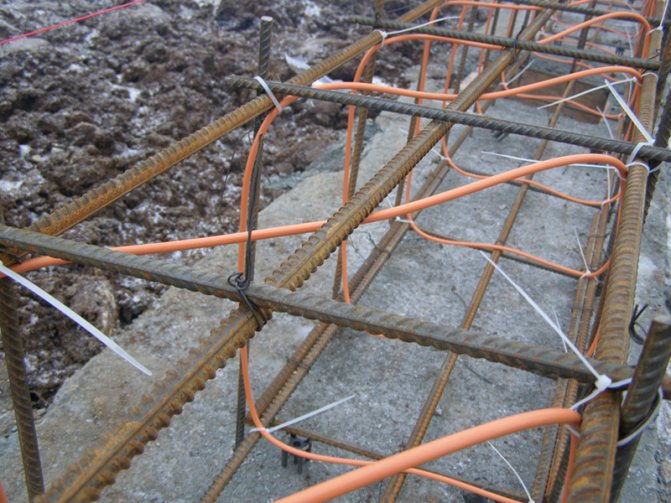

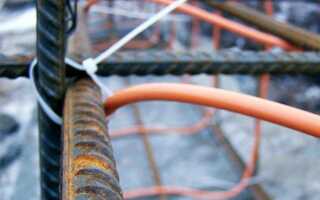

Пример правильного монтажа прогревающего провода своими руками

Инструкция также предполагает соблюдение минимального расстояния между элементами провода не менее пятнадцати миллиметров. Перегрев может привести к нарушению изоляционного покрытия, после чего последует замыкание. Достаточный отступ избавит вас от переживаний по этому поводу.

Соблюдайте необходимый зазор между нагревательными элементами даже при столь хаотичном их расположении

  • В процессе эксплуатации кабель должен работать в повторно-кратковременном или же длительном режиме.
  • Подключение к питанию необходимо реализовывать «холодными» концами и выводить места спайки за пределы области прогрева.

Электрические показатели

  1. Сопротивление рассматриваемого изделия зависит от толщины его сечения, уменьшаясь с его увеличением:
  • 1,2 мм – 0,15 Ом;
  • 1,4 мм – 0,1 Ом;
  • 2 мм – 0,025 Ом;
  • 3 мм – 0,005 Ом.
  1. Напряжение подающегося переменного тока допускается до 380 В.
  2. Питание же в данном случае считается наиболее подходящим около 65 В.
  3. Количество выделяемого тепла зависит от наличия арматуры в конструкции:
  • Железобетонный массив – 30-35 Ватт на погонный метр.
  • Обычный бетон без металлических вставок – 35-40 Ватт на погонный метр.
  1. Необходимая цикличность прогревания составляет обычно трое суток.

Видео

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-214’, renderTo: ‘yandex_rtb_R-A-263154-214’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

«+»ipt>»;cachedBlocksArray = «

«;cachedBlocksArray = «

«;cachedBlocksArray = «

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-181’, renderTo: ‘yandex_rtb_R-A-263154-181’, async: true }, function() { var g = document.createElement(‘ins’); g.className = ‘adsbygoogle’; g.style = ‘display:block;text-align:center;width:660px;height:420px;’ g.setAttribute(‘data-ad-client’, ‘ca-pub-5399081021257607’); g.setAttribute(‘data-ad-slot’, ‘6458750303’); g.setAttribute(‘data-ad-format’, ‘Rectangle’); g.setAttribute(‘data-ad-layout’, ‘true’); g.setAttribute(‘data-full-width-responsive’, ‘in-article’); document.getElementById(‘yandex_rtb_R-A-263154-181’).appendChild(g); (adsbygoogle = window.adsbygoogle || []).push({}); }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

«+»ipt>»;cachedBlocksArray = «

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-180’, renderTo: ‘yandex_rtb_R-A-263154-180’, async: true }, function() { var g = document.createElement(‘ins’); g.className = ‘adsbygoogle’; g.style = ‘width:580px;height:400px;top:0;right:0;bottom:0;left:0;margin:auto;display:block;’; g.setAttribute(‘data-ad-client’, ‘ca-pub-5399081021257607’); g.setAttribute(‘data-ad-slot’, ‘5810429370’); document.getElementById(‘yandex_rtb_R-A-263154-180’).appendChild(g); (adsbygoogle = window.adsbygoogle || []).push({}); }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

«+»ipt>»;cachedBlocksArray = «

«;cachedBlocksArray = «

«;cachedBlocksArray = «

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-162’, renderTo: ‘yandex_rtb_R-A-263154-162’, async: true }, function() { var g = document.createElement(‘ins’); g.className = ‘adsbygoogle’; g.style = ‘width:580px;height:400px;top:0;right:0;bottom:0;left:0;margin:auto;display:block;’; g.setAttribute(‘data-ad-client’, ‘ca-pub-5399081021257607’); g.setAttribute(‘data-ad-slot’, ‘2323428743’); document.getElementById(‘yandex_rtb_R-A-263154-162’).appendChild(g); (adsbygoogle = window.adsbygoogle || []).push({}); }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

«+»ipt>»;cachedBlocksArray = «

«;cachedBlocksArray = «

«;cachedBlocksArray = «

«;cachedBlocksArray = «

(function(w, d, n, s, t) { w = w || []; w.push(function() { Ya.Context.AdvManager.render({ blockId: ‘R-A-263154-217’, renderTo: ‘yandex_rtb_R-A-263154-217’, async: true }); }); t = d.getElementsByTagName(‘script’); s = d.createElement(‘script’); s.type = ‘text/javascript’; s.src = ‘//an.yandex.ru/system/context.js’; s.async = true; t.parentNode.insertBefore(s, t); })(this, this.document, ‘yandexContextAsyncCallbacks’);

«+»ipt>»;cachedBlocksArray = «

«;cachedBlocksArray = «

«+»ipt>

(adsbygoogle = window.adsbygoogle || []).push({});

«+»ipt>»;

Прогрев бетона проводом ПНСВ

Профессиональное строительство это процесс, который не останавливается ни при какой погоде: ни в дождь, ни в снег, ни при сильном морозе. Одним из основных компонентов любого строительного процесса является бетон, для ускоренного твердения которого применяются различные технологии, методы и устройства. Наиболее распространенными техническими средствами для подобного ускорения процесса являются: обогрев бетонного раствора и конструкций из него посредством специальных термоэлектрических матов строительных (ТЭМС) и провода для прогрева бетона.

Характеристики и особенности провода

Для обогрева бетона, в большинстве случаев, применяется провод с маркировкой ПНСВ, что расшифровывается как: «провод нагревательный стальная жила виниловая оболочка». В некоторых случаях используется ПТПЖ 2х1,2. Кабель ПНСВ для электропрогрева бетона, состоит из стальной жилы в некоторых случаях дополнительно оцинкованной, с диаметром, который может варьироваться от 1,2 до 3 мм. Сверху она покрыта изоляционной оболочкой, выполненной из поливинилхлорида или его подвидов. Такой вид изоляции позволяет избежать переломов и перегибов внутренних жилок, а также предохраняет от возгораний. Кабель для прогрева бетона, в зависимости от диаметра жилы и электрического сопротивления, может выдержать, на каждый метр, нагрузку в 80-160 Ватт. Провод типа ПНСВ оптимально применять для прогрева монолитного бетона, например, при заливке фундаментов или стен.

Еще одной отличительной чертой прогревочного кабеля является наличие так называемых холодных окончаний. Это особые ответвления, которые выходят за пределы бетонной поверхности. Для них используются провода АПВ, соединяющие между собой греющий кабель ПНСВ и питающую трассу от прогревочного трансформатора.

Провода для обогрева закрепляются на арматурном каркасе и снабжаются током через понижающие трансформаторы, состоящие из нескольких ступеней, что позволяет изменять уровень прогрева поверхностей в зависимости от температуры окружающего воздуха. Наиболее часто прогревочные подстанции типа СПБ-80 или КТПТО-80/86, каждая из которых может прогреть около 20-30 м3 бетонного раствора. Подключаются станции к трехфазной сети с рабочим напряжением в 380В, с обязательным заземлением корпуса и нейтрального (ноль-фазы) провода.

Новый метод прогрева

Совсем недавно появилась возможность осуществлять прогрев бетона кабелем без трансформатора. Такое стало возможно при использовании технологии термокабеля ВЕТ, способного выдержать до 40 Вт на метр погонный и работать от сети с напряжением в 220В. В качестве нагревательного элемента применяется нихромовая экранированная нить, обеспечивающая поддержание постоянной температуры в +80 °C и равномерный прогрев раствора. Такой кабель подходит для любого типа фундамента, будь то ленточный ростверк или монолитный.

Цены на провода

Для расширения температурного диапазона применения кабеля от -60 до +50 °C, а также увеличения прочностных характеристик изоляционного слоя применяется первичное сырье (первичка). Цены, по которым сегодня можно купить провод ПНСВ для обогрева бетона, изготовленного из такого сырья, представлены в таблице ниже:

Кабель, диаметр Метраж Цена в рублях
ПНСВ 1,2 1 000 м 0.85
ПНСВ 2 1.25
ПНСВ 3 4

Как прогревать бетон?

Чтобы прогреть бетон, требуется соблюдение определенной последовательности:

1. В течение первых двух часов скорость нагрева бетонного состава не должна превышать 10 °C в час;

2. В дальнейшем необходимо следить затем, чтобы температура не превысила значение в +80 °C.

3. Последний этап — остывание, при этом температура не должна опускаться больше чем на 5 градусов в час.

В том случае, если применяется отдельная станция подогрева, подойдет схема подключения «звезда», предназначенная для прогрева небольших площадей. Осуществлять монтаж нужно согласно технологической карте объекта.

Принцип работы и виды прогревочных проводов

Наиболее распространен греющий провод типа ПНСВ. Это обусловлено простотой установки и приемлемой ценой в сравнении с аналогами.

Еще часто используют аналог ПНСП. Его основное конструктивное отличие заключается в изоляционном материале. Состав – полипропилен, за счет которого обеспечивается возможность повышать максимальную мощность тепловыделителя.

В таблице приведены основные технические и физические характеристики проводов типа ПНСП и ПНСВ.

Марка провода Расчетная масса 1 000 метров провода, кг Оптимальная длина нагревательной секции при напряжении 220 В, м Номинальный наружный диаметр, мм Номинальное значение электрического сопротивления 1 метра нагревательной жилы, Ом
ПНСВ 19 110 2,8 0,12
ПНСВ 18,5 95 2,7 0,18
ПНСВ 18 80 2,6 0,22
ПНСП 16,4 130 2,8 0,11
ПНСП 12,7 100 2,6 0,12
ПНСП 14,5 110 2,7 0,14
ПНСП 11,1 85 2,5 0,18
ПНСП 9,6 75 2,4 0,22

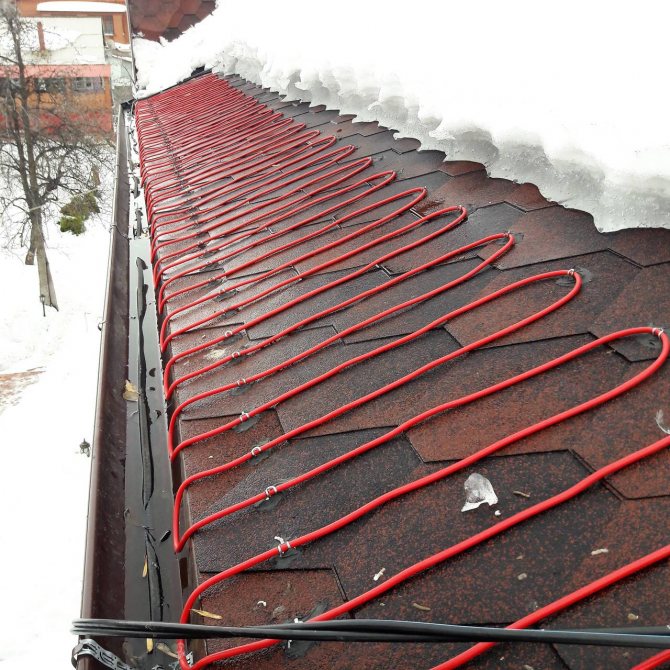

Нагревательные провода типа ПНСП и ПНСВ используются также для организации полов с подогревом в жилых помещениях.

Основная сложность, с которой сталкиваются строители при использовании нагревательных проводов, – необходимость проводить расчет требуемой длины. Незначительные погрешности исправляются за счет регуляции напряжения, которое поступает на прогревочный трансформатор.

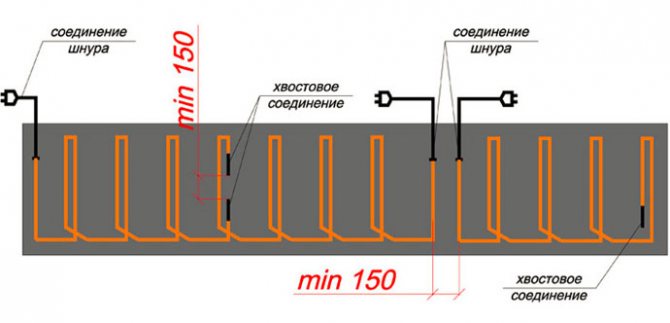

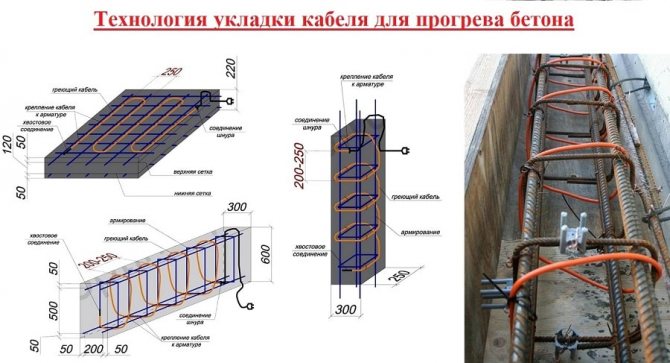

Схема укладки

Главным требованием является равномерность прогрева, холодных зон быть не должно. Минимальное расстояние между соседними проводами для прогрева бетона составляет 15 мм, максимальное подбирается из учета характеристик и внешних условий. Оптимальным промежутком по горизонтали считается 20-40 см, по вертикали – 8-10, превышать его не рекомендуется. Учитывается весь объем смеси и основные размеры конструкций.

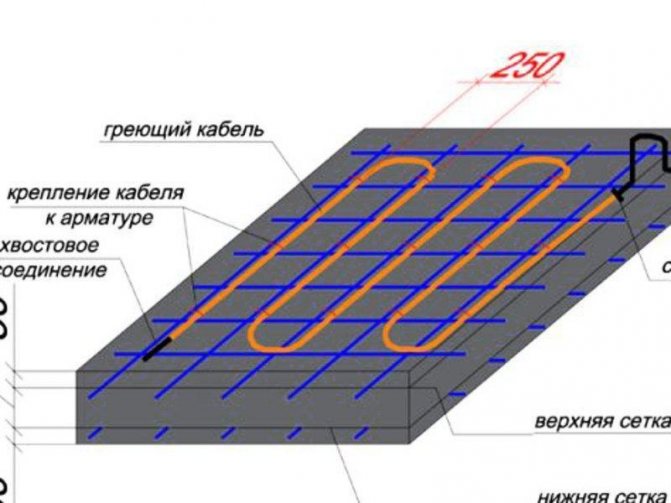

Простейшей схемой является «змейка» с радиусом изгиба не менее 5 рабочих диаметров у ПНСВ и 10 у ПТПЖ. Его размещают вдоль арматуры без натяжения (в идеале с фиксацией пластиковыми хомутами), перехлестов и выходов к поверхности (рекомендуемое расстояние до краев – от 20 мм), отслеживается целостность изоляции. Прямые контакты оголенных участков с сеткой или металлическими прутьями вызывают КЗ, на особо опасных местах предусматривается прокладка кусочками пропитанной битумом бумаги или рубероида.

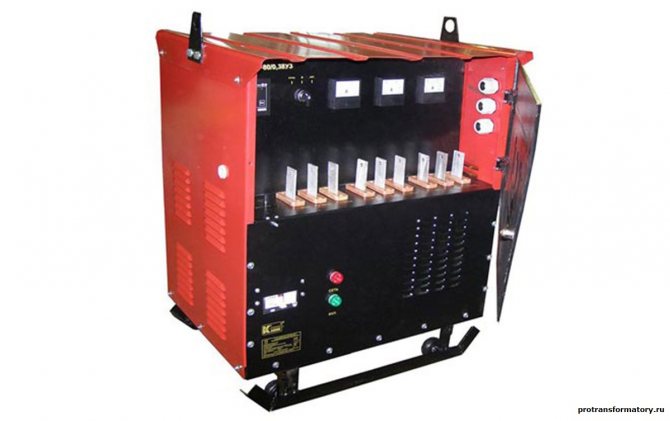

Нерегулируемый провод подключается к понижающему трансформатору, особое внимание уделяется холодным концам, подводящие ток жилы должны иметь меньшее значение удельного сопротивления, чем нагревательные, этому требованию соответствуют алюминий. При выборе схемы «треугольник» провода разделяют на три равные группы, соединяют параллельно и объединяют в три выходных точки

При распределении нагрузки «звездой» три одинаковых по длине отрезка на одном конце соединятся в один узел, остальные – к силовой станции. Все контакты надежно изолируются, для этих целей используют двустороннюю изоленту или термоусадочные трубки. Мощность трансформатора для прогрева определяет расчет, в среднем на 0,4-1 м3 бетона требуется 1 кВт.

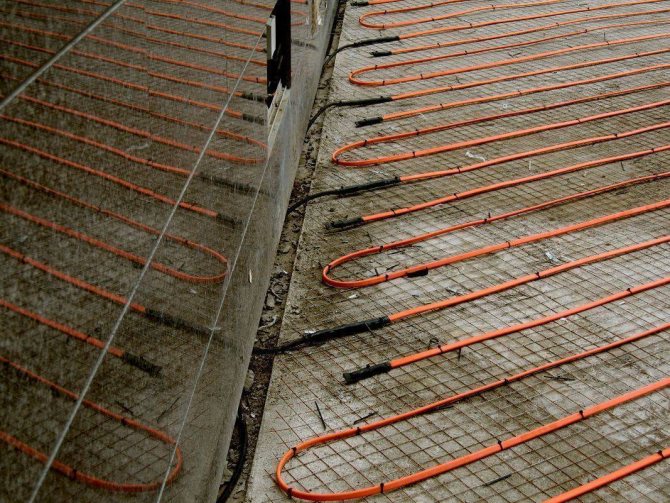

Укладка КДБС проходит по тому же принципу, но чуть большим шагом (расход составляет 4 п.м. на 1 м2 по стяжке или горизонтальной плоскости) и прямым подключением к розетке. Он полностью погружается в бетон, снаружи остается только питающий вывод. Несмотря на более высокую стоимость кабеля и увеличение потребляемой мощности до 1,5 кВт на 1 м3, эта разновидность обеспечивает наиболее равномерный прогрев и стабильные рабочие характеристики. По окончании просушки его просто обрезают и оставляют в бетоне. КДБС выбирается для ответственных участков, при проведении срочного ремонта, при большом числе отдельных монолитных элементов, необходимости задействования вибратора. Его проще уложить людям без опыта работ, заводские параметры исключают перегрев или прогорание.

Основные правила технологии прогрева:

  • Минимальная температура заливаемого состава составляет +5 °C.
  • Питание подается исключительно на погруженные в бетоне провода, в идеале – через стабилизатор напряжения.
  • Из-за растрескивания изоляции укладка не рекомендуется при температуре ниже -15 °C.
  • Процесс проводится с контролем мощности: плавный разогрев первые 2 часа, поддерживание в пределах 50-60 °C не менее 3-4 дней, постепенное остывание.

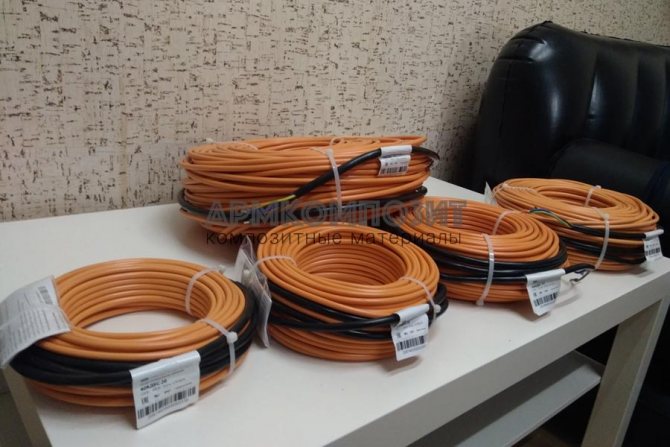

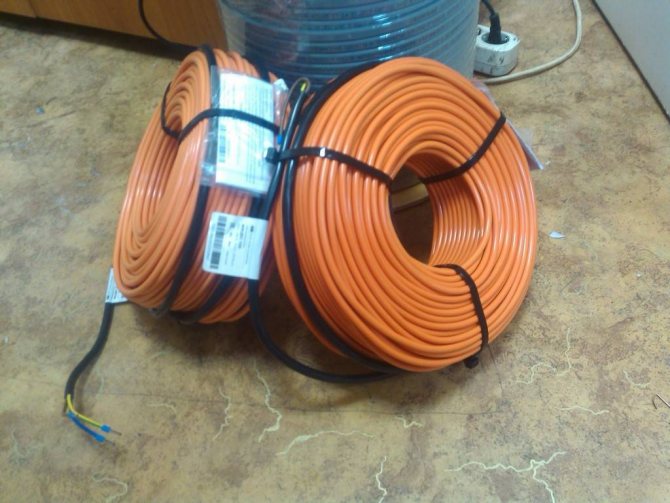

Обзор цен на греющий кабель

Одно- и двужильный кабель реализуется в бухтах:

Маркировка Материал изоляции Диаметр токопроводящей жилы, мм Электрическое сопротивление, Ом/м Длина в бухте, м Цена за 1 п.м., рубли
ПТПЖ 2 Полиэтилен высокого давления 0,6 0,55 500 4,5
1,2 0,14 4,9
1,4 0,1 5
ПНСВ 1 Полиэтилен или ПВХ 1,2 0,15 1000 1,3
2,0 0,044 3,5
3,0 0,02 3,7

Расценки на саморегулирующейся кабель в секциях, соответственно, составляют:

Маркировка Номинальный диаметр нагревательного кабеля, мм Длина рабочей части, м Мощность стартовая/ номинальная, КТ Сопротивление секции, Ом Цена, рубли
40 КДБС с изоляцией их сшитого полиэтилена и ПВХ оболочкой 5-7 10 440/400 104,5-121 1570
20 910/800 50,5-58,5 2020
53 2250/2120 19,9-23,1 4190
82 4080/3280 11,3-13,1 5460
100 5120/4000 9-10,4 6960
150 7680/6000 6-6,9 13000

Провод

Что представляет собой провод ПНСВ?

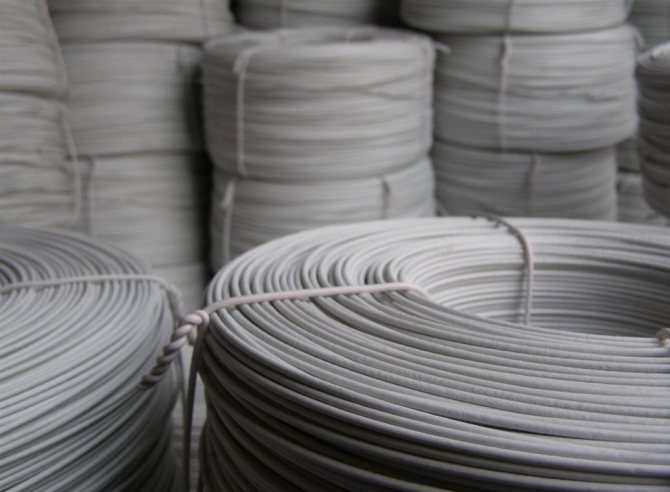

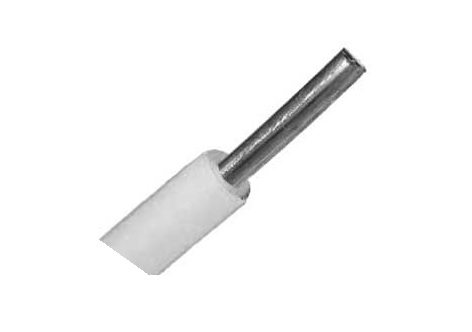

Внешний вид ПНСВ.

Характеристики

Параметр Значение
Структура Одножильный
Материал токоведущей жилы Сталь, оцинкованная сталь
Материал изоляции Поливинилхлорид, полиэтилен
Питание 380 вольт через трансформатор. Питание от сети 220В тоже возможно, но с ограничениями по мощности (7КВт от электрощитовой, 3,5 КВт от розетки)
Рабочие температуры -60 — +80С
Сечение 0,6 — 4 мм

Особенности использования

Технологическая карта прогрева бетона проводом ПНСВ должна учитывать ряд его особенностей.

Сталь имеет сравнительно высокое удельное сопротивление, что ведет к куда более сильному, чем у меди или алюминия, нагреву проводника при умеренных токах. Нормой для уложенного в бетон провода считаются 14-16 ампер; однако на воздухе такой ампераж расплавит изоляцию.

  • Перехлесты и укладка соседних проводов на расстоянии менее 15 миллиметров недопустимы из-за вероятности перегрева с расплавлением изоляции и короткого замыкания.
  • Поскольку сталь не отличается высокой гибкостью, провод укладывается с плавными изгибами радиусом не менее 25 мм.
  • Укладка допустима при температуре окружающего воздуха не ниже -15 градусов. Инструкция связана с тем, что пластиковая изоляция при более низких температурах утрачивает эластичность и может быть нарушена при изгибе.
  • Для более равномерного нагрева бетонной смеси уложенный провод рекомендуется покрывать металлической фольгой толщиной 0,2 — 0,5 мм.
  • Нагревательную секцию можно собирать из нескольких отрезков; при этом допускается соединение не только через колодки, но и скрутками. Прогрев — мероприятие одноразовое, и контактирующие поверхности просто не успеют сколь-нибудь существенно окислиться.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

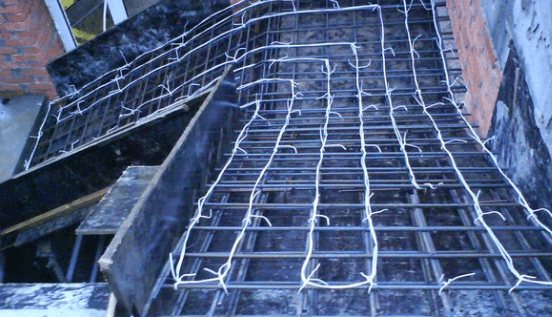

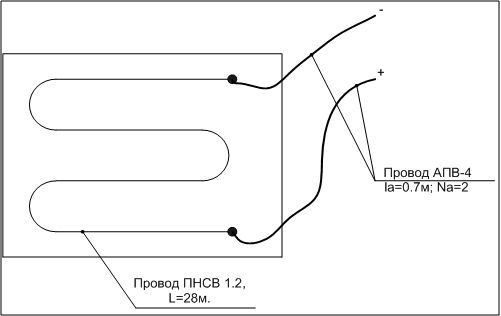

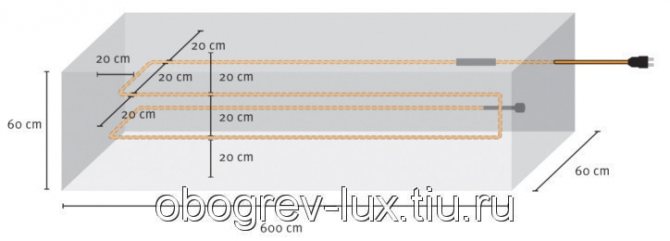

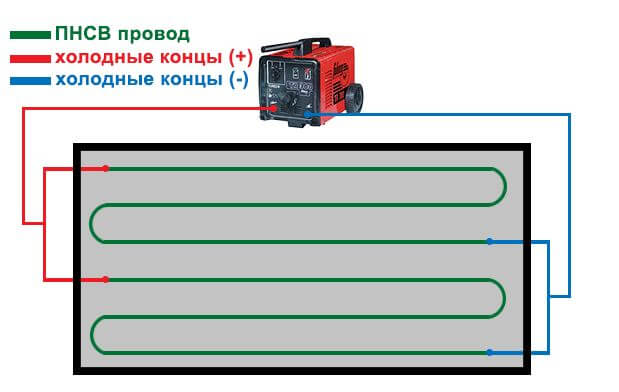

Простейшая схема укладки для прогрева бетона проводом ПНСВ — змейка.

Методика прогрева бетона проводом ПНСВ обусловлена его механическими свойствами; в частности, коэффициентом теплового расширения. При нагреве температура монолита поднимается со скоростью не более 10С/час и опускается со скоростью не более 5С/час.

Превышение скорость может привести к росту внутренних напряжений и растрескиванию. Регулировка выполняется постепенным повышением и понижением напряжения на трансформаторе.

При использовании питания от 380В через понижающий трансформатор основной ограничивающий ток фактор — опасность перегрева самого ПНСВ. Проблема решается просто и изящно: схема укладки для прогрева бетона проводом ПСНВ при необходимости увеличения мощности включает несколько параллельно подключенных секций.

Технология прогрева бетона

Установка системы

Работа выполняется в следующем порядке:

  • В первую очередь нужно очистить поверхность от мусора и различных острых частей, которые способны повредить провод.
  • Затем укладывается арматура или армировочная сетка, и выполняется сварка арматуры.
  • Затем осуществляется монтаж провода. Наиболее простой способ – укладка змейкой. Ее величина будет зависеть от площади заливки и длины кабеля. При этом не забывайте, что класть провода друг на друга строго запрещено, кроме того, необходимо следить, чтобы кабель не соприкасался с опалубкой и не выступал за поверхность бетона.

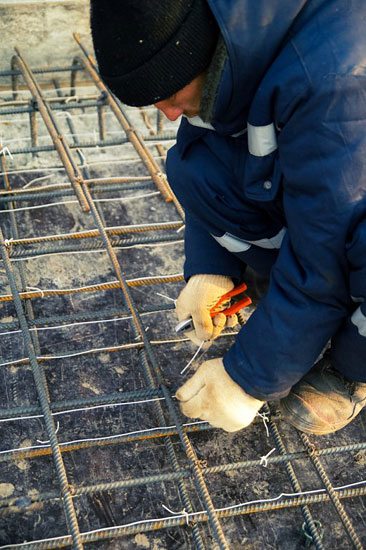

Монтаж провода

Оптимальным расстоянием между кабелями считается не более 15 сантиметров, особенно если в наличии длинный провод, а величина площади заливки небольшая.

Далее нужно проверить систему на работоспособность – подключить к электричеству и убедиться, что кабель нагревается. Обязательно надо контролировать мощность тока.

Нельзя превышать показатели, которые указаны производителем на проводе. Если система будет эксплуатироваться без трансформатора, позволяющего уменьшить величину тока, то следует использовать провод марки ПТПЖ, так как он более мощный.

  • После этого надо отключить кабель и дать ему остыть.
  • Завершающим этапом является заливка площади бетоном.

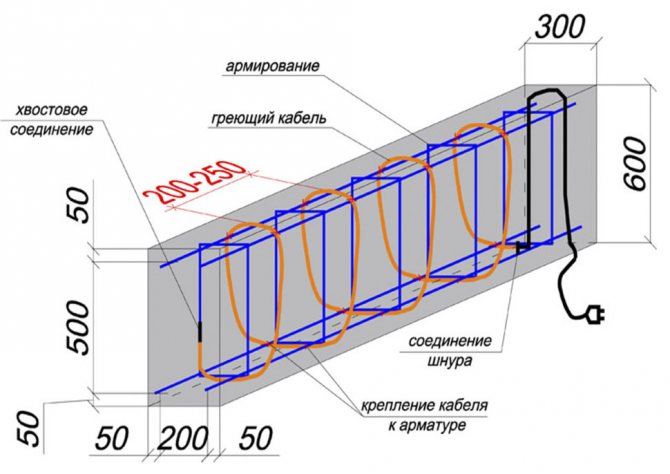

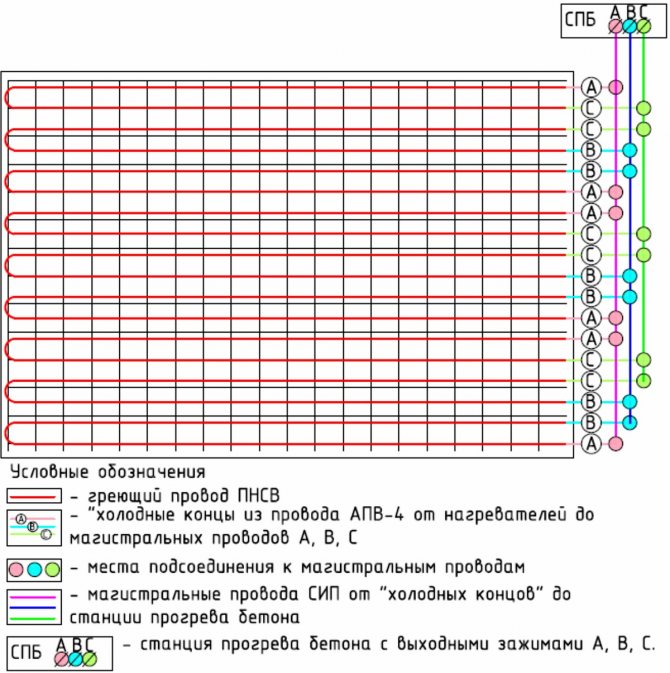

Схема монтажа кабеля

Как мы видим, монтаж системы прогревания бетона проводом во многом напоминает установку теплого пола. Причем, данный кабель вполне возможно использовать и для этих целей. Единственное, в таком случае целесообразней из нитей провода сделать ТЭН и обмотать его изоляционным материалом.

Если используется отдельная электрическая станция, то лучше применить схему подключения «звезда». Она боле эффективная, чем «змейка» и хорошо подходит для обогрева небольших площадей.

Схема «звезда»

Порядок прогрева бетона

Инструкция по разогреву бетона кабелем выглядит следующим образом:

  • После того, как площадь полностью залита бетоном, запускается система обогрева. При этом скорость повышения температуры должна составлять не более десяти градусов по Цельсию за два часа.
  • Далее начинается основной период прогрева. На этом этапе нужно следить, чтобы температура не достигла 80 градусов по Цельсию.
  • Завершающий этап – остывание. Скорость снижения температуры должна составлять не более пяти градусов за час.

На этом процесс подогрева бетона завершен. При точном соблюдении инструкции, материал сможет достигнуть необходимого уровня прочности даже в условиях сильно пониженных температур.

Преимущества обогрева грунта греющим кабелем

Подобная система идеально подходит для белорусских климатических условий, она не просто защитит почву от суровых морозов, но и сохранит ее плодовитость и качество. Истощенная почва не в силах давать желаемый урожай, если о ней заботиться, то и она позаботится о нас. Мороз не дает почве насытиться ни влагой, ни теплом, ни полезными минералами, а система обогрева предоставит возможность почве питаться и давать плоды в любое время года.

Таким образом, можно выделить следующие достоинства покупки системы кабельного обогрева почвы растений:

  1. Ранний посев. Благодаря теплой почве можно высадить рассаду в теплице примерно на 1-1,5 месяца раньше обычного и собирать урожай до поздней осени. Таким образом можно получить 2 урожая за 1 год;
  2. Комфортные и безопасные условия роста. Саженцы и рассада не подмерзнуть в случае заморозков и будут более интенсивно расти и плодоносить;
  3. Относительно недорогие комплектующие. Цена всей системы в зависимости от размера парника будет стоить 100-300$;
  4. Экономный расход электричества. От нас не требуется обогревать всю теплицу. Кабель прогревает почву и корни растений. Для этого на 1 кв. метр грядок закладывается мощность около 80 Ватт/м2. Использование терморегуляторов сокращает энергопотребление еще на 30-70%;
  5. Быстрый монтаж. В отличие от котельного водяного обогрева систему можно установить за 1-2 дня. Если же использовать водяное котельное отопление, то на его установку понадобиться больше времени и средств.

Системы электрообогрева грунта, снабженные терморегуляторами следят за температурой в теплице и станут незаменимыми помощниками каждого землевладельца. Раньше затрачивалось гораздо больше сил и времени на то, чтобы предоставить растениям комфортное существование даже в холодные сезоны. Благодаря обогревательным системам для почвы можно с легкостью управлять своим участком и растительностью. Тепло, влага и минеральные разложения — основные элементы, обеспечивающие землю жизненной силой, такой вопрос сегодня решается гораздо быстрее благодаря данным системам.

Говоря общо, вся эта система — что-то вроде отопления для почвы и растений в холодное время года. Почему бы не позволить природе существование даже в заморозки с учетом потребностей каждого из растений и возможностью предоставить полноценные комфортные условия? Если современные технологии могут позволить предоставить тепло почве и растениям в холодную зиму, то остается лишь подобрать наиболее оптимальный вариант!

Требования к проводу

Греющий кабель ПНСВ должен соответствовать параметрам, которые оказывают прямое влияние на функциональные качества:

  • Пропускная способность. Для домов и квартир достаточно силы тока в 16 А, при необходимости прокладки в промышленных масштабах показатель необходимо увеличить.
  • Диаметр сечения. От толщины кабеля зависит его устойчивость к нагреванию, слишком тонкий провод для обогрева бетона при увеличении температуры до определенного предела перегорит. Рекомендуемый показатель для частного пользования — 1,2 мм.
  • Холодные концы. Так называются отводы от основной жилы, которые располагаются снаружи и подключаются к источнику питания. Обычно они изготавливаются из алюминия, диаметр сечения которого превышает греющий кабель для заливки бетона зимой. Идеальным вариантом является провод АПВ-4.

Не стоит забывать о необходимой длине провода. Учитывая толщину сечения, следует проводить расчет греющего кабеля для прогрева бетона, исходя из среднего значения в 55 м нагревателя на 1 м3 раствора.

Монтаж секционного обогревочного кабеля


Греющий провод в опалубке
При установке секционного обогревочного кабеля не стоит вопрос с обрезкой, поскольку нагреватели реализуются готовыми секциями, а не в бухтах. Для бетонирования в зимнее время требуется рассчитать мощность обогревающего элемента на основании используемых кубов бетона в монолитной бетонной конструкции.

К технологии ТМО бетона прилагается инструкция, где указано, что на обогрев 1 м.куб. строительной смеси потребуется от 500 до 1500 Вт. Все зависит от погодных условий на улице. Если воспользоваться несколькими несложными техническими приемами, удастся существенно сократить расходы на оплату электроэнергии:

  • предварительно утеплить опалубку;
  • применять специальные насадки для смеси, которые позволяют понижать точку замерзания раствора.

Если предстоит залить перекрытия или балки, расчет требуемого материала проводится из 4 погонных метров на каждый квадратный метр поверхности. Если предстоит возвести объемные конструкции, например, двутавровые бетонные балки, электрообогрев укладывают ярусами с интервалом не более 0,4 метра. Защита греющих проводов позволяет их надежно приматывать к арматуре.

Интервал между электрообогревателем и поверхностями конструкции должен быть не менее 20 см. Для равномерного обогрева расстояние между кабелями должно быть одинаковым.

Достоинства и недостатки сегментированного кабеля


КДБС кабель для прогрева бетона
Сегментированные провода имеют неоспоримые преимущества в сравнении со своими аналогами:

  • несложный расчет длины требуемого обогревательного элемента, простота установки;
  • вероятность поражения электроэнергией минимальная;
  • для организации прогрева строительного материала не требуется дополнительное использование дорогостоящего оборудования.

К недостаткам можно отнести сравнительно высокую стоимость.

Использование провода ПНСВ после застывания

Уложенные в бетонную конструкцию секции нагревательного кабеля остаются в ней навсегда и не теряют своих резистивных свойств. Поэтому есть смысл использовать их с целью повышения комфорта проживания. Нередко провод ПНСВ укладывают в бетонную стяжку пола специально. Однако это не лучшее решение, хотя и наиболее бюджетное.

При размещении нагревательного элемента под напольным покрытием следует учитывать возможные препятствия для рассеивания выделяемого тепла. В жилых комнатах таковыми являются места, где установлена корпусная мебель, основание которой плотно прилегает к полу. В них возникают зоны локального перегрева.

При длительном использовании провод постепенно истончается и, в конце концов, обрывается. Его замена связана с чрезвычайными трудностями, поскольку требует снятия напольного покрытия и разрушения бетонной стяжки.

Решением проблемы является использование саморегулирующегося нагревательного провода. Его конструкция состоит из двух медных жил, между которыми находится так называемая тепловая матрица – полупроводниковый элемент, проводимость которого изменяется по мере нагревания. Чем температура выше, тем выше сопротивление. Это приводит к тому, что сила тока, текущего по этому участку, уменьшается, из-за чего он остывает.

Такой нагревательный элемент работает при любых размерах – от кусочка длиной в несколько сантиметров до многометровой секции. Его можно перекрещивать с другими, подобными ему (с проводом ПНСВ такое делать категорически нельзя из-за опасности расплавления изоляции и возникновения короткого замыкания). Основным недостатком саморегулирующегося нагревательного провода является стоимость. Она в разы выше, чем одножильного резистивного.

https://youtube.com/watch?v=ITujT-WErts

Прогрев залитой бетонной массы с помощью греющего кабеля ПНСВ позволяет сократить срок достижения 80% конструктивной прочности с семи суток до двух-трех дней и не прекращать работы с наступлением холодов. Однако технология этого процесса довольно сложна, обычно его схема разрабатывается для каждого конкретного случая. Поэтому не прельщайтесь его видимой простотой. Обращайтесь к профессионалам, а при их отсутствии досконально изучите вопрос самостоятельно.

Проведение монтажа кабеля

схема прогрева бетона проводом пнсв

Работа с кабелем предполагает проведение ответственных манипуляций. Перед тем как начинать процесс укладки, необходимо освободить поверхность от мусора и посторонних предметов, что касается и тех элементов, что способны повредить провод. В ходе этого важно следить за тем, чтобы кабель не перегибался. Для этого рекомендуется осуществлять укладку полукругом, но не должно быть образовано незаполненных зон. В качестве наиболее простого метода укладки выступает змейка.

После включения нужно соблюдать осторожность. Так, не должно происходить перепадов напряжения, для достижения этой цели требуется применить стабилизатор, в противном случае провод просто перегорит, а удалить его не представится возможным.

Схема прогрева бетона проводом ПНСВ есть в статье. После того как вы ее реализуете на деле, можно производить заливку и подключение, что предполагает подведение кабеля к источнику питания. Рекомендуется применять при подключении трансформатор. Как правило, специалисты рекомендуют использовать станции для прогрева марок СПБ-40, СПБ-80.

Подключение может производиться по двум электрическим схемам, первая из которых называется «звезда», тогда как вторая – «треугольник». В последнем случае жилы в проводе разделяются на 3 равные части и провода каждой сопрягаются параллельно. Образованные наборы необходимо соединить в 3 узла и подсоединить к 3-м зажимам станции.

Обогрев бетона кабелем на 220 вольт: особенности

Чтобы раствор, залитый в опалубку, схватился как надо, используется КДБС – прогревающий кабель для бетона на 220 вольт. Это двужильный резистивный нагревательный кабель, дополненный соединительным проводом и разъемом для подключения к электросети.

Он эффективен в температурном диапазоне от +5*C до -30*C и может применяться не только при монолитных работах, но и для временного обогрева всей стройплощадки.

Прогрев бетона с помощью греющего кабеля имеет много преимуществ:

  1. Процесс бетонирования при низкой температуре ускоряется, а бетон не промерзает.
  2. Можно поддерживать высокие темпы строительных работ, снижая временные и трудозатраты.
  3. Это экономичное решение, не требующее существенных финансовых вложений.
  4. Монтаж обогревающего кабеля для бетона не требует применения специального оборудования, выполняется без технологической карты и может осуществляться непосредственно специалистами строительной фирмы.
  5. Для подключения линии не нужен понижающий трансформатор, так как прогрев бетона производится проводом 220 вольт.
  6. Максимальная температура нагрева кабеля составляет 60*C, что обеспечивает оптимальные условия для затвердевания бетона. Он не перегревается и не кипит, а значит, в нем не образуются так называемые «раковины» и пустоты, снижающие его прочность.
  7. Прогрев бетона на 220 в осуществляется с использованием греющих секций, которые гарантируют равномерное нагревание по всей площади залитой конструкции.
  8. Применение КДБС абсолютно безопасно, поскольку высокопрочное изоляционное покрытие надежно защищает стальную жилу от механических повреждений.

Способы прогрева конструкций из бетона

Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.

Трансформатором

Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.

Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.

Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:

  • ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
  • ВЕТ (предназначенный для работы напрямую от электрической сети);
  • ПТПЖ (токопроводящий с параллельными оцинкованными жилами).

Жилы проводов могут быть диаметром 1,2-3 мм.

Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:

  • полосовые;
  • струнные;
  • стержневые;
  • пластинчатые.

Инфракрасным излучением

Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.

Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.

Инфракрасный аппарат имеет следующие компоненты:

  • излучатель;
  • отражатель;
  • подвес либо держатель.

Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.

Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.

Прогрев бетона своими силами

Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.

Методом магнитной индукции

Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника. Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.

Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.

Греющей опалубкой

В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.

В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.

Тепляком

Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.

Проведение обработки бетона после прогрева

Многие строители задаются вопросом о том, можно ли производить манипуляции по резке или сверлению бетона после того, как он обретет прочность. Этот вопрос обусловлен тем, что на момент остановки прогрева конструкция еще не обретает марочную прочность. Ответить на этот вопрос можно положительно, но с некоторой оговоркой. Резать хоть и можно, но недопустимо производить ударные нагрузки. В качестве наиболее подходящего решения при этом выступает применение алмазного инструмента. Так, если использовать в работе на этом этапе алмазное бурение, то отверстия в бетоне обретают ровные края, а трещины не будут возникать. Более того, если пробурить тело бетона посредством алмазной коронки, то менять инструмент в момент преодоления арматуры не придется, что верно для железобетона.

Постобработка бетона

Вскоре после прогрева бетонных монолитных конструкций нельзя приступать к их обработке. Предварительно строительный материал должен затвердеть и достичь оптимальных показателей марочной прочности.

Ударные нагрузки также противопоказаны. Допускается резка. Для этого применяют оборудование, оснащенное алмазными насадками, после которых не образуются трещины. В целом прогрев бетона греющими проводами напоминает работу и устройство теплых полов.

Использование нихромовых кабелей для прогрева бетонной смеси запрещено правилами техники безопасности. Кроме того, такой подход обойдется заказчику в большие финансовые затраты.

Виды греющих проводов

Современный рынок предоставляет широкий спектр такой продукции, имеющей разные рабочие характеристики.

Кабель, прогревающий бетон, должен иметь хорошую изоляцию, иначе возможно короткое замыкание или пожар. Хороший изоляционный слой помогает предотвратить перегибы и переломы. Как правило, такие изделия имеют одну токопроводящую жилу, но встречаются и с двумя проводниками.

Виды провода для прогрева бетона и их особенности:

  • ПНСВ является самым доступным и известным видом. Имеет привлекательную стоимость, которая начинается от 1-го рубля за метр. Возможно многоразовое использование, но работать можно только с трансформатором.
  • Провод ПТПЖ схож по техническим характеристикам с ПНСВ, но он имеет две жилы.
  • КДБС — двухжильный в секциях. Дорогостоящий. Может использоваться без трансформатора. Очень просто укладывать и монтировать. Применяется разово.
  • ВЕТ — с двумя стальными жилами. Экономичен. С ним можно работать без трансформатора.

https://youtube.com/watch?v=ITujT-WErts

Кроме изделий, прогревающих бетонные конструкции, существуют серии греющих проводов, применяемых для других целей. Они могут быть резистивными или саморегулирующимися. К резистивным проводникам относятся наиболее простые, которые используются в конструкциях тёплых полов, а также для обогрева труб, диаметр которых до 40 мм. Большие трубы, обогрев кровли осуществляют саморегулирующим кабелем, который самостоятельно без датчиков регулирует обогрев, реагируя на изменение температуры.

Схема подключения, оборудование для подогрева

Подогрев залитого бетона, проводится только мощными подрядчиками на больших объектах. Метод дорого стоит, требует наличия работников высокой квалификации, специального оборудования. Трансформаторная подстанция обогрева обеспечивает питание греющей проводки пониженным напряжением, дает возможность использовать большой ток пониженного напряжения.

Например, популярная подстанция КТПТО с масляным трехфазным трансформатором ТМТО-80 обладает такими основными техническими характеристиками:

Характеристика Величина
Номинальная мощность, кВА 80
Напряжение питание питания, три фазы, В 380
Напряжения ступеней переключения стороны нагрузки (СН), В 55, 65, 75, 85, 95
Ток на СН режимов 55, 65, А 520
Ток на СН режимов 75, 85, 95 А 471

Дополнительно может автоматически или вручную регулировать прогрев бетона в интервале 0÷100°C. Остальные функции подстанции, не относящиеся к подогреву, сейчас рассматриваться не будут.

Нагревательные секции могут быть подключены к трансформатору по однофазной или трехфазной схеме звездой или треугольником. Трехфазные нагреватели делают нагрузку сети более равномерной.

Параллельным включением нужного количества секций набирается достаточная для обогрева необходимой площади мощность.

Методика прогрева железобетона

Главное преимущество этой технологии перед другими методиками прогрева – абсолютное отсутствие потерь тепла, так как тепловая энергия остается в окружающей ее бетонной массе. Затраты же на нагревание кабеля и передачу тепла в тело бетонной конструкции – минимальные по сравнению с другими обогревающими технологиями.

Следующий, несомненно, большой плюс – простота реализации этого способа. Достаточно после расчетов правильно подобрать греющий элемент, схему подключения и укладки, выбрать подходящее напряжение, и конечного результата можно добиться, не прибегая к услугам строителей и электриков.

Сама технология состоит из нескольких этапов, первый из которых – сооружение опалубки или формы соответствующей конструкции, в которую будет укладывать армокаркас, греющий провод и будет заливаться бетон, который перед подачей напряжения в схему обязательно должен уплотняться глубинным вибратором.


Заливка раствора в подготовленную форму

https://youtube.com/watch?v=Mi9bK_pcfcI

Некоторые особенности, которыми обладает ПНСВ или КДБС, использующиеся для прогрева бетонной массы, позволяют схеме более эффективно преобразовывать электроэнергию напряжения в тепловую, главное – правильно все рассчитать. Это тепло и греет бетон, ускоряя его схватывание и затвердевание.

Профессиональные строители знают и понимают разницу между греющим проводом и кабелем, а индивидуальным застройщикам будет полезно иметь об этом представление, что поможет использовать технологию правильно и более эффективно. Методика прогрева при помощи кабеля дороже по следующим причинам:

  1. Прогрев армированного бетона проводится при подключении схемы к пониженному напряжению через специальный понижающий трансформатор, чтобы не допустить при случайном повреждении изоляции утечки опасного напряжения в конструкцию через влажную металлическую арматуру.
  2. Греющий КДБС можно подключать к сети не менее 220в. Оптимально – 220в или 380в без понижения сетевого напряжения.

Подключить ПНСВ или КДБС проще в смысле организации рабочего процесса – соединения делаются через специальные муфты, а кабель при этом не нужно укорачивать или наращивать. Но греющий кабель дороже провода, поэтому в индивидуальном строительстве он используется на усмотрение хозяина. Еще один недостаток кабелей – их нельзя использовать повторно.


КДБС для прогрева бетона

Отличия проводов:

  1. Внешне провод от кабеля можно отличить по следующим признакам: у провода обычно одна жила, у кабеля – две или больше.
  2. У провода номинальные температурные пределы при нагреве бетона – ± 55°С.
  3. Максимальная сила тока – 16 А.
  4. Сечение – 0,6-3 мм, что позволяет гнуть провод в любом направлении и использовать сложные схемы укладки. Можно использовать специальный калькулятор расчета сечения провода.
  5. Расход провода на нагревание 1 м3 бетонного раствора – 50-55 м.

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

  1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
  2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).
  3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
  4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
  5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ. Использование сварочного аппарата в качестве ПТ

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Рекомендации по применению

Секции 40 КДБС экономически и технологически целесообразно использовать в таком типовых зонах:

  • заливка большого количества малогабаритных монолитных конструкций и элементов;
  • ответственные заливки, которые требуют равномерного прогрева арматурных решёток без закипания и выгорания;
  • изготовление колонн, стенок и т.д. без привлечение специализированных бригад по монолиту;
  • использование вибратора;
  • подача бетонной смеси из миксера;
  • срочные масштабные работы, при которых невозможно регулировать мощность прогрева;
  • потребность в большом количестве обогревательных станций одновременно.

С этим читают

  • Сечение кабеля по току
  • Прогрев бетона зимой: цели, распространенные способы и заливка без прогрева
  • Использование провода пвс согласно характеристикам и расшифровке
  • Провода пугнп и пунп: характеристики, отличие, запрет применения
  • Сечение провода для домашней проводки: как правильно произвести расчет
  • Технические параметры и сферы применения термостойкого провода ркгм
  • Какой кабель выбрать для прокладки на улице (по воздуху и в земле)
  • Провод пв-1: описание и характеристики
  • Какой провод лучше: одножильный или многожильный
  • Схема разводки и монтаж электропроводки на кухне

Основы технологии укладки и монтажа

После приобретения необходимого нагревательного материала, начинается изготовление системы подогрева:

  • Покупная бухта или бобина нарезается на нагревательные секции, длины которых определены ТУ, в необходимом количестве. Допускается изготовление секции из отрезков, обеспечив надежный контакт соединения;
  • Концы зачищаются на 4 см, к ним присоединяются «холодные концы» — отрезки алюминиевого изолированного проводника достаточной, для подключения к трансформатору, длины. Надежное изолированное соединение должно располагаться внутри обогреваемого объема;
  • Нагревательные секции размещаются в опалубке. Принимаются меры для фиксации правильного расположения, отсутствия провисаний, ухода за границы будущего монолита. Если применяется арматура, можно приматываться к ней; Не допускается пересечение, касание участков провода в объеме опалубки. Расстояние между проводами не менее 15 см.
  • Рекомендуется, улучшая равномерность распределения тепла, обмотать провод тонкой фольгой из металла толщиной 0,2÷0,5 мм;
  • Все размеченные «Холодные концы» после укладки должны находиться у одного края;
  • Подавать напряжение на ПНСВ, не укрытое раствором полностью, категорически запрещено;
  • Перед подключением к трансформаторной подстанции мегомметром проверить отсутствие нарушения целостности изоляции после монтажа.
  • Во время прогрева бетона на строительных площадках, обеспечивая требования электробезопасности, нужно принимать меры по ограждению опасного участка, ограничению пребывания на нем посторонних лиц.

    После полного высыхания использование подогрева полов или стен не представляет опасности.

    Обзор методик

    Для обеспечения правильного отвердевания бетона нужно, чтобы весь входящий в состав раствора цемент прореагировал с водой. Этот процесс называется гидратацией, и нарушается он в том случае, если вся влага или ее часть превращается в лед.

    Чтобы избежать этого, используют различные методы:

    • Во-первых, при небольшом объеме работ можно добавить в состав раствора компоненты, предотвращающие замерзание. Минусом данной методики является неспособность подобных присадок противостоять сильным морозам, а также удорожание стоимости работ.
    • Во-вторых, при кратковременном похолодании можно просто обеспечить качественную теплоизоляцию залитого фундамента или другой несущей конструкции. При этом используется опалубка, изготовленная из материалов с низкой теплопроводностью, а сверху бетон накрывается многослойным полиэтиленом или рубероидом.

    Обратите внимание! Разновидностью данного метода является так называемый «горячий термос» — перед заливкой в опалубку бетон нагревается до 60-700С, после чего тщательно изолируется.

    • Для активного прогрева часто используется электродный метод. При этом проводники либо погружаются в толщу раствора, либо располагаются на его поверхности. Электрическое поле, формирующееся между токопроводящими пластинами или стержнями, отдает часть энергии бетону, поддерживая его температуру на высоком уровне.
    • Однако наиболее эффективной и практичной методикой является использование специальных нагревательных кабелей. Они закладываются в толщу бетона, после чего подключаются к специальному трансформатору и нагревают материал. Цена проводников относительно невелика, потому данный метод можно рекомендовать и для больших объемов.

    Заливать бетон зимой можно только при условии прогрева

    Как показывает практика, наиболее действенным является комбинирование методов пассивного теплосбережения и активного прогрева бетона. Ниже мы рассмотрим детали этого процесса максимально подробно.

    Рекомендации специалиста

    расчет прогрева бетона проводом пнсв

    Прогрев бетона проводом ПНСВ, схема укладки которого есть в статье, может быть произведен методом первоначальной его навивки на стальной каркас, при этом необходимо обеспечить отсутствие натяжения. Можно его просто проложить между элементами металлокаркаса. Следует помнить, что провод не должен касаться поверхности опалубки, выступать из тела бетона после заливки он тоже не должен.

    Нагревательный провод можно монтировать только после того, как была произведена закладка армирующего каркаса, не стоит начинать проведение данных работ и до того момента, пока закладные элементы не окажутся в пространстве ограждающей конструкции. Сварочные работы тоже должны быть завершены к этому моменту. Прогрев бетона проводом ПНСВ, схема укладки которого показана на рисунке, не должна продолжаться после набора прочности раствором в пределах 50%.

    Тепло, которое исходит от жилы, должно оказаться способно разогреть раствор до 40–800 0С. Период, пока смесь полностью не наберет прочность, будет зависеть от особенностей объекта и, как правило, занимает до трех суток. Прогревочная станция должна функционировать по повторно-кратковременному или длительному принципу. Шаг между проводами не должен оказаться больше 15 мм.

    Расчет прогрева бетона проводом ПНСВ представлен в статье, но его соблюдение еще не дает полного успеха. Ведь важно еще учесть технологию монтажа, которая предполагает исключение соприкосновения провода или его пересечения. Для того чтобы была возможность контролировать температурный режим в заливаемых раствором конструкциях, необходимо сделать специальные скважины. Не следует начинать процесс прогрева до того момента, пока раствор полностью не будет уложен, так как это противоречит соображениям безопасности, кроме того, может повредить провод. Предпочтительнее доверить проведение такого рода работ специалистам, так как монтаж кабеля сопровождается определенными сложностями и требует наличия у мастера навыков в ведении подобных манипуляций.

    Особенности проведения прогрева

    время прогрева бетона проводом пнсв

    Пред тем как вы начнете, необходимо знать время прогрева бетона проводом ПНСВ.

    В течение первого периода раствор будет разогреваться, при этом недопустимо увеличивать температуру больше чем на 10 0С за два часа. Второй период должен сопровождаться повышением температуры не более чем на 80 0С. На заключительном этапе производится остывание. При этом тоже не следует торопиться, а понижение не должно оказаться больше 5 0С в течение часа.

    Прогрев бетона проводом ПНСВ, схема укладки которого описана здесь, не сильно разнится с технологией монтажа системы «теплый пол». Кроме того, этот кабель может быть задействован при достижении таких целей. Однако при этом систему придется немного доработать, соорудив ТЭН из нитей проводов, тогда как сверху система должна быть защищена изоляцией.

    Ссылка на основную публикацию
