ГОСТ 22483—2021
(IEC 60228:2004)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЖИЛЫ ТОКОПРОВОДЯЩИЕ ДЛЯ КАБЕЛЕЙ, ПРОВОДОВ И ШНУРОВ
Conductors for cables, wires and cords
Дата введения — 2021—09—01
-
1 Область применения
Настоящий стандарт распространяется на однолроволочные и многопроволочные жилы из меди, алюминия и алюминиевого сплава, предназначенные для кабельных изделий стационарной прокладки, проводов самонесущих изолированных и защищенных для воздушных линий электропередачи, а также гибкие жилы.
Настоящий стандарт устанавливает номинальные сечения до 2500 мм2 включительно токопроводящих жил (далее — жилы) электрических кабелей, проводов и шнуров широкого диапазона типов. В настоящем стандарте приведены также требования в части числа и диаметра проволок и значений электрического сопротивления.
Настоящий стандарт не распространяется на жилы кабелей связи, радиочастотных кабелей, неизолированных и обмоточных проводов.
Применение настоящего стандарта для специальных типов кабелей и проводов (на рабочую температуру 120 °C и выше, особо гибкие, малоиндуктивные. импульсные, зажигания, грузонесущие, геофизические, судовые герметизированные, сигнализации и блокировки и др. узкоцелевого назначения) устанавливают в стандартах или технических условиях на зти типы кабелей и проводов.
Если не указано иное в особом пункте договора, настоящий стандарт распространяется на жилы готовых кабельных изделий, а не на отдельные жилы или жилы, поставляемые по кооперации для изготовления кабельных изделий.
- 8 настоящий стандарт включены справочные приложения, в которых приведена дополнительная информация в части поправочных температурных коэффициентов, используемых при измерении электрического сопротивления (см. приложение В), и предельных размеров круглых жил (см. приложение С).
-
2 Термины и определения
8 настоящем стандарте применены следующие термины с соответствующими определениями:
- 2.1 металлическое покрытие (metal-coated): Поверхностный слой соответствующего металла, такого как олово или сплав на основе олова.
- 2.2 номинальное сечение (nominal cross-sectional area): Значение, идентифицирующее определенный размер жилы, но не подлежащее проверке непосредственным измерением.
- 2.3 проволока: Металлический элемент кабельного изделия постоянного сечения, изготовленный волочением.
Примечание — Для каждого конкретного размера жилы установлено требование по максимальному значению электрического сопротивления. Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.
Издание официальное
-
3 Классификация
Жилы подразделяют на шесть классов (1—6):
- • класс 1 — однопроволочные и многопроволочные (для больших сечений) жилы;
- • класс 2 — многопроволочные жилы;
- • класс 3 — многопроволочные гибкие жилы с гибкостью более, чем гибкость жил класса 2;
- • класс 4 — многопроволочные гибкие жилы с гибкостью более, чем гибкость жил класса 3;
- — класс 5 — гибкие жилы;
- • класс в — гибкие жилы с гибкостью более, чем гибкость жил класса 5.
Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их допускается также ис-пользовать для кабельных изделий стационарной прокладки.
-
4 Материалы
- 4.1 Введение
Жилы должны состоять из одного из следующих материалов:
- • отожженной меди с металлическим покрытием или без него;
- — алюминия или алюминиевого сплава.
- 4.2 Однопроволочные алюминиевые жилы
Однопроволочные круглые и фасонные алюминиевые жилы должны быть изготовлены из алюминия, который обеспечивает прочность при разрыве готовой жилы в пределах, указанных в таблице 1.
Таблица 1 — Прочность при разрыве готовой жилы
| Номинальное сечение, мм2 | Прочность при разрыве. Н/ны2 |
| 10и 16 | 110—165 |
| 25 и 35 | 60—130 |
| 50 | 60—110 |
| 70 и более | 60—90 |
| Примечание — Приведенные значения не распространяются на жилы из алюминиевого сплава. |
- 4.3 Многопроволочные алюминиевые жилы
Многопроволочные круглые и фасонные алюминиевые жилы должны быть изготовлены из алюминия. который обеспечивает прочность при разрыве отдельных проволок в пределах, указанных в таблице 2.
Таблица 2 — Прочность при разрыве отдельных проволок
| Номинальное сечение, мм2 | Прочность при разрыве. Н/мм2 |
| 10 | До 200 еключ. |
| 16 и более | 125—205 |
Примечания
|
-
5 Однопроволочные и многопроволочные жилы
Жилы не должны иметь заусенцев, режущих кромок и выпучивания отдельных проволок.
- 5.1 Однопроеолочные и многопроволочные (для больших сечений) жилы (класс 1)
5.1.1 Конструкция
- a) Для однопроволочных и многопроволочных (для больших сечений) жил (класс 1) используют один из материалов, приведенных в разделе 4.
- b) Однопроеолочные медные жилы должны быть круглыми. Допускается для многожильных кабелей и проводов применение фасонных однопроволочных медных жил сечением 25—50 мм2.
Примечание — Однопроеолочные медные жилы номинальным сечением не менее 70 мм2 предназначены для специальных типов кабелей, например с минеральной изоляцией, но не для кабелей общего применения.
- c) Однопроеолочные жилы из алюминия и алюминиевого сплава с номинальным сечением до 35 мм2 включительно должны быть круглыми. Жилы большего сечения должны быть круглыми для одножильных кабелей и проводов и могут быть круглыми или фасонными для многожильных кабелей и проводов.
Допускается для многожильных кабелей и проводов применение фасонных однопроео-лочных жил из алюминия и алюминиевого сплава сечением 25 и 35 мм2.
- 5.1.2 Электрическое сопротивление
Электрическое сопротивление жилы при температуре 20 *С. определенное в соответствии с разделом 7, должно быть не более значения, указанного в таблице 3.
Таблица 3 — Однопроеолочные и многопроволочные (для больших сечений) жилы класса 1 для одяожигъ-ных и многожильных кабелей и проводов
| Номинальное сечение, мм2 | Минимальное число л р ое о ло К Ж1/Л ы | Электрическое сопротивление 1 хм жилы при температуре 20 *С. Ом. не более | |||
| Си | At | Круглые жилы из отожженной меди | Круглые или фасонные жилы из алюминия или алюминиевого сплава* | ||
| без покрытий | с металлическим покрытием | ||||
| 0.03 | 1 | — | 588.0 | 617,3 | — |
| 0.05 | 1 | — | 347.9 | 365.3 | — |
| 0.08 | 1 | — | 225.3 | 238.8 | — |
| 0.12 | 1 | — | 130.8 | 138.6 | — |
| 0.20 | 1 | — | 88.8 | 90,4 | — |
| 0.35 | 1 | — | 50.7 | 51,8 | — |
| 0.50 | 1 | — | 36.0 | 36.7 | — |
| 0.75 | 1 | — | 24,5 | 24.8 | — |
| 1.0 | 1 | — | 18.1 | 18.2 | — |
| 1.5 | 1 | 1 | 12.1 | 12.2 | 18,1а |
| 2.5 | 1 | 1 | 7.41 | 7.56 | 12.1* |
| 4 | 1 | 1 | 4.61 | 4.70 | 7,41“ |
| 6 | 1 | 1 | 3.08 | 3.11 | 5.11я |
| 10 | 1 | 1 | 1,83 | 1.84 | 3.08я |
| 16 | 1 | 1 | 1.15 | 1.16 | 1.91я |
| 25 | 1 | 1 | 0.727 | — | 1.20я |
Окончание таблицы 3
| Номинальное сечение, мы2 | ЛЛсжим ель но о число проволок жилы | Электрическое сопротивление 1 км жилы лри температуре 20 *С. Ом. не более | |||
| Си | AI | Круглые жилы из отожженной меди | Круглые или фасонные жилы из алюминии или алюминиевого сллам^ | ||
| без покрытия | с металлическим покрытием | ||||
| 35 | 1 | 1 | 0.524 | — | 0.868а |
| 50 | 1 | 1 | 0.387 | — | 0.641 |
| 70 | 1 | 1 | 0.268ь | — | 0.443 |
| 95 | 1 | 1 | 0.193° | — | 0.320й |
| 120 | 1 | 1 | 0.153° | — | 0.253й |
| 150 | 1 | 1 | 0,124° | — | 0.206й |
| 185 | 1 или 35 | 1 | 0.101ь | — | 0.164й |
| 240 | 1 или 35 | 1 | 0.0775° | — | 0.125й |
| 300 | 1 или 35 | 1 | 0,0620° | — | 0.100й |
| 400 | 1 или 35 | 1 или 35 | 0.0465й | — | 0.0778 |
| 500 | 35 | 1 или 35 | 0,0366 | — | 0.0605 |
| 625, 630 | 59 | 1 или 59 | 0,0283 | — | 0.0469 |
| 800 | 59 | 1 или 59 | 0,0221 | — | 0.0367 |
| 1000 | 59 | 1 или 59 | 0,0176 | — | 0.0291 |
| 1200 | — | 1 | — | — | 0.0247 |
а Алюминиевые жилы с номинальным сечением до 35 мм2 включительно только круглые; см. 5.1.1. перечисление с).
ь См. примечание к 5.1.1. перечисление Ь).
е См. примечание к 5.1.2.
d Для одножильных кабелей могут быть объединены четыре секторные части жилы для образования круглой жилы. Максимальное электрическое сопротивление образованной жилы должно быть равно 25 % значения для каждой из четырех секторных частей жилы.
Примечание — Для однопроволочных жил из алюминиевого сплава, имеющих то же номинальное сечение. что и алюминиевые жилы, значение электрического сопротивления, указанное в таблице 3. должно быть умножено на коэффициент 1.162, если иное не установлено в договоре между изготовителем и заказчиком.
- 5.2 Многопроволочные круглые неуплотненные жилы (класс 2)
5.2.1 Конструкция
- a) Для многопроволочных круглых неуплотненных жил (класс 2) используют один из материалов, приведенных в разделе 4.
- b) Номинальное сечение многопроволочных жил из алюминия или алюминиевого сплава силовых кабелей должно быть не менее 10 мм2.
- c) Все проволоки каждой жилы должны иметь один и тот же номинальный диаметр.
- d) Число проволок каждой жилы должно быть не менее числа проволок, указанного в таблице 4.
Таблица 4 — Многолроволочные жилы класса 2 для одножильных и многожильных кабелей и проводов
| Номинальное сечение, ммг | Минимальное число проволок жилы | Электрическое сопротивление 1 им жилы при температуре 20 ‘С. Ом. не более | |||||||
| крутой | крутой уплотненной | фасонной | Жила и» отожженной меди | Жила из алюминия или алюминиевого сплава* | |||||
| Си | AI | Си | Ai | Си | AI | Проволока без покрытия | Проаоложа с металлическим покрытием | ||
| 0.5 | 7 | — | — | — | — | — | 36.0 | 36.7 | — |
| 0.75 | 7 | — | — | — | — | — | 24.5 | 24.8 | — |
| 1.0 | 7 | — | — | — | — | — | 18.1 | 18,2 | — |
| 1.5 | 7 | 7 | 6 | — | — | — | 12.1 | 12.2 | 227 |
| 2.5 | 7 | 7 | 6 | — | — | — | 7.41 | 7,56 | 724 |
| 4 | 7 | 7 | 6 | — | — | — | 4.61 | 4.70 | 7.41 |
| 6 | 7 | 7 | 6 | — | — | — | 3.08 | 3.11 | 5.11 |
| 10 | 7 | 7 | 6 | 6 | — | — | 1.83 | 1,84 | 3.08 |
| 16 | 7 | 7 | 6 | 6 | — | — | 1.15 | 1.16 | 1.91 |
| 25 | 7 | 7 | 6 | 6 | 6 | 6 | 0.727 | 0.734 | 120 |
| 35 | 7 | 7 | 6 | 6 | 6 | 6 | 0.524 | 0.529 | 0,868 |
| 50 | 19 | 19 | 6 | 6 | 6 | 6 | 0.387 | 0.391 | 0.641 |
| 70 | 19 | 19 | 12 | 12 | 12 | 12 | 0268 | 0270 | 0.443 |
| 95 | 19 | 19 | 15 | 15 | 15 | 15 | 0.193 | 0.195 | 0.320 |
| 120 | 37 | 37 | 18 | 15 | 18 | 15 | 0.153 | 0.154 | 0.253 |
| 150 | 37 | 37 | 18 | 15 | 18 | 15 | 0.124 | 0.126 | 0.206 |
| 185 | 37 | 37 | 30 | 30 | 30 | 30 | 0,0991 | 0.100 | 0,164 |
| 240 | 37 | 37 | 34 | 30 | 34 | 30 | 0.0754 | 0.0762 | 0,125 |
| 300 | 61 | 61 | 34 | 30 | 34 | 30 | 0.0601 | 0.0607 | 0.100 |
| 400 | 61 | 61 | 53 | 53 | 53 | 53 | 0.0470 | 0.0475 | 0.0778 |
| 500 | 61 | 61 | 53 | 53 | 53 | 53 | 0.0366 | 0.0369 | 0.0605 |
| 625. 630 | 91 | 91 | 53 | 53 | 53 | 53 | 0.0283 | 0.0286 | 0.0469 |
| 800 | 91 | 91 | 53 | 53 | — | — | 0.0221 | 0.0224 | 0.0367 |
| 1000 | 91 | 91 | 53 | 53 | — | — | 0,0176 | 0,0177 | 0.0291 |
| 1200 | Ь | 0.0151 | 0.0151 | 0,0247 | |||||
| 1400е | b | 0.0129 | 0.0129 | 0.0212 | |||||
| 1600 | b | 0.0113 | 0,0113 | 0.0186 | |||||
| 1800’ | b | 0,0101 | 0.0101 | 0.0165 | |||||
| 2000 | ь | 0.0090 | 0.0090 | 0.0149 | |||||
| 2500 | ь | 0.0072 | 0.0072 | 0.0127 |
а Эти сечения не являются предпочтительными. Для специального применения допускаются другие непред-лочтитвльтше сечения жил. но на них действие настоящего стандарта не распространяется.
ь Минимальное число проволок для этих сечений не нормировано. Жилы этих сечений могут быть сформированы из четьфвх, пяти или шести одинаковых секторов.
с Для многопроеолочных жил из алюминиевого сплава, имеющих то же номинальное сечение, что и алюминиевые жилы, значение электрического сопротивления должно быть согласовано между изготовителем и заказчиком, если оно не установлено в стандартах или технических условиях на кабельные изделия.
- 5.2.2 Электрическое сопротивление
Электрическое сопротивление жилы при температуре 20 °C, определенное в соответствии с раз* делом 7. должно быть не более значения, указанного в таблице 4.
- 5.3 Многопроволочные круглые уплотненные жилы и многопроволочные фасонные жилы (класс 2)
5.3.1 Конструкция
- a) Для многопроволочных круглых уплотненных жил и многопроволочных фасонных жил (класс 2) используют один из материалов, приведенных в разделе 4. Номинальное сечение многолроволочных круглых уплотненных жил из алюминия или алюминиевого сплава должно быть не менее 10 мм2. Номинальное сечение многопроволочных фасонных жил из меди, алюминия или алюминиевого сплава должно быть не менее 25 мм2.
- b) Соотношение между значениями диаметров двух различных проволок одной жилы должно быть не более двух.
- c) Число проволок каждой жилы должно быть не менее числа проволок, указанного в таблице 4.
Примечание — Это требование распространяется на жилы, изготовленные из круглых проволок до уплотнения, и не распространяется на жилы, скрученные из предварительно профилированных проволок.
- d) В уплотненных жилах допускается обрыв или пропуск проволок при соответствии электрического сопротивления жил требованиям настоящего стандарта.
- 5.3.2 Электрическое сопротивление
Электрическое сопротивление жилы при температуре 20 °C. определенное в соответствии с разделом 7. должно быть не более значения, указанного в таблице 4.
-
6 Гибкие жилы (классы 3—6)
- 6.1 Конструкция
- a) Гибкие жилы (классы 3—6) должны быть из отожженной меди с металлическим покрытием или без него, из алюминия для класса 3. жилы классов 3, 4 и 5 допускается изготавливать из алюминиевого сплава1*.
- b) Все проволоки каждой жилы должны иметь один и тот же номинальный диаметр.
- c) Диаметр проволок жилы должен быть не более значения, указанного в таблицах 5—8.
- d) Допускается обрыв или пропуск проволок в жилах при соответствии электричес-кого сопротивления жил требованиям настоящего стандарта.
- e) Жилы не должны иметь заусенцев, режущих кромок и выпучивания отдельных про-волок.
- 6.2 Электрическое сопротивление
Электрическое сопротивление жилы при температуре 20 ’С. определенное в соответствии с разделом 7. должно быть не более значения, указанного в таблицах 5—8.
Электрическое сопротивление многожильных кабельных изделий с жилами классов 4—6, скрученных с кратностью шагов менее 10 диаметров по скрутке, должно быть указано в стандартах или технических условиях на кабельные изделия.
В Российской Федерации действует ГОСТ Р 58019—2017 «Катанка из алюминиевых сплавов марок 8176 и 8030. Технические условия».
Т а 6 л ица 5 — Многопроволочные круглые жилы класса 3 для одножильных и многожильных кабелей и проводов
| Номинальное сечение, имг | Дилметр пределов жилы, мм.не более | Электрическое сопротивление 1 км милы при температуре 20 ‘С. Ом. не более | ||
| Жила из отожженной меди | Жила из алюминия ели елюмемееедео сллвоа* | |||
| Проволока без покрытия | Лроделева с металл eve сеем ложрытдем | |||
| 0.50 | 0,33 | 39.6 | 40,7 | — |
| 0.75 | 0,38 | 25,5 | 26,0 | — |
| 1,0 | 0,43 | 21.8 | 22,3 | — |
| 1,5 | 0,53 | 14.0 | 14,3 | 23,4 |
| 2.5 | 0.69 | 7.49 | 7.63 | 12.5 |
| 4 | 0,87 | 4.79 | 4.88 | 8,00 |
| 6 | 0,65 | 3.11 | 3,17 | 5,20 |
| 10 | 0,82 | 1.99 | 2.03 | 3,33 |
| 16 | 0,65 | 1.21 | 1.24 | 2,02 |
| 25 | 0,82 | 0,809 | 0.824 | 1,35 |
| 35 | 0,69 | 0,551 | 0.562 | 0.921 |
| 50 | 0,69 | 0,394 | 0.402 | 0,658 |
| 70 | 0,69 | 0,277 | 0.283 | 0.470 |
| 95 | 0.82 | 0.203 | 0.207 | 0.338 |
| 120 | 0,79 | 0,158 | 0.161 | 0,264 |
| 150 | 0,87 | 0,130 | 0.132 | 0,211 |
| 185 | 0,87 | 0,105 | 0.107 | 0.175 |
| 240 | 0,87 | 0.0798 | 0,0814 | 0.134 |
| 300 | 0,87 | 0.0654 | 0,0666 | 0.109 |
| 400 | 0,87 | 0.0499 | 0,0509 | 0,0835 |
| 500 | 0.87 | 0.0393 | 0,0401 | 0,0657 |
9 Для многопроволочных жил из алюминиевого сплава, имеющих то же номинальное сечение, что и алюминиевые жилы, значение электрического сопротивления должно быть согласовано между изготовителем и заказчиком, если оно не установлено в стандартах или технических условиях на кабельные изделия.
Та 6лица 6 — Многопроеолочные круглые жилы класса 4 для одножильных и многожильных кабелей, проводов и шнуров
| Номинальное сечение, мм2 | Диаметр лроеолоя жилы, мм. не более | Электрическое сопротивление 1 км жилы при температуре 20 *С. Ом. не более | ||
| Жила из отожженной меди | Жила из от ожжен ко го ялАОмс/кс/ееого сплаеа* | |||
| Проволока без покрытия | Проволока с и от олли веским покрытием | |||
| 0.05 | 0,11 | 366.6 | 383,7 | — |
| 0.08 | 0.13 | 247.5 | 254.6 | — |
| 0,12 | 0,16 | 165.3 | 170,3 | — |
| 0.20 | 0.21 | 89.1 | 91.7 | — |
| 0.35 | 0,27 | 57.0 | 58,7 | — |
| 0.50 | 0.31 | 40.5 | 41.7 | — |
| 0,75 | 0.31 | 25.2 | 25.9 | — |
| 1,0 | 0.31 | 19.8 | 20.4 | 32,9 |
| 1.5 | 0.41 | 13,2 | 13.6 | 21.9 |
| 2,5 | 0.43 | 8.05 | 8.20 | 13.4 |
| 4 | 0.53 | 4.89 | 4.99 | 8.11 |
| 6 | 0.53 | 3.28 | 3,35 | 5.44 |
| 10 | 0.53 | 2.00 | 2.04 | 3.32 |
| 16 | 0.53 | 1.21 | 1.24 | 2,01 |
| 25 | 0.53 | 0.776 | 0.792 | 1.29 |
| 35 | 0.59 | 0.547 | 0.558 | 0.908 |
| 50 | 0.59 | 0.393 | 0.401 | 0.652 |
| 70 | 0.59 | 0,281 | 0.286 | 0.466 |
| 95 | 0.59 | 0.201 | 0,205 | 0,333 |
| 120 | 0.69 | 0.162 | 0,165 | 0.269 |
| 150 | 0.69 | 0.129 | 0,132 | 0.214 |
| 185 | 0.69 | 0.104 | 0,106 | 0,173 |
| 240 | 0.69 | 0.0808 | 0.0824 | 0,134 |
| 300 | 0.69 | 0.0649 | 0.0661 | 0.108 |
| 400 | 0.69 | 0.0484 | 0.0493 | 0,0803 |
| * Требование не распространяется на шнуры. |
Таблица 7 — Гибкие круглые жилы класса 5 для одножильных и иновожильных кабелей, проводов и шнуров
| Номинальное сечение, мм2 | Диаметр проволок жилы. мм.не более | Электрическое сопротивление 1 км жилы при температуре 20 *С. Ом. не более | ||
| Жил» из отожжвнлои меди | Жила из отожженного алюииниеоого сплава* | |||
| Проволока без покрытия | Промлока с металлическим покрытием | |||
| 0.03 | 0,09 | 572.7 | 599,5 | — |
| 0.05 | 0.09 | 400.9 | 419.6 | — |
| 0.08 | 0.11 | 256.6 | 268.6 | — |
| 0.12 | 0.11 | 171,0 | 179.0 | — |
| 0.20 | 0.13 | 108.3 | 113.4 | — |
| 0.35 | 0,16 | 58.3 | 60.0 | — |
| 0.50 | 0.21 | 39.0 | 40.1 | — |
| 0.75 | 0.21 | 26.0 | 26.7 | — |
| 1.0 | 0.21 | 19.5 | 20.0 | 3Z4 |
| 1.5 | 0,26 | 13,3 | 13.7 | 2Z1 |
| 2.5 | 0.26 | 7.98 | 8.21 | 13.2 |
| 4 | 0,31 | 4,95 | 5.09 | 8.21 |
| 6 | 0.31 | 3.30 | 3.39 | 5.48 |
| 10 | 0.41 | 1.91 | 1.95 | 3.17 |
| 16 | 0.41 | 1.21 | 1.24 | 2.01 |
| 25 | 0.41 | 0.780 | 0.795 | 1.29 |
| 35 | 0.41 | 0.554 | 0.565 | 0,919 |
| 50 | 0.41 | 0.386 | 0.393 | 0.640 |
| 70 | 0,51 | 0.272 | 0,277 | 0.451 |
| 95 | 0.51 | 0.206 | 0.210 | 0,342 |
| 120 | 0.51 | 0.161 | 0,164 | 0,267 |
| 150 | 0.51 | 0.129 | 0.132 | 0,214 |
| 185 | 0,51 | 0.106 | 0.108 | 0.176 |
| 240 | 0.51 | 0.0801 | 0.0817 | 0,133 |
| 300 | 0.51 | 0.0641 | 0.0654 | 0,106 |
| 400 | 0.51 | 0.0486 | 0.04% | 0.0806 |
| 500 | 0.61 | 0.0384 | 0.0391 | 0,0637 |
| 625, 630 | 0,61 | 0,0287 | 0.0292 | 0.0476 |
| а Требование не распространяется на шнуры. |
Таблица 8 — Гибкие круглые медные жилы класса 6 для одножильных и многожильных кабелей, проводов и шнуров
| Номинальное сечение, мм3 | Диаметр прополок жилы, мм. не более | Электрическое сопротивление 1 км жилы при температуре 20 *С. Ом. не более | |
| Проеолока беа покрытия | Проволока с металлическим локрмтиеы | ||
| 0.03 | 0.06 | 669.8 | 671.5 |
| 0.05 | 0.06 | 396.9 | 397.9 |
| 0.08 | 0.06 | 267.9 | 268.6 |
| 0.12 | 0.09 | 174.4 | 174.8 |
| 0.20 | 0.11 | 113.1 | 113.4 |
| 0.35 | 0.11 | 59.5 | 59.6 |
| 0.50 | 0,16 | 39,0 | 40,1 |
| 0.75 | 0.16 | 26,0 | 26,7 |
| 1.0 | 0.16 | 19,5 | 20,0 |
| 1.5 | 0,16 | 13,3 | 13.7 |
| 2.5 | 0.16 | 7.98 | 8,21 |
| 4 | 0,16 | 4.95 | 5.09 |
| 6 | 0.21 | 3.30 | 3.39 |
| 10 | 0.21 | 1.91 | 1.95 |
| 16 | 0.21 | 1.21 | 1.24 |
| 25 | 0.21 | 0.780 | 0.795 |
| 95 | 0.31 | 0.206 | 0.210 |
| 120 | 0.31 | 0,161 | 0.164 |
| 150 | 0.31 | 0.129 | 0.132 |
| 165 | 0.41 | 0.106 | 0.108 |
| 240 | 0.41 | 0,0801 | 0,0817 |
| 300 | 0.41 | 0,0641 | 0.0654 |
Введение
Настоящий стандарт является прямым применением международного стандарта МЭК 60601-2-9—96 «Изделия медицинские электрические. Часть 2-9. Частные требования безопасности к дозиметрам для лучевой терапии, электрически соединенным с детекторами излучения, находящимися в контакте с пациентом», подготовленного подкомитетом 62 С «Аппараты для лучевой терапии, дозиметрии и ядерной медицины» технического комитета МЭК 62 «Изделия медицинские электрические».
Требования настоящего стандарта изменяют, дополняют или заменяют аналогичные требования общего стандарта ГОСТ 30324.0, имеют преимущество перед требованиями общего стандарта и являются обязательными. После требований в настоящем стандарте приведены соответствующие методики испытаний.
Для изменения требований общего стандарта применяются следующие слова:
— слово «замена» означает, что пункт общего стандарта заменяется полностью текстом настоящего стандарта;
— слово «дополнение» означает, что текст настоящего стандарта является дополнительным к тексту общего стандарта;
— слово «изменение» означает, что текст пункта общего стандарта изменяется текстом настоящего стандарта.
В настоящем стандарте выделены:
— методы испытаний — курсивом;
— термины, определяемые в пункте 2 общего и настоящего стандартов, в ГОСТ IEC 60601-1-1-2011, в публикациях МЭК 60731 и МЭК 60788, — прописными буквами.
Нумерация разделов, пунктов и подпунктов настоящего стандарта соответствует нумерации разделов, пунктов и подпунктов общего стандарта. Разделы, пункты, подпункты и рисунки, которые введены дополнительно по отношению к общему стандарту, нумеруют со 101. Дополнительные приложения обозначают буквами АА, ВВ, а дополнительные параграфы — аа), вв).
ДОЗИМЕТРЫ, предназначенные для использования в ЛУЧЕВОЙ ТЕРАПИИ, с ДЕТЕКТОРАМИ ИЗЛУЧЕНИЯ, электрически связанными с прибором, могут представлять опасность для ПАЦИЕНТА, если ДЕТЕКТОР ИЗЛУЧЕНИЯ предназначен для использования путем физического контакта с ПАЦИЕНТОМ, а конструкция ДОЗИМЕТРА не отвечает требованиям стандартов по защите от опасностей поражения электрическим током и механических опасностей.
а) Большинство ДОЗИМЕТРОВ, используемых в ЛУЧЕВОЙ ТЕРАПИИ, не предназначены для физического контакта с ПАЦИЕНТОМ, они должны отвечать обычным требованиям безопасности электронно-измерительных приборов, изложенным в ГОСТ 12.2.091.
в) Если БЛОК ДЕТЕКТОРА в ДОЗИМЕТРЕ предназначен для физического контакта с ПАЦИЕНТОМ во время ЛУЧЕВОЙ ТЕРАПИИ, то применяют более жесткие требования настоящего частного стандарта к электрической безопасности, прочности и дезинфекции.
c) Конструкция ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ соответствует требованиям ГОСТ 30324.0 в отношении допустимых ТОКОВ УТЕЧКИ НА ПАЦИЕНТА, т. к. она электрически связана с ДЕТЕКТОРОМ ИЗЛУЧЕНИЯ.
d) Если БЛОК ДЕТЕКТОРА и ИЗМЕРИТЕЛЬНАЯ СИСТЕМА дозиметра поставляются по отдельности или они могут быть разъединены, необходимо сообщить пользователю, какое соединение блока детектора и измерительной системы соответствует требованиям настоящего частного стандарта для использования путем физического контакта с пациентом.
Возможно, например, что БЛОК ДЕТЕКТОРА, соединенный с неподходящей ИЗМЕРИТЕЛЬНОЙ СИСТЕМОЙ (даже если каждый из них в отдельности удовлетворяет всем требованиям при подключении к соответствующему изделию), непреднамеренно окажется включенным так, что его ДОСТУПНЫЕ ПРОВОДЯЩИЕ ЧАСТИ будут находиться под высоким напряжением; такое сочетание может вызвать угрозу безопасности из-за высокой вероятности заземления высокого напряжения через тело ПАЦИЕНТА, а также получения неправильных показаний.
Настоящий частный стандарт устанавливает требования, которые должны выполнять ИЗГОТОВИТЕЛИ, относительно конструкции ДОЗИМЕТРОВ, предназначенных для использования в ЛУЧЕВОЙ ТЕРАПИИ при прямом контакте с ПАЦИЕНТОМ.
Сечение жил однопроволочного и многопроволочного кабеля
Сразу стоит отметить, что сечение токопроводящих жил — это справочная величина, потому что главной характеристикой является сопротивление 1 км кабеля или провода.
Пункт 1.2 ГОСТ 22483 гласит: «Электрическое сопротивление постоянному току 1 км жилы кабелей, проводов и шнуров при температуре 20°С должно соответствовать указанному в табл. 1…6». Для удобства использования, мы приводим не 6 таблиц, а две таблицы сопротивлений из справочника «Электрические кабели, провода и шнуры», куда сведены значения для всех шести классов.
А в пункте 1.4а ГОСТ 22483 есть оговорка: «Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта».
Но так как измерить сопротивление жилы кабеля не всегда есть возможность, то будем отталкиваться всё-таки от фактического сечения токопроводящей жилы.
Для однопроволочного кабеля (со сплошной жилой), например ВВГ, определить площадь поперечного сечения достаточно просто. С помощью штангенциркуля или микрометра измеряем сечение жилы. А затем по формуле для площади круга считаем площадь поперечного сечения жил:
S=π*R2 или S=π*D2/4 или S≈0,785*D2 , где
S — площадь поперечного сечения жилы кабеля в мм2,
π — это число «пи», равное 3,1415926535897932384626433832795…, но при расчетах обычно берут «3,14» или «3,141»,
R — радиус жилы в мм,
D — диаметр в мм.
Сравниваем с указанным на бирке бухты сечением полученное значение и, если оно значительно (более, чем на 15-20%) меньше заявленного, то рекомендуем отказаться от такой покупки. Наши «рекорды» измерений жил кабелей пока такие: у кабеля ВВГ-П 3х1,5 фактическое сечение 1,13 кв.мм (занижено на 25%) и у кабеля ВВГ-П 3х2,5 фактическое сечение 1,65 кв.мм (занижено в 1,5 раза!!!).
Определять таким образом сечение гибких многопроволочных жил (таких как ПВ-3), естественно, нельзя. В данном случае придется обратиться к ГОСТ 22483 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования». Согласно ГОСТ 22483:
- Медные и алюминиевые жилы, предназначенные для кабелей и проводов стационарной прокладки, подразделяются на классы 1 и 2, а для кабелей, проводов и шнуров нестационарной прокладки и стационарной прокладки, требующей повышенной гибкости при монтаже, на классы 3-6 (пункт 1.1).
- Диаметр круглых медных жил должен соответствовать значениям, приведенным в таблице 6а, круглых алюминиевых жил классов 1, 2 значениям, приведенным в таблице 6б (пункт 1.9).

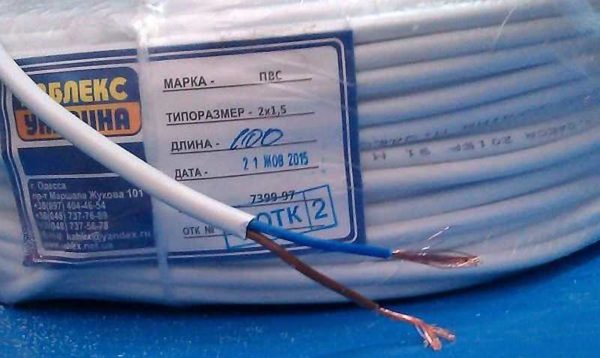

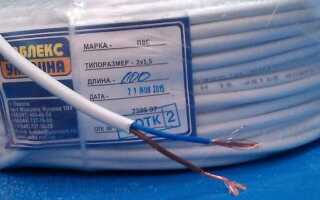

Например, кабель ПВС по ГОСТ 22483 имеет многопроволочную жилу класса 5, следовательно жила сечением 1,5 мм2 согласно таблице 1.2 должна иметь диаметр 1,88 мм.
Согласно тому же ГОСТ 22483, шнур ШВВП, кабель КГ имеют жилы класса 5, провод ПУГНП — 2 класс. Кабели и провода с однопроволочной жилой относятся к классу 1.
С проводом ПВ-3 немного сложнее, так как жила сечением от 0,5 до 1,5 мм2 может быть 2, 3 или 4 класса, жилы сечением 2,5…4,0 мм2 имеют 4 класс, а жилы от 6,0 до 95 мм2 относятся к классу 3. То есть покупая, например, ПВ-3 1,5 тяжело узнать какого класса в нем токопроводящая жила, поэтому можно посмотреть по самому худшему варианту: для жилы класса 2 диаметр должен быть 1,5 мм (класс 3 — 1,6 мм, класс 4 — 1,66 мм). Если же реальный диаметр даже меньше 1,5 мм, то от покупки такого провода в данном магазине рекомендуем воздержаться.
Таблица 6а, ГОСТ 22483-77. Диаметр круглых медных жил.
| Номинальное сечение жилы, мм2 | Диаметр круглых медных жил, мм, не более | |||||
| Класс 1 | Класс 2 | Класс 3 | Класс 4 | Класс 5 | Класс 6 | |
| 0,03 | 0,20 | |||||
| 0,05 | 0,26 | — | — | 0,35 | — | |
| 0,08 | 0,32 | — | — | 0,42 | — | |
| 0,12 | 0,42 | — | — | 0,55 | — | |
| 0,20 | 0,52 | — | — | 0,65 | — | |
| 0,35 | 0,68 | — | — | 0,9 | — | |
| 0,5 | 0,80 | 0,90 | 0,98 | 0,90 | 0,94 | 0,96 |
| 0,75 | 0,97 | 1,11 | 1,15 | 1,25 | 1,20 | 1,20 |
| 1,0 | 1,13 | 1,20 | 1,30 | 1,32 | 1,34 | 1,31 |
| 1,2 | 1,20 | 1,36 | 1,36 | — | — | — |
| 1,5 | 1,38 | 1,50 | 1,60 | 1,66 | 1,88 | 2,03 |
| 2,0 | 1,60 | 1,80 | 1,83 | — | — | — |
| 2,5 | 1,78 | 2,01 | 2,08 | 2,12 | 2,10 | 2,39 |
| 3,0 | 1,95 | 2,37 | 2,5 | 2,6 | — | |
| 4 | 2,25 | 2,55 | 2,62 | 2,65 | 2,97 | 3,11 |
| 5 | 2,52 | 2,85 | 3,0 | 3,2 | — | |
| 6 | 2,76 | 3,12 | 3,20 | 3,21 | 3,74 | 3,69 |
| 8 | 3,20 | 3,63 | 4,0 | 4,2 | — | |
| 10 | 3,57 | 4,05 | 4,00 | 4,50 | 5,28 | 5,10 |
| 16 | 4,50 | 5,10 | 5,20 | 5,76 | 6,03 | 6,15 |
| 25 | 5,65 | 6,42 | 7,8 | 7,8 | 7,8 | |
| 35 | 6,60 | 7,56 | 9,1 | 9,1 | 9,2 | |
| 50 | 8,00 | 8,9 | 11,6 | 11,6 | 11,0 | |
| 70 | 9,42 | 10,70 | 13,7 | 13,7 | 13,1 | |
| 95 | 10,96 | 12,60 | 15,0 | 15,0 | 15,1 | |
| 120 | 12,28 | 14,21 | 17,1 | 17,2 | 17,0 | |
| 150 | 13,68 | 15,75 | 18,9 | 19,0 | 19,0 | |
| 185 | — | 17,64 | 20,0 | 22,0 | 21,0 | |
| 240 | 17,30 | 20,25 | 23,0 | 28,3 | 24,0 | |
| 300 | — | 22,68 | 26,2 | 34,5 | 27,0 | |
| 400 | — | 26,25 | 34,8 | 47,2 | 31,0 | |
| 500 | — | 28,80 | 43,5 | — | 35,0 | |
| 625 | — | 32,63 | — | — | — | |
| 630 | — | 33,2 | — | — | 39,0 | |
| 800 | — | 36,74 | — | — | — | |
| 1000 | — | 41,60 | — | — | — | |
Таблица 6б, ГОСТ 22483. Диаметр круглых алюминиевых жил.
| Номинальное сечение жилы, мм2 | Диаметр круглых алюминиевых жил, мм | |||
| Класс 1 | Класс 2 | |||
| мин. | макс. | мин. | макс. | |
| 16 | 4,1 | 4,6 | 4,6 | 5,2 |
| 25 | 5,2 | 5,7 | 5,6 | 6,5 |
| 35 | 6,1 | 6,7 | 6,6 | 7,5 |
| 50 | 7,2 | 7,8 | 7,7 | 8,0 |
| 70 | 8,7 | 9,4 | 9,3 | 10,2 |
| 95 | 10,3 | 11,0 | 11,0 | 12,0 |
| 120 | 11,6 | 12,4 | 12,5 | 13,5 |
| 150 | 12,9 | 13,8 | 13.9 | 15,0 |
| 185 | 14,5 | 15,4 | 15,5 | 16,8 |
| 240 | 16,7 | 17,6 | 1 7.8 | 19,2 |
| 300 | 18,8 | 19,8 | 20,0 | 21,6 |
| 400 | — | — | 22,9 | 24,6 |
| 500 | — | — | 25,7 | 27,6 |
| 625 | — | — | 29,0 | 32,0 |
| 630 | — | — | 29,3 | 32,5 |
Перейти к программе по выбору сечения провода по подключаемой нагрузке.
ГОСТ 30324.2.9-2012 (IEC 60601-2-9:1996)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ МЕДИЦИНСКИЕ ЭЛЕКТРИЧЕСКИЕ Часть 2-9
Частные требования безопасности к дозиметрам для лучевой терапии, электрически соединенным с детекторами излучения, находящимися в контакте с пациентом
Medical electrical equipment. Part 2-9. Particular requirements for the safety of patient contact dosemeters used in radiotherapy with electrically connected radiation detectors
Дата введения — 2015—01—01
Применяют пункты общего стандарта, за исключением:
Как определить сечение многожильного провода
Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.
Сечение многожильного провода считается аналогично
Источник: stroychik.ru
Как определить соответствие параметров?
Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:
- На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
- Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с НД, но и прошел соответствующие испытания.
- Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.
Источник: www.asutpp.ru
Пробуем посчитать все самостоятельно
Перед тем, как рассчитывать сечения медных проводов по правилам, вам предстоит провести анализ нагрузки, который ляжет на тот или иной кабель. Для этого обратитесь ко всем электрическим приборам, установленным в квартире или доме. На каждом из них обозначено количество ватт, необходимых для их стабильного функционирования.
Теперь, когда вы произвели все подсчеты по количеству необходимой энергии, можно начать расчет в вопросе сечений разных проводов по мощностям. В качестве примера определим стандартную двухкомнатную квартиру (она выступит в роли наиболее среднего показателя). Действия здесь выглядят так:
- Делим нагрузку на проводку относительно силовой и осветительной групп;
- Определяем комнаты, в которых нагрузка будет более сильной. Чаще всего, в качестве таких комнат выступает кухня и ванная комната, так как здесь расположены нагревательные приборы, электрические чайники, стиральные и посудомоечные машины, холодильники и так далее;
- Для розеточной группы, которая будет расположена в ванной и кухне, выбираем сечение с показателем 2,5 мм². Такое сечение подойдет, если на кухне и в ванной комнате будет вмонтировано сразу несколько розеток. Желательно, чтобы для каждого прибора с большой мощностью была подготовлена отдельная розетка. Их можно спрятать за те же приборы или оставить на виду, чтобы иметь к ним постоянный доступ. В том случае, если вы не планируете монтировать несколько розеток, а хотите использовать тройник или удлинитель в одной розетке, показателя в 2,5 мм² будет недостаточно. Выбирайте сечение от 4 до 6 мм²;
- В остальных комнатах, где нет приборов, нуждающихся в больших мощностях, можно провести кабели с меньшим показателем. Таблица сечения медного кабеля по мощности демонстрирует нам, что в среднем, достаточно 1,5 мм².
Примеры условных обозначений:
- кабель c тремя токопроводящими алюминиевыми многопроволочными жилами круглой формы номинальным сечением 50 мм2, с нулевой многопроволочной жилой круглой формы номинальным сечением 25 мм2,с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение по категории А на номинальное напряжение 1 кВ — кабель АВВГнг(А)-LS 3×50мк+1×25мк(N) — 1
; - кабель с пятью медными многопроволочными жилами секторной формы номинальным сечением 240 мм2, с изоляцией из сшитого полиэтилена, бронированный стальными оцинкованными лентами, с защитным шлангом из полиэтилена на номинальное напряжение 1 кВ — кабель ПвБШп 5×240мс (N, РЕ) — 1*
- кабель c четырьмя медными однопроволочными круглыми жилами, с изоляцией и наружной оболочкой из полимерных композиций, не содержащих галогенов, экранированный, не распространяющий горение по категории А, номинальным сечением 6 мм2, на номинальное напряжение 0,66 кВ — кабель ППГЭнг(А)-НF 4×6ок (РЕ) — 0,66
.
Необходимо обратить внимание, что при заказе кабеля, например АВВГ 4×25 возможны следующие варианты исполнения:
-
АВВГ 4×25ок(N)
— кабель четырехжильный с однопроволочными круглыми жилами. Расцветка изолированных жил — натуральный, коричневый, черный, синий. -
АВВГ 4×25ок(PE)
— кабель четырехжильный с однопроволочными круглыми жилами. Расцветка изолированных жил — натуральный, коричневый, черный, желто-зеленый -
АВВГ 4×25мк(N)
— кабель четырехжильный с многопроволочными круглыми жилами. Расцветка изолированных жил — натуральный, коричневый, черный, синий. -
АВВГ 4×25мк(PE)
— кабель четырехжильный с многопроволочными круглыми жилами. Расцветка изолированных жил — натуральный, коричневый, черный, желто-зеленый.
Таблица новых обозначений марок кабеля
| ГОСТ 31996-2012 | ГОСТ 16442-80 | ||
| Обозначение марки кабеля с | Обозначение марки кабеля | ||
| алюминиевой жилой | медной жилой | алюминиевой жилой | медной жилой |
| ТУ 3500-020-59680632–2010 | ГОСТ 16442-80 | ||
| АВВГ | ВВГ | АВВГ, АВВГз | ВВГ, ВВГз |
| АВБШв | ВБШв | АВБбШв | ВБбШв |
| АВВГнг(А) | ВВГнг(А) | — | — |
| АВВГнг(А)-ХЛ | ВВГнг(А)-ХЛ | — | — |
| АВВГ-ХЛ | ВВГ-ХЛ | — | — |
| АВВГнг(А)-LS | ВВГнг(А)-LS | — | — |
| АВВГЭ | ВВГЭ | — | — |
| АВВГЭнг(А) | ВВГЭнг(А) | — | — |
| АВВГЭнг(А)-ХЛ | ВВГЭнг(А)-ХЛ | — | — |
| АВВГЭ-ХЛ | ВВГЭ-ХЛ | — | — |
| АВВГЭнг(А)-LS | ВВГЭнг(А)-LS | — | — |
| АВБШвнг(А) | ВБШвнг(А) | — | — |
| АВБШвнг(А)-ХЛ | ВБШвнг(А)-ХЛ | — | — |
| АВБШв-ХЛ | ВБШв-ХЛ | — | — |
| АВБШвнг(А)-LS | ВБШвнг(А)-LS | — | — |
| АПвВГ | ПвВГ | АПвВГ | ПвВГ |
| АПвБШв | ПвБШв | АПвБбШв | ПвБбШв |
| АПвБШп | ПвБШп | АПвБбШп | ПвБбШп |
| АПвВГнг(А) | ПвВГнг(А) | — | — |
| АПвВГнг(А)-ХЛ | ПвВГнг(А)-ХЛ | — | — |
| АПвВГ-ХЛ | ПвВГ-ХЛ | — | — |
| АПвВГнг(А)-LS | ПвВГнг(А)-LS | — | — |
| АПвВГЭ | ПвВГЭ | — | — |
| АПвВГЭнг(А) | ПвВГЭнг(А) | — | — |
| АПвВГЭнг(А)-ХЛ | ПвВГЭнг(А)-ХЛ | — | — |
| АПвВГЭ-ХЛ | ПвВГЭ-ХЛ | — | — |
| АПвВГЭнг(А)-LS | ПвВГЭнг(А)-LS | — | — |
| АПвБШвнг(А) | ПвБШвнг(А) | — | — |
| АПвБШвнг(А)-ХЛ | ПвБШвнг(А)-ХЛ | — | — |
| АПвБШв-ХЛ | ПвБШв-ХЛ | — | — |
| АПвБШвнг(А)-LS | ПвБШвнг(А)-LS | — | — |
