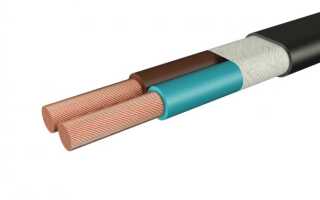

Кабель ВВГ, ВВГнг(А), ВВГнг(А)-LS расшифровка и отличия по ГОСТ

любую марку кабеля можно расшифровать по схеме

  • А — (первая буква) — алюминиевая жила;
  • А — (вторая буква) — алюминиевая оболочка;
  • (А) — кабель имеет индекс «не распространяющий горение по категории А»
  • Б — бронепокров из плоских лент;
  • б — -отсутствие подушки из защитного покрова;
  • В — ПВХ оболочка (первая буква) или изоляция жил (вторая буква) при расположении в начале или в середине обозначения марки;
  • В через дефис в конце обозначения — обедненно-пропитанная изоляция;
  • в — середине обозначения — изоляция из вулканизированного полиэтилена;
  • в конце обозначения — подушка защитного покрова с поливинилхлоридным шлангом;
  • Г — отсутствие наружного покрова поверх брони или металлической оболочки;
  • К -бронепокров из стальных круглых проволок;
  • л — усиленная подушка из защитного покрова;
  • — особо усиленная подушка из защитного покрова;
  • Н — резиновая маслостойкая оболочка, не распространяющая горение;
  • н — негорючий наружный покров у защитного покрова;
  • О — отдельная оболочка каждой жилы;
  • П — в начале или середине обозначения — полиэтиленовая оболочка или изоляция жил;
  • П — в конце обозначения — бронепокров из стальных плоских проволок;
  • п — подушка с полиэтиленовым шлангом у защитного покрова;
  • Р — резиновая изоляция жил;
  • С — свинцовая изоляция жил;
  • с — изоляция из самозатухающего полиэтилена;
  • СТ — стальная гофрированная оболочка;
  • У — в конце обозначения — кабели, изготовленные после 01.04.1985 г.; (отменено)
  • Ц — бумажная изоляция с нестекающим составом на основе церезина;
  • ХЛ — Климатическое исполнение — хладостойкий
  • Шв — наружный покров из поливинилхлоридного шланга;
  • Шп — наружный покров из полиэтиленового шланга;
  • нг – не поддерживающий горения
  • LS — Изоляция жил и оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением
  • FR — наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами
  • HF — отсутствие галогенов

Индексы не распространения горения:

  • нг или нг(А) — класс пожарной опасности ПРГП 1 (категория А);
  • нг(А F/R) — класс пожарной опасности ПРГП 1 (категория А F/R);
  • нг(В) — класс пожарной опасности ПРГП 2 (категория В);
  • нг(С) — класс пожарной опасности ПРГП 3 (категория С);
  • нг(D) — класс пожарной опасности ПРГП 4 (категория D)

В зависимости от применения исполнение кабельной продукции подразделяют на:

  • без исполнения – для одиночной прокладки в кабельных сооружениях и производственных помещениях; при групповой прокладке – обязательное применение средств пассивной огнезащиты;
  • нг, нг(А), нг(А F/R), нг(В), нг(С) и нг(D) – для групповой прокладки с учётом объёма горючей загрузки в кабельных сооружениях, наружных (открытых) электроустановках (кабельных эстакадах, галереях); не допускается применение в кабельных помещениях промышленных предприятий, жилых и общественных зданий;
  • нг-LS – для групповой прокладки с учётом объёма горючей загрузки в кабельных сооружениях и помещениях внутренних электроустановок, в том числе в жилых и общественных зданиях;
  • нг-HF – для групповой прокладки с учётом объёма горючей загрузки в помещениях, оснащённых компьютерной и микропроцессорной техникой, для применения в зданиях и сооружениях с массовым пребыванием людей;
  • нг-FRLS и нг-FRHF – для одиночной или групповой прокладки (с учётом объёма горючей загрузки) цепей питания электроприёмников систем противопожарной защиты, операционных и реанимационно-анестезионного оборудования больниц и стационаров, а также других электроприёмников, которые должны сохранять работоспособность в условиях пожара;
  • нг-LSLTx и нг-HFLTx – для одиночной или групповой прокладки (с учётом объёма горючей загрузки) в зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений

По требованиям пожарной безопасности кабельная продукция подразделяется на следующие типы:

  • без исполнения – кабельные изделия, не распространяющие горение при одиночной прокладке;
  • нг – кабельные изделия, не распространяющие горение при групповой прокладке; пример:

    кабель ввгнг

  • нг-LS – кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением; пример:

    кабель ввгнг ls

  • нг-HF – кабельные изделия, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении;
  • нг-FRLS – кабельные изделия огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением; пример:

    кабель огнестойкий ввгнг frls

  • нг-FRHF – кабельные изделия огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении;
  • нг-LSLTx – кабельные изделия, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения;
  • нг-HFLTx – кабельные изделия, не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активные газообразные продукты при горении и тлении и с низкой токсичностью продуктов горения.

Кабель АПвБВ

Кабель АПвБВ может использоваться в районах с умеренным и холодным климатами. Изделие выдерживает различные механические нагрузки и воздействие коррозии. Товар нельзя подвергать сильному растягиванию. Может монтироваться в местах с наличием блуждающих токов. Устанавливается не только в любых помещениях, но и на улице.
Заказать

Требования к жилам:

  • • низкое электрическое сопротивление;
  • • умеренная цена и доступность добычи металла;
  • • стойкость к коррозии и механическим нагрузкам (особенно к знакопеременным);
  • • технологичность.

Понятно, что наиболее важными характеристиками являются низкая стоимость и высокая электропроводность. Чем меньше электрическое сопротивление, тем меньше нагревается жила при протекании номинального тока (именно нагрев имеет решающее значение для вычисления токовой нагрузки). Весь смысл в том, что диэлектрические свойства изоляции быстро теряются при высоких температурах. Например, изоляционный поливинилхлоридный пластикат выдерживает нагрев до +70°С; резиновая изоляция функциональная до +80°С; кремнийорганическая изоляция (специальный материал) работоспособна до +180°С. Неизолированные высоковольтные провода и электротехнические шины допускается нагревать до +90°С (изоляции нет, а ограничение присутствует). Для примера, поливинилхлоридный пластикат имеет электрическое сопротивление около 10 мОм / км при температуре +20°С и всего 5 кОм / км при нагреве до +70°С (не спутать мегаомы с килоомами). Теперь немного о цене: мировая цена 1 тонны меди более чем в 3.5 раза дороже 1 тонны алюминия. Электрическое сопротивление алюминия уступает меди в 1.64 раза, то есть именно на это значение возрастёт сечение алюминиевой жилы для проведения той же силы тока (экономический выигрыш налицо).

Механические свойства алюминия оставляют желать лучшего. Имеет низкую стойкость к постоянным изгибам (быстро ломается), поэтому проводники с такими жилами применяются только для стационарной прокладки. Алюминиевые жилы возможно изготовить с минимальным сечением 2.5 мм2 (технологическое оборудование развивает усилия, сравнимые с механической прочностью алюминиевой проволоки малого диаметра). При контакте с атмосферным кислородом или озоном на алюминии образуется оксидная плёнка, которая имеет высокое электрическое сопротивление.

Медь имеет самое низкое сопротивление (не учитывая серебро и другие дорогие материалы), довольно технологична (поддаётся волочению и прокатке).

Материалы для токопроводящих жил

Основными материалами для создания токопроводящих жил служат медь (Cu) и алюминий (Al). Такой выбор определяется низким электрическим сопротивлением, умеренной стоимостью (по сравнению с серебром) и достаточными прочностными характеристиками.

Медная токопроводящая жила

Жилы кабелей и проводов производятся из электролитической меди М0 и М1, которая отличается определённой чистотой – 99,95% и 99,9% доля меди соответственно. Различные добавки к меди могут снижать её проводящую способность, увеличивать прочность либо придавать определённый комплекс изменения свойств.

К кабелям с медной жилой относятся, например, кабель NYY или ВВГнг

Кислород (O) одна из вредных примесей в меди, который приводит к ухудшению механических характеристик и способности к обработке, вызывает затруднения при сваривании или пайке. Медь, не содержащая кислорода, имеет лучшую пластичность по сравнению с марками М1 и М0. Для борьбы с негативным влиянием кислорода добавляют мышьяк, но он снижает электрическую проводимость.

Водород (H) приводит к увеличению прочности, но при наличии кислорода делает металл хрупким.

Содержание сурьмы вызывает падение теплопроводности, электропроводимости и пластичности.

Серебро защищает медь от окисления, но отличается высокой стоимостью.

Особенности маркировки некоторых видов кабеля

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией

  • КГ – кабель гибкий
  • А – (первая буква) алюминиевая жила, при ее отсутствии – жила медная по умолчанию
  • В – (первая (при отсутствии А) буква) ПВХ изоляция
  • В – (вторая (при отсутствии А) буква) ПВХ оболочка
  • Г – отсутствие защитного покрова («голый»)
  • нг – не поддерживающий горения
  • LS – Low Smoke – с пониженным дымо- и газовыделение пример: кабель ls
  • П – изоляция или оболочка из термопластичного полиэтилена
  • Бб – бронированный покров из стальных лент
  • Шв – наружный покров из ПВХ шланга

Кабель с БПИ – кабель с пропитанной бумажной изоляцией

  • А – (первая буква) алюминиевая жила, при ее отсутствии – жила медная по умолчанию.
  • АБ – алюминиевая броня
  • СБ – (первая или вторая (после А) буква) свинцовая броня
  • л – лавсановая лента
  • – двойная лавсановая лента
  • Г – отсутствие защитного покрова («голый»)

Контрольные кабели

  • К – (первая или вторая (после А) буква) – кабель контрольный кроме КГ – кабель гибкий
  • Э – экран

Телефонные кабели:

  • Т – телефонный кабель
  • П – полиэтиленовая изоляция
  • п – поясная изоляция – ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
  • Э – экран
  • П – полиэтиленовая оболочка
  • З – гидрофобный заполнитель
  • Шп – наружный покров из полиэтиленового шланга
  • С – станционный кабель

Подвесные провода:

  • А – Алюминиевый голый провод
  • АС – Алюминиево-Стальной (чаще употребляется слово «сталеалюминиевый») голый провод
  • СИП – Самонесущий Изолированный Провод

Силовой кабель: NYM, NHMH, NYY, NYCY, NYRGY

  • N – согласно VDE
  • Y – ПВХ
  • H – безгалогеновый ПВХ
  • M – монтажный кабель
  • C – медный экран
  • RG – броня

Кабель передачи данных «витая пара»: UTP, FTP, S-FTP, S-STP

  • U – unfoiled (нефольгированный, неэкранированный)
  • F – foiled (фольгированный, экранированный)
  • S – screened (экранированный медными проволоками)
  • S-F – общий экран из фольги + общий плетеный экран
  • S-S – экран каждой пары из фольги + общий плетеный экран
  • TP – twisted pair – витая пара

Кабели с изоляцией из сшитого полиэтилена:

  • N – согласно VDE
  • Y – ПВХ
  • 2Y – полиэтилен
  • 2X – сшитый полиэтилен
  • S – медный экран
  • (F) – продольная герметизация
  • (FL) – продольная и поперечная герметизация
  • E – трехжильный кабель
  • R – броня из круглых стальных проволок
  • J – наличие желто-зеленой жилы
  • O – отсутствие желто-зеленой жилы
  • Перечень действующих стандартов на кабельные изделия
  • ГОСТ 31996-2012 — комментарий ВНИИКП
  • Размеры контейнеров
  • Деревянные барабаны
  • Расчет длины кабеля на барабане
  • ГОСТ Р 53769–2010 Стандарт на силовые кабели
  • ГОСТ Р 53769 Таблица сечений. Токовые нагрузки
  • Преимущественная область применения силовых кабелей по ТУ 16-705.499-2010
  • ГОСТ 15845-80 Изделия кабельные. Термины и определения
  • Нити опознавательные и коды кабельных заводов

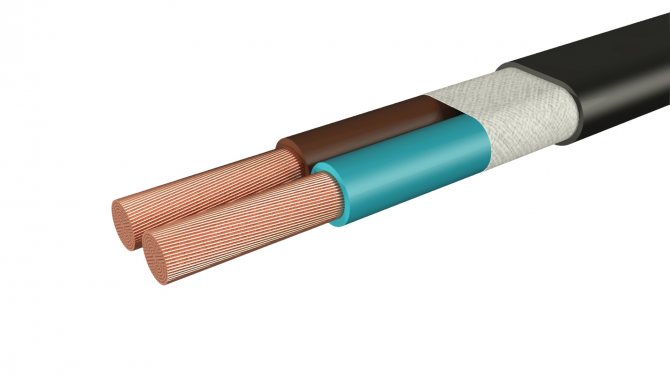

Кабель NYY

Кабел NYY для подачи электропитания на устройства и распределения электрической энергии в цепях повсеместно задействуется кабель NYY, цена которого демократична, а эксплуатационные параметры высокие. Благодаря усовершенствованной конструкции сфера его использования существенно шире, чем у других кабелей.
Заказать

Медные токоведущие жилы могут быть мягкими и твёрдыми – отожжённые и неотожжённые соответственно. Маркируются согласно с аббревиатурой ММ и МТ.

Ввиду влияния коррозии медные жилы следует обязательно покрывать слоем олова толщиной 1,5 — 4 мкм. Олово защищает медь от окисления, а также улучшает пайку. Причём предпочтительней использовать методику горячего лужения, а не гальваническую. При горячем лужении образуется переходной сплав меди с оловом, который надёжно привязывает нанесённый слой олова. Во время пайки верхняя часть олова надёжно связывается с припоем. Для тропического исполнения лужение ещё более необходимо, так как влияние высоких температур и влажности сказывается на скорости окисления. Для получения более толстого и неравномерного защитного слоя используется свинцово-оловянистый сплав (ПОС) с различным содержанием свинца.

Для получения нагревостойкости 200⁰С применяют серебрение гальваническим путём с дальнейшим волочением и отжигом. Получаемая толщина слоя серебра 6 — 12 мкм скрывает медь от воздействия факторов приводящих к окислению при t ≤ 250⁰C.

Алюминиевая токопроводящая жила

Для электрических проводников применяют алюминий (Al) марок А1 и А2, в котором подмешаны десятые доли процента железа и кремния. Эти примеси ухудшают проводимость, к другим нежелательным элементам относят: титан, ванадий, марганец и магний. К кабелям с медной жилой относятся, например, Кабель АВВГ или АПвБВ

Если первым недостатком алюминия считают низкую электропроводность, то второй – это определённая хрупкость, которая усугубляется в температурных условиях свыше 150⁰C. При упрочнении алюминиевой проволоки (например, волочением) единовременно понижается её проводимость (всё взаимосвязано).

По механическим параметрам различают несколько видов проволоки:

  • • АТ (алюминий твёрдый неотожжённый);
  • • АПТ (алюминий полутвёрдый с частичным отжигом);
  • • АМ (алюминий мягкий отожжённый).

Характеристики алюминия АПТ занимают промежуточное положение в сравнении с АТ и АМ. Если алюминиевый проводник сравнивать с медным, той же проводимости, то окажется, что его сечение выше на +60%, а масса меньше на -48%. Повышенным пределом прочности при разрыве обладает алюминиевый сплав алдрей. В алюминий добавляют менее половины процента магния, до 0,7% кремния и менее 0,3% железа. Соединение Mg2Si упрочняет материал, но растворяется в ограниченном количестве.

Маркировка кабелей связи

Маркировка кабелей связи по ГОСТ использует буквенно-цифровые обозначения. Вот некоторые из них:

• А — алюминиевая жила • МК — магистральный кабель • КС — кабель связи • Ш — шахтный • РК — радиочастотный кабель • О — оптический • ВК — внутризоновый кабель связи • КМ — комбинированный магистральный кабель • Т — кабель телефонный • З — жилы скручены в «звездную» четверку (если в начале маркировки, то кабель зоновой связи) • ПпП — изоляция трехслойная пленко-пористо-пленочная полиэтиленовая • П — в полиэтиленовой оболочке или полиэтиленовая изоляция жил • В — в поливинилхлоридной изоляции • С — в свинцовой оболочке

Цифры в маркировке указывают на количество и диаметр проводников.
