Кабели на напряжение 380 вольт — марки, правила выбора

Что такое трехфазная сеть?

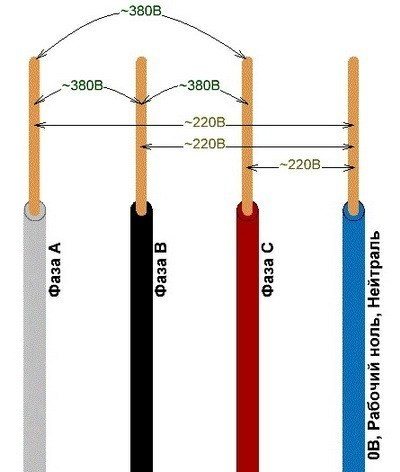

Любой дом или квартира перед вводом в эксплуатацию подключается к местной электросети. Такая сеть может быть однофазной или трехфазной. При однофазном подключении к дому подводится два провода, фаза и ноль, между которыми напряжение 220 В. Трехфазная же сеть характеризуется наличием четырех проводов: трех фаз и ноля. Между каждой фазой и нолем напряжение 220 В, а между самими фазами 380 В (как показано на изображении).

Трехфазное питание в доме: есть ли смысл?

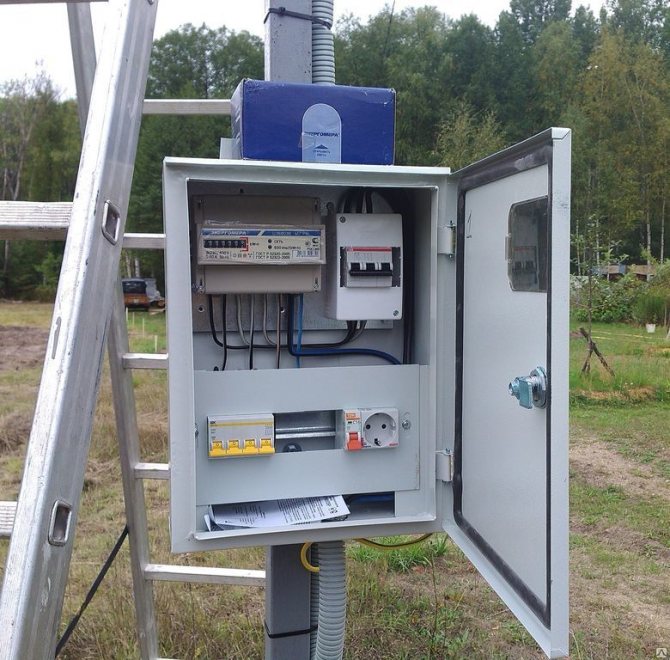

Для учета электроэнергии в такой сети необходим трехфазный счетчик, который устанавливается местным РЭСом. Типичным примером такого счетчика является INCOTEX Меркурий 231 АМ-01, предназначенный для учета активной электроэнергии.

Как рассчитать сечение кабеля для электродвигателя?

В общем случае выбор сечения и марки кабеля для подключения двигателя входит в задачи проектирования. Ввод нового объекта, ремонт или реконструкция уже эксплуатирующегося, выполняются в соответствии с проектом. Проектировщики в своей работе учитывают различные факторы, влияющие на результаты выбора:

  • мощность подключаемого электродвигателя;
  • материал токопроводящих жил кабеля;
  • длину питающей кабельной линии;
  • вид кабельной трассы и способ прокладки.

Кроме этого, проверяется термическая стойкость кабеля при протекании ударного тока короткого замыкания в течение времени срабатывания защит.

Упрощенные методы расчета сечения для двигателя

Для самостоятельного подбора кабеля для трёхфазного двигателя можно пользоваться приближёнными методами. Для оценки величины номинального тока трёхфазного электродвигателя напряжением 380 вольт нужно мощность двигателя, выраженную в киловаттах умножить на два. Полученное значение приблизительно соответствует рабочему току в амперах. Как правило, оно несколько больше фактического значения, что создаёт определённый запас. Если есть возможность, то значение тока стоит уточнить на шильдике двигателя.

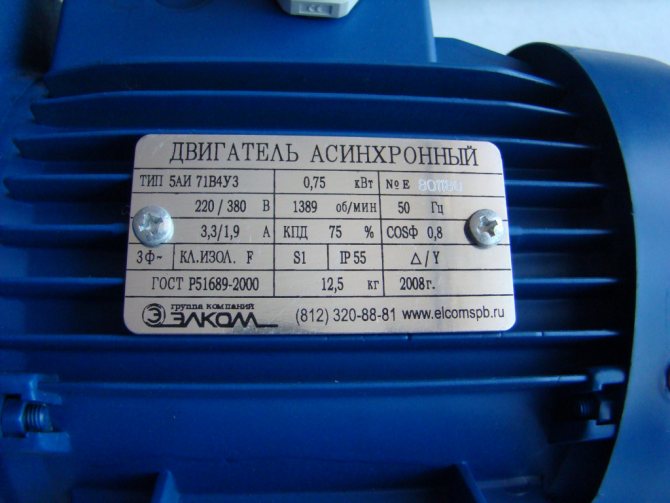

Шильдик двигателя
Шильдик двигателя

По одной из таблиц, приведённых в ГОСТ или Правилах Устройства Электроустановок, подбирается требуемое сечение, соответствующее найденному значению тока. Нужная таблица выбирается с учётом материала жил и метода прокладки проводников. Полученное сечение соответствует условиям нагрева при длительном протекании заданной величины тока. Если кабель предполагается прокладывать во взрывоопасной зоне категории В – 1а, расчётное значение тока умножается на поправочный коэффициент 1,25.

При большой протяжённости питающего кабеля (более 70 – 100 метров) может происходить существенное падение напряжения. Расчёт величины падения напряжения проводится для значения пускового тока.

Для очень грубой оценки при выборе кабеля по мощности двигателя в «полевых условиях» допустимо применять правило: одному киловатту мощности соответствует 1 мм2 сечения кабельной жилы. Во всяком случае, при мощности электродвигателя до 50 кВт включительно, такой способ выбора допустим.

В случае необходимости этот принцип может быть использован при подборе моторного кабеля для питания асинхронного двигателя от частотного преобразователя.

Трехфазное питание: преимущества

Наличие трех фаз несет массу преимуществ владельцу частного дома или дачи. Вот некоторые из них:

  1. Увеличенный объем мощностей

С каждым годом количество бытовых электроприборов в каждом доме увеличивается, а значит увеличивается их суммарная мощность и нагрузка, которую они передают на электросеть. На сегодняшний день в России местные Облэнерго предлагают возможность оформления договора на потребление 5 кВт для однофазных сетей и 15 кВт для трехфазных.

Предположим у вас одна фаза и суммарная мощность всех электроприборов в вашем доме составляет 4 кВт. Но прошло время, и вы решили приобрести себе сварочный аппарат мощностью 3 кВт. Кстати о том, какой купить сварочный аппарат, можете прочитать здесь. В этом случае суммарная мощность составит 7 кВт, и одновременно все приборы вы использовать никак не сможете. А если в будущем планируется установка насосного оборудования или электрической отопительной системы, тогда стоит задуматься о подключении трехфазной сети.

  1. Равномерное распределение нагрузки

Благодаря работе одновременно трех фаз есть возможность равномерно распределить между ними нагрузку, чтобы избежать перекоса. Например, если вы регулярно занимаетесь сваркой в гараже, лучше всего это делать не на той фазе, к которой подключен телевизор, компьютерная техника или лампочки в доме. Можно подсчитать нагрузку по каждому бытовому прибору и пропорционально распределить их по фазам.

Также бывают случаи, когда из-за повышенной нагрузки (не по вашей вине) на определенных фазах происходит падение напряжения до 170 В или даже ниже. Зачастую это бывает, если дом находится на большом расстоянии от трансформаторной подстанции, и перед ним десятки других потребителей. В этом случае оборудование можно временно переключить на менее загруженную фазу, а когда перекос «уйдет», вернуть все на место.

  1. Работа трехфазного оборудования

Хотя большинство бытовых приборов работают от 220 В, все же существует оборудование для трехфазных сетей в 380 В. Можно выделить следующие виды такого оборудования:

  • Насосные станции. Для некоторых глубинных и поверхностных насосных станций требуется 380 В.
  • Трансформаторные сварочные аппараты.
  • Отопительные котлы. Большинство отопительных электрических котлов имеют номинальную мощность в 7 — 9 кВт — однофазная сеть просто-напросто его бы не потянула. Например, для одноконтурного котла ЭВАН Warmos-IV-9.45 мощностью 9.45 кВт обязательно требуется три фазы.
  1. Возможность установки автоматов и УЗО с меньшими номинальными значениями

Благодаря тому, что на каждом фазном проводе в трехфазной сети будет меньшая нагрузка, чем на одной фазе в случае исполнения однофазного ввода, есть возможность установки автоматов защиты и УЗО с меньшими показателями токовой нагрузки. Например, если на каждой из фаз будут размещены приборы суммарной мощностью по 3 кВт, то для каждой фазы потребуются автомат, способный выдержать такую нагрузку:

3000/220 = 13.6 А (нагрузка по фазе)

Ближайший автомат по номиналу на 16 А. Для однофазного же питания при максимально возможной мощности в 5 кВт, потребуется автомат мощнее. То же правило действует и для устройств защитного отключения. Мы уже писали о том, как выбрать УЗО по мощности, поэтому не будем на этом останавливаться.

Зачем это нужно?

Подобные расчеты легко производятся согласно алгоритмам по таблицам, которые в избытке есть в интернете на специальных сайтах, либо в доступной справочной литературе. Необходимо это по причине нагрузки для каждого электроприбора или оборудования — кабель должен выдерживать сумму всего напряжения. От вас требуется собрать данные о ваших потребителях и знать нагрузку каждого компонента будущей сети в отдельности.

Профессионалы советуют приобретать кабели с сечением жилы с запасом, поскольку, скорее всего, в будущем вы будете докупать необходимое электрическое оборудование и увеличивать нагрузку на сеть. Отличный выбор силовых кабелей представлен на сайте компании РКБ — https://rkb.ru/catalog/kabel_silovoy/.

Недостатки трехфазного питания

У трехфазного питания существует также и несколько неприятных моментов, которые стоит учитывать перед подключением:

  1. Расходы на подключение и покупку оборудования

Если у вас уже заведен в дом однофазный ввод, то переподключение на трехфазный потребует дополнительных растрат. В такие растраты включается:

  • Оформление договора. Согласно текущему законодательству оформление договора на установку трехфазного ввода и счетчика стоит 550 рублей.
  • Покупка счетчика и проводов. Средняя стоимость трехфазного счетчика, внесенного в госреестр, составляет 1500 рублей. Также для ввода понадобится примерно 20 м изолированного кабеля СИП сечением 16 мм2, стоимостью 1200 рублей. Еще стоит учесть необходимость организации проводки внутри дома для трехфазного дома. Этот показатель сложно просчитать, так как все дома разные по площади.
  • Дополнительные автоматы. Для каждой фазы потребуется свой автомат. Также потребуется установка реле контроля напряжения, чтобы можно было всегда «мониторить» напряжение по каждой фазе и в случае перекосов, переключаться между фазами.

Чтобы электромонтеры подключили вас к трехфазной сети, придется стать в очередь и пару недель подождать. Если не хотите ждать, то придется отдельно заплатить за срочность. В итоге подключение трехфазного питания выльется своему владельцу в кругленькую сумму.

  1. Увеличенные размеры щитовой

Для подключения трехфазного питания необходимо смонтировать крупногабаритную щитовую. Это обусловлено наличием дополнительного защитного и распределительного оборудования. Обычно такой силовой шкаф или щитовая устанавливается на улице, чтобы не занимала много места в доме.

Стоит отметить, что для распределительных щитов энергосбыт предъявляет определенные требования. Например, защита щитовой от пыли и грязи должна быть не ниже стандарта IP31, а во влажных помещениях IP54. Для некоторых владельцев дачных участков или частного дома поиск подходящего места для шкафа или монтаж такой конструкции может стать настоящим испытанием.

Трехфазное питание в доме: есть ли смысл?

  1. Перепланировка проводки в доме

Если изначально в доме была одна фаза, то подключение еще двух потребует от хозяина глобальной перепланировки проводки. Так изначально все розетки и лампочки были «посажены» на одну фазу. С трехфазным подключением необходимо будет эти розетки переносить, а это означает немалый ремонт в доме, так как придется штробить стены под проводку. Естественно эта работа требует дополнительных затрат времени и денег.

Маркировка силовых кабелей на 380 вольт

Для таких сетей традиционно применяется силовой кабель с четырьмя жилами, предназначенный для подачи трехфазного напряжения к оборудованию. Делают их из медного или алюминиевого сплава.

АВБбШв — это алюминиевый бронированный кабель. Его оболочка сделана из стальных лент, закрученных вокруг самого кабеля. Они отлично предохраняют его от повреждений. Чаще всего, кабель прокладывается под землей.

АВВГ — кабель на четыре жилы, наиболее часто применяемый в быту, помещениях и местных сетях. За счет относительной дешевизны часто используется для подключения источников света в шахтах и тоннелях. Для него существует негорючий аналог с маркировкой АВВГнг.

ВВГ — медный четырехжильный кабель. Чаще всего применяется на подстанциях. В жилых зданиях и бытовых постройках также используется для подключения розеток и коммутирования электрических цепей.

Как правильно подобрать

При выборе подходящего сечения провода для монтажа линии необходимо придерживаться следующих правил:

  • чтобы провода не нагревались и служили долго, нагрузка на один квадратный миллиметр сечения должна быть не более 9 ампер;
  • по мощности рекомендуется не более 2 кВт;
  • нельзя соединять провода разного сечения;
  • освещение и розетки лучше монтировать на разные автоматы;
  • если их соединяют с одним автоматом, то осветительное и розеточное сечения должно быть одинаковым;
  • для водонагревателей и варочных панелей сечение не менее 6 мм²;
  • для электрической духовки необходимо сечение не менее 4 мм².

Вам это будет интересно Соединение кабелей муфтой

К сведению! Кабель сечением более 4 мм² считается повышенной мощности. На каждый электроприбор в щиток устанавливают отдельный автомат и прокладывают автономную линию.

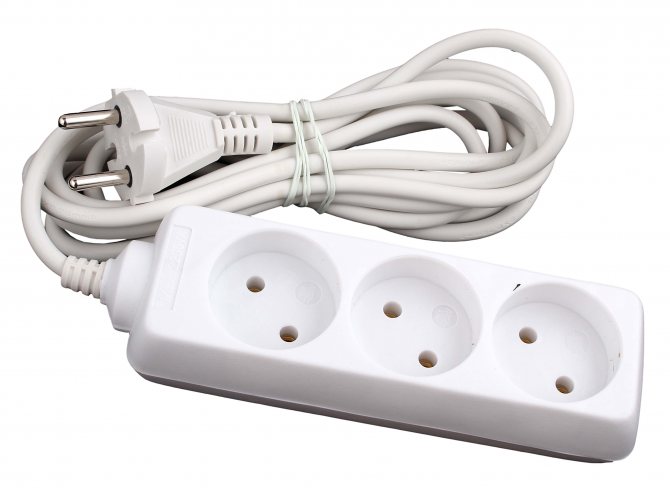

Удлинители для бытовых приборов

На всем протяжении линии исключаются стыки и ответвления, чтобы сохранить ее надежность. Для внутриквартирной разводки используют жесткий провод. Соединения и разветвления производят в зажимных коробках.

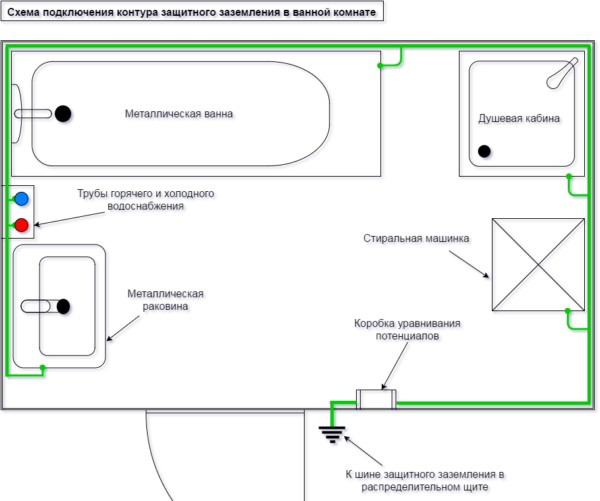

Заземляющий контур
