Кабеля КВВГ, КВВГнг, КВВГЭнг: отличия, преимущества и технические характеристики

Определение и отличия

Во-первых, следует изначально решить один устоявшийся миф или противоречие. Многие не совсем опытные и квалифицированные «специалисты» часто путают его с кабелем типа ВВГ, считая их однотипными или модифицированными. Отчасти, способствует такому заблуждению сходная технология производства, структура жил, но на самом деле это совершенно разные по предназначению (сфере применения) продукты.

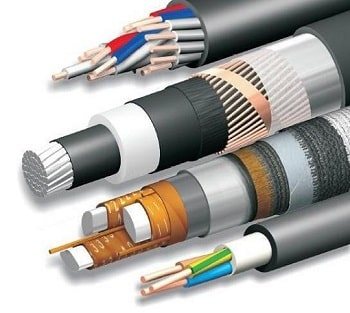

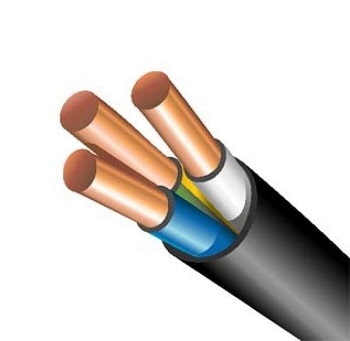

В первом случае, имеется распространенный кабель ВВГ, относящийся к группе силовых, то есть тех, которые используют для непосредственной передачи электроэнергии. За счет таких проводников организовывается подача напряжения на ключевые силовые, исполнительные механизмы оборудования.

Второй кабель – это вовсе не модернизация предыдущего, а полноценный самодостаточный продукт, который относится к категории контрольных. Главное его отличие от силового в том, что передаваемое низковольтное напряжение используется не для обеспечения работы узлов и механизмов, а для контроля за ней. Его применяют для соединения с пускорегулирующей арматурой, автоматикой, средствами релейной защиты и т. п.

Кроме этого существует ряд конструкционных отличий:

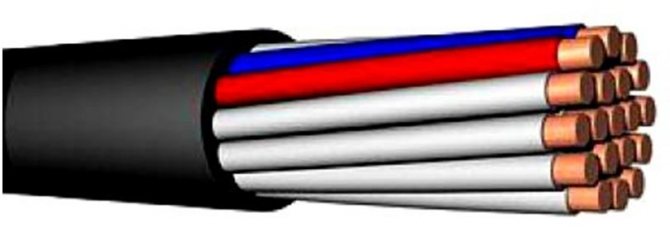

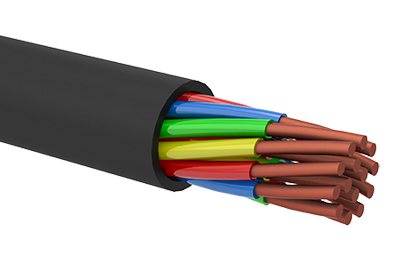

1. Цветовая маркировка токопроводящих жил. Кабеля контрольные КВВГнг или КВВГЭнг имеют скрученные жилы. Каждая скрутка обязательно содержит счетную и направляющую жилы, изоляция которых имеет, соответственно, синий и красный цвет. Силовой кабель, напротив, состоит из отдельных элементов с разных по цвету изоляцией,
2. Толщина изолирующего слоя. Согласно нормативным документам, контрольные кабеля КВВГнг, КВВГЭнг и другие имеют изоляцию меньшей толщины, нежели аналог по сечению силового типа. К примеру, для жилы 2,5 мм2, этот показатель составляет 0,7 мм и 0,8 мм, соответственно,
3. Температура нагрева. Максимальный порог для силовых кабелей составляет 80ºС, тогда как у контрольных КВВГнг и КВВГЭнг он меньше – 70ºС,
4. Эластичность. Этот параметр отвечает за способность изгибаться по ходу укладки. Для силового кабеля минимальный радиус составляет около 10 внешних диаметров, а для КВВГнг или КВВГЭнг – не менее 4.

Метод соединения и ремонта контрольного кабеля с применением термоусаживаемых манжет ЗМTM HDCW

Рис. 6. Ремонтная термоусаживаемая манжета ЗМTMHDCW

При использовании этого метода восстановление оболочки производится при помощи ремонтной термоусаживаемой манжеты ЗМTM HDCW (рис. 6).

Ремонтные манжеты ЗМTM HDCW предназначены для быстрого и качественного ремонта поврежденной изоляции силовых кабелей. В то же время они могут использоваться и для восстановления оболочки кабеля при его сращивании, поскольку имеют широкий диапазон усадки — более чем 3,5/1.

При усадке манжета обеспечивает надежную, прочную и герметичную изоляцию области сращивания. Внутренняя поверхность манжеты ЗМTM HDCW покрыта слоем термоклея, который в процессе усадки плавится и растекается внутри сростка, заполняя все полости и пустоты. В качестве замка служит нержавеющая металлическая шина, что исключает коррозию и разрушение манжеты при дальнейшей эксплуатации. Сверху манжета покрыта специальной индикаторной термокраской, позволяющей избежать перегрева при усадке.

Манжеты ЗМTM HDCW имеют стандартные диапазоны усадок: 35/10 мм, 55/15 мм, 80/25 мм, 110/30 мм, 140/40 мм.

Длины манжет также имеют стандартные размеры: 250 мм, 500 мм, 750 мм, 1000 мм, 1200 мм.

Технология монтажа соединительной муфты на ремонтном кабеле с применением термоусаживаемой манжеты ЗМTM HDCW:

1. этап: вначале необходимо выполнить подготовку согласно рис. 4, пп. а), б), в);
2. этап: затем следует выполнить действия согласно рис. 7.

Использование термоусаживаемых манжет ЗМTM HDCW — это практичный и удобный способ сращивания и ремонта контрольных и сигнальных кабелей.

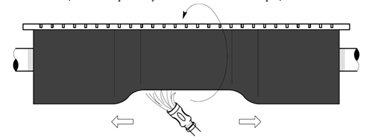

Рис. 7. Монтаж соединительной муфты при помощи термоусаживаемой манжеты 3МTMHDCW.

Маркировка кабельной продукции

Те непонятные, на первый взгляд, обозначения, которые уже упоминались выше, имеют под собой четкое основание, поскольку определяют технические характеристики отдельных продуктов и область их возможного применения. Расшифровка аббревиатуры КВВГнг, КВВГЭнг следующая:

• К – указывает на то, что это контрольный кабель,
• В (первая) – означает, что жилы имеют поливинилхлоридную (ПВХ) изоляцию,
• В (вторая) – используется оболочка из ПВХ,
• Г – отсутствие защитного покрова,
• Э – наличие экранированного шара из алюминиевой фольги,
• НГ – внешняя оболочка из пластиката, не поддерживающего горение.

Также следует учесть, что поскольку вначале обозначение не стоит буква А (алюминий), то жилы медные.

Расшифровка названия

Здесь, согласно старой российской традиции, все просто. КВВГ означает «контрольный — винил — винил — голый». Первая буква в индексе указывает на назначение, вторая и третья — материал изоляции проводников и внешней оболочки (в данном случае винил, точнее, поливинилхлоридный пластикат), четвертая — «Г» — означает «голый», то есть без бронирования — стальной оплетки.

Существует также кабель контрольный марки КВВГЭ, пятая буква в индексе которого означает «Экран». Она говорит о том, что проводники экранированы от воздействия внешних электрических полей специальной прослойкой между индивидуальной изоляцией жил и общей защитной оболочкой.

Встречаются также КВВГнг и КВВГнг-ls — негорючие кабели, предназначенные для особых условий.

Особенности конструкции, характеристики КВВГнг

Данный вид продукции используется для передачи переменного тока напряжением до 660 В и 100 Гц, а также постоянного – до 1000 В. Как следует из расшифровки, здесь используются медные токопроводящие жилы. Они могут объединяться в несколько концентрических скруток (одна поверх другой), с обязательным наличием в каждой из них счетной пары жил (красная и синяя изоляция). Их количество может варьироваться в зависимости от потребности, сечения (0,75…10 мм2), и составляет от 4 до 37 штук. Соответственно, наружный диаметр провода может находиться в пределах от 7,6 мм (для кабеля 4×0,75) до 25,3 мм (для 10×10). Последняя пара букв маркировки КВВГнг означает, что внешний слой имеет пониженную степень горючести. То есть, его можно использовать при повышенных требованиях пожарной безопасности.

Радиус изгиба кабелей с внешним диаметром до 10 мм составляет не менее 3D, а более крупных – 4D.

Кабеля типа КВВГнг используются для организации неподвижных соединений открытым способом. Допускается также укладка в траншее, но следует учитывать, что кабель не бронированный.

Характеристики ППГ

Кабель ППГ включает в себя одну или несколько токопроводящих жил первого, второго класса. В нем находится поливинилхлоридный изоляционный слой, покрывающий каждую жилу, со внутренней поливинилхлоридной оболочкой, которая обеспечивает кабельную защиту. В нем располагается внешняя оболочка изоляции.

Кабель выполняется в полимерной защите, но в нем нет галогена, который при горении выделяет ядовитые для человека вещества. В результате, образуется меньше газа и дыма во время тления. ППГ широко распространен на атомных электрических станциях, тепловых станциях, нефтехимической отрасли, на кораблях и помещениях с общественным назначением. Его можно встретить на вокзале, спортивном зале или аэропорту. Иногда применяется в коммерческом, жилом здании.

Проводник отличается продолжительным сроком службы. Он работает в сети не меньше 30 лет. Кабель не поддерживает горение при возгорании, если использован в одиночной, групповой электропрокладке. Рабочее его напряжение составляет 1000 ватт. В проводнике находится от одной до пяти жил общим сечением в 1,5 до 240 квадратных миллиметров.

Кабель ППГ имеет устойчивость к сырости, ультрафиолетовым лучам и действию плесневелых грибков. Предельной его температурой нагрева при работе служит отметка в 700 градусов. Рекомендуемыми монтажными условиями служат показатели температуры до -150 градусов.

Расшифровывается кабель просто:

• П — полимерный тип изоляции без галогена;
• П — полимерный тип оболочки без галогена;
• Г — голый кабель, лишенный защитной оболочки по конструкции.

Нередко на рынке продается кабель с аббревиатурой ППГнг-А-Hf. Последние три буквы говорят об отсутствии поддержания горения, отсутствии галогена в оболочке с изоляцией. Буква А обозначает алюминиевый материал жил. Цифры в аббревиатуре значат количество жил с диаметром сечения.

Особенности конструкции, характеристики КВВГЭнг

Данный вид продукции имеет те же технические характеристики по напряжению, что и предыдущий. Главным условием его применения являются повышенные требования пожарной безопасности, нераспространение пламени при групповом способе укладки кабелей. Условия для прокладки КВВГЭнг аналогичные – открыто, в коробах или туннелях.

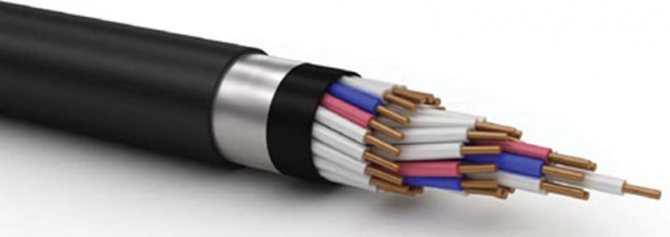

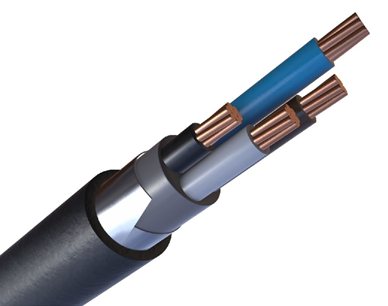

В конструктивном плане КВВГЭнг состоит из следующих ключевых компонентов:

1. Однопроволочные медные токопроводящие жилы,
2. ПВХ изоляция жилы,
3. ПВХ изоляция (обертка, пояс) скрутки,
4. Экран (фольга из алюминия). В расшифровке обозначается, как Э,
5. Внешний защитный слой из ПВХ. Как правило, используется шланг на базе пластиката НГП и т. п.

В отличие от КВВГнг, кабель типа КВВГЭнг имеет больший минимальный радиус изгиба, равный примерно 6D. Количество жил аналогично может составлять от 4 до 37 штук. При этом, максимальное сечение одной жилы составляет всего 6 мм2.

Кабеля типа КВВГнг и КВВГЭнг широко используются для организации контрольных линий, отвечающих за организацию проверки исправности и точности работы основного оборудования. Их удел – низковольтные линии, а изоляция более тонкая, что снижает общую стоимость в сравнении с силовыми аналогами. Он не является бронированным, поэтому следует соблюдать предписания по монтажу.

Отличие кабеля ВВГ от других марок

NYM отличие от ВВГнг

Кабель “NYM” — как правило, предпочтение использования такого кабеля отдается для скрытой проводки в квартире, так как он легче укладывать в подготовленные пазы нежели ВВГ( ВВнг). Невосприимчив к затоплениям, так как имеет дополнительный изоляционный слой из резины. Актуален для прокладки проводки в САНузлах и других помещениях с повышенной влажностью.

Для монтажа проводки на открытых участках лучше использовать провод ВВГнг, так как он более устойчив к ультрафиолетовому излучению. При пожаре в жилых и других помещениях, где есть реальная угроза жизни и здоровья людей, лучше использовать кабель ВВГнг-ls а не НУМ , так как он практически не выделяет ядовитого дыма.

Немаловажную роль при выборе кабеля играет вопрос цены. НУМ стоит дороже чем ВВГнг примерно на 15%.

Кабель ПВС и ВВГ

ПВС — это медный многожильный провод провод, который характеризуется очень хорошей гибкостью. Однако допустимое напряжение ПВС гораздо ниже чем у кабеля ВВГ. Срок службы кабеля ВВГ превышает срок службы ПВС примерно в 3 раза. При монтаже ПВС необходимо лудить, что можно смело причислить к основным недостаткам ПВС.

Поэтому для монтажа скрытой электропроводки, которая прокладывается на большое количество времени чаще используется кабель ВВГ с негорючей изоляцией.

ПВС или ШВВП чаще используют в бытовой сфере, например, при производстве удлинителей.

Компании изготовители

В специализированных магазинах ассортимент КВВГ настолько велик, что начинающий специалист может легко растеряться при выборе нужного провода.

Потому, мы составили список надежных изготовителей, которые зарекомендовали себя лучшими в данном сегменте.

• Воронежские «ТД РТ-Кабель».
• ОАО «Рыбинский кабельный завод».
• ЗАО «Агрокабель».
• ОАО «Белорусский кабельный завод».
• ОАО «Верхнеокский кабельный завод».
• ОАО «Воронежский телекабельный завод».
• ЗАО «Кавказкий кабельный завод».
• ОАО «Подольский кабельный завод».
• ОАО «Псковский кабельный завод».
• ОАО «Томский кабельный завод».
• ООО «Холдинг кабельный альянс», дочернее акционерское общество «СИБКАКАБЕЛЬ».
• ООО «ГК» «СЕВКАКАБЕЛЬ», Санкт-Петербург.

Также существует ряд аналогичных кабелей, которыми можно заменить КВВГ: 1 – NYY, NYM(St), NYM-J, NUM-O.

Как видно из этой статьи, контроль-кабели достаточно функциональны и надежны. Потому, мы надеемся, что подробное описание характеристик КВВГ, а также рекомендации по компаниям-производителям, поможет вам сделать правильный выбор.
