Как самому починить наушники если порвался провод: инструкция по ремонту с фотографиями

Ремонт провода наушников — замена с пайкой и без паяльника

Соединительный провод в наушниках считается самым слабым местом в конструкции. Если звуковые излучатели и штекер выходят из строя редко, то провод, подвергающийся деформации и механическому воздействию, обрывается постоянно. Кабель от звуковых девайсов любят грызть домашние животные. Ремонт проводов наушников легко выполняется в домашних условиях.

Не работает один наушник: разносторонние причины и как починить устройство

Помимо разрыва контактов на наушниках, могут возникнуть и другие проблемы, например, отсутствие нужных драйверов, проблема в самом гнезде или засоре контактов.

Причина Разъяснение
Неплотное вхождение штекера в разъём Контакты на штекере и аудиовыходе под наушники и на штекере располагаются по кругу, соответственно, неплотное прижатие или проваливание разъёма не создаёт тесного контакта, поэтому звук в одном из наушника может быть не слышен.
Отсутствие драйверов Если утилиты неправильно установлены на устройстве или вовсе отсутствуют, наушники будут конфликтовать с операционной системой плеера или телефона. В данном случае их необходимо установить.
Загрязнение и попадание влаги В течение многомесячного использования устройства без перерыва (имеется в виду на работе, во время занятий спортом или других действиях) динамики могут загрязняться ушной серой или пылью, также в них могут попасть капли пота. А эти факторы обязательно скажутся на работоспособности гаджета.

Неисправность одного наушника может крыться и в повреждённой мембране. Вы, конечно же, можете попытаться её вогнуть на место, однако, должны понимать, что это явление временное, и вскоре прибор полностью выйдет из строя без возможности его починки.


Факт! Плохая слышимость чаще встречается у наушников-затычек с силиконовыми вкладышами

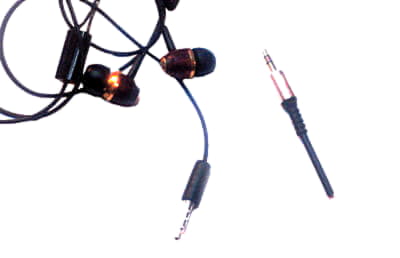

Отрезаем наушникам разъем

Обычно провода наушников переламываются прямо на в

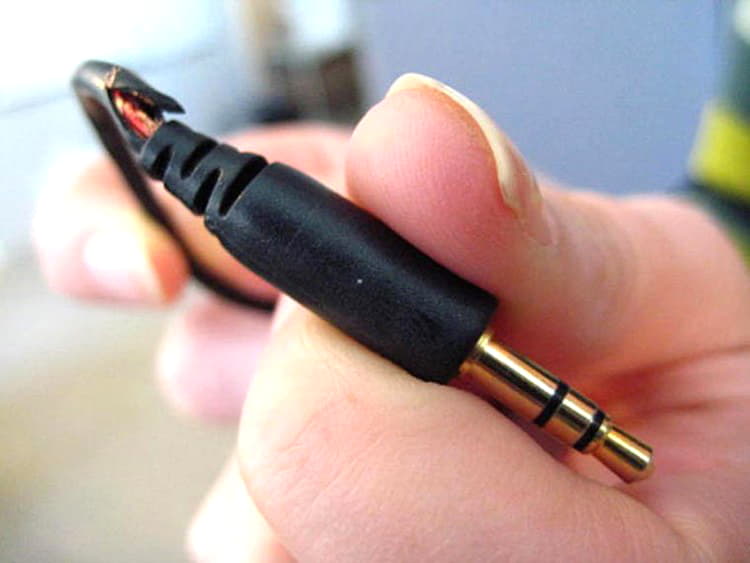

Обычно провода наушников переламываются прямо на выходе из разъема. Чтоб уж наверняка отрезать перебитую часть, отрезаем на 2-3 или 5 см выше разъема. Можно и еще выше — тут уже на Ваш вкус.

Сам разъем не представляет для нас ценности, поэтому отправляется в мусорку.

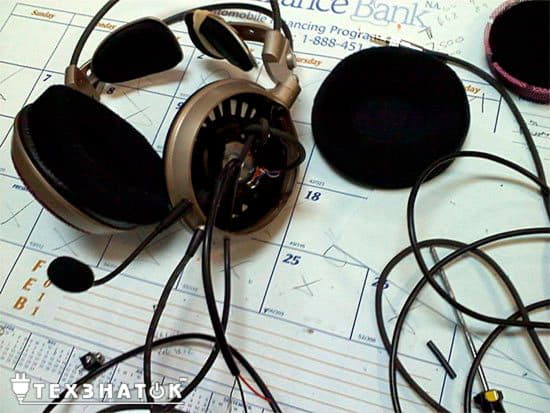

Особенности восстановления гарнитуры

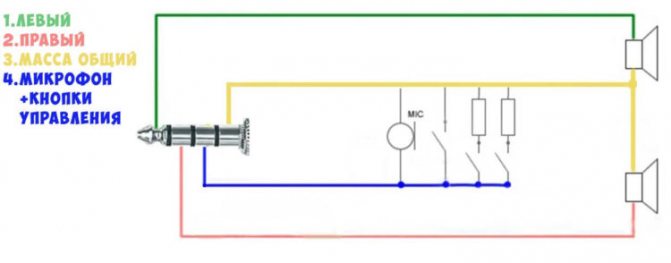

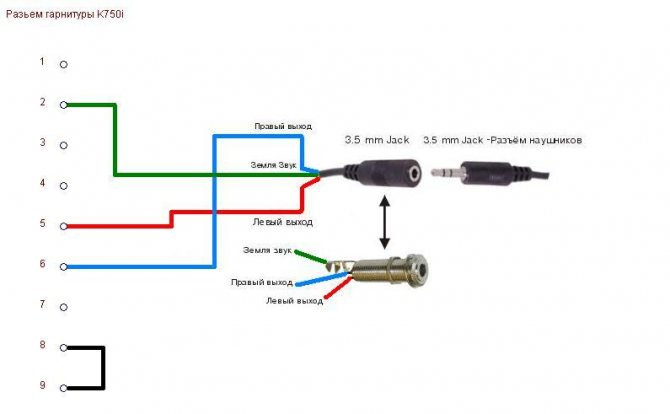

Ремонт гарнитуры от телефона Samsung или другой марки происходит немного сложнее, чем починка обычных наушников, потому что она оснащается микрофоном и кнопкой управления. Проводов в гарнитуре обычно четыре или пять – один или два микрофонных, два от наушников и заземление. Блок управления с микрофоном зачастую устанавливается на месте разветвления кабеля на левый и правый наушник. Если поломка провода произошла выше участка с блоком управления, потребуется починить всего один контакт с помощью паяльника или без него. В том случае, если деформирован кабель ниже области разветвления, важно не ошибиться и правильно соединить провода.

Важно! Обычно желтый (в некоторых случаях – без изоляции) кабель – это заземление. Иногда он может быть намотан поверх микрофонного провода, чтобы уменьшить помехи во время разговора. В любом случае разрезанные провода соединяются согласно цвету.

Выход из строя динамиков

Обмотка динамика перегорает, если происходит превышение подводимой на него мощности. Серьёзность поломки определяют при помощи амперметра или мультиметра. Сопротивление обмоток работающих динамиков будет практически одинаковым (плюс-минус около 10 %) и варьируется в диапазоне 16–100 ом.


Хрипы в наушниках обычно вызваны проблемами с мембраной или обмоткой

Если динамик воспроизводит звук, но к нему подмешиваются хрипы, то это указывает на неполадки обмотки или мембраны. Обмотка от сильного удара, смещения магнита или превышения максимально допустимой мощности отклеивается от мембраны. Бывает, что катушка отходит от мембраны вследствие механических повреждений.

Для ремонта вам понадобится суперклей, зубочистка (острая спичка) и аккуратность. Будьте внимательны, потому что после склеивания нужно время для принятия деталями правильного положения.

Как починить наушники от Айфона, есть ли отличия от других устройств

Процедура восстановления работы наушников для каждого из устройств выполняется одинаково. Отличием может быть только способ разборки конструкции и оттенок изоляции внутренних проводников.


Чтобы не мучиться с обрезанием изоляции, можно немного опалить её, после чего она легко снимается В наушниках Apple индивидуально выполнены только динамики и корпус на аудиовыходы. Вследствие разборки снова собрать их не получается, единственный выход − скрепить пластик клеем «Момент».

Что нужно для запаивания проводов наушников

Первым делом определимся с необходимыми материалами, которые следует подготовить заранее. Во время работы они должны постоянно находиться под рукой.

Итак, вам потребуется:

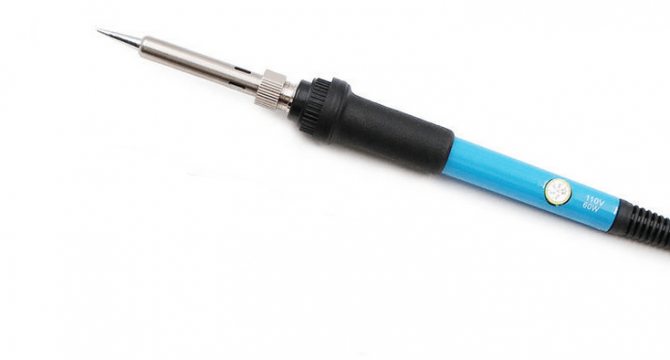

  • паяльное устройство;
  • канифоль;
  • припой;
  • технический нож;
  • аспирин.

О том, для чего нужны таблетки, вы узнаете чуть позже из пошаговой инструкции. Можно использовать даже просроченные, которые давно валяются в квартире и никому уже не нужны.

Кроме того, определите поломку наушников. В большинстве случаев это истончение провода или какое-либо механическое повреждение. Такое могло случиться во время сильного удара или падения аксессуара.

Диагностика проблемы

Перед тем как паять наушники, необходимо разобраться, в чем причина неполадки. Самая вероятная причина — механическое истончение проводов внутри кабеля. Как правило, это место их присоединения к наушнику или штекеру. В ряде случаев причиной может быть разрыв проводков в результате сильного защемления, удара и т. д.

Определить, какой провод наушника поврежден, несложно — он обычно безмолвствует, или же звук издается из него с характерными хрипами. Для диагностики можно слегка покачать основной кабель. Ищут неисправности постепенно, от наушника к штекеру. Место перелома чувствуется при перегибании на 90 градусов провода вокруг большого пальца. Если при такой диагностике звук чудом восстановился, то заменить придется именно штекер.

Участок повреждения (если он не явно выражен) обнаруживается с 50%-й вероятностью при разборе соединения наушника с проводом и уверенностью в определении неисправного канала.

Ремонтируем штекер наушников своими руками: пошаговое руководство

Штекер на наушниках — это достаточно уязвимый элемент, и поломка на нём происходит в большинстве случаев, а чтобы её устранить, необходим соответствующий опыт. Редакция Tenho.guru расскажет подробно, как починить деталь, не будучи мастером, с первого раза.

Иллюстрация Описание действия

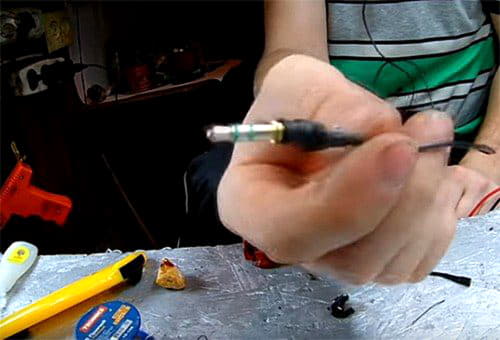

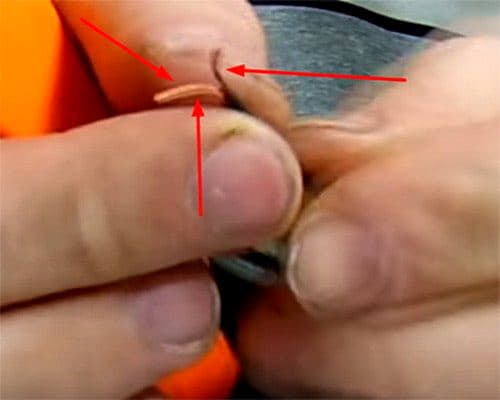

Убедившись, что повреждение контактов именно в аудио-джеке 3,5, приступаем к его демонтажу. Для этого отрезаем штекер от основного провода на расстоянии 1,5-2 см, снимаем изоляционный слой с провода (1,5 см), и перед вами появляются три контакта: жёлтый, зелёный и красный (зелёный — левый наушник, красный — правый, а жёлтый — масса).
Теперь зауживаем контакты при помощи канифоли и паяльника, после чего кончики обрабатываем оловом для cкрепления.

Обрезаем штекер, отмеряя длину, равную длине самого джека. После чего разбираем его до появления пластика, который разделяет контакты.

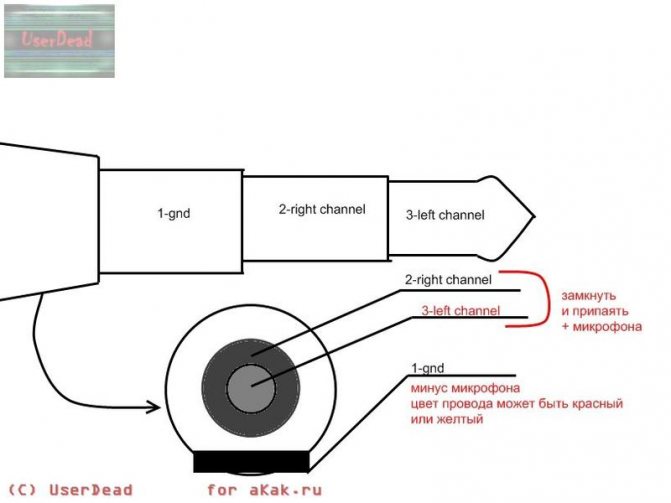

Определяем, какие контакты за что отвечают: первый самый длинный − это основание (масса), второй — правый канал, третий — левый канал. Аналогично внутренняя часть штекера: определяется в зеркальном порядке.

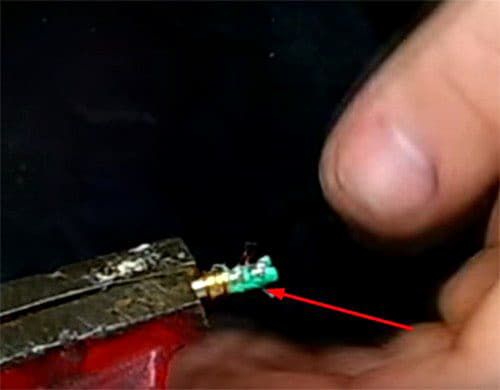

Фиксируем штекер в тисках и припаиваем наши наушники: к последнему контакту − зелёный проводок, среднему — красный, а первому (жёлтому) — жёлтую жилу. На данном этапе проверяем работоспособность наушников на телефоне или мультиметром.
Устанавливаем термоусадочные трубки, сначала тонкую так, чтобы закрыла проводки, а затем широкую, которую натягиваем на штекер и уменьшаем их размер при помощи зажигалки. Предварительно контакты оборачиваем тонкой капроновой нитью и закрепляем клеем «Момент.

Наши наушники готовы. Старайтесь все элементы прятать аккуратно, чтобы через термоусадочные трубки не виднелись бугорки, это эстетически некрасиво.

Счищаем лак

Для укрепления тонких медных проводков, производит

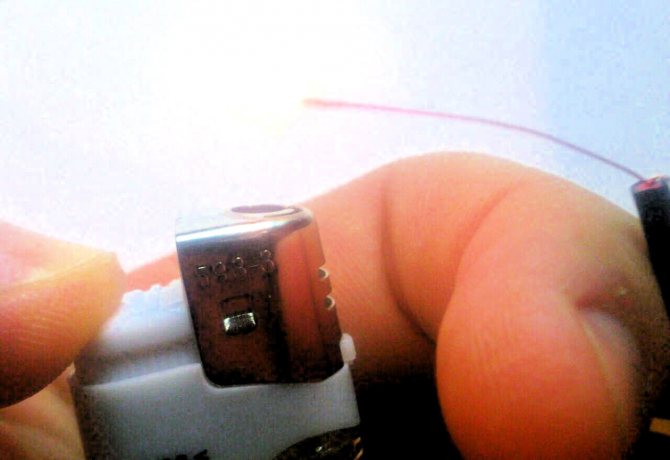

Для укрепления тонких медных проводков, производители переплетают их с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит. Поэтому на доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра нужно на него подуть, если сам не потухнет.

Счищаем лак зажигалкой

Проводки наушников переплетены с капроновой ниткой. А капрон, как известно, хорошо горит. Не исключено, кстати, что лак тоже горит.

На доли секунды вносим конец провода в огонь. Он быстренько вспыхивает и слегка загорается. Когда прогорит 1-1.5 сантиметра тушим его пальцами.

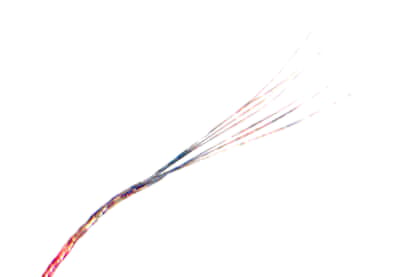

Лак и капрон оставляют небольшой нагар, который в легко счищается ногтем. В итоге мы имеем очищенные от лака неповрежденные проводки.

Главное не держать проводки в огне слишком долго — они могут просто сгореть и отвалиться(( Кому-то вариант с ножом может показаться удобнее.

Теперь давайте удалим резиновую оплетку

Специально для целей этой статьи я нашел самый тупой нож, чтобы опробовать его на себе).

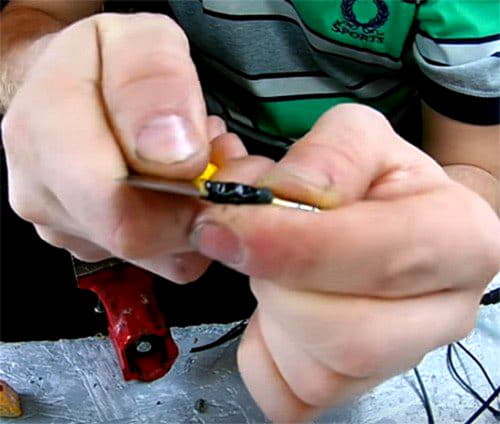

Лучше всего подстригать косу точно так же, как на рисунке. Не следует слишком сильно нажимать на лезвие. Изгиб поможет косе отделиться. Скрутите проволоку, делая надрезы, и снимите оплетку, сделав круг. Самое главное — не перерезать провода.

Лучше обнажить около 2 сантиметров проводов, так будет легче и площадь контакта будет больше. Это более безопасно. Провода покрыты лаком, который необходимо удалить. Сначала была предпринята попытка очистить лак ножом.

Много проводов

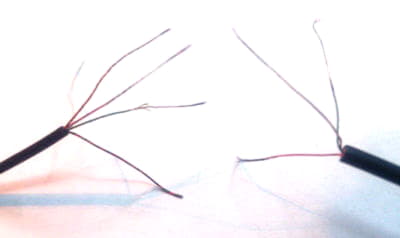

После отрезания разъема наушников снимаем изоляцию с провода. Делаем все так же, как с AUX-кабелем. Но тут есть небольшой подвох.

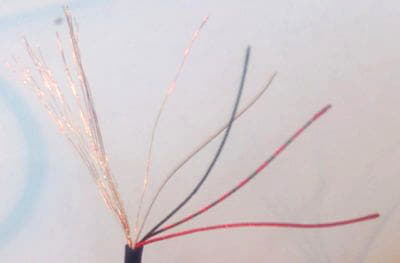

Проводков в гарнитуре явно побольше чем три — их пять. Два провода отвечают за микрофон, и три за наушники. Они то нам и нужны.

Разлохмаченный золотой провод(земля) был накручен поверх тонкого белого — микрофонного. Скручиваем его в самостоятельный провод и зачищаем все проводки от лака.

Теперь перед нами встает непосильная задача — скрутить нужные проводки вместе. На самом деле все просто! Три AUX-проводка нужно прикрутить к трем проводкам наушников.

В моём случае получилось, что расцветки проводков совпали. А что если нет?

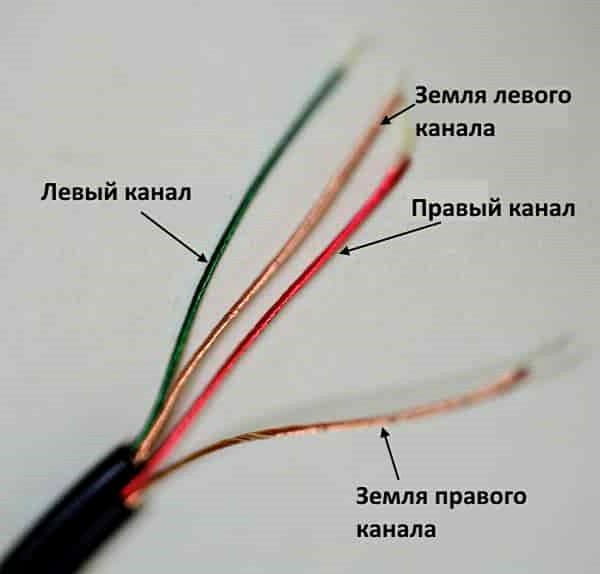

Чаще всего встречается расцветка

  • земля (общий) — желтый (золотой)
  • левый — синий (зеленый)
  • правый — красный

на самом деле общий провод и не желты и не золотой, это цвет чистой меди, покрытой прозрачным лаком. Но для однозначности обзовём его желтым.

Как и у любого правила, у этого тоже есть исключения, особенно это касается гарнитур. Например бывает, что правый — зеленый, левый — синий, а красный — это микрофон. Иногда провода не полностью одного цвета, а в цветную полосочку в сочетании с желтым.

Но чисто ЖЕЛТЫЙ всегда ЗЕМЛЯ. Смеси цветов с желтым, в большинстве случаев тоже земля, но нужно проверять.

Желтый идет к обоим наушникам, поэтому он и общий, по нему ток как бы вытекает из каждого динамика, а по двум другим цветным проводкам ток в динамики втекает. Ну это если оооочень грубо
