Как подключить розетку для электроплиты, варочной панели или духового шкафа

подключение шнура электроплиты

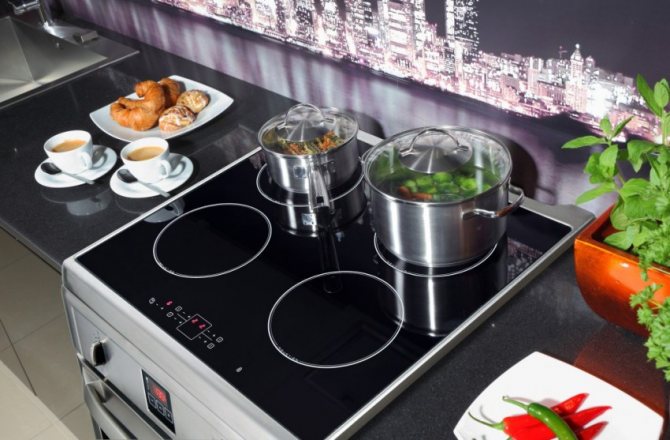

Электроплита на кухне

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как она предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, которая выводится непосредственно на главный щиток. Если ее не провели еще когда выполнялся монтаж электропроводки, то надо быть готовым к дополнительным работам.

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Автоматический выключатель и УЗО.

Как уже выше упоминалось, от щитка следует проводить отдельный провод, и, соответственно, устанавливать отдельный автомат. Номинальная нагрузка автомата должна быть немного выше, чем ток потребления электрической плиты. Рассчитать, с какими параметрами необходим автоматический выключатель, можно по следующей формуле:

I (сила тока автомата) = P (мощность прибора) / U (напряжение сети).

Например, для плиты, мощностью 7000 Вт, при подключении к сети 220 В необходим автомат на 32 А с время-токовой характеристикой С.

I = 7000 / 220 ≈ 31,82 A.

Для дополнительной защиты от поражения током, возгорания и бесперебойности работы после автомата необходимо установить УЗО, номинального значения 40 А. При его установке следует плотно устанавливать винтовые зажимы, поскольку через них будет проходить ток высокого номинального значения.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:


  1. Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.

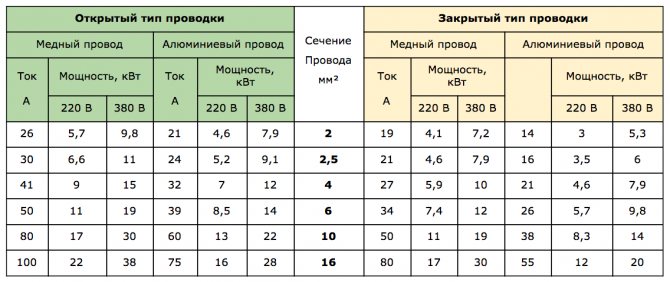

  2. Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Прокладка “витой пары” в/на стенах

Переходим от теории к практике. Если мы говорим о прокладывании кабелей и проводов в новом здании, то особых вопросов не должно возникнуть: вкладываем витую пару рядом с остальными коммуникациями обычно в гофрированные трубочки, а их в прорезанные ложбины.
Обязательно нужно помнить о количестве заводимых в канал проводов и их среднем диаметре, а также учитывать диаметр канала +25% от общей суммы всех диаметров кабелей.

Другое дело, если делаем ремонт в уже существующем помещении и заново создаём каналы. Необходимо учитывать материал из которых сделаны стены: каркасные гипсовые панели, кирпич, бетон и т.д..

Самое тяжелое – это сделать каналы в бетоне/кирпиче при этом не повредив остальные коммуникации.

Для обнаружения проводки в стенах можно использовать любые доступные строительные электромагнитные детекторы проводки.

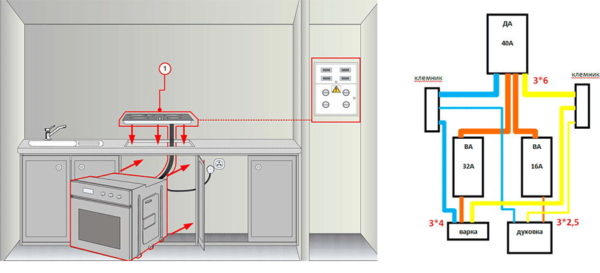

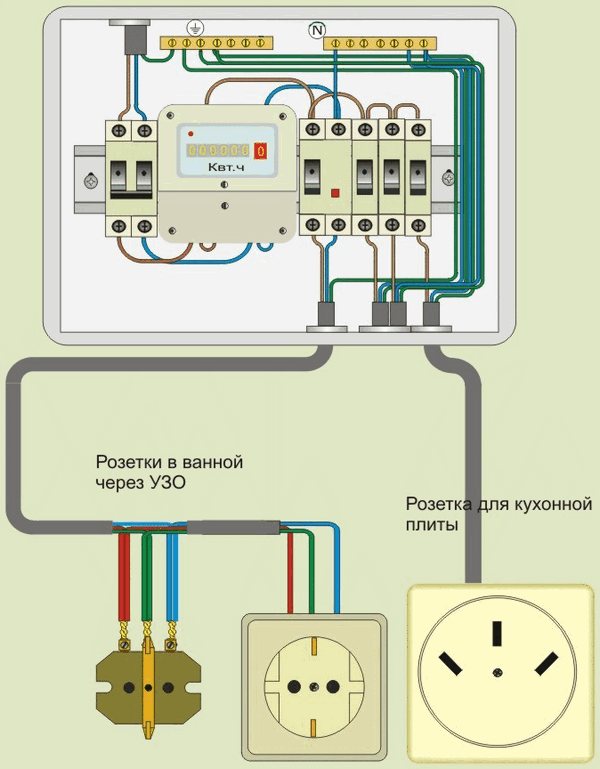

Схема подключения розетки электроплиты
Если нет возможности вынести мебель с помещения, тогда рекомендуется укрыть её защитной строительной плёнкой. Толщина её не больше 1 мм, а количество рассчитывается по формуле: (высота комнаты * периметр комнаты) + 10%

Нужно отметить, что пыли будет очень много, если работать в бетоне. В результате штробирования абразивной пылью и мелкими камушками будет покрыто всё, что находиться в помещении: стены, потолок, пол, мебель, оборудование.

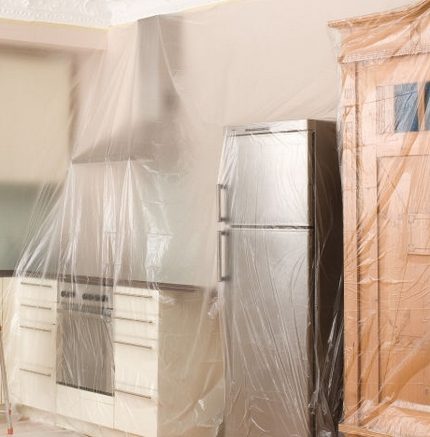

Поэтому нужно изначально освободить помещение или укрыть всё полиэтиленовой плёнкой.

Настоятельно рекомендуем мастеру одеть следующий набор:

  • плотный комбинезон (курточка/штаны);
  • головной убор (можно плавательную шапочку, бандану);
  • очки (рекомендуем лыжные или иные с защитой височных участков лица);
  • тонкие и удобные перчатки, ботинки, средства индивидуальной защиты дыхательных путей (защитные маски, респираторы, повязки и т. д.).

Для штробирования (формирования каналов в пенобетонных или кирпичных стенах) нужно воспользоваться следующими инструментами: штроборубы, штроборезы, бороздоделы.

Как вариант ещё возможно использовать мощные “болгарки” с режущими дисками (с алмазным напылением). Глубина резки канала должна составлять 30-35 мм, ширина до 25 мм исключительно для одного или нескольких проводов витой пары.

Абсолютно все каналы и желоба необходимо делать под прямым углом – это обязательное правило любого строительного ремонта.

Схема подключения розетки электроплиты
Чтобы сократить время на установку розеток и сократить затраты труда, можно применить пластиковые монтажные короба – кабель-каналы

Что касается полостей под розетки, их делают с помощью шлямбура, электрического молотка или дрели/перфоратора с насадкой под розеточное отверстие.

Но первоначально, нужно определить примерное размещение интернет-розеток в помещениях. Как правило, отверстия под RJ45-розетки сверлят на высоте 1000-1200 мм от пола или же 150-300 мм.

Для жилых помещений достаточно одной или двух розеток на противоположных стенах комнаты. Для офисов обычно ставят одну розетку возле будущего рабочего места.

В серверных и аналогичных по своим функциям помещениях иная стратегия – делают 3-4 отверстия под модульные розеточные блоки, два блока на одной стене и по одному на всех остальных стенах.

И последнее на что необходимо обратить внимание в части прокладки проводов – иногда есть возможность проложить коммуникации под полом или в потолке комнаты. В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене

В такой ситуации вопрос о штробированни стен не поднимается, достаточно завести провод под пол или в потолок и вывести в районе розеточного отверстия на стене.

При подключении интернет-розетки крайне важно выполнить правильную распиновку. На схеме слева разным цветом обозначены два различающихся варианта расшивки розетки с зажимными контактами

На правой схеме фиксация производится ножевыми механизмами

Выбор розетки по количеству фаз и заземлению

Так как производителю неизвестно какая будет использоваться розетка под конкретную электрическую плиту, то большинство устройств продается без них. Дело даже не в том, что розетки бывают разные – просто большинство устройств могут быть включены как в однофазную бытовую сеть, так и к трехфазному источнику. Соответственно, только после определения типа устройства, что будет приобретаться, решается какую розетку выбрать.

Однофазная силовая розетка крупнее обычной и может подводить к устройству фазу, рабочий ноль и заземляющий. Если в квартире не предусмотрено заземление, то один контакт остается пустой.

Трехфазная розетка для электрического духового шкафа или под варочную панель является силовой по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления на ней может быть 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не применяется.

Как итог – основной выбор розетки для электрической оснастки сводится к определению мощности, на которую она должна быть рассчитана, количеству фаз от которых она будет работать, и наличия заземления.

Обзор цен

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

Город Цена, рубли
Самара 405
Екатеринбург 400
Киев 420
Воронеж 400
Москва 420

Советы по выбору конструкции

Когда известно, какая должна быть розетка для приобретаемой плиты по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфорт ее использования.

внутренняя розетка для электроплиты
внутренняя розетка для электроплиты

Внешняя или внутренняя. Первый вариант позволяет установить розетку для электроплиты непосредственно на поверхность стены – в некоторых случаях для этого сперва устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка силовой розетки для электроплиты делается внутрь стены, для чего придется вырезать в ней посадочное гнездо. Это удобнее тем, что штекер варочной поверхности будет не так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой мощности, создает вибрационное воздействие на контакты. В большинстве случаев зажимы контактов с этим справляются, но перестраховка с мощными устройствами лишней никогда не будет. Фиксация происходит за счет защелки, которая поднимается кнопкой или резьбовая – накидной гайкой.

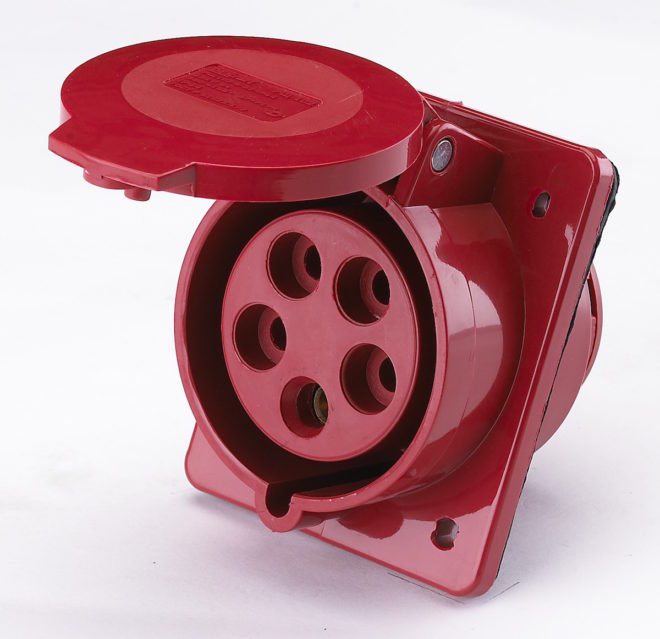

силовая розетка с защитной шторкой
силовая розетка с защитной шторкой

Предохранительные шторки. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в силовой розетке под духовой шкаф сделаны таким образом, что кроме штепселя в них вставить ничего нельзя.

Степень защиты. В документах и на самой розетке обозначаются как IPXX. Вместо XX ставится цифровой код, указывающий на степень защиты контактов от попадания на них посторонних предметов и влаги. Минимальное значение это IP00, а максимальное – IP68. Полностью защищенные розетка и штепсель для электрической плиты исключают попадание на контакты воды даже при погружении их корпусов в воду. На кухне разрешается использование устройств с классом защиты не меньше чем IP24 – это значит, что корпус предохраняет контакты от прямого попадания брызг воды, независимо от того, с какой стороны они прилетят.

розетка со встроенным УЗО
розетка со встроенным УЗО

Есть еще модели со встроенным УЗО и другой дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки», стоит оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Правила установки

Процесс проведения электромонтажных работ с розеткой не представляет трудностей. Нужны лишь базовые знания в электротехнике и определенные функциональные навыки, позволяющие обращаться с рабочим инструментом.

Обесточивание

Прежде всего обесточивают помещение. Для этого отключают квартирный или домовой автомат. Делается это перемещением флажка в определенное положение. Какое именно это будет положение — зависит от того, как настроен автомат. В любом случае, необходимо увидеть «0», что является доказательством отключения электричества.

Выбор места

Локацию для установки разъема выбирают исходя из удобства и здравого смысла. Розетки ставят за электроплитой сверху, за откидной панелью (или внизу от панели). Также допускается установка разъема вне зоны нахождения плиты (используется для встроенных плит), если нет возможности размещения рядом с бытовой техникой.

Прокладка кабеля

Вначале подбирают правильный с точки зрения стоящей задачи силовой кабель. Для этого используют физическую формулу, согласно которой сумму мощностей всех конфорок и нагревательных поверхностей, духовки (измеряются в ваттах) нужно разделить на задействованное напряжение (в вольтах). Если показатели указаны в киловаттах, их следует перевести в ватты (разделив величину в киловаттах на тысячу).

В качестве примера приведем ситуацию, когда напряжение составляет 220 вольт. Полученный результат при вычислениях — это величина тока, проходящего по питающему кабелю при полной нагрузке. Кабель подбирается исходя из полученного результата и с учетом соотношения с током. Для электроплит чаще всего используют трехжильный кабель с сечением до 4 квадратных миллиметров. Это ограничение вызвано тем обстоятельством, что общая мощность потребления (вне зависимости от производителя) не превышает 7 тысяч ватт. Это соответствует 32 амперам.

После приобретения кабеля необходимой длины начинают установку защитной аппаратуры.

Монтаж защитного оборудования

Чтобы защититься от слишком высокого показателя протекающего тока и замыкания, применяют силовой автомат-выключатель. Исходя из максимального тока в бытовых электроплитах (32 ампера), автомат выбирают с тем же током нагрузки.

Подключение плиты

Перед подключением электроплиты нужно подготовить инструментарий и все нужные приспособления. В перечень необходимого входят плоскогубцы, отвертки, нож, розетка для электроплиты и вилка.

Подключения выполняют следующим образом:

  1. Открывают соединительный узел электроплиты. Он находится на задней панели.
  2. Выкручивают винты, чтобы ослабить контакты в соединительной колодке.
  3. Проводят зачистку кабеля. Разделывают все жилы.
  4. Соединяют провода с контактами. Здесь действует правило: красный — фаза, синий — ноль; желтый — земля.

Расключение проводов

Данная задача выполняется в такой последовательности:

  1. Вскрыть вилку. Для этого открутить крепежный винт на корпусе вилки. Снять верхнюю часть корпуса.
  2. В нижней части находятся контактные поверхности с клеммами. Подключить к клеммам все три провода, отходящих от электроплиты.

Подключение розетки

Розетку монтируют в несколько приемов:

  1. Размечают место для установки.
  2. Проделывают в стене отверстия с помощью перфоратора.
  3. Подключают провода. Для этого ослабляют крепежные элементы контактов, после чего присоединяют каждую жилу к нужному зажиму.
  4. Устанавливают панель розетки на ее место и фиксируют винтами.

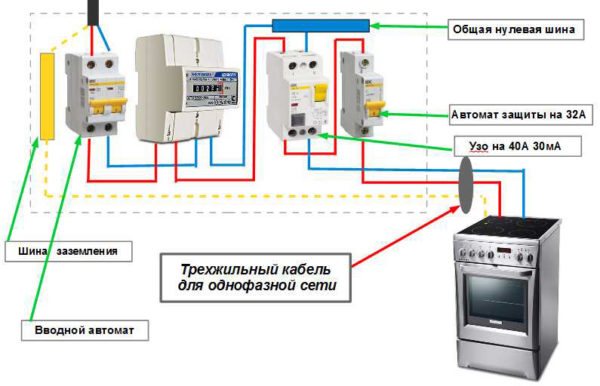

Подключение автомата защиты

Местоположение силового автомата на 32 ампера выбирается исходя из возможности быстрого отключения в будущем, если возникнет такая потребность.

Установка занимает примерно 5–10 минут. Процесс заключается в монтаже основы для фиксации автомата — DIN-рейки, а также присоединении проводников. Для электроплиты вполне достаточно будет автомата только на жилу фазы.

Работу выполняют так:

  1. Удаляем кабельную оплетку ножом.
  2. Отыскиваем красный провод. Рассекаем проводник и зачищаем его концы.
  3. В соответствии со схемой подключения (она есть на автомате-выключателе) присоединяем провода к контактам.

Обратите внимание! При установке автомата на 32 ампера следует придерживаться определенной длины зачищенных проводов. Такие жилы не должны выделяться из контактной группы.

Когда автомат подключен, его переводят в нулевое положение. Затем подключают проводник (который идет от автомата-выключателя) к электросчетчику. Его заводят в распредкоробку.

Тестирование системы

Чтобы проверить работоспособность системы, нужно испытать каждую ее составляющую. Когда установлен разъем, автомат-выключатель и присоединены проводники, подают тестовое напряжение. До этого момента еще раз проверяют корректность установки всех элементов и достаточность затяжки контактов. Если тестирование напряжением прошло без неприятных неожиданностей, приступают к следующему этапу.

С помощью отвертки-индикатора проверяют наличие напряжения на контактах. Если оно отсутствует, смотрят на правильность подключения, а также на силу фиксации проводников. После этого электроэнергия будет передаваться непосредственно на электроплиту.

Автомат-выключатель переводится в положение «включено». Если такое обозначение отсутствует, его заменяет значок «|». Включив автомат, проверяют правильность его работы.

Последнее испытание состоит в тестировании автомата, разъема и проводников на способность сохранять функциональность при максимальной нагрузке. Проверка осуществляется поворотом всех ручек электроплиты на максимум. Кабель и розетка не должны нагреваться, а автомат не должен давать отсечек.

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку.

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Обычно выбирается кабель сечением 6 мм2. Если речь идет о трехфазной сети 380В, то это будет кабель на 5 жил (возможно, меньшего сечения), однофазная 220В — на 3 жилы.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам. Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность.

Дополнительно нелишним будет изучить правила СП_31_110_2003, пункт 9.2, где указано, что категорически не допускается «вешать» на питающую линию дополнительные потребители, розетки, выключатели и т.д.

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками. Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения.

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором. Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать.

Определение места установки

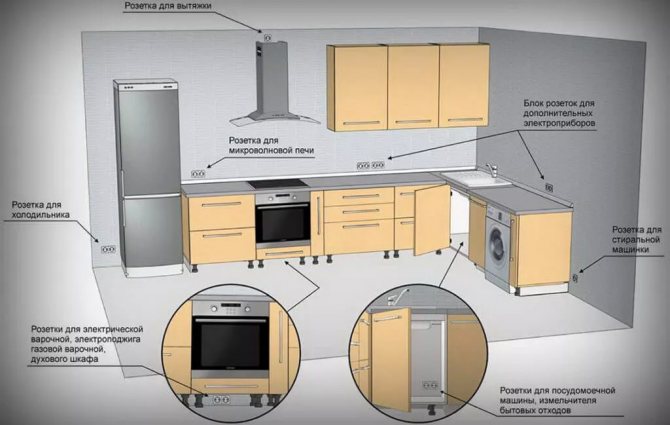

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

  • рядом с местом расположения мойки;
  • рядом со стиральной машинкой;
  • вблизи посудомоечной машины.

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Использование удлинителей противопоказано. Допускается устанавливать розетку за плитой, если ту достаточно легко будет вынуть из ниши. Неплохим вариантом считается размещение точки в соседнем нижнем шкафчике.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

Как установить саму розетку, мы уже писали в одной из наших статей. Про монтаж розеток в фартук — здесь.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

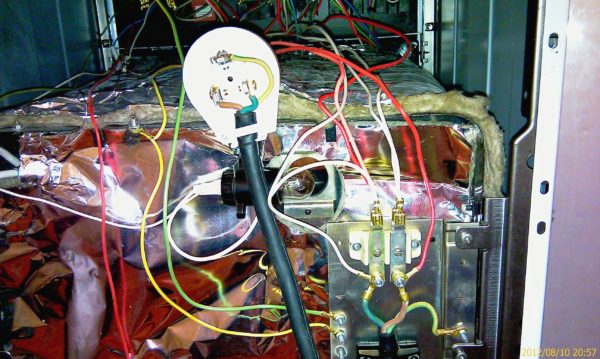

Подключение контактов к печке

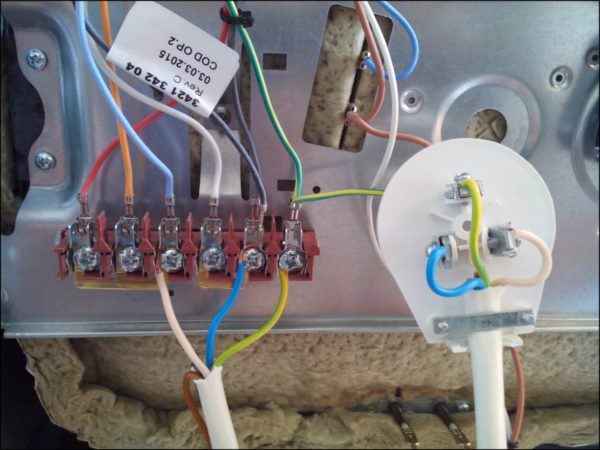

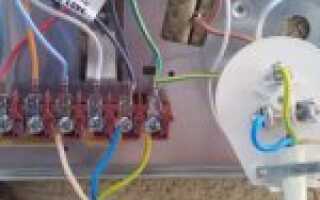

контакты электроплиты

Большинство печей и электрических плит имеют типовую схему подключения, которая показывает можно ли подключать устройство только к одной или еще и к трем фазам. Если у прибора универсальная схема, то она представляет собой 6 контактов, три из которых для подсоединения фаз, два для ноля и последний – для заземления. Маркировка точно такая же, как и на розетках – фазные контакты это L1, L2, L3, ноль обозначается как N, а заземление стандартным значком.

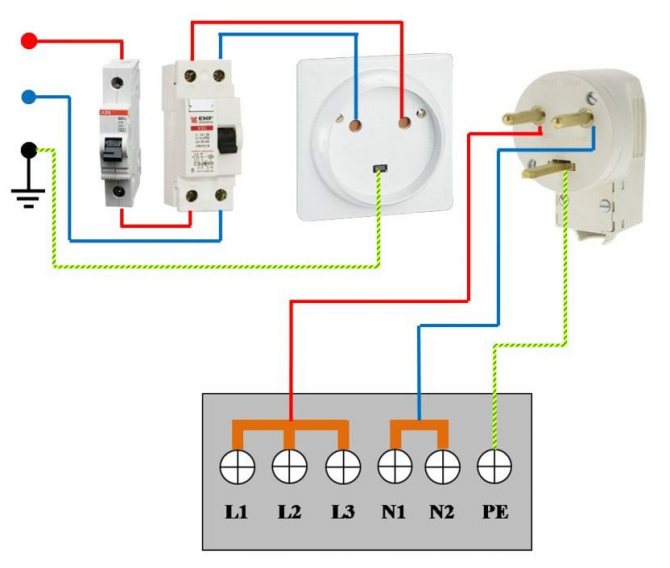

схема подключения электроплиты на одну фазу

Если производится трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае с однофазной сетью в комплекте устройства надо искать перемычки – одна из них замыкает между собой фазные клеммы, а вторая нулевые. Соответственно, фазный провод теперь можно подключать к любой из первых трех клемм, нулевой к любой их двух следующих, а землю к последней. Если вдруг перемычки нет, то их нужно изготовить самостоятельно, для чего подойдет кусок провода, такой же, что использовался для монтажа розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода – если они будут использоваться в трехфазной сети, то перемычки обязательно надо снять. В противном случае сразу же после подключения к сети возникнет не гарантийная неисправность.

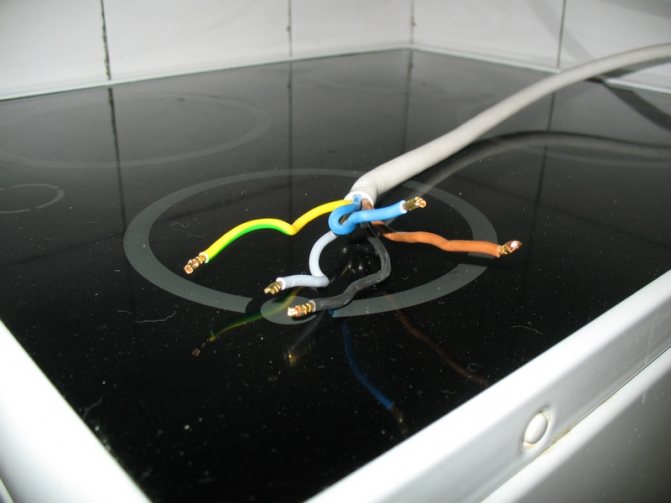

У некоторых устройств нет контактов, а вместо них просто выведен провод, который надо подключать к штепселю. Независимо от количества фаз цвета изоляции заземляющего провода будут желто-зелеными, нулевой – синий, а фазные – любых других.

В любом случае перед подключением надо изучить инструкцию – если устройство от нормального производителя, то к нему должна быть схема понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

а краткую инструкцию можно найти здесь:

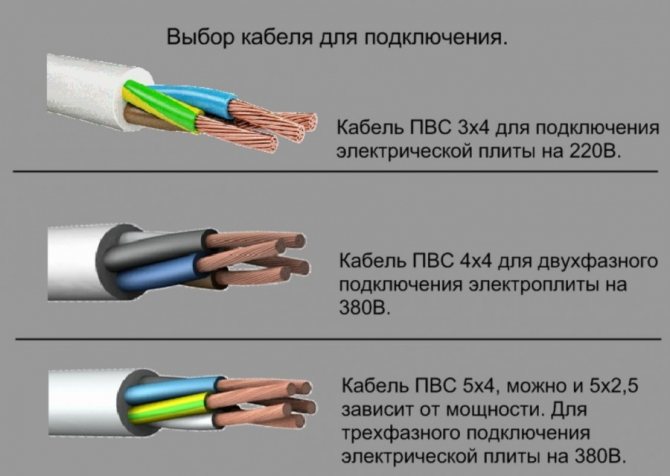

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Кабель для электроплиты

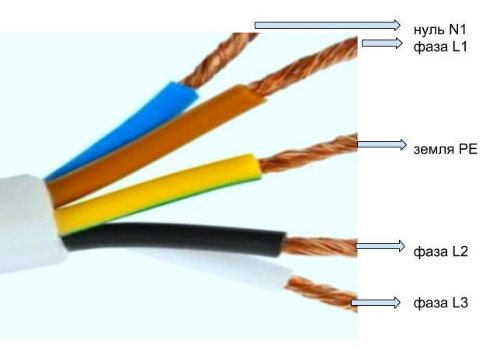

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Внимание! Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11. Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Внимание! Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Электрический кабель

Несколько слов о безопасности

Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.

Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.
