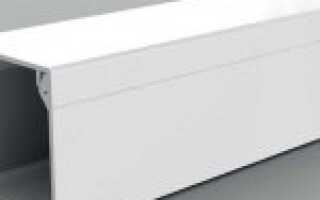

Для укладки электропроводки в помещениях используют кабель-каналы, размеры в таблице позволяют быстро подобрать необходимые комплектующие. Короба изготавливают из металла или пластика и могут окрашивать в различные цвета. Производители предлагают дополнительные комплектующие для аккуратного обхода углов или дверных проемов в квартире или офисе.
Типоразмеры кабель-каналов – таблица
Параметры продукции и требования к построению кабельных систем регламентируются стандартом ГОСТ 52868-2007, но многие изготовители руководствуются при производстве техническими условиями.
Характеристики кабель-каналов для электропроводки от компании In-Liner, имеющих прямоугольное или квадратное сечение, приведены в таблице.
Следует учесть, что при установке перегородок отсеки имеют разную площадь.
| Габариты короба, мм | Полезная площадь, мм² | Допустимое число разделителей, шт. | Количество отсеков при установке перегородок, шт. |
| 25х30 | 568 | Не предусмотрено | 1 |
| 60х40 | 1767 | 1 | 2 |
| 80х40 | 2645 | 2 | 3 |
| 120х40 | 3840 | 4 | 5 |
| 100х60 | 5063 | 2 | 3 |
| 120х80 | 8510 | 4 | 5 |
| 200х80 | 14430 | 6 | 7 |

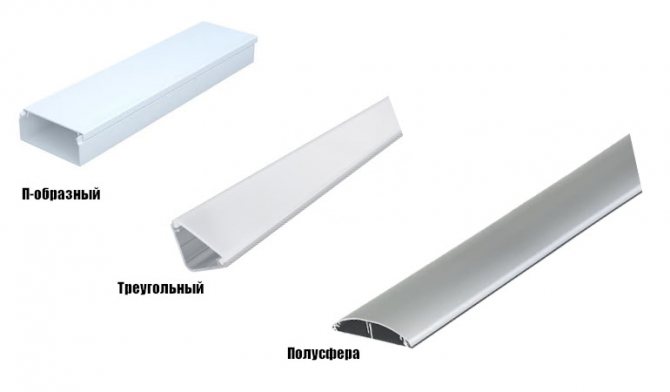

Форма

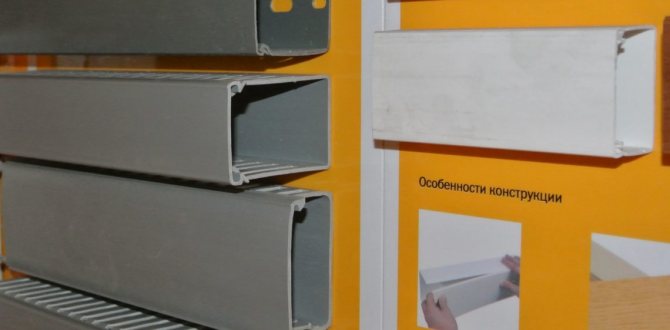

Сначала производители выпускали П-образные профили серого и белого цветов, а также прямоугольные. Сейчас появились короба разных расцветок и форм.
Изготавливаются профили в виде полусферы или треугольника. Все зависит от того, в каком помещении они прокладываются. Важную роль играет вид отделочных материалов.
Кабель-каналы изготавливают из негорючего ПВХ или полиэтилена.
Стандартная длина отрезка — 2 метра.
Но можно найти кусок большей длины.
Особенно популярны изделия, сечение у которых в виде буквы П. Изготавливаются они с перфорированными или глухими сторонами.

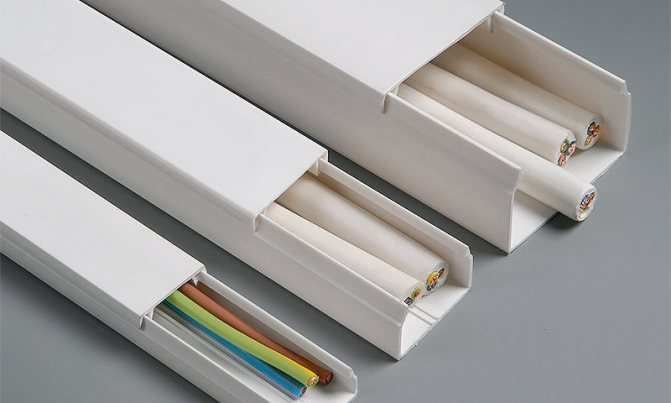

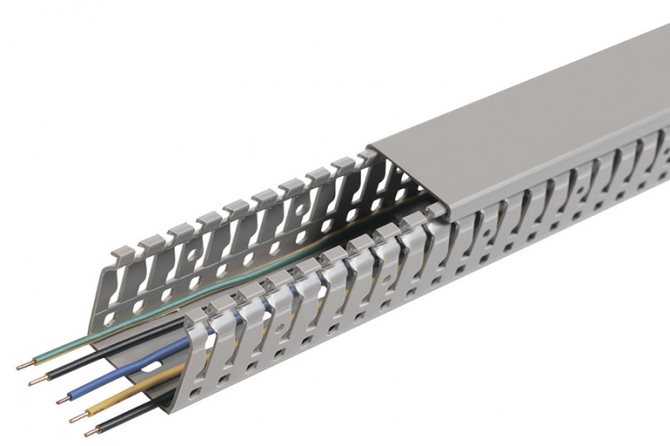

Как выглядит кабель-канал
Классическая конструкция состоит из:
- коробчатого основания (с прямоугольным, треугольным или фасонным профилем), которое крепится к поверхности винтами или клеем;
- крышки, оснащенной эластичными зацепами для фиксации с ответными фланцами на основании;
- соединительных элементов, позволяющих собрать из нескольких каналов единую магистраль;
- переходников для обвода внешних либо внутренних углов;
- съемных разделителей, которые предлагаются для коробов с увеличенной шириной;
- блока для установки розеток (используется только на некоторых типах каналов).
Промышленный лоток состоит из боковых направляющих и поперечин, соединенных дуговой сваркой, заклепками или болтами. Для крепления предусмотрены отверстия. Конструкция ставится на предварительно закрепленные на стене кронштейны.
Лоток обеспечивает удержание кабелей на заданной высоте. Защитные крышки конструкцией не предусмотрены.

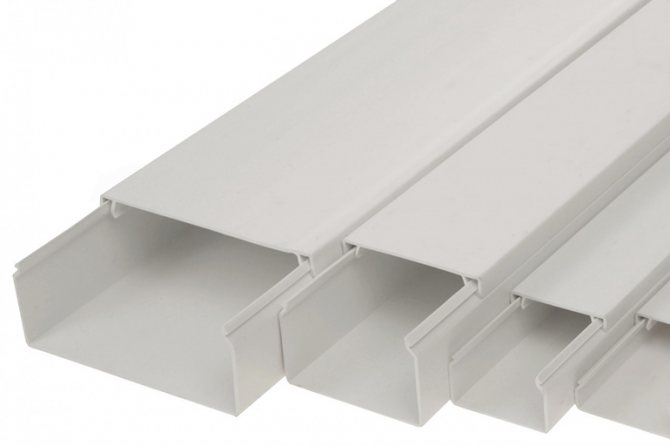

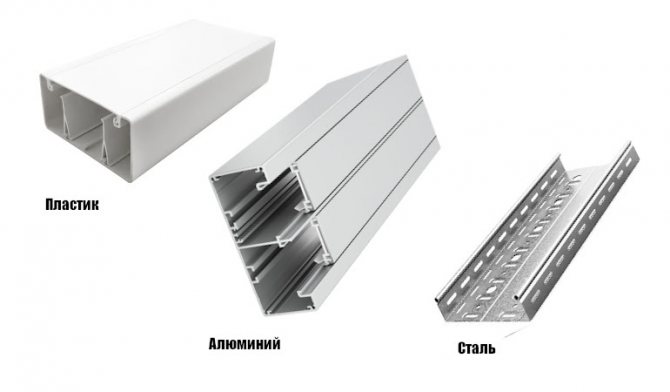

Материалы
Для производства продукции применяется:
- Сталь.
- Алюминий.
- Пластик.
Особенно популярны сегодня кабель-каналы из пластика. Они обладают оптимальными характеристиками. Часто такие изделия устанавливаются на улице.
Модели из алюминия отличаются оптимальными противопожарными показателями. Применяются они на заводах и предприятиях.
Изделия из металла впечатляют богатым выбором цветовых решений. На качественную оцинкованную сталь нанесено покрытие, которое становится препятствием для коррозии. Если основание перфорированное, установка существенно упрощается.

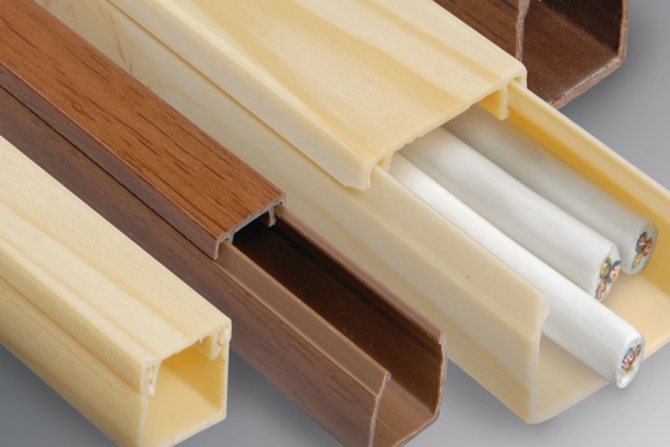

Пластиковые каналы бывают разных оттенков: белого, светлого, цветного, под дерево.
Специализированные каналы применяются в разных сферах. Обуславливается это богатым выбором аксессуаров для выполнения работ: углов соединительных, внешних и внутренних углов.
Сегодня многие компании изготавливают и продают короба. Самые известные:
- Экопласт.
- Аско.
- Омис.
- Legrand.
Современные кабель-каналы обладают массой преимуществ. Гарантирована эластичность и прочность, а также максимально надёжное соединение. При изготовлении применяется особый самозатухающий пластик. Он оптимален для монтажа кабеля, напряжение которого составляет максимум 1000 вольт.
Разновидности кабель-канала
Различные виды кабельканалов предназначены для бытового, коммерческого или промышленного использования. Изделия отличаются габаритами, типом монтажа и несущей способностью. При обустройстве открытой электропроводки применяют разные типы каналов (например, в зависимости от количества и сечения прокладываемых кабелей).

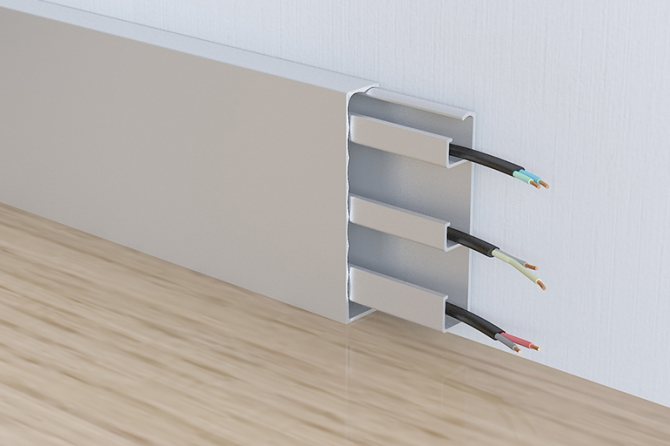

Плинтусные
Короб располагают на линии стыка стены и пола. Изделие выглядит как стандартный плинтус со съемной планкой. Расположенная внутри полость подходит для монтажа тонких телефонных кабелей или витой пары. Элементы имеют длину от 2,5 до 3 м и комплектуются соединительными планками и накладками для внешних или внутренних углов. Оттенок подбирают в зависимости от вида покрытия на полу или стенах.
Напольные
Короба для прокладки электропроводки, рассчитанные на напольный монтаж, отличаются уменьшенной до 10 мм высотой и сферической крышкой. Изделия изготавливают из ударопрочного пластика ПВХ разных цветов или алюминиевого сплава с анодированным напылением. Для промышленных помещений предлагаются короба высотой до 60 мм при ширине до 100 мм. Полусферическая крышка позволяет перевозить тележки и не создает препятствий для передвижения персонала.
Внутри короба имеются несколько полостей для укладки проводов, разделенных перегородками.
Парапетные
Кабельные каналы предназначены для установки на стены помещений. Дополнительные переходники позволяют стыковать короба или обходить углы. Парапетные изделия применяются в жилых или офисных помещениях для проводов электроснабжения или подключения оборудования (например, климатических установок). Они имеют прямоугольное сечение в диапазоне от 80х40 до 120х60 мм. Помимо стандартного белого цвета, доступны комплектующие с другими оттенками или декоративным покрытием, имитирующим дерево или камень.
Настенные системы и фурнитура
Ранее мы уже упомянули, что некоторые системы оснащаются разной фурнитурой для соединения. Давайте разберем подробнее, что сюда входит.

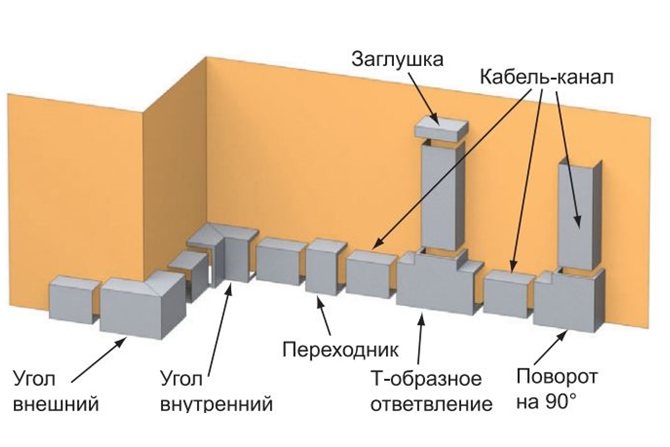

Полный набор фурнитуры для кабель-каналов
Такие системы стоят намного дороже простых кабель-каналов, зато устанавливать их намного проще, проще подключать к «скользящим» электроточкам, коими являются комплектные розетки и выключатели. Все система в себя включает следующее:
- Сама трасса, которая прокладывается на прямых участках.
- Переходники (соединители) нужны для технологичной стыковки кабель-каналов в торцах.
- Тройник и т-образное соединение помогает присоединить красиво ветку, идущую, например, к выключателю.
- Поворот помогает повернуть кабель-канал на одной плоскости.
- Углы внутренний и наружный используются для перехода трассы на смежные стены.
- Заглушка закрывает конец трассы с торца.
- Распределительные коробки – точки, где сходятся провода и соединяются в схемы.
- Скользящие электроприборы – они встраиваются в кабель канал и могут перемещаться внутри него как по полозьям. Заняв нужное положение, они фиксируются.

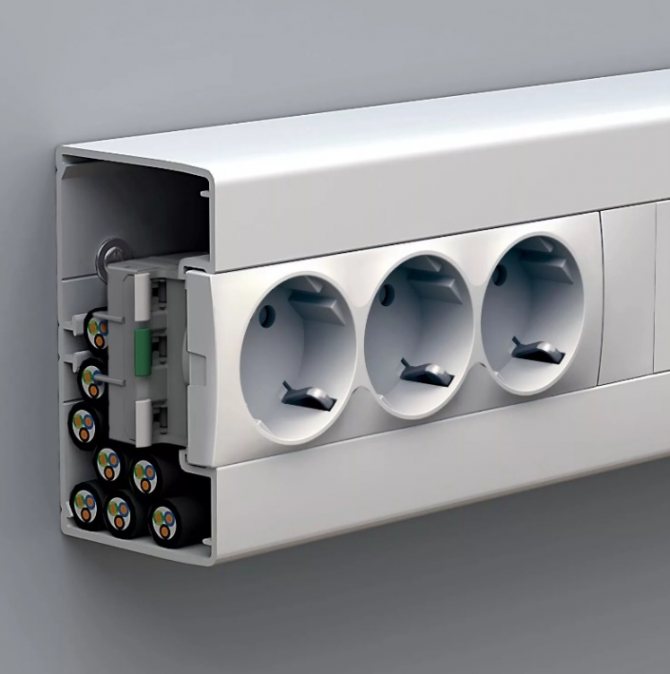

Встроенная в кабель-канал розетка
Использование таких систем удобно тем, что в короткие сроки можно качественно проложить проводку хоть во всем доме. При этом нет необходимости разводить грязь и все провода остаются в открытом доступе, что оценит любой электрик в случае необходимости ремонта и замены каких-либо участков.

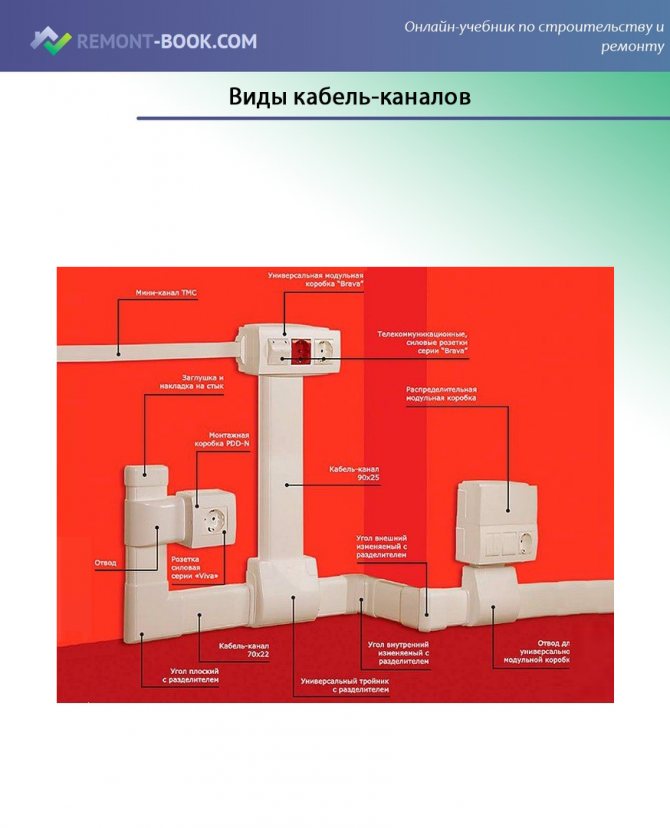

Виды кабель-каналов
Также преимуществами кабель-каналов будет:
- Небольшой вес, что облегчает монтаж.
- ПВХ модели стоят дешевле металлических и деревянных решений.
- Материал химически нейтрален, неуязвим к влаге и коррозии, со временем в нем не поселятся плесень и насекомые.
- Для грызунов он тоже интереса не представляет.
- Ухаживать за коробами из пластика очень просто.
- Срок службы изделия составляет не менее 25 лет.
- Материал пожаробезопасен и является дополнительной изоляцией для проводов.
Сфера применения кабель-канала
Начинающему монтажнику следует знать, для чего нужен кабель-канал. Пластиковые или металлические короба с крышкой используют для укладки силовой или слаботочной проводки в жилых либо офисных помещениях. Допускается монтаж конструкций на фасадных частях зданий при условии обеспечения защиты от проникновения дождевой или талой воды во внутренние полости. Открытые лотки из проволоки или стального профиля рассчитаны на укладку толстых силовых кабелей, применяются в промышленных условиях.
Советы по монтажу кабельканалов
скрыть проводку
Прежде чем крепить короба на поверхность, следует проверить ее ровность
Важно, чтобы не было бугров и изгибов, но об этом хозяин должен позаботиться еще до начала монтажа открытой электропроводки. Разрезать кабельканал следует при помощи болгарки, так как лобзики и ножи оставляют заусенцы и повреждают целостность конструкции. Старайтесь закреплять кабельканалы на жидкие гвозди или специальный клей. В этих случаях лучше не пользоваться саморезами. Желательно покупать короба, имеющие внутреннюю перегородку — это свойство очень удобно при монтаже.
Важно! Соблюдая наши советы и правила выбора, вы получите идеальное эстетичное решение для своего жилища
Как выбрать короб для прокладки провода
Перед подбором канала следует разработать эскизный проект электропроводки и определить номенклатуру материала. Стандартные короба имеют длину по 2 м и поставляются в пачках. Их количество в упаковке варьируется от 9 до 100 шт. Также необходимо закупить требуемое количество соединителей и угловых переходов.
Материал
Для внутреннего монтажа в жилых помещениях подойдут пластиковые короба, отличающиеся компактными размерами и аккуратным внешним видом. Металлические изделия рассчитаны на установку в подвалах или на промышленных объектах. Короба из стали можно использовать для прокладки кабелей электроснабжения между распределительными щитками на одном этаже или внутри здания.
Цвет короба
Цвет материала подбирают в зависимости от отделки стен помещения. Производители предлагают пластиковые каналы с различными оттенками. Под воздействием солнечного света пигмент теряет яркость. Стальные короба имеют оцинкованную поверхность и редко покрываются слоем эмали. Алюминиевые лестничные лотки предназначены для установки в цехах и не окрашиваются в процессе производства.
Назначение
Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс. Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:
- электрической проводки для снабжения питанием электрооборудования;
- телефонных кабелей;
- оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
- линий видеонаблюдения, сигнализации и пожарной безопасности.
Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.

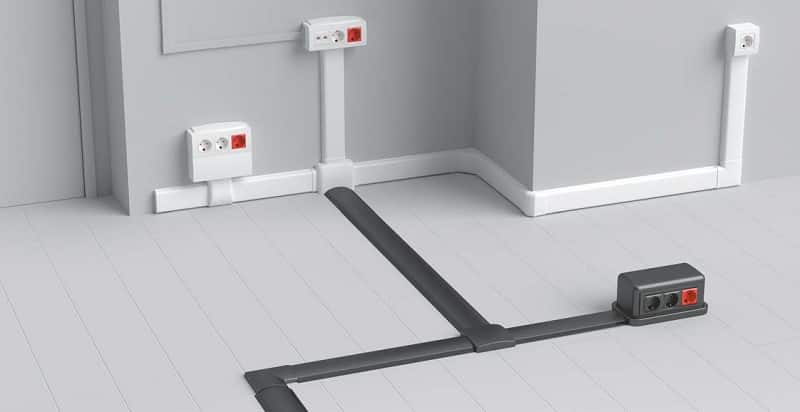

Рис. 1. Пример использования напольных и плинтусных кабель-каналов
Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.
К достоинствам кабельных коробов, несомненно, относятся:
- высокий уровень безопасности на протяжении всего срока эксплуатации;
- простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
- надёжная защита проводов от случайных механических повреждений;
- ограничение несанкционированного доступа к проложенной проводке;
- эстетическая привлекательность парапетных коробов, усиленная элементами декораций.

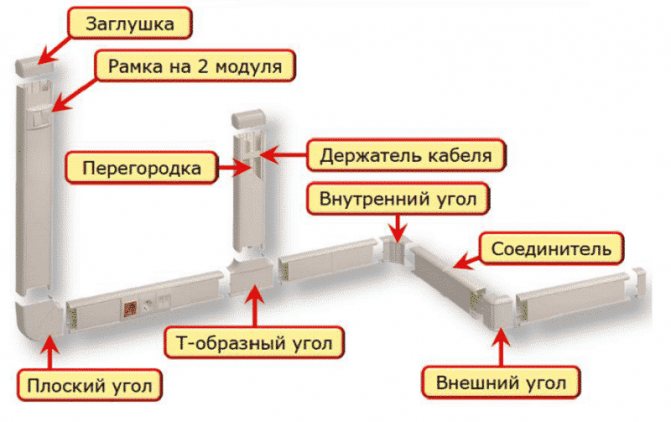

Рис. 2. Схема монтажа парапетного короба
Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.
