Как правильно выбрать гофру для кабеля, какие размеры бывают и как правильно выполнить монтаж электрики?

Здравствуй, дорогой гость!

Сегодняшней статье нужно уделить особое внимание. Речь в ней пойдет о безопасности. О безопасности нас и нашего имущества, и о том как маленькая деталь может спасти жизнь вам и ваши близким.

Мы все помним боль Кемерово. Страшный пожар, унесший десятки жизней. Основная версия — неисправность проводки. И такие ситуации, к сожалению, не единичны.

Именно поэтому предлагаю узнать, как можно обезопасить проводку от возгорания, зачем нужна гофра для кабеля и чем она поможет при возникшем коротком замыкании.

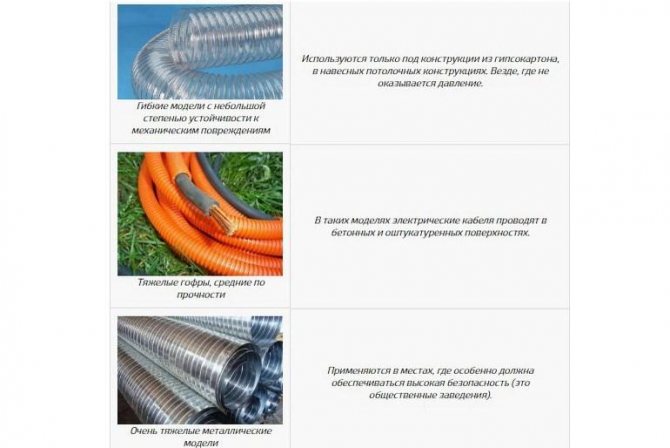

Виды гофры для прокладки кабелей

Гофра для проводов предотвращает распространение огня при коротком замыкании в стенах, выполненных из горючих материалов. Кроме того, она защищает кабель при различных видах работ и выполняет эстетическую функцию.

Предлагаю разобраться, какие бывают кабельные гофры.

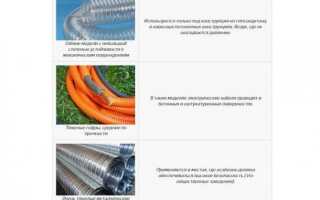

По материалам:

  • Тонкостенный рукав

Чаще всего используется в декоративных целях. За счет небольшой толщины имеет высокую гибкость и легко повторяет контур помещения. Отличается невысокой прочностью и выдерживает нагрузку не более 320Н/5см2. Укладывается под обшивкой потолка и стен. Материал очень тонкий и легкий.

  • ПВХ

Поливинилхлорид популярен для изготовления оболочек из-за уникального свойства самозатухаемости, незаменимом при возгорании провода.

  • Полиэтиленовые и Полипропиленовые

Имеют несколько разновидностей:

  1. ПНД-полиэтилен низкого давления- отличается высокой гибкостью. Горюч;
  2. ПВД —полиэтилен высокого давления — самый прочный. Используется для внутренней (скрытой) прокладки, прокладываемой в кирпиче, пенобетоне, бетоне; Нельзя использовать этот материал в горючих стенах. Трубы ПНД выдерживают колебания температур в широком диапазоне- от −25 до +95 градусов по Цельсию.
  3. ПП —полипропилен- используется при строительстве монолитных домов. Проводка в данной гофре закладывается в специальные штробы стен.
  • Тяжелый прочный

Имеет толстые стенки, и соответственно высокую прочность. Используется для укладки в цементно-песчаную стяжку в полу или траншее на улице. Прочность-до 1250н/5см2)

  • Металлорукав

Самая прочная гофра для кабелей. Изготавливается из колечек стальной полосы толщиной 0.25- .03мм, соединенных между собой плосковыгнутыми и плосковыпуклыми шайбами. Дополнительную стойкость коррозии придает оцинковка гофры. Металлорукав так же может изготавливаться из нержавейки. Кабель в такой защите может использоваться в стенах из любого, даже горючего материала, и выдерживает нагрузку до 4000 Н/5см2 и выше. Для удобства работы металлическую гофру часто оснащают протяжкой для кабеля.

Гофрированная оболочка для кабеля выпускается разного цвета. Обычно изделия их ПВХ выпускаются в сером цвете, черные из полиэтилена, а из полипропилена -синие. Но строгих правил в плане цвета нет.

№6. Производители гофротруб для электропроводки

При покупке гофротрубы не мешает поинтересоваться наличием сертификатов качества. Это не простая формальность, а важное требование безопасности. Не мешает посмотреть и на имя производителя, так как крупные компании не будут рисковать своей репутацией и выпускать продукцию несоответствующего качества. Среди самых крупных производителей гофротруб, чья продукция представлена в отечественных магазинах, стоит отметить:

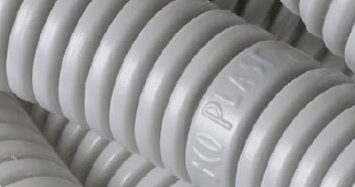

  • ООО « – отечественное предприятие, которое занимается производством и продажей широкого спектра материалов для электропроводки, в т.ч. выпускает гофротрубу. В ассортименте представлены изделия из ПВХ, ПНД и ПП, легкие и тяжелые трубы, с зондом и без него, разного диаметра. Производство стандартизировано по ISO 9001, а продукция соответствует всем европейским требованиям;

  • ЗАО «РУВИНИЛ» — один из самых крупных российских производителей электротехнической продукции. С 1998 года компания освоила производство огромного вида продукции, использует современные технологии и качественное сырье. Компания выпускает гофротрубы из ПВХ, ПНД и ПВД диаметром от 16 до 63 мм;
  • — еще одна достаточно крупная отечественная компания, которая выпускает солидный перечень электромонтажных изделий. Гофротрубу тут производят только из ПВХ, диаметр от 16 до 55 мм, есть изделия с зондом и без, легкие и тяжелые;
  • ООО «Дельта» выпускает продукцию под торговой маркой «ЭнергоПласт». В ассортименте есть трубы ПВХ и ПНД, легкие и тяжелые, с зондом и без;
  • «Тюменский завод гофротруб» производит ПВХ трубу разного диаметра;

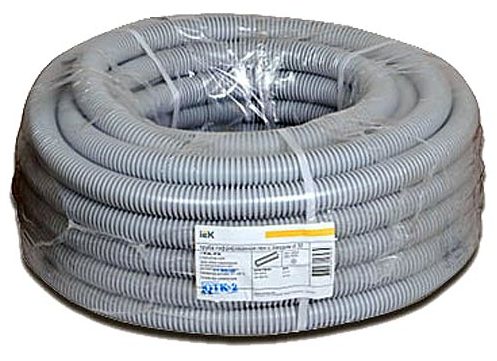

  • NASHORN – предприятие, которое сегодня называют одним из самых крупных производителей пластиковых труб. Для монтажа электропроводки тут выпускают гофротрубу только из ПВХ, ассортимент не очень большой.

Почему популярна, плюсы и минусы

Срок службы кабеля снижается из-за перегрева, излишней влажности, воздействия ультрафиолета и множества других факторов. В результате- короткое замыкание, пробой, поражение током. Поэтому использование гофрорукава полностью оправдало себя и становится популярнее с каждым годом.

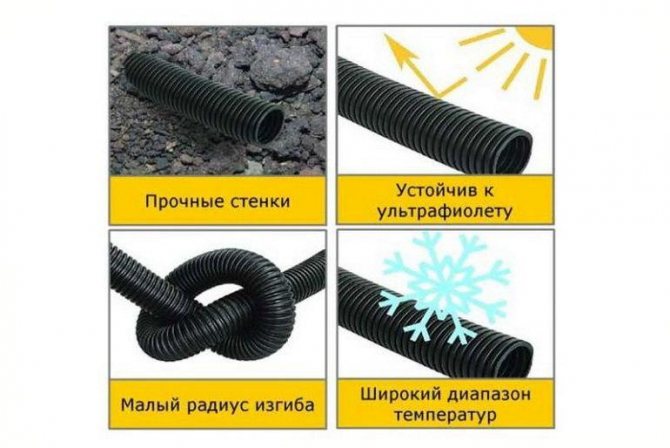

Плюсы гофр для кабеля:

  1. Водонепроницаемость;
  2. Долговечность;
  3. Стойкость к возгораниям, огнеупорность, негорючесть;
  4. Сопротивляемость механическим нагрузкам, прочность;
  5. Легкость;
  6. Эстетичность;
  7. Коррозионная стойкость;
  8. Кабель, помещенный в гофру , не ударит человека током;
  9. Защита кабеля от воздействий окружающей среды.

Минусы:

  1. Цена. Даже самое дешевое пластиковое изделие- это дополнительные расходы;
  2. Необходимость тратить дополнительное время на расчет диаметра гофры и протяжку кабеля;

Кто-то скажет-для чего нужно тратить деньги , если кабель все равно выпускается в защитной изоляции? Ответ прост: Металл, из которого выполнены провода (алюминий или медь) спокойно прослужит 25-30 лет, а вот оплетка кабеля без защиты живет в среднем 3 года.

№3. Конструктивные особенности гофротруб

Гофрированные трубы делят на:

  • однослойные;
  • двухслойные.

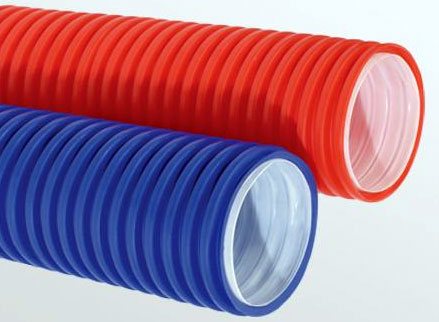

С однослойными трубами все ясно только по одному названию. Двухслойные предполагают наличие внешнего гофрированного слоя и внутреннего гладкого. Последние используются реже, но позволяют обеспечить кабелю еще более высокую стойкость к механическим нагрузкам.

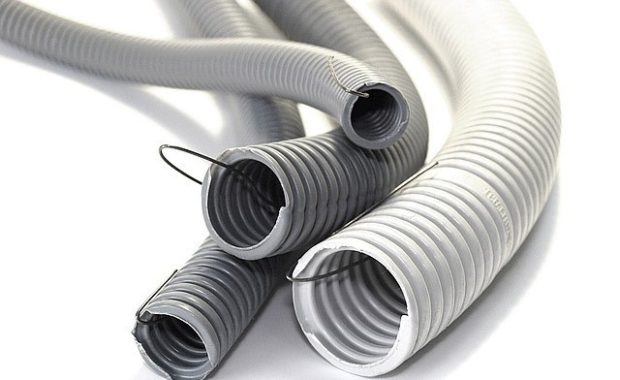

Внутри гофрированной трубы может быть расположен зонд. Это стальная проволока, которая проходит вдоль всей трубы. Зонд значительно облегчает процесс затяжки проводов в гофру. В продаже можно найти гофротрубу и без зонда. Она стоит дешевле, но с затягиванием кабеля в нее придется помучаться.

Как правильно подобрать и какая лучше

Гофра для электропроводки подбирается исходя их следующих факторов:

  • Место расположения проводки (улица, помещение, пол, потолок или стены)

Для уличной проводки необходимо использовать защиту повышенной прочности (твердую или металлическую).

  • Если это стены — необходимо понимать, из какого материала они изготовлены

Для монолитных стен необходимо выбирать полипропиленовую гофру, для кирпичных, бетонных, панельных и блочных — из полиэтилена высокого давления. Если требуется защитить провод внутри помещения, но не спрятанные в стены — идеально подойдет гибкая легкая оболочка из ПНД.

  • Назначение кабеля.

Перед выбором гофры в магазине обратите внимание на следующие нюансы: Белые жгуты (провода) используются для прокладки компьютерных сетей, черные и серые — общего назначения, красные — для внешней наружной прокладки на улице, а зеленым обозначаются изделия для телефонных кабелей.

Размеры и стоимость

Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:

Площадь поперечного сечения провода, мм Количество проводов, шт Внешний диаметр гофры, мм
1.5 2, 3, 4, 5 16,16, 20,20
2.5 2, 3, 4, 5 16,16, 20,25
4 2, 3, 4, 5 20,20,25,25
6 2, 3, 4, 5 20,25,32,32
10 2, 3, 4, 5 25,32,32,40
16 2, 3, 4, 5 32,32,40,40
25 2, 3, 4, 5 32,40,50,50
35 2, 3, 4, 5 40,50,50,63
50 2, 3, 4, 5 50,50,63, 63
70 2, 3, 4 50,63,63
95 2,3 63,63
120 2 63
150 2 63

Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:

  1. К розеткам и выключателем —не менее 20мм;
  2. К приборам освещения и датчикам— от 16мм;
  3. От главной распределительной коробки или щитка — не менее 25мм;
  4. Соединение между двумя щитками — не менее −32мм;
  5. Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
  6. Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.

Цены

Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.

Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.

Приобретать материал лучше в специализированных магазинах. Экономия в вопросах безопасности не нужна.

Сведем приблизительную стоимость изделий в общую таблицу:

Название Тип Внешний диаметр Внутренний диаметр Цена за метр, средняя
Гофра ПВХ легкая 16 мм 11,4 мм 2,4 руб
Труба защитная гофрированная ПНД черная ДКС 15,7 мм 11,3 мм от 7,5 руб/м
Труба гофрированная ПНД черная ДКС 19,5 мм 14,5 мм от 8,9 руб/м
Труба ПНД красная двойная (двухслойная) жесткая 50 мм 41,5 мм 78,5 руб/м
Труба ПНД тяжелая тяжелая 31 мм 23,4 мм от 9,7 руб/м
Трубка ППЛ (полипропилен) гофрированная легкая 19,7 мм 14,8 мм от 28 руб/м
Гофротруба полиамид черная 21,2 мм 16,8 мм от 52 руб/м
Металлорукав оцинкованный металл 20мм 18мм От 32руб/м

Получение согласований на новое подключение СИП от магистрали до дома

  • В вашем районе нужно найти государственный орган, отвечающий за энергосбыт района. В них получаете документы, что вы, как собственник или уполномоченное лицо, имеете право на подключение;
  • Заказываете и получаете проект подключения дома;
  • Если в радиусе 25 метров от дома стоит опора магистрали или линейного ответвления, то подключать будете от неё. Если опоры удалены, то придется «раскошелится» на установку дополнительной опоры.

Монтаж

Требования и нормы

При прокладке гофры необходимо обеспечить следующие условия:

  • Длина одного участка- 20-25м максимум. При этом трасса не должна иметь более 4 поворотов;
  • Единый отрезок гофррукава не укладывается в острых углах:
  • Повороты не должны располагаться рядом;
  • Угол поворота не должен быть меньше 90 градусов, радиус- лучше больше, чем меньше;
  • Минимальное расстояние между двумя параллельными рукавами- не менее 200мм

Последовательность работ

  1. Электрическая гофра режется на отрезки согласно чертежу. Если рукав оборудован протяжкой- ее необходимо придерживать в процессе резки;
  2. Готовиться кабель (жгут), его для увеличения твердости лучше в нескольких местах перевязать гладкой изолентой;
  3. Конец кабеля присоединяется к протяжке и скрепляется с ее концом;
  4. Жгут протягивается в гофрированную электротехническую трубу
  5. Кабель в защите закладывается в канал.

Видео как продевать кабель

Крепеж

Существует несколько общих правил крепежа:

  • Расстояние между крепежными элементами в идеале — 40-50 см;
  • Винты, саморезы, дюбеля следует закручивать до конца, чтобы шляпка не царапала гофру;
  • Способ крепления зависит от материала стен. Для мягких (дерево, гипсокартон и тп) подойдет гвоздь или саморез. Дли кирпича и подобных поверхностей — дюбель гвоздь;

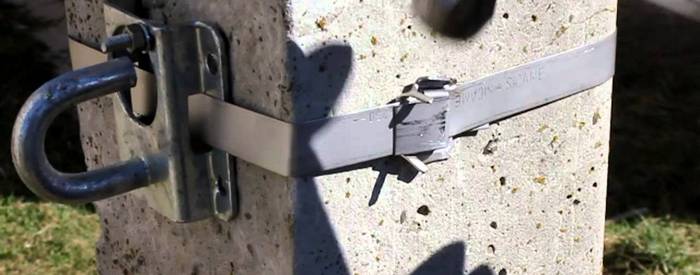

  • К бетонному столбу рукав крепится пластиковыми стяжками, к тросу- пластиковыми подвесками;

Виды крепежа для гофрорукавов:

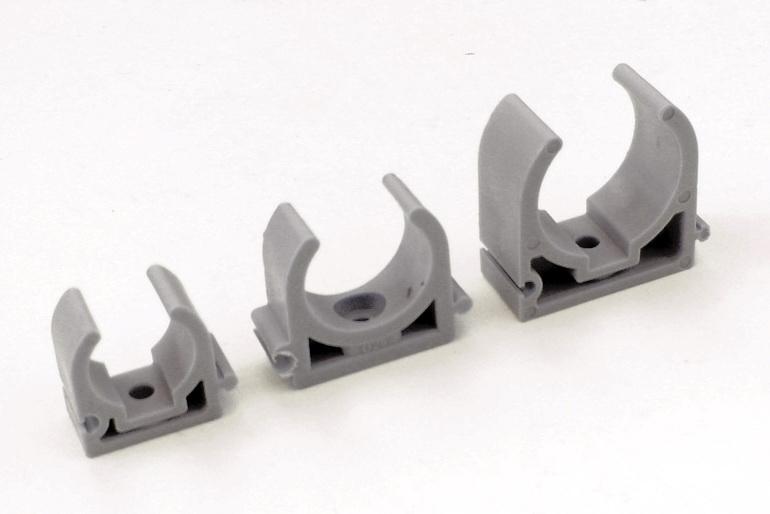

  • Дюбель-клипса;
  • Дюбель-стяжка;
  • Кабельные стяжки КСП;
  • Клипсы и скобы с гвоздем;
  • U-образные скобы;

Выбирается тот или иной крепеж в зависимости от размера и формы гофры и места ее крепления

Особенности прокладки на улице

  1. При прокладке кабеля на улице нужна специально предназначенная гофра, с защитой от ультрафиолета и от механических повреждений;
  2. Температурный диапазон материала должен быть широким. Если кабель подвешивается- необходимо дополнительное армирование изоляции.
  3. Гофру на улице часто монтируют на специальный трос с помощью специальных стяжек;

Все электромонтажные работы следует проводить под контролем профессионального электрика, а лучше совсем поручить это дело специалистам. Вряд ли новичок осуществит правильный монтаж.

Назначение гофрированной трубы

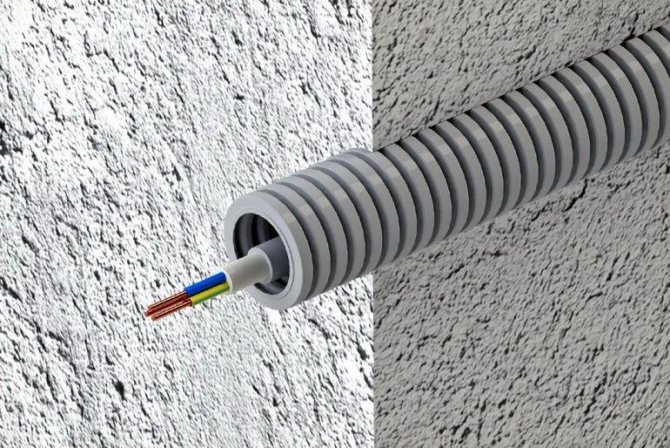

Гофра предназначена для защиты кабеля и выполняет следующие функции:

  • Механическая защита изоляции. Согласно требованиям ПУЭ в производственных помещениях провода и кабели, установленные на высоте ниже 2 метров, необходимо монтировать в трубах для прокладки кабеля. Так же нуждаются в защите подвод проводов к электродвигателям и другому оборудованию и квартирная электропроводка, проложенная в отверстиях профилей в гипсокартонных перегородках.
  • Удобство замены. При выходе кабелей из строя их необходимо заменить. Если электропроводка выполнена закрытым способом в штробах и скрыта под слоем штукатурки, то при замене проводов необходимо делать ремонт помещения. Поэтому целесообразно такую проводку прокладывать в гофрированных трубах и для замены достаточно вытащить один кабель и затянуть другой.
  • Монтаж электропроводки на деревянных стенах. В этих случаях необходимо прокладывать провода в несгораемых трубах. Использование пластиковой или металлической гофры позволит сделать это быстрее и дешевле.

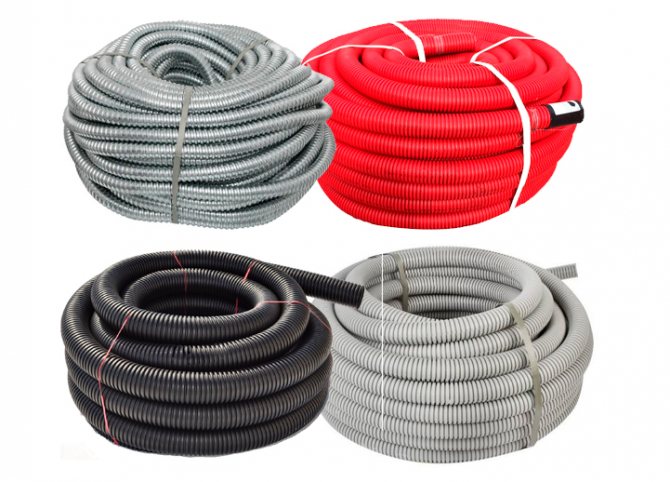

    типи гофротруби для проводів
