Как заменить электросчетчик по правилам: порядок процедуры замены и подключения. Тонкости законодательства и нюансы оформления разрешения

Электросчетчик является обязательным атрибутом любой городской квартиры. С помощью этого прибора легко определить объем электроэнергии, которая была потреблена жителями квартиры. А это позволяет регулировать отношения, которые возникают между потребителем энергии и ее поставщиком. Однако иногда встречаются ситуации, при которых требуется произвести замену старого электросчетчика на новый, например, на более современный. О последовательности действий, как заменить электросчетчик в квартире, за счет кого должна осуществляться эта процедура и какова правильная последовательность действий, будет рассказано в нашей статье.

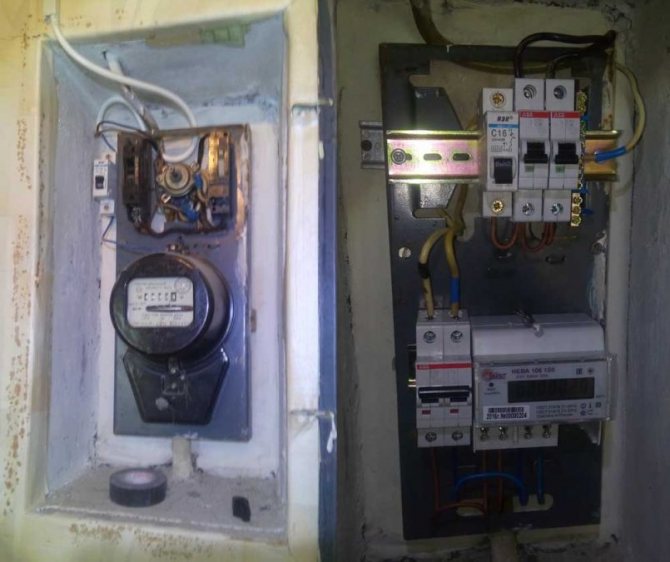

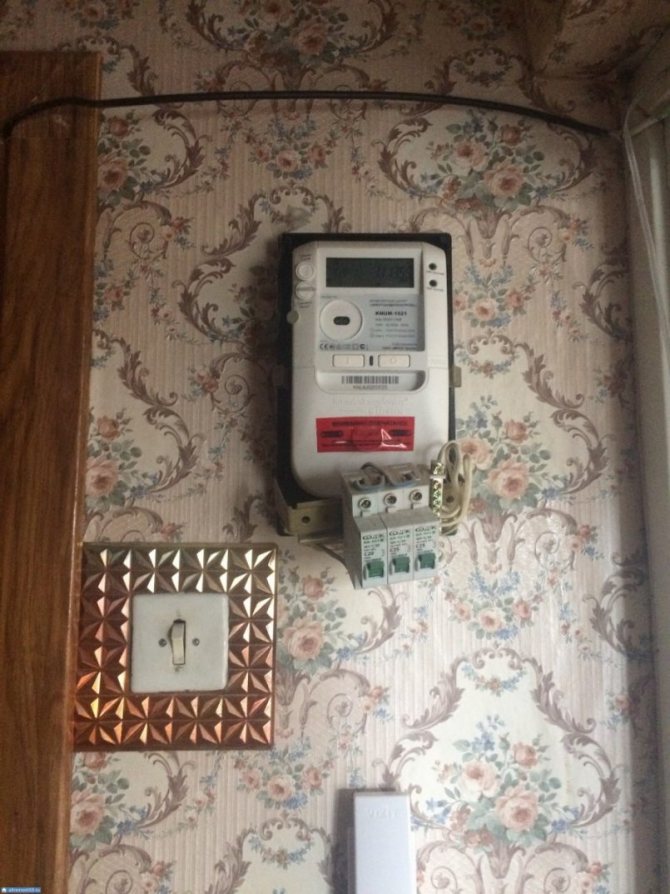

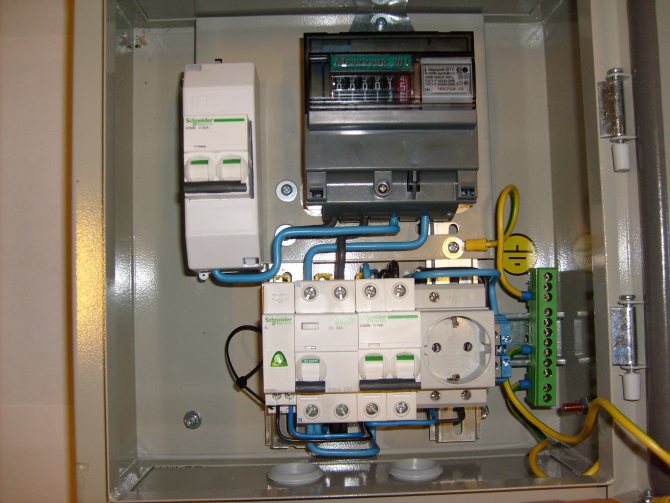

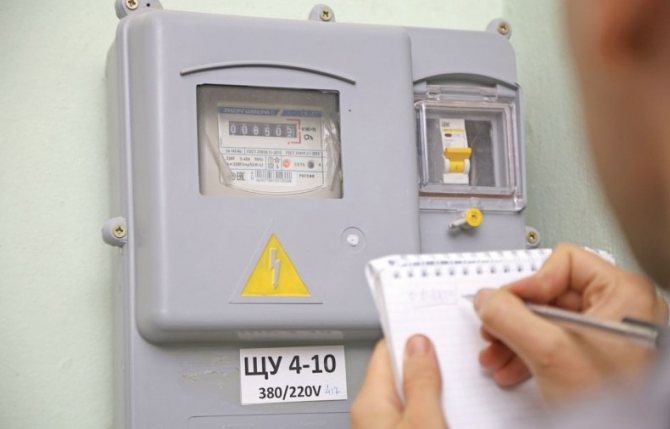

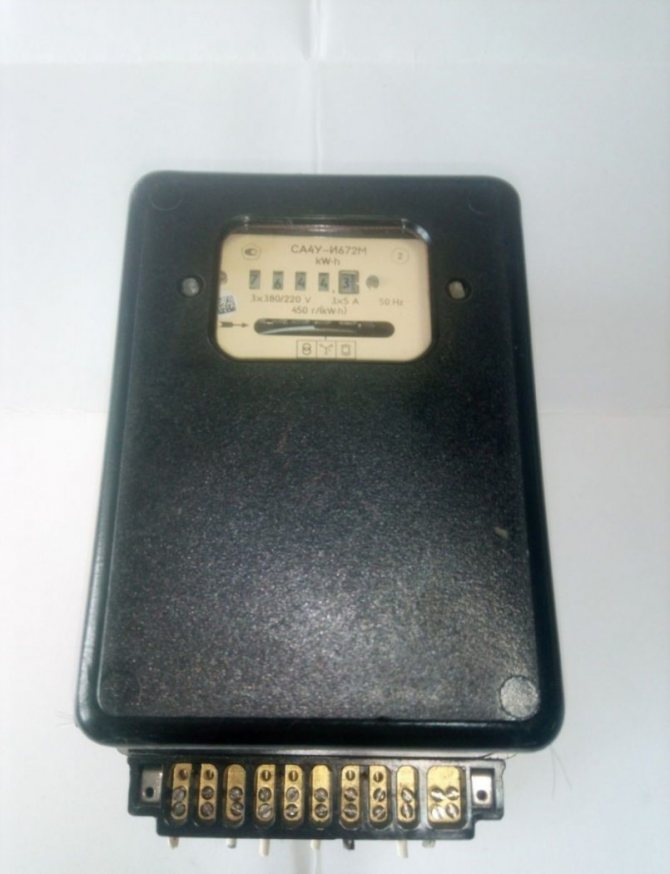

Электросчетчик в квартире

Причины для замены счетчика

Причины, по которым может потребоваться такая замена, могут быть различны. Но они делятся на две группы:

По инициативе организации, обеспечивающей энергоснабжение. Например, замена по итогам плановой проверки в связи с истечением срока эксплуатации или неисправностью прибора, плановое переоборудование более современными системами учета.

По инициативе потребителя электроэнергии. Здесь причины могут быть как вынужденными: истечение срока эксплуатации, неисправность прибора, нарушение сроков поверки, нарушение пломбы, так и вызванными желаниями потребителя: переход на двухтарифный учет, повышение точности учета, желание установить счетчик, способный выдерживать большую нагрузку.

Правила безопасности при установке


При замене электросчетчика в помещении необходимо соблюдать следующие правила:

  • Запрещается оставлять оголенные провода, которые могут стать причиной короткого замыкания и поражения человека током.
  • Не разрешается выполнять скрутки проводов. Все они должны соединяться в распределительном щите через клеммные коробки. Провода должны быть аккуратно уложены и соединены диэлектрическими жгутами в пучок.
  • Включать прибор учета нужно при отключенном автоматическом выключателе после счетчика, то есть без нагрузки.
  • Металлоконструкция, где установлен прибор, должна иметь заземление.
  • После включения автомата должен засветится индикатор «Сеть». Значки «Реверс» и т. д. не должны гореть, иначе подключение неправильное.
  • При отключенном отходящем автомате, светодиод, фиксирующий расход электроэнергии, мигать не должен.

Мнение эксперта

Махинов Владимир Константинович

Специалист по электрокоммуникациям

Характер индикации зависит от конструкции электросчетчика и его типа. Перед началом работ внимательно ознакомьтесь с руководством по эксплуатации.

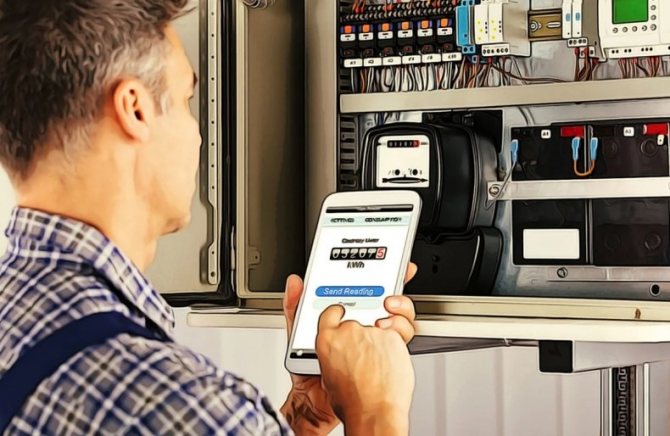

Организационные вопросы замены электрического счетчика

Если вы обнаружили неисправность своего электросчетчика (смотри Введение), вы должны известить организацию, оказывающую вам услуги энергоснабжения, сообщив также показания прибора.

Как уже отмечалось, вы можете обратиться за заменой и по причинам не связанным с выходом прибора учета из строя.

В любом случае, вы должны написать заявление в организацию, в которую платите за электроэнергию. При подаче заявления необходим паспорт и подтверждение того, что вы собственник жилья. Возможно, что потребуется предоставить копии этих документов. Если заявление будет подавать кто-то от вашего имени, он должен иметь доверенность от вас на выполнение этого действия.

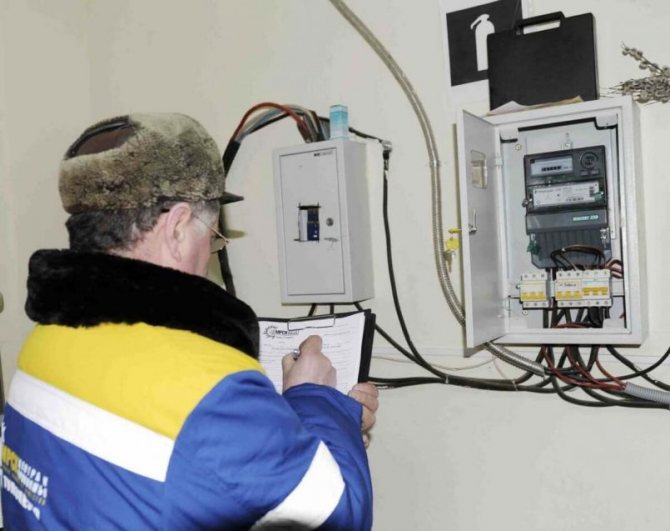

Организация направит к вам своего специалиста соответствующей квалификации, который выполнит замену и произведет ввод счетчика в эксплуатации, включая его опломбирование и составление соответствующего акта замены. Один экземпляр акта остается у потребителя.

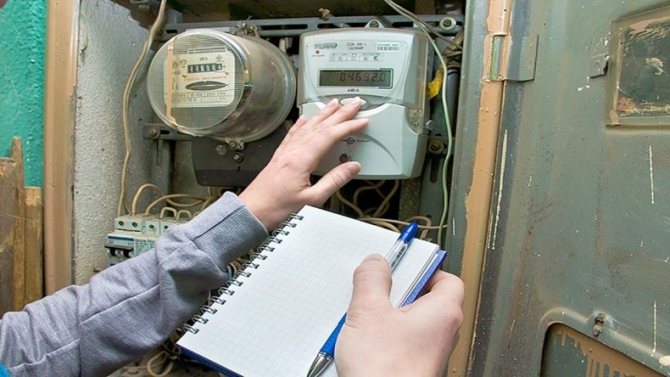

Надо тщательно проверить соответствие всех данных, указанных в акте, фактическим показаниям счетчиков и паспортным данным счетчиков. Также необходимо хранить паспорт нового счетчика, так как в нем указана дата поверки прибора.

Для установки нового счетчика вы должны самостоятельно приобрести его. Приобрести можно любую модель, которая есть в реестре приборов, прошедших сертификацию.

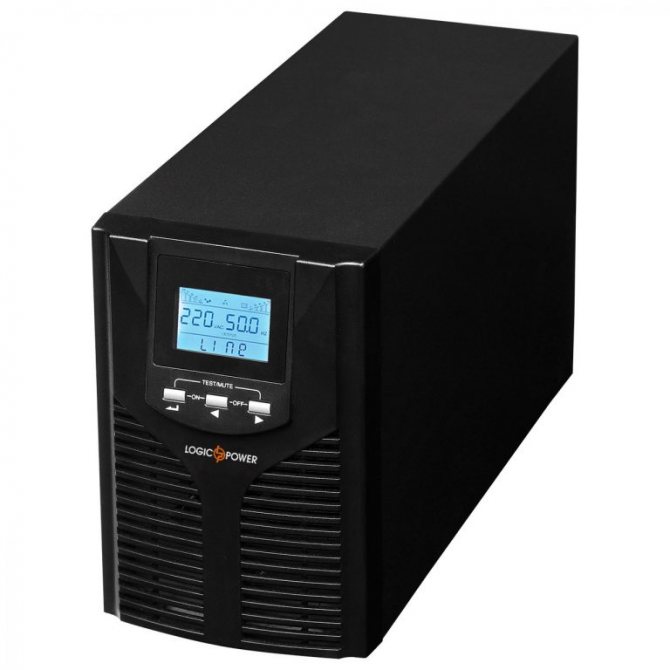

  • ИБП для дома: виды, устройство и особенности работы

  • Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)

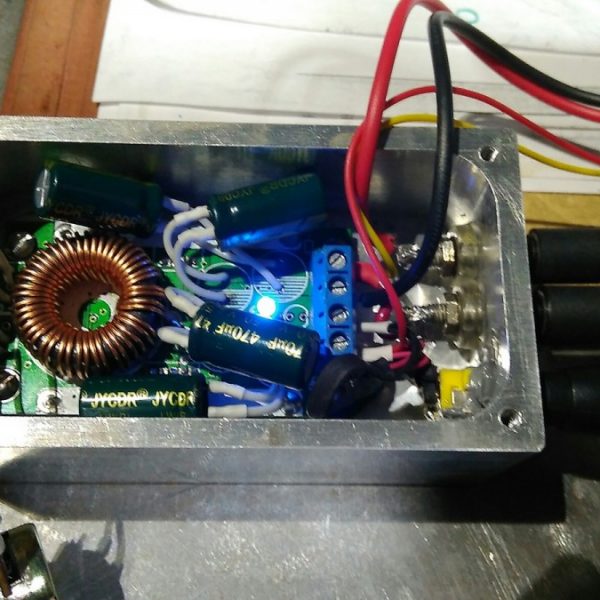

  • Самодельный блок питания на 12 вольт: подбор компонентов и простые схемы для создания своими руками. 130 фото самодельных универсальных блоков

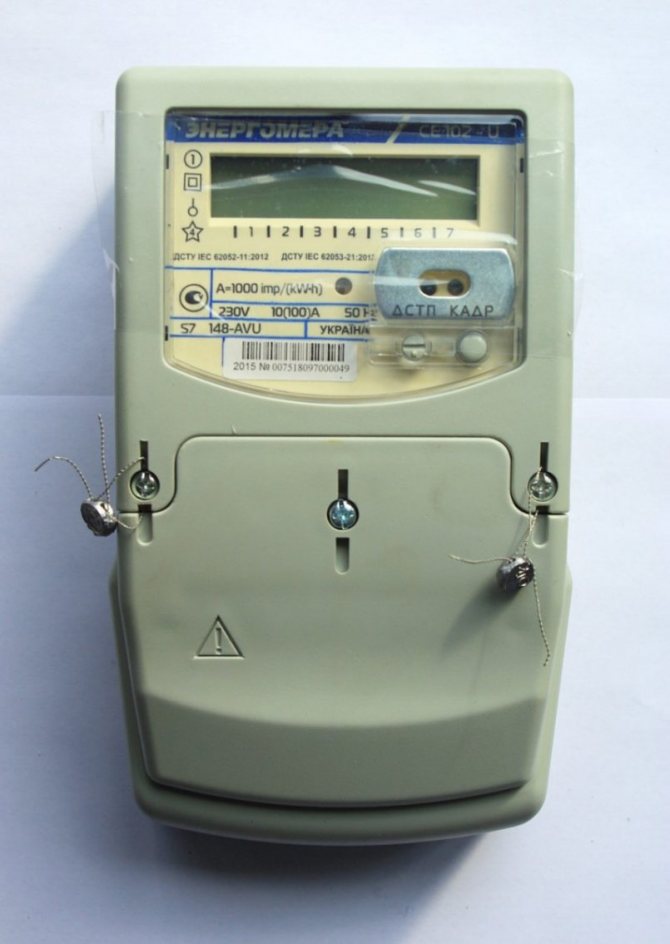

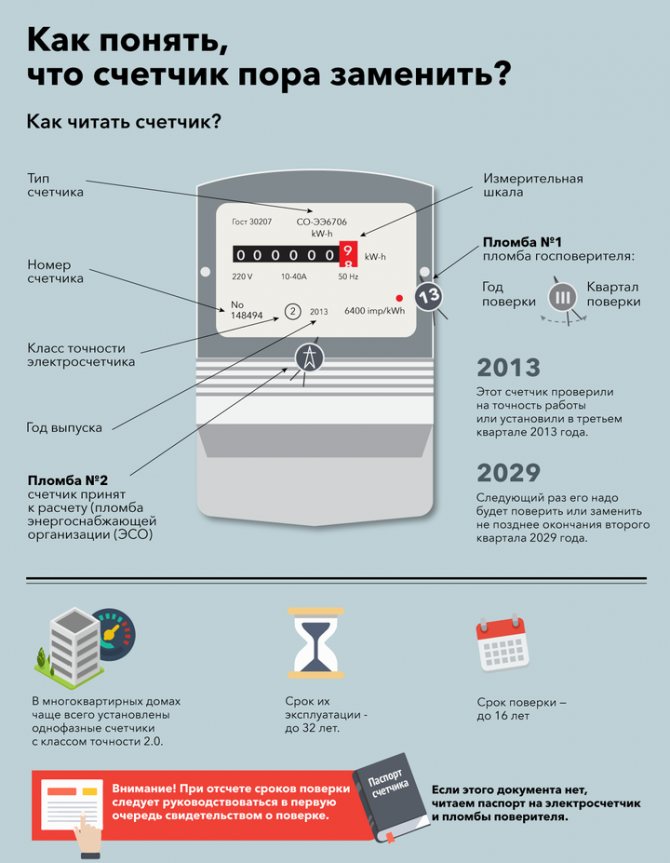

На счетчике должны быть пломбы госповерки с клеймом организации-поверителя и даты поверки. Кроме того, от изготовления счетчика до даты его ввода эксплуатацию должно пройти не более двух лет.

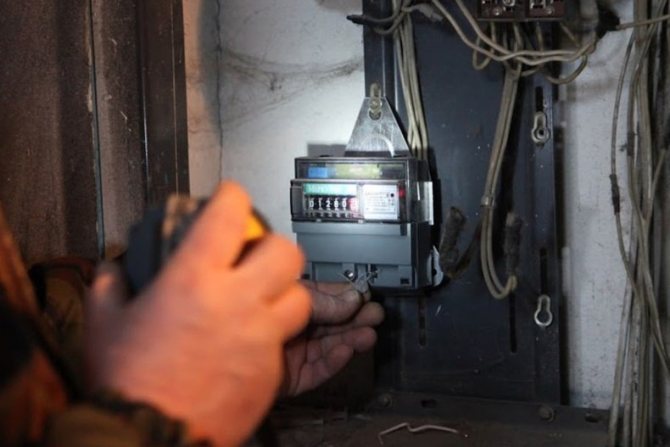

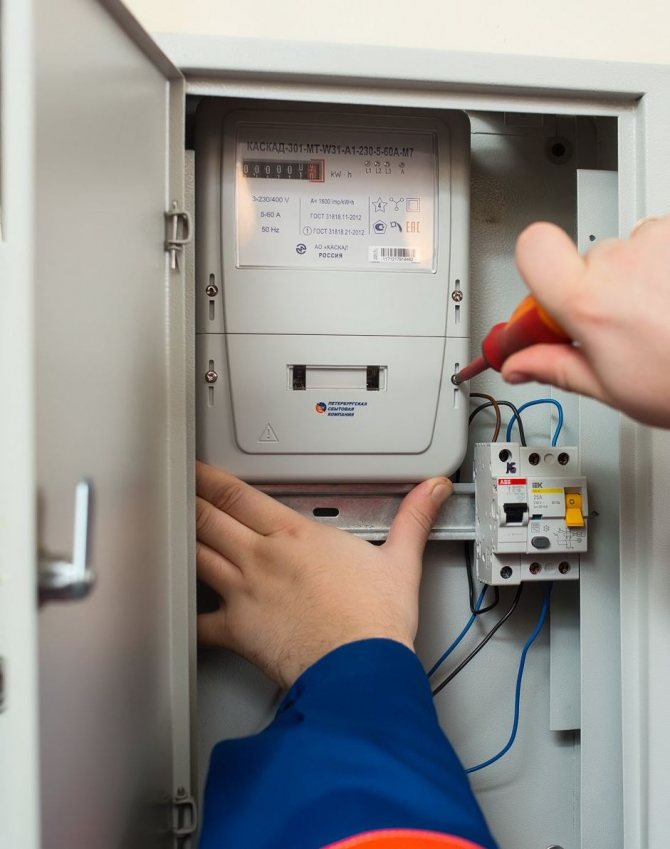

Как сменить своими руками

Если принято решение самостоятельной установки нового счетчика, уведомление в сбытовую компанию проводится аналогично.

После демонтажа старого прибора можно заняться установкой, учитывая следующие рекомендации:


  1. Высота установки регламентируется в пределах 0,8÷1,7 м от уровня земли, в зависимости от модели приборов они должны устанавливаться в специальных корпусах, общих электрических щитках или боксах.

  2. Право на данный вид работ имеют только электрики, имеющие допуск к выполнению работ на линиях с напряжением до 1000 В.
  3. Приобретать и устанавливать нужно счетчики, которые имеют государственную сертификацию. Не все производители приборов обладают таким документом, поскольку получить его сложно. Перед тем как приобретать электросчетчик, узнайте у представителей энергокомпаний список сертифицированных производителей.
  4. Для обслуживания силовых сетей 380 Вольт потребуется приобрести трехфазный прибор.
  5. При желании установить два счетчика потребуется получить разрешение от поставщика. Обычно такой способ расчета за электроэнергию не одобряется. Аналогичное разрешение придется получать, если появилось желание поставить дополнительный счетчик в коммунальной квартире.
  6. В ветхих домах или других подобных постройках монтировать счетчики допускается только на прочное основание. Его нужно обеспечить заранее, иначе специалист может отказаться устанавливать прибор по причине риска возгорания или удара током.

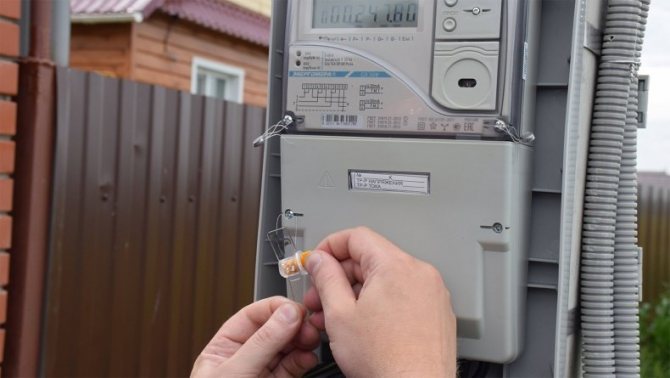

После самостоятельной установки на новый прибор нужно будет установить пломбу. Учтите, что право на регистрацию и пломбирование счетчиков имеют только официальные представители энергокомпаний, их придется вызывать в любом случае. Практика показывает, что они часто негативно реагируют на то, что у них отнимается дополнительный заработок, и могут выдвигать различные обоснования для отказа в регистрации и пломбировании. Поэтому данный вопрос лучше согласовать заранее.

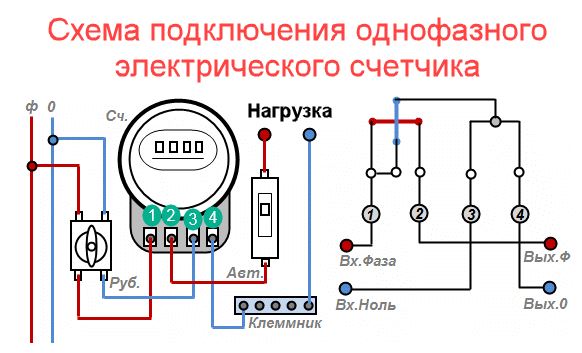

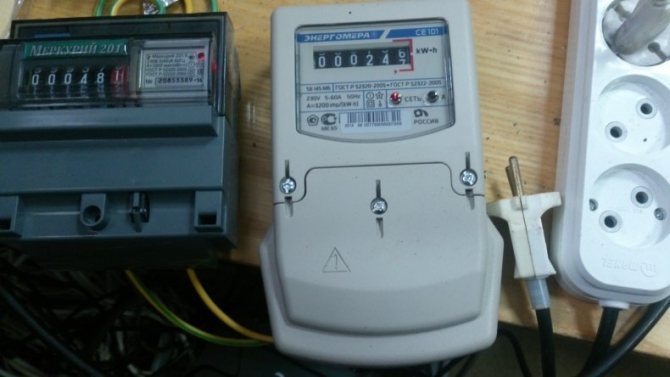

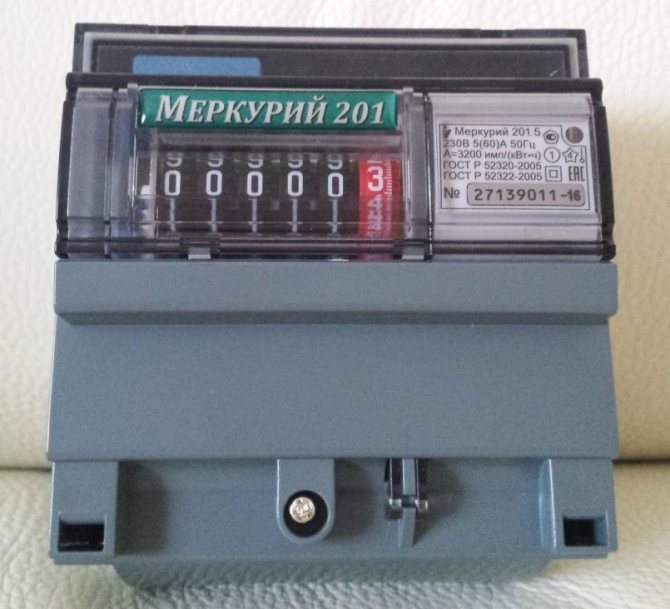

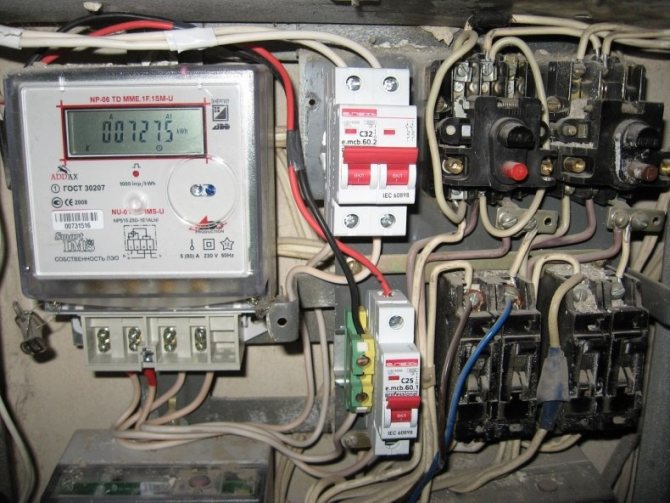

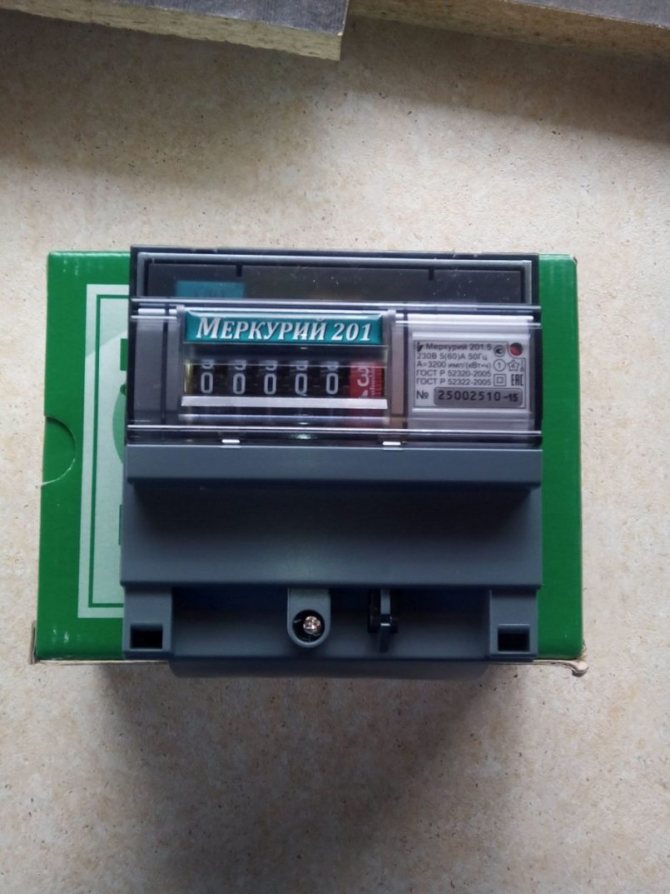

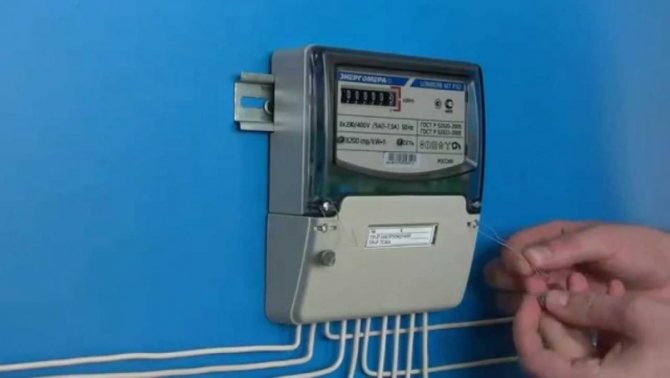

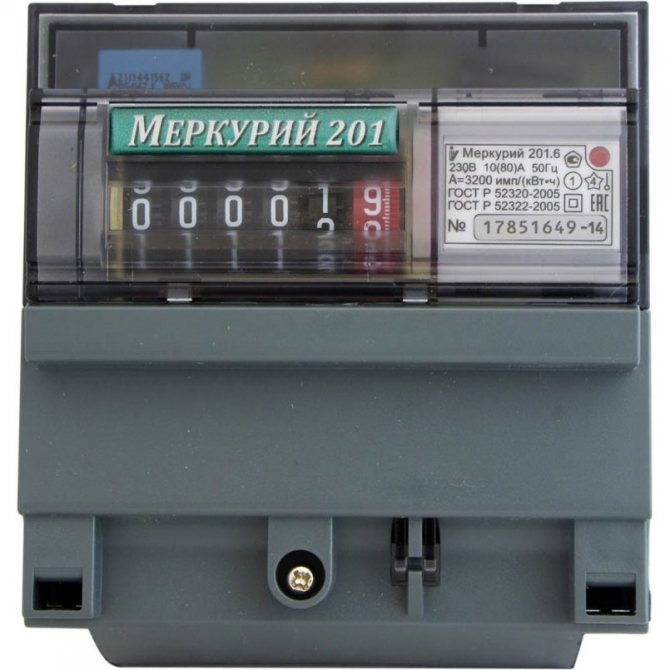

Монтаж однофазного

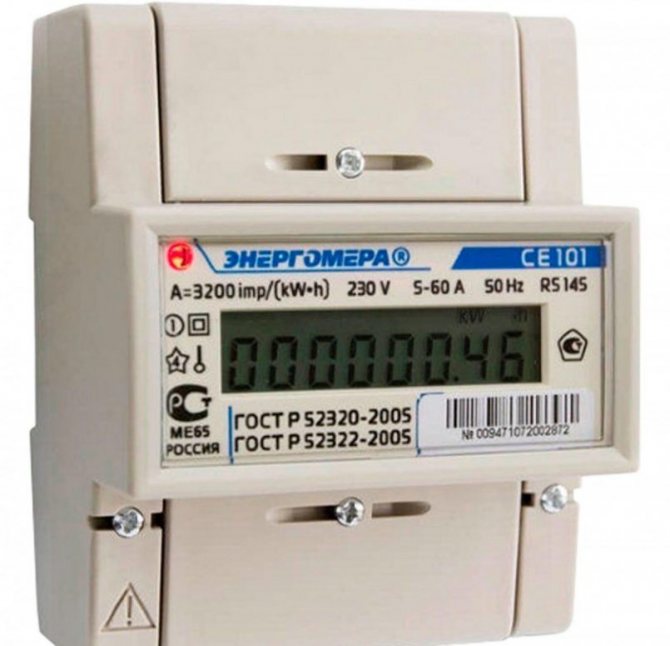

Большинство современных счетчиков производится в универсальном варианте установки, то есть крепится на специальных монтажных рейках в боксах без использования метизов. Боксы имеют дин-рейки – модульные элементы, на которых крепится оборудование защиты, учета и распределения. Они могут быть навесными и встраиваемыми. Обязательно имеется нулевая шина для подключения всех нулевых проводов электропроводки и оборудования.

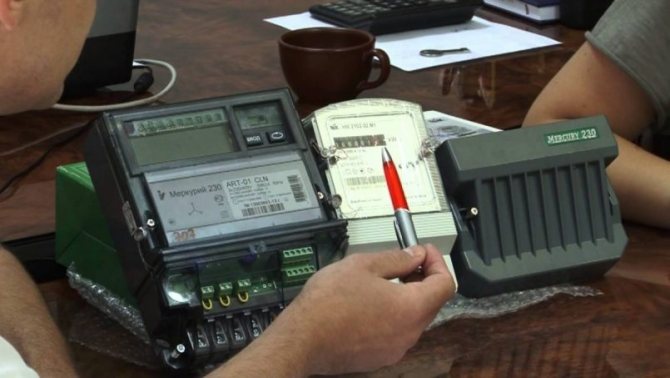

В магазине распакуйте прибор и в присутствии продавца осмотрите корпус на предмет механических повреждений. Обратите внимание на наличие лицензии производителя, пломбы государственного доверителя и пломбы ОТК. Если что-то отсутствует или повреждено, приобретать такой счетчик не стоит, поскольку вам никогда не удастся его официального зарегистрировать и опломбировать.

Продавец в паспорте должен поставить отметку о времени покупки и гарантиях.

Одновременно приобретите электро арматуру автоматической защиты, для этого вам нужно знать по каким критериям она выбирается.

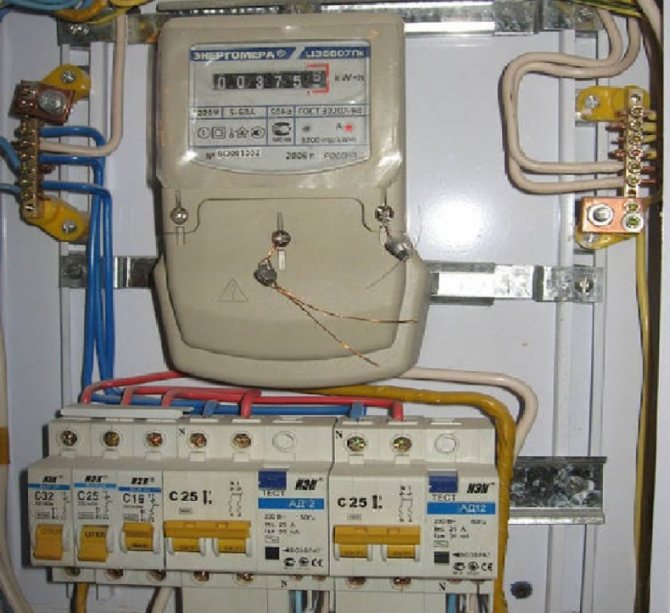

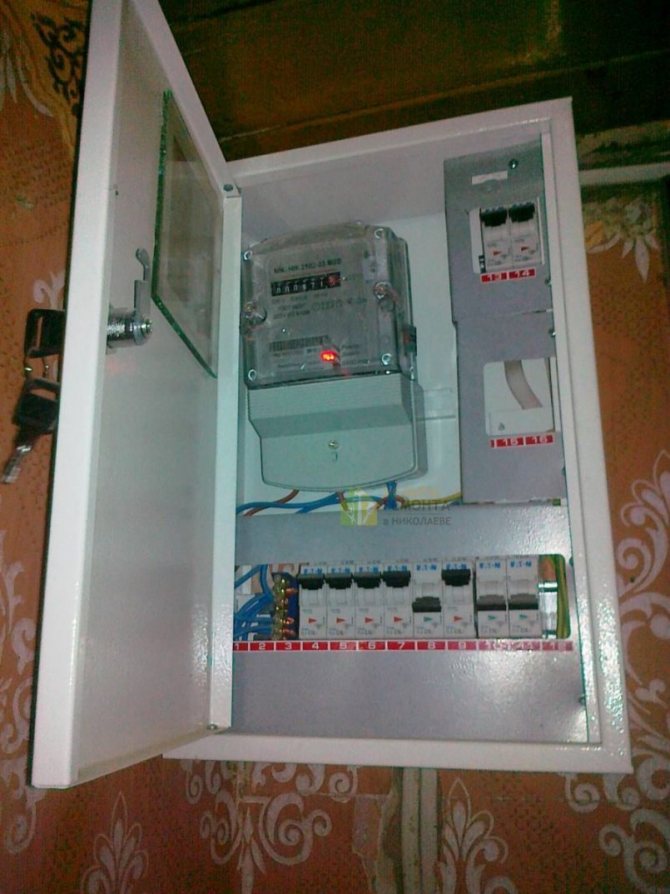

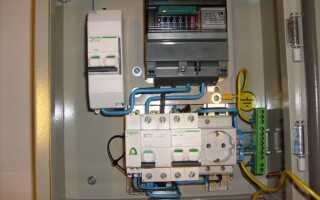

Порядок установки:

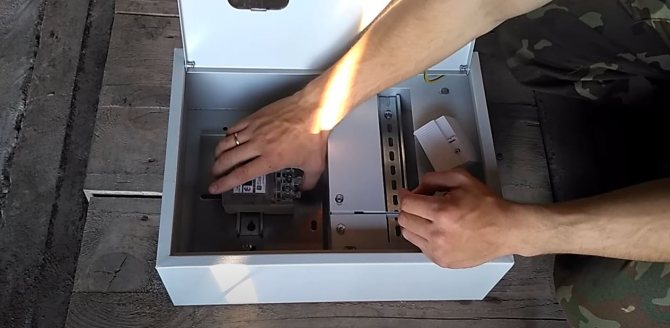

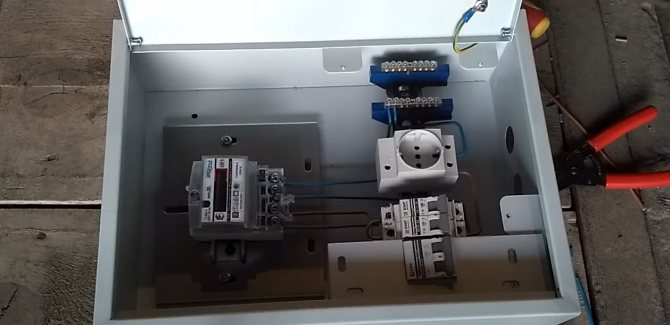

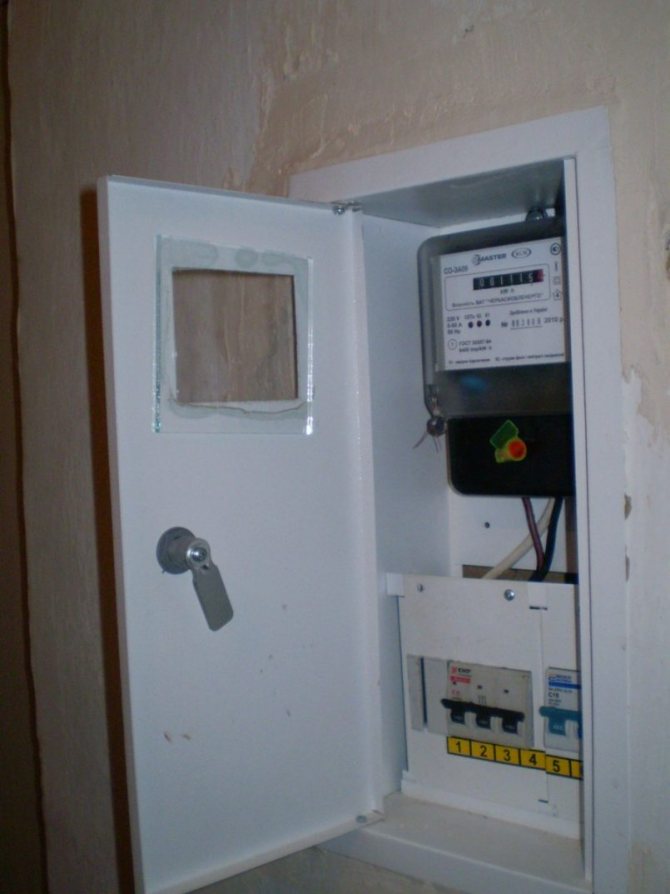

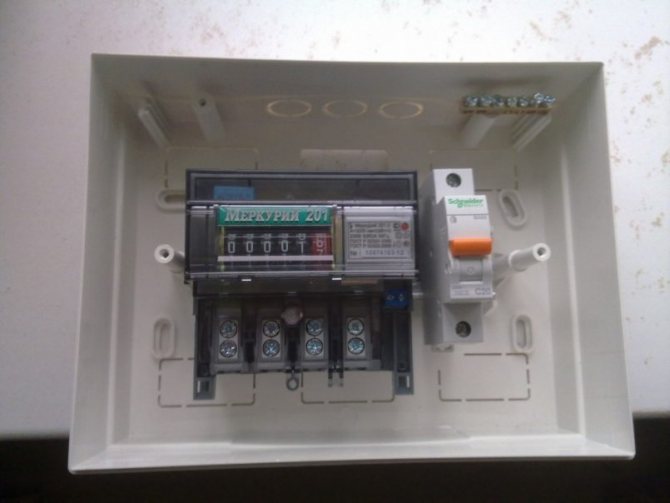

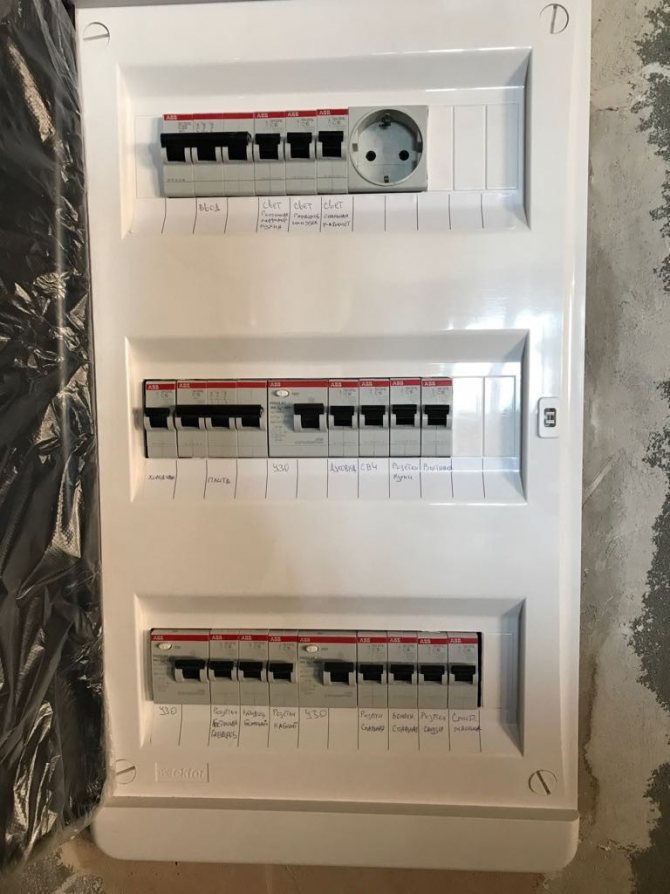

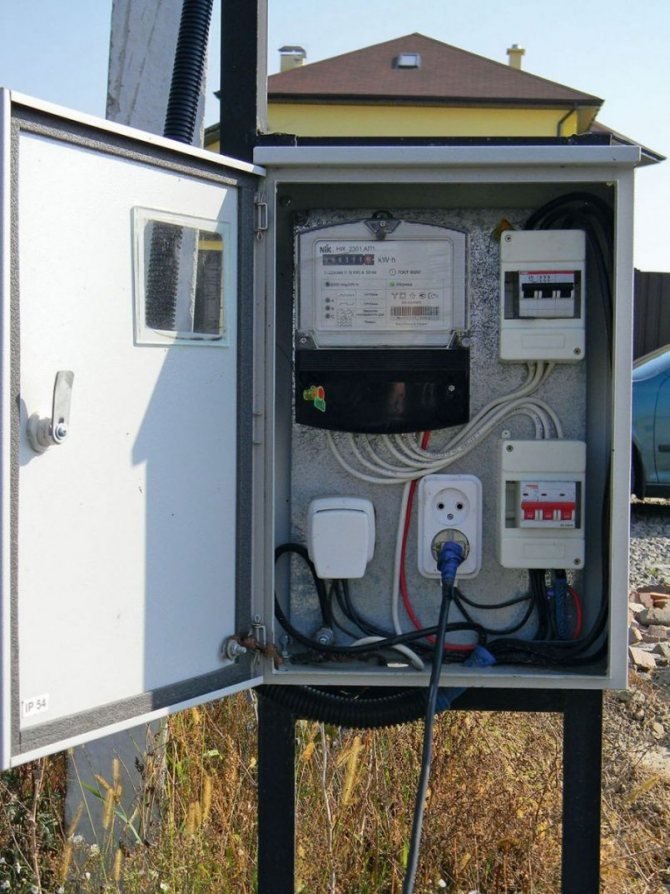

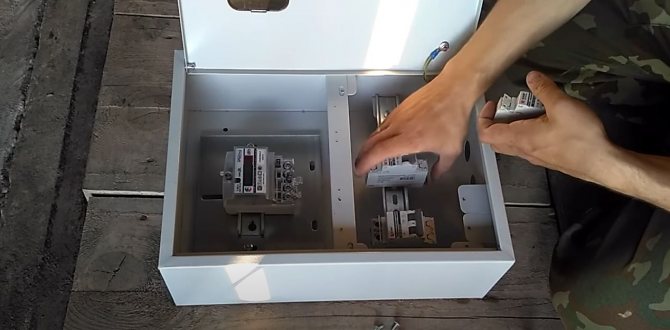

  1. Крепление бокса. Есть великое различных их типов, отличающихся степенью герметизации, надежностью антивандальной защиты, линейными размерами, материалом изготовления корпуса, перечнем внутренней начинки. Подбирайте для себя оптимальный вариант. Надежно фиксируйте корпус к поверхности. На задней стенке боксы имеют технологические отверстия для крепления, в зависимости от материала изготовления стены пользуйтесь саморезами, дюбелями или навесными крюками. К задней крышке можно подобраться после снятия внутренней защитной крышки.
  2. Установите внутри бокса двухполюсный автоматический выключатель – основную защиту счетчика от перегрузки и сверхвысоких токов короткого замыкания.
  3. Правила ПУЭ требуют обязательного наличия УЗО. Если вам нужно изменить номинальные параметры срабатывания автоматики, воспользуйтесь специальным регулировочным винтом со шкалой показателей. Винт приводится в действие обыкновенной отверткой. Для крепления автомата к рейке на его задней стенке предусмотрена специальная защелка.

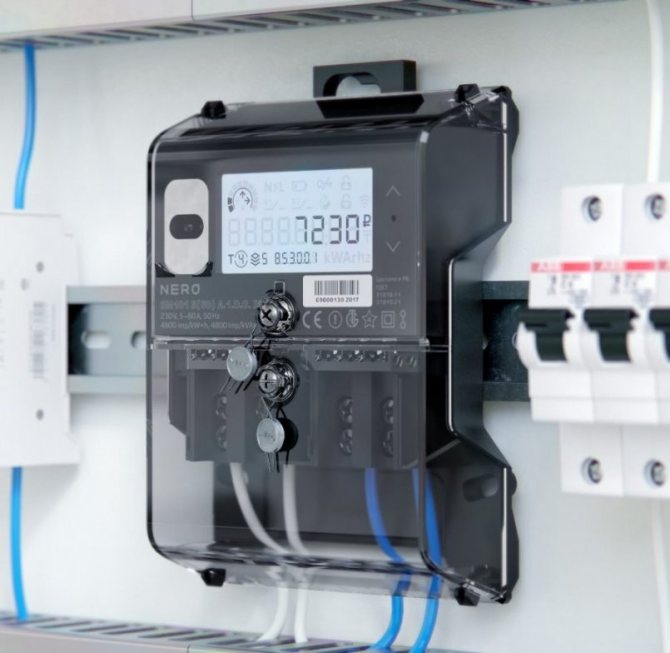

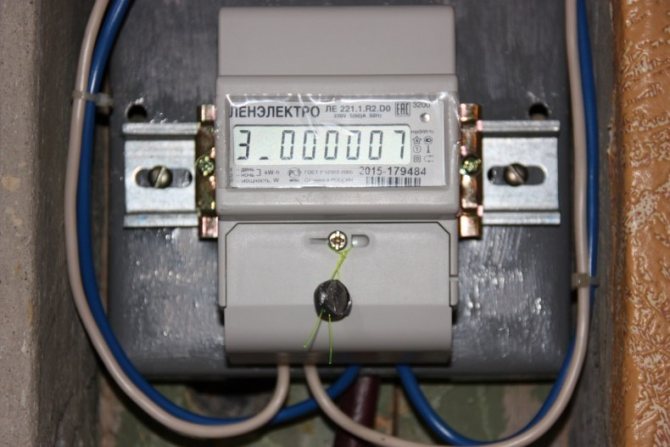

  4. Закрепите счетчик учета на шине с помощью защелки. Защелки и шины имеют стандартные размеры, что увеличивает универсальность их использования.
  5. Установите однополюсные автоматы. В идеале их рекомендуется устанавливать на каждый этаж коттеджа, баню, подсобные помещения, гараж, мастерскую. Иногда подключают отельные автоматы на каждый мощный электроприбор. Это обеспечивает максимальную безопасность в помещении.

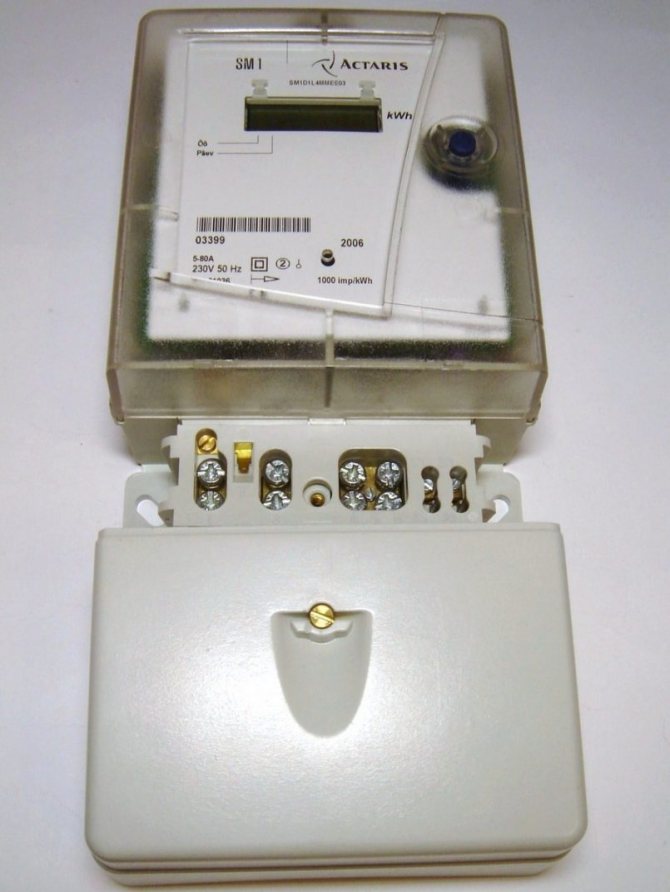

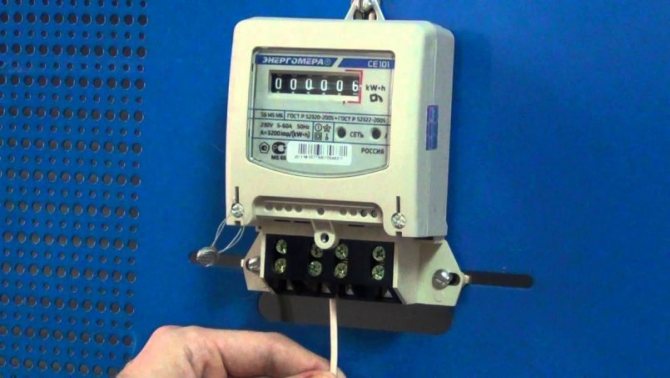

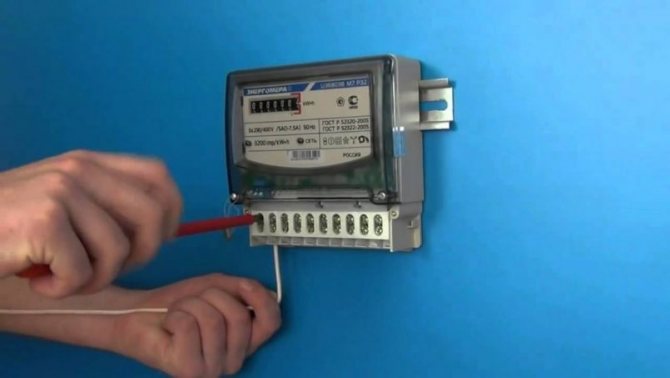

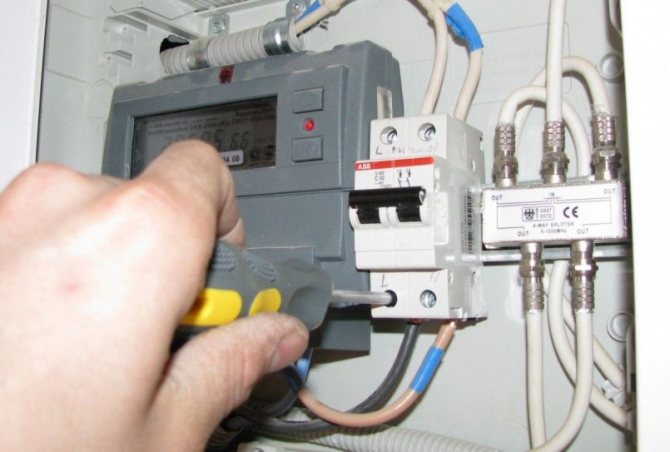

  6. Перед началом подключения счетчика к проводке нужно снять защитную крышку счетчика, на обратной стороне есть схема подключения. Сняв крышку счетчика, вы увидите четыре зажима: два для входной и выходной фазы и два для входного и выходного ноля.
  7. Заготовьте перемычки. Лучше обрезать их с запасом – уменьшить длину никогда не поздно, а увеличить невозможно. Длина очищенных концов перемычек со стороны счетчика и автоматов должна быть разной и зависит она от размеров зажимов. Вставлять перемычки с усилием нельзя.

  8. Присоедините питающие провода к главному автомату выключателя, выключите автомат. Проверьте тестером корректность срабатывания автомата. Помните, что нулевой провод должен быть только синего цвета, для фазного можно использовать провода с любой расцветкой.
  9. Соедините перемычкой выход фазы на автомате с входом фазы на счетчике. Следите, чтобы изоляция провода не попадала под зажимы. Сначала затяните верхний болт зажима, проверьте надежность крепления потягиванием провода: он не должен шататься и вытаскиваться. Затяните нижний болт и повторите несколько раз затягивание обоих болтов. Соединение должно быть максимально надежным, после установки на место и пломбирования крышки доступ к контактам для исправления ошибок будет невозможен, придется вызывать электрика.

  10. Подключите нулевую перемычку. Установите нулевую перемычку от автомата к счетчику. Изоляция перемычек никогда не должна соприкасаться, это касается всех проводов, как фазных, так и нулевых.
  11. Подключите выходящую из счетчика фазу к первому однополюсному автомату. Сделайте перемычки между установленными автоматами. Затем соедините проводом нулевой выход из счетчика с нулевой шиной бокса.

В финале можно закрыть крышку и вызывать сотрудника для проверки, пломбирования и постановки на учет. После этого выдается разрешение на подключения электрических потребителей к питанию. Далее проводка подключается фазным проводом к каждому однополюсному автомату, а нулевым к нулевой шине и делается разводка по зданиям и помещениям.

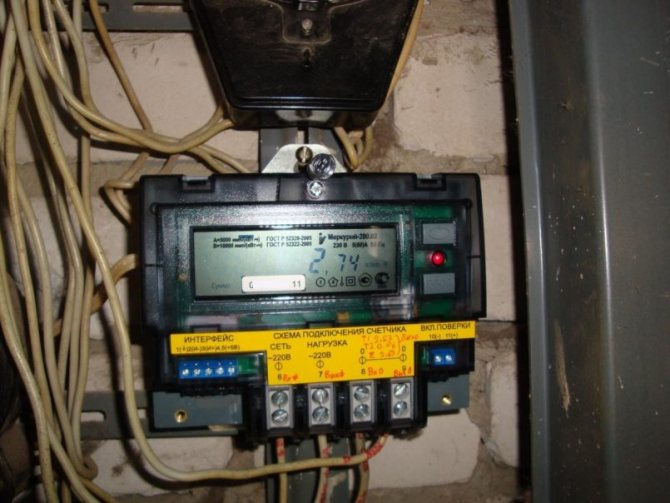

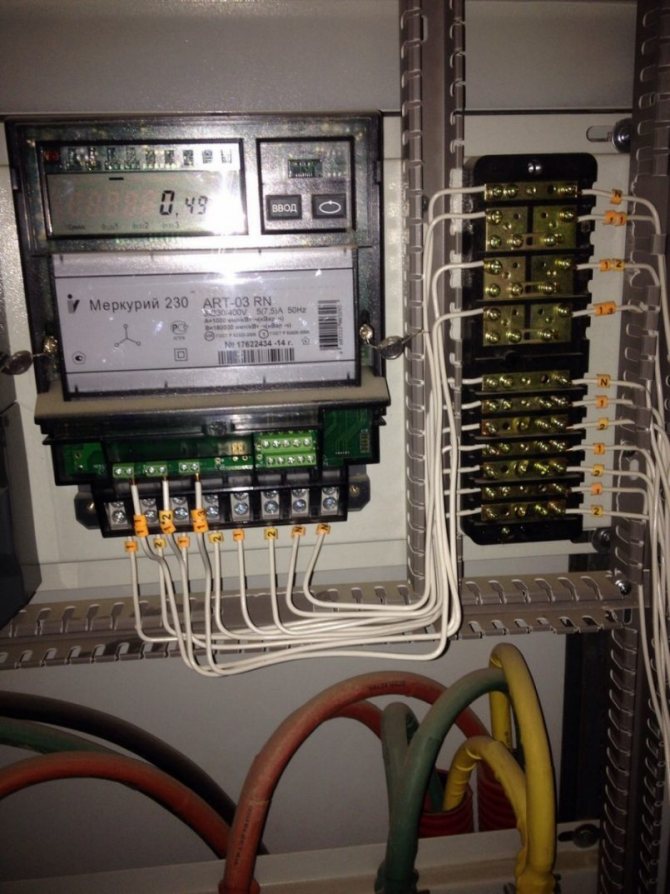

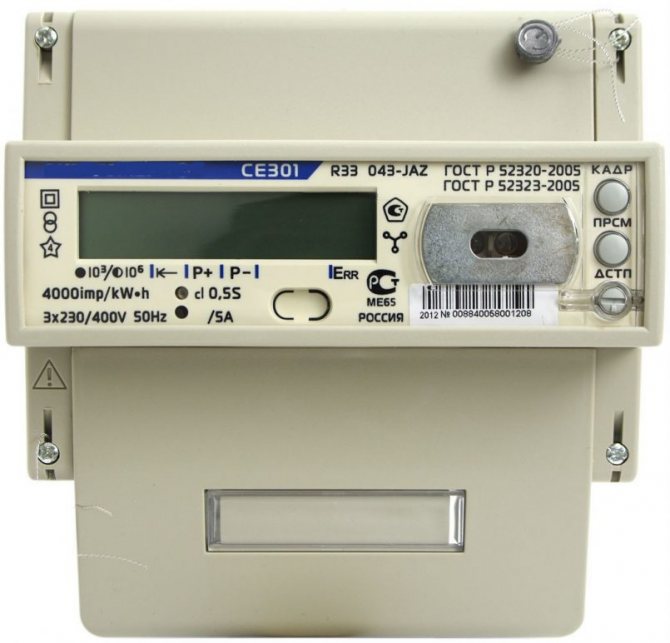

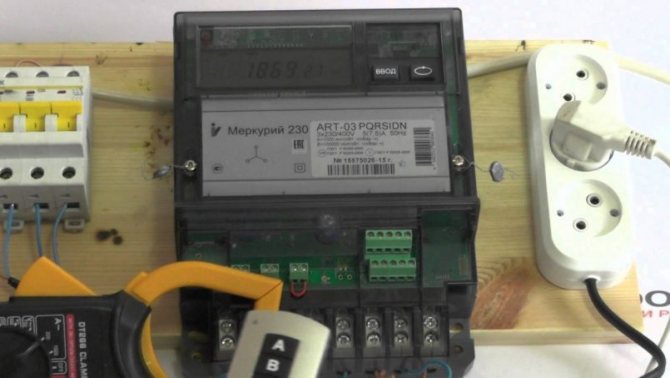

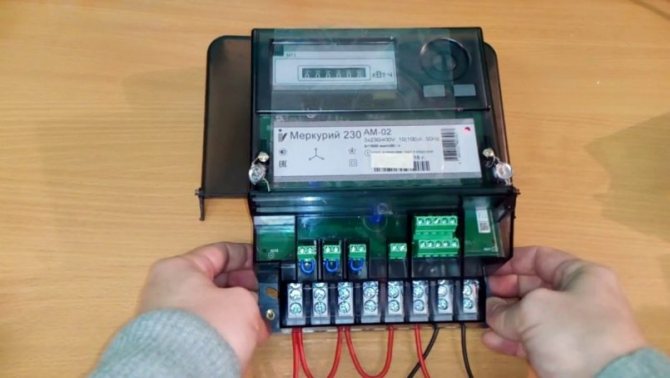

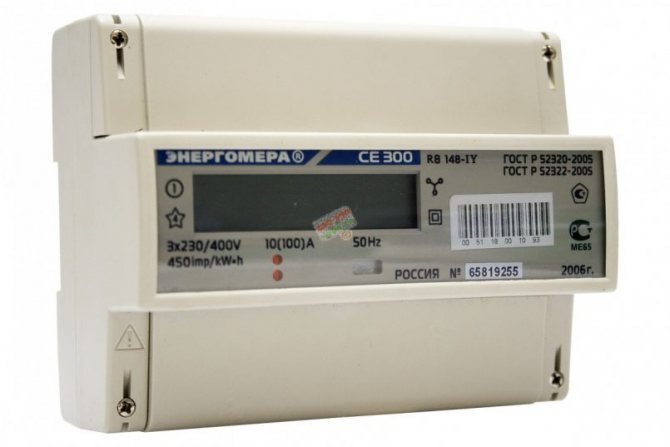

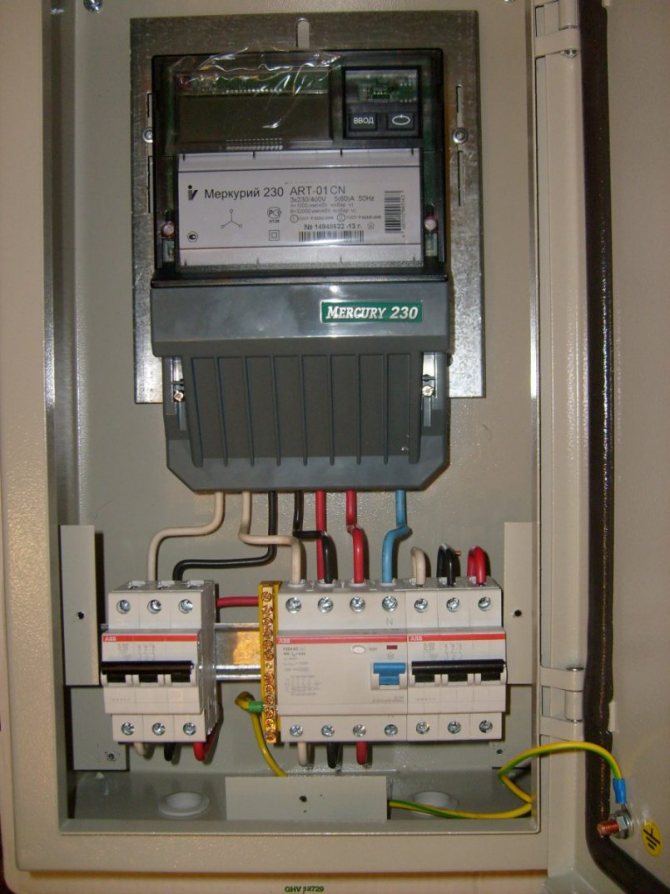

Как подключить трехфазный

Алгоритм подключения практически не отличается от описанной схемы для однофазных счетчиков. Различия есть только между типами функционирования.

Приборы рассчитаны на протекание тока не более 100 А, максимальная мощность всех потребителей не более 60 кВт. Такие счетчики наиболее часто используются для частных зданий, имеющих большое количество различных потребителей. Подключение выполняется через трансформаторы тока на выходе из счетчика. Их параметры подбираются с учетом максимальной мощности потребления.

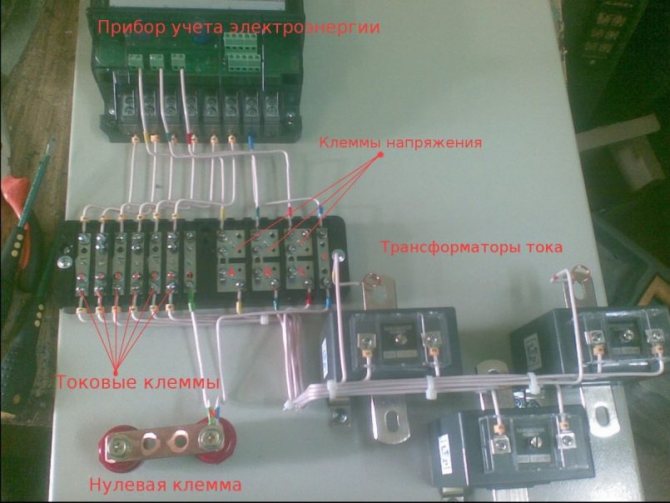

Каждая фаза имеет свой понижающий трансформатор тока, чаще всего они подключаются «звездой», «треугольник» применяется редко. Для каждой фазы имеется три клеммы: для питающего провода токовой цепи, для провода цепи напряжения и для провода нагрузки токовой цепи.

Порядок подключения:

  1. Подключите провод нагрузки. Ослабьте оба винта клеммы для питающего провода одной фазы, снимите изоляцию и вставьте провод в зажим. Закрутите верхний болт, затем нижний, проверьте надежность и еще раз повторите зажим. Зачищенный участок провода должен быть ровным, не нарезайте его во время снятия изоляции. Не допускайте попадания в зажим изоляции. Аналогично подключайте остальные клеммы пофазно.
  2. Подайте питание на счетчик. Если все сделано правильно, на лицевой панели засветится индикатор. При подключении нагрузки начинает вращаться механизм и меняются его показания. Показания умножаются на коэффициент трансформации подключенных трансформаторов тока, коэффициенты нужно указать в специальном окне крышки колодки подключения.
  3. Установите на место крышку колодки, закрепите ее винтами. Теперь можно вызывать представителя для проверки, опломбирования, постановки на учет и выдачи разрешения на пользование.

Самостоятельная замена счетчика

Опломбирование счетчика выполняется бесплатно, а работы по установке оплачиваются. Их стоимость разнится в различных организациях, но составляет 1500-3000 рублей. Поэтому, если вы хотите сэкономить, вы можете выполнить замену счетчика самостоятельно. При этом Вы должны получить разрешение на это в энергоснабжающей организации.

Если для замены потребуется снимать пломбы, то делать это может только уполномоченный представитель электроснабжающей организации.

Старый опломбированный счетчик необходимо представить в энергоснабжающую организацию.

После замены счетчика специалист энергоснабжающей организации должен проверить установку, опломбировать счетчик и составить акт ввода в эксплуатацию. Один экземпляр акта остается у потребителя. Тщательно сверьте данные, указанные в акте ввода в эксплуатацию, и в паспорте прибора, а также показания прибора.


  • Арматурные ножницы (болторезы): виды, характеристика, основные отличия

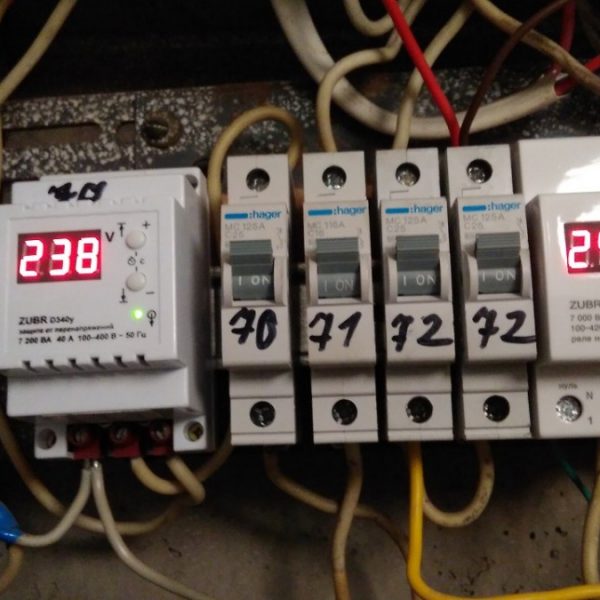

  • Как работает реле контроля напряжения: принцип работы защиты и нюансы подключения реле контроля для дома или квартиры

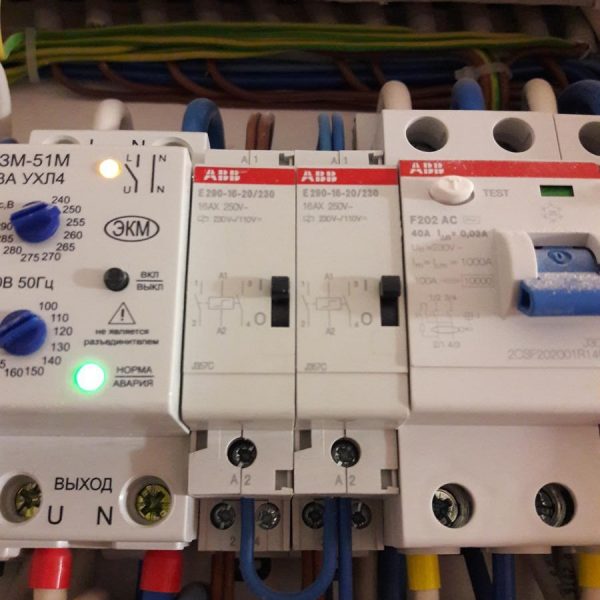

  • Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

По нормам нашего законодательства с момента установки нового счетчика до опломбирования должно пройти не более 30 дней.

Но с момента установки оплата электроэнергии ведется по установленным, что обычно дороже, чем по счетчику. Поэтому потребитель не заинтересован затягивать этот процесс.

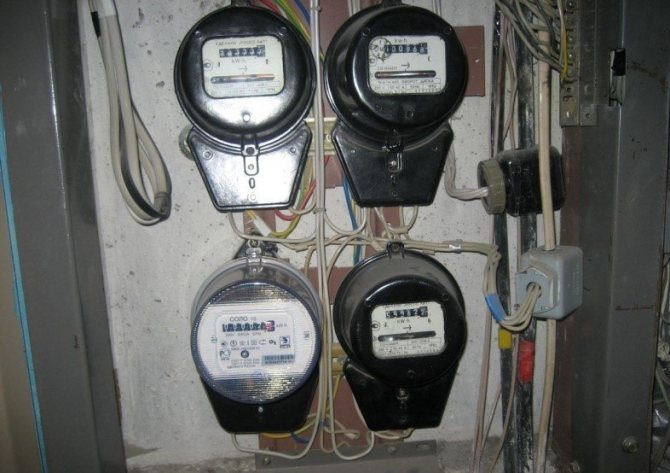

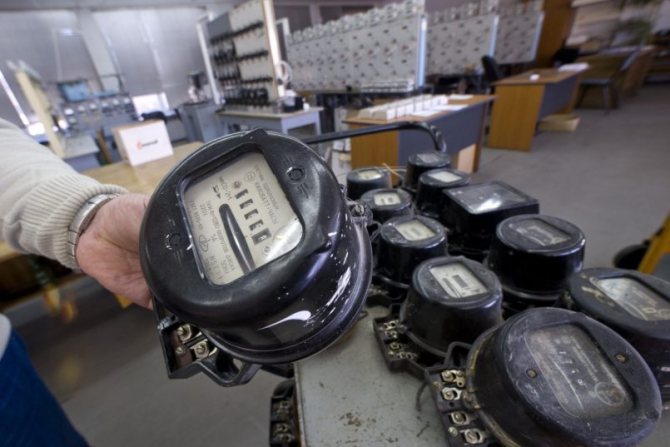

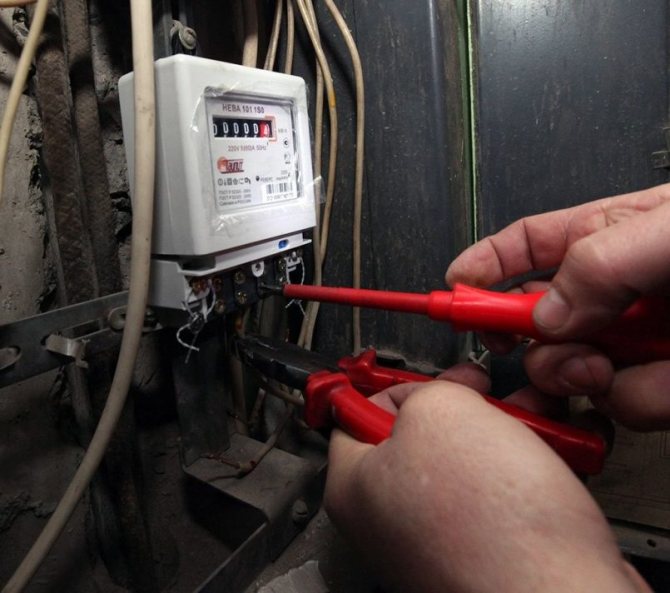

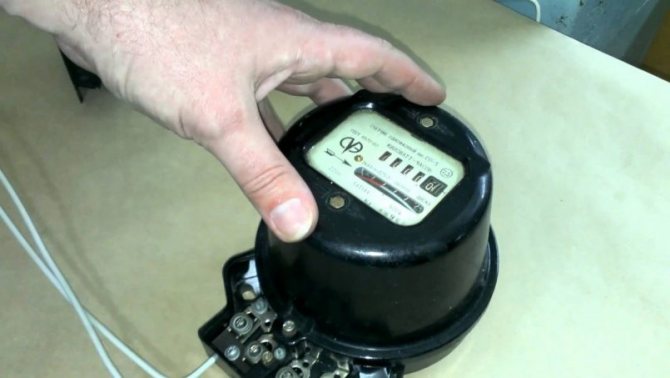

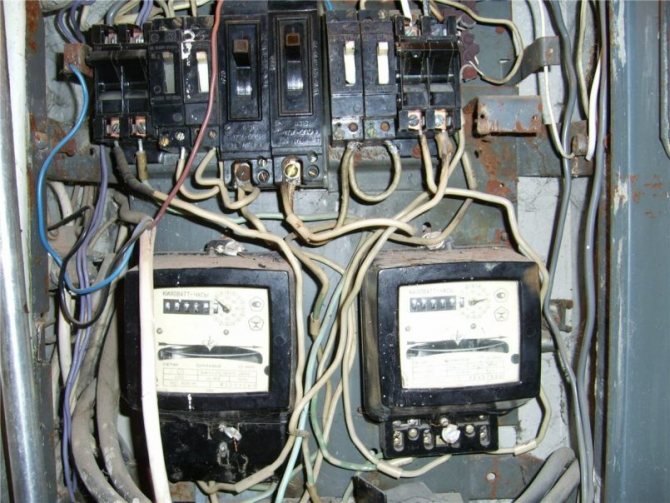

Основания для демонтажа

Причин,чтобы демонтировать счетчик электроэнергии, может быть несколько. Вот некоторые из них:

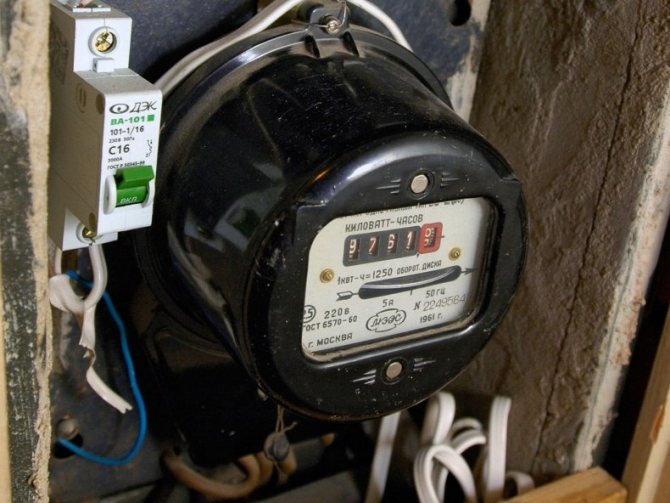

  • Замена прибора учета, класс точности которого не соответствует современным требованиям. Электросчетчики с классом точности более 2,0 требуют обязательной замены в соответствии с постановлением правительства 2006 года.
  • Наличие механических повреждений на устройстве (треснутое стекло или сколы на корпусе).
  • Некорректное отображение информации об использованной электроэнергии. К этому относится ошибочное начисление затраченных киловатт/часов, а также возможные визуальные нарушения— неполноценное отображение числа. Это свидетельствует о неисправности электронной схемы или механизма счетчика.
  • Нарушение целостности пломб.

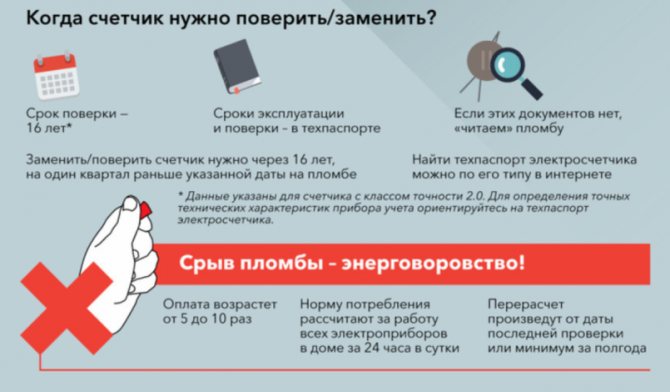

  • Истекает эксплуатационный срок.
  • Замена счетчика по требованию компании, которая обеспечивает энергоснабжение.
  • Личное желание владельца дома или квартиры. Если, например, у старого счетчика заканчивается межповерочный интервал, и хозяин решил, что выгоднее купить новый счетчик, чем заниматься поверкой старого.

замена электрооборудования

Электросчетчики меняются по многим причинам, но непосредственно перед демонтажем прибора нужно получить соответствующее разрешение.

Финансовые вопросы замены электросчетчика

И, конечно же, потребителя интересует «кто же оплачивает банкет»?

Для владельцев домов ответ однозначен: за все платит он. Правда, он и решает какой счетчик он хочет установить и где (соблюдая, естественно все нормы электробезопасности). Исключения бывают, когда энергоснабжающая компания заключает с владельцами частных домов договор, где берет на себя обязанность по содержанию и обслуживанию счетчиков. В этом случае она и определит удобное для ее электриков место их установки. Но, все равно, деньги за это она с вас, так или иначе, возьмет.

Если квартира в вашей собственности и счетчик расположен на вашей территории, то он – ваша собственность и все расходы по его замене (стоимость прибора и работ) ложатся на вас.

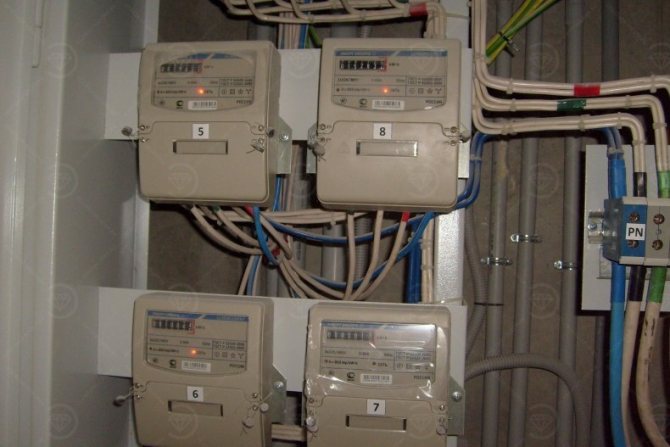

Если счетчики установлены на лестничных площадках, то по нашему законодательству они относятся к общедомовой собственности. В этом случае расходы несет управляющая компания (в случаях, когда она обязана производить замену), если другое не определено договором. Поэтому внимательно изучайте договор с управляющей компанией.

Если вы живете по найму в муниципальной квартире, то счетчик – это собственность муниципалитета. В этом случае замена производится за его счет, за исключением случая, когда замена не вызвана вынуждающими причинами и производится по просьбе жильца. Также жилец может оплачивать замену, если счетчик вышел из строя по его вине.

Регламентирующие законы


Техническое обслуживание и замена электросчетчиков регламентируется российским законодательством:

  • ст. 543 и ст. 210 Гражданского кодекса РФ;
  • Жилищный Кодекс;
  • федеральный закон №261 от 32.11.2009;
  • федеральный закон №102 от 26.06.2008;
  • решение Госстандарта РФ;
  • постановления Правительства РФ №530 и №491.

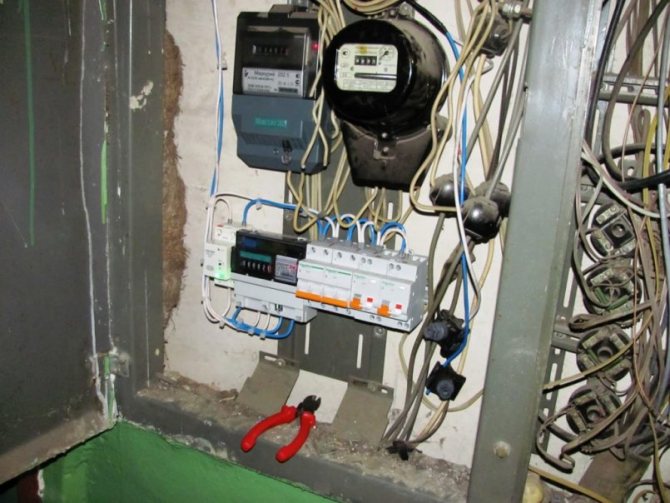

Фото советы как заменить электросчетчик по правилам

Вам понравилась статья? Поделитесь ;)

0

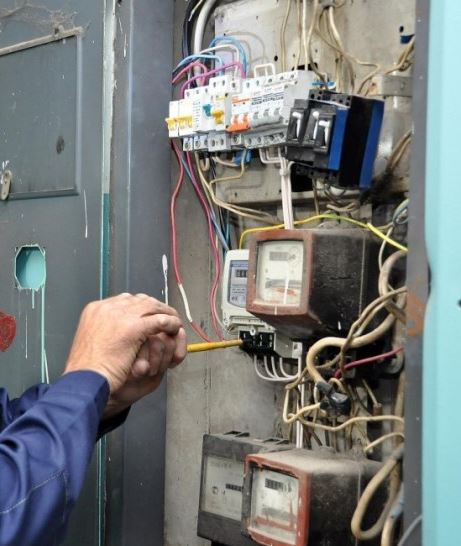

В каких случаях лучше вызвать мастера

В некоторых ситуациях лучше доверить демонтаж электрики специалисту. В основном это касается случаев, когда хозяин жилья вообще не разбирается в электротехнике или не уверен в своих познаниях. Причиной могут быть гарантийные условия на электрический счетчик. Если в них указано, что демонтировать устройство должен только мастер, то лучше вызвать его, а не пытаться самостоятельно снять прибор. Дело в том, что гарантия в противном случае может быть аннулирована, и ремонт придется проводить за собственные деньги.

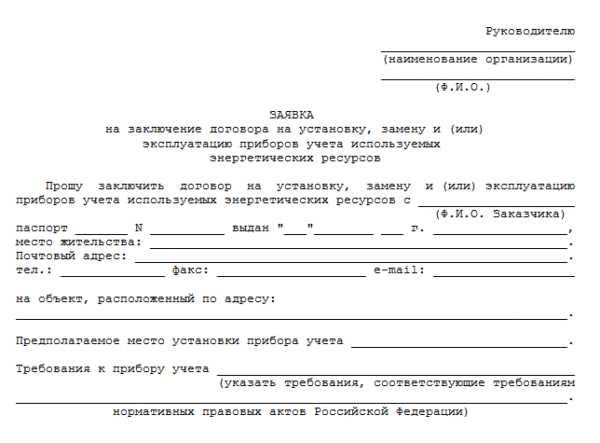

заявление на замену электротехники

Электрик возьмет с хозяина дома или квартиры фиксированную сумму оплаты за услугу замены счетчика. При этом можно быть спокойным за соблюдение правильности демонтажа устройства учета.

Демонтаж электросчетчика — простая процедура, которая под силу каждому и требует минимальных знаний в электротехнике. Однако помимо навыков электрика не стоит пренебрегать получением соответствующих разрешений для проведения снятия прибора. Это важный момент в процессе демонтажа, поскольку самовольное вмешательство грозит хозяину жилья серьезными финансовыми потерями.
Полезная статья? Оцените и поделитесь с друзьями!

Что делать потребителю

Если волнения о текущем состоянии счетчика никак не покидают, вполне разумно позвонить к поставщику услуг и спросить про следующую диагностику или замену оборудования. Ничего страшного, если потребитель уточняет или напоминает об этом сбытовикам.

Если меняете проводку, не нужно затрагивать узел учета. Главное поручите эту работу профессиональному электрику.

Когда известна дата замены счетчика, сообщите об этом подрядчикам, которые будут заниматься домашней проводкой. Сотрудники адаптируют график работы под эти обстоятельства.

Видео описание

Правильная установка однофазного счетчика показана в этом видео:

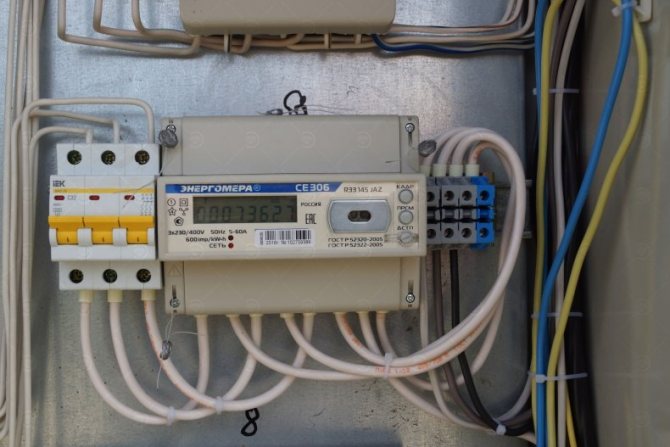

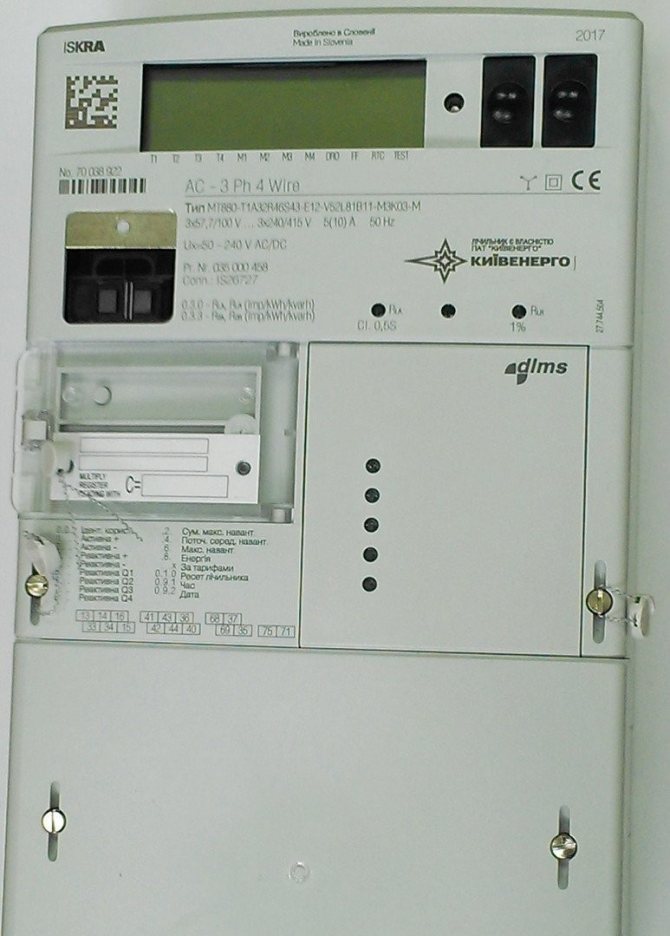

Трехфазный

Замена электросчетчиков этого типа производится лишь в случаях, если требуются значительные объемы потребления электричества. На выходе приборы могут выдавать как 220 Вольт, так и 380, это оптимальные показатели для многих видов производственного оборудования. Помимо того, трехфазные приборы позволяют предотвратить любые колебания напряжения.

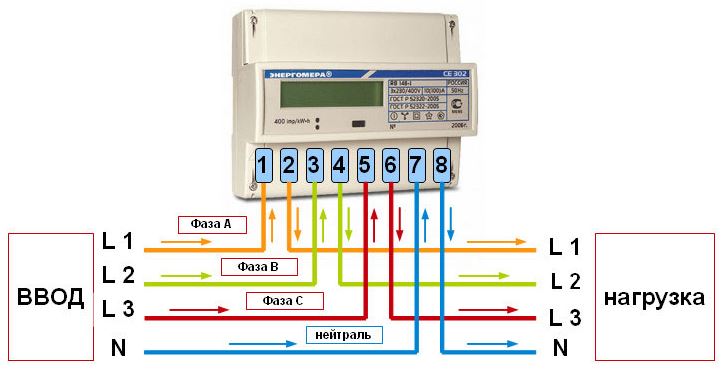

Подключение трехфазного счетчика
Подключение трехфазного счетчика намного сложней, в отличие от однофазного, это потребует от электрика более высокого уровня подготовки Источник elektro.guru

Пошаговая инструкция как поменять счетчик электроэнергии:

  • на питающем кабеле находится 3 фазы, ноль и заземление;
  • фаза подключается к 1-му, 3-му и 5-му контакту;
  • оборудование тестируется, и определяются возможные неисправности;
  • с остальных свободных контактов подается электроэнергия;
  • заземление фиксируется к специальной шине, при этом ноль подается на «землю».

Кто ответственный за оборудование

Официальный поставщик несет ответственность за функционирование счетчиков. Контакты организации указываются в квитанции, детальная информация есть в сети.

  • Например, сервисы антимонопольных служб содержат реестр обслуживающих организаций и зону их действий.
  • В Ульяновской области присутствует «Ульяновскэнерго».
  • В других областях может быть нечто похожее.

Официальные поставщики могут заменить оборудование при неисправности, или когда закончился срок эксплуатации.
