Маркировка проводов и кабелей при монтаже: ПУЭ, в электрощитах

Содержание

Маркировка проводов по цвету

Цветовая маркировка – это острая необходимость при монтаже электропроводки. Она позволяет узнать, для чего необходим тот или иной кабель, а также уменьшает вероятность ошибиться во время электромонтажных и ремонтных работ. Как результат – снижается вероятность поражения электрическим током и возникновения короткого замыкания. А если щит находится в квартире или частном доме, обязательно обозначать каждый кабель? Если установку осуществлять согласно правилам, то это делать необходимо. Ведь в электрических щитках провод обозначается по цвету не для красоты и не для себя, а в первую очередь для тех электриков, которые будут в дальнейшем ремонтировать и обслуживать этот электрический щит или шкаф. Далее мы расскажем, как выполняется маркировка проводов и кабелей при монтаже согласно ГОСТ и ПУЭ.

Цели маркировки проводов

Обозначение кабельных линий и проводов производится с целью упростить монтажные работы, ремонт и профилактическое обслуживание объектов в процессе эксплуатации. Для повышения мер безопасности, которые снижают вероятность аварийных ситуаций и травматизма обслуживающего персонала.

  • количестве и сечении проводов в кабеле;
  • тип изоляции;
  • из какого метала провода;
  • о материале внешнего слоя изоляции и многое другое.

Все эти меры недостаточны для достижения максимальной безопасности и не предоставляют обслуживающему персоналу информации о назначении линий кабелей и отдельных участков электропроводки. В процессе монтажа в распределительных устройствах на кабели и провода наносится дополнительная маркировка, где отображается не только характеристики кабелей, но и его назначение в данной цепи.

Указывается перечень основных параметров:

  • марка кабеля;
  • с какого объекта приходит;
  • длинна;
  • назначение и другие данные по мере необходимости.

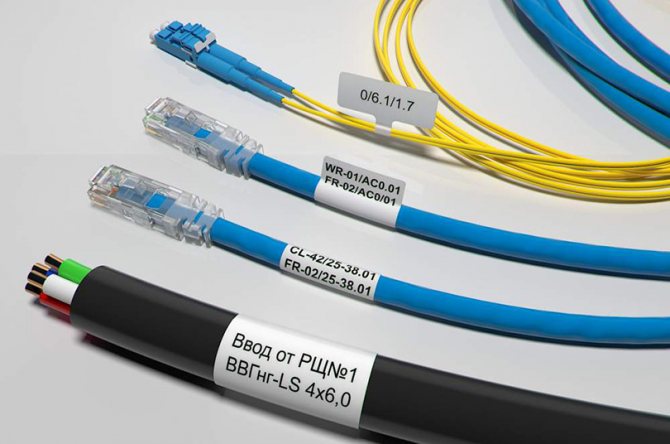

Чтобы маркировка производилась удобно и быстро, для проводов с различными характеристиками, по диаметру и изоляции придумали несколько способов. Маркерные конструкции отличаются, но все они обеспечивают четкую и долговременную надпись.

Правильная идентификация проводников

Как я уже писал выше, берем последний официально внедренный в Армении, Беларуси, Киргизии, Молдове, России и Таджикистане ГОСТ 33542–2015, далее находим там таблицу A.1, которая однозначно регламентирует цвета, буквенно-цифровые и графические обозначения, применяемые для идентификации проводников и выводов электрооборудования. И пользуемся!

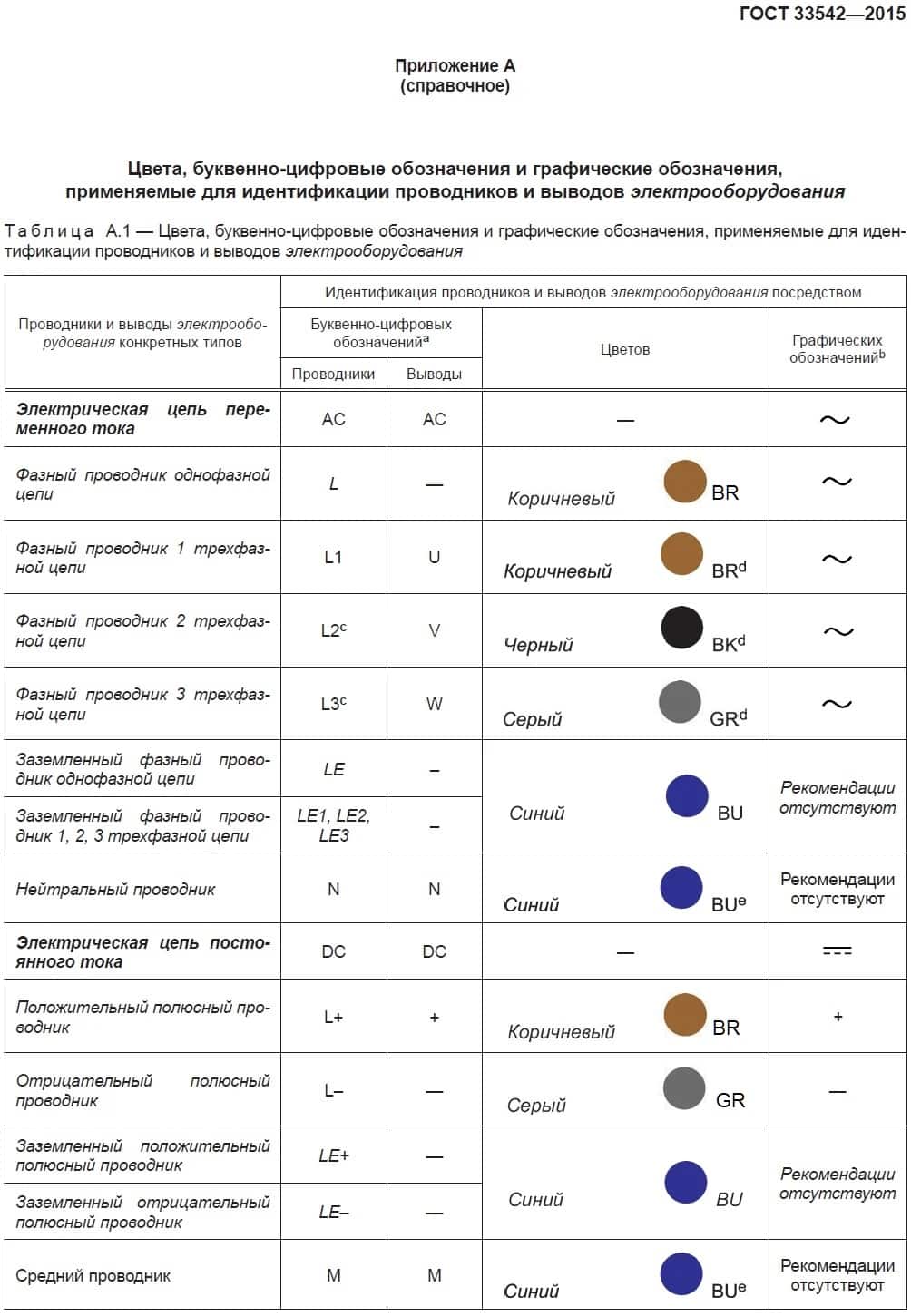

Таблица A.1. Начало. ГОСТ 33542–2015


Окончание таблицы A1 ГОСТ 33542–2015

О МЭК 60445:2017

Этот стандарт вышел в августе 2021 года и пришел на замену МЭК 60445:2010, на базе которого, как мы знаем, был создан ГОСТ 33542-2015. В этом стандарте есть крайне важные изменения по сравнению с МЭК 60445:2010:

  • положительный полюсный проводник предписано обозначать красным цветом;
  • отрицательный полюсный проводник – белым цветом;
  • функциональный заземляющий проводник – розовым цветом;

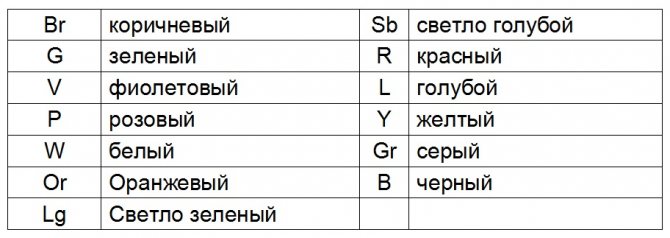

  • поправкой 1, в частности, в таблице A.1 исправлены два буквенных обозначения цветов. Для коричневого цвета обозначение «BR» заменено корректным обозначением «BN», для серого цвета обозначение «GR» заменено обозначением «GY».

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

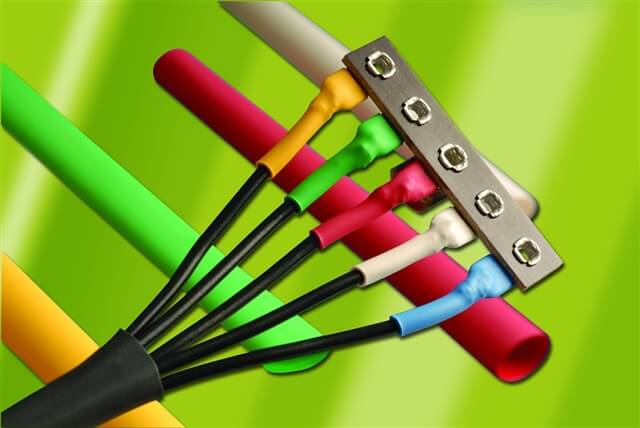

  • ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
  • Термоусадочные изолирующие трубки;
  • Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

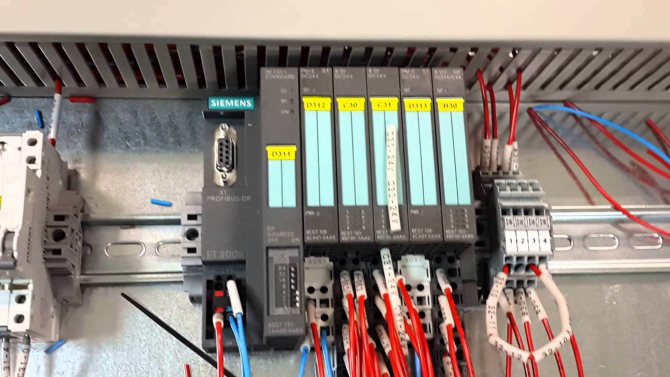

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

  • До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
  • Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
  • Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
  • Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
  • Самоклеущиеся нейлоновые маркеры;
  • Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
  • Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ Клипсы РА Клипсы Р

Тип Профиль Описание Размеры
PA Кольца закрытого профиля для проводов среднего и большого диаметра. 4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2
PY Кольца закрытого профиля для проводов малого диаметра. 1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2
PC Клипсы открытого профиля для закрепленных проводов. 5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2
PK Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали. Для проводов и жгутов произвольного диаметра

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Печатающие устройства и приборы

Для нанесения надписей на элементы маркировки были разработаны специальные приборы, которые можно разделить на несколько видов:

Переносные автоматические и полуавтоматы

принтер Canon MK 1500
Одним из современных аппаратов автоматической печати на стикерах, ПХВ кембриках и термоусадочных трубках считается принтер Canon MK 1500.

Имеется возможность выбирать несколько видов шрифта, устанавливать режимы обрезки на различных интервалах. Скорость печати 2.5 см в минуту, на 20 мм трубке можно напечатать 35 маркеров за минуту с 5-ю полноразмерными символами.

Hotmarker M-3E

Hotmarker M-3E принтер печатает символы на кабелях, кембриках и плоских лентах, методом горячего теснения. Нагретые матрицы принтера впечатывают краску в оболочку кабеля. Матрица имеет форму колеса, на котором 10 + пробел символов, всего 7 матриц, это позволяет формировать тысячи комбинаций. Данный принтер способен маркировать изделия диаметром 13 мм.

Стационарные принтеры

Brady LabelMark
Используются на крупномасштабных производствах, где необходимо маркировать большие объемы продукции с разными видами маркеров. Благодаря программному обеспечению Brady LabelMark быстро перестраивается с одной программы на другую. В течении 6.5 секунд печатает символы и наклеивает бирку на кабель.

Программа размещается на обычном ПК, с него передается принтеру. Для управления программой и работе на принтере не требуется особой высококвалифицированной подготовки. Аппарат имеет высокое разрешение печати, до 300dpi это позволяет печатать мелкие шрифты и четкие изображения логотипов. Символы наносятся на провода с диаметрами 1.5-15.2 мм, максимальные размеры маркера 50,8 Х 50,8 мм.

Технические характеристики
Технология печати термотрансферная
Разрешение печати 300 точек на дюйм (300 dpi)
Длительность производственного цикла, секунд 4,5 — 6,5
Минимальный диаметр провода, мм 1,52
Максимальный диаметр провода, мм 15,24
Максимальная ширина печати, мм 50,8
Максимальная длина печати, мм 41,3
Максимальная ширина этикетки, мм 50,8
Максимальная длина этикетки, мм 76,2
Минимальная ширина этикетки, мм 6,35
Минимальная длина этикетки, мм 19,05
Внешний диаметр риббона 68,58 мм
Шрифты, Штрих-коды, Графика Печать шрифтов, штрих-кода и графики соотносятся возможностям LabelMark™ при создании этикетки. По этому вопросу подробнее ознакмьтесь с ПО LabelMark™.
Интерфейсы и разъемы USB, Serial RS-232C, Ethernet, PCMCIA, CompactFlash
Память Встроенная 4Mb Расширение памяти 32Mb RAM с использованием PCMCIA или CompactFlash®
Габариты, мм 571,5 х 368,3 х 450,9
Вес, кг 38,5
Температура рабочая от 10° до 41° C
Температура хранения и транспортировки от -18° до 60° C
Влажность от 20% до 80% без образования конденсата
Питание 90-264 В AC, при 47-63 кГц

Офисные лазерные принтеры

Используются при печати на листах самоклеящихся стикеров или обычных листах бумаги Формата А4. Бирки накладываются на кабеля и обворачиваются прозрачным скотчем. Это простой и дешевый способ для небольших объемов маркировки.

Совет №1. Не покупайте дорогое оборудование для маркировки если вы профессионально не занимаетесь работами связанными с электромонтажом. Используйте дешевые методы маркировки.

Тип изоляции, броня и защита

Расшифровку аббревиатуры кабеля следует проводить с учетом общепринятых стандартов.

Материал жил

Здесь возможны всего 2 варианта:

  • отсутствие буквы — медь (медный провод не нуждается в каком-либо обозначении);
  • “А” — буква, обозначающая жилы, выполненные из алюминия.

В расшифровке сокращений, аббревиатур помогут данные из этой таблицы.

Буквенное обозначение материала изоляции (2 позиция)
В Изоляция данного вида изготовлена из поливинилхлорида (иными словами ПВХ).
П При изготовлении изоляции применялся полиэтилен.
Р Для изоляции применяется резина.
НР Наиритовая (из негорючей резины)
Ц Изоляция пленочная (используется при изготовлении монтажных проводов)
Г Защитный слой полностью отсутствует (голый).
Ф Фторопластовая
К Такой буквой обозначают контрольный кабель (его назначение).
КГ Гибкий кабель
Буквенное обозначение защитной оболочки при ее наличии (3 позиция)
А Выполнена из алюминия.
П Защитная оболочка — полиэтиленовый шланг
Пу Усиленный шланг из полиэтилена
С Свинцовая оболочка
Р Изготовляется из резины
В Оболочка из ПВХ (поливинилхлорида)
Буквенные обозначения материала для изготовления типа брони, при ее наличии (4 позиция)
БбГ Броня состоит из ленты профилированной, выполненной из стали.
Бн Броня состоит из стальных лент, снабженных защитным покровом, материал не поддерживает горение.
В Использован поливинилхлорид
Бл Броня из стальных лент, Бл
Д Оплетку изготавливают из двойного провода.
К В качестве брони используются круглые стальные проволоки, которые заключены в стальной покров.
П Броня из плоской стальной проволоки
Д Используется оплетка, состоящая из двух проводов.
Разновидность использованного наружного покрова кабеля (5 позиция)
Э Экранированный покров (часто этот вид представлен алюминиевой фольгой)
Г Присутствует гидроизоляция (защищает от коррозии)
В Это буквенное обозначение может иметь 2 расшифровки. Если она в середине, защитная оболочка из ПВХ, вторая разновидность — расположение «В» в конце. Это значит, что покров из бумаги.
О Провода, покрытые изоляцией и соединенные с помощью обмотки
Н Покров из негорючего материала
Шп Защита представлена полиэтиленовым шлангом.
Шв Шланг, выполненный из винила
Шпс Полиэтиден, способный к самозатуханию
  • МК — означает магистральный кабель;
  • Ш — шахтный;
  • МК — эти буквы наносят на магистральные кабели;
  • РК — сокращение указывает на радиочастотный кабель;
  • Т — предназначен для телефонной связи;
  • О — оптический тип;
  • КС — кабельная продукция для связи;
  • КМ — характеризует комбинированный магистральный вид;
  • ВК — эти буквы характеризуют внутризоновые кабели связи;
  • ПпП — изоляция представлена в виде трехслойной пленки (пленка-поры-пленка).
  • З — в такой разновидности кабелей жилы скручиваются в “звездную” четверку.

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Пункт 1.1.30 ПУЭ гласит, все провода в РЩ должны соответствовать буквенным, цифровым и цветовым обозначениям. Наличие цветового обозначения не исключает установку цифрового и буквенного. Допускается наносить маркировку не по всей длине линии, а только в местах подключения.

Маркировка начинается с соблюдением правил в процессе монтажа, при расключении проводов по цвету изоляции. Это наиболее наглядный пример, который позволяет работающему персоналу быстро ориентироваться в назначении каждого отдельного провода в цепи. Иногда используются кабели с проводами одного цвета, в этих случаях допускается покрасить концы проводов, надеть кембрики соответствующего цвета, практичнее установить термоусадочную трубку с уже нанесенными буквенными и цифровыми значениями. Длинна маркерной трубки должна быть не менее 2,5 см.

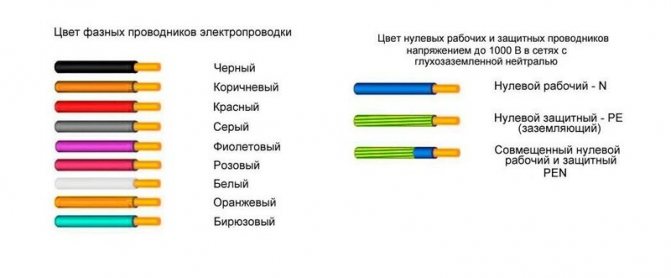

Маркировка проводов по цвету
Маркировка проводов по цвету

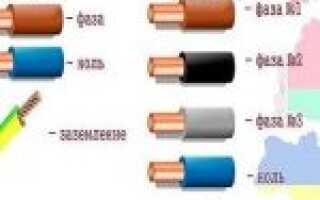

В трехфазных сетях каждая фаза обозначается буквами А,В,С, но в квартирах и частных домах используются однофазные схемы электропитания поэтому нет смысла уточнять к какой фазе подстанции подключен ваш щиток.

Буквенные обозначения:

  • На фазный провод наносится буквенное обозначение «L»;
  • Нейтральный провод обозначается буквой «N»;
  • Провода заземления отмечают значком
  • В схемах по стандартам системы TN-C-S допускается подключение заземляющего проводника к нейтральному проводу. В таких случаях на маркировке пишут «PEN».
  • В схемах электропитания от постоянного тока, для отдельных приборов потребления указывают полярности «+», «-» и напряжение в вольтах «12В или 24В…».

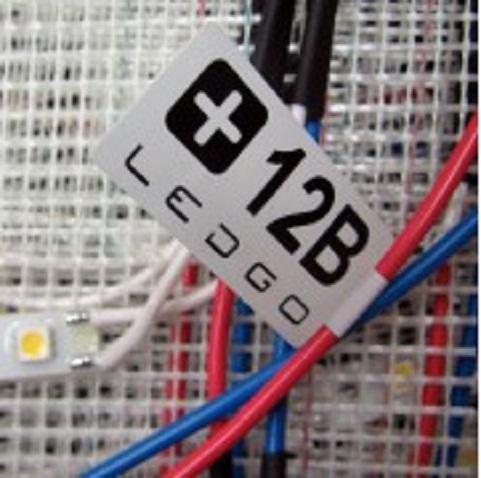

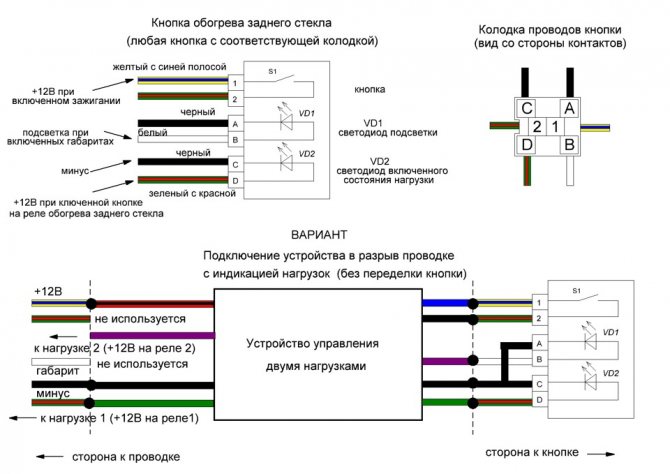

Маркировка цепей постоянного тока
Маркировка цепей постоянного тока

Что еще важно знать

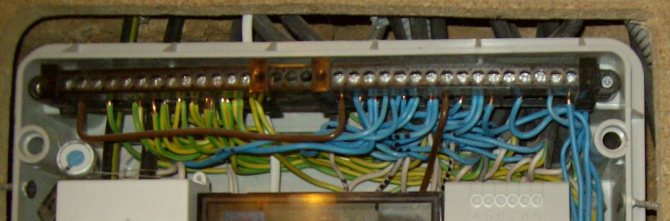

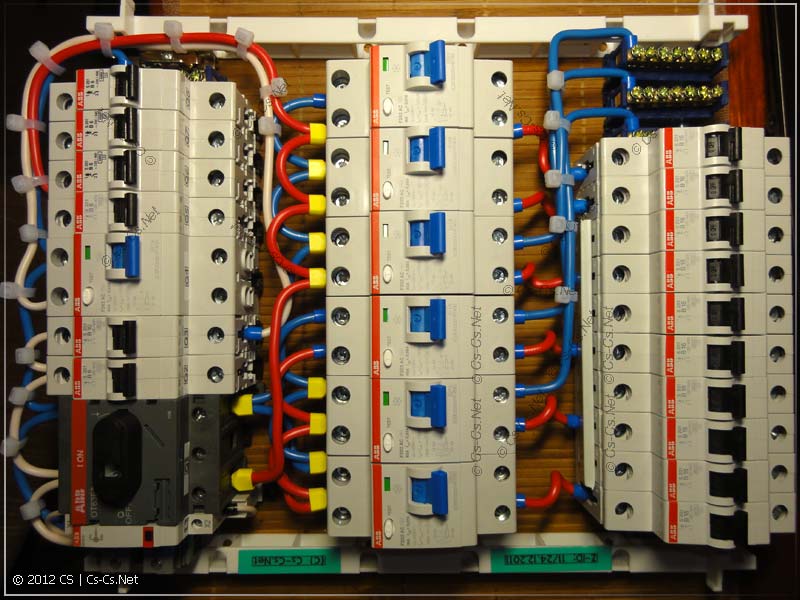

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

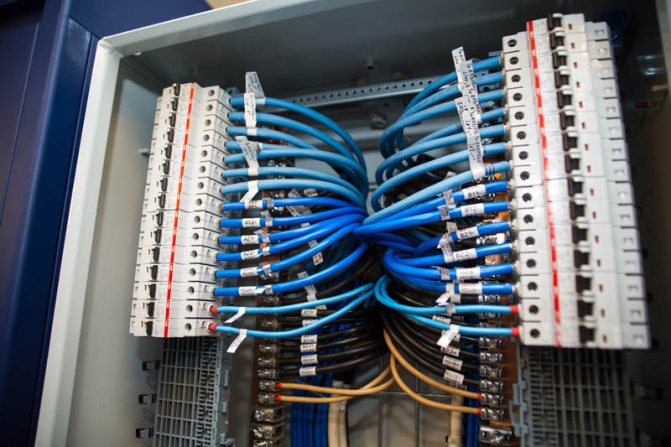

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться. О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Если нет проводников нужного цвета, то можно использовать любой цвет, главное, чтобы при монтаже концы жил правильно помечались. Это можно делать при помощи цветной изоленты или специальных термоусаживаемых трубок.

Маркировка термоусадками выглядит следующим образом:

Вот по такой технологии производится маркировка проводов и кабелей при монтаже электрощита. Как вы видите, обозначать линии очень важно, а сам процесс не занимает много времени. Обращаем ваше внимание на то, что с помощью данной инструкции вы можете маркировать проводники не только в силовых электрощитах, но и в щитах автоматики (например, для обозначения сигнальных кабелей и управления).

Будет полезно прочитать:

Особенности цифрового обозначения проводов

Цифровые обозначения в распределительных щитах требуют отдельного рассмотрения. По требованиям ПУЭ распределение цепей электропитания в РЩ осуществляется по группам. От группы питаются отдельные участки, это могут быть разные объекты:

  • №1 освещение;
  • №2 розетки;
  • №3 кондиционер;
  • №4 теплые полы;
  • №5 Бойлер для нагрева воды;
  • №6 электрическая плитка;
  • №7 отдельные помещения или сооружения(баня, мастерская и другое)

В однофазных цепях на вход автоматических выключателей будет приходить одна фаза L1-1; L1-2; L1-3, где 1,2,3 обозначают разные линии. На выходе выключателей провода маркируются по № группы и линии, если провод в группе один на маркере пишут Гр-1, если два Гр-1.2 указывая, что это второй провод первой группы.

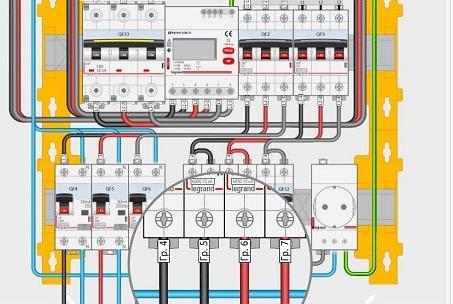

Маркировка проводов в РЩ по группам

На электрощитах промышленной сборки на внутренней стороне дверцы наклеивается схема подключения с указанием маркировки всех проводов, остается для надежности подписать прямое назначение. Мудрые люди эту информацию при монтаже записывают на видео или делают фото, сохраняют на электронных носителях, даже в серверах соц. сетей.

Совет №2. Если вы собирали щит сами или приглашали электрика, такую схему надо составить и приклеить к дверце с внутренней стороны.

Этап 1. Прокладка кабелей

На этом этапе протягиваю кабели от щитка до коробок. Как и писал выше, концы обматываю белой изолентой, на которой пишу сокращенно название потребителя (группы) и ставлю порядковый номер.

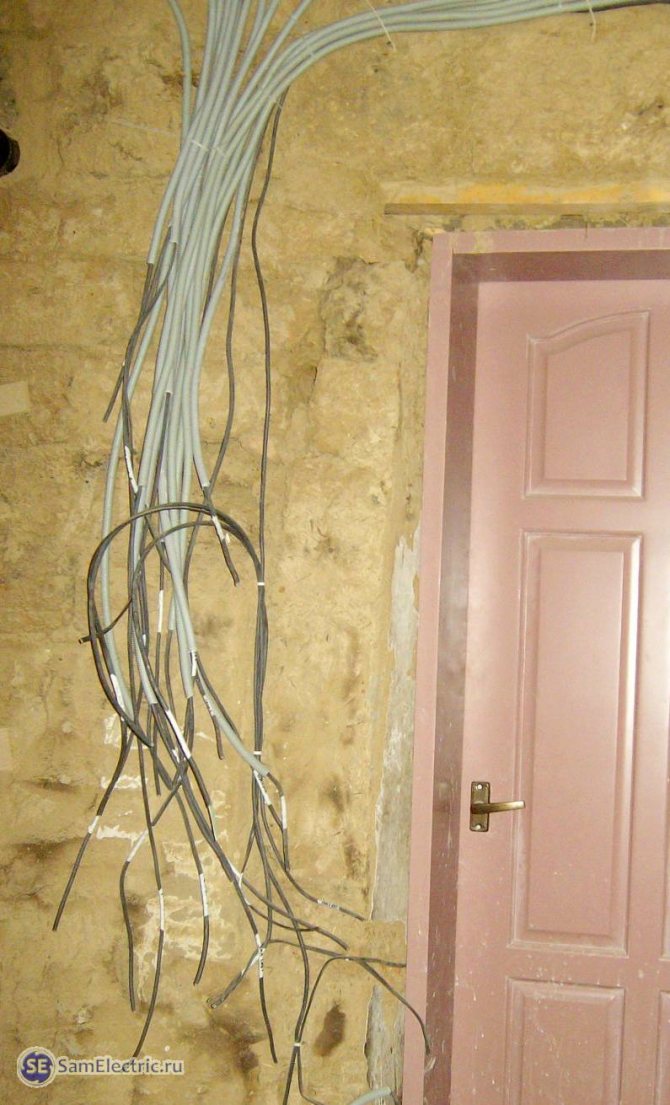

Подписанные кабели приходят к месту установки щитка

Название и номер аккуратно заношу в список около щитка.

Список групп потребителей около электрощитка (черновик, знал бы что фото пойдет на сайт – постарался бы аккуратно))

Потом этот список лучше продублировать у себя в блокноте, так как черновичок на стене может исчезнуть при появлении работяг штукатуров-маляров.

Ценность этого списка при окончательном подключении электрощитка будет примерно такая, как ценность карты в пиратском сундуке.

Кстати, не поленитесь (или дайте поручение заинтересованному лицу) перенести потом названия групп электропотребления на щит, непосредственно под каждый автомат. Это можно сделать обычным тонким маркером, а можно пойти дальше – распечатать надписи на принтере. Иначе листик обязательно потеряется, и через год-другой придется щелкать автоматами или спрашивать у местных “А это что у вас?”

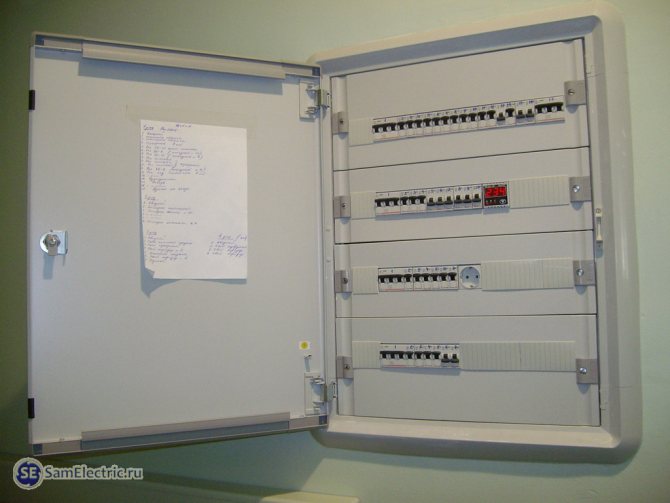

Электрощит с листиком. Обязательно перенести надписи на постоянную основу!

Особенности маркировки РЩ и кабелей

По требованиям ПУЭ сами распределительные устройства тоже должны маркироваться, для квартир и частных домов допускают отсутствие названий, по причине явного определения их назначения. Когда щит находится за пределами участка на столбе ЛЭП или другом сооружении обязательно указывается его маркировка. В ней указывается:

  • Изготовитель;
  • Назначение и тип ВРУ, ГРЩ, РЩ, НКУ;
  • Номиналы напряжения и тока;
  • Степень защиты;
  • На дверцах знак «Осторожно напряжение»;
  • Надписи должны быть четкими и устойчивыми к окружающей среде.

На маркерах кабелей заходящих и выходящих в РЩ указывается следующая информация:

  • Мака кабеля, в ней количество жил, сечение, метал проводов, материал изоляции;
  • Назначение кабеля;
  • Откуда приходит;
  • Куда уходит;
  • Длина.

Совет №3. На внутренней стороне дверцы должна располагаться подробная электрическая схема подключения кабелей и распределением направлений от РУ.

Основная разновидность

На сегодняшний день для электромонтажных работ применяют шнуры, кабели и провода. Перед расшифровкой маркировки необходимо разобраться с тем, что собой представляют эти изделия и в чем их различия.

Провода

Провод представляет собой электротехническое изделие, состоящее из одной или нескольких скрученных между собой проволок, без изоляции либо заизолированных. Оболочка жилы, как правило, легкая, не из металла (хотя также встречается обмотка проволокой).

Такие изделия могут использоваться в электромонтажных работах (к примеру, монтаж электропроводки в деревянном доме), а так же при изготовлении обмотки электродвигателя. На сегодняшний день существуют провода с медными и алюминиевыми жилами. Медный вариант быстро окисляется в открытом пространстве и имеет высокую цену, но при этом способен пропустить через себя более высокие токовые нагрузки. К тому же медь более эластична, а значит, не так быстро сломается. Алюминиевые более хрупкие и не соединяются с медными (разве что только через клеммы), но за то имеют низкую стоимость. На сегодняшний день алюминиевая электропроводка используется все реже и реже.

Также следует отметить, что контакты могут быть заизолированными и голыми. Последний вариант используется для линий электропередач. Изолированный провод может быть защищенным и незащищенным. Защитой служит еще один слой изоляции (из пластмассы либо резины), который закрывает оболочку жил.

Последняя классификация осуществляется в зависимости от назначения: монтажные, силовые и установочные. Монтажный провод обязательно должен быть медным, используется, как правило, для соединения элементов электрической схемы в щите, а так же для соединения цепи в радиоаппаратуре. Силовой (как и установочный) для нас более известный, т.к. используется на открытом воздухе и внутри помещений.

Кабели

Электрический кабель представляет собой изделие из нескольких проводов, которые находятся под одной изоляционной оболочкой (из ПВХ, резины, пластмассы). Помимо этой оболочки может присутствовать дополнительная защита — бронированная оболочка из проволоки либо стальной ленты, которая обязательно указывается в маркировке.

Существует 5 основных видов электрических кабелей:

  • силовой;
  • контрольный;
  • для управления;
  • для связи;
  • радиочастотный.

Кратко рассмотрим условия применения каждого из изделий.

Силовой используется для передачи электроэнергии в силовых и осветительных электроприборах. Существуют изделия различного типа и назначения. В основном силовые кабели используются для электропроводки внешней (как воздушным, так и подземным способом) и внутренней (в жилых и нежилых помещениях). Силовые кабели могут иметь как алюминиевые, так и медные жилы. Предпочтение рекомендуется отдавать последнему варианту. Изолирующим слоем может быть ПВХ, бумага, резина, полиэтилен и т.д.

Контрольный используется для работы электротехнических устройств, которые передают информационный сигнал для управления какими-либо устройствами. Данный вид также может быть с алюминиевыми и медными жилами.

Кабель управления представляет собой медный электропроводник с защитным экраном. Применяется в различных системах автоматики. Защитный экран служит для отвода помех, а так же защиты от механических повреждений.

Кабель связи используется для передачи информации с помощью токов различных частот. Передача местных линий связи осуществляется низкочастотными проводниками, а дальних линий – высокочастотными.

Радиочастотный кабель применяется в радиотехнических устройствах. Основное предназначение – передача видео- и радиосигналов.

Шнуры

Шнур для бытовых электроприборов

Вот мы и разобрались с основными различиями всех трех видов электротехнических изделий. Надеемся, что информация была для Вас доступной. Рекомендуем так же просмотреть видео, в котором данная информация предоставлена более наглядно:

Основные характеристики и различия проводников

Общие различия

Все проводники могут иметь различия по следующим признакам:

  1. Поперечное сечение. Существуют жилы сечением от 0,35 мм.кв. до 240 мм.кв.
  2. Материал изготовления: медь, алюминий, алюмомедь (специальный композит из двух металлов).
  3. Номинальное напряжение (к примеру, способен выдержать 220 либо 380В).
  4. Количество жил (одножильный либо многожильный).
  5. Материал изоляции (ПВХ, резина, бумага).
  6. Материал защитной оболочки (резина, пластмасс, металл).

Часто допускаемые ошибки при маркировке

  1. Самая распространенная ошибка начинающих монтажников, и опытных при невнимательности. Когда привинчивают провода в щитке на клемы, предварительно не одев кембрики с маркировкой или термоусадочные трубки. Потом приходится отвинчивать и одевать элементы маркировки.
  2. Путают «PEN» проводник с проводом заземления, цветовая маркировка у них одинаковая, надо внимательно разобраться.
  3. Если щиток вынесен за пределы участка, но находится на вашем балансе, это определяется договором с энергопоставляющей организацией. Надо обязательно иметь на него техническую документацию схемы, и выполнить все требования ПУЭ, ПТЭЭП и других документов. Могут быть претензии от Росстехнадзора, вплоть до отключения потребителя и штрафов.

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

  • когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
  • в точках, где изменяется направление кабельной линии;
  • в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

  • треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
  • квадратные – для силовой трассы напряжением до 1 кВ;
  • круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

  1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
  2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
  3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
  4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Важно! Многие организации либо игнорируют процесс маркировки кабеля, либо выполняют его с использованием бирок произвольной формы. Последствия обоих решений могут стать причиной частых аварийных ситуаций и травмирования обслуживающего персонала

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

  • первая фаза – желтая;
  • вторая – зеленая;
  • третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

  • рабочий нулевой провод – синий;
  • заземление – желто-зеленый;
  • совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
  • фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Ссылка на основную публикацию
