Одножильный провод ПВ-3 (ПуГВ) — для чего используется, характеристики

Провод ПВ 3 (или ПВ-3) — устаревшее, но до сих пор применяющееся обозначение провода ПуГВ. Его характеристики и назначение описаны в ГОСТ 6323–79, принятом еще в СССР. В настоящее время этот госстандарт отменен, для его замены введен в действие ГОСТ Р 53768–2010, но сам провод практически не потерпел изменений — разве что благодаря новым технологиям стал более гибким. Сейчас он называется ПуГВ.

ПВ-3 1

Что значит маркировка

Здесь все просто:

  1. Первая литера в буквенно-цифровом индексе — это обозначение основного типа. «П» — провод.
  2. Вторая литера указывает на то, что у провода есть изоляция (так как существуют и «голые» провода), и обозначает ее тип. «В» — винил. Сейчас в качестве диэлектрической оболочки для этого и других проводов применяется поливинилхлоридный пластикат со специфическими добавками, придающими ему дополнительные свойства — устойчивость к истиранию, огнестойкость, неприятный «химический» запах (чтобы провод не грызли мыши и крысы), и тому подобное.
  3. Цифра 3 означает класс гибкости. Всего существует (по старому стандарту) 6 классов гибкости. Чем больше число, тем провод гибче. В этом и заключается разница между ПВ-1 и ПВ-3 — первый значительно менее гибок.

Современная аббревиатура расшифровывается иначе:

  • Пу — провод установочный;
  • Г — гибкий;
  • В — в состав изоляции входит винил.

Примечание: ранее провода делились на установочные и монтажные. По современному ГОСТу провод может быть только установочным, то есть использоваться для подключения электроустановок, но не применяться в монтажных работах.

Последней идет цифра, обозначающая сечение провода. Минимальное сечение — 0.5 мм.

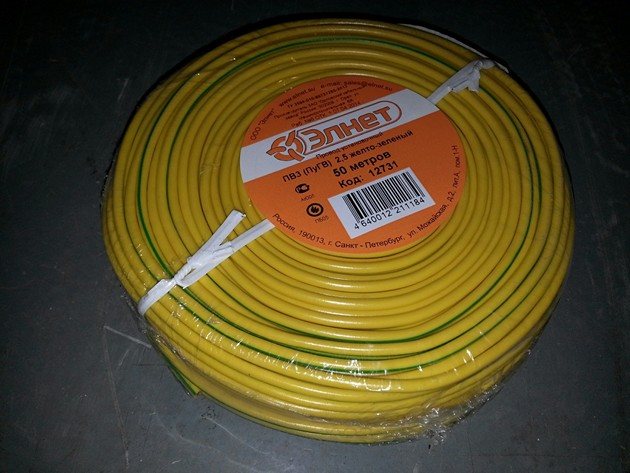

Провод установочный типа ПВ 3 может иметь любой цвет, но в современных реалиях его, как правило, выпускают в желто—зеленой изоляции. Дело в том, что данным проводником чаще всего подключается «земля» в различных электрических установках. Тем не менее цвет оболочки может быть любым — черным, серым, синим и даже красным.

Примечание: все вышесказанное в полной мере относится и к проводу ПВ-1. Вся разница между этими двумя кабелями заключается только в гибкости — ПВ-1 значительно менее гибок, так как в нем используются многопроволочный проводник с большим сечением единичного элемента — собственно проволоки.

ПВ-3 2

Маркоразмеры провода ПВ3

  • ПВ3 0,5
  • ПВ3 0,75
  • ПВ3 1,0
  • ПВ3 1,2
  • ПВ3 1,5
  • ПВ3 2,0
  • ПВ3 2,5
  • ПВ3 3,0
  • ПВ3 4,0
  • ПВ3 5,0
  • ПВ3 6,0
  • ПВ3 8,0
  • ПВ3 10
  • ПВ3 16
  • ПВ3 25
  • ПВ3 35
  • ПВ3 50
  • ПВ3 70
  • ПВ3 95
  • ПВ3 120 *
  • ПВ3 150 *
  • ПВ3 185 *
  • ПВ3 240 *
  • ПВ3 300 *
  • ПВ3 400 *

* Маркоразмеры не предусмотрены нормативной документацией.

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

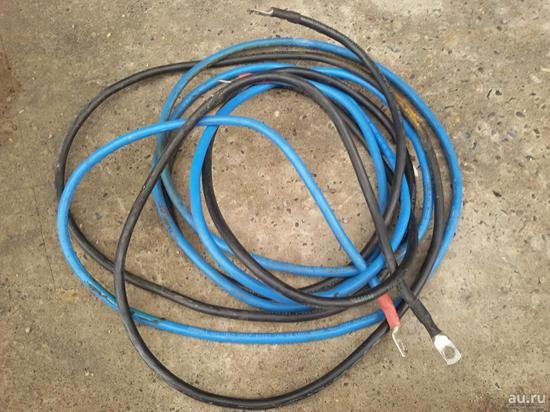

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

ПВ-3 доп

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того.

На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Примечание: современный ПуГВ имеет более высокий класс гибкости, чем его предок ПВ-3 — пятый.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

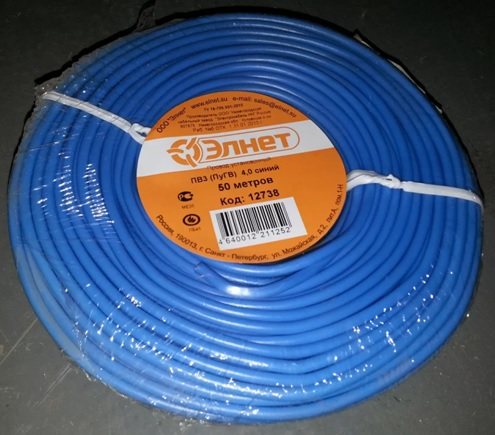

Провод ПВ-3 пугв

Механические свойства

Определяют сферу применения, условия эксплуатации:

  • Гибкость. Замечательное свойство, повышающее эксплуатационную ценность и эффективность использования. Поперечное сечение каждой проволочки одинаково, количество в наборе определяет степень гибкости. Согласно ГОСТ 22483-77 для провода ПВ 3 диаметр проволок равен 0,79 мм. Для кабелей небольшого сечения диаметр проволоки может составлять 0,53 мм и минимальное количество жилок равно 7, что соответствует четвертому классу гибкости. Сумма площадей разреза жилок составляет номинальное поперечное сечение кабеля, указывается в технических характеристиках. Допустимый радиус изгиба составляет не менее пяти наружных диаметров;
  • Прочность. Концепция конструкции проводника в виде троса обеспечивает, кроме гибкости, повышенную механическую прочность, увеличивает способность переносить нагрузки. Материал изоляции, которая может быть двухслойная, позволяет успешно противостоять воздействию разнообразных механических воздействий без потери полезных свойств и разрушения. Линейное растяжение до момента разрушения составляет 150% первоначальной длины, то есть удлиняется полутора раз. Толщина изоляции зависит от диаметра жилы;

Номинальное сечение жилы, ммНоминальная толщина изоляции, мм

От 0.5 до 1.0 включ. 0.6
1.5 0.7
от 2.5 до 6 0.8
10.0 и 16.0 1.0
25.0 и 35.0 1.2
50.0 и 70.0 1.4
95.0 и 120.0 1.6
150 1.8
185 2.0
240 2.2

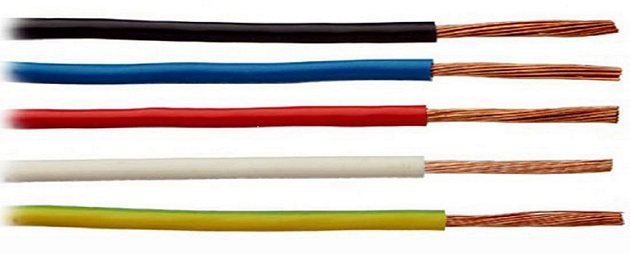

  • Расцветка. Использование правильного цвета очень важно, должно соответствовать общепринятым нормам. Создает удобство, уменьшает трудозатраты на прозвонку, поиск неисправности монтажникам с ремонтниками, благоприятствует созданию условий безопасности обращения с электричеством. Расцветка определена ПУЭ и европейским стандартом: o Желто-зеленый, желтый или зеленый – предназначен для соединения с контактом «земля», международное обозначение контакта — «РЕ»; o Синий или голубой подключает нейтраль, или «нуль» («N»); o Остальные цвета обозначает «фаза» («L»), выбираются произвольно.

В трехфазных исполнениях принято маркировать фазы:

  1. А – белый;
  2. В – черный;
  3. С – красный.

Цепи постоянного тока пользуются иной маркировкой. Здесь белый, черный это «плюс», красный всегда, остальные по необходимости — «минус»;

  • Температура. Высокие показатели электрической безопасности обеспечены наличием двух слоев эластичной изоляции из модификатора полихлорвинила. Позволяет безукоризненную эксплуатацию в диапазоне температуры внешней среды -50⁰С — +35⁰С, разрешая длительную работу при нагреве жилы до +70⁰С. Монтаж, для предотвращения образования трещин оболочки, запрещается проводить при охлаждении воздуха ниже -15⁰С.

Основные ТТХ и конструкция

Кабель ПВ-3 имеет следующие технические характеристики:

  • строительная длина — 100 м;
  • сопротивление изоляции — 1 МОм;
  • материал проводника — медь;
  • минимальная температура прокладки — минус 15 градусов по Цельсию;
  • диапазон рабочих температур — от –50 до +35 градусов;
  • максимально допустимая влажность — 100% при температуре в +35 градусов;
  • стандартный срок службы — 15 лет, гарантийный — 2 года.

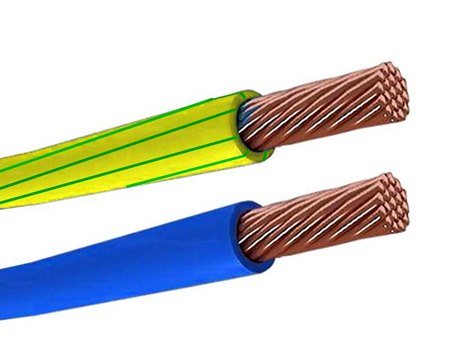

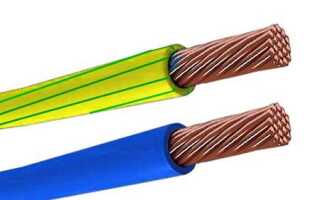

Конструктивно ПуГВ представляет собой один многожильный проводник, заключенный в диэлектрическую оболочку. ГОСТ допускает, что этот провод может быть одножильным, но на практике такого не встретишь, поскольку одножильное исполнение лишает кабель его основного достоинства — гибкости. Поэтому нормой является многожильное исполнение с числом проволочек не менее 7. Чем меньше диаметр проволоки, тем лучше гибкость. Так, для класса 3 применяется медная проволока диаметром до 0.79 мм, если общее сечение не достигает 50 мм. С увеличением диаметра поперечного сечения возрастает и количество проволочек-жил.

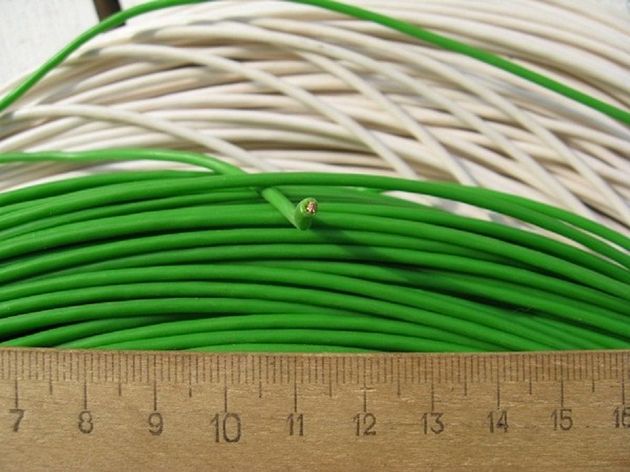

Обратите внимание: при покупке провода ПВ-3 рекомендуется штангенциркулем замерить его диаметр D (площадь сечения тогда можно вычислить по формуле S=0.785×D²), так как многие недобросовестные производители склонны экономить медь, занижая этот сверхважный параметр.

Максимальный диаметр провода ПВ-3 может составлять 95 мм.

ПВ-3 4

Технические характеристики

Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:

  • Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода.

    Радиус изгиба
    Рис. 4: радиус изгиба

  • Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
  • Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
  • Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
  • Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
  • Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
  • Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.

Номинальное сечение
(мм2)
Минимальное число проволок в жиле (шт) Наружный диаметр провода
(мм)
Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С.
(МОм/км)
0,5 7 2,0 39,6
0,75 7 2,2 25,5
1,0 7 2,3 21,8
1,5 7 2,8 14,0
2,0 15 3,1 9,97
2,5 19 3,5 8,05
4,0 19 4 4,89
6,0 19 4,6 3,11
10 49 6,3 2,0
16 49 7,5 1,21
25 77 9,9 0,809
35 105 10,9 0,551
50 144 13,3 0,394
70 210 15,5 0,277
95 285 17,6 0,203
120 360 19,5 0,162
150 444 21,2 0,129
185 555 23,8 0,104
240 760 27,1 0,0808

Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.

Проверка при покупке

Кабель ПВ-3 рекомендуется очень тщательно проверять перед покупкой, так как рынок наводнен большим количеством подделок, отличающихся в лучшем случае заниженным сечением, в худшем — полным несоответствием заявленным требованиям, в первую очередь, по безопасности.

  1. Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, сделанный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет для себя сам.
  2. На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полуметра).
  3. Проверять сечение взятым с собой штангенциркулем.
  4. Потребовать у продавца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.

Кроме того, периодически во время эксплуатации кабель должен проходить «ходовые испытания».

ПВ-3 5

Электрические параметры

Базовыми величинами характеристик качества, достаточными для использования практической эксплуатации, являются электрическая прочность изоляции и сопротивление проводящего медного сердечника, нормируемые ГОСТ к одному километру длины. Значения представлены в таблице.

Число жил X сечение, мм 2Внешний диаметр (размер), мм. Вес провода, кг/км. Диаметр токопроводящей жилы, мм. Максимальное электрическое сопротивление постоянному току токопроводящей жилы (при +20°С), Ом/км. Электрическое сопротивление изоляции проводов, кОм/км, не менее (при +70°С)

1×0,75 2.31 11.4 1.11 24.5 11
1×1,0 2.46 13.8 1.26 18.1 10
1×1,5 2.96 20.6 1.56 12.1 10
1×2,5 3.7 34.3 2.1 7.41 9
1×4,0 4.2 49.4 2.6 4.61 7
1×6,0 4.8 70.6 3.2 3.08 6
1×10,0 6 110 4 1.83 5.6
1×16,0 7.8 184 5.8 1.21 4.6
1×25,0 9.6 285 7.2 0.809 4.4
1×35,0 11.4 401 9 0.551 3.8

Видно, что с увеличением номинального сечения уменьшается максимальное сопротивление току, допустимая токовая нагрузка и максимальная подключаемая мощность нагрузки возрастают. Физика работы цепей переменного тока проявляется взаимными наводками электромагнитного поля. Важно учитывать количество проводов в совместной прокладке. Это иллюстрирует таблица. ПВ 1, приведенный в таблице, отличается от ПВ 3 наличием не витой, а одинарной сплошной жилой, то есть только гибкостью.

Электрическая прочность ПВ 3 гарантированно позволяет успешно работать в сетях переменного (частотой до 400 Гц) и постоянного тока напряжения до 1000 вольт включительно. Испытание изоляции производится повышенным напряжением 2500В.

Раздел завершает сводная таблица основных технических характеристик ПВ 3. Данные, приведенные в ней, достаточны для практического использования:

Влажность воздуха при 35 0 С [%] 100
Гарантийный срок эксплуатации [месяц] 24
Испытательное переменное напряжение 50 Гц в течение 15 мин. После пребывания в воде 24 ч. [В] 2500
Максимальная рабочая температура жилы [ 0 C] 70
Номинальное напряжение U0/U [В] -15
Радиус изгиба кабелей [наружных диаметров] 450/750
Строительная длина, не менее [м] 10
Температура окружающей среды, верхний предел [0C] 100
Температура окружающей среды, нижний предел [ 0 C] +35
Электрическое сопротивление изоляции, не менее [Мом*км] -50
1.0

Правила использования

Прокладка электрической проводки с помощью кабеля ПВ1, ПВ3 и т. д. должна выполняться при температуре окружающей среды не менее -15 гр. Цельсия. Если погода не позволяет этого сделать, то возможен монтаж при меньших значениях, но в таком случае провод предварительно нагревается. При игнорировании этих условий ПВ может повредиться, потерять функциональность, что приведет к уменьшению электрической и пожарной безопасности.

Устанавливать провод можно несколькими способами:

  • кабель-каналы;
  • лотки и коробы;
  • гильзы;
  • металлические и пластиковые рукава;
  • прочие металлические и пластиковые изделия;
  • в качестве заземляющего контура.

В процессе монтажа следите за тем, чтобы провод не подвергался воздействию влаги или воды. Температуры эксплуатации ПВ3 находятся в диапазоне от -45 до +50 гр. Цельсия (приблизительно такие же параметры для остальных моделей ПВ). В процессе эксплуатации кабель может нагреваться до температуры +70 гр. Цельсия. Заявленный выше срок эксплуатации (15 лет) будет актуальным при условии соблюдения всех правил и рекомендаций по монтажу, хранению, транспортировке и эксплуатации.

ПВ1 и другие модели медного или алюминиевого кабеля с поливинилхлоридной изоляцией – дешевый проводник с не самыми лучшими технико-эксплуатационными характеристиками. Его применение возможно при соблюдении целого ряда условий. Он подходит для коммутации оборудования и электропроводки, которая может быть выполнена из одной жилы.

Подбор, нюансы выбора

До приобретения провода, необходимого для производства работ, нужно подсчитать требуемое сечение жилы с учетом нагрузки. Тщательный расчет требует специальных знаний и умения применять данные таблиц «Правила устройства электрических установок» (ПУЭ). Для непрофессионала достаточно знать, что для осветительной сети в помещении требуется 1,0 – 1,5 мм² сечения медного провода. Подключение розеток – 1,5 – 2,5 мм², электрические бойлеры, плиты и кондиционеры – 4,0. Ввод в стандартную квартиру выполняется сечением 6,0 мм². Определившись со схемой и трассой разводки по объекту, высчитывается суммарная длина провода каждого необходимого сечения. Запас по размеру нужен, но разбег цены сильно зависит от диаметра провода, поэтому не стоит в планировку закладывать 6,0 мм² там, где достаточно 1,5.

Закончив расчеты необходимо приступать к приобретению материалов. Характеристики провода ПВ 3 соответствуют требованиям ГОСТ 6323-79, нормирующим материал, номинальное поперечное сечение жилы, толщину изоляции. Если нет постоянного, вызывающего доверие поставщика, провод будет закуплен случайным образом, где придется. Чтобы защитить покупку от не честного продавца, не доверяясь маркировочным надписям, достаточно наличие штангенциркуля. Диаметр проводника и толщина изоляции известны из технических характеристик.

Важно:

  • Изоляция. Может быть одинарная и двухслойная, в этом случае первый составляет не менее чем 70% общей толщины. Пластик должен отделяться от проводника достаточно легко, не нанося видимого повреждения медной поверхности. Недопустимо наличие вмятин, вздутий и других неоднородностей.
  • Жила. Свежий срез жилы поможет увидеть «правильность» материала, можно встретить омедненный алюминий по цене медного. Неоднородности, темные пятна, не медный цвет среза – признак не качественной меди. Настоящая медь не пружинит при изгибании, выдерживает не менее 30 перегибов (качественный алюминий через 8-10 раз переломится).
