Как соединить провод СИП между собой
Сегодня провод СИП широко применяется при монтажных работах связанных с электроснабжением домов. СИП — это самонесущий изолированный провод, который используется для передачи электроэнергии воздушным путём. О том, можно ли укладывать СИП в земле, читайте в этой статье строительного журнала samastroyka.ru/prokladka-sip-v-zemle.html.
И если с прокладкой провода СИП всё более-менее понятно, то вот с его соединением, и, тем более с медным проводом, остаётся достаточно большое количество вопросов. Чем соединять СИП провод между собой? Как его соединить с медным кабелем при вводе в дом? Именно об этом и будет рассказано ниже.
Расстояние от жилых домов до ЛЭП
прим. 3)
1,5 4 2,8 1,5 1 1 2 3 от оболочки бесканальной прокладки 5 1,5 4 2,8 1,5 1 1 2 3
Кабели силовые всех напряжений и кабели связи 0,6 0,5 3,2 2,8 1,5 1 0,5* 5* 10*
Каналы, коммуникаци- онные тоннели 2 1,5 4 2,8 1,5 1 1 2 3*
Наружные пневмомусо- ропроводы 2 1 3,8 2,8 1,5 1 1 3 5
*Относится только к расстояниям от силовых кабелей.
Примечания
- Для климатических подрайонов IА, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
- Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
- Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
- Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
- Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать до сетей канализации, водопровода, тепловых сетей – 5 м; от обделок без оклеечной гидроизоляции до сетей канализации – 6 м, для остальных водонесущих сетей – 8 м; расстояние от обделок до кабелей принимать: напряжением до 10 кВ – 1 м, до 35 кВ – 3 м.
- В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации; 1,5 – от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений – 5.
Ранее определяли согласноСНиП 2.07.01-89* Планировка и застройка городских и сельских поселений по таблице 14.
Интересно, что в старой таблице есть расстояние от газопроводов, а в новой убрали.
20-12-2012 60 883

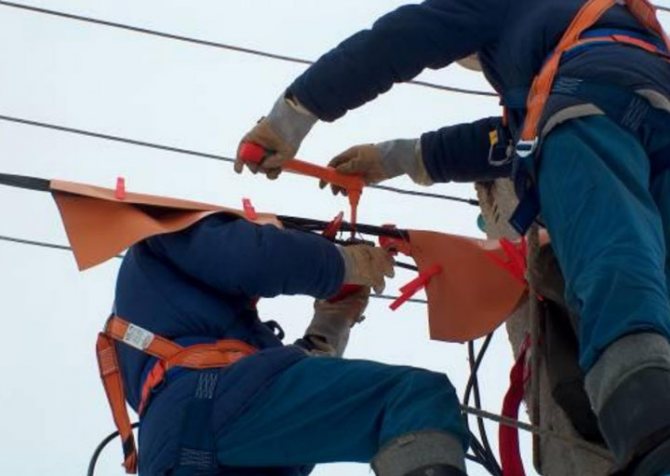

Начало работ под напряжением
Перво-наперво проводятся организационные мероприятия и получается разрешение от вышестоящего оперативного персонала на производство работ под напряжением.
Затем проверяется устойчивость и прочность опоры. Если она деревянная, то и степень ее загнивания.
Если жилы в нем окажутся замкнуты или нарушена изоляция, то при подсоединение к магистральной линии, вы перед своими глазами рискуете создать реальное короткое замыкание! Особенно это касается если кабель не новый, а б/у.

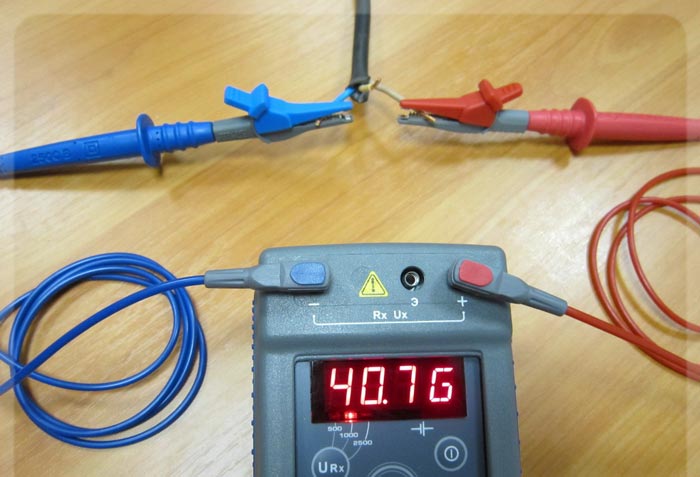

Сопротивление изоляции проверяется мегаомметром на 1000 Вольт, а об отсутствие КЗ между жилами можно узнать с помощью обычного мультиметра.

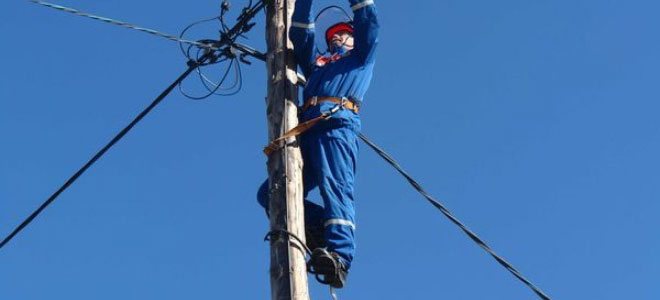

После этого, один из двух работников поднимается по опоре, а второй ведет постоянный надзор и контролирует его работу. Подниматься на опору нужно с боковой или противоположной стороны, от той где подвешен провод СИП. Делается это для того, чтобы в случае его падения, он не утянул вас за собой.

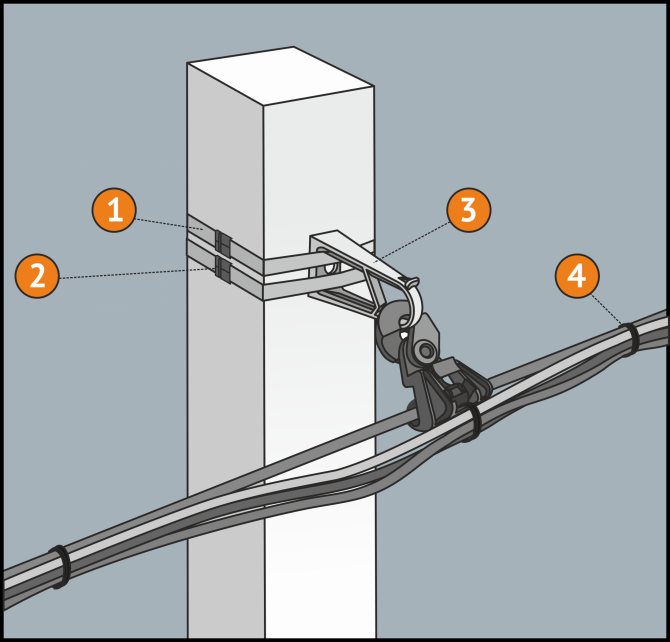

Всю работу на опоре изначально нужно проводить в диэлектрических перчатках с надетыми поверх них брезентовыми рукавицами. СИП может элементарно перетереться с течением времени в поддерживающем зажиме и потенциал фазы будет перенесен на крюк и бандажную ленту, до которых вы можете случайно дотронуться.
Если в процессе работы возможно соприкосновение с проводом СИП любых частей тела или экипировки, то эти участки провода необходимо закрыть защитными изолирующими накладками.

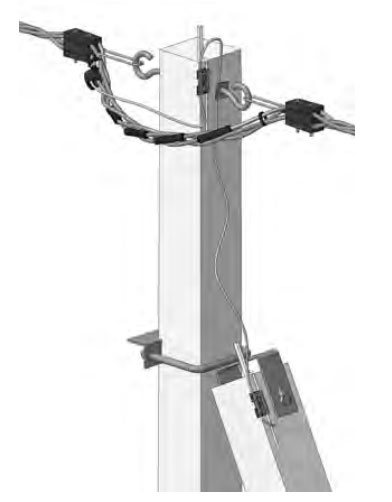

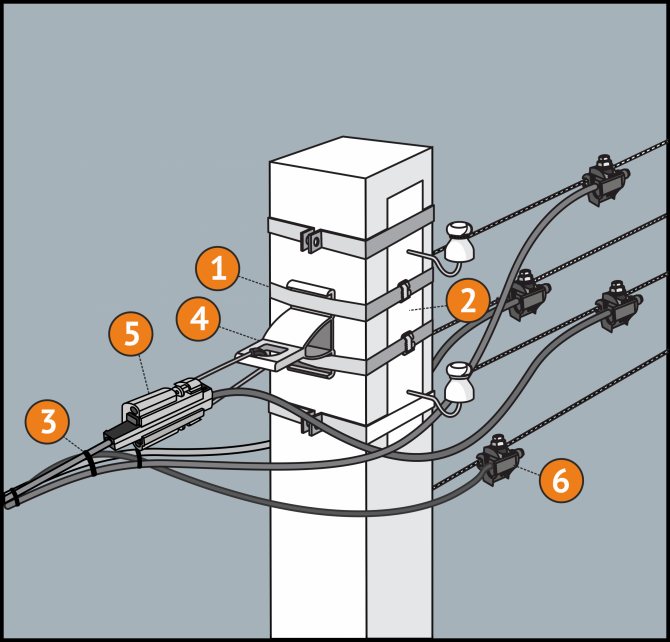

Соединение проводов СИП между собой

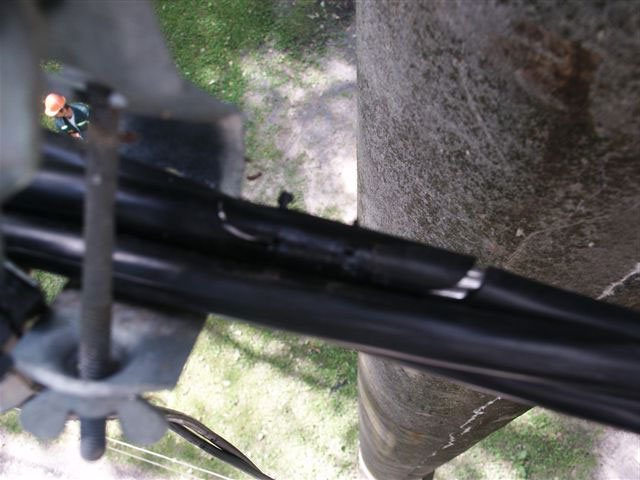

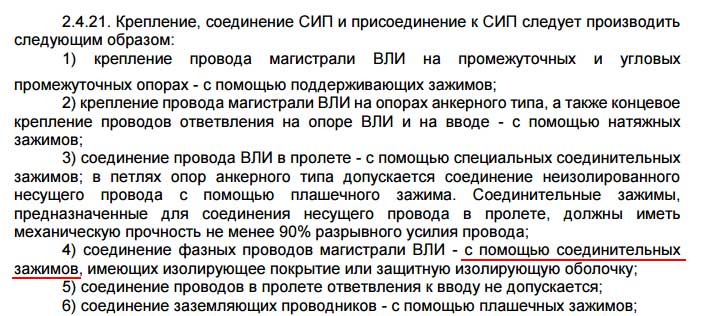

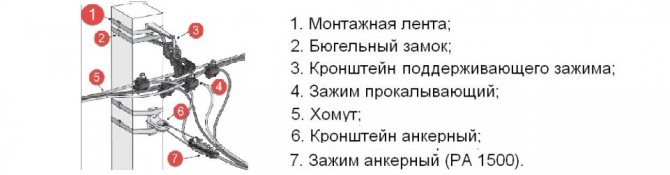

Соединять или наращивать провода СИП прокалывающими зажимами нельзя. Даже если это короткий участок до 25м, например ввод в дом. Потому то они и называются ответвительными зажимами, а не соединительными.
Для стыковки проводов необходимо использовать соединительные гильзы под опрессовку. Очень подробно обо всех нюансах и ошибках работы с ними, можно прочесть в статье ”Как соединить провода СИП между собой”.
Более того, не рекомендуется подобными проколами соединять магистральный СИП на анкерной опоре, даже если там нет никакого натяжения.
Так как площадь контакта в таком зажиме несоизмерима с сечением основного провода. И полную длительную нагрузку в 100 и более Ампер, такой зажим без последствий для себя и соединяемых проводов может и не пропустить, не говоря уже о токе короткого замыкания.
Проколы с раздельной затяжкой болтов также имеют срывную головку. Она играет роль своеобразного “предохранителя”. Так как провод СИП находится в натянутом состоянии и каждая жила подвергается продольной механической нагрузке, необходимо прокалывать провод и погружаться зубьями в саму жилу ровно настолько, чтобы не снижать механическую прочность линии более чем на 20%.
Не нужно после срыва, вручную дотягивать вторую гайку, если вам показалось что контакт не достаточно хорош. Тем самым вы только повредите несущий провод.

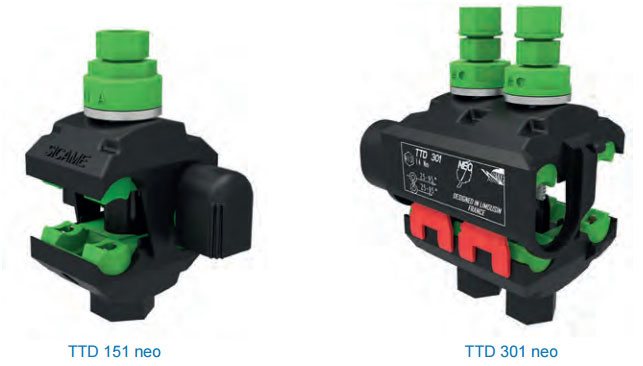

Отдельные марки зажимов, например у Sicam имеют так называемую опцию Турбо. Она облегчает и упрощает процесс монтажа.
Весь монтаж разделяется на два этапа:
отдельный монтаж на линию. Берете раскрученный зажим, вставляете в магистральный провод и одной рукой закручиваете гайки, чтобы зажим зафиксировался.
при этом второй конец остается по-прежнему разведенным. Спокойно устанавливаете в него ответвление и заканчиваете процесс монтажа.
Как соединить провод СИП между собой
Способы соединения СИП проводов во многом зависят от марки. Поэтому, если нужно соединить СИП между собой, то, в первую очередь, нужно выяснить марку провода.

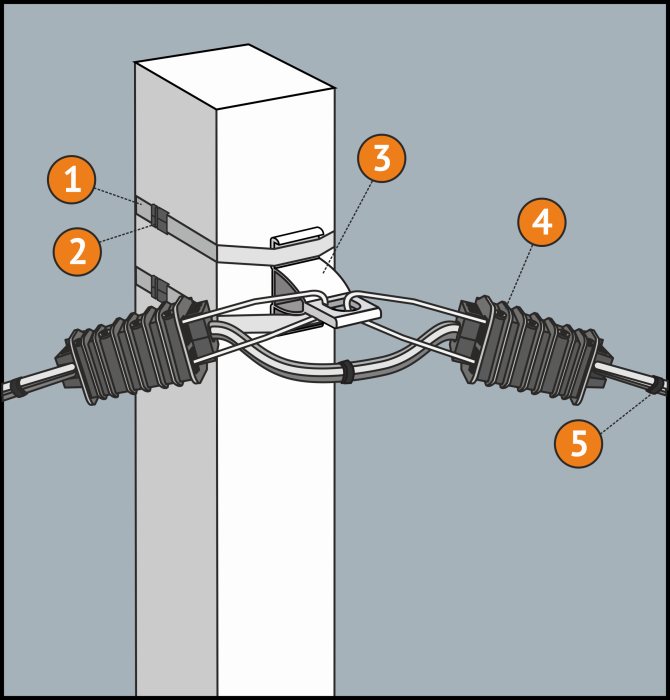

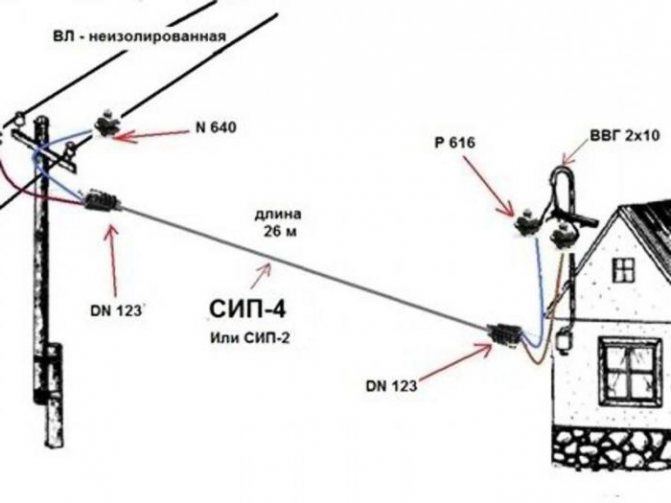

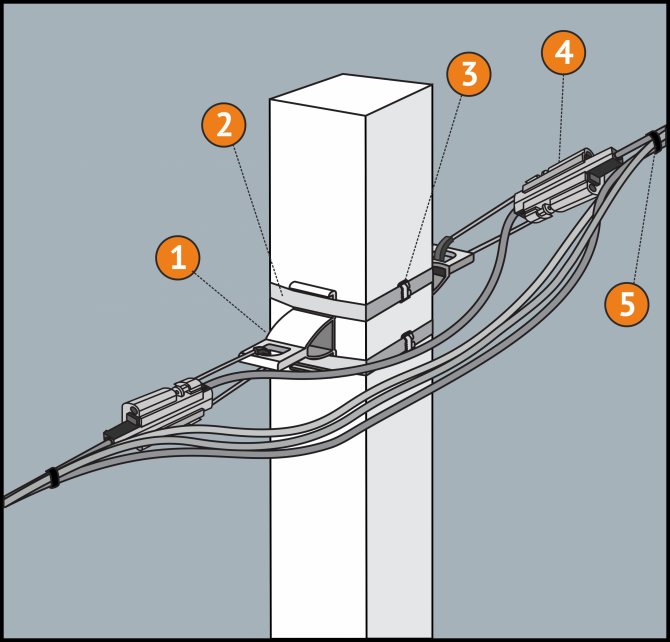

Например, СИП 4 не допускается соединять между собой в пролётах. Такой провод СИП допускается соединять, только используя опору, чтобы на жилы провода не осуществлялась нагрузка.

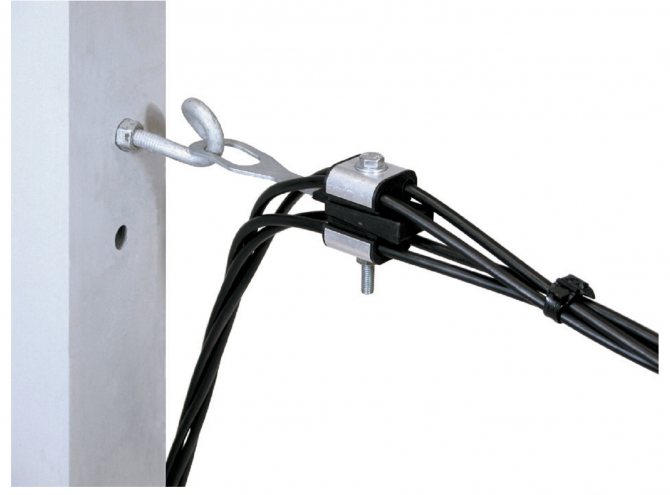

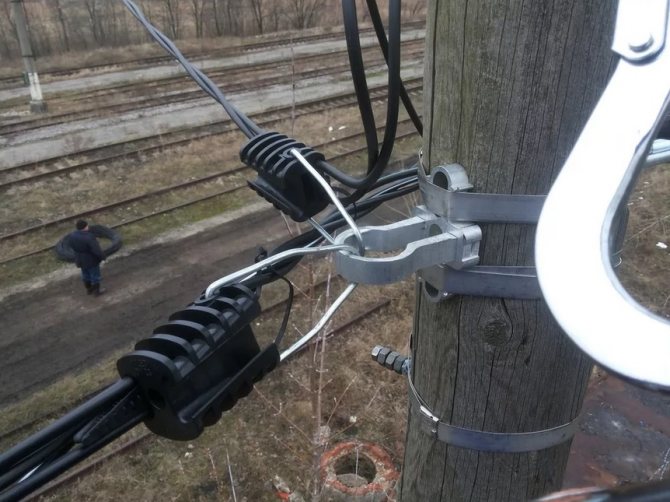

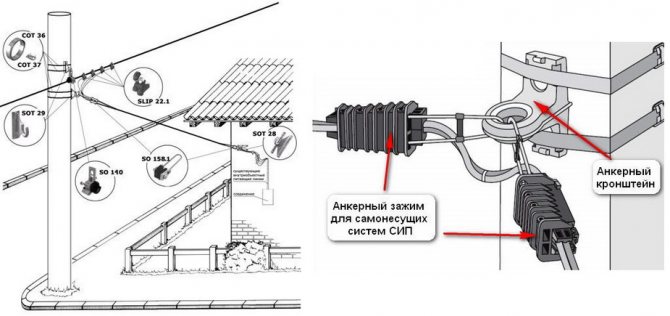

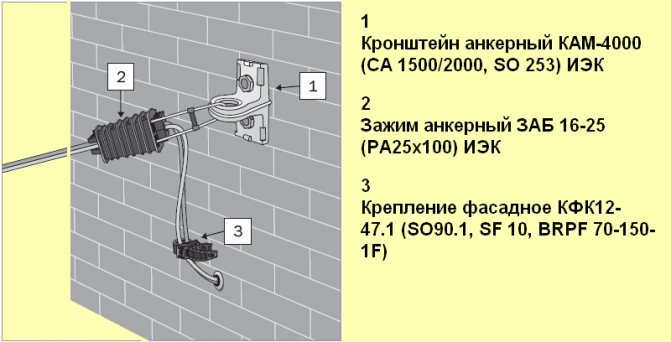

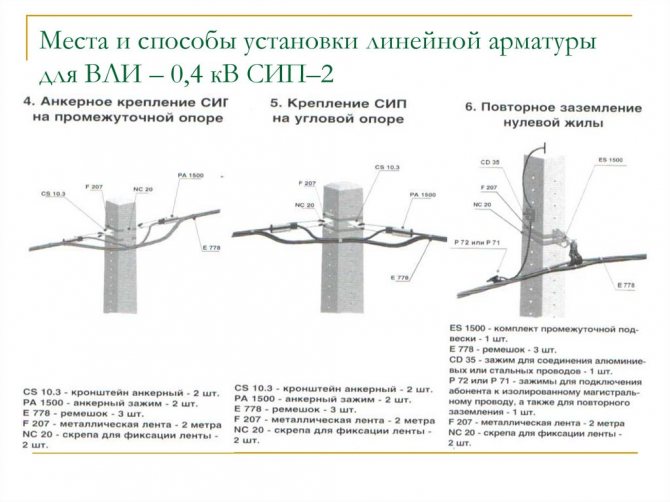

Поэтому провод СИП-4 возможно соединять, используя только анкерные зажимы.
Остальные марки СИП, например, СИП-1 и СИП-2, допускается соединять специальными зажимами, такими как: ГСИ-Ф и MJPT. Данные марки проводов допускается соединять даже в пролётах, используя для этих целей спецзажимы.
Соединение СИП провода гильзами
Лучше всего показывает себя с технической стороны соединение СИП проводов гильзами.
При этом, осуществляя опрессовку СИП провода гильзами важно следовать таким правилам:
- Соединяемые жилы СИП провода (фаза и ноль) не должны находиться друг напротив друга. Для этого СИП провод нужно отрезать в виде «лесенки», чтобы проводники были разнесены, а гильзы не соприкасались друг с другом;

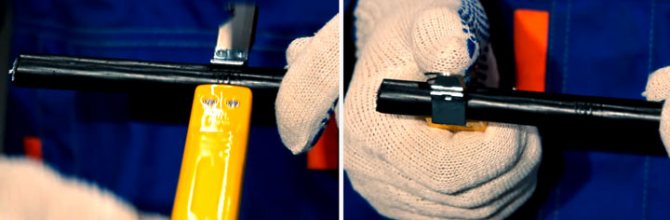

- После этого нужно снять изоляцию с жилы СИП, строго на нужную глубину гильзы. При этом из гильзы для опрессовки СИП провода не должно быть видно открытой жилы;
- Затем жила вставляется в гильзу и упирается краем в перегородку по центру;

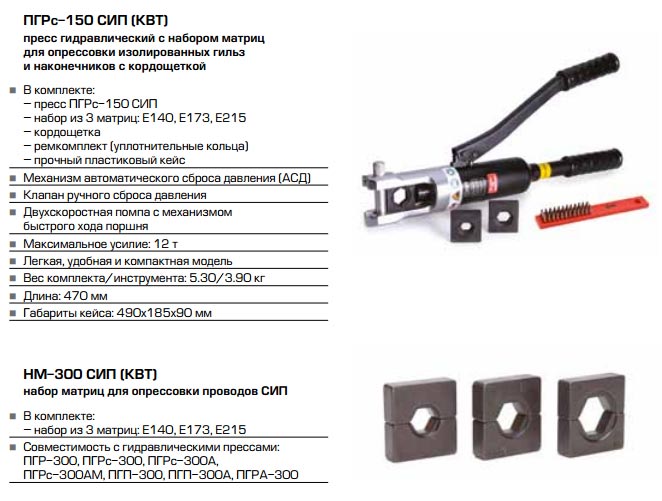

- Используя гидравлический пресс, гильза обжимается прямо через изоляцию;
- Если после опрессовки гильзы наружу вытекла контактная смазка, то её нужно убрать куском ткани.
Следует знать, что для опрессовки СИП провода разных диаметров, существуют специальные гильзы (с переходом).
Соединение СИП между собой
Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.
- Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.

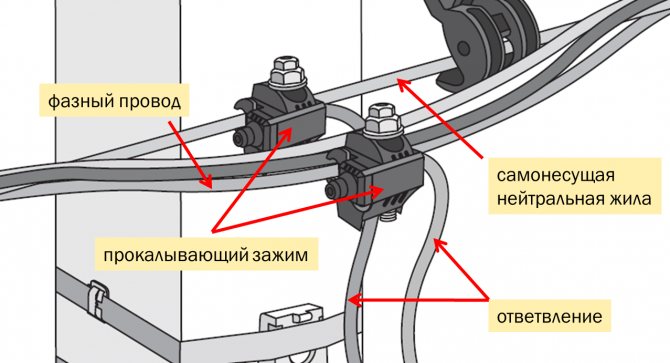

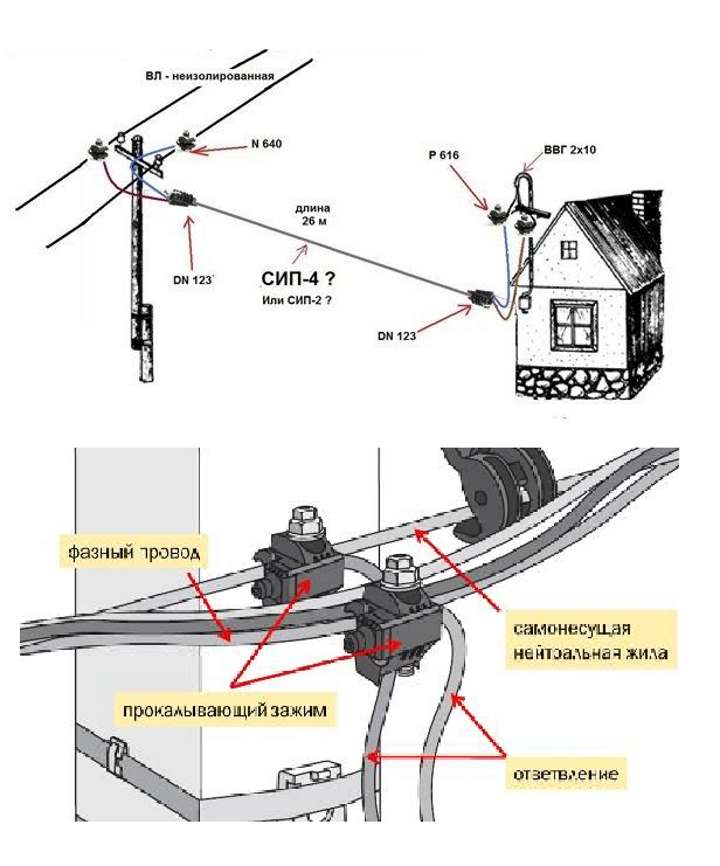

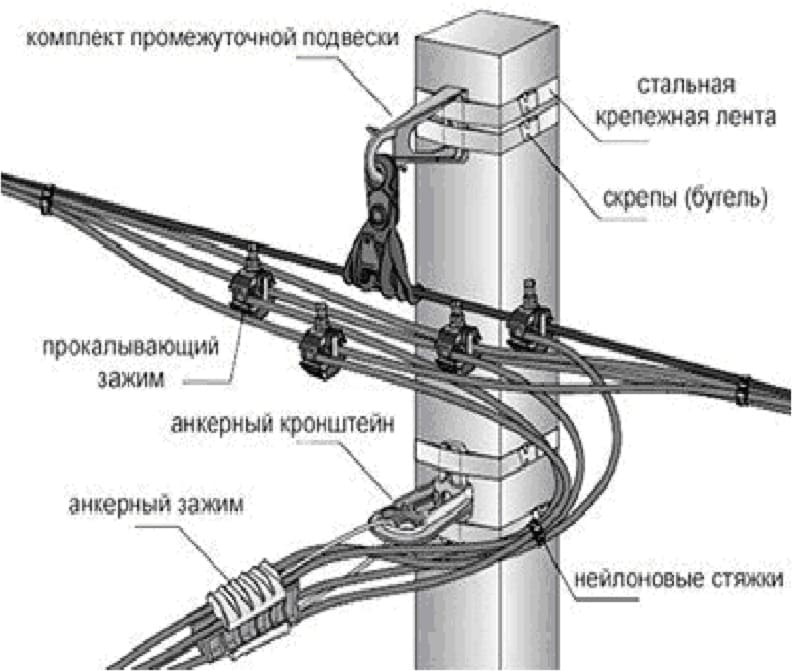

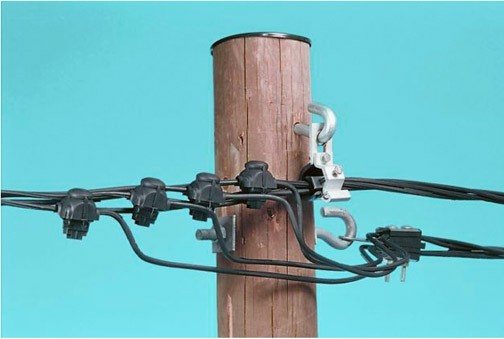

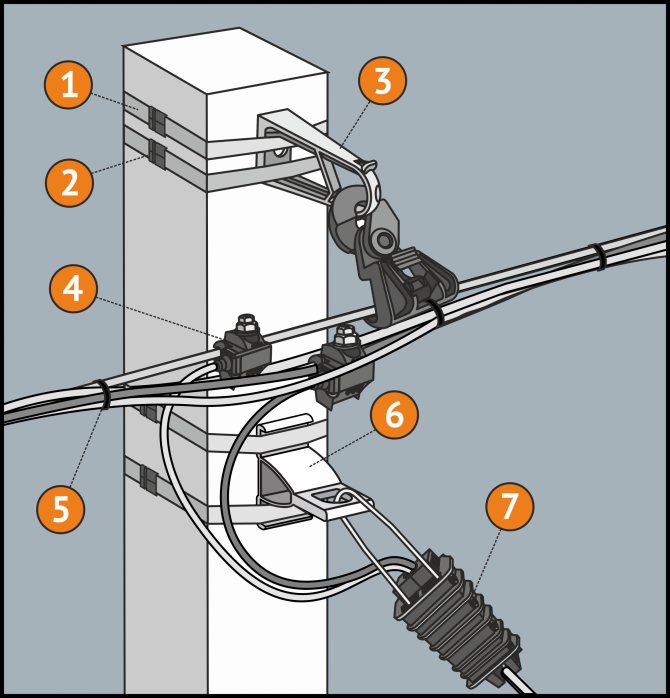

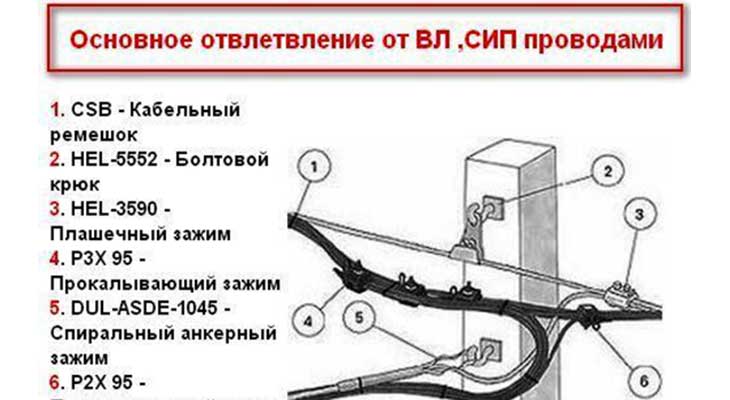

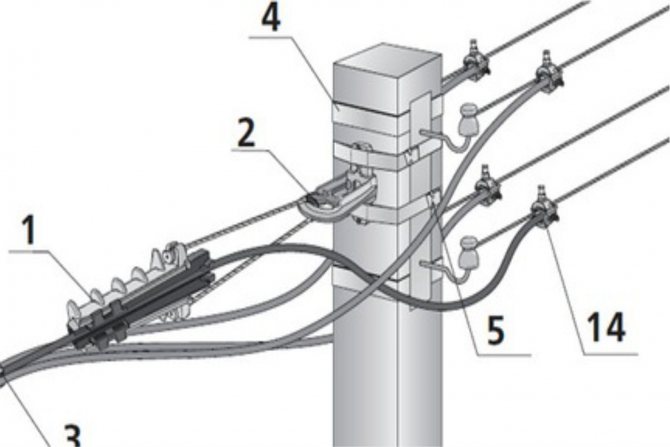

- Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

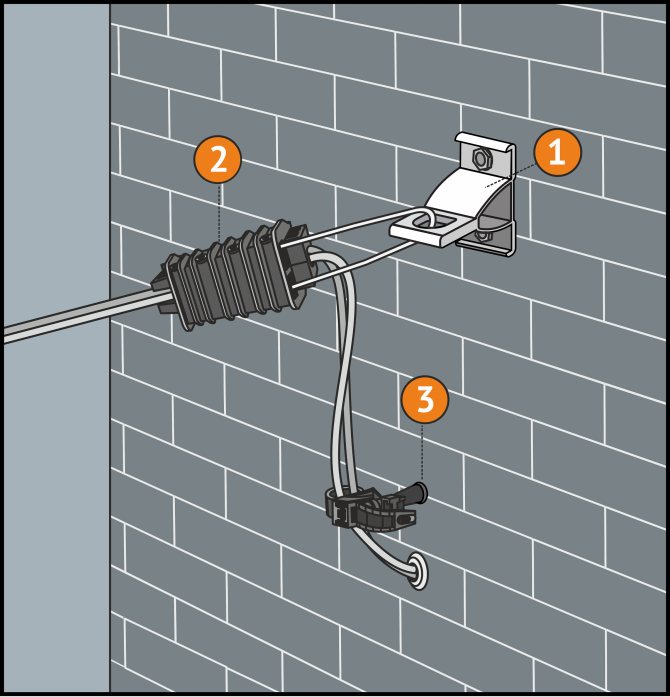

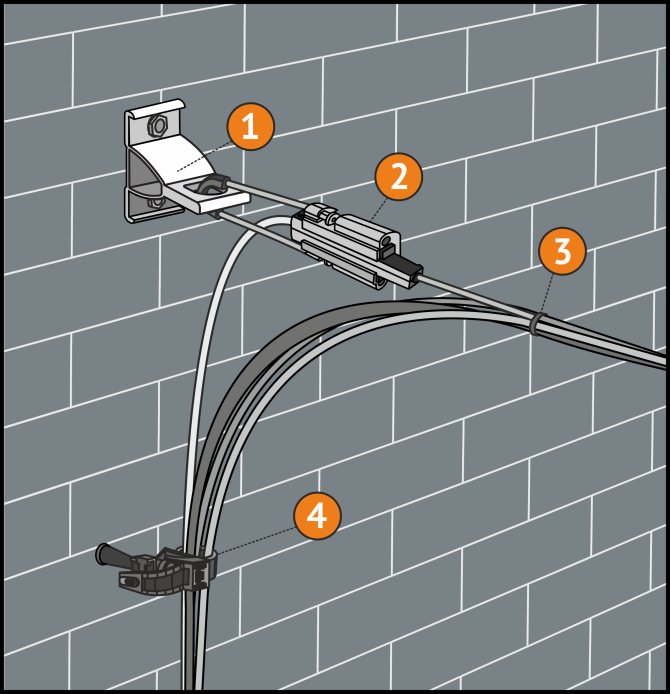

Соединение провода СИП с медным кабелем

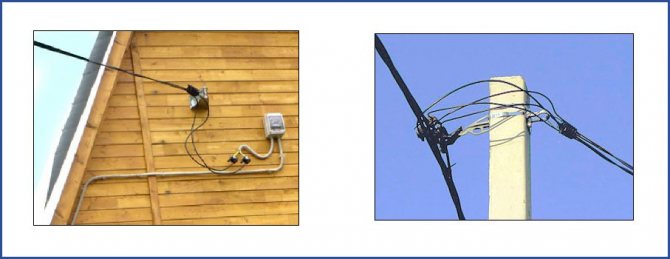

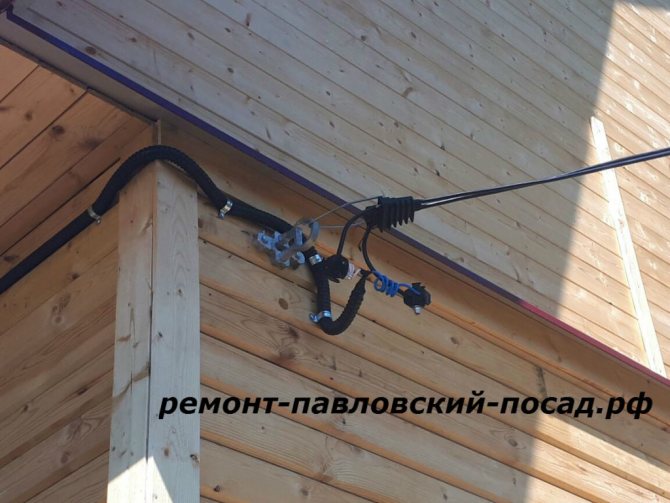

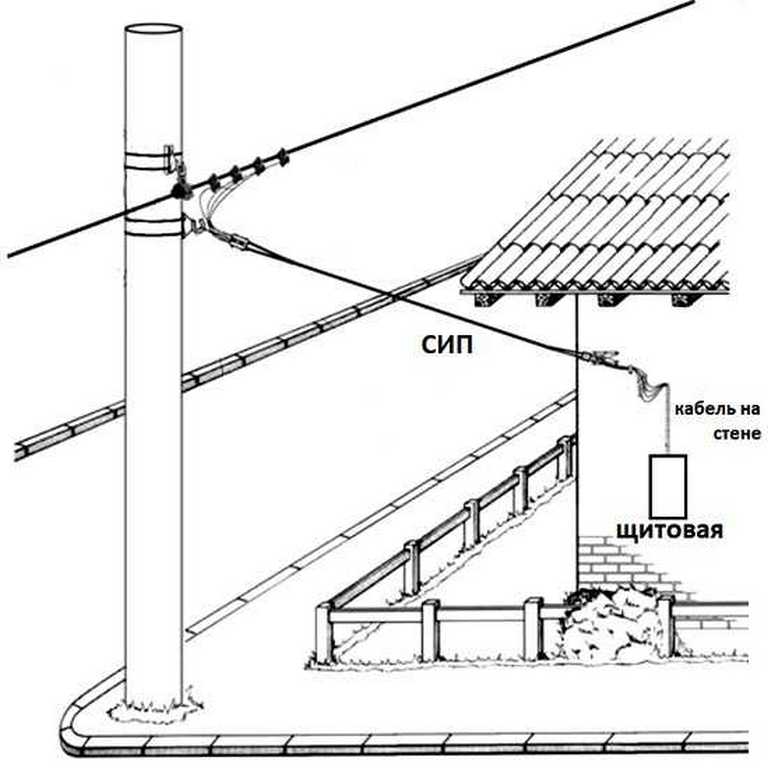

Очень часто при вводе в дом приходится осуществлять соединение алюминиевого СИП провода с медным кабелем. Скрутка в этом случае запрещена, поскольку не будет надёжного контакта и через время такое соединение отгорит.
Именно поэтому для соединения проводов СИП с медным кабелем нужно использовать прокалывающие зажимы или алюмомедные наконечники. Второй способ соединения СИП с медью используется в том случае, когда СИП заводится прямо в электрический щиток.
Что же касается прокалывающих зажимов для соединения СИП проводов, то это наиболее оптимальный вариант на сегодняшний день. В таком случае при соединении проводов даже нет необходимости зачищать изоляцию жил, что даёт возможность работать с зажимами под напряжением.
Оценить статью и поделиться ссылкой:

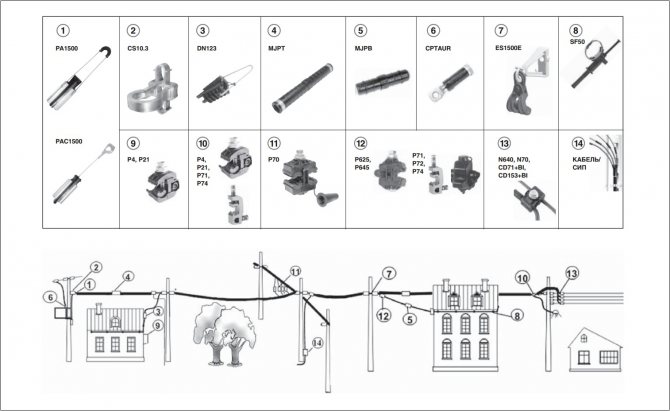

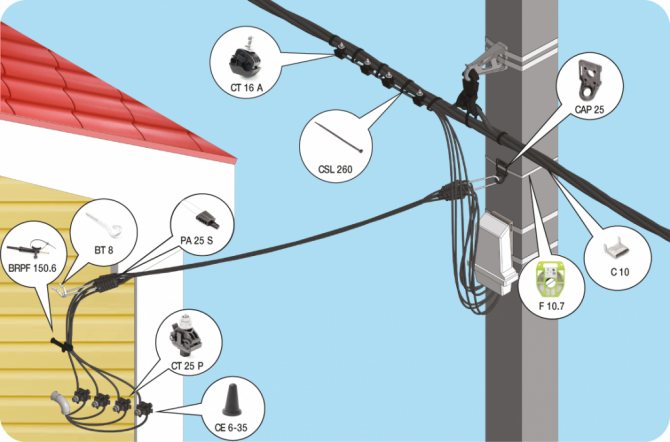

Арматура для СИП. Соединение СИП с кабелем.
MJT Гильзы для соединения СИП с кабелем
Гильзы MJТ предназначены для соединения СИП с кабелем с круглыми или секторными жилами. Секторная жила кабеля скругляется матрицей типа МR.Гильза представляет собой алюминиевую трубку с нанесенной изнутри контактной смазкой. Гильза обжимается с помощью пресса с шестигранной матрицей (например, HVD 51-CP). На поверхности гильзы нанесены зоны обжатия.Восстановление изоляции соединения производится термоусаживаемой трубкой FRM с герметизирующим подслоем (поставляется отдельно).
Обозначение | Трубка FRM | Сечение (mm2) | D (mm) | L (mm) | Матрицы | ||
Кабель | СИП | MR | E (mm) | ||||
MJT 35 | FRM 25-200 | 35 | 35 | 13 | 105 | — | 17,3 |
MJT 35-54 | FRM 25-200 | 35 | 54,6 | 20 | 120 | — | 17,3 |
MJT 50 | FRM 25-200 | 50 | 50 | 20 | 110 | MR50 | 17,3 |
MJT 50-35 | FRM 25-200 | 50 | 35 | 20 | 110 | MR50 | 17,3 |
MJT 50-54 | FRM 25-200 | 50 | 54,6 | 20 | 110 | MR50 | 17,3 |
MJT 50-70N | FRM 25-200 | 50 | 70N | 20 | 110 | MR50 | 17,3 |
MJT 70-54 | FRM 25-200 | 70 | 54,6 | 20 | 110 | MR70 | 17,3 |
MJT 70S 70N | FRM 25-200 | 70 | 70N | 20 | 110 | MR70 | 17,3 |
MJT 95-35 | FRM 25-200 | 95 | 35 | 20 | 110 | MR95 | 17,3 |
MJT 95-50 | FRM 25-200 | 95 | 50 | 20 | 110 | MR95 | 17,3 |
MJT 95-54 | FRM 25-200 | 95 | 54,6 | 20 | 110 | MR95 | 17,3 |
MJT 95-70N | FRM 25-200 | 95 | 70N | 20 | 110 | MR95 | 17,3 |
MJT 95-70 | FRM 25-200 | 95 | 70 | 20 | 110 | MR95 | 17,3 |
MJT 95-150 | FRM 30-200 | 95 | 150 | 25 | 120 | MR95 | 21,5 |
MJT 150-70 | FRM 30-200 | 150 | 70 | 25 | 120 | MR150 | 21,5 |
MJT 150-150 | FRM 30-200 | 150 | 150 | 25 | 120 | MR150 | 21,5 |
Арматура СИП. MJTAS (E) Гильзы для соединения СИП с кабелем
Гильзы MJTAS(E) предназначены для соединения СИП с кабелем с круглыми (MJTAS) или секторными (MJTASE) жилами.Гильзы MJTASE имеют одно из входных отверстий в форме сектора, что позволяет не выполнять скругление секторных жил.Гильза представляет собой алюминиевую трубку с нанесенной внутри контактной смазкой. Гильза обжимается с помощью пресса с шестигранной матрицей. На поверхности гильзы нанесены зоны её обжатия.Восстановление изоляции соединения производится термоусаживаемой трубкой FRM с герметизирующим слоем (поставляется отдельно).
Обозначение | Трубка FRM | Сечение (mm2) | D (mm) | L (mm) | Матрицы E (mm) | |
Кабель | СИП | |||||
MJTAS 50-54 | FRM 30-200 | 50 | 54,6 | 25 | 88 | 21,5 |
MJTAS 50-70 | FRM 30-200 | 50 | 70N | 25 | 88 | 21,5 |
MJTAS 70-54 | FRM 30-200 | 70 | 54,6 | 25 | 88 | 21,5 |
MJTAS 70-70 | FRM 30-200 | 70 | 70N | 25 | 88 | 21,5 |
MJTASE 95-70 | FRM 30-200 | 95 | 70 | 25 | 88 | 21,5 |
MJTASE 95-150 | FRM 30-200 | 95 | 150 | 25 | 88 | 21,5 |
MJTASE 150-70 | FRM 30-200 | 150 | 70 | 25 | 88 | 21,5 |
MJTASE 150-150 | FRM 30-200 | 150 | 150 | 25 | 88 | 21,5 |
Арматура СИП. FRM Термоусаживаемая трубка для гильз MJT, MJTAS
Термоусаживаемая трубка FRM предназначена для восстановления изоляции жил при соединении СИП с кабелем при помощи гильз MJT и MJTAS(E). Трубка имеет внутренний герметизирующий слой. Материал трубки защищен от воздействия ультрафиолетового излучения.
Обозначение | Диаметр доусадки в (мм) | Диаметр послеусадки в (мм) | L (мм) |
FRM 25-100 | 25 | 9 | 100 |
FRM 25-200 | 25 | 9 | 200 |
FRM 25-250 | 25 | 9 | 250 |
FRM 25-300 | 25 | 9 | 300 |
FRM 30-100 | 30 | 12 | 100 |
FRM 30-200 | 30 | 12 | 200 |
FRM 30-400 | 30 | 12 | 400 |
Арматура СИП. E2R, E4R Термоусаживаемая кабельная перчатка
Термоусаживаемая кабельная перчатка для двух жил (E2R) или четырёх жил (E4R) применяется для герметизации и дополнительной защиты места соединения провода СИП с кабелем. Имеет внутренний герметизирующий слой. Защищена от воздействия ультрафиолетового излучения.
Обозначение | D (мм) | d (мм) | L (мм) | |||
a | b | a | b | a | b | |
E2R 10-35 | 30 | 8 | 14 | 3 | 70 | 100 |
E4R 10-35 | 35 | 15 | 15 | 3 | 85 | 125 |
E4R 50-150 | 60 | 25 | 25 | 6 | 130 | 170 |
E4R 240 | 75 | 33 | 32 | 9 | 170 | 220 |
Соединение провода СИП. Соединительные зажимы MJPT, MJPT N, соединительные гильзы MJPT, MJPT N
Провод самонесущий изолированный (СИП) используется для передачи электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки.
Провод СИП рассчитан на переменное напряжение 0,66/1 кВ номинальной частотой 50Гц.
Провод СИП долговечен, способен к бесперебойной работе даже в агрессивных климатических и химических условиях.
Применение провода СИП предполагает возможность монтажа без отключения линии, высокой прочности к механическим повреждениям, что является их существенными техническими преимуществами.
Областью применения СИП являются ответвления к вводам зданий и построек жилого и хозяйственного значения, а также магистральных воздушных линий электропередач.
Если прокладка проводов СИП проходит в пожароопасных зонах на изоляцию наносят специальное огнезащитное покрытие, которое позволяет создать дополнительные меры противопожарной защиты.
При прокладке воздушных линий с самонесущими изолированными проводами (СИП) обычно возникает необходимость соединения отдельных жил проводов СИП без выполнения ответвления.
Для этой цели служат соединительные зажимы (гильзы) MJPT.

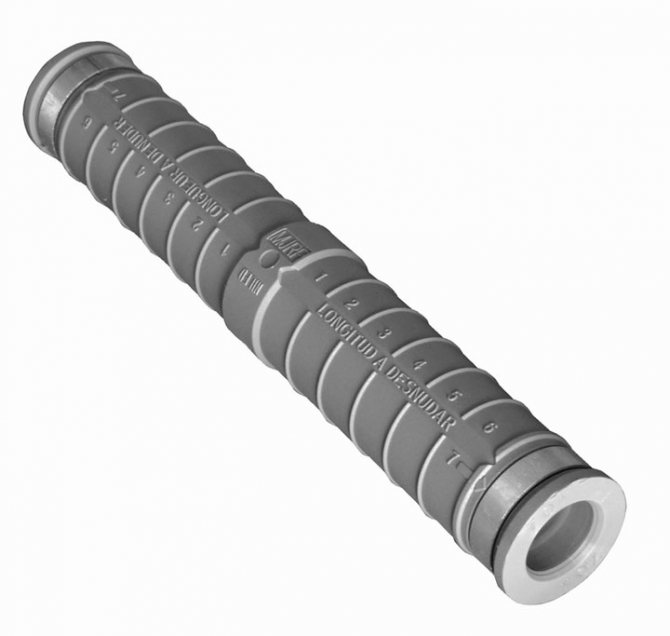

Прессуемые соединительные гильзы арматуры СИП MJPT используются для соединения токопроводящих жил, а также несущей нулевой жилы в пролете.
Соединительные зажимы MJPT обеспечивают необходимую механическую прочность и надежный электрический контакт.
Алюминиевая трубчатая часть зажима MJPT заполнена контактной смазкой, а изоляционный материал – погодостойкий и ультрафиолетостойкий полимер.
1 – изолированная гильза для фазных проводов;
2 – край оболочки, срезанной с конца СИП; 3 – алюминиевые провода СИП; 4 – изолированная гильза для абонентских ответвлений; 5 – герметизирующая цветная заглушка; 6 – медная многопроволочная изолированная жила |
Характеристики соединительных зажимов MJPT:
– зажимы обеспечивают соединение двух изолированных и неизолированных жил;
– соединение осуществляется методом опрессовки;
– в избежании ошибочного использования зажимы дополнительно маркируются цветом защитных заглушек.
Особенности соединительных гильз MJPT:
– герметичность контакта улучшена опрессовкой металлических колец.
Допустимые механические нагрузки зажимов MJPT:
– для проводов самонесущей системы: 80% прочности провода;
– для СИП с несущей нейтралью: 50 % прочности фазного провода, 100% прочности несущей нейтрали.
Технические характеристики соединительных зажимов (гильз) MJPT
Наименование | Сечение СИП, мм2 | Цвет кольца | Длина, мм | Матрица опрессования | Масса, гр. |
соединительные зажимы (гильзы) MJPT-16 | 16 | Голубой | 100 | Е173 | 55 |
соединительные зажимы (гильзы) MJPT-25 | 25 | Оранжевый | 100 | Е173 | 50 |
соединительные зажимы (гильзы) MJPT-35 | 35 | Красный | 100 | Е173 | 50 |
соединительные зажимы (гильзы) MJPT-50 | 50 | Желтый | 100 | Е173 | 50 |
соединительные зажимы (гильзы) MJPT-70 | 70 | Белый | 100 | Е173 | 45 |
соединительные зажимы (гильзы) MJPT-95 | 95 | Серый | 100 | Е173 | 40 |
соединительные зажимы (гильзы) MJPT-120 | 120 | Розовый | 100 | Е215 | 85 |
соединительные зажимы (гильзы) MJPT-150 | 150 | Фиолетовый | 100 | Е215 | 80 |

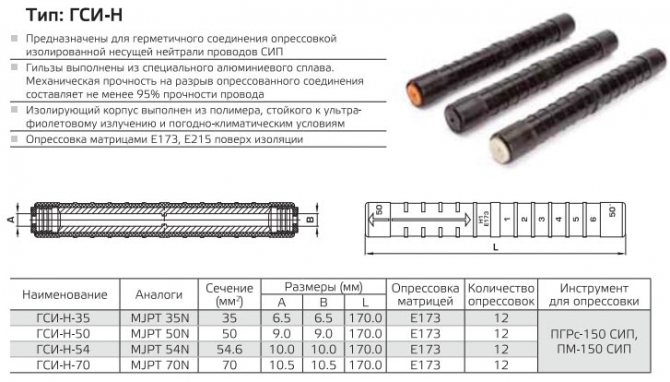

Технические характеристики соединительных зажимов (гильз) MJPT N
Соединительный зажим MJPT 70 N | |||
Сечение 1 мм2 | Сечение 2 мм2 | Матрица | Масса, гр. |
70 | 70 | Е173 | 180 |
Соединительный зажим MJPT 95 N | |||
Сечение 1 мм2 | Сечение 2 мм2 | Матрица | Масса, гр. |
95 | 95 | Е215 | 180 |
Соединительный зажим MJPT 120 N | |||
Сечение 1 мм2 | Сечение 2 мм2 | Матрица | Масса, гр. |
120 | 120 | Е215 | 190 |
Соединительный зажим MJPT 25 N | |||
Сечение 1 мм2 | Сечение 2 мм2 | Матрица | Масса, гр. |
25 | 25 | Е173 | 100 |
Соединительный зажим MJPT 35 N | |||
Сечение 1 мм2 | Сечение 2 мм2 | Матрица | Масса, гр. |
35 | 35 | Е173 | 100 |
Соединительный зажим MJPT 50 N | |||
Сечение 1 мм2 | Сечение 2 мм2 | Матрица | Масса, гр. |
50 | 50 | Е173 | 180 |
Соединительный зажим MJPT 54,6 N | |||
Сечение 1 мм2 | Сечение 2 мм2 | Матрица | Масса, гр. |
54 | 54 | Е173 | 180 |
Внимание!
Соединительный зажим MJPT 54,6 N должен использоваться только для соединения несущей нулевой жилы сечением 54,6 мм2, для нулевой жилы сечением 50 мм2 необходимым зажимом MJPT 50 N |
Поставка продукции осуществляется в течение 3-х рабочих дней.
Также у нас можно найти: наконечник CPTAU, зажим анкерный SO 157.1, SO 158.1, зажим анкерный для ответвления РА 25х100, зажим анкерный РА-1500 (РА1500, PA-1500, PA1500), зажим ответвительный P2X 95 (Р2Х-95), зажим ответвительный P3X 95 (Р3Х-95), комплект промежуточной подвески ES 1500, комплект промежуточной подвески ES 35-1500, кронштейн анкерный CA 1500 (СА1500, СА-1500, CA1500), кронштейн анкерный CAB 25 (САВ25, САВ 25, CAB25), лента крепления Л 207 (F 207), фасадное крепление BRPF 70-150-1F, фасадное крепление BRPF 70-150-6F, зажим для соединения изолированного и неизолированного проводов SLIP 22.12.
Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.(499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17E-mail для заказа продукции: [email protected]
Соединение СИП-3 в пролете
Для соединения проводов СИП-3 в пролете можно применять несколько видов гильз. Например обжимные соединители от фирмы Niled — MJRP.
На изолированных линиях низкого напряжения ВЛИ-0,4кв применяются аналогичные соединительные гильзы MJPT или ГСИ-Н.

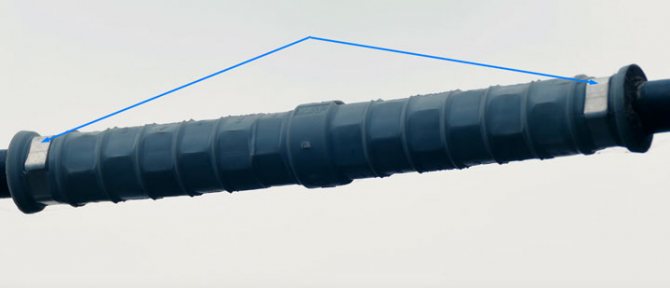

Для монтажа обжимного соединителя вам обязательно понадобится механический или гидравлический пресс со специальными матрицами E173 и E215.
Чтобы обеспечить надежную герметизацию соединения, необходимо выполнить обжатие крайних поясков гильзы, имеющих металлические кольца.

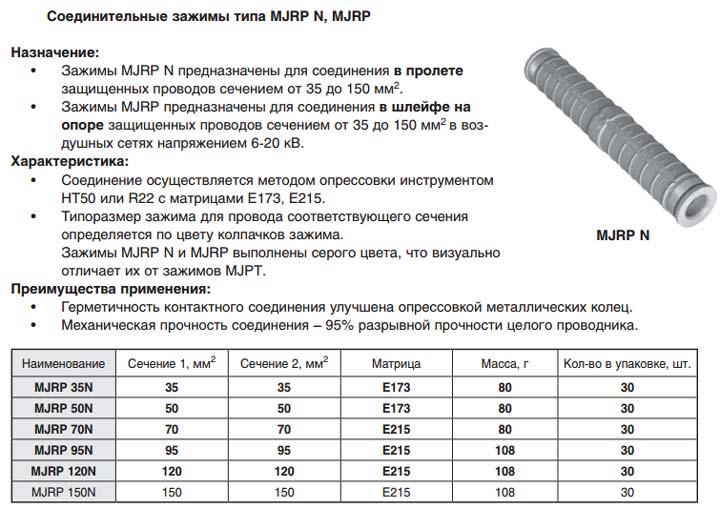

Характеристики соединительных гильз:
Niled MJRP

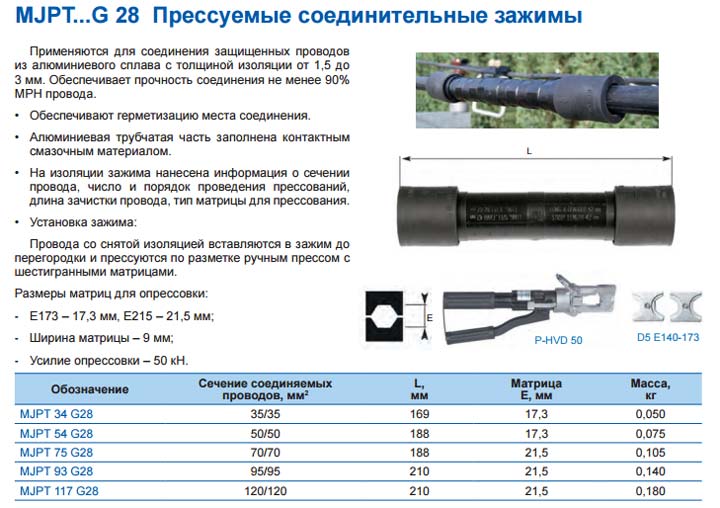

Sicam MJPT G28
Если у вас нет в наличии пресса, изолированные провода в пролете можно соединить еще одним способом. Особенно он распространен при оперативном аварийном ремонте в случае обрыва СИП-3.

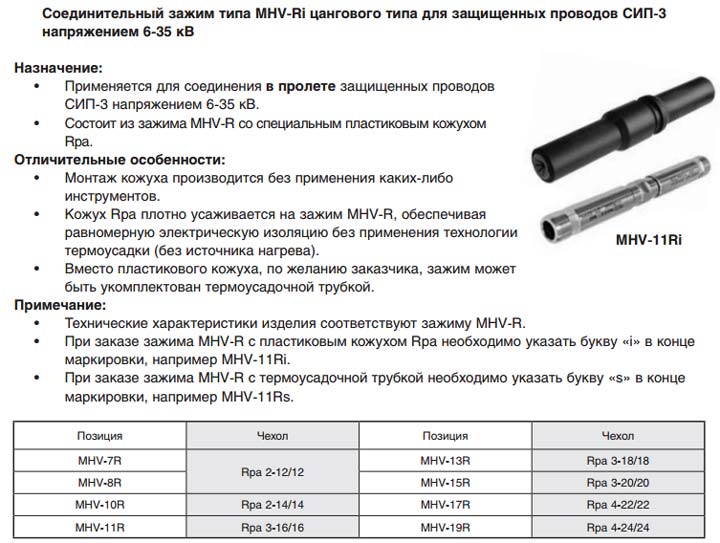

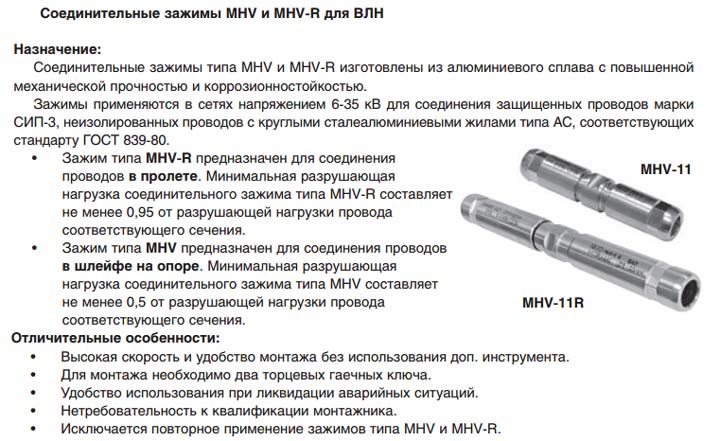

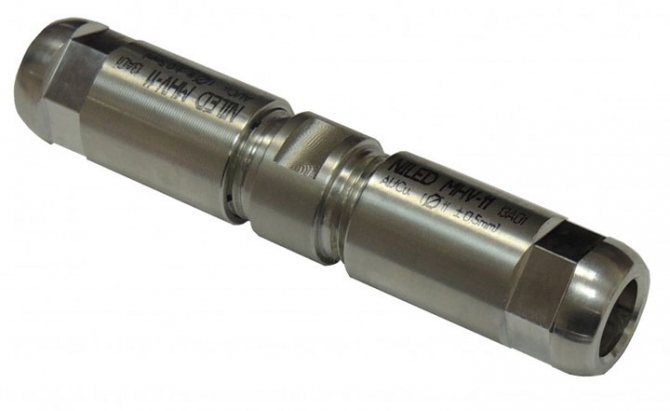

Для этого применяются соединительные зажимы цангового типа — MHV. Для них не требуется пресс.
Соединяемые концы провода по очереди зачищают от изоляции на длину чуть меньше половины длины зажима.
После этого вставляют до упора в цанговый зажим и с помощью двух стандартных рожковых гаечных ключей затягивают соответствующую гайку-колпачок. Затяжка происходит до момента отрыва цанг внутри зажима.
Этот момент должен сопровождаться характерным щелчком.

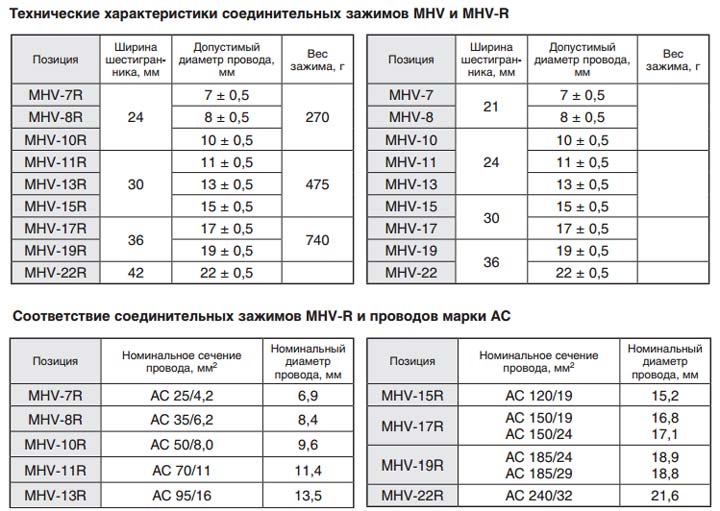

Характеристики цанговых зажимов для ВЛЗ:
При монтаже на защищенном проводе ВЛЗ-6-10кв цанговые зажимы должны устанавливаться в комплекте с надвижными или термоусаживаемыми чехлами. Причем здесь нужно использовать высоковольтные толстостенные термотрубки.

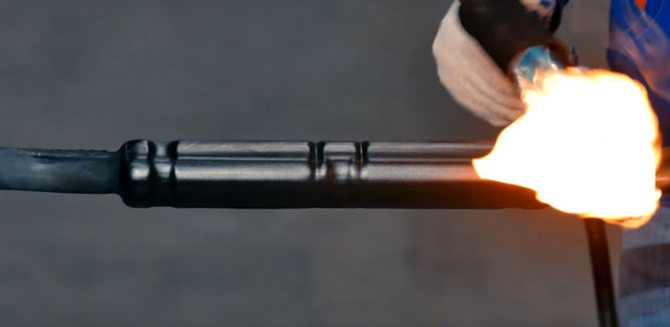

Не забудьте перед соединением проводов, предварительно одеть термоусадку на сам СИП-3. И только потом осуществлять их гильзование.
После срыва, термоусаживаемый чехол надвигают на затянутый зажим и с помощью газовой горелки разогревают трубку, постепенно смещая зону разогрева от середины к краям.
