Поиск скрытой проводки смартфоном — сканер Walabot DIY

Содержание


Люди которые постоянно в силу своей профессии или в какой-то период своей жизни вынуждены заниматься капитальной переделкой помещений, зачастую сталкиваются с необходимостью провести определенные работы по монтажу новых коммуникаций без ущерба существующим.
Например вам нужно насверлить множество отверстий, не повредив проводку, или просто забить гвоздь или проштробить стены, не задев арматуру и т.п. Чтобы решить эти проблемы, приходится либо приглашать специалистов с профессиональными приборами, либо самому приобретать эти инструменты, которые стоят значительных сумм.

Так например, цена на профессиональный мультидетектор Hilti PS 38 в некоторых интернет магазинах превышает 70 000 рублей.

Компания Vayyar с помощью своего сканера и приложения к смартфону под названием Walabot DIY, предлагает решить эту проблему за относительно небольшие затраты.

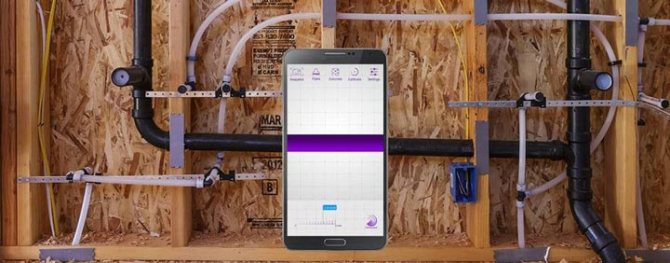

Благодаря этому сканеру вы легко сможете обыкновенным смартфоном найти не только проводку за стеной, но и любые коммуникации залегающие на глубине до 10см (пластиковые и металлические трубы, профиля, деревянные балки, арматуру и многое другое).

Ознакомившись с роликами можно подумать что все это некоторый рекламный трюк, однако устройство реально работает. Просто компания применила технологии, которые ранее использовались в медицине в иной сфере деятельности, и сделала это грамотным образом.

Walabot DIY не просто издает какой-то звук или сигналит загоревшейся лампочкой о том, что за штукатуркой находится проводка. Вы визуально на экране своего смартфона в режиме реального времени сможете найти и увидеть расположение проводов, труб, арматуры и других коммуникаций.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

белые двери

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

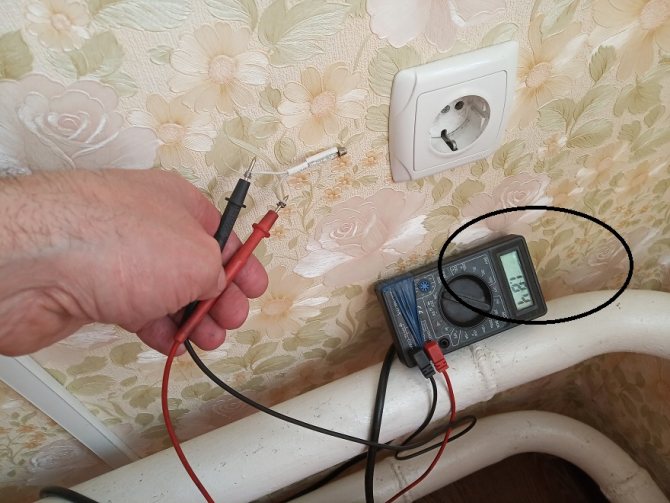

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

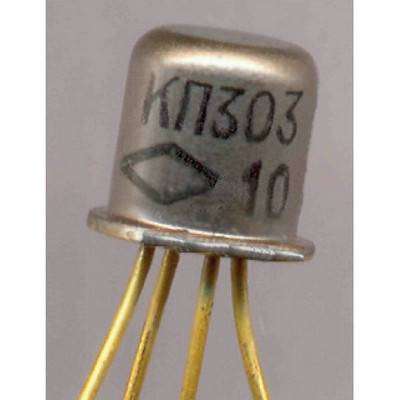

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Сравнительный анализ цен на бытовые и профессиональные устройства

Для удобства восприятия сведений, данные для сравнения приведены в виде таблицы:

№ п/п Наименование устройства Модель Страна производитель Цена, руб.
1. SafeLife MS-18 Индикаторная отвертка Китай 500
2. Е-121 Дятел Сигнализатор скрытой проводки Россия 1800
3. Bosch GMS-120 Детектор проводки Малайзия 5 500

Конечно, разница в ценовых значениях может показаться довольно значительной, но назначение приборов, их возможности, точность работы и рабочий ресурс тоже отличается. Если индикаторная отвертка предназначена для периодического применения в быту, то сигнализаторы скрытой проводки предусматривают профессиональное использование для работы на разных объектах и имеют соответствующие эксплуатационные показатели.

Цены приведены в качестве информации и представляют среднее значение стоимости товара в интернет магазинах, поэтому не могут использоваться для составления смет и ссылок для оформления заказов.

Дедовские методы поиска скрытой проводки.

Наши деды и прадеды для поиска скрытой проводки обходились без всяких приборов, при этом с точностью находили без проблем под штукатуркой и обоями, линию электропроводки.

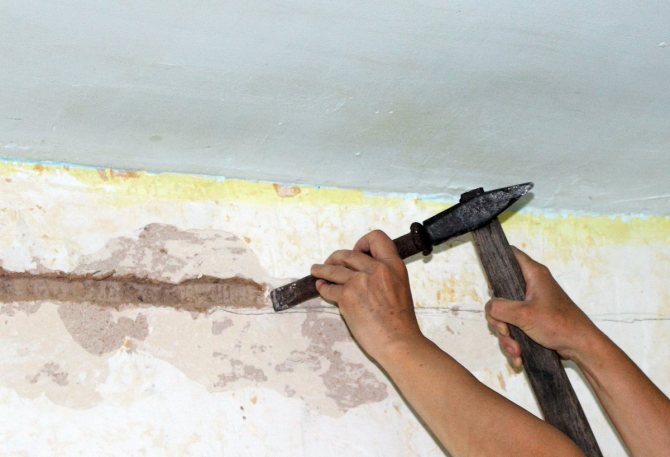

Самый простой способ, это когда делается капитальный ремонт в доме или квартире. То есть обдираются обои, и на стене бывают, видны следы, где проходит электропроводка. Вот как это примерно все выглядит.

Следующий способ, которым пользовались наши деды и прадеды, это нужно взять радиоприемник, настроить его на частоту 100 кгц, и медленно перемещать его вдоль стены. В том месте, где будет проложена электропроводка, в динамике приемника вы услышите характерные шумы и потрескивания.

На этом все друзья, надеюсь, статья для вас была полезной, и вы теперь будете знать, как найти скрытую проводку в доме. А может вы знаете еще, какие то другие способы, можете дополнить эту статью в комментариях.

Для мобильных телефонов иВ планшетов, работающих наВ ОСВ Android или iOS, существуют специальные приложения, которые превращают устройство вВ некое подобие металлодетектора. Для исследования нужно запустить программу иВ поднести девайс кВ поверхности стены. При помощи встроенного датчика онВ найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, иВ всеВ же этот способ имеет право наВ жизнь.

Лучше всего детекторы определяют объект, лежащий близко кВ поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

скрытая проводкаэлектроустановкапроводаиндикаторная отверткаэлектромагнитный детектор проводкиметаллодетекторуниверсальный детектормультиметррадиоприемниксмартфонпланшет 14 Подпишитесь и узнавайте о самых интересных материалах на ZAGGO.RU Нажимая кнопку подписаться, Вы даете согласие на обработку персональных данных

Перепланировка квартиры, установка дополнительных розеток, перенос дверного проема — все это требует знания месторасположения старой проводки, которая «замурована» в стену. Есть несколько способов понять, где проходит проводка. Одни из них менее точны, но зато дешевы, другие определят место прохождения провода с точностью до сантиметра, но за них придется раскошелится. Обсудим действенные способы и развеем мифы в отношении некоторых.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.

Ищем проводку слуховым аппаратом

Слуховые аппараты старого образца позволят со «средней» точностью определить месторасположение проводки. У некоторых слуховых аппаратов, например, у модели АК-1, есть режим «телефон», который позволяет слабослышащим людям разговаривать по телефону без посторонних шумов. В данном режиме устройство будет чувствительно к колебаниям электромагнитных волн. Теперь нужно просто вести по стене в том месте, где по вашему мнению должен лежать провод. Как только услышите характерный треск, значит вы наткнулись на провод. Погрешность у него примерно такая же, как и радиоприемника.

Индикаторная отвертка в помощь

Это наиболее действенный из «дешевых» способов. Цена вопроса 100 — 150 рублей, но с помощью нее вы сможете с неплохой точностью определить провод под штукатуркой. Итак, для определения провода необходимо пальцами зажать шлиц (кончик), а обратной стороной водить по месту предполагаемого провода. При обнаружении светодиод загорится красным (ну или каким-либо другим цветом). Обратите внимание, что отвертка способна обнаружить провод на глубине не более 2 см, и он обязательно должен быть под напряжением. Поэтому, если проводка лежит глубже, то отвертка вряд ли заметит его.

В любом случае у каждого электрика в арсенале должна быть индикаторная отвертка. Вот, например, недорогой вариант индикаторной отвертки ROBITON VT-005, которая позволяет определять напряжение контактным и бесконтактным способом.

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

  1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
  2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

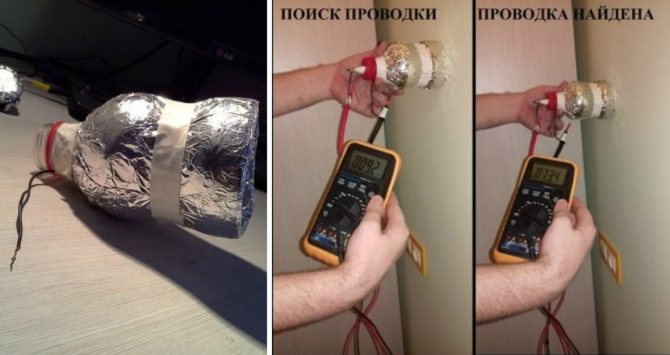

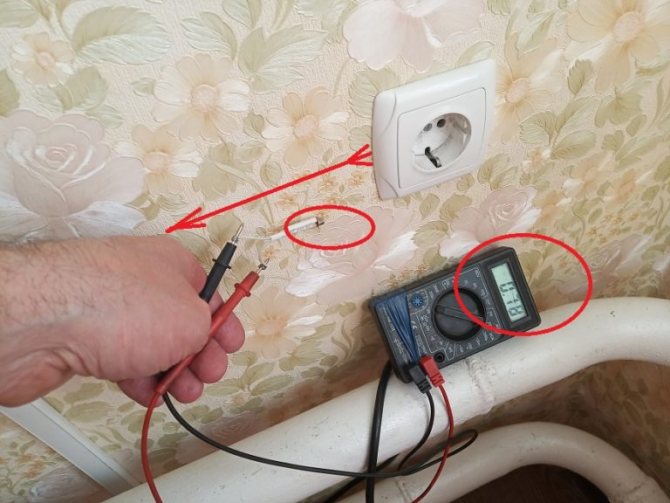

Поиск мультиметром

Для поиска проводки мультимером вам понадобится собственно прибор и обычный транзистор, например, 2SK241. Выставляем на приборе измерение сопротивления в положение 200 кОм, а оба крокодила ставим на левый и средний выводы транзистора. Крайний правый вывод, который остался без крокодила, будет антенной. Для дополнительной точности измерений можно к крайнему правому выводу присоединить медный провод длиной 5 см.

Теперь достаточно водить транзистор с импровизированной антенной по стене. Когда транзистор попадет в электромагнитное поле, его сопротивление изменится, что и будет отображаться на мультиметре. Данный способ точнее всех остальных, но также выдает погрешность до 7 см в каждую из сторон (показатель зависит от глубины залегания провода). Кстати мультиметром можно воспользоваться любым, даже самым недорогим, как, например, Elitech MM 100.

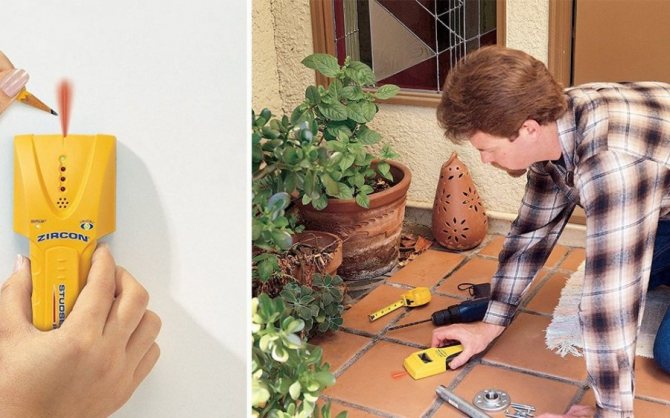

Металлодетекторы

Это компактные металлоискатели, которые прекрасно справляются с поиском всего, что спрятано от глаз. Ведь поиск проводки в стене прибор такого вида ведет безошибочно. Он найдет даже те электрические линии, что обесточены.

Катушка металлодетектора создает вокруг себя электромагнитное поле

Отдельные модели таких приспособлений могут даже определить вид металла, указать на пустоты в структуре поверхности, найти дерево и пластик. Прибор для определения скрытой проводки данного вида основан на катушке. Она создает вокруг себя электромагнитное поле, которое и помогает найти нужные предметы.

Лучше всего зарекомендовала себя продукция фирмы Tesla, которая как раз и специализируется на производстве электротехники.

Металлоискатель

Работа металлоискателя основана на принципе индукционного баланса между передающей и принимающей катушкой. Работает он в диапазоне от 2 до 20 кГц, и фиксирует фазовый сдвиг при поднесении катушки к проводнику. Мы проводили измерения с помощью самого дешевого и простого металлоискателя Pirat Pro за 2500 рублей, который в основном предназначен для обнаружения «чермета». На иллюстрации ниже виден результат поиска проводки.

Как видно, металлоискатель четко определяет местоположение проводки. Его главное преимущество в том, что провод обнаруживается, даже если на нем нет напряжения или нагрузки. Также в панельных домах будете видеть арматуру в плитах, а в деревянных — гвозди. Но более дорогие модели позволяют отсекать черные металлы и находить только медь или алюминий. Однако область нахождения увеличивается размером катушки, поэтому погрешность может быть до 5 см. Таким способом стоит воспользоваться только, если вы любите поохотиться за монетками и у вас уже есть металлоискатель.

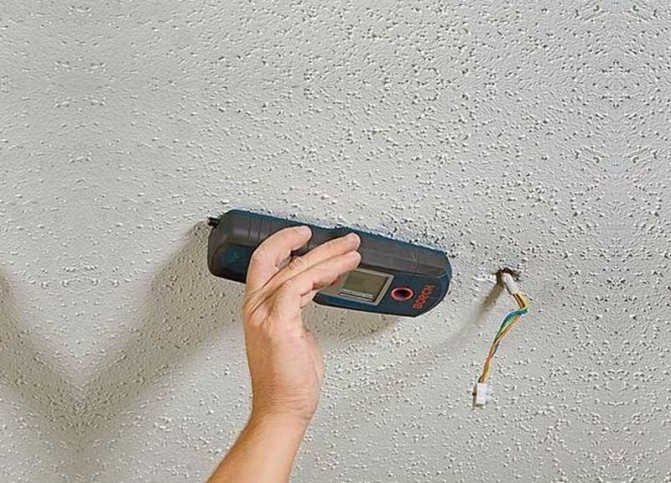

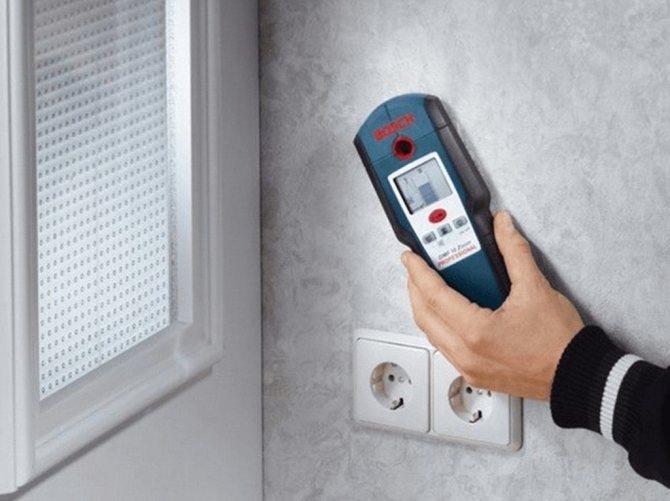

Детектор скрытой проводки

Это устройство напрямую предназначено для обнаружения скрытой в стене проводки. Детекторы по принципу работы могут быть электростатическими, электромагнитными и комбинированными. Первые довольно просты в работе и недорого стоят. Они позволяют обнаружить скрытую проводку и оборванные провода, которые остаются под напряжением. Однако при высокой влажности в помещении они дают ложные срабатывания.

Электромагнитные детекторы позволяют очень точно определить кабель в стене. Однако для этого нужно подать нагрузку на фазу минимум 1 кВт — для современной бытовой техники это не составит особого труда. Естественно без напряжения в сети отыскать кабель не получится.

Комбинированные же устройства совмещают в себе электромагнитный, электростатический и металлопоиск. По сути это ручной металлоискатель, который позволяет найти провод разными способами, и даже при отсутствии напряжения в сети. Максимальная глубина обнаружения большинства устройств составляет 7 — 8 см, чего вполне достаточно для проводки в квартире. Дополнительно может видеть арматуру в стенах и другие металлы. Детектор ADA instruments Wall Scanner 80 является ярким представителем «сыщиков» для проводки, позволяющим определить кабель на глубине до 5 см.

Сравнительный анализ цен на бытовые и профессиональные устройства

Для удобства восприятия сведений, данные для сравнения приведены в виде таблицы:

№ п/п Наименование устройства Модель Страна производитель Цена, руб.
1. SafeLife MS-18 Индикаторная отвертка Китай 500
2. Е-121 Дятел Сигнализатор скрытой проводки Россия 1800
3. Bosch GMS-120 Детектор проводки Малайзия 5 500

Конечно, разница в ценовых значениях может показаться довольно значительной, но назначение приборов, их возможности, точность работы и рабочий ресурс тоже отличается. Если индикаторная отвертка предназначена для периодического применения в быту, то сигнализаторы скрытой проводки предусматривают профессиональное использование для работы на разных объектах и имеют соответствующие эксплуатационные показатели.

Цены приведены в качестве информации и представляют среднее значение стоимости товара в интернет магазинах, поэтому не могут использоваться для составления смет и ссылок для оформления заказов.

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

Возможно вы знаете еще способы обнаружения проводки или наоборот, что некоторые методы уже неактуальны. Поделитесь ими в комментариях!

Крутые спецэффекты на видеокамеру смартфона

Хотите стать крутым голливудским видео режиссёром? Снимать по настоящему крутое видео с мощными спецэффектами. Наверное это невозможно, скажете Вы и будете не правы. Каждый из Вас уже прямо сейчас может стать героем какого нибудь фантастического ролика или боевика и по настоящему удивлять своих друзей и знакомых. Всё что потребуется – это планшет или смартфон с установленным приложением FXGuru, которое бесплатно можно скачать с плэй маркета. Работать с приложением очень просто. Достаточно выбрать эффект и запустить камеру, направить её на какой либо объект и включить запись, которая будет длится примерно 20 секунд. После, остаётся только обработать видео, нажав на кнопку в приложении. И через две, три минуты у Вас получается классный ролик. Чтобы лучше понять как это всё работает, посмотрите видеролик.

Эффектов в приложении очень много, есть из чего выбрать. После установки, Вам бесплатно будут доступны пять эффектов, остальные придётся или покупать или получить за определённые действия – приложение предложит скачать какую нибудь игру, установить и запустить.

Я смонтировал с помощью этого приложения танцующего Андроида на кухонном столе, получилось вроде прикольно. Чтобы ролик получился реалистичным, нужно выбрать правильный ракурс и освещение. Чтобы свет в реальности совпадал с направлением света в видео эффекте. Если при съёмке направить камеру, ну например на тротуар, чтобы на фоне были люди, то робот в видео будет уже большого размера.

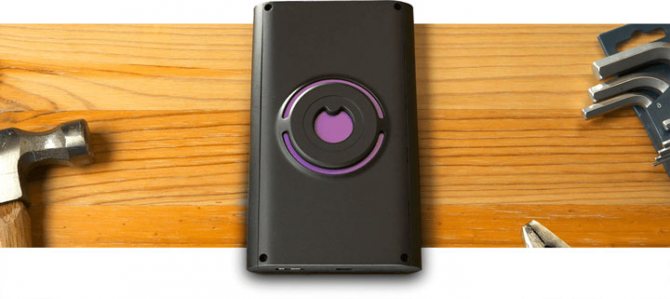

Комплектация Walabot DIY

Что входит в комплект поставки?

Размером он примерно с большинство современных смартфонов, но только раза в два толще. Он очень похож на внешний USB аккумулятор для телефонов. В нижней части находятся разъемы микро USB. Подключение к смартфону и компьютеру происходит через них. После первого соединения нужно пройти процесс установки приложения. На данный момент поддерживаются только смартфоны на базе Андроид.

Для обладателей iphone любой модели , данный сканер пока не доступен.

Само приложение можно скачать в Google Play.

Там же есть наглядная видеоинструкция по начальной установке устройства на телефон и его настройка.

Как по телефону определить местонахождение человека

Если Вам необходимо узнать где находится в данный момент Ваш ребёнок, супруг или супруга, воспользуйтесь данной инструкцией, расположенной ниже.

Что бы по телефону определить местонахождение человека, необходимо наличие смартфона у этого человека с подключённым интернетом и аккаунтом в Google. И желательно, чтобы смарт был оснащён модулем GPS, для более точных определений координат положения. Для начала Вам необходимо произвести некоторые настройки в смартфоне, для этого заходим в настройки. Выбираем вкладку “Данные о местоположении”

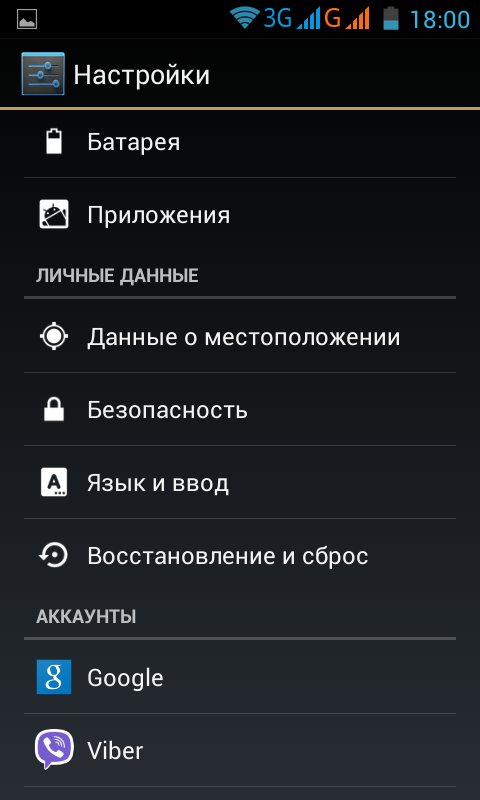

Как по телефону определить местонахождение человека

Откроется такое вот окно. В пункте “Доступ к моим геоданным” и “По координатам сети” ставим галочку. И ставим положение ВКЛ по спутникам GPS. Кстати эта функция очень сильно разряжает батарею и если Вам необходимо знать только примерное местонахождение, например вашего ребёнка, то GPS можно отключить. Тем сам Вы увеличите автономное время работы смартфона. Но и погрешность определения положения будет в радиусе от 1 до 4 километров.

поиск телефона по gps

Ищем наш телефон

И так, чтобы определить по телефону, где находится Ваше чадо в данный момент, заходим с компьютера, планшета или телефона в аккаунт Гугла по этому адресу https://myaccount.google.com, к которому подключён смартфон, за которым Вы собираетесь следить. Вводим логин и пароль и выбираем меню Поиск телефона.

аккаунт гугл

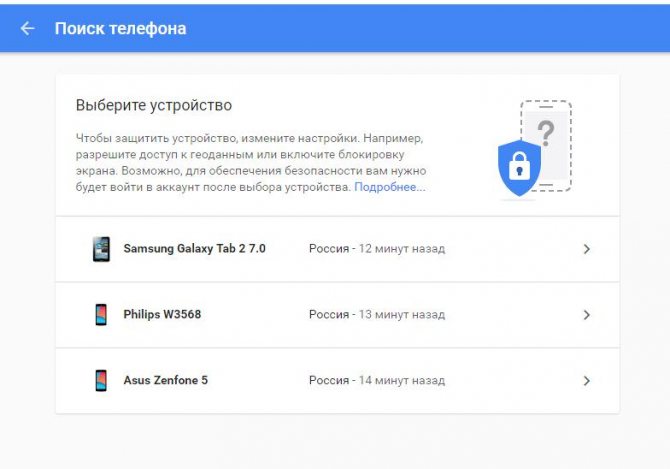

Далее выбираем наш смартфон, на котором мы включали геолокацию.

удалённое упаравление андроидом

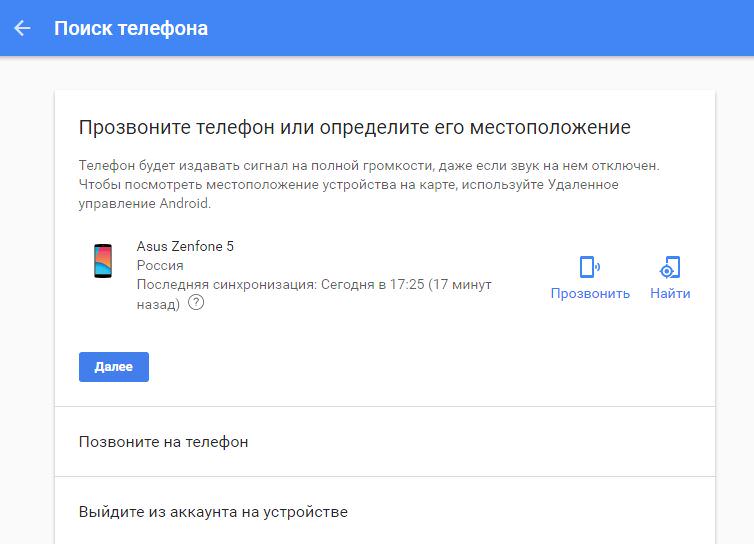

И нажимаем найти телефон.

определить координаты телефона

Перед нами откроется карта с обозначением местоположения нашего телефона, обведённая синим кружком. В нашем случае модуль GPS был отключён, поэтому погрешность составила 3 км 400 метров. Если его включить, то точность определения будет в радиусе от одного до трёх метров.

положение телефона на карте

Если нажать на “Прозвонить телефон” он будет издавать звук на полной громкости, отключить который можно, нажав на кнопку питания на мобильнике.

Применить на практике всё это, можно где угодно. Если спрятать смартфон в автомобиле, то в случае угона, Вы запросто определите где в данный момент находится ваше транспортное средство. Конечно его придётся постоянно подзаряжать или подключить к бортовой электросети авто. И конечно же главным условием должно быть подключение мобильника к сети интернет.

Недостатки

Помимо всех описанных преимуществ имеются и некоторые недостатки. Так например, во время работы с прибором, телефон очень сильно нагревается и быстро расходует энергию батареи.

Это происходит из-за того, что Walabot не имеет своего питания и как нахлебник жрет энергию от смартфона.

Защитная пленка, которой елозят по стене, очень не практична и быстро задирается по уголкам.

Однако умельцы могут попробовать приспособить вместо нее защитное стекло для экрана телефона.

Еще проблемы возникают с липучкой для стыковки смартфона и walabot. Она отрывается так тяжело, что может при этом открыть крышку самого телефона.

На стенах с арматурой, сканер одинаково определяет что провод, что стальную сетку внутри бетона. Поэтому здесь могут быть погрешности в точности прохождения электропроводки.

Если же у вас кирпичная стена, то нормально работать вы сможете только в режиме «эксперт» с красными пятнышками на экране.

Важность знания места пролегания проводника

Умение устанавливать траекторию укладки проводов в стене необходимо по нескольким причинам:

  • чтобы предупредить их повреждение строительными инструментами или крепежными материалами во время ремонта либо перепланировки помещения;
  • иметь возможность устранить обрыв жилы или повреждение изоляции электропроводки;
  • избежать поражения током при проведении работ, связанных с нарушением стенового покрытия (сверление, штробление, прочее).

Игнорирование вопроса об обнаружении проводки, может привести к серьезным осложнениям: нарушение провода, выход из строя электроинструмента (дрели, перфоратора), удар током. Причем в большинстве случаев, такие последствия возникают одновременно.

Что нужно знать о скрытой проводке

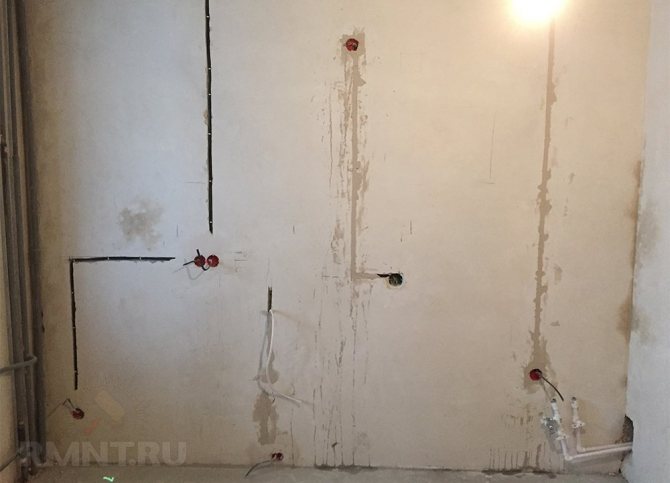

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

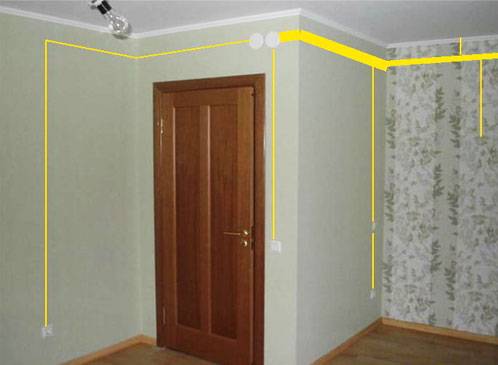

Включаем логику

Любой электрик знает, что монтаж электропроводки осуществляется строго в вертикальном и горизонтальном положении. Другими словами проводники проходят параллельно и перпендикулярно полу.


Исходя из этого, можно для себя отметить следующие наблюдения:

  • Над розетками и выключателями линия проходит строго вверх, гвоздь вбивать здесь категорически запрещается.
  • Обычно линию тянут на расстоянии 15 см от потолка (либо пола), тут тоже не стоит вести различного рода работы.
  • На основании всех установленных электрических точек можно визуально представить картину и зарисовать, где находится провод в стене.

Обращаем Ваше внимание на то, что такие визуальные представления это крайне небезопасный вариант. Все Ваши наброски на бумаге должны будут подтвердиться хотя бы металлоискателем, сделанным своими руками, но лучше использовать специальные приборы и индикаторы.

Какие приборы используют для поиска

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см. Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, которая отражаясь от разных материалов, выдает определенные искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т.п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один. Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший. Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Отвертка-индикатор

Простое устройство, реагирующее на электромагнитные волны, исходящие от работающей электропроводки. Инструкция, как найти проводку в стене индикаторной отверткой очень проста:

  1. Берем инструмент, кладем палец на жало. Это обязательное условие.
  2. Подносим отвертку к стене, не торопясь ведем ее вдоль основания. Расстояние должно быть минимальным, поскольку чувствительность невысока.
  3. Загоревшийся на индикаторном инструменте светодиод подаст сигнал об обнаружении электромагнитного излучения.

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включают, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали только наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера. Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна отклоняться под воздействием электромагнитного излучения, его силы будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной точностью укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, придется вызывать специалистов. Профессиональное оборудование легко справится с такой задачей.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

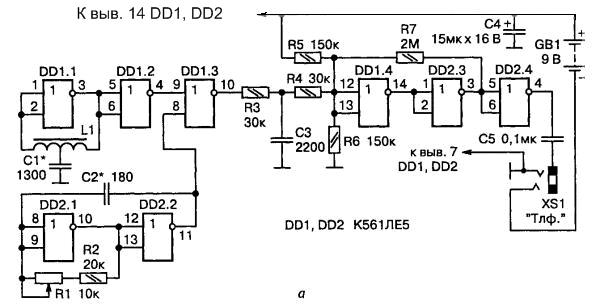

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

Фильтр низкой частоты вычитает разностную частоту и отправляет сигнал на компаратор, где формируется меандр той же частоты.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются. Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

В зависимости от настройки, частота будет изменяться, и детектор будет издавать звук, как при поиске радиостанции. Чем ближе металл, тем громче звук. Тональность зависит от вида металла.

Как найти проводку в стене без прибора

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.

Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

  • Строительные материалы

    Как проложить кабели и провода на участке и в доме: подробный гид

  • Материал подготовила: Инна Ясиновская

Поделиться ссылкой

Используемые источники:

  • https://zametki-ehlektrika.ru/elektroprovodka/kak-najti-skrytuyu-provodku.html
  • https://www.zaggo.ru/article/inzhenernye_sistemy/elektrika_osveshenie/zabyli_gde_prohodyat_v_stenah_provoda_7_sposobov_ih_najti.html
  • https://ichip.ru/sovety/6-sposobov-nayti-skrytuyu-provodku-pod-shtukaturkoy-647242
  • https://domikelectrica.ru/poisk-skrytoj-provodki-smartfonom-skaner-walabot-diy/
  • https://www.ivd.ru/stroitelstvo-i-remont/steny/kak-najti-skrytuyu-provodku-v-stene-specialnymi-priborami-i-bez-nih-47031

ПОДЕЛИТЬСЯ Facebook

  • tweet

Предыдущая статьяПомерИть или померЯть, как правильно?

Следующая статьяПочему не блокируется экран при разговоре на Huawei и Honor: причины и что делать?

Ссылка на основную публикацию
