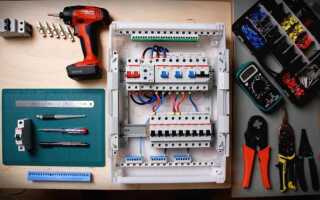

Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке


К непосредственной сборке щитка можно приступать после составления схемы щитка, прокладки всех трасс электропроводки по штробам, потолку и т.д. Некоторые заказывают готовые решения согласно заранее просчитанным группам и нагрузкам, и потом остается только подключить питающий и отходящие провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щитка.
Возьмем усредненные данные для квартиры небольшой площади, которыми будем оперировать при сборке щитка:


  • количество групп — 8-10

  • в щитке есть УЗО или дифавтомат

  • на отходящих группах установлены автоматические выключатели

  • общее количество модульных мест под устройства — до 20

Монтаж и сборка электрощитка

В состав электрического щита входит сложное модульное оборудование. При необходимости можно самостоятельно провести монтаж, но для начала необходимо узнать, как правильно собирать щиток.

Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN.

Есть несколько типов установки электрощитка:

  • крепление на стену;
  • установка в стене.

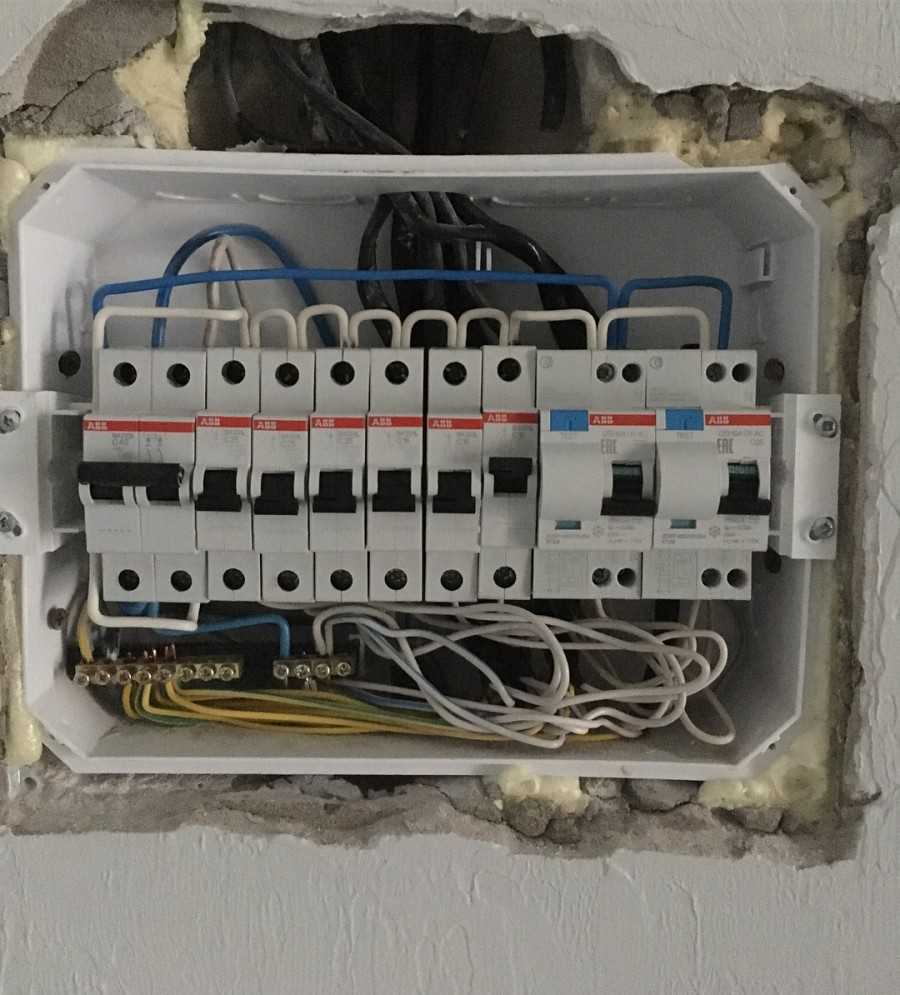

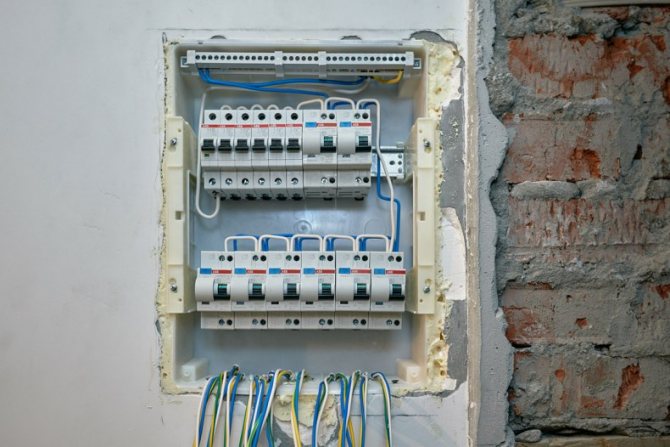

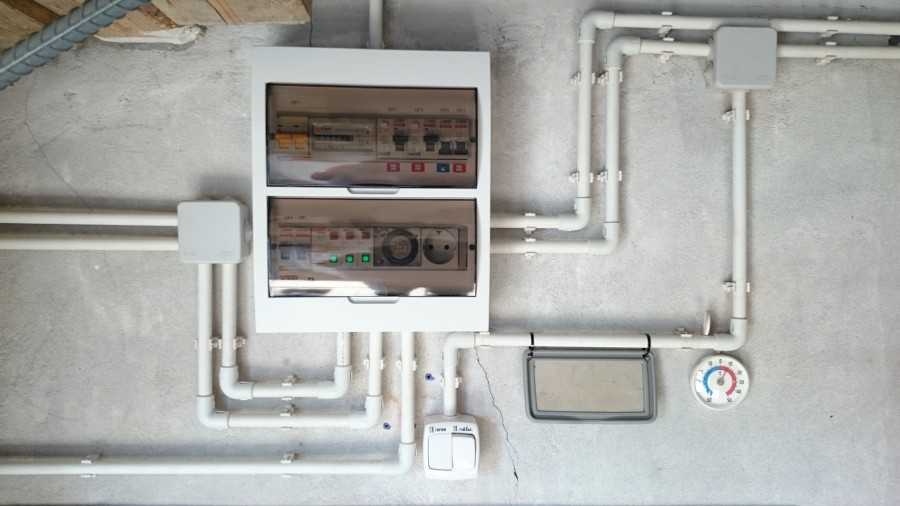

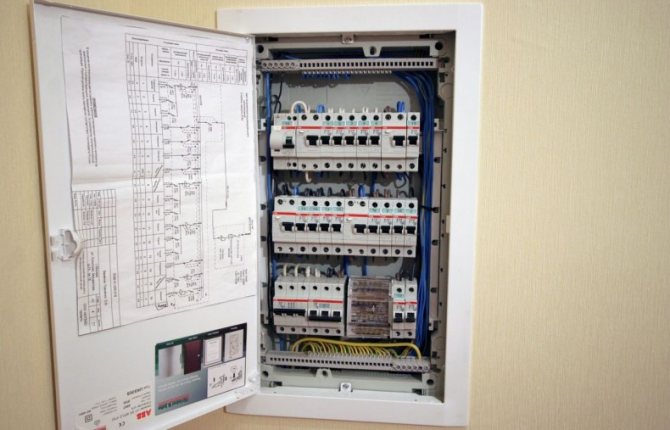

Рассмотрим второй вариант, так как первый устанавливается просто, на держатели. Перед тем как выдолбить проем в стене, необходимо удостовериться, что она не «несущая» в доме. По правилам в ней нельзя делать монтажные работы.

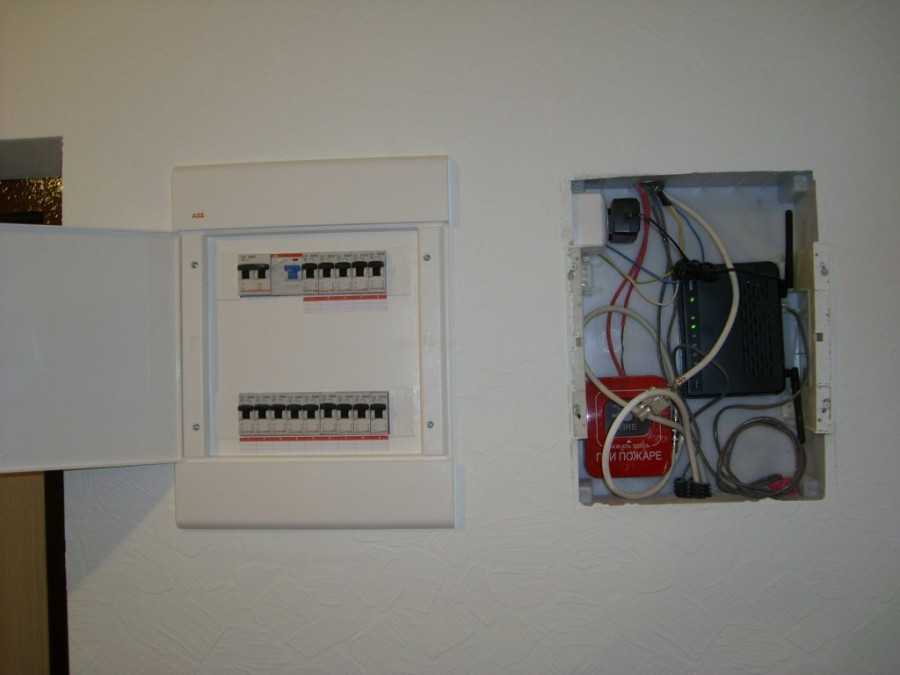

Рекомендуется устанавливать электрощиты вблизи входной двери. Это коридор или прихожая с хорошим освещением, и нормальной влажностью воздуха.

Электрощиток должен быть на виду. Двери не должны препятствовать к его доступу. По технике безопасности нельзя размещать щит вблизи газовых труб и прочих горючих веществ. Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее – 1,4 м, а расстояние верхнего края от пола не более 1,8 м.

Разметить будущую область поможет строительный уровень. Чтобы соблюсти все размеры, можно приложить корпус к стене, и обвести мелом. По намеченным линиям делается прорезь болгаркой.

Выдолбить внутреннюю часть поможет зубило и перфоратор. Нужно проверить глубину полученной ниши, вставив в нее корпус электрощитка.

Вначале туда монтируется крепление, входящее в комплект. Затем электрощит. Для креплений делаются отверстия и вставляются дюбели. Монтажной пеной заделываются оставшиеся полости.

DIN рейки выкручиваются из электрощитка, чтобы на них установить модульное оборудование. Если в комплекте нет специальных креплений, тогда нужно просверлить в задней стенке щита отверстия для будущих креплений. Это делается аккуратно, от чрезмерного усилия корпус может лопнуть.

Что делать при отключении света

Если в квартире неожиданно погас свет, стоит сначала установить причину данного явления. В большинстве случаев можно обойтись без помощи. Для этого следует убедиться в:

  • Наличии освещения во всех комнатах. Если окажется, что света нет во всем доме и в близлежащих, значит, причина, скорее всего, не во внутренней проводке, а в аварии в системе электроснабжения;
  • Наличии напряжения в розетках. Для этой цели следует использовать подходящее оборудование: индикатор, мультиметр и другие переносные электроприборы, позволяющие убедиться в наличии напряжения;
  • Работоспособности любой бытовой техники с информационными индикаторами. Если на СВЧ печи лампочки не светятся, значит она не подключена к системе электроснабжения;
  • Наличии света в соседних домах. В случае аварии на высоковольтной линии без электричества может оказаться весь район.

Если окажется, что с проблемой столкнулся весь район, придется ждать приезда аварийной бригады. Если же электричество отсутствует в конкретном доме, стоит попробовать справиться с проблемой самостоятельно.

выбивает автомат

Чтобы не иметь проблем в процессе эксплуатации бытовой техники, надо четко понимать, по каким причинам может выбивает автомат. Чаще всего столь негативное явление имеет место при:

  • Коротком замыкании. Самая распространенная и опасная причина. Возникает при эксплуатации технически неисправных электроприборов, плохой изоляции жил проводов, неправильном подключении бытовой техники. Если стиралка или холодильник прослужили достаточно долго и физически износились, короткое замыкание в некоторых случаях не только приводит к отключению системы электроснабжения, но и возгоранию электроприборов;
  • Перегрузке электропроводки. Имеет место, если при включении стиральной машины выбивает автомат. Это явный признак того, что имеет место перегрузка электропроводки.

Если выбивает без нагрузки, значит, электроприборы исправны, а причина кроется в электропроводке. Необязательно она должна быть изношенной. В некоторых случаях к короткому замыканию приводит чрезмерная нагрузка. Если изначально система рассчитана на небольшую мощность, то после подключения водонагревателя, возникают серьезные трудности.

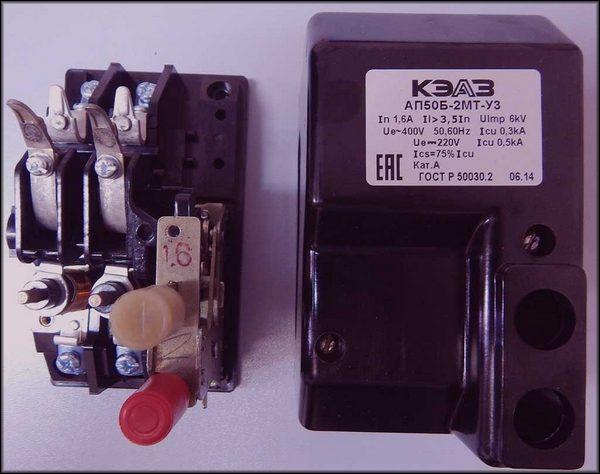

пробки

Чтобы этого избежать, стоит сразу проверить электропроводку и убедиться в отсутствии каких-либо слабых мест, способных стать причиной короткого замыкания. Отдельного внимания заслуживает проводка, размещенная внутри металлической трубы. При повреждении изоляционного слоя существует риск утечки электрического тока в местах соприкосновения оголенного провода и металлической защиты.

Как правильно вводить кабели

Электрощиток со съемной крышкой, поможет правильно и удобно ввести жилы внутрь. На корпусах обычного типа предусмотрены отверстия для кабелей, которые слегка прорезают или выдавливают. Они располагаются вверху или внизу корпуса. Могут быть и в его задней стенке.

В электрощитках низкого качества, могут отсутствовать даже намеки на какие-либо отверстия. Тогда придется самостоятельно размечать и просверливать их, на это не у каждого хватит терпения. Поэтому лучше покупать корпус более дорогой и время на его монтаж уйдет меньше.

В современных корпусах для завода жил имеются заглушки. Они снимаются после того, как щит установлен в стене. В полученные отверстия вводятся кабели. Вместо заглушек могут быть сальниковые пластины.

Первым делом необходимо завести жилу ввода. Она должна располагаться вблизи автомата ввода. На щитке имеются крепления типа гребенки, к ней следует прикрепить вводную жилу. В качестве стяжки используется пластиковый хомут. Его лишние концы обрезаются.

Кабель намечается маркировкой, которая указывается на схеме. Так поступают со всеми жилами. После их монтажа, прикладывается съемная крышка и на нее наносятся отметки. По ним делаются вырезы, и крышка встает на свое место.

  • Как удобно размотать бухту кабеля на объекте при электромонтаже
  • Электрические кабели. Назначение и критерии выбора

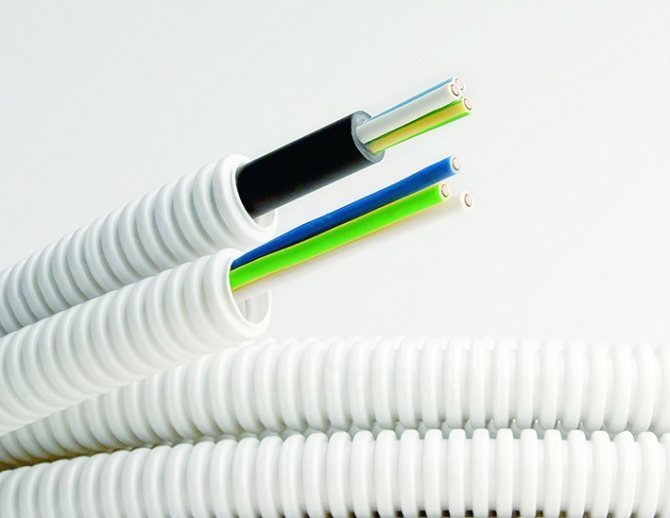

  • Наружная прокладка кабеля в гофре

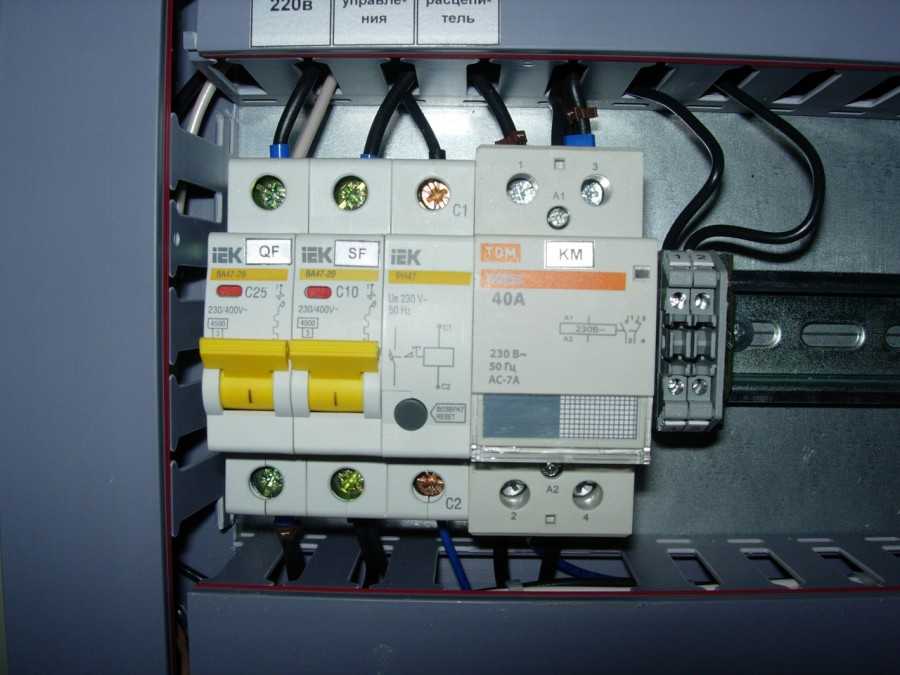

Установка защитного автомата в электрощитке своими руками

Устанавливая автомат в электрический щит, нужно ориентироваться на номинал прибора и сечение кабеля, которое определяется исходя из максимальной нагрузки проводки.

Перед монтажом оценивают:

  • номинальное напряжение сети;
  • максимальный ток;
  • номинальный ток.

Для расчета нагрузки складывают общую мощность потребителей энергии (розетки, бытовые приборы и пр.) и считают мощность тока по формуле, приведенной ниже. Зная этот параметр, решают какие автоматы присоединять.

Рассчитать нагрузку также можно с помощью онлайн-калькулятора:

При самостоятельном подключении необходимо:

  • обеспечить качественное подключение;
  • проверить все ли клеммы затянуты;
  • ориентироваться на маркировку;
  • ориентироваться на ГОСТы и правила устройства электроустановок (ПУЭ);
  • соблюдать электробезопасность;
  • соблюдать пожарную безопасность.

В процессе установки автомата необходимо обесточить щиток и обеспечить отсутствие возможности автоматического включения электричества.

Согласно ПУЭ, при прокладке электропроводки рекомендуется избегать резких поворотов. Электрический ток, проходя по кабелям, в изгибах дает излишний нагрев. Также провода образуют заломы, которые могут провоцировать сбои.

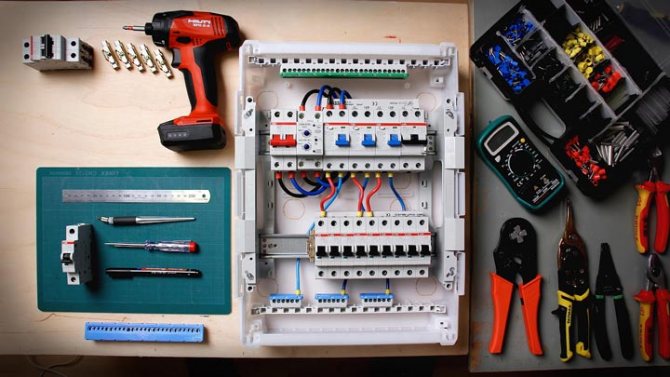

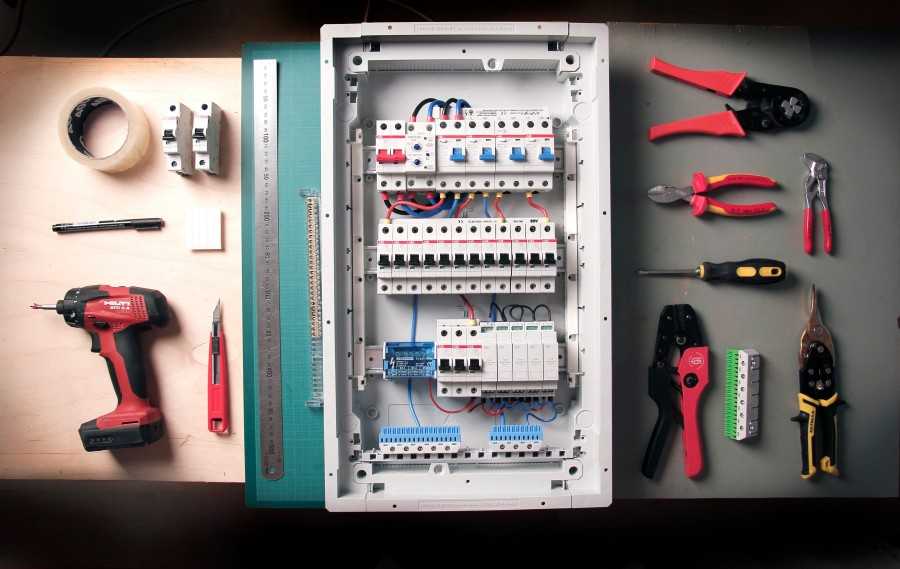

Какие инструменты понадобятся?

Чтобы поставить автоматический выключатель, понадобятся инструменты:

  • DIN-рейка;
  • пассатижи;
  • стриппер (инструмент для снятия изоляции);
  • индикаторная отвертка;
  • кусачки или кабелерез;
  • обычные отвертки;
  • кримпер (прибор для обжима наконечников).

Вход сверху или снизу?

Правильно подключать автомат в щитке можно, вооружившись базовыми знаниями:

  • сверху направляются только входящие провода;
  • отходящие провода устанавливают снизу.

Установка однополюсного автомата

Подключаются однополюсные автоматы на DIN-рейку, для этого достаточно просто защелкнуть устройство. Специалисты рекомендуют при подсоединении воспользоваться ограничителем, чтобы элементы стояли статично.

При установке однополюсного автомата в верхнюю клему должна входить фаза УЗО и устройство ввода. Из нижней клеммы должна отходить фаза защищаемой цепи.

Как установить двухполюсной автомат

Двухполюсный автомат также должен подключаться на DIN-рейку. Если на рейке остается место, необходимо воспользоваться ограничителем.

Установка автомата производится крест-накрест:

  • на левую верхнюю и нижнюю клеммы подаются одинаковые фазы;
  • на правые клеммы подается ноль, уходит — ноль.

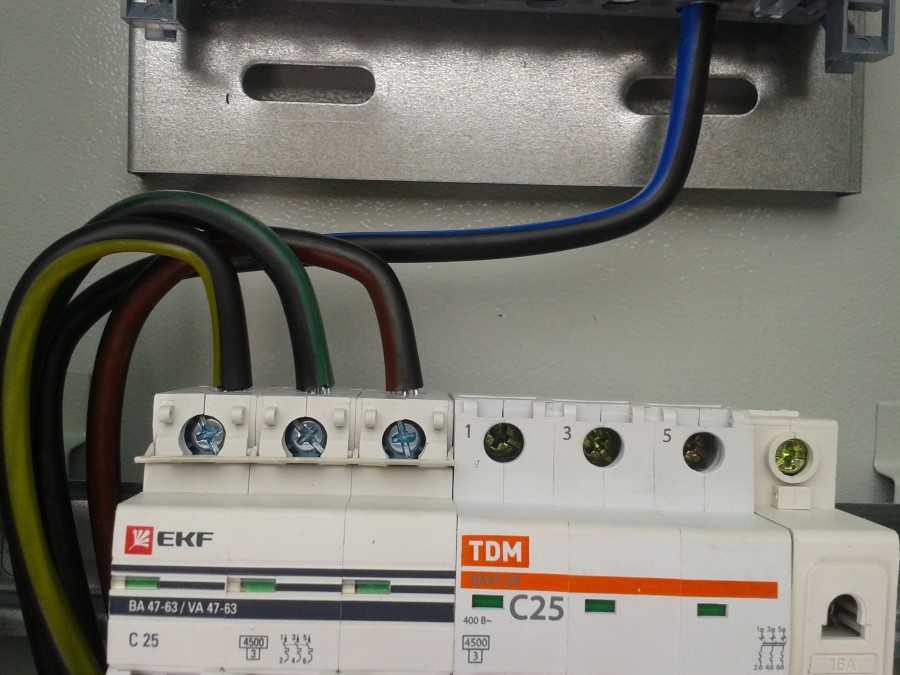

Установка трехполюсного и четырехполюсного автоматов

Для работы трехполюсного выключателя электричество через верх подается в порядке следования слева направо:

  • A, B, C;
  • L1, L2, L3.

Уходят фазы в том же порядке с нижней части автоматов.

При установке четырехполюсного устройства появляется нулевая фаза. Он монтируется так же слева направо в порядке следования. Ток подается сверху, в конце ряда добавляются по одной клемме сверху и снизу, которые выполняют роль нулевого прохода.

Подсоединение проводов

Для того чтобы подсоединить автомат, необходимо рассчитать точное количество провода. Излишки потребуется срезать. При помощи стриппера удаляется изоляция на конце кабеля не менее чем 10 мм.

Для подключения кабеля с монолитной жилой дополнительных действий не требуется. Специалисты рекомендуют в целях обеспечения лучшего контакта сделать на концах U-образный загиб.

Как правильно подключить автоматы в электрическом щите

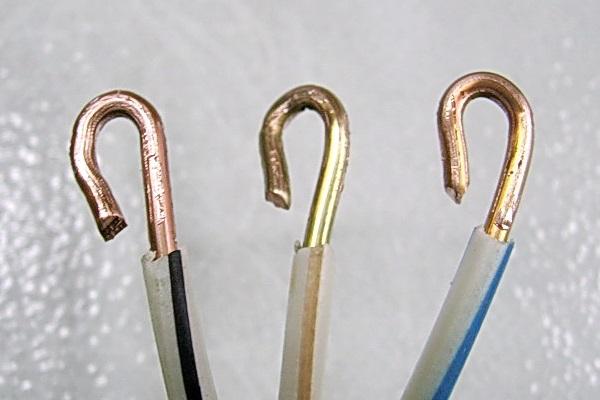

Загиб провода для наилучшего сцепления

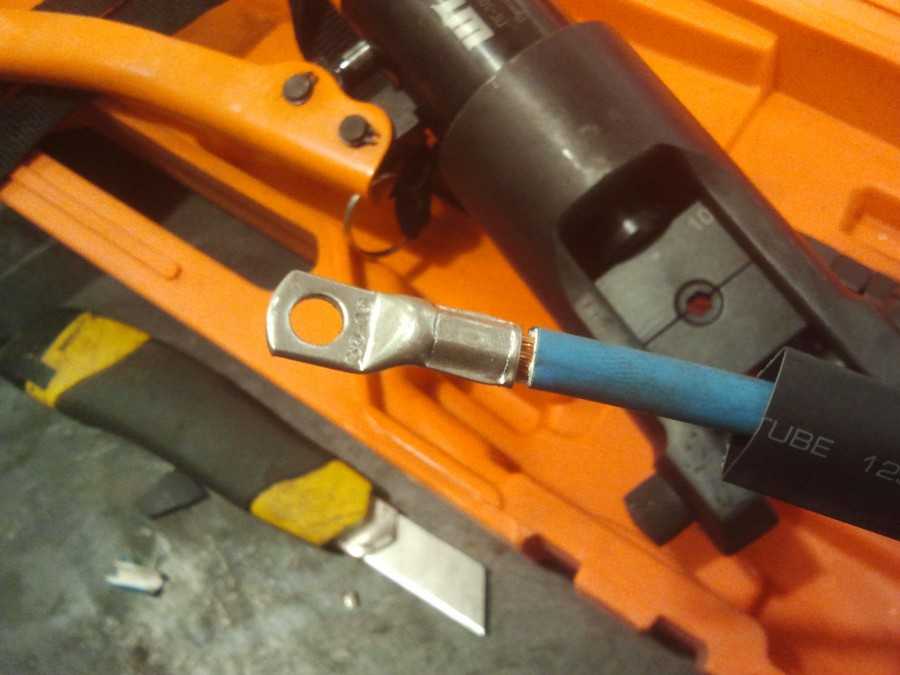

Многожильные провода необходимо оконцевать с помощью кримпера. Для этого используются специальные наконечники НШВ или НШВИ. При необходимости подключения двух многожильных кабелей применяют наконечник НШВИ-2. Оконцевание необходимо для сохранения целостности проводов и обеспечения максимального сцепления с контактом автомата.

Как правильно подключить автоматы в электрическом щите

Оконцевание многожильного провода

После подготовки провода подключаются в клеммы и затягиваются отверткой. Специалисты рекомендуют закручивать болты не полностью, иначе можно повредить корпус автомата. С помощью индикаторной отвертки проверяют подачу электричества к подключенному аппарату.

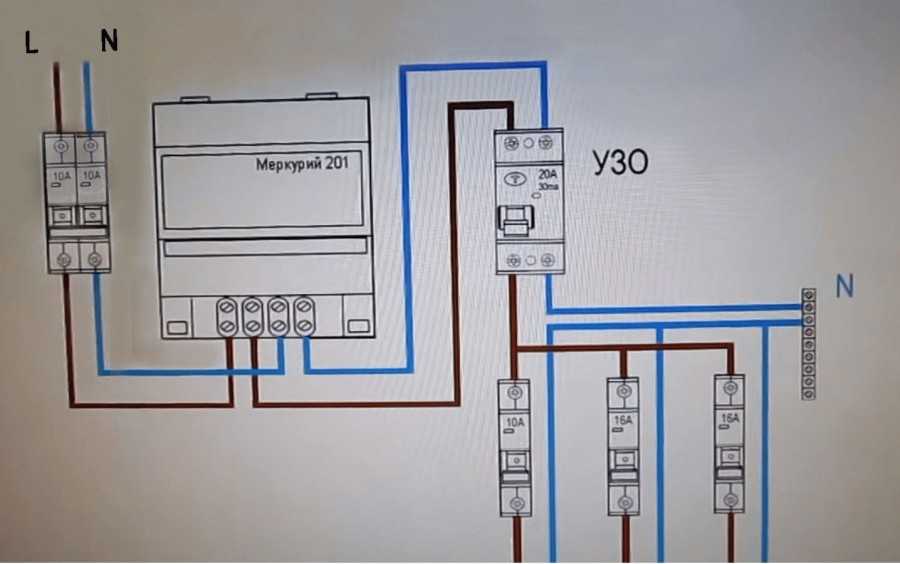

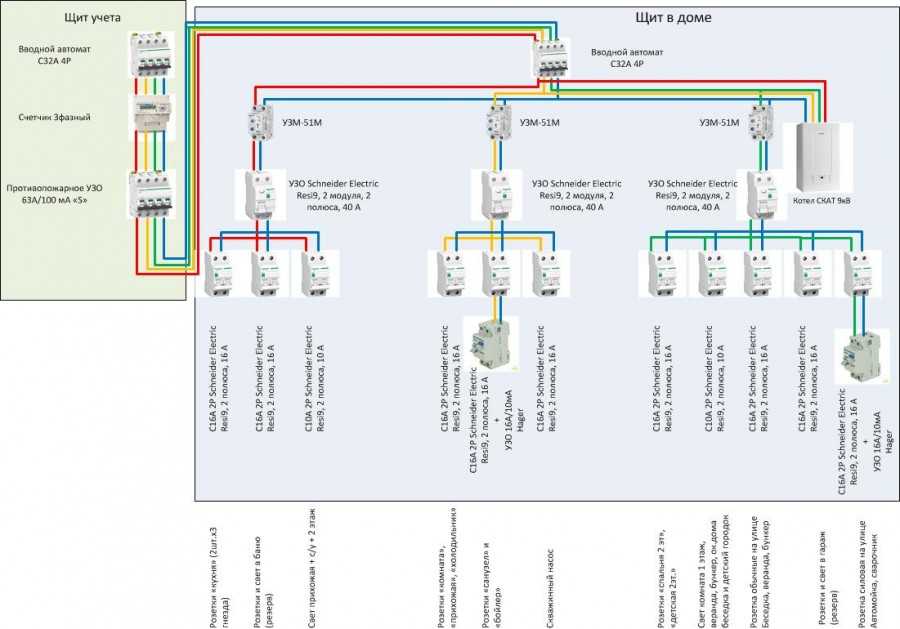

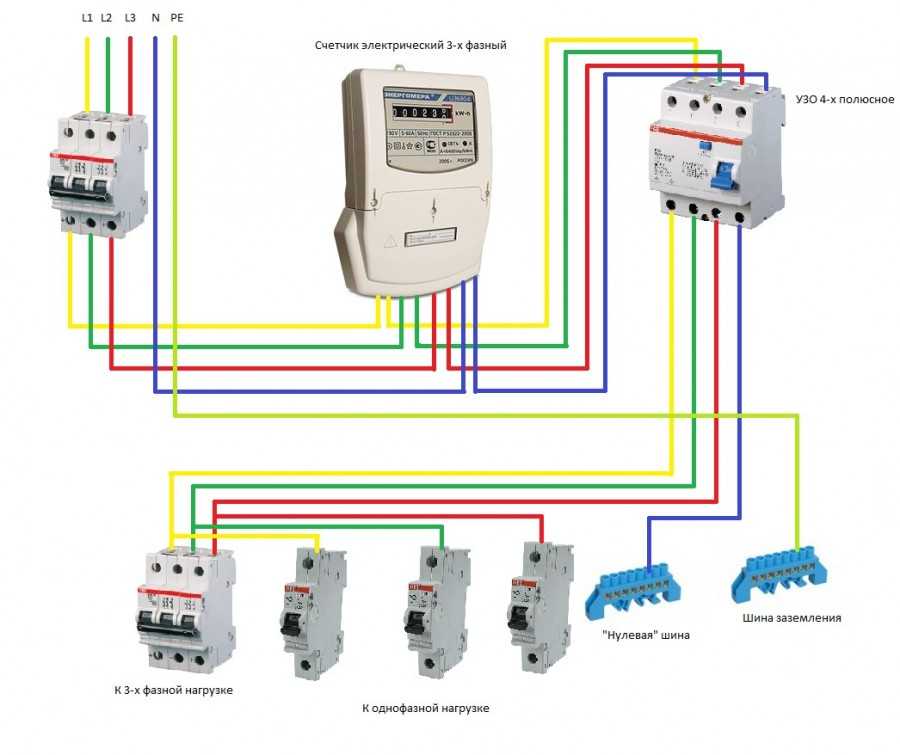

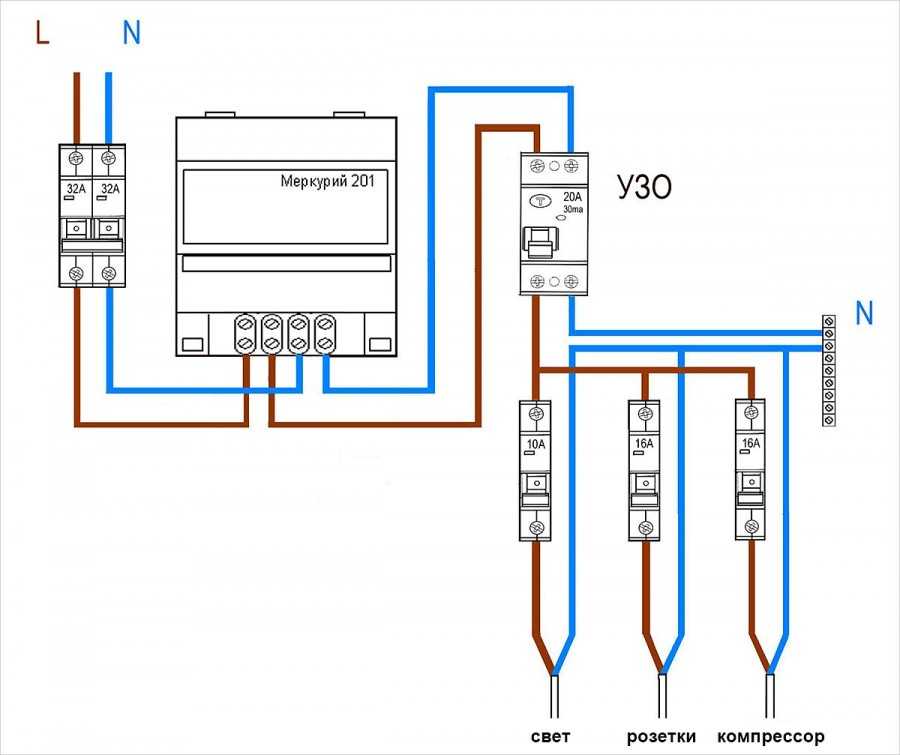

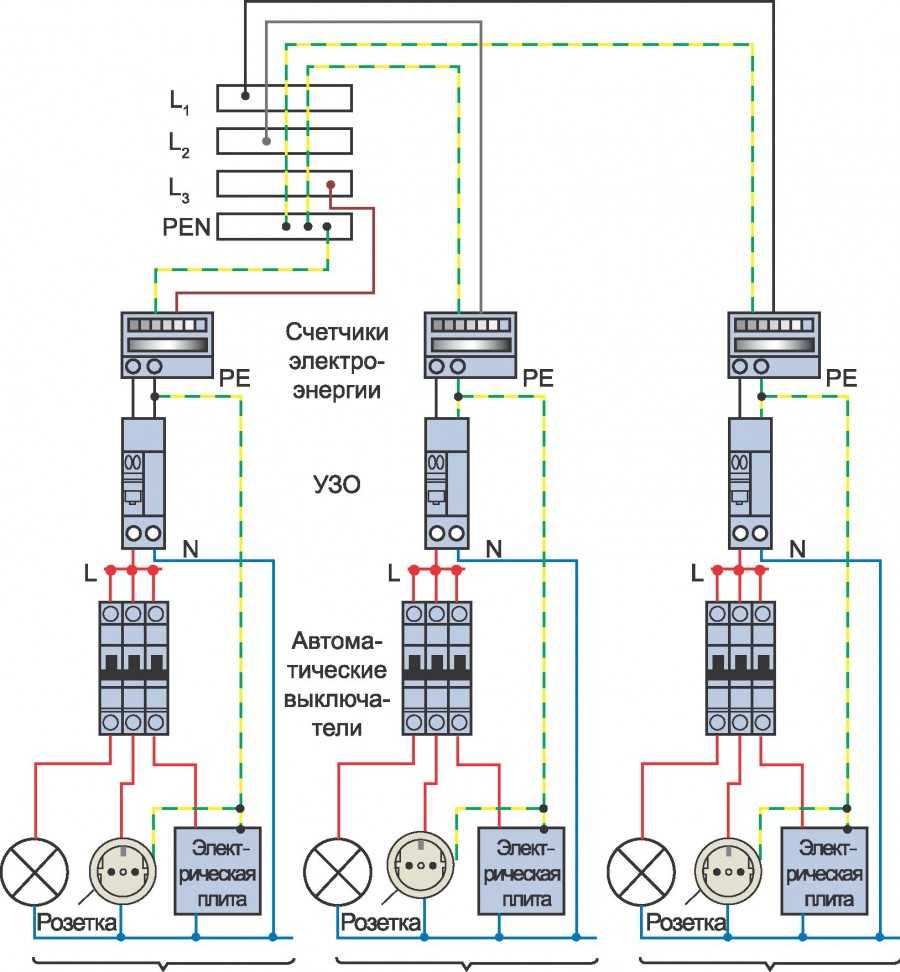

Примеры схем подключения электрических автоматов можно посмотреть ниже.

Загрузка …

Как разделать кабели внутри щита

С введенных жил необходимо снять изоляцию. Этот процесс делается аккуратно, токопроводящие жилы повреждать нельзя. Сразу на ней делается повторная метка. Это важно, потому что после разделки всех проводов может возникнуть большая путаница.

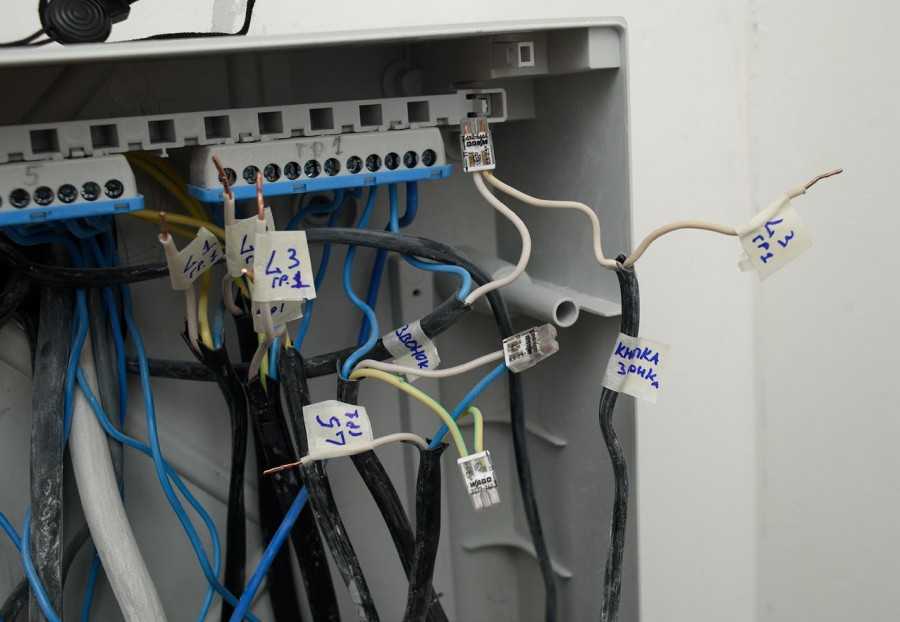

Для меток подойдет бумажный скотч. Не забываем главное правило: метки, должны наноситься, так как указаны на схеме.

Чтобы кабеля хватило на всю длину проводки, нужно ввести его в электрощиток и провести на всю его высоту. Затем отмерить это же расстояние по высоте еще раз. В результате получится длина, в два раза превышающая высоту щита. Этот запас кабеля позволит уверенно вести его до нужной точки по всем правилам проводки, а лишние куски всегда можно отрезать.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Современные модульные устройства защиты

Качество электроэнергии в современных сетях не всегда радует. Чтобы обезопасить линию от перегрузок, начали применять защитные устройства модульного типа. Электрический щиток с автоматами будет защищен от короткого замыкания. Он сразу среагирует на появление сверхтоков. При подключении автомата нужно придерживаться общего правила по подводке питания – оно подключается только сверху.

С проводов снимается изоляция. На автоматах имеются зажимные клеммы, вставляем в них жилу и затягиваем винтом. Следует опасаться попадания изоляционных материалов в контакт клеммы. Если это произошло, то в квартире может внезапно пропадать электричество, или устройство защиты выйдет из строя. Возможно, это приведет к возгоранию.

Есть еще одно важное правило: не подключать жилы разного сечения в одну клемму АВ. Провод с большим сечением при затягивании получит хороший контакт, а с меньшим сечением плохой. Изоляция на нем будет плавиться, что приведет к пожару.


  • Перфорированный кабельный лоток: характеристики

  • Соединитель проводов: инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников
  • Наконечники для проводов: инструкция как выбрать и установить наконечник. Обзор всех видов, фото, инструкция, схемы

Если подключаемая жила – монолитная, то для хорошего контакта ее конец следует загнуть в форме U. Площадь соединения увеличивается, и контакт получается надежным.

Многожильные провода в клеммах автомата без специальных наконечников затягивать нельзя. Контакт будет плохим, и ненадежным. Для их коммутации используют:

  • наконечник НШВИ (2);
  • наконечник НШВ.

Для чего необходим электрощит

Главным функционалом электрощита является распределение приходящей в него электрической мощности по нескольким каналам, защита сети от перегрузок и пожаров.

  • Благодаря этому, предотвращается перегрузка одного из каналов и сгорание электроприборов.
  • Также риск короткого замыкания сводится к нулю.
  • Старая распределительная коробка во многом уступает такому современному устройству.
  • Немного раньше для починки какого-то отдельного элемента требовалось отключение электроэнергии по всему помещению.

Сейчас достаточно выключить лишь тумблер, ответственный за определенный участок.

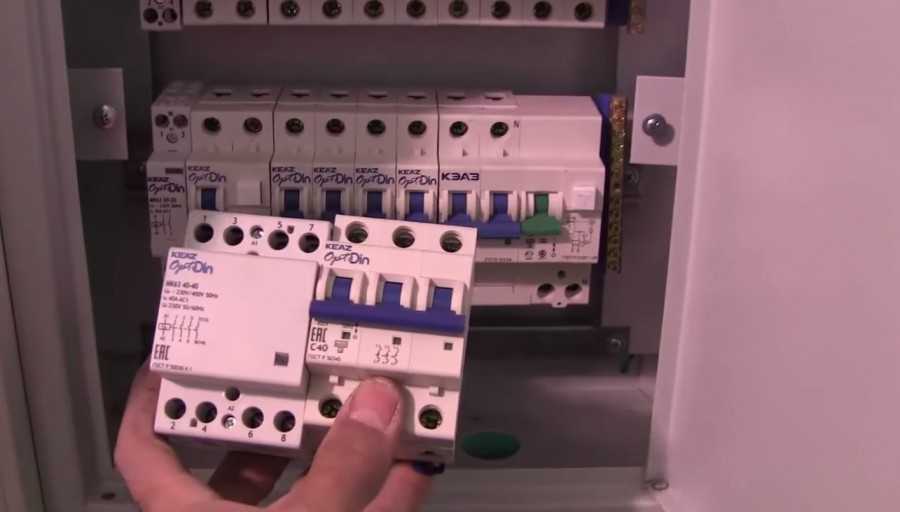

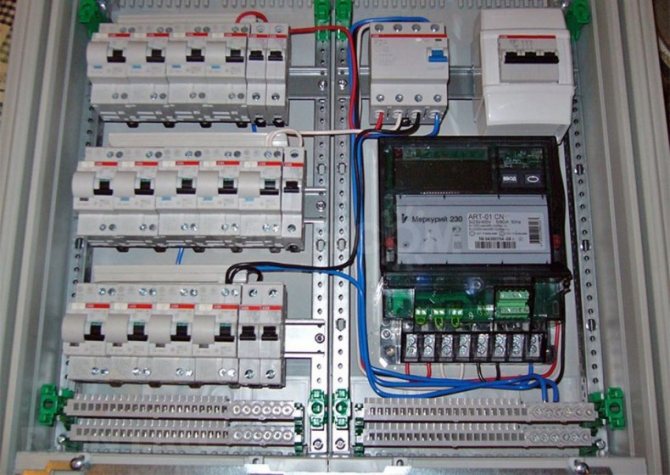

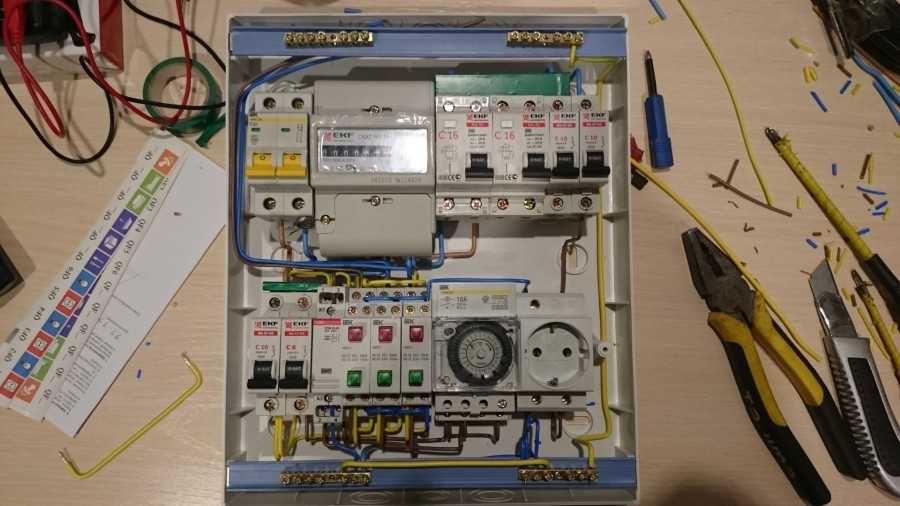

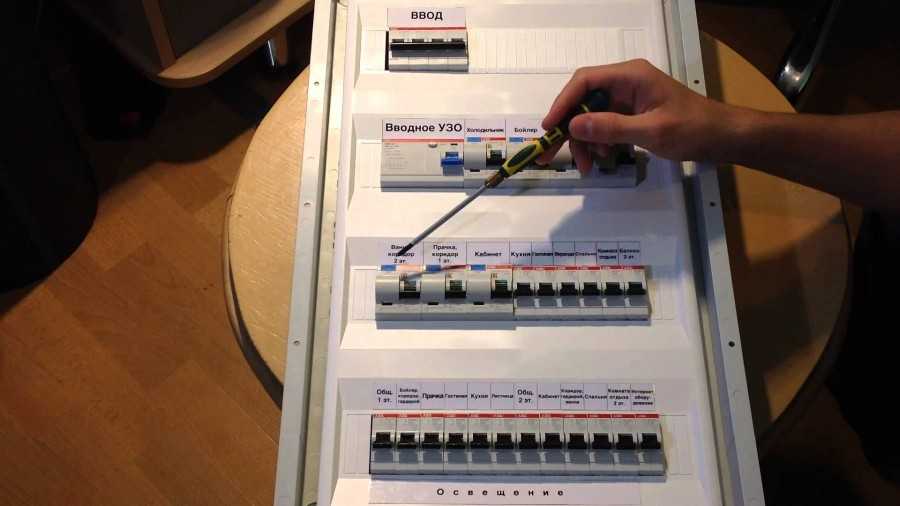

Сборка модульных элементов щита

Для тех, кто ни разу не соприкасался с подобной задачей, можно привести инструкцию для сборки электрического щита. Подготавливаем рабочее место, ничто не должно мешать сборке модулей. Делаем хорошее освещение.

Понадобятся следующие модули:

  • автоматический выключатель (выключатель нагрузки);
  • реле напряжения;
  • устройство защитного отключения (УЗО);
  • дифференциальные автоматы;
  • автоматические выключатели;
  • кросс модуль.

Можно собрать однофазный щиток своими руками, при условии, что имеются определенные знания электрика.

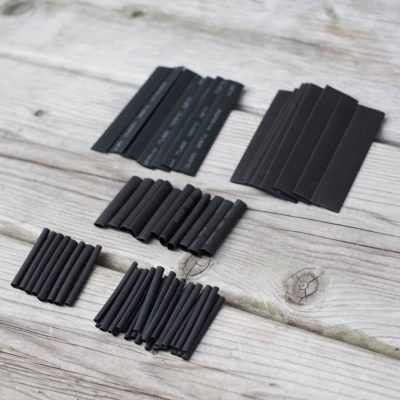

  • Термоусадка для проводов: все виды и характеристики. Подробное описание как выбрать и использовать термоусадку

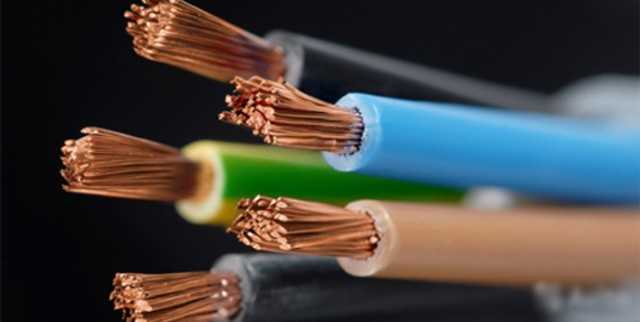

  • Провод пвс: полная расшифровка, технические характеристики, виды, где купить и как выбрать производителя

  • Провод ВВГ: описание основных характеристик кабеля и его применение. 120 фото современных видов и моделей

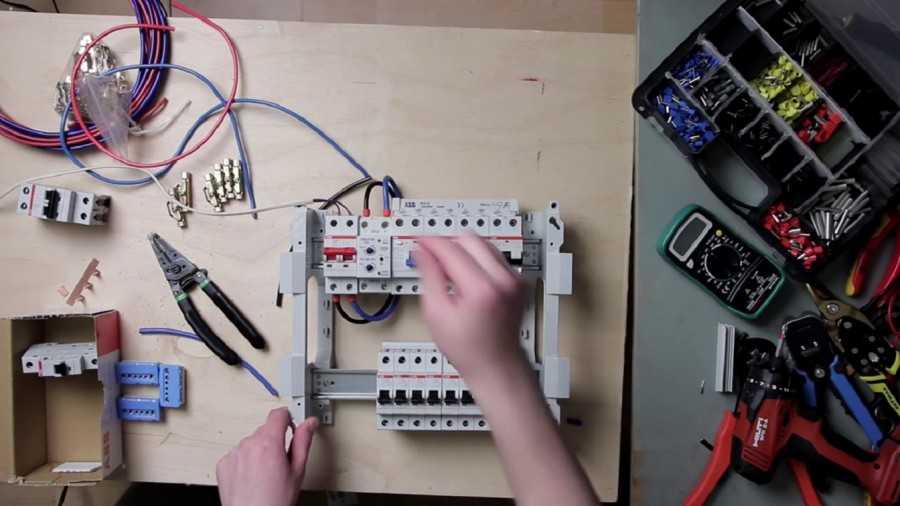

Все модули крепятся на заранее снятой DIN рейке. Располагаются в таком же порядке строго по списку. Крепятся модули с помощью специальных фиксаторов. Проверив правильность распределения, приступаем к клеммам. На них нужно отпустить винты.

Понадобятся разные типы гребенок. Вводные зажимы (клеммы) помогут удобнее подключить гребенки к силовым проводам. Их нужно размещать между клеммой модуля и гребенки.

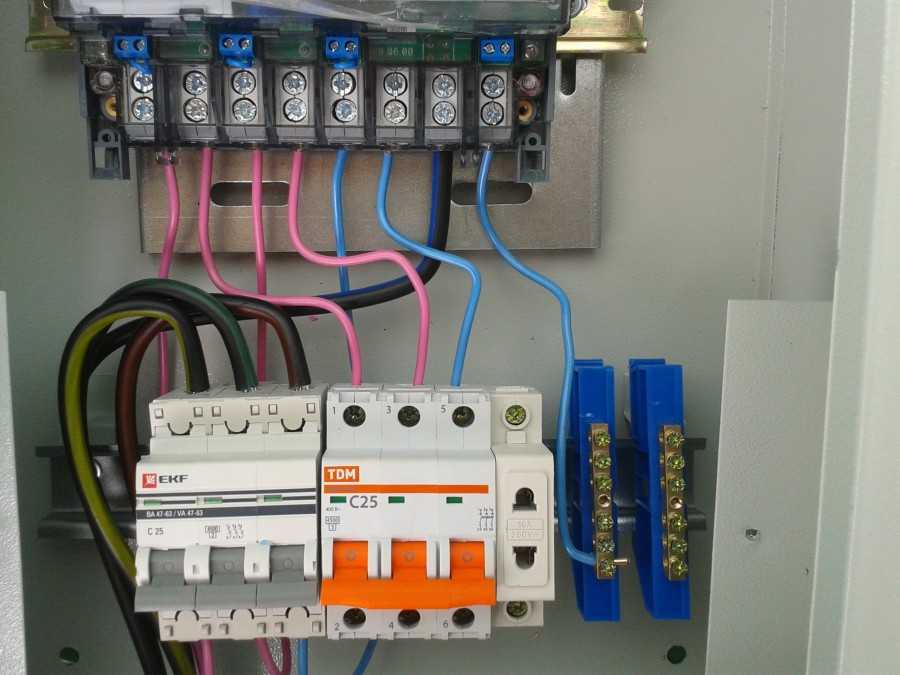

На вводном выключателе нагрузки есть фазный выход (нижний контакт) с него раздается фаза на УЗО, автоматы и другие выключатели. На УЗО имеются нулевые зажимы, на них поступает рабочий ноль, который берется с нижнего выходного зажима вводного автомата.

Для дальнейшей сборки электрощита один конец нулевого провода должен быть свободен. Он подключается на главную шину рабочего ноля. Нулевые шины и нулевые выходы всех УЗО коммутируются, синим проводом.

Все неиспользуемые соединения закручиваются шуруповертом. После этого весь монтаж проверяется. Подав напряжение на вводный автомат, нажимаем кнопку тест.

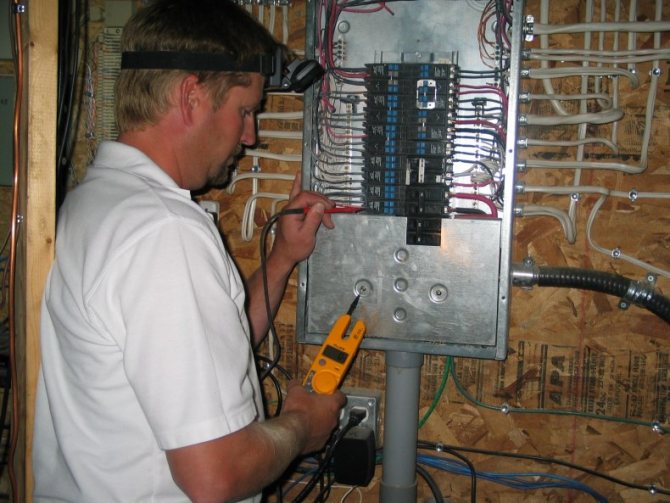

Клеммы автоматических выключателей проверяются на напряжение. Когда они включены, делаются такие же замеры и на выходе. Чтобы бытовые приборы не перегорали от перепадов напряжения, устанавливают реле контроля напряжения. Метод сборки трехфазного щитка такой же как и для однофазного. Различаются только по количеству токопроводящих жил.

Методы совмещения

Гребенка

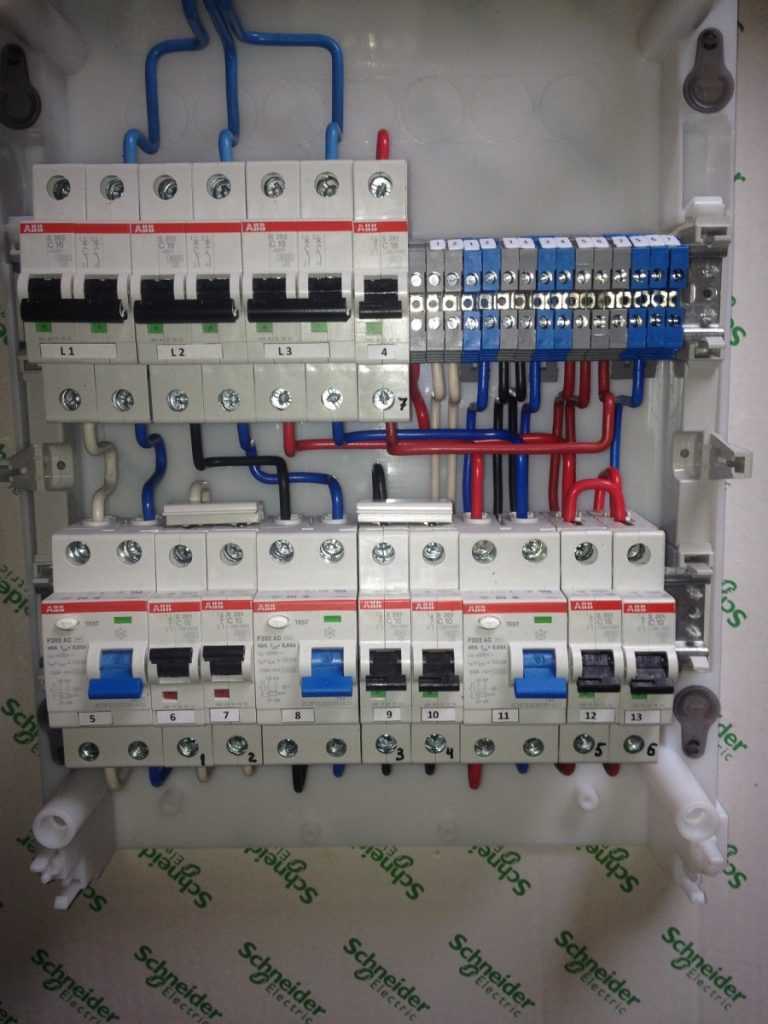

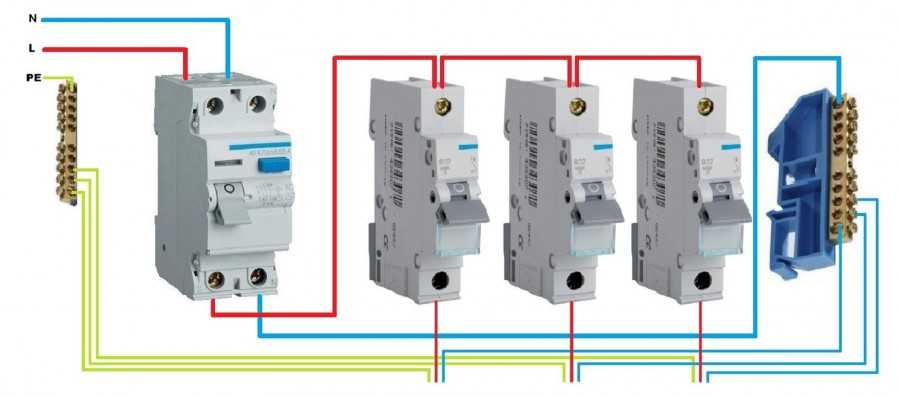

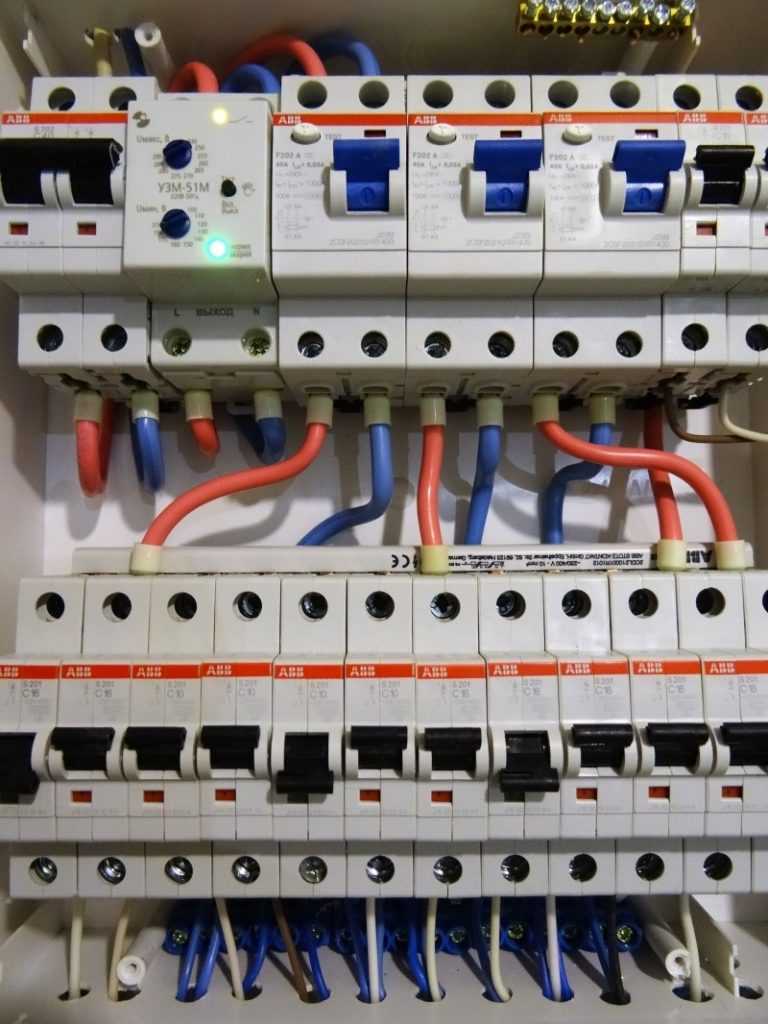

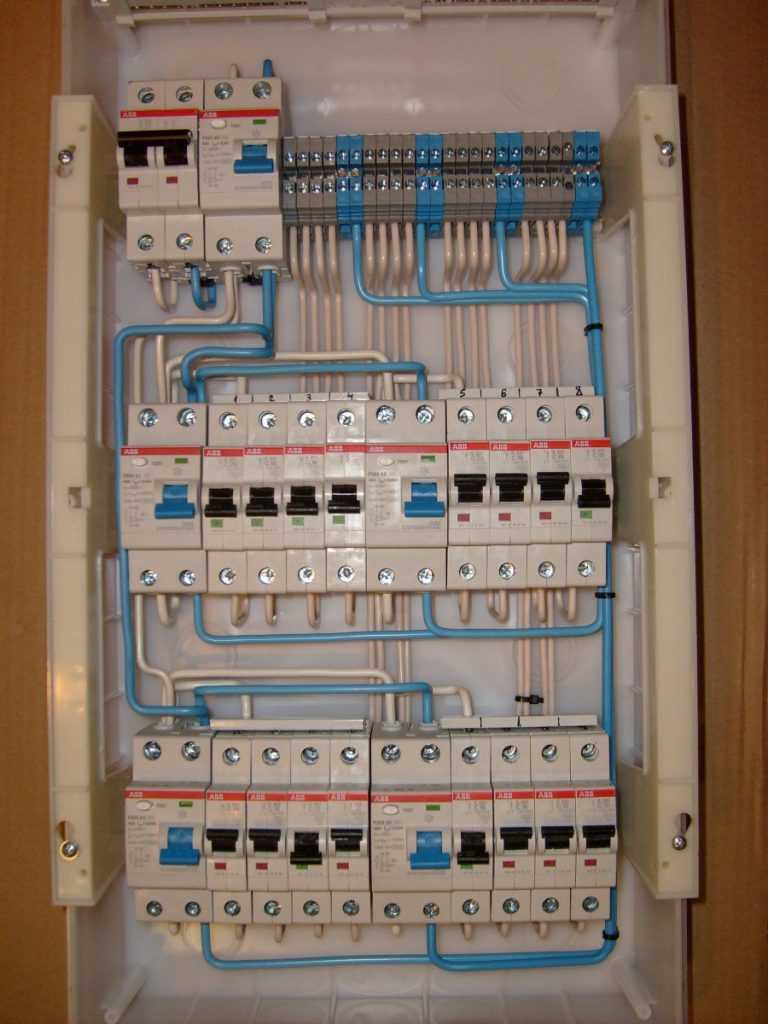

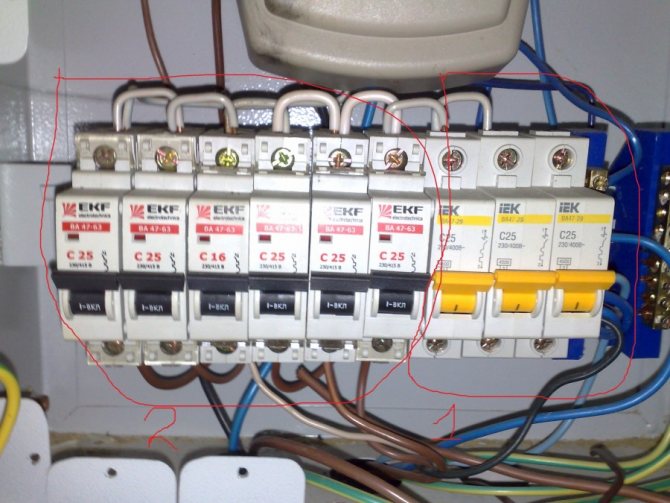

Чтобы правильно соединить автоматы, хорошо применить шину или гребёнку, которая подбирается в зависимости от числа фаз:

  • для цепи однофазной подходит двухполюсная, а также однополюсная модель;
  • трёхфазной – четырёх и трёхполюсная.

Установка отличается несложностью. Под необходимое количество автоматов подбирают определённую модель гребёнки с требуемым числом полюсов.

При выборе гребёнки с максимальным числом контактов, следует устранить излишки, используя ножовку. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты. Установка выходов осуществляется соответственно схем.

Как правильно подключить автоматы в электрическом щите

Перемычки

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

Как правильно подключить автоматы в электрическом щите

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Как правильно подключить автоматы в электрическом щите

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.

Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания.

Как правильно подключить автоматы в электрическом щите

Для совмещения выключателей шлейфом можно воспользоваться проводом многожильного вида с требуемым сечением

Однако в данном случае его важно зачистить на несколько сантиметров.

Как правильно подключить автоматы в электрическом щите

На конец следует надеть специальный наконечник, соответствующий по размеру сечению применяемого провода, обжав при этом посредством клещей. Можно совместить выключатели в последовательном порядке.

Как правильно подключить автоматы в электрическом щите

Придерживаясь инструкции совмещения выключателей, обустроенных в щитке, но при отсутствии требуемого инструмента, а также наконечников, можно пролудить не изолированный провод посредством паяльника.

Как правильно подключить автоматы в электрическом щите

При отсутствии специального паяльника, можно осуществить установку посредством проводников без изоляции. Подобная установка не практичная и при чрезмерных нагрузках может стать причиной перегрева проводников в зоне совмещения и, естественно, высокой степенью опасности нежелательного возгорания. Данный тип объединения не обладает привлекательным внешним видом.

Помните, что правильное объединение между собой автоматов с применением проводника многожильного следует осуществлять, придерживаясь предварительно разработанную схему. В данном случае можно применять автоматы разных изготовителей. Их диаметры могут полностью отличаться, так как установка проводом гибкого типа даёт возможность сделать это.

Как правильно подключить автоматы в электрическом щите

Определяясь, каким проводом предпочтительно объединить автоматы, проверьте правильность этого соединения. Как правило, распространено это для трёхфазной схемы. Даже мизерная ошибка может стать причиной замыкания и соответственно ущерба применяемому вами электрическому устройству.

Как правильно подключить автоматы в электрическом щите

Конечный монтаж

Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.

Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.

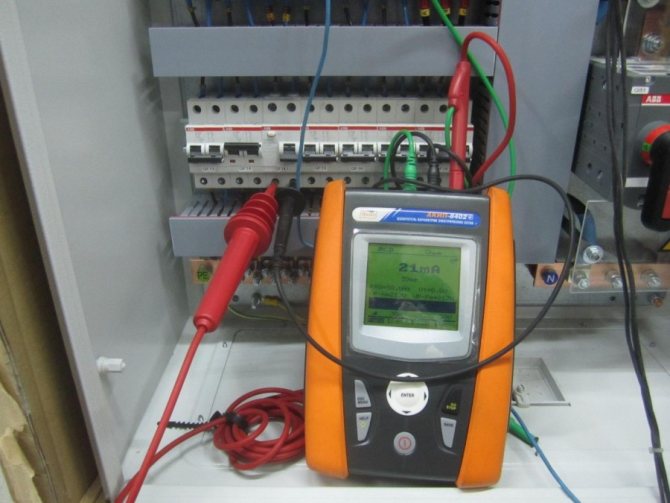

Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.

Чтобы проверить собранный электрощит, необходимо установить в квартире все выключатели и розетки. Подключить нагрузку в розетки на всех линиях мощных потребителей. После подачи напряжения, фазы и ноли проверяются на соответствие.

Когда наладка закончится, не стоит торопиться закрывать электрощиток. Он должен поработать пару часов, и тогда станет ясно, проведена ли сборка качественно. Установка и подключение щитка – это трудоемкий процесс, требующий определенных знаний и опыта. К нему следует приступать, изучив теоретическую часть, и следовать пошаговой инструкции по сборке.

Распределение потребителей

Все электричество, поступающее на объект, должно быть правильно и равномерно распределено между имеющимися потребителями. Осуществляя процесс распределения, необходимо руководствоваться специальными нормами и правилами:

  • Мощные потребители от 2 кВт и более объединяются в отдельные группы. К каждой из них подключается автомат, способный выдерживать заданные нагрузки.
  • Посудомоечные и стиральные машины, а также кондиционеры и другие приборы небольшой мощности подключаются к автоматам на 16 А. Сечение кабеля должно быть не менее 2,5 мм2.
  • Приборы с более высокой мощностью (380 В) должны подключаться к автоматам на 20 или 32 ампер. Сечение кабеля соответственно увеличивается до 4-6 мм2. У этих кабелей не должно быть ответвлений, прокладка осуществляется целыми кусками.
  • К розеткам подводятся линии, отдельные для каждой комнаты с использованием трехжильного кабеля сечением 2,5 мм2. В распределительных коробках в направлении розеток предусматриваются индивидуальные ответвления.
  • Приборы освещения разбиваются на группы и подключаются к отдельному кабелю сечением 1,5 мм2 и к автомату на 10 А.

Подключение отдельными кабельными линиями кажется излишним только на первый взгляд. В действительности это единственный способ, обеспечивающий электробезопасность и удобство эксплуатации. При возникновении аварийной ситуации, отключается только одна группа потребителей, а не вся сеть. В этом случае поиск и устранение неисправностей значительно упрощается.

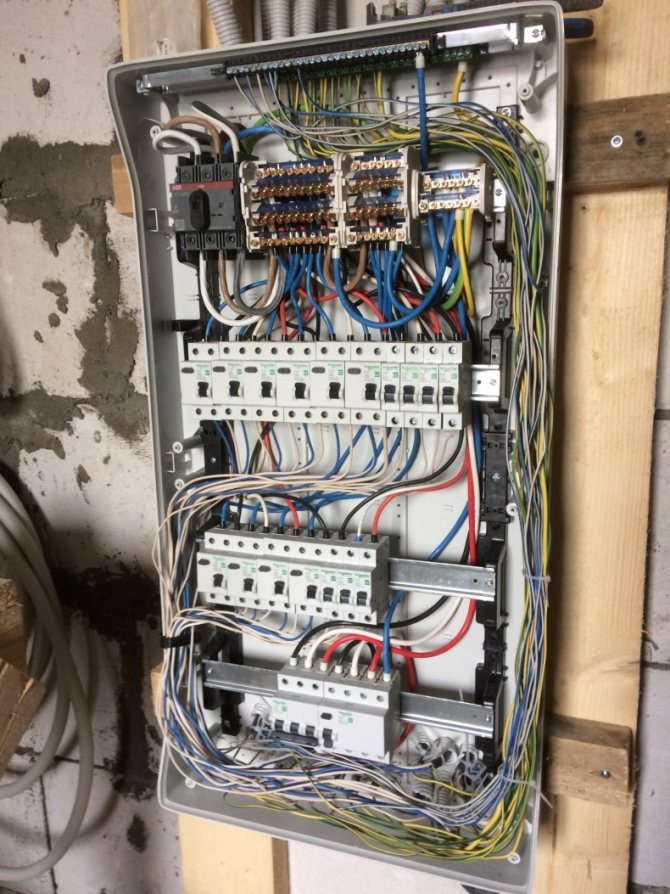

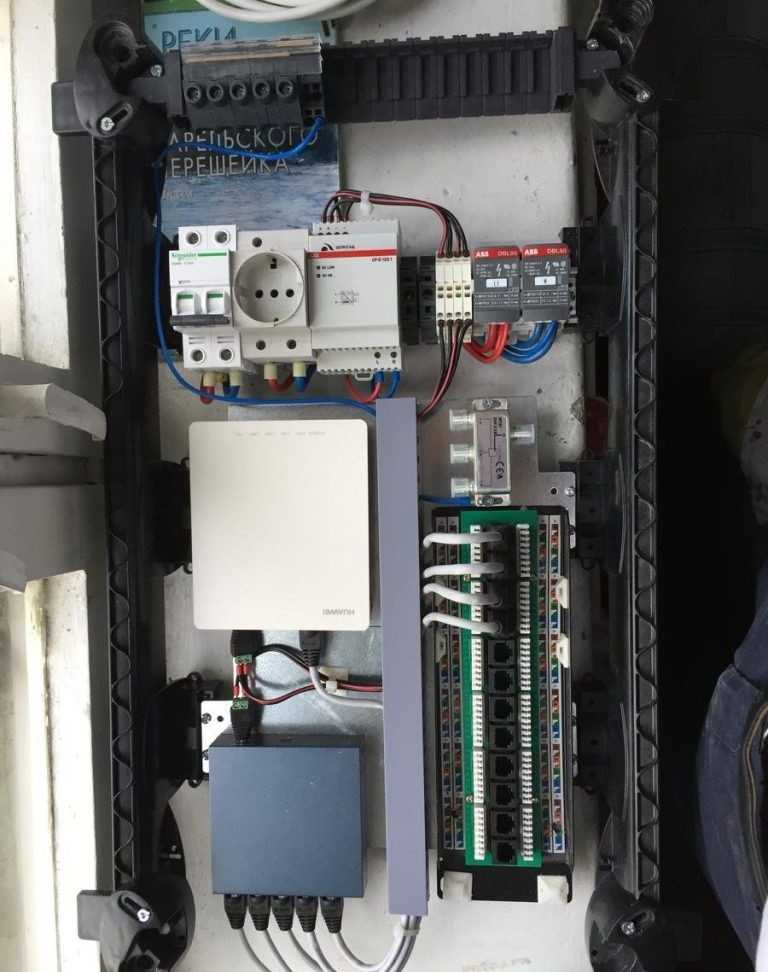

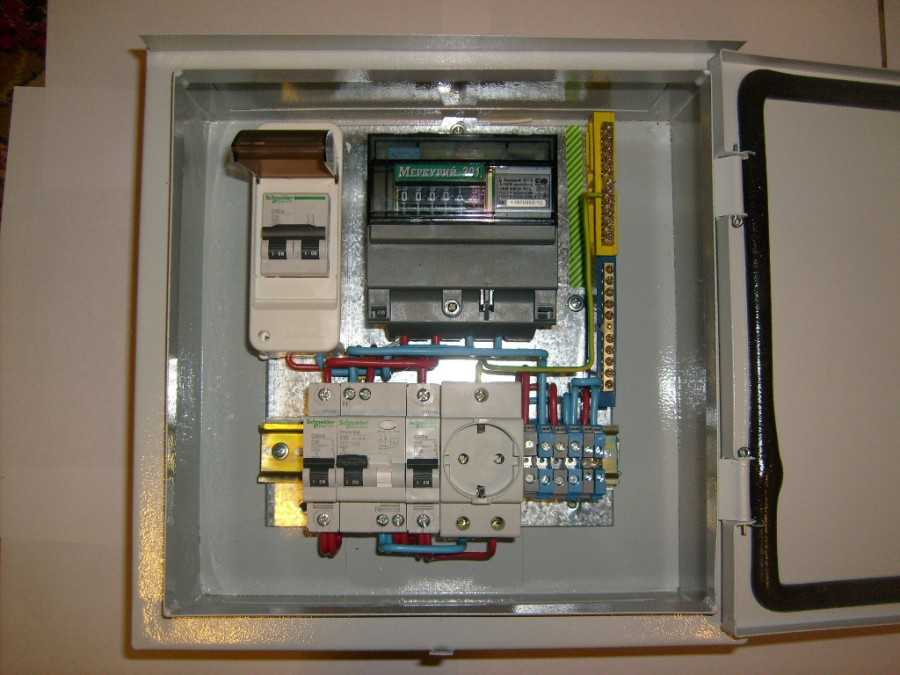

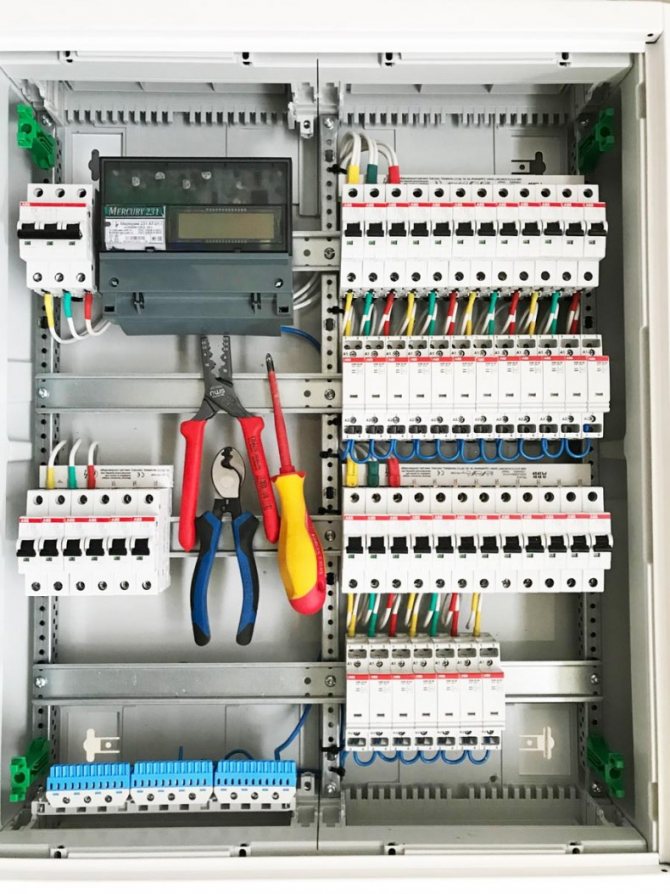

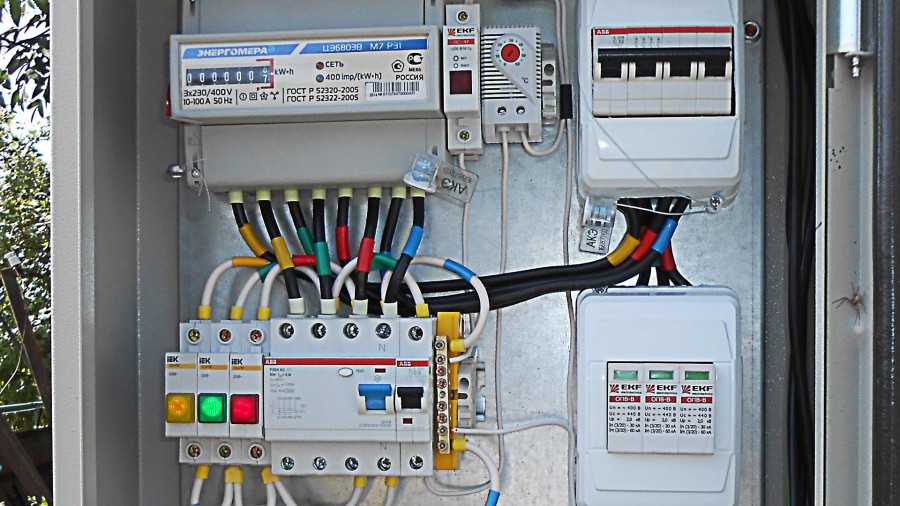

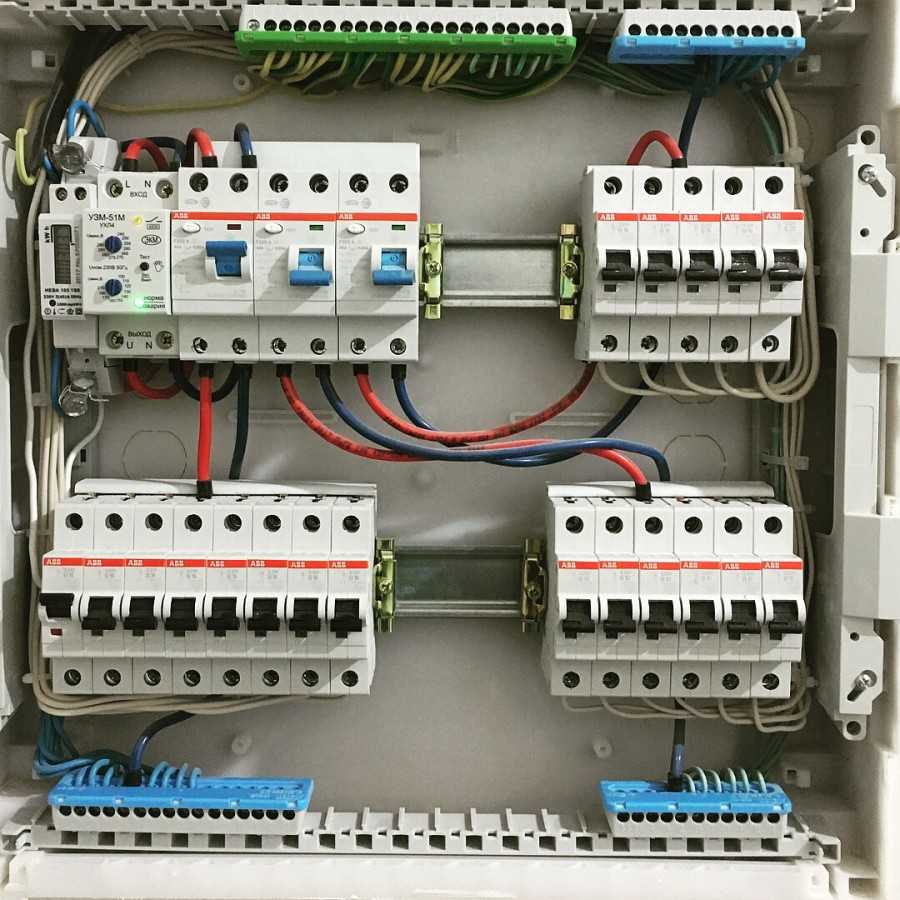

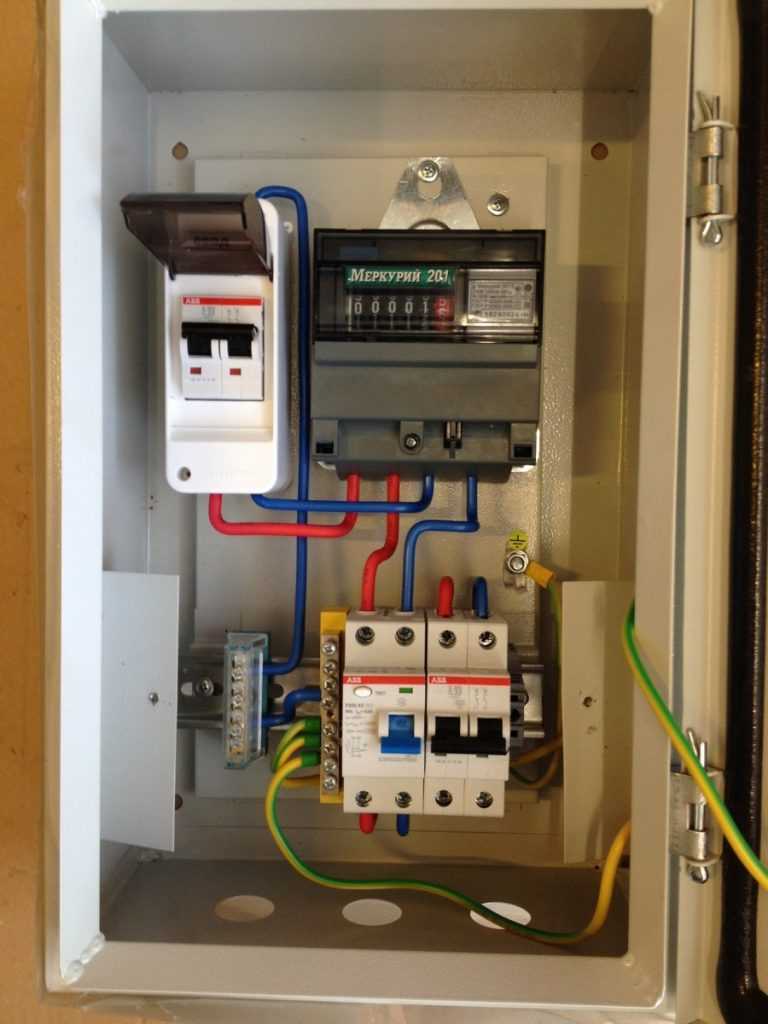

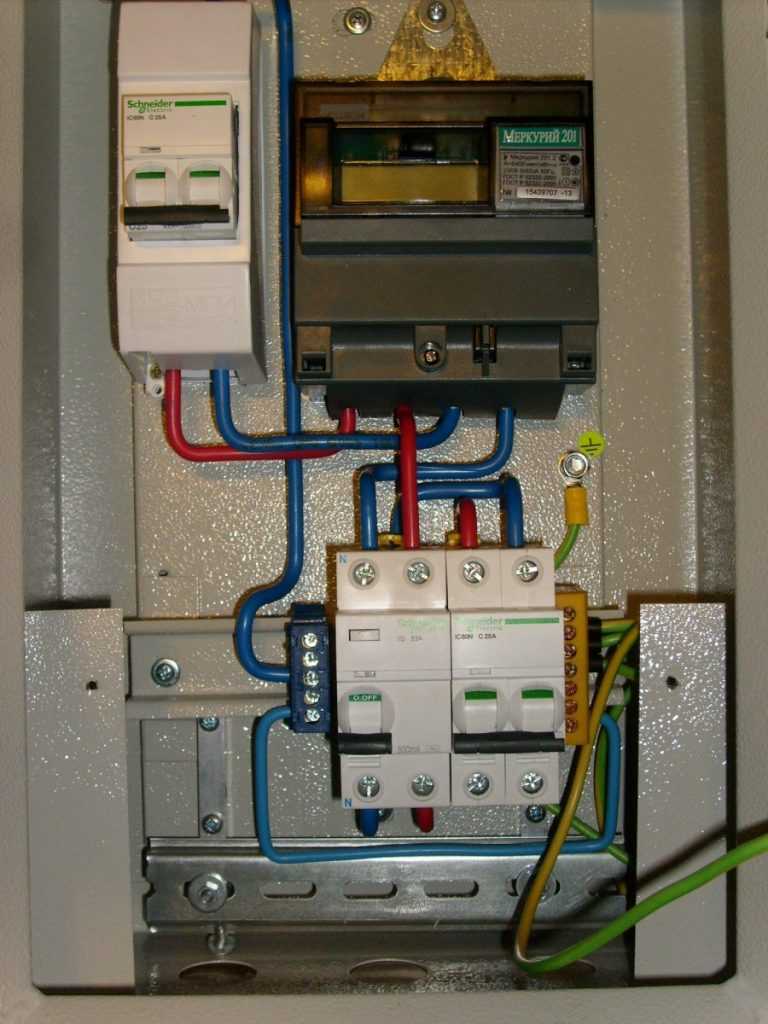

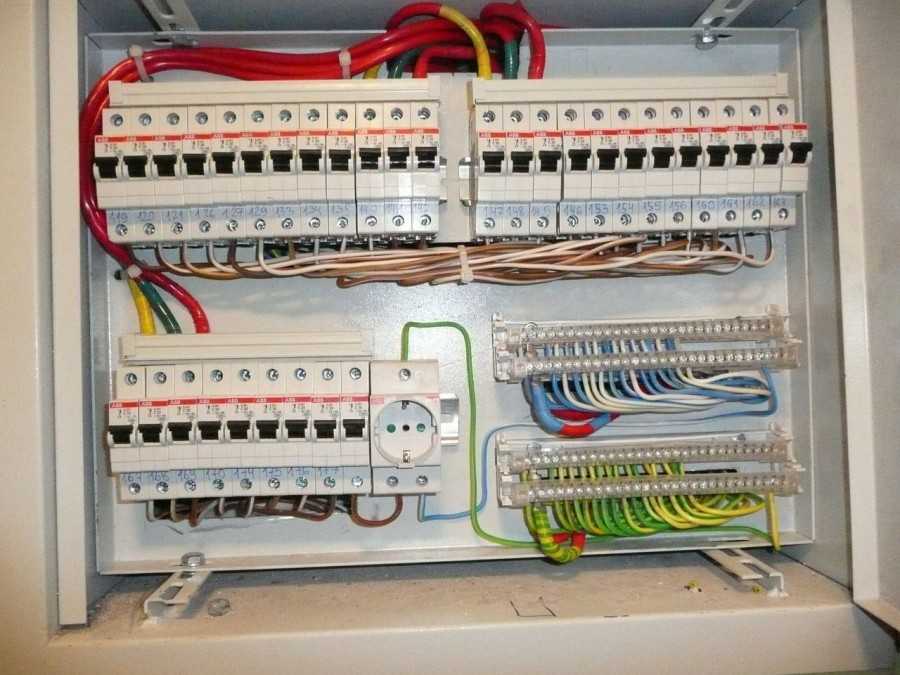

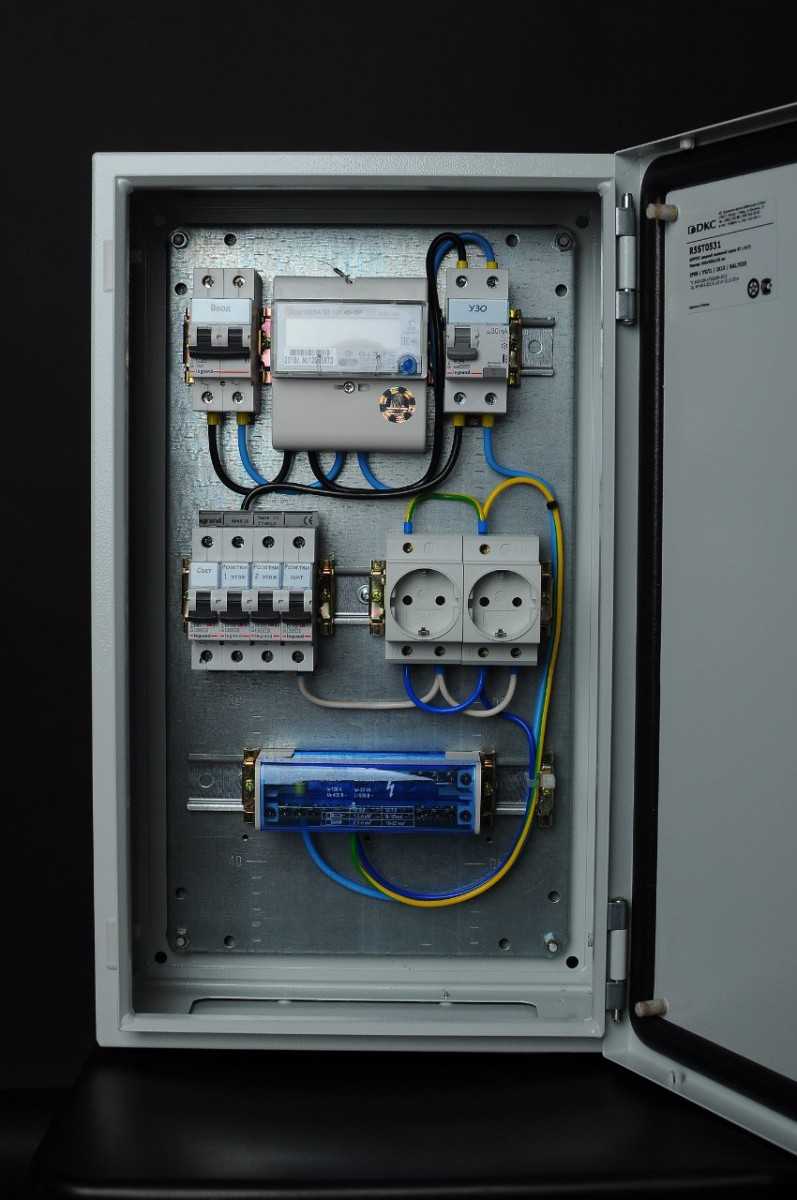

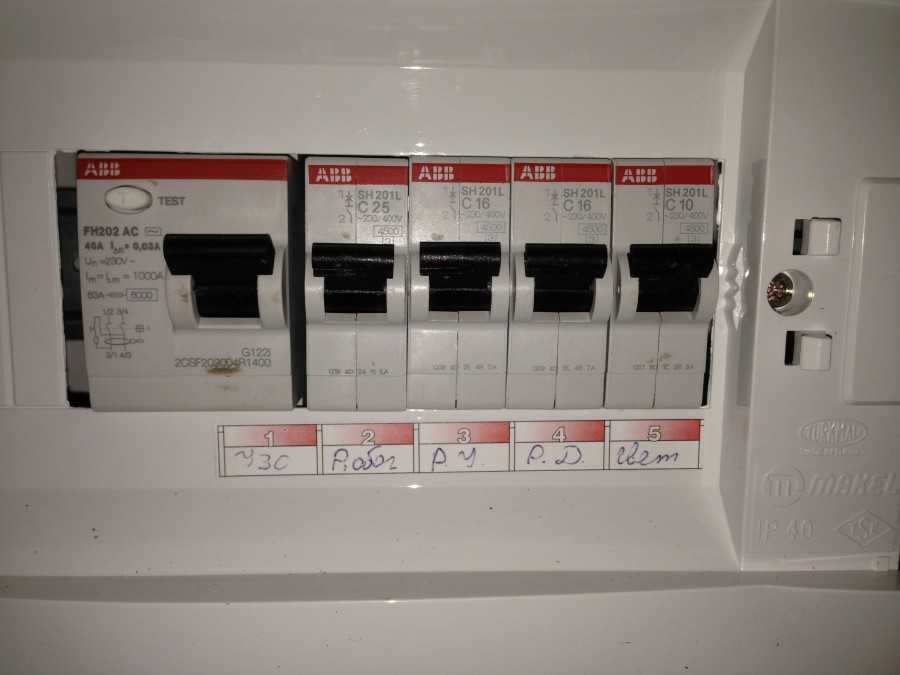

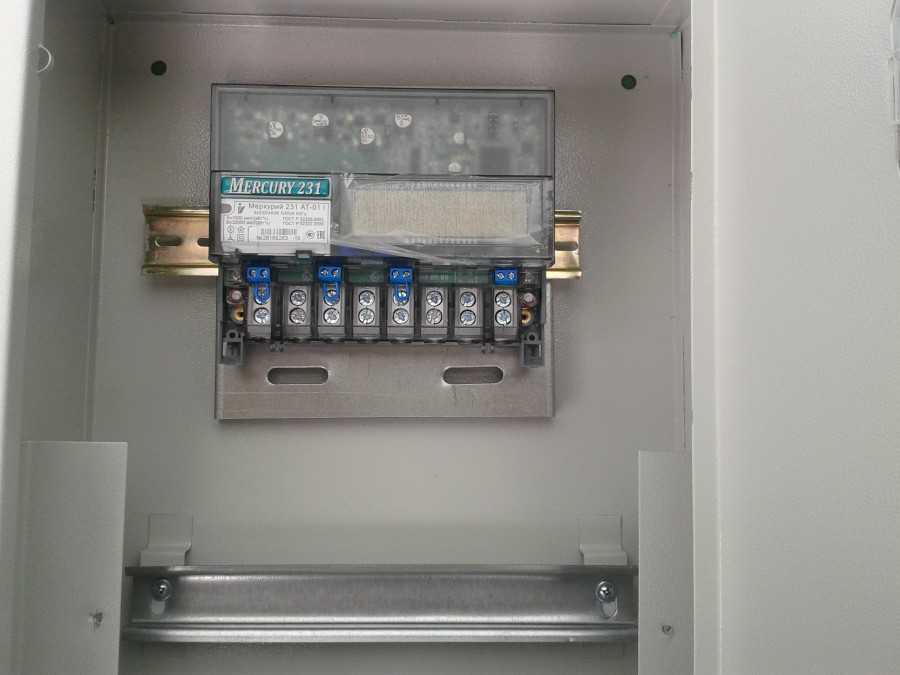

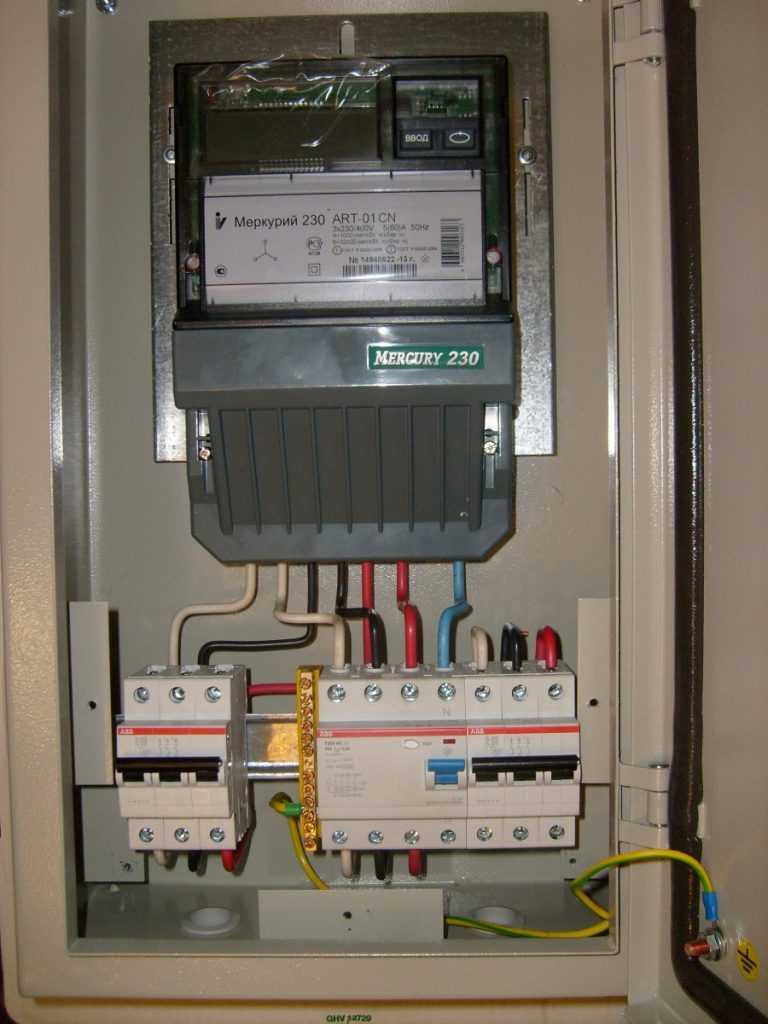

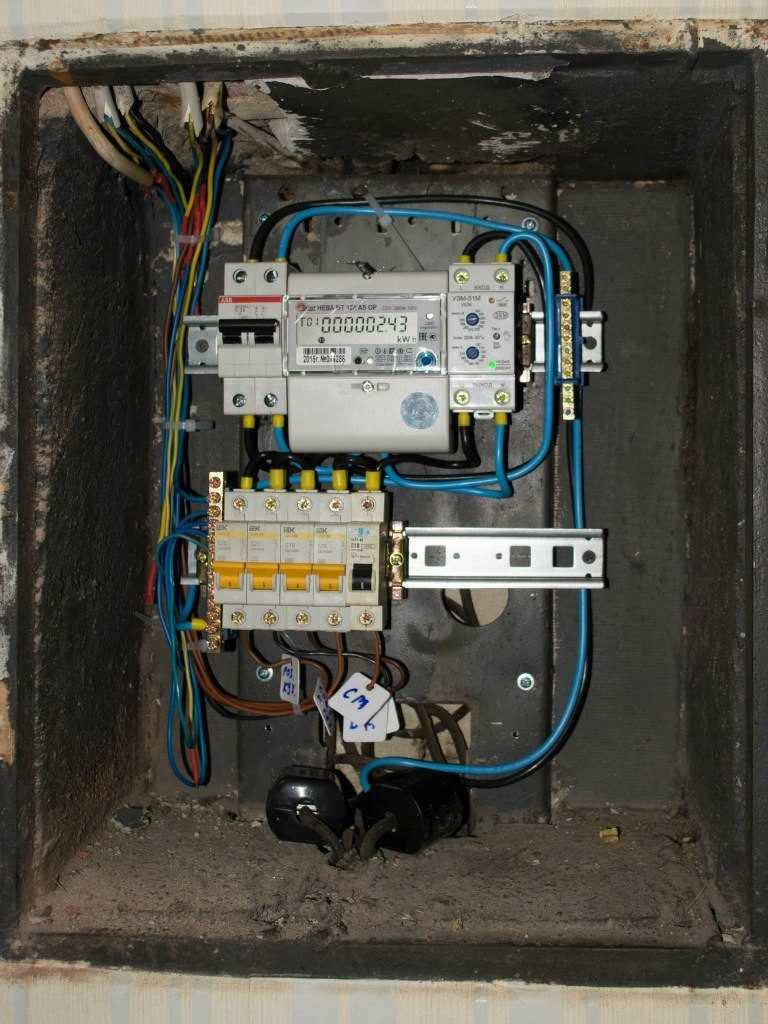

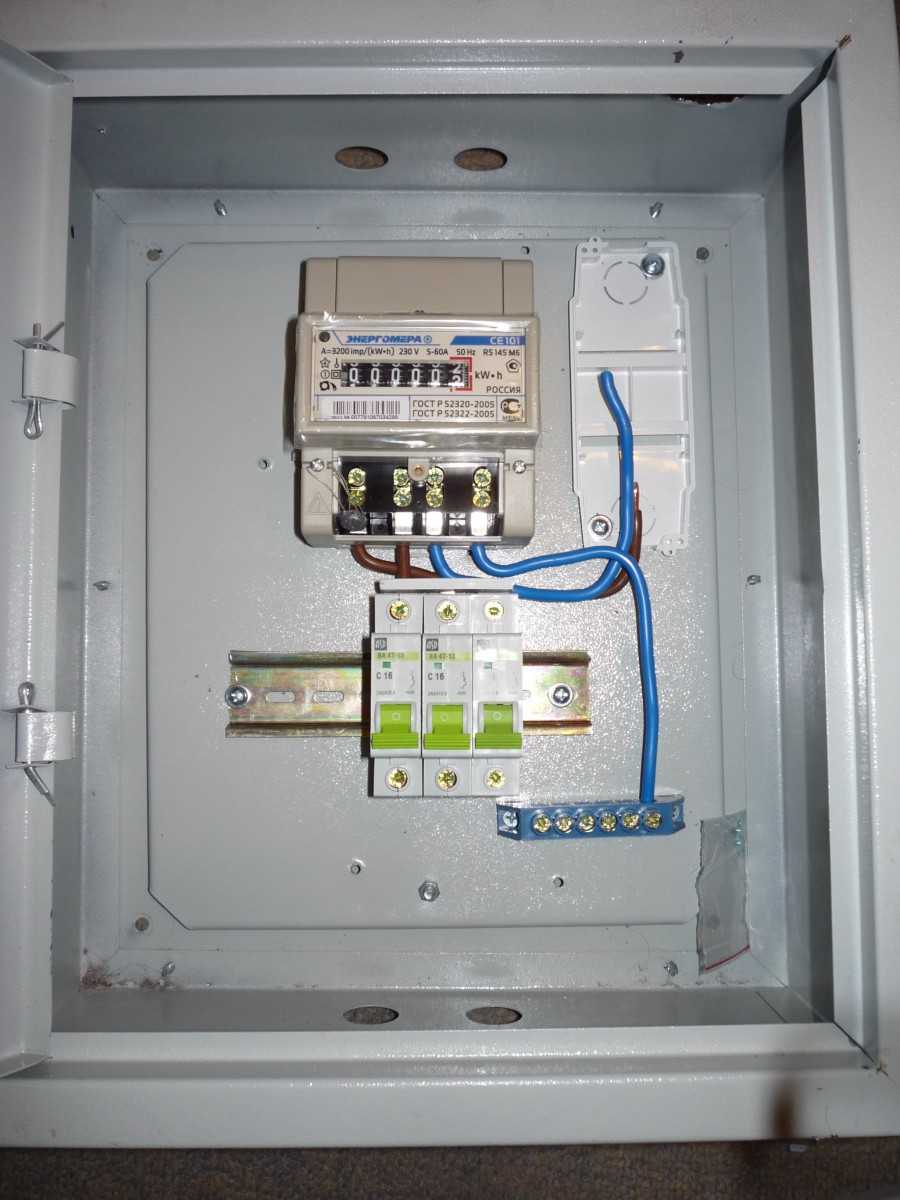

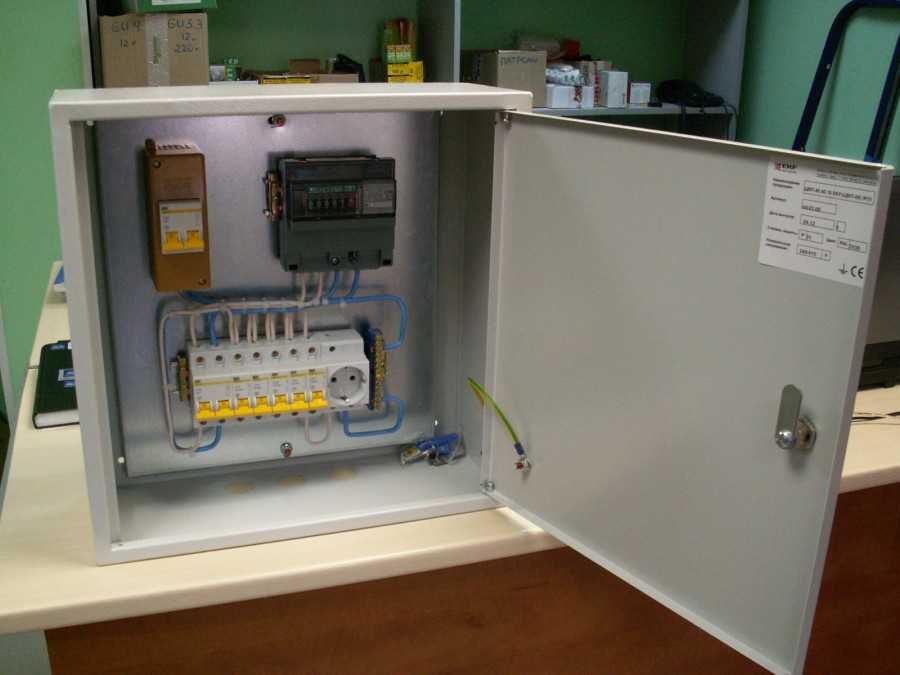

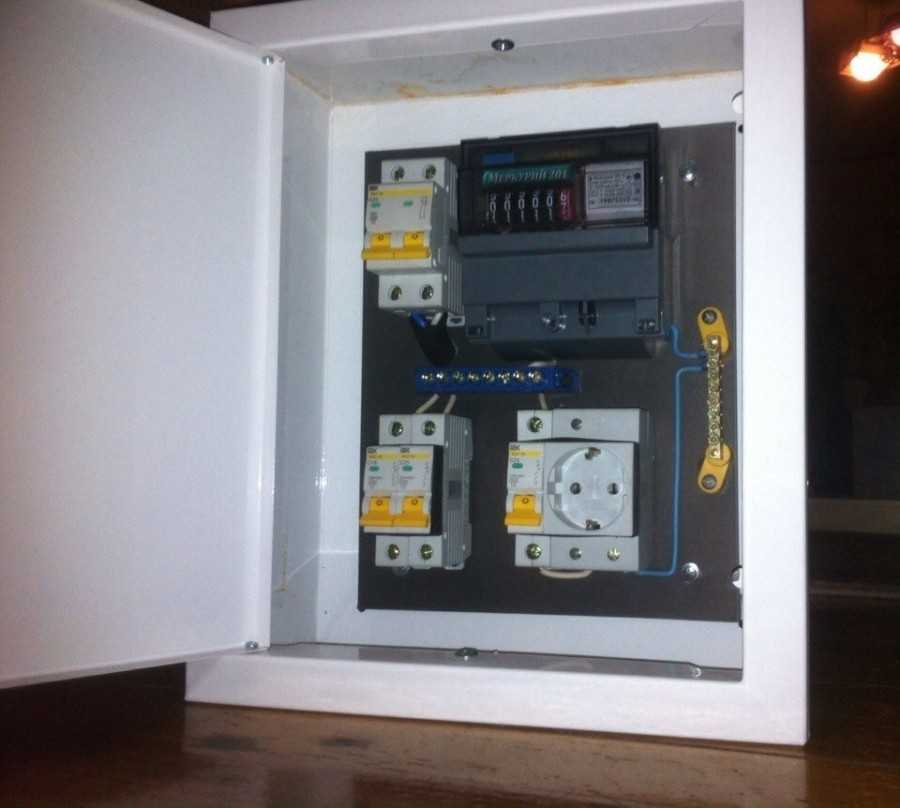

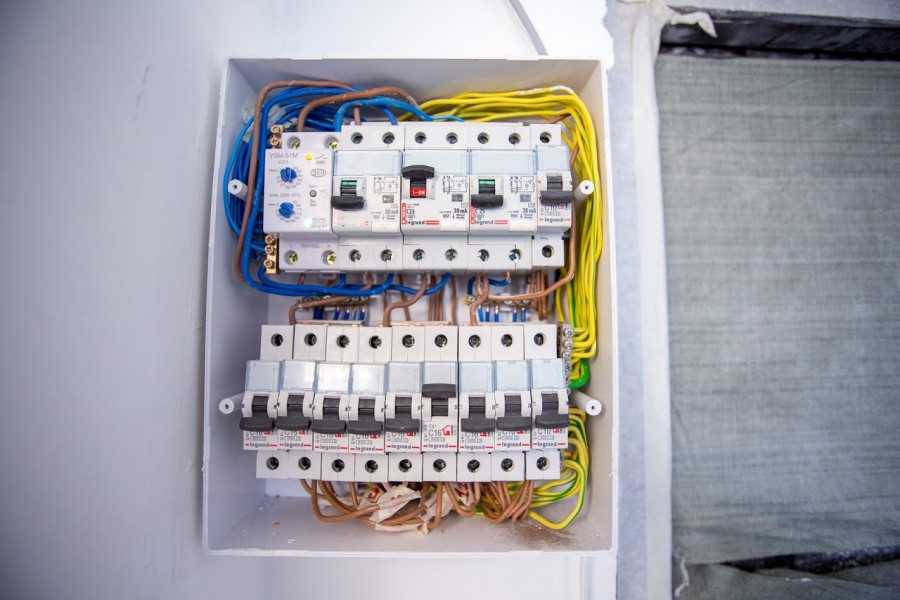

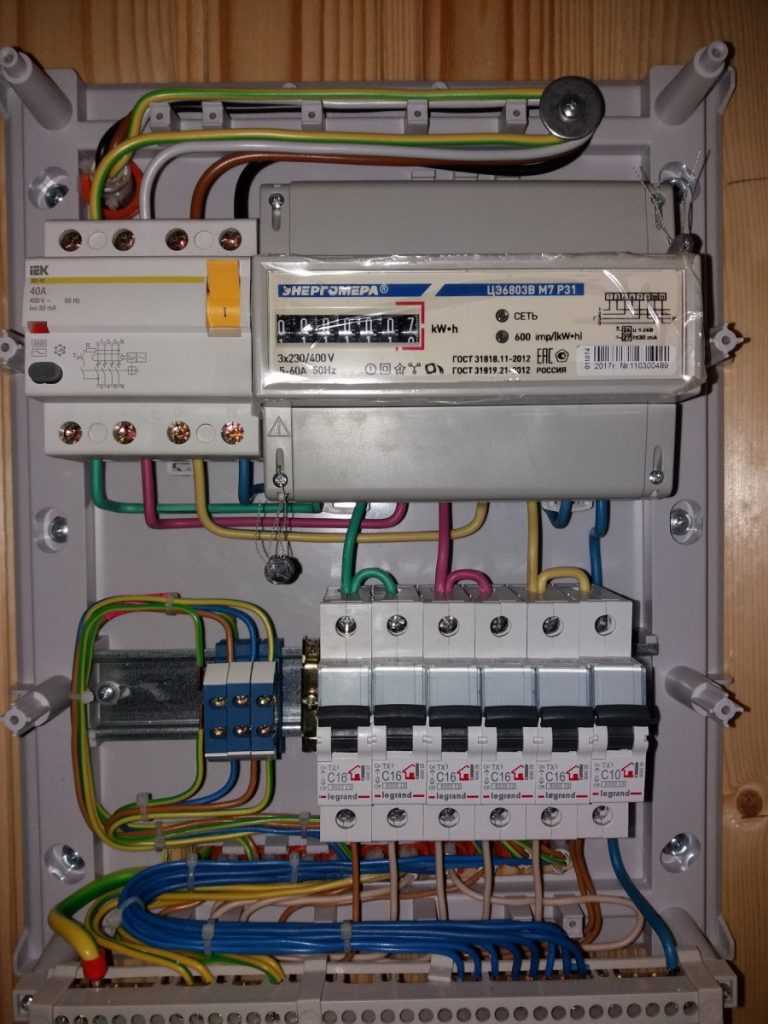

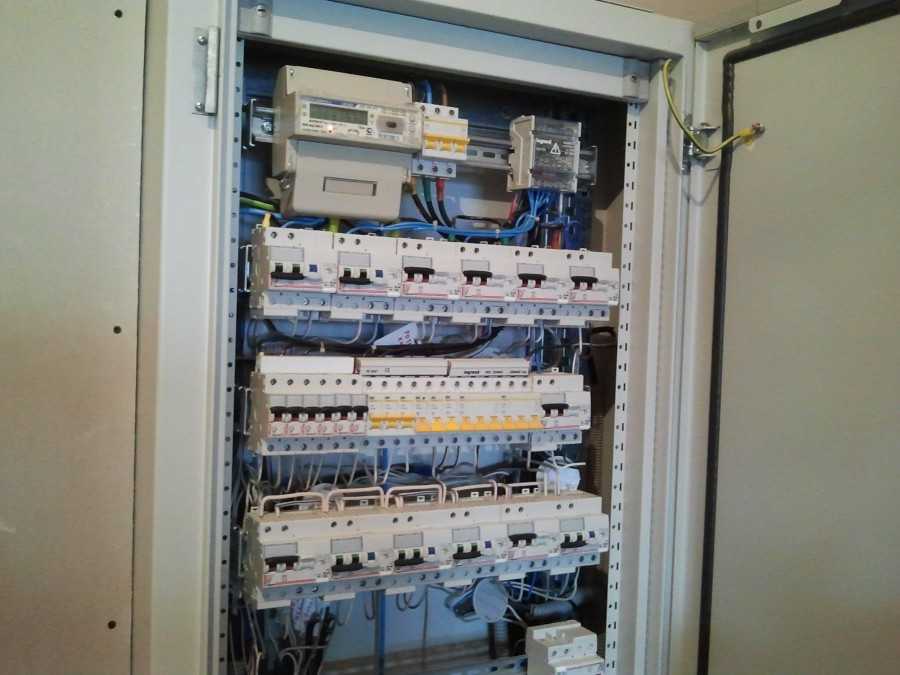

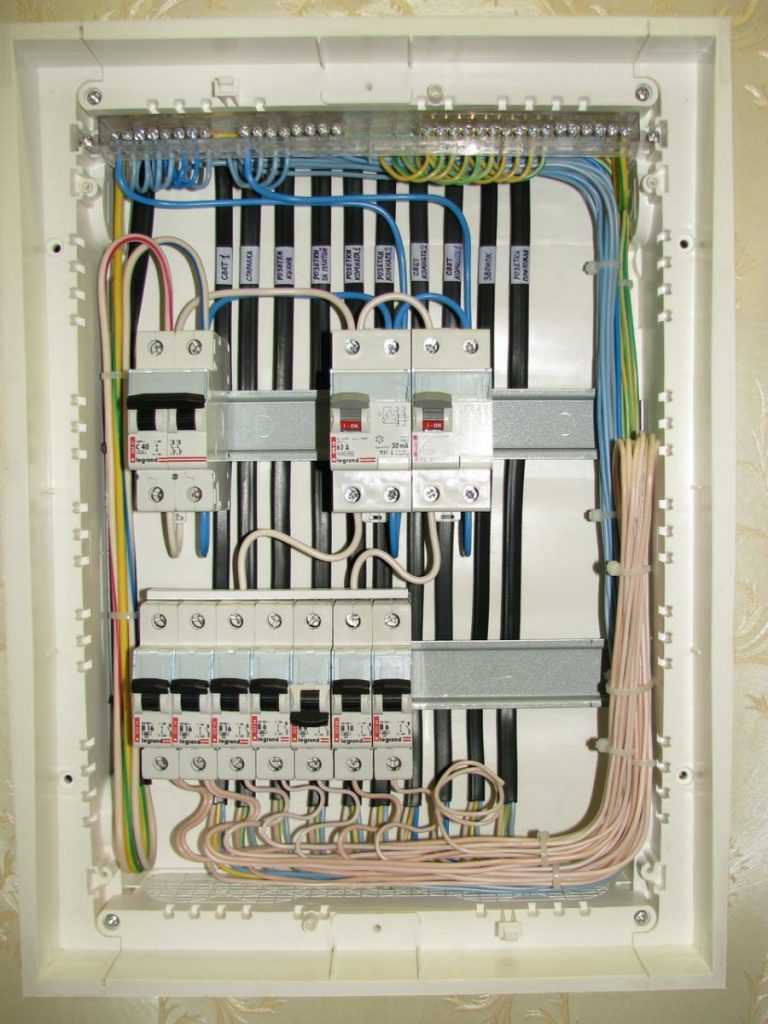

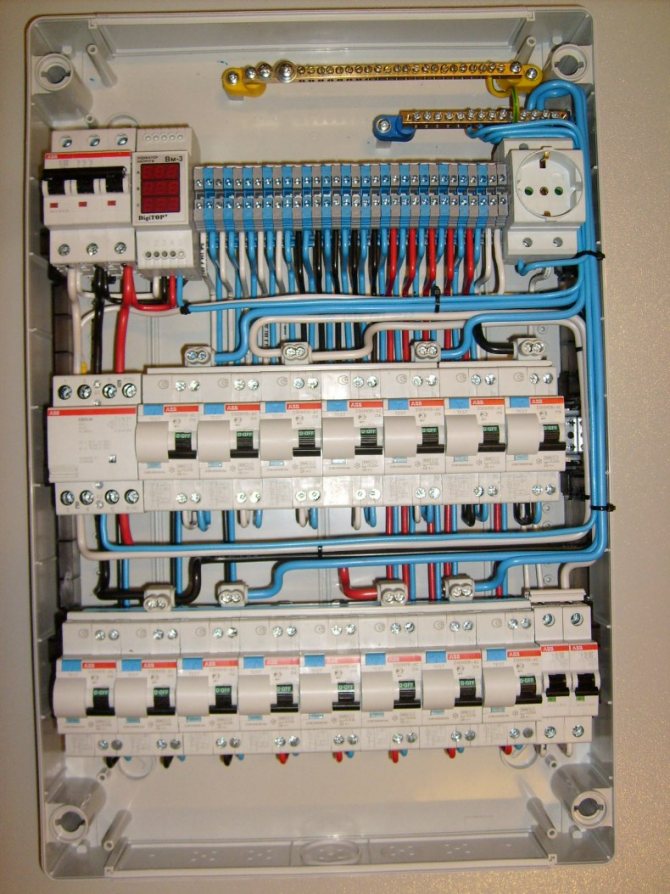

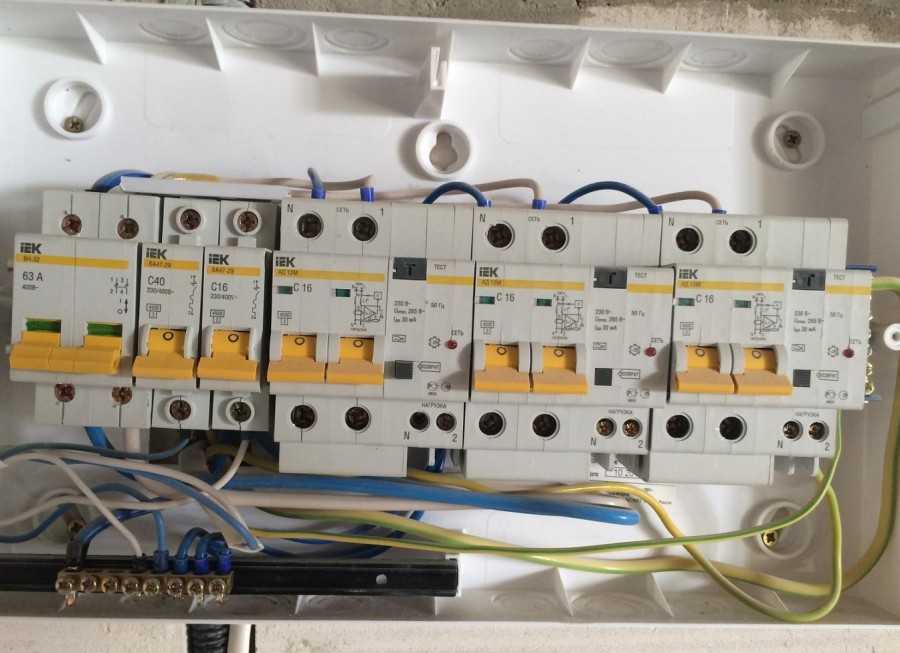

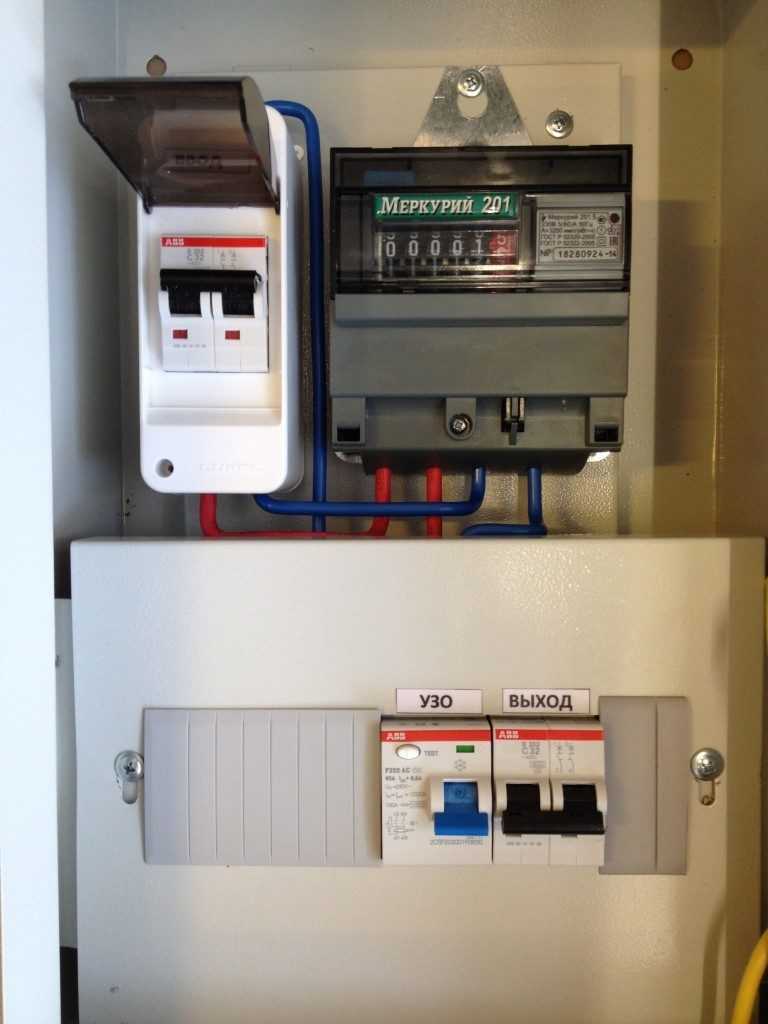

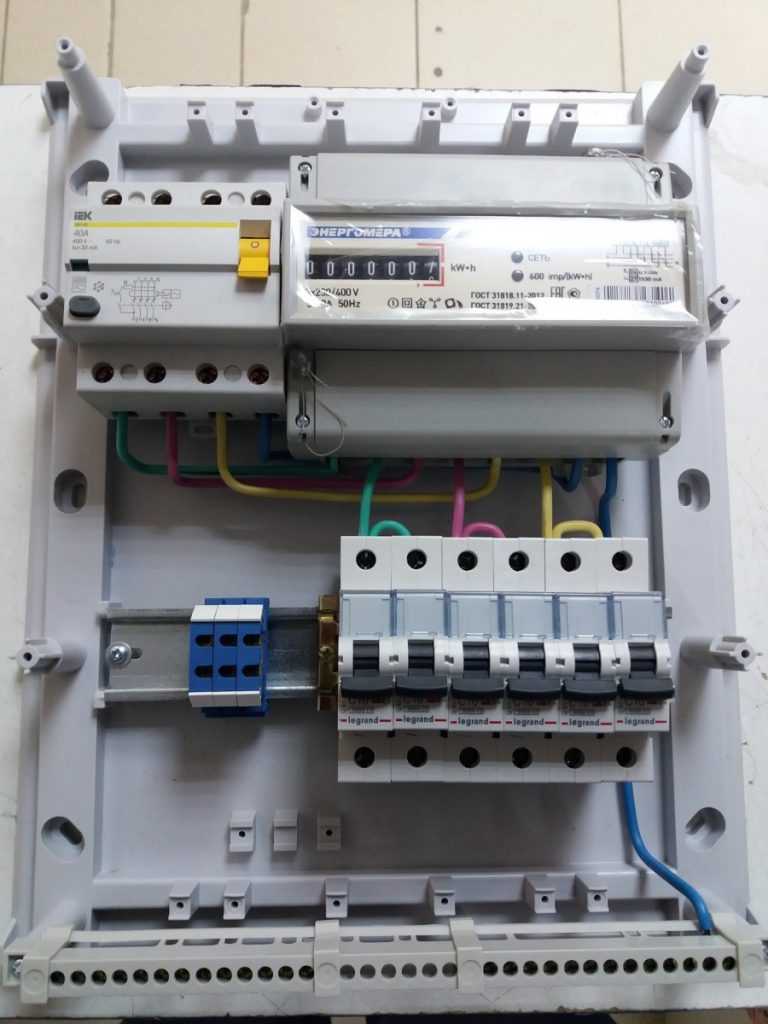

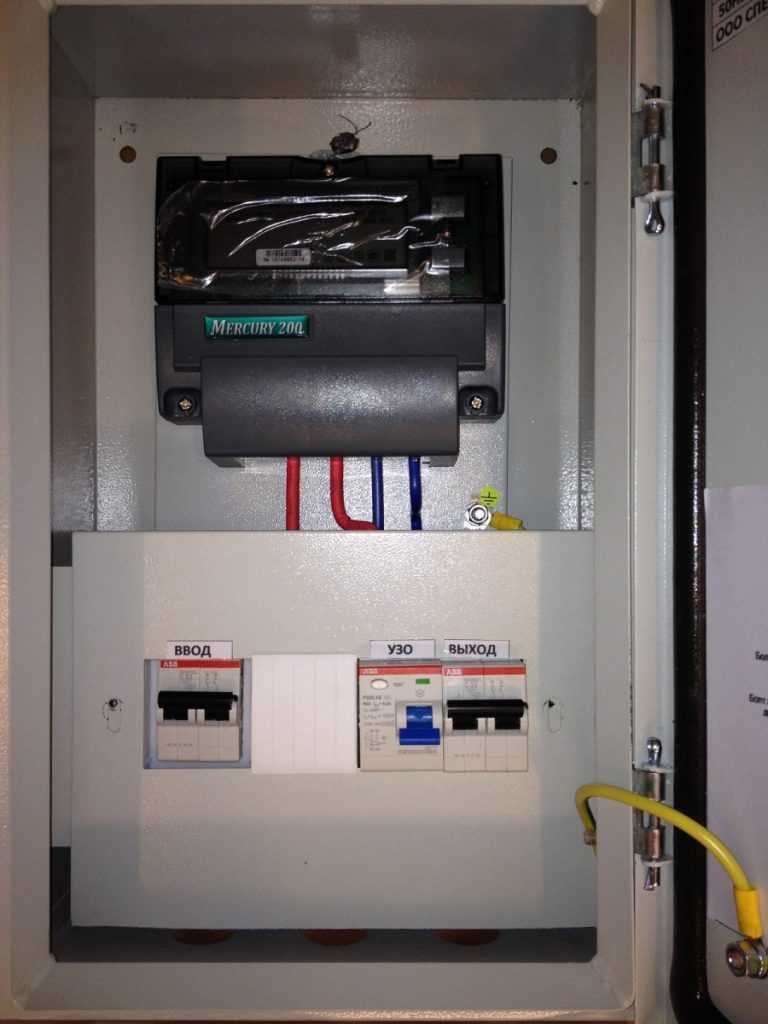

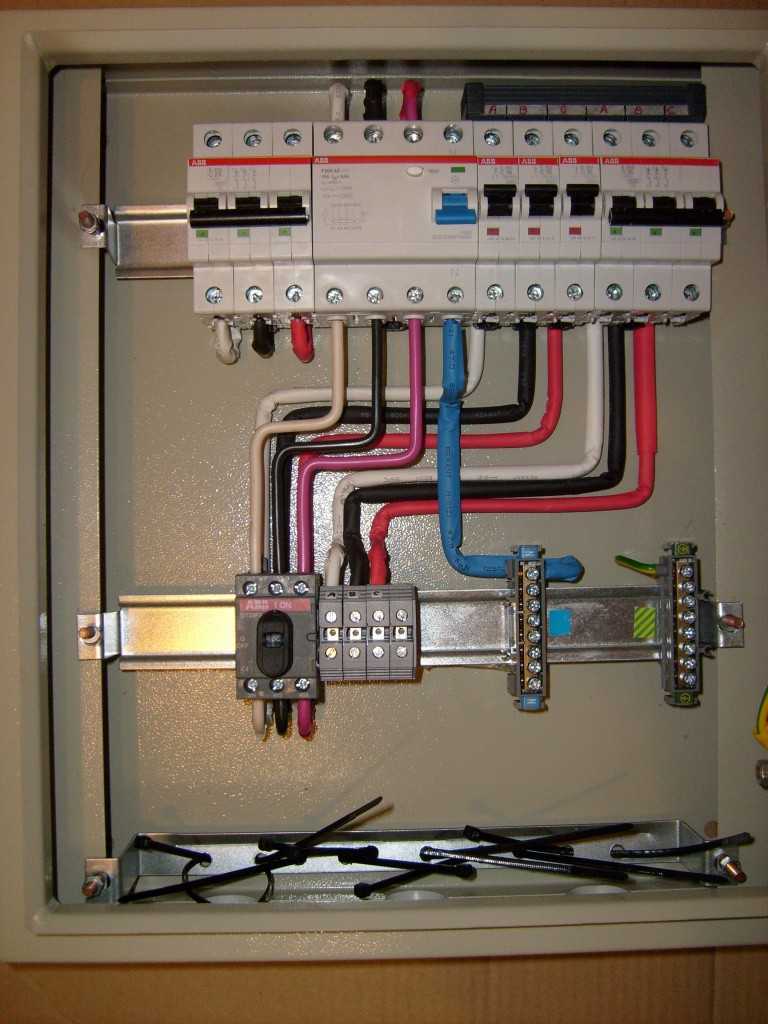

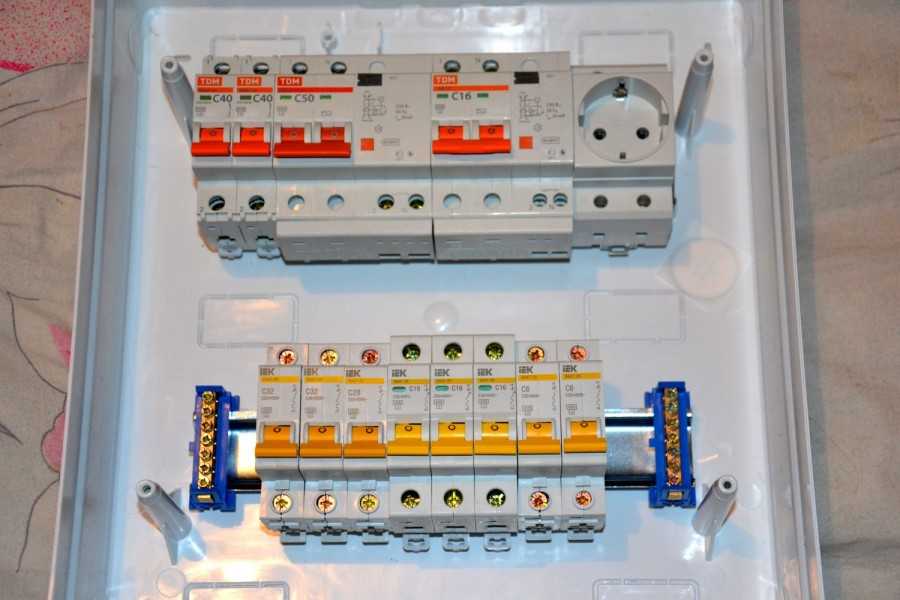

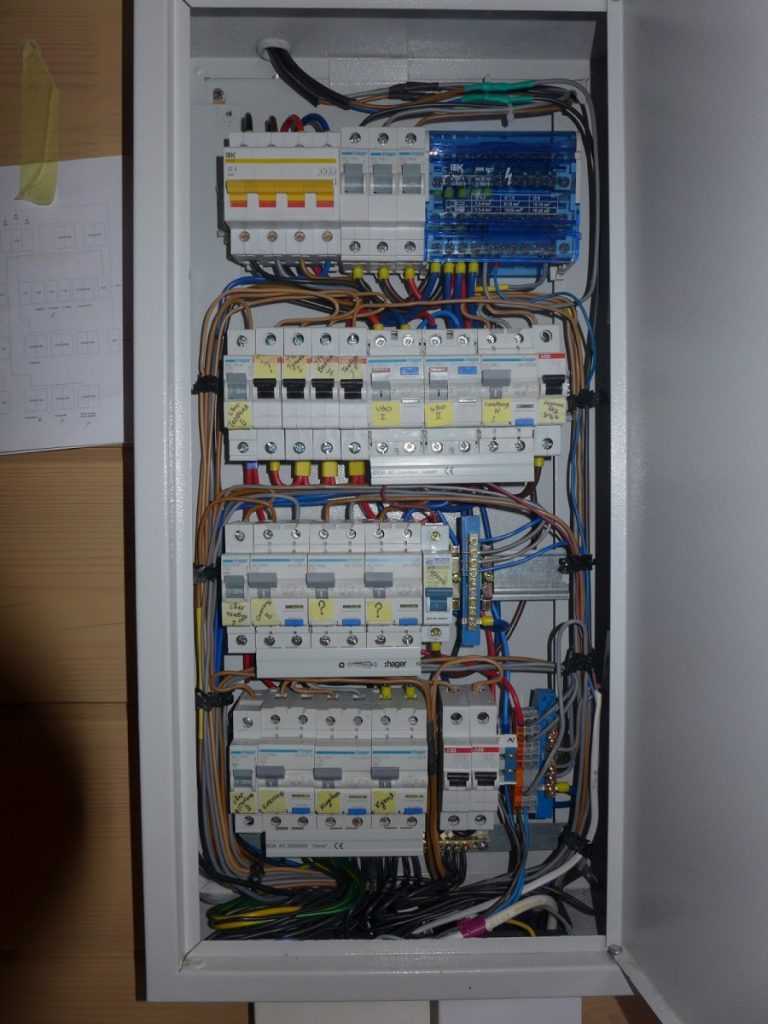

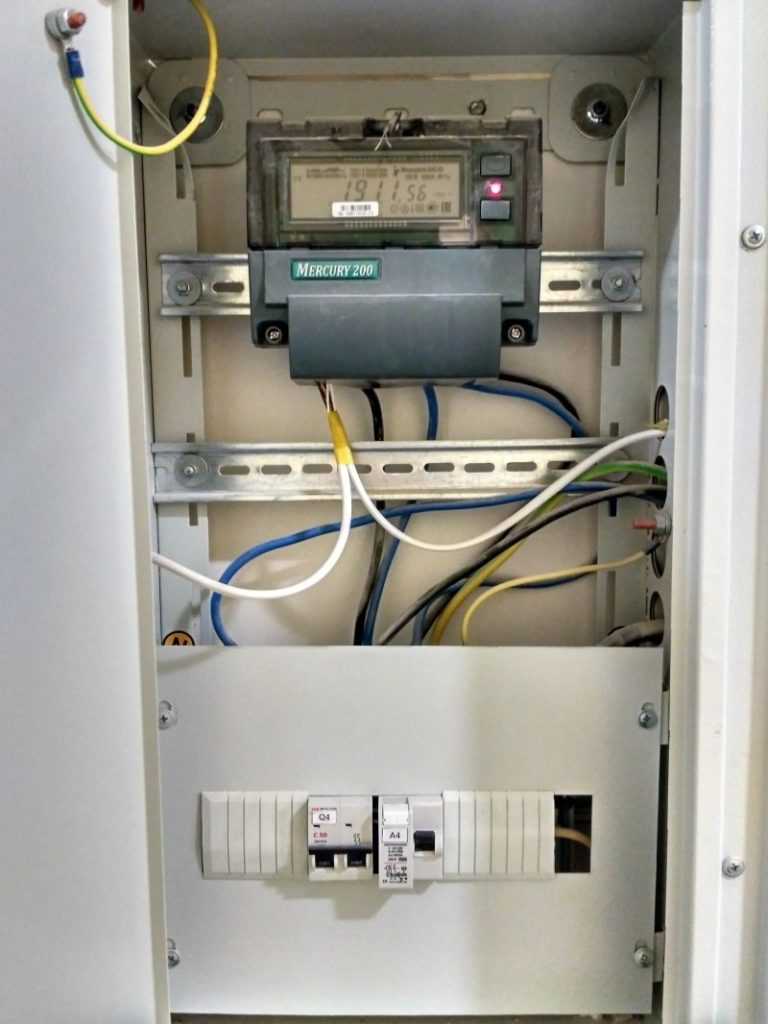

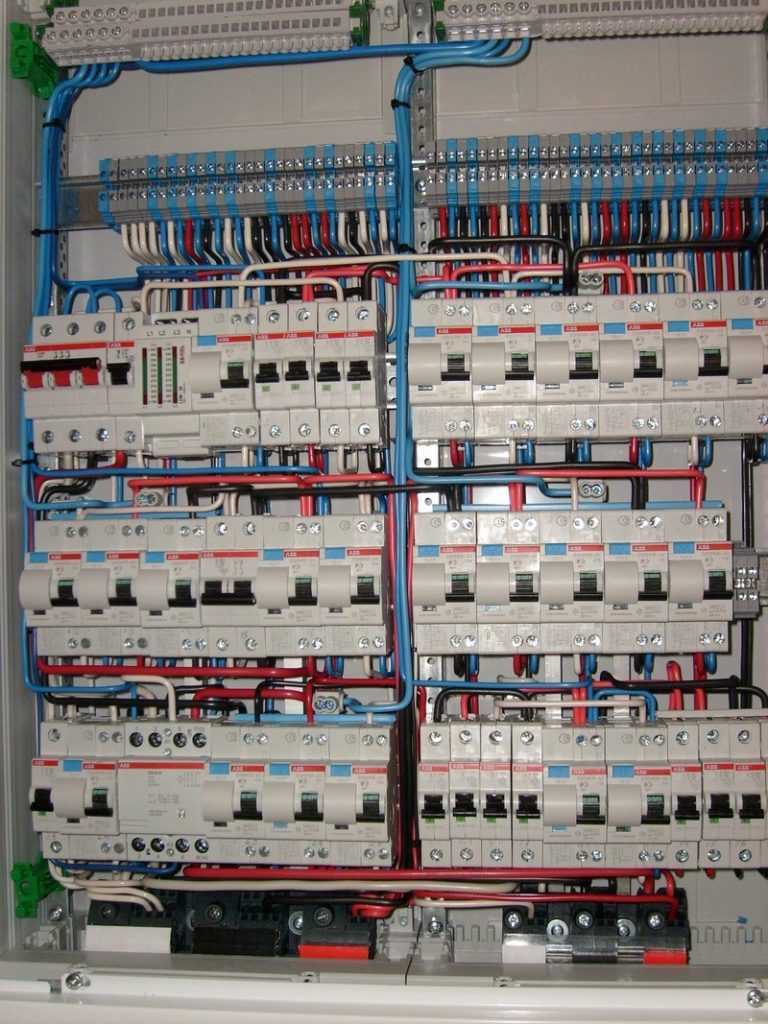

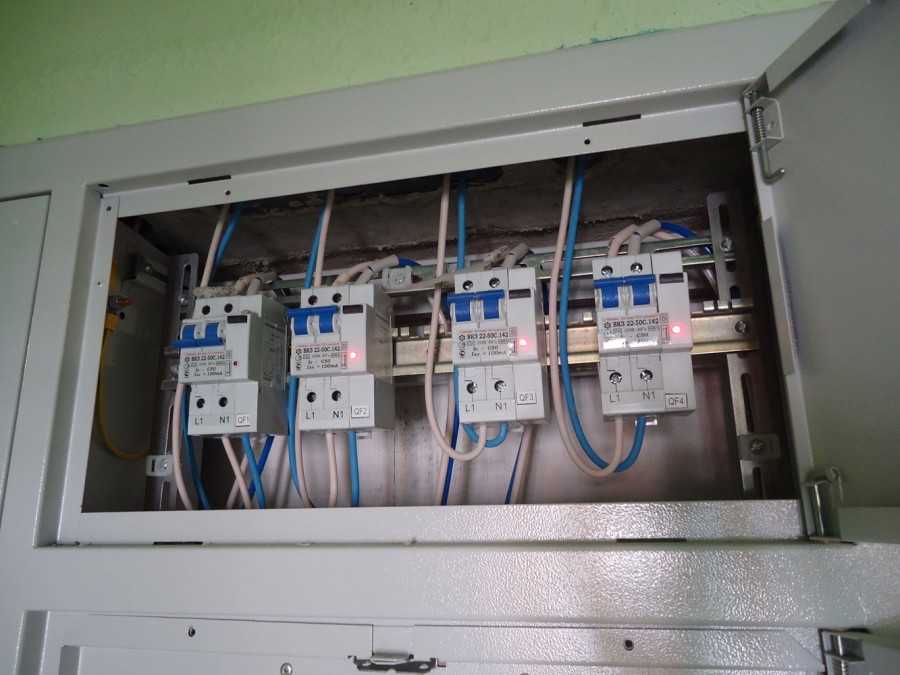

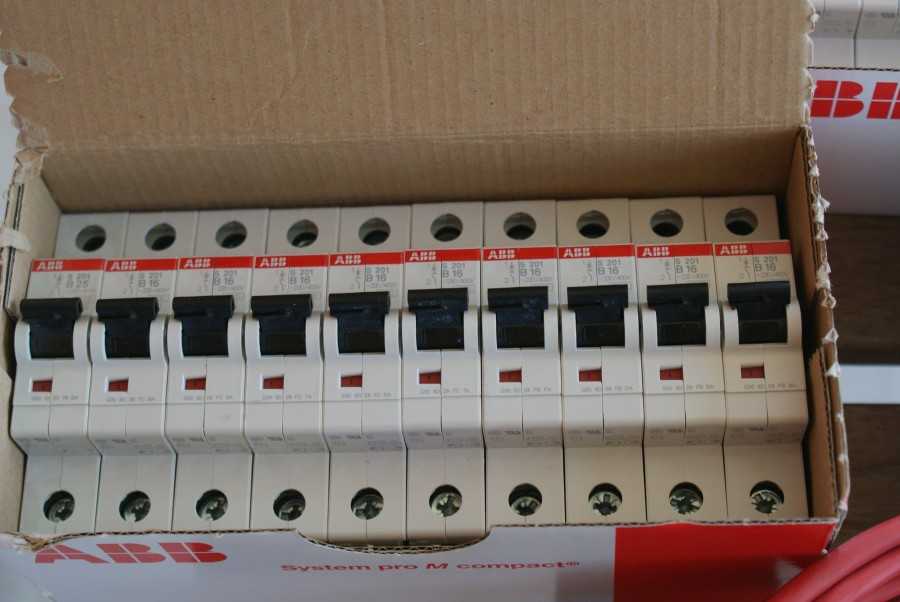

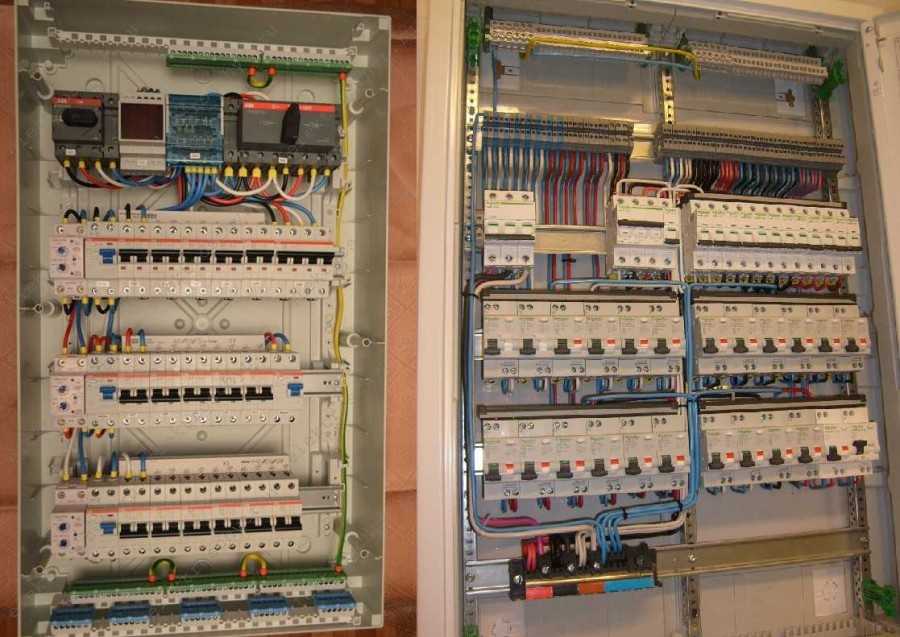

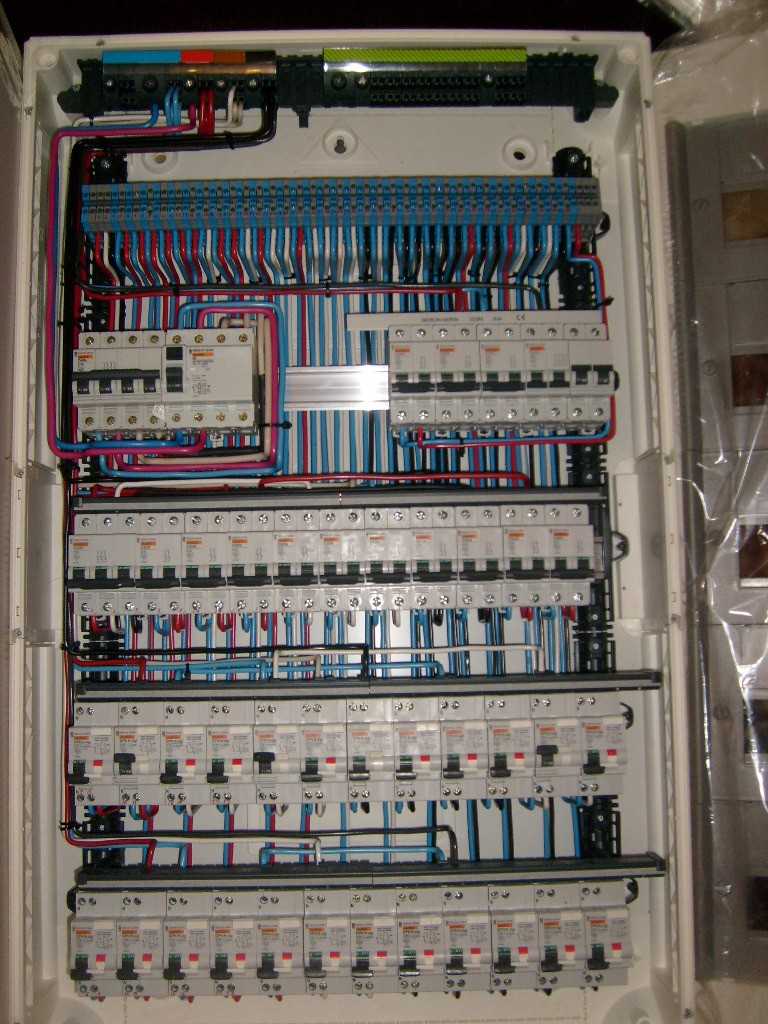

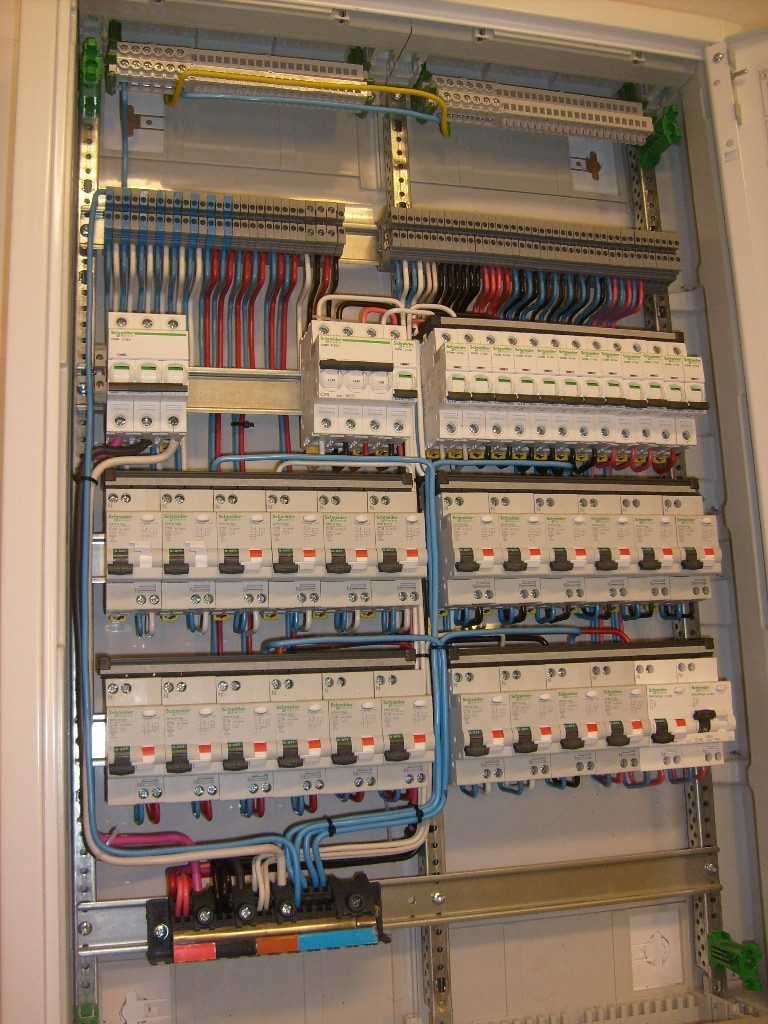

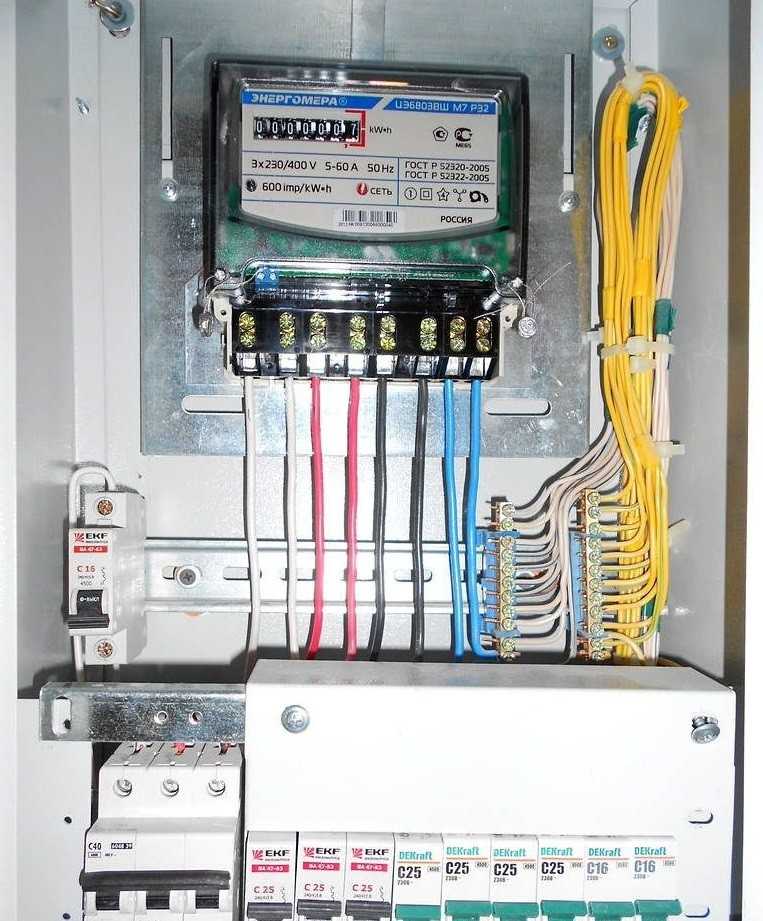

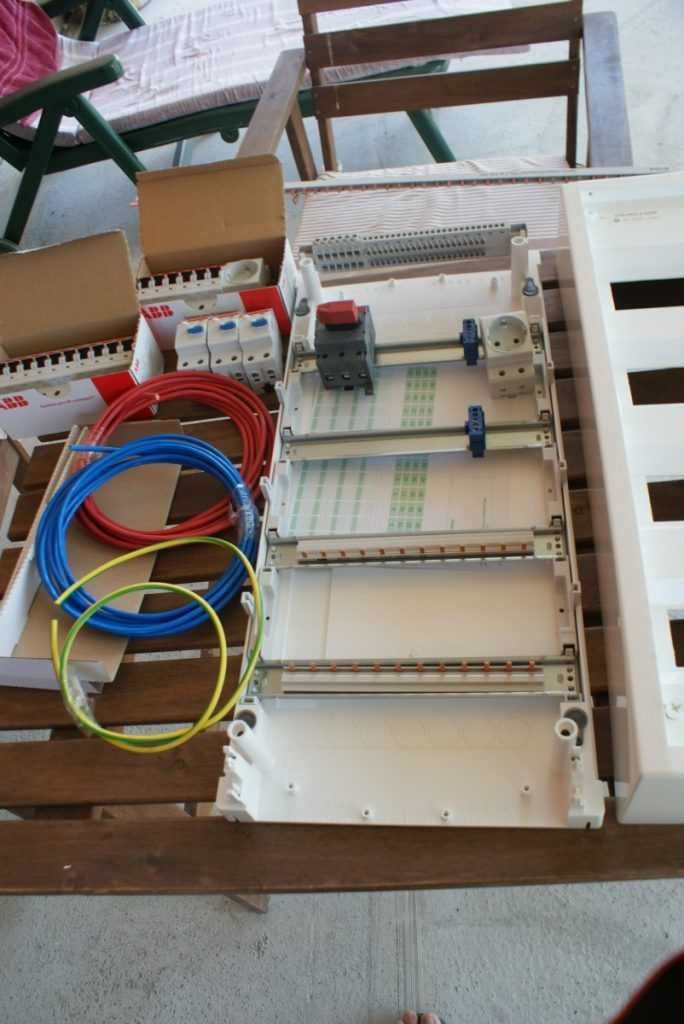

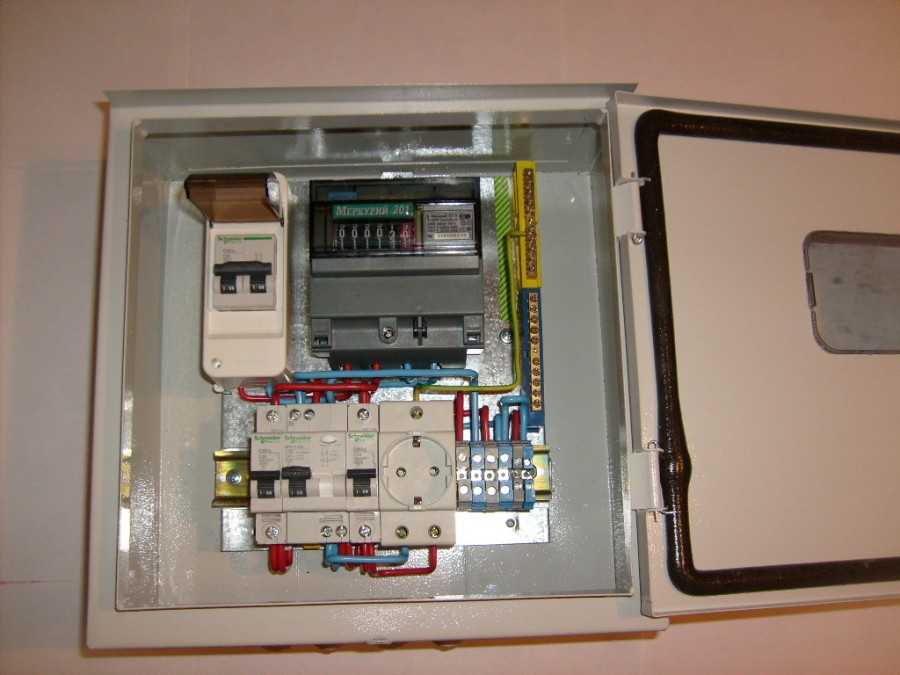

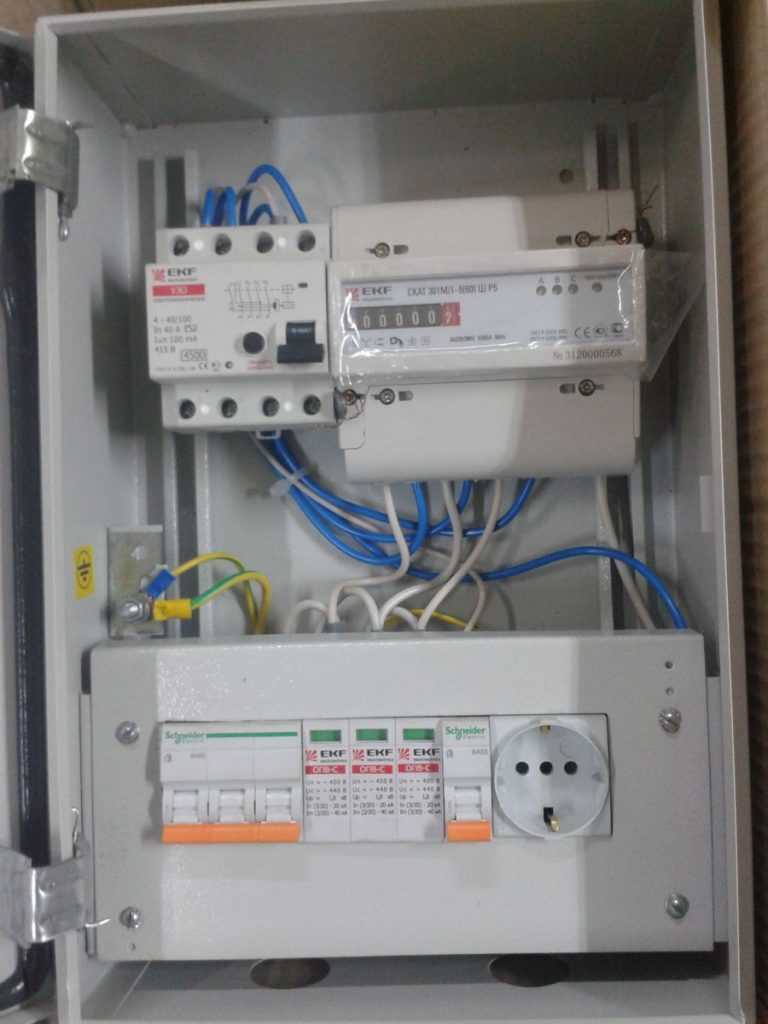

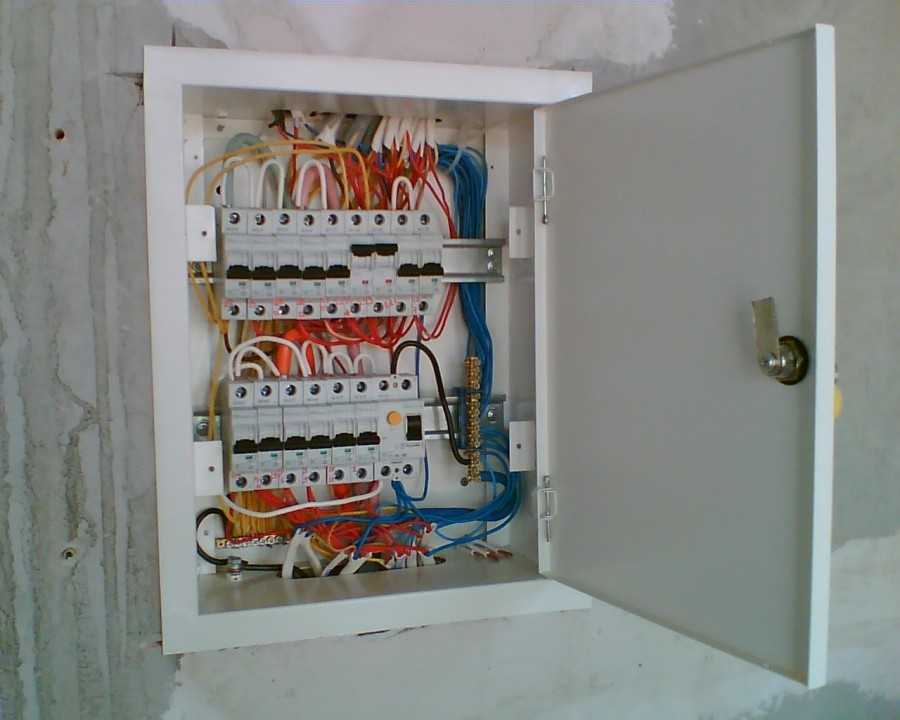

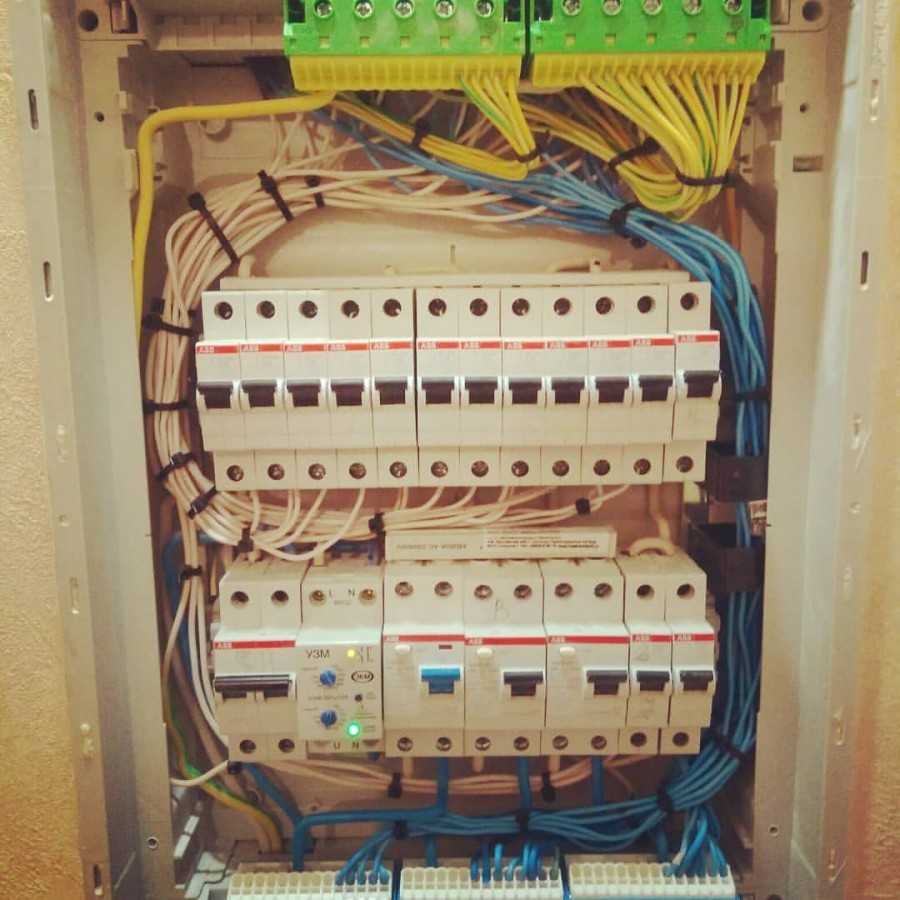

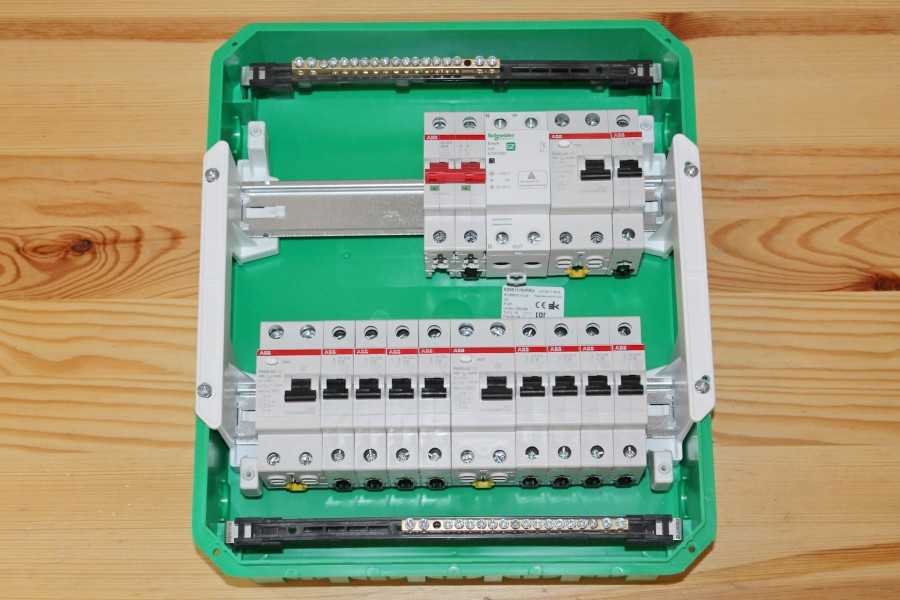

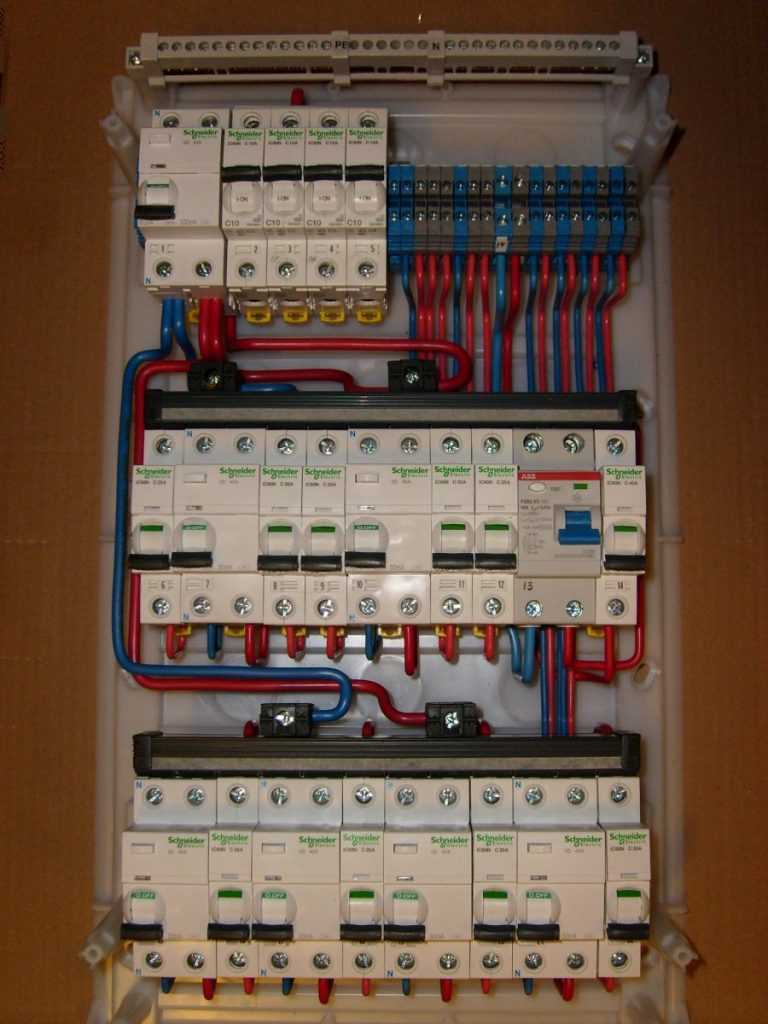

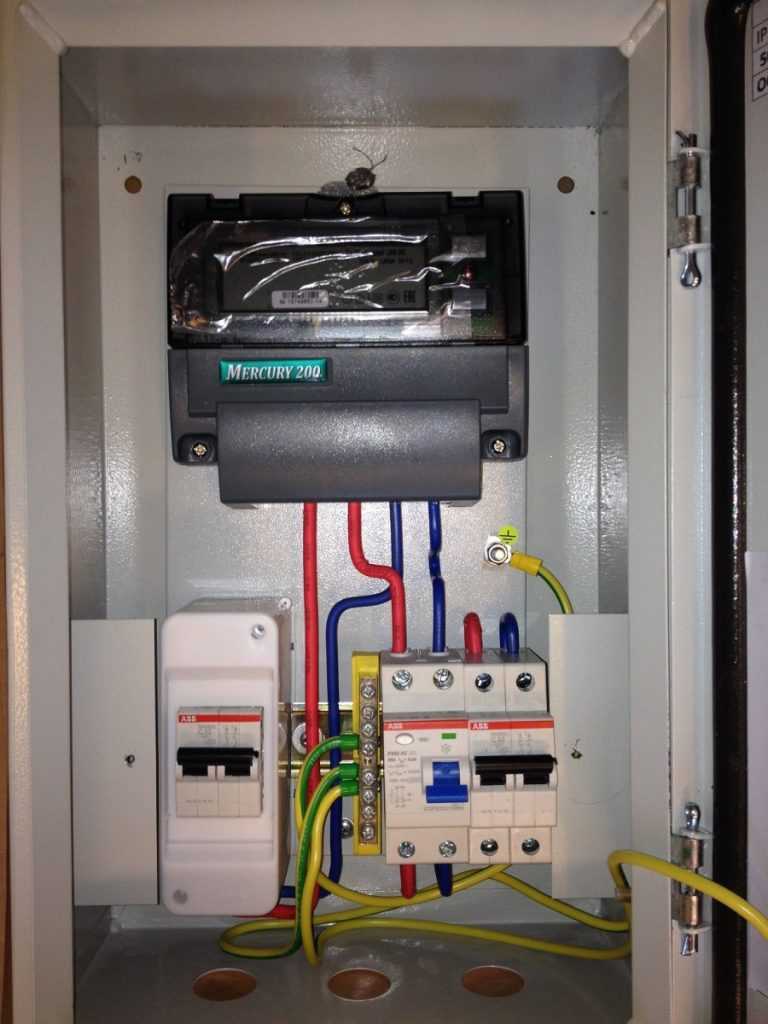

Фото советы по сборке щитка

1+

Читайте здесь! Сечение провода: определение по маркировке и диаметру кабеля. 110 фото и расчет оптимального варианта

Подводя итоги

Основные технические моменты, которые следует запомнить из данной статьи:

  • Питающий провод подключается к неподвижному контакту автоматического выключателя. Практически на каждом автомате такой контакт расположен сверху.
  • Через однополюсный автомат проходит только фаза, через двухполюсный — фаза и ноль, через трёхфазный — 3 рабочих фазы. В последнем случае также необходимо воспользоваться фазоуказателем, чтобы определить правильное чередование фаз.
  • Через УЗО и дифференциальный автомат должны проходить фаза и ноль.
  • Для подключения проводов к автоматическому выключателю следует пользоваться специальными обжимными наконечниками и пресс-клещами. Особенно при монтаже многопроволочного кабеля.
  • Перед подключением кабеля необходимо очистить жилу от изоляции достаточной длины. Иначе изоляция станет первой причиной плохого контакта.

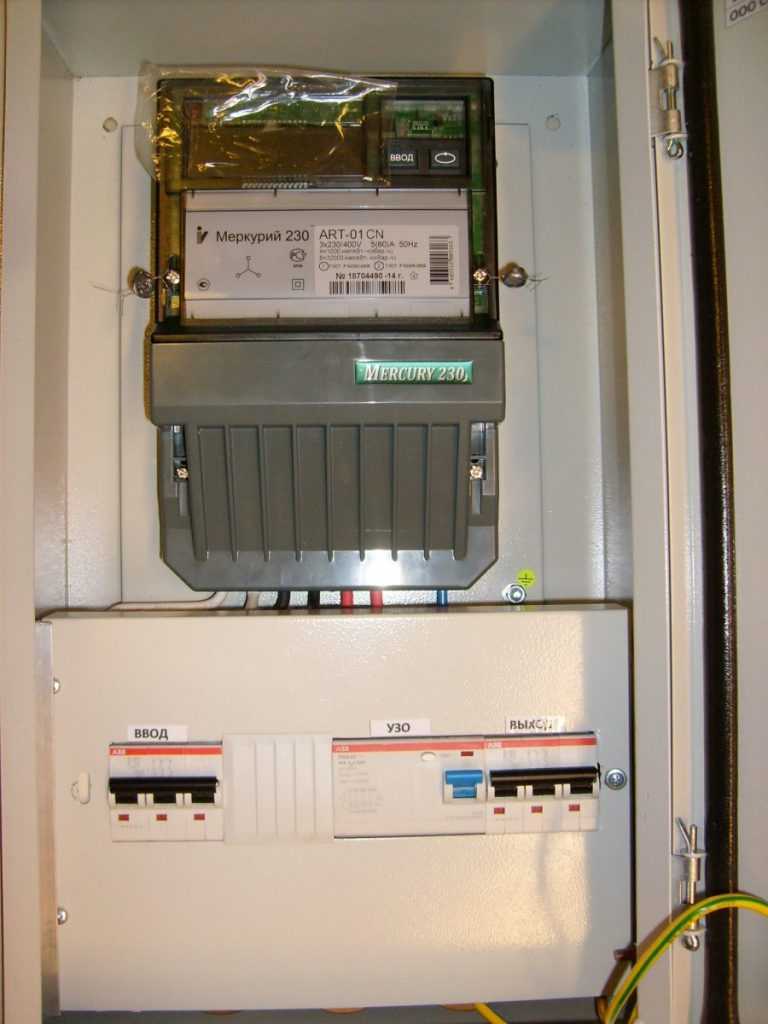

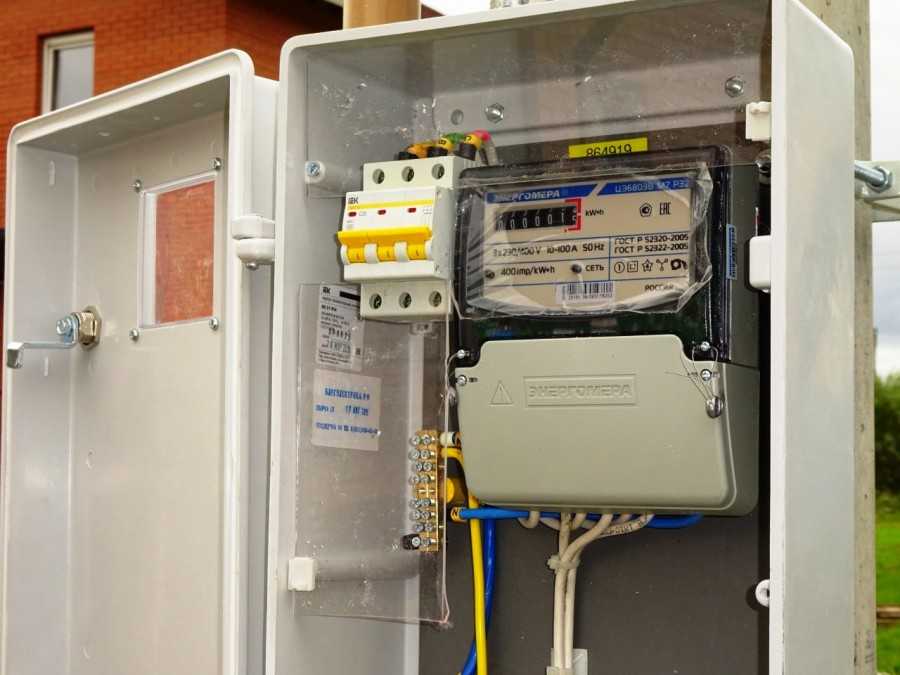

  • Основной автоматический выключатель монтируется до электросчётчика для того, чтобы обеспечить возможность быстрой замены прибора учёта электроэнергии в случае его выхода из строя.

Перед любым электромонтажом следует сверится с нормативной или технической документацией. Только тогда все работы с электрическими приборами и расходными материалами будут считаться правильными, а самое главное — законными.
