Технология прокладки кабеля в траншее

Подготовительные работы

Инструменты для рытья подбирают в зависимости от рельефа местности. Если площадь достаточно ровная, то применяют экскаваторы, при этом труднодоступные участки копаются вручную. Перед началом работ нужно изучить местность на наличие опасных зон с блуждающими токами избыточных величин. При наличии таковых, следует изменить маршрут линии, либо, при невозможности обхода опасного участка, принять меры предосторожности:

  • использовать более устойчивые к воздействию ржавчины электропровода;
  • защитить кабели от воздействия электро-коррозии.

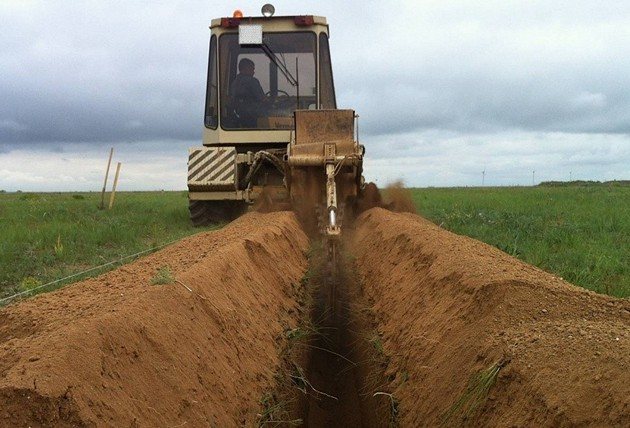

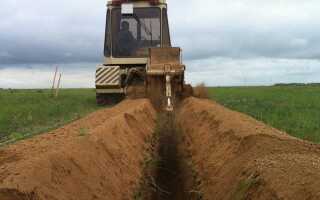

Копка траншеи

Рекомендации к выполнению подготовительных земельных работ:

  • при рытье землю нужно отбрасывать на одну сторону траншеи, чтобы она не мешала при дальнейших работах
  • кривые и изогнутые участки роются под небольшим углом (предельный радиус изгиба указан в документации проводов), чтобы кабель гнулся без ущерба для изоляции;
  • при подземной прокладке рекомендуется использовать бронированный кабель с защитой от коррозии и повышенной устойчивостью к механическому воздействию.

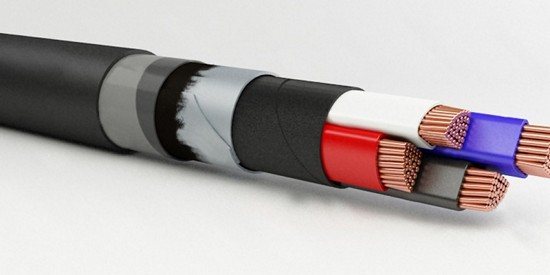

Бронированный кабель
Бронированный кабель
На местности, где рельеф не позволяет использовать технику, не рекомендуется использовать этот способ прокладки электрического кабеля в грунт. Если участок небольшой, то копают вручную.

Глубина траншеи

Глубина закладки не должна быть ниже:

  • для электропроводов мощностью до 20000 Вт — 70 сантиметров;
  • 35000 Вт — 100 сантиметров;
  • на оживленных площадях и пересечениях трасс — не менее 100 см, вне зависимости от мощности проводки.

Ширина траншеи определяется в зависимости от типа траншеи, а также от вида и количества проводов, опускаемых на дно. В стесненных условиях параметры могут быть скорректированы.

Типы траншей для прокладки кабеля

Существует пятнадцать типов траншей. Они отличаются друг от друга шириной. Также следует учитывать особенности почвы, для формирования подходящего скоса и подбора высоты. Тип траншеи определяет объемы земляных работ и количество материалов, требуемых для выполнения задачи.

Классификация траншей

Тип T-1 T-2 T-3 T-4 T-5 T-6 T-7 T-8 T-9
Ширина, mm 200 300 400 500 600 700 800 900 1000

Для кабелей напряжением 35 kB

Тип Т-10 Т-11 T-12 T-13 T-14 T-15
Ширина, mm 500 600 700 800 900 1000

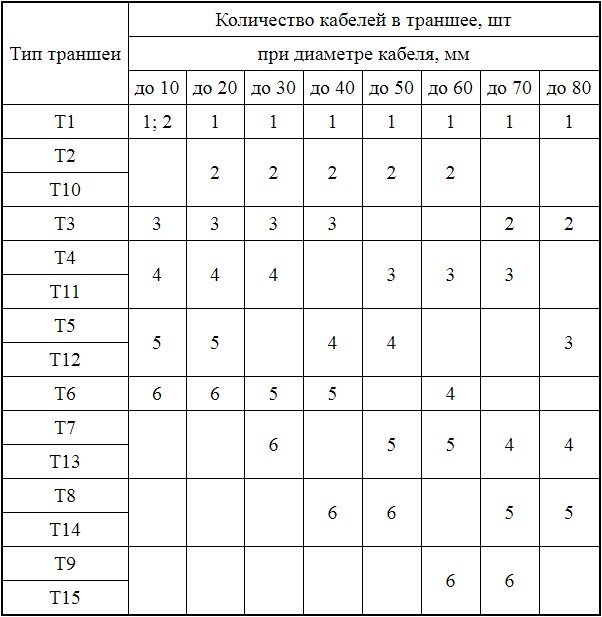

Тип подбирается в зависимости от количества и диаметра кабелей, как показано в таблице ниже.

Таблица

Создание подушки из песка или земли

Перед укладкой засыпьте дно десяти сантиметровым слоем песка или земли, без примесей камней и других инородных предметов, способных повредить изоляцию. Аналогичный слой накладывается поверх кабеля после прокладки.

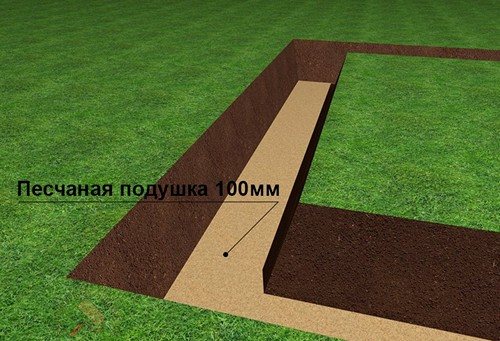

Песчаная подушка

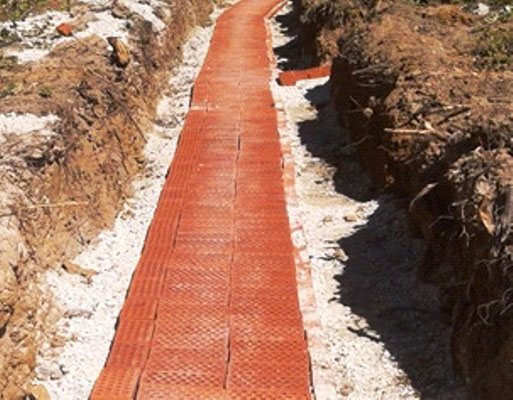

Защита проводки

Если мощность превышает 1000 Вт, то следует положить поверх подушки из песка дополнительный защитный слой из красного кирпича (он лучше сохраняется в земле). Вместо кирпича можно использовать бетонные плиты.

Защита проводки

Если глубина усадки кабеля превышает 100 см, а мощность не более 10000 Вт, то использовать защитный слой не обязательно.

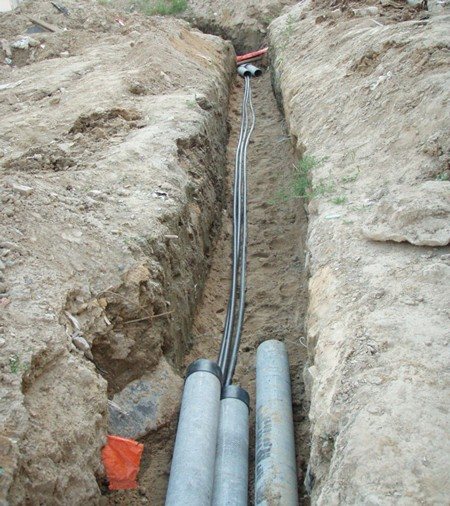

Защита проводки 2

В соответствии с нормами СНиП, не следует укладывать более 6 кабелей в одну траншею.

При прокладке силовых кабелей нужно располагать их в траншее на расстоянии не менее 10 сантиметров друг от друга. Контрольные провода менее требовательны в этом плане, их можно укладывать рядом, так как они не нуждаются в дополнительном охлаждении. Можно поместить контрольные и силовые провода в одну траншею, но в отдельные связки, расстояние между которыми должно быть 10 и более сантиметров.

Соблюдайте требования безопасности! Если ситуация вынуждает провести две пересекающиеся линии, то провода должны быть отделены друг от друга слоем грунта на расстоянии не менее 50 сантиметров. При этом всегда следует располагать провода связи над силовыми.

Раскатка кабеля

Место раскатки определяется заранее и обычно прописывается в плане потому, что от правильного его определения зависит удобство и скорость выполнения электромонтажных работ. Также нужно заранее определиться с местами установки соединительных муфт, там не должно быть крутых участков с наклонами, трасс и дорог.

Инструменты, необходимые материала, а также земля и песок (если таковые отсутствуют в месте укладки), должны быть подготовлены и вынесены на рабочий участок заранее.

После подготовки рабочей площадки нужно снять обшивку с кабеля, произвести осмотр барабана на наличие трещин и повреждений. Если барабан цел, то его ставят на домкраты и транспортеры.

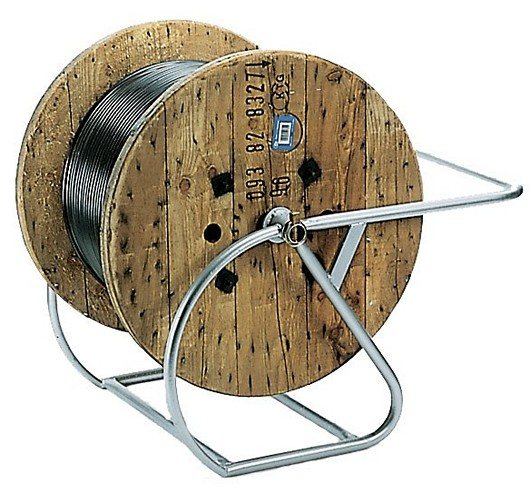

Кабель

Правила установки барабана:

  • провод должен скручиваться с верхней части барабана;
  • барабан должен быть установлен таким образом, чтобы он вращался против стрелки-указателя, нарисованной на его торцевой части;
  • барабан должен быть надежно зафиксирован.

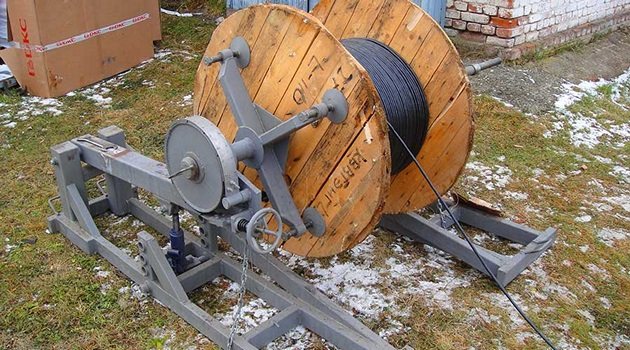

Раскатка кабеля

Рекомендуется укладывать кабель по мере раскатки. Также допустима раскатка лебедкой или с помощью авто-техники на небольшой скорости (полтора километра в час). Если нужно уложить проводку в защитную трубу, то применяют специальный тяговый трос. Трос пропускается сквозь трубу и к нему крепится кабель. Затем с помощью технических средств (лебедка, авто, механизмы вращения барабана) трос протягивается через трубу вместе с проводкой.

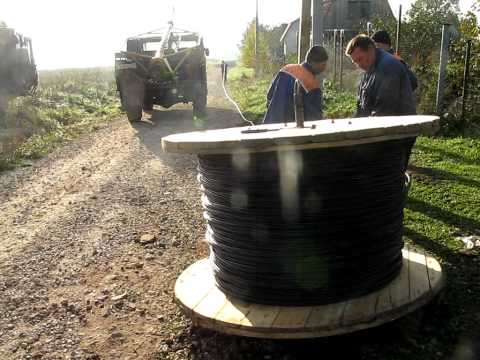

Раскатка кабеля 2

Также используют ручной метод укладки. В таком случае электропровод раскатывают рабочие и разносят вдоль рва, положив на плечо. Этот способ применим на небольших объектах, при небольшом диаметре и массе электропровода.

Укладка кабеля

Правила укладки кабеля:

  • Нужно класть электропровод с запасом, обычно это делают «змейкой», в таком случае можно гарантировать отсутствие повреждений вследствие движения и изменения формы почвы.
  • Если кабель не цельный, то концы соединяемых проводов берутся с запасом, не менее 1 метра с обеих сторон. Также в этих местах увеличивают ширину траншеи на 30–50 % для удобного размещения запасной петли и обеспечения доступа к муфтам.
  • Концы электропровода, которые будут вводиться в помещение, берутся с запасом не менее 1 метра.
  • Нельзя превышать предельный изгиб на поворотах, радиус кривой изгиба (R) по отношению к внешнему диаметру электропровода не должен превышать коэффициент в 25 (для кабелей мощностью до 10 000 Вт с алюминиевым защитным слоем). Для проводов в свинцовой обертке коэффициент равен 15, а для бронированных кабелей до 1000Вт — 10; максимальный изгиб показан на рисунке ниже.

В процессе протяжки рекомендуется контролировать усилия тяги. Дозволенные усилия определяются в зависимости от типа и марки электропровода и измеряются с помощью динамометра.

Важно: Не рекомендуется прокладка кабелей при отрицательных температурах. При температуре ниже нуля без предварительного подогрева можно использовать только провода с пластиковой изоляцией.

После укладки линии и создания песочной подушки нужно положить сигнальную ленту на высоте не менее 40 сантиметров от дна. По стандарту толщина ленты должна составлять от 0.5 до 1 миллиметра, а ширина — как минимум 15 сантиметров. Лента обезопасит проводку от непредвиденных посторонних вторжений.

Не рекомендуется: Укладывать взаиморезервирующие кабели в одной траншее. За исключением случаев, когда работы проводятся в стесненных условиях и иной способ не доступен. В таком случае прокладку следует выполнять согласно пункту 2.3.86 ПУЭ. При этом должна быть обеспечена дополнительная защита электропроводов от короткого замыкания.

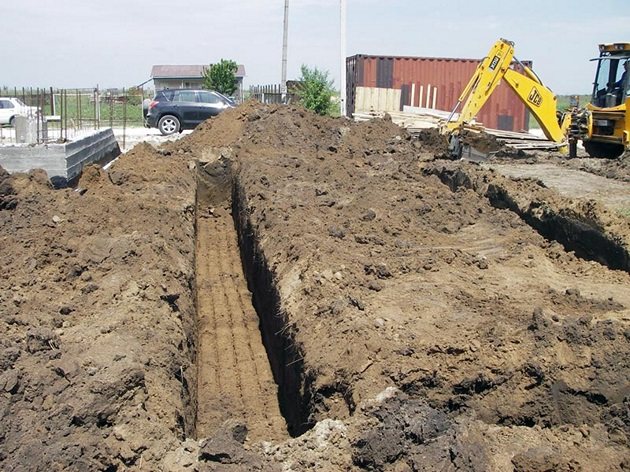

Засыпка

Как правило, траншею засыпают выкопанным из нее грунтом. При этом нужно следить, чтобы земля была достаточно чистая, без большого количества камней, железа, стекла и других примесей.

В городских условиях, особенно на оживленных улицах и трассах вероятность просадки грунта значительно выше. В таких случаях для засыпки следует использовать песок.

Засыпка производится поэтапно, небольшими слоями. Каждый слой, толщина которого не должна превышать 20-ти сантиметров, увлажняют и тщательно утрамбовывают. Если в процессе использовались деревянные распорки, опоры и другие приспособления, то следует их вынуть перед засыпкой.

Засыпка

Верхнюю часть траншеи лучше всего закапывать с использованием тяжелой техники. Также после засыпки с помощью бульдозера следует выровнять площадку и убрать производственный мусор.

После засыпки делают финальную утрамбовку с помощью специальной техники — катков и приводных трамбовок.

Скоба для крепления кабеля CMI 7-11 мм белая 50 шт

Набор пластиковых скоб для крепления кабеля диаметром от 7 мм до 11 мм к стене. Используются для поверхностного монтажа и простой фиксации кабелей на дереве или кирпичной кладке. В комплекте предусмотрены скоба и вставленный гвоздь 30×1,9 мм.

Тип: Скоба
Тип зажима: Разъемный
Минимальное сечение провода: 38,5 кв.мм
Максимальное сечение провода: 95 кв.мм
Материал: Пластик
Форма: Круг
Количество в упаковке: 50 шт
Комплектация: Скоба и вставленный гвоздь 30×1,9 мм — 50 шт
Размеры и вес (брутто)
Вес: 80 г
Высота: 16,5 см
Ширина: 16,5 см
Глубина: 16,5 см
Дополнительная информация
Страна производства: КНР

Доставка онлайн-заказов

Товары, заказанные в интернет-магазине ОБИ, доставляются по Брянску и Брянской области в пределах 50 км от черты города. Стоимость доставки автоматически рассчитывается при оформлении онлайн-заказа, исходя из веса товара и зоны доставки.

Минимальная сумма заказа для бесплатной доставки:

Доставим Ваш заказ бесплатно, если адрес доставки располагается в первой зоне доставки онлайн-заказов, а также:

  • >3 000,00 ₽ — для заказов весом до 5,0 кг
  • >6 000,00 ₽ — для заказов весом до 30,0 кг

Курьерская служба доставляет малогабаритные заказы (весом до 30 кг) до дверей покупателя, крупногабаритные — до подъезда (калитки, ворот) дома. Доставка включает бесплатную выгрузку товаров из машины и их перенос в пределах 10 м.

Проводка под землей на даче

В случае, если провода идут внутрь построек, то вам потребуется траншея глубиной около 75 сантиметров. Для внешнего освещения глубину можно уменьшить на 20–25 сантиметров. В месте прокладки не должно быть предметов, способных нарушить изоляцию проводов. На дне нужно сделать специальную «подушку» из песка, глубиной в четверть штыка лопаты.

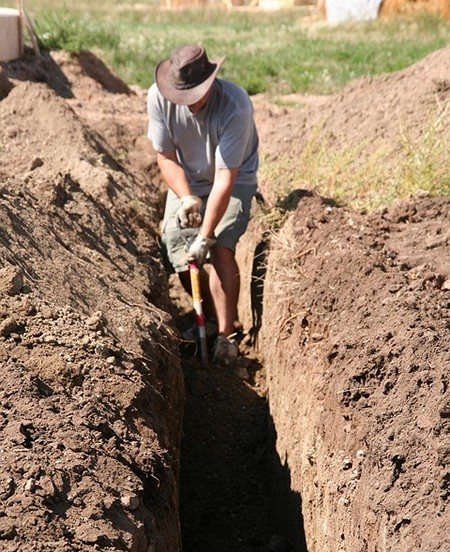

Проводка под землей

На даче лучше всего использовать силовые кабели ВВГ. Так как они не требуют дополнительной защиты от влаги. Толщина сечения не менее 4 миллиметров.

По возможности рекомендуется укладывать провода в полиэтиленовые трубы.

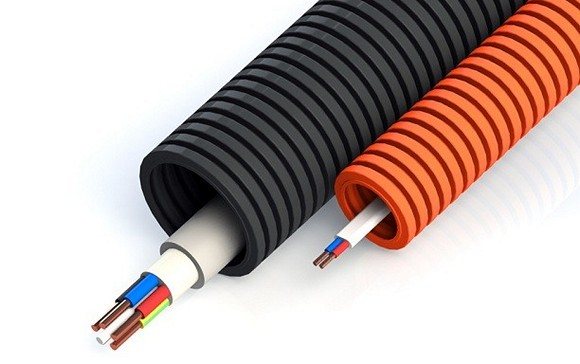

Гофра

Перед началом работ проверьте качество изоляции на предмет трещин и проколов. Если оболочка цела, то можно приступить к укладке. Внутри трубы провода должны лежать свободно, без натяжения.

После того, как укладка кабеля в траншею будет выполнена, засыпьте его песком так, чтобы он полностью скрылся. Далее положите небольшой слой грунта и поместите поверх него сигнальную ленту. Затем можно засыпать яму полностью.

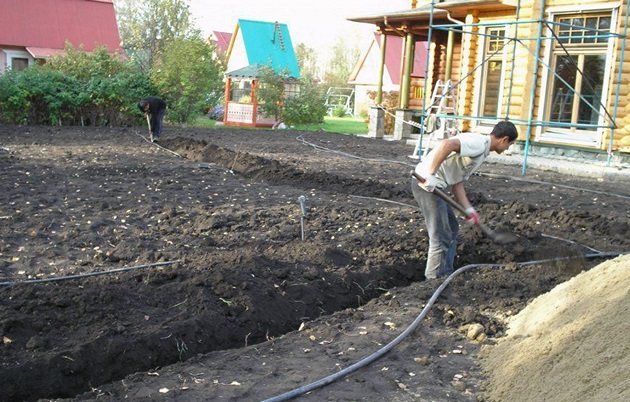

Траншея

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

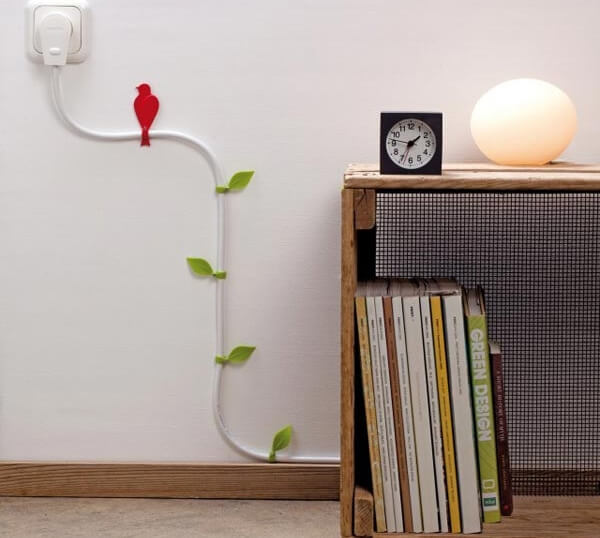

Маскировка электропроводки

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

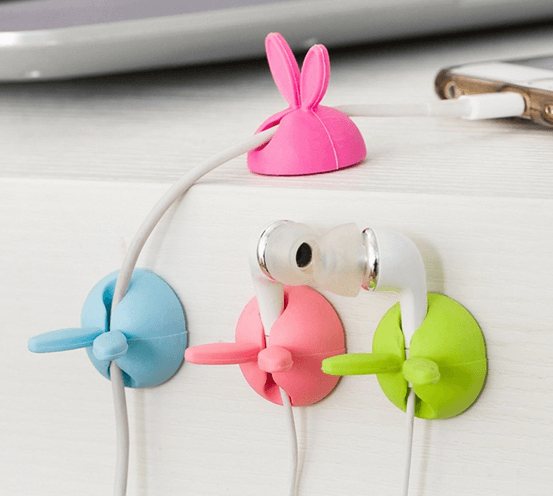

Крепежи на липучке

Обзор данного вида изделий предоставлен на видео:

Соблюдайте ПУЭ

Кабель должен быть уложен в соответствии с Правилами Устройства Электроустановок. В документе описываются основные требования к характеристикам проводов, траншей их устройству и оборудованию. Подробно описываются все важные нюансы укладки кабелей в зависимости от их параметров, условий применения и свойств почвы.

Помимо ПУЭ существует типовой проект А5-92 о прокладке кабелей до 35000 В, который содержит дополнительные требования по укладке линий. Также следует соблюдать нормы и правила СНИП.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Смета

Список работ:

  • получение разрешения на проведение земельных работ;
  • подготовка грунта, выкапывание траншеи;
  • подготовка и закладка кабелей;
  • создание подушки (при необходимости);
  • монтаж муфт (если они используются в работе);
  • подготовка отверстий для кабеля;
  • ввод провода в постройку;

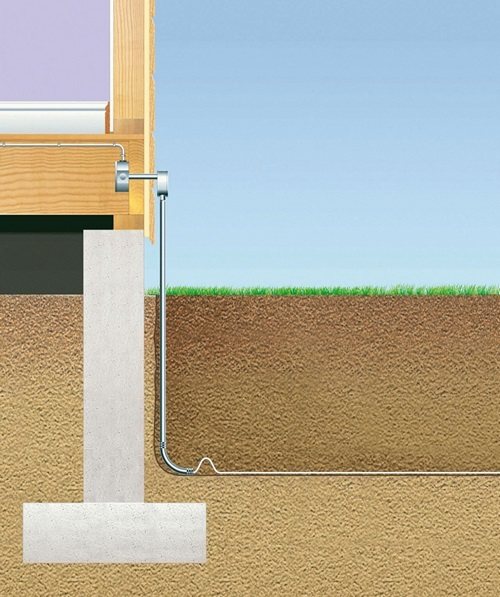

    Смета

  • испытание проводки;
  • создание дополнительных слоев для укрепления и продления срока службы;
  • обратная засыпка земли;
  • финальная трамбовка грунта с использованием тяжелой техники;
  • оплата услуг трассировщиков.

Конкретная стоимость работ всегда индивидуальна и зависит от многих факторов.

Пассивная огнезащита кабелей и кабельных линий тонкослойными огнезащитными покрытиями

Главная / Блог / Пассивная огнезащита кабелей тонкослойными огнезащитными покрытиями

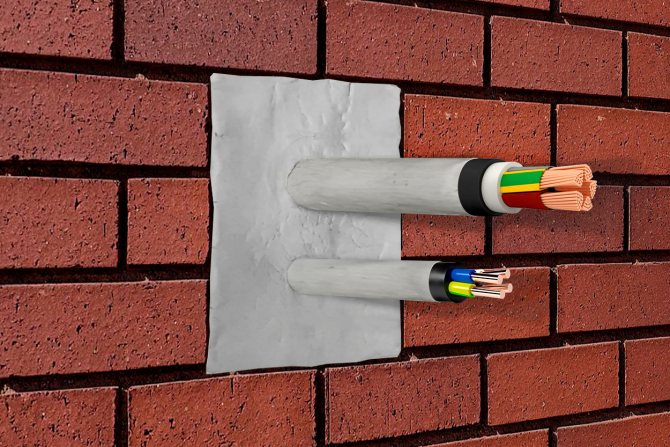

Пассивная огнезащита кабелей тонкослойными огнезащитными покрытиями

Зачем нужна огнезащита кабелей

Огнезащита кабелей и кабельных линий в зданиях и сооружениях нужна для предотвращения распространения огня по кабелям и для обеспечения функционирования кабелей в течение заданного промежутка времени в случае пожара.

Потребность в огнезащитных свойствах кабелей вызвана многими причинами. Поскольку кабельные трассы обычно проходят через всё здание, возможность распространения огня по кабелям может привести к распространению пожара по другим помещениям и этажам здания. При возгорании самого кабеля, из-за короткого замыкания или перегрева, незащищенная кабельная трасса может сама стать источником пожара и распространения огня. При горении изоляции выделяются токсичные вещества, опасные для здоровья и жизни человека, а также при определенных температурах выделяются горючие газы, усиливающие возгорание. Есть и экономическая причина: замена сгоревших кабелей большой длины в случае возгораний требует значительных финансовых затрат, которых можно избежать, если горение будет локализовано и потушено на небольшом участке.

Помимо этого, для кабелей, задействованных в системах жизнеобеспечения, оповещения и эвакуации людей при пожаре и чрезвычайных ситуациях, пожарной сигнализации, противопожарной вентиляции и дымоудаления, пожаротушения, критически важно надежное функционирование этих кабельных линий в условиях нагрева от воздействия огня, в течение заданного промежутка времени, для эвакуации людей из здания.

Поэтому требования по огнезащите кабелей закреплены в строительном законодательстве. Исходя из требований проекта могут использоваться специальные кабели, не распространяющие горение, с изоляцией пониженной горючести (НГ), или обычные кабели, в сочетании с пассивной огнезащитой.

Виды огнезащиты

Системы огнезащиты зданий делятся на активные и пассивные. К активной огнезащите относятся противопожарные инженерные системы, такие как система автоматической пожарной сигнализации (АПС), система оповещения и управления эвакуацией (СОУЭ), автоматические системы пожаротушения (спринклерные, газовые, порошковые) и огнетушители, системы дымоудаления, аварийного освещения, задачей которых является быстрое обнаружение возгорания, запуск процесса тушения огня, оповещение о пожаре, эвакуация людей, удаление дыма.

Пассивная огнезащита включает в себя покрытие защищаемых от огня поверхностей огнезащитными красками и составами, использование конструктивной огнезащиты из кирпичной кладки, минераловатных плит, противопожарных лотков, коробов, муфт, огнестойких проходок, несгораемых подушек из стекловолокна – то есть, изолирующие технические средства, которые начинают действовать непосредственно при воздействии огня или высоких температур. К этой группе относится огнезащита кабелей вспучивающейся огнезащитной краской.

Тонкослойные огнезащитные покрытия для пассивной огнезащиты кабелей

Эффективность защиты от огня при использовании вспучивающейся огнезащитной краски достигается за счет коксования и многократного увеличения в объеме тонкослойного покрытия, которое защищает изоляцию кабеля от высоких температур и возгорания благодаря своей низкой теплопроводности и огнестойкости. Защита обеспечивается на заданное время, которое определяется проектом.

Расчет количества кирпича

Перед монтажом нужно обязательно выяснить, сколько кирпичей надо для печки. Самое простое решение, которое напрашивается в первую очередь – обратиться к специалистам, которые предоставят готовые проекты печей или сделают индивидуальный проект. Такое решение отличается предельным удобством – в проекте будут учтены все нюансы и рассчитано необходимое количество материалов, поэтому заниматься этим вопросом лично не придется.

Самостоятельное проектирование и монтаж печки имеют ряд нюансов, которые нужно учесть:

  • Точность расчетов;
  • Расположение печки;
  • Правила пожарной безопасности;
  • Выбор дымохода;
  • Расчет конструкции и габаритов фундамента;
  • Кирпичная кладка.

Если эти работы кажутся слишком сложными, всю работу лучше переложить на плечи профессиональных строителей. Впрочем, при наличии уверенности в собственных силах и навыках можно все же попытаться – соблюдение технологии и правил монтажа позволит сделать конструкцию качественно и правильно.

Простой и быстрый расчет кирпичей для кладки внутренних и несущих стен

Чтобы строительный процесс не прерывался из-за того, что не хватает кирпича или раствора для кладки, нужно заранее все просчитать и завезти на площадку за один раз. В то же время не хочется закупить лишнего, ведь излишки приводят к большим переплатам. Чтобы определить количество кирпича с минимальными отклонениями, следует воспользоваться специальным онлайн-калькулятором.

В основу программы заложены уже рассчитанные строительные нормы, изменяющиеся в зависимости от данных, которые вносятся. Если проводить все подсчеты самостоятельно, можно допустить ошибку. Здесь же вероятность погрешности – минимальна. В то же время Вы сможете на основе результатов составить смету и спланировать бюджет. Высокая точность калькулятора обусловлена тем, что учитываются:

  • марка, вид кирпича и раствора;
  • метод кирпичной кладки;
  • проемы для дверей и окон.

Отметим, необходимое количество стройматериалов можно высчитать для всего объекта полностью и для его отдельной части. При этом не учитывается армпояс. Если собираетесь укреплять постройку, рассчитайте его отдельно. Все, что понадобится сделать – ввести в соответствующие поля информацию, которую запрашивает сайт. В итоге Вы не только узнаете, сколько кирпича определенной марки нужно будет закупить, но и другие, не менее полезные параметры:

  • оптимальное число рядов кирпича;
  • достаточный объем раствора и его компонентов;
  • суммарную массу стен;
  • удельное давление конструкции на грунт.

Перед созданием строительного проекта рекомендуется определиться с типом кирпича, который планируется применять. От его марки и метода кладки зависят расход, ширина и вес стен. Также понадобится посчитать периметр (суммарную длину) стен, площадь проемов.

Какой должна быть толщина стен

В строительстве распространена кладка в 1,5-2 кирпичного ряда или в 2-2,5 раза. Определяясь с этим показателем, принимаются во внимание климатические условия, характерные для данного региона.

  1. Там, где преобладают теплые зимы и южный климат, для постоянного проживания в комфортных условиях будет достаточно стен в 1,2-2 кирпича. Если учитывать стандартный размер материала, ширина будет составлять 38-51 см.
  2. При умеренном климате с жарким летом и холодными зимами рекомендуется возводить стены в 2-2,5 кирпича.
  3. В северных зонах кирпичные стены возводят в 3 ряда кирпича. Но для таких климатических условий предпочтительней использовать материалы с повышенной теплоизоляцией (тот же газо- или пенобетон).

Обратите внимание: широкие стены в несколько рядов не только делают строительство затратным. Таким образом, увеличивается вес общей конструкции, приходится укладывать более прочный фундамент. Если использовать пустотелые кирпичи, тепло будет сохраняться в доме с таким же успехом, а удельное давление конструкции на грунт будет снижено. Но и в таком случае не обойтись без дополнительной облицовки «коробки» здания с внешней стороны.

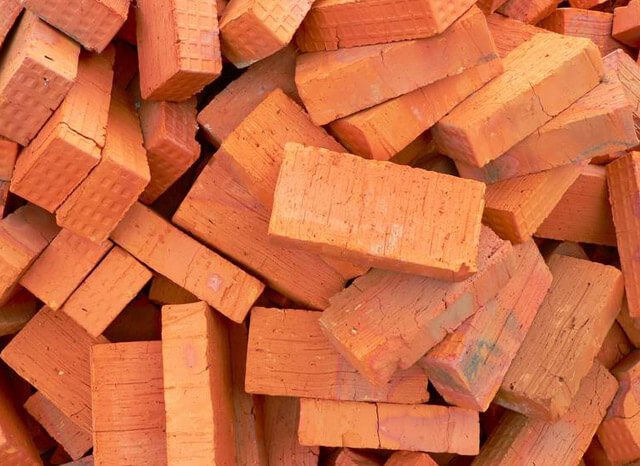

Какой кирпич выбрать

Основа керамического кирпича – глина. Этот традиционный для строительства материал имеет хорошие показатели устойчивости к низким температурам. В зависимости от того, как много циклов замораживания-размораживания сможет выдержать материал без потери своих качеств, выделяют несколько разновидностей. Для умеренных климатов эксперты рекомендуют кирпич с параметрами морозостойкости F35 и выше. У глиняного кирпича немало преимуществ: огнестойкость и прочность. Единственный недостаток – стоимость. Это один из наиболее дорогостоящих стройматералов.

Силикатный кирпич, в отличие от своего предшественника, изготавливается не из глины, а песка и извести. Сравнивая оба материала, можно прийти к заключению о том, что по прочности и морозостойкости силикатный – ничуть не хуже керамического. Показатели звукоизоляции у него находятся на более высоком уровне. Стоимость – также более доступна, нежели у традиционного красного. Но существуют некоторые недостатки силикатного кирпича:

  1. Сильная поглощаемость влаги. Не рекомендуется строить из него в местностях, которым свойственна повышенная влажность.
  2. Более низкая огнеупорность. Для обустройства печей, каминов и подобных конструкций он не подходит.
  3. Невысокая теплоизоляция. Хоть она колеблется в зависимости от плотности той или иной разновидности, с сохранением тепла в доме кармический кирпич справляется лучше.

Выбирая строительный материал, следует учесть всевозможные факторы, которые могут повлиять на его эксплуатацию: климат, габариты дома, тип грунта и др. В некоторых случаях строители принимают решение задействовать оба вида кирпича, ведь у каждого из них есть свои сильные стороны. К примеру, глиняный станет отличным решением для несущих стен и элементов, напрямую контактирующих с огнем и высокой температурой. Силикатный кирпич – отличный материал для создания внутренних перегородок.

Вид кирпича

Современное многообразие кирпичей требует особого подхода к решению вопроса о расходе раствора на кирпичную кладку. И если раньше в основном использовался стеновой, он же рядовой, он же полнотелый кирпич, то сегодня производители предлагают несколько вариантов.

Первый из них пустотелый. В конструкции изделия присутствуют полости, благодаря которым увеличиваются теплоизоляционные характеристики кирпичной стены. Но надо понимать, что в процессе кладки эти полости частично заполняются раствором, отчего увеличивается его расход.

К примеру, на полнотелый рядовой кирпич потребуется 0,00063 м³ раствора. На пустотелый – 0,0007 м³.

Влияние на расход имеет и размеры кирпичей. Сегодня в строительстве используется три их типа:

  • одинарный с размерами 250×120×65 мм;
  • полуторный – 250×120×88;
  • двойной – 250×120×138.

Здесь соотношение такое – чем меньше размеры, тем больше расход раствора на куб кладки кирпича. При этом необходимо учитывать толщину самой стены. А она может быть в полкирпича, в кирпич, в два камня или в два с половиной. Толще делать нет надобности.

Так вот если стена сооружается в полкирпича, то из расчёта на один кубометр кладки потребуется 0,189 кубов раствора. Если кладка однокирпичная, то расход будет равен 0,221 м³. В полтора кирпича, а это ширина 38 см, расход смеси составит 0,234. В два – 0,24. И в два с половиной – 0,245 кубометров. Обратите внимание, что расчёты проведены с учётом обычного рядового кирпича. А его в одном кубе кладки используется 440 штук.

Для сравнения покажем, сколько раствора необходимо приготовить, чтобы собрать стену из полуторного кирпича:

  • в 0,5 кирпича – 0,16 м³;
  • в 1 – 0,2;
  • в 1,5 – 0,216;
  • в 2 – 0,222;
  • в 2,5 кирпича – 0,227.

Разница вроде бы незначительная. Но это в кубометрах. Если перевести в литры, то получится явная экономия. К примеру, 0,16 м³ – это 160 л, 0,189 м³ – это 189 л. Получается, что на одну и ту же стену одинаковой толщины, возведённую из разных по размерам кирпичей, расходуется на 29 л раствора больше. А это три ведра материала.

При этом надо отметить, что полуторный кирпич стоит дешевле. Конечно, в соотношении с 1,5 рядового кирпича. К тому же меньшее количество швов между элементами кладки, которые являются мостиками холода, увеличивают теплоизоляционные свойства стены.

Дополнительные требования

Существует также ряд второстепенных требований к укладке кабеля:

  • От линии водопровода и канализации отступают не менее одного м. Расстояние от газопровода – свыше двух м.
  • Участки повышенной нагрузки, например, подъездные дороги, места парковки, рекомендуется избегать. Их обходят по периметру.
  • Кабельный канал вдоль трамвайных путей укладывается на расстоянии 2,75 м от оси пути.
  • Возле автодорог силовые магистрали прокладывают по внешней стороне кювета или основания насыпи, отступив не менее 1,5 м от бордюрного камня.
  • В местах пересечения с водоотводами, водопроводной или газопроводной сетью, возле больших камней и фундамента кабель помещают в защитную оболочку.

От фундамента здания канал располагают не ближе 0,6 м. Более близкое расположение запрещено нормативными документами. Это связано с возможными смещениями грунта или строения, способными вызвать нарушение линии электропривода.

Пересечения токоподводящих трасс следует избегать. Если это неизбежно, то оба провода помещают в защитный футляр из гофроканала, ПНД или металлической трубы. Их длину выбирают такой, чтобы она отступала от точки пересечения более чем на 1 м в обе стороны. Кабели следует класть на расстоянии 15 см один над другим.

Электропроводку следует защитить от просадки почвы. Для этого по всей длине канала кладут кирпич, располагая его перпендикулярно проводам или используя асбоцементную трубу.

Пасты и мастики

В качестве огнезащитного покрытия для кабелей применяют пасты и мастики. Их надо наносить вручную с помощью валиков или кистей. Хотя работа проводится медленнее, чем при нанесении краски, защита получается надежной и долговечной.

Густые огнезащитные смеси применяют для нанесения на лотки и трубы, в которых находятся кабеля. Если вдруг внутри лотка заискрит или расплавится кабель, то мастика станет надежным препятствием для дыма и огня.

В качестве примера можно привести огнестойкую мастику торговой марки МГКП. Компания производит огнезащиту кабеля, предназначенную для заделки небольших отверстий, щелей и проходок диаметром до 10 см.

Мастика представляет собой вязкую невысыхающую массу на основе различных каучуков с наполнителями и добавками. Состав постоянно остается пластичным, что позволяет менять участки кабеля и добавлять новые провода без повреждения проходки.

Как определить, сколько в 1 м3 единиц кирпича?

Первым делом, нужно узнать типичные размеры стройматериала. Одинарный керамический кирпич является наиболее распространенным. Он используется при строении фундаментов, возведении стен зданий внутри и снаружи, хозяйственных построек и т.п.

По требованиям ГОСТа 8394-73 рабочий кирпич имеет четко установленные габариты: протяженность — 25 см, ширина – 12 см. Высота составляет 6,5 см. Использование таких размеров является наиболее удобным при укладке рядов вдоль и поперек. Если нужно уменьшить сроки постройки дома, применяется полуторный кирпич с габаритами 250х120х138 мм. Двойной материал имеет размеры 250х120х138 мм. Но в связи с невысокой стойкостью, двойные кирпичи не советуют использовать в возложении фундаментов и этажей в нижней части строений.

Важно! Данные размеры распространяются на кирпичи, произведенные по требованиям ГОСТа. Продукция, изготовленная по требованиям технических условий, может не соответствовать указанным габаритам. В данных случаях, для расчета количества единиц материала в кубе, необходимо самому измерить габариты с одного экземпляра.

Рекомендации мастеров

Редко удается обойти все сложные места. На этих участках магистраль заправляют в толстостенную стальную трубу. Заводить в трубу несколько кабелей запрещено, потому что пробой изоляции одного из кабелей приведет к повреждению соседнего. Количество футляров соответствует числу кабелей. Они должны укладываться с интервалом 15 см.

В случае стыковки металлических труб, пользуются сваркой. В такой способ места соединения не смогут повредить защитную оболочку.

Важно Бронированный кабель подлежит заземлению. К броне приваривают или припаивают отдельный провод в изоляции и подключают его к нулевой клемме или «земле» на щитке

В аварийной ситуации сработает автомат и отключит электропитание. Отсутствие такого провода в случае пробоя фазы приводит к поражению током при контакте с броней.

ГЭСНм 08-02-143-01

Покрытие кабеля, проложенного в траншее: кирпичом одного кабеля

ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСНм 08-02-143-01

Наименование Единица измерения
Покрытие кабеля, проложенного в траншее: кирпичом одного кабеля 100 м кабеля
Состав работ
01. Покрытие кабеля.

ЗНАЧЕНИЯ РАСЦЕНКИ

Расценка не содержит накладных расходов и сметной прибыли, соответственно указаны прямые затраты работы на период 2000 года

(цены Московской области), которые рассчитаны опираясь на нормативы
2009 года
. Для дальнейших расчётов, данную стоимость необходимо умножать на индекс перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1 Основанием для применения в расчётах трудозатрат и времени использования механизмов являются ГЭСН-2001

ТРУДОЗАТРАТЫ

Наименование Ед. Изм. Трудозатраты
1 Затраты труда рабочих-монтажников Разряд 4 чел.-ч 6,51
2 Затраты труда машинистов (справочно, входит в стоимость ЭМ) чел.-ч 4,24
Итого по трудозатратам рабочих чел.-ч 6,51
Оплата труда рабочих = 6,51 x 9,62 Руб. 62,63
Оплата труда машинистов = 106,42 (для начисления накладных и прибыли) Руб. 106,42

График производства работ. Автоматическое построение по смете.

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

Шифр Наименование Ед. Изм. Расход Ст-сть ед. Руб. Всего Руб.
1 021102 Краны на автомобильном ходу при работе на монтаже технологического оборудования 10 т маш.-ч 4,24 134,65 570,92
2 400002 Автомобили бортовые, грузоподъемность до 8 т маш.-ч 4,24 107,3 454,95
Итого Руб. 1 025,87

ВСЕГО ПО РАСЦЕНКЕ: 1 088,49 Руб.

Посмотрите стоимость этого норматива в редакции 2021 года открыть страницу

Сравните значение расценки со значением ФЕРм 08-02-143-01

Для составления сметы, расценка требует индексации перехода в текущие цены. Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года

в ценах
2000 года
. Для определения промежуточных и итоговых значений расценки использовалась программа
DefSmeta

Иллюстрированный способ получения необходимой информации

Первый универсальный источник, к которому сегодня обращается большинство людей, это интернет. Здесь можно найти данные по любой тематике, в том числе и по такому виду работ как монтаж изолированных проводов под землёй. Отличным пособием служит фото кабеля в траншее, отснятые в различных ракурсах. Для лучшего ознакомления, демонстрируемые виды раскрываю реальную картину монтажных работ.

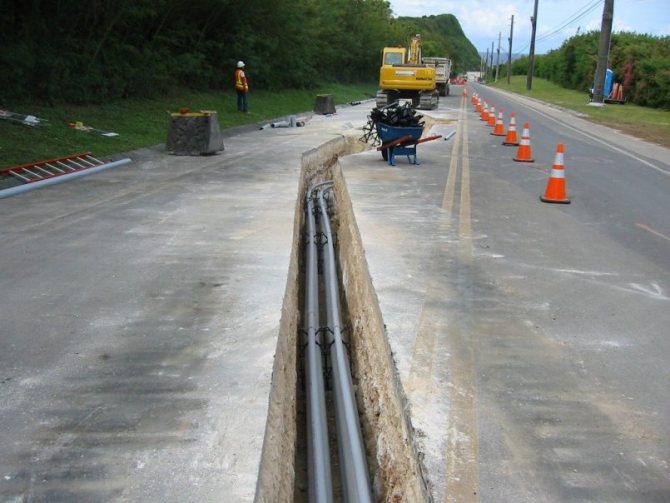

Территория электротехнической информации websor

Здесь стоить сделать отступление, отметив, что практика сбора фотоматериалов распространённое явление в строительных организациях. Очень часто это происходит по требованию представителей технического надзора либо по желанию представителей, ведущих строительный контроль.

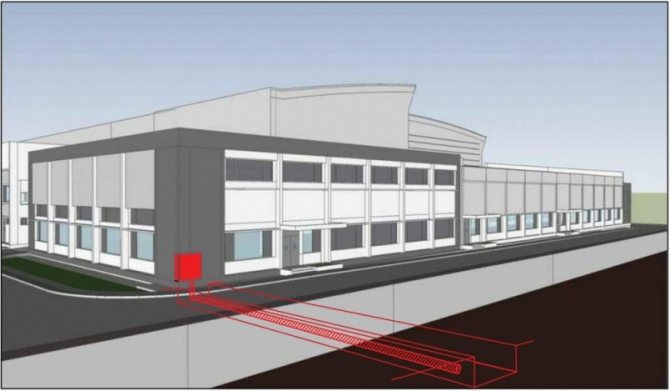

Территория электротехнической информации websor

Ссылка на основную публикацию
