Самонесущие изолированные провода СИП производства ЗАО «Томсккабель»

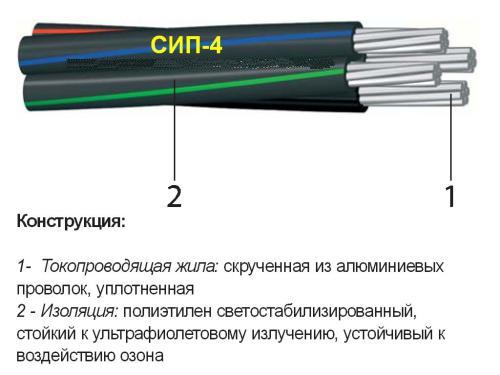

Условия эксплуатации и монтажа СИП-4 4х10:

— Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150-69; — Провода СИП 4 4х10 стойки к изгибу при температуре: до -40°С; — Прокладка и монтаж проводов СИП 4 4х10 должны проводиться при температуре окружающей среды: не ниже — 20°С; — Допустимые усилия в нулевой несущей жиле при тяжении и в эксплуатации не должны превышать: 45 Н/мм2; — Провода СИП 4 4х10 после выдержки в воде при температуре (20+10) °С в течение не менее 10 мин должны выдерживать на строительной длине испытание переменным напряжением частотой 50 Гц в течение не менее 5 мин: • самонесущие изолированные сшитым полиэтиленом — 4 кВ; • самонесущие изолированные термопластичным полиэтиленом и композицией полиэтилена не распространяющей горение – 2,5 кВ; — Эксплуатация проводов СИП 4 4х10 при температуре от — 60°C до + 50°C.

Типоразмеры

Площадь основных жил и допустимые нагрузки по току для них:

  • 16 мм2 — 100 А;
  • 25 мм2 — 130 А;
  • 35 мм2 — 160 А;
  • 50 мм2 — 195 А;
  • 70 мм2 — 240 А;
  • 95 мм2 — 300 А;
  • 120 мм2 — 340 А;
  • 150 мм2 — 380 А;
  • 185 мм2 — 436 А;
  • 240 мм2 — 515 А;

Токовые нагрузки указываются для температуры воздуха в 25 °С, ветра со скоростью 0,6 м/с и ультрафиолетового излучения 1000 Вт/м2, для иных условий применяются поправочные коэффициенты.

Сечение несущей жилы имеет площадь (в мм2):

  • 25;
  • 35;
  • 50;
  • 70;
  • 95

Таблица 1. Краткая техническая характеристика проводов СИП

Марка провода СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
Количество токопроводящих жил, шт 1 ÷ 4 1 ÷ 4 1 2 — 4 2 — 4
Сечение жил, мм2 16 ÷ 120 16 ÷ 120 35 ÷ 240 16 ÷ 120 16 ÷ 120
Нулевая жила, несущая сплав алюминия (со стальным сердечников) сплав алюминия (со стальным сердечников) отсутствует отсутствует отсутствует
Токопроводящая жила алюминиевая алюминиевая сплав алюминия (со стальным сердечников) алюминиевая алюминиевая
Класс напряжения, кВ 0.4 ÷ 1 0.4 ÷ 1 10 ÷ 35 0.4 ÷ 1 0.4 ÷ 1
Тип изоляции жил термопластичный полиэтилен светостабилизир. полиэтилен светостабилизир. полиэтилен термопластичный полиэтилен светостабилизир. полиэтилен
Температура эксплуатации -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации +70оС +90оС +70оС +90оС +90оС
min радиус изгиба провода не менее 10 Ø не менее 10 Ø не менее 10 Ø не менее 10 Ø не менее 10 Ø
Срок службы не менее 40 лет не менее 40 лет не менее 40 лет не менее 40 лет не менее 40 лет
Применение
  • — ответвлений от ВЛ;
  • — ввод питания в жилые помещения;
  • — хоз. постройки;
  • — прокладка по стенам зданий и сооружений.
— для монтажа ВЛ напряжением 10-35 кВ
  • — ответвлений от ВЛ;
  • — ввод питания в жилые помещения;
  • — хоз. постройки;
  • — прокладка по стенам зданий и сооружений.

Транспортировка

Перевозка кабельной продукции выполняется по нормативным актам, и транспортируется на барабанах. В некоторых случаях возможна перевозка в бухтах. Хранение продукции осуществляется в изолированных помещениях, защищенных от попадания солнечных лучей, снега и дождевой воды.

Барабаны для транспортировки укомплектованы специальными защитными матами, которые рекомендует ГОСТ по СИП-3 1×25. Каждый барабан оснащен этикеткой и документом, который содержит всю информацию об изделии. Этикетки и паспорта на продукцию хранятся в водонепроницаемой упаковке.

Провод СИП-2 4х25+1х35 цена

В России реализацией СИП-2 4*25+1*35 занимается . Если вам необходимо узнать цену на провод СИП-2 4х25+1х35, обратитесь к нашим менеджерам по телефону в разделе Контакты. Мы специализируемся на продаже комплектующих для ЛЭП. Наше основное конкурентное преимущество — это наличие всех комплектующих ЛЭП на складе: СИП, арматура и оборудование для ЛЭП, инструмент, опоры, металлоконструкции.

У нас вы можете заказать зашитый барабан СИП, готовый остаток или попросить отмотку нужной длины. Мы также можем организовать доставку до объекта.

Технические характеристики

Параметр Значение
Номинальное переменное напряжение частоты 50 Гц, кВ 1,0
Рабочая температура жилы, не более °С 90
Температура жилы в режиме перегрузки в течение 8 часов, не более °С +130
Температура короткого замыкания в течение 5 секунд, не более °С +250
Температура окружающей среды, мин./макс., °С -50/+50
Монтаж при температуре, не ниже °С -20
Срок службы, лет 25
Гарантийный срок эксплуатации, лет 3

Сопротивление токопроводящих жил, не более, Ом/км

сечение, кв.мм фазные несущие
16 1,91
25 1,20 1,38
35 0,868 0,986
50 0,641 0,720
54,6 0,630
70 0,443 0,493
95 0,320 0,363
120 0,253 0,288
150 0,236

Прочность при растяжении несущих жил, не менее, кН

сечение, кв.мм несущие
25 7,4
35 10,3
50 14,2
54,6 16,6
70 20,6
95 27,9
120 35,2
150 43,4

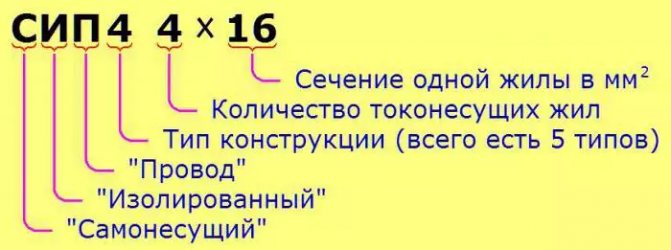

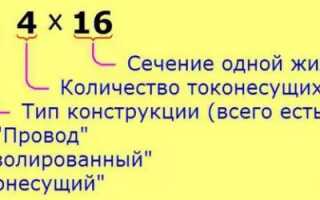

Расшифровка СИП проводов


Аббревиатура проводных марок группы СИП расшифровывается так:

  • С — самонесущий (обычно несущей является отдельная жила);
  • И — изолированный (изоляционный слой выполнен из термопластичного/светостабилизированного сшитого полиэтилена СПЭ);
  • П — провод (изделие иногда ошибочно называют кабелем).

В маркировании СИП-проводов иногда встречаются литеры А, Н и Т, например, СИП-1А. Вот, что они обозначают:

  • А — нуль-жила изолирована;
  • Н — жилы, проводящие электроток, выполнены из алюминиевого сплава;
  • Т — изоляционный слой выдерживает повышенный нагрев, до +90 С (до +120 С кратковременно).

Общее положения

  • Информация рекомендуется для применения изолированных фазных проводов, скрученных вокруг изолированных фазных проводов, скрученных вокруг изолированного нулевого несущего провода (СИП 2А).
  • Информация подготовлена на основании действующей в России нормативно-технической документации, предоставленной заводами-изготовителями СИП 2А с учетом опыта проектирования, строительства и эксплуатации ВЛ 0,38 кВ с самонесущими изолированными проводами различных конструкций (ВЛИ до 1 кВ).
  • Материалы настоящих Рекомендаций могут использоваться при проектировании, строительстве, монтаже и обслуживании ВЛИ до 1 кВ.
  • Несущий нулевой провод выполняется из алюминиевого термоупрочненного сплава АВЕ с прочностью на разрыв 295 Н/мм. Существует 3 типа СИП, состоящих:
    из 3-х изолированных алюминиевых фазных проводов и 1 несущего провода нейтрали «Торсада»), отечественный аналог СИП 2А;
  • из 4-х изолированных алюминиевых проводов с изоляцией из сшитого полиэтилена (жгут)
  • из 3-х алюминиевых фазных проводов с изоляцией из сшитого полиэтилена и 1 неизолированного несущего провода нейтрали из алюминиевого сплава (финский вариант «АМКА»), отечественный аналог СИП 2.
  • Наиболее распространенное сечение проводов СИП различной конструкции приведено в таблице.
  • 4 изолированные алюминиевые жилы 3 изолированные алюминиевые жилы + 1 несущий нулевой провод из алюминиевого сплава 3 изолированные алюминиевые жилы + 1 несущий нулевой провод из алюминиевого сплава с изоляцией из сшитого полиэтилена
    Сечение СИП 4х50 3х35 + 50 3х35 + 54,6
    Сечение СИП 4х70 3х50 + 50 3х50 + 54,6
    Сечение СИП 4х95 3х70 + 95 3х70 + 54,6
    Сечение СИП 4х120 3х120 + 95 3х150 + 54,6
    • Абонетские ответвления обычно бывают из 2-х или 4-х проводов в заводской скрутке с изоляцией из сшитого полиэтилена сечением от 16 до 25 мм2 (самонесущий тип).

    Область применения СИП 2А

    • СИП 2А предназначен для сооружения ВЛИ до 1 кВ с подвеской проводов на опорах ВЛ, фасадах зданий и сооружениях.
    • СИП 2А рекомендуется к использованию во всех климатических районах по ветровой и гололедной нагрузке при температуре окружающей среды в диапазоне температур окружающего воздуха -45…+50°С;
    • СИП 2А используется также при сооружении ВЛ с совместной подвеской проводов ВЛ 6…10, освещения и линий проводной связи;
    • ВЛИ 0.38 кВ с СИП 2Д представляет собой воздушную линий напряжением 0,38 кВ с изолированными фазными проводами, скрученными в жгут вокруг изолированного нулевого провода, проложенными без изоляторов вне помещений на опорах, фасадах зданий и сооружений с помощью комплекта специальной арматуры.
    • Основные характеристики СИП 2А приведены ниже.

    Конструктивное исполнение СИП 2А

    • СИП 2А независимо от назначения, количества и сечения фазных проводов изготавливается с несущим нулевым проводом.
    • СИП 2А состоит из изолированного несущего нулевого провода, вокруг которого скручены три изолированных фазных провода и при необходимости, изолированные провода наружного освещения, а также контрольные провода.
    • Изолирующая оболочка провода устойчива к воздействиям окружающей среды и выполнена из сшитого полиэтилена (СПЭ) с поперечными связями и содержащего в своей структуре газовую сажу для обеспечения длительного срока эксплуатации.
    • Жилы фазных проводов СИП 2А выполнены из алюминия, прошедшего специальную обработку, а жила несущего провода — из алюминиевого сплава.
    • Маркировка проводов СИП 2А произведена путем нанесения на изоляцию проводов по всей длине соответствующих знаков.
    • СИП 2А характеризуется следующими основными свойствами: стойкость к ультрафиолетовому излучению, воздействию озона и влаги;
    • устойчивость к воздействию внешних атмосферных условий (образованию гололеда. различным осадкам, атмосферному электричеству и т. п.);
    • сохранение механической прочности и электрических параметров в температурном интервале -45…+85&degC.
    • Разрушающее механическое напряжение алюминиевой токопроводящей жилы составляет 120 Н/мм, а несущего нулевого провода — 295 Н/мм.
  • СИП 2А изготовляется в двух конструктивных исполнениях:
    • СИП 2А соответствующий стандарту NFC 33-209. Сечения несущего нулевого провода 54,6 и 70 мм.

    • СИП 2А соответствующий стандарту HD 626 SI. Сечения несущего нулевого провода 25. 35. 50, 70 и 95 мм.
  • Ниже приведены конструктивные параметры СИП 2А, выполненного по стандарту NFC 33-208.
  • Магистральные СИП. Характеристика.

    Магистральные CИП состоят из четырех скрученных при изготовлении изолированных проводов: по одному на каждую из трех фаз и один нейтральный несущий. Скрутка жил имеет правое направление. Нередко к связке добавляется один или два и щественных мест (сечением 16 или 25 мм2).

    Несущий нулевой провод
    жила
    — круглая, скруненная из алюминиемго сплава ABE, диаметром 70 или 54,6 мм2; изоляция — светостабилизированный силанольсшиваемый полиэтилен, экструдированный в черный цвет.

    Характеристики несущего провода 54,6 мм2

    номинальное сечение -54,6 мм2 (7 проволок по 3,15 мм); диаметр жилы-9,2 мм; диаметр изоляции -мин. 12,4 мм, ж. 12,8 мм; мин. сопротивление на разрыв-16,6 кН; модуль упругости -62000 Мпа.

    Характеристики несущего провода 71 мм2

    номинальное сечение- 70 мм2 (7 проволок по 3,45мм); диаметр жилы-97 мм; диаметр изоляр — р. 13,0 мм, макс. 13,2 мм; мин. сопротивление на разрыв-20,5 кН; модуль упругости-62000 Мпа; коэффициент линейного расширения — 23x1ff; линейное сопротивление- 0,500 Ом/км.

    Технические характеристики магистральных СИП

    № п/п СИП 2А Площадь сечения жилы, в мм2 Диаметр (минимальный), мм Масса жгута кг/км Линейное сопротивление при 20°C, Ом/км Сила тока в рабочем режиме, А
    Жилы Жилы с изоляцией Жгута
    Фазовый провод Провод освещения Фазовый провод Провод освещения Фазовый провод Провод освещения Фазовый провод Провод освещения
    1 3×25+54,6 5,9 8,7 24 531 1,200 112
    2 3×25+54,6+16 5,9 4,85 8,7 7,45 25 600 1,200 1,910 112 83
    3 3×25+54,6+2×16 5,9 4,85 8,7 7,45 26,5 600 1,200 1,910 112 83
    4 3×35+54,6 6,9 10,1 24,6 641 0,868 138
    5 3×35+54,6+16 6,9 4,85 10,1 7,45 25,5 710 0,868 1,910 138 83
    6 3×35+54,6+2×16 6,9 4,85 10,1 7,45 27,5 779 0,868 1,910 138 83
    7 3×50+54,6 8,1 11,3 27 770 0,641 165
    8 3×50+54,6+16 8,1 4,85 11,3 7,45 28,5 839 0,641 1,910 165 83
    9 3×50+54,6+2×16 8,1 4,85 11,3 7,45 30 907 0,641 1,910 165 83
    10 3×70+54,6 9,7 13,3 30 985 0,443 180
    11 3×70+54,6+16 9,7 4,85 13,3 7,45 32,2 1054 0,443 1,910 180 83
    12 3×70+54,6+2×16 9,7 4,85 13,3 7,45 33 1122 0,443 1,910 180 83
    13 3×70+70 9,7 13,3 32 1034 0,443 180
    14 3×70+70+16 9,7 4,85 13,3 7,45 33 1103 0,443 1,910 180 83
    15 3×70+70+2×16 9,7 4,85 13,3 7,45 34 1172 0,443 1,910 180 83
    16 3×95+70 11,5 15,1 35 1130 0,320 258
    17 3×95+70+16 11,5 4,85 15,1 7,45 36 1200 0,320 1,910 258 83
    18 3×95+70+2×16 11,5 4,85 15,1 7,45 37 1265 0,320 1,910 258 83
    19 3×120+70 12,8 16,4 37 1380 0,253 300
    20 3×120+70+16 12,8 4,85 16,4 7,45 38 1450 0,253 1,910 300 83
    21 3×120+70+2×16 12,8 4,85 16,4 7,45 39 1520 0,253 1,910 300 83
    22 3×150+70 14,45 18,05 40 1749 0,206 344
    23 3×150+70+16 14,45 4,85 18,05 7,45 41 1817 0,206 1,910 344 83
    24 3×120+70+2×16 14,45 4,85 18,05 7,45 42 1885 0,206 1,910 344 83

    Ответвительные СИП. Характеристика.

    Ответвительные СИП состоят из 2-х или 4-x скрученных при изготовлении изолированных алюминиевых проводов сечением 16 или 25 мм2. Ответвительные провода не содержат несущего провода и могут обслуживать одного или нескольких отдельных потребителей, они могут также использоваться на коротких участках в качестве магистали для освещения общественных мест; указанные провода относятся к самонесущему типу.

    Проводник фазный
    жила
    — алюминиевая, круглая, многопроволочная уплотненная;
    изоляция
    — экструдированный в черный цвет экструдированный в черный цвет светостабилизированный силанольсшиваемый полиэтилен;
    маркировка
    — цифры или цветные полосы или продольно впрессованные риски.

    Технические характеристики ответвительных СИП

    СИП 2А Площадь сечения жилы, мм2 Диаметр, мм Масса жгута кг/км Линейное сопротивление при 20°C, Ом/км Сила тока при 20°C, А Падение напряжения, В/км Прочность жилы на разрыв, кН
    жилы жилы с изоляцией жгута
    мин макс
    2×16 4,85 7,2 7,7 14,0 137 1,91 93 3,98 1,90
    2×25 5,9 8,5 3,9 17,2 210 1,20 122 2,54 3,00
    4×16 4,85 7,2 7,7 17,8 274 1,91 83 3,28 1,90
    2×25 5,9 8,5 8,9 20,2 420 1,20 111 2,18 3,00

    Конструктивные параметры СИП 2А, выполненного по стандарту HD 626 SI

    Количество и номинальной сечение проводов, мм2 Эффективный диаметр жгута для расчета ветровых нагрузок, мм Масса жгута, кг/км Разрушающая нагрузка нулевого провода, кН
    1 x 16 + 25 11 135 7,4
    3 x 16 + 25 20 260 7,4
    3 x 25 + 35 23 380 10,3
    3 x 35 + 50 27 520 14,2
    3 x 50 + 70 31 690 20,6
    3 x 70 + 95 36 960 27,9
    3 x 120 + 95 42 1460 27,9
    4 x 16 +25 22 320 7,4
    4 x 25 25 480 10,3

    Электрические параметры СИП 2А

    Количество и сечение фазных проводов. сечение нулевого провода. мм 2 Толщина изоляции жилы, мм Сопротиволение постоянному току при t=75oC, Ом/км Реактивное сопративление, Ом/км Ток установившегося режима при t=25oC, A Ток термической стойкости при t=75oC, kA
    фазный провод нулевой провод фазный провод нулевой провод
    1 x 16 + 25 1,0 1,0 2,330 1,650 0,095 75 1,03
    3 x 16 + 25 1,0 1,0 2,330 1,650 0,099 70 1,03
    3 x 2 + 35 1,0 1,0 1,060 1,650 0,091 90 1,60
    3 x 35 + 50 1,0 1,2 1,060 0,862 0,091 115 2,25
    3 x 35 + 50 1,0 1,2 1,060 0,862 0,091 115 2,25
    3 x 50 + 70 1,2 1,4 0,541 0,862 0,091 140 3,22
    3 x 70 + 95 1,4 1,4 0,541 0,435 0,092 180 4,50
    3 x 95 + 70 1,4 1,4 0,391 0,591 0,088
    3 x 120 + 70 1,6 1,4 0,309 0,591 0,088 250 5,90

    Величины реактивного сопративления являются расчентыми средними значениями, подтвержденными проведенными измерениями. На величину емкостного сопративления влияют эксплуатационные условия, поэтому рабочие емкостные сопративления СИП не имеют постоянной величины. Среднее значение электрической емкости СИП равно ~ 0,1 мкФ/км. Величины длительно допустимых токов нагрузки СИП приведены в таблице. Они определены для следующих условий:

    • максимально допустимая температура жилы +70oC.
    • температура окружающего воздуха 20-40oC.
    • скорость ветра 0,6 м/с.
    • интенсивность солнечного излучения 0 и 1200 Вт/м2.
    • нагрузка симметричная.

    Ток термической сутойчивости СИП определн из условия допустимой теапературы нагрева жилы при коротких замыканиях 135oC.

    СИП имеют достаточно высокую диэлектрическую прочность. Величина пробивного напряжения изоляции при переменном напряжении составляет ~40 кВ, а уровень пробивного импульсного напряжения ~80кВ.

    Длительно допустимые токовые нагрузки СИП 2А

    количество и сечение жил СИП, мм2 Длительно допустимый ток при различной температуре окружающего воздуха, А. В числителе при интенсивности солнечной радиации 1200 Вт/м2, в знаменателе при 0 Вт/м2
    1 x 16 + 25 80/95 70/90 55/80
    1 x 16 + 25 65/85 55/80 40/70
    1 x 16 + 25 85/115 70/105 55/90
    1 x 16 + 25 105/145 85/130 60/115
    1 x 16 + 25 125/175 100/160 75/140
    1 x 16 + 25 155/220 125/200 85/180
    1 x 16 + 25 185/275 150/250 100/225
    1 x 16 + 25 210/320 170/290 110/260

    Экономические показатели ВЛИ до 1 кВ
    ВЛН 0,38 кВ.
    ВЛН 0,38 кВ при сложившейся технологии строительства обусловливают значительный затраты на стадии строительства и в процессе их эксплуатации. Гололедные и ветровые нагрузки. Действие низких температур и другие внешние воздействия приводят к разрушению линий, пережогу проводов при взаимном касании. При эксплуатации ВЛН требуется систематическая расчистка трасс ВЛН от деревьев и кустарников, что связано с дополнительными эксплуатационными расходами, которых при использовании ВЛН напряжением 0,38 кВ избежать невозможно.

    ВЛИ 0,38 кВ.

    Опыт проектирования, строительства и эксплуатации ВЛИ 0,38 кВ показывает высокую эффективность их применения. ВЛИ 0,38 кВ требует примерно таких же затрат при строительстве, как и ВЛН (расхождения не превышает 25%). При этом существенно различается структура затрат (примерная структура стоимости ВЛИ и затрат на строительные и другие работы приведены в таблице).

    Тип ВЛ Всего Стоимость Затраты на выполнение
    опор провода арматуры строительных работ монтажных работ прочие затраты
    ВЛН 100 34,4 21,9 13,7 10,4 5,3 11,2
    ВЛИ 100 20,9 49,8 13,5 5,1 3,0 7,8

    ВЛИ практически не требеут затрат на обслуживание. При эксплуптации ВЛИ резко сокращается число аварийных отключений (в зарубежных странах такие линии получили название «необслуживаемых линий»). Относительно невысокая стоимость, снижение затрат на выполнение монтажных работ, высокие показатели механической и электрической надежности при эксплуатации ВЛИ привели к тому, что ВЛН напряжением 0,38 кВ в еастоящее время не строится.

    Экономические показатели ВЛИ 0,38 кВ. Технико-экомический анализ проектов аналогов, разработанных АООТ «РОСЭП» в 1997-200 годы, показывает целесообразность применения ВЛИ до 1 кВ. При проектировании ВЛИ следует иметь в виду:

    • при одинаковых значениях пролета с ВЛН с соблюдение габаритных параметров рекомендуется использовать ккороченные стройки;
    • применения СИП и линейной арматуры для строительства ВЛИ направлено на снижение затрат при эксплуатации линии;
    • высокая технологичность работ при строительстве ВЛИ значительно сокращает сроки строительных и объемы монтажных работ.
    • снижение расходов при строительстве ВЛИ связано с экономией транспортных расходов (вследствие уменьшения массы перевозимых железнобетонных строек, металлоконструкций, изоляторов и других элементов линии), а также затрат на оплату труда и плановых накоплений.

    Сравнение расчетных показателей ВЛИ и ВЛН указывает на конкурентоспособность строительства ВЛИ в населенных пунктах с традиционными электрическими нагрузками. При оптимизации затрат в процессе проектирования ВЛИ 0,38 кВ можно эффективно использовать конструктивные особенности данного типа линий:

    • применять традиционные стройки под опоры ВЛИ, которые позволят увеличить габоритные размеры и отказаться от строительства ВЛИ по двум сторонам улицы (строительство ВЛИ только по одной стороне улицы);
    • на стесненных участках месности (особенно при выходе ВЛИ 0,38 кВ с подстанции 10/0,4 кВ) на одних опорах возможна подвеска более 2-х целей;
    • в населенных пунктах, расположенных на разных берегах реки, водоема, оврага, ущелья или других преград протященностью до 500 м, возможны переходы с использованием СИП:
    • технология строительства ВЛИ напряжением 0,38 кВ сокращает сроки строительства на 30-40%; при этом используется менее квалифицированный персонал, чем при строительстве ВЛН.

    Эффективность ВЛИ.

    Эксплуатационные расходы включают расходы на реновацию Ир; проведение капитальных Ик и текущих ремонтов Ит; проведение профилактического обслуживания сети Ио и стоимость /ЭТ потерянной электроэнергии /Э (где Т — тариф на электроэнергию), то есть:

    И = Ир + Ик + Ит + Ио +/ЭТ

    На практике эксплуатационные затраты ВЛН в 3-4 раза превышают соответствующие затраты для ВЛИ. При этом ВЛИ безопасны для окружающих. Впервые возникает возможность, в случае необходимости, производитель работы на ВЛИ под напряжением с минимальным риском для персонала. При эксплуатации ВЛИ напряжением 0,38 кВ имеет место экономия финансовых средств. ВЛИ 0,38 кВ более адаптирована к местным условиям в сравнении с ВЛН, т.к. при увеличении нагрузок или появлении новых потребителей возможна подвеска дополнительных цепей на действующих линиях (на ВЛН эта рекомендация практически не реальна). Возможен так-же вариант подвески второй цепи с использованием СИП на опорах линий с голыми проводами при наличии запаса механической прочности опор ВЛН.

    >

Преимущества СИП

  • При равнозначных капиталовложениях, ЛЭП с СИП требуют меньших эксплутационных расходов;
  • Уменьшение ширины вырубаемой просеки при строительстве ЛЭП в лесных массивах;
  • Возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями;
  • Возможность монтажа ЛЭП по фасадам зданий, что может исключить установки части опор, загромождающих тротуары, возможна прокладка полностью или частично скрытой сети, облегчается присоединение ответвлений в здания;
  • Уменьшение безопасных расстояний до зданий и других инженерных сооружений (электрических, телефонных, воздушных линий);
  • Высота над уровнем земли — 4 метра, для неизолированных проводов — 6 метров;
  • Исключена возможность короткого замыкания между проводами фаз или на землю;
  • Исключение опасности возникновения пожаров в случае падения проводов на землю;
  • Высокая безопасность обслуживания — отсутствие риска поражения при касании фазных проводов, находящихся под напряжением;
  • Меньший вес и большая длительность налипания снега, повышенная надежность в зонах интенсивного гололедообразования, уменьшение гололедно-ветровых нагрузок на опоры;
  • Снижение падения напряжения вследствие малого реактивного сопротивления;
  • Сокращение объемов аварийно-восстановительных работ;
  • Простота ремонтов, особенно при работах под напряжением;
  • Снижение вероятности хищения электроэнергии и разрушения ЛЭП;
  • Безопасность работ вблизи ЛЭП.

Провод СИП-3 1х50

СИП-3 1х50 это самонесущий изолированный провод, предназначающийся для передачи электрической энергии в воздушных линиях электропередач, а так же ответвлений к вводам в хозяйственные здания и жилые дома. Он применяется при номинальной частоте в 50Гц, и переменном напряжении около 0,66/1кВ.
Продукция типа СИП-2, СИП-3, а так же СИП-4 так же относятся к группе самонесущих изолированных проводов. Они отличаются своей надежностью, простотой монтажа, не требующей отключения всей линии, долговременностью службы.

Конструкция

1. Токопроводящая жила — алюминиевая, круглой формы, все сечения многопроволочная уплотненная, число проволок в фазной жиле. Наружный диаметр токопроводящих жил и их электрическое сопротивление показаны в таблице:

Номинальное сечение фазной жилы, мм2 Число проволок в жиле, шт. Наружный диаметр токопроводящей жилы, мм Электрическое сопротивление 1 км фазной жилы постоянному току, Ом не более
минимальный максимальный
16 7 4,6 5,1 1,910
25 7 5,7 6,1 1,200
35 7 6,7 7,1 0,868
50 7 7,85 8,35 0,641
70 7 9,45 9,95 0,443
95 7 11,1 11,7 0,320
120 19 12,5 13,1 0,253
150 19 14,0 14,5 0,206
185 19 15,45 16,15 0,164
240 19 17,75 18,45 0,125

2. Несущая нулевая жила — из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная. Номинальные сечения, кол-во проволок в жиле, наружный диаметр жил, их разрывная прочность и электрическое сопротивление указаны в таблице.

3. Изоляция — в проводе СИП-1 нулевая несущая жила не изолируется. Изоляция выполнена из светостабилизированного сшитого ПЭ. Изолированные фазные жилы имеют отличительную расцветку. Толщина изоляции указана в таблице.

4. Скрутка — изолированные фазные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление. Допускается по требованию заказчика изготовление проводов марок СИП-1 и СИП-2 с дополнительной изолированной жилой сечением 16 или 25 мм2 для подключения цепей освещения.

Состав провода

Данный самонесущий изолированный провод СИП-4 выполняется из алюминия, шаг скручивания 45 см. Число токопроводящих жил от 2 до 4. Сечение провода СИП-4 варьируется в пределах от 16 до 95 мм2. В зависимости от площади поперечного сечения скрутка может правосторонней (до 25 мм2), так и левосторонней (более 25 мм2). При эксплуатации в нормальных условиях диапазон рабочих номинальных токов лежит от 95 до 250 А.

Состав провода СИП-4

Изоляция токоведущих жил изготовлена из черного полиэтилена. Полиэтиленовая изоляция спокой но переносит интенсивное ультрафиолетовое излучение, негативное воздействие окружающей среды и тепловые перепады. Повышенная влагостойкость при отсутствии механических дефектов и повреждений. При повышенной влажности рекомендуется использовать проводники с дополнительной герметизацией (в маркировке указана буква «Г»). В процессе работы при условии соблюдения всех требований по эксплуатации и прокладке провод СИП-4 не выделяет вредные вещества в окружающую среду, а, значит, является экологически безопасным изделием.

Производитель указывает строительную длину кабеля, и в зависимости от сечения изделие может доставляться на кабельных барабанах либо в специальной бухте (с сечением до 25 мм2). При прокладке необходимо раскрутить кабель вручную (при строительной длине не более 100 м и высотой пролета до 25 м) или специальными устройствами (тросовая лебедка, ролики).

Монтаж

Прокладка провода СИП-4 осуществляется в вертикальном или горизонтальном положении по стенам объектом и зданий. В зависимости от условий прокладки осуществляется открытым способом или в закрытых негорючих трубах и коробках. Если пролет не превышает высоту 25 м, то кабель может находиться в свободно висящем положении. При большей высоте необходимо устанавливать промежуточные опоры. Обрыв провода возможен при близком подводе к объекту. Согласно нормативно-технической документации изгиб провода должен быть не менее 10 диаметров провода. Соответственно при введении питания к зданию удобнее использование других типов проводников. Минимальное сечение в 16 мм2 применяется для питания потребителей на напряжение 220 В. При питании напряжением 380 В используют 4-х жильный кабель СИП-4.

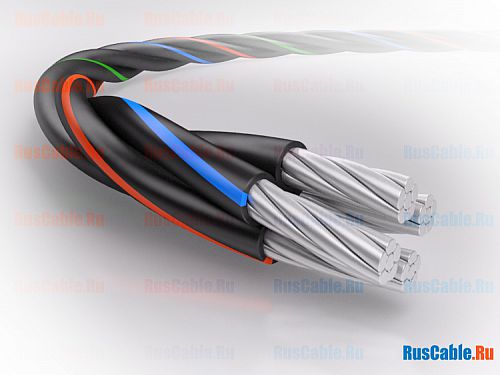

Провод самонесущий изолированный

В группах

Провода изолированные — Провода изолированные для воздушных линий — СИП производства ОАО «Камкабель»

на RusCable.Ru: — все марки ООО «Камский кабель» — страница ООО «Камский кабель»

СИП-5 от заводов-производителей

Томсккабель
ТУ 16.К71-272-98, ТТ

Конструктивные и электрические параметры

Количество и сечение жил, шт. х кв. мм Расчетная масса, кг/км Диаметр, мм Допустимая токовая нагрузка, А Односенкундный ток короткого замыкания, кА
4х35 519,6 24 160 3,2
4х50 731,3 29 195 4,6
4х70 979,2 32 240 6,5
4х95 1321,8 39 300 7
4х120 1623,4 41 340 7,6
Ссылка на основную публикацию
