Светодиоды для дилетантов или DIY-Новогодняя гирлянда с минимальными знаниями электроники

В машине

Многие автовладельцы мечтают украсить автомобиль с помощью гирлянды. Здесь возможно два варианта:

  1. Собрать изделие самостоятельно (принцип рассмотрен ниже).
  2. Использовать готовую конструкцию.

В последнем случае придется попотеть, чтобы внести изменения в заводской вариант так как обычная китайская гирлянда работает на переменном токе напряжением 220 В.

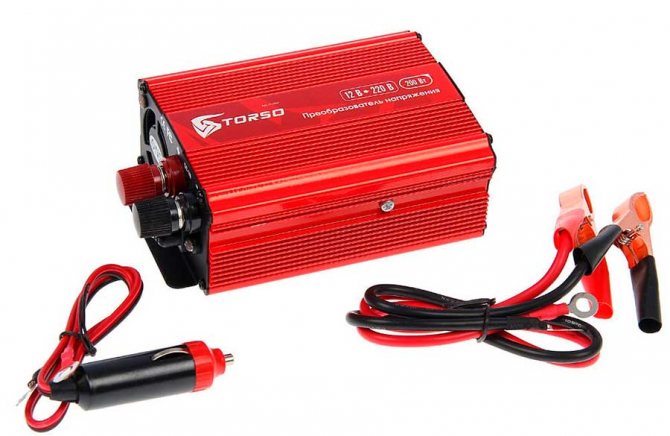

Лучшим вариантом будет приобретение инвертера с 12 на 220 В. В продаже есть специальные модели для автомобилей.

Другие способы использования обычных гирлянд на машине не целесообразны, так как трудоемкие и опасные.

Светодиоды

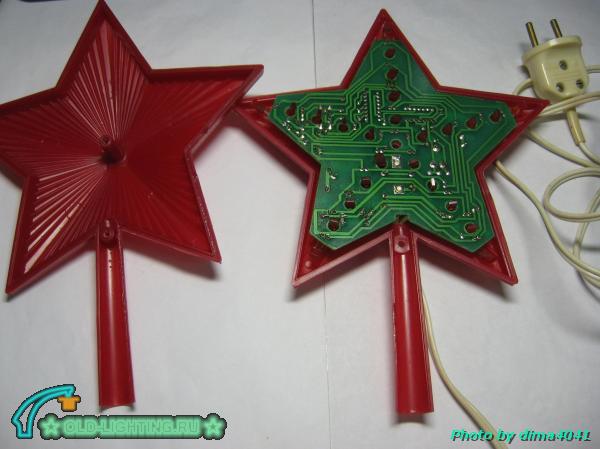

Да-да, не удивляйтесь! Светодиоды как источник света вовсе не являются современным китайским изобретением, как возможно искренне считает поколение NEXT. Хотя на сегодняшний день нам неизвестно ни об одной заводской советской гирлянде, сделанной на базе этих источников света, технически это было вполне возможно даже в те годы! Прекрасным доказательством этого является существование вот такой «Звезды-верхушки» вполне серийного изготовления:

Причём разработчики сразу решили воспользоваться преимуществом нового источника света – малым потреблением тока и лёгкой управляемостью, заодно встроив в корпус звезды сетевой блок питания на гасящем конденсаторе и схему для получения светового эффекта «бегущие огни»(!). Данная разработка явно опередила своё время, и с высоты сегодняшних дней выглядит как вполне привычная нам вещь (вроде смартфона), каким-то чудом попавшая в прошлое.

Всех с наступающим Новым годом!

Откуда взялись световые гирлянды?

Гирляндами стали обрамлять улицы городов в праздники чуть более 100 лет назад, такое праздничное освещение впервые люди увидели на новогодней елке возле Белого дома в Америке. В настоящее время сложно представить вечерние улицы в праздник без тысячи маленьких лампочек вдоль дорог, на деревьях, витринах, окнах и на домах. Современные гирлянды со светодиодами обладают массой преимуществ: больший срок службы, низкое энергопотребление, яркое свечение, анимация и пр.

Электрические гирлянды и световые шнуры для наружного освещения набирают популярность с каждым годом и становятся неотъемлемым атрибутом не только для праздничных ночей, но и для повседневного оформления вывесок или рекламных баннеров, городских улиц, архитектурного освещения. С каждым годом, это украшение становится деталью дизайнерских и ландшафтных решений.

Помимо уличных светильников, освещение территории возле дома, может быть дополнено уличными светодиодными гирляндами и светодиодными лентами. Это придает загородному дому атмосферу праздника.

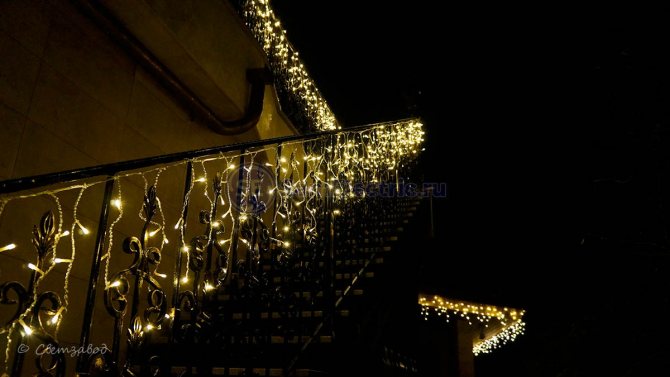

Освещение уличной лестницы гирляндой бахрома

Есть гарантии при покупке

1. С возвратом товара вы получите дополнительные 15 дней, в верхней части даты завершения заказа, чтобы решить, хотите ли вы сохранить или вернуть товар. Если у вас есть какие-либо проблемы, пожалуйста, свяжитесь с нами для получения помощи. 2. 6 месяцев ограниченной гарантии производителя на дефектные изделия (за исключением предметов, поврежденных или неправильно используемых). 3. Дефектные предметы должны быть зарегистрированы и возвращены в течение гарантийного срока.

Так же почитайте статью о новогодней гирлянде сделанной на ардуино для праздника! Посмотрите видео о гирлянде на 8 режимов. На этом все, пишите ваши комментарии. До новых встреч на страницах моего сайта.

На главную страницу.

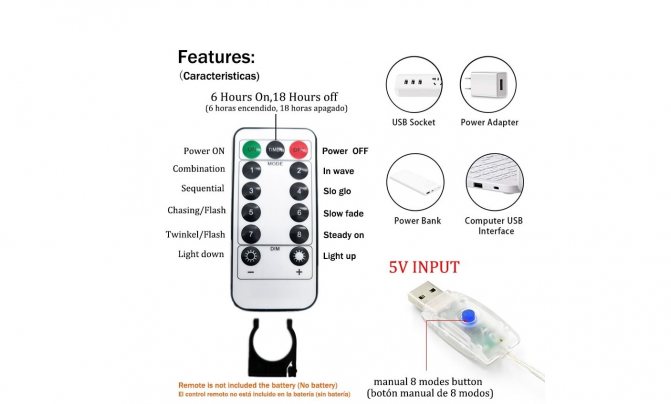

Гирлянда имеет пульт ДУ

Пульт от гирлянды многофункциональный, гирлянда имеет 8 режимов мигания огней. Дистанция работы с пультом до 10 метров. Режимы мигания (сочетание, волны, последовательно, слоги, чеканка/вспышка, медленное выцветание, мерцание/вспышка и постоянное включение. С таким разнообразием можно создать любую атмосферу праздника.

Пульт ДУ от гирлянды

Описание кнопок пульта

combination – сочетание sequential – последовательный shasing/ flash – шейсинг/вспышка twinkel/ flash – мерцание/вспышка in wave – волна slo glo – замедленный гло slow tade – медленный оттенок steady on – постоянный

На пульте так же есть кнопки включения, и выключения гирлянды. Так же две кнопки регулировки яркости мигания светодиодов. Изменение яркости так же имеет 10 режимов. Так же кнопка изменения режимов есть на разъёме USB которым подключается гирлянда.

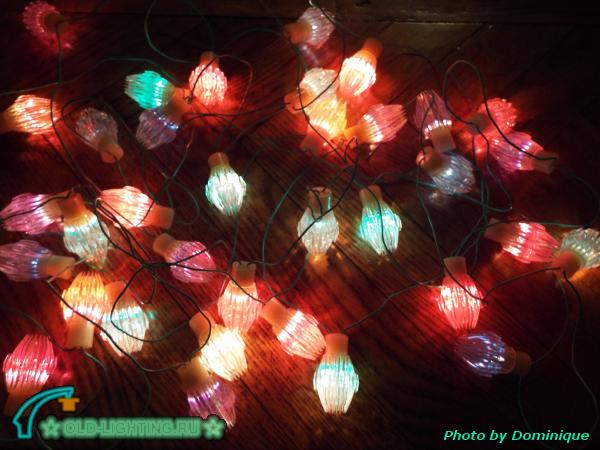

Гирлянды с последовательным включением ламп

Как мы уже знаем из наших исторических обзоров, самые первые электрогирлянды собирались из ламп накаливания разной мощности, рассчитанных на различные рабочие напряжения. Собственно, это и определило основную, или «классическую» схему включения таких гирлянд – последовательную. В этом случае ток от источника питания (в роли которого чаще всего выступает обычная электросеть) последовательно протекает через каждую из лампочек гирлянды. Наверно не будет преувеличением сказать, что по этой схеме и её разновидностям построено подавляющее большинство когда-либо выпускавшихся новогодних электрогирлянд. Рассмотрим их чуть подробнее.

1.1. Гирлянда типа «нитка»

В гирляндах этого типа провод, соединяющий источник питания и последнюю лампу в нитке, проложен цельным куском вдоль всей гирлянды. Сама гирлянда представляет собой как бы нить, начинающуюся у сетевой вилки и заканчивающуюся последней лампочкой в цепи. Иногда такие гирлянды ошибочно принимают за модели с параллельным включением ламп, так как обратный провод может находиться в одной оболочке с проводами, соединяющими отдельные лампочки. Нужно помнить, что главным отличием гирлянд с последовательным включением от гирлянд с параллельным включением является зависимость тока в цепи от каждой отдельной лампы. То есть при перегорании или удалении любой из лампочек вся гирлянда погаснет.

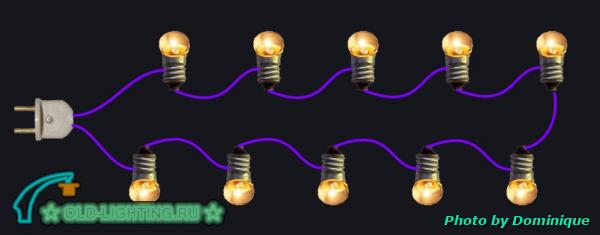

1.2. Гирлянда типа «кольцо»

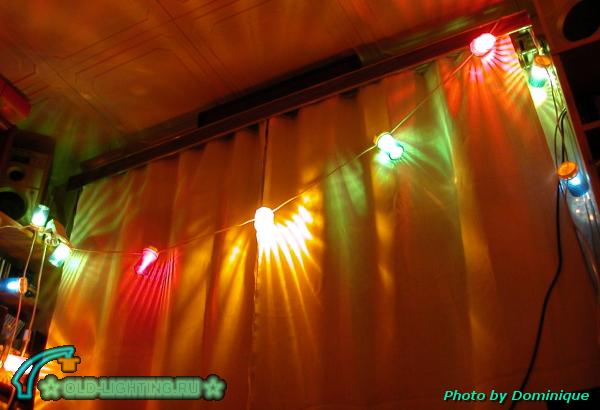

В этом случае длина проводов, соединяющих источник питания и обе крайние лампы гирлянды, примерно одинакова. Нетрудно заметить, что при одинаковом количестве ламп и расстоянии между ними «полезная длина» у этого варианта будет почти вдвое меньше, чем у предыдущего. Тем не менее, подавляющее большинство советских новогодних гирлянд строилось именно по этому варианту схемы. Объясняется это, вероятно, банальной экономией провода на производстве (помните? «Экономика должна быть экономной»! ), хотя у этого правила были и исключения, например гирлянды «Уют» (см. рис. 2), «Фонарик» и некоторые другие.

Ключевой особенностью всех гирлянд последовательного типа заключается в том, что количество ламп в них жёстко зависит от рабочего напряжения входящих в них ламп и напряжения сети. Например, советские гирлянды могли содержать от 5 до 40 ламп на контур (рис. 3), включаемый напрямую в сеть 220 В.

Таким образом, «классическая» последовательная схема включения ламп накладывает ощутимое ограничение на максимальное количество ламп. Теоретически его можно было бы увеличивать, применяя лампы со всё меньшим рабочим напряжением, однако здесь мы сталкиваемся со вторым очень существенным ограничением последовательной схемы: перегорание одной лампочки приводит к погасанию всей гирлянды. Даже в «кольце», содержащем всего лишь 18 фонариков, поиск перегоревшей лампочки может оказаться довольно муторным делом, чего уж говорить про гирлянды с 40 и более лампами!

Схемы китайской гирлянды на светодиодах «лиана»

1 из 2

Полная схема

Схема одной строчки

Другая популярная китайская гирлянда — типа «лиана». 20 строчек светодиодов переключаются по единому алгоритму, кроме одного — когда вся штора светодиодов медленно гаснет с одного края до другого и также медленно включается. Посмотрим, как можно добиться такого эффекта.

Схема китайской гирлянды основана на неравноценности светодиодов в цепи. В двух лианах 56 диодов с напряжением включения 140 В, а в трех других — 84 светодиода с напряжением 200 В. Эффекта медленного включения добиваются изменением времени включения тиристоров.

Подключение гирлянды в лесу

Если необходимо подключить гирлянду в лесу, при выборе изделия используется тот же принцип, что рассмотрен выше. Главная сложность — поиск подходящего источника питания. При большом удалении от розеток лучше использовать аккумулятор или пальчиковые батарейки. Как подключить гирлянду с их помощью, мы рассмотрим ниже.

Другой вариант, который подойдет не только для леса показан ниже.

Как подключить светодиодную гирлянду

Последние годы наиболее востребованы светодиодные гирлянды, которые отличаются легкостью конструкции, продолжительным ресурсом и простотой подключения.

Наиболее короткий путь — купить готовое изделие, использовав его для украшения дома, улицы или офиса. При желании можно сделать и подключить гирлянду к источнику питания самостоятельно.

К аккумулятору на 12 В

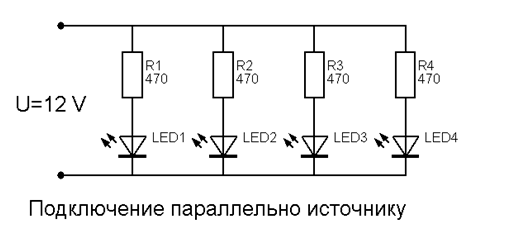

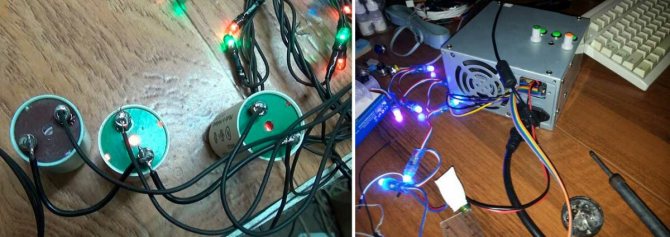

Популярный вариант — подключение гирлянды к аккумулятору или блоку питания на 12 В.

Для работы потребуются:

  • лампочки;
  • блок питания на 12 В (аккумулятор);
  • провод;
  • сопротивление;
  • паяльник, герметик и нож.

При подключении гирлянды на светодиодах к БП рекомендуется расстояние между лампочками около 20 см. Сделайте отметки и зачистите необходимые участки, где будет происходить подключение.

Сначала коммутируйте все светодиоды, а последними резистор и блок питания на 12 В.

Величина сопротивления рассчитывается с учетом мощности и вида лампочек. Перед соединением проводов обязательно учтите полярность, ведь в ином случае гирлянда работать не будет.

К USB

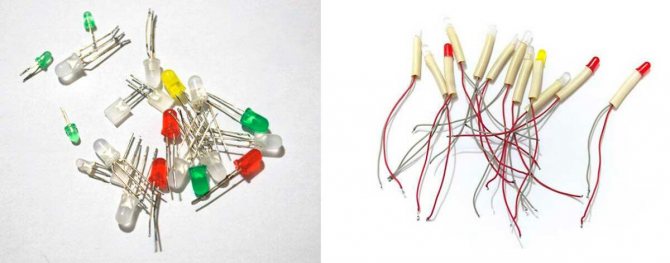

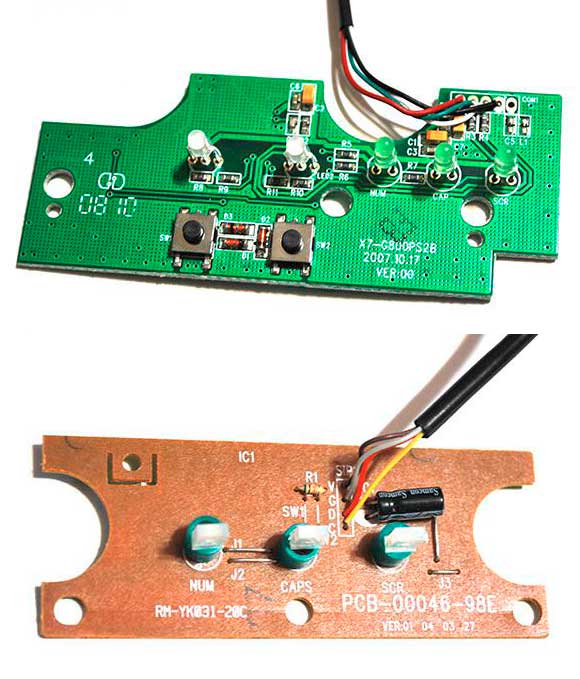

Самый простой способ создания светящейся ленты для подключения USB — использование светодиодов из клавиатур, мышек или других устройств. Их легко найти на радиорынке или у себя в кладовке. Для примера рассмотрим гирлянду на 12 светодиодов, подключенных параллельно с понижающими сопротивлениями.

Выбор количества обусловлен тем, что USB предназначен для питания напряжением 5 В, а наименьший ток составляет 0,5 А.

Его мы и возьмем в качестве примера. В среднем потребление тока лампочкой в гирлянде составляет 20 мА, поэтому максимальное число светодиодов до 25. Озвученное выше число 12 взято таким образом, чтобы избежать любых рисков.

Для защиты от нагрева необходимо снизить входное напряжение. Оптимальный параметр побирается с учетом цвета лампы:

  • оранжевая — 2,03-2,1 В;
  • красная — 1,6-2,03 В;
  • желтая — 2,1-2.2 В;
  • фиолетовая — 2,8-4,0 В;
  • зеленая — 2,2-3,5 В;
  • синяя — 2,5-3,7 В.

Лучшее решение — пайка светодиодов по последовательному принципу. Такой метод имеет недостаток в виде повышенного нагрева диодов и уменьшения их ресурса. Лучше для каждого диода предусмотреть свое сопротивление.

Для расчета величины необходимо использовать закон Ома. К примеру, если нужно запитать лампочку на 2 В, разность потенциалов составит 3 В (5-2). Для расчета сопротивления выполняем действие 3/0,02А и получаем 150 Ом. Но стоит учесть, что от параметров резистора может меняться и цвет лампочки.

Остается собрать конструкцию, закрыть места контактов с помощью кембриков и соединить готовую гирлянду с USB-кабелем.

Внутри последнего предусмотрено четыре жилы. Для питания необходимо использовать только черную (минус) и красную (плюс). После подключения тестируйте работу гирлянды и в случае успеха встречайте Новый год в ярком оформлении.

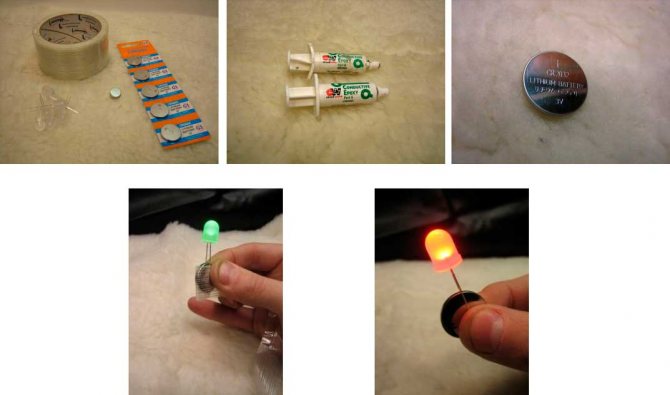

К батарейкам

При желании можно подключить гирлянду к батарейкам. Переделка изделия с 220 В на 3 В займет много времени, поэтому лучше купить готовый товар или сделать светящуюся ленту самостоятельно.
