УЗО на освещение — ставить или нет согласно ПУЭ

УЗО на освещение — ставить или нет? Актуальность этого вопроса подтверждает множество на моем видеоканале на YouTube, а также множество вопросов, приходящих в обратную связь сайта.

Давайте рассмотрим подробно этот вопрос и дадим конкретные рекомендации.

Нормативные документы жестко не регламентируют установку устройств защитного отключения на линии освещения. Рассмотрим оба варианта.

Устанавливать ли УЗО на освещение?

Электрика в жилых и производственных помещениях требует чёткого соблюдения правил, утвержденных нормативными документами.

Профессиональный электрик, занимающийся монтажом электропроводки и электрооборудования, неукоснительно следует указаниям, прописанным в технической документации. Зачастую это приводит к ухудшению интерьера помещений. Но электрик не станет менять своего решения в угоду дизайну, руководствуясь тем, что в данном случае важнее соблюдение мер безопасности. Главное для специалиста не допустить создания аварийной ситуации, гарантированно защитить людей от поражения электричеством.

В местах вероятного возникновения опасного напряжения, доступных для проникновения человека, необходимо устанавливать устройства защитного отключения (УЗО).

Это требование известно всем электрикам и неукоснительно выполняется. Например, на розеточные линии электропроводки профессионал всегда устанавливает это защитное устройство.

А вот ставить ли УЗО на освещение, мнения специалистов — электриков разделились. Одни считают, что УЗО на освещение ставить нужно. Другие, что это лишняя трата средств и времени.

На самом деле, нужно ли УЗО на освещение ставить? Я хочу поделиться своим опытом. Что нам говорят нормативные документы? Согласно ПУЭ п.7.1.79, установкой УЗО на осветительные группы можно пренебречь. Электрики, следующие этому правилу, не нарушают нормативных документов.

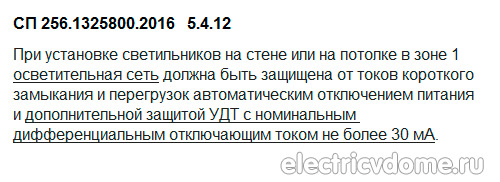

Еще один нормативный документ в котором идет речь об обязательной установке УЗО для светильников устанавливаемых в мокрых зонах (всего существует 3 зоны) — СП 256.1325800.2016 п. 5.4.12. В котором сказано что при установке светильников в зоне 1, сеть освещения должна дополнительно защищаться УЗО (дифавтоматом) с током утечки не более 30 мА.

Я же считаю, что установка УЗО на линии освещения — наиболее безопасный вариант электромонтажа. Я всегда ставлю УЗО на освещение. Постараюсь обосновать своё решение ниже.

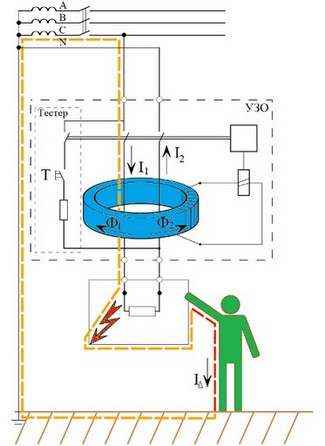

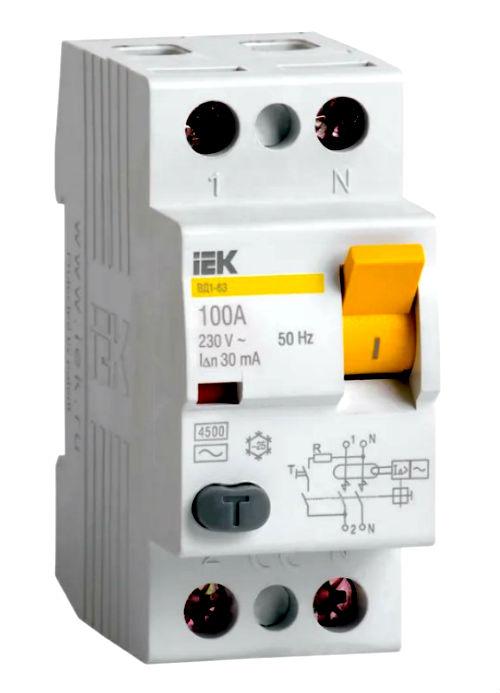

Принцип действия УЗО

Для начала напомним принцип действия УЗО. Трансформатор дифференциального тока внутри УЗО позволяет обнаруживать превышение дифференциального тока. Если такое превышение произошло — защищаемая электрическая цепь разомкнется. УЗО включается в разрыв защищаемой цепи — в разрыв нейтрального и линейного проводников.

После пуска УЗО в работу, контакт внутри него замыкается соленоидом, удерживается в таком состоянии, и устройство беспрепятственно пропускает через себя питающий цепь ток. Если все работает нормально без утечек, то ток нейтрального проводника и ток линейного проводника равны между собой, они направлены противоположно, и их магнитные потоки в сердечнике катушки дифференциального трансформатора взаимно компенсируются — ЭДС не наводится, нет причин для аварийного размыкания УЗО.

Принцип действия УЗО

Если теперь произойдет замыкание или утечка на землю, то ток линейного проводника окажется больше тока нейтрального проводника — магнитные потоки в сердечнике дифференциального трансформатора перестанут быть взаимно скомпенсированными — во вторичной обмотке трансформатора наведется ЭДС. Следящее устройство внутри УЗО это обнаружит, и соленоид тут же перестанет удерживать контакт — цепь, в которой обнаружена утечка, разомкнется действием пружины на контакт за долю секунды, и поражение человека током будет на корню пресечено.

Обязательная установка по ПУЭ и ГОСТ

УЗО для освещения на объектах самых различных категорий согласно требованиям ПУЭ и ГОСТов обязательно устанавливаются:

  • В особо влажных и пожароопасных помещениях, где они используются как надежная защита от токов утечки.
  • При невозможности установки осветительных приборов с безопасным питающим напряжением до 40 Вольт.
  • При обустройстве сетей на основе светильников и ламп, нижняя точка расположения которых находится ниже 2,5 метров.

Дополнительная информация: В особо влажных помещениях при сетевом питании 220 Вольт помимо УЗО должен использоваться понижающий трансформатор.

Для оценки безопасного расположения бытовых осветителей следует знать, что при потолках в большинстве квартир на уровне 2,5-2,7 метра элементы размещенной на нем люстры будут находиться ниже допустимого предела. Кроме того, согласно действующим нормативам УЗО устанавливается в цепях питания следующих объектов:

  • В системах подсветки, применяемой на вывесках и .
  • Для декоративного подсвечивания памятников.
  • В многолюдных местах (на остановках общественного транспорта, около указателей маршрута и тому подобное).
  • На объектах наружного освещения.

При обновлении или ремонте домашней электропроводки следует знать, что установить УЗО надо на цепи освещения в ванной и в туалете. Для частного дома к этому перечню потребуется добавить баню или сауну, а также веранду, бассейн, чердачное помещение и подвал.

Освещение без УЗО

Если линии освещения подключать без применения устройства защитного отключения, то мы получаем следующие преимущества:

  1. Мы экономим наш бюджет на стоимости самого УЗО. Если используется брэндовая продукция, то это существенная сумма.
  2. Экономится место в щите. Однофазное УЗО обычно занимает на DIN-рейке два модуля, поэтому не применяя УЗО на группах освещения, можно выиграть минимум два модуля внутри электрощита. В некоторых случаях это очень существенно.

На этом все преимущества отсутствия УЗО на линии освещения и ограничиваются.

Резюмируем: УЗО на группу освещения можно не устанавливать, если у вас ограниченный бюджет и вы стремитесь сэкономить дефицитное место внутри электрического щита.

Большинство современных светильников имеют металлический корпус или арматуру и продаются в разобранном виде. При сборке таких светильников возможны задиры изоляции проводов при протягивании их внутри корпусов светильников.

По этой, или другим причинам на корпусе светильника, люстры, бра может оказаться опасный потенциал. Светильники периодически протирают от пыли (иногда влажной тканью), и при наличии на корпусе потенциала, если светильник не заземлен, возможно поражение электрическим током.

Также довольно часто встречается ситуация, когда патроны светильников подключены как попало. Правильно к резьбовой части подключать нулевой рабочий проводник, а фазный к центральному контакту патрона. Но встречается  и наоборот, и в одном месте правильно, а на другом светильнике — нет. При замене лампочки довольно часто рука касается резьбовой части цоколя, и в этот момент может возникнуть неприятный сюрприз.

Очевидные минусы не установки УЗО на линию освещения

Минусы в этой ситуации значительно тяжелее плюсов. Очень многие современные осветительные приборы обладают электропроводящими корпусами или как минимум проводящими частями корпусов. Собирая такой прибор, человек может не заметить как повредившаяся изоляция оголила провод, и тот уже соприкасается с корпусом где-то внутри прибора.

Чем это чревато? Корпус осветительного прибора (фонарь, люстра, светильник, бра) может случайно оказаться под напряжением, и при попытке например вкрутить лампочку или протереть пыль на абажуре, человек окажется поражен электрическим током.

То же и с патронами: если к наружной резьбовой его части присоединен фазный провод, а нейтральный — ко внутреннему контакту — опасность поражения током повышается, правильнее фазный провод присоединять к центральному контакту патрона. В любом случае, даже при замене лампочки возникает риск поражения, если невзначай дотронуться до резьбы. Если будет установлено УЗО — человек будет защищен, если УЗО отсутствует — возникает риск.

Похожая ситуация может возникнуть и в случае ремонта. Сверля стену, вы рискуете случайно наткнуться сверлом на фазный провод. Если не будет защиты, то возможно поражение током, не говоря уже о коротком замыкании. Если же будет предусмотрительно установлено УЗО — цепь мгновенно обесточится, и у вас появится время на устранение проблемы.

А в случае намокания проводки или затопления? Здесь УЗО вперед человека среагирует на опасную ситуацию — намокший участок под напряжением мгновенно будет обесточен, опасность поражения током будет предотвращена. Что и говорить о ванной комнате, где повышенная влажность — обычное дело? Здесь защита линий освещения посредством УЗО в крайней степени желательна.

В каких случаях можно не ставить

С учетом возможных рисков УЗО на освещение допускается не ставить в следующих ситуациях:

  1. когда осветительные приборы находятся на достаточной высоте, исключающей возможность прикосновения человека к их корпусу;
  2. если выключатель в квартире установлен правильно (именно в разрыв «фазы»);
  3. при условии, что во время ремонта или обновления люстры, например, выключатель всегда отключается.

Обратите внимание: Все перечисленные условия и правила являются, по сути, требованиями по безопасной эксплуатации светильников.

В этих ситуациях опасность удара током из-за его утечки на корпус люстры минимальна.

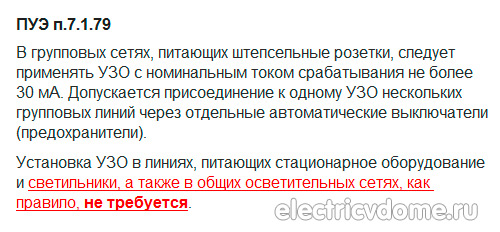

Сторонники этого варианта ссылаются на главу 7.1. ПУЭ, где оговаривается, что монтаж прибора защиты в линиях освещения не обязателен. Выдержка из ПУЭ п. 7.1.79:

В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители). Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется.

Случаи, когда возникает вопрос: нужно  ли УЗО на свет, перечислены ниже:

  • Необходимость в экономии места в пределах электрического щита.
  • Снижение стоимости его монтажа.
  • Желание уменьшить вероятность срабатываний по ложным причинам.

Однако если при этом снижается уровень электрической защищенности человека – установить УЗО на свет следует непременно.

Заключение

При разработке любых электроустановок и питающих сетей (включая бытовые) заблаговременно принимается решение, какие цепочки и какими конкретными средствами должны защищаться. При этом особое внимание уделяется тому, нужно ли УЗО на освещение и ставить или нет этот прибор в проектируемые линии. По результатам решения этого вопроса потребуется выбрать марку электрического щита с учетом того, что места в нем должно быть достаточно для размещения дополнительных защитных устройств. При таком подходе удается совместить требования безопасности и экономии.

Важно! Всегда нужно помнить о том, что токовая утечка на металлический корпус светильника бра, например, может случиться не только из-за повреждения защитной изоляции подводящих проводов. Заранее предусмотренная защита поможет уберечься от несчастья и при непроизвольном касании опасного места в самом электрическом патроне. При отсутствии заземляющей цепочки это может привести к несчастному случаю, особенно в ситуации, когда выключатель подключен неправильно (не в разрыв фазы, а в нулевую жилу)

.

Ставить или не устанавливать УЗО в бытовые цепи освещения – решение, которое должно приниматься каждым пользователем индивидуально. При этом не следует забывать о требованиях нормативных документов, в которых каждый конкретный случай рассмотрен особо.

Вывод

Итак, как вы уже поняли, плюсы установки УЗО значительно более выгодны, чем плюсы не установки УЗО. Установив УЗО, потратив деньги и время один раз, вы получаете гарантию защиты от аварии и от поражения людей электрическим током. Таким образом, УЗО на освещение — однозначно ставить!
