Для предотвращения опасных ситуаций из-за неисправностей в электрической проводке или скачков напряжения в электросети на входе в квартиру устанавливаются устройства защиты – вводные автоматы, дифференциальные выключатели (УЗО). Разбираемся, в чем разница между этими устройствами и как выбрать компакт защиты для своей квартиры.
Оба устройства предназначены для того, чтобы обесточивать внутреннюю сеть квартиры при наступлении аварийной ситуации. При этом вводный автомат является основным средством защиты, а дифференциальный выключатель – дополнительным.
Причины аварийных ситуаций
- Короткое замыкание – увеличение силы тока из-за соприкосновения токоведущих частей с разными потенциалами. Такое соприкосновение может возникнуть в результате нарушения изоляции кабелей, поломки электроприборов, неправильного подключения оборудования, механического повреждения проводки.
- Перегрузка сети – она наступает из-за одновременного подключения нескольких приборов с высокой мощностью. Если проводка и автоматы не рассчитаны на нужный ампераж, происходит отключение.
- Появление тока утечки – электрический ток начинает течь не только по проводам, но и по поверхностям, контактирующим с проводкой. Это происходит в результате некачественной изоляции или разрушения оплеток кабелей.
- Ошибка монтажа – если разводка электрики выполнена неправильно или с дефектами, аварийная ситуация может возникнуть в любо момент.
Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип
Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.
Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.
Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.
Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.
Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.
Эту задачу выполняют защитные модули по своим алгоритмам.
Как работает устройство защитного отключения: краткое пояснение
УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.
Устройство защитного отключения монтируется и подключается в квартирном щитке.
Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.
Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.
Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.
Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.
За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.
Автоматический выключатель: защитные функции модуля
Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.
Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.
Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:
- теплового расцепителя;
- электромагнитной отсечки.
Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.

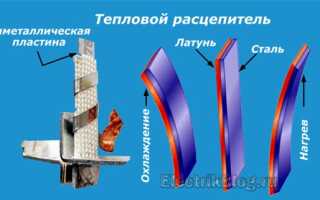

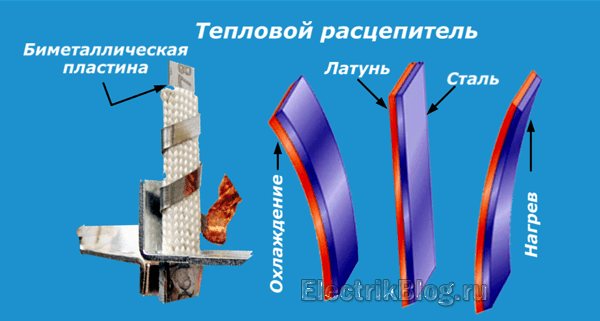

Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.

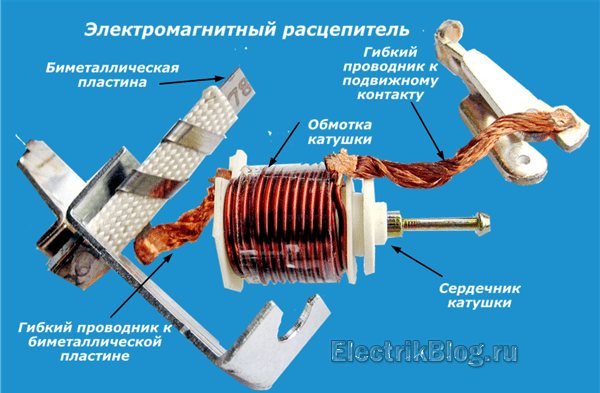

Токовую отсечку обеспечивает электромагнит отключения.
Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.

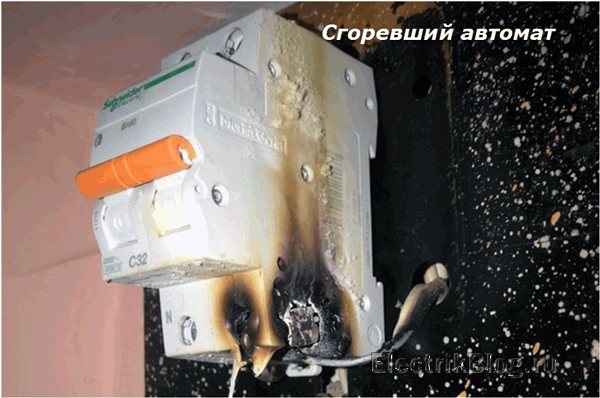

Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.
Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.
Какие защиты выполняет дифавтомат в домашней проводке
Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.

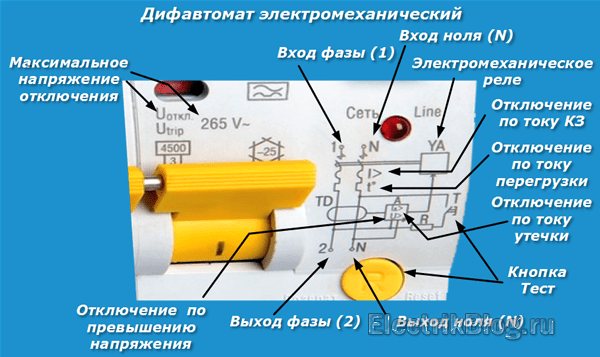

Его внутренняя схема в своей конструкции имеет:
- дифференциальный орган;
- тепловой расцепитель;
- катушку электромагнита отсечки.
Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.
Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.
За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
Вводные автоматы
Автоматы срабатывают при перегрузке электросети или короткого замыкания. Один автомат контролирует одну линию, устройство обязательно монтируется в каждой квартире. Желательно устанавливать отдельные вводные автоматы на электроплиту и духовку, на каждый контур освещения и розеток в помещениях, на стиральные и посудомоечные машины. Номинал автомата рассчитывается на основе площади сечения кабеля. Выбор автомата несоответствующего номинала может привести к аварии. Для многоквартирных домов обычно используются следующие типы кабелей и автоматы к ним:
- Площадь сечения кабеля 10 мм2 – автомат на 50 А, рассчитан на нагрузку до 11,5 кВт.
- Площадь сечения кабеля 6 мм2 – автомат на 32 А, рассчитан на нагрузку до 7,5 кВт.
- Площадь сечения кабеля 4 мм2 – автомат на 25 А, рассчитан на нагрузку до 6,0 кВт.
В случае короткого замыкания срабатывает электромагнитный расцепитель, при токах перегрузки отключение электроэнергии выполняет тепловой расцепитель.
Принцип работы дифавтомата
Согласно действующим документам дифференциальный автомат обозначается сокращенно АВДТ (Автоматический Выключатель, управляемый Дифференциальным Током с защитой от токовой перегрузки). Он совмещает операции автоматического выключателя и УЗО, защищая контролируемую цепь и от кз и перегрузки, а также от дифференциальных токов.
Принцип работы дифавтомата в отношении токов утечки аналогичен работе УЗО. Модуль дифавтомата, ограждающий дифференциального тока, как и в УЗО, также может быть электромеханическим или электронным.
Узел автоматического выключателя дифавтомата, как правило, размещается в фазной цепи и его принцип работы основан на свойствах электромагнитного и теплового расцепителя. Конструктивно они выполнены в виде соленоида с катушкой и биметаллической пластины соответственно.
Когда возникает кз быстровозрастающий ток дросселя создает магнитное поле, приводящее в действие подвижный сердечник, и контролируемая цепь размыкается. В момент перегрузки протекающий ток нагревает биметаллическую пластину, она изгибается и разрывает контакты электросети. Имеющаяся дугогасительная камера обеспечивает их сохранение от электрической дуги.
Дифавтоматы ряда компаний оснащены внутренней сигнализацией, указывающей на отключения сети от тепловой защиты, кз или от превышения величины тока утечки. Индикаторы позволяют определить причину срабатывания дифавтомата, что создает оперативность при эксплуатации.
Какие моменты учесть при выборе устройств
- Номинальный ток – он должен соответствовать диаметру кабеля. Если автомат будет рассчитан на ток меньший, чем допускает проводка, будут ложные срабатывания. Если на больший ток – устройство не среагирует на нештатную ситуацию.
- Номинальное напряжение – система защиты должна быть в исполнении для нужного типа сетей. В российских многоквартирных домах в каждую квартиру заводится по 2 провода – 1 фаза и одна нейтраль. Напряжение между ними 220 В. В некоторых домах для подключения электроплит в квартиры также заводится трехфазная сеть с напряжением 380 В. Если вы не уверены, какая сеть предусмотрена в вашей квартире для нагревательного оборудования, – обязательно выясните этот вопрос в управляющей компании.
- Класс токоограничения – этот показатель определяется временем, за которое происходит гашение электрической дуги. Для 1 класса контрольное время от 10 мс, для второго – 6-10 мс, для третьего – 2,5-6 мс.
Когда УЗО не защитит
УЗО не среагирует, когда человек или животное попадет под напряжение, но тока замыкания на землю при этом не произойдет. Такой случай возможен при прикосновении одновременно к фазному и нулевому проводнику, находящимся под контролем УЗО, или при полной изоляции с полом. Защита УЗО в таких случаях полностью отсутствует. УЗО не может отличить электрический ток, проходящий через тело человека или животного от тока, протекающего в нагрузочном элементе. В таких случаях безопасность могут обеспечить меры по механической защите (полная изоляция, диэлектрические кожухи и др.) или полное обесточивание электроприбора перед его техническим осмотром.
Поэтому, УЗО всегда подключают последовательно с автоматом. Работают эти два устройства именно в паре: одно защищает от утечек, другое от перегрузок и короткого замыкания.
На что обратить внимание при планировании
- Для разных контуров электропроводки лучше устанавливать отдельные системы защиты. Так, рекомендуется вести свои линии для электроплиты, духовки, стиральной машины. Также лучше разделить и оборудовать автоматами каждое помещение, отдельно запитывать розетки и осветительные приборы. Это удобно, когда требуется обесточить одну точку, например, во время ремонта или подключения какого-то оборудования.
- Автоматические дифференциальные выключатели рекомендуется использовать для подключения техники, расположенной в помещениях с повышенной влажностью. К такой технике относятся стиральные и посудомоечные машины, электроводонагреватели.
- Для ремонта или замены удобнее устанавливать отдельные вводные автоматы и отдельные дифференциальные выключатели. Но комбинированные устройства компактнее, их проще собрать в щитке. Продумайте этот вопрос заранее.
По подбору комплектующих вы всегда можете проконсультироваться со специалистами «ДоброСтрой».
Другие различия
Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.
Стоимость
Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.
Размеры и ремонтопригодность
Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках.
Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.
Монтаж и подключение
автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.
Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.
{SOURCE}
Отличия по внешнему виду
Сами по себе УЗО и дифференциальный автомат имеют схожий внешний вид по размерам и по форме. В связи с этим лучше осуществлять покупку устройства при поддержке опытного электрика. Однако полезно знать основные тонкости выбора таких приборов.
Для начала следует обратить внимание на маркировку по току. Если на корпусе устройства присутствует только обозначение силы тока, речь идет об УЗО. Если стоит также латинская буква, это дифференциальный автомат. Довольно часто современные производители предпочитают писать на корпусе сразу полное название, но такой подход встречается далеко не всегда.
Если защитное устройство произведено в России, перед цифровыми обозначениями прописывают ВД (выключатель дифференциальный). В связи с этим проблемы с выбором чаще всего появляются, когда хочется купить оборудование от иностранных компаний.
