Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Соединители Wago — это специальные клеммные зажимы от известной германской фирмы, которые используют для соединения двух или нескольких проводников в одном узле. Изделия были созданы, чтобы упростить работу электрика. Они сконструированы таким образом, что их монтаж сводится к одному (для одноразовых Ваго) или двум действиям (для многоразовых с защёлкой). Применяются в соединительных коробках и при подключении осветительных приборов. Главная отличительная черта этих соединителей — применение зажимов Cage Clamp и Fit-Clamp с плоской пружиной. Они используются в быту и в промышленности.

Чаще всего в профессиональной среде ваговские соединители используют для монтажа временных линий. Не рекомендуется эксплуатировать зажимы на предельных показателях нагрузки, в таких условиях неизбежен нагрев.

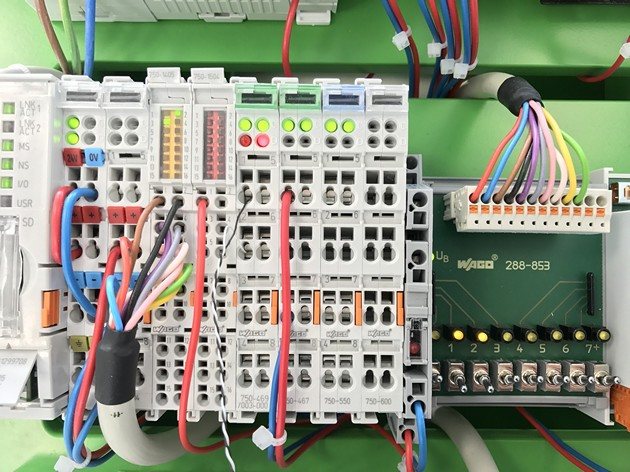

Ваго

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

  • При использовании этих изделий, каждый электропровод имеет отдельный зажим.
  • Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
  • Просто монтировать, справится даже новичок.
  • При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
  • Прочные и надежные, устойчивы к вибрациям и ударам.
  • Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
  • Компактность.
  • Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Ваго2

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А) Площадь сечения кабеля (мм²) Напряжение (В)
От 6 до 232 От 0.08 до 95 От 100 до 1000

Соединение с помощью клеммных колодок

Электрики часто пользуются клеммными колодками для соединения проводов, так как это просто и достаточно надежно. Практически все виды клеммных коробок предназначены для винтового соединения электрических проводов. Имеется возможность подобрать клеммные коробки под любое количество проводов, а также под любое сечение. Другими словами, производители выпускают такие коробки разных размеров.

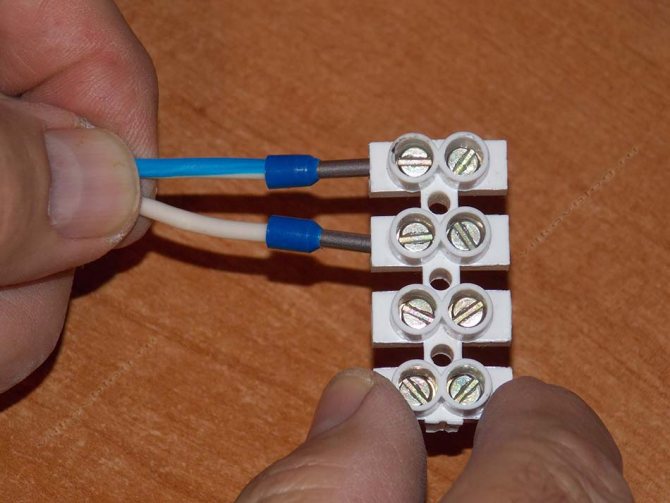

Соединение проводов в клеммных колодках

Клеммная коробка – это пластиковый корпус, в котором размещаются клеммные колодки с винтами. На клеммной колодке имеются специальные гнезда, в которые вставляется очищенный от изоляции провод и зажимается. После того, как провод зажат винтом, следует проверить, насколько данное соединение надежное. Для этого достаточно подергать провод с усилием. Подобный тип соединения характеризуется тем, что места соединения остаются не изолированными, поэтому его применяют в условиях, когда помещение сухое, без наличия влажности, тем более повышенной.

К недостатку можно отнести тот факт, что алюминиевые проводники достаточно пластичные и приводят к ослабеванию контакта. Это, в свою очередь, увеличивает его сопротивление, которое приводит к нагреванию места крепления. Чтобы контакты оставались надежными, время от времени их необходимо поджимать.

К достоинствам следует отнести простоту соединения и его надежность, а также небольшую стоимость и скорость соединения. К тому же, клеммники позволяют соединять провода различных типов и различного сечения. Кроме этого, конструкция клеммных колодок такова, что отсутствует случайное прикосновение к проводам, находящимся под напряжением.

Простой клеммник и простая его доработка. Сделаем просто но НАДЕЖНО!!

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Клеммы

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

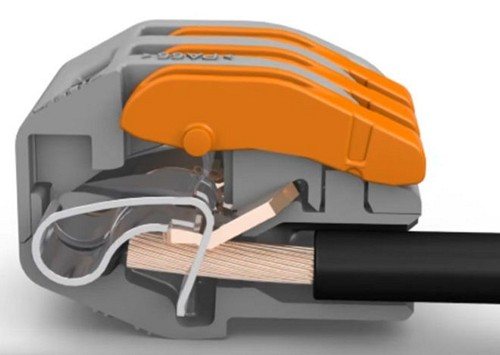

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

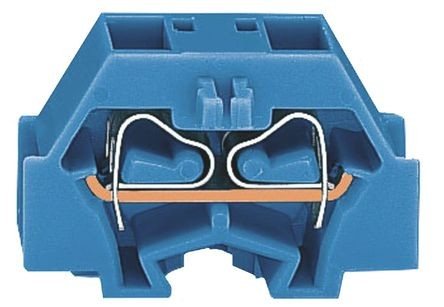

Кламп

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

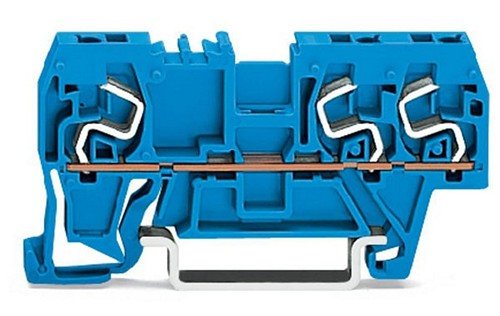

Фит-кламп

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

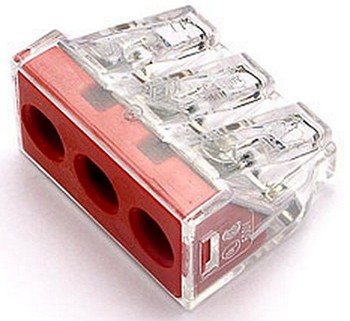

    Ваго3

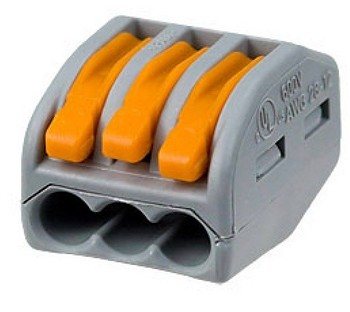

  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Соединение с помощью болтов

Чтобы соединить провода данным способом, необходимо иметь болт необходимого размера, гайку и несколько шайб, что зависит от количества соединяемых проводников. Соединение простое, доступное и весьма надежное.

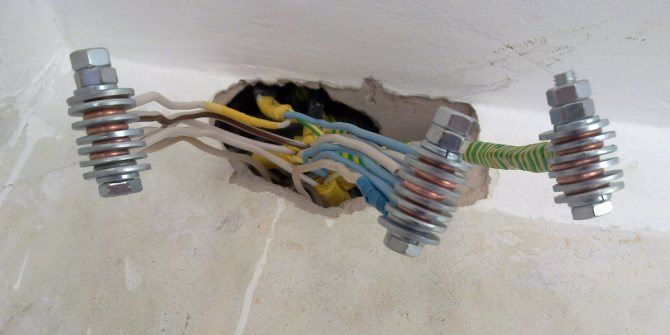

Болтовое соединение проводов

В первую очередь провода зачищаются до металлического блеска, после чего на конце провода без изоляции формируется петля в виде колечка, диаметр которого должен быть чуть больше диаметра болта. Сформировать такое колечко довольно просто, если провод обернуть вокруг болта, а затем его закрутить. После подготовительных работ приступают к процессу соединения, который состоит из следующих операций:

  • На болт надевается шайба.
  • Затем надевается один из проводников.
  • После этого надевается вторая шайба.
  • Надевается второй проводник.
  • Надевается следующая шайба.
  • Соединение надежно скручивается с помощью гайки.

Чтобы соединение оказалось надежным, провода скручиваются при помощи инструментов, в виде ключей для болтов. Электрики часто пользуются подобным типом соединения, особенно в промышленных электрических сетях, где достаточно полезного пространства. Основное назначение – это соединение медных и алюминиевых проводов, с применением разъединяющей шайбы.

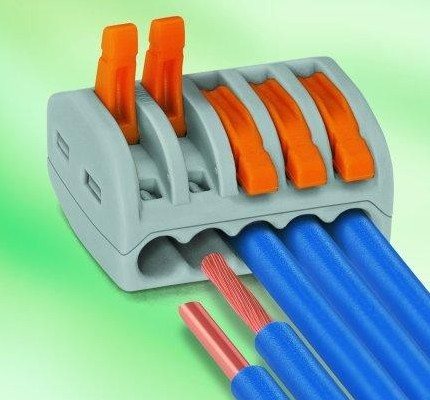

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Ваго4

Профессиональные электрики рекомендуют:

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

  • Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
  • Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
  • Рекомендуется устанавливать только в распределительных коробках.
  • Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
  • Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
  • На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
  • Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
  • Для более точных измерений показателей рекомендуется использовать приборы.

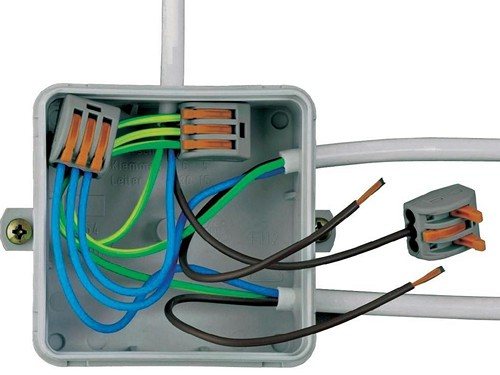

Коробка

Инструкция по соединению проводов зажимом

Собственно, порядок исполнения работ, в данном случае, — соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.

Первым делом потребуется вывести рабочие проводники к месту сопряжения. И снять изоляцию на участке ввода в гильзу зажима.

Далее тщательно зачистить оголенную концевую часть до характерного блеска — для работы лучше выбрать стриппер.

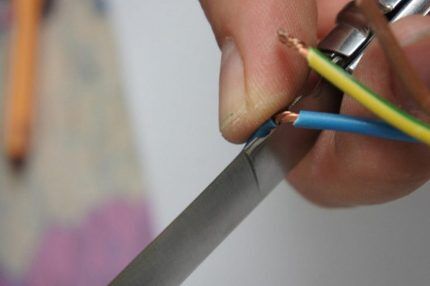

Зачистка изоляции провода
Процедура зачистки концевой части провода перед созданием соединения с помощью винтового зажима. Стоит отметить – такую процедуру значительно удобнее выполнять специальным инструментом для съема изоляции

Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить.

При необходимости такое соединение можно дополнительно заизолировать.

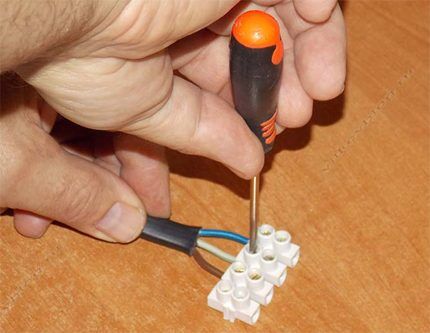

Процедура зажима проводников
Процедура зажима вставленных в гильзы зачищенных частей проводов. Точно такая же операция выполняется по встречной стороне колодки. Зачастую работу с зажимами проводят в силовых щитах или распределительных коробках

Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного зажима типа ВАГО.

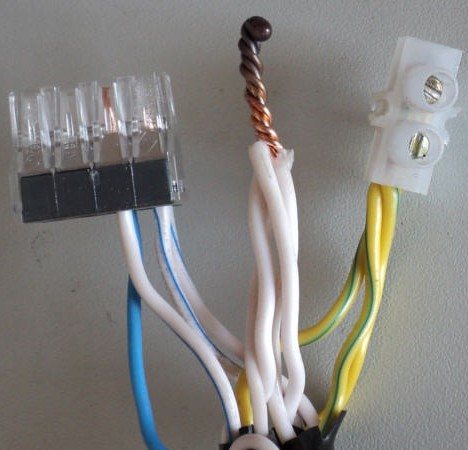

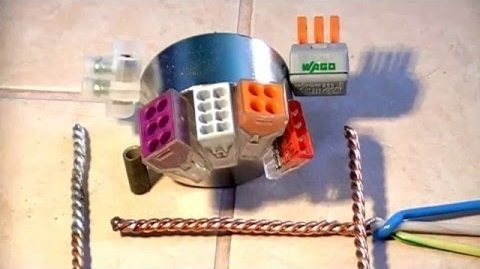

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

Ваго5

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

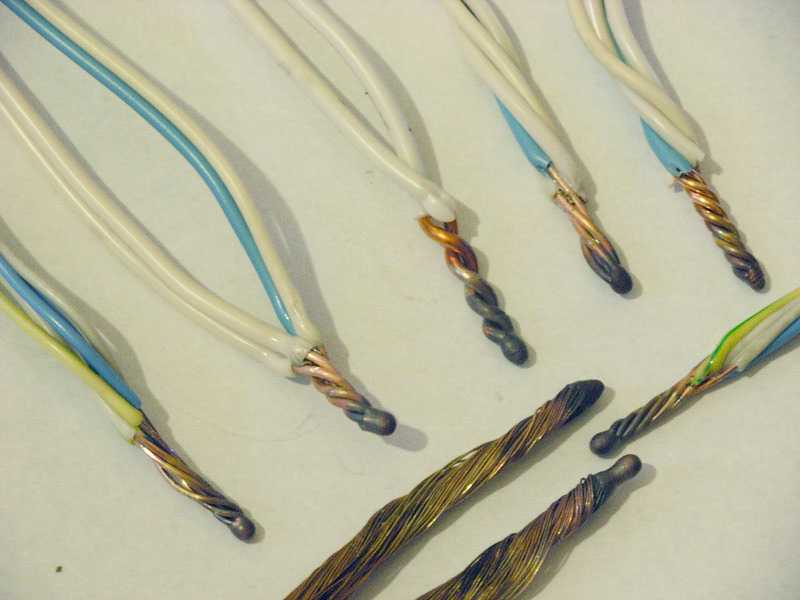

Скрутка

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

Соединение

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Соединение с помощью сварки


Сварка — важно нагреть металл, но не оплавить изоляцию
Соединение проводов сваркой требует определенных навыков, поскольку качество соединения напрямую зависит от качества сварки. Чтобы сварить провода, их скручивают, после чего их концы свариваются. Как результат, на конце скрутки появляется шарик, образованный в результате расплавления жил проводов. Это место и обеспечивает надежность всего соединения, обеспечивая минимальное сопротивление для прохождения электрического тока. Чем меньше сопротивление, тем меньше греется соединение, обеспечивая надежность электрической проводки. Кроме того, что такое место соединения практически не нагревается, если токи не превышают допустимых, место сварки обладает повышенной механической надежностью.

Недостаток этого метода очевидный, так как такая электрическая проводка обладает плохой ремонтопригодностью. Это неудивительно, так как места соединений получаются неразъемными. В случае ремонта, соединение придется удалить, откусив место сварки пассатижами. Как правило, соединить обратно провода таким же способом не всегда получается.

Существует ряд других недостатков, связанных не только с наличием сварочного аппарата, с навыками работы с ним, но и с наличием специальных электродов, с наличием флюса, а также с наличием условий: не всегда оправдано применение сварочных работ. Подобный способ соединения в основном применяется в исключительных случаях. Можно, конечно, попрактиковаться самостоятельно при наличии сварочного аппарата, но на этот тренинг уйдет масса времени и масса проводников. Очень важно быстро сварить скрученные концы проводов, не спалив изоляцию. После того, как места сварки остынут, их необходимо изолировать любым доступным способом.

Сварка медных скруток, лужение оловом, как сделать скрутку качественно
